锦绣山河项目工程
三
通
一
平
施
工
方
案
锦绣山河项目工程部
一、工程概况
本项目位于南阳市新野县东北新区，南邻三里河北大道及法制广场，东接官渡路，西靠人民路，北沿府前大道，主体工程施工前需完成供电、供水、施工道路、围墙大门、及地下管线排查、坟墓迁移、原有混凝土构筑物破碎、土方回填等前期工作。
三通一平主要工程量：
土方工程：本项目总用地面积平方米，总建筑面积平方米,计容建筑面积平方米，不计容建筑面积平方米，容积率，建筑密度%，绿地率%。总户数610户，总停车数641辆。
水通电通。（由于市政管网已铺设完成但未通水，根据现场布置由乙方施工打井取水，所有费用由甲乙双方共同承担，电源搭接点在1 #楼西北面10M处，由甲方提供一台400KVA 的变压器及配电设施，变压器到各施工单位一级配电箱的所有费用由乙方承担。）
进场道路主道路一条。
二、工程特点及施工部署
本工程工期短、工程量大、工期节点紧、运输、回填土方工程复杂（各楼栋基础完成节点时间不一致回填时间也不一致），地下室开挖土方暂堆放于5#地块，由于局部有树根、坟墓，为更好的控制成本，本工程前期零星工程不进行分包，计划专人负责测量定位、计时，先用挖掘机进行挖开构筑物再采用破碎机破碎，50铲车配合，现场
土方初次平整到满足地勘施工及打桩条件（桩基完成后测量好高程移交乙方施工），施工场地内开挖、回填、运输、相互交叉施工，由于施工期间当地老百姓阻工协调等工作难度大，直接影响正常施工和工期进度。本工程施工部署遵循区域划分明确，施工任务明确，工期要求明确，各施工区域、段工作同时展开，要求主次分明，各施工区段，地下室挖方和填方同步施工，同时穿插场地平整及构筑物破碎等施工。
三、施工目标
充分发挥我单位的优势，科学的组织交叉流水作业，精心施工，以一流的项目管理、一流的工程质量、一流的文明施工、一流的安全措施、一流的效率，确保如下目标实现。
工期目标：确保11月底，锦绣山河项目水通（专指给水）电通（指施工用电接到施工现场具备施工条件）路通（指场外道路已铺到施工现场周围入口处，满足车辆进出条件）12月底现场土方高程做到满足静压桩施工条件，初步估计铲车为3台班，挖机为2台班。
四、土方调运及平整工程总体施工组织
施工准备工作
对工程的性质、内容、技术要求、周边环境、当地百姓的复杂情况、地质情况等作了认真、充分的研究，地下室大面积开挖土方承包给当地具备协调关系有实力的施工单位施工，开挖出的土方按时间节点回填到指定地点，土方挖、运按元/立方计算，取土点定1#2#3#4#5#6#7#楼地下室，本工程打桩前满足施工条件的土方（铲车
平整有甲方负责费用），桩基施工时甲方负责下地下室道路的钢板铺设，桩基完成后开挖、回填均由施工单位完成，甲方负责运土至建筑物10M之内，其它工作由江西中金建设集团有限公司负责。
技术准备工作
（1）落实人选，组建强有力的施工队伍。
（2）认真审阅施工图纸，参加设计交底和图纸会审，针对图纸中存在的问题和错误提出了意见。
（3）复测控制桩并制定测量方案。
（4）编制详细的施工方案，进行技术、安全培训，做好技术、安全交底工作。
施工准备工作
（1）全面检修进场施工的机械设备，以保证施工前设备运转正常。（2）编制施工计划，安排施工顺序，协调各工序及各专业间的配合工作。
（3）落实相应的施工人员。
现场准备工作
（1）测设场地平面和标高控制网。
（2）确定施工范围，设置施工围蔽，认真熟悉现场的地理位置、工地条件、供水供电状况，以及出入口位置，修建洗车等临时设施，平整场地，使之满足现场施工的要求。
（3）接通施工用水及排污管路，确定设备和土方运输线路。
（4）组织工程机械设备;办理施工报建手续和其它有关手续。
（5）落实季节性施工措施。
施工总体部署
部署的原则
（1）施工部署:即全力以赴，全方位作业，确保人力、财力、物力优先。
（2）发挥各类专业技术管理人员、有足够的大型土石方施工机械以及具有多个类似工程施工经验的优势，加强对该项目的运作和
管理，圆满实现业主的各项目标。
（3）以安全生产、文明施工、现场综合管理为考核标准，确保施工任务的圆满完成。
施工区域划分
本工程规模较大，为了便于施工管理，加快施工进度，保证工程顺利进行，需对本工程划分不同施工区域，分别组织施工（具体区域划分参照施工图纸进行）。
作业部署
总体施工方向：目前工程主要重点是1#-7#土方开挖土方约70000立方，8#9#12#13#回填土方约7000立方，10#11#14#15#楼回填土方约8000立方，余下55000立方需堆放在5#地块，待地下室一层完成后运回回填约25000立方，本地块预计多出30000立方土方。
施工顺序：
总的施工顺序：修筑施工便道→清除绿化植被、清障、平整场地、
初次平整土方满足桩基施工高程、桩基完成后移交施工单位。
机械配备
（1）挖掘机的配备
在本工程施工中，主要选用斗容量为的单斗挖掘机进行土方挖掘。斗容量为的单斗挖掘机每台班产量为1000m3(实方)。
（1）自卸汽车的配备
在本工程中将选用20 m3自卸汽车进行土石方运输，根据实际，每台挖掘需配用4辆自卸汽车(1公里运距内运输)，共需配备4辆自卸汽车。
（2）爆破机械的选用
根据本工程特点，选用适合本工程挖掘机自带的风炮机。（3）其它机械的选用
对于本工程中的弃方、填方，根据工程需要：1台114KW的推土机、1台3m3的装载机；1台18T振动压路机。
施工工期控制部署
本工程具有工程量大，工期紧的特点，必须调用大型土石方机械进行两班制施工（遇雨季等特殊气候，影响工程进度时，及时调整作业时间，补回工期损失），做到人停机不停。施工用（柴）油、夜间施工用照明设施必须有充分的准备。
施工测量
测量控制系统
本工程地下构筑物较多，工期紧，测量难度较大。按照测量控制
基准点为基础，建立闭合导线控制网，再根据施工控制网测设各个细部。开工前测量准备工作包括:检查和复核测量基准点，增设控制点和水准点。
土石方施工测量
（1）根据己建立的平面和高程控制系统，放出边界桩，并在各边界设置横向及纵向控制桩，每1OOm设置一个，控制桩用混凝土浇
筑，以控制边界以及控制高程。
（2）测设10m×10m的方格网来实施施工放样，并且测出方格桩点的地面高程和设计高程，如果地面高程大于该点的设计高程则为
挖方，反之则为填方。将每一个桩的挖填高度用红铅笔写在桩
上(侧面)，填土用“+”号，挖土用“-”号。为便于挂线找平，如为填方时，则根据填方的高度在桩上挂好线填土；如为挖方
时，在桩点四周挖至所需深度。
（3）施工过程中，对控制点进行保护，并经常进行复测，做到准确无误。
测量仪器
平面测量的主测仪器为全站仪”及GPRS仪器，满足本项目的施工要求。
主要项目施工方法
根据现场情况，本工程于挖掘机挖运为主，约土方55000m3全部外运，8#9#12#13#回填土方约7000立方，10#11#14#15#楼回填土方约8000立方，余下55000立方需堆放在5#地块，待地下室一层完
成后运回回填约25000立方。
开挖施工
（1）开挖方法
采用挖掘机开挖配合自卸汽车运输，开挖自上而下，先将树木、植物及树根等杂物清除运弃，再将挖出来的土方运至到8#9#12#13#楼回填，多余的土方运至5#地块待回填。由于本工程有挖方及填方，故填土与弃土同步进行。
（2）开挖标高控制
地下室挖至接近地面设计标高时要加强测量，保留800-900MM便于静压桩的施工。
回填施工
土石方回填前，先对需回填场地进行测量放样，清除表土及不适宜材料。按规范要求清理现场并定好控制桩位后，方可进行回填作业。其工艺流程如下所示：
施工准备→基底处理→分层填筑摊铺整平→洒水或翻晒→机械碾压→面层修整→检验签证。
基底处理
分层填筑
在底层土处理后，按断面全宽分层填筑，由最低处填起，填土压实前松铺厚度按规范要求。
摊铺整平
自卸汽车从挖方区把土方运至填土区，由推土机把卸下的土摊平。碾压
本工程全部采用小挖机自然碾压施工。
爆破施工
施工说明：
本工程地下构筑物工程量较大，为了保证锦绣山河项目工程任务的完成，确保施工现场的安全，根据《土方工程施工及验收规范》，结合本工程的具体特点，对破碎作业进行组织设计，以保障其安全性和可靠性。
劳动力计划
人员计划一览表
注：本计划表是以每班八小时工作制为基础的。
主要管理人员通信一览表
材料使用计划
施工机械计划
主要施工机械设备配置一览表
测量和试验仪器
供电工程
施工用电已从供电所接入,变电箱安装红线内约2米位置。
供水工程
施工用水已有江西中金建设集团就地打井完成。
施工便道（施工需要）
由于施工使用重载车辆（如：砼搅拌车、挖掘机、打桩机以及工程材料运输大吨位车辆），决定在13#与14#中间南浇捣6m 宽施工主道路，其它楼栋中间修施工便道，供车辆通行，根据施工现场行走车辆的需要，施工道路采用C25混凝土路面宽6m，厚20cm。（具体详平面布置图）
五、质量保证措施
质量目标
本工程质量管理的目标：“市优良工程”。
质量控制原则
为确保按质按量完成工程承包合同及施工图纸所规定的全部任务，必须依据国家、省、市的施工规范、规程、规定以及工程项目施
工图特有的要求，进行全过程的施工质量控制。
施工管理措施
每道工序完成并自检合格，做好相关验收记录和工程检查签证资料整理工作，加强技术人员对工程质量的监督，并完善施工记录。进入下一道工序前报工程部人员验收合格后才能进入下一道工序。每天上午九点之前把前一天的出土方量、机械动态、管理人员动态及施工情况报工程部，同时报当天施工组织情况及出土方量计划。
六、雨季、夜间施工措施
雨季施工措施
在雨季，由于经常的降雨会给施工带来诸多不便。其最突出的问题是土方被雨水浸泡，会使土的含水量增大，作业面也无法展开；施工道路难以通行，工效也低，还可能遭洪水淹没造成更大的危害，以致贻误工期。因此，雨季施工必须采取一些有效的技术措施。
(1)雨期前，应对场区内的防洪排水设施进行检查、疏通或加固，保证雨水能及时排出。
(2)及时了解天气预报，观察天气变化情况，合理规划作业区间及机动工程。重要部位的土石方尽可能安排在晴天作业。
(3}场区的运输道路，应视情况加强硬化，保证道路畅通。
(4)施工中的挖方、运方、填筑平整、碾压等工序应连接紧密，并尽量在雨前完成。
(5)应及时组织做好雨中及雨后的现场排水工作。
(6)雨期施工过程中，更应加强对供、配电设施及用电器具等的
维护管理，防止因雷击、漏电而发生人员伤亡或设备损坏等事故。夜间施工措施
(1)因工期紧，需对施工作业人员进行日、夜班分班，做到人停机不停，提供夜餐，加强夜间作业人员的安全意识。
(2)必须保证夜间施工期间的照明。
A．本工程采用镝灯作为主要照明灯具，固定布置在场地适当位置，保证整个施工场地均有较好的照明。
B．采用碘钨灯作为临时可移动照明灯具，用于重要施工部位，作为对固定式照明的补充。
(3)充分考虑施工安全问题，不能安排交叉施工的工序同时在夜间进行。
(4)夜间施工时要有明显的发光标志，夜间施工除当班的安全员、质检员必须到位外，还要建立质安主管人员巡查制度。
七、施工技术保证措施
加强技术培训工作，提高职工队伍的技术水平。
八、工期保证措施
组织管理措施
(1)根据本工程总工期，制订详细的施工进度计划，明确进度目标，建立工期实施的目标体系。
(2)投入满足需要的资源，包括人力、物力和财力。
(3)本工程工程量大，要合理安排交叉作业，协调好各队、各班组、各施工作业面的关系。
(4)紧紧围绕关键工期，按正确的施工工序进行施工。
土石方工程工期保证措施
(1)尽量在天气好的时间里加快施工速度，避免下雨或其它恶劣天气影响进度和质量。
(2)配备足够的施工机械及运输车辆。
(3)合理分配施工机械、车辆及劳动力在各工作面上的投入，避免施工机械在作业点停机候车或车辆装车时排队的现象，尽量提高机械的生产效率。
九、安全施工措施
安全保证措施
(1)贯彻执行国家安全生产、劳动保护方面的方针、政策和法规。
(2)建立健全项目安全生产保证体系，建立和实施安全生产责任制。
(3)确保必需的安全设施投入、购置必备的劳动保护用品、安全设备及配套设施，完全满足安全生产的需要。
(4)积极做好安全生产检查，发现事故隐患，要及时整改。
(5)特种作业人员包括机械工、电工和爆破工等必须持证上岗。操作证必须按期复审，复审合格方能继续从事特种作业。特种作业必须严格执行有关安全技术操作规程，确保安全施工。
(6)施工现场应实施机械安全管理制度，计划使用的施工机械、机具和电气设备必须经验收，确认机械状况良好、能安全运行，才准许投入使用。机械使用期间，应当指定专人负责维护、保养，保证其
机械设备的完好率和使用率以及安全运作。
(7)施工现场除应设置安全宣传标语牌外，危险地点必须悬挂按照安全标志规定的标牌，夜间有人经过的坑洞还应设红灯示警。
主要施工项目安全技术措施
土石方工程施工安全保证措施
(1)每天开工前，应对施工机械进行安全检查，在施工生产中，司机要按安全操作规程进行操作。
(2)在挖方时，应防止土体滑落。
(3)运输车辆要服从指挥，信号要齐全，不得超速，过岔口，遇障碍时减速鸣笛，运土车辆倒车时，应有人指挥，制动器齐全并且功能良好。
(4)严禁外来闲杂人员出现在作业区，施工人员进入现场必须佩戴胸卡和安全帽，不赤膊，不赤脚。
(5)施工现场的危险地段，应设置警示牌，并设置防护栏，安全隐患未消除，不得撤弃。
文明施工保证措施
工程实施时按建设工程现场文明施工管理的相关规定执行。
(1)建立健全文明施工制度。
(2) 建立土方防尘扬措施。
2016年9月30日
新野锦绣山河项目工程部
锦绣山河项目工程 三 通 一 平 施 工 方 案 锦绣山河项目工程部 一、工程概况 本项目位于南阳市新野县东北新区，南邻三里河北大道及法制广场，东接官渡路 ,西靠人民路,北沿府前大道，主体工程施工前需完成供电、供水、施工道路、围墙大门、及地下管线排查、坟墓迁移、原有混凝土构筑物破碎、土方回填等前期工作。 三通一平主要工程量： 1.1土方工程：本项目总用地面积40253.56平方米,总
建筑面积98348.40平方米,计容建筑面积85003。49平方米，不计容建筑面积13344.91平方米，容积率2.11，建筑密度26.56％，绿地率30。04％.总户数610户，总停车数641辆。 1。2水通电通。(由于市政管网已铺设完成但未通水，根据现场布置由乙方施工打井取水，所有费用由甲乙双方共同承担，电源搭接点在 1 #楼西北面10M处，由甲方提供一台400KVA的变压器及配电设施,变压器到各施工单位一级配电箱的所有费用由乙方承担。) 1。3进场道路主道路一条。 二、工程特点及施工部署 本工程工期短、工程量大、工期节点紧、运输、回填土方工程复杂（各楼栋基础完成节点时间不一致回填时间也不一致),地下室开挖土方暂堆放于5#地块,由于局部有树根、坟墓，为更好的控制成本，本工程前期零星工程不进行分包，计划专人负责测量定位、计时,先用挖掘机进行挖开构筑物再采用破碎机破碎，50铲车配合,现场土方初次平整到满足地勘施工及打桩条件（桩基完成后测量好高程移交乙方施工），施工场地内开挖、回填、运输、相互交叉施工,由于施工期间当地老百姓阻工协调等工作难度大,直接影响正常施工和工期进度。本工程施工部署遵循区域划分明确，施工任务明确，工期要求明确，各施工区域、段工作同时展开,要求主次分明，各施工区段，地下室挖方和填方同步施工，同时穿插场地平整及构筑物破碎等施工。 三、施工目标
施工组织设计（方案）报审表工程名称：工程
编制： 审核： 批准： 工程 二零一零年九月二十六日 施工现场三通一平、五牌一图、安全宣传标语 和安全警示标志情况 一、施工场地三通一平 1、工地道路较为平坦、畅通，主楼北面（计划为场地主干道）原
来为砼路面，宽6米，其他路面铺设炉渣，夯实。 2、施工场地已做好了良好的排水设施，主楼前后设排水沟，保证畅通排水。 3、施工现场有主干道，宽6米，且能保持经常畅通，不得堆放构件、材料、道路平整坚实（为砼路面）、无大面积积水。 4、现场施工的污水、泥浆经污水管道流到工地积水池内沉淀处理，不得随意排放和污染施工区域以外的路面、河道。积水池设在砼搅拌机边上，同排水沟相连。 5、施工现场的管道派专人经常查看，不能有跑、冒、滴、漏或大面积积水现象。发现问题，及时整修。 6、施工现场应禁止吸烟，防止发生危险、应该按照工程情况设置固定的吸烟室或吸烟处，吸烟室应远离危险区并设必要的灭火器材。 7、工地尽量做到绿化。 现场照明 施工现场照明及动力用电全部采用地埋安装，已严格按照施工用电标准施工，保证施工用电的安全使用，其具体措施如下： 1、室内线路及灯具高度应大于2.4m 2、潮湿作业的地方应使用36v的安全电压 3、照明专用回路应有漏电保护装置。 配电线路 1、电线不准采用老化、破皮的电线，当线路经过道路时应采取保护措施。
2、线路采用三相五线制，符合有关要求。 电器装置 采用“一机、一闸、一保护”，闸具、熔断丝参数与设备容量相匹配，不允许用金属丝代替熔断丝。 用电档案 应有专人巡视维修，应做巡视记录且记录的内容应齐全、真实。 二、施工现场标牌 1、施工现场的进口处应的整齐明显的“五牌”一图。 五牌： 工程概况牌 工程名称：洛阳升龙广场A区工程 工程地址：洛阳市纱厂西路南侧、涧河北侧 建设单位：洛阳升龙置业有限公司 施工单位：福建九鼎建设工程有限公司 监理单位：河南省中原建设监理中心洛阳分公司 设计单位：中国核电工程有限公司郑州分公司 总建筑面积：约22万m2 建筑层数：框架34层 管理人员名单牌 项目经理：张征 技术负责人：李志敢 质量负责人：汤怀明
红色字体部分自行填写或修改
建筑工程施工劳务分包合同 发包方：四川立胜建筑工程有限公司（以下简称甲方） 承包方：（以下简称乙方） 依照《中华人民共和国合同法》、《中华人民共和国建筑法》及其它有关法律、法规，遵循平等、自愿、公平和诚实信用的原则，经双方协商达成一致，订立本合同，以兹共同信守。 第一条：综合约定 1、工程名称：四川合力宏多维科技有限公司罗江研发基地项目 2、承包范围：四川合力宏多维科技有限公司罗江研发基地项目“三通一平及场地 内施工道路”、项目内临时设施、临时水电安装工程的人工、机械及部分材料：除甲方自行供应的材料外其余材料由乙方承担。 3、分包合同内容： 3.1本合同分包范围： 本工程所有土建工程施工前项目及本工程用所有临时设施的建设、机械设备的基础及搭设、安装，三通一平、生活区及施工现场临建设施、总包办公室安置等所有劳务作业内容； 3.2本合同劳务作业内容： 3.2.1、砖砌围墙部分：平整场地、基础开挖、施工放线、垫层浇筑、围墙基础及主体砌筑、基础回填、抹灰。 3.2.2、钢结构墙部分：平整场地、基础开挖、施工放线、垫层浇筑、墙柱安装、墙板安装。 3.2.3、道路部分：平整场地、基础开挖、施工放线、路基成型、面层浇筑。 3.2.4其他项目：全部预埋件的加工、预埋，施工现场内临时设施的搭拆（库房、加工棚、生活区、办公区、办公室、围挡等），施工现场内临电及水的设备及管、线的制安，现场零用工（现场所有需要挖、砌、浇筑、抹、支搭、防护、安装、埋、清、码、运、装、卸（材料、设备、渣土）、塔吊物料提升机搭设、为保护环境采取措施而产生的一切用工、施工现场内所有垃圾外运装卸、安全防护及安全设施安放所产生的一切用工、跟车拉租材料装卸用工、发包人所供材料及承包人自购材料的保管
XXXXXXXX校区 XXXXX教工公寓工程 三 通 一 平 施 工 方 案 工程名称XXXXXXX教工公寓工程 编制单位：XXXXXXX 编制人：XX 编制日期：XXXXXXXXX
一、项目概况 XXXXXXXXX位于XXXXXXXX内。其中XXXXXXX施工现场原为绿化观景区，包括八角亭一座、凉亭两座、小桥三座、假山一座及部分人工湖。因树木移植，造成现场土方垃圾堆积。 二、工程施工目标 为保证XXXXXXX施工现场三通一平，需进行以下工作。 三、三通一平工程施工方案如下 1、供电工程 (1)施工前在现场设置单独变压器（500KV.A），下设一总配电 柜，其功率能满足3#、4#、5#、6#、10#教工公寓施工用电。 (2)施工现场临时用电采用380V低压供电，6#教工公寓施工现场、 10#教工公寓施工现场分别设一总配电箱，由总配电柜埋设电缆引入，费用由总承包单位自理。内有计量设备，采用TN-S系统供电。 (3)拟建建筑物周围原有电网改造由专业公司负责，具体参照专 业方案。 2、供水工程 XXXXXXX教工公寓施工现场用水从西门综合管沟接入供水；X教工公寓施工现场用水就近自来水管网接入供水。 3、施工道路安排 (1)XXX教工公寓工程拟利用校区西门为人员主要出入口，在现 场东南侧（北门附近）设出入口做为土方外运及材料出入口。 (2)X教工公寓工程拟在现场东北侧设主要出入口。 (3)为减少现场施工对西门口至现场出入口道路的损坏，现对校
区西门口至6#教工公寓现场出入口道路进行200mm混凝土硬化； (4)为满足1#、2#、7#、8#家属楼人员出入及消防道路要求，对6#教工公寓施工现场出入口至家属区道路采取150mm混凝土硬化措施。 (5)具体详见附图1。 4、管线排查及调排 (1)XXXXXXX施工现场电缆改造 ①根据原有电缆埋设位置图且经建设单位许可，现将电缆移至教工公寓开挖线南侧绿化地内8米处，包括强电电缆、网络中心铁通管线、中国电信管线、广电光纤、校园广播管线、路灯管线、消防监控及财务处银联光纤共计63根。 ②电缆套管采用15根100mmPVC管直埋式敷设电缆沟内。具体位置及做法参照附图2； ③新增电缆井4座，电缆井做法参照附图3。 ④在施工过程中，绿化带内部分树木（预计8棵）因埋设强弱电缆及天然气管道需迁移，待工程完成后将绿化带内树木恢复。 ⑤对新增电缆设施费用暂估10万元，等电缆迁移工程结束后清算。
临时围墙及三通一平方案 工程概况： 本工程位于工业园区，占地51亩，约339662 m。为了便于整个项目开展与管理，在项目四周用围墙维护及三通一平以达到生产基地项目顺利开展，四面围墙共计800m。 围墙方案： 临时围墙基础埋深-04m-1.2m,主体围墙高度在2.5米，厚度为0.24米；墙间柱高度为2.7米，厚度为0.37米，柱间距为5米。墙体主要材料为MU10标准页岩烧结砖（240*120*53），用1：2.5 M5水泥砂浆粘结；围墙外侧用1：3水泥砂浆抹灰。基槽宽度为0.5米，基础稍做平整即可用C10细石混凝土封闭。墙间每隔20米设置一道伸缩缝，缝间距为0.01米。围墙内外粉刷白。 修路方案： 1，从基地内提供的重载道路东西及南北各一条施工道路与场地外围道路连接共计400.5m。 2，总计需要修筑临时道路450.05m。根据施工现场行走车辆的需要，修一条60cm厚8m宽由山皮石铺设的双向单车道，计划填土山皮石方量6075.849m3
3，道路修筑方案： （1）在道路施工范围内，对含有地表水、淤泥、垃圾等地方应进行排除清理。 （2）对清理后原路面进行平整，经现场管理人员检查合格后进行初步碾压工作。 供电方案 1、根据工程情况，本工程配备机械如下： 进场施工机械表：
2、施工供电设计 根据施工情况及将来生产生活的需要，如：维抢应急单位的入住等原因所产生的增容及其它不可预见性原因，考虑到经后永久性使用。 故选用五线铝芯电缆3*185 mm2+2×95mm2。 电缆敷设长度1㎞（由于电缆长度较大及不可预见性且采用的是直埋的方式等原因，所以考虑到以上线径的增加），敷设方式采用直埋。 3、施工用电具体事实细则 （1）接地与接零保护系统 施工现场专用的中性点直接接地的电力系统中必须采用TN-S接零保护系统。施工现场每处重复接地的接地电阻值应不大于10Ω，且不得少于3处（总配电箱、线路中间和末端处），重复接地线应与保护零线相连，接地电阻每月检测一次。接地装置的接地线应采用可靠的导体及连接方式的导体，在不同点与接地体做电气连接，垂直接地体应采用角钢（镀锌角钢∠50×5），钢管（镀锌DN50）或圆钢（且极间距大于等于5M），不得采用螺纹钢。 保护零线应由工作接地线，配电室的零线或第一级漏电保护器电源侧的零线引出，保护零线应接至每一台用电设备的金属外壳（包括配电箱）。
工程三通一平施工方案 Prepared on 24 November 2020
XXXXX “三通一平”施工方案 一.工程概况 1、区域概况 已建++++++++++站址位于广西壮族自治区南宁市青秀区屯里村东北约处，距屯里火车站约。 新区位于已建++++++++++东北侧约1km处，属于南宁市兴宁区和青秀区。其与广西石化成品油外输管道南宁末站合并建设。拟扩建部分所处区域为低矮丘陵及农田耕地。 新建中石化接收站位于++++++++++西南约6km，属于南宁市×××拟在中石化南宁油库已建区域内扩建。 ++++++++++新区“三通一平”主要工程量： 1、土方工程：区域占地面积约250亩。挖土方约，回填约 m3，待排水及清淤鱼塘10口，初步统计待排水量27260 m3 、挖泥量20662 m3 ，需拆除民房1860 m2，清除地表植被250亩（水平投影面积）。 2、临时生活用水（φ75 PP-R管）、临时用电（3×50+2×25）线路各一条，施工队生活区，临时指挥部一栋。详见、《站外临时水路图纸》、《站外临时电路图纸》、《施工队板房图纸》、《临时指挥部办公室图纸》 3、进场道路一条，从屯里老油库至新油库之间道路需新建，详见站外道路施工图纸及《站外道路施工方案》。 2、编制依据 本“三通一平”工程施工方案编制依据：依据++++++++++×××××扩建工程相关图纸、相关施工验收规范及业主审批的相关的文件，根据现场实际情况并结合
我公司多年来施工中所积累的经验，依据我公司的施工、技术、机械装备和管理等综合水平编制，并严格按照经过批准的施工施工方案进行施工，确保工程实施。 3、编制目的 旨在明确++++++++++配套油库扩建工程前期的“三通一平”工程施工工序、施工工艺和施工质量验收标准及相关验收规范，确保施工的每道工序及工程质量符合受控文件及验收规范规定。 4、参考文献及相关验收规范及技术标准 (1)《工程测量规范》（GB50026—93） (2)《建筑地基基础工程施工质量规范》（GB 50202—2002） (3）《建筑地基处理技术规程》（JGJ 79—2002） (4)《建筑工程施工质量验收统一标准》（GB 50300—2001） (5)《建设工程文件归档整理规范》（GB/T50328—2001） (6)《建筑工程项目管理规范》（GB/T50326—2001） (7 ) 建筑施工手册第四版（2003年） (8)《建筑结构检测技术标准》（GB50344—2004） (9)《建筑施工安全检查标准》（JGJ59—99） (10)《建筑工程现场供用电安全规范》（GB50194—93） (11)《建筑安全检查标准》（JGJ 59-99） (12)《施工现场临时用电安全技术规范》（JGJ46-2005） 5、施工日期 2009年9月10日～2009年11月14日 二、工程特点及总体部署
三通一平专项施工 方案

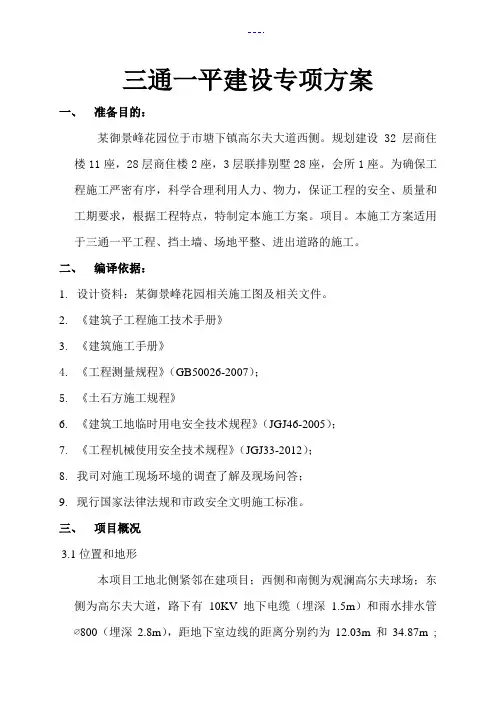

珠江御景峰花园三通一平施工方案 一、编制目的： 珠江御景峰花园位于东莞市塘厦镇高尔夫大道西侧，拟建32层商住楼11栋，28层商住楼2栋，3层联排住宅楼28栋，会所1栋。为确保该工程紧张有序地施工，科学合理地利用人力、物力资源，以及确保工程安全、质量及工期要求，针对工程施工特点，特编写本施工方案。本施工方案适用于本项目三通一平工程、挡土墙、场地平整、进所道路施工。 二、编制依据： 1.设计资料：珠江御景峰花园相关施工图纸及相关文件。 2.《建筑分项工程施工工艺手册》 3.《建筑施工手册》 4.《工程测量规范》（GB50026—）； 5.《土石方工程施工规范》 6.《施工现场临时用电安全技术规范》（JGJ46- ）； 7.《建筑机械使用安全技术规范》（JGJ33- ）； 8.我司对施工现场环境的勘察与了解及现场答疑； 9.国家现行法律、法规及东莞市安全文明施工标准。 三、工程概况 3.1 位置及地形地貌 本工程施工地点北侧相邻在建项目；西侧及南侧为观澜高尔夫球场；东侧高尔夫大道，道路下方有10KV地下电缆（埋深1.5m）
和雨水排水管?800（埋深 2.8m），与地下室边线距离分别约为 12.03m和34.87m；场地内尚未平整，地势起伏较大，场地东侧有 一水塘洼地，其南测有标高+49.78m的陡坡。由于地下室边线贴近用地红线最近处仅约5m造成后续施工场地及施工通道极其紧张，给工程的施工带来一定安全隐患和施工难度，故应重点加强安全防范措施和安全施工管理，制定科学合理的施工方法。（详原始地貌网格图） 3.2主要工程分项 根据现场实地勘察考虑后续基坑支护及分期施工的合理化，本工程主要工程分项为：a、场地平整，整场地坡度为1~2%；b、排水线路布设；c、环施工区域行车通道布设；d、洼地局部回填；e、南侧坡地降土及平整；f、施工用电线路布设等。 在挖、填土方施工中，回填土碾压密实度和场地平整高程控制是保证施工质量的重点。整个站的挡土墙采用毛石挡土墙。挡土墙砌体采用MU30毛料石，M10水泥砂浆砌筑。 四、施工准备及条件 4.1 施工准备 4.1.1 三通一平阶段现场管理人员配置 施工管理网络图
珠江御景峰花园三通一平施工方案 一、编制目的： 珠江御景峰花园位于市塘厦镇高尔夫大道西侧，拟建32层商住楼11栋，28层商住楼2栋，3层联排住宅楼28栋，会所1栋。为确保该工程紧有序地施工，科学合理地利用人力、物力资源，以及确保工程安全、质量及工期要求，针对工程施工特点，特编写本施工方案。本施工方案适用于本项目三通一平工程、挡土墙、场地平整、进所道路施工。 二、编制依据： 1.设计资料：珠江御景峰花园相关施工图纸及相关文件。 2.《建筑分项工程施工工艺手册》 3.《建筑施工手册》 4.《工程测量规》（GB50026—2007）； 5.《土石方工程施工规》 6.《施工现场临时用电安全技术规》（JGJ46-2005）； 7.《建筑机械使用安全技术规》（JGJ33-2012）； 8.我司对施工现场环境的勘察与了解及现场答疑； 9.国家现行法律、法规及市安全文明施工标准。 三、工程概况 3.1 位置及地形地貌 本工程施工地点北侧相邻在建项目；西侧及南侧为观澜高尔夫球场；东侧高尔夫大道，道路下方有10KV地下电缆（埋深1.5m）和雨水排水管?800（埋深2.8m），与地下室边线距离分别约为12.03m和34.87m；场地尚未平整，地势起伏较大，场地东侧有一水塘洼地，其南测有标高+49.78m的陡坡。由于地下室边线贴近用地红线最近处仅约5m造成后续施工场地及施工通道极其紧，给工程的施工带来一定安全隐患和施工难度，故应重点加强安全防措施和安全施工管理，制定科学合理的施工方法。（详原始地貌网格图） 3.2主要工程分项 根据现场实地勘察考虑后续基坑支护及分期施工的合理化，本工程主要工程分项为：a、场地平整，整场地坡度为1~2%；b、排水线路布设；c、环施工区域行车通道布
清表及土方整平施工方案三通一平
西安海航临空产业园 清表及土方整平专项方案 编制人： 审核人： 审批人： 陕西海龙建设工程有限公司 7月 目录
一、编制依据 (3) 二、工程概况 (3) 三、前期准备............... ... . (3) 四、弃土场设置 (4) 五、施工工艺 (4) 1、测量放样 (4) 2、清表施工 (4) 3、清表顺序 (5) 4、检查验收 (5) 六、场地清理的工期安排 (5) 七、清表施工质量注意事项 (5) 八、确保工程质量的措施 (5) 1、建立完善的质量检查机构 (5) 2、成立质量自检小组 (6) 九、确保施工安全的措施 (6) 1、严格的安全管理制度 (6) 2、安全措施 (6) 一、编制依据
1、依据建设单位意见及相关文件； 2、依据建设单位对本工程的工期要求； 3、依据拟投入本项目工程的施工机械设备、技术力量等； 4、依据本工程现场施工条件及场地周边环境情况； 5、依据我公司的施工质量保证体系及安全保证体系等相关文件要求和经验资料。 6、依据我公司的《项目管理手册》和《项目管理实施细则》。 7、依据国家、地方现行相关规范、规程、标准； 二、工程概况： 本工程位于陕西省咸阳市周陵镇迎宾大道西侧西安海航临空产业园区内。 场地以前为农用土地，现状为荒地和旱地，有大量杂草、树木，少量楼板等杂物。垃圾渣土约1200立方（依据现场收方量为准）。 清表和场平包括项目6号楼作业区域和项目西南角的原公墓区两部分，合计约25000平米（依据现场收方量为准）。清表和场平的范围详见附图。清表的内容包括：地表上的树木、杂草、垃圾土（约500立方）、废弃房屋（2处）、废弃楼板（120块）清理、内倒等；场地平整的内容包括：地表下0.3cm的腐殖土挖掘清理、垃圾土清理、场内倒运、沟坑填埋等。
******三通一平工程施工合同 发包方（以下简称：甲方）： 承包方（以下简称：乙方）： 依照《中华人民共和国合同法》和《建筑安装工程承包条例》及相关法律法规的规定，就甲方委托乙方承建本工程的有关事宜，甲乙双方在协商一致、互惠互利的基础上，达成如下合同条款。 第一条工程概况 1.1工程名称：*****一期三通一平工程（以下简称：“本工程”） 1.2工程地点： 第二条承包内容 2.1 承包范围： 包括但不限于材料采购、结构施工、供货、验收合格及维护、保修等图纸范围内（包括二次设计）的全部内容；且包括依据本合同文本、法规、政府文件所要求的或根据实际情况可推断出的为完成一个完整工程所需要的全部工作。 2.2承包方式：包工包料、包相关部门验收合格、包维修等。 第三条合同价款 3.1本工程合同暂定价为元（大写：元整）。工程结算时，以经 双方确认的实际发生的工程量为准计算本工程结算总价款。 3.2 附件中的固定综合单价是完成一个规定计量单位项目所需的包括但不限于二次设 计费、人工费、材料费、机械使用费、安装费、运输费、装卸费、措施费、水电费、规费、企业管理费、检测费、完善招投标手续费、合同备案费、相关政府部门验收费、材料及成品保护费、利润、税金、政策性文件规定的各项应有费用及合同文件明示或暗示的一切风险、责任和义务等本工程验收合格且交付使用的全部费用及保修期内的保修费、维护费。 3.3 附件中的固定综合单价价款已包含图纸上已体现或图纸上虽未体现但属于承包本 工程必需有的所有分项工程的费用，附件中未标明的项目和费用均被视为已经包含在合同固定单价价款中。 3.4 因甲方原因导致工程变更而增、减费用的，若本合同附件中有相同或类似项目的， 按照该项目的固定综合单价进行结算；若本合同附件中没有相同或类似项目可作
XXXXX “三通一平”施工方案 一. 工程概况 1区域概况 已建++++++++++站址位于广西壮族自治区南宁市青秀区屯里村东北约 2.0km 处，距屯里火 车站约1.5km 。 新区位于已建++++++++++东北侧约1km 处，属于南宁市兴宁区和青秀区。 其与广西石化成 品油外输管道南宁末站合并建设。拟扩建部分所处区域为低矮丘陵及农田耕地。 新建中石化接收站位于 ++++++++++西南约6km ，属于南宁市xxx 拟在中石化南宁油库已 建区域内扩建。 ++++++++++新区“三通一平”主要工程量： 1、 土方工程：区域占地面积约 250亩。挖土方约 324588.19m3，回填约316238.71 m3,待 排水及清淤鱼塘10 口，初步统计待排水量 27260 m3、挖泥量20662 m3，需拆除民房1860 m2，清除地表植被250亩(水平投影面积)。 2、 临时生活用水(0 75 PP-R 管)、临时用电(3X 50+2 X 25)线路各一条，施工队生活区， 临时指挥部一栋。详见、《站外临时水路图纸》、《站外临时电路图纸》、《施工队板房图纸》、 《临时指挥部办公室图纸》 3、进场道路一条，从屯里老油库至新油库之间道路需新建，详见站外道路施工图纸及《站 外道路施工方案》。 2、 编制依据 本“三通一平”工程施工方案编制依据：依据 ++++++++++ XXXXX 扩建工程相关图纸、 相关施工验收规范及业主审批的相关的文件， 根据现场实际情况并结合我公司多年来施工中 所积累的经验，依据我公司的施工、 技术、机械装备和管理等综合水平编制，并严格按照经 过批准的施工施工方案进行施工，确保工程实施。 3、 编制目的 旨在明确++++++++++配套油库扩建工程前期的“三通一平”工程施工工序、施工工艺和施 工质量验收标准及相关验收规范， 确保施工的每道工序及工程质量符合受控文件及验收规范 规定。 4、 参考文献及相关验收规范及技术标准 (1) 《工程测量规范》 (2) 《建筑地基基础工程施工质量规范》 (3) 《建筑地基处理技术规程》 (4) 《建筑工程施工质量验收统一标准》 (5) 《建设工程文件归档整理规范》 (6) 《建筑工程项目管理规范》 (7 )建筑施工手册 (8) 《建筑结构检测技术标准》 (9) 《建筑施工安全检查标准》 (10) 《建筑工程现场供用电安全规范》 (11) 《建筑安全检查标准》 (12) 《施工现场临时用电安全技术规范》 5、 施工日期 2009年9月10日?2 二、工程特点及总体部署 2.1工程特点 ++++++++++配套油库扩建工程“三通一平”工作，具有工期短、工程量大、工期节点紧、 运输、回填 工程量大，且地上建筑物拆迁、山体植被、树木清理砍伐、农田、鱼塘、经济林 带征收与赔偿还未彻底完成， 施工期间与周边环境协调等工作难度大， 直接影响正常施工和 工期进度。 (GB50026 — 93) (GB 50202 — 2002) (JGJ 79— 2002) (GB 50300 — 2001) (GB/T50328 — 2001) (GB/T50326 — 2001) 第四版(2003年) (GB50344 — 2004) (JGJ59— 99) (GB50194 — 93) (JGJ 59-99) (JGJ46-2005)
目录 第一章、各分部分项工程的主要施工方法……………………………第二章、工程投入的主要机械设备情况……………………………第三章、劳动力安排计划………………………………………………第四章、确保工程质量的技术组织措施………………………………第五章、确保安全生产的技术组织措施………………………………第六章、确保文明生产的技术组织措施………………………………第七章、确保工期的技术组织措施及工程进度计划…………………第八章、施工总平面图…………………………………………………第九章、环境保护措施………………………………………………第十章、冬、雨季施工措施……………………………………………
第一章、部分项工程的主要施工方法 第一节、工程综合简况 一、地理位置 二、工程施工目标 充分发挥我单位的优势和成熟的市政工程施工工艺，科学地组织交叉流水作业，精心施工，严格履行合同，以一流的项目管理、一流的工程质量、一流的文明施工、一流的安全措施、一流的效率、一流的服务，确保如下目标的实现。 工期目标：确保总工期xx天，从开挖土方开始至完工，争取提前完成交付建设单位使用。 质量目标：本工程确保施工质量达到国家施工验收规范统一标准要求。 安全生产目标：严格按建设部建安工程安全标准和有关部门的要求执行，杜绝重大安全事故。 文明施工目标：按建设部颁发的施工现场文明标准执行，严格管理，创双文明标化工地。 效益目标：靠先进的施工管理和技术要效益，与业主和有关部门一道共创良好的经济效益和社会效益，为职工和企业的前途争光。以精细的措施和施工过程服务及交付后的售后服务,实现用户是“上帝”的称号。 三、工程指导思想 本项目为xx三通一平工程，工期紧、质量要求高，为把本工程
三通一平临电施工方案 1.土建及附属设施制作 1.1箱变基础及接地装置制作 依据图纸设计进行箱变位置放线，基坑开挖，基坑挖掘完毕后，进行尺寸复测，坑底松散土夯实并报请监理进行隐蔽工程检测，检测合格后浇筑箱变基础垫层浇筑，浇筑完毕后进行混凝土保温养护，做好保温措施；在底板的养护周期期间进行接地装置制作，严格遵照图纸在箱变周边打接地极，接地极最高处距离地面不小于0.8米，使用热镀锌接地扁钢连接接地极，焊接可靠并涂刷防锈漆和防腐沥青，摇测接地阻值4，若不满足，继续增加接地极或采取降阻措施，接地扁钢引至箱变内并预留断接卡子。 箱变基础底板养护完毕后，按照图纸进行基础四周砌筑，浇筑顶部圈梁并做好基础保温养护措施，箱变四周制作散水并预埋护栏焊接法兰。 1.2电缆井、电缆管制作 按照设计图纸并结合现场地形制作电缆进线、出线、检修井； 顶管路径地下附属物勘测完毕并审批手续办结完毕后，开始进行顶管作业，管材为2孔MPP180管，一用一备。
2.设备安装 2.1箱变安装 (1) 在箱变基础完全凝固并达到凝固强度后，进行箱变吊装就位。 (2) 箱变安装必须牢固，连接紧密，并及地面垂直，其误差不大于箱变高的1.5／1000。 (3) 箱变内配电柜、仪表盘、控制柜必须有良好的接地。安装好的柜、盘应盘面油漆完好；回路名称及部件标号齐全正确，柜内外清洁； (5) 柜、盘的电源进线及母线的连接要按规范及国际通行的相色标示，相序正确一致； (6) 母线安装应符合GBJl49-90技术标准; (7) 二次回路的检查、送电及功能测试时应按原理图、元件布置图、接线图进行初审，合格后检查电气回路，信号回路接线牢固可靠，并进行送电前的绝缘电阻测试检查，必须达到5MΩ以上，然后按前后调试的顺序分段、分路试通及测试每路的功能。 2.2杆上供电开关装置安装 取电点博学路北线73#杆上装置安装及高压线缆连接
三通一平是指基本建设项目开工的前提条件，具体指：水通、电通、路通和场地平整。 水通（专指给水） 电通（指施工用电接到施工现场具备施工条件） 路通（指场外道路已铺到施工现场周围入口处，满足车辆出入条件） 场地平整（指拟建建筑物及条件现场基本平整，无需机械平整，人工简单平整即可进入施工的状态），简称三通一平 一般合同条件下此三通一平工作，多为业主建设单位负责解决范围 土地开发整理建设用地三通一平的规定如下：三通指的是水通、电通和路通。即业主要提供施工用水、用电和进出场地的道路。一平指的是红线范围内的土地平整。操作模式一般是业主到供水公司、电力公司办理开户，并施工一条进出场地的简易道路，达到三通一平和条件后，与乙方（开发方）进行三通一平验收，并报国土局建工科备案，以申请施工许可证。三通一平：通电、通路、通水、土地平整。 五通一平：通电、通路、通水、通讯、排污、土地平整。 七通一平：通电、通路、通水、通讯、排水、排污、有线电视、土地平整 房地产开发、兴建工厂、住宅小区、文化体育场馆、工业园区、科技园区、经济开发区、商业街区以及涉外宾馆饭店、写字楼、构筑物等。公共建筑与民用建筑工程，投资方首先要委托做好落实工程场地即红线内的“三通一平”。（水通、电通、路通、场地平整）。这也是招标工程，必须具备的条件中重要组成部分。 水通——施工企业、根据建筑规模、结构、檐高、工程地点（城近郊区以内不允许现场搅拌混凝土）计算出生产用水，根据民工进驻工地施工的人数计算出生活用水，以及消防用水等累计出日须用水量，要求建设单位提供几时（直径多少毫米）的水管安装到红线以内，施工企业的项目经理（建造师）依据施工工程的实际需要以及拟定的施工组织设计（施工方案）安装临时管网、在安装临时水管时，尽量利用红线内的正式管网，如果可以利用异取而代之，应在破土动工之前先把红线内室外管线铺设到室外检查井再接通临时管网，以便节约现场管理费中的临时设施费用。 电通——施工企业在施工组织设计中，根据施工工期，建筑物的高度和跨度，建筑构配件或设备的最大重量，确定安装几台什么型号的大型垂直运输机械以及施工现场需要设置的中小型机械和施工方案中计划使用的施工电动机具，施工照明计算出生产用电，根据施工企业进驻施工现场办公，操做（干活）人数计算照明，生活用电等累计出多少千瓦供电量，要求建设单位提供满足需求的变压器或电闸总表，施工企业项目负责人按照标后设计（中标后的施工组织设计），布线接通电源安装临时电线或电缆，亦可把红线的室外线路铺设安装到位，再接通临时线路，节省费用开支。临时线路要用合格产品防止漏电确保生产安全。 路通——公路交通（汽车或火车）能否直通施工现场以满足施工机械、建筑材料、设备的运输以及施工劳务的进出厂。如果建筑物建在山丘上或半山腰或湖泊中，公路不能直通，施工组织设计中就要充分考虑不通距离的运输方案。如果通往施工现场有段道路松软，难以载重车辆通行，得在开工前将松软地段采取加固技术措施满足道路通畅。以上诸多因素造成的活动物化劳动的消耗，施工企业要在商务标（经济标）的开办费中或在投资方登记的技术经济洽商中给予量化并用货币形式计取出来。 场地平整——场地内的障碍物已经全部折除，满足施工企业在标后设计中（中标后的施工组织设计）的生产区、生活区在施工活动中的平面布置，以及测量建筑物的座标、标高、施工现场抄平放线的需要。 以上就是房地产开发，新建建筑工程的“三通一平”。 建筑装饰装修工程，无论是新建、扩建、整体更新改造都是在建筑物成型的基础上，对
XXXXX “三通一平”施工方案 一.工程概况 1、区域概况 已建++++++++++站址位于广西壮族自治区南宁市青秀区屯里村东北约2.0km处，距屯里火车站约1.5km。 新区位于已建++++++++++东北侧约1km处，属于南宁市兴宁区和青秀区。其与广西石化成品油外输管道南宁末站合并建设。拟扩建部分所处区域为低矮丘陵及农田耕地。 新建中石化接收站位于++++++++++西南约6km，属于南宁市×××拟在中石化南宁油库已建区域内扩建。 ++++++++++新区“三通一平”主要工程量： 1、土方工程：区域占地面积约250亩。挖土方约324588.19m3，回填约316238.71 m3，待排水及清淤鱼塘10口，初步统计待排水量27260 m3 、挖泥量20662 m3 ，需拆除民房1860 m2，清除地表植被250亩（水平投影面积）。 2、临时生活用水（φ75 PP-R管）、临时用电（3×50+2×25）线路各一条，施工队生活区，临时指挥部一栋。详见、《站外临时水路图纸》、《站外临时电路图纸》、《施工队板房图纸》、《临时指挥部办公室图纸》 3、进场道路一条，从屯里老油库至新油库之间道路需新建，详见站外道路施工图纸及《站外道路施工方案》。 2、编制依据 本“三通一平”工程施工方案编制依据：依据++++++++++×××××扩建工程相关图纸、相关施工验收规范及业主审批的相关的文件，根据现场实际情况并结合我公司多年来施工中所积累的经验，依据我公司的施工、技术、机械装备和管理等综合水平编制，并严格按照经过批准的施工施工方案进行施工，确保工程实施。 3、编制目的 旨在明确++++++++++配套油库扩建工程前期的“三通一平”工程施工工序、施工工艺和施工质量验收标准及相关验收规范，确保施工的每道工序及工程质量符合受控文件及验收规范规定。 4、参考文献及相关验收规范及技术标准 (1)《工程测量规范》（GB50026—93） (2)《建筑地基基础工程施工质量规范》（GB 50202—2002） (3）《建筑地基处理技术规程》（JGJ 79—2002） (4)《建筑工程施工质量验收统一标准》（GB 50300—2001） (5)《建设工程文件归档整理规范》（GB/T50328—2001） (6)《建筑工程项目管理规范》（GB/T50326—2001） (7 ) 建筑施工手册第四版（2003年） (8)《建筑结构检测技术标准》（GB50344—2004） (9)《建筑施工安全检查标准》（JGJ59—99） (10)《建筑工程现场供用电安全规范》（GB50194—93） (11)《建筑安全检查标准》（JGJ 59-99） (12)《施工现场临时用电安全技术规范》（JGJ46-2005） 5、施工日期2009年9月10日～2009年11月14日 二、工程特点及总体部署 2.1 工程特点 ++++++++++配套油库扩建工程“三通一平”工作，具有工期短、工程量大、工期节点紧、
一、项目概况 城东污水处理厂脱水机房技改工程位于城东污水处理厂内,现场厂地较为平整,在主体厂房施工前需完成供电、供水、临时道路、及地下管线排查迁移等前期工程。 二、工程施工目标 充分发挥我单位得优势与成熟得市政工程施工工艺,科学地组织交叉流水作业,精心施工,严格履行合同,以一流得项目管理、一流得工程质量、一流得文明施工、一流得安全措施、一流得效率、一流得服务,确保如下目标得实现。 工期目标:确保总工期5天,水通(专指给水) 电通(指施工用电接到施工现场具备施工条件) 路通(指场外道路已铺到施工现场周围入口处,满足车辆出入条件) 3vUqC。 三、施工组织机构设置 我单位高度重视本工程,组建城东污水处理厂脱水机房工程项目经理部。项目经理部人员迅速到位,并立即组织相关人员、机械、设备、车辆进场,展开施工作业得全面准备工作。 现场组织机构图
2、施工供电设计 根据施工情况,以上设备不可能同时使用,最大利用约70%,为112KW、 照明加10%, 最大额定功率112KW×1、1=123KW,故选用四线铜芯电缆。电缆敷设长度200米,敷设方式采用简易架空。 3、施工用电具体事实细则 (1)接地与接零保护系统 施工现场专用得中性点直接接地得电力系统中必须采用TN-S接零保护系统。 施工现场每处重复接地得接地电阻值应不大于10Ω,且不得少于3处(总被电箱、线路中间与末端处),重复接地线应与保护零线相连,接地电阻每月检测一次。 接地装置得接地线应采用2根芯得导体,在不同点与接地体做电气连接,垂直接地体应采用角钢,钢管或圆钢,不得采用螺纹钢。保护零线应由工作接地线,配电室得零线或第一级漏电保护器电源侧得零线引出,保护零线应接至每一台用电设备得金属外壳(包括被电箱)。保护零线得截面应不小于工作零线得截面,并使用统一标志得颜色,任何情况下不得将之作负荷载,与电气设备相连得保护零线得截面不小于2.5mm2得多股铜线。 保护零线与电气设备连接应采用钢鼻子得可靠连接,不得交接。工作零线与
三通一平施工综合方案
博览城区域路网项目 (山东路一期、山东路一期) 山东路一期 三 通 一 平 施 工 方 案 审定： 审核： 编制： 中国十九冶集团有限公司 2014年9月
目录 一、项目地理位置 (1) 二、供电工程 (1) 三、供水工程 (13) 四、便道工程 (14) 五、通讯接入 (17) 六、安全文明要求 (17)
一、项目地理位置 博览城区域路网山东路一期（蜀蓉大街至梓州大道），属天府新区成都片区直管区，主线起讫里程K8+500-K11+620，。主要工程项目有：路基土石方工程、涵洞工程、河堤工程、凉风村排水沟河道工程、排水工程、污水暗挖隧道工程、电力浅沟工程、电力隧道工程、下穿梓州大道隧道工程、通信管道工程、给水管道工程、路面工程、绿化工程、路灯工程等。工程施工前需完成供电、供水、施工便道、驻地建设等前期工程。其中下穿梓州大道隧道工程施工及生活的临时用地面积3500㎡。 二、供电工程 根据工程实际需要，我部拟定设置三个施工驻地：分别设置在正兴镇凉风顶村（K9+200）、兴隆镇罗家店子（K10+300）、山东路红星路交叉口附近（K10+900），正兴镇凉风顶村设置生活区及钢筋加工场，兴隆镇罗家店子设生活区及钢筋加工场，山东路红星路交叉口附近场地设有生活区及钢筋加工场，其用电情况分别为： 1、正兴镇凉风顶村1＃箱变容量为500KVA，无功补偿为30×10=300KVAR，。按照电施图设计10/，在10KV兴正路22#杆，采用架空线JKLYJ-10KV-50引至下线杆，×50引至500KVA箱变（新建），电缆选型后附计算式，电缆采用直埋加砖沙式穿管。箱变高压侧设负荷开关，熔断器保护，对进线电缆短路和过流保护。二次操作电源采用AC220V，由低压出线开关引入。主要是空调、办公、照明、工地施工用电。 线路平面布置图：

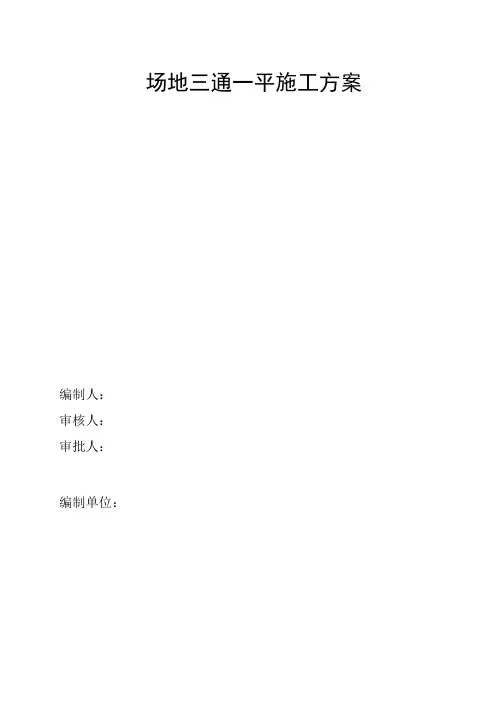

场地三通一平施工方案 编制人： 审核人： 审批人： 编制单位：
