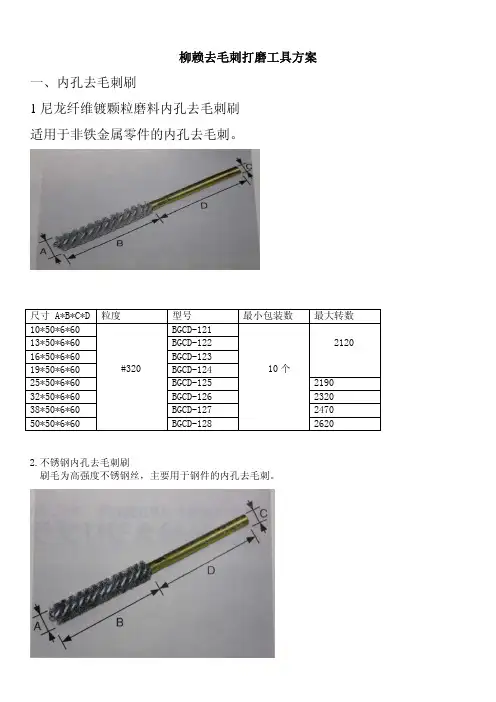

柳赖去毛刺打磨工具方案
一、内孔去毛刺刷
1尼龙纤维镀颗粒磨料内孔去毛刺刷 适用于非铁金属零件的内孔去毛刺。
尺寸 A*B*C*D 粒度 型号
最小包装数
最大转数 10*50*6*60
#320
BGCD-121
10个
2120 13*50*6*60 BGCD-122 16*50*6*60 BGCD-123 19*50*6*60 BGCD-124 25*50*6*60 BGCD-125 2190 32*50*6*60 BGCD-126 2320 38*50*6*60 BGCD-127 2470 50*50*6*60
BGCD-128
2620
2.不锈钢内孔去毛刺刷
刷毛为高强度不锈钢丝，主要用于钢件的内孔去毛刺。
尺寸 A*B*C*D 刷毛直径 型号 最小包装数
最大转数 10*50*6*60 Φ0.15 BGCD-101
10个
2000
13*50*6*60 BGCD-102
16*50*6*60 BGCD-103
19*50*6*60 BGCD-104
25*50*6*60 BGCD-105 32*50*6*60 BGCD-106 38*50*6*60 BGCD-107 50*50*6*60 BGCD-108
3黄铜内孔去毛刺刷
刷毛为高强度黄铜，主要用于非铁金属的内孔去毛刺
尺寸 A*B*C*D 刷毛直径 型号
最小包装数 最大转数 10*50*6*60
Φ0.15
BGCD-111
10个
2000
13*50*6*60 BGCD-112 16*50*6*60 BGCD-113 19*50*6*60 BGCD-114 25*50*6*60 BGCD-115 32*50*6*60 BGCD-116 38*50*6*60 BGCD-117 50*50*6*60 BGCD-118
二、带式打磨机
1打磨机
小巧的体积，全长仅275mm，手柄90度自由可弯设计，让抛光变得更加简单！ 标准附属品：AZ60打磨带一条，Rc1/4接口一个
型号 最大转速 线速度 全长 打磨带尺寸 重量 使用压力 气体消耗量 AGBS-10 17000 1100M/min275 12/10*330mm840g 0.588MPa 0.9m3/min AGBS-20 17000 2580M/min245 20*520mm 1.4kg 0.588MPa 1.2m3/min 打磨带
从左至右依次为 树脂粘合AZ，树脂粘合A，尼龙，棉，电镀粘合
尺寸 材质/粒度 最小包装数 最大线速度
M/min
AZ A
#120 #240
10*330 BY10-120 BY10-240 50条 2500
20*520 BY20-120 BY20-240 20条
气锉
适用范围超越普通锉刀，大大减轻操作者劳动量，大幅提高打磨效率。扩展Φ3夹头，加持范围更广，虎钳夹更是适用于各种锉刀，没有它不能夹持的锉刀！
标准附带品：锉刀四种，各一支。虎钳夹一套，含内六方三支。Φ3 筒夹一支。
三，指压式打磨垫
适用于各种材质的沟槽，台阶底部打磨。让细节更加完美的小工具，事半功倍之利器。
尺寸依次为 10*280 （FIPSS） 20*280(FIPS) 40*280(FIPM) 25*480(FIPL)
四，3mm气动工具
AG3-2型气动工具
紧凑的结构造就小巧的外形，更造就了良好地握感，让操作者爱不释手的气动工具。
参数：最大转数60000/min，重量 220g，使用压力 0.44-0.58MPa,排气方式 后方
四，角度气动工具
AGA-1200型气动工具
简介：
结构紧凑，低振动，低噪音，依据人体工程学设计的气门使得操作者不易疲劳
参数：
最大转数21000/min,适用柄径 6mm，全长125MM，外径39MM，质量450g,使用压力0.44—0.58MPa，噪音90dBA，后方排气
标准附带品：
交换扳手1支，快换接头Rc1/4一个。
AGWA-3B型气动工具
AGA-1200的平面专用型，适用于平面，凸曲面的抛光，修光。
标准附带品：交换扳手 1支，快换接头RC1/4 一个。
五，硬质合金旋转锉刀
3mm圆筒形
3mm炮弹型
3mm球形
3mm尖弹头型
3mm圆弹头型
3mm圆锥型
3mm加长圆筒形 3mm加长炮弹型
3mm加长圆形 3mm加长尖弹头型
3mm加长圆弹头型 3mm圆锥形
3mm接长杆
毛毡研磨棒
采用天然优质牛毛而制，让您的工件如镜面般光滑。
圆筒形
炮弹型
六，弹性研磨棒
采用特殊粘合剂，最高转速达60000转/min，适用于软钢，半软刚，一般钢，淬火钢的抛光，特别适合于防火场所。
粒度80
粒度120
粒度220
日本柳濑株式会社是日本最著名的表面工程处理专家，涉及的行业从汽车到家电到工业品，旗下的表面处理业务更是其立足之本，其产品行销世界，山善（上海）贸易有限公司 是柳濑在中国唯一的指
定代理商，可以提供完整的表面处理方案，欢迎私信索取样本。
