广播消防报警系统国家标准
有线广播及火灾事故广播设计安装规范(摘录)
1993年中华人民共和国建设部颁布的《民用建筑电气设计规范》(JGJ/T16-92 )中对有线广播和事故广播的设计、安装等有许多具体规定，现摘录如下，供设计和日常管理工作作
21 ?有线广播
21. 1. 1公共建筑应设有线广播系统。系统的类别应根据建筑规模、使用性质和功能要求确定。有线广播一般可分为：
(1)业务性广播系统。
(2)服务性广播系统。
(3)火灾事故广播系统。
21. 1. 2办公楼、商业楼、院校、车站、客运码头及航空港等建筑物，应设有业务性广播，满足以业务及行政管理为主的语言广播要求。业务性广播宜由主管部门管理。
21. 1. 3 一至三级的旅馆、大型公共活动场所应设服务性广播，满足以欣赏性音乐类广播为主的要求。旅馆的服务性广播节目不宜超过五套。
21. 2.4从功放设备的输出端至线路上最远的用户扬声器箱间的线路衰耗宜满足以下要求：
(1)业务性广播不应大于2dB (1000Hz时))
(2)服务性广播不应大于1dB (1000Hz时)。
21. 2. 6采用定电压输出的馈电线路，输出电压宜采用70V或100V。
21. 2. 8节目信号与电话线合用一条电缆时，节目信号的传播电平不应大于7.8dB。当节目信号线路数较多时，宜采用专用电缆。
21. 3. 2有线广播的功放设备宜选用定电压输出。当功放设备容量小或广播范围小时，亦可根据情况选用定阻输出。
21. 3. 3功放设备的容量一般按下述公式计算：
P=K1 ? K2 ?工P0
式中P ――功放设备输出总电功率( W
P0Ki?P i，每分路同时广播时最大电功率
P i ――第i支路的用户设备额定容量
K i ――第i分路的同时需要系数：
服务性广播时，客房节目每套K i取0 .2~0.4
背景音乐系统K i取0.5~0.6
业务性广播时，K i取0.7~0.8
火灾事故广播时，K i取1.0 (同时广播范围应符合本规范第2 4章的有关规定)
K 1 ――线路衰耗补偿系数：
线路衰耗1 dB时取1.26
线路衰耗2dB时取1.58
K2老化系数，一般取1.2~1.4 。
2 1 .3.4 有线广播功放设备应设置备功率单元，其备用数量应根据广播的重要程度确定。备用功率单元应设自动或手动投入环节，用于重要广播的环节，备用功率单元应立即投入。
2 1 .3.5民用建筑选用的扬声器除满足灵敏度、频响、指向性等特性及播放效果的要求外，尚宜符合下列规定：
(1)办公室、生活间、客房等，可采用1?2W的扬声器箱。
(2)走廊、门厅及公共活动场所的背景音乐、业务广播等用3 ~5Wo
(3)在建筑装饰和室内净高允许的情况下，对大空间的场所宜用声柱(或组合音箱)
(4)在噪声高、潮湿的场所设置扬声器时，应采用号筒扬声器，其声压级应比环境噪声大10~15dB。
(5)室外扬声器应采用防潮保护型。
2138在一至三级旅馆内背景音乐扬声器的设置应符合下列规定：
(1)扬声器的中心间距应该根据空间净高、声场及均匀度要求、扬声器的指向性等因
素确定。要求较高的场所，声场不均匀度不宜在于6dB。
(2)根据公共活动场所的噪声情况，扬声器的输出，宜就地设置音量调节装置；当某场所有可能兼作多种用途时，该场所的背景音乐扬声器的分路宜安装控制开关。
(3)与火灾事故广播合用的背景音乐扬声器，在现场不得装置音量调节或控制开关。
21.3.9 建筑物内的扬声器箱明装时，安装高度不宜低于 2.2m (扬声器箱底边距地面)。21.4.5 有线广播控制室的各种节目信号线应采用屏蔽线并穿钢管。管外皮应接保护
地线。
21.5.1 建筑物内的有线广播配线应符合下列规定：
(1)旅馆客房的服务性广播线路宜采用线对为绞型的电缆，其他广播线路宜采用铜芯塑料绞合线，广播线路需穿管或线槽敷设。
(2)不同分路的导线宜采用不同颜色的绝缘线区别。
21.5.2 室外广播线路的敷设路由及方式应根据总图规划及专业要求确定。当采用埋地敷设时，应符合以下规定：
(1)埋设路由不应通过预留用地或规划未定的场所。
(2)埋设路由应避开易使电缆损伤的场所，减少与其他管路的交叉跨越。
(3)直埋电缆应敷设在绿化带下，当穿越道路时，对穿越段应穿钢管保护。
24.火灾事故广播
24.4.1 区域一一集中和控制中心系统应设置火灾事故广播，集中系统宜设置火灾事故广播。24.4.2 火灾事故广播扬声器的设置应符合下列要求：
24.4.2.1 走道、大厅、餐厅等公共场所，扬声器的设置数量，应能保证从本层任何部位
到最近一个扬声器的步行距离不超过15m在走道交叉处、拐弯处均应设扬声器。走道末端
最后一个扬声器距墙不大于8mo 24.4.2.2 走道、大厅、餐厅等公共场所装设的扬声器，
额定功率不应小于3W实配功率不应小于2W
24.4.2.3 客房内扬声器额定功率不应小于1W
24.4.2.4 设置在空调、通风机房、洗衣机房、文娱场所和车库等处，有背景噪声干扰场
所内的扬声器，在其播放范围内最远的播放声压级，应高于背景噪声15dB,并据此确定扬声器的功率。
24.4.3 火灾事故广播系统宜设置专用的播放设备，扩音机容量宜按扬声器计算总容量
1.3倍确定，若与建筑物内设置的广播音响系统合用时，应符合下列要求：
24.4.3.1 火灾时应能在消防控制室将火灾疏散层的扬声器和广播音响扩音机，强制转入火灾事故广播状态。
24.4.3.2 床头控制柜内设置的扬声器，应有火灾广播功能。
24.4.3.3 采用射频传输集中式音响播放系统时，床头控制柜内扬声器宜有紧急播放火警信号功能。如床头控制柜无此功能时，设在客房外走道的每个扬声器的实配输入功率不应
小于3W且扬声器在走道内的设置间距在宜大于10m。
2443.4 消防控制室应能监控火灾事故广播扩音机的工作状态，并能遥控开启扩音机和用传声器直接播音。
24.4.3.5 广播音响系统扩音机，应设火灾事故广播备用扩音机，备用机可手动或自动投
入。备用扩音机容量不应小于火灾事故广播扬声器容量最大的3层中扬声器容量总和的 1.5倍。
24.4.4 火灾事故广播输出分路，应按疏散顺序控制，播放疏散指令的楼层控制程序如下：
(1)2层及2层以上楼层发生火灾，宜先接通火灾层及其相邻的上、下层。
(2)首层发生火灾，宜先接通本层、2层及地下各层。
(3)地下室发生火灾，宜先接通地下各层及首层。若首层与2层有大共享空间时应包括
2层。
24.4.5.1 应按疏散楼层或报警区域划分分路配线。各输出分路，应设有输出显示信号和保护控制装置等。
24.4.5.2 当任一分路有故障时，不应影响其他分路的广播。
24.4.5.3 火灾事故广播线路，不应和其他线路(包括火警信号、联动控制等线路)同管或同线槽槽孔敷设。
24.4.5.4 火灾事故广播用扬声器不得加开关，如加开关或设有音量调节器时，则应采用三线式配线强制火灾事故广播开放。
24.4.6 火灾事故广播馈线电压不宜大于100V。各楼层宜设置馈线隔离变压器。
火灾自动报警系统设计规范(摘录) (GB50116-98)
中华人民共和国公安部1999年6月1日实施
5.4火灾应急广播
5.4.1控制中心报警系统应设置火灾应急广播，集中报警系统宜设置火灾应急广播。
5.4.2火灾应急广播扬声器的设置，应符合下列要求：
5.4.2.1民用建筑内扬声器应设置在走道和大厅等公共场所。每个扬声器的额定功率不应小
于3W其数量应能保证从一个防火分区内的任何部位到最近一个扬声器的距离不大于25n i 走道内最后一个扬声器至走道末端的距离不应大于12.5m。
5.4.2.2 在环境噪声大于60dB的场所设置的扬声器，在其播放范围内最远点的播放声压级应高于背景噪声15dB。
5.4.2.3客房设置专用扬声器时，其功率不宜小于 1.0W。
5.4.3火灾应急广播与公共广播合用时，应符合下列要求：
5.4.3.1 火灾时应能在消防控制室将火灾疏散层的扬声器和公共广播扩音机强制转入火灾
应急广播状态。
5.4.3.2消防控制室应能监控用于火灾应急广播时的扩音机的工作状态，并应具有监控遥控
开启扩音机和采用传声器播音的功能。
5.4.3.3床头控制柜内设有服务性音乐广播扬声器时，应有火灾应急广播功能。
5.4.3.4应设置火灾应急广播备用扩音机，其容量不应小于火灾时需同时广播的范围内火灾
应急广播扬声器最大容量总和的 1.5倍。
旅游涉外饭店星级标准
摘自《中华人民共和国旅游涉外饭店星级标准》
酒店消防验收及消防设计规范
发布时间：2009-04-28 16:33来源：中华消防网作者:
1. 系统布线：
（1）火灾自动报警系统工程的布线，应符合现行国家标准《电气装置1KV及以下配线工程施工及验收规范》GB50258-96的规定。
（2）火灾自动报警系统的传输线路的线芯截面，除满足技术条件外，还应满足机械强度要求。穿管敷设的铜芯绝缘导线最小截面不应小于 1.0mm2线槽内敷设的绝缘导线，最小截面不应小于0.75mm2多芯电缆最小截面不应小于0.5mm2
（3）其传输线路应采用穿金属管，经阻燃处理的硬质塑料管或封闭式线槽保护方式布线。
（4）当采用暗敷设时，应敷设在不燃烧体结构内，且保护层厚度不宜小于
3cm 。
（5）当采用明敷时，应采用金属管或金属线槽保护，并应在金属管或金属线槽上涂防火涂料保护。
（6）当采用经阻燃处理的电缆时，可不穿金属管保护，但应敷设在电缆井或吊顶内有防火保护措施的封闭式线槽内。
（7 ）不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同槽孔内。
（8）导线在管内或线槽内，不应有接头或扭结，导线的接头，应在接线盒内焊接或用端子连接。
（9）从接线盒，线槽等处引至探测器底盒、控制设备盒、扬声器箱的线路，均应加金属软管保护。
（10）敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。（11）火灾自动报警系统导线敷设后，应对每回路导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20血。
2. 火灾探测器的安装
（1）探测器至墙壁，梁边的水平距离不应小于0.5m。
（2）探测器周围0.5m内，不应有遮挡物。
（3）探测器至空调送风口的水平距离，不应小于1.5m，并宜接近回风口安装；至多孔送风顶棚孔口的水平距离，不应小于0.5m。
（4）在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。
感温探测器的安装间距不超过10m 感烟探测器的安装间距，不超过15m 探测器距端墙的距离，不应大于探测器安装间距一半。
（5）探测器宜水平安装，当必须倾斜安装时，倾斜角度不应大于45°。
（6）探测器的底座应固定牢靠，如有报警确认灯，应面向便于人员观察的入口方向。
（7）探测器的外接导线，应留有不小于15cm的余量。
（8）探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。
3. 手动火灾报警按钮的安装
手动火灾报警按钮可以起到确认火情或者人工发出火警信号的特殊作用，所以每个防火分区应至少设置一个手动火灾报警按钮。
(1)手动火灾报警按钮应安装在墙上其底边距地(楼)面高度1.3~1.5m处.且应有明显标志。从一个防火分区内任何位置到最邻近手动火灾报警按钮的步行距离不应大于30m
(2)手动火灾报警按钮应安装牢固，不得倾斜。
(3)手动火灾报警按钮的外接导线应留有不小于10cm的余量，且在其端部应有明显标志。
4. 火灾报警警铃及门灯安装
(1)警铃是振动性很强的讯响设备，固定螺栓上要加弹簧垫片。
(2)门灯需选用相配套的灯位盒或相应的接线盒，预埋在门上方墙内，且不应凸出墙体装饰面。
5. 火灾报警控制器的安装
(1)火灾报警控制器在墙上安装时，其底边距地(楼)面高度宜为 1.3~1.5m。
(2)控制器应安装牢固，不得倾斜，安装在轻质墙上时，应采取加固措施。
(3)控制器主电源引入线，应直接与消防电源连接，严禁使用电源插头。主电源应有明显标志。
(4)控制器的接地应牢固，并有明显标志，消防控制室专设工作接地装置时，接地电阻值不应大于4Q;采用共同接地时，接地电阻值不应大于1Q0
6. 火灾应急广播
(1)民用建筑内公共场所，每个扬声器的额定功率不应小于3W其数量应能保证从一个防火分区内的任何部位到最近一个扬声器的距离不大于25m走道内最后一个扬声器至走道末端的距离不应大于12.5m。
(2)在环境噪声大于60dB的场所所设置的扬声器，在其播放范围内最远点的播放声压级应高于背景噪声15dB。
(3)客房设置专用扬声器时，其功率不宜小于 1.0W。
(4)火灾时应能在消防控制室将火灾为疏散层的扬声器和公共广播扩音机强制转入火灾应急广播状态。
(5)应设置火灾应急广播备用扩音机，其容量不应小于火灾需同时广播的范围内火灾应急广播扬声器最大容量总和的 1.5倍。酒店所有的消防广播语言除中文之外必须要有3种以上的国际通用语言进行循环播放。
7. 消防专用电话
(1)消防控制室应设置消防专用电话总机，且宜选择共电式电话总机或对讲通信电话设备。
(2)在下列部位应设置消防专用电话分机
①消防水泵房、备用发电机房、锅炉房、配变电室、主要通风机房、排烟机房、消防电梯机房及其它与消防联动控制有关且经常有人值班的机房。
②灭火控制系统操作装置处或控制室。
③酒店消防值班室、总调度室。
④设有手动火灾报警按钮、消防栓按钮等处宜设置电话塞孔。电话塞孔在墙上安装时，其底边距地面高度宜为1.3~1.5。
(3)消防控制室、消防值班室或酒店消防站等处，应设置可直接报警的外线电话。
消防设备安装规 消防喷淋头的安装间距及规 消防喷淋头工作原理：消防喷淋头上的红色液体是一种对热极其敏感的东西。当温度升高，他就迅速膨胀，使装他的玻璃破裂，然后玻璃的压力传感器就会使消防喷水泵喷水. 一、消防喷淋头安装间距 1.喷淋头安装间距一般为直径3.6米，半径1.8米； 2.喷淋头最大保护面积为12.5平方； 3.喷淋头距墙不能小于300mm； 4.当喷淋头与吊顶距离大于80m，且吊顶有可燃物时需使用上下喷； 消防喷淋头分类及其适合安装的场所 消防喷淋头一共有四种：分别为下垂型洒水喷头、直立型洒水喷头、普通新洒水喷头、边墙型洒水喷头; 一、下垂型喷头是使用最广泛的一种喷头，下垂安装于供水支管上，洒水的形 状为抛物体型，将总水量的80～100％喷向地面。主要用于不需要装饰的场所，如车间、仓库、停车库、厨房等地。 二、直立型喷头直立安装在供水支管上，洒水形状为抛物体型，将总水量的80～100％向下喷洒，同时还有一部分喷向吊顶，适宜安装在移动物较多，易发生撞击的场所如仓库，还可以暗装在房间吊顶夹层中的屋顶处以保护易燃物较多的吊顶顶硼。 三、普通型洒水喷头既可直接安装，又可下垂安装于喷水管网上，将总水量的40％－60％向下喷洒，较大部分喷向吊顶。适用于餐厅、商店、仓库、地下车库等场所。 四、边墙型洒水喷头靠墙安装，适宜于空间布管较难的场所安装，主要用于办公室、门厅、休息室、走廊客房等建筑物的轻危险部位。 消防自动报警系统中火灾探测器分类 一般分为四类： 一、感烟火灾探测器； 感烟火灾探测器是通过监测烟雾的浓度来实现火灾报警的探测器 二、感温火灾探测器；
感温火灾探测器是对火灾现场温度参数响应的火灾探测器。按照它对环境温度或温度变化的响应，可分为：定温、差温、差定温三种形式。 三、感光火灾探测器； 感光式火灾探测器：物质燃烧时，在产生烟雾和放出热量的同时，也产生可见或不可见的光辐射。感光式火灾探测器又称火焰探测器，它是用于响应火灾的光特性。即扩散火焰燃烧的光照强度和火焰的闪烁频率的一种火灾探测器。根据火焰的光特性，目前使用的火焰探测器有两种：一种是对波长较短的光辐射敏感的紫外探测器，另一种是对波长较长的光辐射敏感的红外探测器。 四、可燃气体探测器； 可燃气体探测器是对单一或多种可燃气体浓度响应的探测器。可燃气体探测器有催化型、红外光学型两种类型。催化型可燃气体探测器是利用难熔金属铂丝加热后的电阻变化来测定可燃气体浓度。当可燃气体进入探测器时，在铂丝表面引起氧化反应（无焰燃烧），其产生的热量使铂丝的温度升高，而铂丝的电阻率便发生变化。红外光学型是利用红外传感器通过红外线光源的吸收原理来检测现场环境的碳氢类可燃气体。 烟感和温感探测器的安装间距要求及规 烟感、温感探测器安装装间距 一、烟感探测器安装间距一般为直径15米，半径7.5米；温感探测器安装间距一般为直径10米，半径5米 二、设于走道的烟感，则按15米的间距设置，温感按10米间距设置 三、探测器至墙壁、梁边的水平距离，不应小于0.5m。 四、探测器周围0.5m，不应有遮挡物。 五、探测器至空调送风口边的水平距离，不应小于 1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m。 烟感探测器就是通过监测烟雾的浓度来实现火灾防的，烟雾探测器部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。 温感探测器是通过监测探测周围环境温度的变化来实现火灾防的，采用高品质线性传感器，SMD贴片加工工艺生产，具有灵敏度高、稳定可靠、低功耗、美观耐用、使用方便等特点。电路和电源可自检，可进行模拟报警测试。 感温探测器805[1]温感探测器适用于相对湿度经常大于95%、无烟火、有大量粉
GB9242系列消防广播主机 一概述 1）GB9242系列消防广播主机是火灾或意外事故现场进行应急广播的主要设备，通过它可向现场人员通报事故情况，并有效指挥或引导现场人员疏散；非事故情况下也可通过外部输入音源信号(如CD/MP3播放机、调谐器等)进行背景音乐广播。 2）GB9242系列消防广播主机显示器采用LED数码管和LED指示灯。用于指示录/放音进度及各种状态。按键采用轻触式按键，进行各功能转换并由指示灯指示当前状态。 3）GB9242系列消防广播主机内置有一路消防应急广播音源(固化语音)和两路外部辅助输入(线路Ⅰ、线路Ⅱ)，可通过面板随意切换。广播音源也可通过外部电平触发信号强制切换至应急广播状态，信号撤消后恢复至切换前状态。 同时广播主机还包含两路单声道输出接口，可以将当前广播音源输出至其他设备，如GB9221消防广播功放机。 4） GB9242系列消防广播主机随机附件包含特制传声器。应急广播状态下可通过它进行现场广播，广播内容会被自动记录以备查询；非应急状态下也可通过它对现场广播，此时录音不会被记录，传声器广播时其他音乐信号会被自动抑制。 5） GB9242系列消防广播主机内部采用了优质环形电源变压器，静态耗电小且过载能力强；完善的过压、过载、过温保护电路，发生故障时报警；具有自检、监听、应急广播音量预置等功能。 6）输出功率分为150W、300W、500W三个系列。 7）执行标准：《消防联动控制系统GB 16806-2006》，已通过公安部消防产品合格评定中心CCCF认证。
二逻辑原理图（图1） 图1 逻辑原理图 三主要技术指标 1）供电电源：交流：AC220V(+10%,-15%,50Hz) 直流：参见《表1-1》 2）线路输入灵敏度： 300mV ～775mV（线路1、线路2） 3）线路输出电平： 500mV ± 100mV 4）火警触发方式： 24V电平方式 GB9242系列消防广播主机 5）失真限制的有效频率范围：80Hz ～ 8kHz 6）总谐波失真： <5% 7）信噪比：>70dB 8）监听功率： 9）额定输出电压： 120V（定压方式） 10）额定输出功率： 150W/300W/500W可选 11）工作环境： a）温度 0℃-40℃ b）湿度相对湿度92％ 12）绝缘电阻： a）备用电源输入对机壳之间＞

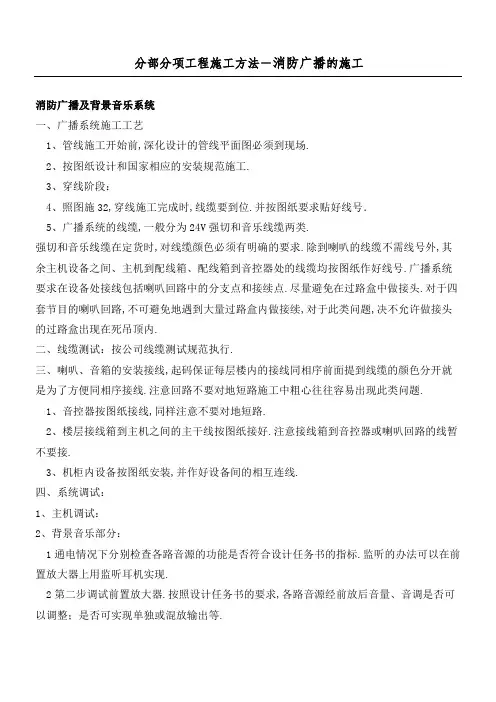

精心整理《分部分项工程施工方法- 消防广播的施工》 消防广播及背景音乐系统 （一）、广播系统施工工艺 1、管线施工开始前，深化设计的管线平面图必须到现场。 2、按图纸设计和国家相应的安装规范施工。 3、穿线阶段： 4、照图施32,穿线施工完成时，线缆要到位。并按图纸要求贴好线号. 5、广播系统的线缆，一般分为24V强切和音乐线缆两类。 强切和音乐线缆在定货时，对线缆颜色必须有明确的要求。除到喇叭的线缆不需线号外，其余主机设备之间、主机到配线箱、配线箱到音控器处的线缆均按图纸作好线号。广播系统要求在设备处接线（包括喇叭回路中的分支点和接续点）。尽量避免在过路盒中做接头。对于四套节目的喇叭回路，不可避免地遇到大量过路盒内做接续，对于此类问题，决不允许做接头的过路盒出现在死吊顶内。 （二）、线缆测试：按公司《线缆测试规范》执行。 （三）、喇叭、音箱的安装接线，起码保证每层楼内的接线同相序（前面提到线缆的颜色分开就是为了方便同相序接线）。注意回路不要对地短路（施工中粗心往往容易出现此类问题）。 1、音控器按图纸接线，同样注意不要对地短路。 2、楼层接线箱到主机之间的主干线按图纸接好。注意接线箱到音控器或喇叭回路的线暂不要接。 3、机柜内设备按图纸安装，并作好设备间的相互连线。 （四）、系统调试： 1、主机调试： 2、背景音乐部分： （1）通电情况下分别检查各路音源的功能是否符合设计任务书的指标。监听的办法可以在前置放大器上用监听耳机实现。 精心整理
（2）第二步调试前置放大器。按照设计任务书的要求，各路音源经前放后音量、音调是否可以调整；是否可实现单独或混放输出等。 （3）第三步检查功率放大器部分。首先检查放大器的定压输出是否统一（避免不统一的电压输出，如某台功放120V输出，而另有功放70V输出）。接下来开启音源、前置放大器和功率放大器，用喇叭监听功率放大器的输出情况是否 正常（喇叭线压在输出端子上）。 3、紧急广播部分： （1）通电情况下检查紧急广播音源的功能是否符合设计任务书的指标。监听的办法可以在前置放大器上用监听耳机实现。尤其要调试在紧急呼叫情况下音 源能否自动启动。 （2）第二步调试紧急呼叫前置放大器。能否实现音量和音调的调整，混放是否有输出，能否按设计任务书的要求音源按优先级输出（一般情况下紧急呼叫麦克高于磁带或数字录音）。 （3 ）紧急呼叫功率放大器调试：方法同背景音乐功放。 （4）强切的调试：模拟消防报警信号，按消防分区（一般按自然楼层）逐区逐层给出报警信号（闭点干接点信号），用万用表测量输出端子，检查NO NC同消防报警信号的对应关系，输出是否正确。 4、前端调试：逐层调试 （1 ）背景音乐：在本层楼层接线箱，用9V叠层电池做模拟音源。碰楼层内的背景音乐水平线缆，监听每一路广播分区的音控器是否正常（可以关闭开启、音量大小可以调整）；该分区内的各个喇叭在正常情况下是否发出明显的“嘟嘟” 声。 （2）紧急呼叫：在本层楼层接线箱，用直流稳压电源24V输出接楼层内的强切水平线缆，9V叠层电池做紧急呼叫模拟音源。碰楼层内的紧急呼叫水平线缆（若紧急呼叫同背景音乐合用一根线缆时，直接碰背景音乐水平线缆），检查两个回路：第一个是紧急呼叫回路，正常情况下紧急呼叫回路的喇叭应发出大音量的“嘟嘟”声；第二个是背景音乐回路，此时不管音控器处于何种位置（关闭或开启、音量在最大或最小），正常情况下背景音乐回路的喇叭应发出大音量的“嘟
广播消防报警系统国家标准 有线广播及火灾事故广播设计安装规范(摘录) 1993年中华人民共和国建设部颁布的《民用建筑电气设计规范》(JGJ/T16-92 )中对有线广播和事故广播的设计、安装等有许多具体规定，现摘录如下，供设计和日常管理工作作 21 ?有线广播 21. 1. 1公共建筑应设有线广播系统。系统的类别应根据建筑规模、使用性质和功能要求确定。有线广播一般可分为： (1)业务性广播系统。 (2)服务性广播系统。 (3)火灾事故广播系统。 21. 1. 2办公楼、商业楼、院校、车站、客运码头及航空港等建筑物，应设有业务性广播，满足以业务及行政管理为主的语言广播要求。业务性广播宜由主管部门管理。 21. 1. 3 一至三级的旅馆、大型公共活动场所应设服务性广播，满足以欣赏性音乐类广播为主的要求。旅馆的服务性广播节目不宜超过五套。 21. 2.4从功放设备的输出端至线路上最远的用户扬声器箱间的线路衰耗宜满足以下要求： (1)业务性广播不应大于2dB (1000Hz时)) (2)服务性广播不应大于1dB (1000Hz时)。 21. 2. 6采用定电压输出的馈电线路，输出电压宜采用70V或100V。 21. 2. 8节目信号与电话线合用一条电缆时，节目信号的传播电平不应大于7.8dB。当节目信号线路数较多时，宜采用专用电缆。 21. 3. 2有线广播的功放设备宜选用定电压输出。当功放设备容量小或广播范围小时，亦可根据情况选用定阻输出。 21. 3. 3功放设备的容量一般按下述公式计算： P=K1 ? K2 ?工P0 式中P ――功放设备输出总电功率( W P0Ki?P i，每分路同时广播时最大电功率 P i ――第i支路的用户设备额定容量 K i ――第i分路的同时需要系数： 服务性广播时，客房节目每套K i取0 .2~0.4 背景音乐系统K i取0.5~0.6 业务性广播时，K i取0.7~0.8 火灾事故广播时，K i取1.0 (同时广播范围应符合本规范第2 4章的有关规定) K 1 ――线路衰耗补偿系数： 线路衰耗1 dB时取1.26 线路衰耗2dB时取1.58 K2老化系数，一般取1.2~1.4 。 2 1 .3.4 有线广播功放设备应设置备功率单元，其备用数量应根据广播的重要程度确定。备用功率单元应设自动或手动投入环节，用于重要广播的环节，备用功率单元应立即投入。 2 1 .3.5民用建筑选用的扬声器除满足灵敏度、频响、指向性等特性及播放效果的要求外，尚宜符合下列规定： (1)办公室、生活间、客房等，可采用1?2W的扬声器箱。
电气消防系统安装与调试 实训指导书 火灾自动报警及消防联动控制系统施工 一、系统施工步骤 ㈠阅读系统图和平面图，做好施工准备。 ㈡定位、画线、做材料预算。 ㈢布管、穿线。 ㈣检查线路敷设是否正确，测试线间绝缘电阻和线对地绝缘电阻应符合要求。 ㈤系统设备编写一次码。 ㈥设备安装与连线。 ㈦系统整体检测。 ㈧加电调试。 二、系统常用图例 三、设备地址码（一次码）的编写
㈠编码使用设备 系统设备一次码的编写是通过电子编码器来完成的。电子编码器的外型如下图所示，其中各部分的功能说明如下： 电源开关：完成系统硬件开机和关机操作。 液晶屏：显示有关探测器的一切信息和操作人员输入的相关信息，并且当电源欠压时给出指示。 总线插口：编码器通过总线插口与探测器、模块、手动报警按钮、讯响器等相连。 I2C串口接口：:编码器通过此接口与火灾显示盘等相连。 复位键：当编码器由于长时间不使用而自动关机后，按下复位键可以使系统重新上电并进入工作状态。 固定螺丝：将编码器的印制板固定好，并且将编码器的前盖和后盖安装在一起。 电池盒盖：部放置电池。 铭牌：贴于编码器背面。 1-电源开关2-液晶屏3-总线插口4-I2C串口接口5-复位键6-固定螺丝7-电池盒盖8-铭牌 ㈡电子编码器的使用与操作方法： 1．操作准备 ⑴电池的安装与更换 按照电池盒盖上所标方向打开电池盒后盖，将电池正确扣在电池扣上，装在电池盒，盖好后盖即完成了电池的安装。使用过程中，如果液晶屏前部有“LB"字符显示，表明电池已经欠压，应及时进行更换。但注意更换前应关闭电源开关；从电池扣上拔下电池时不要用力过大。 ⑵系统连线 与探测器、模块等总线设备连接时，先将连接线的一端插在编码器的总线插口，另一端的两个夹子分别夹在探测器、模块等总线设备的两根总线上（总线位置查看设备上贴的说明）。 ⑶开机 将电源开关拨到“开”的位置，此时在液晶屏上显示“H002”，表明电子编码器工作正常，可以进行操作了。 2．地址码的读出操作： 按下“读码”键，液晶屏上将显示探测器等总线设备的地址编码；按“增大”键，将依次显示灵敏度级别或模块输入参数、设备类型号、配置信息，查阅完信息，按“清除”键后，回到待机状态。如果读码失败，屏幕上将显示错误信息E,按“清除”键清除。 3．地址码的写入操作： 在待机状态，输入探测器等总线设备的地址编码(1-242)，按下“编码”键，编码成功显示“P”，错误
第一章 消防应急广播系统
1.1系统介绍 1.1.1 消防应急广播系统组成
应急广播系统是在火灾或紧急情况下通过操纵功率放大器和扬声器进行应急广播的设备，它的要紧功能是：向现场人员通报火灾情况，指挥并引导现场人员疏散。 石家庄市凯拓电子技术工程公司经多年努力，不断完善，已推出了符合国家标准，适用于消防领域的GB系列应急广播系统。该系统要紧由GB系列的消防广播主机（150W、300W、500W）、消防广播功放机（150W、300W、500W）、消防广播分区器（2N线制）和广播音箱等组成。具有可靠性高、智能化、工艺标准先进、配置自由、多品种等特点。 系统构成示意图（图1.1.1-1）： 图1.1.1-1系统构成示意图 1.1.2 GB系列消防应急广播系统设备选型表
1.2 GB系列应急广播系统设备 1.2.1 GB9242系列消防广播主机 ◆ GB9242系列消防广播主机是火灾或紧急情况下，进行现场应急广播的要紧设备，通过它向现场人员通报事故情况，并有效指挥或引导现场人员疏散；非紧急情况下也可通过外部输入音源信号(如CD/MP3播放机、调谐器等)进行背景音乐广播。 ◆ GB9242系列消防广播主机显示器采纳LED数码管和LED指示灯。用于指示录/放音进度及各种状态。按键采纳轻触式按键，进行各功能转换并由指示灯指示当前状态。 ◆ GB9242系列消防广播主机内置一路消防应急广播音源(固化语音)和两路外部辅助输入(线路Ⅰ、线路Ⅱ)，可通过面板随意切换。广播音源也可通过外部电平触发信号强制切换至应急广播状态，信号撤消后恢复至切换前状态。同时广播主机还包含两路单声道输出接口，能够将当前广播音源输出至其他设备，如GB9221消防广播功放机。 ◆ GB9242系列消防广播主机随机附件包含专用传声器（手持送话器）。应急广播状态下可通过它进行现场广播，广播内容会被自动记录以备查询；非应急状态下也可通过它对现场广播，现在录音可不能被记录，传声器广播时其他音乐信号会被自动抑制。 ◆ GB9242系列消防广播主机内部采纳了优质环形电源变压器，静态耗电小且带载能力强；完善的过压、过载、过温爱护电路，发生故障
消防广播及背景音乐系统施工方案 （一）、广播系统施工工艺 1、管线施工开始前，深化设计的管线平面图必须到现场。 2、按图纸设计和国家相应的安装规范施工。 3、穿线阶段： 4、照图施32,穿线施工完成时，线缆要到位。并按图纸要求贴好线号． 5、广播系统的线缆，一般分为24V强切和音乐线缆两类。 强切和音乐线缆在定货时，对线缆颜色必须有明确的要求。除到喇叭的线缆不需线号外，其余主机设备之间、主机到配线箱、配线箱到音控器处的线缆均按图纸作好线号。广播系统要求在设备处接线(包括喇叭回路中的分支点和接续点)。尽量避免在过路盒中做接头。对于四套节目的喇叭回路，不可避免地遇到大量过路盒内做接续，对于此类问题，决不允许做接头的过路盒出现在死吊顶内。 （二）、线缆测试：按公司《线缆测试规范》执行。 （三）、喇叭、音箱的安装接线，起码保证每层楼内的接线同相序(前面提到线缆的颜色分开就是为了方便同相序接线)。注意回路不要对地短路(施工中粗心往往容易出现此类问题)。 1、音控器按图纸接线，同样注意不要对地短路。 2、楼层接线箱到主机之间的主干线按图纸接好。注意接线箱到音控器或喇叭回路的线暂不要接。 3、机柜内设备按图纸安装，并作好设备间的相互连线。（四）、系统调试： 1、主机调试： 2、背景音乐部分： （1）通电情况下分别检查各路音源的功能是否符合设计任务书的指标。监听的办法可以在前置放大器上用监听耳机实现。
（2）第二步调试前置放大器。按照设计任务书的要求，各路音源经前放后音量、音调是否可以调整；是否可实现单独或混放输出等。 （3）第三步检查功率放大器部分。首先检查放大器的定压输出是否统一(避免不统一的电压输出，如某台功放120V输出，而另有功放70V输出)。接下来开启音源、前置放大器和功率放大器，用喇叭监听功率放大器的输出情况是否正常 (喇叭线压在输出端子上)。 3、紧急广播部分： （1）通电情况下检查紧急广播音源的功能是否符合设计任务书的指标。监听的办法可以在前置放大器上用监听耳机实现。尤其要调试在紧急呼叫情况下音源能否自动启动。 （2）第二步调试紧急呼叫前置放大器。能否实现音量和音调的调整，混放是否有输出，能否按设计任务书的要求音源按优先级输出(一般情况下紧急呼叫麦克高于磁带或数字录音)。 （3）紧急呼叫功率放大器调试：方法同背景音乐功放。（4）强切的调试：模拟消防报警信号，按消防分区(一般按自然楼层)逐区逐层给出报警信号(闭点干接点信号)，用万用表测量输出端子，检查NO、NC同消防报警信号的对应关系，输出是否正确。 4、前端调试：逐层调试 （1）背景音乐：在本层楼层接线箱，用9V叠层电池做模拟音源。碰楼层内的背景音乐水平线缆，监听每一路广播分区的音控器是否正常(可以关闭开启、音量大小可以调整)；该分区内的各个喇叭在正常情况下是否发出明显的“嘟嘟”声。 （2）紧急呼叫：在本层楼层接线箱，用直流稳压电源24V输出接楼层内的强切水平线缆，9V叠层电池做紧急呼叫模拟音源。碰楼层内的紧急呼叫水平线缆(若紧急呼叫同背景音乐合用一根
HJ-1757A 消防广播系统 设计使用说明书 一、概述 HJ-1757A 消防应急广播系统是火灾逃生疏散和灭火指挥的重要设备，在整个消防控制管理系统中起着极其重要作用。在火灾发生时，应急广播信号由广播主机发出，经过功率放大后，由编码控制模块切换到广播指定区域的音箱实现应急广播。HJ-1757A 是总线制消防应急广播系统，完全满足GB16806-2006《消防联动控制系统》要求，系统主要由主机端设备：广播主机、火灾报警控制器（联动型）等，及现场设备：广播切换模块、音箱构成。 二、主要设备 HJ-1757A 消防应急广播系统的主机端设备： HJ-1757A 消防广播主机 HJ-1757A/B 消防广播主机 HJ-1757A 消防应急广播系统的现场设备： HJ-1825 型输入输出模块 YB-2608 、 YB-525 型吸顶式音箱， BGY-3 型壁挂式音箱 三、主要技术指标 1、现场设备容量 YB-2608 、 YB-525 型吸顶式音箱， BGY-3 型壁挂式音箱额定功率为 3W 。 每个 HJ-1825 型输入输出模块最多可配接 50 个 YXG3-3/YXJ3-4A 型音箱。 2、HJ-1757A 消防应急广播系统的主机端设备容量 HJ-1757A 消防应急广播系统输出功率分别为 120W 、 250 及 500W 。 3、技术参数 HJ-1757A-SW120G/250G（500G）型广播主机、音箱、输入输出模块等设备共同组成消防应急广播系统。同时它也可与消防控制器相连接,一起完成消防联动控制。在作为应急广播也兼顾了正常广播播音的需要，二者自由切换，应急广播优先。 （ 1 ）工作电压： AC220V ± 10% （ 2 ）额定输出功率： 120W/250W（500W） （ 3 ）额定输出电压： 120V
《分部分项工程施工方法－消防广播的施工》 消防广播及背景音乐系统 （一）、广播系统施工工艺 1、管线施工开始前，深化设计的管线平面图必须到现场。 2、按图纸设计和国家相应的安装规范施工。 3、穿线阶段： 4、照图施32,穿线施工完成时，线缆要到位。并按图纸要求贴好线号． 5、广播系统的线缆，一般分为24V强切和音乐线缆两类。 强切和音乐线缆在定货时，对线缆颜色必须有明确的要求。除到喇叭的线缆不需线号外，其余主机设备之间、主机到配线箱、配线箱到音控器处的线缆均按图纸作好线号。广播系统要求在设备处接线(包括喇叭回路中的分支点和接续点)。尽量避免在过路盒中做接头。对于四套节目的喇叭回路，不可避免地遇到大量过路盒内做接续，对于此类问题，决不允许做接头的过路盒出现在死吊顶内。 （二）、线缆测试：按公司《线缆测试规范》执行。 （三）、喇叭、音箱的安装接线，起码保证每层楼内的接线同相序(前面提到线缆的颜色分开就是为了方便同相序接线)。注意回路不要对地短路(施工中粗心往往容易出现此类问题)。 1、音控器按图纸接线，同样注意不要对地短路。 2、楼层接线箱到主机之间的主干线按图纸接好。注意接线箱到音控器或喇叭回路的线暂不要接。 3、机柜内设备按图纸安装，并作好设备间的相互连线。 （四）、系统调试： 1、主机调试： 2、背景音乐部分： （1）通电情况下分别检查各路音源的功能是否符合设计任务书的指标。监听的办法可以在前置放大器上用监听耳机实现。 （2）第二步调试前置放大器。按照设计任务书的要求，各路音源经前放后音量、音调是否可以调整；是否可实现单独或混放输出等。
（3）第三步检查功率放大器部分。首先检查放大器的定压输出是否统一(避免不统一的电压输出，如某台功放120V输出，而另有功放70V输出)。接下来开启音源、前置放大器和功率放大器，用喇叭监听功率放大器的输出情况是否正常 (喇叭线压在输出端子上)。 3、紧急广播部分： （1）通电情况下检查紧急广播音源的功能是否符合设计任务书的指标。监听的办法可以在前置放大器上用监听耳机实现。尤其要调试在紧急呼叫情况下音源能否自动启动。 （2）第二步调试紧急呼叫前置放大器。能否实现音量和音调的调整，混放是否有输出，能否按设计任务书的要求音源按优先级输出(一般情况下紧急呼叫麦克高于磁带或数字录音)。 （3）紧急呼叫功率放大器调试：方法同背景音乐功放。 （4）强切的调试：模拟消防报警信号，按消防分区(一般按自然楼层)逐区逐层给出报警信号(闭点干接点信号)，用万用表测量输出端子，检查NO、NC同消防报警信号的对应关系，输出是否正确。 4、前端调试：逐层调试 （1）背景音乐：在本层楼层接线箱，用9V叠层电池做模拟音源。碰楼层内的背景音乐水平线缆，监听每一路广播分区的音控器是否正常(可以关闭开启、音量大小可以调整)；该分区内的各个喇叭在正常情况下是否发出明显的“嘟嘟”声。 （2）紧急呼叫：在本层楼层接线箱，用直流稳压电源24V输出接楼层内的强切水平线缆，9V叠层电池做紧急呼叫模拟音源。碰楼层内的紧急呼叫水平线缆(若紧急呼叫同背景音乐合用一根线缆时，直接碰背景音乐水平线缆)，检查两个回路：第一个是紧急呼叫回路，正常情况下紧急呼叫回路的喇叭应发出大音量的“嘟嘟”声；第二个是背景音乐回路，此时不管音控器处于何种位置(关闭或开启、音量在最大或最小)，正常情况下背景音乐回路的喇叭应发出大音量的“嘟嘟”声。 5、联调：逐层调试 （1）背景音乐：
J B-LG-YS4800系列 火灾报警控制器(联动型) 安装使用说明书 营口赛福德电子技术有限公司 目录
第一章概述 本控制器是我公司充分调研消防市场需要，吸收国内外消防系统的先进理念，依照国标GB 4717-2005﹑GB 16806-2006的要求和精神，设计的新一代报警联动一体化控制器。 采用模块化设计思想，具有功能强、容量大、配置灵活的特点。采用大屏幕液晶和微型打印机，可显示和打印系统所有报警、故障及操作的汉字信息。具有灵活、简洁的现场编程功能，适应不同工程的要求。可与我公司的其它产品配套使用，组成完备的报警联动一体化控制系统。特别适合消防工程的应用。 主要功能及特点 1.1.1 火灾报警﹑联动控制﹑区域显示功能 报警、联动回路两总线无极性，可连接8块回路板，每块回路板2个回路，每个回路254点，总计可达到4064点。联动控制集总线、多线控制于一身，另外包括火警信号输出﹑警铃信号输出等。通过回路总线区显﹑RS485总线区显可显示相应区域器件的报警情况。 1.1.2 监管功能 通过监管部件可完成一些非火灾报警的功能，例如：通过防盗接口可连接防盗探测器。 1.1.3 配套设备 通过RS485接口可连接多线盘﹑手动盘﹑广播盘﹑灭火盘﹑区显﹑电话盘等设备，RS485设备总数为96台。可以构成一个完整、实用的报警联动控制系统。 1.1.4 联网功能 提供外部CAN接口（本控制器需插入CAN2000卡），以区域机方式接入其它控制器或CRT管理系统组成的网络。也可以通过此接口控制其它网络设备或加入到其它系统中。 1.1.5 打印功能 微型热敏打印机实时打印报警信息，可打印全部信息或只打印火警信息或只打印联动信息。1.1.6历史记录存储 各种报警及操作信息均有详细的记录，全部记录、火警记录、联动记录分别存储，各为999条。 1.1.7 检测探测器的应用环境 可实时读取探测器监视范围内的采样数据，既可以采样单点数据又可以采样回路数据，便于分析和比较。这项功能对于了解探测器的工作环境和自身的工作状态有很大的帮助。
中国亿万电器网>> 亿万论坛>> 其他技术交流区>> 【其它配电技术】>> 《火灾自动报警系统设计规范》GB50116-98 《火灾自动报警系统设计规范》GB50116-98追风战士,2005-12-03 17:18:32 《火灾自动报警系统设计规范》GB50116-98 1 总则 1.0.1 为了合理设计火灾自动报警系统，防止和减少火灾危害，保护人身和财产安全，制定本规范。 1.0.2 本规范适用于工业与民用建筑内设置的火灾自动报警系统，不适用于生产和贮存火药、炸药、弹药、火工品等场所设置的火灾自动报警系统。 1.0.3 火灾自动报警系统的设计，必须遵循国家有关方针、政策，针对保护对象的特点，做到安全适用、技术先进、经济合理。 1.0.4 火灾自动报警系统的设计，除执行本规范外，尚应符合现行的有关强制性国家标准、规范的规定。 2 术语 2.0.1 报警区域 Alarm Zone 将火灾自动报警系统的警戒范围按防火分区或楼层划分的单元。 2.0.2 探测区域 Detection Zone 将报警区域按探测火灾的部位划分的单元。 2.0.3 保护面积 Monitoring Area 一只火灾探测器能有效探测的面积 2.0.4 安装间距 Spacing 两个相邻火灾探测器中心之间的水平距离。 2.0.5 保护半径 Monitoring Radius 一只火灾探测器能有效探测的单向最大水平距离。 2.0.6 区域报警系统 Local Alarm System
由区域火灾报警控制器和火灾探测器等组成，或由火灾报警控制器和火灾探测器等组成，功能简单的火灾自动报警系统。 2.0.7 集中报警系统 Remote Alarm System 由集中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成，或由火灾报警控制器、区域显示器和火灾探测器等组成，功能较复杂的火灾自动报警系统。 2.0.8 控制中心报警系统 Control Center Alarm System 由消防控制室的消防控制设备、集中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成，或由消防控制室的消防控制设备、火灾报警控制器、区域显示器和火灾探测器等组成，功能复杂的火灾自动报警系统。 3 系统保护对象分级及火灾探测器设置部位 3.1系统保护对象分级 3.1.1 火灾自动报警系统的保护对象应根据其使用性质、火灾危险性、疏散和扑救难度等分为特级、一级和二级，并宜符合表3.1.1的规定。 注1：一类建筑、二类建筑的划分，应符合现行国家标准《高层民用建筑设计防火规范》GB 50045的规定；工业厂房、仓库的火灾危险性分类，应符合现行国家标准《建筑设计防火规范》GBJ16的规定。 注 2：本表未列出的建筑的等级可按同类建筑的类比原则确定。 3.2 火灾探测器设置部位 3.2.1 火灾探测器的设置部位应与保护对象的等级相适应。 3.2.2 火灾探测器的设置，应符合国家现行有关标准、规范的规定，具体部位可按本规范建议性附录D采用。 4 报警区域和探测区域的划分 4.1 报警区域的划分 4.1.1 报警区域应根据防火分区或楼层划分。一个报警区域宜由一个或同层相邻几个防火分区组成。 4.2 探测区域的划分
消防广播系统使用操作流程 为确保酒店在紧急情况下人和物的安全，有效利用本大厦现有的消防设备设施，充分发挥器材设施的功效作用，特制定此操作流程。具体使用操作如下; 一、确认火情 如在本大厦某区域发生火警，消防监控中心应即时派巡逻队员赶赴现场确认火情，并利用对讲机、电话等通讯工具与消防中心及事故现场总指挥保持联络，确保各项指令的上传下达。 二、选择消防广播的通报方式及区域 消防中心人员应根据火场总指挥的命令指示或火场情况，遵循"先重点，后一般，由近至远"的原则，选择适当的通报方式及通报区域。 1、火警情势通报 1）单一区域（楼层）的火警情势通报 消防监控中心在确认火情较小并已及时得到控制，且没有对相邻部门或楼层造成影响时，应启用消防广播分区呼叫系统，手动按下与发生火警的部门或区域相对应的"选择按钮",只针对火警区域进行火警情势通报。 2）多部门、多楼层的火警情势通报 消防监控中心在确认火势情况已得到控制，但因烟雾等其他因素对相邻部门或楼层有较大影响时，应及时启用消防广播分区呼叫系统，采用"N+1"方式（即起火楼层+上、下各一层）手动按下与发生火警的部门以及相邻部门区域（楼层）相对应的"选择按钮",进行火警情势通报。 2、紧急疏散广播 1）火警区域（楼层）的紧急疏散广播 消防中心在接到火场总指挥下达疏散起火区域（楼层）人员的命令指示时，应迅速启用消防广播分区呼叫系统，采用"N+1"方式（即起火楼层+上、下各一层）手动按下与发生火警的部门或区域相对应的"选择按钮",进行人员疏散紧急广播。 2）全楼、全员的紧急疏散广播 消防中心在接到火场总指挥下达紧急疏散大厦所有人员的命令指示时，应遵循"先重点，后一般，由近至远"的原则，对起火楼层区域、重点部位（财务部，高层楼层，档案室等等）依次有序地启动消防自（手）动报警广播系统，进行人员疏散广播。 三、广播内容 当发生火警等紧急事故时，为及时让全体人员了解事故现场的情况，或及时组织人员安全有序地疏散。消防中心人员必须严格遵照《消防事故广播操作流程》的标准，选择正确的播报方式，并按照此广播稿进行事故播报。 1、火警情势通报 1）播报内容："各位业主、同事请注意，现在X号楼X单元发生火警，起火部位是X层X房间。现场火情已在火情已在控制中，为确保您们的安全，请大家不要惊慌，在工作人员的正确指引下，有序地通过疏散楼梯撤离到安全地带，疏散时不要拥挤，优先照顾好老人，孕妇和小孩，疏散时不要乘坐电梯，谢谢" 2）英文：（待译）
目录 1编制依据 (1) 1.1.施工图纸 (1) 1.2.相关资料、标准、规范 (1) 2分部（分项）工程概况 (2) 3施工部署 (4) 3.1.总体部署原则： (4) 3.2.施工阶段划分 (4) 4施工准备 (4) 4.1.施工准备流程图 (4) 4.2.技术准备 (5) 4.3.物资准备 (6) 4.4.组织准备 (8) 4.5.建立、健全的各项管理制度 (10) 4.6.施工现场及场外的准备 (10) 5主要施工方法 (11) 5.1.施工工艺流程 (11) 5.2.线缆敷设 (11) 5.3.分线箱安装 (12) 5.4.设备安装 (13) 5.5.系统调试 (17) 6质量标准和验收 (20) 6.1.质量控制标准 (20) 7施工、安全防护、消防、临时用电、环保等注意事项 (21) 7.1.产品保护 (21) 7.2.安全和环保措施 (21)
1编制依据 1.1. 施工图纸、设计变更 1.1.1.《国家体育场电讯工程深化施工图第三册公共广播系统》 1.1. 2.设计变更：EM_07_**10、DM_07_**10、EM_07_**19、DM_07_**19 1.2. 相关资料、标准、规范 序号名称编号 1 《智能建筑设计标准》GB/T50314-2000 2 《电气装置安装工程电缆线路施工及验收规范》GB50168-92 3 《民用建筑电气设计规范》JGJ/T16-92 4 《高层民用建筑设计防火规范》GB50045-95 5 《火灾自动报警系统设计规范》GB50116-1998 6 《消防联动控制设备通用技术条件》GB16806-1997 7 《火灾自动报警系统施工及验收规范》GB50116-92 8 《厅堂扩声系统声学特性指标》GYJ25—86 9 《电气装置安装工程电气设备交接实验标准》GB50150-91 10 《语言清晰度指数的计算方法》GB/T15485 11 《声频放大器测量方法》GB9001-88 12 《传声器测量方法》GB9401-88 13 《磁带录音机测量方法》GB2018-87 14 《收录机相关参数和测量方法》GB4878-85 15 《传声器的主要性能测量方法》GB9396-88 16 《信息技术设备包括电气设备的安全》GB4943-95 17 《厅堂扩声系统设备互联的优选电气配接法》SS2112-82 18 《电子设备雷击保护导则》GB7450-87
在外线、MP3 原播音状态。 ① 【音量-】调节。 ②/ 歌曲名。 1.1 分区启闭 按【数字】+【确认】开启已经设定在相应干线中的分区（开启未设置过的分区会提示×号，重复开启已开启的分区会提示√），按【数字】+【退出】可以关闭相应分区。可以利用统配符*号简化操作，统配符*号代表0-9，比如01000*，代表010000、010001、010002….010009共10个分区号码。【******】+【确认】可以开启所有的分区，在有开启的分区时按【******】+【退出】可以关闭所有的分区。 如果已经设置了分组，那么操作【数字】+【分组】键可统一启闭分组中的分区。所启动分组中的分区进行叠加。例如：输入“01”再按【分组】键，即开启第一组中的分区；此时，如果继续输入“02” 再按【分组】键，即开启第一组和第二组两个组中的分区。重复以上操作，即关闭相应分区。 当前页面显示不下所有开启的分区信息时，会出现图2-12所示的下翻提示符。操作【上翻】、【下翻】键可翻页查看所有分区（在mp3播音时为区别于mp3歌曲的选曲功能，【上翻】、【下翻】长按才是分区开启情况查看）（以上操作都需要在解锁状态下应用）。 根目录 music 图2-16 12 北京欢迎你
1.2 手动模式切换 参照2.1的方法解锁后，按【手动】键，进入手动操作模式，绿色指示灯亮。手动模式下接收到消防控制器的火警信号，不自动进入消防应急广播模式。只显示消防警报信息3s ，同时红色火警指示灯亮。手动模式下的其他功能都与自动模式下相同，这里不再赘述。 1.3 预录音 应急广播中的语音信息需要预先录制，时长限制在5分钟以内。 通过话筒可以给应急广播录音，具体 操作方法是，在锁定状态下，先按 切换到话筒背景播音模式， 按并输入密码123456后 按确认键解锁，此时再按预录音开始，再次按 预录音结束。（用 话筒做应急预录音时最好先按下话筒侧键,再按开始，录音结束后， 图 3-17 图 2-18 图2-19

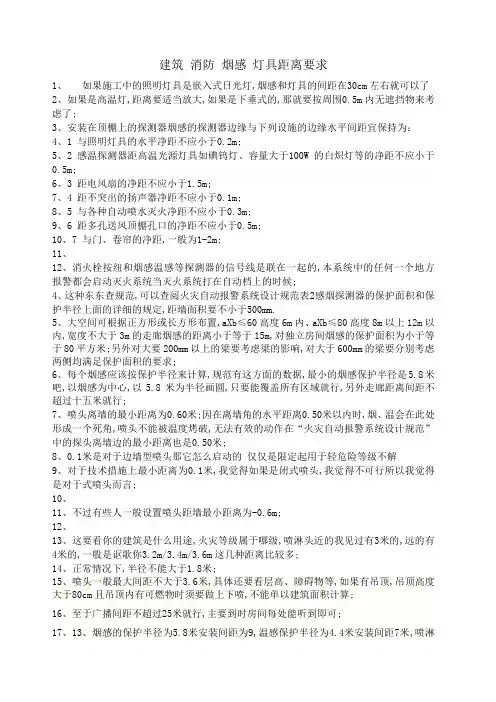

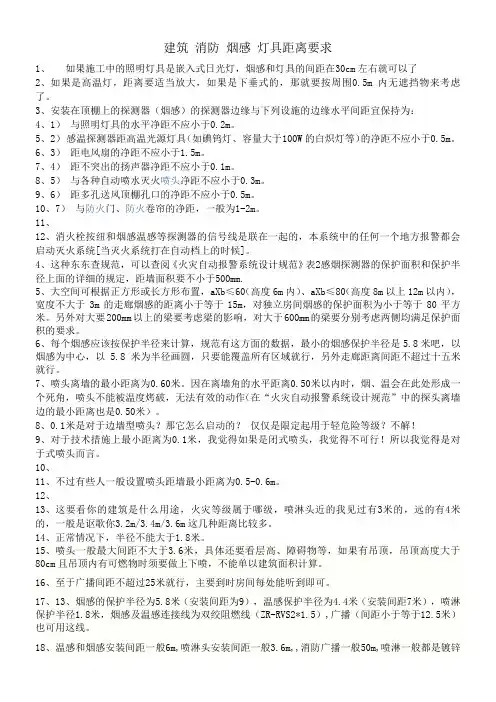

消防里烟感、灯具、广播距离要求 1、如果施工中的照明灯具是嵌入式日光灯，烟感和灯具的间距在30cm左右就可以了如果是高温灯，距离要适当放大，如果是下垂式的，那就要按周围内无遮挡物来考虑了。 2、安装在顶棚上的探测器（烟感）的探测器边缘与下列设施的边缘水平间距宜保持为： 1）与照明灯具的水平净距不应小于。 2）感温探测器距高温光源灯具（如碘钨灯、容量大于100W的白炽灯等）的净距不应小于。 3）距电风扇的净距不应小于。 4）距不突出的扬声器净距不应小于。 5）与各种自动喷水灭火喷头净距不应小于。 6）距多孔送风顶棚孔口的净距不应小于。 7）与防火门、防火卷帘的净距，一般为1-2m。 3、消火栓按纽和烟感温感等探测器的信号线是联在一起的，本系统中的任何一个地方报警都会启动灭火系统[当灭火系统打在自动档上的时候]。 4、这种东东查规范，可以查阅《火灾自动报警系统设计规范》表2感烟探测器的保护面积和保护半径上面的详细的规定，距墙面积要不小于500mm. 5、大空间可根据正方形或长方形布置，aXb≤60（高度6m内）、aXb≤80（高度8m以上12m以内），宽度不大于3m的走廊烟感的距离小于等于15m，对独立房间烟感的保护面积为小于等于80平方米。另外对大要200mm以上的梁要考虑梁的影响，对大于600mm的梁要分别考虑两侧均满足保护面积的要求。?
