酒店综合楼
--给排水专业计算书
设计：
校对：
审核：
日期：
设计单位：
给排水计算
一、生活给水系统有关计算： 1、管道的水力计算
该楼为二类综合楼，竖向不分区，院区水源为自备井水，建筑内给水由屋顶生活水箱竖向供给；游泳池给水由室外泵房泵给，与建筑给水分开设置。很明显，只要管网压力满足七层给水的压力要求即可满足要求。 下面进行该楼给水管的水力计算： (1) 七层给水引入管水压计算： 采用当量法计算
计算原理参照《建筑给水排水设计规范GB50015-2003》（2009年版），采用公共建筑采用当量法

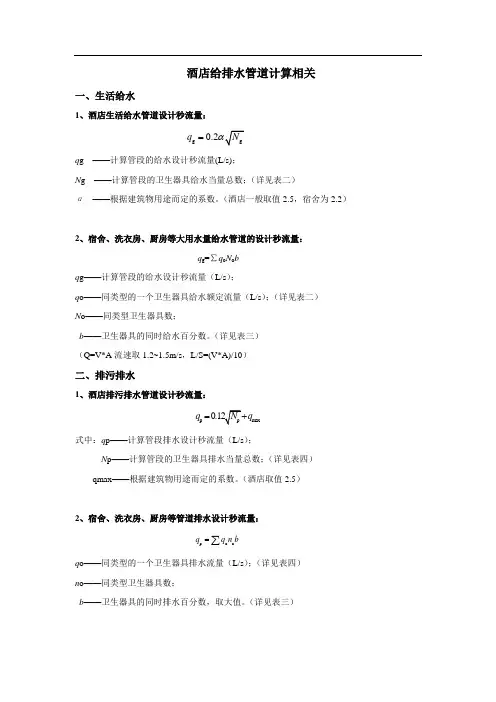

基本计算公式
g
N α2.0=g q
式中：
q g -计算管段的给水设计秒流量（L/s ） N g -计算管段的卫生器具给水当量总数 α-根据建筑物用途而定的系数：2.5 建筑类型：宿舍（Ⅰ、Ⅱ类）、旅馆、招待所、宾馆 计算结果：
给排水计算书 1．给排水设计依据: 1.《人民防空地下室设计规范》 GB50038-2005 2.《人民防空工程防化设计规范》 RFJ013-2010 3.《人民防空工程设计防火规范》 GB50098-2009 4.《人民防空工程柴油电站设计标准》 (RFJ2-91) 5.《人民防空医疗救护工程设计标准》 (RFJ005-2011) 6.《建筑给水排水设计规范》 GB50015-2003（2009版) 2．工程概况： 本工程平时功能为汽车库，战时为甲类防空地下室，共含有11个防护单元、1个移动电站、1个固定电站。其中8个防护单元防护等级为二等人员掩蔽部，2个防护单元为物资库，防护等级为核6级、常6级，防化等级为丙级；1个防护单元为中心医院，防护等级为核5级常5级，防化等级为乙级。 三．战时水箱容积计算： 1.防护单元一(二等人员掩蔽所)：
a 战时生活用水量 掩蔽人数m=1050, q生=4L/人.日生活储水时间t=7天 Q1=1.15m.q.t/1000=1.15×1050×4×7/1000=33.8m3 口部洗消水量 3m3 人员简易洗消用水量0.6 m3 Q生=33.8+3+0.6=37.4m3取38m3 设38T生活水箱一个：尺寸为5000×4500×2000 临战安装 b战时饮用水量 掩蔽人数m=1050, q生=4L/人.日生活储水时间t=15天 Q饮=1.15m.q.t/1000=1.15×1050×4×15/1000=72.4m3取76m3 设38T饮用水箱两个：尺寸分别为：5000×4500×2000 临战安装 2.防护单元二(二等人员掩蔽所)： a 战时生活用水量 掩蔽人数m=1000, q生=4L/人.日生活储水时间t=7天 Q1=1.15m.q.t/1000=1.15×1000×4×7/1000=32.2m3 口部洗消水量 3m3 人员简易洗消用水量0.6 m3 Q生=32.2+3+0.6=35.8m3取38m3
1.建筑给水系统设计 (1) 给谁用水定额及时变化系数 (1) 最高日用水量 (1) 最大时用水量 (1) 设计秒流量 (1) 给水管网水力计算 (1) 水表的选择及水头损失计算 (5) 水表选择 (5) 给水系统所需压力 (6) 2.建筑排水系统设计 (7) 生活排水设计秒流量计算公式 (7) 排水定额 (7) 排水管网的水力计算 (7) 横管的水力计算 (7) 立管计算 (11) 3.建筑消防系统设计 (12) 消防栓布置 (12) 水枪喷嘴出所需的水压 (13) 水枪喷嘴的出流量 (14) 水带阻力 (14) 消火栓口所需水压 (14) 水力计算 (15) 消防水箱 (16)
1.建筑给水系统设计 给谁用水定额及时变化系数 已知，该办公楼预计工作人员250人，查手册可知办公楼的每人每班最高日用水量为30，小时变化系数Kh 为，使用时数8h 。 最高日用水量 d m d mq Q d d /10/L 10000402503==?==； 式中 d Q --最高日用水量，d m /3； m —用水人数； d q —最高日生活用水定额，L/（人.d ） 最大时用水量 h Q =Q p ·K h=（Q d /T ）·K h=h 设计秒流量 根据规范，办公楼的生活给水设计秒流量计算公式为： N q g g α 2.0=（L/s ） 其中，α取值，则N q g g 3 .0=， N g 为计算管段卫生器具给水当量总数，s 为一个当量。 给水管网水力计算 1、计算步骤 1) 绘制轴测图，根据轴测图选择最不利配水点，确定计算管道；
2)以计算管段流量变化处为节点，从最不利配水点开始进行节点编号，将计算 管段划分为计算管段，并标出两节点计算管段的长度； 3)根据设计秒流量公式，计算各管段的设计秒流量值； 4)进行给水管网的水力计算； 5)确定非计算管路各管段的管径。 2、水力计算 该办公楼共五层，因第五层没有用水设施，不需要考虑，只需要对第三层进行分析，找出管路的最不利点，现对JL-1,JL-2，进行编号计算，其水力计算图如下。 JL-2管路 JL-1管路
建筑给排水课程设计说明书及计算书
目录 设计依据________________________________________________________ - 0 - 设计围__________________________________________________________ - 0 - 工程概况________________________________________________________ - 0 -
生活给水系统计算________________________________________________ - 1 - 1、高层给水计算_____________________________________________ - 1 - 1）各卫生间给水系统计算表_______________________________ - 2 - 2）顶层用户给水系统干管计算表___________________________ - 9 - 3）高层用户给水系统计算表______________________________ - 11 - 2、低层给水计算____________________________________________ - 13 - 3、水表选择________________________________________________ - 17 - 4、地下室加压水泵的选择____________________________________ - 18 - 生活污水排水系统计算___________________________________________ - 19 - 1、住宅卫生间排水计算______________________________________ - 19 - 2、厨房排水计算____________________________________________ - 23 - 3、商场公共卫生间排水计算__________________________________ - 26 - 4、排水附件的设置__________________________________________ - 28 - 5、检查井的设置____________________________________________ - 29 - 6、化粪池的设置____________________________________________ - 29 - 消火栓系统计算_________________________________________________ - 29 - 1、消火栓的布置___________________________________________ - 29 - 2、消防水量________________________________________________ - 31 - 3、水枪充实水柱高度的确定__________________________________ - 31 - 4、水枪喷嘴处所需压力计算__________________________________ - 32 - 5、水枪喷嘴出流量计算______________________________________ - 32 - 6、水带阻力计算____________________________________________ - 33 - 7、消火栓口所需压力计算____________________________________ - 33 - 8、消防系统管材选择________________________________________ - 33 - 9、水力计算________________________________________________ - 33 -
给排水计算书 一、生活用水 1、用水量计算： 1000 m3/h 室外消防用水量：30L/S；室内消防用水量：30L/S；火灾延续时间T=3hr。 自动喷淋用水量：26L/S；火灾延续时间T=1hr。 2．给水方式 1)、生活给水方式： A. 高区：采用地下室生活水池－生活变频水泵－用水点的供水方式。生活 水池及水泵房设于D段地下室。 B. 低区：三层及三层以下直接利用市政压力供水（市政水压0.30Mpa）。 压力复核：H（34m）≥H1+H2+H3=11.75+12+10＝33.75m H1：最不利点与供水点最低水位高差：1+9.65+1.1；（室外管网埋深按照1m
计算） H2：管路全部水头损失：3+3+6米（水表在生活用水工况时，取0.03Mpa；管道倒流防止器的局部水头损失，取0.06MPa）； H3：最低工作压力0.10MPa； 2)、水池及水箱计算： 由生活（水箱）水池—变频水泵—用水点系统供水部分，水池水泵设于地下室设备房内。 生活冷水箱容积取58 m3,设于地下室设备房内。 消防水池容积为30×3.6×3+26×3.6×1=417.6m3（取432 m3） 市政给水管网引入两根DN200给水管道，在建筑红线内形成给水环状管网，可以满足室外消防用水量；因此消防水池不储存室外消防用水量，消防水池有效容积取432m3，储存全部室内消防用水量。 3)、生活变频水泵计算： 生活水泵主要供给四层及四层以上部分用水： 最高日用水量为354m3/d，最大时用水量为40.50m3/hr； 高区的最高日用水量为232m3/d,生活水池的有效容积取高区的最高日用水量的25%。 生活变频调速泵组型号SHV20/SV3003F55T：Q=31 m3/h; 气压罐Φ800；水泵扬程计算：H≥H1+H2+0.01V2/2g； H1储水池最低水位与高位水箱入口处高程差；26.75+5.85+1.2＝33.8m H2管路（吸水管口至高位水箱入口处）的全部水头损失取1.41×1.3=1.83m；H≥33.8+15+ 1.83＝50.63米,取55米; 最不利管路水头损失计算表 序号
青岛天迅电气有限公司二期厂房 建筑给水排水设计计算书 （一） 计算依据： 根据中华人民共和国现行的《建筑给水排水设计规范》（GB50015-2003）、《建筑设计防火设计规范》（GB 50016-2006）等规范规定。 （二） 计算内容： （1）给水系统： 1. 办公楼卫生间及食堂厨房的给水计算。 2. 办公楼卫生间及食堂厨房的排水计算。 3.室外化粪池、隔油池的计算与选型。 4.消防给水系统的计算。 (三) 计算过程： 1. 办公楼卫生间及餐厅食堂的给水计算 根据规范办公楼给水设计秒流量公式为： q g =0.2αNg 式中q g ——计算管段的给水设计秒流量； Ng ——计算管段的卫生器具给水当量总数； α—— 根据建筑物用途而定的系数 办公楼取1.5 餐厅的厨房给水管道设计秒流量为： q g =b N q 00∑ 式中q g ——计算管段的给水设计秒流量； q 0——同类型的一个卫生器具给水额定流量； N 0——同类型卫生器具； b ——卫生器具的同时给水百分数； 2. 办公楼卫生间及食堂厨房的排水计算 根据规范办公楼生活排水管道设计秒流量公式为： max 12.0q N q P p +=α 式中p q ——计算管段排水设计秒流量； P N ——计算管段的卫生器具排水当量总数； α——根据建筑用途而定的系数 取2.0 max q ——管段上最大一个卫生器具的排水流量
餐厅的厨房排水管道设计秒流量为： q g =b N q 00∑ 式中q g ——计算管段的排水设计秒流量； q 0——同类型的一个卫生器具排水流量； N 0——同类型卫生器具； b ——卫生器具的同时排水百分数； 3.室外化粪池、隔油池的计算与选型 化粪池计算公式： 污水部分容积：1000241?= Nqt V 污泥部分容积：1000)00.1(2 .1)00.1(2?-?-=c K b NT V α 化粪池总有效容积：V = V1 + V2 已知条件： N ：化粪池实际使用人数：25人 q ：生活污水量：25升/人·天 t ：化粪池污水停留时间：12小时 α：每人每天污泥量：0.4升/人·天 T ：污 泥 清 掏 周 期：180天 b ：进化粪池新鲜污泥含水率：95% c ：发酵浓缩后污泥含水率：90% K ：污泥发酵后体积缩减系数：0.8 计算过程： 313.01000241225251=???= V ()()1000 90.000.12.18.095.000.11801507.02?-??-???=V 512.1= 立方米824.1512.1313.0=+=V 选用2号化粪池详见图集L03S002-114 隔油池参照图集L03S002-12设计参数确定型号为乙型隔油池
给排水设计计算书
万科红三期给排水设计计算书 一、生活给水 （一）用水量计算 1、保障房140户，2人/户，250L/人·日计，则最高日生活用水量=2X250X140/1000=70(m3/d)； 2、住宅720户，3.5人/户，250L/人·日计，则最高日生活用水量 =3.5X250X720/1000=630(m3/d)； 3、公寓324户，4人/户，300L/人·日计，则最高日生活用水量 =4X300X324/1000=388.8(m3/d)； 4、办公楼建筑面积为29938.4m2，有效面积按60%建筑面积计，人均有效面积为6m2，则实际使 用人数约为3000人，50L/人·班计，则最高日生活用水量=50X3000/1000=150(m3/d)； 5、商业建筑面积为19947.27m2，有效面积按80%建筑面积计，每m2营业厅面积6L/日，则最高 日生活用水量=19947.27X0.8X6/1000=95.7(m3/d)。 本工程分2个生活水池：生活水池和商业水池各一座，其中生活水池供保障房、住宅及幼儿园使用，公寓、办公楼和商业用水由商业水池供给。 生活水池容积：(70+630 )x20%=140m3 商业水池容积：(388.8+150+95.7)x20%=126.9m3，取130m3 （二）分区计算 地块周边市政管网水压极低，除地下车库冲洗水采用直供水外，所有楼层考虑加压供水。 住宅生活给水系统分高、低两个区：
低区： 4、5栋 3~14层， 6~8栋 2~14层，保障房3~14层 高区： 4~6栋 15~32层， 7、8栋 15~31层 商业给水系统分高、中、低两个区： 低区：-1~2层 中区：公寓：3~16层，办公楼3~11层（其中3层无卫生间） 高区：公寓：17~30层，办公楼12~22层 （Ⅰ）住宅低区： a)住宅： Ng4低= Ng5低=（4.75X4+4）X12=276 , Ng7低= Ng8低=（4.75X4+4）X13=299 Ng6低=（4.75+6）X2X13=279.5 b)保障房： Ng10低=4X10X12=480 查表得q4低≈4.4L/s ，q5低≈4.4L/s ，q6低≈4.4L/s ，q7低≈4.6L/s ，q8低≈4.6L/s ，管径为DN80 ；q10低≈6.52L/s ，管径为DN100 ； Ng总低=1909.5，查表得q总低=17.10L/s ，管径为DN150 ； 又∵H 低区=5+48.1+15+15=83.1m，实际值按计算值的1.05倍计，得H 低区 ≈87.3m ∴主泵DL65-16x6，工作时Q=9.0L/s，H=86m，N=15KW，3台，2用1备 辅泵DL50-15x6，工作时Q=3.8L/s，H=86m，N=5.5KW，1台 （Ⅱ）住宅高区： Ng4高= Ng5高=（4.75X4+4）X18=414 , Ng7高= Ng8高=（4.75X4+4）X17=391 Ng6低=（4.75+6）X2X17=365.5 查表得q4高≈5.6L/s ，q5高≈5.6L/s ，q6高≈5.2L/s ，q7高≈5.5L/s ，
Xxxxxxxxxxxxxx学校 电气xxxx班 姓名：xx 指导教师；xx 学号：xxxxxxxxx 2011-5-10
一、工程概况： 该大楼是一栋办公大楼，该建筑地下一层，地上十一层，高度为35米，地下室为设备用房，包括水泵、水池、空调机房、报警阀用房、汽车库、高低压配电室、变电室。底层至十一层为办公室。 给水水源：本建筑物以城市给水管网作水源，建筑物北向有城市给水，管径DN500mm ,市政可提供水源280Kpa 。 排水条件： (1)城市排水管网为雨污分流排水系统。 (2)室外排水管网位于建筑物北向，排水管管径为ф500mm, 相对标高为了-2.0米, 雨水管径为ф1000mm，相对标高为-2.5米。 二、设计范围 设计给排水平面图：建筑给水管道布置、建筑排水管道布置、室内消火栓布置、自动喷水系统布置、 设计给排水系统图：给水系统、排水系统、消火栓系统、自动喷水系统、大样图：卫生间大样图、泵房大样图、集水池大样图室外给排水平面图：室外给排水管道布置、室外给排水管道附件、检查井、阀门井 三、设计依据： 1、《建筑给水排水设计规范》GB 50015-2003； 2、《全国民用建筑工程设计技术措施?给水排水》； 3、《高层民用建筑设计防火规范》GB 50045-95 (2001年版)； 4、《自动喷水灭火系统设计规范》GBJ 50084-2001； 5、《建筑灭火器配置设计规范》GBJ 140-90 (1997年版)； 6、上海市消防局沪消发[2002]37号《关于规范建筑灭火器配置的
通知》； 7、《民用建筑水灭火系统设计规范》DGJ08-94-2001； 8、其它现行的有关设计规范、规程和规定； 9、有关主管部门对方案设计的审查意见； 10、业主提出的设计要求； 11、建筑工种提供的图纸；
给排水专业计算书 项目名称： 一、给水量排水量计算： 1、生活给水各用水项目用水量汇总表表1 序号用水项目 名称 使用人 数 或单位 数 单位 用水 量 标准 (L) 小时变 化 系数 (K) 使用时 间(h) 用水量(m3) 平均 时 最大 时 最高 日 1 住宅845人每人 每日 150 2.74 24 5.3 14.5 126.8 2 物业管理10人每人 每班 40 1.5 8 0.05 0.075 0.4 3 绿化及道 路洒 5413 m2 每m2每 次 2 1 2 5.4 5.4 10.8 4 小计10.8 20.1 138 5 未预见水 量 按本表1至4项之和的10%计 1.1 2.0 13.8 6 合计11.9 22.1 151.8 2、排水量按给水量的90%计算，最高日排水量为136.62m3. 3、消防用水量： 序号消防系统 名称 消防用水量 标准 火灾延续 时间 一次灭火用 水量 备注 1 室外消火 栓系统 20L/s 2h 144m3 由城市管 网提供 2 室内消火 栓系统 20L/s 2h 144m3 由消防水 池供合 计 288m3 4、屋面雨水排水系统： 4.1.暴雨强度公式（参考天水公式） q=（37.104+33.385lgT E）/（t +18.431）1.131 4.2.设计参数： 1).设计降雨历时：t=5min 2).设计重现期：P=3a；
4.3.屋面径流系数：Ψ=0.9 从而，屋顶雨水流量计算如下表： 楼号面积（m2）雨水流量（L/s） 3#楼621.84 13.97 4#楼705.46 15.83 5#6#楼773.82 17.38 二、水力计算： 1、生活给水管道水力计算： 1.1、水头损失计算公式，采用海澄-威廉公式：i=105C h-1.85d j-4.87q g1.85 C h取值为，各种塑料管及衬塑管C h =140，普通钢管C h =100，不锈钢管C h =130. 1.2、卫生间给水立管管径选择： 1.2.1、立管管径及水头损失计算：一户为一卫生间一厨房时,卫生器具为，低水箱大便器一个，洗脸盆一个，洗涤盆一个，洗衣机龙头一个，淋浴器一个；计算如下表. 户数累计卫生器具 当量总数N 累计设计总 秒流量 （L/s） 累计沿程水头 损失（Mpa） 立管管径 （DN） L x-1- L x 流速 （m/s） 1 4.0 0.41 0.017 25 0.83 2 8.0 0.58 0.0081 32 0.72 3 12.0 0.72 0.0090 32 0.89 4 16.0 0.83 0.0111 32 1.03 5 20.0 0.93 0.0132 40 0.74 6 24.0 1.03 0.0200 40 0.82 7 28.0 1.11 0.0271 40 0.89 8 32.0 1.19 0.0352 50 0.61 单个立管沿程水头损失为：0.02Mpa 局部水头损失：按沿程水头损失的25%计算。 单立管总水头损失：0.02*1.25=0.025Mpa，预留水头0.1Mpa. 2、生活排水管道水力计算： 2.1、卫生间排水立管管径选择： 2.1.1、排水设计秒流量计算公式按：q p=0.12a*N p^0.5+q max 2.1.2、立管管径计算：卫生间卫生器具为，低水箱大便器一个，洗脸盆一个，洗衣机龙头一个，淋浴器一个；计算如下表. 卫生间数累计卫生器具 当量总数N 累计设计总 秒流量 （L/s） 立管管径 （DN） 1 8. 2 2.02 100 6 49.2 2.76 100 11 90.2 3.21 100 12 98.4 3.29 100
目录 第一章室内冷水系统 (3) 一竖向分区 (3) 二用水量标准及计算 (3) 三冷水管网计算 (4) 四引入管及水表选择 (9) 五屋顶水箱容积计算 (10) 六地下贮水池容积计算 (11) 七生活水泵的选择 (11) 第二章室内热水系统 (12) 一热水量及耗热量计算 (12) 二热水配水管网计算 (12) 三热水循环管网计算 (15) 四循环水泵的选择 (16) 五加热设备选型及热水箱计算 (17) 第三章建筑消火栓给水系统设计 (18) 一消火栓系统的设计计算 (18) 二消防水泵的选择 (20) 三消防水箱设置高度确定及校核 (20) 四消火栓减压 (20) 五消防立管与环管计算 (21) 六室外消火栓与水泵接合器的选定 (21)
第四章自动喷水灭火系统设计 (22) 一自动喷水灭火系统的基本设计数据 (22) 二喷头的布置与选用 (22) 三水力计算 (22) 四水力计算 (23) 五自动喷水灭火系统消防泵的选择 (26) 第五章建筑灭火器配置设计 (28) 第六章建筑排水系统设计 (29) 一排水管道设计秒流量 (29) 二排水管网水力计算 (29) 三化粪池设计计算 (33) 四户外排水管设计计算 (34) 第七章建筑雨水系统设计 (35) 一雨水量计算 (35) 二水力计算 (36)
第一章室内冷水系统 一.竖向分区 本工程是一栋十二层高的综合建筑，给水分两个区供给。一、二、三层商场和办公室作为低区，由市政管网直接供水；三至十二层客房作为高区，由屋顶水箱供水。 二.用水量标准及用水量计算 1.确定生活用水定额q d 及小时变化系数k h。 根据原始资料中建筑物性质及卫生设备完善程度，按《建筑给水排水规范》确定用水定额和小时变化系数见下，未预见用水量高区按以上各项之和的15%计，低区按10%计。列于用水量表中。 2.用水量公式： ①最高日用水量 Q d =Σmq d /1000 式中 Qd：最高日用水量，L/d； m：用水单位数，人或床位数； q d ：最高日生活用水定额，L/人.d，L/床.d，或L/人.班。 ②最大小时生活用水量 Q h =Q d K h /T 式中 Q h ：最大小时用水量，L/h； Q d ：最高日用水量，L/d； T： 24h； K h ：小时变化系数，按《规范》确定。⑴.高区用水量计算 客房：用水单位数：324床； 用水定额：400L/（床/d）； 时变化系数Kh=2； 供水时间为24h 最高日用水量Qd=324×400=129600L/d 最高日最大时用水量Qh=Kh×Qd/24=10.8 m3/h 未预见水量:按15％计，时变化系数Kh=1. 最高日用水量Qd=129600×15％=19400L/d 最高日最大时用水量Qh=19400/24=0.81 m3/h ⑵.低区用水量计算 办公：用水单位数：442×2×60％/7=76人 用水定额50L/（人*班） 时变化系数Kh=1.5
1．一住宅建筑给水系统，经计算总水表通过的设计流量为52m3/h，欲选用LXL-DN80mm的水表，其最大流量为100 m3/h，额定流量为60m3/h，试计算水表的水头损失。 2．某办公楼建筑给水系统，水泵从贮水池抽水，其吸水管和压水管总长为50m，至贮水池最低水位 0.00m，至水管最高水位为30.00m，已知该管路水头损失为5.16mH2O,试计算水泵所需总扬程。 3．已知某城市最高日用水量标准为100l/人.d的办公楼一座共五层，每层洗手间内设冲洗水箱大便器3个，污水池一个，普通水龙头5个。求该楼引入管中的设计秒流量以及横支管的设计秒流量。 4．某建筑物拟定设气压给水设备供水方式，已知住宅楼共100户，每户平均4人，用水量定额为160ｌ／人．ｄ，时变化系统Ｋｈ＝4.5，Ｐｍｉｎ＝280ＫＰａ，Ｐｍａｘ＝400ＫＰａ，求隔膜式气压罐的总容积。 5．某旅馆建筑给水系统选用的给水方式为自动启动水泵供水到管网和水箱，此种工况的水泵出水量ｑｂ＝15ｍ３／ｈ，试求水箱静容积。 6．某办公楼建筑给水系统，水泵的吸水管和压水管总长为40ｍ，自-0.30最低水位压水到水箱+32.00最高水位，已知该管路水头损失为5.16ｍＨ２Ｏ试求： ●水泵所应具有的总扬程； ●若水泵不从贮水池吸水而从室外给水管网吸水，若室外自来水管网最小的水压为 20ｍＨ2Ｏ时，则此种工况水泵扬程为多少？ 7．一办公楼共十层，层高不超过3.5m，已知外网水压为28mH2O，试确定其合理的给水方式。 8．某集体宿舍的厕所间及浴洗间共设高位水箱大便器8个，小便槽3.0m，洗脸盆12个， 9．某公共建筑物三层。按照建筑物消防规定，该建筑物为中危险级，设有湿式自动喷水灭火系统，选用Ф15玻璃球型喷头，其管网轴测图如下所示，若管路总的沿程水头损失为200ＫＰａ，试按作用面积法和特性系数法计算各管段的流量并确定水泵的出水量和扬程。
一. 给水计算: (一)横支管计算: 采用当量法计算 计算原理参照《建筑给水排水设计规范GB50015-2003》（2009年版），采用公共建筑采用当量法 基本计算公式 g N α2.0=g q 式中： q g -计算管段的给水设计秒流量（L/s ） N g -计算管段的卫生器具给水当量总数 α-根据建筑物用途而定的系数：2.0 建筑类型：办公楼、商场 1．支管1： 计算结果： ２．支管2： 计算结果：
（二）立管计算： 采用当量法计算 计算原理参照《建筑给水排水设计规范GB50015-2003》（2009年版），采用公共建筑采用当量法 基本计算公式 g N α2.0=g q 式中： q g -计算管段的给水设计秒流量（L/s ） N g -计算管段的卫生器具给水当量总数 α-根据建筑物用途而定的系数：2.0 建筑类型：办公楼、商场
计算结果： (三) 水表水头损失值计算: (1)旋翼式水表: K b =Q2 max /100 Q max 为水表的过载流量,(m3/h或L/S) h d =q g 2/K b K b 为水表的特性系数 q g 2为计算管段的给水设计流量,(m3/h或L/S,和Qmax相
同) h d 为水表的水头损失,kPa 公称直径mm(DN) 32 Q max(m3/h) 12 100 100 K b 1.44 q g(m3/h) 4.752 h d 15.6816 二．污水计算： （一）横支管计算： 采用当量法计算 计算原理参照《建筑给水排水设计规范GB50015-2003》（2009年版），采用公共建筑采用当量法 基本计算公式 max α12.0q N q p p += 式中： q p -计算管段的排水设计秒流量（L/s ） N p -计算管段的卫生器具排水当量总数 q max -计算管段上最大一个卫生器具的排水流量（L/s ） α-根据建筑物用途而定的系数：2.0 计算结果：
XXXXX六期F37-2型住宅工程计算书 专业分类给排水 姓名 2008年7月30日
一、工程概况： 本工程位于XXXXX ，为低层住宅，耐火等级为二级，建筑面积xxx m 2，建筑占地面积 xxx m 2，地下1层，地上8层，建筑总高 25.10m 。 管材：给水管为钢衬塑复合管，排水管为PVC-U 排水塑料管。 二、市政条件： 给水：由市政给水管网供水。 高区：市政管径为 DN150，入口水压约 0.59MPa 。 低区：市政管径为 DN100，入口水压约 0.29MPa 。 消防：由市政消防管网供水，管径为 DN200，入口水压约 0.61MPa 。 三、给水管道水力计算： 取最不利的管段进行计算，即取户型二（A ）的JL1-4、JL2-4计算。 a. 给水用水定额与时变化系数 依据《建筑给水排水设计规范》（GB 50015-2003），户型二（A ）有两卫一厨，取4人/户，最高日生活用水定额q=320L/(人?d)，时变化系数Kh=2.5。 b. 最高日用水量 Qd=mq d =4×320=1280L/d=1.75 m 3/d Q d —— 最高日用水量，单位（升/天）； m —— 用水总人数，单位（人）； q d —— 人均生活用水定额，单位（升/人天）。 c. 最高日最大时用水量 q hmax =Q d ×K h ／T =1.28×2.5/24=0.133 m 3/h q hmax —— 最大时生活用水量，单位（m 3/h ）； Q d —— 最高日用水量，单位（m 3）； K h —— 小时变化系数； T —— 用水时间，单位（h ）。 d. 给水管网水力计算 1）设计秒流量计算 按公式q g ＝0.2×U ×N g A 、最大用水时卫生器具给水当量平均出流概率: 00100% 0.23600 h g q m k U N T ??= ???? U o ——生活给水管道的最大用水时卫生器具给水当量平均出流概率（%）； q 0——最高用水日的用水定额； m ——每户用水人数； k h ——小时变化系数； N g ——每户设置的卫生器具给水当量数； T ——用水时数(h)； 0.2—— 一个卫生器具给水当量的额定流量(L/s)。 N g =8.00（洗涤盆1个1.00，洗脸盆2个0.75，大便器2个0.50，淋浴器2个0.75，拖布盆1个1.00，家用洗衣机1个1.00，室外绿化龙头1个1.00（仅一层有），绿化龙头1个1.00。） U 0=320×4×2.5/0.2/8/24/3600×100%=2.31% 取U 0=2.5%
《建筑给水排水工程》课程设计任务书及指导书 一、设计资料 （1）建筑资料 建筑各层平面图、建筑剖面图、厨厕大样图等。 建筑物为六层住宅，采用钢筋混凝土框架结构，层高为3M，室内外高差为0.1M。 （2）水源资料 在建筑物北面有城镇给水管道和城镇排水管道（分流制），据调查了解当在夏天用水高峰时外网水压为190kpa，但深夜用水低峰时可达310kpa；环卫部门要求生活污水需经化粪池处理后才能排入城镇排水管道。每户厨房内设洗涤盆一个，厕所内设蹲式（或坐式）大便器，洗脸盆、淋浴器（或浴盆）及用水龙头（供洗衣机用）各一个。每户设水表一个，整幢住宅楼设总表一个。 二、设计内容 1．设计计算书一份，包括下列内容 （1）分析设计资料，确定建筑内部的给水方式及排水体制。 （2）考虑厨厕内卫生器具的布置及管道的布置与敷设。 （3）室内外管道材料、设备的选用及敷设安装方法的确定。 （4）建筑内部给排水系统的计算。 （5）其它构筑物及计量仪表的选用、计算。 （6）室外管道定线布置及计算（定出管径、管坡等数据及检查井底标高，井径，化粪池进出管的管内底标高等）。 2．绘制下列图纸 （1）各层给排水平面图（1:100）。 （2）系统原理图 （3）厨厕放大图（1:50）。 （4）主要文字说明和图例等。
设计说明书 （一）给水方式的确定 单设水箱供水 由设计任务资料得知，市政给水供水在夏天用水高峰时外网水压为190kpa，但深夜用水低峰时可达310kpa，查规范得知，3层及以下的单位给水供水宜直接市政供水，而4到6层得用户则有水箱供水。 优点：系统简单，投资省，充分利用室外管网水压，节省电耗，拥有贮备水量，供水的安全可靠性较好。 缺点：设置高位水箱，增加了建筑物的结构荷载，降低经济效益，水压长时间持续不足时，需增大水箱容积，并有可能出现断水。 总的来说，整个系统由室外管网供水，下行上给。这种方式不仅节省了材料费用，并且免除了水泵带来的动力费用以及水箱造成的建筑物经济效益降低的问题。 （二）给水系统的组成 整个系统包括引入管、水表节点、给水管网和附件等。 系统流程图为：市政给水管网→室外水表→管道倒流防止器→室外给水环网→户用水表→室内管网 （三）管材及附件的选用 1、给水管材 生活给水管道与室外环网采用不锈钢管，其余配水管采用PP-R给水塑料管。 2、给水附件 DN>50mm的管道及环网上设置闸阀，DN<50mm的管道上设置截止阀。 （四）施工要求 1、室外管道 室外管道采用DN100不锈钢管连接成环状，连接形式为法兰连接，埋设在地下0.7m处，向建筑物内部供水。 2、室内管道 （1）室内管道PP-R给水塑料管采用热熔连接的形式。 （2）室内管道立管采用明装的形式装设在水表间内，支管采用暗装的形式埋在空心墙或暗敷于地板找平层中。同时在管道施工时，注意防漏、防露等问题。 （3）给水管与排水管平时、交叉时，其距离分别大于0.5m和0.15m；交叉处给水管在上。（4）管道穿越墙壁时，需预留孔洞，孔洞尺寸采用d+50mm-d+10mm，管道穿越楼板时应预埋金属套管。 （5）管道外壁之间的最小间距，管径DN≤32时，不小于0.1m；管径大于32mm时，不小于0.15m。 二、排水工程设计 （一）污废水排水工程设计 1、排水体制的选择 根据本工程实际排水条件，该建筑采用污废水合流排水系统，经化粪池处理后排入城市污废水管道。 由于本工程层数较少，采用伸顶通气立管。 2、排水系统的组成 由卫生器具、排水管道、检查口、清扫口、室外排水管道、检查井、化粪池、伸顶通气
给水排水部分 一、 生活给水部分 系统分区：I 区：D3F~2F ；II 区：3F~9F ：III 区：10F~18F ； 1．I 区：生活给水 当量数量小计流量 管径N ∑N l/s mm 洗手盆12323淋浴器0.7510.75洗涤盆166坐式大便器0.542蹲式大便器619114开水间100小便斗0.5 10 5 合计 150.75 3.683409 总当量：∑=75.150N 流量： s l q /98.3= 管径：DN65 II 区：生活给水 当量数量小计流量管径N ∑N l/s mm 洗手盆15656淋浴器0.7500洗涤盆11414坐式大便器0.500蹲式大便器600开水间100小便斗0.5 0合计 70 2.50998 总当量：∑=70N 流量： s l q /51.2= 管径：DN50 III 区：生活给水 当量数量小计流量管径N ∑N l/s mm 洗手盆17272淋浴器0.759 6.75洗涤盆11818坐式大便器0.500蹲式大便器600开水间100小便斗0.5 0合计 96.75 2.950847 总当量：∑=75.96N 流量： s l q /95.2= 管径：DN65
2．中水回用水系统分区：I区：3F~9F；II区：10F~18F； I区：中水回用水 当量数量小计流量管径 N∑N l/s mm 洗手盆100 淋浴器0.7500 洗涤盆100 坐式大便器0.500 蹲式大便器656336 开水间100 小便斗0.52814 合计350 5.612486总当量：∑=350 N流量：s .5 61 =管径：DN80 q/ l 两根立管，每根DN65 II区：中水回用水 当量数量小计流量管径 N∑N l/s mm 洗手盆100 淋浴器0.7500 洗涤盆100 坐式大便器0.513 6.5 蹲式大便器668408 开水间100 小便斗0.53618 合计432.5 6.23899总当量：∑=432 N流量：s =管径：DN80 .6 q/ l 24 3．直饮水系统分区：I区：2F~9F；II区：10F~18F； I区：直饮水 当量数量小计流量管径 N∑N l/s mm 洗手盆0.7500 淋浴器0.7500 小便斗0.500 洗菜池100 开水间11414 洗衣机100 洗涤盆100 坐式大便器600 坐式大便器0.500 合计14 1.12
万科红三期给排水设计计算书 一、生活给水 （一）用水量计算 1、保障房140户，2人/户，250L/人·日计，则最高日生活用水量=2X250X140/1000=70(m3/d)； 2、住宅720户，3.5人/户，250L/人·日计，则最高日生活用水量=3.5X250X720/1000=630(m3/d)； 3、公寓324户，4人/户，300L/人·日计，则最高日生活用水量=4X300X324/1000=388.8(m3/d)； 4、办公楼建筑面积为29938.4m2，有效面积按60%建筑面积计，人均有效面积为6m2，则实际使 用人数约为3000人，50L/人·班计，则最高日生活用水量=50X3000/1000=150(m3/d)； 5、商业建筑面积为19947.27m2，有效面积按80%建筑面积计，每m2营业厅面积6L/日，则最高 日生活用水量=19947.27X0.8X6/1000=95.7(m3/d)。 本工程分2个生活水池：生活水池和商业水池各一座，其中生活水池供保障房、住宅及幼儿园 使用，公寓、办公楼和商业用水由商业水池供给。 生活水池容积：(70+630 )x20%=140m3 商业水池容积：(388.8+150+95.7)x20%=126.9m3，取130m3 （二）分区计算 地块周边市政管网水压极低，除地下车库冲洗水采用直供水外，所有楼层考虑加压供水。 住宅生活给水系统分高、低两个区： 低区： 4、5栋 3~14层， 6~8栋 2~14层，保障房3~14层 高区： 4~6栋 15~32层， 7、8栋 15~31层 商业给水系统分高、中、低两个区： 低区：-1~2层 中区：公寓：3~16层，办公楼3~11层（其中3层无卫生间）
一、建筑规模： 四层建筑。 二、给水系统 1）用水量标准及用水量计算 用水量计算一览表 平时 序 号用水名称用水标准 计算 单位 最大 日用量 （m3/h） 用水 时间 （h） 小时 变化 系数 平均小时 用水量 （m3/h） 最大小时 用水量 （m3/h） 1 办公楼50L/人·日1500 75 10 2.0 7.5 15 2 员工40L/人·日100人 4 10 2.0 0.4 0.9 3 绿化用水 1.5L/m2·次1000m2×次 1.5 1 1.0 1.5 1.5 4 未预见用水 占总用水量的 10% 8.05 0.94 1.74 5 总计88.55 10.34 19.14 2) 给水管道水力计算 详附图（一） 3）给水水压校核： 由附图知，J/5系统入口所需供水压力为 H=H0+H Z+1.3∑hi H─系统入口处所需最低工作压力； H0─顶层卫生间支管所需最低给水水压, H0=10m；
qH Z─顶层卫生间支管与市政给水管的几何高差； h i─生活给水管沿程水头损失； H=10+12.60+1.3*(0.09+0.05+0.16+0.21) =23.3m 建设单位提供，市政供水压力不低于 0.25MPa，故给水系统满足要求。 三、排水系统 排水管道水力计算 详附图(二) 排水管道校核： P/15系统排水流量最大，共负担排水当量44.25 q p=0.12*1.5*√44.25+2.0 =3.20L/S P/15系统为伸顶透气单立管系统，DN100立管排水能力4.5L/S,大于3.20L/S，满足规范要求 四、雨水系统 1）设计重现现P=3年 2）设计暴雨强度公式 q=167[17.96+10.263lg(p-0.089)]/(t+13.45)0.79L/S·公倾。 3）雨水系统校核 设计雨水立管DN100，采用87型雨水斗，立管最大泄流量15.98L/S，雨水斗最大泄流量12L/S。 Y/1系统汇水面积最大，为195m2,设计暴雨流量 q=2989.3(1+0.671lg3)*195/(5+13.3)0.8L/S·10000。
给排水设计 一、设计依据： 1、《建筑给水排水设计规范》GB 50015-2003； 2、《全国民用建筑工程设计技术措施?给水排水》； 3、《高层民用建筑设计防火规范》GB 50045-95 (2005年版)； 4、《建筑设计防火规范》GB 50016-2006 (2006年版)； 5、《自动喷水灭火系统设计规范》GBJ 50084-2001； 6、《建筑灭火器配置设计规范》GBJ 140-90 (1997年版)； 7、《民用建筑水灭火系统设计规范》DGJ08-94-2001； 8、其它现行的有关设计规范、规程和规定； 9、有关主管部门对方案设计的审查意见； 10、业主提出的设计要求； 11、建筑工种提供的图纸； 二、设计范围： 本工种主要负责基地内建筑物室内外给水、污废水、雨水、消防栓消防、自动喷水灭火、灭火器配置等的施工图设计与配合。 三、给水系统： 1、给水水源和系统： 为满足消防用水要求，从市政自来水管上引入两路进水管，进水管口径为DN 200（生活用水接自其中一路），在基地内以DN200管形成环网，进入基地处生活用水设水表计量。 室外浇洒道路用水、绿化用水、外墙面清洗用水、-1~2层的生活用水等，利用城市管网水压直接供给。其余用水进入主楼地下室生活水箱，经加压泵组抽吸、提升至屋顶水箱后供给。 2、用水量计算： ⑴办公用水： 人数：主楼地上部分面积为7433m2,副楼面积为3083m2，有效面积为建筑面积 60%，每人使用面积按6m2计，则办公人数为：（7433+3083）×60%/6=1052， 取1000人； 用水量标准：50 L/人·班； 时变化系数：K＝1.2； 使用时间：10小时； 最高日用水量： Q d1＝50×1000／1000＝50 m3/day 最大时用水量： Q h1＝50×1.2／10＝6 m3/hr 平均时用水量： Q h平1＝50／10＝5m3/hr ⑵道路地面冲洗用水和绿化用水： 用水量标准： 2 L/ m2·次； 使用时间：以2 h/ 次，上、下午各一次计； 面积：约4000 m2；
