实验二并行I/O端口的使用
一、实验目的
1.进一步熟悉Keil C、proteus软件的使用方法。
2.掌握分支结构语句、运算符和数组的运用。
3.掌握LED数码管的结构和静态显示工作原理。
二、实验内容
1.程序一：按键K0～K3，用分支语句实现P0口的多值输出。
2.程序二：用循环语句实现P0口的多值输出。
3.程序三：用数组方式控制跑马灯。
4程序四：在P2口连接的LED数码管上循环显示“0”，“1”，“2”，“3”，“4”。
三、实验仿真硬件图
在Proteus软件中建立如下图所示仿真模型并保存。

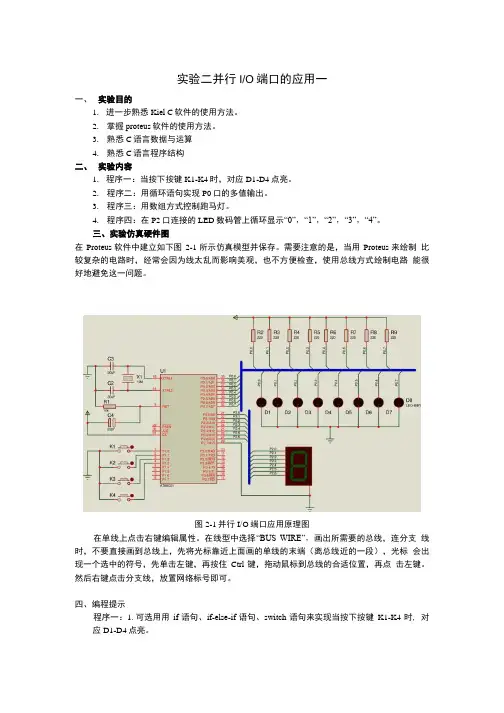

图2-1 并行I/O端口应用原理图
四、编程提示
程序一：分别用if语句、if-else-if语句、switch语句来实现当按下按键K0~K3时，对应D1~D4点亮。
程序二：运用三种基本的循环语句: for语句、while语句和do-while语句，实现D1~D8循环点亮。
程序三：用数组方式控制跑马灯。将跑马灯的全部状态用数组表达，然后用循环语句依次读取数组各元素，送P0口显示。
程序四：在P2口连接的LED数码管上循环显示“0”，“1”，“2”，“3”，“4”。思路同程序一，只不过数组元素是由共阴极数码管所对应的字形码所组成。
五、调试运行
1．四个程序在proteus仿真通过。
分别用if语句、if-else-if语句、switch语句来实现当按下按键K0~K3时，对应D1~D4点亮。
if语句的一般形式:
if ( 表达式1 )
{
语句组1;
}
if ( 表达式 2)
{
语句组2;
}
...
if-else-if语句的一般形式:
if ( 表达式 1)
{
语句组1;
}
else if( 表达式 2)
{
语句组2;
}
...
else if( 表达式 n)
{
语句组n;
}
else
{
语句组n+1;
}
switch语句的一般形式为：
switch(表达式)
{
case常量表达式1: 语句序列1;break;
case常量表达式2: 语句序列2;break;
...
case常量表达式n: 语句序列n;break;
default : 语句序列n+1
}
2．运用三种基本的循环语句: for语句、while语句和do-while语句，实现D1~D8循环点亮。
for语句的一般形式：
for ( 循环变量赋初值;循环条件;修改循环变量 )
{
语句组; //循环体
}
while语句的一般形式：
while ( 表达式 )
{
语句组; //循环体
}
do-while语句的一般形式：
do
{
语句组; //循环体
}while ( 表达式 );
3.选做题：用switch语句实现当按下按键K0~K3时，对应D1~D8分别按四种不同的模式循环发亮。（提示：一种模式用一个函数表达）
写出源程序，并注释
实验二并行I/O端口的应用
学院：专业：年级：实验时间：
姓名：学号：指导教师：
一、实验目的
1.进一步熟悉Keil C、proteus软件的使用方法。
2.掌握分支结构语句、运算符和数组的运用。
3.掌握LED数码管的结构和静态显示工作原理。
二、实验内容
1.程序一：按键K0～K3，用分支语句实现P0口的多值输出。
2.程序二：用循环语句实现P0口的多值输出。
3.程序三：用数组方式控制跑马灯。
4程序四：在P2口连接的LED数码管上循环显示“0”，“1”，“2”，“3”，“4”。
三、实验仿真硬件图
在Proteus软件中建立如下图2-1所示仿真模型并保存。
图2-1 并行I/O端口应用原理图
四、实验程序清单（附主要语句注释）
1）程序一
2）程序二
3）程序三
4）程序四
五、简答题
1）程序中如何设定P1.0为输入端口，为什么？
2）P0口与数码管之间的电阻起什么作用？
3）RST端的电路起什么作用？
4）XTAL1、XTAL2接的电路起什么作用？
六、体会(选做)
