040610 JTY-GD-01K普通光电感烟探测器使用说明书
一、总述
1、 JTY-GD-01K普通光电感烟探测器适用于火灾发
生时有烟雾产生，而正常情况下无烟雾的场所。
2、对燃烧时产生的白色烟雾较敏感。
3、可应用在所有DC24V电压工作的传统开关量报
警控制系统和监控报警系统中。
4、通过接口模块可接入编码/模拟量火灾报警控
制系统中。
5、通过智能接口模块可接入分布智能火灾自动报
警控制系统中。
6、符合GB 4715-93《点型感烟火灾探测器技术要求及试验方法》要求，性能稳定可靠。
二、使用方法
1、底座接线示意图：（图中采用级连方式接线，当探测器故障或被取下时,控制器能够
检测出该区故障）
2、接线方式：无极性两线制（3）端和（1）端。
3、终端负载：
a：接入JB-QB-W10X火灾自动报警系统中时终端负载为10KΩ/0.25W电阻。
b：通过智能接口模块JK-02B接入智能二总线火灾自动报警系统中时终端
负载为47KΩ/0.25W电阻。
c：接入日探（NK及NITTAN）多线制报警
系统（5区机至40区机）时,应选用日探
提供的终端负载或向我公司进行咨询。
d：接入其它报警或监控系统时,根据接入系
统的要求选择终端负载的有无和大小。
4、测试方法及接线图（见右图）三、技术参数
1、工作电压： DC24V 工作电流：＜50μA
2、上电时间：≤30S 上电电流：＜150μA
3、工作环境：温度：-10℃～+55℃相对湿度：≤95%（40℃无凝露）
4、保护面积：≤60m2 （层高＜6m）
四、注意事项
1、不适用于燃烧时完全产生黑烟的场所，及燃烧时无烟或极少产生烟的场所。
2、不可将DC24V电压直接接入探测器，否则将导致探测器损坏。
3、确认探测器与控制器连接无误后接通电源，该探测器的红色指示灯在30秒
钟内进行闪烁。
4、探测器处于火警状态下时，红色指示灯常亮。只有在系统复位或短暂掉电且
又重新上电后，探测器上红色指示灯才由常亮恢复闪烁状态。
5、同一报警监控回路，JTY-GD-01K普通光电感烟探测器的级连数量应小于15
只，否则系统可能无法正常工作。
6、随探测器附带的防尘罩，在现场安装结束未开通使用前，请勿过早摘除，以
免探测器受到污染。
7、探测器离空调出风口的安装距离至少1.5米。
8、安装应符合GB 50116-92《火灾自动报警系统施工及验收规范》中的规定。
五、维护和检测
1、从产品出厂之日起一年内，按规定要求正常使用的探测器，如因材料或制造
工的缺陷而失效，深圳市泛海三江电子有限公司将负责免费维修或更换。如
属人为损坏、使用不当或自行调整、改动、拆开而导致的探测器失效，不属
于保修范围，因此而造成的一切后果，本公司将不负任何责任。
2、对非保修范围内的本公司产品，也应返回公司进行维修。返修时请先与本公
司取得联系，并随返修产品附一说明描述产品失效的情形和可能的原因，以
便更好的及时为您服务。
3、工作环境的好坏对探测器的正常使用性能有很大影响，对在容易产生灰尘污
染、高风速等影响正常使用的环境场合下安装的探测器，需要进行频繁的维
护保养。
4、按国家标准GB 50116-92要求，应每半年至少测试一次探测器。
5、安装使用的探测器，建议每二年进行一次清洗。
终端负载
1 电液转换器原理与调试 电液转换器工作原理：（见图） 当信号电流I 为零时, 芯棒M 与滑阀O 处于左端极限位置, 压力油腔P 与控制油压A 之间节流口关闭。A 腔经阀芯中的内孔与回油腔相通,所以A 腔处于卸压状态。 当信号电流（I=4~20mA ）增加时，芯棒M 在磁场作用力下，或比例地产生一个向右作用力F ，推动滑阀O 向右移动，使控制油腔A 与回油腔T 的流通面积减小，与压力油腔P 的流通面积增大，根据流量平衡原理，控制油压A 升高，随着油压A 的升高，与A 油腔相通的N 腔压力也升高。当产生的油压力f 与F 相抵消时，滑阀O 达到平衡，控制油压A 稳定。A 腔油压值即是成比例地对应输入信号的相应值。 当信号电流减小时，芯棒M 在磁场作用力下，产生一个向左作用力F 。这时，由于与A 油腔相通的N 腔油压力大于芯棒作用力，滑阀O 向左移动，使得控制油腔A 与回油腔T 的流通面积增大，与压力油腔P 的流通面积减小，控制油压A 降低。同时，N 腔油压亦降低，芯棒上的磁场力与油压力相等，滑阀达到平衡，控制油压A 稳定。 在手动工作状态，旋动手轮，经传动杆K 推动芯棒M 移动，即能调到所要求的控制油压A 。 一般对应4－20MA 控制电流输出的二次脉冲油压A 为0.15-0.45Mpa ,在这一段范围内控制特性的线形度较高。 电液转换器调试过程： 开 始 期 (允许范围20~30VDC) 电液转换器油温 和油压达到要求 带手轮形式的,将手轮转到最左面 根据设计检查电 和油压的连接 将空气从电磁阀 和液压件中排出 提供和测量进油压力(最大40bar) 供 电 源
2 否在最小和最大信号变化 时,输出电压是否改变 增加信号输出压力是否增加 是 否 是 提供系统最低的 模拟信号 测量输出压力 提 供 电 源 提供系统最高的模拟信号 利用电液转换器上电位器X1调整所需要的最高压力 提供系统最低 的模拟信号 利用电液转换器上电位器 X0调整所需要的最低压力 结 束
图解：光缆、终端盒、尾纤的作用和接法 在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？ 如图所示： 连接关系： 步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。 步骤2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。 步骤3：光纤收发器引出的便是电信号，使用的传输介质便是双绞
线。此时双绞线可接入网络设备的RJ-45口。到此为止，便完成了光电信号的转换。 说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。 图解：光缆终端盒、尾纤的作用和接法 光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤。 光缆终端盒内部结构，如图所示。 如图所示，接入的光缆可以有多芯， 例如：一根4芯的光缆（光缆中有4根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4根尾纤，即往外引出4根跳线。上图，只熔接了2根，也就往外引出了2根跳线。
如图所示，这是一根ST接头的单模（外皮是黄色）尾纤。 尾纤：一端有连接头，另一端是一根光缆纤芯的断头。通过熔接，与其他光缆纤芯相连。 尾纤作用：主要是用于连接光纤两端的接头。尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。
一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开，便成了尾纤。 尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。 跳线：跳纤两头都是活动接头。起连接尾纤和设备作用。 光缆终端盒是在光缆敷设的终端保护光缆和尾纤熔接的盒子。 光纤耦合器是用于两条光纤或尾纤的活动连接通俗称为法兰盘。 光纤终端盒是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。
JTY-HM-GST102 线型光束感烟火灾探测器 安装使用说明书 (Ver.4.01, 2007.02) 海湾安全技术有限公司
目录 一、概述 (1) 二、特点 (1) 三、技术特性 (2) 四、结构特征与工作原理 (3) 五、安装与布线 (6) 1.安装探测器的外界条件 (6) 2.安装高度及位置说明 (7) 3.安装 (9) 4.布线 (13) 六、调试 (14) 七、注意事项 (15) 八、使用及操作 (15) 1.信息的读取 (16) 2.地址码的写入 (16) 3.灵敏度级别的写入 (16) 4.设备类型的写入 (17) 5.探测器的其它功能说明 (17) 九、常见故障及维修 (18) 十、维护保养 (19)
十一、备附件 (20) 附录一警告 (21) 附录二质量保证 (22)
一、概述 JTY-HM-GST102线型光束感烟火灾探测器(以下简称探测器)为编码型反射式线型红外光束感烟探测器。探测器可直接与我公司生产的火灾报警控制器连接，通过总线完成二者间状态信息的传递。探测器必须与反射器配套使用，但需要根据二者间安装距离的不同决定使用一块或四块反射器。 探测器置性能卓越的单片机，具备强大的分析判断能力，通过在探测器部固化的运算程序，可自动完成系统的调试、火警的判断和故障的判断。探测器全面兼容数字化总线技术，具有信息上传速度快，信息容丰富的优点。该探测器还具有根据外界环境参数变化补偿的功能，降低了探测器对现场环境洁净程度的要求，探测器的灵敏度可通过电子编码器进行现场设置，拓宽了本产品的应用场所。探测器采用全新的、合理的结构设计，调节灵敏、定位准确、外形美观，易于安装，调试方法简单、方便。该探测器可用于历史性建筑、仓库、大型存储区、购物广场、健身中心、体育馆、展览馆、酒店大堂、印刷厂、制衣厂、博物馆、监狱等场所，还可用于有轻微烟尘的空间。 二、特点 1.工作电压围宽、保护面积大； 2.探测器将发射部分、接收部分合二为一，安装简单、方便，光 路准直性好； 3.置微处理器，智能化火警、故障判断； 4.具有自动校准功能，确保可以由单人在短时间完成调试，操作 简单、方便； 5.具有自诊断功能，可以监测探测器的部故障； 6.具有自动补偿功能，对于一定程度上的灰尘污染、位置偏移及
光电开关说明书 ①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。 ②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。 ③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。当检测物体为不透明时，对射式光电开关是最可*的检测装置。 ④槽式光电开关：它通常采用标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信
号。槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可*。 ⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。通常光纤传感器分为对射式和漫反射式。 它们的工作光线示意图如图3所示。 (2)术语解释 常见的术语示意图如图4所示。 ①检测距离：是指检测体按一定方式移动，当开关动作时测得的基准位置(光电开关的感应表面)到检测面的空间距离。额定动作距离指接近开关动作距离的标称值。 ②回差距离：动作距离与复位距离之间的绝对值。 ③响应频率：在规定的1s的时间间隔内，允许光电开关动作循环的次数。 ④输出状态：分常开和常闭。当无检测物体时，常开型的光电开关所接通的负载由于光电开关内部的输出晶体管的截止而不工作，当检测到物体时，晶体管导通，负载得电工作。 ⑤检测方式：根据光电开关在检测物体时发射器所发出的光线被折回到接收器的途径的不同，可分为漫反射式、镜反射式、对射式等。 ⑥输出形式：分NPN二线、NPN三线、NPN四线、PNP二线、PNP三线、PNP四线、AC 二线、AC五线(自带继电器)，及直流NPN/PNP/常开/常闭多功能等几种常用的输出形式。
光电式感烟探测器使用说明书产品概述 本产品为光电式感烟探测器，是根据感应烟雾颗粒的原理来工作。采用独特的结构设计以及光电信号处理技术，具有防尘、防虫、抗外界光线干扰等特点，从设计上保证了产品的稳定性。本产品对缓慢阴燃或明燃产生的可见烟雾，有较好的反应。适用于住宅、商场、博物馆以及仓库等室内环境的烟雾监测。 1、LED指示灯3、迷宫 2、防尘罩4、安装底座 功能特点 本产品为非编码型烟雾探测器，具有一对开关量输出触点，可根据实际需要选择常开或常闭输出。正常工作时，指示灯每隔8秒闪烁一次；报警时，指示灯常亮，同时报警输出触点动作。 ●断电复位/自动复位可选 ●电源正负性输入（交流、直流） ●报警输出NC/NO可选 ●联网输出/LED指示报警 ●SMT工艺制造，稳定性强 ●防尘、防虫、抗白光干扰设计 ●金属屏蔽，抗射频干扰（20V/m—1GHz） 技术参数 工作电压：DC9V～35V 待机电流：12mA（继电器常闭） 500uA（继电器常开） 报警电流：10mA（继电器常闭） 18mA（继电器常开） 报警指示：红色LED常亮 传感器：红外光电传感器 工作温度：—10℃～+50℃ 环境温度：最大95%RH（无凝结现象）抗RF干扰：10MHz—1GHz 20V/m 报警输出：常开/常闭可选，接点容量DC28V100Ma 复位方式：自动复位/断电复位可选 覆盖区域：当空间高度为6m—12m，一个探测器的保护面积对一般保护现场而言为80平方米；空间高度为6m以下时，保护面积为60平方米。具体参数应以火灾自动报警系统设计规范GB50116-98为准。 执行标准：GB4716—2005，EN54—7 灵敏度：0.5db/m（±0.1dB/m） 外形尺寸：104mm（直径）*51mm（高度） 产品安装 1、选择合适的安装位置，一般安装于探测器覆盖区 域中央的天花板上。 2、将电源线、信号线与安装底座相连（安装底板“1” 和“2”为直流电源正负性输入；“3、4”为报警输出 触点）。 3、跳线说明： KT报警输出设置：1-2短接继电器常闭 2-3短接继电器常开 RST报警方式：1-2短接可自动复位 2-3短接为断电复位 4、用螺丝将安装底座固定在天花板上。 5、将探测器底端的定位凸点对准安装底座的定位凹 槽顺时针旋转即可安装好探测器。 注意事项 1、探测器应注意防尘，防尘罩必须在工程正式投入 用后方可摘下。 2、在探测器周围0.5m内，不应有遮挡物。 3、探测器至空调送风孔边的水平距离不应小于1.5m。 4、探测器至墙壁、梁边的水平距离不应小于0.5m。 5、在宽度小于3m的内走道顶棚上设置探测器时，宜 居中布置。探测器的安装间距不宜超过15m，探 测器距端墙的距离不应大于探测器安装间距的一 半。 6、探测器宜水平安装，如必须倾斜安装时，倾斜角 度不应大于45度。 7、探测器底座应安装牢固其导线连接必须可靠。 8、建议每半年应进行一次模拟火警试验，测试探测 器是否正常工作。
VOITH 电液转换器使用说明书型号：DSG-BXX113 翻译：研发中心孙云超
目录 1.技术数据 (1) 2.安全指示 (3) 2.1 提示和标志的定义 2.2 正确使用 2.3 重要提示 2.4 担保 3.功能描述 (6) 3.1 设计 3.2 操作特点 4.包装、储存、运输 (7) 5.安装 (8) 5.1 组装 5.2 液压连接 5.3 电器连接 6. 试运行 (10) 6.1 运行检测 6.2 参数设定 7.操作 (11) 7.1 用手动旋钮操作 7.2 用设定信号操作 7.3 故障检修和排除 8. 维护和检修 (13) 9. 停机 (13) 10. 具有接线图的外部管线图 (14) 11. 附件 (15)
1.技术数据： 周围环境： 储存温度－40 (90) 工作环境温度－20 (85) 保护IP65 to EN 60529 适合于在工业空间内部安装 电气数据： 电压：24 VCD ±15% 电流：大约0.7A（对DSG-B05…DSG-B10型） 大约1A（对DSG-B30型） 最大3A 时间t ? 1 Sec 输入设置：0/4…20mA 输入阻抗大约25欧姆，具有抑制电路。 液压参数： 最小进口油压P in min： 1.5bar＋最大输出P A max (对B05…B10型) 5bar＋最大输出油压P A max (对B30型) 最大进口油压P in max ：见表 压力流体：不易燃烧的原油或压力油油粘度：根据DIN51519，ISO VG32…ISO VG48 油温：＋10℃ (70) 油纯度：根据NAS1638为7级 根据ISO4406为-/16/13级 泄漏量：当进口油压P in=10bar 时≤3 l/min (对DSG-B05… DSG-B10 ) 当进口油压P in=40bar 时≤5 l/min（对DSG-B30）
二、二手旧光纤模块的性能分析： 1.光路污染：在光路上如果内外腔体中附有尘埃，就会影响光路，使光信号的传输质量 下降光功率减小，如：灵敏度降低。那么要完成传输过程势必使其它元器件超负荷工作，形成工作电流过大。正常模块的工作电流一般在130mA以下，而旧模块很多工作电流都会在200mA附近，所以这种模块在工作状态下会很烫。而温度过高的环境会显著降低收发器里的所有元器件的寿命。通常情况下收发器里的所有元器件的寿命会因此降低为正常情况下的十分之一甚至会更加危险，这些模块中的激光器一部门是国外公司测试的阀值电流大，量子效率低而被打下来的。正常阀值电流会达到20mA-30mA。电流大会使得激光器的寿命急剧衰减，形成恶性循环。 2.接收灵敏度低：很多旧模块的接受灵敏度达不到ITUT.G.957和IEEE802.3U国际标准。 虽然有时候进行测试时也不会丢包，但在稍微恶劣的环境下，比如光纤质量稍微差一点，距离稍微远一点，就会导致丢包，影响网络质量。 3.二手旧光纤模块的外腔体损伤：光模块的外腔体的材质多为塑胶材料或金属材料，而 这接头的多次插拔会造成外腔内壁产生一定程度的磨损，以致光器件传输同轴度无法保证，从而使光器件的光路发生一定的变化，如：光功率小，误码率大，消光比不正常等等，反映到设备上就是丢包率增加，网络超时，系统不稳定，严重时甚至导致网络长时间不能接通。 4.使用寿命：新光纤模块的使用寿命一般在五年以上，二手旧光纤模块已经使用了很多 年，里面的激光器及相关期间已经接近失效，随时都有可能完全失效不发光。 5.一般发光器的光模块可经受0-70℃的环境温度，而旧模块很多是达不到的，因而不能 满足一些高低温的工作环境。 二手旧光纤的识别方法： 1.外观识别：同一批设备上光模块的外观是否一致，新模块的外观、一致性都很好，而 旧模块多为不同厂家的产品，且经过长时间的使用，外壳很旧，没有光泽，有一些磨损划痕，光纤口有灰尘。 2.拨开防尘套，可以看见套管，一般多模有塑料套管和金属套管两种，二手旧套管光泽 度差，毛糙，直观感觉差，单模一般都是金属套管，二手旧套管的内管壁有划痕，金属色较差，几个套管比较是的一致性差，而新模块的套管色泽光亮，光滑，一致性好。 3.将旧模块在50-60℃状态在看他是否正常工作。 本公司售后服务： 本公司郑重承诺所出产的产品出厂前经过严格质量把关，一个月内包退，三个月内包换，一年内免费保修，终身有偿维护（只收取更换元器件成本费用）如发现本公司售出的产品使用二手旧光模块，旧一罚百，欢迎用户监督，并给予宝贵建议和意见。 〈二〉10/100/1000M光纤收发器使用说明 一、概述 光纤收发器是一种将以太网电信号转换成光信号或反之的光电转换设备，通过将电信号转换为光信号在多模或单模光纤上传输，突破了电缆传输距离短的限制，使得以太网在保证高带宽传输的前提下，利用光纤介质实现几公里甚
J T Y-G D-E I6014型独立式光电感烟火灾探测报警器安装使用说明书 资料 -CAL-FENGHAI.-(YICAI)-Company One1
JTY-GD-EI6014型独立式光电感烟火灾探测报警器安装使用说明书 ? ? 一、概述： JTY-GD-EI6014型独立式光电感烟火灾探测报警器（以下简称报警器）为内部电池供电的单点报警器，能够快速探测火灾阴燃阶段时产生的烟雾，及时发出火灾报警信号。 报警器采用红外光电发射接收器件、立式两发一收光学迷宫，具有自诊断及漂移补偿功能，产品工作稳定，造型新颖，外形美观，安装简单，无需调试，可广泛用于住宅及养老院、福利院、幼儿园、寄宿制学校等场所实现火灾预防监测。 报警器采用DC 9V叠层电池供电，内置蜂鸣器，报警后发现强烈的声响。 ? 二、工作原理： 当烟雾进入报警器，使红外光源产生散射，光敏元件接收到散射光，当接收光强度达到预定阈值时，报警器发出火警信号，火灾确认灯闪烁，并启动蜂鸣器报警。 ? 三、技术特性： 1.工作电源：9V碱性电池6LR61（南孚） 2.监视电流≤10uA；报警电流≤15mA；电池寿命：不低于一年（正常工作） 3.报警声压级：≥80dB（正前方3m，A计权） 4.使用环境温度：-10°C~ +55°C；使用环境相对湿度：≤95%RH（不凝露） 5.指示灯：火警灯红色，巡检灯绿色，故障灯黄色 6.保护面积：60 m2~100 m2具体参数应以《火灾自动报警系统设计规范》(GB 50116) 7.外形尺寸：直径100mm，高；安装孔距：42mm；.重量：128g（含电池） 9.执行标准：GB 20517-2006 ? ? 四、外形尺寸： 图1 报警器外形尺寸图?图2底板外形尺寸图 ? 五、安装调试：
光电转换器说明(光纤收发器) 1、光电转换器与光纤收发器是同一个概念。它分为①单纤收发器②双纤收发器。 单纤收发器只有一种型号就是单纤单模收发器； 双纤收发器又分为双纤单模收发器（两个光口不一样）和双纤多模收发器（两个光口一样）。 2、维修设备时首先判断电源未带负载和带负载时的电压是否为（5±0.25）V。若不是在这个范围时，则表明电源坏。所有光转的电源工作电压都是在这个范围内，否则光转都不能正常工作。 3、TX端表示发射端，RX端表示接收端。两光转设备的TX端只能与另一端设备的RX端对接。 4、SM表示单模，连接线只能采用黄色的光纤； MM表示多模，连接线只能采用桔红色的光纤。 5、单纤收发器测试使用时一边用的是1310nm，则另一边必须是用1550nm测试使用，即：单纤收发器必须是1310nm与1550nm配对使用。 6、双纤收发器使用时，单模收发器只能与单模收发器配对使用，且使用的光纤线只能用SM（黄色）的光纤线；多模收发器只能与多模收发器配对使用，且使用时只能采用MM(桔红色)的光纤线。 7、双纤单模收发器不能与双纤多模收发器配对使用。 8、双纤多模收发器有1310nm和850nm两种，两种一定要型号相同才能配对使用；双纤单模收发器有1310nm和1550nm两种，两种可
以相互交叉使用或成双使用。 9、单模收发器有分传输距离，上下传输距离的设备均可配对使用，但必须连接两设备的光纤线长度应小于两设备的最小传输距离。 例如：传输距离为25km的设备可以跟传输距离为40km的设备配对使用，但连接两设备的光纤线长度应小于25km。 10、双纤多模收发器只有一种传输距离2km。 11、光转通电时，眼睛不能对准光头模块，原因是光头有激光射出，容易伤害眼睛。 12 说明如下： （1）PWR：电源指示灯，通电时灯亮，断电时灯灭。 （2）MON：多功能状态指示；光端口联接正常时长亮，其他的绿灯慢闪或快闪均表示RX或TX的一端没有接好。 （3）TSP：RJ45口链接速率指示；100M灯亮，10M灯灭。 （4）FXL：光端口连通亮，数据传输时闪烁；①绿灯慢闪，表示接收端断路②绿灯快闪，表示发射端断路。 （5）TDP：RJ45口通讯方式指示；全双工灯亮，半双工灯灭。（6）TXL：RJ45口连通亮，数据传输时闪烁。
光电式感烟报警器的安装与调试 红外光电式烟雾传感器将烟雾颗粒作为被测对象，通过烟雾颗粒对发光元件发出的红外线的散射作用，在接收元件端产生电量的变化，通过判断电量的变化确定烟雾报警器的状态。下图为光电式感烟报警器的电路原理图。 火灾报警器集成电路MC145012 MC145012集成了报警器的全部功能，只要外接红外线发射电路、接收元件及扬声器等，就可构成一台火灾报警器。下表为MC145012引脚功能。 电路使用声光报警，电路工作时，MC145012集成电路6脚输出高电平驱动VD1发出红外线信号，由VD2接收，VD1和VD2安装成不能相互直射的位置，当不存在火灾引起的烟雾时，LED2输出为0；如果有烟雾，则红外线因烟雾而发生散射，使VD2能接收到红外线，触发报警。 S为测试开关，在没有烟雾时闭合S，16脚接通电源，芯片内部就会模拟报警状态，发出报警信号，断开开关S即恢复正常工作状态。 微调电位器Rp可以调节报警器的报警脉冲宽度，脉宽增加，即报警检测所需时间变长，脉宽减小，即报警时间变短。
C6 C8 R12组成增益调节电路，可以调节系统的放大倍数，也可以作为一种调节灵敏度的方法。在有烟雾时，由于烟雾颗粒造成的光电二极管的变化很小，因此内置放大电路，调整C6 C8 R12的参数，即可调整放大器的增益倍数，达到调节灵敏度的效果。其中C6作为粗调元件单独使用，C8作为增益的微调元件，需要与R12配合使用。 时钟电路为RC电路，由R2 R6 C2组成，向12脚提供周期性的脉冲信号。 电源低压报警电路是在系统电源电压过低时发出报警信号，提示及时更换电池，R1 R3串联在电源电压和11脚之间，向15脚提供电源最低允许电压。当电源电压小于最低允许电压时，9脚输出一个高电平，推动复合三极管输出，提示报警，调节R1与R2比值大小，可以改变电源最低允许电压值。 元件清单
天花板 底座 安装孔距 直流电源输入(无极性) 继电器无源触点输 出,默认常闭输出 (常开常闭可设置 ) 联网型光电感烟火灾探测器 使用说明书 JTY-GD-DG311联网型光电感烟火灾探 测器(以下简称探测器)适用于商场、宾馆、 商店、仓库、电机房等民用及工业场所的 火灾预报警。探测器具有灵敏度高、稳定可 靠、耗电小、美观耐用、使用方便等特点， 可与安防系统配套使用 一. 性能： 报警声音：≥80dB 供电电源： DC9V～DC28V 电流：静态电流≤200uA 报警电流≤45mA 工作温度： -10℃～+50℃ 相对湿度：≤95%RH(40℃±2℃) 烟雾灵敏度：1.06±.26%ＦＴ. 符合标准：GB4715-2005 输出形式：声光报警/继电器无源触点 （NO/NC可设置）输出 二. 功能： 自检：按下检测按钮,探测器LED常亮， 同时发出报警音响（注：自检仅对于探测器 本身内部功能进行检测，自检时无继电器信 号输出）。 工作：正常情况下,探测器大约每隔 6秒指示灯会闪亮一下。探测器自动检测 周围环境中的烟雾浓度,并根据使用环境 状况进行灵敏度自动补偿。当烟雾浓度接 近报警值，探测器加快对烟雾浓度趋势进 行智能运算,同时报警指示灯开始闪亮。 若运算结果达到或超过报警值,探测器开 始声光报警,并启动继电器输出。当周围 环境的烟雾浓度降低到报警值以下时,探 测器自动恢复正常工作状态。 输出：无源触点输出；触点容量 24V/1A，可通过探测器内部的跳线，设置 为常开或常闭触点输出。出厂时跳线默认 设置触点为常闭。 三. 结构特征： 探测器外形示意图如图1所示。 图1：探测器外形示意图 四.安装： 在天花板上相距60mm的位置上打两 个直径5mm的安装孔, 如图3用涨塞和螺 钉固定探测器底座在天花板上。 图2：安装示意图 注意：该产品不适宜在以下场所使用： ●正常情况下有烟滞留的场所 ●有较大粉尘、水雾、蒸汽、油雾污染、 ●腐蚀气体的场所 ●相对湿度大于95%的场所 ●通风速度大于5m/秒的场所 五. 接线： 连接电源线在底座端子3、端子4上,继 电器无源触点输出线连接在底座端子1、 端子2上。将探测器按正确方向扣在底座 上，压下后顺时针方向旋紧。接通电源即 可工作。接线如图3所示。 图3：接线示意图 六. 故障分析与排除 1.报警无输出:检查跳线设置是否正确． 2.频繁误报警:可能传感器迷宫中积尘过 多引起,用吸尘器清理迷宫(外部黑色塑胶 部分) 七. 维护 在使用过程中,如遇到使用故障, 请尽快与供应商联系,不要私自拆卸 修理,以免发生意外。 如长期不使用,必须拆下探测器, 装入包装盒中,在通风干燥处存放。 八. 运输和储存 根据GB/T15464-1995《仪器仪表 包装通用技术条件》的规定进行运输 和储存。 运输储存过程中必须保持生产厂 原包装及封印完整，并保证产品不受 到剧烈冲击。 环境气温应避免剧烈变化。 装箱叠放高度不超过6层，拆箱 后单件叠放高度不超过5层。
与505/505E配套使用的电液转换器为两种：VOITH和CPC 1、VOITH 1 - 控制磁性调节阀体P in －进口油压 2 –动力传输杆P A －输出信号油压 3 - ×0和×1电位计 4 - 手动操作旋钮T1－回油 5 - 电气接线T2 －回油 6 - 控制壳体F Mag －磁力 7 - 带阻尼活塞的控制活塞F Hyd－液压力 8 –端盖F Fed－弹簧力 9 –控制弹簧
手动操作旋钮的功能： 通过手动操作旋钮来控制电液转换器的磁铁，依靠这个旋钮，能设定一个可调的弹簧力以替代磁力F Mag。弹簧力通过电枢和传输杆控制活塞，液压力F Hyd与输出信号压力P A成正比，但作用力方向与弹簧力相反，这样输出压力的调节不需要电气就可实现。 用手动旋钮操作时，由电液转换器控制的液压元件的行程位移不受控制，其输出发生变化是由于输出信号压力的增加。 只有把弹性挡圈从手动操作旋钮上移开时才能手动操作。 完成手动操作以后，顺时针转动计数器，使手动操作旋钮回到原来位置，再把弹性档圈推到原来位置。 作用方向：顺时针旋转输出压力增加。 电位计的作用： ×0－在电位计×0 的帮助下，可以调节最小的输出压力P A min ,当设定值为4mA时。电位计顺时针旋转，压力增加。 ×1－在电位计×1 的帮助下，可以调节最大的输出压力P A max ,当设定值为20mA时。电位计顺时针旋转，压力增加。 电位计×1先于×0 调整。电位计×1的调节将影响×0的调整。4~20mA对应油压为0.15MPa~0.45MPa VOITH接线
CPC 压力输出大小(LEVEL) 此调整量改变压力的输出大小，调整它对各个点都起作用，顺时针调整将增大压力输出。 压力范围(RANGE) 此调整量改变压力输出的范围，即压力曲线的斜率，顺时针调整将增大压力输出曲线的斜率。
2电口光纤收发器使用说明书
一、产品概述 光纤收发器是一种将以太网电信号转换成光信号或光信号转换成以太网电信号的光电转换设备，通过将电信号转换为光信号在多模或单模光纤上传输，突破了电缆传输距离短的限制，使得以太网在保证高带宽传输的前提下，利用光线收发器构造网络能够节省网络投资。使用光纤收发器是目前在网络设备价格昂贵的情况下，一种符合网络现状的良好的远距离传输解决方案。 二、产品特性 1、内置高效交换内核，抑制广播风暴，实现流量控制，CRC差错校验； 2、支持100Base-FX光纤传输标准，可与其他产品互连； 3、支持SPANNING TREE构造容错网络； 4、 10/100/1000Mbps、全双工/半双工自动协商，可平滑升级； 5、最远传输距离可达到120公里； 6、高速缓存容量：1M Bits； 7、内置MAC地址缓存空间：1K； 三、产品协议 ·IEEE802.3以太网标准 ·IEEE802.3u快速以太网标准 ·IEEE802.3d Spanning Tree标准 ·IEEE802.3ab 千兆以太网 ·IEEE802.3x全双工流量控制 四、产品分类 1、本类产品按外形结构可分为：桌面型内、外置电源独立式光纤收发器、插卡式光纤收发器、机架式光纤收发器； 2、本类产品按使用光纤数量可分为：单纤收发器和双纤收发器； 3、产品按使用光纤类型可分为：多模和单模收发器； 4、本类别产品传输速率为：10/100/1000M自适应。 光纤收发器的前面板结构图（仅供参考，产品真实外观以实物为准）如下：
指示灯POWR:电源指示灯，接通电源灯亮，否则灯灭。 指示灯FXL/A:光纤指示灯，接光纤灯亮，否则灯灭。 指示灯L/A、指示灯SPD:不插网线不亮，插网线灯亮，数据传输时灯闪。光纤收发器的后面板结构图（仅供参考，产品真实外观以实物为准）如下： 五、接口: RX:光信号接收口，接光纤。 TX:光信号发送口，接光纤。 1：网口1，接网线。 2：网口2，接网线。 六、安装与连接 1.光纤收发器一般成对使用，典型的连接如下图所示：
点型光电感烟火灾探测 器工作原理精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-
点型光电感烟火灾探测器工作原理 前言：以前一直以为酒店用的光电型烟感探头，采用的是烟雾遮蔽即报 警的工作原理，拆开研究后才 发现发射管与接收管并不是正 对着的，于是觉得“想当然的 东西看来不一定靠谱，百度一 下才搞明白原来是这么会事， 它应用的是另外一个原理——烟气对光线的散射作用。
工作原理：光电感烟火灾探测器的工作原理是一感光电极处于激光照射下发生电信号，当火灾烟雾遮蔽激光时，电极失电，发出报警信号。 光电感烟探测器 点型光电感烟探测器的红外发光元件与光敏元件(光子接收元件)在其探测室内的设置通常是偏置设计。二者之间的距离～般在20-25mm．在正常无烟的监视状态下，敏元件接收不到任何光，包括红外发光元件发出的光。在烟粒子进入探测室内时．红外发光元件发出的光则被烟粒子散射或反射到光敏元件上，并在收到充足光信号时，便发出火灾报警，这种火灾探测方法通常被称做烟散射光法。点型光电感烟探铡器通常不采用烟减光原理工作．因为无烟和火灾情况之间的典型差别仅有0．09%变化这种小的变化会使探测器极易受到外部环境的不利影响。
线型光束感烟探测器通常是由分开安装的、经调准的红外发光器和收光器配对组成的；其工作原理是利用烟减少红外发光器发射到红外收光器的光束光量米判定火灾，这种火灾探测方法通常被称做烟减光法。 光电感从实际使用方面来看．二者的区别是．点型光电感烟探测器适用于设有小型空间的建筑．即适用于天棚高度在12m 以下的房间，探测面积为60-80m2,线型光束感烟探测器适用于设有高天棚和大型空间的建筑，其最大探测距离为100m；最大安装同距为14 m 最大保护面积为1400m2 ，一只线型光束感烟探测器的保护面积相当于18只点型光电感烟探测器的保护面积，特别适用于探测位于地面处的阴燃火。 散射光式光电感烟火灾探测示意图 线型光束感烟探测器同点型光电感烟探测器相比，虽然有其独特的优越之处，但从现有的实用型式和方法来看，仍有其不足之处线型光束感烟探测器的现有实用型式和方法，主要有下述三种：第一种型式是线型光束感烟探测器的两端都设有电源．即设有2个电源，而且每个电源都要有主电和备电，还设有一个低电平控制器．该系统需要定期维护和检查。因而，其成本或造价较高。

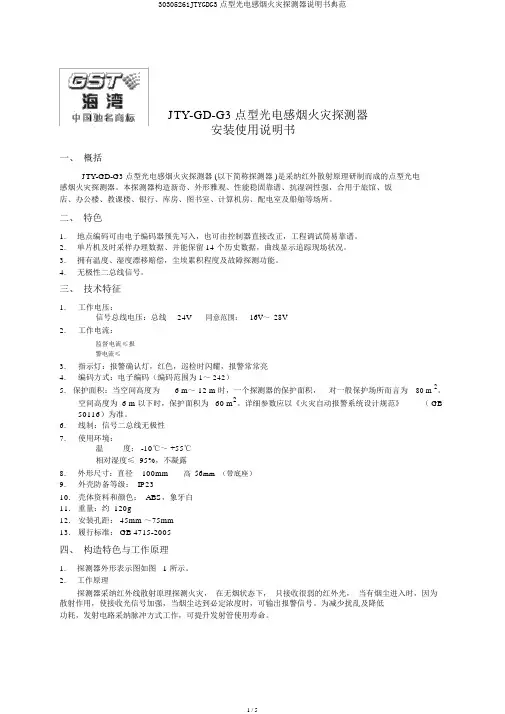

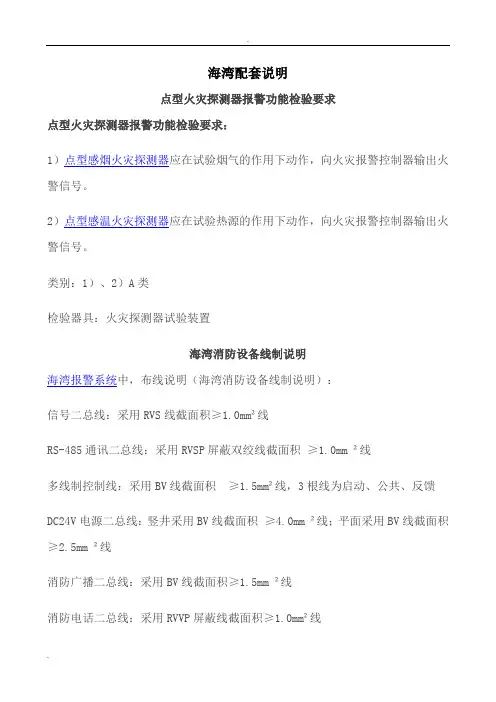

感烟火灾探测器JTY-GD-G3设计使用说明书 一、特点 JTY-GD-G3型点型光电感烟火灾探测器采用无极性信号二总线技术，可与海湾公司生产的各类火灾报警控制器配合使用。本探测器主要具有以下特点： （1）内置带A/D转换的八位单片计算机，具备强大的分析、判断能力，通过在探测器内部固化的运算程序，可自动完成对外界环境参数变化的补偿及火警、故障的判断，存储环境参数变化的特征曲线，极大提高了整个系统探测火灾的实时性、准确性； （2）采用电子编码方式，现场编码简单、方便； （3）采用指示灯闪烁的方式提示其正常工作状态，可在现场观察其运行状况； （4）底部采用密封方式，可有效防水、防尘、防止恶劣的应用环境对探测器造成的损坏； （5）专利产品，专利号为ZL99311724.4。 二、主要技术指标 （1）工作电压：总线24V （2）监视电流≤0.6mA （3）报警电流≤1.8mA （4）报警确认灯：红色，巡检时闪烁，报警时常亮 （5）使用环境： 温度：-10℃～+55℃ 相对湿度≤95%，不结露 （6）编码方式：十进制电子编码 （7）外壳防护等级：IP23 （8）外形尺寸： 直径：100mm，高：56mm(带底座) 三、保护面积 当空间高度为6m～12m时，一个探测器的保护面积，对一般保护场所而言为80m2。空间高度为6m以下时，保护面积为60m2。具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准。 四、结构特征、安装与布线 探测器的外形结构示意图如图1- 1：
