第一章

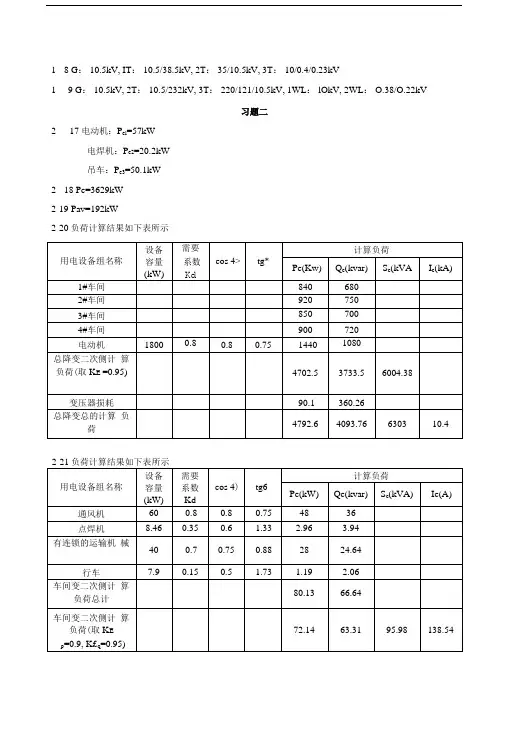

1-8 什么条件下适合采用双回路或者环形供电系统?当变电所35kV电源取自环形电网时，其主结线采用哪种方式较为合适?
对于供电可靠性要求较高，要求供电质量较好时适合采用双回路或者环形供电系统
当主变为35kv，容量在7500kV A及以上；电压60kv，容量在10000kV A及以上；电压110kv，容量在31500kV A以上时，其空载电流就超过了隔离开关的切、合能力。此时必须改用由五个断路器组成的全桥结线，才能满足要求。
1-9什么叫桥式结线?试述各种桥式结线的优缺点及其应用范围。
1-5 对于具有两回电源进线，两台降压变压器的矿井终端总降压变电所可采用桥式结线。它实质上是用一座由一台断路器和两台隔离开关横联跨接的“桥”，来联接两个35～110kV“线路一一变压器组”的高压侧，从而用较少的断路器组成一个可靠性较高的，操作灵活的双回路变、配电系统。
桥式结线根据跨接桥横联位置的不同，可分为内桥、外桥和全桥三种。
1．内桥结线
这种接线的跨接桥靠近变压器侧，桥断路器装在线路断路器之内，变压器回路仅装隔离开关，由三台断路器构成“”形，故称为内桥。内桥结线提高了变电所供电的可靠性，倒换线路操作方便，设备投资与占地面积较少，缺点是倒换变压器和扩建成全桥不如外桥方便，故适用于进线距离长，线路故障多，变压器切换少，高压侧无穿越功率的终端变电所。
2．外桥结线
这种接线的跨接桥靠近线路侧，桥断路器装在变压器断路器之外，进线回路仅装隔离开关，由三台断路器构成“”形，故称外桥。外桥结线倒换变压器操作方便，易于过渡到全桥结线，且投资少，其运行的灵活性与供电的可靠性和内桥结线类似；它的缺点是倒换线路不方便，故适用于进线距离短，主变压器需经常切换的矿井终端变电所。
3．全桥结线
这种结线，跨接桥居中，进线回路与变匿器回路均装有断路器，由五台断路器构成“H”形，故称为全桥。全桥结线适应性强，供电可靠性高，操作方便，运行灵活，并易于发展成单母线分段的中间变电所；它的缺点是设备多，投资大，变电所占地面积大，故适用于负荷较大，对供电要求较高的大型矿井终端变电所。
1-10 怎样将全桥结线的35kV终端变电所扩展为单母线分段的中间变电所?
扩展
前
扩展
后
1
-11
绘制
两种
具有
一级
负荷
并设
置两台变压器的车间变电所主结线图。
1-12 中性点接地方式有哪几种类型?各有何特点?
电力系统中性点接地方式分为中性点直接接地(又称大电流接地系统)和中性点不接地或经消弧线圈接地(又称小电流接地系统)两种接地方式，各接地方式的特点如下：
1．中性点直接接地系统
这种系统的优点是：当发生单相接地时，非故障两相的电压不升高，由于接地电流非常大，不会发生间歇性电弧，同时内部过电压倍数较小，因而可以降低对线路绝缘水平的要求。由于单相接地就是单相短路，短路电流较大，保护装置迅速而可靠地动作，缩短了故障存在的时间。
缺点是：因短路电流大，开关及电气设备有时要选用较大的容量或规格。当发生短路时若未能及时切除，会严重影响整个系统的稳定性，而且对通讯的干扰强烈，故常用于110kV 及以上的电网。对于380V 低压电网，由于用户需要380V 和220V 两种电压等原因，故也采用中性点直接接地系统。
2．中性点不接地系统
这种系统在正常工作时供电变压器的中性点，不接地。对于短距离低压输电线，它的对地电容较小，发生接地故障时入地电流较小，对通讯线的干扰也较小，瞬时性接地故障往往能自动消除；对于长距离高压输电线，由于线路对地电容较大，单相接地电容电流较大时(6kV 系统达30A ，35kV 系统大于10A)，接地处容易发生间歇性电弧，在电网中引起高频振荡产生过电压，使电网对地绝缘较低处发生接地短路故障，因而对接地电流值有一定的限制规定。
(即升为线电压)，危及相间绝缘，易造成两相接地短路，当单相接地电容电流较大时，易产生间歇性电弧接地过电压，而且内部过电压的倍数也较高。这冲系统的优点是：一相接地时，接地电流小，保护装置不动作，电网还可以继续运行一段时间，待作好准备后故障线路再停电。由于3～60kV 电网在供电系统中占的比重很大，如果采用接地系统，则一相接地就会导致停电，降低了供电的可靠性，故我国3～60kV 电网均采用中性点不接地系统。
3．中性点经消弧线圈接地系统
这种系统主要是利用消弧线圈(电抗器)的感性电流补偿电网对地的电容电流，可减小单相接地时接地点的电流，不产生电弧，避免发生电弧接地过电压。完全补偿的条件是31/L C ωω=，为了避免电网参数改变时产生串联谐振，一般采取过补偿运行。这种系统的缺点是：因要根据运行网路的长短决定消弧线圈投入的数量与地点，故系统运行较复杂，设备投资较大，实现选择性接地保护困难。
1-13 在中性点经消弧线圈接地的系统中，为什么三相线路对地分布电容不对称，或出现一相断线时，就可能出现消弧线圈与分布电容的串联谐振?为什么一旦系统出现这种串联谐振，变压器的中性点就可能出现危险的高电位?
1-8 如图1-3所示，为变压器中性点经消弧线圈L 接地的供电系统。当三相线路对地分布电容不对称或出现一相断线时，线路参数不再是对称的，因此负载中性点将发生位移，导致0点与'
0点之间出现电位差。由于线路参数的变化使C 与L 的关系恰好符合公式1/0L C ωω-=时，在电压U OO ′的作用下，线路对地回路将发生消弧线圈与对地分布电容的串联谐振。回路一旦出现串联谐振，由于总阻抗几乎为零，故即使U OO ′的数值不大，回路中也会流过很大的电流0i ，0i 流过消弧线圈L ，产生较大的压降，使变压器中性点0对地呈现高电位，极易损坏变压器的对地绝缘。
