10KV变电所毕业设计
1 变电所总体设计及供配电系统分析
1.1 变电所设计原则
进行变电所设计时须遵照变电所设计规范所规定的原则。
根据《35—10kV变电所设计规范》要求：
第1.0.3条变电所的设计应根据工程的5—10年发展规划进行，做到远近结合、以近为主，正确处理近期建设与远景发展的关系，适当考虑扩建的可能性。
第1.0.4条变电所的设计必须从全局出发、统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，结合国情合理地确定设计方案。
第1.0.5条变电所的设计，必须节约用地的原则。
1.2 变电所设计目的与任务
毕业设计是本专业教学计划中的重要环节。此次毕业设计的目的是通过变电所设计实践，综合运用所学知识，贯彻执行我国电力工业有关方针政策，理论联系实践，锻炼独立分析和解决电力工程设计问题的能力，为未来的实际工作奠定必要的基础。
1.3 PG新校区供电需求分析
PG新校区10KV变电所为位于PG新校的变电所，由系统S1、系统S2向PG 新校区供电，来供给该校教学、实验、施工及生活用电，PG新校区变电所的建立可保障新校区的正常用电，提高供电质量和供电可靠性。PG新校区变电所变电压等级为10/0.4KV，是以向终端用户供电为主的变电所,全所停电后将对该校中断供电。
1.4 变电所总体分析
1.4.1 建站必要性与建站规模
1 建站必要性
PG新校区10KV变电所为终端变电所，在系统中主要起变配电作用，全所停电将造成全校停电，它供给该校教学、实验、施工及生活用电。故为满足该校用电要求决定建设本变电站。
2 建站规模
PG新校区10KV变电所电压等级为10/0.4KV
线路回路数：
近期6回，远期2回；
近期最大负荷4627KW。
1.4.2 所址概况与所址条件
1 所址概况
PG新校区10KV变电所位于该校图书馆周围，西部电源和东部电源进线先通过10kV变电所高压侧开关站进行电能分配，然后馈出六回线分配给两个独立变电所和四个箱式变电站，独立变电所和箱式变电站经过变压后供给其所带负荷用电。
2 所址条件
依据《10kV及以下变电所设计规范》GB50053－94 第2.0.1条，变电站所址的选择，应根据下列要求经技术、经济比较确定：
一、接近负荷中心；
二、进出线方便；
三、接近电源侧；
四、设备运输方便；
五、不应设在有剧烈振动或高温的场所；
六、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧；
七、不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；
八、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；
九、不应设在地势低洼和可能积水的场所。
PG新校区10KV变电所建在该校内部，为节约用地、接近负荷中心、进出线方便，故采用建立两个独立变电所和四个箱式变电站的方针。
1.5 负荷分析
1.5.1 负荷的分类与重要性
1一级负荷: 对供电要求最高，要求不断电或可极短时间断电。必须有两个独立电源供电，且当任何一个电源断开后，能保证对全部一级负荷不间断供电；
2 二级负荷: 对供电要求较高，要求基本不断电或可短时间断电。一般要有
两个独立的电源供电，且当任何一个电源断开后，能保证全部或大部分二级负荷不间断供电；
3 三级负荷: 对供电要求相对较低，可为一、二级负荷的紧急用电让路。对三级负荷一般只需要一个电源供电。
1.5.2 负荷资料
负荷统计与计算详见附录一
由附录二知：该校有二级负荷和三级负荷，二级负荷包括行政楼和图书馆中的二级负荷部分（图书馆消防负荷），其余为三级负荷。
二级负荷，近期有2回出线、远景1回出线；三级负荷近期有4回出线、远景1回出线。
2 主变选择与主结线设计
2.1 主变的选择
依据《电力工程电气设计手册1》第五章，《发电厂电气部分》第二章第3节，《10kV及以下变电所设计规范》第三章第3节，《电力技术设计规范》第三章等进行技术选择。
2.1.1 主变容量和台数的选择
1 容量选择原则
(1) 主变容量选择一般按变电所建成以后5～10年的规划负荷选择，并适当考虑到远期10～20年发展。
(2) 根据变电所带负荷性质及电网结构决定主变容量。对有重要负荷变电所考虑一台主变停运时，其余主变容量在计及过负荷能力后的允许时间内，保证用户的一、二级负荷；对一般性变电所当一台主变停运时，其余主变应能保证其余负荷的60%。
(3) 同级电压的单台降压容量的级别不易太多，应从全网出发，推行标准化、系列化（主要考虑备品、备件和检修方便）。
2 台数选择原则
结合PG新校区全部负荷统计后容量的确定(详见附录一)和10KV变电所主结线方案的选择来选择变压器台数。
3 容量选择计算
详见附录一
主变容量S
T
的选择必须符合以下三个条件：
S T ≥S
ca
S
T
—主变压器容量
S
ca
—本回路全部用电设备总计算负荷
2.1.2 主变型号的选择
查《电气设备实用手册》上册P497综合后选择变压器型号为
1 独立变电所变压器选用
9
S系列三相油浸自冷双绕组铜线无载调压变压器。
2 箱式变电站选用1
ZBW系列，其内部变压器也选用
9
S系列变压器。
变压器具体选择详见附录二
2.2 电气主结线设计的基本要求
电气主结线代表了变电站电气部分主体结构，是电力系统网络结构的主要组成部分，它直接影响运行的可靠性和灵活性，并对电器选择，配电装置布置，继电保护，自动装置和控制方式的拟定，都有决定性的关系，对电气主结线设计的基本要求，应包括可靠性，灵活性和经济性，以及扩建的可能性，保证供电可靠性是电气主结线最基本的要求，电气主结线应能适应各种运行状态，并能灵活的进行运行方式的转换，主结线的设计应在满足可靠性和灵活性的前提下做到经济合理，应从以下几个方面考虑：a.投资省 b.占地面积小 c.电能损耗小。
1 电气主结线设计的基本要求
电气主结线应满足安全性、可靠性、灵活性、经济性、扩建可能性，考虑国家的方针政策，少占良田，尽可能用过关的国内设备。
根据《10kV及以下变电所设计规范》GB50053－94 规定：
第3.2.1条配电所、变电所的高压及低压母线宜采用单母线或分段单母线接线。当供电连续性要求很高时，高压母线可采用分段单母线带旁路母线或双母线的接线。
第3.2.2条配电所专用电源线的进线开关宜采用断路器或带熔断器的负荷开关。当无继电保护和自动装置要求，且出线回路少无需带负荷操作时，可采用隔离开关或隔离触头。
第3.2.3条从总配电所以放射式向分配电所供电时，该分配电所的电源进线开关宜采用隔离开关或隔离触头。
当分配电所需要带负荷操作或继电保护、自动装置有要求时，应采用断路器。
第3.2.4条配电所的10kV或6kV非专用电源线的进线侧，应装设带保护的开关设备。
第3.2.5条 10kV或6kV母线的分段处宜装设断路器，当不需带负荷操作且无继电保护和自动装置要求时，可装设隔离开关或隔离触头。
第3.2.6条两配电所之间的联络线，应在供电侧的配电所装设断路器，另一侧装设隔离开关或负荷开关；当两侧的供电可能性相同时，应在两侧均装设断路器。
第3.2.7条配电所的引出线宜装设断路器。当满足继电保护和操作要求时，可装设带熔断器的负荷开关。
第3.2.8条向频繁操作的高压用电设备供电的出线开关兼做操作开关时，应采用具有频繁操作性能的断路器。
第3.2.9条 10kV或6kV固定式配电装置的出线侧，在架空出线回路或有反馈可能的电缆出线回路中，应装设线路隔离开关。
第3.2.10条采用10kV或6kV熔断器负荷开关固定式配电装置时，应在电源侧装设隔离开关。
第3.2.11条接在母线上的避雷器和电压互感器,宜合用一组隔离开关。配电所、变电所架空进、出线上的避雷器回路中，可不装设隔离开关。
第3.2.12条由地区电网供电的配电所电源进线处，宜装设供计费用的专用电压、电流互感器。
第3.2.13条变压器一次侧开关的装设，应符合下列规定：
一、以树干式供电时，应装设带保护的开关设备或跌落式熔断器；
二、以放射式供电时，宜装设隔离开关或负荷开关。当变压器在本配电所内时，可不装设开关。
第3.2.14条变压器二次侧电压为6kV或3kV的总开关，可采用隔离开关或隔离触头。当属下列情况之一时，应采用断路器：
一、出线回路较多；
二、有并列运行要求；
三、有继电保护和自动装置要求。
第3.2.15条变压器低压侧电压为0.4kV的总开关，宜采用低压断路器或隔离开关。当有继电保护或自动切换电源要求时，低压侧总开关和母线分段开关均应采用低压断路器。
第3.2.16条当低压母线为双电源，变压器低压侧总开关和母线分段开关采用低压断路器时,在总开关的出线侧及母线分段开关的两侧，宜装设刀开关或隔离触头。
2 电气主结线中考虑的基本问题：
(1) 变电所在系统中的地位和作用
变电所是电力系统的重要组成部分，其可靠性应与系统相适应。PG新校区10KV变电所由系统S1、系统S2向PG新校区供电，PG新校区变电所的建立可保障新校区的正常用电，提高供电质量和供电可靠性。
(2) 分期和最终的建设规模
根据电力系统发展的需要，PG新校区变电所远景规划有扩建的可能，所以在设计主结线时应留出发展扩建的余地，本设计采用一次设计，分期投资，扩建，尽快发挥经济效益。
(3) 电压等级和出线回路数
近期6回，远期2回：
二级负荷，近期有2回出线、远景1回出线；三级负荷近期有4回出线、远景1回出线。
10KV变电所毕业设计 1 变电所总体设计及供配电系统分析 1.1 变电所设计原则 进行变电所设计时须遵照变电所设计规范所规定的原则。 根据《35—10kV变电所设计规范》要求： 第1.0.3条变电所的设计应根据工程的5—10年发展规划进行，做到远近结合、以近为主，正确处理近期建设与远景发展的关系，适当考虑扩建的可能性。 第1.0.4条变电所的设计必须从全局出发、统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，结合国情合理地确定设计方案。 第1.0.5条变电所的设计，必须节约用地的原则。 1.2 变电所设计目的与任务 毕业设计是本专业教学计划中的重要环节。此次毕业设计的目的是通过变电所设计实践，综合运用所学知识，贯彻执行我国电力工业有关方针政策，理论联系实践，锻炼独立分析和解决电力工程设计问题的能力，为未来的实际工作奠定必要的基础。 1.3 PG新校区供电需求分析 PG新校区10KV变电所为位于PG新校的变电所，由系统S1、系统S2向PG 新校区供电，来供给该校教学、实验、施工及生活用电，PG新校区变电所的建立可保障新校区的正常用电，提高供电质量和供电可靠性。PG新校区变电所变电压等级为10/0.4KV，是以向终端用户供电为主的变电所,全所停电后将对该校中断供电。 1.4 变电所总体分析 1.4.1 建站必要性与建站规模 1 建站必要性 PG新校区10KV变电所为终端变电所，在系统中主要起变配电作用，全所停电将造成全校停电，它供给该校教学、实验、施工及生活用电。故为满足该校用电要求决定建设本变电站。 2 建站规模
PG新校区10KV变电所电压等级为10/0.4KV 线路回路数： 近期6回，远期2回； 近期最大负荷4627KW。 1.4.2 所址概况与所址条件 1 所址概况 PG新校区10KV变电所位于该校图书馆周围，西部电源和东部电源进线先通过10kV变电所高压侧开关站进行电能分配，然后馈出六回线分配给两个独立变电所和四个箱式变电站，独立变电所和箱式变电站经过变压后供给其所带负荷用电。 2 所址条件 依据《10kV及以下变电所设计规范》GB50053－94 第2.0.1条，变电站所址的选择，应根据下列要求经技术、经济比较确定： 一、接近负荷中心； 二、进出线方便； 三、接近电源侧； 四、设备运输方便； 五、不应设在有剧烈振动或高温的场所； 六、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧； 七、不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻； 八、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定； 九、不应设在地势低洼和可能积水的场所。 PG新校区10KV变电所建在该校内部，为节约用地、接近负荷中心、进出线方便，故采用建立两个独立变电所和四个箱式变电站的方针。 1.5 负荷分析 1.5.1 负荷的分类与重要性 1一级负荷: 对供电要求最高，要求不断电或可极短时间断电。必须有两个独立电源供电，且当任何一个电源断开后，能保证对全部一级负荷不间断供电； 2 二级负荷: 对供电要求较高，要求基本不断电或可短时间断电。一般要有
河南机电职业学院毕业论文（实习报告） 题目：110KV变电站及其配电系统设计 所属系部：电子工程系 专业班级：输变电工程12-1 学生姓名：刘康 指导教师：梁家裴 2015年6月6日
毕业论文（实习报告）任务书
指导教师签字：教研室主任签字: 年月日 毕业论文（实习报告）评审表
摘要
本文主要进行110KV变电站设计。首先根据任务书上所给系统及线路和所有负荷的参数，通过对所建变电站及出线的考虑和对负荷资料分析，满足安全性、经济性及可靠性的要求确定了110KV、35KV、10KV侧主接线的形式，然后又通过负荷计算及供电范围确定了主变压器台数、容量、及型号，从而得出各元件的参数，进行等值网络化简，然后选择短路点进行短路计算，根据短路电流计算结果及最大持续工作电流，选择并校验电气设备，包括母线、断路器、隔离开关、电压互感器、电流互感器等，并确定配电装置。根据负荷及短路计算为线路、变压器、母线配置继电保护并进行整定计算。本文同时对防雷接地及补偿装置进行了简单的分析，最后进行了电气主接线图及110KV配电装置间隔断面图的绘制 关键词：变电站设计，变压器，电气主接线，设备选择
目录 摘要 ..................................................................................................................... I I 1 变电站的介绍. (1) 1.1 变电站的作用 (1) 1.2 我国变电站及其设计的发展趋势 (2) 1.3 变电站设计的主要原则和分类 (4) 2 电气主接线设计 (4) 2.1 电气主接线设计概述 (5) 2.2 电气主接线的基本形式 (7) 2.3 电气主接线选择 (7) 3 变电站主变压器选择 (10) 3.1 主变压器的选择 (10) 3.2 主变压器选择结果 (11) 4 短路电流计算 (13) 4.1 短路的危害 (13) 4.2 短路电流计算的目的 (13) 4.3 短路电流计算方法 (13) 5 继电保护的配置 (14) 5.1 继电保护的基本知识 (14) 5.2 110kv线路的继电保护配置 (14) 5.3 变压器的继电保护 (14) 5.4 母线保护 (15) 5.5 备自投和自动重合闸的设置 (16)
前言 在这次设计的选题上我是根据自己现在所实习的岗位来确定的，题目是《110KV降压变电站的部分设计》，而且我认为这次选题也是很好的结合了我在学校所学的工厂供电这门课程，让实践和理论知识相结合。 学习了工厂供电,为了更好的掌握这门功课，切实保证工厂生产的正常工作需要,我们进行了这次设计.要完成这次设计就必须了解工厂供电的基本知识.包括供电系统的一般原则,内容和程序.须要进行负荷计算,无功补偿以及继电保护。 首先介绍工厂供电设计的基本知识,包括供电设计的内容和程序,供电设计依据的主要技术基础,供电设计常用的电气图形符号和文字符号.接着依次讲述负荷计算和无功补偿,变配电所主接线方案的设计,短路计算及一次设备选择,继电保护及二次回路的选择,变配电所的布置与结构设计,供配电线路的设计计算,防雷保护和接地装置的设计。本次设计最重要的设计原则和方法,我们认为,就是在设计中一定要遵循国家的最新标准和设计规范.因此设计中着力介绍与工厂供电设计有关的最新标准和设计规范的规定和要求.限于我们的水平,加之时间非常的紧促,因此设计书中可能有错漏和不妥之处,是很难避免的,请老师批评指正。 毕业设计（论文）任务书 题目110kV降压变电站电气一次部分设计 一、毕业设计（论文）内容 本所位于某市区。向市区工业、生活等用户供电，属新建变电所。 电压等级： 110kV：近期2回，远景发展2回； 10kV：近期12回，远景发展2回。 电力系统接线简图、负荷资料及所址条件见附件。 二、毕业设计(论文)应达到的主要指标 1、变电所总体分析； 2、负荷分析计算与主变压器选择； 3、电气主接线设计； 4、短路电流计算及电气设备选择； 5、配电装置及电气总平面布置设计。 三、设计(论文)成品要求 1．毕业设计说明书（论文）1份； 2．图纸：1套（电气主接线）。
《发电厂电气部分》结业论文 110KV降压变电所设计 课程名称：发电厂电气部分 任课教师：姜新通 所在学院：信息技术学院 专业：电气工程及其自动化 中国·大庆 2012 年 5 月 毕业设计（论文）原创性声明和使用授权说明
原创性声明 本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。 作者签名：日期： 指导教师签名：日期： 使用授权说明 本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。 作者签名：日期：
学位论文原创性声明 本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。 作者签名：日期：年月日 学位论文版权使用授权书 本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。 涉密论文按学校规定处理。 作者签名：日期：年月日 导师签名：日期：年月日
目录 第一章原始资料分析 (2) 第二章变电所接入系统设计 (3) 第三章变电所地方供电系统设计 (4) 第四章主变压器的选择 (6) 第五章所用变压器的选择 (14) 第六章主接线的设计 (16) 第七章变电所电器设备的选择 (19) 第八节继电保护的配置 (24) 参考资料 (27)
第一章原始资料分析 一、原始资料 1、待建110KV降压变电所从相距30km的110KV东郊变电站受电。 2、待建110KV降压变电所年负荷增长率为5%，变电站总负荷考虑五年发展规划。 3、地区气温: ?1?年最高气温35℃，年最低气温–15℃。 ?2?年平均气温15℃。 4、待建110KV降压变电所各电压级负荷数据如下表: 二、对原始资料的分析计算 为满足电力系统对无功的需要，需要在用户侧装设电容器，进行无功补偿，使用户的功率因数提高，35kV线路用户功率因数提高到0.9为宜，10kV线路用户功率因数应不低于0.9。 根据原始资料中的最大有功及调整后的功率因数，算出最大无功，可得出以下数据:
第二章变电所接入系统设计 一、确定电压等级 输电线路电压等级的确定应符合国家规定的标准电压等级。选择电压等级时，应根据输送容量和输电距离，以及接入电网的额定电压的情况来确定，输送容量应该考虑变电所总负荷和五年发展规划。因此待建110KV变电所的最高电压等级应为110kV。 二、确定回路数 该110KV变电所建成后，所供用户中存在Ⅰ、Ⅱ类重要负荷，因此110KV变电所应采用双回110KV线路接入系统。 三、确定110KV线路导线的规格、型号 由于该待建110KV变电所距离受电110KV东郊变电站30KM，处于平原河网地区，因此应采用架空线路，导线选择LGJ型。 四、110KV线路导线截面选择 导线截面积选择的一般方法是：先按经济电流密度初选导线标称截面积，然
10KV变电站的设计毕业论文 目录 第一章绪论..................................................... - 1 - 1.1 变电站发展的历史与现状.................................. - 1 - 1.1.1 概况............................................... - 1 - 1.1.2 变电站综合自动化系统的设计原则..................... - 1 - 第二章变电站的负荷计算和无功率补偿计算......................... - 3 - 2.1 负荷计算................................................ - 3 - 2.3变电所主变压器的选择..................................... - 5 - 2.4变电所安装位置........................................... - 6 - 第三章变电站主接线设计......................................... - 7 - 3.1 电气主接线的基本要求.................................... - 7 - 3.2 常用的主接线............................................ - 7 - 3.3工厂变电所主要接线方案选择............................... - 9 - 第四章短路电流计算............................................ - 11 - 4.1短路电流计算的目的...................................... - 11 - 第五章电气设备的选择及校验.................................... - 15 - 5.2变电所一次一次设备的选择校验............................ - 16 - 5.2.1高压侧电气设备的选择校验.......................... - 16 - 5.2.2低压侧电气设备的选择校验.......................... - 19 - 5.3变电所进出线的选择及校验................................ - 20 - 5.3.1导线选择的原则.................................... - 21 - 5.3.2变电所导线的选择.................................. - 21 - 第六章变电所继电保护.......................................... - 24 - 6.1电力变压器的故障形式.................................... - 24 -
毕业设计（论文）任务书 一、题目：10kv变电所设计 指导思想和目的： 1、灵活运用本专业所学的基础和专业知识。 2、培养学生的专业技术知识和技能，能运用所学理论知识和技能解决生产第一线的运行、维护、检修及技术管理等实际工作，具有分析解决一般技术和业务问题的能力。 3、对学生进行一次高级人才基本技能的综合训练，培养学生分析和解决本专业技术实际问题的能力，包括技术经济政策的理解能力；查阅和综合分析各种文献资料、掌握使用工程技术规范和手册、图表等技术资料的能力；计算机应用能力；绘图和设计说明书（论文）的撰写等方面的能力。 4、培养学生树立严肃认真的工作作风，实事求是、严谨论证的科学态度，团结勤奋、协同作战的优良作风和应有的职业道德。 二．设计任务或主要技术指标： 1.设计任务 要求根据用电负荷实际情况，并适当考虑发展。按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与形式，确定变电所主变压器的参数、容量与类型。选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护装置、确定防雷和接地装置，最后按要求写出设计说明书，绘制设计图纸。 二、设计进度与要求： 第1周：收集10kv降压变电所资料。 第2周：了解掌握10kv降压变电站的基本组成。 第3周：根据设计背景计算变电所负荷。 第4周：短路电流计算。 第5周：电气主接线选择与校验。 第6周：继电保护预防雷保护的设计。 弟7周：制作10kv降压变电站设计报告。 弟8周：答辩 三、主要参考书及参考资料： [1]刘介才编著.《工厂供电》，第4版，机械工业出版社，2005 [2]雷振山编著．《中小型变电所实用设计手册》，第1版，中国水利水电出版社，2000。 [3]雷振山编著．《实用供配电技术手册》，第1版，中国水利水电出版社，2002。 [4]王子午编著．《常用供配电设备选型手册》，第一版，煤炭工业出版社，1998。 [5]徐泽植编著．《10kV及以下供配电设计与安装》，第一版，煤炭工业出版社，2002。 教研室主任（签名）：系（部）主任（签名）：2012年2月21日
以下文档格式全部为word格式，下载后您可以任意修改编 辑。 沧州职业技术学院 毕业设计 《110kv变电站一次系统设计》
目录 引言................................................................................................................................... - 1第1章概述..................................................................................................................... - 2第2章负荷计算及变压器选择..................................................................................... - 4 2.1负荷计算................................................................................................................. -4 2.1.1 计算负荷的目的.............................................................................................. - 4 2.1.2 负荷分析.......................................................................................................... - 4 2.2主变压器的选择..................................................................................................... -5 2.2.1 主变压器台数和容量的确定.......................................................................... - 5 2.2.2 变压器型号的选择.......................................................................................... - 5 2.3本变电站站用变压器的选择................................................................................. -6 2.4小结......................................................................................................................... -7第3章无功补偿装置的选择......................................................................................... - 8 3.1补偿装置的意义..................................................................................................... -8 3.2无功补偿装置类型的选择..................................................................................... -8 3.2.1 无功补偿装置的类型...................................................................................... - 8 3.2.2 常用的三种补偿装置的比较及选择.............................................................. - 8
“发电厂及电力系统”专业大学毕业设计任务书 设计题目：区域电力网及降压变电所设计 毕业设计任务书 一、区域电网的设计内容 1、根据负荷资料，待设计变电所的地理位置。据已有电厂的供电情况。作出功率平衡。 2、通过技术经济综合比较，确定电网供电电压、电网接线方式及导线截面。 3、进行电网功率分布及电压计算，评定调压要求，选定调压方案。 4、评定电网接线方案。 二、在区域电网设计的基础上，设计110 kV；kV A降压变电所的电气部分。具体要求如下： 1、对B 变电所在系统中的地位作用及所供用户的分析。 2、选择变电所主变压器的台数、容量、型式。 3、分析确定高低压主接线方式及配电装置型式。 4、分析确定所用电接线方式。 5、进行继电保护及互感器的配置。 6、进行选择设备所必须的短路电流计算。 7、选择变电所高低压侧回路的断路器、隔离开关。 8、选择10kV 硬母线。 9、进行防雷及保护接地的规划。 三、设计文件及图纸要求： 1、设计说明书一份； 2、计算书； 3、图纸（2号）。 （1）区域电网接线图； （2）变电所一次接线图；
原 始 资 料 一、区域电网设计的有关原始资料 1、发电厂、变电所及新选定变电所地理位置（见附图一）：D 图； 2、原有发电厂、变电所主接线图及设备规范（见附图二）； 3、新变电所有关资料； 变电所 编 号 最大负荷 MW 功率因数 COSφ 二次侧 电压kV 调 压 要 求 负荷曲线 性 质 重要负荷 % A 20 0.92 10 顺 A 60 B 23 0.9 10 逆 B 51 C 27 0.9 10 逆 B 60 D 20 0.92 10 常 A 70 4、典型日负荷曲线 典型日负荷曲线（A ） % 100 90 80 70 60 50 40 30 20 10 0 2 4 6 8 10 12 14 16 18 20 22 24
2011年某10kv变电所设计 10kv 变电所设计 摘要：随着西校区的发展建设，原变电所已不能满足用电需求，为改善供电质量，提高供电可靠性，并根据发展规划及负荷现状，设计 10kv 变电所。 关键词：变电所；短路电流；系统主接线；微机保护 II Abstract:The ten kilovolts transformer substation design of west school Abstract district of Pingdingshan Institute of Technology Abstract: With the development of west school district of Pingdingshan Institute of Technology, the former transformer substation can’t satisfy the demand of electricity. For ameliorating quality of electric supply and enhancing dependability, and according to the develop of the programming and the status of charge, I design the ten kilovolts transformer substation. words: Key words transformer substation, short-circuit electric current, system lord knot line,tiny-machine protection. 目录 第 1 章原始资料及电源进线方式确定................... (1) 第 2 章负荷计算及无功功率补偿计算........................... (3) 2.1 负荷计算部分 (3) 2.2 无功功率补偿 (6) 2.2.1 无功功率补偿的基本知识 (6) 第 3 章确定变电站的位置与型式、合理布置好各设备的位置 (10) 3.1 变电所形式的确定 (10) 3.2 变电站与各设备的位置 (11) 第 4 章变电站主变压器的台数、容量及类型的选择 (14) 第 5 章变电站主结线方案的设设计 (15) 5.1 几种主接线方式的介绍: (15) 第 6 章短路电流计算 (17) 6.1 概述 (17) 6.2 短路电流计算 (17) 第 7 章电气设备的选择与校验 (26) 7.1 概述 (26) 7.2 一次侧电气设备选择与校验 (27) 7.3 低压侧一次设备选择与校验 (32) 第 8 章 10kV 变电所电力变压器的继电保护 (39) 8.1 电力变压器的故障形式 (39) 第 9 章变电站防雷保护与接地装置的设计 (49) 9.1 变电站直击雷过电压保护 (49) 9.2 雷电侵入波过电压保护 (51) 第 10 章微机保护 (53) 结束语 (60) 参考文献 (61) 附录：设计说明书及主要材料清单 (62)
35kV 变电站设计原始数据 本次设计的变电站为一座35kV降压变电站，以10kV给各农网供电，距离本变电站15km和10km 处各有一个系统变电所，由这两个变电所用35kV双回架空线路向待设计的变电站供电，在最大运 行方式下，待设计的变电站高压母线上的短路功率为1500MVA。 本变电站有8回10kV架空出线，每回架空线路的最大输送功率为1800kVA其中#1出线和#2 出线为I类负荷，其余为U类负荷及川类负荷，Tmax=4000h,cos? =0.85。 环境条件：年最高温度42 C ;年最低温度-5 C；年平均气温25 T ;海拔高度150m 土质为粘土；雷暴日数为30 日/ 年。
35KV变电站设计 、变电站负荷的计算及无功功率的补偿 1. 负荷计算的意义和目的 所谓负荷计算，其实就是计算在正常时通过设备和导线的最大电流，有了这 个才可以知道选择多大截面的导线、设备。负荷计算是首要考虑的。要考虑很多因素才能计算出较为准确的数值。如果计算结果偏大，就会将大量的有色金属浪费，增加制作的成本。如果计算结果偏小，就会使导线和设备运行的时候过载，影响设备的寿命，耗电也增大，会直接影响供电系统的稳定运行。 2. 无功补偿的计算、设备选择 2.1无功补偿的意义和计算 电磁感应引用在许多的用电设备中。在能量转换的过程中产生交变磁场，每个周期内释放、吸收的功率相等，这就是无功功率。在电力系统中无功功率和有功功率都要平衡。有功功率、无功功率、视在功率之间相互关联。 S ,卩厂Q2 S——视在功率，kVA P――有功功率，kW Q 无功功率，kvar 由上述可知，有功功率稳定的情况下，功率因数cos ?越小则需要的无功功 率越大。如果无功功率不通过电容器提供则必须从该传输系统提供，以满足电力 线和变压器的容量需要增加的电力需求。这不仅增加了投资的供给，降低了设备的利用率也将增加线路损耗。为此对电力的国家规定：无功功率平衡要到位，用户应该提高用电功率因数的自然，设计和安装无功补偿设备，及时投入与它的负载和电压的基础上变更或切断，避免无功倒送回来。还为用户提供了功率因数应符合相应的标准，不然，电力部门可能会拒绝提供电力。所以无功功率要提高功率因素，在节约能源和提高质量具有非常重要的意义。无功补偿指的是：设备具有容性负载功率和情感力量负荷，并加入在同一电路，能量的两个负载之间的相互交换。 无功补偿装置被广泛采用在并联电容器中。这种方法容易安装并且施工周期短，成本低易操作维护。 2.2提高功率因数 P——有功功率 S1――补偿前的视在功率 S2补偿后的视在功率 Q1补偿前的无功功率 Q2补偿后的无功功率 ? 1――补偿前的功率因数角
毕业设计（论文） 题目：永济机械厂10kv降压变电所的电气设计年级专业：机电1072班 学生姓名： 指导教师： 2010年5 月20日
摘要 电能是现代人们生产和生活的重要能源。电能可由其他形式的能转换而来，也可简便地转换成其他形式的能。电能的输送，分配，调试，控制和测试等简单易行，有利于实现生产过程的自动化，因此，在工矿企业，交通运输，人民生活中得到广泛应用。 电力工业是国民经济重要的部门，是现代化建设的基础。本次设计主要是有关工厂降压变电所设计方面的内容，本说明书中主要叙述了工厂降压变电所设计方法、和其他要求的确定供电系统的主要电气设备，供电系统的接线和结构，负荷计算和断路计算，电线和导线的选择及校正，断电保护装置及二次系统，防雷；接地及电气安全，电气照明技术，工厂供电系统的经济运行，工厂供电系统的运行维护和检修，实验与实践等。本次工厂降压变电所的设计，它从多方面体现出了工厂供电的重要性 工厂总降压变电所的位置和形式选择参考电源进线方向,综合考虑设置总降压变电所的有关因素,确定变压器的台数和容量.工厂总降压变电所主结线方案设计根据变电所配电回路数,,确定变电所高,低接线方式，系统短路电流计算由系统不同运行方式下的短路参数,求出不同运行方式下各点的三相及两相短路电流.负荷计算及无功功率补偿负荷计算的方法有需要系数法,利用系数法及二项式等几种.本设计采用需要系数法确定. 【关键词】电气设计功率补偿负荷计算防雷与接地主变压器一次设备的选择与校验二次回路方案的选择
目录 前言 (1) 第一章电气设计的一般原则.设计内容及步骤 (2) 1.1、电气设计设计的一般原则 (2) 1.2、设计内容及步骤 (2) 第二章负荷计算的内容和目的 (5) 2.1负荷计算的内容和目的 (5) 2.2负荷分级及供电要求 (5) 2.3电源及供电系统 (6) 2.4电压选择和电能质量 (6) 2.5无功补偿 (6) 2.6低压配电 (7) 2.7变电所进出线选择和校验 (7) 第三章负荷计算和无功功率计算及补偿 (8) 3.1负荷计算及无功功率补偿 (8) 3.2无功功率补偿计算 (11) 3.3年耗电量的估算 (11) 第四章变电所主变压器台数和容量及主接线方案的选择 (13) 4.1变电所主变压器台数的选择 (13) 4.2变电所主变压器容量选择 (13) 4.3变电所主接线方案的选择 (13) 第五章变电所一次设备的选择与校验- (15) 5.1变电所高压一次设备的选择 (15) 5.2变电所高压一次设备的校验 (15) 5.3.高压设备的热稳定性校验 (16) 5.4变电所低压一次设备的选择 (17) 5.5变电所低压一次设备的校验 (17) 第六章变电所高、低压线路的选择 (19) 6.1高压线路导线的选择 (19) 6.2低压线路导线的选择 (19) 第七章变电所二次回路方案选择及继电保护的整定 (21) 7.1二次回路方案选择 (21) 7.2继电保护的整定 (21) 第八章防雷保护与接地装置设计 (24) 8.1防雷设备 (24) 8.2.接地与接地装置 (24) 第九章总结 (26) 参考文献 (27) 致谢 (28) 附录 (29)
绪论 毕业设计是专业学习的一个重要组成部分,做毕业设计的目的是通过设计实践,综合所学知识,贯彻学习我国电力工业有关的方针政策,培养理论联系实际,独立分析解决问题的能力。 在本次设计中,首先温习了相关内容和有关学习资料,熟悉了设计中各个项目的要求和方法步骤,然后再进入实际设计阶段,力争做到有根据,有过程,有论证,简洁明快,条理清晰。. 电力系统是由发电机，变压器，输电线路，用电设备（负荷）组成的网络，它包括通过电的或机械的方式连接在网络中的所有设备。电力系统中的这些互联元件可以分为两类，一类是电力元件，它们对电能进行生产（发电机），变换（变压器，整流器，逆变器），输送和分配（电力传输线，配电网），消费（负荷）；另一类是控制元件，它们改变系统的运行状态，如同步发电机的励磁调节器，调速器以及继电器等。 供电的中断将使生产停顿，生活混乱，甚至危及人身和设备安全，形成十分严重的后果。停电给国民经济造成的损失远远超过电力系统本身的损失。因此，电力系统运行首先要满足可靠，持续供电的要求。 我国目前电力工业的发展方针是：1.在发展能源工业的基本方针指导下发展电力工业。2.电力工业发展速度必须与国民经济发展速度相适应。3.发挥水电优势，加快水电建设。4.建设大型矿口电厂，搞好煤，电，运平衡。5.在煤，水能源缺乏地区，有重点有步骤地建设核电厂。6.政企分开，省为实体，联合电网，统一调度，集资办电。7.因地制宜，多能互补，综合利用，讲求利益。8.节约能源，降低消耗9.重视环境保护，积极防止对环境的污染。 变电所是联系发电厂和用户的中间环节，起着变换和分配电能的作用。变电所根据它在系统中的地位，可分为下列几类： 1.枢纽变电所位于电力系统的枢纽点，连接电力系统高压和中压的几个部分，汇集多个电源，电压为330~500kV的变电所，称为枢纽变电所。全所停电后，将引起系统解列，甚至出现瘫痪。 2.中间变电所高压侧以交换潮流为主，起系统交换功率的作用，或使长距离输电线路分段，一般汇集2~3个电源，电压为220~330kV，同时又降压供当地用电，这样的变电所起中间环节的作用，所以叫中间变电所。全所停电后，将引起区域电网解列。 3.地区变电所高压侧一般为110~220kV，向地区用户供电为主的变电所，这是一个地区或城市的主要变电所。全所停电后，仅使该地区中断供电。 4.终端变电所在输电线路的终端，接近负荷点，高压侧电压为110kV，经降压后直接向用户供电的变电所，即为终端变电所。全所停电后，只是用户受到损失。 在电力系统中，除应采取各项积极措施或减少发生故障的可能性以外，故障一旦发生，必须迅速而有选择性地切除故障元件，这是保证电力系统安全运行的最有效方法之一。切除故障的时间常常要求小到十分之几甚至百分之几秒，实践证明只有装设在每个电气元件上的保护装置才有可能满足这个要求。这种保护装置直到目前为止，大多是由单个继电器或继电器与其附属设备的组合构成的，故称为继电保护装置。在电子式静态保护装置和数字式保护装置出现以后，虽然继
中华人民共和国国家标准 10kV及以下变电所设计规范 Code for design of10kV&under substation GB50053－94 主编部门：中华人民共和国机械工业部 批准部门：中华人民共和国建设部 施行日期：1994年11月1日 关于发布国家标准 《10kV及以下变电所设计规范》的通知 建标［1994］201号 根据国家计委计综［1986］250号文的要求，由机械工业部中电设计研究院负责主编，会同有关单位共同修订的国家标准《10kV及以下变电所设计规范》，已经有关部门会审。现批准《10kV及以下变电所设计规范》GB50053－94为强制性国家标准，自1991年11月1日起施行。 原国家标准《工业与民用10kV及以下变电所设计规范》GBJ53－83同时废止。 本规范由机械工业部负责管理，其具体解释等工作由机械工业部中电设计研究院负责，出版发行由建设部标准定额研究所负责组织。 中华人民共和国建设部 1994年3月23日 第一章 总则 第1.0.1条 为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便，确保设计质量，制订本规范。 第1.0.2条 本规范适用于交流电压10kV及以下新建、扩建或改建工程的变电所设计。 第1.0.3条 变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，远近结合，以近期为主，适当考虑发展的可能。 第1.0.4条 变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条 件和节约电能等因素，合理确定设计方案。 第1.0.5条 变电所设计采用的设备和器材，应符合国家或行业的产品技术标准，并应优先选用技术先进、经济适用和节能的成套设备和定型产品，不得采用淘汰产品。 第1.0.6条 10kV及以下变电所的设计，除应执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的规定。 第二章 所址选择 第2.0.1条 变电所位置的选择，应根据下列要求经技术、经济比较确定： 一、接近负荷中心； 二、进出线方便； 三、接近电源侧；
毕业设计(论文) 110kV降压变电所电气一次系统设计 系别电力工程系 专业班级电气08K5班 学生姓名严丽 指导教师胡永强 二〇一二年六月
摘要 随着经济的发展和人民生活水平的提高，对供电质量的要求也日益提高。国家提出了加快城网和农网建设及改造、拉动内需的发展计划，城网110kV变电站的建设迅猛发展。如何设计城网110kV变电站，是成网建设、改造中需要研究和解决的一个重要课题。 变电站是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂与用户的中间环节，起着变换和分配电能的作用。电气主接线是发电厂变电所的中间环节，电气主接线的拟定直接关系着全厂（所）电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。 本次设计建设一座110kV降压变电站。首先，根据主接线的经济可靠、运行灵活的要求选择各个电压等级的接线方式，在技术方面和经济方面进行比较。选取灵活的最优接线方式。 其次进行短路电流计算，根据各短路点计算出各点短路稳态电流和短路冲击电流，从三项短路计算中得到当短路发生在各电压等级的工作母线时，其短路稳态电流和冲击电流的值。 最后，根据各电压等级的额定电压和最大持续工作电流进行设备选择，然后进行校验。关键词：变电站；电气主接线；短路电流；设备选择；校验 I
1 原始数据 1、变电站类型：110kV降压变电所 2、电压等级：110/10kV 3、负荷情况： 最大25MW，最小16MW，T max = 5000小时，cosφ= 0.85 负荷性质：工业生产用电 4、出线情况：(1) 110kV侧：2回（架空线）LGJ—185/28km；(2) 10kV侧：12回（电缆）。 5、系统情况：(1) 系统经双回线给钢厂供电； (2) 系统110kV母线短路电流标幺值为33（SＢ＝100MV A） 6、环境条件：(1)最高温度40℃，最低温度-25℃，年平均温度20℃； (2)土壤电阻率ρ<400 欧米； (3)当地雷暴日40日/年。
110KV电力变电所项目毕业设计 目录 1 绪论 (1) 1.1国外研究及发展现状 (1) 1.2设计原始资料 (1) 1.3本课题的研究任务 (3) 2 电气主接线设计及变压器选择 (4) 2.1电气主接线设计原则 (4) 2.2电气主接线设计的基本要求 (4) 2.3电气主接线方案的拟定 (5) 2.3.1 对原始资料的分析 (6) 2.3.2 110kV侧电气主接线 (6) 2.3.3 35kV侧电气主接线 (8) 2.4变压器的选择 (11) 3 短路电流计算 (12) 3.1短路电流计算的目的及短路电流计算条件 (12) 3.2电抗标幺值的计算 (12) 3.3短路电流计算 (13) 3.3.1 110KV侧母线短路电流计算 (14)
3.3.2 35KV侧母线短路电流计算 (15) 3.3.3 10KV侧母线短路电流计算 (16) 4 电气设备的选择 (18) 4.1电气选择的选择原则 (18) 4.2电器设备选择 (21) 4.2.1 断路器的选择 (21) 4.2.2 隔离开关的选择 (27) 4.2.3 10KV侧出线高压开关柜的选择 (30) 4.2.4 电流互感器的选择 (32) 4.2.5 电压互感器的选择 (35) 4.2.6 避雷器的选择 (35) 4.3进出线和母线的选择 (37) 4.3.1 110KV主变进线和母线的选择 (37) 4.3.2 35KV母线及主变压器进线的选择 (39) 4.3.3 35KV侧进出线的选择 (40) 4.3.4 10KV母线及主变压器进线的选择 (42) 4.3.5 10KV出线的选择 (44) 4.4母线支柱绝缘子的选择 (46) 4.4.1 110KV侧母线支柱绝缘子的选择 (46)

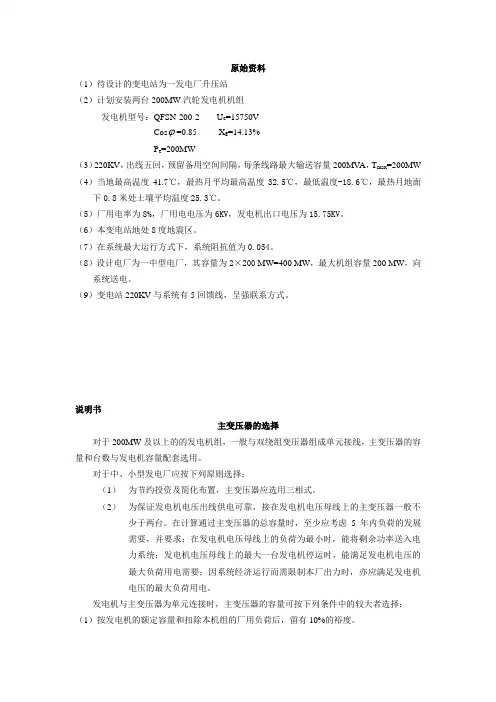

原始资料 （1）待设计的变电站为一发电厂升压站 （2）计划安装两台200MW汽轮发电机机组 发电机型号：QFSN-200-2 U e=15750V Cos =0.85 X g=14.13% P e=200MW （3）220KV，出线五回，预留备用空间间隔，每条线路最大输送容量200MVA，T max=200MW （4）当地最高温度41.7℃，最热月平均最高温度32.5℃，最低温度-18.6℃，最热月地面下0.8米处土壤平均温度25.3℃。 （5）厂用电率为8%，厂用电电压为6KV，发电机出口电压为15.75KV。 （6）本变电站地处8度地震区。 （7）在系统最大运行方式下，系统阻抗值为0.054。 （8）设计电厂为一中型电厂，其容量为2×200 MW=400 MW，最大机组容量200 MW，向系统送电。 （9）变电站220KV与系统有5回馈线，呈强联系方式。 说明书 主变压器的选择 对于200MW及以上的的发电机组，一般与双绕组变压器组成单元接线，主变压器的容量和台数与发电机容量配套选用。 对于中、小型发电厂应按下列原则选择： （1）为节约投资及简化布置，主变压器应选用三相式。 （2）为保证发电机电压出线供电可靠，接在发电机电压母线上的主变压器一般不少于两台。在计算通过主变压器的总容量时，至少应考虑5年内负荷的发展 需要，并要求；在发电机电压母线上的负荷为最小时，能将剩余功率送入电 力系统；发电机电压母线上的最大一台发电机停运时，能满足发电机电压的 最大负荷用电需要；因系统经济运行而需限制本厂出力时，亦应满足发电机 电压的最大负荷用电。 发电机与主变压器为单元连接时，主变压器的容量可按下列条件中的较大者选择：（1）按发电机的额定容量和扣除本机组的厂用负荷后，留有10%的裕度。
