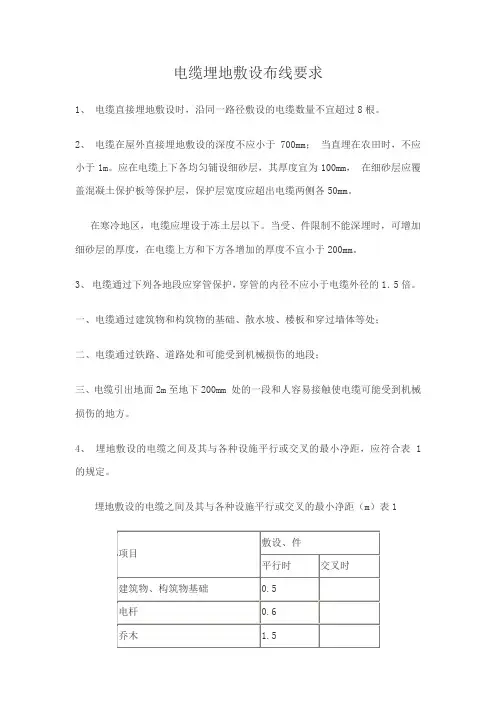

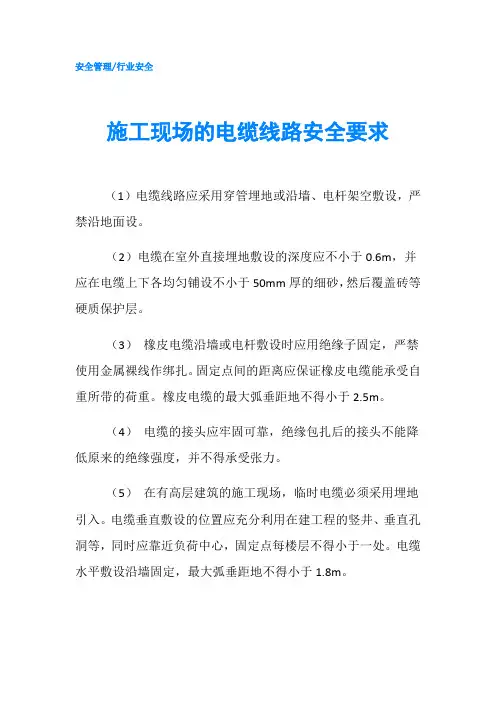

直接埋地敷设电缆有哪些要求
1.直接埋在地下的电缆，一般适用铠装电缆
2.挖掘的沟底必须时松软的土层，没有石块或其他硬质杂物，否则，应铺以100mm厚的软土
或砂层。电缆周围的泥土不应含有腐蚀电缆金属包皮的物质（酸碱液体、石灰、炉渣、腐植质和有害物渣滓等），否则，应予以清除和换土。埋深不应小于0.7m（在严寒地区，电缆应敷设在冰冻层以下）。
3.电缆敷设完毕，上面应铺以100mm厚的软土或细砂，然后盖上混凝土保护板，覆盖宽度应
超过电缆直径两侧以外各50mm。在一般情况下，也可用砖代替混凝土保护板。
4.电缆中间接头盒外面应有生铁或混凝土保护盒。若周围介质对电缆有腐蚀作用，或地下经
常有水并在冬季可能冰冻，在保护盒内应柱满沥青。
5.电缆接头下面必须垫以混凝土基础板，其长度应伸出保护盒两端约600-700mm。电缆自土沟
引进隧道、入孔和建筑物时，应穿在管中、管口应予以堵塞，以防漏水。
6.电缆相互交叉，与非热力管道和沟道交叉，以及穿越公路和墙壁时，都应穿在保护管中。
保护管长度应超出交叉点前后1m，交叉净距不得小于250mm，保护管内径不得小于电缆外径的1.5倍。
7.电缆与建筑物平行距离应大于0.6m，与电感应保持0.6m距离，与排水明沟距离应大于1m，
与热力管道平行距离为2m（非热力管道为1m），与树木的距离为1.5m。
8.无铠装电缆从地下引出地面时，高度1.8m及以下部分，应采用金属管或保护罩保护，以防
机械力损伤（电气专用间除外）。
9.铠装电缆的金属外皮两端应可靠接地，接地电阻不应大于10Ω。
10.在电缆通过的无永久性建筑物的地点，应埋设标桩，接头与转弯处也应埋设电缆标桩。
新建山西大同采煤沉陷区国家先进光伏示范基地左云县东周窑5万千瓦项目 电缆敷设施工方案 诺斯曼能源科技（北京）有限公司 施工单位（章） 2016 年,4—月
编写：________________ 审核：________________ 批准：________________ 年月日年月日年月日
1、施工范围： 本施工工艺适用于新建山西大同采煤沉陷区国家先进光伏示范基地左云县东周窑5万千瓦项目电缆敷设。 2、编制依据： 2.1 工程图纸 2.2〈〈电气装置安装工程质量检验及评定规程》DL/T 5161-2002 2.3〈〈电气装置安装工程电缆线路施工及验收规范》(GB50217 — 2007) 2.4〈〈电气装置安装工程接地装置施工及验收规范》(GB50217-2007 ) 2.5〈〈电力建设安全健康与环境管理工作规定》国家电网工[2003]168号 2.6〈〈电力建设安全工作规程》DL5009.1-2002 2.7〈〈工程建设标准强制性条文》 (电力工程部分)2006版 3、施工准备： 3. 1技术准备： 3. 1 . 1施工图准备： A. 电缆支架布置： 认真审阅图纸，结合现场实际情况，将设计不合理地方及时提出来。电缆敷设工艺的好坏，与 电缆布置是否合理，有很大关系。如果通道不合理，势必造成敷设混乱，交叉多，甚至堵死通道， 致使电缆敷设无法正常进行 电缆敷设前，电缆桥架层间防火隔板应按设计进行安装，并经检查验收合格后，方可进行电缆 敷设。 B. 电缆敷设图 仔细查看，确认设备位置，查看电缆的最佳途径，确保准确、到位，并查看电缆管是否有漏埋， 或者型号和电缆是否匹配。并对图纸与现场、尤其是其他专业配合的时出现的问题，及时反映，并 应有书面见证材料。 C. 电缆清册及节点图 认真校对清册中每根电缆，必要时，要进行现场实际测量。 3. 1. 2技术资料准备： 对施工图纸中的设计问题，及时以设计变更单及工程联系单的形式反馈到施工第一线，特别是 设计接口问题尤应引起注意。 3. 1 . 3编制敷设计划：
电线电缆技术要求(施工规范) （一）高压电缆 1．总则 1.1 本技术规范书适用于10kV 交联聚乙烯绝缘电缆，它提出了该电缆的功能设计、结构、性能和试验等方面的技术要求。 1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。 1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。如有异议，不管是多么微小，都应在投标书附表一“技术差异表”中加以详细描述。 1.4 本技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.5 供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下：GB/T12706-2008有矛盾时，按现行的技术要求较高的标准执行。 1.6 本技术规范书未尽事宜，由需供双方协商确定。 1.7 供方应获得ISO9000 （GB/T 19001 ）资格认证书或具备等同质量认证证书，产品应在相同或更恶劣的运行条件下持续运行三年以上的成功经验。提供的产品应有两部鉴定文件或等同有效的证明文件。对于新
产品，必须经过挂网试运行，并通过产品鉴定。 ２．使用环境条件 2.1 运行条件 ２.1.1 系统标称电压和频率：10kV ，50Hz 。 ２.1.2 系统最高运行电压：12 kV ２.1.3 系统接地方式：中性点不接地系统，单相接地时允许持续运行8h 。 ２.2 环境条件 环境温度：-10~+40℃； 海拔高度：1860m； 污秽等级：Ⅱ级（外绝缘爬电比距：22mm/kv）; 相对湿度：85%； 地震烈度：8级； 设备安装场所：户外。 相对湿度：月平均相对湿度不大于90% 日平均相对湿度不大于95% ２.3 敷设条件：室外电缆沟、电缆沟，室内电缆桥架。 ２.4 运行要求 ２.4.1电缆导体的额定运行温度为：交联聚乙烯绝缘90℃。 ２.4.2 短路时，5秒钟内电缆导体的最高温度不超过：250℃。 ３．技术参数和要求 本次招标设计的的电缆，其技术参数除应符合GB/T12706-2008的要
电力电缆施工方案及技 术措施 集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-
电力电缆施工方案及技术措施 1.2、编制依据 《电气装置安装工程电缆线路施工及验收规范》GB50169－92《电气装置安装工程电气设备交接试验标准》GBS（）15－gi。《建筑电气安装工程质量检验评定标准》GBJ30－88。公司《质量保证手册）、《质量体系程序》及其支撑性文件。 2.1施工方法和质量要求 2.2.1电缆出库：电缆出库应根据施工图认真核对需出库电缆的规格、型号、数量是否符合设计要求，且应标示清楚。电缆盘外观完整无损，合格证等产品文件齐全。对由多根电缆缠绕在同一个盘上的电缆盘，应记录其内外层电缆的长度和缠绕次序，以利于合理安排敷设。 电缆出库运输过程中，采用机械吊装和运输，严禁将电缆盘直接由车上推下，同时电缆盘不应平放运输和贮存。短距离的运输可采用滚动电缆盘的方法。但必须顺着电缆盘上的箭头指示或缠紧方向滚动。 电缆出库后应集中分类存放，尽可能存放在开始敷设电缆处的附近。盘间留有通道，存放处不得积水。 2.2.2电缆敷设前建筑工程应具备的条件：电缆沟、隧道、竖井、人孔等处的地坪及抹面工作结束。 电缆夹层、电缆沟、桥架内的施工临时设施模板、建筑废料已清理干净。施工用道路畅通盖板齐全，电缆沟排水畅通，电缆夹层门窗安装完毕。 2.2.3电缆敷设前电气专业应具备的条件：
a、电缆的起点及终点设备已安装完毕，位号标识准确清楚。 b、电缆敷设表编制完毕，表册中应标明每根电缆使用的电缆盘号，敷设的先后次序， c、敷设次序应是先远距离，后近距离。根据设计和电缆的实际情况，合理安排，避免浪费和接头。 d、技术交底和安全技术交底已做完，并存记录卡。 e、当电缆沿桥架敷设时，若没有人行通道应事先沿全长搭设脚手架，绑扎牢固。 f、辅助材料供货到位，如电缆扎带、电缆标牌、电缆标志桩等。电缆的电气绝缘已检查，试验项目包括下列内容： ①测量绝缘电阻，即测量各电缆线芯对地或对金属屏蔽层和线芯间的绝缘电阻。1）电压为6－10KV的交联聚乙烯绝缘电缆不小于1000兆欧。2）电压为6KV的聚氯乙烯绝缘电缆不小于60兆欧。3）电压为IKV的聚氯乙烯绝缘电缆不小于40兆欧。4）电压为0.5KV的聚氯乙烯绝缘电缆不小于30兆欧。 ②直流耐压试验及泄露电流测量（其试验要求见GB50150－91） a、敷设电缆使用的电线滑车（滚轮），牵引设备已安装到位，电缆滑车每3米1个，以电缆不拖地为原则。大规模敷设电缆时，事先应准备好广播器材，对讲机、半导体、喊话器等。 b、针对敷设电缆时的具体情况，技术人员和施工负责人应编制出劳动力分布图，指明每个关键部位的负责电工及所需人数，责任到人，在技术交底时予以公布。 2.2.4桥架内电缆敷设a安装质量要求：
国标50217-2007（电力工程电缆敷设规范 2011-04-04 00:53 一、电线电缆选用的一般原则 在选用电线电缆时，一般要注意电线电缆型号、规格（导体截面）的选择。 ⒈电线电缆型号的选择 选用电线电缆时，要考虑用途，敷设条件及安全性； 根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等； 根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等； 根据安全性要求，可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。 ⒉电线电缆规格的选择 确定电线电缆的使用规格（导体截面）时，一般应考虑发热，电压损失，经济电流密度，机械强度等选择条件。 根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。若用户没有经验，则应征询有关专业单位或人士的意见。 二、电线电缆的安装与施工 电线电缆敷设安装的设计和施工应按GB 50217-94《电力工程电缆设计规范》等有关规定进行，并采用必要的电缆附件（终端和接头）。供电系统运行质量、安全性和可靠性不仅与电线电缆本身质量有关，还与电缆附件和线路的施工质量有关。 通过对线路故障统计分析，由于施工、安装和接续等因素造成的故障往往要比电线电缆本体缺陷造成的故障可能性大得多。因此要正确地选用电线电缆及配套附件，除按规范要求进行设计和施工外，还应注意如下几个方面的问题： ⒈电缆敷设安装应由有资格的专业单位或专业人员进行，不符合有关规范规定要求的施工和安装，有可能导致电缆系统不能正常运行。 ⒉人力敷设电缆时，应统一指挥控制节奏，每隔 1.5～3米有一人肩扛电缆，边放边拉，慢慢施放。 ⒊机械施放电缆时，一般采用专用电缆敷设机并配备必要牵引工具，牵引力大小适当、控制均匀，以免损坏电缆。 ⒋施放电缆前，要检查电缆外观及封头是否完好无损，施放时注意电缆盘的旋转方向，不要压扁或刮伤电缆外护套，在冬季低温时切勿以摔打方式来校直电缆，以免绝缘、护套开裂。 ⒌敷设时电缆的弯曲半径要大于规定值。在电缆敷设安装前、后用1000V兆欧表测量电缆各导体之间绝缘电阻是否正常，并根据电缆型号规格、长度及环境温度的不同对测量结果作适当地修正，小规格（10mm2 以下实芯导体）电缆还应测量导体是否通断。 ⒍电缆如直埋敷设，要注意土壤条件，一般建筑物下电缆的埋设深度不小于0.3米，较松软的或周边环境较复杂的，如耕地、建筑施工工地或道路等，要有一定的埋设深度（0.7～1米），以防直埋电缆受到意外损害，必要时应竖立明显的标志。 1 范围 本工艺标准适用于10kV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。 2 2 施工准备
电缆敷设施工工艺标准 （HFWX·QB/1-6-008-2004） l、范围 本工艺标准适用于10K V及以下一般工业与民用建筑电气安装工程的电力电缆敷设。 2、施工准备 2.1 设备及材料要求 2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。 2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。 2.1.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。 2.1.4 各种金属型钢不应有明显锈蚀，管内无毛刺，所有紧固螺栓，均应采用镀锌件。 2.1.5 其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、黑胶布、聚氯乙烯带、聚脂胶粘带等均应符合要求。 2.2 主要机具 2.2.1 电动机具、敷设电缆用的支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳千斤顶。 2.2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。 2.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。 2.3 作业条件 2.3.1 土建工程应具备下列条件： （1）预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。 （2）电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。 （3）电缆沿线模板等设施拆除完毕。场地清理干净、道路畅通，沟盖板齐备。 （4）架电缆用的轴辊、支架及敷设用电缆托架准备完毕，且符合安全要求，电缆沿线照明照度满足施工要求。 （5）直理电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。 2.3.2 设备安装应具备下列条件 （1）变配电室内全部电气设备及用电设备配电箱柜安装完毕。 （2）电缆桥架、电缆托盘、电缆支架及电缆保护管安装完毕，并检验合格。
电缆敷设施工工艺标准 l、范围 本工艺标准适用于10KV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。 2、施工准备 2.1 设备及材料要求 2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。 2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。 2.1.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。 2.1.4 各种金属型钢不应有明显锈蚀，管内无毛刺，所有紧固螺栓，均应采用镀锌件。 2.1.5 其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、黑胶布、聚氯乙烯带、聚脂胶粘带等均应符合要求。2.2 主要机具 2.2.1 电动机具、敷设电缆用的支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳千斤顶。 2.2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。 2.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。 2.3 作业条件 2.3.1 土建工程应具备下列条件： （1）预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。 （2）电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。 （3）电缆沿线模板等设施拆除完毕。场地清理干净、道路畅通，沟盖板齐备。（4）架电缆用的轴辊、支架及敷设用电缆托架准备完毕，且符合安全要求，电
缆沿线照明照度满足施工要求。 （5）直理电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。 2.3.2 设备安装应具备下列条件 （1）变配电室内全部电气设备及用电设备配电箱柜安装完毕。 （2）电缆桥架、电缆托盘、电缆支架及电缆保护管安装完毕，并检验合格。3、操作工艺 3.1 工艺流程 准备工作→直埋电缆敷设；电缆沿支架、桥架敷设→铺砂盖砖→回填土→埋标桩→水平敷设→垂直敷设→挂标志牌→管口防水处理→剥麻刷油→挂标志牌。 3.2 准备工作 3.2.1 施工前应对电缆进行详细检查；规格、型号、截面电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。 3.2.2 电缆敷设前进行绝缘摇测或耐压试验。 （1）1KV以下电缆，用1KV摇表摇测线间及对地的绝缘电阻应不低于10MΩ。（2）3~10KV电缆应事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定。必要时敷设前仍需用2.5KV摇表测量绝缘电阻是否合格。 （3）纸绝缘电缆，测试不合格者，应检查芯线是否受潮，如受潮，可锯掉一段再测试，直到合格为止。检查方法是：将芯线绝缘纸剥一块，用火点着，如发出叭叭声，即电缆已受潮。 （4）电缆测试完毕，油浸纸绝缘电缆应立即用焊料（铅锡合金）将电缆头封好。其它电缆应用聚氯乙烯带密封后再用黑胶布包好。 3.2.3 放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。 3.2.4 临时联络指挥系统的设置： （1）线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。（2）高层建筑内电缆敷设，可用无线电对讲机做为定向联系，简易电话作为全线联系，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放电缆的专用设备）。 3.2.5 在桥架或支架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列，用表或图的方式划出来。以防电缆的交叉和混乱。
电缆敷设施工工艺 1 范围 本工艺标准适用于10kV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。 2 施工准备 2.1 设备及材料要求： 2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。 2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。 2.1.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，光明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘展无老化及裂纹。 2.1.4 各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌件。 2.1.5 其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。 2.2 主要机具： 2.2.1 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、 大麻绳、千斤顶。 2.2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。 2.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。 2.3 作业条件： 2.3.1 土建工程应具备下列条件： 2.3.1.1 预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。 2.3.1.2 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无 积水。 2.3.1.3 电缆沿线模板等设施拆除完毕。场地清理干净、道路畅通，沟盖板齐备。 2.3.1.4 放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。 2.3.1.5 直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖 板及砂子运至沟旁。 2.3.2 设备安装应具备下列条件 2.3.2.1 变配电室内全部电气设备及用电设备配电箱柜安装完毕。 2.3.2.2 电缆桥架、电缆托盘、电缆支架及电线过管、保护管安装完毕，并检验合格。 3 操作工艺 3.1 工艺流程： →直埋电缆敷设→铺砂盖砖→回填土→埋标桩→ 准备工作→ →水平敷设 →电缆沿支架、桥架敷设→→挂标志牌 →垂直敷设 埋标桩→管口防水处理→剥麻刷油→挂标志牌 3.2 准备工作：
电线电缆技术要求(施工规) （一）高压电缆 1．总则 1.1 本技术规书适用于10kV 交联聚乙烯绝缘电缆，它提出了该电缆的功能设计、结构、性能和试验等方面的技术要求。 1.2 需方在本规书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规的条文，供方应提供一套满足本规书和现行有关标准要求的高质量产品及其相应服务。 1.3 如果供方没有以书面形式对本规书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规书的要求。如有异议，不管是多么微小，都应在投标书附表一“技术差异表”中加以详细描述。 1.4 本技术规书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.5 供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下：GB/T12706-2008有矛盾时，按现行的技术要求较高的标准执行。 1.6 本技术规书未尽事宜，由需供双方协商确定。 1.7 供方应获得ISO9000 （GB/T 19001 ）资格认证书或具备等同质量认证证书，产品应在相同或更恶劣的运行条件下持续运行三年以上的成功经验。提供的产品应有两部鉴定文件或等同有效的证明文件。对于
新产品，必须经过挂网试运行，并通过产品鉴定。 ２．使用环境条件 2.1 运行条件 ２.1.1 系统标称电压和频率：10kV ，50Hz 。 ２.1.2 系统最高运行电压：12 kV ２.1.3 系统接地方式：中性点不接地系统，单相接地时允许持续运行8h 。 ２.2 环境条件 环境温度：-10~+40℃； 海拔高度：1860m； 污秽等级：Ⅱ级（外绝缘爬电比距：22mm/kv）; 相对湿度：85%； 地震烈度：8级； 设备安装场所：户外。 相对湿度：月平均相对湿度不大于90% 日平均相对湿度不大于95% ２.3 敷设条件：室外电缆沟、电缆沟，室电缆桥架。 ２.4 运行要求 ２.4.1电缆导体的额定运行温度为：交联聚乙烯绝缘90℃。 ２.4.2 短路时，5秒钟电缆导体的最高温度不超过：250℃。 ３．技术参数和要求 本次招标设计的的电缆，其技术参数除应符合GB/T12706-2008的

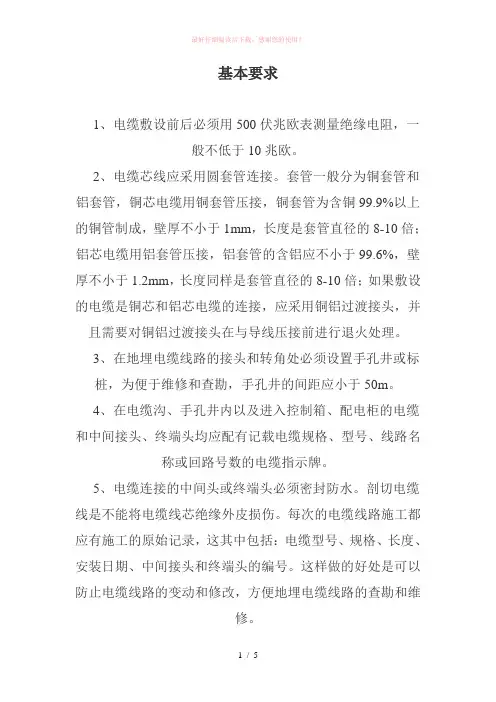

电线、电缆线路敷设 (1)导线连接应符合下列要求。 1)导线在箱、盒内的连接宜采用压接法，可使用接线端子及铜（铝）套 管、线夹等连接，铜芯导线也可采用缠绕后搪锡的方法连接；单股铝芯线宜采用绝缘螺旋接线钮连接，禁止使用熔焊连接。 2)导线的电器具端子间的连接。 a.单股铜（铝）芯及导线截面为2.5mm2及以下的多股铜芯导线可直接连 接，但多股铜芯导线的线芯应先拧紧、搪锡后再连接。 b.多股铝芯导线及导线截面超过2.5mm2的多股铜芯导线应压接端子后再 与电气器具的端子连接（设备自带插接式的端子除外）。 3)铜、铝导线相连接应有可靠的过渡措施，可使用铜铝过渡端子、铜铝 过渡套管、铜铝过渡线夹等连接，铜、铝端子相连接时应将铜接线端子做搪锡处理。 4)使用压接法连接导线时，接线端子铜（铝）套管、压模的规格应与线 芯截面相符合。 5)铜芯导线及铜接线端子搪锡时不应使用酸性焊剂。 (2)线路中绝缘导体或裸导体的颜色标记： 1)交流三相线路： L1相为黄色；L2相为绿色；L3相为红色；中性线为淡蓝色；保护地线（PE 线）为黄绿相间颜色。 2)直流线路： 正极（+）为棕色；负极（-）为蓝色；接地中线为淡蓝色。
3)绿黄双色线只用于标记保护接地不能用于其它目的。淡蓝色只用于中 性线或中间线。 4)颜色标志可用规定的颜色或用绝缘导体的绝缘颜色标记在导体的全部 长度上，也可标记在所选择的易识别的位置上（如端部或或接触到的部位）。 (3)敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆， 减少电缆接头。 (4)在带电区域内敷设电缆，应有可靠的安全措施。 (5)电力电缆在终端头与接头附近宜留有备用长度。 (6)电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面磨 擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。 (7)电力电缆接头的布置应符合下列要求： 1)并列敷设的电缆，其接头的位置宜相互错开。 2)电缆明敷时的接头，应用托板托置固定。 电缆最小弯曲半径表DQ5-2
审批页 建设单位：介休市博创纳米材料科技有限公司 审核： 批准: 施工单位：山西省晋中建设集团设备安装工程有限公司介休诚信分公司 审核： 批准:
目录 1、工程概况 (3) 2、编制依据 (3) 3、施工前准备工作及必备条件 (3) 4、主施工方案 (3) 5、技术、质量、安全要求 (4) 6、成品保护 (5) 7、质量记录 (5) 8、安全消防措施 (5) 9、环保与文明施工 (5) 10、质量保证措施 (6) 11、安全保证体系 (6) 附表1：电缆线路图 (7) 附表2：工器具明细表 (8) 附表3：电缆线路图............................................... 错误！未定义书签。
博创10kv电力电缆敷设施工方案 1、工程概况 本次施工敷设ZRA-YJV10KV-3×120高压电缆两根，全长约2500米，敷设方式为桥架敷设，起点位于安泰电厂高压总配电室、机焦厂35kv高压配电室，途经万管线旁安泰机焦厂外线及机焦厂厂区化产区，利用厂区原来桥架桥架敷设，至介休市博创纳米科技有限公司1#2#车间变配电室。 2、编制依据 2.1 太原市华特森环境技术有限公司绘制的电气图纸 2.2 电气装置安装施工及验收规范 2.3 《建筑电气安装分项工程施工工艺标准》 2.4 电气装置安装工程电缆线路施工及验收规范GB50168-2006 2.5 《建筑施工高处作业安全施工规范》JBJ80-91 3、施工前准备工作及必备条件 3.1 施工人员安排 施工总指挥1人 技术负责人2人 记录员1人 电工3人 起重2人 力工20人 3.2 施工人员必备条件 3.2.1参加施工人员都应受过三级安全教育,经过施工前的安全教育和安全技术培训，身体状况良好，可从事高空作业。 3.2.2 熟悉施工图纸及施工现场环境。 3.2.3 对电缆知识应相当了解,具有敷设电缆的施工经验.。 3.3 工器具见附表1 放线架、绝缘摇表、对讲机、便携式扩音器、放线钢卷尺、钢锯、梯子、安全带、绳子、绳套、三脚架等。 3.4 施工前检查工作 3.4.1 制造厂的技术文件应齐全,主要包括合格证或质保书、产品说明书。 3.4.2 电缆是否完好。 3.4.3 施工工器具是否齐全。 3.4.4 施工环境是否存在不安全因素。 4、主施工方案
电缆敷设 5.1 一般规定 5.1.1 电缆的路径选择，应符合下列规定： 1 应避免电缆遭受机械性外力、过热、腐蚀等危害。 2 满足安全要求条件下，应保证 电缆路径最短。 3 应便于敷设、维护。 4宜避开将要挖掘施工的地方。 5充油电缆线路通过起伏地形时，应保证供油装置合理配置。 5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均应满足电缆允许 弯曲半径要求。 电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。对自容式铅包充油电缆， 其允许弯曲半径可按电缆外径的20 倍计算。 5.1.3 同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规 定： 1 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆 “由上而下”的顺序排列。 当水平通道中含有 35kV 以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径 要求时，宜按“由下而上”的顺序排列。 在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序配 置。 2 支架层数受通道空间限制时， 35kV 及以下的相邻电压级电力电缆，可排列于同一 层支架上， 1kV 及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。 3同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。 5.1.4 同一层支架上电缆排列的配置，宜符合下列规定： 1 控制和信号电缆可紧靠或多层叠置。 2除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的 同一回路多根电力电缆，不宜叠置。 3 除交流系统用单芯电缆情况外，电力电缆相互间宜有 1 倍电缆外径的空隙。 5.1.5 交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感 应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原则确定。
110kV变电站工程 电缆及管道光缆敷设安装施工方案 编写： 审核： 批准： ********* 2013年2月25日
目录 一、编制依据 (2) 二、工程概况 (3) 三、组织技术措施 (4) 四、施工方案 (7) 五、质量保证体系及技术组织措施 (16) 六、安全保证体系及技术组织措施 (23) 七、环境保护的措施 (33)
一、编制依据 1.1设计总说明、技术要求及施工图纸。 1.2施工组织设计 1.3《电气装置安装工程质量检验及评定规程》DL/T5161.1-5161.17-2002 1.4《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB 50148-2010 1.5《电气装置安装工程母线装置施工及验收规范》GB 50149-2010 1.6《电气装置安装工程高压电器施工及验收规范》GB 50147-2010 1.7《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB 50171-92 1.8《电气装置安装工程接地装置施工及验收规范》GB 50169-2006 1.9《电气装置安装工程蓄电池施工及验收规范》GB 50172-92 2.0《电气装置安装工程电气设备交接试验标准》GB50150-2006 2.1《火灾自动报警系统施工及验收规范》GB50166-2007 2.2《建筑电气工程施工质量验收规范》GB50303-2002 2.3《电缆外护层》GB2952
2.4《电线电缆识别标志方法》GB6995 2.5《电力电缆铜芯铝导线芯》GB3957 2.6《电工圆铜线》GB3953-83 2.7《电工圆铝线》GB3955-83 2.8《电线电缆电性能试验方法》GB3048 2.9《电缆附件试验方法》GB5589 3.0《电线电缆交货盘》GB4005 3.1《交流110kV电缆及附件订货技术规范》DL509-93 3.2《高压电缆选用导则》DL401-91 二、工程概况及特点： 1.1工程简述： 工程名称：***110kV变电站工程 建设单位：***有限公司 设计单位：***有限公司 监理单位：***有限公司 施工单位：***有限责任公司 建设地点：*** 1.2工程规模： 1、新建LNG 110KV专用变电站2回110KV进线，其中1回电缆进线
10kV 电力电缆线路直埋敷设设计要求 大飞整理 1、使用范围 电缆直埋敷设一般用于电缆数量少（不超4根）、敷设距离短（一般不超50米）、地面荷载比较小的地方。路径应选择地下管网比较简单、不易经常开挖和没有腐蚀土壤的地段。 电缆直埋敷设的优点： 电缆敷设后本体与空气不接触，防火性能好，有利于电缆散热，且容易实施，投资少。 电缆直埋敷设的缺点： 抗外力破坏能力差，电缆敷设后如进行电缆维修及更换，则难度较大。 电缆直埋同一路径电缆根数不超过4根。在无通车可能的城市人行道下、公园绿地、建筑物的边沿地带或城市郊区等不易经常开挖的地段，宜采用保护板直埋敷设方式。电缆敷设的距离不长时，一般情况下可采用砖砌槽盒直埋敷设方式；相对重要的场合可采用预制槽直埋敷设方式。 2、敷设方式 2.1 保护板直埋敷设 电缆应敷设于壕沟内，沿电缆全长的上、下、侧面应铺以厚度
不小于100mm 的软土或砂层，电缆全长应覆盖保护板，宽度不小于电缆两侧各50mm。 电缆壕沟底应位于原状土层，地基承载力特征值fak ≥100kPa。如建设地点有孔穴、虚土坑，或土层分布不均匀，应先进行地基处理，达到要求后施工。 敷设前应将沟底铲平夯实。电缆埋设后回填土应分层夯实，压实系数应不小于0.94。地面恢复形式满足市政要求，不得造成路面塌陷。 ▲图保护板直埋敷设断面示意图 2.2 砖砌槽盒直埋敷设 位于普通黏土层，地下水位不影响土方的开挖，地基承载力特征值fak≥100kPa，场地为同一标高。当具体工程中实际情况有所变化时，应对有关项目进行相应的调整。
填充砂或细土，并盖上盖板。 砖砌槽盒的垫层采用不低于C15的混凝土，槽壁采用不低于MU10的普通砖，不低于M10的水泥砂浆砌筑，需做防水地段另做防水处理。 盖板采用C20 细石混凝土预制，现场安装。 砖砌槽盒直埋敷设不宜设置电缆接头，不推荐敷设在与其他管线交叉的地方。 ▲图砖砌槽盒直埋敷设断面示意图 2.3 预制槽直埋敷设 位于普通黏土层，地下水位不影响土方的开挖，地基承载力特征值fak≥100kPa，场地为同一标高。当具体工程中实际情况有所变化时，应对有关项目进行相应的调整。
5 电缆敷设 5.1 一般规定 5.1.1 电缆的路径选择，应符合下列规定： （1）避免电缆遭受机械性外力、过热、腐蚀等危害。 （2）满足安全要求条件下使电缆较短。 （3）便于敷设、维护。 （4）避开将要挖掘施工的地方。 （5）充油电缆线路通过起伏地形时，使供油装置较合理配置。 5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，都应满足电缆允许弯曲半径要求。电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。对自容式铅包充油电缆，允 许弯曲半径可按电缆外径的20倍计。 5.1.3 电缆群敷设在同一通道中位于同侧的多层支架上配置，应符合下列规定： （1）应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。在同一工程中或电缆通道延伸于不同工程的情况，均 应按相同的上下排列顺序原则来配置。 （2）支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。 （3）同一重要回路的工作与备用电缆需实行耐火分隔时，宜适当配置在不同层次的支架上。 5.1.4 同一层支架上电缆排列配置方式，应符合下列规定： （1）控制和信号电缆可紧靠或多层迭置。 （2）除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同 一回路多根电力电缆，不宜迭置。 （3）除交流系统用单芯电缆情况外，电力电缆相互间宜有35mm空隙。 5.1.5 交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并使按持续工作电流选择电缆截面尽可能较小的原则来确定。未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。 5.1.6
电力电缆施工方案及技术措施 1.2、编制依据 1.2.1承包合同或协议。 1.2.2施工图及其它设计文件： 《电气装置安装工程电缆线路施工及验收规范》GB50169－92 《电气装置安装工程电气设备交接试验标准》GBS（）15－gi。《建筑电气安装工程质量检验评定标准》GBJ30－88。公司《质量保证手册）、《质量体系程序》及其支撑性文件。 2.1施工方法和质量要求 2.2.1电缆出库：电缆出库应根据施工图认真核对需出库电缆的规格、型号、数量是否符合设计要求，且应标示清楚。电缆盘外观完整无损，合格证等产品文件齐全。对由多根电缆缠绕在同一个盘上的电缆盘，应记录其内外层电缆的长度和缠绕次序，以利于合理安排敷设。 电缆出库运输过程中，采用机械吊装和运输，严禁将电缆盘直接由车上推下，同时电缆盘不应平放运输和贮存。短距离的运输可采用滚动电缆盘的方法。但必须顺着电缆盘上的箭头指示或缠紧方向滚动。 电缆出库后应集中分类存放，尽可能存放在开始敷设电缆处的附近。盘间留有通道，存放处不得积水。 2.2.2 电缆敷设前建筑工程应具备的条件：电缆沟、隧道、竖井、人孔等处的地坪及抹面工作结束。 电缆夹层、电缆沟、桥架内的施工临时设施模板、建筑废料已清理干净。施工用道路畅通盖板齐全，电缆沟排水畅通，电缆夹层门窗安装完毕。 2.2.3电缆敷设前电气专业应具备的条件： a、电缆的起点及终点设备已安装完毕，位号标识准确清楚。 b、电缆敷设表编制完毕，表册中应标明每根电缆使用的电缆盘号，敷设的先后次序， c、敷设次序应是先远距离，后近距离。根据设计和电缆的实际情况，合理安排，避免浪费和接头。 d、技术交底和安全技术交底已做完，并存记录卡。 e、当电缆沿桥架敷设时，若没有人行通道应事先沿全长搭设脚手架，绑扎牢固。
电缆敷设施工方案
件编号: 中国石 文件分发: 抚顺石化公司 45万吨/年线性低密度聚乙烯装置 电缆施工方案 中石油东北炼化工程有限公司抚顺工程建设分公司
3月28日 抚顺石化公司45万吨/年线性低密度聚乙烯装置 电缆施工方案
一、概述 抚顺石化45万吨/年线性低密度聚乙烯装置电缆敷设项目是整个电力施工项目中是否能保证电气工程顺利开展的重要项目, 电缆敷设施工期为9月- 10月, 电缆施工量: 电力电缆185.5KM、控制电缆107.5KM, 电缆敷设期间我电工车间将调集车间全部力量参加施工, 由于装置区内电缆桥架为两通道设计因此我们将施工人员分为两组, 其中一组以人力敷设控制电缆及70mm以下低压动力电缆, 另一组将以电缆敷设机为主要施工机具, 敷设大型电缆, 两组同时施工, 这样以提高施工进度, 施工期间正是装置大规模建设期, 与其它专业交叉作业避免不了, 另外由于电缆为桥架敷设, 施工多在高处作业, 这些加大了我们的施工难度, 为保证电缆线路安装工程的施工质量, 使电缆敷设得以顺利进行, 特编写此方案。此方案适用于抚顺石化45万吨/年线性低密度聚乙烯装置10KV及以下塑料绝缘电力电缆、控制电缆线路的敷设施工。 二、编制依据 1、承包合同或协议。 2、施工图及其它设计文件。 3、《电气装置安装工程电缆线路施工及验收规范》 GB50168- 4、《电气装置安装工程电气设备交接试验标准》
GB50150- 三、施工程序和施工方法 1、施工流程图
2、施工准备 2.1 设备及材料要求: 2.1.1 所有材料规格型号及电压等级应符合设计要求, 并有产品合 格证。 2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出 厂日期。电缆轴应完好无损。 2.1.3 电缆外观完好无损, 铠装无锈蚀、无机械损伤, 光明显皱折和 扭曲现象。橡套及塑料电缆外皮及绝缘展无老化及裂纹。 2.1.4 其它附属材料: 电缆盖板、电缆标示、电缆标志牌、白布 带、橡皮包布、黑包布等均应符合要求。 2.2 主要机具:
10KV电缆线路排管敷设技术标准资料
10KV电缆线路排管敷设技术说明 一、总则 1、参照南方电网《第九卷南方电网公司10kV和35kV配网标准 设计10kV电缆线路标准设计》。 2、根据永兴县城提质改造工程设计单位及项目建设指挥部提供 的技术要求制定. 3、郴电国际永兴分公司内部评审会议及永兴县旧城区改造要求 制定 二、电缆 电缆选择要求 1、电缆统一按交联聚乙烯电缆考虑，选用具有阻燃功能(或耐火性)电缆。 2、电缆敷设环境温度：年最高温度45℃，年最低温度-10℃。 3、10kV配网主干线电缆宜选用240～300mm2规格的电缆。 电缆路径要求 1、按当地供电部门有关运行要求并经过当地主管部门许可建设电缆走廊。 2、避免电缆遭受机械性外力、过热、腐蚀等危害。 3、便于敷设、维护。 4、避开将要挖掘施工的地方。 5、电缆线路应按有关规范规程做好防火防爆措施。
6、电缆线路沿线应有良好的接地措施，根据要求，本次电缆排管敷设全线采用镀锌扁铁加角铁桩预埋接地网。 埋管敷设要求 1、10kV电缆保护管宜选用C-PVC管、PE管、MPP管、MPP单壁波纹管、玻璃钢电缆保护管、涂塑钢管，管径大小应符合有关规定，管壁厚度要求为：行车道要求不小于8mm，行人道不小于 5mm，其中涂塑钢管要求不小于4mm。埋管材质要求：行人道采用C-PVC管、PE管、MPP单壁波纹管、玻璃钢电缆保护管；行车道采用C-PVC管、PE管、MPP管、玻璃钢电缆保护管、涂塑钢管，顶管宜采用PE管或MPP管，本次排管采用直径为160的C-PVC管、PE 管。 2、 10kV电缆保护管连接要求：C-PVC管（承插连接）、PE管（可焊接）、MPP管（可焊接）、MPP单壁波纹管（可焊接或卡扣式）、玻璃钢电缆保护管（承插连接）、涂塑钢管（承插连接）。当现场施工条件满足保护管焊接要求的时候，尽量选用可焊接型式的保护管。当施工现场需要快速安装电缆保护管的时候，可选用卡扣式或承插式连接。 3、单根保护管使用时，宜符合下列规定： 1.每根电缆保护管的弯头不宜超过三个，直角弯不宜超过二个； 2.地下埋管距地面深度不宜小于0.5m；与铁路交叉处距路基不宜小于1.0m；距排水底不宜小于0.3m；
电缆敷设国家标准GB50217-94 (5 电缆敷设) GB50217-94 (5 电缆敷设) 5 电缆敷设 5.1 一般规定 5.1.1 电缆的路径选择，应符合下列规定： (1) 避免电缆遭受机械性外力、过热、腐蚀等危害。 (2) 满足安全要求条件下使电缆较短。 (3) 便于敷设、维护。 (4) 避开将要挖掘施工的地方。 (5) 充油电缆线路通过起伏地形时，使供油装置较合理配置。 5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，都应满足电缆允许弯曲半径要求。 电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。对自容式铅包充油电缆，允许弯曲半径可按电缆外径的20倍计。 5.1.3 电缆群敷设在同一通道中位于同侧的多层支架上配置，应符合下列规定： (1) 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。 当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。 在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序原则来配置。 (2) 支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。 (3) 同一重要回路的工作与备用电缆需实行耐火分隔时，宜适当配置在不同层次的支架上。 5.1.4 同一层支架上电缆排列配置方式，应符合下列规定： (1) 控制和信号电缆可紧靠或多层迭置。
(2) 除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜迭置。 (3) 除交流系统用单芯电缆情况外，电力电缆相互间宜有35mm空隙。 5.1.5 交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并使按持续工作电流选择电缆截面尽可能较小的原则来确定。 未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。 5.1.6 交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施： (1) 使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。 (2) 对电缆隧道的钢筋混凝土结构实行钢筋网焊接连通。 (3) 沿电缆线路适当附加并行的金属屏蔽线或罩盒等。 5.1.7 明敷的电缆不宜平行敷设于热力管道上部。电缆与管道之间无隔板防护时，相互间距应符合电缆与管道相互间允许距离的规定（表5.1.7）。 电缆与管道相互间允许距离（mm）表5.1.7 5.1.8 需抑制电气干扰强度的弱电回路控制和信号电缆，除遵照本规范第3. 6.5条～第3.6.8条规定外，当需要时可采取下列措施： (1) 与电力电缆并行敷设时相互间距，在可能范围内宜远离；对电压高、电流大的电力电缆间距更宜较远。 (2) 敷设于配电装置内的控制和信号电缆，与耦合电容器或电容式电压互感器、避雷器或避雷针接地处的距离，宜在可能范围内远离。 (3) 沿控制和信号电缆可平行敷设屏蔽线或将电缆敷设于钢制管、盒中。
一、施工顺序安排 根据本工程特征及施工进度要求，我们作了精心组织，合理按排，充分利用公司类似工程施工中的宝贵经验，进行流水施工作业，保质保量控制在工期内完成本工程的全部工程量，根据施工安排，从进场开工时间至完工时间总工期为41天。（具体见下页） 具体施工工艺流程
二、施工方案 非开挖施工方法 1、管道设置 以道路环境特点拟定施工管线位置；为避开道路交错及十字路口，特把工作井位置设置在偏道上。管线设置相对低深度的埋设物，及避开多管线，人均流动少的慢车道上及绿化草坪上，停机工作井断面尺寸为2.8*5.0m2，穿管工作井断面尺寸根据电力管线井大小开挖。 2、管线工作井放样 根据工作井及管道布置图上注明的尺寸位置，用经纬仪测出管线位置，再顺管线位置用钢尺定出工作井位置，用白灰线画出工作井的尺寸。 3、工作井开挖 根据灰线尺寸，采用人工开挖放坡系数为1：0.25，在挖土过程中把弃土放到离工作井边缘1m以外堆土，其高度不宜超过2m以上，以防弃土压塌工作井及弃土坠落伤人。并在沟底两侧设立排水边沟和集水井，以便用水泵及时抽干槽内积水，防止槽底被水浸泡。因场地限制沟槽挖出土方无法全部堆放在绿花草坪及人行道上，故有一部份土方需运走，余土堆放不能阻碍交通及减少损坏苗木。 4、钻孔回拉管道施工方法 （1）先导孔施工阶段
