电缆敷设施工工艺标准
l、范围
本工艺标准适用于10KV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。
2、施工准备
2.1 设备及材料要求
2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。
2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。
2.1.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。
2.1.4 各种金属型钢不应有明显锈蚀，管内无毛刺，所有紧固螺栓，均应采用镀锌件。
2.1.5 其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、黑胶布、聚氯乙烯带、聚脂胶粘带等均应符合要求。2.2 主要机具
2.2.1 电动机具、敷设电缆用的支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳千斤顶。
2.2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。
2.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。
2.3 作业条件
2.3.1 土建工程应具备下列条件：
（1）预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。
（2）电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。
（3）电缆沿线模板等设施拆除完毕。场地清理干净、道路畅通，沟盖板齐备。（4）架电缆用的轴辊、支架及敷设用电缆托架准备完毕，且符合安全要求，电
缆沿线照明照度满足施工要求。
（5）直理电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。
2.3.2 设备安装应具备下列条件
（1）变配电室内全部电气设备及用电设备配电箱柜安装完毕。
（2）电缆桥架、电缆托盘、电缆支架及电缆保护管安装完毕，并检验合格。3、操作工艺
3.1 工艺流程
准备工作→直埋电缆敷设；电缆沿支架、桥架敷设→铺砂盖砖→回填土→埋标桩→水平敷设→垂直敷设→挂标志牌→管口防水处理→剥麻刷油→挂标志牌。
3.2 准备工作
3.2.1 施工前应对电缆进行详细检查；规格、型号、截面电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。
3.2.2 电缆敷设前进行绝缘摇测或耐压试验。
（1）1KV以下电缆，用1KV摇表摇测线间及对地的绝缘电阻应不低于10MΩ。（2）3~10KV电缆应事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定。必要时敷设前仍需用2.5KV摇表测量绝缘电阻是否合格。
（3）纸绝缘电缆，测试不合格者，应检查芯线是否受潮，如受潮，可锯掉一段再测试，直到合格为止。检查方法是：将芯线绝缘纸剥一块，用火点着，如发出叭叭声，即电缆已受潮。
（4）电缆测试完毕，油浸纸绝缘电缆应立即用焊料（铅锡合金）将电缆头封好。其它电缆应用聚氯乙烯带密封后再用黑胶布包好。
3.2.3 放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。
3.2.4 临时联络指挥系统的设置：
（1）线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。（2）高层建筑内电缆敷设，可用无线电对讲机做为定向联系，简易电话作为全线联系，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放电缆的专用设备）。
3.2.5 在桥架或支架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列，用表或图的方式划出来。以防电缆的交叉和混乱。
3.2.6 冬季电缆敷设，温度达不到规范要求时，应将电缆提前加温。
3.2.7 电缆的搬运及支架架设：
（1）电缆短距离搬运，一般采用滚动电缆轴的方法，滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松驰。
（2）电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆的上方。
3.3 直埋电缆敷设
3.3.1 清除沟内杂物，铺完底沙或细土。
3.3.2 电缆敷设
（1）电缆敷设可用人力拉引或机械牵引。采用机械牵引可用电动绞磨或托撬（旱船法）。电缆敷设时，应注意电缆弯曲半径应符合规范要求。
（2）电缆在沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、电缆井内、垂直位差处均应留有适当的余度。
3.3.3 铺砂盖砖：
（1）电缆敷设完毕、应请建设单位、监理单位及施工单位的质量检查部门共同进行隐蔽工程验收。
（2）隐蔽工程验收合格，电缆上下分别铺盖l00mm砂子或细土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm。使用电缆盖板时，盖板应指向受电方向。
3.3.4 回填土。回填土前，再作一次隐蔽工作检验，合格后，应及时回填土并进行夯实。
3.3.5 埋标桩：电缆在拐弯、接头、交叉、进出建筑物等地段应设明显方位标桩。直线段应适当加设标桩。标桩露出地面以15cm为宜。
3.3.6 电缆进入电缆沟、竖井、建筑物以及穿入管子时，出入口应封闭，管口应密封。
3.3.7 有麻皮保护层的电缆，进入室内部分，应将麻皮剥掉，并涂防腐漆。
3.4 电缆沿支架、桥架敷设
3.4.1 水平敷设
（1）敷设方法可用人力或机械牵引。
（2）电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。
（3）不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。
（4）同等级电压的电缆沿支架敷设时，水平净距不得小于35cm。
3.4.2 垂直敷设。
（1）垂直敷设，有条件的最好自上而下敷设。土建未拆吊车前，将电缆吊至楼层顶部。敷设时，同截面电缆应先敷设低层，后敷设高层，要特别注意，在电缆轴附近和部分楼层应采取防滑措施。
（2）自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。高层、大截面电缆宜用机械牵引敷设。
（3）沿支架敷设时，支架距离不得大于1.5米，沿桥架或托盘敷设时，每层最少加装两道卡固支架。敷设时，应放一根立即卡固一根。
（4）电缆穿过楼板时，应装套管，敷设完后应将套管用防火材料封堵严密。3.5 挂标志牌
3.5.1 标志牌规格应一致，并有防腐性能，挂装应牢固。
3.5.2 标志牌上应注明电缆编号、规格、型号及电压等级。
3.5.3 直埋电缆进出建筑物、电缆井及电缆终端头、电缆中间接头处端应挂标志牌。
3.5.4 沿支架桥架敷设电缆在其首端、末端、分支处应挂标志牌。
4、质量标准
4.1 主控项目
4.1.1 电缆的耐压试验结果，泄漏电流和绝缘电阻必须符合施工规范规定。检验方法：检查试验记录。
4.1.2 电缆敷设必须符合以下规定：电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺损，直埋敷设时，严禁在管道上面或下面平行敷设。
检验方法：观察检查和检查隐蔽工程记录。
4.2 一般项目
4.2.1 坐标和标高正确，排列整齐，标志桩和标志牌设置准确；防燃、隔热和防腐要求的电缆保护措施完整。
4.2.2 在支架上敷设时，固定可靠，同一侧支架上的电缆排列顺序正确，控
制电缆在电力电缆下面，1KV及其以下电力电缆应放在1KV以上电力电缆下面；直埋电缆埋设深度、回填土要求、保护措施以及电缆间和电缆与地下管网间平行或交叉的最小距离均符合施工规范规定。
检验方法：观察检查和检查隐蔽工程记录及坐标图。：
4.3 电缆最小弯曲半径和检验方法应符合表2－1的规定。
电缆最小弯曲半径及检验方法表2-1
5、成品保护
5.1 直埋电缆施工不宜过早，一般在其它室外工程基本完工后进行，防止其它地下工程施工时损伤电缆。如已提前将电缆敷设完，其它地下工程施工时，应加强巡视。
5.2 直埋电缆敷设完后，应立即铺砂、盖板或砖及回填夯实，防止其它重物损伤电缆。并及时划出竣工图，标明电缆的实际走向方位坐标及敷设深度。
5.3 室内沿电缆沟敷设的电缆施工完毕后应立即将沟盖板盖好。
5.4 室内沿桥架或托盘敷设电缆，宜在管道及空调工程基本施工完毕后进行，防止其它专业施工时损伤电缆。
5.5 电缆两端头处的门窗装好，并加锁，防止电缆丢失或损毁。
6、应注意的质量问题
6.1 直埋电缆铺砂盖板或砖时应防止不清除沟内杂物、不用细砂细土、盖板或砖不严，有遗漏部分，施工负责人应加强检查。
6.2 电缆进入室内电缆沟时，防止套管防水处理不好，沟内进水。应严格按规范和工艺要求施工。
6.3 油浸电缆要防止两端头封铅不严密、有渗油现象。应对施工操作人员进行技术培训，提高操作水平。
6.4 沿支架或桥架敷设电缆时，应防止电缆排列不整齐，交叉严重。电缆施工前须将电缆事排列好，划出排列图表，按图表进行施工。电缆敷设时，应敷设一根整理一根，卡固一根。
6.5 有麻皮保护层的电缆进入室内，防止不作剥麻刷油防腐处理。
6.6 沿桥架或托盘敷设的电缆应防止弯曲半径不够。在桥架或托盘施工时，施工人员应考虑满足该桥架或托盘上敷设的最大截面电缆的弯曲半径的要求。
6.7 防止电缆标志牌挂装不整齐，或有遗漏。应由专人复查。
7、质量记录
7.1 质量保证资料
7.1.1 电缆产品合格证。
7.1.2 电缆绝缘摇测记录或耐压试验记录。
7.1.3 隐蔽工程验收记录。
7.1.4 各种金属型钢材质证明、合格证。
7.2 施工记录
7.2.1 自互检记录，
7.2.2 电缆工程分项质量检验评定记录。
7.2.3 分项工程验收记灵。
电缆敷设施工要点
（1）施工流程
施工准备→电缆桥架敷设→电缆敷设→绝缘测试→标志牌
（2）技术措施
1）施工前应对电缆进行详细检查，规格、型号、截面、电压等级均须符合要求，
外观无扭曲、坏损等现象。
2）电缆敷设前进行绝缘测定。如工程采用1kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻不低于10MΩ。摇测完毕，应将芯线对地放电。
3）电缆测试完毕，电缆端部应用橡皮包布密封后再用胶布包好。
4）电缆敷设机具的配备：采用机械放电缆时，应将机械安装在适当位置，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。
5）临时联络指挥系统的设置
a.线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。
b.高层建筑内电缆敷设，可用无线电对讲机作为定向联络，简易电话作为全线联络，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放电缆的专用设备）。6）在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆交叉和混乱。
7）电缆的搬运及支架架设
a.电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，以免电缆松驰。
b.电缆支架的架设地点的选择，以敷设方便为原则，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。
（3）主要施工方法
1）电缆敷设
a.水平敷设
●敷设方法可用人力或机械牵引。
●电缆沿桥架或线槽敷设时，应单层敷设，排列整齐，不得有交叉。拐弯处应以最大截面电缆允许弯曲半径为准。电缆严禁绞拧、护层断裂和表面严重划伤。
●不同等级电压的电缆应分层敷设，截面积大的电缆放在下层，电缆跨越建筑物变形缝处，应留有伸缩余量。
●电缆转弯和分支应有序叠放，排列整齐。
b.垂直敷设
●垂直敷设，有条件时最好自上而下敷设。土建拆吊车前，将电缆吊至楼层顶部。敷设时，同截面电缆应先敷设底层，后敷设高层，应特别注意，在电缆轴附近和
部分楼层应采取防滑措施。
●自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。高层、大截面电缆宜用机械牵引敷设。
●沿桥架或线槽敷设时，每层至少加装两道卡固支架。敷设时，应放一根立即卡固一根。
●电缆穿过楼板时，应装套管，敷设完后应将套管与楼板之间缝隙用防火材料堵死。
2）挂标志牌
a.标志牌规格应一致，并有防腐功能，挂装应牢固。
b.标志牌上应注明回路编号、电缆编号、规格、型号及电压等级和敷设日期。
c.沿桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌，每2米挂一标志牌，施工完毕做好成品保护。
电缆桥架安装要求及规范指导
1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。
(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。
(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。
(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。
(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。
(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。
2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用
隔板分隔。
3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。
4、电缆桥架安装要求
(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。
(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。直线段：注明全长、桥架层数、标高、型号及规格。拐弯点和分支点:注明所用转弯接板的型号及规格。升降段：注明标高变化,也可用局部大样图或剖面图表示。
(5)桥架支撑点, 如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。
(6)电缆引下点位置及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。
(7)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。
(8)电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时, 在缆线的首、尾、转弯及每间隔3~5米处进行固定。
(9)在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过50%。
(10)布放在线槽的缆线可以不绑扎,槽内缆线应顺直,槽内缆线应顺直,尽量不交叉,缆线不应溢出线槽,在缆线进出线槽部位, 转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5米固定在缆线支架上。
(11)在水平、垂直桥架和垂直线槽中敷设线时,应对缆线进行绑扎。4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5米,扣间距应均匀,松紧适
度。
(12)桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。
电缆桥架型式及品种的选择及铺设规范
一、电缆桥架型式及品种的选择
1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）
2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。
5、大跨距（>3m）要选用复合型桥架（FB）。
6、户外要选用复合环氧树指桥架（F）。
二、电缆桥架规格选择
1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。
2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。
3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。并应满足荷载的要求。
4、桥架横截面积的选择见表桥架上电缆网络中任一线路的最大自动过电流保护的额定电流值或整定值（A）桥架横截面充许最小值(mm2)0-60 12961-100 258101-200 452201-400 645401-600 968
三、对于电缆桥架的支、吊架的配置
1、户内支、吊短跨距一般采取1.5-3m。户外立柱中跨距一般采取6m。
2、非直线段的支、吊架配置就遵循以下原则。当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架。当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。
3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。
4、桥架直线段每隔50m应予留伸缩缝20-30mm（金属桥架）。
四、防火：要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。
五、电缆桥架的接地
1、桥架系统应具有可靠的电气连接并接地（只对金属桥架）。
2、当允许利用桥架系统构成接地干线回路时应符合下列要求。桥架端部之间连接电阻应不大于0.00033欧姆，接地孔应清除绝缘涂层。在1KV及以下中性点直接接地系统中，受电设备的接地与系统中性线接地相连。装有处动切断供电装轩时，桥架的级长方向金属横截面积应不小于规定值。
3、沿桥架全长另敷设接地干线时，每段（包括非直线段）桥架应至少有一点与接地干线可靠连接。
4、对于振动场所，在接地部位的连接处应装置弹簧圈。
六、桥架系统设计内容：桥架系统工程设计应与土建、工艺以及有关专业密切相配合以确定最佳布置，其设计内容可含有：
1、桥架系统的有关剖面图。
2、桥架系统的平面布置图。
3、桥架系统所需直线段、弯通、支、吊架规格和数量的明细表以及必要的说明。
4、有特殊要求的非标件技术说明或示意图。
七、安装：电缆桥架的安半夜请参照中国建筑标准设计研究院所发行的JSJT-121全国通用建筑标准设计-电气装置标准图集《电缆桥架安装》。
八、设计要求
1、桥架系统的路径平面布置图；
2、桥架系统的有关断面图。
3、桥架系统所用防腐材质及所需直通、弯通、支（吊）架等的规格和数量明细表以及必要的说明，连接板及螺丝、防护帽按以上要求由生产厂家配齐。
4、有特殊要求的非标准技术说明或示图。
其它：
一、电缆桥架型式及品种的选择
1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）
2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。
5、大跨距（>3m）要选用复合型桥架（FB）。
6、户外要选用复合环氧树指桥架（F）。
二、规格选择
1、桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。
2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。
3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。并应满足荷载的要求。
4、桥架横截面积的选择见表
桥架上电缆网络中任一线路的最大自动过电流保护的额定电流值或整定值（A）桥架横截面充许最小值(mm2) 0-60 129 61-100 258 101-200 452 201-400 645 401-600 968
三、支、吊架的配置
1、户内支、吊短跨距一般采取1.5-3m。户外立柱中跨距一般采取6m。
2、非直线段的支、吊架配置就遵循以下原则。当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架。当桥架宽
度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。
3、桥架多层设置时层间中心距为200，250，300，350mm。
4、桥架直线段每隔50m应予留伸缩缝20-30mm（金属桥架）。
四、防火
要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。
五、接地
1、桥架系统应具有可靠的电气连接并接地（只对金属桥架）。
2、当允许利用桥架系统构成接地干线回路时应符合下列要求。桥架端部之间连接电阻应不大于0.00033欧姆，接地孔应清除绝缘涂层。在1KV及以下中性点直接接地系统中，受电设备的接地与系统中性线接地相连。装有处动切断供电装轩时，桥架的级长方向金属横截面积应不小于规定值。
3、沿桥架全长另敷设接地干线时，每段（包括非直线段）桥架应至少有一点与接地干线可靠连接。
4、对于振动场所，在接地部位的连接处应装置弹簧圈。
六、桥架系统设计内容
桥架系统工程设计应与土建、工艺以及有关专业密切相配合以确定最佳布置，其设计内容可含有：
1、桥架系统的有关剖面图。
2、桥架系统的平面布置图。
3、桥架系统所需直线段、弯通、支、吊架规格和数量的明细表以及必要的说明。
4、有特殊要求的非标件技术说明或示意图。
七、安装
电缆桥架的安半夜请参照中国建筑标准设计研究院所发行的JSJT-121全国通用建筑标准设计-电气装置标准图集《电缆桥架安装》04D701-3。
八、设计、施工要求
1、桥架系统的路径平面布置图；
2、桥架系统的有关断面图。
3、桥架系统所用防腐材质及所需直通、弯通、支（吊）架等的规格和数量明细表以及必要的说明，连接板及螺丝、防护帽按以上要求由生产厂家配齐。
4、有特殊要求的非标准技术说明或示图。
（1）．电缆桥架的最大载荷、支撑间距应小于允许载荷和支撑跨距。
（2）．桥架的安装应以国家规范为准，目前可参照《电缆桥架安装图集86SD169》进行。桥架在安装过程中严禁载人，如现场情况确有必要时，必须有安全保障设施方可载人，本事项对于不合格或非专业的操作人员尤为重要。
（3）．桥架的立柱、托臂等支架可与基础预埋件焊接固定，也可采用膨胀螺栓固定，对于现场焊接处一定要做好防腐处理，通常由用户现场涂刷防腐漆。（4）．电缆桥架敷设时，桥架间的对接处距支承点的距离应在跨距的1／4以内，对于大跨距桥架最好放在支承架上对接，在有弯通或三通的地方则需单独增加支承点，垂直方向的托臂每隔1．5m设一固定点。
（5）．桥架内的电缆应用电缆卡带、或金属电缆卡子进行分组固定。对于水平敷设的电缆通常每隔2m左右作一固定点；对于垂直敷设的电缆应每隔1—1．5m 固定一次，在改变标高的端部也应予以固定。
（6）．电缆桥架按电力施工规范要求应进行良好接地，对于镀锌电缆桥架无须有专门接地装置，其本体即可作为接地干线；对于表面进行非金属处理的桥架则必须有专门的接地装置；桥架的接地线可用VV-16mm2电缆或等截面的铜编织线，长距离的电缆桥架每隔30—50m接地一次。
5 挂标志牌（电缆施工要求）
（1）标志牌规格应一致，并有防腐性能，挂装应牢固。
（2）标志牌上应注明电缆编号、规格、型号及电压等级。
（3）直埋电缆进出建筑物、电缆井及电缆终端头、电缆中间接头处端应挂标志牌。
（4）沿支架桥架敷设电缆在其首端、末端、分支处应挂标志牌。
电缆桥架的施工方法
（1）施工顺序
测量定位→支吊架制作安装→桥架安装→接地处理
（2）主要施工方法及技术措施
1）测量定位
用弹线法标识桥架的安装位置，确定好支架的固定位置，做好标记。竖井内桥架定位应先用悬钢丝法确定安装基准线，如预留洞不合适，应及时调整，并做
好修补。
2）支架制作安装
依据施工图设计标高及桥架规格，进行定位，然后依照测量尺寸制作支架，支架进行工厂化生产。在无吊顶处沿梁底吊装或靠墙支架安装，在有吊顶处在吊顶内吊装或靠墙支架安装。在无吊顶的公共场所结合结构构件并考虑建筑美观及检修方便，采用靠墙、柱支架安装或屋架下弦构件上安装。靠墙安装支架固定采用膨胀螺栓固定，支架间距不超过2..5米。在直线段和非直线段连接处、过建筑物变形缝处和弯曲半径大于300mm的非直线段中部应增设支吊架，支吊架安装应保证桥架水平度或垂直度符合要求。
3）桥架安装
a.对于特殊形状桥架，将现场测量的尺寸交于材料供应商，由供应商依据尺寸制作，减少现场加工。桥架材质、型号、厚度以及附件满足设计要求。
b.桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管及空调、排风设备发生矛盾。
c.将桥架举升到预定位置，与支架采用螺栓固定，在转弯处需仔细校核尺寸，桥架宜与建筑物坡度一致，在圆弧形建筑物墙壁的桥架，其圆弧宜与建筑物一致。桥架与桥架之间用连接板连接，连接螺栓采用半圆头螺栓，半圆头在桥架内侧。桥架之间缝隙须达到设计要求，确保一个系统的桥架连成一体。
d.跨越建筑物变形缝的桥架应按企业标准《钢制电缆桥架安装工艺》做好伸缩缝处理，钢制桥架直线段超过30m时，应设热胀冷缩补偿装置。
e.桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过5mm/m。
4）接地处理
镀锌桥架之间可利用镀锌连接板作为跨接线，把桥架连成一体。在连接板两端的两只连接螺栓上加镀锌弹簧垫圈，桥架之间用不小于4mm2软铜线进行跨接，再将桥架与接地线相连，形成电气通路。桥架整体与接地干线应有不少于两处的连接。
5）多层桥架安装
分层桥架安装，先安装上层，后安装下层，上、下层之间距离要留有余量，有利于后期电缆敷设和检修。水平相邻桥架净距不宜小于50mm，层间距离应根
据桥架宽度最小不小于150mm，与弱电电缆桥架距离不小于0.5m。
电缆穿管敷设施工工艺标准 （QB-CNCEC J060105-2004） 1 使用范围 本工艺标准适用于10kv及以下一般工业与民用建筑电气工程的塑料控制电缆，矿物绝缘电力电缆、交联聚乙烯绝缘电力电缆及聚氯乙烯绝缘电力电缆的穿管敷设工程。 2 施工准备 原材料、半成品的要求 型号规格及电压等级符合设计要求，并有合格证。矿用橡套软电缆、交流额定电压3KV及以下铁路机车车辆用电缆、额定电压450/750V及以下橡皮绝缘电缆、额定压450/750V及以下聚氯乙烯绝缘电缆需“CCC”认证标志。 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。 电缆外观完好无损，铠装无锈蚀，无机械损伤，无明显皱褶和扭曲现象。橡套、塑料电缆外皮及绝缘层无老化及裂纹。 电缆的其他附属材料：电缆盖板、电缆标示桩、电缆标示牌、油漆、酒精、汽油、硬酸脂、白布带、电缆头附件等均应符合要求。 电缆出厂检验报告符合标准。 主要工机具 敷设电缆机具见表，根据需要选用需要的工具。
作业条件 电缆线路的安装工程应按施工图进行施工。 与电缆线路安装有关的建筑物、构筑物的土建工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。 电缆导管已敷设完毕，并验收合格。 作业人员 主要施工人员：电工。经过培训、考核有经验的人员持证上岗。 3 施工工艺 工艺流程 操作工艺 检查管道 （1）金属导管严禁熔焊连接；防爆导管不应采用倒扣连接，应采用防爆活结头，其结合面应紧密。管口平整光滑，无毛刺。 （2）检查管道内是否有杂物，可在敷设电缆前，应将杂物清理干净。 试牵引：经过检查后的管道，可用一段（长约5m）的同样电缆作模拟牵引，然后观察电缆表面，检查磨损是否属于许可范围。 敷设电缆： （1）将电缆盘放在电缆入孔井口的外边，先用安装有电缆牵引头并涂有电缆润滑油的钢丝绳与电缆一端连接，钢丝绳的另一端穿过电缆管道，拖拉电缆力量要均匀，检查电缆牵引过程中有无卡阻现象，如张力过大，应查明原因，问题解决后，继续牵引电缆。 （2）电力电缆应单独穿入一根管孔内。同一管孔内可穿入3根控制电缆。 （3）三相或单相单芯电缆不得单独穿于钢导管内。 电缆人孔井：电缆在管道内敷设时，为了抽拉电缆或做电缆连接，电缆管分支、拐弯处，均需按设计要求或规范要求设置电缆人手孔井，电缆人手孔井的距离，应按设计要求设置，一般在直线部分每隔50～100m设置一个。 防火措施：敷设电缆电缆管，在穿越防火分区处按设计要求的位置，有防火阻隔措施。 电缆挂标志牌： （1）标志牌规格应一致，并有防腐性能，挂装应牢固。 （2）标志牌上应注明电缆编号、规格、型号、电压等级及起始位置。
电力电缆敷设方法 电缆的分类、电力电缆的选用、电缆的质检、电缆敷设前的准备工作、电缆的敷设工序、直埋电缆的保护措施、电缆的地下埋设要求等; 1、电缆如何分类？ （1）电缆按其用途可分为电力电缆、装备用电线电缆和电信电缆等。 （2）电力电缆按其绝缘类型可分为： 油浸纸绝缘、塑料绝缘、橡皮绝缘、气体绝缘和新型缆等。 （3）在电气安装工程中，习惯上将电缆分为两大类，即电力电缆和控制电缆。 1）输配电的电缆，称为电力电缆；电力电缆按其电压等级可分为中、低压电力电缆和高压电缆。 通常把35kV及以下电压等级的称为中、低压电缆，而110kV及以上电压等级的电缆称为高压电缆。 常用的电力电缆为塑料绝缘电力电缆。 2）用在保护和操作回路中来传导电流的电缆，称为控制电缆。 2、电力电缆的选用通常从哪几个方面考虑？ （1）电力电缆品种的选择：根据环境条件、敷设方式、用电设备的要求和产品技术数据等因素的不同选择合适的型号。 （2）电力电缆额定电压的选择：按线路的电压等级选择电缆的额定电压。 （3）电力电缆导线截面的选择：在考虑到与保护装置相配套、长距离传输时的电压损失以及将来发展的需要等前提下，根据要求的传输容量，按产品额定载流量进行导线截面选择。 （4）电力电缆保护层的选择：根据电缆使用环境正确选择电缆保护层，才能保证电缆的正常使用寿命。 3、电缆的质量检查验收有哪些要求？ 电缆到达现场后，建设单位、监理单位、施工单位、供货商等有关人员应及时进行检查验收。验收时应按下列要求进行： （1）电缆型号、规格、电压等级、长度等是否符合订货要求。 （2）材质证明资料是否齐全。 （3）电缆的外包装是否符合国家标准要求，产品标签应标明型号、规格、标准号、厂名和产地。 （4）电缆外皮上的标志是否齐全。 （5）检查电缆外皮是否受到损坏，封端是否严密。当外观检查有怀疑时，应进行潮湿判断或试验。 检查完毕，并确认符合验收条件时，应办理验收手续，方可使用。 4、电缆敷设前的准备工作有哪些？ （1）检查电缆通道：在敷设电缆前，应把电缆所经过的通道进行一次检查； （2）制订电缆敷设方案：在复杂条件下用机械敷设大截面电缆时，应进行施工组织设计。 5、电缆的敷设工序是什么？ 电缆的提领→电缆盘的架设→电缆的检查→电缆的敷设 6、电缆的敷设有哪几种方法？ （1）机械拖放敷设；（2）机械牵引敷设；（3）人工敷设。 7、电缆的敷设方式有哪几种？ 主要有沿电缆桥架敷设、管内敷设、电缆沟（或隧道）内敷设、地下直埋等。 8、直埋电缆的保护措施有哪些？ （1）机械损伤：加电缆导管；（2）化学作用：换土并隔离（加陶瓷管）； （3）地下电流：加套陶瓷管或采取屏蔽；（4）振动：用地下水泥桩固定； （5）热影响：用隔热耐腐材料隔离；（6）腐殖物质：采取换土或隔离； （7）虫鼠危害：加保护管等。 9、电缆地下埋设应注意什么？
5 电缆敷设 5.1 一般规定 5.1.1电缆的路径选择，应符合下列规定： 1应避免电缆遭受机械性外力、过热、腐蚀等危害。 2 满足安全要求条件下，应保证电缆路径最短。 3 应便于敷设、维护。 4 宜避开将要挖掘施工的地方。 5 充油电缆线路通过起伏地形时，应保证供油装置合理配置。 5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均应满足电缆允许弯曲半径要求。 电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20倍计算。 5.1.3同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规定： 1 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。 当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。 在同一工程中或电缆通道延伸于不同工程的情况，均应
按相同的上下排列顺序配置。 2 支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架上，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。 3 同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。 5.1.4同一层支架上电缆排列的配置，宜符合下列规定： 1 控制和信号电缆可紧靠或多层叠置。 2 除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜叠置。 3 除交流系统用单芯电缆情况外，电力电缆相互间宜有1倍电缆外径的空隙。 5.1.5交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原则确定。 未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。 5.1.6交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施： 1 使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。
110kV交联电缆敷设安装规范及注意事项 1 电缆敷设前应按下列要求进行检查： 1.1 电缆通道畅通，排水良好。金属部分的防腐层完整。隧道内照明、通风符合要求。 1.2 电缆型号、电压、规格应符合设计。 1.3 电缆外观应无损伤，当对电缆的密封有怀疑时，应进行潮湿判断；直埋电缆应经试验合格。 1.4 电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。 1.5 敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。 1.7 在带电区域内敷设电缆，应有可靠的安全措施。 2 电缆敷设时，不应损坏电缆沟、隧道、电缆井和人井的防水层。 3 电力电缆在终端头与接头附近宜留有备用长度。 4 电缆各支持点间的距离应符合设计规定。当设计无规定时，不应大于表7中所列数值。 表5 电缆各支持点间的距离 mm 5 电缆的最小弯曲半径不小于25(D+d)。 6 电缆敷设时，不应使电缆在支架上及地面上摩擦拖拉。电缆上不
得有铠装压扁、电缆扭结、护层破裂等未消除的机械损伤。 7 用机械敷设电缆时的最大牵引强度宜符合表8的规定。 表6 电缆最大牵引强度(N/mm2) 8 机械敷设电缆的速度不宜超过15m/min。 9 电缆转弯处的侧压力:滑动敷设时不应大于3 kN/ m；滚动敷设时，每只滚轮铅套电缆不大于0.5K N,皱纹铝套电缆不大于2 K N。 10 敷设电缆时，电缆允许敷设最低温度，在敷设前24h内的平均温度以及敷设现场的温度不应低于0℃。 11 电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。 12 电缆进入电缆沟、隧道、坚井、建筑物、盘(柜)以及穿入管子时，出入口应封闭，管口应密封。 13 生产厂房内及隧道、沟道内电缆的敷设 13.1 电缆的排列，应符合相关规定。 13.2 电缆与热力管道、热力设备之间的净距，平行时应不小于1m，交叉时应不小于0.5m，当受条件限制时，应采取隔热保护措施。电缆通道应避开锅炉的看火孔和制粉系统的防爆门；当受条件限制时，应采取穿管或封闭槽盒等隔热防火措施。电缆不宜平行敷设于热力设备和热力管道的上部。
电缆敷设施工工艺标准 （HFWX·QB/1-6-008-2004） l、范围 本工艺标准适用于10K V及以下一般工业与民用建筑电气安装工程的电力电缆敷设。 2、施工准备 2.1 设备及材料要求 2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。 2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。 2.1.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。 2.1.4 各种金属型钢不应有明显锈蚀，管内无毛刺，所有紧固螺栓，均应采用镀锌件。 2.1.5 其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、黑胶布、聚氯乙烯带、聚脂胶粘带等均应符合要求。 2.2 主要机具 2.2.1 电动机具、敷设电缆用的支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳千斤顶。 2.2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。 2.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。 2.3 作业条件 2.3.1 土建工程应具备下列条件： （1）预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。 （2）电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。 （3）电缆沿线模板等设施拆除完毕。场地清理干净、道路畅通，沟盖板齐备。 （4）架电缆用的轴辊、支架及敷设用电缆托架准备完毕，且符合安全要求，电缆沿线照明照度满足施工要求。 （5）直理电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。 2.3.2 设备安装应具备下列条件 （1）变配电室内全部电气设备及用电设备配电箱柜安装完毕。 （2）电缆桥架、电缆托盘、电缆支架及电缆保护管安装完毕，并检验合格。
室外电缆敷设 人： 人： 人： 编制单位 : 天津市宝地建筑工程有限公司 编制日期 : . 工程概述 本工程为新建住宅小区工程，工程内容主要小区内强弱电及路灯电力电缆敷设工 程。 直埋埋深为距地面净距 0.8 米以上，过道路和硬化地面时均穿钢管保护，保护管伸 出路面 1.0 米。埋深为距路面净距 0.8 米以上；与各种管道交叉和进入建筑物时均穿钢 管保护。 二. 编制依据及原则 2.1 .《招标文件》(JWZB-2008-64) 2.2 ．工程设计施工图纸。 建筑电气工程施工质量验收规范》 GB50303-2002 三 . 电缆敷设施工技术措施 1 、施工准备 1.1 设备及材料要求： 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无 损。 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆 应密封良 好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。 各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌件。 其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、橡皮包布、黑 包布等均应 方案 2.3. 现行国家、省、市工程建设有关文件 2.4. 建筑安全生产监督管理规定》 2.5. 建设工程施工现管理规定》 2.6. 施工现场临时用电安全技术规范》 2.7.
符合要求。 1.2主要机具： 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。 1.3作业条件： 土建工程应具备下列条件： 预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。 放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。 直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。 2、操作工艺 2.1准备工作： a.施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。 b.电缆敷设前进行绝缘摇测或耐压试验。 c.lkV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻应不低于10MQ。 d.电缆测试完毕，油浸纸绝缘电缆应立即用焊料（铅锡合金）将电缆头封好。其它电缆应用橡皮包布密封后再用黑包布包好。 2.2放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。 2.3临时联络指挥系统的设备： 线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音嗽叭指挥。 高层建筑内电缆敷设，可用无线电对讲机做为定向联络，简易电话作为全线联络，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放电缆的专用设备）。 2.4 冬季电缆敷设，温度达不到规范要求时，应将电缆提前加温。 2.5电缆的搬运及支架架设： 电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无 箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松驰。 电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。 3. 直埋电缆敷设：
一般规定 电缆的路径选择，应符合下列规定： 1应避免电缆遭受机械性外力、过热、腐蚀等危害。 2 满足安全要求条件下，应保证电缆路径最短。 3 应便于敷设、维护。 4 宜避开将要挖掘施工的地方。 5 充油电缆线路通过起伏地形时，应保证供油装置合理配置。 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均应满足电缆允许弯曲半径要求。 电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20倍计算。 同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规定： 1 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。 当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。 在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序配置。
2 支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架上，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。 3 同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。 同一层支架上电缆排列的配置，宜符合下列规定： 1 控制和信号电缆可紧靠或多层叠置。 2 除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜叠置。 3 除交流系统用单芯电缆情况外，电力电缆相互间宜有1倍电缆外径的空隙。 交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原则确定。 未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。 交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施： 1 使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。 2 对电缆隧道的钢筋混凝土结构实行钢筋网焊接连通。
SGBZ-0601电缆敷设施工工艺标准 依据标准： 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑电气工程施工质量验收规范》GB50303-2002 1、范围 本工艺标准适用于10kV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。 2、施工准备 2.1设备及材料要求： 2.1.1所有材料规格型号及电压等级应符合设计要求，并有产品合格证。 2.1.2每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。 2.1.3电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。 2.1.4各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌件。 2.1.5其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。 2.2主要机具： 2.2.1电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。 2.2.2绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。 2.2.3无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。 2.3作业条件： 2.3.1土建工程应具备下列条件： 2.3.1.1预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。 2.3.1.2电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。 2.3.1.3电缆沿线模板等设施拆除完毕。场地清理干净、道路畅通，沟盖板齐备。 2.3.1.4放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。 2.3.1.5直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。 2.3.2设备安装应具备下列条件 2.3.2.1变配电室内全部电气设备及用电设备配电箱柜安装完毕。 2.3.2.2电缆桥架、电缆托盘、电缆支架及电缆过管、保护管安装完毕，并检验合格。
新建110kV XX 10kV电缆出线管沟工程 施 工 组 织 设 计 XXX有限公司 2013年3月10日
施工组织设计报审表工程名称：新建110kV XX 10kV电缆出线管沟工程编号：
目录 一、工程概况 (4) 二、施工方案 (4) 三、施工方法 (6) 四、安全生产文明施工措施 (7) 五、质量目标及质量保证措施 (10) 一、工程概况
1、工程名称：新建110kV XX 10kV电缆出线管沟工程； 2、工程地点：xx市xx小区； 3、工程规模及特征：沈海高速公路南湾地下通口电缆盘井至XX汽车南站桥头电缆转弯井，全长435m，电缆沟缚设φ150镀锌钢管15根、1根φ100碳素波纹管(电信备用)，全线C20混泥土包封，新建电力电缆直线型工井8个，转角型工井1个，四通型工井1个；水泥路面开挖与恢复400*4米，施工过程地下排水管道、自来水管道、弱电管道、煤气管道、国防通信管道的调整和改造等。 4、工期要求：计划开工日期2013年3月13日，施工工期定为90历日/天完工。 5、地形地貌：本工程位于xx市xx小区，地势平坦，居民区密集，属交通要道，地下管线复杂，纵横交错，施工难度较大。 二、施工方案 1、本工程地处交通要道，人口密集区，为了工期和周边群众来往安全起见，开工后实行分两段施工；一段为高速路互通口下电缆井至高速交警，二段为高速交警至汽车南站桥头，为确保安全，本工程施工期间实行区域封闭施工，全段架设钢结构安全护栏。 2、施工期间实行交通管制措施：施工前报请交警部门审批，由交警协助维持交通秩序，在施工路段立安全警示标志。 一段施工水泥路面为施工区域，宽7米，房屋后面道路为施工期间摩托车、机动车临时通道。 二段施工实行路面半封闭，路面一半通行、一半为施工区域。 3、本工程主要工序： ①、破水泥路面，使用机械开挖，及人工配合开挖。 ②、电缆沟开挖、地下排水、污水管道调整与修复。
电缆敷设施工工艺标准 l、范围 本工艺标准适用于10KV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。 2、施工准备 2.1 设备及材料要求 2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。 2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。 2.1.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。 2.1.4 各种金属型钢不应有明显锈蚀，管内无毛刺，所有紧固螺栓，均应采用镀锌件。 2.1.5 其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、黑胶布、聚氯乙烯带、聚脂胶粘带等均应符合要求。2.2 主要机具 2.2.1 电动机具、敷设电缆用的支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳千斤顶。 2.2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。 2.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。 2.3 作业条件 2.3.1 土建工程应具备下列条件： （1）预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。 （2）电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。 （3）电缆沿线模板等设施拆除完毕。场地清理干净、道路畅通，沟盖板齐备。（4）架电缆用的轴辊、支架及敷设用电缆托架准备完毕，且符合安全要求，电
缆沿线照明照度满足施工要求。 （5）直理电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。 2.3.2 设备安装应具备下列条件 （1）变配电室内全部电气设备及用电设备配电箱柜安装完毕。 （2）电缆桥架、电缆托盘、电缆支架及电缆保护管安装完毕，并检验合格。3、操作工艺 3.1 工艺流程 准备工作→直埋电缆敷设；电缆沿支架、桥架敷设→铺砂盖砖→回填土→埋标桩→水平敷设→垂直敷设→挂标志牌→管口防水处理→剥麻刷油→挂标志牌。 3.2 准备工作 3.2.1 施工前应对电缆进行详细检查；规格、型号、截面电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。 3.2.2 电缆敷设前进行绝缘摇测或耐压试验。 （1）1KV以下电缆，用1KV摇表摇测线间及对地的绝缘电阻应不低于10MΩ。（2）3~10KV电缆应事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定。必要时敷设前仍需用2.5KV摇表测量绝缘电阻是否合格。 （3）纸绝缘电缆，测试不合格者，应检查芯线是否受潮，如受潮，可锯掉一段再测试，直到合格为止。检查方法是：将芯线绝缘纸剥一块，用火点着，如发出叭叭声，即电缆已受潮。 （4）电缆测试完毕，油浸纸绝缘电缆应立即用焊料（铅锡合金）将电缆头封好。其它电缆应用聚氯乙烯带密封后再用黑胶布包好。 3.2.3 放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。 3.2.4 临时联络指挥系统的设置： （1）线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。（2）高层建筑内电缆敷设，可用无线电对讲机做为定向联系，简易电话作为全线联系，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放电缆的专用设备）。 3.2.5 在桥架或支架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列，用表或图的方式划出来。以防电缆的交叉和混乱。
电缆敷设要求 1、总体要求 采用的电缆及其附件，均应符合国家现行技术标准的规定，并应有合格证，设备应有铭牌。 电缆及其附件到达现场后，应按下列要求及时进行检查： 产品的技术文件应齐全。 电缆型号、规格、长度应符合订货要求，附件应齐全；电缆外观不应受损。 电缆密封应严密。 在运输装卸过程中，不应使电缆和电缆盘受到损伤。运输或滚动电缆盘前，必须保证电缆盘牢固，电缆绕紧。滚动时须顺着电缆盘上的箭头指示或电缆的缠紧方向。 施工中的安全技术措施，应符合国家现行的规范和相关安全技术标准及产品技术文件的规定。 与电缆线路安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。 电缆及其附件安装用的紧固件，除地脚螺栓外，应采用热镀锌制品。 对有抗干扰要求的电缆线路，应按设计要求采取抗干扰措施。 电缆及其附件的施工，应符合国家现行的相关标准、规范的规定。 2、详细规定 1).电缆敷设前应按下列要求检查： （1）电缆沟畅通干净，金属电缆支架可靠接地，防腐层完好。 （2）电缆桥架应有铭牌。按设计要求核对电缆的规格、型号、数量是否与计划相符，并应有合格证件和出厂试验报告。 （3）电缆管应疏通，管内无水、无杂物，喇叭口无毛刺。 （4）敷设前应根据设计图纸，按实际路径放线以确定每根电缆的长度，绘制走向排列图，合理安排每盘电缆，尽量减少电缆接头和交叉。 （5）电缆敷设前，电缆标志牌上应注明电缆型号、规格及起迄地点。标志牌字迹清晰不易脱落。敷设电缆时，在电缆终端、电缆中间接头、拐弯等处的电缆上设挂标志牌。 （6）电缆敷设前、后均应进行电缆绝缘测试，相与相之间、相与零（N线）及地线（PE 线）绝缘电阻值不应小于5MΩ。 2).电缆终端头与中间接头附近宜留有备用长度。电缆的弯曲半径不小于电缆外径的10倍，高压交联电力电缆不小于电缆外径15倍。
电缆穿管敷设施工工艺标准 1 使用范围 本工艺标准适用于1０ｋv及以下一般工业与民用建筑电气工程得塑料控制电缆,矿物绝缘电力电缆、交联聚乙烯绝缘电力电缆及聚氯乙烯绝缘电力电缆得穿管敷设工程。 2 施工准备 2、１原材料、半成品得要求 2、1、1 型号规格及电压等级符合设计要求，并有合格证。矿用橡套软电缆、交流额定电压3ＫV及以下铁路机车车辆用电缆、额定电压45０/７5０V及以下橡皮绝缘电缆、额定压４5０／7５0V及以下聚氯乙烯绝缘电缆需“CCC”认证标志。 ２、1、2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。 2、1、３电缆外观完好无损,铠装无锈蚀,无机械损伤,无明显皱褶与扭曲现象。橡套、塑料电缆外皮及绝缘层无老化及裂纹。 2、１、4 电缆得其她附属材料:电缆盖板、电缆标示桩、电缆标示牌、油漆、酒精、汽油、硬酸脂、白布带、电缆头附件等均应符合要求。 2、1、5 电缆出厂检验报告符合标准。 2、２主要工机具 主要工机具见下表。
2、3 作业条件 2、3、1 电缆线路得安装工程应按施工图进行施工。 2、3、2 与电缆线路安装有关得建筑物、构筑物得土建工程质量,应符合国家现行得建筑工程施工及验收规范中得有关规定。 2、3、3 电缆导管已敷设完毕,并验收合格。 2、4 作业人员 主要施工人员 :电工。经过培训、考核有经验得人员持证上岗。 3 施工工艺 3、1 工艺流程 3 3 （１)金属导管严禁熔焊连接;防爆导管不应采用倒扣连接,应采用防爆活结头,其结合面应紧密。管口平整光滑,无毛刺。 (2)检查管道内就是否有杂物,可在敷设电缆前,应将杂物清理干净。 ３、2、2 试牵引:经过检查后得管道,可用一段(长约5m)得同样电缆作模拟牵引,然后观察电缆表面，检查磨损就是否属于许可范围。 3、2、３敷设电缆： （1)将电缆盘放在电缆入孔井口得外边，先用安装有电缆牵引头并涂有电缆润滑油得钢丝绳与电缆一端连接，钢丝绳得另一端穿过电缆管道,拖拉电缆力量要均匀，检查电缆牵引过程中有无卡阻现象，如张力过大,应查明原因,问题解决后,继续牵引电缆。 (２)电力电缆应单独穿入一根管孔内。同一管孔内可穿入3根控制电缆。 (3）三相或单相单芯电缆不得单独穿于钢导管内。 3、2、４电缆人孔井：电缆在管道内敷设时,为了抽拉电缆或做电缆连接,电缆管分支、拐弯处，均需按设计要求或规范要求设置电缆人手孔井,电缆人手孔井得距离,应按设计要求设置,一般在直线部分每隔５0～100m设置一个。 3、2、5 防火措施:敷设电缆电缆管,在穿越防火分区处按设计要求得位置,有防火阻隔措施。 ３、2、6 电缆挂标志牌: (1)标志牌规格应一致，并有防腐性能,挂装应牢固。 (2)标志牌上应注明电缆编号、规格、型号、电压等级及起始位置。 (3）沿电缆管道敷设得电缆在其两端、人手孔井内应挂标志牌。 4 质量标准 ４、１主控项目 4、1、1 电缆敷设严禁有绞拧、铠装压扁、护层断裂与表面严重划伤等缺陷。 检查方法：观察检查。
高压电缆敷设 施 工 方 案 批准： 审核：顾俊斌 编制： 时间：2018 年10月11日 XX市XX机电工程有限责任公司
一．工程概括 1、工程名称：XXXX配电所至稀贵高压配电所高压电缆敷设。 2、工程主要内容：电缆型号为10kV恺装3*95.电缆敷设根据现场情况主要沿电缆桥架敷设。单根全长约800米，共计2根。电缆敷设完毕后，首端取自现场稀贵金属110KV变电站，末端至风机高压配电室。 二．编制依据 1、《电气装置安装工程电缆线路施工及验收规范》GB50168-92 2、《施工现场临时用电安全技术规范》JGJ46-88 3、施工现场环境 4、本公司在多项类似工程中的施工经验。 三、人员安排 项目负责人：XXX 检修人员：电工6人、焊工2人、辅助工15、专职安全员、现场管理员等 四、材料及机具 各种检修用工具，辅助材料等，吊车配合。 五．主要施工方案 1、本电缆工程电缆敷设方案拟使用电动卷扬机牵引敷设方法。在电缆盘展放、电缆路径直线段和转弯不急的部分，考虑采用电动卷扬机牵引的办法进行电缆展放和敷设。如电缆端部厂家加工有牵引头，牵引绳直接挂在牵引头上；如果电缆端部没预制牵引头，即用电
缆网套套在电缆外护套上分散牵引力进行电缆牵引敷设。牵引绳应通过能消扭的活节（俗称老鼠仔）与电缆头连接，严防电缆扭曲。 2、再次核对电缆的型号、长度、规格和电缆头辅料。 3、敷设电缆时应从电缆盘上方引出电缆，严禁将电缆扭成死角。施工时交联聚乙烯三芯电缆弯曲半径不得小于该电缆外径10倍。放电缆时应顺电缆圈慢慢拉直，并要注意不能把电缆放在地面拖拉以免破坏外保护层。放电缆时还应注意合理安排长度，以免造成浪费，并尽量减少中间接头。直埋电缆除了考虑在制作终端头有足够的长度外，还要流有电缆全长0.5%~1%的备用长度。 4、从电缆沟道引出的电缆距地面2m的一般应穿镀锌管保护，镀锌管应去毛刺，不应有穿孔、裂缝等。固定电缆的钢支架应焊接牢固并可靠接地。 5、电缆头制作安装: 电缆敷设后两端应做电缆头，接线时导线在端子连接处应设有适当余量，线芯端头应有回路编号标志。本工程电缆户外终端接头采用高压交联聚乙烯绝缘电缆冷缩接头技术。具体步骤如下： 5.1对电缆确定绝缘外径提供电缆头套管范围，用PVC带绑扎剥开电缆，保留35mm铜屏蔽，进行良好电缆头预处理； 5.2剥外护套和锯钢带。在外护套上25mm的钢带处，用铜扎线各扎紧3～4圈，在此位置端部扎线边缘将钢带锯一深痕，然后用钳子将钢带剥下。并清理污物和上防锈漆。
电力电缆敷设安装标准 （试行版） 一．适用范围：本标准适用于公司所有电力电缆在桥架内、电缆沟内、穿线管内及直埋敷设安装工程二．施工准备 2.1材料质量要求 2.2.1．电缆的规格、型号、电压等级等必须符合设计要求，必须是符合国家现行技术标准的产品；产品合格证、生产许可证齐全；耐热、阻燃的电缆外护层有明显标识和制造厂标。 2.2.2．防火堵料、防火涂料应选用经国家鉴定的定型产品。 2.2人员要求：电缆敷设人员必须为专业电工，持证上岗。 三．施工工艺 3.1．桥架内电缆敷设 3.1.1工艺流程：施工准备――施放电缆――桥架内电缆敷设――挂标志牌 3.1.2电缆放线：较细的电缆可直接电缆从电缆盘上放线，粗重电缆采用放线架放线，放线架要保证线盘电缆离地100mm以上距离；电缆拖放道路应平整、无石块、砖头等硬物，防止电缆损伤； 3.1.3电缆敷设:在桥架就位后,即可敷设线缆。电缆敷设前进行绝缘摇测或耐压试验1KV以下电缆，用1KV摇表摇测线间及对地的绝缘电阻应不低于10MΩ。 3．1.3.1电缆敷设可以采用人力拉引敷设或机械牵引敷设，人力拉引要注意人力分布要均匀合理，负荷适当，统一指挥，并且电缆盘两侧须有负责转盘和刹盘滚动的专业人员，防止电缆损伤；用机械牵引要有测量拉力装置，防止拉力过大损伤电缆，同时要有电缆滚轮或用人力保证电缆不在地面磨损。 3.1.3.2按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放,排列应整齐，不得交叉。电缆在终端头和接头处要留出备用接线长度。 3.1.3.3电缆防火墙及防火楼板时要做封闭处理,用泡沫石棉或矿棉进行封堵。 3.1.3.4垂直敷设的电缆每隔2m加以固定；水平敷设的电缆在电缆的首尾、转弯及每隔5～10m处进行固定。电缆固定可以用尼龙卡带、绑线或电缆卡子进行固定。 3.1.3.5在电缆的首端、末端和分支处及每隔50m处装设标志牌。标志牌上应注明线路编号,无编号时,写明电缆型号、规格及起始地点，要求字迹应清晰,不易脱落,规格要统一,能防腐,挂装应牢固。 3.1.3.6电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见下表 3.1.3.7在桥架内电力电缆的总截面(包括外护层)不应大于桥架有效横断面的40％，控制电缆不应大于50％。 3.2．地下直埋电缆敷设 3.2.1工艺流程：测量放线――电缆沟开挖――铺设细砂――电缆敷设――铺设细砂――盖砖（或电缆 盖板）――电缆沟回填――埋设电缆标志桩 3.3.2根据设计图纸要求，在施工现场测量出电缆埋设路径，并用白灰做出标志。 3.3.3电缆沟一般采用机械开挖，沿白灰标志的电缆路径进行开挖，低压电缆沟深度不小于700mm,高压 电缆沟不小于1000mm,沟宽以方便电缆敷设为宜；条件不允许情况下，电缆沟也可采用人工开挖
国电榆次热电有限公司 电缆敷设的标准及要求 批准： 审批： 审核： 编制：设备管理部 电气专业 电缆敷设的标准及要求 1、电缆敷设的标准 敷设电缆要选择最近的距离，并要考虑到总体规划，做到横看成线，纵看成片。引出方向一致，弯度一致，余度一致，相互间距离一致，并避免交叉压叠，达到整齐美观。 选择直埋电缆路径时，要尽量考虑到不穿越含有对电缆有腐蚀性杂质(如酸、碱、粪堆、炉渣等)的土质，在必须穿越时，应采取永久性的防护措施。 要尽量减少和其它建筑设施的交叉，跨越和接近(特别是热力管道和火车轨道)，必要时应保持规定的距离，或采取防护措施。 应选择不受机械震动和不受到外力破坏较为平坦的路径。 直埋电缆深度为700～1000毫米(指地表面对电缆本体表面)。电缆的上、下均应铺有100毫米的保护砂层或软土。砂层或软土上要加盖水泥保护板，保护宽度应延出电缆两侧各50毫米，在保护板上应回填500毫米以下的好土，余者任意填满，要求夯实。 敷设电缆应略有弯曲，使电缆比沟长出％～％为宜。在中间接头及终端部位除留有足够的做头用缆外，还应留有2000～3000毫米的余缆，以备做头用。 电缆应进行水平敷设，要减少高差，高差不应超过电缆敷设规定值，否则应采取措施或采取用特殊结构的电缆。 在敷设和做头时，电缆弯曲半径应不小于电缆外径的25倍。 直埋电缆相互交叉和平行时应符合下表规定，当不能保持规定距离时应采取防护
措施。 穿过墙壁的电缆和穿越公路、铁路和街道的电缆，应敷于坚固的保护管或隧道内，其管长要伸出排水沟500毫米，在街道要伸出车行道，管的内径不得小于100毫米，管口应是喇叭型。并要严加密封。 电缆沿沟架，建筑物垂直地面敷设时，地面上的2000毫米和地面100毫米的一段应加装保护管或保护角铁，且固定要牢固，电缆水平敷设时，应每隔700毫米，垂直敷设时每隔1500毫米的距离要加以固定。 电缆在室内或沟道内敷设时，应符合不列要求： 1.1 2.1电缆要排列整齐，平行敷设应保持50毫米的净距。垂直敷设应保持250毫米的净距离，接头处要加以衬托。 1.1 2.2在室内敷设电缆，应避开暖气管道。 1.1 2.3电缆固定要牢固，防止脱落，避免使电缆受机械震动影响，并应做好防火和防机械损伤措施。 1.1 2.4各电缆支架应加金属连接，并进行良好的接地，支架应涂防腐漆。 在电缆出口线路密集的地方，宜修建电缆隧道或电缆沟。 1.13.1对电缆隧道的基本要求： 1.13.1.1电缆出线在20条以上时，宜建电缆隧道。
电缆敷设接线施工技术方案 1.适用范围 本施工方案用于茂名分公司氢烃回收装置拆除还建工程仪表电器电缆敷设 2.编制依据 2.1、《石油化工仪表工程施工技术规程》SH/T3521-2007 2.2 、《自动化仪表安装工程质量检验评定标准》GBJ131-90 2.3、《石油化工工程建设交工技术文件规定》SH3503-2007 2.4、《石油化工建设工程项目施工过程技术文件规定》SH3543-2007 2.5、《石油化工施工安全技术规程》SH3505-1999 3.工程概况 华粤华信消防报警装置和可燃气体及氢气体浓度检测报警安装，调试。 4.仪表主要工程量 信号电缆 接地电缆 补偿电缆电力电缆 5.施工工艺 5.1施工准备 5.1.1依据施工图纸、技术规范和施工组织设计编制施工技术方案。 5.1.2施工技术人员要认真审图，及时解决图纸中存在的问题。 5.1.3电缆敷设前，应检查电缆的规格、型号、长度是否符合设计要求,且外观良好,保护层 没有机械损伤。 5.1.4电缆敷设前，必须对电缆进行导通检查和绝缘测试，并按电缆盘号填写好电缆型号、长度 及绝缘测定记录。 5.1.5仪表电缆的绝缘电阻应用500V 直流兆欧表测量，其芯线之间、芯线对地的绝缘电阻值应大 于5M 欧姆，并按照要求做好记录。 5.1.6电缆敷设前要检查电缆桥架是否安装完毕、清扫干净。内部应平整、光洁、无毛刺，电 缆应先铺沙土。 5.1.7按照敷设顺序，测量电缆实际需要的长度，核对尺寸是否与设计相符。 5.2 电缆敷设及接线 5.2.1根据设计接线终端位置，电缆敷设先主后分，确定每根电缆的终点、起点及走向。电缆敷设 应根据工作量大小，计划需用人员。 5.2.2施工人员沿电缆敷设路线排列到位，拐弯处站在拐弯外侧，需挂安全带的地方必须挂好安全 带，由专人统一指挥，并停止在电缆桥架上空的吊装、焊接等作业。 5.2.3在放电缆过程中要有专人指挥，路线长的分段指挥，各段呼应，统一行动。 5.2.4电缆敷设时电缆从盘上端引出，不得扭曲、打结，防止受机械损伤。 5.2.5电缆在电缆槽内应排列整齐，避免交叉，敷设到位后绑扎固定。电缆在垂直电缆槽 内固定时，固定间距不能超过2M，且固定牢固。 5.2.6电缆在拐弯处不可绷太紧，应有一定的松驰度。 5.2.7电缆敷设完毕顶层电缆桥架要及时加好盖板，避免造成电缆的机械损伤和烧伤。并及时做好 电缆敷设记录。 5.2.8控制室仪表盘、控制箱内部接线，要尽量对敷设的电缆进行再次的导通试验与绝缘检查。

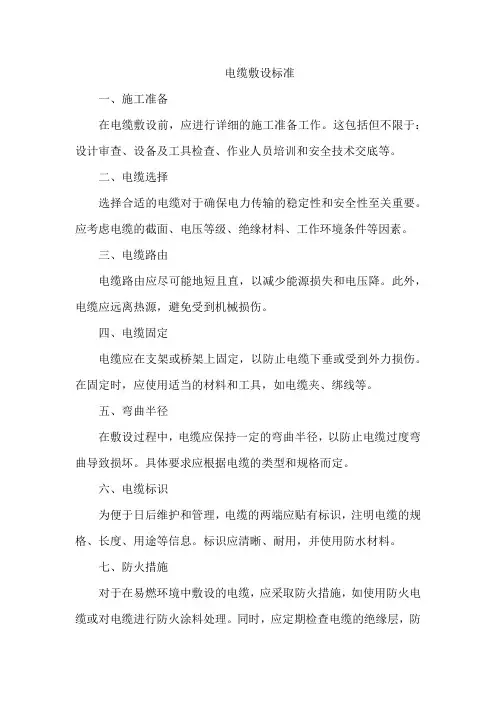

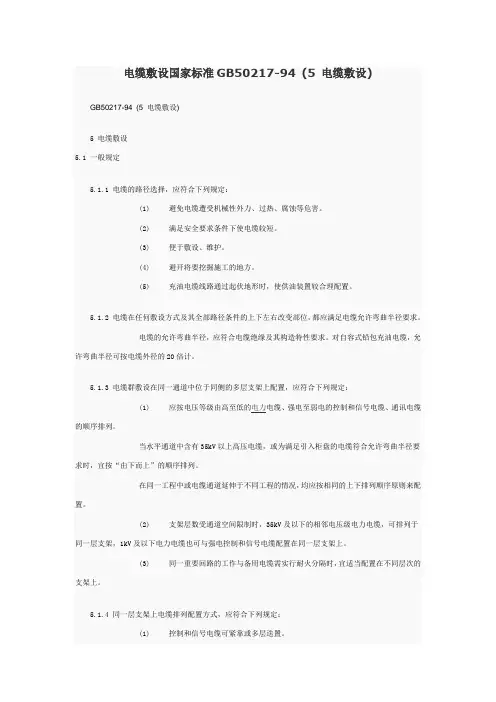

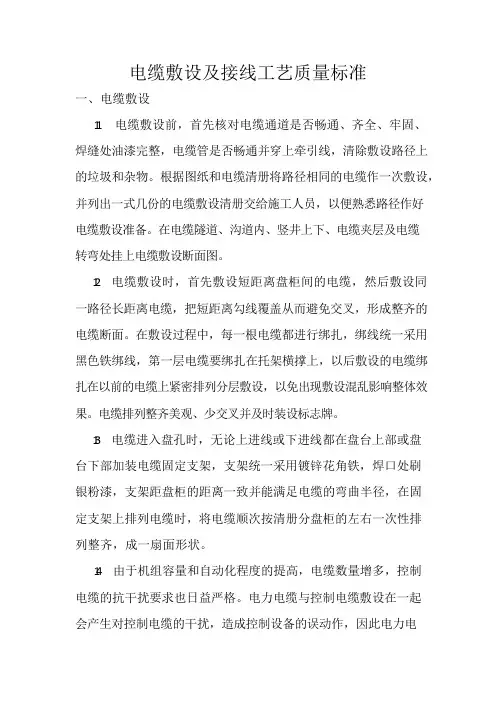

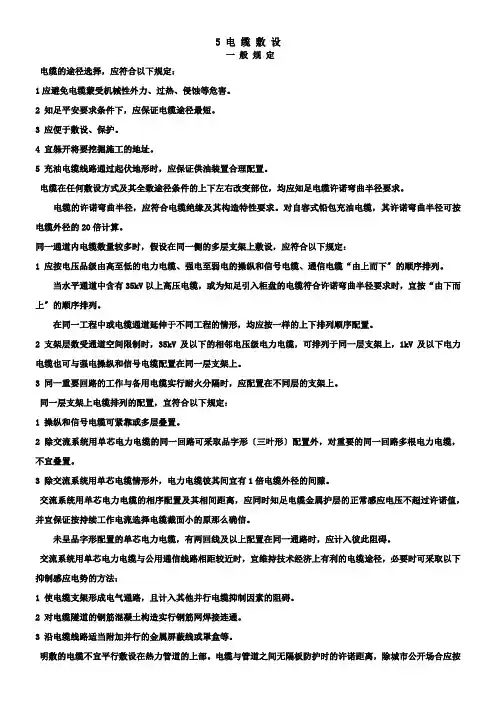

GB50217-94 (5 电缆敷设) 5 电缆敷设 一般规定 电缆的路径选择，应符合下列规定： (1) 避免电缆遭受机械性外力、过热、腐蚀等危害。 (2) 满足安全要求条件下使电缆较短。 (3) 便于敷设、维护。 (4) 避开将要挖掘施工的地方。 (5) 充油电缆线路通过起伏地形时，使供油装置较合理配置。 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，都应满足电缆允许弯曲半径要求。 电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。对自容式铅包充油电缆，允许弯曲半径可按电缆外径的20倍计。 电缆群敷设在同一通道中位于同侧的多层支架上配置，应符合下列规定： (1) 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。 当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。 在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序原则来配置。 (2) 支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。 (3) 同一重要回路的工作与备用电缆需实行耐火分隔时，宜适当配置在不同层次的支架上。
同一层支架上电缆排列配置方式，应符合下列规定： (1) 控制和信号电缆可紧靠或多层迭置。 (2) 除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜迭置。 (3) 除交流系统用单芯电缆情况外，电力电缆相互间宜有35mm空隙。 交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并使按持续工作电流选择电缆截面尽可能较小的原则来确定。 未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。 交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施： (1) 使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。 (2) 对电缆隧道的钢筋混凝土结构实行钢筋网焊接连通。 (3) 沿电缆线路适当附加并行的金属屏蔽线或罩盒等。 明敷的电缆不宜平行敷设于热力管道上部。电缆与管道之间无隔板防护时，相互间距应符合电缆与管道相互间允许距离的规定（表）。 电缆与管道相互间允许距离（mm）表 需抑制电气干扰强度的弱电回路控制和信号电缆，除遵照本规范第条～第条规定外，当需要时可采取下列措施：
