l e d屏维修简易流程(总34
页)
本页仅作为文档封面，使用时可以删除
This document is for reference only-rar21year.March
led屏维修简易流程一、控制系统
故障现象故障原因故障分析处理
1、整屏不亮或出现方格
• 控制主机是否开启
• 通讯线是否插好
• 发送卡是否已插好
• 多媒体卡与采集卡 , 发送卡之间的数据
线是否连好
• 接收卡 JP1 或 JP2 开关位置不对• 打开主机
• 把通讯线插好
• 把发送卡重插
• 连好多媒体卡与采集卡 , 发
送卡之间数据线.
• 调整好 JP1 ， JP2 开关位置
2 、每次启动 LED 演播室时提示找不到控制系统 COM 口至数据发送卡之间的信号采集线没有连接或电脑本身 COM 口已坏。
连接好该数据线或更换电脑
3 、整屏隔十六行数据闪或常亮检查 LED 演播室里的设置
打开 LED 演播室打开调试 - 硬件设置（密码 168 ）-系统设置，把行顺序设置为 +0 或 +1 4 、整屏画面晃动或重影• 检查电脑与大屏之间的通讯线
• 检查多媒体卡与发送卡的 DVI 线。
• 发送卡坏。• 把通讯线重插或更换把 DVI 线冲插加固更换发送卡
二、驱动部分
故障现象故障原因故障分析处理
1、一单元板不亮 1 、 +5V 电或 GND 是否供给
2 、 +5V 跟 GND 是否短路
3 、 138 第五腿的 OE 信号是否有
4 、 24
5 相连的 OE 信号是否正常（断路或短路）；• 给上 +5V 电或 GND
• 把短路的给断开
• 把 OE 信号供上
4 、把断路的连好把短路的给断开
2、一单元板上半部分或下半部分不亮或显示不正常 1 、 138 的第 5 腿 OE 信号是否有；
2 、 74HC595 的第 11 、 12 腿的信号是否正常；（ SCLK 、 RCK
）
3 、相连的 OE 信号是否正常；（断路或短路）
4 、双排插针与 24
5 相连的 SCLK 、RCK 信号是否正常；（断路或短路）• 把 OE
信号连上
2 、把 SCLK 、 RCK 信号连好
3 、把断路的连好把短路的断开
4 、把断路的连好把短路的断开
3、一单元板上一行或相应一个模块的行不亮或不正常显示• 查看其所对应模块的行信号的管脚是否虚焊或漏焊；
• 查看其行信号与 TIP127 或 4953 所对应的管脚是否断开或与其它信号短路
• 查看其行信号的上、下拉电阻是否没焊或漏焊
• 74HC138 输出的行信号与相对应的 TIP127 或 4953 之间是否断开或与其它信号短路• 把虚焊、漏焊的给焊好
2 、把断路的连好把短路的断开
3 、把没焊的给补上把漏焊的给焊好
4 、把断路的连好把短路的断开
4、一单元板有两行同时亮（显示文字时其中一行正常、一行常亮） 1、查看模块所对应的两行信号是否短路
2、查看查看138的输出腿、上下拉电阻和模块管脚及TIP127的输出腿是否短路• 把短路的断开
• 把短路的断开
5、上半部分或下半部分红色或绿色不亮或不正常显示• 查看输入排针脚是否正常或与
GND、+5V短路
• 查看输入排针到 245之间的信号是否正常（短路或断路）• IC245坏•
把断路的连好
• 把短路的断开
• 更换 IC
常规维护
发布日期：2007-11-8 1 多块模组连续不亮或有异常：
检查信号方向第一块不正常模组的排线和电源线是否接触良好，如模组无LED亮，则表明无电源输入，请检查电源部分（可用万用表检查），如出现花色（有色彩混乱的亮点）则表明模组无信号输入，请检查第一块不正常模组的排线的输入端是否接触紧密，可多次拔插测试，如问题依旧可以调换新的排线。
2 单模组不亮：
检查该模组的电源供应是否良好，主要是检查模组上的电源插座是否有松动。如整块模组出现颜色混乱或者色彩不一致（但有信号输入，有正确的画面）则为信号传输排县接触不良，重新插拔排线，或者更换测试过的排线。如更换良好的排线仍有同样问题，请察看PCB板的接口是否出现问题。
3 单灯不亮问题检测方法：
用万用表检查LED是否损坏，如果灯坏了就按下面第5项换灯。具体测灯方法：把万用表打到电阻X1档，指针式万用表黑表笔接LED的正极，红表笔接负极（数字表黑笔接负，红笔接正），如果LED亮，所测的灯是好的，如果灯不亮，所测的灯是坏的。
4 LED坏点维护（失控点）：
经过单灯检测确认为 LED损坏，则根据实际需求，选择性采用下列维护方法。
4-1正面维护：
用对应型号的螺丝刀从正面将固定面罩螺丝去除掉（注留好意保螺丝），取下面罩，进行换灯（请按照下面换灯方法换灯），换灯和胶体密封结束后，将原面罩复原，上紧螺丝（上螺丝时请注意不要压住灯），最后如有胶体残留在LED表面请细心清除胶体。
4-2 背面维护：
用对应型号的螺丝刀从背面将螺丝去除掉（注留好意保螺丝），拔掉信号排线，为安全请不要拔掉电源连接线，以防止意外，小心将模组从钣金孔中取出，移到箱体背面，然后依照正面维护方法对单个模组进行维护换灯（请按照下面换灯方法换灯）或者检修其它。
5 换灯：
将损坏LED周围的胶体用尖利工具（如镊子）去除掉，并使LED针脚清楚的表露在视线中，右手用镊子夹住LED，左手用烙铁（温度大约为40度左右，过高温度将对LED造成损伤）接触焊锡，并做稍许停留（不超过3秒钟，如超过时间但并不达到拆卸要求，请冷却后再重新尝试）将焊锡融化，用镊子将LED去掉。将符合要求的LED灯正确的插入PCB电路板的孔中，（LED灯的长脚为正极，短脚为负极，PCB上“方孔”为LED正极针脚插孔，“圆孔”为LED的负极针脚插孔），将少许焊锡丝融化，黏合在烙铁头上，用镊子调整好LED方向，使其平稳，将焊锡焊于LED和PCB相连处，用相同类型的胶体（PH值=7）密封好LED。
LED显示屏系统操作过程中常见的故障及其排除方法
发布日期：2007-8-12
整屏不亮（黑屏）
1、检测电源是否通电。
2、检测通讯线是否接通，有无接错。（同步屏）
3、同步屏检测发送卡和接收卡通讯绿灯有无闪烁。
4、电脑显示器是否保护，或者显示屏显示领域是黑色或纯蓝。（同步屏）
整块单元板不亮（黑屏）
1、连续几块板横方向不亮，检查正常单元板与异常单元板之间的排线连接是否接通；或者芯片245是否正常。
2、连续几块板纵方向不亮，检查此列电源供电是否正常。
单元板上行不亮
1、查行脚与4953或127输出脚是否有通。
2、查138是否正常。
3、查4953或127是否发烫或者烧毁。
4、查4953或127是否有高电平。
5、查138与4953或127控制脚是否有通。
单元板不亮
1、查595是否正常。
2、查上下模块对应通脚是否接通。
3、查595输出脚到模块脚是否有通。
单元板缺色
1、查245 R.G数据是否有输出
2、查正常的595输出脚与异常的595输入脚是否有通。
LED全彩屏的驱动芯片
发布日期：2007-6-25
目前，LED显示屏专用驱动芯片生产厂家主要有TOSHIBA(东芝)、TI(德州仪器)、SONY(索尼)、MBI{聚积
科技}、SITI(点晶科技)等。在国内LED显示屏行业，这几家的芯片都有应用。
TOSHIBA产品的性价比较高，在国内市场上占有率也最高。主要产品有TB62705、TB62706、TB62725、TB62726、TB62718、TB62719、TB62727等。其中TB62705、TB62725是8位源芯片，TB62706、TB62726是16位源芯片。TB62725、TB62726分别是TB62705、TB62706的升级芯片。这些产品在电流输出误差(包括位间和片间误差)、数据移位时钟、供电电压以及芯片功耗上均有改善。作为中档芯片，目前"TB62725、TB62726已经逐渐替代了TB62705和TB62706。另外，TB62726还有一种窄体封装的TB62726AFNA芯片，其宽度只有6.3mm(TB62706的贴片封装芯片宽度为8.2mm)，这种窄体封装比较适合在点间距较小的显示屏上使用。需要注意的是，AFNA封装与普通封装的引脚定义不一样(逆时针旋转了90度)。
TB62718、TB62719是TOSHIBA针对高端市场推出的驱动芯片，除具有普通恒流源芯片的功能外，还增加了256级灰度产生机制(8位PWM)、内部电流调节、温度过热保护(TSD)及输出开路检测(LOD)等功能。此类芯片适用于高端的LED全彩显示屏，当然其价格也不菲。TB62727为TOSHIBA的新产品，主要是在
TB62726基础上增加了电流调节、温度报警及输出开路检测等功能，其市场定位介于TB62719(718)与
TB62726之间，计划于2003年10月量产。
TI作为世界级的IC厂商，其产品性能自然勿用置疑。但由于先期对中国LED市场的开发不力，市场占有率并不高。主要产品有TLC5921、TLC5930和TLC5911等。TLC5921是具有TSD、LOD功能的高精度16位源驱动芯片，其位间电流误差只有±4％，但其价格一直较高，直到最近才降到与TB72726相当的水平。TLC5930为具有1024级灰度(10位PWM)的12位源芯片，具有64级亮度可调功能。TLC5911是定位于高端市场的驱动芯片，具有1024级灰度、64级亮度可调、TSD、LOD等功能的16位源芯片。在TLC5921和TLC5930芯片下方有金属散热片，实际应用时要注意避开LED灯脚，否则会因漏电造成LED灯变暗。SONY产品一向定位于高端市场，LED驱动芯片也不例外，主要产品有CXA3281N和CXR3596R。CXA3281N是8位源芯片，具有4096级灰度机制(12位PWM)、256级亮度调节、1024级输出电流调节、TSD、LOD和LSD(输出短路检测)等功能。CXA3281N主要是针对静态驱动方式设计的，其最大输出电流只有40mA。
CXA3596R是16位源芯片，功能上继承了CXA3281N的所有特点，主要是提高了输出电流(由40mA增加到80mA)及恒流源输出路数(由8路增加到16路)。目前CXA3281N的单片价格为1美元以上，CXA3596R价格在2美元以上。
MBI(聚积科技)的产品基本上与TOSHIBA的中档产品相对应，引脚及功能也完全兼容，除了恒流源外部设定电阻阻值稍有不同外，基本上都可直接代换使用。该产品的价格比TOSHIBA的要低10~20％，是中档显示屏不错的选择。MBI的MBl5001和MBl5016分别与TB62705和TB62706对应，MBl5168千口MBl5026分另(j与TB62725禾口TB62726对应。另外，还有具有LOD功能的其新产品MBl5169(8位源)、MBl5027(16位源)、64级亮度调节功能的MBl5170(8位
源)和MBl5028(16位源)。带有LOD及亮度调节功能的芯片采用MBI公司的Share-I-OTM技术，其芯片引脚完全与不带有这些功能的芯片，如MBl5168和MBl5026兼容。这样，可以在不变更驱动板设计的情况下就可升级到新的功能。
SITI(点晶科技)是台湾一家专业研发生产LED驱动芯片的公司，其产品性能稳定。点晶科技的定位与TOSHIBA差不多，其产品的性能与价格也相当。但引脚并不兼容。点晶的产品主要有ST2221A、ST2221C、DMl34、DMl35、DMl36，DMl33和ST2226A等。除了ST2221A为8位源外，其余都是16位源芯片。
DMl34、DMl35禾口DMl36是ST2221C的升级产品。这三款芯片之间的区别只是输出电流不同，DMl34的输出电流为40-90mA，DMl35的输出电流为10-50mA，DMl36的输出电流为3-15mA。DMl33具有64级亮度可调、LOD及TSD功能。ST2226A具有1024级灰度机制(10位PWM)，属于高端芯片。
从这几家LED驱动芯片主要制造商的产品结构来看，目前LED恒流芯片主要分为三个档次。第一档次是具有灰度机制的芯片，这类芯片内部具有PWM机构，可以根据输入的数据产生灰度，更易形成深层次灰度，达到高品质画面。第二档次是具有LOD、TSD、亮度调节功能的芯片，这些芯片由于有了附加功能而更适用于特定场合，如用于可变情报板，具
有侦测LED错误功能。第三档为不带任何附加功能的恒流源芯片，此类芯片只为LED提供高精度的恒流源，保证屏体显示画面的质量良好。
LED显示屏动态显示和远程监控的实现
发布日期：2007-6-25
广东工业大学贾东耀汪仁煌
摘要：由于普通LED点阵显示屏动态显示通常采用硬件扫描驱动，这在一些需要特殊显示的场合显得不够灵活。文中提出了一种利用PC机和单片机的通讯来实现显示屏灵活的动态显示和远程监控的设计方法，同时该方法还可以将显示内容在PC机上进行预览。
关键词：LED；动态显示；远程控制；显示预览
LED显示屏维修方案 一、故障诊断 1.检查电源：检查电源连接是否稳定，是否有可见的损坏或烧焦等现象。 2.检查数据线：检查显示屏与控制器之间的数据线是否连接牢固，是否有损坏的情况。 3.检查控制器：检查显示屏的控制器是否正常工作，是否有损坏的情况。 4.检查LED模块：检查LED模块是否有损坏的情况，如灯珠熄灭、漏光、花屏等现象。 二、常见故障及解决方案 1.显示屏无法开机： 可能原因：电源故障、控制器故障、连接线松动。 解决方案： -检查电源线是否连接正确，电源是否正常工作。 -检查控制器是否正常工作，是否有灯光亮起。 -检查连接线是否松动，重新插拔连接线。 2.显示屏画面无法显示或显示异常： 可能原因：数据线连接不正常、控制器故障、LED模块损坏。 解决方案：
-检查数据线是否连接正确，重新插拔数据线。 -检查控制器是否正常工作，是否有异常情况。 -检查LED模块是否有损坏的情况，如熄灭的灯珠等。 3.显示屏画面闪烁或颜色不正常： 可能原因：控制器设置错误、信号干扰、LED模块损坏。 解决方案： -检查控制器的设置是否正确，如刷新率、亮度等参数是否符合要求。 -检查信号线是否受到干扰，尽量避开干扰源。 -检查LED模块是否有损坏的情况，如灯珠熄灭、颜色偏差等。 4.显示屏部分画面无法显示或显示异常： 可能原因：数据线连接不正常、控制器设置错误、LED模块损坏。 解决方案： -检查数据线是否连接正确，重新插拔数据线。 -检查控制器的设置是否正确，如分辨率、显示位置等参数是否正确。 -检查LED模块是否有损坏的情况，如熄灭的灯珠、花屏等。 三、预防措施 1.定期检查：定期检查显示屏的电源、数据线、控制器等部件的连接 情况，确保连接牢固稳定。
l e d屏维修简易流程(总34 页) 本页仅作为文档封面，使用时可以删除 This document is for reference only-rar21year.March

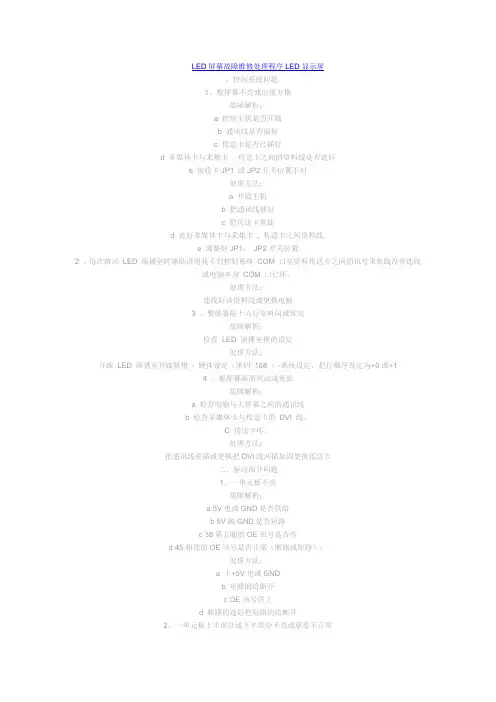

led屏维修简易流程一、控制系统 故障现象故障原因故障分析处理 1、整屏不亮或出现方格 • 控制主机是否开启 • 通讯线是否插好 • 发送卡是否已插好 • 多媒体卡与采集卡 , 发送卡之间的数据 线是否连好 • 接收卡 JP1 或 JP2 开关位置不对• 打开主机 • 把通讯线插好 • 把发送卡重插 • 连好多媒体卡与采集卡 , 发
送卡之间数据线. • 调整好 JP1 ， JP2 开关位置 2 、每次启动 LED 演播室时提示找不到控制系统 COM 口至数据发送卡之间的信号采集线没有连接或电脑本身 COM 口已坏。 连接好该数据线或更换电脑
3 、整屏隔十六行数据闪或常亮检查 LED 演播室里的设置 打开 LED 演播室打开调试 - 硬件设置（密码 168 ）-系统设置，把行顺序设置为 +0 或 +1 4 、整屏画面晃动或重影• 检查电脑与大屏之间的通讯线 • 检查多媒体卡与发送卡的 DVI 线。 • 发送卡坏。• 把通讯线重插或更换把 DVI 线冲插加固更换发送卡 二、驱动部分 故障现象故障原因故障分析处理 1、一单元板不亮 1 、 +5V 电或 GND 是否供给 2 、 +5V 跟 GND 是否短路 3 、 138 第五腿的 OE 信号是否有 4 、 24 5 相连的 OE 信号是否正常（断路或短路）；• 给上 +5V 电或 GND • 把短路的给断开 • 把 OE 信号供上
LED显示屏整屏与单元板维修方法 一、LED显示屏整屏维修方法： 1.检查电源连接：检查电源与显示屏之间的连接是否松动或损坏，插 拔电源线，重插电源头，确保插座和电源连接牢固。 2.检查信号源连接：检查信号源与显示屏之间的连接是否松动或损坏，插拔信号源线，重插信号源头，确保插座和信号源连接牢固。 3.检查控制卡：检查控制卡是否正常工作，如果控制卡有问题，可以 尝试重新安装驱动程序或更换控制卡。 4.检查亮度设置：调整显示屏的亮度设置，确保亮度设置适合环境要求。 5.检查其他硬件设备：检查显示屏的其他硬件设备，如散热器、风扇 等是否正常工作，如果出现故障，可以更换散热器或维修风扇。 6.清洁显示屏：使用专业的清洁剂或清洁布清洁显示屏表面上的灰尘 和污渍，确保显示屏清洁。 二、LED显示屏单元板维修方法： 1.检查电源连接：检查单元板与电源之间的连接是否松动或损坏，插 拔电源线，确保插座和电源连接牢固。 2.检查信号线连接：检查单元板与控制卡之间的信号线连接是否松动 或损坏，插拔信号线，确保插座和信号线连接牢固。
3.检查LED灯珠：检查单元板上的LED灯珠是否正常工作，如果有LED灯珠熄灭或闪烁，可能是单元板上的驱动芯片损坏，可以更换驱动芯片。 4.检查驱动芯片：检查单元板上的驱动芯片是否正常工作，如果驱动芯片出现故障，可以尝试重新焊接或更换驱动芯片。 5.检查PCB板：检查单元板的PCB板是否有损坏或脱落的焊点，如果有问题，可以尝试重新焊接或更换PCB板。 6.清洁单元板：使用专业的清洁剂或清洁布清洁单元板表面上的灰尘和污渍，确保单元板清洁。 在进行维修时，需要注意以下几点： -使用专业的工具和仪器进行检修和维修，确保安全和效果。 -在操作之前，确保断开电源，避免电流冲击和短路。 -在操作时，小心轻放，避免过度施加压力，造成更大的损坏。
LED屏幕常见故障及维修方法 LED的发光颜色和发光效率与制作LED的材料和工艺有关，目前广泛使用的有红、绿、蓝（R、G、B）三种。 由于LED工作电压低（仅 1.5-3V ）,能主动发光且有一定亮度,亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10万小时），所以在大型的显示设备中，目前尚无其他的显示方式与LED显示方式匹敌。 把红色和绿色的LED放在一起作为一个象素制作的显示屏叫双色屏或彩色屏；把红、绿、蓝三种LED管放在一起作为一个象素的显示屏叫三色屏或全彩屏。 制作室内LED显示屏的象素尺寸一般是2-10毫米，常常采用把几种能产生不同基色的LED管芯封装成一体，室外LED显示屏的象素尺寸多为12-26毫米,每个象素由若干个各种单色LED组成,常见的成品称象素筒，双色象素筒一般由3红2绿组成，三色象素筒用2红1绿1兰组成。 无论用LED制作单色、双色或三色屏，欲显示图象需要构成象素的每个LED的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等 级。灰度等级越高，显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。一般256级灰度的图像，颜色过渡已十分柔和，而16 级灰度的彩色图像，颜色过渡界线十分明显。所以，彩色LED显示屏当前都要求做成256级灰度的。 一、载入不上或通讯不上的原因是什麽？ 通讯不上与载入不上的原因大致相同，可能是由于以下几种原因造成的，请根据所列各项与操作进行对照： 1、确保控制系统硬体已正确上电。（+5V）
2、检查并确认用于连接控制器的串口线为直通线，而非交叉线。 3、检查并确认该串口连接线完好无损并且两端没有松动或脱落现象o 4、对照LED屏幕控制软体和自己选用的控制卡来选择正确的产品型号、 正确的传输方式、正确的串口号、正确的串列传输速率并对照软体内提供 的拨码开关图正确地设置控制系统硬体上的位址位元及串列传输速率。 5、查看跳线帽是否松动或脱落；如果跳线帽没有松动现象，请确保跳线 帽的方向正确。 6、如经过以上检查并校正后仍然出现载入不上，请用万用表测量一下，是否所连接的电脑或控制系统硬体的串口被损坏、以确认是否应送还电脑厂家或将控制系统硬体送还检测。 二、LED屏幕刚上电时出现几秒^的亮线或屏幕画面变化的原因? 将屏幕控制器与电脑及HUB分配板和屏幕连接妥当后，需要给控制器提 供+5V电源以使其正常工作（此时,切勿直接与220V电压相连接）。 上电瞬间，屏幕上会出现几秒金童的亮线或〃花屏〃，该亮线或〃花屏〃均是正常测试的现象，提醒用户屏幕即将开始正常工作。2秒金童内，该现象自动消除，屏幕进入正常工作状态。 三、自动或手动亮度调节是什麽意思? 亮度调节是指在屏幕所能显示的最暗与最亮之间所做出的调整，而非感光调节。自动亮度调节是根据不同的时间段所应出现的不同亮度而由诣阔LED屏幕控制系统自动调整至某一预定亮度。手动亮度调节是指终端用户透过对LED屏幕控制系统的操作,让LED屏幕达到某一指定亮度。 四、单元板出现整片屏幕不亮■暗亮 1、目测电源连接线、单元板之间的26P排线及电源模组指示灯是否正 常。 2、用万用表测量单元板有无正常电压，再测量电源模组电压输出是否正常，如否，则判断为电源模组坏。

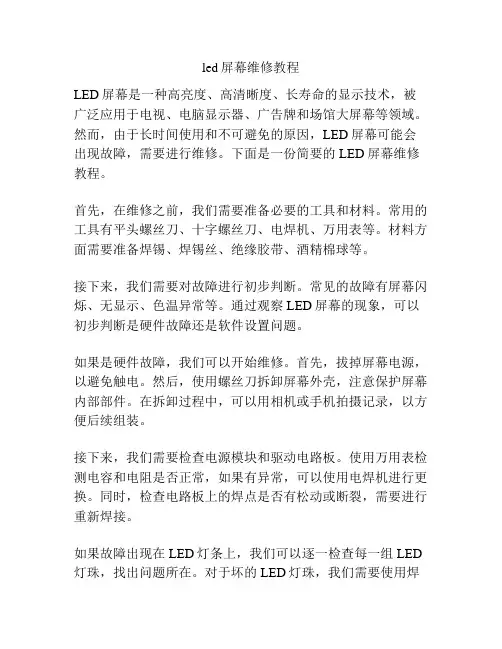

led屏幕维修教程 LED屏幕是一种高亮度、高清晰度、长寿命的显示技术，被广泛应用于电视、电脑显示器、广告牌和场馆大屏幕等领域。然而，由于长时间使用和不可避免的原因，LED屏幕可能会出现故障，需要进行维修。下面是一份简要的LED屏幕维修教程。 首先，在维修之前，我们需要准备必要的工具和材料。常用的工具有平头螺丝刀、十字螺丝刀、电焊机、万用表等。材料方面需要准备焊锡、焊锡丝、绝缘胶带、酒精棉球等。 接下来，我们需要对故障进行初步判断。常见的故障有屏幕闪烁、无显示、色温异常等。通过观察LED屏幕的现象，可以初步判断是硬件故障还是软件设置问题。 如果是硬件故障，我们可以开始维修。首先，拔掉屏幕电源，以避免触电。然后，使用螺丝刀拆卸屏幕外壳，注意保护屏幕内部部件。在拆卸过程中，可以用相机或手机拍摄记录，以方便后续组装。 接下来，我们需要检查电源模块和驱动电路板。使用万用表检测电容和电阻是否正常，如果有异常，可以使用电焊机进行更换。同时，检查电路板上的焊点是否有松动或断裂，需要进行重新焊接。 如果故障出现在LED灯条上，我们可以逐一检查每一组LED 灯珠，找出问题所在。对于坏的LED灯珠，我们需要使用焊
锡进行修复或更换。在焊接时，需要注意避免各个焊点间短路，可以使用绝缘胶带隔离。 最后，重新组装屏幕外壳，并将电源连接，开机测试。如果屏幕正常工作，表明维修成功。如果问题仍然存在，可能需要进一步检查和修复其他部件。 维修完成后，我们需要测试屏幕的显示效果和稳定性。通过播放不同的内容和场景，确保屏幕的显示质量和功能正常。 总结来说，LED屏幕的维修需要仔细检查和定位故障点，并 进行相应的修复或更换工作。在操作中，应注意保护好屏幕和内部部件，防止二次损坏。维修完成后，要进行充分的测试和验证，确保问题得到有效解决。

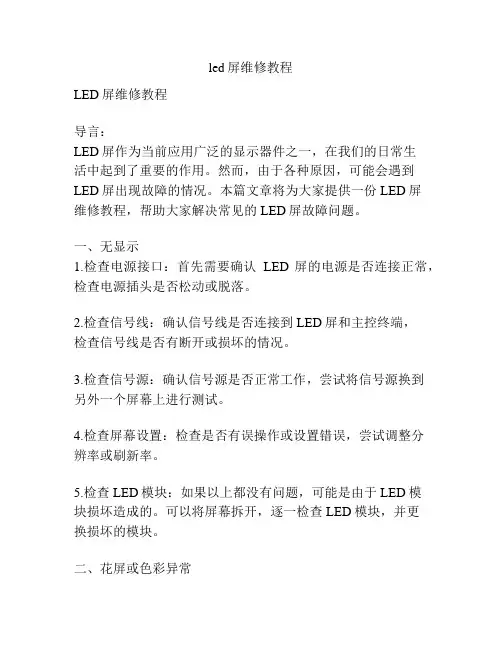

led屏维修教程 LED屏维修教程 导言： LED屏作为当前应用广泛的显示器件之一，在我们的日常生 活中起到了重要的作用。然而，由于各种原因，可能会遇到LED屏出现故障的情况。本篇文章将为大家提供一份LED屏 维修教程，帮助大家解决常见的LED屏故障问题。 一、无显示 1.检查电源接口：首先需要确认LED屏的电源是否连接正常，检查电源插头是否松动或脱落。 2.检查信号线：确认信号线是否连接到LED屏和主控终端， 检查信号线是否有断开或损坏的情况。 3.检查信号源：确认信号源是否正常工作，尝试将信号源换到 另外一个屏幕上进行测试。 4.检查屏幕设置：检查是否有误操作或设置错误，尝试调整分 辨率或刷新率。 5.检查LED模块：如果以上都没有问题，可能是由于LED模 块损坏造成的。可以将屏幕拆开，逐一检查LED模块，并更 换损坏的模块。 二、花屏或色彩异常
1.检查信号线：确认信号线是否连接松动或损坏，可以尝试重 新连接信号线，或更换一根新的信号线。 2.检查信号源和设置：确认信号源和设置是否正确，尝试将信 号换到另外一个屏幕上进行测试。 3.检查控制卡：如果信号问题都排除了，问题很可能出在控制 卡上。可以重新检查控制卡的安装和连接，或尝试更换控制卡。 4.检查LED模块：如果控制卡没有问题，那么有可能是LED 模块出现故障。可以将屏幕拆开，逐一检查LED模块，并更 换有问题的模块。 三、屏幕出现闪烁或闪烁不停 1.检查电源：询问是否存在电源波动或不稳定的问题，尝试使 用稳定的电源供应。 2.检查电源线和接口：确认电源线是否插紧，接口是否松动或 脱落。 3.检查主控卡和控制卡：确认主控卡和控制卡是否安装正确， 并重新检查连接情况。 4.检查LED模块：如果以上都没有问题，可能是LED模块存 在问题。可以将屏幕拆开，逐一检查LED模块，并更换有问 题的模块。 四、屏幕无法调亮或亮度不均匀
LED屏黑屏故障的检修思路与LED屏的拆解、更换灯条的方法 以东芝42L13**系列产品为例 适用范围: 42L1350C、42L1351C、42L1353C、42L1355C、42L1358C、42L1359C、42L5450C共7个机型。最近几年生产的液晶电视机其背光方式几乎全是LED背光。而LED背光灯条出故障占液晶屏坏的绝大多数，因此，LED屏的拆解及LED灯条的更换成为液晶电视机维修的重中之重，本文以东芝42L135X系为例，讲述这一技术难题的解决方法。 拆屏有风险，拆屏难度很高，操作过程必须胆大心细，稍有疏忽就会损坏液晶屏，需2人合作操作。不会拆解液晶屏模组，将是维修液晶屏幕最大的瓶颈。 维修流程图：
结束 维修具体操作: 开机，检查电源指示灯绿灯是否点亮，按动待机键是否红灯亮？是，则表明整机电源、CPU控制基本正常；否则为电源或主板坏。 拆机器后壳，通电观察背光是否能点亮，如能点亮仍为黑屏则为无像，通常为主板、屏、屏T-CON板、屏连接线坏，需逐一替换维修。如背光不亮，用万用表测量来自主板到背光驱动板插座P801：12脚背光开指令（BL-ON）应≥3V，14脚背光亮度应（DIM）≥1V，5脚24V，1 脚是背光板供电应当55V左右，如上述电压不正常，请拔掉插座上P801排线再测排线端电压是否正常？正常则为背光驱动板坏，否则电源板或主板坏。如插头P801各脚电压正常，说明故障在背光驱动板或模组。 检查模组标签，如为4D-LE4201-DS6B0Z表示为外购模组，更换驱动板试验，背光能点亮则为驱动板坏，整机拍什无异常则已修复。（驱动板损坏多为Q801、D801、C810、C811、R805、R806、R814、R815坏，可用万用表电阻值测量判断）。如换驱动板仍点不亮，则需拆模组维修，详细说明见后面介绍。 模组标签为08-AU42DML-LC43表示为SCBC自制模组，首先，检查背光驱动IC（U801）外观有无烧焦痕迹？有则为模组坏引起驱动板故障，需更换驱动板并拆模组维修，详细说明见后面介绍。用万用表测量背光板插座P802四个LED灯条负极LED1-、LED2-、LED3-、LED4-对地阻值（注意指针式万用表红表笔接地，黑表笔测量；如为数字表则黑表笔接地，红表笔测量），阻值正常值是1M±5%，若阻值明显＜1M，则为模组坏引起驱动板故障，需更换驱动板并拆模组维修。如IC无烧焦、插座P802灯条负极LED*-对地阻值正常，换驱动板试验，背光能点亮则为驱动板坏，整机图像显示无异常则已修复。（驱动板损坏多为Q801、D801、C810、C811、R805、R806、R814、R815坏，可用万用表电阻值测量判断）；如换驱动板仍点不亮，则需拆模组维修。 了 外购模组标签（贴在铁背板上）SCBC自制模组标签（贴在铁背板上） 维修自制模组机器时,请核对是否以下批次的号码段机器,如是,请拆模组对灯条点硅胶处理
LED显示屏整屏与单元板维修方法 张宏龙 一、LED显示产品发展历程： LED诞生于1923年，罗塞夫(lossen．o．w)在研究半导体sic时发现掺有杂质的p-n结，通电后会有光发射出来，由此研制出了发光二极管(led：light emitting diode)，但之后LED的应用一直不受重视。随着电子工业的快速发展，在60年代，显示技术得到迅速发展，人们研究出pdp激光显示等离子显示板、LED 液晶显示器、发光二极管led、等多种显示技术。由于半导体的制作和加工工艺逐步成熟和完善，发光二极管已日趋在固体显示器中占主导地位。LED之所以受到广泛重视并得到迅速发展，是因为它本身有很多优点。例如：亮度高、工作电压低、功耗小、易于集成、驱动简单、寿命长、耐冲击且性能稳定，其发展前景极为广阔。目前正朝着更高亮度、更高耐气候性和发光密度、发光均匀性、全色化发展。随着发展，人们需要—种大屏幕的显示设备，于是有了投影仪，但是其亮度无法在自然光下使用，于是出现了LED显示器(屏)，它具有视角大、亮度高、色彩艳丽的特点。 二、LED大屏幕的发展呈现如下几个发展阶段： 1、第一代：单色LED显示屏 2、以单红色为基色，显示文字及简单图案为主，主要用于通知、通告及客流引导系统。 3、第二代：双基色多灰度显示屏 4、以红色及黄绿色为基色，因没有蓝色，只能称其为伪彩色，可以显示多灰度图像及视频，目前在国内广泛应用于电信，银行，税务，医院，政府机构等场合，主要显示标语，公益广告及形象宣传信息。 5、第三代：全彩色(full color)多灰度显示屏
6、以红色，蓝色及黄绿色为基色，可以显示较为真实的图像，目前正在逐渐替代上一代产品。 7、第四代：真彩色(true color)多灰度显示屏 8、以红色，蓝色及纯绿色为基色，可以真实再现自然界的一切色彩(在色坐标上甚至超过了自然色彩范围)。可以显示各种视频图像及彩色广告，其艳丽的色彩，鲜亮的高亮度，细腻的对比度，在宣传广告领域应用具有极好的视觉震撼力。真彩色5mm户内大屏幕属于上述第四代产品。它具有高亮度，不受环境亮度影响，厚度薄，占用场地小，色彩鲜艳丰富，视角宽，可以在宽敞的厅堂环境应用，没有拼接图像损失。 三、LED显示屏的基本构成 1、异步屏： 一般由显示单元板（模组）、条屏卡、开关电源、HUB板（可选）组成 通过串口线与计算机连接，进行显示文字的更改，之后可以脱开计算机工作。2、同步屏：
LED显示屏维修方案 一、维修前的准备工作 1.收集信息：了解客户的需求和问题，包括显示屏的型号、使用时间、维修历史等。 2.仪器设备准备：准备必要的仪器设备，如电流表、万用表、烙铁、 焊锡枪等。 3.备件准备：准备一些常用备件，如LED灯珠、电容、电阻等。 二、常见故障排查和维修 1.显示屏亮度不足或不均匀 原因可能是LED灯珠损坏或未连接好。 解决方案： a.使用万用表检查灯珠是否正常工作，如有损坏的灯珠，用烙铁焊接 新的灯珠； b.检查灯珠与电路板之间的连接是否松动，如有松动，重新连接。 2.显示屏图像模糊或失真 原因可能是显示屏电路板损坏，或信号源问题。 解决方案： a.使用万用表检查电路板上的电容和电阻是否损坏，如有损坏，更换 新的电容和电阻； b.检查信号线是否连接稳定，如不稳定，重新连接；
c.检查信号源是否正常，如异常，更换信号源。 3.显示屏无法开机或无信号输入 原因可能是显示屏电源故障，或信号线连接问题。 解决方案： a.使用电流表检查电源模块的输出电流是否正常，如不正常，更换电源模块； b.检查信号线是否连接正确，如错误，重新连接。 4.显示屏出现颜色偏差 原因可能是显示屏的色彩校准有误。 解决方案： a.使用显示屏自带的色彩校准程序进行校准； b.如果自带程序无效，可以使用调色板仪器进行校准。 5.显示屏出现闪烁或花屏 原因可能是显示屏电源不稳定，或显示屏驱动芯片问题。 解决方案： a.检查电源电压是否稳定，如不稳定，更换电源模块； b.检查显示屏驱动芯片是否正常，如不正常，更换显示驱动芯片。 三、维修后的检测和测试
1.显示屏维修完成后，进行全面的功能测试，确保显示屏各项功能正常。 2.使用色差仪器检测显示屏的色彩准确性和均匀性。 3.使用万用表检测电路板上的电压、电流是否正常。 四、维修后的维护和保养 1.定期检查显示屏的散热系统，清理灰尘和杂物。 2.定期检查显示屏的电源和连接线是否松动。 3.定期检查显示屏的灯珠是否损坏，及时更换。 4.定期进行色彩校准，确保显示屏的色彩准确性。 五、维修记录和售后服务 1.在维修过程中，详细记录维修步骤和所用材料备件。 2.提供维修后的维修报告，包括维修完成情况和建议。 3.提供售后服务，如客户对维修结果不满意，及时进行重新维修。总结：
LED显示屏维修方案 LED显示屏是一种广泛应用于各类场景的重要显示设备，例如会议室、舞台演出、广告牌等。然而，由于长时间使用或意外情况，LED显示屏可 能会出现故障。在这篇文章中，我们将提供一套LED显示屏维修方案，帮 助用户迅速修复故障并延长LED显示屏的使用寿命。 第一步：问题诊断 首先，我们需要进行问题诊断，确保正确了解问题的性质和原因。在 诊断阶段，我们可以尝试以下几种常见的故障排查方法： 1.检查电源线是否插好，确保有稳定的电源供应； 2.检查显示屏连接线是否插好，确保连接线没有松动或脱落； 3.检查显示屏面板是否有明显的物理损坏，比如裂纹或破损。 第二步：软件故障修复 1.重新启动控制软件和显示屏。有时候，重新启动可以解决一些软件 故障； 2.检查和更新控制软件版本。如果控制软件版本过旧，可能会出现与 操作系统不兼容的情况，更新到最新版本可能会解决问题； 3.检查和重新设置显示屏的配置文件。有时候，配置文件可能会被错 误修改或删除，重新设置配置文件可能会恢复显示屏的正常工作。 第三步：硬件故障修复 如果软件修复无效，可能是由于硬件故障引起的。在这种情况下，我 们需要进行更深入的故障排查和修复。这可能需要一些专业的工具和设备，
如果您没有相关的专业知识和技能，建议寻求专业人士的帮助。以下是一些常见的硬件故障修复方法： 1.检查和更换驱动板。驱动板是连接控制软件和LED显示屏的重要组成部分，如果驱动板损坏，可能会导致显示屏无法正常工作； 2.检查和更换LED模块。LED模块是显示屏的核心组成部分，如果LED模块损坏，可能会出现黑点、亮点或者无法正常显示的问题； 3.检查并修复电源供应问题。如果电源供应不稳定或故障，可能会导致LED显示屏亮度不足或者完全无法工作。 第四步：维护和保养 完成故障修复后，为了延长LED显示屏的使用寿命，我们还需要进行维护和保养。以下是一些常见的维护和保养方法： 1.定期清洁显示屏。使用柔软的布料轻轻擦拭显示屏表面，避免使用碱性或酸性清洁剂，以防止显示屏表面受损； 2.定期检查和紧固连接线。确保连接线没有松动或脱落，避免因连接线不良导致的显示问题； 3.避免长时间高亮度显示。长时间高亮度显示可能会导致LED发光元件老化或损坏，适当降低亮度可以延长LED显示屏的使用寿命； 4.妥善保管显示屏。定期检查显示屏外壳和支架，确保其完好无损。总结： LED显示屏的维修需要一定的专业知识和技能，如果您不确定自己是否能够完成维修工作，建议寻求专业人士的帮助。另外，定期维护和保养
led屏维修方案 一、LED屏的常见故障及原因 LED屏作为一种常见的显示设备，在使用过程中常常会遇到各种各样的故障。以下是LED屏常见故障及其可能的原因： 1. 显示不亮或有闪烁现象：可能是电源故障、信号线松动或接触不良、驱动芯片问题等引起的。 2. 显示内容模糊或失真：可能是信号源输出问题、驱动芯片损坏或驱动板不稳定等原因导致的。 3. 屏幕有一条或多条横线：一般是由于信号线连接不良、驱动芯片故障或屏幕驱动板损坏引起的。 4. 屏幕单元或区域不亮：可能是LED灯珠故障、点亮电路故障或驱动芯片问题造成的。 二、常见的LED屏维修方案 针对LED屏的常见故障，我们可以采用以下维修方案： 1. 检查电源和信号线连接：首先检查电源部分是否正常，确认电源开关是否打开，电源线是否插好等。同时也要检查信号线连接是否紧固，是否有松动或接触不良的现象。 2. 检查驱动芯片和驱动板：如果LED屏有显示问题，我们需要检查驱动芯片和驱动板是否正常。可以使用测试仪器进行检测，如万用表等。如果发现驱动芯片或驱动板损坏，需要及时更换。
3. 检查LED灯珠：LED屏的亮度和显示效果与LED灯珠的质量有很大关系。可以通过专业的测试仪器或观察屏幕上的亮点来判断LED 灯珠是否正常。如有灯珠故障，需要更换其损坏的LED灯珠。 4. 更新或升级控制软件：有时候LED屏的显示问题可能是由于控制软件或固件版本过低或不兼容造成的。我们可以尝试更新或升级控制软件来解决问题。 5. 清理屏幕内部灰尘：长期使用LED屏后，屏幕内部可能会积聚一些灰尘，导致显示效果变差。我们可以使用专门的屏幕清洁工具或软布轻轻擦拭屏幕表面，清除内部的灰尘。 6. 寻求专业维修帮助：对于一些较为复杂或严重的LED屏故障，我们可以寻求专业的维修师傅进行修理。他们具有丰富的经验和专业的设备，能够快速准确地找出问题并解决。 三、预防措施 除了维修故障，我们还可以采取一些预防措施来延长LED屏的使用寿命和减少故障发生的可能性： 1. 定期清洗和维护：定期清洗LED屏表面和内部，保持其整洁，并定期检查和维护电源线、信号线、驱动芯片等关键部位。 2. 控制使用环境：LED屏对温度潮湿等环境因素比较敏感，应尽量避免暴露在高温或高湿环境中，以及避免受到冲击、振动等。 3. 合理调整亮度和对比度：过高或过低的亮度和对比度可能会导致LED灯珠过早烧坏或显示不清楚，应根据实际需求进行合理调整。
L E D显示屏维修方案甲方： 乙方： 为解决阿里地区电视台LED显示屏能够长期稳定正常使用,由乙方承担甲方LED 电子显示屏维修项目一事. 故障描述：甲方LED显示屏目前情况为不定期经常信号丢失,部分黑屏,无内容显示.经初步鉴定为控制卡经常自动丢失连接信号,办公楼控制电脑不能和LED屏正常通信,可能存在控制卡内电阻过大,老化严重,箱体内供电电源功率严重不足,局部电源有短路(de)可能,数据线松动,LED模块损坏,导致系统不能正常工作,建议升级更换电子屏(de)控制卡,同时对电子屏电路进行改造,安装两台稳定电源给控制卡供电. LED 显示屏安装位置：LED显示屏安装位置位于向雄广场边电视台二楼位置,离地4米多高,面积约140平方米,体积较大,维修较困难. 维修项目: 对LED屏进行全面检查(包括供电部分、信号部分、控制卡及LED显示模块)对LED显示屏显示控制卡进行更换； 对LED显示屏电路系统整改,增加及更换电源（数量视具体情况定） 打一个过墙洞,把窗户上(de)线改成从过墙洞过去. 电箱里(de)线有灼烧痕迹,需要对电箱里(de)线路进行整改 其它屏体显示模块单元信号线检修,核心部件密封加固 保修条款：乙方负责维修工程中同一元器件造成(de)同一故障现象两者并列存在时(de)免费维修期限为一年.
双方共同约定： 甲方为乙方提供维修服务施工过程中提供相关协助支持（必要(de)停、送电,开关门锁,线路整改等）尽可能为乙方服务实施提供方便. 乙方严格按照服务标准进行施工,确保按质按量完成维修服务项目. 维修工作结束后,乙方应向甲方有关人员描述故障引发(de)原因及处理过程,以及今后使用过程中(de)注意事项. 附表：
LED显示屏维修方法及步骤 一、LED显示屏维修的检测方法 1、短路检测法，将万用表调到短路检测挡（一般具有报警功能，如导通则发出鸣叫声），检测是否有短路的现象出现，发现短路后应马上解决，短路现象也是最常见的led显示屏模块故障。有的通过观察IC引脚和排针引脚就能发现。短路检测应在电路断电的情况下操作，避免损坏万用表。这个方法是最常用到的方法，简单、高效。90%的故障都可以通过这个方法检测判断。 2、电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围。 3、电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，可以方便的确定问题的范围。 4、压降检测法，将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。一般同一型号的IC相同引脚上的压降相似，根据引脚上的压降值比较好坏，须在电路断电的情况下操作。 二、LED显示屏维修必备工具 1、电烙铁+吸枪各1个，焊锡若干 2、5V稳压电源1个，给接收卡和维修的模组或者单元板供电 3、电批1个，用于快速拆卸模组或者单元板 4、电脑+发送卡，用于给接收卡发送程序 5、接收卡+HUB板，用于观测模组或者单元板故障现象 6、万用表一个，用于检测模组或者单元板具体故障 7、镊子、剪刀、剪钳各1把三、LED显示屏维修基本步骤 1、确定模组或者单元板使用的HUB板类型，这样排线的接口定义才能一样 2、根据不同型号的模组或者单元板，给接收卡发送相应的程序，确保模组和单元板在正确的程序下显示，这是找出故障原因的前提。一般PCB板上都会印有该模组或者单元板的型号。
最全LED显示屏维护方案 方法（一） 1、整板不亮：板子没有接上电源；输入排线插反；输入输出颠倒；电源正负极接反（接反会烧掉板子所有IC）。 2、本板不亮传输正常:保护电路损坏解决办法可以把 74HC138第4脚和第5脚短路。 3、隔三行有一行不亮：4953损坏（是其中一个损坏）。 4、隔一行亮一行：A信号的问题，请检查74HC245和74HC138是否有虚焊；可以用万用表量74HC138第1脚电压是否等于 2.5V左右，如果有更换74HC138；仔细量金针带ICA信号的 通路情况。 5、隔二行亮二行：B信号的问题，请检查74HC245和74HC138是否有虚焊；可以用万用表量74HC138第2脚电压是否等于 2.5V左右，如果有更换74HC138；仔细量金针带ICA信号的 通路情况。 6、上半板正常下半板全亮或不亮：如果是T08A接口有这种情况，这是应检查下8行DR数据信号是否通路，如正常
先调换74HC245如不好再调换第一个74HC595.7、此板上半板和下板板STB和CLK旌旗灯号是共同的，数据是分开的（如果是T12接口数据也是1个）。如检查T08A板子是上下半板要分开检查。 8、如果板子有1棵灯不亮：检查是否虚焊、更换此灯管。 9、有竖着有4棵灯不亮：第一检查74HC595是否有虚焊； 第二调换74HC595；第三调换灯管。 10、在竖着4棵灯里有3棵不亮有1棵一般：调换一般那 颗灯管。 11、如板子从中间或别的位置往后显示不正常：检查数据信号通路情况；更换最后一个正常显示控制灯的74HC595；如未排除更换第一个显示不正常的灯控制的74HC595。每个74HC595控制8点宽*4点高个灯管。74HC595是用DR数据信号串联起来的也就是DR信号从74HC595的第14脚入到第9脚出接到下一片74HC595的第14脚上至到最后一个74HC595.比如本板DR数据从金针到74HC345放大后到UR1 到UR2到UR3一直到UR8后到输出金针。 12、有时在调试整屏的过程中前面的模组到后面的模组显示不正常，一般故障是排线的没有插好或损坏；也可以用稍长些排线把下面正查的模组排线插到上面不正常的模组上来，看
LED屏幕常见故障及维修方法 LED 的发光颜色和发光效率与制作 LED 的材料和工艺有关，目前广泛使用的有红、绿、蓝(R、G、B)三种。 由于 LED 工作电压低（仅 1.5-3V ），能主动发光且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（ 10 万小时），所以在大型的显示设备中，目前尚无其他的显示方式与 LED 显示方式匹敌。 把红色和绿色的 LED 放在一起作为一个象素制作的显示屏叫双色屏或彩色屏；把红、绿、蓝三种 LED 管放在一起作为一个象素的显示屏叫三色屏或全彩屏。 制作室内 LED显示屏的象素尺寸一般是 2-10 毫米，常常采用把几种能产生不同基色的 LED 管芯封装成一体，室外 LED显示屏的象素尺寸多为12-26 毫米，每个象素由若干个各种单色 LED 组成，常见的成品称象素筒，双色象素筒一般由 3 红 2 绿组成，三色象素筒用 2 红 1 绿 1 兰组成。 无论用 LED 制作单色、双色或三色屏，欲显示图象需要构成象素的每个LED 的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。灰度等级越高，显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。一般 256 级灰度的图像，颜色过渡已十分柔和，而 16 级灰度的彩色图像，颜色过渡界线十分明显。所以，彩色 LED显示屏当前都要求做成 256 级灰度的。 一、载入不上或通讯不上的原因是什麼? 通讯不上与载入不上的原因大致相同，可能是由于以下几种原因造成的，请根据所列各项与操作进行对照： 1、确保控制系统硬体已正确上电。（+5V）
2、检查并确认用于连接控制器的串口线为直通线，而非交叉线。 3、检查并确认该串口连接线完好无损并且两端没有松动或脱落现象。 4、对照LED屏幕控制软体和自己选用的控制卡来选择正确的产品型号、正确的传输方式、正确的串口号、正确的串列传输速率并对照软体内提供的拨码开关图正确地设置控制系统硬体上的位址位元及串列传输速率。 5、查看跳线帽是否松动或脱落；如果跳线帽没有松动现象，请确保跳线帽的方向正确。 6、如经过以上检查并校正后仍然出现载入不上，请用万用表测量一下，是否所连接的电脑或控制系统硬体的串口被损坏、以确认是否应送还电脑厂家或将控制系统硬体送还检测。 二、LED屏幕刚上电时出现几秒鐘的亮线或屏幕画面变化的原因? 将屏幕控制器与电脑及 HUB分配板和屏幕连接妥当后，需要给控制器提供+5V电源以使其正常工作（此时，切勿直接与220V电压相连接）。 上电瞬间，屏幕上会出现几秒鐘的亮线或“花屏”，该亮线或“花屏”均是正常测试的现象，提醒用户屏幕即将开始正常工作。2秒鐘内，该现象自动消除，屏幕进入正常工作状态。 三、自动或手动亮度调节是什麼意思? 亮度调节是指在屏幕所能显示的最暗与最亮之间所做出的调整，而非感光调节。自动亮度调节是根据不同的时间段所应出现的不同亮度而由诣阔LED屏幕控制系统自动调整至某一预定亮度。手动亮度调节是指终端用户透过对LED屏幕控制系统的操作，让LED屏幕达到某一指定亮度。 四、单元板出现整片屏幕不亮、暗亮 1、目测电源连接线、单元板之间的26P排线及电源模组指示灯是否正常。 2、用万用表测量单元板有无正常电压，再测量电源模组电压输出是否正常，如否，则判断为电源模组坏。
LED电子显示屏维修维护操作 电子显示屏维修维护操作 一、电路基础与常用元件的用途什么叫电路？ 小到硅片上的集成电路，大到输电网根据所处理信号的不同，电子电路可以分为模拟电路和数字电路除法、微分和积分电路）减法器等 为0V，=所以门电路的逻辑摆幅较大，接近电源电压值门电路电平： 电平>=，输入低电平<=，噪声容限是断路/开路：电流在电路中没有形成回路 因引起的连接的现象叫做短路有意识的短路不会引响电路的正常运行，无意识的短路将会损坏电路，以至不能正常工作直流：电压/电流的相位不会随时间发生变化电路是由相互连接的电子电气器件，如电阻、电容、电感、二极管、三极管和开关等，构成的网络电路的大小可以相差很 模拟电路对信号的电流和电压进行处理最典型的模拟电路应用包括：放大电路、振荡电路、线性运算电路=；的理 输出高电平>输出低电平<在室温下，一般输出高电平是，输出低电平是最小输入高电平和低电平：输 短路：电流没有直接正常通过负载，而通过一个与负载并联的很小阻值的物体，并且该物体不在设计电路的电气范围内，是由其 交流：电压/电流的相位随时间的变化而变化恒流：电流不会随负载的变化而变化 恒压：电压不会随负载的变化而变化 “0”或“L”表示数据用二进制、八进制、十六进制表示，八进制用的较少我们日常用的是十进制例：二进制=八进制=十六进制=十进制二进制=十进制、二进制=十进制 二进制=十进制、、、、、、、、、、、、、、、、、、、、、、、、、、电流I：=1A=mA=uA 电压U：=1V=mV=uV 电阻R：1MΩ=KΩ=Ω 电容C：=1uF=nF=pF 欧姆定律：I=U/R
1、电阻：在电路中起到限流分压的作用用R表示，单位欧姆在像素的产品中电阻多用于限制电流大小是通过的电流，一般电流不允许大于20mA 2、电容：隔直流通交流的作用，在像素的产品中多用于滤波用C表示，单位法波都是起到滤除干扰信号，提高电路的抗干扰能力，使电路稳定工作例：我们的74HC、TB、、、、、、、等等，都是IC 74HC的作用：信号功率放大端输出 数字信号：只有高/低电平的出现，电脑处理的就是数字信号，我们的显示屏也一样，一般高电平用“1”或“H”表示，低电 例：要求用5V点亮某时，则必须串接一个电阻，防止过流烧坏电阻=/，是正向压降，例：常见的封装的PF的电容，是用于滤除电路中的较高频率的电压纹波，电解电容UF/16V，用于滤除较低频率的电 3、IC：集成电路，顾名思义，也就是将一些电路集成到一个小的基片上，完成一定的电路功能，缩小体积便于安装，提高电路稳 第1脚，为输入输出端口转换用，=“1”高电平时信号由“A”端输入“B”端输出，=“0”低电平时信号由“B”端输 第2~9脚“A”信号输入输出端，A1=B1、、、、、、A8=B8，A1与B1是一组，如果=“1”G=“0”则A1输入B1输出，其它 如果=“0”G=“0”则B1输入A1输出，其它类同 第11~18脚“B”信号输入输出端，功能与“A”端一样，不在描述 第19脚G，使能端，若该脚为“1”A/B端的信号将不导通，只有为“0”时A/B端才被启用，该脚也就是起到开关的作用第10脚，电源地第20脚，电源正极 74HC04的作用：6位反相器第7脚，电源地第14脚，电源正极 74HC的作用：八位二进制译十进制译码器第8脚，电源地第15脚，电源正极第1~3脚A、B、C，二进制输入脚不被选通，且Y0~Y7输出全为“1” 通过控制选通脚来级联，使之扩展到十六位
L E D车载显示屏常见问题维修1.屏亮夜灯不亮 解决方法： ①检查灯条线中黄线是否松动确定接线无误之后请拆开 屏体 ②查看灯条线在屏内电源上的焊锡是否松动 ③用万用表测屏内灯条线负极是否和三极管上负极连通 ④确定三极管上正负极焊锡是否松动 ⑤请更换三极管 2.夜灯亮屏不亮 解决方法： ①首先检查黄线 12v 是否松动,保险管是否烧坏如烧坏请更换上面两种方法都确定没问题之后,必须将显示屏拆开检查内部。 显示屏拆开之后： ①首先查看控制卡上的工作灯是否亮 ②如果亮了,请检查GPS那块的问题：GPS是否正常工作丶sim卡是否有效电脑上查看是否上线 ③如果不亮,用万用表测显示屏内的电源输出是否有5v：如果有,但控制卡工作灯不亮,请换卡。如果没有或低于4.8v,请换电源。 3.显示屏、夜灯都不亮。
解决方法： ①查看黑线搭铁线是否松动 ②用万用表测黑线和黄线 12v 是否短路 上面两种方法都确定没问题之后,必须将显示屏拆开检查内部。 整屏常见问题判断及处理方法 一、整屏不亮 用万用表直流电压档测显示屏电源输入端是否有12V电压1、如为0V则检查显示屏电源输入端是否有短路现象 1 如有短路则判定为电源本身坏或输入端有连锡等短路故障 2 如无短路则检查显示屏输入法电源线的保险管是否烧断,如是更换,如不是则检查显示屏供电电源是否正常或显示屏电源线有断路现象 2、如有12V则测显示屏电源的输出端是否有5V正负0.2V 的电压 1 如无5V电压则测显示屏电源是否有短路现象 ①若有短路现象则断开负载单元板、控制卡与无线模块 的电源输入端,此时还存在着短路现象则判定是显示屏电源坏；如无短路现象则判定为单元板、控制卡或无线模块 存在短路现象,如是控制卡或无线模块存在短路现象则更换
客户原有的显示屏单元板接口与上面所讲的不完全一样，这种情况下改造的费用就较 大。除了 LED 模块和部分IC 保留外，其他如 PCB 板、 维护 1． 显示单元板的维修 显示单元板不亮 原因： 显示单元板一行常亮 显示单元板一 行不亮 糸统等，全部都要换掉，费用较高。 ： 可能无电源、 原因：译码器、 原因： TIP127、 输入接口 74HC245、 4953、LS138、LS145坏或引脚到功率管的连线断 74HC245坏、E 信号短路到高电平。 LS138 或 LS145 坏。 LED 显示屏维修资料 LED 显示屏有：计算机控制部分、显示驱动矩阵、 led 显示阵列、电源四个大的部分。 其中出现问题比较多的地方有： 1. 接口问题。现象：计算机信息无法显示，检查电缆 2. 电源问题。LED 显示使用的是低压大电流电源，与普通直流电源区别不大 3. 驱动问题。每个行或者列都没有显示，那就是对应驱动电路(芯片)问题，更换即可 4. 显示问题。长期使用 LED 显示屏可能会损坏老化，维修更换即可。 LED 显示屏常见故障处理流程 -诊断流程： 1、 确定您的显示屏是同步显示屏还是异步显示屏； 同步显示屏的显示依赖显示器的设置， 异步 显示屏不依赖显示器设置； 2、 确定您的显示屏是局部的显示问题还是整屏显示均有问题； 局部显示不正常可排除通讯方面的问题， 一般可确定是显示屏硬件出现故障， 您应该立刻和 我们联系，以防故障扩大； 整屏显示不正常可能产生的原因有多种： 对于同步显示屏，您应该确认显示器的设置是否改变，通讯是否正常， 发送是否正常， 然后 是接收是否正常； 对于异步显示屏，首先应该确认显示屏的参数：硬件地址、宽度、高度、 IP 是否有改变， 如果这些参数正确，再测试通讯是否正常，最后确定显示屏控制是否正常 显示屏单元板接口 显示屏是由一块一块的显示单元板所组成，信号通过扁平电缆 传输。单元板的接口 如右图所示： 说明:N=地(GND)L=锁存(LAT 或 ST)S=时钟(Clk)O=使能(OE)E=使能(/0E) 只=红色数据6=录色数据2=蓝色数据ABCD 行信号日=译码后的行信号 F=悬空V=VCC) 改造 为了节省客户的投资，我们可为客户已有的 LED 显示屏提供改造、更新等服务。根据客 户显示屏的情况大致可分为以下三种： 1． 相同显示单元板接口 很多厂家显示单元板接口不太标准， 如果客户显示单元板接口与上面讲的接口相同， 我 们即可进行系统升级，如文字屏视屏、低灰度视屏、高灰度视屏，该方法费用低、见效 快。 2． 显示单元板接口 如果客户显示单元板接口与上面所列的标准接口排列不完全一样， 但信号的数量及类型 一样，该种显示屏也可升级，费用比第 1 种情况略高。 3． 完全不同的显示单元板接口 开。 显示单元板一列不亮 原因： HC595、 62726 某个引脚虚焊。
