Bosch共轨喷油器与阀组件对照表

Bosch共轨喷油器与阀组件对照表
Bosch共轨喷油器与阀组件对照表

Bosch共轨喷油器与阀组件对照表

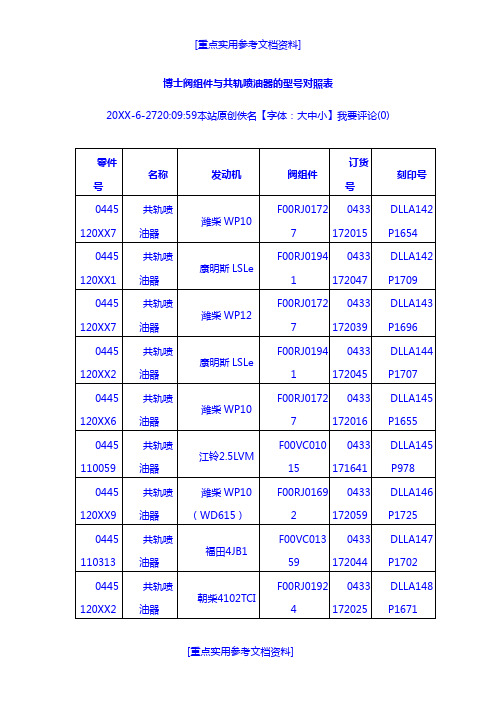

序号阀组件型号适应车型适应喷油器

1 F 00V C01 045 MERCEDES 0445110095/096/099/100/103/104/105/1067/108/120/121/151/152/170/171

2 F 00V C01 051

IVECO

EITROEN

PEUGEOT

RENAULT

FIAT

0445110181/182/189/190/199/200/201/202/205/206/207/208/224/225

0986435053/055/061/063/067/069

3 F 00V C01 358 大柴/云内0445110291/358/359/366/367/386/396/409

4 F 00V C01 359 福田/长城

0445110293/305/313/332/335/343/344/345/346/347/355/357/364/365/

379/380/392/394/395/397/402/403/404/407/412

5 F 00V C01 363 长丰猎豹/先锋,新晨4cy1 0445110317

6 F 00V C01 365 玉柴4F/厦门金龙0445110312/356

7 F 00V C01 367 江淮/华晨/云内D19 0445110318

8 F 00V C01 371 朝柴0445110333/334/360/372/383

9 F 00R J00 005 MERCEDES

0445120002

0986435501

10 F 00R J00 218 RENAULT 0445120003/004

11 F 00R J00 339

COMMINS

IVECO 0445120007/018/032/079/103

0986435505/8

12 F 00R J00 399 RENAULT

0445120009/010/014/015/019/020/084/085

0986435515/523

13 F 00R J01 035 0445120072/073/076/090/091/093/126

14 F 00R J01 129 FORD-VW-CUMMINS 0445120029/038/094/125/133

15 F 00R J01 159 DURAMAX

0445120024/026/027/044/045/053/055/056/068/104/105

0986435504

16 F 00R J01 329 DURAMAX

0445120042

0986435521

17 F 00R J01 657 锡柴0445120078/124/247/262/263

18 F 00R J01 692 潍柴、锡柴

0445120081/107/129/130/149/150/153/163/169/170/191/200/213/

214/221/222/223/224/227/228/244

Bosch共轨喷油器与阀组件对照表

19 F 00R J01 704 玉柴0445120083/110/111/141/156/164/165/245

0445120050

20 F 00R J01 714 DODGE

0986435501

0445120082

21 F 00R J01 747 DURAMAX

0986435521

0445120029/037/070/097/112/115/120/121/122/125/133/140/

22 F 00R J01 941 COMMINS

144/159/236/237/240/241/253/272/273

0445120046/113/114/

23 F 00R J01 945 DODGE

0986435521

24 F 00R J02 004 DODGE 0445120050/185

0445120008

25 F 00R J02 005 DURAMAX

0986435502

26 F 00R J02 035 锡柴120117/145/146/158/160/192/215/261

27 F 00R J02 056 RENAULT 0445120106/142/232

0445120059/060/123/132/151/152/208/209/210/211/212/252/254

28 F 00R J02 130 DODGE

0986435503

29 F 00R J02 692 0445120181/199/257
