1.常用液压阀一方向阀、压力阀、流量阀的类型 【答】 (1)方向阀方向阀的作用概括地说就是控制液压系统中液流方向的,但对不同类型的阀其具体作用有所差别。方向阀的种类很多,常用方向阀按结构分类如下:单向阀：l普通单向阀 2 液控单向阀普通单向阀换向阀：1 转阀式换向阀 液控单向阀 2 滑阀式换向阀：手动式换向阀、机动式换向阀、电动式换向阀、液动式换向阀、电液动换向阀。
手动式换向阀 电液动换向阀 （2）压力控制阀 溢流阀：直动式、先导式溢流阀
直动式溢流阀 先导式溢流阀减压阀：直动式、先导式减压阀 顺序阀：直动式、先导式顺序阀 压力继电器 （3）流量控制阀 节流阀调速阀 …………. 2.换向阀的控制方式,换向阀的通和位
【答】换向阀的控制方式有手动式、机动式、电动式、液动式、电液动式五种。换向阀的通是指阀体上的通油口数,有几个通泊口就叫几通阀。换向阀的位是指换向阀阀芯与阀体的相互位置变化时,所能得到的通泊口连接形式的数目,有几种连接形式就叫做几位阀。如一换向阀有4个通油口,3种连接形式,且是电动的,则该阀全称为三位四通电磁(电动)换向阀。 3.选用换向调时应考虑哪些问题及应如何考虑 【答】选择换向阀时应根据系统的动作循环和性能要求,结合不同元件的具体特点,适用场合来选取。①根据系统的性能要求,选择滑阀的中位机能及位数和通数。②考虑换向阀的操纵要求。如人工操纵的用手动式、脚踏式；自动操纵的用机动式、电动式、液动式、电液动式；远距离操纵的用电动式、电液式；要求操纵平稳的用机动式或主阀芯移动速度可调的电液式；可靠性要求较高的用机动式。③根据通过该阀的最大流量和最高工作压力来选取(查表)。最大工作压力和流量一般应在所选定阀的范围之内,最高流量不得超过所选阀额定流量的120%,否则压力损失过大,引起发热和噪声。若没有合适的,压力和流量大一些也可用,只是经济性差一些。④除注意最高工作压力外,还要注意最小控制压力是否满足要求(对于液动阀和电液动换向阀)。⑤选择元件的联接方式一一管式(螺纹联接)、板式和法兰式,要根据流量、压力及元件安装机构的形式来确定。⑥流量超过63L/min时,不能选用电磁阀,否则电磁力太小,推不动阀芯。此时可选用其他控制形式的换向阀,如液动、电液动换向阀。 4.直动式溢流阀与先导式溢流阀的流量一压力特性曲线,曲线的比较分析 【答】溢流阀的特性曲线溢流阀的开启压力o当阀入口压力小于PK1时,阀处于关闭状态,其过流量为零；当阀入口压力大于k1时,阀开启、溢流,直动式溢流阀便处于工作状态(溢流 的同时定压)。图中pb是先导式溢流阀的导阀开启 压力,曲线上的拐点m所对应的压力pm是其主阀的 开启压力。当压力小于民。时, 导阀关闭,阀的流量为零；当压力大于pb(小于此 2)时,导阀开启,此时通过阀的流量只是先导阀的 泄漏量,故很小,曲线上pbm段即为导阀的工作段；当阀入口压力大于此2时,主阀打开,开始溢流,先导式溢流阀便进入工作状态。在工作状态下,元论是直动式还是先导式溢流阀,其溢流量都是随人口压力增加而增加,当压力增加到丸z时,阀芯上升到最高位置,阀口最大,通过溢流阀的流量也最大一为其额定流量毡,这时入
常用液压元件简介 一、方向控制阀 靠阀口的接通或断开来控制液流方向的元件称为方向阀，它主要有单向阀和换向阀两大类。 (一)、单向控制阀和液控单向阀 l、单向阀 是只准液流正向自由导通，而反向截止的阀。图2是力士乐公司的单向阀结构，阀体内装弹簧在常态时支持阀芯处于关闭位置，当有液流流过时，阀芯开启，其行程受挡铁限制。图3是其符号。对这种符号要很好地记住和理解，它不表示结构，只表示职能，这对于表示和了解液压系统是非常方便的。单向阀在液压系统中的应用是相当多的，一般在油泵出口处要加设一个单向阀，其作用是防止停泵时，压力油倒流，在维修泵时，防止管路中的油跑出。此外利用其反向截止作用，当两条油路需要隔离时，以防止干扰，就需要在两个油路之间设一单向阀。 阀的开启压力由弹簧力和阀芯有效面积决定。开启压力一般为0.5-4-4巴。 开启压力较小的阀可作为单向节流阀的闭锁元件。与回油滤油器相并连的单向阀，开启压力较大，一般为4巴。目的在于当滤油器阻塞时，单向阀作为旁通阀使用。 2、液控单向阀 液控单向阀具有单向阀的功能，即液流可以正向导通，反向截止，同时在必要时又可将其逆止作用解除，使液流可以反向通过，这样就给液压系统带来很多方便。 图4是力士乐公司的SV型液控单向阀的结构和符号。 这种阀无泄漏油口。由A口至B口油液始终可以流动。反方向上则导阀(2)和主阀(3)被弹簧(4)和系统压力压在阀座上。若X口供给压力油则控制活塞(5)被推向右。这时首先打开导阀(2)，然后打开主阀(3)。于是油液先通过导阀，然后通过主阀。为了保证用控制活塞(5)能可靠地操纵阀芯动作，需要一定的最低控制压力。
图5是SL型液压控单向阀的结构和符号。这种阀在原理上，与SV型有相同的功能。不同之处在于增加了泄漏油口Y，这就可使控制活塞(5)的环形面积与A口隔离。A口来的油压只作用在控制活塞(5)的面积M上，从而有效地降低此条件下所需的控制压力。 液控单向阀具有良好的单向密封性能，常用于执行元件需要长时间保压，锁紧的情况下，也可用于防止油缸停止时下滑以及速度换接等回路中。图6是SV型液控单向阀应用示例。此图说明，SV型液控单向阀在反向开启时，A口必须是无压力的，如在A口有压力，此压力作用在控制活塞的环形面积上，将对X口的控制压力起反作用，使阀芯打不开。
1.液压阀——方向控制阀 按用途分为单向阀和换向阀。单向阀：只允许流体在管道中单向接通，反向即切断。换向阀：改变不同管路间的通﹑断关系﹑根据阀芯在阀体中的工作位置数分两位﹑三位等;根据所控制的通道数分两通﹑三通﹑四通﹑五通等;根据阀芯驱动方式分手动﹑机动﹑电动﹑液动等。图2为三位四通换向阀的工作原理。P 为供油口，O 为回油口，A ﹑B 是通向执行元件的输出口。当阀芯处於中位时，全部油口切断，执行元件不动;当阀芯移到右位时，P 与A 通，B 与O 通;当阀芯移到左位时，P 与B 通，A 与O 通。这样，执行元件就能作正﹑反向运动。 60年代后期，在上述几种液压控制阀的基础上又研制出电液比例控制阀。它的输出量(压力﹑流量)能随输入的电信号连续变化。电液比例控制阀按作用不同，相应地分为电液比例压力控制阀﹑电液比例流量控制阀和电液比例方向控制阀等。 2.液压阀——流量控制阀 利用调节阀芯和阀体间的节流口面积和它所产生的局部阻力对流量进行调节，从而控制执行元件的运动速度。流量控制阀按用途分为5种。 (1)节流阀：在调定节流口面积后，能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。(2)调速阀：在载荷压力变化时能保持节流阀的进出口压差为定值。这样，在节流口面积调定以后，不论载荷压力如何变化，调速阀都能保持通过节流阀的流量不变，
从而使执行元件的运动速度稳定。(3)分流阀：不论载荷大小，能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀;得到按比例分配流量的为比例分流阀。(4)集流阀：作用与分流阀相反，使流入集流阀的流量按比例分配。(5)分流集流阀：兼具分流阀和集流阀两种功能 3.液压阀——压力控制阀 按用途分为溢流阀﹑减压阀和顺序阀。(1)溢流阀：能控制液压系统在达到调定压力时保持恒定状态。用於过载保护的溢流阀称为安全阀。当系统发生故障，压力升高到可能造成破坏的限定值时，阀口会打开而溢流，以保证系统的安全。(2)减压阀：能控制分支回路得到比主回路油压低的稳定压力。减压阀按它所控制的压力功能不同，又可分为定值减压阀(输出压力为恒定值)﹑定差减压阀(输入与输出压力差为定值)和定比减压阀(输入与输出压力间保持一定的比例)。(3)顺序阀：能使一个执行元件(如液压缸﹑液压马达等)动作以后，再按顺序使其他执行元件动作。油泵产生的压力先推动液压缸1运动，同时通过顺序阀的进油口作用在面积A 上，当液压缸1运动完全成后，压力升高，作用在面积A 的向上推力大於弹簧的调定值后，阀芯上升使进油口与出油口相通，使液压缸2运动。 4.液压阀的作用和简介 用于降低并稳定系统中某一支路的油液压力，常用于夹紧、控制、润滑等油路。有直动型、先导型、叠加型之分。
液压中英文对照： 流体传动hydraulic power 液压技术hydraulics 液力技术hydrodynamics 气液技术hydropneumatics 运行工况operating conditions 额定工况rated conditions 极限工况limited conditions 瞬态工况instantaneous conditions 稳态工况steady-state conditions 许用工况acceptableconditions 连续工况continuous working conditions 实际工况actual conditions 效率efficiency 旋转方向direction of rotation 公称压力nominal pressure 工作压力working pressure 进口压力inlet pressure 出口压力outlet pressure 压降pressure drop；differential pressure 背压back pressure 启动压力breakout pressure 充油压力charge pressure 开启压力cracking pressure 峰值压力peak pressure 运行压力operating pressure 耐压试验压力proof pressure 冲击压力surge pressure 静压力static pressure 系统压力system pressure 控制压力pilot pressure 充气压力pre-charge pressure 吸入压力suction pressure 调压偏差override pressure 额定压力rated pressure 耗气量air consumption 泄漏leakage 内泄漏internal leakage 外泄漏external leakage 层流laminar flow 紊流turbulent flow 气穴cavitation 流量flow rate 排量displacement 额定流量rated flow 供给流量supply flow 流量系数flower factor 滞环hysteresis 图形符号graphical symbol 液压气动元件图形符号symbols for hydraulic and pneumatic components 流体逻辑元件图形符号symbols for fluid logic devices 逻辑功能图形符号symbols for logic functions 回路图circuit diagram 压力－时间图pressure time diagram 功能图function diagram 循环circle 自动循环automatic cycle 工作循环working cycle 循环速度cycling speed 工步phase 停止工步dwell phase 工作工步working phase 快进工步rapid advance phase 快退工步rapid return phase 频率响应frequency response Hysterics 滞环 Threshold 灵敏度 Lap 滞后 Pressure gain 压力增益 Null 零位 Null bias 零偏 Null shift 零飘 Frequency response 频率响应Slope 曲线斜坡 液压系统（hydraulic system） 执行元件（actuator） 液压缸（cylinder）
常用液压图形符号 （1）液压泵、液压马达和液压缸 名称符号说明名称符号说明 液压泵液压泵 一般符 号 双作 用缸 不可调 单向缓 冲缸 详细符号 单向定 量液压 泵 单向旋 转、单向 流动、定 排量 简化符号 双向定 量液压 泵 双向旋 转，双向 流动，定 排量 可调单 向缓冲 缸 详细符号 单向变 量液压 泵 单向旋 转，单向 流动，变 排量 简化符号 双向变 量液压 泵 双向旋 转，双向 流动，变 排量 不可调 双向缓 冲缸 详细符号 液压马达液压马 达 一般符 号 简化符号 单向定 量液压 马达 单向流 动，单向 旋转可调双 向缓冲 缸 详细符号 双向定 量液压 马达 双向流 动，双向 旋转，定 排量 简化符号 单向变 量液压 马达 单向流 动，单向 旋转，变 排量 伸缩缸
双向变量液压马达 双向流 动，双向 旋转，变 排量 压力 转换 器 气-液 转换器 单程作用 摆动马达 双向摆 动，定角 度 连续作用 泵-马达定量液 压泵- 马达 单向流 动，单向 旋转，定 排量 增压器 单程作用 变量液 压泵- 马达 双向流 动，双向 旋转，变 排量，外 部泄油 连续作用 液压整 体式传 动装置 单向旋 转，变排 量泵，定 排量马 达 蓄能 器 蓄能器一般符号 单作用缸单活塞 杆缸 详细符 号 气体隔 离式 简化符 号 重锤式 单活塞 杆缸 （带弹 簧复 位） 详细符 号 弹簧式 简化符 号 辅助气瓶柱塞缸气罐
伸缩缸 能量 源 液压源 一般符号 双作用缸 单活塞杆缸 详细符 号 气压源 一般符号 简化符号 电动机 双活塞杆缸 详细符号 原动机 电动机除外 简化符号 （2）机械控制装置和控制方法 名称 符号 说明 名称 符号 说明 机械控制件 直线运动的杆 箭头可省略 先导 压力控制方法 液压先导加压控制 内部压力控制 旋转运动的轴 箭头可省略 液压先导加压控制 外部压力控制 定位装置 液压二 级先导加压控制 内部压力控制，内部泄油 锁定装置 *为开锁的控制方法 气-液先导加压控制 气压外部控制，液压内部控制，外部泄 油 弹跳机构 电-液 先导加压控制 液压外部控制，内部泄油 机械控制方法 顶杆式 液压先导卸压控制 内部压力控 制，内部泄油 可变行 程控制式 外部压力控制（带遥控泄放 口）
1、常用液压阀一方向阀、压力阀、流量阀得类型 【答】（1)方向阀方向阀得作用概括地说就就是控制液压系统中液流方向得,但对不同类型得阀其具体作用有所差别。方向阀得种类很多，常用方向阀按结构分类如下:单向阀：l 普通单向阀２液控单向阀普通单向阀换向阀：1 转阀式换向阀 液控单向阀 2 滑阀式换向阀:手动式换向阀、机动式换向阀、电动式换向阀、液动式换向阀、电液动换向阀。 手动式换向阀
电液动换向阀（2）压力控制阀 溢流阀:直动式、先导式溢流阀 直动式溢流阀
先导式溢流阀 减压阀:直动式、先导式减压阀 顺序阀：直动式、先导式顺序阀 压力继电器 (3）流量控制阀 节流阀调速阀 …………、 2、换向阀得控制方式，换向阀得通与位 【答】换向阀得控制方式有手动式、机动式、电动式、液动式、电液动式五种。换向阀得通就是指阀体上得通油口数,有几个通泊口就叫几通阀。换向阀得位就是指换向阀阀芯与阀体得相互位置变化时,所能得到得通泊口连接形式得数目,有几种连接形式就叫做几位阀.如一换向阀有４个通油口,3种连接形式,且就是电动得,则该阀全称为三位四通电磁(电动)换向阀。 3、选用换向调时应考虑哪些问题及应如何考虑 【答】选择换向阀时应根据系统得动作循环与性能要求,结合不同元件得具体特点，适用场合来选取。①根据系统得性能要求，选择滑阀得中位机能及位数与通数。②考虑换向阀得操纵要求。如人工操纵得用手动式、脚踏式；自动操纵得用机动式、电动式、液动式、电液动式；远距离操纵得用电动式、电液式;要求操纵平稳得用机动式或主阀芯移动速度可调得电液式;可靠性要求较高得用机动式。③根据通过该阀得最大流量与最高工作压力来选取（查表)。最大工作压力与流量一般应在所选定阀得范围之内,最高流量不得超过所选阀额定流量得120％，否则压力损失过大，引起发热与噪声。若没有合适得，压力与流量大一些也可用,只就是经济性差一些。④除注意最高工作压力外,还要注意最小控制压力就是否满足要求（对于液动阀与电液动换向阀).⑤选择元件得联接方式一一管式（螺纹联接）、板式与法兰式，
1.液压阀的功能 液压阀是液压系统中控制液流流动方向，压力高低、流量大小的控制元件。 压力阀和流量阀利用流通截面的节流作用控制系统的压力和流量，而方向阀则利用通流通道的更换控制流体的流动方向。 2. 液压阀的分类 3. 液压阀的共同特点 （1）在结构上，所有的阀都由阀体、阀心（座阀或滑阀）和驱动阀心动作的元、部件（如弹簧、电磁铁）组成。
（2）在工作原理上，所有阀的开口大小，进、出口间的压差以及流过阀的流量之间的关系都符合孔流量公式，仅是各种阀控制的参数各不相同而已。
4. 方向控制阀 本节主要介绍液压系统控制元件中的方向控制元件,方向控制阀用在液压系统中控制液流的方向。它包括单向阀和换向阀, 单向阀 ?单向阀的分类：类按控制方式不同，单向阀可分为普通单向阀和液控单向阀两类 ?单向阀的作用：控制油液的单向流动（单向导通，反向截止）。 ?单向阀的性能要求：正向流动阻力损失小，反向时密封性好，动作灵敏 普通单向阀 工作原理：图5-3a为一种管式普通单向阀的工作原理图结构，压力油从阀体左端的通口流入时克服弹簧3作用在阀芯上的力，使阀芯向右移动，打开阀口，并通过阀芯上的径向孔a、轴向孔b从网体右端的通口流出；但是压力油从阀体右端的通口流入时，液压力和弹簧力一起使阀芯压紧在阀座上，使阀口关闭，油液无通过，其图形符号如图5-3b所示
液控单向阀 工作原理：图 5-4a为一种液控单向阀的工作原理图结构，当控制口 K处无压力油通入时，它的工作和普通单向阀一样，压力油只能从进油口P1流向出油口P2，不能反向流动。当控制口K处有压力油通入时，控制活塞1右侧a腔通泄油口（图中未画出），在液压力作用下活塞向右移动，推动顶杆 2顶开阀芯，使油口 P1和P2接通，油液就可以从P2口流向P1口。图5-4b为其图形符号。 换向阀 1、作用： 利用阀芯对阀体的相对运动，使油路接通、关断或变换油流的方向，从而 实现液压执行元件及其驱动机构的启动、停止或变换运动方向。 2、换向阀的分类： ? 按阀芯运动的方式：滑阀式和转阀式； ? 按操纵方式：手动、机动、电磁动、液动和电液动； ? 按阀芯在阀体内占据的工作位置：二位、三位、多位等； ? 按阀芯上主油路数量：通、三通、四通、五通、多通等； ? 按安装方式：管式、板式、法兰式； ? 按阀芯相对于阀体的运动方式：滑阀和转阀
液压专业术语中英文对照
Mechanical Engineer 流体传动 hydraulic power 液压技术 hydraulics 液力技术hydrodynamics 气液技术hydropneumatics 运行工况 operatingconditions 额定工况 ratedconditions 极限工况 limitedconditions 瞬态工况instantaneous conditions 稳态工况steady-state conditions 许用工况 acceptableconditions 连续工况 continuousworking conditions 实际工况 actualconditions 效率efficiency 旋转方向 directionof rotation 公称压力 nominalpressure 工作压力 workingpressure 进口压力 inletpressure 出口压力 outletpressure 压降pressure drop；differentialpressure 背压back pressure启动压力 breakoutpressure 充油压力 chargepressure 开启压力 crackingpressure 峰值压力 peakpressure 运行压力 operatingpressure 耐压试验压力 proofpressure 冲击压力 surgepressure 静压力 staticpressure 系统压力 systempressure 控制压力 pilotpressure 充气压力 pre-chargepressure 吸入压力 suctionpressure 调压偏差 overridepressure 额定压力 ratedpressure 耗气量air consumption 泄漏leakage 内泄漏internal leakage 外泄漏external leakage 层流laminar flow 紊流turbulent flow 气穴cavitation 流量flow rate
阀门型号选择

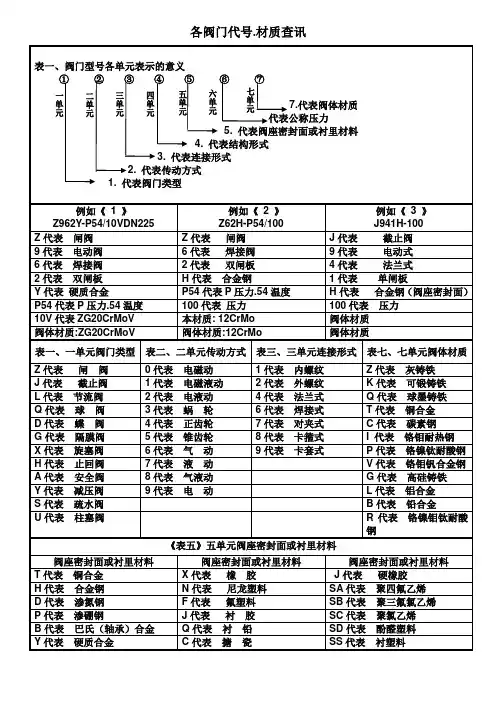

阀门型号大全 阀门型号编制方法、阀门编号说明 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销，提供了方便。当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。 一单元二单元三单元四单元五单元－六单元七单元 阀门类型传动方式连接型式结构形式密封副材料－公称压力阀体材料 □□□□□-□□ 一单元：阀门类型代号类型安全阀蝶阀隔膜阀止回阀 底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀 代号 A D G H J L P Q S U X Y Z 二单元：传动方式传动
