透镜作图专项练习透镜作图专项练习
20(09辽宁)请在图中画出入射光线或折射光线。
32(09柳州)(1)完成图10的光路图。
47(09哈尔滨)(2分)根据
近视眼成因及矫正方法，在如
图所示方框内画出矫正所需
的透镜并完成光路图(
(2) (09福州)请在图16中画出入射光线经过凸透镜后的折射光线。
18.(09扬州)如图12所示，OO’为凸透镜的主光轴，S’为点光源S经凸透镜
成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成
光线SA通过凸透镜的光路图。/这题是必讲的内容:
28(09广安)请你完成图8的光路图。
31(09无锡)(1)如图所示，凸透镜的焦距为1(5cm，O为透镜的光心。请按照实际尺寸标
出凸透镜右侧焦点F的位置，并画出入射光线所对应的折射光线。 25(09恩施)请在图12中画出物
体AB的像A′B′的大概位置。
注:要能正确反映像的大小、正
倒和虚实，但不需要画光路图。
39(09襄樊)如图6所示，
已知两条经过凸透镜后的折射光
线，请画出两条对应的入射光线。
(09青岛)请在右图中完成物体AB经凸透镜成像的光路图。
(09云南)图4丙中F为凸透镜的焦点，请画出图中光线的入射光线。

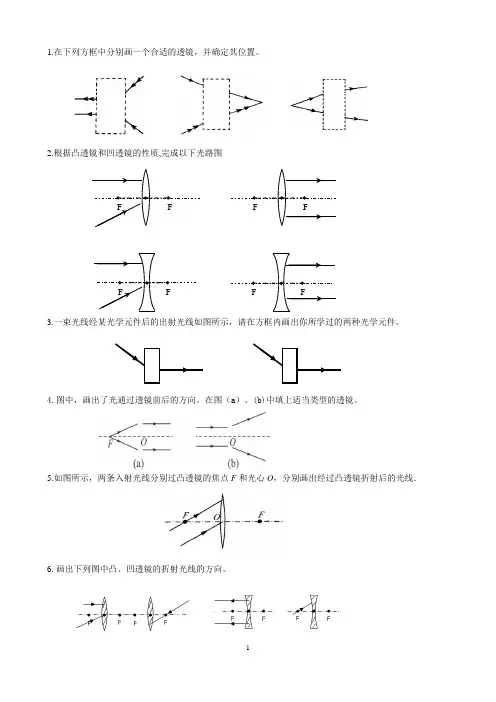

L 1 L 2 F F F F F F F F F F F F F F F F F F F F F F F F F F F 1 F 1 F 2 F 2 《透镜》作图专题训练 编号 姓名 1. 画出下列图中凸透镜的折射光线的方向。 2. 画出下列图中凹透镜的折射光线的方向。 3. 完成下列透镜的光路。 4. 在下列各图中的适当位置画出一个合适的透镜。 5. 画出下列图中凸透镜的入射光线或折射光线的方向。 6. 画出下列图中凹透镜的折射光线或入射光线的方向。 7. 在下列方框中分别画一个合适的透镜，并确定其位置。 8. 在下列方框中分别画一个合适的透镜，并确定其位置。 9.（1）如图所示，L 1为入射光线，L 2为出射光线。请在图中添加一个合理的光学器件。 （2）在图中，完成光线从左边射向凸透镜折射后，再向凹透镜折射后的光路。 （3）一条光线与凸透镜主光轴夹角为60o，斜向上入射到放在主光轴上方的平面镜上，如图 所示，入射光线与镜面夹角为30o。请完成光路图。 F F
4、请根据近视眼成因及矫正方法，在图5所示方框内画出矫正所需的透。 图5 图6 5、如图6所示，请你完成光路图。 6、人在水中看物体会成像在视网膜后，相当于人眼的晶状体变__ ______ （选填“厚”或“薄”）。潜水员戴上潜水镜实质上是在眼前加上一个空气层，如图7。请根据图中已有的光路，完成光路图，画出物体A的大致位置。 图7 图8 图9 7、图8是非正常眼睛的示意图，请在图中适当的位置画出合适的透镜用于矫正。 8、在图9中的虚线内填上适当的光学仪器。 9、在下图方框内补上光学元件. 10、请在图10中完成物体AB经凸透镜成像的光路图。 图10 图11 11、请完成图11中的光路图。 图12 图13 12、如图12所示，请画出入射光线经过凸透镜后的折射光线。 13、如图13所示是照相机的原理图，A’B’是AB的像。请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示。 14、画出图14中光线经过透镜折射后的光线 图14 图15 15、根据图15中经透镜折射后的光线画出入射光线． 16、我国古代的“千里眼”是富有想象力的神话，随着科学技术的飞速发展，天文望 远镜已将神话变成现实。图8中天文望远镜是由两个透镜组成的，请完成两条入射光
13.点光源S发出的一条光线AB射在镜面MN，光线CD是由S发出的另一条入射光线的反射光线，如图所示，请在图中画出点光源S 的位置。 14.如图，水平天花板上贴着一块平面镜，请你画出地面上哪个区域可以通过平面镜看到发光点S（不考虑人的高度）。 S 15.发光点S旁竖直放置一挡板，下方还有一块大平面镜，请你挡板另一侧画出S能照亮的区域。 16. 为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图 17. 如下图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出 18、根据光路图标出室内的光源。19、根据小孔成像的原理（光沿直线传播），在虚线上画出AB的像。 20、完成下列光路图（即画出法线、反射光线或入射光线）。并标出反射角r［（1）、（2）]或入射角?［（3）、（4）]的度数。 21、根据光路图画出平面镜的位置 22、发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请作出入射光线、反射光线和大致的折射光线 23、处于主光轴上的物体AB经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F的位置. 1、如图，竖直屏上开有一个孔，屏左边有一个物体AB，请在屏右 S A B C D M N 室内 A B 30° 60° 45° 45° 40°
边用斜线标出能完整看到AB 的区域。 2、如图所示，小孔前有一物体AB，请画出AB经过小孔成像的光 路图，并在光屏MN上标出AB所成的像. 3、室内一盏电灯通过木板隔墙上的两个小洞， 透出两条细小光束（如图9所示）。请根据这 两条光束的方向确定室内电灯的位置。（保留作图痕迹） 4、如图，AB、CD是某一点光源S发出的二条入射光线， 请画出它们的反射光线，标出点光源的位置，并完成光路图。 5、如图所示，AB、CD是发光点S 发出经平面镜反射的两条光线。请在 图中确定发光点S和它在平面镜中 的像S′的位置，并完成光路图。 6、如图一束水平光线射向两面夹角为45°的平面镜上，被这 两面平面镜反射，请画出这束光线经这两面平面镜反射的完 整光路图。 7、B 为隧道中的一堵墙，墙的左边有一激光器S发出一束激光经 平面镜MN反射后恰好经过Ａ点，请根据平面镜成像特点画 出一条符合要求的入射光线和反射光线 8、如图一束光射到两个相互垂直的平面镜上，请画出光经 过两个平面镜反射的光路图． 9、在图，根据平面镜成像的特点，作出物体MN的像M′N′. 10、如图甲所示，O′是O在平面镜中成的像，请在图中画 出平面镜，并根据平面镜成像特点画出物体AB在该平面镜 中成的像． 11、如图所示，水平地面MN上有一光源S．在 光源右侧放置一个不透明的物体A．地面上方有一与地面平行的平 面镜PQ，试标出物体A右侧地面被光源S照亮的范围，并画出光 路图． 12、画出图中平面镜的位置。（标明镜面与水平方向夹角 的度数） 13、如图所示，两块平面镜成45o夹角放置，完成光路图。 14、将点燃的蜡烛置于自制的小孔成像仪前，调节二者的 位置，在屏上得到如图所示的蜡烛清晰倒立的像，请在图 中确定成像仪上小孔O的位置（画出光路图，保留作图 痕迹）． 45o 45o
光的折射作图能力训练（2） 【凸透镜成像的规律】 1、成实像时，像与物 侧，左右、上下相 。 2、变化规律 （1）物距变小，像距变 ，像也变 （2）物距变大，像距变 ，像也变 3、特殊点 F 点：是 像和 像的分界点 2F 点：是 像和 像的分界点 【作图能力过关】 1．完成下列关于透镜的光路： 2．发光点S 发出一束光投射到水面上，其中一条光线反射后经过A 点，请作出入射光线、反射光线和大致的折射光线 3．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置. A S
4．画出下列各图中光线经过玻璃砖的光路 5、如图为一冰块中有一长方形气泡，画出这条光线的折射光线. 6、下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路 7、在图中的虚线框内填入适当类型的透镜，并完成光路图。 8、游泳池中灌入一定量的水后，从池岸上斜看池底，便会觉得池底比实际深度( ) A 深些 B 浅些 C 无变化 D 有时深有时浅 有下列光学器具：照相机、潜望镜、幻灯机、穿衣镜、放大镜、牙医内窥镜，可以把它们分成两类：一类包括______________________________其特征为由__________组成，二类包括______________________其特征为由__________组成. 9、在探究凸透镜成像规律的实验中 （1）用一束平行光正对凸透镜射入，经透镜后会聚于A 点，测得A 点距透镜10厘米，则透镜的焦距是 厘米。 （2）若烛焰放在此透镜前12厘米处，经透镜可得到一个 像。 （3）若烛焰放在此透镜前25厘米处，经透镜可得到一个 像。 （4）若去观察邮票，想看清楚邮票上的细微之处，放大镜与邮票间的距离应为 10、如图2中的四幅图，分别表示近视眼成像情况和矫正做法的是（ ） A ．①② B ． ③④ C ．②④ D ． ③①
1、作出电光源S 在平面镜中的所成的像S ' （2题图） （2题图） 2、作出光源AB 在平面镜中所成的像B A '' 3、根据物体AB 及其像B A ''作出平面镜的位置 4、读出上图所示的时钟在平面镜中的时刻是__________ 5、平面镜前有一个发光点S ，1S 是S 在镜中成的像，当平面镜转动一个角度后，像的位置为2S ，试作出平面镜的位置。 （6题图） （6题图） 6、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数； 7、作出下列反射现象中的入射光线，反射光线或平面镜； 8、?30，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为_______，并作出平面镜的位置； （9题图） （10题图） 9、已知一束光与水平面夹角为?60，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并作图表示； 10、两块平面镜相互成?60角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角=θ_________，完成光路。 S S A B A B 2S 1? 30?45?30? 60? 60θ
11、作出点光源S 通过平面镜照亮A 点的光路； （12题图） 12、已知点光源S 及其在平面镜中的像点S '，入射光线SA ，作出平面镜并把光路补充完整； 13、利用平面镜成像规律作出光源S 及其像点S '，并把光路补充完整； 14、作出点光源S 通过平面镜MN 照亮不透明物体右侧地面或光屏的范围； 15、如图1，画出大致画出折射光线，标出折射角的位置； 16、如图2所示，已知一条折射光线，画出入射光线和反射光线的大致位置； 17、如图3所示，完成光通过玻璃的大致光路； 18、如图7所示，A O '是光线AO 的折射光线，BO 的折射光线； S S A S A S A S 'M N 地面 M N S 光 屏 ?45空气水空气 水?60空气玻璃?701图2图3图
F F F F F F F F F F F F F F F F F F F F F F F % F F F · 《透镜》作图专题训练 编号 姓名 1. 画出下列图中凸透镜的折射光线的方向。 ； 2. 画出下列图中凹透镜的折射光线的方向。 / # # 3. 完成下列透镜的光路。 - 《 4. 在下列各图中的适当位置画出一个合适的透镜。 ' 5. 画出下列图中凸透镜的入射光线或折射光线的方向。 6. 画出下列图中凹透镜的折射光线或入射光线的方向。 $ ！ 7. 在下列方框中分别画一个合适的透镜，并确定其位置。 。 8. 在下列方框中分别画一个合适的透镜，并确定其位置。 。 F F
L 1 L 2 F 1 F 1 F 2 》 9.（1）如图所示，L 1为入射光线，L 2为出射光线。请在图中添加一个合理的光学器件。 ） （2）在图中，完成光线从左边射向凸透镜折射后，再向凹透镜折射后的光路。 （3）一条光线与凸透镜主光轴夹角为60o，斜向上入射到放在主光轴上方的平面镜上，如图 所示，入射光线与镜面夹角为30o。请完成光路图。 4、请根据近视眼成因及矫正方法，在图5所示方 框内画出矫正所需的透。 — 图5 图6 5、如图6所示，请你完成光路图。 6、人在水中看物体会成像在视网膜后，相当于人眼的晶状体变__ ______ （选填“厚”或“薄”）。潜水员戴上潜水镜实质上是在眼前加上一个空气层，如图7。请根据图中已有的光路，完成光路图，画出物体A 的大致位置。 ( 图7 图8 图9 7、图8是非正常眼睛的示意图，请在图中适当的位置画出合适的透镜用于矫正。 8、在图9中的虚线内填上适当的光学仪器。 9、在下图方框内补上光学元件. # 10、请在图10中完成 物体AB 经凸透镜成像的光路图。 . 图10 图11 11、请完成图11中的光路图。 { 图12 图13 12、如图12所示，请画出入射光线经过凸透镜后的折射光线。
光学作图题 班级 姓名 1．作出下列各图的入射光线（或反射光线、镜面、折射光线）并标出入射角、反射角或折射角。 2．根据平面镜成像特点画出镜中的像（或镜前的物体） 3．(1) 利用光的反射定律作出点 (2)有一束光通过A 点射到镜面，反射后过 光源S 的成像光路图 B 点，请画出入射光线和反射光线 4、画出物体经过小孔后在光屏上成的像，是______(填“倒立” “正立”)的_______(填“虚像”、“实像”)_______像 5．完成下列各透镜的光路 6．在下图方框中填入适当的透镜，并完成光路 空气 玻璃 水 空气 空气 水 S C A ’ B ’S A B
7．下面两图都是时钟在平面镜中成的像，它们的实际时间是甲： ；乙： 。 甲： 乙： 8．如图是束光在空气与某种透明物质界面上发生反射和折射现象，图中 为分界面；界面的 边是空气；∠ 为入射角；∠ 为反射角；∠ 为折射角。 9.如上图所示，S ’为点光源S 在平面镜MN 中的像，SA 为光源S 发出的一条光线，请画出平面镜MN ，并完成光线SA 的光路。 10．图中的两条光线是由同一点光源S 发出经平面镜 反射后形成的，请完成光路图并确定光源S 的位置。 11．一平面镜与水平桌面成45°角，一小球以1m/s 的速度沿桌面向平 面镜匀速滚去（如图所示），则小球在平面镜里的像（ ） A ．以1m/s 的速度做竖直向上运动； B ．以1m/s 的速度做竖直向下运动； C ．以2m/s 的速度做竖直向上运动； D ．以2m/s 的速度做竖直向下运动。 B A C D E F G 6 5 O 24 1 3
《5.1透镜》专题练习题 知识点回顾： 1、概念 凸透镜：中间 ，两边 ；凹透镜：中间 ，两边 主光轴：通过 的直线。 光心：（O ）即薄透镜的 。性质：通过光心的光线传播方向 。 焦点（F ）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫 。 焦距（f ）： 到凸透镜 的距离。 2、典型光路 3、区别： 专题练习： 作图题： 1.请完成下列光路图． 2.请画出下列透镜的光路图
3.画出下图中入射光线经凹透镜后的折射光线． 4.根据下图中光线通过透镜前后的方向，在图中的虚线框内画出适当的透镜 5.如下图是经过平面镜反射后射向凸透镜的一束光线，请在图中画出入射光线、折射光线并标出入射角的度数． 6.请在下图中，画出入射光线。 7.S是发光体，S′是它通过凸透镜成所的像，请画出凸透镜的位置并找出焦点（一个即可）． 8.完成如下图所示的光路图．
9.如下图所示a、b分別为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线； 10.下图1所示，在阳光下，小坤用凸透镜将红磷点燃，说明凸透镜对光有________作用，请完成下图2中的折射光线和入射光线． 11. 完成图甲中的光路．并在图乙中，根据给出的入射光线画出折射光线． 12.凸透镜的成像规律可以通过画光路图去理解.如下图所示，O点为光心，A’B’是物体AB经透镜所成的像.请在图中画出凸透镜的一个焦点F、两条入射光线的出射光线.
13.完成下图中的光路图． 14.如下图所示，请你完成图中两条光线的光路图． 15.请根据图中光线通过透镜前后的方向，在图中虚线框内画出适当的透镜符号。 16.在图中画出光经过透镜折射后的光线。 17.在如下图矩形中画上适当的透镜。 18.按要求作图 （1）如下左图，处于主光轴上的物体AB经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定左焦点F的位置(2分)。 （2）请完成右面两图的光路图，作出对应的反射光线或入射光线(2分)。
八年级物理上册专题检测试卷（三）（凸透镜成像规律、作图及探究实验） 班别：__________ 姓名：________________ 学号：________ 成绩：______________ 题号1· 23456789# 10 11121314 答案A A! B A A D C D A B| D B C C 1、（2013?枣庄）在做“探究凸透镜成像实验”时，将焦距为10cm的凸透镜和蜡烛放在光具座上，位置如图所示．则在光屏上（） A. 成倒立放大的实像 B. 成倒立缩小的实像 C. 光屏上不会得到像 D. 像距大于10cm小于20cm 2、透镜在我们的生活、学习中应用广泛，下列说法正确的是（） ~ A. 近视眼镜利用了凹透镜对光的发散作用 B. 照相时，被照者应站在镜头二倍焦距以内 C. 显微镜的目镜成正立、缩小的虚像 D. 借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距 3、张宁用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图 乙时，在光屏上可成清晰的像．下列说法正确的是（） A. 凸透镜的焦距是40cm B. 图乙中烛焰成的是倒立放大的像 C. 照相机成像特点与图乙中所成像的 特点相同 D. 将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，烛焰可在光屏上成清晰的像 4、在研究凸透镜成像规律的实验中，当蜡烛距凸透镜20cm时，在光屏上成缩小的实像．则凸透镜的焦距可能是（） A. 5cm B. 10cm C. 15cm D. 20cm … 5、（2013?鄂州）如图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃的蜡烛放在光具座 上的a点，调节光屏的位置，在光屏上得到烛焰清晰缩小倒立的像；将蜡烛从a点滑到b点后，再移动光屏，屏上得到清晰的像变小．则（） A. 凸透镜位于a点左侧 B. 凸透镜位于b点右侧 C. 蜡烛在a点时，像距大于二倍焦距 D. 蜡烛在b点时，像距大于二倍焦距 6、在“探究凸透镜成像规律的实验”中，将蜡烛置于透镜前30cm处时，在另一侧的光屏上得到了一个倒 立、放大清晰的像，现保持透镜位置不动，将蜡烛和光屏的位置对调，则光屏上（） A. 无法成像 B. 呈现正立、放大的像 C. 呈现倒立、放大的像 D. 呈现倒立、缩小的像 7、在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距内时，人眼观察到烛焰成像的情形是图中的（） $
作图： 1 完成下图中的光路图． 1．一个物体到凸透镜的距离为30 cm时，在光屏上得到一个放大的实像，若把物体沿凸透镜主轴移动到距凸透镜45 cm 处，则成像的情况一定是（） A．放大的实像 B．等大的实像 C．缩小的实像 D．上述三种情况都可能 2．物体从距凸透镜12 cm处移到距凸透镜20 cm处，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知此凸透镜的焦距可能是（） A．10 cm B．20 cm C．12 cm D．以上都不对 10．一个物体在凸透镜前30cm处时，在屏上成一侧立缩小的像，则凸透镜的焦距f为（） A.15cm
13、在研究凸透镜成像的实验中，保持图6中凸透镜的位置，那么： 图6 （1）把烛焰放在________点，屏上不会出现烛焰的像。 （2）a、b、c、d、e各点中________点是成放大和缩小像的分界点。 （3）a、b、c、d、e各点中________点是成虚像和实像的分界点。 （4）a、b、c、d、e各点中________点在光屏上所成的像最大，______点在光屏上所成的像最小。 （5）幻灯机是根据物体放在_______点时的成像特点制成的，照相机是根据物体放在_______点时的成像特点制成的,使用放大镜时的成像情况与物体放在_______点时的成像情况相似，人眼看物体时的成像情况与物体放在_______点时的成像情况相似。 凸透镜的成像原理以及应用： 物距（u）像的性质像距( v ) 像物位置关系应用举例 u > 2f 倒立、缩小、实像f
空气 玻璃 光学作图专项练习 2.眼睛看到从平面镜反射来的光线如图所示，在图中确定入射光线，并标出入射角。 3.如图是一条入射光线及其经过平面镜反射后的反射光线，试分别做出平面镜的位置。 4.平面镜前有一点光源s ，做出一条从光源s 射出的光线，使它经平面镜反射后，恰好经过A 点。 5.如图S 是发光点，S ’是S 在平面镜中的像，l 是射向平面镜的一条入射光线，在图中画出平面镜的位置和l 的反射光线。 6.如图所示的两条反射光线是同一发光点S 发出的光经平面镜反射后形成的，请你画出发光点S 的位置。 7.如图所示，发光点S 在平面镜MN 中的像为S1，当平面镜转过一定角度后，它的像为S2，请你画出转动后平面镜的大致位置。 8.画出物体AB 在平面镜中所成的像。 9.用对称法画出物体ABC 在平面镜中所成的像。 10.下图中A ’B ’是物体AB 在平面镜中所成的像，请在图中画出平面镜的位置。 11.如图所示，发光点S 所发出的光，经平面镜AB 反射后，在障碍物CD 的后面出现一片明亮区域，请画出明亮区域的范围。 12.如下图所示，光线A 、B 是点光源S 发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图。 13.点光源S 发出的一条光线AB 射在镜面MN ，光线CD 是由S 发出的另一条入射光线的反射光线，如图所示，请在图中画出点光源S 的位置。 14.如图，水平天花板上贴着一块平面镜，请你画出地面上哪个区域可以通过平面镜看到发光点S （不考虑人的高度）。 S 15.发光 点S 旁竖直放置一挡板，下方还有一块大平面镜，请在挡板 另一侧画出S 能照亮的区域。 16. 为了把竖直照射的太阳光经平面镜反射后，沿 15.如图所示，在“研究凸透镜成像规律”的实 验中，观测到正立、放大的虚像，试通过作图找出该透镜的两个焦点F 的位置。 17、.完成物体在透镜中的成像光路图 3、画出反射光线，标出反射角的大小，并大致画出折射光线，标出折射角a 的位置； S 500
2017中考物理光学作图题专题训练 一、基础知识题 1．作出下列各图的入射光线（或反射光线、镜面、折射光线） 2．在各图的方框内填上适当的光学元件 3．完成下列各透镜的光路 二、综合应用题 1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。 2．根据平面镜成像特点画出镜前的物体。 3．如图是光源S 经平面镜反射的两条光线，请 画 图 确定光源位置，并完成光路图． 4．画出发光点S 发出的光线经平面镜反射后过图中P 点的光路图。 5．如图所示，S ’为点光源S 在平面镜MN 中的像，SA 为光源S 发出的一条光线，请画出平面镜MN ，并完成光线SA 的光路。 空气 玻璃 空气 水 A ’ B ’‘
6．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。 7．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜． 8．如图所示，玻璃水缸底部C 点处有一块小雨花石，人眼在A 点看到雨花石在B 点，要使从A 点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。 9．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。 10．如图所示，—束光射向三棱镜，画出这束光两次折 射的大致光路。 11．如图所示，一束光线斜射向一块玻璃砖的侧面。请 画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光 线。 12．下图中A ’B ’是物体AB 在平面镜中所成的像，请在图中画出平面镜的位置。 13.如下图所示，光线A 、B 是点光源S 发出的两条光线经平面镜反射 后的反射光线，请在图中作出平面镜的位置，并完成光路图。 14.发光点S 发出一束光投射到水面上，其中一条光线反射后经过A 点，请作出入射光线、反射光线和大致的折射光线。 15．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置. A B A' B'S A B A S
光学作图题的类型及作图技巧 一、光的反射作图 1、光的反射作图的依据是：反射角等于入射角。 2、三类具体问题： （1）如图1所示，已知入射光线和反射面的位置，请画出反射光线。 （2）如图2所示，已知反射光线和反射面的位置，请画出入射光线。 （3）如图3所示，已知入射光线与反射光线，请画出反射面的位置。 3、如图所示，S 为某发光点，SO 是它发出的其中一条光线。根据平面镜成像特点，画出入射光线SO 的反射光线。 4、画反射光线并标反射角或画入射光线并标入射角。 （1）如图2所示，光线沿A 射到一平面镜，请画出反射光线，在图中标出标出反射角。 （2）在图3中，根据反射光线OB 画出入射光线AO ，并标出入射角。 1) 2) 图2 A 图3
二、光的折射作图 1、根据光的折射规律作图 （1）依据：光的折射规律 （2）方法：(1)先找交点。(2)确定法线的位置。(3)根据光的折射规律画出折射光线。 例1：在图4中根据入射光线大致画出折射光线。 例2：如图12所示，光线从水中射入空气，试画出折射光线的大致方向，标出折射角。例3：如图13所示，光线从空气中射入水中，试画出折射光线的大致方向。 2、根据光经过透镜的会聚或发散作用作图 依据：光线过凸透镜会聚；过凹透镜发散。 例1：根据下图中光的传播方向，在虚线框内画上凸透镜或凹透镜。 例2：根据图16中各图光线通过透镜前后的方向，画出适当的透镜。 图12 图13 F F F F
图16 3、凸透镜、凹透镜三条特殊光线作图 （1）凸透镜三条特殊光线的作图：1、平行于主光轴的光线经凸透镜折射后将过焦点。2、通过焦点的光线经凸透镜折射后将平行于主光轴。3、过光心的光线经凸透镜折射后传播方向不改变。 （2）凹透镜三条特殊光线的作图： 1、平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。2、延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。3、过光心的光线经凹透镜折射后传播方向不改变。
光学作图题（反射、折射）专题训练（适用云南）班级学号姓名一、基础知识题1．作出下列各图的入射光线（或反射光线、镜面、折射光线） 2 ．在各图的方框内填上一个适当的光学元件3 ．完成下列各透镜的光路二、综合应用题 1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。 2．根据平面镜成像特点画出镜前的物体。 3．如图是光源S 经平面镜反射的两条光线，请画图确定光源位置，并完成光路图． 第1题图第2题图第3题图 4．画出发光点S 发出的光线经平面镜反射后过图中P 点的光路图。 5．如图所示，S ’为点光源S 在平面镜MN 中的像，SA 为光源S 发出的一条光线，请画出平面镜MN ，并完成光线SA 的光路。 空气 玻璃空气 水A’ B’ ‘
6．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。 第4题图第5题图第6题图 7．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜． 8．如图所示，玻璃水缸底部C点处有一块小雨花石，人眼在A点看到雨花石在B点，要使从A点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。 9．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。 第7题图第8题图第9题图 10.如图所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。 11．下图中A’B’是物体AB在平面镜中所成的像，请在图中画出平面镜的位置。 第10题图第11题图 13.如下图所示，光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图。
根据已知透镜做光路图 一、填空题(本大题共1小题，共2.0分) 1. 选用______ 或______ （填写两种光学元件的名称），可使光线的传播方向 发生如图所示的改变． 二、作图题(本大题共11小题，共55.0分) 2. 如图所示，请完成光路图． 3. 入射光线如图所示，请画出通过凸透镜后的折射光线． 4. 按要求完成下列作图： （1）如图1所示F为凸透镜的焦点，请画出图中光线的折射光线． （2）通电螺线管旁小磁针静止时如图2示，在括号内标出小磁针的N、S 极． 5. 按要求完成下列作图． （1）如图1所示，物体沿斜面向下滑动，请在图中画出物体所受的重力G和沿斜面向上的摩擦力f的示意图； （2）请在图2画出两条人射光线经过凸透镜后的折射光线． 6. 完成下面的光路图． 7. 如图所示，O1O2为凸透镜L的主光轴，S′为点光源S经凸透镜L
所成的像，SA为从点光源S发出的一条光线，请在图中画出该光线SA经凸透镜折射后的光线． 8. （1）如图1所示，光源Q发出的一束光经平面镜反射在墙上显示出一个光点； ①画出光源Q在平面镜中的像． ②画出镜面反射的光线并标出墙上光点的位置． （2）①画出图2中两条入射光线经凸透镜后的光线． ②与物比较，物体MN经凸透镜成______ （选填“放大”、“缩小”）______ （选填“正立”、“倒立”）的 像． 9. 在如图所示的方框中画出适当的光学元件． 10. （1）如图甲所示，A和B是发光点S发出的其中两条光线入射到平 面镜上时发生反射的两条反射光线（图中未画出发光点S），请根据反射光 线在图中作出发光点S和它在平面镜中所成的虚像S′． （2）图乙中给出了物体AB及像A′B′的位置，请在图中画出凸透镜及其中一个焦点F的大致位 置． 11. 实验中有时需要将一束粗平行光变成细平行光，这可以利用两块透镜的组合来解决．请在图的两个方框中各画出一种组合方式（要在图中画清光束粗细的变化），分别写出两块透镜间的距离S跟两块透镜到各 自焦点的距离f1、f2的关系． s= ______ s= ______ ． 12. 根据入射光线和折射光线，在图中的虚线框内画出适当类型的透镜． 三、计算题(本大题共5小题，共40.0分) 13. 在图中画出入射光线经过凸透镜后的折射光线．

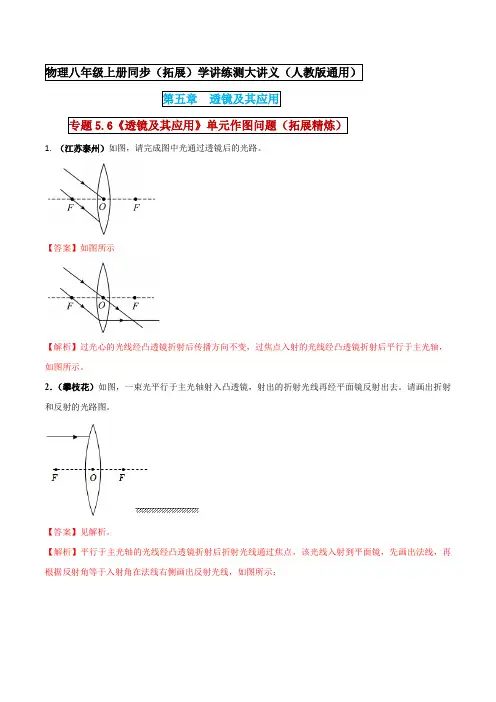

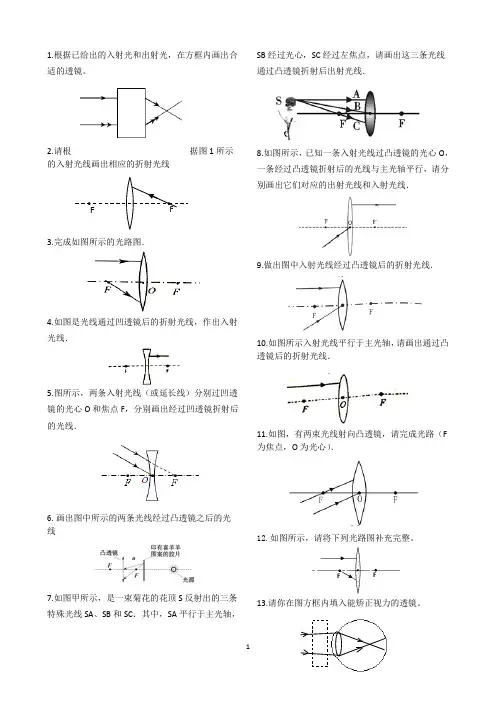

凸透镜成像专题 类型一：成像作图 复习旧知： 1：结合所学知识，完成光路图和以下问题： （1）.通过凸透镜光心的光线，经凸透镜 。 （2）.平行于凸透镜主光轴的光线，经凸透镜折射后 。 （3）.从凸透镜焦点发出的光线，经凸透镜折射后 。 2：实像和虚像 （1）.实像： 而形成的。 （2）.虚像： 而形成的。 3：概念 （1）.物距： 的距离，叫物距，用字母 表示。 （2）.像距： 的距离，叫像距，用字母 表示。 （3）.焦距： 的距离，叫焦距，用字母 表示。 （1） 物距满足 u>2f ，像距满足 f 作图专题训练 1.(201６河源)如图所示P是物体的像位置,“Ｏ”是透镜光心的位置,请在图中“O”位置画出所需要透镜并完成光路图。 【答案】如图所示 2．(20１６无锡)如图所示，一束平行于主光抽的光线射向凹透镜，请画出它的折射光线。 【答案】如图所示 3(2０16十堰）如图甲所示是烛焰上Ｓ发出的三条特殊光线，其中SＡ经过左侧焦点，ＳB 经过光心,SC平行于主光轴,请画出这三条光线经过凸透镜后的折射光线。 【答案】如图所示 4. (2016南宁)如图所示，请在图中画出两束入射光线对应的折射光线。 【答案】如图所示 ５、(２016三明）请在图中画出两条人射光线经过凸透镜后的折射光线。 【答案】如图所示 6.（2０1６湘西州)根据入射光线和折射光线，在图中虚线框内画出适当类型的透镜。 【答案】如图所示 7．（2０16揭阳)如图是射向凹透镜的两条光线,请画出这两条光线通过凹透镜后的折射光线。 【答案】如图所示 8.(２０15?岳阳)根据已给出的入射光和出射光，在方框内画出合适的透镜。 凸透镜 9(2０15?无锡）请根据图１所示的入射光线画出相应的折射光线 10.(2分）(２01５?青海)完成如图所示的光路图． 11．(3分）（２0１5?盘锦)如图所示,请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′． 1２．(2分）(２0１５?乌鲁木齐)如图是光线通过凹透镜后的折射光线,作出入射光线. 13、（2０15?广元）图3所示,两条入射光线（或延长线)分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线. 1４. (２0１5?丹东)如图所示，请将下列光路图补充完整。 F F 透镜习题（含答案） 一、多选题(本大题共1小题，共3.0分) 1. 下列四个光路图中正确是（） A. B. C. D. 二、填空题(本大题共4小题，共8.0分) 2. 在图中方框内补上光学元件． 3. 如图所示是透镜的截面图，其中______ 是凸透镜，______ 是凹透镜（填序号） 4. 黄山是我省著名的旅游胜地，吸引了许多 中外游客来旅游，有少数游客在山上游玩时将空纯净水瓶扔在山上，这样做既污染环境，同时还可能引发山林火灾．这是因为雨水进入饮料瓶后就相当于一个______ 透镜．晴天，当强太阳光照射它时，它对太阳光具有______ 作用，可能会引起枯叶着火． 5. 凹透镜对光有______ 作用．（选填“会聚”或“发散”） 三、作图题(本大题共10小题，共50.0分) 6. 在图中虚线方框内填上适当的透镜 7. 画出图中的光线AB经过凸透镜后的折射光线． 8. 如图所示是照相机的原理图，A′B′是AB的像．请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表 示． 9. 如图所示，（两透镜焦距相同）根据已知光线画出原先的入射光线和后来的折射光 线． 10. 如图所示，两条光线射向透镜，请在图中画出相应的折射光 线． 11. （1）如图1所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线． （2）如图2，有两束光线射向凸透镜，请完成光路（F为焦点，O为光 心）． 12. 如图给出了光线经过透镜前后的方向，请在图中虚线框中填上适当的透 镜． 13. 如图甲、乙所示，画出经过两个透镜的入射光线． 14. 画出图丙中凸透镜所缺的光线． 15. 根据入射光线作出图通过透镜的折射光线． 四、计算题(本大题共5小题，共40.0分) 16. 如图，有一束光从水中斜射向空气，请画出入射光线的大致方向． “凸透镜成像”作图训练题 ……○…………外…………○…………装…………○…………订…………○…………学校:___________姓名：___________班级：___________考号：___________ ……○…………内…………○…………装…………○…………订…………○………… 合肥第68中学八年级物理“凸透镜成像”作图训练题 考试时间：45分钟；命题人：张金宽 注意事项：答题前填写好自己的姓名、班级、考号等信 息 1．如图所示，a 、b 是经凸透镜折射后的两条光线，请在图中画出这两条光线的入射光线。 2．如上图所示，已知凸透镜的两个焦点，点燃的蜡烛位于凸透镜焦距以内，请在图中用作图法画出烛焰S 点的像S ′． 3．请根据凹透镜对光线的作用完成光路． 4．请画出上图中近处物体AB 在远视眼中所成像的大概位置与形状． ……○…………外…………○…………装…………○…………订…………○…………学校:___________姓名：___________班级：___________考号：___________ ……○…………内…………○…………装…………○…………订…………○………… 5．如图所示，透镜的焦点与杯中水面的中心点重合。一束平行于凸透镜主光轴的光线，经凸透镜折射后射入盛水的杯中，在杯底形成光斑。画出这束光线的光路图。 6．如图所示，ab 是光源S 射向平面镜后的一条反射光线，并射向凹透镜的焦点F ．S /是光源S 在平面镜中的像． 请画出：（1）光源S 的位置； （2）ab 的入射光线； （3）ab 经凹透镜的折射光线． 7．如图所示，请画出光线通 过透镜后的光路图． 8．如上图所示，﹣束光射向凸透镜经折射后，折射光线射到一个平面镜上．请在图中画出射 《透镜》专题练习题 知识点回顾： 1、概念 凸透镜：中间 ，两边 ；凹透镜：中间 ，两边 主光轴：通过 的直线。 光心：（O ）即薄透镜的 。性质：通过光心的光线传播方向 。 焦点（F ）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫 。 ~ 焦距（f ）： 到凸透镜 的距离。 2、典型光路 3、区别： 。 名称 又名 眼镜 实物形状 性质 凸透镜 会聚透镜 老化镜 # 对光线有会聚作用 凹透镜 发散透镜 近视镜 对光线有发散作用 （ 专题练习： 作图题： 1.请完成下列光路图． 2.请画出下列透镜的光路图 3.画出下图中入射光线经凹透镜后的折射光线． F F F F 4.根据下图中光线通过透镜前后的方向，在图中的虚线框内画出适当的透镜 5.如下图是经过平面镜反射后射向凸透镜的一束光线，请在图中画出入射光线、折射光线并标出入射角的度数． 、 6.请在下图中，画出入射光线。 是发光体，S′是它通过凸透镜成所的像，请画出凸透镜的位置并找出焦点（一个即可）． 8.完成如下图所示的光路图． 9.如下图所示a、b分別为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线； [ 10.下图1所示，在阳光下，小坤用凸透镜 将红磷点燃，说明凸透镜对光有________ 作用，请完成下图2中的折射光线和入射 光线． 11. $ 完成图甲中的光路．并在图乙中，根据给出的入射光线画出折射光线． ! 12.凸透镜的成像规律可以通过画光路图去理解.如下 图所示，O点为光心，A’B’是物体AB经透镜所成的像.请在图中画出凸透镜的一个焦点F、两条入射光线的出射光线. 13.完成下图中的光路图． 初二物理光学作图专题训练(精品) ————————————————————————————————作者：————————————————————————————————日期： 初二物理光学作图专题训练 1、作出电光源S 在平面镜中的所成的像S ' 2、作出光源AB 在平面镜中所成的像B A '' 3、根据物体AB 及其像B A ''作出平面镜的位置 4、读出上图所示的时钟在平面镜中的时刻分别是__________ 5、平面镜前有一个发光点S ，1S 是S 在镜中成的像，当平面镜转动一个角度后，像的位置为2S ，试作出平面镜的位置。 6、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数； 7、作出下列反射现象中的入射光线，反射光线或平面镜； S S A B A B 2S 1 S ? 30?45 8、已知一束光与水平方向成?30，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为_______，并作出平面镜的位置； 9、已知一束光与水平面夹角为?60，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并作图表示； 10、两块平面镜相互成?60角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角=θ_________，完成光路。 11、作出点光源S 通过平面镜照亮A 点的光路； 12、已知点光源S 及其在平面镜中的像点S '，入射光线SA ，作出平面镜并把光路补充完整； 13、利用平面镜成像规律作出光源S 及其像点S '，并把光路补充完整； ?30?60? 60θ S A S A S A S '中考复习透镜作图专题训练(附答案)
透镜习题集(含规范标准答案)
“凸透镜成像”作图训练题
《5.1透镜》作图题专题练习题
初二物理光学作图专题训练精品
