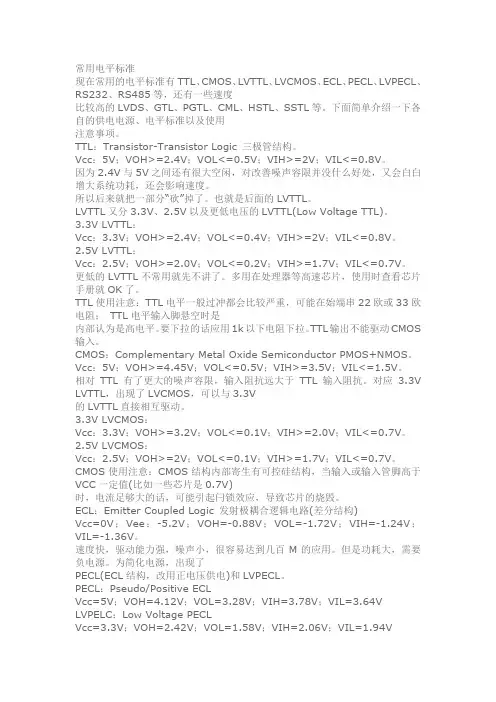

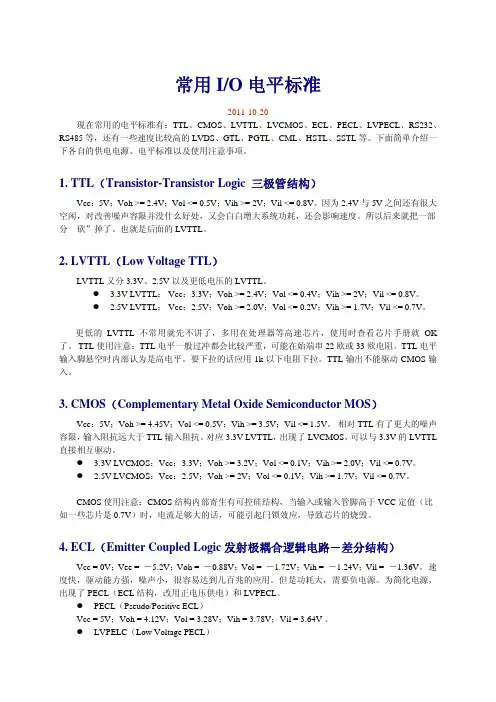

常见逻辑电平标准
下面总结一下各电平标准。和新手以及有需要的人共享一下^_^.
现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的 LVDS、GTL、PGTL、CML、HSTL、SSTL等。下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
TTL：Transistor-Transistor Logic 三极管结构。
Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。所以后来就把一部分“砍”掉了。也就是后面的LVTTL。
LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。
3.3V LVTTL：
Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。
2.5V LVTTL：
Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。
更低的LVTTL不常用就先不讲了。多用在处理器等高速芯片，使用时查看芯片手册就OK了。TTL使用注意：TTL电平一般过冲都会比较严重，可能在始端串22欧或33欧电阻；TTL电平输入脚悬空时是内部认为是高电平。要下拉的话应用1k以下电阻下拉。TTL输出不能驱动CMOS输入。
CMOS：Complementary Metal Oxide Semiconductor PMOS+NMOS。
Vcc：5V；VOH>=4.45V；VOL<=0.5V；VIH>=3.5V；VIL<=1.5V。
相对TTL有了更大的噪声容限，输入阻抗远大于TTL输入阻抗。对应3.3V LVTTL，出现了LVCMOS，可以与3.3V的LVTTL直接相互驱动。
3.3V LVCMOS：
Vcc：3.3V；VOH>=3.2V；VOL<=0.1V；VIH>=2.0V；VIL<=0.7V。
2.5V LVCMOS：
Vcc：2.5V；VOH>=2V；VOL<=0.1V；VIH>=1.7V；VIL<=0.7V。
CMOS使用注意：CMOS结构内部寄生有可控硅结构，当输入或输入管脚高于VCC一定值(比如一些芯片是0.7V)时，电流足够大的话，可能引起闩锁效应，导致芯片的烧毁。
ECL：Emitter Coupled Logic 发射极耦合逻辑电路(差分结构)
Vcc=0V；Vee：-5.2V；VOH=-0.88V；VOL=-1.72V；VIH=-1.24V；VIL=-1.36V。
工作总结格式要求及范文 通常个人工作总结主要是对已做过的工作进行回顾、分析，并提到理论的高度，肯定已取得的成绩，指出应汲取的教训，以便今后做得更好些。下面由出国留学网小编为大家介绍工作总结格式要求及范文，仅供参考。 一、工作总结电子版格式要求 1、页面设置：A4 纵向 页码位置：下居中 页边距：上2厘米;下1.5厘米、左2.5厘米、右2厘米 2、字体、字号 标题：20xx年工作总结 部门人员：综合部***** 正文：宋体，四号，行距1.5倍，字距：默认 正文中标题：最多分三级，分级编号统一如下： 第一级：一、XXXXXXXXX 比如：一、出国留学网 第二级：1、XXXXXXX 比如：1、出国留学网 第三级：XXX 比如：出国留学网 二、工作总结手写版格式要求 标题：20xx年工作总结 正文： 署名及时间：写上自己的名字与写作时间 三、工作总结内容要求：
、20xx年度工作总结 1、请把你对自己所处的部门及工作岗位的理解，描述出来; 2、针对自己的工作岗位，请总结一下xx年度的工作，包括个人工作方法、工作态度、执行能力、沟通能力、学习能力、合作能力、团队建设、计划管理、组织协调能力、应变能力、开拓创新能力、工作效率等方面; 3、请大致对自己20xx年度的工作情况给予评定，包括个人取得了什么工作成绩和工作中得到哪些经验。 4、针对没有完成的指标和未按时完成的工作任务以及工作中的不足进行分析，要详细写出个人主要因素和外部主要因素。 、20xx年度工作计划 1、请结合你说出的部门和岗位，描述一下你对公司xy年度的发展方向、主要业务内容的理解; 2、请给出个人在20xx年的工作计划; 3、针对20xx年度，提出个人的发展愿望和提高计划; 、对公司的意见及建议 结合公司的发展方向和主要业务内容，提出您个人的看法和建议。内容可以是公司的发展方向、产品规划、销售、运营、管理等方方面面;如何改进团队管理方面也可以提出改进意见 范文精选：
常用电平及接口电平
目录 一.常用逻辑电平标准 (3) 1.1 COMS电平 (4) 1.2 LVCOMS电平 (5) 2.1 TTL电平 (5) 2.2 LVTTL电平 (5) 3.1 LVDS电平 (6) 4.1 PECL(VCC=5V)/LVPECL(VCC=3.3V)电平 (7) 5.1 CML电平 (7) 6.1 VML电平 (7) 7.1 HSTL电平 (8) 7.2 SSTL电平 (8) 二．常用接口电平标准 (9) 1. RS232、RS485、 RS422 (9) 2 DDR1 ,DDR2,DDR3 (10) 3 PCIE2. 0、PCIE3.0 (11) 4 USB2.0, USB3.0 (13) 5 SATA2.0, SATA3.0 (14) 6 GTX高速接口 (14)
一.常用逻辑电平标准 附图1： 附图2：
附图3： 附图4： 1.1 COMS电平 电平参数条件最大值典型值最小值单位备注电源电压（VCC） 5.5 5 4.5 V 输入高压（VIH） 3.5 V 输入低压（VIL) 1.5 V 输出高压（VOH) 4.44 V 输出低压（VOL）0.5 V 共模电压（VT） 2.5 V
传输延迟时间(25-50ns) 最高速率 耦合方式 1.2 LVCOMS电平 LVCOMS电平参数条件最大值典型值最小值单位备注电源电压（VCC） 3.6 3.3 2.7 V 输入高压（VIH）0.7VCC V 输入低压（VIL) 0.2VCC V 输出高压（VOH) VCC-0.1 V 输出低压（VOL）0.1 V 共模电压（VT）0.5VCC V 最高速率 耦合方式 2.1 TTL电平 电平参数条件最大值典型值最小值单位备注电源电压（VCC） 5.5 5 4.5 V 输入高压（VIH） 2 V 输入低压（VIL) 0.8 V 输出高压（VOH) 2.4 V 输出低压（VOL）0.5 V 共模电压（VT） 1.5 V 传输延迟时间(5-10ns)， 最高速率 耦合方式 2.2 LVTTL电平 电平参数条件最大值典型值最小值单位备注
思想汇报标准格式（附范文） 以下是为大家整理的思想汇报标准格式（附范文）的相关范文，本文关键词为思想汇报,标准,格式,范文,思想汇报,中了,你对,工作,学习，您可以从右上方搜索框检索更多相关文章，如果您觉得有用，请继续关注我们并推荐给您的好友，您可以在思想汇报中查看更多范文。 思想汇报集中了你对你工作或学习的整体思路和局部分析。事无完美，每一个思想都或多或少有一些缺陷。如何取长补短，弥补思想的缺陷，下面是小编为大家搜集整理出来的有关于思想汇报标准格式(附范文)，欢迎阅读! 要求入党的同志为了使党组织更好地了解自己，接受党组织的教育和监督，要积极主动地向党组织汇报自己的思想、学习和工作情况。这是培养能自己的组织观念、提高思想觉悟的有效途径。最好能够根据学习情况经常向党组织汇报思想。为了便于党组织更加全面、系统地了解申请入党人员的思想状况，提倡写书面思想汇报。当然，也可以进行口头汇报。
思想汇报的基本书写格式及内容通常如下： 标题。居中写思想汇报。 称谓。即汇报人对党组织的称呼，一般写敬爱的党组织。顶格书写在标题的下一行，后面加冒号。 正文。写思想汇报，是结合自己的学习、工作和生活情况，向党组织反映自己的真实思想情况。具体内容根据每个人的不同情况而定。如果对党的基本知识、马克思主义的基本理论的学习有所收获，可以通过思想汇报的形式，将学习体会、思想认识上新的提高及存在的认识不清的问题向党组织说明;如果对党的路线、方针、政策或一个时期的中心任务有什么看法，可以在思想汇报汇中表明自己的态度，阐明自己的观点;如果参加了重要的活动或学习了某些重要文章，可以把自己受到的教育写给党组织;如果遇到国内外发生重大政治事件时，则要通过学习提高对事件本质的认识，旗帜鲜明地向党组织表明自己的立场;如果在自己的日常生活中遇到了个人利益同集体利益、国家利益产生矛盾的问题，可以把自己有哪些想法，如何对待和处理的情况向党组织汇报;为了使党组织对自己最近的思想情况有所了解，就要把自己的思想状况，有了哪些进步，存在什么问题以及今后提高的打算写清楚，等等。 结尾。思想汇报的结尾可写上自己对党组织的请求和希望。一般用恳请党组织给予批评、帮助或希望党组织加强对自己的培养和教育等作为结束语。
一些电平标准 下面总结一下各电平标准，和新手以及有需要的人共享一下^_^. 现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的LVDS、GTL、PGTL、CML、HSTL、SSTL等。下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。 TTL：Transistor-Transistor Logic 三极管结构。 Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。 因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。所以后来就把一部分“砍”掉了。也就是后面的LVTTL。 LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。 3.3V LVTTL： Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。 2.5V LVTTL： Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。 更低的LVTTL不常用就先不讲了。多用在处理器等高速芯片，使用时查看芯片手册就OK了。 TTL使用注意：TTL电平一般过冲都会比较严重，可能在始端串22欧或33欧电阻； TTL电平输入脚悬空时是内部认为是高电平。要下拉的话应用1k以下电阻下拉。TTL输出不能驱动CMOS输入。 CMOS：Complementary Metal Oxide Semiconductor PMOS+NMOS。 Vcc：5V；VOH>=4.45V；VOL<=0.5V；VIH>=3.5V；VIL<=1.5V。 相对TTL有了更大的噪声容限，输入阻抗远大于TTL输入阻抗。对应3.3V LVTTL，出现了LVCMOS，可以与3.3V的LVTTL直接相互驱动。 3.3V LVCMOS： Vcc：3.3V；VOH>=3.2V；VOL<=0.1V；VIH>=2.0V；VIL<=0.7V。 2.5V LVCMOS： Vcc：2.5V；VOH>=2V；VOL<=0.1V；VIH>=1.7V；VIL<=0.7V。 CMOS使用注意：CMOS结构内部寄生有可控硅结构，当输入或输入管脚高于VCC一定值(比如一些芯片是0.7V)时，电流足够大的话，可能引起闩锁效应，导致芯片的烧毁。 ECL：Emitter Coupled Logic 发射极耦合逻辑电路(差分结构) Vcc=0V；Vee：-5.2V；VOH=-0.88V；VOL=-1.72V；VIH=-1.24V；VIL=-1.36V。 速度快，驱动能力强，噪声小，很容易达到几百M的应用。但是功耗大，需要负电源。为简化电源，出现了PECL(ECL结构，改用正电压供电)和LVPECL。 PECL：Pseudo/Positive ECL Vcc=5V；VOH=4.12V；VOL=3.28V；VIH=3.78V；VIL=3.64V LVPELC：Low Voltage PECL
工作总结格式规范,工作总结格式及范文【精选】 【工作总结格式规范】 标题： 1、标题字号 一级标题：三号字 二级标题：小三 三级标题：四号 总结就三个标题就足够使用了，最小号的标题不能小于小四号!全部标题都加粗! 2、用宋体书写 3、正标题居中，副标题依总结内容而定，可顶格，也可居中(顶格写不用前后空行) 正文： 1、小四号宋体 2、如果标题上下都有内容，则上下都回车一下(也就是都得空一行)
3、注意文中的措辞与称呼 4、正文行距是一点五倍行距 5、所有正文都不加粗 6、正文包括：时间、地点、活动内容、主办部门、参与人员、赞助单位、活动效果、活动后的收获等 7、插入照片不可超过3张!每张照片宽度和高度均不可少于5、0cm，不可高于8、0cm 8、必须插入页码(居中) 字数规定： 1、对于小活动可以就“一页纸”(也就是小总结，不局限于真的就一页)总结;(总结内容要点见正文第六条) 2、对于大型活动，总结篇幅在3到5页即可，不可过长 3、对于活动的金费预算和策划等相关资料，可以做成附件。(附件字体得小于小四号字体，不得过长，以缩小字体的方法将其缩减为小于三页即可，不过字体也不能过小，至少得清晰辨认。如果大型活动(如迎新晚会、普物竞赛等等)附件过长，尽量缩减，最多不可超过六页!不能缩减为篇幅规定范围的附件就略去，拣选重要的附件贴上。)
【工作总结写法详解】 (一)总结的标题 总结的标题有种种形式，最常见的是由单位名称、时间、主要内容、文种组成，如《××市财政局××年工作总结》、《××厂××年上半年工作总结》。 有的总结标题中不出现单位名称，如《创先争优活动总结》、《××年教学工作总结》。 有的总结标题只是内容的概括，并不标明“总结”字样，但一看内容就知道是总结，如《一年来的谈判及前途》等。 还有的总结采用双标题。正标题点明文章的主旨或重心，副标题具体说明文章的内容和文种，如《构建农民进入市场的新机制——运城麦棉产区发展农村经济的实践与总结》、《加强医德修养树立医疗新风——南方医院惠侨科精神文明建设的经验》。 (二)总结的正文 和其他应用文体一样，总结的正文也分为开头、主体、结尾三部分，各部分均有其特定的内容。 1.开头

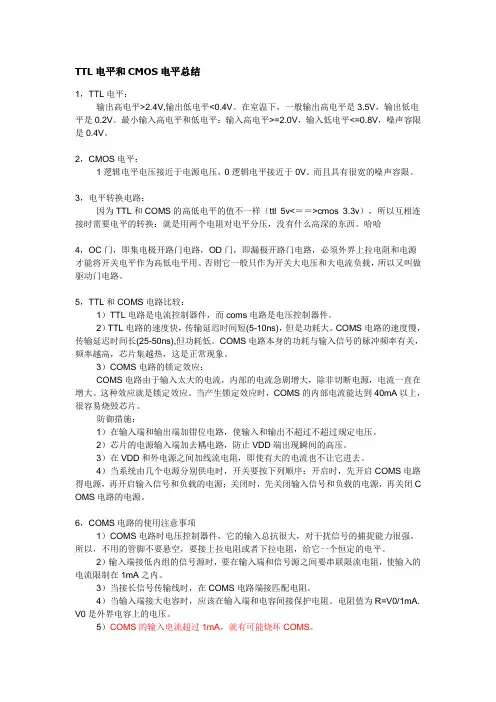

TTL电平和CMOS电平总结 1，TTL电平： 输出高电平>2.4V,输出低电平<0.4V。在室温下，一般输出高电平是3.5V，输出低电平是0.2V。最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。2，CMOS电平： 1逻辑电平电压接近于电源电压，0逻辑电平接近于0V。而且具有很宽的噪声容限。 3，电平转换电路： 因为TTL和COMS的高低电平的值不一样（ttl 5v<＝＝>cmos 3.3v），所以互相连接时需要电平的转换 4，OC门，即集电极开路门电路，OD门，即漏极开路门电路，必须外界上拉电阻和电源才能将开关电平作为高低电平用。否则它一般只作为开关大电压和大电流负载，所以又叫做驱动门电路。 5，TTL和COMS电路比较： 1）TTL电路是电流控制器件，而coms电路是电压控制器件。 2）TTL电路的速度快，传输延迟时间短(5-10ns)，但是功耗大。COMS电路的速度慢，传输延迟时间长(25-50ns),但功耗低。COMS电路本身的功耗与输入信号的脉冲频率有关，频率越高，芯片集越热，这是正常现象。 3）COMS电路的锁定效应： COMS电路由于输入太大的电流，内部的电流急剧增大，除非切断电源，电流一直在增大。这种效应就是锁定效应。当产生锁定效应时，COMS的内部电流能达到40mA以上，很容易烧毁芯片。 防御措施： 1）在输入端和输出端加钳位电路，使输入和输出不超过规定电压。 2）芯片的电源输入端加去耦电路，防止VDD端出现瞬间的高压。 3）在VDD和外电源之间加限流电阻，即使有大的电流也不让它进去。 4）当系统由几个电源分别供电时，开关要按下列顺序：开启时，先开启COMS电路得电源，再开启输入信号和负载的电源；关闭时，先关闭输入信号和负载的电源，再关闭COMS 电路的电源。 6，COMS电路的使用注意事项 1）COMS电路时电压控制器件，它的输入总抗很大，对干扰信号的捕捉能力很强。所以，不用的管脚不要悬空，要接上拉电阻或者下拉电阻，给它一个恒定的电平。 2）输入端接低内阻的信号源时，要在输入端和信号源之间要串联限流电阻，使输入的电流限制在1mA之内。 3）当接长信号传输线时，在COMS电路端接匹配电阻。 4）当输入端接大电容时，应该在输入端和电容间接保护电阻。电阻值为R=V0/1mA.V0是外界电容上的电压。 5）COMS的输入电流超过1mA，就有可能烧坏COMS。 7，TTL门电路中输入端负载特性（输入端带电阻特殊情况的处理）： 1）悬空时相当于输入端接高电平。因为这时可以看作是输入端接一个无穷大的电阻。 2）在门电路输入端串联10K电阻后再输入低电平，输入端出呈现的是高电平而不是低电平。因为由TTL门电路的输入端负载特性可知，只有在输入端接的串联电阻小于910欧时，它输入来的低电平信号才能被门电路识别出来，串联电阻再大的话输入端就一直呈现高电平。这个一定要注意。COMS门电路就不用考虑这些了。 8，TTL电路有集电极开路OC门，MOS管也有和集电极对应的漏极开路的OD门，它的输出
RS232、RS485、RS422电平，及常见逻辑电平标准 RS232电平或者说串口电平，有的甚至说计算机电平，所有的这些说法，指得都是计算机9针串口（RS232）的电平，采用负逻辑， －15v ~ －3v 代表1 ＋3v ~ ＋15v 代表0 RS485电平和RS422电平由于两者均采用差分传输（平衡传输）的方式，所以他们的电平方式，一般有两个引脚 A,B 发送端 AB间的电压差 ＋2 ～＋6v 1 －2 ～－6v 0 接收端 AB间的电压差 大于＋200mv 1 小于－200mv 0 定义逻辑1为B>A的状态 定义逻辑0为A>B的状态 AB之间的电压差不小于200mv 一对一的接头的情况下 RS232 可做到双向传输，全双工通讯最高传输速率 20kbps 422 只能做到单向传输，半双工通讯，最高传输速率10Mbps 485 双向传输，半双工通讯, 最高传输速率10Mbps
常见逻辑电平标准 下面总结一下各电平标准。和新手以及有需要的人共享一下^_^. 现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的 LVDS、GTL、PGTL、CML、HSTL、SSTL等。下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。 TTL：Transistor-Transistor Logic 三极管结构。 Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。 因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。所以后来就把一部分“砍”掉了。也就是后面的LVTTL。 LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。 3.3V LVTTL： Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。 2.5V LVTTL： Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。 更低的LVTTL不常用就先不讲了。多用在处理器等高速芯片，使用时查看芯片手册就OK了。 TTL使用注意：TTL电平一般过冲都会比较严重，可能在始端串22欧或33欧电阻；TTL电平输入脚悬空时是内部认为是高电平。要下拉的话应用1k以下电阻下拉。TTL输出不能驱动CMOS输入。 CMOS：Complementary Metal Oxide Semiconductor PMOS+NMOS。Vcc：5V；VOH>=4.45V；VOL<=0.5V；VIH>=3.5V；VIL<=1.5V。 相对TTL有了更大的噪声容限，输入阻抗远大于TTL输入阻抗。对应3.3V LVTTL，出现了LVCMOS，可以与3.3V的LVTTL直接相互驱动。 3.3V LVCMOS： Vcc：3.3V；VOH>=3.2V；VOL<=0.1V；VIH>=2.0V；VIL<=0.7V。 2.5V LVCMOS： Vcc：2.5V；VOH>=2V；VOL<=0.1V；VIH>=1.7V；VIL<=0.7V。 CMOS使用注意：CMOS结构内部寄生有可控硅结构，当输入或输入管脚高于VCC一定值(比如一些芯片是0.7V)时，电流足够大的话，可能引起闩锁效应，导致芯片的烧毁。
工作总结标准格式 书写工作总结要用第一人称。即要从本单位、本部门的角度来撰写。表达方式以叙述、议论为主，说明为辅，可夹叙夹议说。总结要写得有理论价值。下面，x为大家分享工作总结标准格式，希望对大家有所帮助！ 工作总结格式 (一)工作总结的格式 总结的格式，也就是总结的结构，是组织和安排材料的表现形式。其格式不固定，一般会有以下几种: 1、条文式 条文式也称条款式，是用序数词给每一自然段编号的文章格式。通过给每个自然段编号，总结被分为几个问题，按问题谈情况和体会。这种格式有灵活，方便的特点。 2、两段式 总结分为两个部分:前一部分为总，主要写做了哪些工作，取得什么成绩;后一部分是结，主要讲经验，教训。这种总结格式具有结构简单，中心明确的特点。 3、贯通式 贯通式是围绕主题对工作发展的全过程逐步进行总结，要以各个主要阶段的情况，完成任务的方法以及结果进行较
为具体的叙述。常按时间顺序叙述情况，谈经验。这种格式具有结构紧凑，内容连贯的特点。 4、标题式 把总结的内容分成若干部分，每部分提炼出一个小标题，分别阐述。这种格式具有层次分明，重点突出的特点。 一篇总结，采用何种格式来组织和安排材料，是由内容决定的。所选结论应反映事物的内在联系，服从全文中心。 (二)工作总结的构成 总结一般是由标题，正文，署名和日期几个部分构成的。 1、标题 标题，即总结的名称。标明总结的单位，期限和性质。 2、正文 正文一般又分为三个部分:开头，主体和结尾。 (1)开头 或者交待总结的目的和总结的主要内容;或介绍单位的基本情况;或把所取得的成绩简明扼要地写出来;或概括说明指导思想以及在什么形势下作的总结。不管以何种方式开头，都应简炼，使总结很快进入主体。 (2)主体 是总结的主要部分，是总结的重点和中心。它的内容就是总结的内容。 (3)结尾
Q/DKBA 深圳市华为技术有限公司技术规范 错误！未定义书签。Q/DKBA0.200.035-2000 逻辑电平接口设计规范
2000-06-20发布 2000-06-20实施深圳市华为技术有限公司发布
本规范起草单位：各业务部、研究技术管理处硬件工程室。 本规范主要起草人如下：赵光耀、钱民、蔡常天、容庆安、朱志明，方光祥、王云飞。 在规范的起草过程中，李东原、陈卫中、梅泽良、邢小昱、李德、梁军、何其慧、甘云慧等提出了很好的建议。在此，表示感谢！ 本规范批准人：周代琪 本规范解释权属于华为技术有限公司研究技术管理处硬件工程室。 本规范修改记录：
目录 1、目的 5 2、范围 5 3、名词定义 5 4、引用标准和参考资料 6 5、TTL器件和CMOS器件的逻辑电平8 5.1：逻辑电平的一些概念8 5.2：常用的逻辑电平9 5.3：TTL和CMOS器件的原理和输入输出特 性9 5.4：TTL和CMOS的逻辑电平关系10 6、TTL和CMOS逻辑器件12 6.1：TTL和CMOS器件的功能分类12 6.2：TTL和MOS逻辑器件的工艺分类特点13 6.3：TTL和CMOS逻辑器件的电平分类特点13 6.4：包含特殊功能的逻辑器件14 6.5：TTL和CMOS逻辑器件的选择15 6.6：逻辑器件的使用指南15 7、TTL、CMOS器件的互连17 7.1：器件的互连总则17 7.2：5V TTL门作驱动源20 7.3：3.3V TTL/CMOS门作驱动源20 7.4：5V CMOS门作驱动源20 7.5：2.5V CMOS逻辑电平的互连20 8、EPLD和FPGA器件的逻辑电平21 8.1：概述21 8.2：各类可编程器件接口电平要求21 8.3：各类可编程器件接口电平要求21 8.3.1：EPLD/CPLD的接口电平21 8.3.2：FPGA接口电平25 9、ECL器件的原理和特点35 9.1：ECL器件的原理35 9.2：ECL电路的特性36 9.3：PECL/LVPECL器件的原理和特点37 9.4：ECL器件的互连38 9.4.1：ECL器件和TTL器件的互连38 9.4.2：ECL器件和其他器件的互连39 9.5：ECL器件的匹配方式39 9.6：ECL器件的使用举例41 9.6.1：SYS100E111的设计41 9.6.2：SY100E57的设计42 9.1：ECL电路的器件选择43 9.2：ECL器件的使用原则43
几种常用逻辑电平电路的特点及应用 2007-08-13 来源: 作者: LVDS(Low Voltage Differential Signal)低电压差分信号、ECL(EmitterCoupled Logic)即射极耦合逻辑、CML电平等各种逻辑电平的特点以及接口应用。 在通用的电子器件设备中，TTL和CMOS电路的应用非常广泛。但是面对现在系统日益复杂，传输的数据量越来越大，实时性要求越来越高，传输距离越来越长的发展趋势，掌握高速数据传输的逻辑电平知识和设计能力就显得更加迫切了。 1 几种常用高速逻辑电平 1.1LVDS电平 LVDS（Low V oltage Differential Signal）即低电压差分信号，LVDS接口又称RS644总线接口，是20世纪90年代才出现的一种数据传输和接口技术。 LVDS的典型工作原理如图1所示。最基本的LVDS器件就是LVDS驱动器和接收器。LVDS的驱动器由驱动差分线对的电流源组成，电流通常为3.5 mA。LVDS 接收器具有很高的输入阻抗，因此驱动器输出的大部分电流都流过100 Ω的匹配电阻，并在接收器的输入端产生大约350 mV的电压。当驱动器翻转时，它改变流经电阻的电流方向，因此产生有效的逻辑“1”和逻辑“0”状态。 图1LVDS驱动器与接收器互连示意 LVDS技术在两个标准中被定义：ANSI/TIA/EIA644 (1995年11月通过)和IEEE P1596.3 (1996年3月通过)。这两个标准中都着重定义了LVDS的电特性，包括：①低摆幅（约为350 mV）。低电流驱动模式意味着可实现高速传输。ANSI/TIA/EIA644建议了655 Mb/s的最大速率和1.923 Gb/s的无失真通道上的理论极限速率。 ②低压摆幅。恒流源电流驱动，把输出电流限制到约为3.5 mA左右，使跳变期间的尖峰干扰最小，因而产生的功耗非常小。这允许集成电路密度的进一步提高，即提高了PCB板的效能，减少了成本。 ③具有相对较慢的边缘速率（dV/dt约为0.300 V/0.3 ns,即为1 V/ns）,同时采用差
总结的标准格式 总结，是对过去一定时期的工作、学习或思想情况进行回顾、分析，并做出客观评价的书面材料。下面，XX为大家分享总结的标准格式，希望对大家有所帮助! 从性质、时间、形式等角度可划分出不同类型的总结，从内容分主要有综合总结和专题总结两种。综合总结又称全面总结，它是对某一时期各项工作的全面回顾和检查，进而总结经验与教训。专题总结是对某项工作或某方面问题进行专项的总结，尤以总结推广成功经验为多见。总结也有各种别称，如自查性质的评估及汇报、回顾、小结等都具总结的性质。 根据内容的不同，可以把总结分为工作总结、生产总结、学习总结、教学总结、会议总结等等。 根据范围的不同，可以分为全国性总结、地区性总结、部门性总结、本单位总结、班组总结等。 根据时间的不同，可以分为月总结、季总结、年度总结、阶段性总结等。 从内容和性质的不同，可以分为全面总结和专题总结两类。 写作分为标题、正文、落款。标题又分公文式的，一般由单位名称、时限、内容、文种组成;文章标题式的、双标题;正文由前言、主体、结尾组成;结尾又分自然收尾和总结
全文;落款由单位名称和时间组成。 (相关内容见《应用写作》杂志1998年第5期《“总结”写作中常见毛病例析》、XX年第1期《总结写作中的经验提炼》、XX年第4期《撰写总结的要诀之一》等文章。) 主体部分常见的结构形态有三种 一、纵式结构 就是按照事物或实践活动的过程安排内容。写作时，把总结所包括的时间划分为几个阶段，按时间顺序分别叙述每个阶段的成绩、做法、经验、体会。这种写法的好处是事物发展或社会活动的全过程清楚明白。 二、横式结构 按事实性质和规律的不同分门别类地依次展开内容，使各层之间呈现相互并列的态势。这种写法的优点是各层次的内容鲜明集中。 三、纵横式结构 安排内容时，即考虑到时间的先后顺序，体现事物的发展过程，又注意内容的逻辑联系，从几个方面总结出经验教训。这种写法，多数是先采用纵式结构，写事物发展的各个阶段的情况或问题，然后用横式结构总结经验或教训。 主体部分的外部形式，有贯通式、小标题式、序数式三种情况 一、贯通式适用于篇幅短小、内容单纯的总结。它像一
各种逻辑电平标准 在通用的电子器件设备中，TTL和CMOS电路的应用非常广泛。但是面对现在系统日益复杂，传输的数据量越来越大，实时性要求越来越高，传输距离越来越长的发展趋势，掌握高速数据传输的逻辑电平知识和设计能力就显得更加迫切了。 5V TTL和5V CMOS逻辑电平是通用的逻辑电平。·3.3V及以下的逻辑电平被称为低电压逻辑电平，常用的为LVTTL电平。·低电压的逻辑电平还有2.5V和1.8V两种。·ECL/PECL和LVDS是差分输入输出。·RS-422/485和RS-232是串口的接口标准，RS-422/485是差分输入 常用电平标准 现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的LVDS、GTL、PGTL、CML、HSTL、SSTL 等。下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。 TTL：Transistor-Transistor Logic 三极管结构。 Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。 因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。所以后来就把一部分“砍”掉了。也就是后面的LVTTL。 LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。 3.3V LVTTL： Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。 2.5V LVTTL： Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。 更低的LVTTL不常用。多用在处理器等高速芯片，使用时查看芯片手册就OK了。 TTL使用注意：TTL电平一般过冲都会比较严重，可能在始端串22欧或33欧电阻； TTL电平输入脚悬空时是内部认为是高电平。要下拉的话应用1k以下电阻下拉。TTL输出不能驱动CMOS输入。 CMOS：Complementary Metal Oxide Semiconductor PMOS+NMOS。 Vcc：5V；VOH>=4.45V；VOL<=0.5V；VIH>=3.5V；VIL<=1.5V。 相对TTL有了更大的噪声容限，输入阻抗远大于TTL输入阻抗。对应3.3V LVTTL，出现了LVCMOS，可以与3.3V的LVTTL直接相互驱动。
标准的月度工作总结格式 标准的月度工作总结格式 月度工作总结的格式,也就是总结的结构,是组织和安排材料的表现形式。下面是小编搜集整理的标准的月度工作总结格式，欢迎阅读。更多资讯尽在工作总结格式栏目! 月度工作总结格式 月度工作总结，就是把一个月的情况进行一次全面系统的总检查、总评价、总分析、总研究，分析成绩、不足、经验等。 总结是应用写作的一种，是对已经做过的工作进行理性的思考。总结与计划是相辅相成的，要以计划为依据，制定计划总是在个人总结经
验的基础上进行的。 月度工作总结的基本要求 1.月度工作总结必须有情况的概述和叙述，有的比较简单，有的比较详细。这部分内容主要是对工作的主客观条件、有利和不利条件以及工作的环境和基础等进行分析。 2.成绩和缺点。这是总结的中心。总结的目的就是要肯定成绩，找出缺点。成绩有哪些，有多大，表现在哪些方面，是怎样取得的;缺点有多少，表现在哪些方面，是什么性质的，怎样产生的，都应讲清楚。 3.经验和教训。做过一件事，总会有经验和教训。为便于今后的工作，须对以往工作的经验和教训进行分析、研究、概括、集中，并上升到理论的高度来认识。
4.今后的打算。根据今后的工作任务和要求，吸取前一时期工作的经验和教训，明确努力方向，提出改进措施等 月度工作总结的注意事项 1.一定要实事求是，成绩不夸大，缺点不缩小，更不能弄虚作假。这是分析、得出教训的基础。 2.条理要清楚。总结是写给人看的.，条理不清，人们就看不下去，即使看了也不知其所以然，这样就达不到总结的目的。 3.要剪裁得体，详略适宜。材料有本质的，有现象的;有重要的，有次要的，写作时要去芜存精。总结中的问题要有主次、详略之分，该详的要详，该略的要略。
常见逻辑电平标准 下面总结一下各电平标准。和新手以及有需要的人共享一下^_^. 现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的 LVDS、GTL、PGTL、CML、HSTL、SSTL等。下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。 TTL：Transistor-Transistor Logic 三极管结构。 Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。 因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。所以后来就把一部分“砍”掉了。也就是后面的LVTTL。 LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。 3.3V LVTTL： Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。 2.5V LVTTL： Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。 更低的LVTTL不常用就先不讲了。多用在处理器等高速芯片，使用时查看芯片手册就OK了。TTL使用注意：TTL电平一般过冲都会比较严重，可能在始端串22欧或33欧电阻；TTL电平输入脚悬空时是内部认为是高电平。要下拉的话应用1k以下电阻下拉。TTL输出不能驱动CMOS输入。 CMOS：Complementary Metal Oxide Semiconductor PMOS+NMOS。 Vcc：5V；VOH>=4.45V；VOL<=0.5V；VIH>=3.5V；VIL<=1.5V。 相对TTL有了更大的噪声容限，输入阻抗远大于TTL输入阻抗。对应3.3V LVTTL，出现了LVCMOS，可以与3.3V的LVTTL直接相互驱动。 3.3V LVCMOS： Vcc：3.3V；VOH>=3.2V；VOL<=0.1V；VIH>=2.0V；VIL<=0.7V。 2.5V LVCMOS： Vcc：2.5V；VOH>=2V；VOL<=0.1V；VIH>=1.7V；VIL<=0.7V。 CMOS使用注意：CMOS结构内部寄生有可控硅结构，当输入或输入管脚高于VCC一定值(比如一些芯片是0.7V)时，电流足够大的话，可能引起闩锁效应，导致芯片的烧毁。 ECL：Emitter Coupled Logic 发射极耦合逻辑电路(差分结构) Vcc=0V；Vee：-5.2V；VOH=-0.88V；VOL=-1.72V；VIH=-1.24V；VIL=-1.36V。
常用逻辑电平简介（转载） 逻辑电平有：TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVDS、GTL、BTL、ETL、GTLP；RS232、RS422、RS485等。 图1－1：常用逻辑系列器件 TTL：Transistor-Transistor Logic CMOS：Complementary Metal Oxide Semicondutor LVTTL：Low Voltage TTL LVCMOS：Low Voltage CMOS ECL：Emitter Coupled Logic， PECL：Pseudo/Positive Emitter Coupled Logic LVDS：Low Voltage Differential Signaling GTL：Gunning Transceiver Logic BTL：Backplane Transceiver Logic ETL：enhanced transceiver logic GTLP：Gunning Transceiver Logic Plus TI的逻辑器件系列有：74、74HC、74AC、74LVC、74LVT等 S - Schottky Logic LS - Low-Power Schottky Logic CD4000 - CMOS Logic 4000 AS - Advanced Schottky Logic 74F - Fast Logic ALS - Advanced Low-Power Schottky Logic HC/HCT - High-Speed CMOS Logic BCT - BiCMOS Technology AC/ACT - Advanced CMOS Logic FCT - Fast CMOS Technology ABT - Advanced BiCMOS Technology LVT - Low-Voltage BiCMOS Technology LVC - Low Voltage CMOS Technology LV - Low-Voltage CBT - Crossbar Technology ALVC - Advanced Low-Voltage CMOS Technology AHC/AHCT - Advanced High-Speed CMOS CBTLV - Low-Voltage Crossbar Technology ALVT - Advanced Low-Voltage BiCMOS Technology AVC - Advanced Very-Low-Voltage CMOS Logic TTL器件和CMOS器件的逻辑电平 ：逻辑电平的一些概念 要了解逻辑电平的内容，首先要知道以下几个概念的含义： 1：输入高电平（Vih）：保证逻辑门的输入为高电平时所允许的最小输入高电平，当输入电平高于Vih时，则认为输入电平为高电平。 2：输入低电平（Vil）：保证逻辑门的输入为低电平时所允许的最大输入低电平，
R S232、R S485、R S422电平，及常见逻辑电平标准 RS232电平或者说串口电平，有的甚至说计算机电平，所有的这些说法，指得都是计算机9针串口（RS232）的电平，采用负逻辑， －15v ~ －3v 代表1 ＋3v ~ ＋15v 代表0 RS485电平和RS422电平由于两者均采用差分传输（平衡传输）的方式，所以他们的电平方式，一般有两个引脚 A,B 发送端 AB间的电压差 ＋2 ～＋6v 1 －2 ～－6v 0 接收端 AB间的电压差 大于＋200mv 1 小于－200mv 0 定义逻辑1为B>A的状态 定义逻辑0为A>B的状态 AB之间的电压差不小于200mv 一对一的接头的情况下 RS232 可做到双向传输，全双工通讯最高传输速率 20kbps 422 只能做到单向传输，半双工通讯，最高传输速率10Mbps 485 双向传输，半双工通讯, 最高传输速率10Mbps
常见逻辑电平标准 下面总结一下各电平标准。和新手以及有需要的人共享一下^_^. 现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的 LVDS、GTL、PGTL、CML、HSTL、SSTL等。下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。 TTL：Transistor-Transistor Logic 三极管结构。 Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。 因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。所以后来就把一部分“砍”掉了。也就是后面的LVTTL。 LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。 3.3V LVTTL： Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。 2.5V LVTTL： Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。 更低的LVTTL不常用就先不讲了。多用在处理器等高速芯片，使用时查看芯片手册就OK了。 TTL使用注意：TTL电平一般过冲都会比较严重，可能在始端串22欧或33欧电 阻；TTL电平输入脚悬空时是内部认为是高电平。要下拉的话应用1k以下电阻下拉。TTL输出不能驱动CMOS输入。
常用电平标准的讨论 （TTL，ECL，PECL，LVDS、CMOS、CML, GTL, HSTL, SSTL） 部分资料上说它们的逻辑标准,门限都是一样的,就是供电大小不同,这两种电平 的区别就是这些么? 是否LVTTL电平无法直接驱动TTL电路呢? 另外,"因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。" 中,关于改善噪声容限和系统功耗部分大家还有更深入的解释么? 简单列个表把 Voh Vol Vih Vil Vcc TTL 2.4 0.4 2.0 0.8 5 CMOS 4.44 0.5 3.5 1.5 5 LVTTL 2.4 0.4 2.0 0.8 3.3 LVCMOS 2.4 0.5 2.0 0.8 3.3 SSTL_2 1.82 0.68 1.43 1.07 2.5 根据上表所示，LVTTL可以驱动TTL，至于噪声，功耗问题小弟就不理解了，希望高手赐教！ TTL 和LVTTL 的转换电平是相同的, TTL 产生于1970 年代初, 当时逻辑电路的电源电压标准只有5V 一种, TTL 的高电平干扰容限比低电平干扰容限大. CMOS 在晚十几年后才形成规模生产, 转换电平是电源电压的一半. 1990 年代才产生了3.3V/2.5V 等不同的电源标准, 于是重新设计了一部分TTL 电路成 为LVTTL. LVTTL TTL 和LVTTL 的转换电平是相同的, TTL 产生于1970 年代初, 当时逻辑电路的电源电压标准只有5V 一种, TTL 的高电平干扰容限比低电平干扰容限大. CMOS 在晚十几年后才形成规模生产, 转换电平是电源电压的一半. 1990 年代才产生了3.3V/2.5V 等不同的电源标准, 于是重新设计了一部分TTL 电路成 为LVTTL. ECL电路是射极耦合逻辑（Emitter Couple Logic）集成电路的简称与TTL电路不同，ECL电路的最大特点是其基本门电路工作在非饱和状态所以，ECL电路的最大优点是具有相当高的速度这种电路的平均延迟时间可达几个毫微秒甚至亚毫微秒数量级,这使得ECL集成电路在高速和超高速数字系统中充当无以匹敌的角色。 ECL电路的逻辑摆幅较小（仅约 0.8V ，而 TTL 的逻辑摆幅约为 2.0V ），当电路从一种状态过渡到另一种状态时，对寄生电容的充放电时间将减少，这也是 ECL电路具有高开关速度的重要原因。但逻辑摆幅小，对抗干扰能力不利。

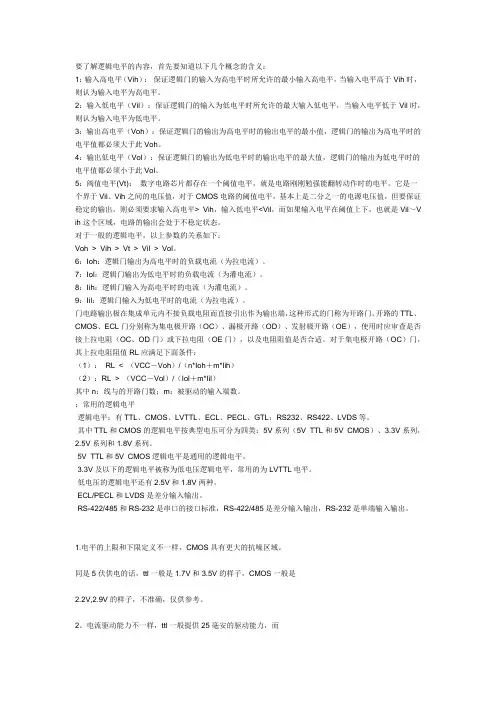

电平标准分类 要了解逻辑电平的内容，首先要知道以下几个概念的含义： 1：输入高电平（Vih）：保证逻辑门的输入为高电平时所允许的最小输入高电平，当输入电平高于Vih时，则认为输入电平为高电平。 2：输入低电平（Vil）：保证逻辑门的输入为低电平时所允许的最大输入低电平，当输入电平低于Vil时，则认为输入电平为低电平。 3：输出高电平（V oh）：保证逻辑门的输出为高电平时的输出电平的最小值，逻辑门的输出为高电平时的电平值都必须大于此V oh。 4：输出低电平（V ol）：保证逻辑门的输出为低电平时的输出电平的最大值，逻辑门的输出为低电平时的电平值都必须小于此V ol。 5：阀值电平(Vt)：数字电路芯片都存在一个阈值电平，就是电路刚刚勉强能翻转动作时的电平。它是一个界于Vil、Vih之间的电压值，对于CMOS电路的阈值电平，基本上是二分之一的电源电压值，但要保证稳定的输出，则必须要求输入高电平> Vih，输入低电平
