管道内防腐技术要求
项目号：
文件号： 修改：
第 1 页 共 6 页 项目名称 中国石化股份有限公司石家庄炼化分公司
装置名称油品质量升级及原油劣质化改造工程 业主文件号
主项 防渗设计
设计阶段详细设计
修
改 0 1 2 3 4 5 6 7 8
日 期 编 制 校 核 审 核
中国石油化工股份有限公司石家庄分公司
油品质量升级及原油劣质化改造工程
防渗设计部分
管道内防腐技术要求
目录1概述
2编制原则
3埋地污水管道主动防渗措施
4埋地污水管道内防腐设计要求
5埋地污水管道内防腐施工要求
6埋地污水管道内防腐检验要求
1.概述
本设计范围包括中国石油化工股份有限公司石家庄炼化分公司油品质量升级及原油劣质化改造工程范围内埋地污水管道内防腐设计，其余见项目防渗设计方案。
2.编制原则
根据中国石油化工股份有限公司石家庄炼化分公司油品质量升级及原油劣质化改造工程基础设计审查专家意见及2011年8月25 日本项目给排水防渗专题会议纪要要求编制。
施工验收除执行本规定外，尚应符合《钢制管道液体环氧涂料内防腐层技术标准》SY/T0457-2010的有关规定。
3.埋地污水管道主动防渗措施
本工程设计在基础设计防渗方案的基础上，结合专家审查意见，优化了防渗措施，埋地污水管道加大主动防渗设计力度。主动防渗措施设计原则如下：
3.1 本项目地下污水管道设计应尽量减少工艺排水点，尽量减少污水管道的埋地敷设，尽量减少管道接口，提高埋地污水管道的管材选用标准及接口连接形式要求。
3.2 埋地污水管道全部采用内防腐设计，取消防渗管沟、检漏井等设施。
4.埋地污水管道内防腐设计要求
4.1管道材质及接口连接形式
z重力流含油、含盐污水管道、压力流含油、含盐污水管道、污染雨水管道均选用钢管。DN＞500选用螺旋缝埋弧焊钢管，管材标准SY/T5037-2000，材质Q235B。DN≤500选用无缝钢管，管材标准GB/T8163-2008，材质20#；
z管道直径应大于等于100mm，并尽量减少90°弯头；
z应均选用对焊连接；
z管道壁厚等级规定见统一规定。
4.2 埋地钢管内防腐材料性能要求：
z内防腐涂料应为无溶剂型，不含任何挥发性有机溶剂和活性稀释剂，符合环保和安全要求；
z内防腐涂料应含耐磨石英粉；
z内防腐涂料性能指标：
序号试验项目最低要求试验方法
1 外观 表面应平整、光滑、无气泡、
无划痕
目测或内窥镜
2 干膜厚度 300μm 磁性测厚仪
3 硬度（2H铅笔） 表面无划痕 GB/T6736
4 固体含量 96% SY/T0457
5 电检测（针孔）2000V无针孔SY/T0063
6
静止固化时间
（20℃±1℃）
表干不应大于4h
GB/T1728
实干不应大于24h
7 附着力 1级 GB/T1720
8 粘接强度 5.5MPa ASTM D4541
9 耐化学稳定性
（24±1℃、90d）
a.脱离子水
b.10%硫酸溶液
c.10%氢氧化钠溶液
d.3% NaCL
防腐层完整，
无起泡、无脱落
GB/T1763 耐原油（80℃、30d） GB/T1734 耐含油污水（80℃、1000h）GB/T1733
4.3 管道内、外防腐设计要求
z管道防腐前应进行除锈，内、外壁除锈等级按照《涂装前钢材表面锈蚀等级及除锈等级》GB/T8923-1988中Sa2.5或St3级处理。
z埋地钢管外防腐均采用特加强级环氧煤沥青冷缠带防腐，防腐层总厚度≥0.8mm。施工时应采用无溶剂环保型环氧煤沥青底漆及面漆，防腐层质量检验和施工要求、检漏电压等验收要求应符合《石油化工给水排水管道工程施工及验收规范》SH3533-2003中的环氧煤沥青涂料的相关规定。z埋地钢管内壁防腐采用特加强级液体环氧陶瓷涂层，干膜厚度≥300um，成膜后涂层不溶于酸、碱、盐溶液和原油、含油污水，化学性能稳定，机械强度高，粘结力大，耐磨、耐腐蚀。
5.埋地污水管道内防腐施工要求
5.1 内防腐层喷涂要求
z内防腐管道涂层宜在10oC以上、空气相对湿度85%以下施工；在10oC以下及遇雨、雪、雾、扬沙等恶劣气候环境，应采用防护措施后进行施工；
z施工过程中，空气中粉尘含量不得超过《工业企业设计卫生标准》TJ36的规定；
z埋地钢管内壁防腐应采用机械喷涂，其中500mm＞DN≥100mm管道应采用智能补口机补口，
DN≥500mm管道接口宜采用人工补口；
z管内应一次喷涂厚度达到300um以上；
z智能补口机应做到除锈、喷涂、内视和检测一次完成，焊完一道口补一道口，焊缝上的涂层厚度不应低于管体上的80%；
z涂料应有生产商出厂质量检验报告及产品性能说明书，并应考虑 5%～10%的涂料损耗量；
z管道外防腐宜与内防腐同时施工。
5.2 内防腐管道施工要求
z吊运、装卸过程应轻吊轻放，防止管体剧烈碰撞；
z内防腐管宜单根下沟后焊接，起吊环氧陶瓷内衬钢管时不应用吊钩钩住管两端起吊，且应采取措施防止管子过度挠曲，导致涂层开裂；
z防腐管长期存放及运输过程，两端应有木支架支撑并套上保护帽；
z要进人到管内涂漆或修补时，应戴护目镜及口罩，并按涂漆前进方向逆向提供强制通风条件
z涂料和稀释剂均为易燃品，应在符合消防要求的库房内存放，施工时周围严禁烟火，并备有消防器材；
5.3 内防腐层修补要求
z 缺陷点内防腐层应完全去除，其周围不小于50㎜范围的内防腐层应打毛，并将画圈标记及杂物、灰尘等清扫干净，涂环氧陶瓷涂料不应少于2遍，使修补处表面平整、厚度相同、外观一致。
z不合格管返工时，应喷砂打掉全部内衬层，按本规定重新施工。
6.埋地污水管道内防腐检验要求
6.1外观检查
应专人逐根管目视检查。对检查出的缺陷，应记录并标记。
6.2厚度检查
z应专人负责检查。对检查出的缺陷，应记录并标记；
z应采用无损检测仪抽查，抽查率5%，且不应少于2根。厚度检查有不合格时应加倍抽查，仍不合格则全批逐根检查。
z对DN≥700 ㎜管道应测管口两端（大于150mm范围内）及中间共3个截面，每个截面对称测6点，精确至10μm；其余管道应测管两端各一个截面，每个截面对称测4点，精确至10μm；
6.3漏点检查
z应专人负责检查。对检查出的缺陷，应记录并标记；
z应按《管道防腐层检漏试验方法》SY/T0063规定的方法逐根检测；
z检漏电压2000V，探头移动速度0.3m/s；
z平均针孔数≤1个/㎡的管子可以局部修补,针孔数超过1个/㎡的管子视为不合格。
6.4粘结力检查
z应专人负责检查。对检查出的缺陷，应记录并标记；
z应按《石油钻杆溶剂型涂料内防腐层技术条件》SY/T 0544 -1995 规定的方法抽查（挑剥法），抽查率2%，且应不少于1根，如不合格则加倍抽查，仍不合格则全批逐根检查。
z用锋利刀刃垂直划透内衬层，形成边长不小于40㎜，夹角45°的V形切口，用刀尖挑剥切割线交点处的涂层，只能在刀尖作用处局部挑起，其他部位仍和钢管粘结良好，不得出现成片剥离；z对合格管应对检查点标记并尽快修补，对不合格管不允许修补，必须重新返工。
中国石化集团宁波工程有限公司 SINOPEC NINGBO ENEINEERING Co. LTD 镇海炼化100万吨/年乙烯工程 45万吨/年聚乙烯装置 给排水工程管道防腐施工方案 业主名称中国石化集团公司镇海炼化分公司工程编号文件编号 工程名称镇海炼化100万吨/年乙稀工程 45万吨/年聚乙烯装置 0507(SNEC)0507-CC03-001 工程地点镇海炼化100万吨/年乙烯工程北区 文件类型□Ⅲ类□Ⅱ类□Ⅰ类 工程类别□新建□扩建□改造□检修 版本日期页次说明 送审稿 报批稿 发行稿
审批表工程名称： 镇海炼化100万吨/年乙烯工 程45万吨/年聚乙烯装置 文件编号版本类别 0507-CC03-001 0 新建 程序职务/部门签名日期 编制专业技术员 审核 专业责任工程师 项目工程师 会签工程科质检科供应科安保科经营科 / 审批项目技术负责人 相关单位会签会签单位签名日期
目录 1．编制说明 2．编制依据 3．施工工艺流程 4．施工方案 5．管线、管件及防腐材料的验收 6．施工工艺及技术要求 6.1 管线、管件内外表面处理 6.2管道防腐材料 6.3管道防腐施工 7．检查验收内容 8．施工质量管理 8.1 质量控制措施 8.2 质量控制点划分 8.3 施工成品保护 8.4 项目施工组织及质量保证体系组织机构9．HSE管理 9.1 HSE保证措施 9.2 JHA工作危险分析（附JHA记录表）10．劳动力组织 11．施工机具及手段用料
1. 编制说明 镇海炼化100万吨/年乙烯工程45万吨/年聚乙烯装置布置于镇海炼化100万吨/年乙烯工程北区，与新建聚丙烯相邻。北区内的布置自西向东依次为成品铁路装车线及装车设施、成品包装及仓库、成品汽车装车设施、生产装置区。装置占地25230平方米。 根据设计图纸的要求，埋地钢管表面的除锈等级按GB8923《涂装前钢材表面锈蚀等级和除锈等级》中的St3级，管道外壁采用特加强级环氧煤沥青防腐，防腐标准采用SH3022《石油化工设备和管道涂料防腐蚀技术规范》，防腐层厚度不小于0.8mm。埋地钢管DN≥900循环冷却水、回水管道内防腐采用水泥砂内衬，采用CECS10：89《埋地给水钢管道水泥砂浆衬里技术标准》。150≤DN≤300的埋地稳高压消防给水管采用内衬环氧树脂喷涂内防腐。 2. 编制依据 2.1 中国石化集团宁波工程有限公司设计文件； 2.2《给水排水管道工程施工及验收规范》（GB50268-97）； 2.3《石油化工给水排水管道工程施工及验收规范》（SH3533-2003）； 2.4《石油化工设备和管道涂料防腐蚀技术规范》（SH3022-99）； 2.5《涂装前钢材表面锈蚀等级和除锈等级》（GB/T8923-1998）； 2.6《埋地给水钢管道水泥砂浆衬里技术标准》(CECS10：89) 2.7《石油化工施工安全技术规程》（SH3505-1999）； 3. 施工工艺流程 地下管道施工工艺流程见图3-1。 图3-1 管道防腐施工工艺流程图 4. 施工方案 所有需防腐的管道在预制厂先进行除锈及防腐，检查合格后，吊运至安装现场进行安装，

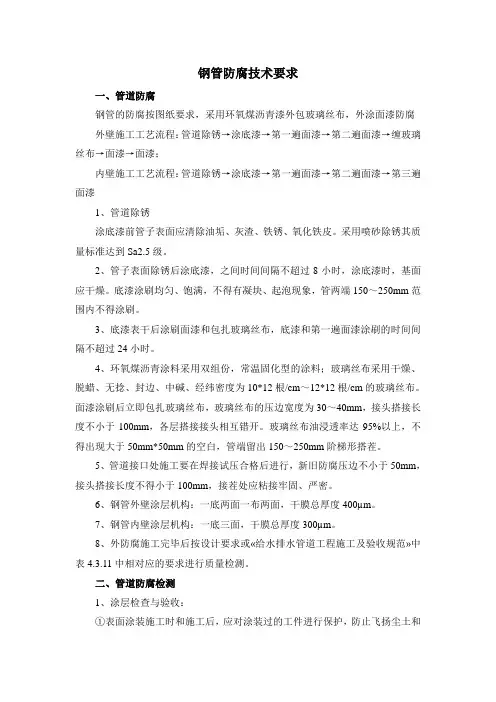

钢管防腐技术要求 一、管道防腐 钢管的防腐按图纸要求，采用环氧煤沥青漆外包玻璃丝布，外涂面漆防腐 外壁施工工艺流程：管道除锈→涂底漆→第一遍面漆→第二遍面漆→缠玻璃丝布→面漆→面漆； 内壁施工工艺流程：管道除锈→涂底漆→第一遍面漆→第二遍面漆→第三遍面漆 1、管道除锈 涂底漆前管子表面应清除油垢、灰渣、铁锈、氧化铁皮。采用喷砂除锈其质量标准达到Sa2.5级。 2、管子表面除锈后涂底漆，之间时间间隔不超过8小时，涂底漆时，基面应干燥。底漆涂刷均匀、饱满，不得有凝块、起泡现象，管两端150～250mm范围内不得涂刷。 3、底漆表干后涂刷面漆和包扎玻璃丝布，底漆和第一遍面漆涂刷的时间间隔不超过24小时。 4、环氧煤沥青涂料采用双组份，常温固化型的涂料；玻璃丝布采用干燥、脱蜡、无捻、封边、中碱、经纬密度为10*12根/cm～12*12根/cm的玻璃丝布。面漆涂刷后立即包扎玻璃丝布，玻璃丝布的压边宽度为30～40mm，接头搭接长度不小于100mm，各层搭接接头相互错开。玻璃丝布油浸透率达95%以上，不得出现大于50mm*50mm的空白，管端
留出150～250mm阶梯形搭茬。 5、管道接口处施工要在焊接试压合格后进行，新旧防腐压边不小于50mm，接头搭接长度不得小于100mm，接茬处应粘接牢固、严密。 6、钢管外壁涂层机构：一底两面一布两面，干膜总厚度400μm。 7、钢管内壁涂层机构：一底三面，干膜总厚度300μm。 8、外防腐施工完毕后按设计要求或?给水排水管道工程施工及验收规范?中表4.3.11中相对应的要求进行质量检测。 9、 二、管道防腐检测 1、涂层检查与验收： ①表面涂装施工时和施工后，应对涂装过的工件进行保
洋浦经济开发区供水工程管道外防腐施工技术方案 中国石化集团第十建设公司 一九九九年七月
目次 1、概述及编制依据 (1) 2、防腐前的准备 (1) 3、施工程序 (1) 4、防腐层质量检验 (4) 5、施工进度计划及劳动力安排 (5) 6、主要施工机具 (5) 7、安全技术措施 (6)
1、概述及编制依据 洋浦经济开发区供水工程28000t钢管的外防腐和其中一标段5000t 管道安装的焊口防腐及防腐层补伤由我公司负责施工，管道外防腐采用环氧煤沥青特加强级防腐，即一底二布四油。本方案编制依据如下：《建设工程施工合同》洋供008 《钢管制作补充协议书》洋供010 《一标段输水管道施工图设计说明》 《给水排水管道工程施工及验收规范》GB50268-97 《涂装前钢材表面处理规范》SYJ4007-86 《埋地钢质管道环氧煤沥青防腐层施工及验收规范》SYJ4047-90 《埋地钢质管道环氧煤沥青防腐层技术标准》SYJ23-87 《一标段施工组织设计》XHG-B0-001 2、防腐前的准备 2.1焊缝经外观检查、煤油渗透、无损检测合格。 2.2防腐材料有相应的质量证明书。 3、施工程序 3.1钢管外壁防腐施工程序： 图3.1外防腐施工程序图（注：☆表示共检点） 3.2钢管外壁除锈前应进行表面预处理，将外表面的油垢、泥土、杂
物清理干净，焊缝的焊接飞溅物及焊瘤打磨掉，要求无棱角、无毛刺,保证外壁及焊缝表面光滑。 3.3外壁清理完毕后，用电动钢丝刷进行外表面人工除锈，要将外表面的浮锈及氧化铁清除干净，金属表面的除锈处理等级要达到SYJ4007-86规定的Sｔ3级标准。经共检检查除锈合格后，应在8小时内涂刷上底漆。若遇大气环境恶劣(如湿度过高,空气含盐雾)时，应进一步缩短时间。 3.4底漆涂刷前要严格按生产厂家的技术文件要求进行搅拌、配比、熟化。涂刷时钢管外壁应干燥、无尘。底漆采用人工涂刷，按先轴向，后周向的步骤进行。涂刷时漆膜要饱满、均匀、无气泡、无凝块、无流淌、无漏刷。且应外壁一次刷涂完，底漆厚度为0.1~0.2ｍｍ，管两端各留裸管150ｍｍ不涂刷，便于钢管组对及焊接。 3.5第一道面漆要在底漆表干后涂刷，面漆亦采用人工刷涂。刷涂前，凡高于管表面2ｍｍ以上的焊缝两侧均应刮腻子，使之成为圆滑曲面，以避免缠玻璃布时出现空鼓，腻子用面漆和滑石粉调制而成。面漆应严格按生产厂家技术文件要求进行搅拌、配比、熟化。面漆的刷涂步骤和要求与底漆相同，亦应一次刷涂完毕。在常温下，涂底漆与第一道面漆的间隔时间不应超过24小时。 3.6在第一道面漆涂刷完毕后即可进行第一层玻璃布缠绕。采用干燥、脱蜡、无捻、封边、网状平纹中碱玻璃布，布宽600~700ｍｍ,经纬密度为12×12根/ｃｍ2，用量1.2ｍ2/ｍ2。要求玻璃布表面平整、无皱折和空鼓。玻璃布的压边宽度为30~40ｍｍ，搭接接头长度为100~150
设备与管道涂料防腐设计与施工规范

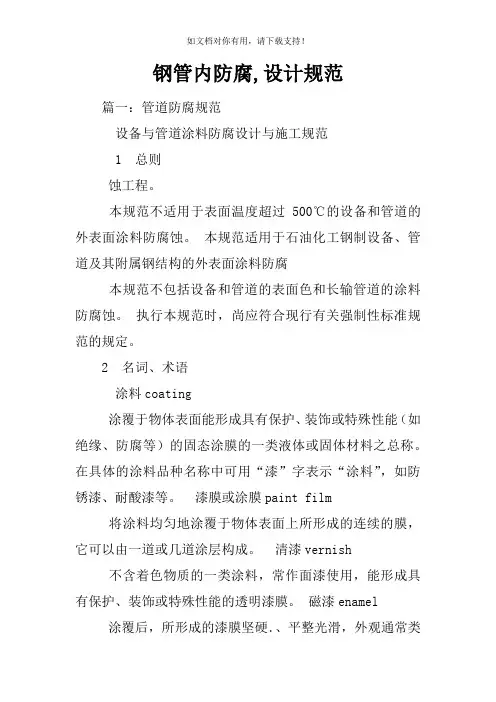

1总则 1.1 本规范适用于石油化工钢制设备、管道及其附属钢结构的外表面涂料防腐蚀 工程。 本规范不适用于表面温度超过500C的设备和管道的外表面涂料防腐蚀。本规范不包括设备和管道的表面色和长输管道的涂料防腐蚀。 1.2 执行本规范时，尚应符合现行有关强制性标准规范的规定。
