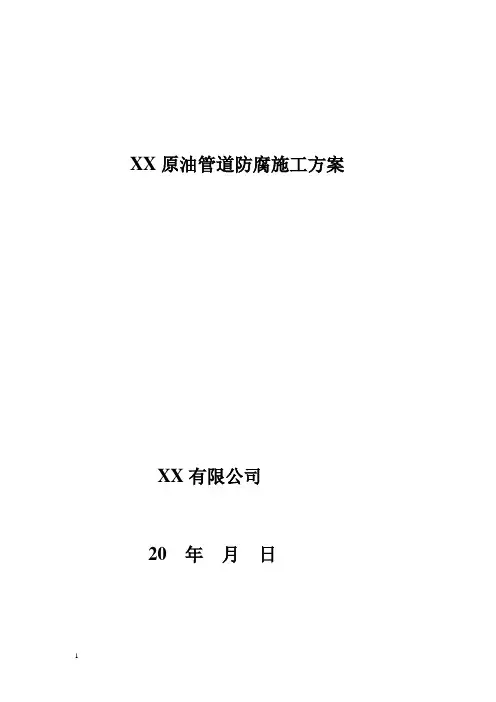

原油管道防腐施工方案
XX原油管道防腐施工方案
XX有限公司
20 年月日
目次
1、概述及编制依据 (1)
2、防腐前的准备 (1)
3、施工程序 (1)
4、防腐层质量检验 (4)
5、施工进度计划及劳动力安排 (5)
6、主要施工设备明细 (5)
7、安全技术措施 (6)
1、概述及编制依据
XX原油管道项目目前开工为6各标段，第一标段：江苏省南京市境内，设计长度约87km,管径φ864mm.。第二标段：安徽省和县、含山两县境内，设计长度73km，管径为φ864mm。第三标段：安徽无为县、巢湖市、庐江的两县一区境内，设计长度103km，管径φ864mm。第四标段：安徽省桐城市、枞阳县和怀宁县境内，设计长度89km，管径φ864mm。第五标段：安徽省潜山县、太湖县和缩松县境内，设计长度81km，管径φ864mm。第六标段：湖北省黄梅县和江西省九江境内，设计长度19km，管径φ864mm，设计长度54km，管径φ559mm。本方案编制依据如下：
GB/T23257-2009埋地钢制管道聚乙烯防腐层
仪征-长岭原油管道复线工程仪征至九江段
管道防腐层技术规格书
GB/T24001-2004《环境管理体系要求及使用指南》
GB/T28001-2011 《职业健康安全管理体系规范》
GB/T8923.1-2011《涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分》
GB/T18570.9-2005 《涂覆涂料前钢材表面处理表面清洁度的评定试验第9部分：水溶性盐的现场电导率测定法》SGGD/A1-2012 公司三体系管理手册
SGGD/B1-2012 公司三体系程序文件
SGGD/TZSB-001 公司质量手册
2、防腐前的准备
2.1 技术准备
2.1.1 根据业主要求，备齐项目设计单位明确的项目技术规格书等相关标准和要求。
2.1.2 项目经理部对项目合同、图纸、技术规格书进行专业审核和评审。对所提出的各项技术问题、其他各方面的规范、规定及要求标准，充分做好相应的准备措施。结合工程实际情况，提出施工技术方案。
2.1.3 项目技术负责人经与业主代表技术交底后，给各级管理人员及现场施工人员进行安全，技术交底。
2.1.4 对施工所采用的材料、设备、工具及检试验仪器要做好充分准备并验收合格。
2.1.5 需要交业主复验的各类证件、证书以及检试验报告等一并交
给业主复验
3、施工程序
3.1钢管外壁防腐施工程序：见附录A.
3.2 在开始生产时，应首先进行工艺试验管试生产、先用试验管在生产线上分别依次调节预热温度及防腐层各层厚度。各项参数达到标准要求后，对各项工艺参数进行固化、以确保后续生产的稳定性，上述工作完成后方可进行正式生产。
3.3钢管外壁除锈前应进行表面预处理，将外表面的油垢、泥土、
杂物清理干净，焊缝的焊接飞溅物及焊瘤打磨掉，要求无棱角、无毛刺,保证外壁及焊缝表面光滑。
3.4 外壁清理完毕后，使用无污染的热源对钢管预热后进行抛（喷）射锈，钢管表面温度不低于露点以上3度。表面预处理质量应达到《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923中规定的Sa2.5级的要求，锚纹深度达到50-90μm, 钢管表面的焊渣、毛刺等应清除干净。
附录A：外涂敷生产工艺流程图（外防腐）
外防腐生产工艺流程
