互感器励磁特性试验作业指导书
3.1 试验目的
可用此特性计算10％误差曲线，可以校核用于继电保护的电流互感器的特性是否符合要求，并从励磁特性发现一次绕组有无匝间短路。
3.2 该项目适用范围
电流互感器的交接试验
3.3 试验时使用的仪器
调压器、电压表、电流表等
3.4 测量步骤
按图2所示接线。
试验时电压从零向上递升，以电流为基准，读取电压值，直至额定电流。若对特性曲线有特殊要求而需要继续增加电流时，应迅速读数，以免绕组过热。
3.5 测量结果判断
当电流互感器一次绕组有匝间短
路时，其励磁特性在开始部分电流较正
常的略低，如图3中曲线2或3
所示，
图2 电流互感器的励磁特性试验接线图
（a ）输出电压220～380V ；（b ）输出电压500V ； TR 一调压器；PA 一电流表；PM 电厂表
图3 电流互感器二次绕组匝间短路时的励磁
特性曲线
1－正常曲线2－短路1匝；3－短路2匝
因此在录制励磁特性时，在开始部分多测几点。当电流互感器一次电流较大，励磁电压也高时，可用2（b）的试验接线，输出电压可增至500V左右。但所读取的励磁电流值仍只为毫安级，在试验时对仪表的选用要加以注意。
根据规程规定，电流互感器只对继电保护有特性要求时才进行该项试验，但在调试工作中，当对测量用的电流互感器发生怀疑时，也可测量该电流互感器的励磁特性，以供分析。
徐州发电有限公司2×1000MW机组(上大压小)建设工程 作业指导书 文件编码: JSXZ-3Z-DQ-027 项目名称: 1#机组互感器试验作业指导书 施工单位: 天津电力建设公司江苏徐州工程项目部 日期: .11.15 版次: A
目录 1.工程概况与工程量 (1) 2.编制依据 (1) 3.作业前的条件和准备 (1) 4.作业程序、方法................ .. (3) 5.质量控制点的设置和质量通病预防 (7) 6.作业的安全要求和环境条件 (11) 7.附录 (13) ( 共14 页)
1.工程概况及工程量 1.1工程概况 徐州发电有限公司位于江苏省徐州市北郊铜山县茅村镇境内, 距市区约17 km。厂区东距京沪铁路和104国道50余米, 西靠峰山, 北临檀山村。南北与茅村及前亭接轨站相距均约3.5 km, 本期建设2×1000MW超超临界机组。本工程项目主要包括互感器的交接验收、预防性试验。 1.2主要工程量 计划开工时间为11月20日, 计划于06月30日完工。 2.编制依据 3.1技术准备 3.1.1 设计图纸及厂供资料齐全, 且经过图纸会审, 会审提出问题已解决。 3.1.2 设备到货后无损坏或损伤、设备器件无短缺, 材料齐全。 3.1.3 安全设施齐全, 危险因素辩识清楚, 责任到人。 3.1.4 作业前组织施工人员学习作业指导书, 进行安全与技术交底。 3.1.5 灭火器等消防器材准备充分。 3.1.6 作业人员资质证书齐全, 经过安全教育。 3.2作业人员的配置、资格
作业活动中人员的职责分工和权限 3.3.1仪器、仪表

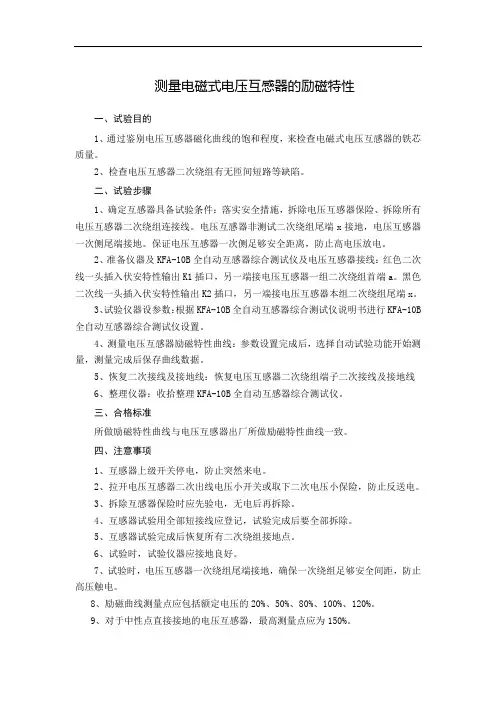

[ 互感器技术] 互感器励磁特性和伏安特性是怎么一回事 什么是励磁特性 励磁特性是在互感器二次侧励磁电流与所加电压的一种关系，实际上就是铁芯的磁化过程，所以也称为励磁特性，将这种特征按照一定要求绘制成曲线，就是励磁曲线，励磁特性通常也叫伏安特性，电压互感器励磁特性是把PT一次绕组末端出线端子接地其他绕组均开路的情况下，在二次绕组施加电压U，测量出相应的励磁电流I，U和I之间的关系就是电压互感器励磁特性。以U为横坐标I为纵坐标做出的曲线就是电压互感器励磁特性曲线。0806D 什么是伏安特性 在电学中伏就是电压，安就是电流，伏安特性就是电流与电压的特性，也叫做关系，伏安特性曲线图常用纵坐标表示电流I、横坐标表示电压U，以此画出的I-U
图像叫做导体的伏安特性曲线图，伏安特性曲线是针对导体的，也就是耗电元件，用来研究导体电阻的变化规律，这种在实际应用中还是比较多的，只是我们可能有时候没注意到，比如我们在电流互感器二次端施加电压用来测量它的曲线关系，这种就是典型的测量伏安特性，下面我们看下测量过程。 测量过程 测量CT伏安特性时，电流互感器一次侧开路，二次侧施加一定大小的电压信号，观察磁通饱和情况，观察U（电压）与I （电流）的曲线关系，最传统的测量方法使用串并联电压表进行比对、计算，随着技术的进步，目前是采用伏安特性测试仪进行测量，自动调压，自动计算，测量准，效率高。 为什么要测量伏安特性 测量伏安特性或者励磁忒性的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算5%，10%误差曲线，并用以判断互感器的二次绕组有无匝间短路情况。 相关注意事项 一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压PT读取电压。
电子式电流电压互感器试验作业指导书 一、试验仪器仪表： 1、单相调压器1台 2、5000V摇表1台 3、2500V摇表1台 4、1000V摇表1台 5、 2.5—5A电流表2块 6、5—10A电流表2块 7、75—600V电压表2块 8、大电流发生器1套 9、XT761互感器稳态综合校验仪1套 10、600KV串联谐振试验仪1套 二、电流互感器试验 1、测量绕组的绝缘电阻值, 一次对二次及外壳,二次之间及末屏.与出厂值比较应无明显差别.110KV及以上的油纸电容式电流互感器应测末屏对二次绕组及地的绝缘电阻采用2500V欧表测量.绝缘电阻不小于1000MΩ。 2、准确度试验 测量用电子式电流互感器的基本准确度试验，试验应按表17、表18、表19列出的各电流值，在额定频率、额定负载和常温下进行，另有规定时除外。 保护用电子式电流互感器的基本准确度试验，为验证是否符合准确度
标称的要求，试验应在额定一次电流见表20、额定频率、额定负载在常温下进行。 表17误差限值 表18特殊用途电流互感器的误差限值 表19误差限值 对模拟量输出，试验所用二次负荷应按有关条款规定选取。 表19误差限值
3、工频耐压试验 二、电压互感器试验 1、测量绕组的绝缘电阻值, 一次对二次及外壳,二次之间及末屏.与出厂值比较应无明显差别.110KV及以上的油纸电容式电流互感器应测末屏对二次绕组及地的绝缘电阻采用2500V欧表测量.绝缘电阻不小于1000MΩ。 2、准确度试验 电子式电压互感器的标准准确级为：0.1、0.2、0.5、1、3。 测量用电子式电压互感器的电压误差和相位误差限值： 在80%～120%的额定电压及功率因数为0.8（滞后）的25%～100%的额定负荷下，其额定频率时的电压误差和相位误差，应小于表9规定的限值。 误差应在互感器的端子处测定，并须包含作为互感器固有元件的熔断器或电阻器的影响。 表9测量用电子式电压互感器的电压误差和相位误差限值 3、通用要求
电流互感器伏安特性的目的 电流互感器伏安特性原理 伏安特性中的“伏”就是电压，“安”就是电流，从字面解释，伏安特性就是电流互感器二次绕组的电压与电流之间的关系。如果从小到大调整电压，将所加电压对应的每一个电流画在一个座标系中（电压为纵座标，电流为横座标），所组成的曲线就称为伏安特性曲线。 由于电流互感器铁心具有逐渐饱和的特性，在短路电流下，电流互感器的铁心趋于饱和，励磁电流急剧上升，励磁电流在一次电流中所占的比例大为增加，使比差逐渐移向负值并迅速增大。由于继电器的动作电流一般比额定电流大好几倍，所以作为继电保护用的电流互感器应该保证在比额定电流大好几倍的短路电流下能够使继电器可靠动作。 根据继电保护的运行经验，在实际运行条件下，保护装置所用的电流互感器的电流误差不允许超过10%，而角度误差不超过7度。 为满足上面的要求，在电流互感器使用前，要作“电流互感器的10%误差曲线”，以确定其是否能够投入运行。实际工作中常常采用伏安特性法先测量电流互感器的伏安特性曲线，再绘出“电流互感器的10%误差曲线；同时，通过测量电流互感器的伏安特性曲线，还可以检查二次线圈有没有匝间短路。 试验时将互感器的一次线圈开路，在其二次线圈加电压，用电流表测得在该电压作用下流入二次线圈的电流，就得到电与电压的关系曲线，即为电流互感器的伏安特性曲线。 电流互感器伏安特性的测量可以用ED2000互感器特性综合测试仪 一试验目的 CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。 二试验方法 接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个PT读取电压 试验前应将电流互感器二次绕组引线和接地线均拆除。试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。通入的电流或电压以不超过制造厂技术条件的规定为准。当电压稍微增加一
一、TPS系列套管式电流互感器适用于全封闭组合电器（GIS）和变压器套管使用，为电力系统做电流、电能计量及继电保护与自动控制用。其性能完全符合GB1208-2006《电流互感器》和GB 16847-1997《保护用电流互感器暂态特性技术要求》. TPS级，一种低漏磁电流互感器，其性能由二次励磁特性和匝数比误差限值规定。 二、主要性能指标 准确级：TPS 额定负荷：30VA 额定一次电流：2500A 额定二次电流：1A 额定对称短路电流倍数Kssc：25 极性：减极性 绝缘电阻：>100MΩ 工频耐压：3KV?1min 工作电压：154kV 三、其他性能指标 一次时间常数Tp 二次时间常数Ts 工作循环：C-O或C-O-C-O 剩磁系数Kr≤10% 暂态误差≤10% 四、产品尺寸和外形 产品尺寸和外形符合技术要求确定，外形尺寸误差一般在±3mm以内. TPS产品照片
一、LRB系列套管式电流互感器适用于全封闭组合电器（GIS）和变压器套管使用，为电力系统做电流、电能计量及继电保护与自动控制用。其性能完全符合GB1208-2006《电流互感器》和GB 16847-1997《保护用电流互感器暂态特性技术要求》.电流互感器型号字母含义如下： L：电流互感器R：装入式B：带保护准确级.型号后面为所配套的GIS装置及变压器套管的电压等级的千伏数. 二、技术数据 准确等级：5P 额定负荷：20VA 额定一次电流：2500A 额定二次电流：1A 准确限值系数：20 极性：减极性 绝缘电阻：>100MΩ 工频耐压：3KV?1min 工作电压：154kV 三、产品尺寸和外形 产品尺寸和外形符合技术要求确定，外形尺寸误差一般在±3mm以内. LRB产品照片
互感器事业部作业指导书 电压互感器二次线绕制作业指导书 电流互感器二次线绕制作业指导书 电压互感器一次线绕制作业指导书 电流互感器一次线绕制作业指导书 焊接作业指导书 模具安装作业指导书 环氧浇注作业指导书 硅橡胶浇注作业指导书 环氧浇注产品后整理作业指导书 环氧浇注设备操作规范 环氧浇注产品固化操作规范 气焊工安全操作规范 绕线机安全操作规范 铜焊机安全操作规范 硅橡胶浇注设备安全操作规范 货运电梯安全操作规范 原材料检验规范 成品出厂检验标准 互感器事业部作业指导书 电压互感器二次线绕制作业指导书 电流互感器二次线绕制作业指导书 电压互感器一次线绕制作业指导书 电流互感器一次线绕制作业指导书 焊接作业指导书 环氧树脂浇注用模具安装作业指导书 1.目的：做好绕组固定工作，保证绕组在模具型腔内牢固，绝缘距离符合要求。 2.工装设备：开口扳手，铁锤，十字改锥，直尺，脱模剂，腻子粉，等。 3.作业条件：绕组完成包扎与焊接。模具型腔内部刷好脱模剂。 4.作业步骤： a)根据不同的产品，确定安装步骤，领取使用的材料与安装具。 b)有固定夹件产品，要先把夹件牢固固定安装在模具上，螺栓与螺母在固定时，用硅 油在连接处润滑，并用锁母把安装孔螺母锁紧。 c)无固定夹件绕组，按照出线线端在P2侧规则，要先把接线板固定好，锁母大小与 螺栓孔大小一致。 d)把固定好接线板的模具，固定在模具的边模上注意上下左右的相对距离，对于35kV 产品，最小距离不小于20mm，10kV产品最小距离不小于10mm。 e)采用吊装方式作业的产品，吊装过程中要用白布带固定牢固，不能出现松动，对于 铁芯较重产品，可以加大白布带的用量。 f)有定位销、定位孔的模具，在合模的过程中，要确保不能出现错位合模与强制合模 现象。 g)检查一次绕组对模具、二次绕组之间的距离，10Kv产品，不应低于10mm，35KV 产品不应低于20mm，且一次绕组相对模具处于中心位置。 h)根据不同的出线情况，选取不同的二次出线板，对二次端子进行固定，螺栓加用锁
电流互感器介质损耗试验作业指导书 试验目的： 能有效发现绝缘受潮、劣化以及套管绝缘损坏等缺陷；测量电容型电流互感器末屏对地的tanδ主要是检查电流互感器底部和电容芯子表面的绝缘状况。 试验仪器： 泛华AI-6000E 自动抗干扰精密介损测试仪 试验接线： （1）一次绕组对末屏tanδ 1K1 N L1L2 HV Cx CT 介损仪1K22K12K23K13K2 4K14K2CT （2）末屏对地tanδ
1K1 N L1L2 HV Cx CT 介损仪1K22K12K23K13K2 4K14K2CT 屏蔽线 试验步骤： 1) 办理工作许可手续； 2) 向工作人员交代工作内容、人员分工、带电部位，进行危险点告知，并履行确认手续后开工； 3) 准备试验用的仪器、仪表、工具，所用仪器、仪表、工具应良好并在合格周期内； 4) 在试验现场周围装设围栏，打开高压警示灯，摆放温湿度计，必要时派专人看守； 5) 抄录被试电流互感器的铭牌参数； 6) 检查被试电流互感器的外观是否完好，必要时对套管进行擦拭和烘干处理； 7) 两人对电源盘进行验电，同时检测电源盘的漏电保护装置是否可靠动作；
8)将介损测试仪水平放稳； 9)按试验接线图进行接线； 10)确认接线正确后，试验人员撤到绝缘垫上，相关人员远离被试品； 11)大声呼唱，确认相关人员都在安全距离外，接通电源，打开仪器开关； 12)正确设置仪器的参数，一次绕组对末屏采用正接线，试验电压10kV，末屏对地采用反接线，试验电压2kV； 13)得到工作负责人许可后，按下“启动”按钮开始测量，测量完毕后记录测量数据； 14)关闭仪器开关，断开电源； 15)用放电棒对电流互感器充分放电； 16)拆除试验接线（先拆测量线，再拆接地线，拆接地线时先拆设备端，再拆接地端）； 17)整理仪器，记录温度和湿度，把仪器放回原位； 18)测量数值与标准或历史数据比较，判断是否合格，撰写试验报告。 试验标准： 交接标准： 1)互感器的绕组tanδ测量电压应为10 kV，末屏tanδ测量电压为2 kV；
.. .. 前言 尊敬的用户，非常感您选择使用威克电力技术科技的MF330互感器多功能测试仪系列产品，为了保护设备及人身安全，做实验前请仔细阅读使用说明书，严格按说明书规操作。 MF330互感器多功能测试仪是威克电力技术科技按照国家有关标准和规定，在认真分析用户需求的基础上，积累开发及运行经验，经过多次优化而设计出的伏安特性试验仪器设备。 威克电力技术科技是专业从事电力测试设备开发、生产和销售的高科技产业公司。公司经济基础雄厚，技术实力强大，勇于开拓创新。作为电力行业的新兴力量，公司本着以技术为依托、质量为生命、服务为根本的企业宗旨。涉足了励磁测试、二次测试、CT测试、直流系统测试等多个领域，短时间研发出了VIC多功能电气参数测试仪，以强大的功能、简洁的操作、稳固的质量一举填补了国电力技术的又一项空白。同时公司研发的继电保护测试仪、伏安特性测试仪、开关特性测试仪等已达到国一流水平。公司一贯遵循“技术领先，品质优良，服务至上”的宗旨，竭诚为全国电力系统提供别具特色的优良产品。 第一章装置主要技术特点 MF330互感器多功能测试仪是继电器保护和高压绝缘专业用来测试电流互感器和电压互感器的专门检测仪器特点如下： .. .. ..
全自动型测试仪只要设定最高输出电压和最大输出电流，不需设置记录步长，仪器即可从零开始自动升压或升流进行各种试验。试验中自动记录测试数据、描绘伏安特性数据、10%和5%误差曲线，并自动计算拐点值。省去了手动调压、人工记录整理、描曲线等烦琐步骤，极大的提高了测试效率。试验结果可以储存在机，可以现场打印、事后打印，也可用U盘取出传至电脑处理打印。操作快捷、简单、方便，容易掌握。 功能全面装置所具备的功能如下： 1：CT伏安特性测试仪部分的要求： 1.1能测量显示打印电流互感器的“伏安特性曲线”. 1.2 能测量电流互感器的“拐点”和“饱和点”，测量拐点和饱和点的励磁电压和 电流。 1.3 提供测量电源，外配升压器，电流量程0—2A，电压0—2500V。 1.4 在励磁界面能显示以下相关参数：编号，准确级，拐点电压和拐点电流。 1.5 伏安特性测量误差《=0.5%; 1.6 仪器能长期存储测量信息。便于查询和打印。 2：对变比要求： 2.1:能测量CT变比和绕组直阻，能显示测量结果，能存储。以便与技术要求比较。 2.2:进行CT极性和接线正确的检查，对错误的结果能进行提示接线错误。 PT试验： 电压互感器的电压变比测试 电压互感器的极性判别 电压互感器的伏安特性测试 电压互感器的空载误差 电压互感器的实际负荷的现场测试 单一电源，操作方便仅需单一输入电源，220V或380V自适应。。 拐点自动计算可以自动计算出CT（PT）伏安特性曲线的拐点值，并根据拐点值自动确定曲线各段的数据步长，因而曲线测量点整齐合理，方便做报告。 日期和时钟仪器自带有系统时间，试验时装置自动记录测试时间，以便于测试记录的存储与查看。
差动保护用的电流互感器需要满足两个条件，其一是稳态误差必须控制在10%误差范围之内，因为整定计算中采用的不平衡稳态电流是按10%误差条件计算。其二是暂态误差，影响电流互感器暂态特性的参数主要有：短路电流及其非周期分量，一次回路时间常数，电流互感器工作循环及经历时间，二次回路时间常数等。电流互感器剩磁对于饱和影响很大，当剩磁与短路电流暂态分量引起的磁通极性相同时，加重二次电流的畸变，因此电流互感器铁心中存在剩磁，则电流互感器可能在一次电流远低于正常饱和值即过早饱和。差动保护的暂态不平衡电流比稳态时大得多，仅在整定计算时将稳态不平衡电流增大二倍是不够安全的。采取抗饱和的办法是使用带有气隙的TPY级电流互感器。但是差动保护广泛使用的是P级电流互感器，对P级电流互感器规定允许稳态误差不超过10%，暂态误差必然要超过稳态误差，在实用上可在按稳态误差选出的技术规范基础上通过“增密”以限制暂态误差。采用增密的方法有以下几种[2]：（1）将准确限值系数增大二倍（允许短路电流为额定电流的倍数）；（2）将二次额定负担增大一倍；（3）增大二次电缆截面使二次回路的总电阻减半；（4）改用5P 级电流互感器（复合误差由10%降为5%）。目前110kV及以下电压等级均采用P级电流互感器，220kV变压器亦采用P级电流互感器或5P级、PR级（剩磁系数小于10%）电流互感器，因此差动保护需要采取抗电流互感器饱和的措施。500kV变压器在500kV侧、220kV 侧均用TPY级电流互感器，对于600MW大型发电机变压器组保护，500kV侧均采用TPY级电流互感器，在发电机侧已有TPY级电流互感器可选用。
电能表现场检验作业指导书 一、总则 1、适应范围 本作业指导书适应于新装及运行中高供高计的电力用户和发、供电企业间用于电量交易的电能计量装置的现场检验。 2、引用的标准和规程 a.JJG313-1994《测量用电流互感器检定规程》 b.JJG314-1994《测量用电压互感器检定规程》 c.JJG169-1993《互感器校验仪检定规程》 d.JJG1027-1991《测量误差及数据处理》 e.DL409-1991《电业安全工作规程》 f.DL/T448-2000《电能计量装置技术管理规程》 g.SD109-83《电能计量装置检验规程》 h.DL/T614-1997《多功能电能表》 i.DL/T725-2000《电力用电流互感器订货技术条件》 j.DL/T726-2000《电力用电压互感器订货技术条件》 k.JB/T5473-1991《仪用电压互感器》 3、名词和术语 3.1电能计量装置: 直接与电网连接用于计量电能量的一套装置,包括了电能表、计量用电压、电流互感器以及连接它们的二次回路的全部或其中的一部分。 3.2电能计量装置现场检验: 对电能计量装置在安装现场实际工作状态下实施的在线(电能表、电压互感器二次压降)或离线(电流、电压互感器)检测。 3.3电压互感器二次实际负荷: 电压互感器在实际运行中,二次所接的测量仪器以及二次电缆问及其与地线间电容组成的总导纳。
3.4电流互感器二次实际负荷: 电流互感器在实际运行中,二次所接测量仪器的阻抗、二次电缆和接点电阻的总有效阻抗。 3.5电压互感器二次回路压降 由于电压互感器二次回路电缆的电阻、刀闸和接点电阻造成相对于电压互感器二次端子与接入电能表对应端子之间的电压差,它是一个交流向量。 3.6合成误差: 计量用电流、电压互感器的比差和角差以及计量用电压互感器二次回路压降的正交分量、同相分量在测量功率时的误差合成。 3.7综合误差: 电能表误差和计量用互感器以及计量用电压互感器二次回路压降合成误差的代数和。 二、安全工作的一般要求 1、基本要求 1.1为了保证工作人员在现场试验中的人身安全和电力系统发、供、配电气设备的安全运行,必须严格执行《国家电网公司电力安全工作规程(变电站和发电厂电气部分)》。 1.2电气设备分为高压和低压两种: 高压电气设备:电压等级在1000V及以上者: 低压电气设备:电压等级在1000V以下者。 1.3工作人员工作中正常活动范围与带电设备的安全距离 电压等级(kV〉安全距离(m) 10及以下 0.35 20一35 0.60 60-110 1.50 220 3.00 330 4.00
电流互感器伏安特性及试验 伏安特性中的“伏”就是电压，“安”就是电流，从字面解释，伏安特性就是电流互感器二次绕组的电压与电流之间的关系。如果从小到大调整电压，将所加电压对应的每一个电流画在一个座标系中（电压为纵坐标，电流为横坐标），所组成的曲线就称为伏安特性曲线。 由于电流互感器铁心具有逐渐饱和的特性，在短路电流下，电流互感器的铁心趋于饱和，励磁电流急剧上升，励磁电流在一次电流中所占的比例大为增加，使比差逐渐移向负值并迅速增大。由于继电器的动作电流一般比额定电流大好几倍，所以作为继电保护用的电流互感器应该保证在比额定电流大好几倍的短路电流下能够使继电器可靠动作。 FA-102 CT伏安特性测试仪可以完成的试验包括： CT伏安特性试验、CT极性试验、CT 变比极性试验。仪器能自动计算CT的任意点误差曲线，CT变比比差等结果参数。 电流互感器伏安特性试验 一、试验目的 CT 伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。 二、试验方法 试验接线如图所示： 接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达 400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个 PT 读取电压。 试验前应将电流互感器二次绕组引线和接地线均拆除。试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。通入的电流或电压以不超过制造厂技术条件的规定为准。当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验。试验后，根据试验数据绘出伏安特性曲线。
电流互感器伏安特性试验 阿德 一试验目的 CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。 二试验方法 试验接线如图所示： SVERKER650 二次 接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个PT读取电压。(如果有FLUKE87型万用表，由于其可测最高交流电压为4000V，可用它直接读取电压而无需另接PT。) 试验前应将电流互感器二次绕组引线和接地线均拆除。试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。通入的电流或电压以不超过制造厂技术条件的规定为准。当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验。试验后，根据试验数据绘出伏安特性曲线。 三注意事项 1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。 2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。若有显著降低，应检查二次绕组是否存在匝间短路。当有匝间短路时，其曲线开始部分电流较正常的略低，如图中曲线2、3所示（指保护CT有匝间短路,曲线2为短路1匝，曲线3为短路2匝），因此，在进行测试时，在开始部分应多测几点。 3.电流表宜采用内接法。 4.为使测量准确，可先对电流互感器进行退磁，即先升至额定电流值，再降到0，然后逐点升压。 四典型U-I特性曲线
电压互感器的选取 首先必须知道电压互感器（PT,电压互感器有四级，0.2 0.5 .1.3 ，5 ）的作用： 1.用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，二 2.次侧接测量仪表、继电保护。 3.用来在线路发生故障时保护线路中的贵重设备、电机和变压器。 4.使用电压互感器可以将高电压与电气工作人员隔离 选择原则： 1.5kV及以下多制成户内式;35kV以上则制成户外式。 2.35kV及以上不能制成三相式 3. 干式电压互感器结构简单、无着火和爆炸危险，但绝缘强度较低，只适用于6kV以下的户内式装置;浇注式电压互感器结构紧凑、维护方便，适用于3kV~35kV 户内式配电装置;油浸式电压互感器绝缘性能较好，可用于10kV以上的户外式配电装置;充气式电压互感器用于SF6全封闭电器中 4.一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，电压互感器二次侧不允许短路 5常见的四种接线方式。 (1).用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式。 (2).用两台单相互感器接成不完全星形，也称V-V接线，用来测量各相间电压，但不能测相对地电压，广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。 (3).用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用。用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。 (4).在3~60KV电网中，通常采用三只单相三绕组电压互感器或者一只三相五柱式电压互感器的接线形式。必须指出，不能用三相三柱式电压互感器做这种测量。当系统发生单相接地短路时，在互感器的三相中将有零序电流通过，产生大小相等、相位相同的零序磁通。在三相三柱式互感器中，零序磁通只能通过磁阻很大的气隙和铁外壳形成闭合磁路，零序电流很大，使互感器绕组过热甚至损坏设备。而在三相五柱式电压互感器中，零序磁通可通过两侧的铁芯构成回路，磁阻较小，所以零序电流值不大，对互感器不造成损害。
1．概述 2．技术条件 3．结构原理 4．操作准备 5．操作顺序及方法6．使用规则和注意事项7．维护保养
1 概述 本规程依据《 JJG 313-94 测量用电流互感器检定规程》和电流互感器、互感器校验仪使用说明书编写而成。 2 技术条件 检定工作环境温度10～35℃，相对湿度:≤80%,由外界电磁场引起的测量误差不大于被检电压互感器误差极限的1/20；电源及调节设备应有足够的容量和调节细度，电源的频-率应为50±0.5Hz(60±0.6 Hz),波形畸变系数应不超过5%;用于检定的设备的电磁场引起的测量误差应不大于被检电压互感器误差极限的1/10;标准设备必须符合检定规程的要求。 3 仪器（装置）结构原理 便携式成套互感器校验装置集调压器、升流器、CT负载箱、标准CT为一体,调压器和升流器提供检定所需的各种电流,根据被检电流互感器的变比选择具有同样变比的标准电流互感器。将标准电流互感器的一次侧的极性端与被检电流互感器的一次侧的极性端对接,然后升流器的输出端与标准电流互感器的一次侧的非极性端，被检电流互感器的一次侧的非极性端连接;将标准电流互感器的二次侧的极性端与被检电流互感器的二次侧极性端对接后接入互感器校验仪的K端，标准电流互感器的二次侧的非极性端接入互感器校验仪的TO端，被检电流互感器的二次侧的非极性端经电流负载箱接入互感器校验仪的Tx端，互感器校验仪比较这两个电流的大小和相位就可测量出被检电流互感器的比差和角差。 互感器校验仪工作原理简图
4 操作准备 4.1 对被检电流互感器外观检查。 4.1.1用万用表测量电流互感器二次侧绕组，不允许开路。 4.2 对被检电流互感器进行绝缘电阻的测定。 4.2.1用1000V的绝缘电阻表摇绝缘，电流互感器一次绕组对二次绕组的绝缘电阻不小于5MΩ. 4.3 对被检电流互感器进行工频耐压试验，新制造和修理后的电压互感器要做工频耐压试验. 4.3.1新制造的并用于电力系统中的电流互感器，其工频试验电压和试验方法，必须符合GB311-83《高压电气设备绝缘试验电压和试验方法》的规定。 4.3.2在试验室使用的电流互感器，经过小修或用户提出要求时方进行工频电压试验，试验电压按ZBY097-94中规定的80%进行，试验方法参照GB311-83的有关规定。 4.4 对被检电流互感器绕组级性检查。 4.4.1 根据被检电流互感器的变比和额定二次负荷选择标准电流互感器、升流器和电 流负载箱。 4.4.2 根据互感器校验仪接线图连接导线。 4.4.3 确认接线无误，设定电流负载箱负载值和互感器校验仪的各个开关的位置。 4.4.4 接好线后，应先给少许电流测试互感器二次是否接反（接反时校验仪报警），如若反接则需更正。 5 操作方法及顺序 5.1 根据使用说明书提供的退磁方法进行退磁，若说明书没有提供退磁方法，可选一 合适的方法进行退磁，按照选定的退磁方法接好线并有他人检查无误后，所有人员退出试验台进入屏蔽间后方可送电。 5.2 按照检定电流互感器的接线图接好线并有他人检查无误后，所有人员必须远离被检互感器后方可送电。 5.3送电后，应先选择好测量所需的挡位，然后给少许电流测试互感器二次是否接反（接反时校验仪报警），如若反接则需更正，尽快将电流降到零停电后检查接线。 5.4 将功能开关转到测量位置，测量被检电流互感器的比差和角差，根据检定规程的要求在一定负载下分别通过5%、10%、20%、100%、120%电流，可直接从校验仪上读取电流百分比、比差及角差。 5.5被检电流互感器的所有变比检定完毕后可按贮存功能键进行数据贮存，方便以后数据掉调出查询或打印。 5.6 多变比的电流互感器，所有的电流变比都应检定，穿心式电流互感器可以在每一 安匝比下只检定一个电流比。 6 使用规则和安全注意事项
中国南方电网有限责任公司电网建设施工作业指导书 第 4 部分：电气试验 20 第 4 部分：电气试验 干式电流互感器交接试验 作 业指 导书 编码：BDYCSY-ZW-03
中国南方电网有限责任公司电网建设施工作业指导书 第 4 部分：电气试验 21 目 次 1 适用范围 ················································································································································· 19 2 编写依据 ················································································································································· 19 3 作业流程 ................................................................................................................................................. 19 4 安全风险辨析与预控 .............................................................................................................................. 20 5 作业准备 ................................................................................................................................................. 21 6 作业方法 ................................................................................................................................................. 21 7 质量控制措施及检验标准 .. (22)
电流互感器伏安特性试验 及数据分析 Prepared on 22 November 2020

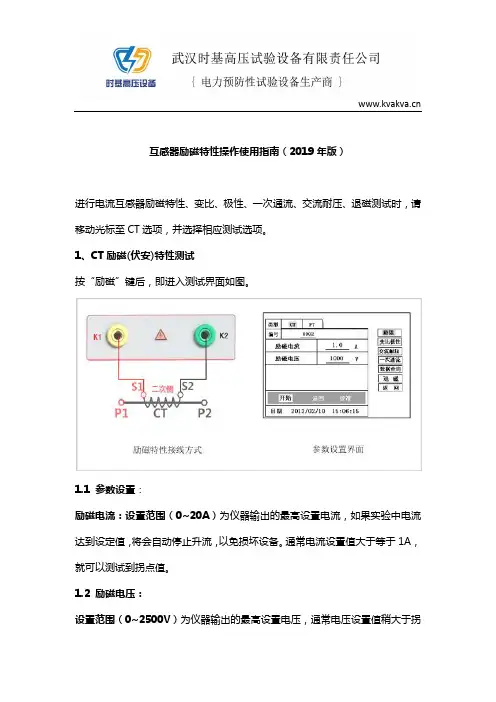

电流互感器伏安特性试验及数据分析 一、CT伏安特性试验概述 CT伏安特性：是指在电流互感器一次侧开路的情况下，电流互感器二次侧励磁电流与电流互感器二次侧所加电压的关系曲线，实际上就是铁芯的磁化曲线，即该曲线在初始阶段表现为线性，当铁芯磁化饱和拐点出现时，该曲线表现为非线性。 试验的主要目的：一是检查新投产互感器的铁芯质量，留下CT原始实验数据；二是运行CT停运检验维护时（通常配合机组大修时进行）通过鉴别磁化曲线的饱和程度即拐点位置，以判断运行一定时期后互感器的绕组有无匝间短路等缺陷，以便及时发现设备缺陷，确保设备安全运行。三是对差动保护CT 精度有要求的进行10%误差曲线校核。 二、原理接线 （1）通常情况下电流互感器的电流加到额定值时，电压已达400V以上，用传统试验设备试验时，调压器无法将220V电源升到试验电压，必须使用一个升压变(其高压侧输出电流需大于电流互感器二次侧额定电流)升压，一个PT或万用表读取电压。由于万用表可测最高交流电压为5000V，故可用它直接读取电压而无需另接PT。 （2）利用CT伏特性测试仪试验时，CT伏安特性测试仪一般电压可升至 2500V，且具备数字电压、电流显示功能，部分测试仪具备数据处理功能,可直接打印出CT特性曲线。 三试验过程及注意事项
（1）试验前，应将电流互感器二次绕组引线和CT接地线均应拆除，做好防止接地的可靠安全措施，即保证试验时CT各相别可靠独立于应用设备，否则可能造成设备的损坏。 （2）试验时，一次侧可靠开路，从CT二次侧施加电压，参考CT额定电流预先选取几个电流点，一般取10个电流点，即每10%额定电流为一个电流点，逐点读取记录或储存相应电压值、电流值,每个点必须从零开始升压升流,以消除互感器内的剩磁,保证测量数据的准确性。 （3）通入的电流或电压以不超过制造厂技术条件的规定为准，电压应不得高于CT匝间绝缘要求电压。当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验，该点即为拐点电压。 （4）试验后，根据试验数据绘出或打印伏安特性曲线，对应相应CT初始伏安特性曲线或最近测量的伏安特性曲线进行比对分析。 （5）恢复电流互感器二次绕组引线和CT接地线以及其它临时安全措施。 四、数据分析 1、电流互感器10%误差曲线校核：只对继电保护有要求的CT二次绕组进行，一般对差动保护用CT要求必须满足10%误差曲线要求。 2、测得的伏安特性曲线与出厂的伏安特性曲线或最近的测量伏安特性曲线比较，拐点电压不应有显着降低。若有显着降低，应检查二次绕组是否存在匝间短路。 3、当CT工作在正常伏安特性曲线的线性非饱和区域时，所测电流包括CT的励磁电流Ie及流过CT直阻的电流I2两部分，在此区域随着所加电压的
继电保护对电流互感器暂态特性的要求张熊熊 摘要：互感器是连接电力系统一次侧和二次侧的重要设备，对电网中的电压、 电流等信号的进行实时测量和监测，并为电力系统继电保护装置提供输入信号， 对继电保护装置的正确动作具有非常重要的作用。电流互感器的暂态特性对保护 的正确动作与否,息息相关,如电流互感器的暂态特性与保护的动作原理不相适应时,会引起保护的误动作或拒绝动作。本文着重讨论继电保护对电流互感器暂态特 性的要求。 关键词：继电保护；电流互感器；暂态特性 1电流互感器的暂态特性和饱和过程 当电流互感器发生一次系统短路现象时，描述系统一二次侧的电流以及励磁 电流、铁心磁通密度和暂态误差大小的变化特性称为电流互感器的暂态特性。为 了便于分析，先作如下假设： （1）短路故障发生时分析电流互感器的暂态特性，不考虑其铁心饱和现象，认为仍然处在磁化曲线的直线部分，此时励磁电感L0是一个定值。 （2）忽略运行过程中电流互感器的铁心损耗部分，就可以认为励磁电阻的大小是0，因此铁心合成磁通和励磁电流大小是成正比关系的。 （3）假设电流互感器处于不饱和的状态，且电路中元件参数不变，则此电路近似为线性的。 （4）不考虑二次漏抗或负荷电抗。 （5）当电流互感器的一次侧空载运行时，设此时发生短路故障时，则短路阻抗角的值为，把一次侧的短路电流值折算到二次侧可得： （1-1） 其中，为一次稳态短路电流幅值折算到二次侧后的值； Ip为流过电流互感器一次侧绕组的稳态短路电流的有效值； Tp是电流互感器的一次侧系统的时间常数，计算此值大小时，运用发性短路 故障时，一次侧系统中的电感和电阻之比。 θ是发生短路故障时电流的初始相位角，而cosθ是系统的全偏移系数。 从理论上讲，当系统发生短路的一瞬间，其初始相位角，此时一次侧回路中 会出现非周期性的直流分量，其幅值为最大值，一次侧的短路电流会发生全偏移。但在实际工程中，由于系统发生故障时，其初始相位角并不在这一时刻，因此， 作者分析时，把最坏的情况计算进去，故设偏移系数cosθ=1，此时上式(1-1)可进 行改写：（1-2） 从式（1-2）中可以看出，引起电流发生暂态变化的主要原因是由于指数信号 产生的非周期分量。当时间常数Tp越大时，则θ值就会越接近于0，此时非周期分量对电流所产生的影响就越大。若忽略运行时电流互感器的铁心损耗、一次侧 绕组的漏抗和电阻，则有（1-3） 其中Ip（t）用式（1-1）表示，则式（1-2）和（1-3）联立可得励磁电流 （1-4） 式中Tb为二次负载回路时间常数，Tb=Ls/Rs； Ts为二次闭合回路时间常数，Ts=（Le+Ls）/Rs； 为二次负载回路阻抗角，； 为二次闭合回路阻抗角， 式（1-4）可以看出，励磁电流共有四部分组成：一是具有周期变化的电流分
互感器试验作业指导书 一、适用范围 本作业指导书适应于35kV及以上电磁式、电容式互感器的交接或预防性试验。 二、引用的标准和规程 GB50150-91《电气设备交接及安装规程》 DL/T596-1996《电力设备预防性试验规程》 高压电气设备试验方法 制造厂说明书 三、试验仪器、仪表及材料 1 2 四、安全工作的一般要求 1.必须严格执行DL409-1991《国家电网公司电力安全工作规程》及市公司相关安全规定。 2.现场工作负责人负责测试方案的制定及现场工作协调联络和监督。 五、试验项目 1.绝缘电阻的测量 1.1试验目的 有效发现设备整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷 1.2该项目适用范围 电流和电压互感器交接、大修后试验和预防性试验
1.3 试验时使用的仪器 2500V 兆欧表、1000V 兆欧表或具有1000V 和2500V 档的电动绝缘兆欧表 1.4 测量步骤 1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。放电时应用绝缘棒等工具进行，不得用手碰触放电导线。 1.4.2一次绕组用2500V 兆欧表测量，二次绕组用1000V 兆欧表测量。测量时，被测量绕组短接至兆欧表，非被试绕组均短路接地。 1.4.3用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。 1.4.4兆欧表上的接线端子“E ”接被试品的接地端，“L ”接高压端，“G ”接屏蔽端。采用屏蔽线和绝缘屏蔽棒作连接。将兆欧表水平放稳，当兆欧表转速尚在低速旋转时，用导线瞬时短接“L ”和“E ”端子，其指针应指零。开路时，兆欧表转速达额定转速其指针应指“∞”。然后使兆欧表停止转动，将兆欧表的接地端与被试品的地线连接，兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空(不接试品)，再次驱动兆欧表或接通电源，兆欧表的指示应无明显差异。然后将兆欧表停止转动，将屏蔽连接线接到被试品测量部位。 1.4.5驱动兆欧表达额定转速，或接通兆欧表电源，待指针稳定后(或60s)，读取绝缘电阻值。 1.4.6读取绝缘电阻后，先断开接至被试品高压端的连接线，然后再将兆欧表停止运转。 1.4.7断开兆欧表后对被试品短接放电并接地。 1.4.8测量时应记录被试设备的温度、湿度、气象情况、试验日期及使用仪表等。 2. 极性检查 2.1 该项目适用范围 电流互感器交接试验、大修时 2.2 试验时使用的仪器 毫伏表，干电池等 2.3 测量步骤 极性检查试验接线如图1所示，当开关S 瞬间合上时，毫伏表的指示为正，指针右摆，然后回零，则L 1和K 1同极性。 装在电力变压器套管上的套管型电流互感器的极性关系，也要遵循现场习惯的标法，即“套管型电流互感器二次侧的始端a 与套管上端同极性”的原则。因为套管型电 流互感器是在现场安装的，因此应注意检查极性，并做好实测记录。 3. 励磁特性试验 3.1 试验目的 可用此特性计算10％误差曲线，可以校核用于继电保护的电流互感器的特性是否符合要求，并从励磁特性发现一次绕组有无匝间短路。 3.2 该项目适用范围 电流互感器的交接试验 3.3 试验时使用的仪器 调压器、电压表、电流表等 3.4 测量步骤 图1 电流互感器极性检查接线图
CT电流互感器伏安特性的目的 电流互感器伏安特性原理 伏安特性中的“伏”就是电压，“安”就是电流，从字面解释，伏安特性就是电流互感器二次绕组的电压与电流之间的关系。如果从小到大调整电压，将所加电压对应的每一个电流画在一个座标系中（电压为纵座标，电流为横座标），所组成的曲线就称为伏安特性曲线。 由于电流互感器铁心具有逐渐饱和的特性，在短路电流下，电流互感器的铁心趋于饱和，励磁电流急剧上升，励磁电流在一次电流中所占的比例大为增加，使比差逐渐移向负值并迅速增大。由于继电器的动作电流一般比额定电流大好几倍，所以作为继电保护用的电流互感器应该保证在比额定电流大好几倍的短路电流下能够使继电器可靠动作。 根据继电保护的运行经验，在实际运行条件下，保护装置所用的电流互感器的电流误差不允许超过10%，而角度误差不超过7度。 为满足上面的要求，在电流互感器使用前，要作“电流互感器的10%误差曲线”，以确定其是否能够投入运行。实际工作中常常采用伏安特性法先测量电流互感器的伏安特性曲线，再绘出“电流互感器的10%误差曲线；同时，通过测量电流互感器的伏安特性曲线，还可以检查二次线圈有没有匝间短路。 试验时将互感器的一次线圈开路，在其二次线圈加电压，用电流表测得在该电压作用下流入二次线圈的电流，就得到电与电压的关系曲线，即为电流互感器的伏安特性曲线。 电流互感器伏安特性的测量可以用ED2000互感器特性综合测试仪 一试验目的 CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。 二试验方法 接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个PT读取电压 试验前应将电流互感器二次绕组引线和接地线均拆除。试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。通入的电流或电压以不超过制造厂技术条件的规定为准。当电压稍微增加一
