第3章供配电网电能质量限值计算
3.1供配电网电能质量限值的定义
对供配电电网特定供电点的供电指标限值和用电质量指标限值称之为该供电点的电能质量限值。
供配电网电能质量限值不包括设备定型试验时对无条件接入公用低压供电系统的设备的电磁兼容限值（谐波电流发射限值和电压波动和闪烁的限制）。
供配电网供电质量指标限值包括供电电压偏差限值、电力系统频率偏差限值、三相电压不平衡度限值、电压波动和闪变限值、谐波电压限值、间谐波电压限值、电压暂降限值等。
供配电网用电质量指标限值包括负序电流限值、波动负荷产生的电压闪变限值、谐波电流限值、单个用户引起的间谐波电压限值、功率因数限值、有功冲击限值等、。
用电质量恶化是使供电质量变差的主要因素，因此用户对电网电能质量的干扰水平常用用电质量指标衡量。
3.2供配电网电能质量限值计算的必要性
严格地控制用户或电力设备对电网的干扰水平和提高电网供电的电压质量需要较高的电网控制和管理成本，但是可以降低电网损耗，净化电网和电力设备的运行环境，使电网和电力设备更加安全高效运行，降低电力设备的设计制造费用。反之，如果放宽用户或电力设备对电网的干扰和降低电网供电的电压质量则会降低电网控制和管理成本，但是将使电网损耗增大，电网和电力设备运行环境恶化，增加电网和电力设备的运行故障，增大电力设备的设计制造难度和费用。
为了协调维护电力公司、用户和电力设备制造商三者之间的利益，以在整体社会成本最小的条件下，把电能质量控制在允许的范围内，需要一套统一而且完整的电能质量标准。电能质量限值计算实际上就是在相关各方的权利和利益平衡的基础上，按照标准为相关各方提供一个共同的遵守规范，进而在整个社会成本最小的条件下，通过相关各方的合作，在电力公司、电力用户和电力设备三者之间实现最大的兼容。
3.3供配电网电能质量考核
3.3.1公用电网公共连接点的电能质量考核（电网公司内部管理考核）
（1）考核点
公用电网公共连接点PCC,如图3.1中的A点。
（2）供电质量考核
考核对象：电网公司；
考核内容
考核PCC的供电电压偏差、电力系统频率偏差、三相电压不平衡度、电压波动和闪变、谐波电压、间谐波电压是否在公用电网电能质量标准规定的限值以内。
（3）用电质量考核
考核对象：电网公司。
考核内容：
考核全部用户注入PCC的负序电流和谐波电流、波动负荷产生的电压波动与闪变是否在公用电网电能质量标准规定的限值以内，
考核PCC的功率因数、有功冲击是否在企业标准或相关规定或供用电合同规定的限值以内。
图3.1 电能质量考核点分布图
（4）公用电网电能质量标准
GB/T 14549 电能质量公用电网谐波；
GB/T 12325 电能质量供电电压偏差；
GB/T 15945 电能质量电力系统频率偏差；
GB/T 12326 电能质量电压波动和闪变；
GB/T 15543 电能质量三相电压不平衡；
GB/T 18481 电能质量暂时过电压和瞬态过电压；
GB/T 24337 电能质量公用电网间谐波。
3.3.2公用电网单用户供电关口的电能质量考核（供用电双向考核）
单用户指接于公用电网供电母线上的单条线路供电的用户。
（1）考核点
公用电网单用户供电关口, 如图3.1中的B点。
（2）供电质量考核
同3.3.1（2）。
（3）用电质量考核
考核对象：接于公共供电母线的单个用户；
考核内容
考核单个用户注入PCC的负序电流和谐波电流、波动负荷产生的电压波动与闪变、单个用户在PCC点产生的间谐波电压是否在公用电网电能质量标准规定的限值以内，考核B点的功率因数、有功冲击是否在企业标准或相关规定或供用电合同规定的限值以内。
3.3.3用户供配电网内部公共连接点的电能质量考核（用户内部管理考核）
（1）考核点
用户供配电网内部公共连接点，如图3.1中的C点(高压或中压公共连接点)和E点（中压或低压公共连接点）。,
（2）供电质量考核
考核对象：用户供配电技术管理部门；
考核内容
考核供电电压偏差、电力系统频率偏差、三相电压不平衡度、电压波动和闪变是否在
公用电网电能质量标准规定的限值以内,
考核间谐波电压是否在企业标准规定的限值以内，
对于与高压或中压系统，考核谐波电压是否在电磁兼容限值标准规定的规划水平以内，对于低压系统，考核谐波电压是否在电磁兼容限值标准规定的电磁兼容水平以内。
（3）用电质量考核
考核对象：用户供配电技术管理部门；
考核内容
全部负荷注入对应的C点（和E点）的负序电流、波动负荷在对应的C点（和E点）产生的电压闪变限值是否在公用电网电能质量标准规定的限值以内，
全部负荷注入对应的C点（或E点）的谐波电流是否在IEEE 519 Harmonic Limits规定的发射水平的指标限值以内，
C点（和E点）的功率因数、有功冲击是否在企业标准或相关规定或供用电合同规定的限值以内。
（4）电磁兼容限值标准
GB17625.1 电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）；
GB17625.2 电磁兼容限值对额定电流不大于16A的设备在低压供电系统中产生的电压波动和闪烁的限值；
GB/Z17625.3 电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限值；
GB/Z17625.4 电磁兼容限值中高压电力系统中畸变负荷发射限值的评估；
GB/Z17625.5电磁兼容限值中高压电力系统中波动负荷发射限值的评估；
GB/Z17625.6 电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的谐波电流的限值；
3.3.4用户供配电网单负荷供电关口的电能质量考核（供用电双向考核）
单负荷指接于用户供电母线上的单条线路供电的设备集成。
（1）考核点
用户供配电网单负荷供电关口，如图3.1中的D点（高压或中压单负荷供电关口）和F 点（中压或低压单负荷供电关口）。
（2）供电质量考核
考核对象
用户供配电技术管理部门；
考核内容
考核供电电压偏差、电力系统频率偏差、三相电压不平衡度、电压波动和闪变、谐波电供电电压偏差、电力系统频率偏差、三相电压不平衡度、电压波动和闪变是否在公用电网电能质量标准规定的限值以内,
考核间谐波电压是否在企业标准规定的限值以内，
对于与高压电网，考核谐波电压是否在电磁兼容限值标准规定的规划水平以内，
对于中低压电网，考核谐波电压是否在电磁兼容限值标准规定的电磁兼容水平以内，对于中低压电网，考核电压暂降是否在企业标准或相关规定或供用电合同规定的限值以内。
（3）用电质量考核
考核对象：单负荷；
考核内容
考核单个负荷注入C点（和F点）的负序电流、波动负荷产生的电压闪变限值是否在公用电网电能质量标准规定的限值以内，
单个负荷在C点（和F点）产生的间谐波电压限值是否在公用电网电能质量标准规定的限值以内，
单个负荷注入对应的C点（或E点）的谐波电流是否在IEEE 519 Harmonic Limits规定的发射水平的指标限值以内，
C点（和F点）功率因数、有功冲击是否在企业标准或相关规定或供用电合同规定的限值以内。
3.4 供电电能质量限值计算
包括供电电压偏差、电力系统频率偏差、三相电压不平衡度、电压波动和闪变、谐波电压、电压暂降的限值计算。
3.4.1系统频率
（1）频率偏差限值
电力系统正常运行条件下频率偏差限值允许值为±0.2Hz。当系统容量较小时，偏差限值可以放宽到±0.5Hz。
（2）频率偏差的测量
采样信号：交流电压信号； 测量周期：10s ；
采样频率：单通道不小于6.4Z kH ； 单次分析窗口宽度：400ms ～1000ms 。 （3）频率合格率的统计方法
统计时间以s 为单位，计算公式如下：
=-
?频率超限时间
频率合格率（1）100%总运行统计时间
（4）适用考核点：公用电网公共连接点、公用电网单用户供电关口、用户供配电网内部公共连接点、用户供配电网单负荷供电关口。 3.4.2电压偏差 （1） 电压偏差限值
35kV 及以上供电电压正、负偏差绝对值之和不超过标称电压的10％。 20kV 及以下三相供电电压偏差为标称电压的±7％。 220V 单相供电电压偏差为标称电压的＋7％，－10％。
对供电点短路容量较小、供电距离较长以及对供电电压偏差有特殊要求的用户，由供、用电双方协商确定。
（2）测量方法
基本的测量时间窗口：10周波。
测量周期：1min, 电压偏差值为1min 内各次测量的平均值。 计算公式：
100%?电压测量值-系统标称电压
电压偏差（%）=
系统标称电压
（3）电压合格率统计 统计周期：周、月、季、年。 统计数据：每分钟测量值。 计算公式：
100%-
?电压超限时间
电压合格率（%）=（1）总运行统计时间
（4）适用考核点：公用电网公共连接点、公用电网单用户供电关口、用户供配电网内部公共连接点、用户供配电网单负荷供电关口。
3.4.3电压不平衡度
（1）电压不平衡度限值
电网正常运行时，负序电压不平衡度的95%概率大值不超过2%，最大值不得超过4%。低压系统零序电压限值暂不规定，但各项电压必须满足GB/T 12325的要求。
（2）测量方法
测量条件：电力系统正常运行的最小方式，不平衡负荷处于正常、连续工作状态，并包含不平衡负荷的最大工作周期。
基本的测量时间窗口：10周波。
测量周期：3s, 电压偏差值为3s内各次测量的方均根值。3s内测量次数不得少于6次。
测量间隔：1min.
统计周期：30min～60min，其值是各测量周期方均根值的最大值和95%概率大值。最大
值应不大于4%，95%概率大值不大于2%。
（3）适用考核点：公用电网公共连接点、公用电网单用户供电关口、用户供配电网内部公共连接点、用户供配电网单负荷供电关口。
3.4.4谐波电压
（1）公用电网谐波电压
谐波电压限值
公用电网谐波电压限制如表3.1所示，谐波限值计算参见《GB/T 14549 电能质量公用
电网谐波》。
测量方法
测量条件：电网正常供电的最小运行方式、且谐波源工作周期中产生的谐波量大的时段。
测量次数：根据谐波源的特点或测试分析结果，一般在100次以内选择测量次数。
基本的测量时间窗口：10周波。
测量周期：3s, 其值为各次测量值的方均根值。
测量间隔：1min.
统计周期：30min～60min，其值是各测量周期方均根值的95%概率大值。取95%概率大值判断是否超过国标限值。
表3.1 公用电网谐波电压限值
（2）用户高中压供配电网内部谐波电压规划值
谐波电压规划值：
按照GB/17625.4 《电磁兼容限值中、高压电力系统中畸变负荷发射限值的评估》规定的谐波电压规划水平指标限值确定。
MV、HV和EHV电力系统谐波电压规划水平的指标限值用标称电压的百分数表示见表3.2。
表3.2 MV、HV和EHV电力系统谐波电压规划水平的指标限值
口。
（3）用户中低压供配电网内部谐波电压电磁兼容值
按照GB/17625.4 《电磁兼容限值中、高压电力系统中畸变负荷发射限值的评估》规定的谐波电压兼容水平指标限值确定。
LV和MV系统的谐波电压电磁兼容水平指标用标称电压的百分数表示，见表3.3。
表3.3 LV和MV电力系统中谐波电压电磁兼容水平
口。
3.4.5间谐波电压
间谐波电压限值
220kV及以下电力系统公共连接点（PCC）各次间谐波电压含有率（%）限值规定如下：1000V及以下，<100H Z：0.2； 1000V及以下，100H Z～800H Z：0.5；
1000V及以上，<100H Z：0.16； 1000V及以下，100H Z～800H Z：0.4。
间谐波测量评估
测量条件：系统正常运行的最小方式且间谐波发生最大工况，当测量条件不能满足“系统正常运行的最小方式”的要求时，可将测量结果按短路容量折算。
评估要求：评估时间段大于24h，3S一个测量值，10分钟计算一个均方根值，24h统计一个95%概率大值，取三相中最大值作为评估依据。
3.4.6电压波动 （1）电压波动限值
各级电网电压在一定频度范围内的电压波动限值如表3.4所示。
表3.4 各级电网电压波动限值
表中公共连接点标称电压等级划分为：低压（LV ）：N U ≤1kV ；中压（MV ）：1kV ＜N U ≤35kV ；高压（HV ）：35kV ＜N U ≤220kV 。对于变动频度少于1次/日的电压波动限值还可放宽。对于随机性不规则的电压波动，如电弧炉负荷引起的电压波动，限值为HV 2.5%d =；
MV 3.0%d =； LV 3.0%d =。
（2）电压变动的测量
电压方均根值测量周期：10ms 。 电压变动测量周期：1h 。
（3）适用考核点：公用电网公共连接点、公用电网单用户供电关口、用户供配电网内部公共连接点、用户供配电网单负荷供电关口。 3.4.7电压闪变 （1） 电压闪变限值
各级电网长时电压闪变限值如表3.5所示。
表3.5 各级电网长时电压闪变限值 （2）电压闪变值的测量
短时间闪变值测量周期10min ；长时间闪变值测量周期2h ，持续监测周期为一周（168h ）。
长时电压闪变值的计算
lt P =
式中：
lt P —长时电压闪变值；
stj P —2h 内第j 个短时闪变值。
（3）闪变合格率统计方法 监测点闪变合格率：
=1-100%??
? ???
闪变超限时间监测点闪变合格率总运行统计时间
公用电网的闪变合格率
1
=
/n
n ∑电网闪变合格率(%)监测点闪变合格率
注：电压闪变监测点设在公共连接点上；n 为监测点数。
（4）适用考核点：公用电网公共连接点、公用电网单用户供电关口、用户供配电网内部公共连接点、用户供配电网单负荷供电关口。 3.4.8电压暂降
（1）电压暂降限值：以引起负荷保护断电的最小电压暂降值作为该负荷电源的电压暂降限值，一般用允许最大电压暂降深度和持续时间表示。 （2）适用考核点：用户供配电网单负荷供电关口。 3.5 用电电能质量限值计算
包括功率因数、有功冲击、负序电流、波动负荷产生电压闪变、谐波电流的限值计算、 3.5.1功率因数 （1）功率因数限值
公用电网公共连接点：月平均功率因数不小于0.95或按企业标准规定。 公用电网单用户供电关口：月平均功率因数不小于0.90或按企业标准规定。 用户供配电网内部公共连接点：月平均功率因数不小于0.90或按企业标准规定。 用户供配电网单负荷供电关口：电力设备额定功率大于等于100kW, 月平均功率因数不小于0.90或按企业标准规定；电力设备额定功率小于100kW, 月平均功率因数不小于0.85或按企业标准规定。
（2）月平均功率因数计算 计算周期：一个月。
计算方法：根据考核点前一个月的累计有功电量和累计无功电量（按负值正计原则累计无功电量）计算前一个月的月平均功率因数。 3.5.2有功冲击 （1）适用考核点
220kV 及以上电压等级的公用电网公共连接点和公用电网单用户供电关口。 （2）有功冲击限值L P ?(MW)计算
用户冲击负荷有功功率冲击限值可用下式计算
()G Lf G N
L
L S K K f f P ?+??=
?ρ
式中：
L f ?—用户冲击负荷引起的频率波动（Hz ）限值。
对接于公用电网公共连接点的全部冲击负荷引起的系统频率变化限值L f ?一般为±0.2Hz ，根据冲击负荷性质和大小以及系统的条件也可适当变动，但应保证近区电力网、发电机组和用户的安全、稳定运行以及正常供电；
对接于公用电网第i 用户供电关口冲击负荷引起的系统频率变化限值i L f ,?可按下式计算：L L i L i i L f P P K f ?????
=?max
,max ,,,，
i K ：第i 用户有功冲击系数，若第i 用户在接于公用电网公共连接点的全部用户中有功
冲击最大，则1=i K ，否则3.0=i K ～1（与接于公用电网公共连接点最大有功冲击用户的同时率越高，i K 取值越大）。
m ax ,L P ?：公用电网公共连接点的全部用户的最大有功冲击（MW ）。 m ax ,,i L P ?：公用电网第i 用户供电关口的最大有功冲击(MW)。
N f —系统频率标称值（Hz ），对于我国电力系统，N f =50Hz 。 G S —系统发电总容量（MW ）。
ρ—备用容量系数，ρ等于G S 与系统总负荷之比。
Gf K —发电机的功率频率静态特征系数。汽轮发电机组Gf K =16.7～25，水轮发电机组Gf K =25～50。
Lf K —电力系统负荷的频率调节效应系数，Lf K =1～3。
若有功冲击主要是由有功功率与频率无关的负荷（如照明、电弧炉、电阻炉、暂流负荷等）引起的，则Lf K =1～1.5。
若有功主要是由有功功率与频率一次方成正比的负荷（如机床、球磨机、往复式水泵、压缩机、卷扬机等）引起，则Lf K =1.5～2。
若有功冲击主要是由有功功率与频率的2～3次或更高次方成正比的负荷（如风机、水泵等）引起的，则Lf K =2～3。 （3）有功冲击测量方法
测量周期：当电源与负荷平衡遭到严重破坏时，均可能导致电力系统频率的变化。为此，系统调度部门都预先按电力系统的实际运行条件，制定相应的防止频率大幅度变化的措施。一般从频率开始变化，遏制措施起作用，至电源与负荷重新维持平衡，频率稳定与新运行点的全过程约为几秒至几十秒，因此有功功率冲击的测量周期为30s 。
测量方法：每10ms 进行一次有功功率的计算，有功冲击为30s 内有功功率最大值与最小值为min P 之差。
有功冲击最大值
在用户用电负荷有功冲击最严重的时段，连续测量24h ，取有功冲击最最大值作为评估依据。 3.5.3负序电流
（1）负序电流限值计算
21,2,2,U L L S
U I Z ε=
式中：
2
,U L ε—单个用户在公共连接点产生的负序电压限值：95%概率大值不超过1.3%，最大值
不超过2.6%。
1U —供电母线基波正序相电压；
2,S Z —系统基波负序阻抗。一般情况下，系统基波负序阻抗等于系统正序阻抗。 2,L I —单个用户注入系统的负序电流限值。
（2）测量方法及确认负序事件属性 统计分析
取测量时间段内单个用户2I 的95%概率大值、最大值及2U 对应值
判断2
I &流向 取单周期分析的电压和电流相量计算.
.
222.
2
U Z Z I α=
=∠
A ．若210.02U U >且20.03
B I I >（B I 为电流测量量程） a ． 18090α-?<<-?，则2I 由负荷流向系统；
b ．090α?≤
c ．9080α-?<≤-?，按照B 判断2I 的流向。 B ．若210.02U U ≤或20.03B I I ≤
a ．22,1.5S Z Z <，说明2Z 为系统的负序阻抗，则2I 由负荷流向系统；
b ．22,5S Z Z >，说明2Z 为负荷的负序阻抗，则2I 由系统流向负荷；
c ．2,22,1.55S S Z Z Z ≤≤，应综合考虑供电电压、负荷的不平衡特性及工程师的经验来确定2I 的流向。
事件属性确定
A 、若2I 是由负荷流向系统，且22,L I I >，则用户注入系统的负序电流超过规定限值，发生了不平衡用户危害公用电网的负序电流事件。
B 、若2I 是由系统流向负荷 a ．
210.06I I <且21
0.02U
U <，则没有发生负序电流事件或负序电压事件 b 、
210.06I I ≥且21
0.02U
U ≥则发生了供电负序电压超标而危害用户的负序电流事件 c 、
210.06I I ≥且21
0.02U
U <，则用户三相负荷严重不平衡。 （4）适用考核点：公用电网公共连接点、公用电网单用户供电关口、用户供配电网内部公
共连接点、用户供配电网单负荷供电关口。 3.5.4波动负荷产生的电压闪变
（1）波动负荷产生的电压闪变限值
全部波动负荷在PCC 点处产生电压长时闪变总限值（最大值）G 。
G =式中：
P L —PCC 点供电电压长时间闪变值lt P 的限值；
H L —上一电压等级供电电压长时间闪变值lt P 限值；
T —上一电压等级对下一电压等级的闪变传递系数，推荐为0.8。
（2）单个波动负荷接于PCC 处点产生电压长时闪变限值（最大值）i E
i E =式中：
i S —第i 个用户协议用电容量； t S —对第i 个用户供电容量；
F —波动负荷的同时系数，其典型值0.2~0.3F =，但要保证
i
t S S F
≤，否则应适当增大F 的取值。 （2）测量计算
lt P 测量周期：168h ，取测量结果的最大值。
测量接于PCC 点全部用户波动负荷退出一段时期内的电压长时间闪变值lto P 。 测量接于PCC 点第i 个用户波动负荷退出一段时期内的电压长时间闪变值,lto i P 。 全部用户波动负荷在PCC
点处产生电压长时间闪变值lt P ?=
第i 个单个用户波动负荷在PCC
点处产生电压长时间闪变值,lt i P ?=
（4）适用考核点：公用电网公共连接点、公用电网单用户供电关口、用户供配电网内部公共连接点、用户供配电网单负荷供电关口。 3.5.5谐波电流
（1）公用电网谐波电流
全部用户向公共连接点注入的谐波电流限值 如表3.6所示
表3.6 注入公共连接点的谐波电流允许值
注：220kV 基准短路容量取2000MVA 。
当公共连接点处的最小短路容量不同于基准短路容量时，可按下式修正表 4.4的电流允许值：
1
2
k n np k S I I S =
式中：
1k S —公共连接点的最小短路电容（MVA ）； 2k S —基准短路电容（MVA ）；
np I —表4.4中第n 次谐波电流允许值（A ）；
n I —短路电容为1k S 时的第n 次谐波电流允许值（A ）。
单个用户向注入公共连接点的谐波电流限值
在公共连接点处第i 个用户的第n 次谐波电流允许值（ni I ）按下式计算：
1/()S
i I I ni n S
t
α= 式中：
S—第i个用户的用电协议容量, MVA；
i
S—公共连接点的供电设备容量，MVA；
t
α—相位迭加系数，按表3.7取值。
表3.7 相位迭加系数
谐波源的叠加
两个谐波源的同次谐波电流在一条线路的同一相上迭加，当相位角已知时按下式计算：
I=
n
式中：
I—谐波源1的第n次谐波电流，A；
1n
I—谐波源2的第n次谐波电流，A；
n
2
θ—谐波源1和谐波源2的第n次谐波电流之间的相位角。
n
当相位角不确定时，可按（C5）式进行计算：
I
n
K为谐波源叠加计算系数，其值按表3.8选取。
式中n
表3.8 谐波源叠加计算系数
两个以上同次谐波电流迭加时，首先将两个谐波电流迭加，然后再与第三个谐波电流相迭加，以此类推。两个及以上谐波源在同一节点同一相上下引起的同次谐波电压迭加的计算也与前面类同。
适用考核点：公用电网公共连接点、公用电网单用户供电关口。
（2）用户供配电网谐波电流
谐波电流限值
根据IEEE 519 Harmonic Limits 有关规定，用户谐波配电网所连设备谐波电流发射水
平的指标限值由表3.9给出。
表3.9 IEEE 519电流畸变限制值
表中：①
SC 为被评估负荷接入点的最小短路电流；
L
为被评估负荷最大工作周期内
（15～30min）的最大基波电流；
h
I为h次谐波电流含量；THD为谐波电流总畸变率限值。
②偶次谐波限值为表列奇次谐波限值的25%。
适用考核点：用户供配电网内部公共连接点、用户供配电网单负荷供电关口。
3.5.6单个用户在PCC点产生的间谐波电压
（1）干扰限值
单个用户在220kV及以下电力系统公共连接点（PCC）上产生的各次间谐波电压含有率（%）限值规定如下：
1000V及以下，<100H Z：0.16； 1000V及以下，100H Z～800H Z：0.4；
1000V及以上，<100H Z：0.13； 1000V及以下，100H Z～800H Z：0.32；
（2）测量评估：同3.4.5
3.6电能质量限值计算中的几个问题
3.6.1公用电网中多个用户电能质量干扰限值的分配问题
国标中对接于公共连接点的多个用户对公用电网干扰限值分配是按照公平原则分配，协议用电容量越大，允许干扰限值越大。但多数情况下，每个用户对公用电网的干扰性质和干扰水平是不一致的，如果每个电能质量指标都是公平分配，会造成单个用户治理费用大，从而使整体社会成本太高。
对于负荷较固定的场合，只要保证全部用户的干扰限值不超标和用户的安全经济运行，在整体社会成本最小的条件下，可以对单个用户的干扰限值适当放宽。
举例如下:接于公共连接点的三个干扰用户分别为谐波源用户、无功波动用户和三相不平衡用户，按照国标给的公平原则分配干扰限值，三个干扰用户都超标，但三个用户总体对公共连接点的干扰并不超标。因此，在用户负荷相对固定的前提下，可以放宽各用户的干扰限值，从而节省了用户的电能质量治理费用。
3.6.2用户内部电网的电能质量限值
在保证中高压用户对公用电网公共连接点干扰限值在国标限值以内的前提下，中高压配电网用户的电压质量按照电磁兼容的规划水平管理，中低压子系统或设备对用户配电网的干扰限值按照电磁兼容的规划水平确定。对同一电能质量指标，国标比电磁兼容的规划水平严格，电磁兼容的规划水平比电磁兼容水平严格，因此按照上述方法确定中高压用户内部配电网的电能质量和干扰限值可以最大限度地会降低用户电能质量的技术和管理成本。
3.6.3提高电力设备的电磁兼容水平
随着技术进步，设备制造商提高设备的电磁兼容水平往往比供电方提高供电电压质量要经济的多。例如美国半导体制造商和电力公司合作后制定了一个国际半导体设备和材料组织（Semiconductor Equipment and Material Intonation，Inc SEMI）性能曲线，要求处理设备可以承受最大的电压下降为50%，而持续时不超过200ms的电压暂降，从而形成了半导体工业自己的电磁兼容标准。这种方式对其他谋求提高生产设备电磁兼容水平的其他用户而言，同样是重要的。
根据企业或行业的具体情况制定相应的电磁兼容标准，提高电力设备的电磁兼容水平，可以弱化电能质量问题，降低相应的技术和管理成本。
3.7电能质量限值计算案例
3.7.1计算案例1
如图3.1所示，供电变压器1T 容量为140MVA, 1T 的供电电压为220kV ，用户1的用电变压器2T 容量为80MVA ，供电母线电压1U 为110kV 。
（1）计算全部波动负荷在A 点产生的电压长时闪变限值A G 和用户1在A 点产生的电压长时闪变限值1,A E 。
（2）设1U 母线正常运行时的最小短路容量为2000MVA,,请计算用户1注入公共连接点A 的5次谐波电流限值,5,lim BA it I 。
（3）计算用户1注入公共连接点的基波负序电流限值,1,lim BA it I -。 解：（1）A G 和1,A E 。
220kV 的电压长时闪变限值0.8H L = A 点的电压长时闪变限值1P L = 220kV 对110kV 的闪变传递系数0.8T =
110kV 母线所带全部波动用户在A 点产生的电压长时间闪变限值
0.95A G ===
波动用户1在A 点产生的电压长时闪变限值（最大值）
1,0.950.80A E G === 式中：
2T S —第1个用户协议用电容量，对于波动负荷，用电变压器负载率较大，有时用户协
议用电容量等于用电变压器容量；
1T S —第1个用户供电容量；
1F —波动用户1的同时系数，典型取值范围为0.2～0.3,但波动用户1因用电容量比例
太大，因此我们取10.8F =。
（2）计算,5,lim BA it I
根据3.5.5（1）计算全部用户注入A 点5次谐波电流限值:
,5,lim 2000
9.625.6750
A it I A =
?=

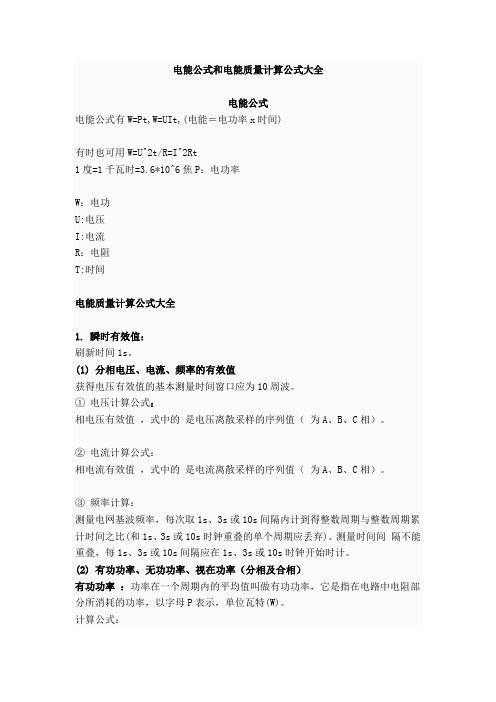

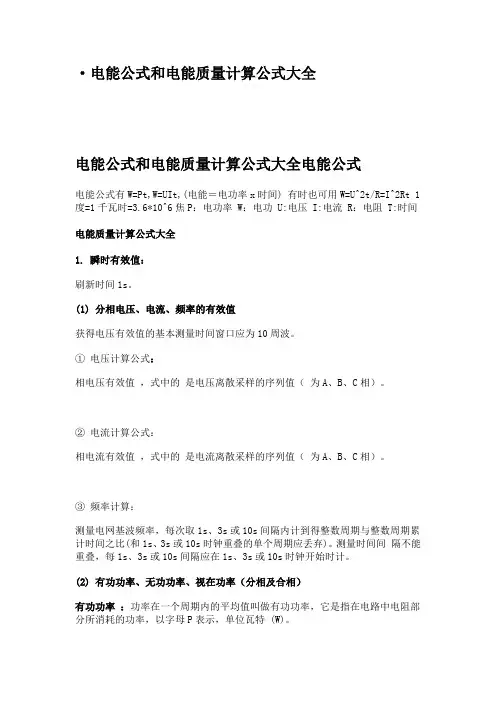

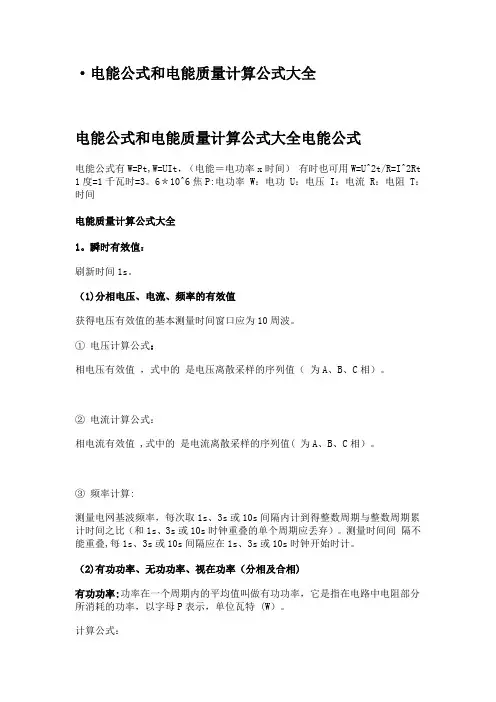

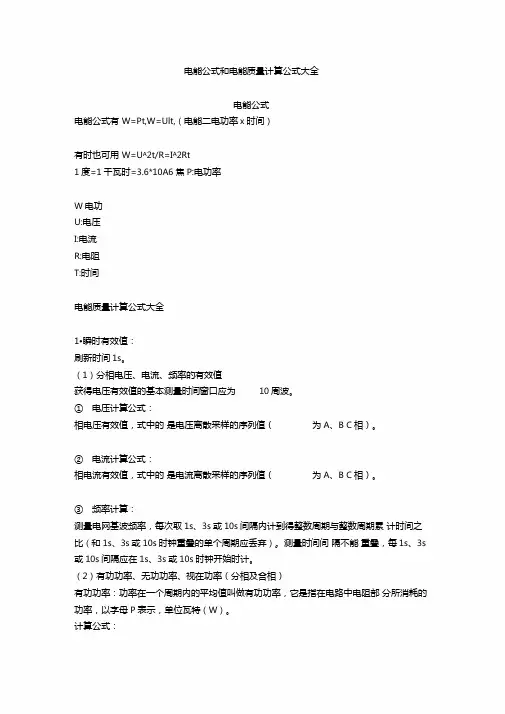

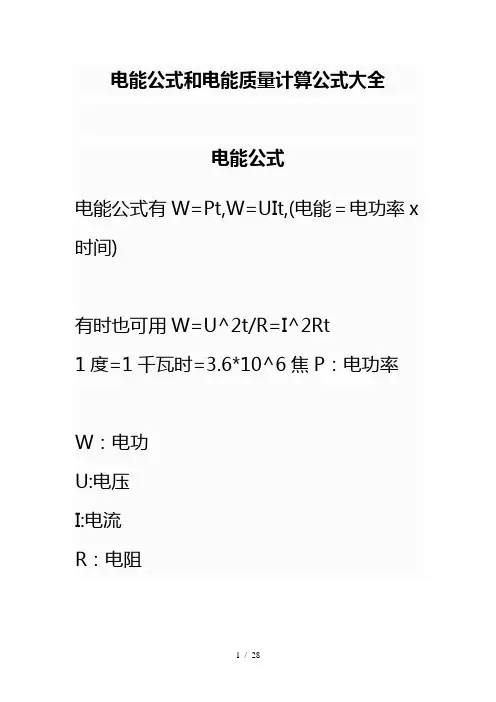

·电能公式和电能质量计算公式大全 电能公式和电能质量计算公式大全电能公式 电能公式有W=Pt,W=UIt,(电能＝电功率x时间) 有时也可用W=U^2t/R=I^2Rt 1度=1千瓦时=3.6*10^6焦P：电功率 W：电功 U:电压 I:电流 R：电阻 T:时间 电能质量计算公式大全 1.瞬时有效值： 刷新时间1s。 (1)分相电压、电流、频率的有效值 获得电压有效值的基本测量时间窗口应为10周波。 ① 电压计算公式： 相电压有效值，式中的是电压离散采样的序列值（为A、B、C相）。 ② 电流计算公式： 相电流有效值，式中的是电流离散采样的序列值（为A、B、C相）。 ③ 频率计算： 测量电网基波频率，每次取1s、3s或10s间隔内计到得整数周期与整数周期累计时间之比(和1s、3s或10s时钟重叠的单个周期应丢弃)。测量时间间隔不能重叠，每1s、3s或10s间隔应在1s、3s或10s时钟开始时计。 (2)有功功率、无功功率、视在功率（分相及合相） 有功功率：功率在一个周期内的平均值叫做有功功率，它是指在电路中电阻部分所消耗的功率，以字母P表示，单位瓦特 (W)。
计算公式： 相平均有功功率记为，式中和分别是电压电流离散采样的序列值（为A、B、C相）。 多相电路中的有功功率：各单相电路中有功功率之和。 相视在功率 单相电路的视在功率：电压有效值与电流有效值的乘积，单位伏安(VA)或千伏安(kVA)。 多相电路中的视在功率：各单相电路中视在功率之和。 相功率因数 电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S 计算公式： 多相电路中的功率因数：多相的有功功率与视在功率的比值。 无功功率：单相电路中任一频率下正弦波的无功功率定义为电流和电压均方根值和其相位角正弦的乘积，单位乏 (Var)。（标准中的频率指基波频率） 计算公式： 多相电路中的无功功率：各单相电路中无功功率之和。 (3)电压电流不平衡率(不平衡度) 不平衡度：指三相电力系统中三相不平衡的程度。用电压、电流负序基波分量或零序基波分量与正序基波分量的方均根百分比表示。电压、电流的负序不平衡度和零序不平衡度分别用、和、表示。 首先根据零序分量的计算公式计算出零序分量，如果不含有零序分量，则按照不含零序分量的三相系统求电压电流不平衡度。如果含有零序分量，则按照含有零
Q/CRP 华润电力控股有限公司企业标准 Q/CRP 1108.01.01-2017 _____________________________________________________________________________________________ 火力发电厂电能质量技术监督标准 2017-02-09发布2017-02-09实施华润电力控股有限公司发布
Q/CRP 1108.01.01—2017 目次 前言................................................................................ II 1 范围 (1) 2 规范性引用文件 (1) 3 术语与定义 (1) 4 符号、代号和缩略语 (1) 5 监督技术标准 (1) 5.1 规划设计阶段监督 (1) 5.2 运行阶段监督 (3) 5.3 监测设备检定、检验 (5) 6 监督管理要求 (5) 6.1 监督基础管理工作 (6) 6.2 日常管理内容和要求 (6) 6.3 各阶段监督重点工作 (9) 7 监督评价 (10) 附录A（规范性附录）技术监督不符合项通知单 (11) 附录B（规范性附录）电能质量技术监督资料档案格式 (12) 附录C（规范性附录）技术监督信息速报 (18) 附录D（规范性附录）电能质量技术监督月报编写格式 (19) 附录E（规范性附录）电能质量技术监督预警项目 (22) 附录F（规范性附录）技术监督预警通知单 (23) 附录G（规范性附录）技术监督预警验收单 (24) 附录H（规范性附录）技术监督动态检查问题整改计划书 (25) 附录I（规范性附录）电能质量技术监督工作评价表 (26) I
XX有限责任公司 排污许可申报总量计算办法 负责人： 审核人： 2017年月
目录 1 已分配总量控制指标 (2) 2 已有排污许可证许量 (3) 3 绩效核定排放量 (3) 利用小时确定 (3) 4 绩效值的确定 (5) 5 排污申报量计算 (7) 排放绩效计算污染物申报量公式 (7) 供热折算等效发量公式 (7) 特殊时段火电企业日许可排放量计算方法 (7) 公司单台机组SO2 、NOx 、烟尘排放量计算 (8) 供热量折算等效发电量计算 (8) 单台机组SO2总量指标计算 (8) 单台机组NOx 总量指标计算 (8) 单台机组烟尘总量指标计算 (8) 6公司排污许可欲申报量确定 (9) 1 已分配总量控制指标 XX环评审批于2004 年，污染排放量二氧化硫为3930 吨，无氮氧化物指标。国家环保部验收监测报告（验收文号）中的测算数据见表1-1。 表1-1 环评审批污染物总量一览表
注：利用小时数均以5500 小时计。 2 已有排污许可证许量 XX公司完成超低排放改造后，获得省颁发的排污许证（pws-XXXXX）有效期为2016年X月X日-2018年X月X日，排污许可量为COD:0吨/年；NH3-N: 0吨/年； SO2：吨/年；NO X：吨/年。 3 绩效核定排放量 利用小时确定 根据关于印发《建设项目主要污染物排放总量指标审核及管理暂行办法》中的建设项目主要污染物排放总量指标核定技术方法：火电机组所需替代的二氧化硫和氮氧化物排放总量指标采用绩效方法核定。 根据环保下发《关于开展火电、造纸行业和京津冀试点城市高架源排污
许可证管理工作的通知》中附件《火电行业排污许可证申请与核发技术规范》中“排放绩效法测算方法如下。发电锅炉、燃气轮机组SO2、NOx、烟尘的许可排放量根据机组装机容量和年利用小时数，采用排放绩效法测算。排放绩效分别按照《火电厂大气污染物排放标准》（GB13223），根据达到排放标准、特别排放限值要求进行确定。有地方排放标准的，按照地方排放标准对应的排放绩效测算。原则上，年利用小时数按照5000小时取值；自备发电机组和严格落实环境影响评价审批热负荷的热电联产机组按5500小时取值；若企业可提供监测数据等材料证明自备发电机组和热电联产机组前三年平均 利用小时数确大于5500 小时的，可按照前三年平均数取值”。
电能公式和电能质量计算公式大全 电能公式 电能公式有W=Pt,W=UIt,(电能＝电功率x时间) 有时也可用W=U^2t/R=I^2Rt 1度=1千瓦时=3.6*10^6焦P：电功率 W：电功 U:电压 I:电流 R：电阻 T:时间 电能质量计算公式大全 1.瞬时有效值： 刷新时间1s。
(1)分相电压、电流、频率的有效值 获得电压有效值的基本测量时间窗口应为10周波。 ①电压计算公式： 相电压有效值，式中的是电压离散采样的序列值（为A、B、C相）。 ②电流计算公式： 相电流有效值，式中的是电流离散采样的序列值（为A、B、C相）。 ③频率计算： 测量电网基波频率，每次取1s、3s或10s间隔内计到得整数周期与整数周期累计时间之比(和1s、3s或10s时钟重叠的单个周期应丢弃)。测量时间间隔不能重叠，每1s、3s或10s间隔应在1s、3s或10s时钟开始时计。 (2)有功功率、无功功率、视在功率（分相及合相）
有功功率：功率在一个周期内的平均值叫做有功功率，它是指在电路中电阻部分所消耗的功率，以字母P表示，单位瓦特(W)。 计算公式： 相平均有功功率记为，式中和分别是电压电流离散采样的序列值（为A、B、C相）。 多相电路中的有功功率：各单相电路中有功功率之和。 相视在功率 单相电路的视在功率：电压有效值与电流有效值的乘积，单位伏安(VA)或千伏安(kVA)。 多相电路中的视在功率：各单相电路中视在功率之和。 相功率因数 电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S
编订：__________________ 单位：__________________ 时间：__________________ 电能质量技术监督实施细 则(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-4628-47 电能质量技术监督实施细则(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 1 总则 1.1 电能质量技术监督工作是保证电力系统和电力用户安全稳定生产的主要措施之一，为加强我公司电能质量技术监督管理工作，提高电能质量，保证发电机组及电网安全、稳定运行，，特制定本制度。 1.2电网是一个统一的整体，所有并网的与电能质量有关的发电设备都应接受当地电网公司的电能质量技术监督归口管理。并网运行的风电企业与主管电力公司签订并网协议时，应包括电能质量技术监督方面的内容。 1.3 定期组织电能质量监督工作执行情况分析研究会，及时发现问题，并制定针对性措施，加以落实执行。 2 各级专责人职责：
2.1 监督组组长职责 2.1.1 贯彻执行上级有关电能质量监督指标和规定，审批电能质量监督制度，掌握电能质量工作基本情况，定期组织分析研究会，布置、检查本公司电能监督工作。 2.1.2 建立健全有关部门各岗位职责，督促各级监督人员搞好监督工作。 2.1.3 对电能质量监督工作存在问题及影响电能质量的因素分析原因制定对策上报公司领导。 2.1.4组织开展有关电能质量技术监督的技术交流与培训、新技术开发与推广应用，提高电能质量技术监督工作水平。 2.2 公司监督专责人职责： 2.2.1 接受监督组组长领导，协助组长搞好监督工作； 2.2.2 掌握本公司电能监督工作基本情况，经常对下一级工作进行检查，并将具体情况及时汇报监督组组长。
质量成本 质量成本是全面质量治理活动的经济性表现。是衡量质量体系有效性的一个重要因素。对质量成本进行统计、核算、分析、报告和操纵，不仅能够找到降低生产成本的途径，促进经济效益的提高，同时还能够监督和指导质量治理活动的正常进行。因此，质量成本是全面质量治理深入进展和财务成本治理必须研究的 问题。 一、质量成本的涵义和作用 生产方和使用方为确保中意的质量所发生的费用以 及当质量令人不中意时所遭受的损失，称为质量成本。这确实是讲，质量成本是指企业为保证或提高产品质量进行的治理活动所支付的费用和由于质量损失所造成损失的总和。 企业为了使产品能满足适用性的要求，就要在全过程防止缺陷产品的流传，就必须对产品进行检验或试验，因而发生了鉴不成本。产品在检验或试验时可能失效，也可能在用户使用中发生故障，在出厂前也可能对有缺陷的产品进行返修或在保修期内为用户更换或修理产品等，使企业不得不为此付出
质量损失。由于存在出现故障的可能性和进行鉴不的必要性，企业还应该投入预防成本。以减少现生产产品和新开发产品的损失成本和鉴不成本。如此，质量成本包括：内部损失成本、外部损失成本、预防成本和鉴不成本，统称为工作质量成本。专门情况还要增加外部质量保证成本。即为向用户提供其质量保证要求的客观证据所支付的费用。包括专门的和附加的质量保证措施、程序、数据、证实试验和评定的费用。 上述概念可用式（12－1）表示。 实际成本=无缺陷产品成本十鉴不成本十损失成本十预防成本（12－1） 无缺陷产品成本是在产品不可能出现故障的情况下制造和销售产品的成本。因此， 质量成本＝实际成本－无缺陷产品成本 （12－2） 合并式（12－1）（12－2）得：
Q/LY 龙源电力集团股份有限公司企业标准 Q/LY -2012 电能质量技术监督细则 2013-02-28发布2013-03-01实施龙源电力集团股份有限公司发布
前言 本规范的编写格式符合GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》的规定。 本规范贯彻了国家标准GB/T156-2007《标准电压》，GB/T 1980-2005《标准频率》, GB_T_12325-2008《电能质量供电电压偏差》，GB/T15945－2008《电能质量电力系统频率允许偏差》,GB/T 15543-2008《电能质量三相电压不平衡》，GB/T 12326-2008 《电能质量电压波动和闪变》，GB/T14549－93《电能质量公用电网谐波》，本规范的检验方法采用了相应国家标准的规定。 本规范由龙源电力集团股份有限公司提出。 本规范起草单位:龙源（北京）风电工程技术有限公司。 本规范主要起草人：赵小明。 本规范于××××年×月×日由××××负责人×××批准。 本规范于××××年×月×日首次发布。
电能质量技术监督细则 1 概述 为加强龙源电力集团股份有限公司风电场电能质量技术监督管理水平，提高发、供电设备可靠性，保证电网安全、经济运行和电能质量，维护电气设备的安全使用环境，依据《电力法》和国家有关规定，结合龙源电力集团风电场电能质量技术监督工作实际，特制定本细则。 根据龙源《技术监督管理办法》，本细则主要规定了电能质量监督的两个主要方面：频率和电压。频率质量指标为频率允许偏差；电压质量指标包括电压偏差、电压波动和闪变、三相电压不平衡度和正弦波形畸变率。 本细则明确了参考标准、电能质量技术监督指标、主要工作内容（项目、周期、方法），季度报表。 2 适用范围 本标准规定了风电场电能质量监督工作的内容和标准。 本规范适用于龙源电力集团股份有限公司风电场电能质量技术监督工作。 3 定义与术语 3.1 标称频率 nominal frequency 系统设计选定的标准频率。 3.2 频率偏差 frequency deviation 系统频率的实际值和标称值之差。 3.3 频率合格率 frequency qualification rate 实际运行频率偏差在限值范围内的累计运行时间与对应总运行统计时间的百分比。 3.4 系统标称电压 nominal system voltage 用以标志或识别系统电压的给定值。 3.5 电压偏差 voltage deviation 实际运行电压对系统标称电压的偏差相对值，以百分比标识。 3.6 电压合格率 voltage qualification rate 实际运行电压偏差在限值范围内累计运行时间与对应总运行统计时间的百分比。 3.7 电压波动 voltage fluctuation 电压方均根值（有效值）一系列的变动或改变。
第3章供配电网电能质量限值计算 3.1供配电网电能质量限值的定义 对供配电电网特定供电点的供电指标限值和用电质量指标限值称之为该供电点的电能质量限值。 供配电网电能质量限值不包括设备定型试验时对无条件接入公用低压供电系统的设备的电磁兼容限值（谐波电流发射限值和电压波动和闪烁的限制）。 供配电网供电质量指标限值包括供电电压偏差限值、电力系统频率偏差限值、三相电压不平衡度限值、电压波动和闪变限值、谐波电压限值、间谐波电压限值、电压暂降限值等。 供配电网用电质量指标限值包括负序电流限值、波动负荷产生的电压闪变限值、谐波电流限值、单个用户引起的间谐波电压限值、功率因数限值、有功冲击限值等、。 用电质量恶化是使供电质量变差的主要因素，因此用户对电网电能质量的干扰水平常用用电质量指标衡量。 3.2供配电网电能质量限值计算的必要性 严格地控制用户或电力设备对电网的干扰水平和提高电网供电的电压质量需要较高的电网控制和管理成本，但是可以降低电网损耗，净化电网和电力设备的运行环境，使电网和电力设备更加安全高效运行，降低电力设备的设计制造费用。反之，如果放宽用户或电力设备对电网的干扰和降低电网供电的电压质量则会降低电网控制和管理成本，但是将使电网损耗增大，电网和电力设备运行环境恶化，增加电网和电力设备的运行故障，增大电力设备的设计制造难度和费用。 为了协调维护电力公司、用户和电力设备制造商三者之间的利益，以在整体社会成本最小的条件下，把电能质量控制在允许的范围内，需要一套统一而且完整的电能质量标准。电能质量限值计算实际上就是在相关各方的权利和利益平衡的基础上，按照标准为相关各方提供一个共同的遵守规范，进而在整个社会成本最小的条件下，通过相关各方的合作，在电力公司、电力用户和电力设备三者之间实现最大的兼容。 3.3供配电网电能质量考核 3.3.1公用电网公共连接点的电能质量考核（电网公司内部管理考核） （1）考核点
目录 第一篇电能质量监督管理工作要点与要求 第一章发电企业电能质量监督的组织管理和监督内容第二章电能质量监督工作计划的内容及编制注意事项第三章电能质量监督的技术管理 第四章技术监督动态检查管理办法及动态检查考核项目 第二篇监督技术标准 火力发电厂电能质量监督技术标准 第三篇附录 附件A 发电企业电能质量技术监督季报格式 附录B 火力发电厂电能质量技术监督动态检查考核表
第 一电能质量监督管理工作要点与要求篇 第一章发电企业电能质量监督的组织管理和监督内容 各发电企业是设备的直接管理者，也是实施技术监督的执行者，对技术监督工作负直接责任。为了保证技术监督管理的系统性、专业性和统一性，各基层企业应成立以生产副厂长(副总经理)或总工程师为组长的技术监督管理领导小组，具体全面负责管理本企业的技术监督管理工作。 第一节管理要求 各发电企业应设电能质量监督专责工程师，明确电能质量监督归口管理部门，建立由厂（公司）、相关部门人员组成的电能质量监督网，在主管生产的副总经理（或总工程师）领导下统筹安排，协调运行、检修、试验等部门的电能质量监督工作。 1、主管生产的副总经理（总工程师）的职责 1）领导电能质量监督工作，建立健全电能质量监督网，落实电能质量系统技术监督责任制； 2）认真贯彻有关电能质量监督的各项技术标准、规章制度；审批本单位制定的规定、制度、工作计划和反事故措施。根据《中国华能集团公司技术监督管理办法》，组织制定符合本单位情况的电能质量专业监督管理实施细则； 3）组织并督促运行、检修部门做好电能质量监督工作，定期召开电能质量监督分析会，分析本单位电能质量运行情况，提出电能质量技术监督工作的重点，确保电能质量技术监督指标满足要求； 4）组织调查分析本单位电能质量事故和缺陷产生的原因，研究制定对策并督促实施； 5）督促、检查和审批有关的上报材料（年度电能质量技术监督工作计划、总结，电能质量事故分析等），确保上报材料及时、准确、完整； 6）审批电能质量重大改进项目，审核上报的电能质量监督工作总结、有关的统计报
制定地方大气污染物排放标准的技术方法 GB/T 3840-1991 （1991年8月31日国家环境保护局批准1992年6月1日实施） 1 主题内容与适用范围 本标准规定了地方大气污染物排放标准的制定方法。本标准适用于指导各省、自治区、直辖市及所辖地区指定大气污染物排放标准。 2 引用标准 GB 3095 大气环境质量标准 GB 9137 保护农作物的大气污染物最高允许浓度 TJ 36 工业企业设计卫生标准 3 总则 3.1 本标准为贯彻《中华人民共和国环境保护法》、《中华人民共和国大气污染防治法》而制定。 3.2 本标准是指导制定和修订地方大气污染物排放标准的方法标准。 3.3 本标准以大气质量标准为控制目标，在大气污染物扩散稀释规律的基础上，使用控制区（定义见 4.1条）排放总量允许限值和点源排放允许限值控制大气污染的方法制定地方大气污染物排放标准。此外，各地还可结合当地技术经济条件，应用最佳可行和最佳实用技术方法或其他总量控制方法制定地方大气污染物排放标准。 3.4 全国各省、自治区、直辖市制定的大气污染物排放标准中已列入项目的污染物排放允许限值，不得宽于本标准方法计算的排放限值和国家有关的大气污染物排放标准限值。 3.5 本标准各条规定在一般条件下具有同等效力，但对同一污染源标准中各条所确定的允许排放限值不一致时，应以其中最小允许排放限值为准。 3.6 附录中各条规定供使用本标准时参考。 4 气态大气污染物排放总量控制区及大气环境功能分区 4.1 气态大气污染物排放总量控制区（以下简称总量控制区）是当地人民政府根据城镇规划、经济发展与环境保护要求而决定对大气污染物排放实行总量控制的区域。总量控制区以外的区域称非总量控制区，例如广大农村以及工业化水平低的边远荒僻地区。但对大面积酸雨危害地区应尽量设置SO2和NOX排放总量控制区。 4.2 大气环境功能区是因其区域社会功能不同而对环境保护提出不同要求的地区，功能区数目不限，但应由当地人民政府根据国家有关规定及城乡总体规划分为一、二和三类与GB 3095中3类大气质量区相对应，即： 一类区：为国家规定的自然保护区、风景名胜、疗养地等。 二类区：为城市规划中确定的居民区、商业交通居民混合区、文化区，名胜古迹和广大农村等。 三类区：为大气污染程度比较重的城镇和工业区以及城市交通枢纽、干线等。 一、二、三类功能区分别执行GB 3095所规定的一、二、三级大气质量标准。 4.3 总量控制区及非总量控制区均可按4.2条进行功能区的划分。
附件1： 中国大唐集团公司 风电电能质量技术监督制度 第一章总则 第一条为加强中国大唐集团公司（以下简称集团公司）风电电能质量技术监督（以下简称电能质量技术监督）工作，提高电能质量，保证发电机组及电网安全、稳定运行，根据《中国大唐集团公司技术监控管理办法》和国家、行业有关标准，制定本制度。 第二条电能质量技术监督工作贯彻“安全第一，预防为主、综合治理”的方针，实行技术负责制，对规划、设计、基建、运行等环节实行全过程监督管理。其原则是：依法监督、分级管理、专业归口。 第三条电网是一个统一的整体，所有并网的与电能质量有关的发电设备都应接受当地电网公司的电能质量技术监督归口管理。并网运行的风电企业与主管电力公司签订并网协议时，应包括电能质量技术监督方面的内容。 第四条电能质量技术监督以质量为中心，以标准为依据，以计量为手段，建立质量、标准、计量三位一体的技术监督体系。 第五条电压能量技术监督要依靠科技进步，采用和推广 ― 1 ―
成熟、行之有效的新技术、新方法，不断提高电能质量技术监督的专业水平。 第六条本制度适用于集团公司及各上市公司、分公司、省发电公司（以下简称各分、子公司）、各基层风电企业和技术监控管理服务单位 第二章监督机构与职责 第七条集团公司风电电能质量技术监督工作实行四级管理，第一级为集团公司，第二级为各分、子公司；第三级为各技术监控管理服务单位，第四级为各基层风电企业。 第八条集团公司电能质量技术监督实行主管生产领导负责制。各级技术监督机构均应在副总经理或总工程师领导下工作。各风电企业要建立电能质量技术监督管理网络，明确职责和分工，保证电能质量技术监督工作的人员组织落实，保证按照相关的标准、规程、制度开展工作。 第九条电能质量技术监督领导机构职责 （一）负责贯彻落实国家电力主管部门各项有关电网电能质量技术监督的政策、法规、标准、规程、制度等，行使对各级电能质量技术监督机构的领导职能。 （二）负责制定集团公司的电能质量技术监督的方针、政策，制定、修订集团公司电能质量技术监督有关规定和技术措施。 ― 2 ―
申请年排放量限值计算过程：（包括方法、公式、参数选取过程，以及计算结果的描述等内容） 采用绩效法测算如下： （1）计算方法火电企业绩效法年许可排放量计算公式为： Mi=（CAPi×5500+Di/1000）×GPSi×10-3式中：Mi为第i台机组的主要大气污染物总量指标，吨/年；CAPi为第i台机组的装机容量，兆瓦；GPSi为第i 台机组的排放绩效值，克/千瓦时。热电联产机组的供热部分折算成发电量，用等效发电量表示。Di=Hi×0.278×0.3式中：Di为第i台机组供热量折算的等效发电量，千瓦时；Hi为第i台机组的供热量，兆焦。 （2）项目取值本项目1×630MW热电机组位于河南郑州， W型火焰锅炉，投产日期2010年11月；郑州市属于《京津冀及周边地区2017年大气污染防治工作方案》中“2+26”城市之一，《工作方案》中规定“2+26”城市行政区域内所有钢铁、燃煤锅炉排放的二氧化硫、氮氧化物和颗粒物大气污染物执行特别排放限值。SO 2 排放绩效值适用于重点地区，现有锅炉＜750MW取值条件，为0.2。NOx排放绩效值适用于重点地区W型火焰锅炉＜750MW取值条件，为0.4。烟尘排放绩效值适用于重点地区＜750MW取值条件，为0.08。热电机组运行小时数取值5500h。 （3）本项目计算过程本工程单台机组设计供热量为4.76×109MJ/a，供热等效发电量D为： D = H×0.278×0.3 =4.76×109（MJ）×0.278×0.3 = 3.96984×108（kWh） SO 2 绩效值为： M =（CAP×5500+D/1000）×GPS×10-3 =（630×5500+3.96984×108/1000）×0.2×10-3 =772.397（t/a） NOX绩效值为： M =（630×5500+3.96984×108/1000）×0.4×10-3 =1544.794（t/a） 烟尘绩效值为： M =（630×5500+3.96984×108/1000）×0.08×10-3 =463.438（t/a） 1台630MW机组排放绩效值SO 2：772.397t；NO X ：1544.794t；烟尘：463.438t。 与环境影响评价批复中污染物排放量指标：二氧化硫770t、氮氧化物2442t、烟尘550t相比，两者取严，确定本项目申请年许可排放量限值为：二氧化硫772.397t、氮氧化物1544.794t、烟尘463.438t。
电能公式和电能质量计算公式大全 电能公式和电能质量计算公式大全电能公式 电能公式有W=Pt,W=Ult,（电能=电功率x时间）有时也可用W=U A2t/R=I A2Rt 1 度=1千瓦时=3.6*10A6焦P:电功率W:电功U:电压I:电流R :电阻T:时间 电能质量计算公式大全 1. 瞬时有效值: 刷新时间1s。 （1）分相电压、电流、频率的有效值 获得电压有效值的基本测量时间窗口应为10 周波。 ①电压计算公式 : 相电压有效值，式中的是电压离散采样的序列值（为A、B C相）。 ②电流计算公式: 相电流有效值，式中的是电流离散采样的序列值（为A、B C相）。 ③频率计算: 测量电网基波频率，每次取1s、3s或10s间隔内计到得整数周期与整数周期累计时间之比（和1s、3s或10s时钟重叠的单个周期应丢弃）。测量时间间隔不能重叠，每 1s、3s或10s间隔应在1s、3s或10s时钟开始时计。 （2）有功功率、无功功率、视在功率（分相及合相）有功功率 : 功率在一个周期内的平均值叫做有功功率，它是指在电路中电阻部分所消耗的功率，以字母P表示，单位瓦特（W）。计算公式： 相平均有功功率记为，式中和分别是电压电流离散采样的序列值( 为A、B、C相)。
多相电路中的有功功率：各单相电路中有功功率之和。 相视在功率 单相电路的视在功率：电压有效值与电流有效值的乘积，单位伏安(VA)或千伏安(kVA) 。 多相电路中的视在功率：各单相电路中视在功率之和。 相功率因数 电压与电流之间的相位差(①)的余弦叫做功率因数，用符号cos①表示，在数值上，功率因数是有功功率和视在功率的比值，即cos①=P/S 计算公式： 多相电路中的功率因数：多相的有功功率与视在功率的比值。 无功功率：单相电路中任一频率下正弦波的无功功率定义为电流和电压均方根值和其相位角正弦的乘积，单位乏(Var) 。(标准中的频率指基波频率) 计算公式： 多相电路中的无功功率：各单相电路中无功功率之和。 (3) 电压电流不平衡率(不平衡度) 不平衡度：指三相电力系统中三相不平衡的程度。用电压、电流负序基波分量或零序基波分量与正序基波分量的方均根百分比表示。电压、电流的负序不平衡度和零序不平衡度分别用、和、表示。 首先根据零序分量的计算公式计算出零序分量，如果不含有零序分量，则按照不含零序分量的三相系统求电压电流不平衡度。如果含有零序分量，则按照含有零序分量的三相系统求电压电流不平衡度。含有零序分量要求出正序分量和负序分量，通过FFT求出工频信号的幅值和相位，然后参照文中正序分量和负序分量的求法，求出正序分量和负序分量，再根据含有零序分量不平衡度的计算公式求出电压和电流不平衡度。要求计算电压不平衡合格率（计算公式标准中没有给出） （4）电压电流相角 在交流电路中，电压与电流之间的相位差（①）就是功率因数角。功率因数角的余弦叫做功率因数，用符号cos①表示，在数值上，功率因数是有功功率和视在功率的比值，即
关于废气污染物排放量计算的简易计算法 一、燃煤 1、燃煤烟尘排放量的估算计算公式为：耗煤量（吨）X煤的灰分（%）X灰分中的烟尘（%）X（1-除尘效率%）烟尘排放量（吨）=—————— 1- 烟尘中的可燃物（%）其中耗煤量以1吨为基准，煤的灰分以20%为例，具体可见《排污收费制度》P115页；灰分中的烟尘是指烟尘中的灰分占燃煤灰分的百分比，与燃烧方式有关，以常见的链条炉为例，15%-25%，取20%；除尘以旋风除尘为例，取80%；烟尘中的可燃物一般为15%-45%，取20%， 则1吨煤的烟尘排放量=1X20%X20%X（1-80%）/1-20%=0.01吨=10千克 如除尘效率85%，1吨煤烟尘排放量=7.5千克 如除尘效率90%，1吨煤烟尘排放量=5千克 2、燃煤SO2排放量的估算 计算公式： SO2排放量（吨）=2X0.8X耗煤量（吨）X煤中的含硫分（%）X(1-脱硫效率%) 其中耗煤量以1吨为基准，煤中的含硫分为1.5%， 则1吨煤的SO2产生量=2X0.8X1X1.5%=0.024吨=24千克 其中煤中的含硫分为1%， 则1吨煤的SO2产生量=2X0.8X1X1%=0.016吨=16千克 3、燃煤NOX排放量的估算： 计算公式： NOX排放量（吨）=1.63X耗煤量（吨）X（燃煤中氮的含量X燃煤中氮的NOX转化率% 0.000938） NOX排放量（吨）=1.63X耗煤量（吨）X（0.015X燃煤中氮的NOX转化率% 0.000938）其中耗煤量以1吨为基准，燃煤中氮的含量=1.5% 燃煤中氮的转化率=25%, 具体可见《排污收费制度》P122页 则1吨煤的NOX排放量=1.63X1X(0.015X25% 0.000938)=0.00764吨=7.6千克 根据国家环保总局编著的《排污申报登记实用手册》“第21章第4节NOX、CO、CH化合物排放量计算”，燃煤工业锅炉产生的NOX的计算公式如下： GNOX=B X FNOX GNOX：——NOX排放量，千克； B——耗煤量，吨 FNOX——燃煤工业锅炉NOX产污排污系数，千克/吨 燃煤工业锅炉NOX产污排污系数，千克/吨 二、燃油 1、燃油SO2排放量的估算 计算公式：
第3章 供配电网电能质量限值计算 3.1供配电网电能质量限值的定义 对供配电电网特定供电点的供电指标限值和用电质量指标限值称之为该供电点的电能质量限值。 供配电网电能质量限值不包括设备定型试验时对无条件接入公用低压供电系统的设备的电磁兼容限值（谐波电流发射限值和电压波动和闪烁的限制）。 供配电网供电质量指标限值包括供电电压偏差限值、电力系统频率偏差限值、三相电压不平衡度限值、电压波动和闪变限值、谐波电压限值、间谐波电压限值、电压暂降限值等。 供配电网用电质量指标限值包括负序电流限值、波动负荷产生的电压闪变限值、谐波电流限值、单个用户引起的间谐波电压限值、功率因数限值、有功冲击限值等、。 用电质量恶化是使供电质量变差的主要因素，因此用户对电网电能质量的干扰水平常用用电质量指标衡量。 3.2供配电网电能质量限值计算的必要性 严格地控制用户或电力设备对电网的干扰水平和提高电网供电的电压质量需要较高的电网控制和管理成本，但是可以降低电网损耗，净化电网和电力设备的运行环境，使电网和电力设备更加安全高效运行，降低电力设备的设计制造费用。反之，如果放宽用户或电力设备对电网的干扰和降低电网供电的电压质量则会降低电网控制和管理成本，但是将使电网损耗增大，电网和电力设备运行环境恶化，增加电网和电力设备的运行故障，增大电力设备的设计制造难度和费用。 为了协调维护电力公司、用户和电力设备制造商三者之间的利益，以在整体社会成本最小的条件下，把电能质量控制在允许的范围内，需要一套统一而且完整的电能质量标准。电能质量限值计算实际上就是在相关各方的权利和利益平衡的基础上，按照标准为相关各方提供
一个共同的遵守规范，进而在整个社会成本最小的条件下，通过相关各方的合作，在电力公司、电力用户和电力设备三者之间实现最大的兼容。 3.3供配电网电能质量考核 3.3.1公用电网公共连接点的电能质量考核（电网公司内部管理考核） （1）考核点 公用电网公共连接点PCC,如图3.1中的A点。 （2）供电质量考核 考核对象：电网公司； 考核内容 考核PCC的供电电压偏差、电力系统频率偏差、三相电压不平衡度、电压波动和闪变、谐波电压、间谐波电压是否在公用电网电能质量标准规定的限值以内。 （3）用电质量考核 考核对象：电网公司。 考核内容： 考核全部用户注入PCC的负序电流和谐波电流、波动负荷产生的电压波动与闪变是否在公用电网电能质量标准规定的限值以内，考核PCC的功率因数、有功冲击是否在企业标准或相关规定或供用电合同规定的限值以内。 图3.1 电能质量考核点分布图 （4）公用电网电能质量标准 GB/T 14549 电能质量 公用电网谐波； GB/T 12325 电能质量 供电电压偏差； GB/T 15945 电能质量 电力系统频率偏差； GB/T 12326 电能质量 电压波动和闪变；
永昌正泰光伏发电有限公司 电能质量技术监督管制度 第一章总则 第一条电能质量技术监督工作是保证电力系统安全、优质、经济运行的一项重要措施，为贯彻执行电力部《电力工业技术监督工作规定》（1996）和浙江正泰新能源开发有限公司对九项技术监督的有关规定，根据本公司实际情况，特制定本规定。 第二条电能质量技术监督的目的是使电能质量符合国家制定有关规定，保证电网安全稳定、优质经济、可靠运行，向用户提供合格的电能和维护全社会的正常用电秩序。 第三条电能质量包括频率和电压质量。频率质量指标为频率允许偏差；电压质量指标包括允许偏差、允许波动和闪变、三相电压允许不平衡度和正弦波形畸变率。 第四条电能质量技术监督，要贯穿电力生产建设的全过程，即包括规划、设计、基建、运行及用电管理等方面，共同来保证电能质量。 第五条本规定若有与上级规定相抵触者，以上级规定为准。 第六条公司相关电能质量技术管理人员必须熟悉本规定。 第二章管理组织机构与职责分工 第七条组织机构 （一）电能质量技术监督网由公司分管领导直接领导管理。 （二）策划部是本公司电能质量监督的职能部门，配备兼职工程师负责有关日常工作。 （三）监督网成员由运行部主任，各值值长、电气主值及相关专业人员组成。 第八条策划部兼职工程师的职责： （一）在主管领导的领导下，负责公司电能质量监督工作，制定公司电力质量监督计划，建立健全电能质量监督网(每半年调整一次网络成员)。负责督促检查电能质量技术监督网的活动； （二）贯彻执行上级有关的电能质量监督条例、规定、规程、标准等。负责制定、审查本公司涉及电能质量监督制度和各类规程，并督促、检查执行情况； （三）监督公司完成上级下达的电能质量指标。负责华能股份公司《九项技术监督系统》中电能质量的日、月、年度报表填报； （四）负责协调电能质量技术监督与其他部门的工作关系； （五）定期组织有关监督网活动，总结工作中的经验，分析存在的问题，提出改进措施；
相关国家标准： 1、GB/T 19862-2005电能质量监测设备通用要求.pdf 2、电能质量国家标准： 2.1、GBT 12325-2003 电能质量供电电压允许偏差.pdf 2.2、GB_T15945-1995电能质量电力系统频率允许偏差.pdf 2.3、GB_T15543-1995三相电压允许不平衡度.pdf 2.4、GB-T14549-1993 电能质量公用电网谐波.pdf 2.5、GB 12326-2000电能质量电压波动与闪变.pdf 2.6、GB_T18481-2001电能质量暂时过电压和瞬态过电压.pdf 3、某电能质量监测装置中的电能质量表计值及其简单计算、测试 某电能质量监测装置中的电能质量菜单： 电压、电流不平衡度:λ 不平衡度的表达式 式中：U1：三相电压的正序分量方均根值，单位V、U2：三相电压的负序分量方均根值，单位V。如将上式中U1 、U2 换为I1、I2 则为相应的电流不平衡度εI 的表达式。 例：施加正序电流，A相1<0°A，B相1<240°A，C相1<120°A，毫无疑问，此时电流不平衡度εI为0。以下是改变B相电流幅值，某电能质量监测装置电流不平衡度的显示值及其计算验证： 电压、频率偏差；λ 电压偏差deviation of voltage：电力系统正常运行的电压偏移。
例：在该装置中以相电压为基准计算。仍假定正常运行的线电压为10kV，若某相电压由5774V下降为2887V，则电压偏差为-50%。 频率偏差frequency deviation：系统频率的实际值和标称值之差。 例：系统额定频率为50Hz，此时为50.02Hz，则频率偏差为+0.02Hz。 谐波 3.1 谐波相关术语定义： 基波(分量) fundamental (component)： 对周期性交流量进行付立叶级数分解得到的频率与工频相同的分量。 谐波(分量) harmonic (component)： 对周期性交流量进行付立叶级数分解得到频率为基波频率大于1 整数倍的分量。 谐波次数(h) harmonic order(h)：谐波频率与基波频率的整数比 谐波含量(电压或电流) harmonic content (for voltage or current)： 从周期性交流量中减去基波分量后所得的量 谐波含有率harmonic ratio (HR)： 周期性交流量中含有的第h 次谐波分量的方均根值与基波分量的方均根值之比(用百分 数表示)。第h 次谐波电压含有率以HRUh 表示，第h 次谐波电流含有率以HRIh 表示。 总谐波畸变率total harmonic distortion (THD)： 周期性交流量中的谐波含量的方均根值与其基波分量的方均根值之比(用百分数表示)。 电压总谐波畸变率以THDu表示，电流总谐波畸变率以THDi 表示。
附件1： 华润新能源控股有限公司 风电电能质量技术监督制度 第一章总则 第一条为加强华润新能源控股有限公司（以下简称公司）风电电能质量技术监督（以下简称电能质量技术监督）工作，提高电能质量，保证发电机组及电网安全、稳定运行，根据《华润新能源控股有限公司技术监控管理办法》和国家、行业有关标准，制定本制度。 第二条电能质量技术监督工作贯彻“安全第一，预防为主、综合治理”的方针，实行技术负责制，对规划、设计、基建、运行等环节实行全过程监督管理。其原则是：依法监督、分级管理、专业归口。 第三条电网是一个统一的整体，所有并网的与电能质量有关的发电设备都应接受当地电网公司的电能质量技术监督归口管理。并网运行的风电企业与主管电力公司签订并网协议时，应包括电能质量技术监督方面的内容。 第四条电能质量技术监督以质量为中心，以标准为依据，以计量为手段，建立质量、标准、计量三位一体的技术监督体系。 第五条电压能量技术监督要依靠科技进步，采用和推广
成熟、行之有效的新技术、新方法，不断提高电能质量技术监督的专业水平。 第六条本制度适用于公司及各上市公司、分公司、发电公司（以下简称各分、子公司）、各基层风电企业和技术监控管理服务单位 第二章监督机构与职责 第七条公司风电电能质量技术监督工作实行四级管理，第一级为集团公司，第二级为各分、子公司；第三级为各技术监控管理服务单位，第四级为各基层风电企业。 第八条公司电能质量技术监督实行主管生产领导负责制。各级技术监督机构均应在副总经理或总工程师领导下工作。各风电企业要建立电能质量技术监督管理网络，明确职责和分工，保证电能质量技术监督工作的人员组织落实，保证按照相关的标准、规程、制度开展工作。 第九条电能质量技术监督领导机构职责 （一）负责贯彻落实国家电力主管部门各项有关电网电能质量技术监督的政策、法规、标准、规程、制度等，行使对各级电能质量技术监督机构的领导职能。 （二）负责制定公司的电能质量技术监督的方针、政策，制定、修订公司电能质量技术监督有关规定和技术措施。 （三）监督和指导各级电能质量技术监督工作，协调各
X X有限责任公司排污许可申报总量计算办法 负责人： 审核人： 2017年月 目录 1 已分配总量控制指标............................................ 2 已有排污许可证许量............................................ 3 绩效核定排放量................................................ 利用小时确定............................................... 4 绩效值的确定.................................................. 5 排污申报量计算................................................ 排放绩效计算污染物申报量公式............................... 供热折算等效发量公式....................................... 特殊时段火电企业日许可排放量计算方法....................... 公司单台机组SO2 、NOx 、烟尘排放量计算..................... 供热量折算等效发电量计算............................... 单台机组SO2总量指标计算............................... 单台机组NOx 总量指标计算............................... 单台机组烟尘总量指标计算................................ 6公司排污许可欲申报量确定 ......................................
