澳达电晕笔测试原理
澳达电晕笔,、达因笔、澳达电晕处理笔、及澳达塑料薄膜表面张力检测笔。电晕笔是薄膜表面电晕度（达因）的测试工具，专门用于测定薄膜受电晕处理后的效果。电晕笔有32、34、36、38、40、42、44、46、48、50、52、54、56、58、60或以上十多种不同张力的试笔，能准确地测试出塑料薄膜表面张力是否达到试笔的数值。令使用者清楚了解此薄膜是否适合于印刷、复合或真空镀铝等等，从而有效地控制质量，减少因材质不合格所造成的损失。
澳达电晕笔适用范围
适用于凹版印刷、胶印印刷、UV印刷。
澳达电晕笔规格
32、34、36、38、40、42、44、46、48、50、52、54、56、58、60。

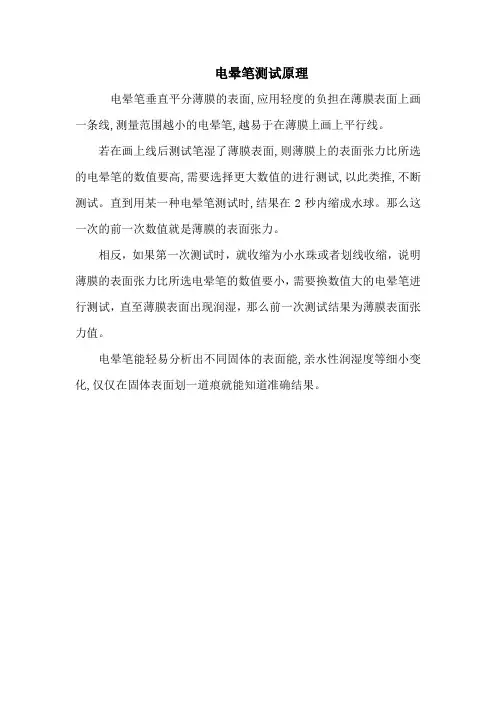

澳达电晕笔测试原理
应用电晕笔，能够很容易的分析出不同固体的表面能、亲水性、润湿度等微小变化。分析方法简单且有效，仅在基材表面上划一道痕就能迅速知道准确结果。这是专为生产线的测试而设计的，由工厂经过培训的操作者进行。
测试时，应选择一个中间值来作起点，如38mN/m,测试时，如果在2秒内测试笔湿了基材表面，则基材表面张力比所选值要大或正好，那么须要选一更大值的测试笔进行第二次测试，如此类推，直到测试结果在2秒内改缩成水珠（球状），则这次测试之前一次的值就被视为基材的表面能。并以此作比较分析用。
如果第一次测试就收缩成水珠（球状），则换上数值更小的测试笔进行第二次测试，直到表面湿为止。这种方法能准确测出基材的表面张力、表面湿力并判定工作前基材表面因素是否符合要求以便调整到工作所需。
在工业性实践中，塑料表面能量（表面张力）的测定是通过已知不同表面能量的墨在拟测的薄膜上刷上约100mm长的墨条，并观察其90%以上的墨条边在2秒钟内是否发生收缩并形成墨滴，如有，则换低一级表面能的墨再刷墨条，进行同样的观察，直至不收缩和出现墨滴，此测试墨的表面能即相对应为该薄膜的表面能。这种方法能准确测出基材的表面张力、表面湿力并判定工作前基材表面因素是否符合要求以便调整油墨、涂层、粘度到工作所需。
表面张力、表面湿力对于准确测定印刷油墨和其他材料在表面的粘结状况是非常明确的标准，但影响粘度的还有其他因素，如静电及诸多的添加剂。然而这些因素在测试时却不常显示出，甚至是测试结果很好但实际却不合要求。这就需要和原料供应商讨论这些技术问题。一般而言，以上情况对他们来说是不会发生的，且表面值在38-
41mN/m 即能达到粘度要求。而表面张力在37mN/m以下时会造成许多白页（无印刷内容），在35mN/m以下时粘度就不好了。
一般来说，基材形成墨滴，涂层和粘贴能力和表面的能量相关。如果基材表面的能量
低于所涂测试液的表面的张力，则形成珠点和画线收缩。因而，对大多数的基于印刷，塑料的溶剂来说，测试笔的要求在36-40达因/厘米之间。基于墨的些液体要求测试笔在40-44达因/厘米之间。而一些碾压和涂层的应用要求表面能量在50达因/厘米或者以上。显而易见，在进行印刷，涂层和碾压前需要对表面的能量先预估。
电晕笔在绝大多数的非粘贴性的材料上表现良好。重要的是测试液不会改变基材的表
面特性。例如，如果测试液渗入一个纤维基材（如纸）致使膨胀，结果可以说明其容
易潮湿。基材和测试液间的生化反应使结果无效。为了确保测试结果的可重复性，材
料的准备和测试的方法必须标准化。ASTM STD D6182协议规定了测试条件以及方法。检测理论认为将周围环境、基材和测试方法的标准化是很重要的。培训师教导检测人
员要将所有变化最小化。相对湿度不应超过标准，湿度过高易加剧数据的可变性。最终，需要控制测试挤压或涂层（印刷）的时间。能准确地测出薄膜表面张力是否达到
试笔数值。令使用者清楚了解此薄膜是否适用于印刷、复合、真空镀铝等等。有效地
控制质量，减少因材料不合格所造成损失。
电晕笔测试分析编辑
使用方法
1、使达笔垂直于薄膜平面，加上适当的压力，在薄膜表面上画一条线，量程稍小的达因笔较易画上直线，因此不须太大压力；
2、一般情况下，初次测试为保测量的准确度，需备6支不同型号的达因笔；若确定薄膜表面张力度数字变化极小，则至少需要3支不同型号的达因笔。
分析结果
1、已经适当电晕处理的薄膜若画线很平均地分布，不起任何珠点，则说明该薄膜表面达因，高于或等于达因笔上所标出的指数。
测试效果图
测试效果图
2、没有适当电晕处理的薄膜若画线慢慢地收缩，则说明该薄膜表面达因，低于达因笔上所标出的指数。
3、没有电晕处理的薄膜若画线立即收缩，并且形成珠点，则说明该薄膜表面达因，极低于达因笔所标出的指数。
水硬度及测定 水中有些金属阳离子，同一些阴离子结合在一起，在水被加热的过程中，由于蒸发浓缩，容易形成水垢，随着在受热面上而影响热传导，我们把水中这些金属离子的总浓度称为水的硬度。如在天然水中最常见的金属离子是钙离子(Ca2+)和镁离子(Mg2+)，它与水中的阴离子如碳酸根离子(Co32-)、碳酸氢根离子(HCO3-)、硫酸根离子(SO42-)、氯离子(Cl-)、以及硝酸根离子(NO3-)等结合在一起，形成钙镁的碳酸盐、碳酸氢盐、硫酸盐、氯化物、以及硝酸盐等硬度，水中的铁、锰、锌等金属离子也会形成硬度，但由于它们在天然水中的含量很少，可以略去不计。因此，通常就把Ca2+、Mg2+的总浓度看作水的硬度。 一．锅炉水垢类别： 锅炉的给水和锅水的组成、性质以及生成水垢的具体条件不同，使水垢在成分上有很大的差别。如按其化学组成，水垢可以分为下列几种，其特性和结垢的部位简述如下： 1、碳酸盐水垢碳酸盐水垢的成分以碳酸钙为主，也有少量的碳酸镁。 其特性按其生成条件不同。有坚硬性的硬垢；也有疏松海绵状的软垢。此类水垢具有多孔性。比较容易清除： 它常在锅炉水循环较嘎的部位和给水的进口处结生。 2、硫酸盐水垢硫酸盐水垢的主要成分是硫酸钙。它的特性是特别坚硬和致密。它常沉积在锅炉内温度最高。蒸发率最大的蒸发面上。 3、硅酸盐水垢硅酸盐水垢的主要成分是硬硅钙石(5CaO·5Si0 2·H 2 O)或镁 橄榄石(MgO．SiO 2 》：另一种是软质的硅酸镁。主要成分是蛇纹石 (3MgO·2SiO 2·2H 2 O)：一般二氧化硅的含量都在20％以上。 它的特性是非常坚硬，导热性非常小，它常常容易在锅炉温度高的蒸发面上沉积。 4、混合水垢混合水垢是由钙、镁的碳酸盐、硫酸盐、硅酸盐以及铁铝氧化物等组成，很难指出其中哪一种是最主要的成分。主要是由于使用不同成分的水质生成的。
测定薄膜受电晕处理后澳达达因笔测试原理 澳达达因笔,又名表面张力测试笔、电晕处理笔、及塑料薄膜表面张力检测笔。是薄膜表面电晕度（达因）的测试工具，专门用于测定薄膜受电晕处理后的效果。 澳达达因笔使用方法 使表面张力测试笔垂直于薄膜平面,加上适当的压力,在薄膜表面上画一条线.量程稍小的表面张力测试笔较易画上直线,因此不须太大压力；而40、42、44的表面张力测试笔需在画线时多加一点压力。一般情况下，初次测试为保测量的准确度，需备6支不同型号的表面张力测试笔；若确定薄膜表面张力度数字变化极小，则至少需要3支不同型号的表面张力测试笔。 澳达达因笔测试原理 应用表面张力测试笔，能够很容易的分析出不同固体的表面能、亲水性、润湿度等微小变化。分析方法简单且有效，仅在基材表面上划一道痕就能迅速知道准确结果。这是专为生产线的测试而设计的，由工厂经过培训的操作者进行。 测试时，应选择一个中间值来作起点，如38mN/m,测试时，如果在2秒内测试笔湿了基材表面，则基材表面张力比所选值要大或正好，那么须要选一更大值的测试笔进行第二次测试，如此类推，直到测试结果在2秒内改缩成水珠（球状），则这次测试之前一次的值就被视为基材的表面能。并以此作比较分析用。 如果第一次测试就收缩成水珠（球状），则换上数值更小的测试笔进行第二次测试，直到表面湿为止。这种方法能准确测出基材的表面张力、表面湿力并判定工作前基材表面因素是否符合要求以便调整到工作所需。
澳达达因笔分析结果 1、已经适当电晕处理的薄膜若画线很平均地分布，不起任何珠点，则说明该薄膜表面达因，高于或等于表面张力测试笔上所标出的指数。 2、没有适当电晕处理的薄膜若画线慢慢地收缩，则说明该薄膜表面达因，低于表面张力测试笔上所标出的指数。 3、没有电晕处理的薄膜若画线立即收缩，并且形成珠点，则说明该薄膜表面达因，极低于表面张力测试笔所标出的指数。 在工业性实践中，塑料表面能量（表面张力）的测定是通过测试油墨按照DIN ISO 8296，是以已知不同表面能量的墨在拟测的薄膜上刷上约100mm长的墨条，并观察其90%以上的墨条边在2秒钟内是否发生收缩并形成墨滴，如有，则换低一级表面能的墨再刷墨条，进行同样的观察，直至不收缩和出现墨滴，此测试墨的表面能即相对应为该薄膜的表面能。这种方法能准确测出基材的表面张力、表面湿力并判定工作前基材表面因素是否符合要求以便调整油墨、涂层、粘度到工作所需。
浙教版八年级上册科学第一章水和水的溶液测试卷 一．选择题 1.关于水的组成，下列说法正确的是（） A. 水是由氢气和氧气组成的 B. 水是由水分子组成的 C. 水是由氢原子和氧原子组成的 D. 水是由氢元素和氧元素组成的 2.用如图所示装置进行电解水实验（其中乙电极连接了电源的正极），反应一段时间后，对有关现象和结论的描述，正确的是（） A. 甲试管中收集到的气体能支持燃烧 B. 乙试管中收集到可燃的气体 C. 甲、乙两试管中收集到的气体质量比为2∶1 D. 甲、乙两试管中收集到的气体体积比为2∶1 3.一个铅球和两个铁球，它们体积相同，使其分别浸入水和煤油中(ρ水>ρ煤油），如图所示，若三者受到的浮力分别为F1、F2、F3，则以下正确的是（） A. F1＝F2＝F3 B. F1＝F2＞F3 C. F1＞F2＝F3 D. F1＞F2＞F3 4.长江上，一艘满载货物的轮船在卸完一半货物后，该艘轮船（） A. 会浮起一些，所受浮力变小 B. 会浮起一些，所受浮力变大 C. 会下沉一些，所受浮力变大 D. 会始终漂浮，所受浮力不变 5.质量相同的甲、乙、丙、丁4 个小球，分别静止在水中的不同深度处，如图 所示，则说法正确的是（） A. 甲浮力最小 B. 丁浮力最大 C. 丙丁浮力一定相等 D. 甲乙浮力一定相等 6.小明学习了浮力知识以后，对热气球运动产生了兴趣，他在网上收集了许多关于热气球的知识及类似如图所示的图片。以下是他对热气球运动所做的猜想，其中正确的是（）A. 通过调节火焰大小，改变热气球的体积来调节热气球飞行的高度，进而选择 需要的风向 B. 通过改变人在吊篮中站立的位置，来改变热气球飞行的方向 C. 通过调节火焰的大小，改变热气球内的空气密度来调节热气球的飞行高度， 进而选择需要的风向 D. 通过调节火焰喷射的方向，来改变热气球飞行的方向 7.如图所示，在三个相同的容器中装有质量相同的水，将木块A、金属块B按不同的方式放入水中，待A、B静止时，水面高度的大小关系相比较，正确的是（）
实验十二水硬度的测定 一实验目的 1、了解硬度的常用表示方法； 2、学会用配位滴定法测定水中钙镁含量，钙含量的原理和方法 3、掌握铬黑T，钙指示剂的使用条件和终点变化。 二、实验原理 1、总硬度、钙硬度、镁硬度的概念及表示方法； 水的硬度主要是指水中含可溶性的钙盐和镁盐。总硬度通常以每L水中含的碳酸钙的mg数，即mg/L. 钙硬度即每1L水中含的钙离子的mg数，mg/L. 镁硬度即每1L水中含的镁离子的mg数，mg/L 2 总硬度的测定条件与原理 测定条件：以NH3-NH4Cl 缓冲溶液控制溶液pH＝10，以铬黑T为指示剂，用EDTA滴定水样。 原理：滴定前水样中的钙离子和镁离子与加入的铬黑T指示剂络合，溶液呈现酒红色，随着EDTA的滴入，配合物中的金属离子逐渐被EDTA夺出，释放出指示剂，使溶液颜色逐渐变蓝，至纯蓝色为终点，由滴定所用的EDTA的体积即可换算出水样的总硬度。 3 钙硬度的测定条件与原理； 测定条件：用NaOH溶液调节待测水样的pH为13，并加入钙指示剂，然后用EDTA滴定。 原理：调节溶液呈强碱性以掩蔽镁离子，使镁离子生成氢氧化物沉淀，然后加入指示剂用EDTA滴定其中的钙离子，至酒红色变为纯蓝色即为终点，由滴定所用的EDTA的体积即可算出水样中钙离子的含量，从而求出钙硬度。 4、相关的计算公式 总硬度＝(CV1)EDTA M CaCO3/0.1 钙硬度＝(CV2)EDTA M Ca/0.1 镁硬度＝ C(V1-V2)M Mg/0.1
三实验步骤 四实验数据记录与处理
总硬度的测定 钙硬度的测定 镁硬度＝C(V1-V2)M Mg/0.1 五、思考题 1、水硬度的测定包括哪些内容？如何测定？
数学九年级上册 二次函数单元培优测试卷 一、初三数学二次函数易错题压轴题（难） 1．已知，抛物线y＝- 1 2 x2 +bx+c交y轴于点C（0,2），经过点Q（2,2）.直线y＝x+4分别交x轴、y轴于点B、A． （1）直接填写抛物线的解析式________； （2）如图1，点P为抛物线上一动点（不与点C重合），PO交抛物线于M，PC交AB于N，连MN. 求证：MN∥y轴； （3）如图,2，过点A的直线交抛物线于D、E，QD、QE分别交y轴于G、H.求证：CG ?CH 为定值. 【答案】（1）2 1 2 2 y x x =-++；（2）见详解；（3）见详解． 【解析】 【分析】 （1）把点C、D代入y＝- 1 2 x2 +bx+c求解即可； （2）分别设PM、PC的解析式，由于PM、PC与抛物线的交点分别为：M、N.，分别求出M、N的代数式即可求解； （3）先设G、H的坐标，列出QG、GH的解析式，得出与抛物线的交点D、E的横坐标，再列出直线AE的解析式，算出它与抛物线横坐标的交点方程.运用韦达定理即可求证．【详解】 详解：（1）∵y＝- 1 2 x2 +bx+c过点C（0,2），点Q（2,2）， ∴ 2 1 222 2 2 b c c ? -?++ ? ? ?= ? ＝ ,
解得：1 2b c =??=? . ∴y=- 12 x 2 +x+2； （2） 设直线PM 的解析式为：y=mx ，直线PC 的解析式为：y=kx+2 由2 2122y kx y x x =+?? ?=-++?? 得 12 x 2 +（k-1）x=0, 解得：120,22x x k ==-， x p =22p x k =- 由2 1=22y mx y x x =???-++?? 得 12 x 2 +(m-1)x-2=0， ∴124b x x a ?=- =- 即x p?x m =-4， ∴x m =4p x -=21 k -. 由24y kx y x =+??=+? 得x N = 2 1 k -=x M , ∴MN ∥y 轴. （3）设G （0，m ）,H （0，n ）. 设直线QG 的解析式为y kx m =+， 将点()2,2Q 代入y kx m =+ 得22k m =+
水表面张力介绍 表面张力 表面张力，是液体表面层由于分子引力不均衡而产生的沿表面作用于任一界线上的张力。通常，处于液体表面层的分子较为稀薄，其分子间距较大，液体分子之间的引力大于斥力，合力表现为平行于液体界面的引力。表面张力是物质的特性，其大小与温度和界面两相物质的性质有关。 1基本信息 多相体系中相之间存在着界面（interface）。习惯上人们仅将气-液，气-固界面称为表面(surface）。 表面张力，是液体表面层由于分子引力不均衡而产生的沿表面作用于任一界线上的张力。将水分散成雾滴，即扩大其表面，有许多内部水分子移到表面，就必须克服这种力对体系做功——表面功。显然这样的分散体系便储存着较多的表面能(surface energy）。 2相关数据 在293K下水的表面张力系数为72.75×10-3N·m-1，乙醇为22.32×10-3N·m-1，正丁醇为24.6×10-3N·m-1，而水-正丁醇（4.1‰）的界面张力为34×10-3N·m-1。 表面张力的测值通常有多种方法，实验室及教科书中，通常采用的测试方法为最大气泡压法。由于其器材易得，操作方法相对易于学生理解表面张力的原理，因而长期以来是教学的必备方法。 作为表面张力测试仪器的测试方法，通常有白金板法（du Nouy method)\白金环法（Wilhelmy plate method)\悬滴法\滴体积法\最大气泡压法等。 3测定方法 (1)表面张力法。表面张力测定法适合于离子表面活性剂和非离子表面活性剂临界胶束浓度的测定，无机离子的存在也不影响测定结果。在表面活性剂浓度较低时，随着浓度的增加，溶液的表面张力急剧下降，当到达临界胶束浓度时，表面张力的下降则很缓慢或停止。以表面张力对表面活性剂浓度的对数作图，曲线转折点相对应的浓度即为CMC。如果在表面活性剂中或溶液中含有少量长链醇、高级胺、脂肪酸等高表面活性的极性有机物时，溶液的表面张力-浓度对数曲线上的转折可能变得不明显，但出现一个最低值(图2—15)。这也是用以鉴别表面活性剂纯度的方法之一。 (2)电导法。本法仅适合于表面活性较强的离子表面活性剂CMC的测定，以表面活性剂溶液电导率或摩尔电导率对浓度或浓度的平方根作图，曲线的转折点即CMC。溶液中若含有无机离子时，方法的灵敏度大大下降。 (3)光散射法。光线通过表面活性剂溶液时，如果溶液中有胶束粒子存在，则一部分光线将被胶束粒子所散射，因此测定散射光强度即浊度可反映溶液中表面活性剂胶束形成。以溶液浊度对表面活性剂浓度作图，在到达CMC时，浊度将急剧上升，因此曲线转折点即为CMC。利用光散射法还可测定胶束大小(水合直径)，推测其缔合数等。但测定时应注意环境的洁净，避免灰尘的污染。 (4)染料法。一些有机染料在被胶团增溶时。其吸收光谱与未增溶时发生明显改变，例如频那氰醇溶液为紫红色，被表面活性剂增溶后成为蓝色。所以只要在大于CMC的表面活性剂
浙教版八上科学第一章水和水的溶液单元测试卷 一、选择题 1．关于溶液的说法中正确的是（） A．溶液都是无色透明的B．水可以溶解任何物质 C．均一、稳定的液体都是溶液D．饱和溶液不一定是浓溶液 2．配制100g质量分数为10%的氢氧化钠溶液，称量氢氧化钠固体时除使用托盘天平（带砝码）和药匙外，还需要用到下列仪器中的（） A．玻璃棒B．烧杯C．100mL量筒D．胶头滴管 3．下列关于溶液的说法，不正确的是（） A．冷却或加入硝酸钾固体都能使接近饱和的硝酸钾溶液达到饱和 B．汗水浸湿的衣服晾干后出现白色斑迹，是因为水分蒸发后盐分结晶析出 C．氯化钠在20℃时溶解度是36g，则100 g的氯化钠溶液中氯化钠的质量分数为36% D．氨水是氨气的水溶液，根据气体溶解度变化规律，贮存时要阴凉密封 4．在家中，小明取少量的下列物质分别放入水中，充分搅拌，其中能形成溶液的是（） A．面粉B．蔗糖C．芝麻湖D．植物油 5.常温下，将盛有饱和溶液的硝酸钾溶液的小烧杯，放在盛水的大烧杯中（如图）预使硝酸钾溶液变为饱和溶液，应向大烧杯中加入的固体是（） A．硝酸铵B食盐C氢氧化钙 D.氢氧化钠 6.水是一种重要的自资源，节约用水、防治水污染应成为我们的自觉行为。下列说法中错误的是（） A．随手关闭水龙头B．往河流里倾倒垃圾 C．农业上采用滴灌技术D．工业废水经过处理达标后排放 7.形状不同的甲，乙，丙3个物体，浸没在水中不同的深度，如果受到的浮力相等，则一定可以判定（） A．他们的质量相等 B. 他们的体积相等
C. 他们的密度相等 D. 他们的重力相等 8．下列有关物质的溶解性的说法中错误的是（） A．在一定条件下，物质能够溶解的数量是有限的 B．相同条件下，不同物质的溶解能力是不同的 C．气体也能溶解在液体中，且温度越高，气体溶解能力越强 D．物质溶解时，有的放热，有的吸热 9．已知硝酸钾的溶解度随温度的升高而增大。下图各图是某硝酸钾饱和溶液的质量分数随温度升高而变化的图像（不考虑溶剂的质量变化），其中正确的是（） 10．潜水员潜水时呼出的气泡在水中上升的过程中，体积不断变大。关于气泡所受压强和浮力的变化情况，下列说法中正确的是（） A．压强变大，浮力变大B．压强变小，浮力变小 C．压强变小，浮力变大D．压强变小，浮力变小 11．下列有关电解水实验的说法中错误的是（） A．与正极相连的电极产生氧气B．与负极相连的电极上产生的气体能燃烧 C．产生氧气、氢气的质量比为2：1 D．可以证明水是由氢、氧两种元素组成的 12．两手分别拿着一个小木块和一个大石块浸没在水中，同时松手，小木块上浮，大石块下沉。比较松手时两者所受的浮力（） A．木块受的浮力大B．石块受的浮力大 C．两者受的浮力一样大D．条件不足，无法比较 13.甲、乙两种固体物质的溶解度曲线如图所示．下列叙述正确的是（）
3 m一实验目的1、了解硬度的常用表示方法； 2、学会用配位滴定法测定水中钙镁含量，钙含量的原理和方法T 3、掌握铬黑，钙指示剂的使用条件和终点变化。二、实验原理 水的硬度主要是指水中含可溶性的钙盐和钙硬度、1、总硬度、镁硬度的概念及表示方法； 水中含的钙离数，即mg/L. 钙硬度即每1L镁盐。总硬度通常以每L水中含的碳酸钙的mg 数，mg/L 1Lmg子的数，mg/L. 镁硬度即每水中含的镁离子的mg2总硬度的测定条件与原理滴定水EDTA10缓冲溶液控制溶液pH＝，以铬黑T为指示剂，用NH3-NH4Cl 测定条件：以样。原理：EDTA随着T滴定前水样中的钙离子和镁离子与加入的铬黑指示剂络合，溶液呈现酒红色，夺出，释放出指示剂，使溶液颜色逐渐变蓝，的滴入，配合物中的金属离子逐渐被EDTA的体积即可换算出水样的总硬度。至纯蓝色为终点，由滴定所用的EDTA 3钙硬度的测定条件与原理； ，并加入钙指示剂，然后用EDTA滴定。13NaOH测定条件：用溶液调节待测水样的pH为原理：调节溶液呈强碱性以掩蔽镁离子，使镁离子生成氢氧化物沉淀，然后加入指示剂用的体积即可算EDTAEDTA滴定其中的钙离子，至酒红色变为纯蓝色即为终点，由滴定所用的出水样中钙离子的含量，从而求出钙硬度。、相关的计算公式 4 钙硬度＝(CV1)EDTAMCaCO3/0.1 总硬度＝(CV2)EDTAMCa/0.1 C(V1-V2)MMg/0.1 镁硬度＝三实验步骤 1 / 2 总硬度的测定 指示3～滴铬黑TNH3-NH4Cl 用 100mL吸管移取三份水样，分别加5mL 缓冲溶液， 2 标准溶液滴定，溶液由酒红色变为纯蓝色即为终点剂，用EDTA 钙硬度测定滴钙指示剂，6NaOH2mL 6mol·L-1 溶液， 5～分别加100mL 用吸管移取三份水样， EDTA用标准溶液滴定，溶液由酒红色变为纯蓝色即为终点实验数据记录与处理四总硬度 2 / 2
专题八 充满活力的韦达定理 姓名： 班别： 典例导析 类型一：直接运用公式 例1：若一元二次方程02)2(2=++-a x a x 的两个根分别为3，b ，则____=+b a [点拨] 运用公式a b x x = +21，a c x x =21 [解答] [变式] 已知一元二次方程0562=--x x 之两根为b a ,，则 _____11=+b a 类型二：求方程中的字母系数 例2： 关于x 的方程0122=+++k x x 有两实根21,x x ，如果12121-<-+x x x x ，求整数k 的值。 [点拨] 熟记特殊式子2121x x x x ++的变形式 [解答] [变式] 关于x 的一元二次方程0622=--k x x （k 为常数）之两根为21,x x ， 且14221=+x x 。求k 值及方程的两根。 类型三：利用已知根求未知数的值 例3：已知关于x 的方程02=+-n mx x 的两个根是0和－3，则m= ，n= 。 [点拨] 运用公式得方程 [解答]
[变式] 已知方程042=+-m x x 的一个根是2，求方程的另一个根及m 的值。 类型四：利用公式求有关根的代数式的值 例4：已知b a ,是一元二次方程0122=--x x 的两个实数根，求代数式ab b a b a +-+-)2)((的值。 [点拨] 转化成b a +，ab [解答] [变式] 设21,x x 是方程032=-+x x 的两根，求1942231+-x x 的值。 类型五：与判别式的综合运用 例5：已知关于x 的方程22)1(2m x m x --=的两实根为21,x x 。 ①求m 的取值范围。 ②设21x x y +=，当y 取最小值时，求m 值及y 的最小值。 [点拨] 得出y 的表达式，用函数增减性 [解答] [变式]若关于x 的方程012)2(222=++--k x k x 有实根βα,。 ①求实数k 的取值。 ②设k t βα+= ，求t 的最小值。
表面张力测试笔(达因笔) 应用表面张力测试笔，能够很容易的分析出不同固体的表面能、亲水性、润湿度等微小变化。分析方法简单且有效，仅在基材表面上划一道痕就能迅速知道准确结果。这是专为生产线的测试而设计的，由工厂经过培训的操作者进行。 测试时，应选择一个中间值来作起点，如38mN/m,测试时，如果在2秒内测试笔湿了基材表面，则基材表面张力比所选值要大或正好，那么须要选一更大值的测试笔进行第二次测试，如此类推，直到测试结果在2秒内改缩成水珠（球状），则这次测试之前一次的值就被视为基材的表面能。并以此作比较分析用。 使表面张力测试笔垂直于薄膜平面，加上适当的压力，在薄膜表面上画一条线。量程稍小的表面张力测试笔较易画上直线，因此不须太大压力；而40、42、44的表面张力测试笔需在画线时多加一点压力。一般情况下，初次测试为保测量的准确度，需备6支不同型号的表面张力测试笔；若确定薄膜表面张力度数字变化极小，则至少需要3支不同型号的表面张力测试笔。 在工业性实践中，塑料表面能量（表面张力）的测定是通过测试油墨按照DIN ISO 8296，是以已知不同表面能量的墨在拟测的薄膜上刷上约100mm长的墨条，并观察其90%以上的墨条边在2秒钟内是否发生收缩并形成墨滴，如有，则换低一级表面能的墨再刷墨条，进行同样的观察，直至不收缩和出现墨滴，此测试墨的表面能即相对应为该薄膜的表面能。这种方法能准确测出基材的表面张力、表面湿力并判定工作前基材表面因素是否符合要求以便调整油墨、涂层、粘度到工作所需。
表面张力、表面湿力对于准确测定印刷油墨和其他材料在表面的粘结状况是非常明确的标准，但影响粘度的还有其他因素，如静电及诸多的添加剂。然而这些因素在测试时却不常显示出，甚至是测试结果很好但实际却不合要求。这就需要和原料供应商讨论这些技术问题。一般而言，以上情况对他们来说是不会发生的，且表面值在38-41mN/m 即能达到粘度要求。而表面张力在37mN/m以下时会造成许多白页（无印刷内容），在35mN/m以下时粘度就不好了。 一般来说，基材形成墨滴，涂层和粘贴能力和表面的能量相关。如果基材表面的能量低于所涂测试液的表面的张力，则形成珠点和画线收缩。因而，对大多数的基于印刷，塑料的溶剂来说，测试笔的要求在36-40达因/厘米之间。基于墨的些液体要求测试笔在40-44达因/厘米之间。而一些碾压和涂层的应用要求表面能量在50达因/厘米或者以上。显而易见，在进行印刷，涂层和碾压前需要对表面的能量先预估。表面张力测试笔在绝大多数的非粘贴性的材料上表现良好。重要的是测试液不会改变基材的表面特性。例如，如果测试液渗入一个纤维基材（如纸）致使膨胀，结果可以说明其容易潮湿。基材和测试液间的生化反应使结果无效。 估出读数规则如下： 若检测液在检测材料上收缩成球状,则表明液体示数比材料的高; 若检测液在检测材料上呈现一滩水状,则表明液体示数比材料的低; 若检测液在检测材料上呈现半收缩半平滩状,则表明两者示数相等.
八上《科学》第一章《水和水的溶液》单元检测卷 一.选择题 1.关于水的说法，正确的是（） A.地球是一个水球，有90%的面积被水覆盖 B.陆地淡水几乎占地球总水量的3/4 C.冰融化为水后，体积变小 D.健康的成年人每天一般约摄水25升水 3.能使陆地上的水不断得到补充，水资源得以再生的循环是 ( ) A.海上内循环 B.海陆间循环 C.内陆循环 D.大洋循环 4. 关于水的组成，下列叙述正确的是（） A.水是由氢气和氧气组成的 B.水是由氢原子和氧原子组成的 C.水分子是由氢和氧组成的 D.水分子是由氢原子和氧原子构成的 5. 下列对水的性质的描述中，错误的是 ( ) A．水通常情况下是无色无味的液体 B．纯净的水不带甜味 C．水的沸点是100℃ D．通常情况下，-10℃时水呈固态6.一弹簧测力计下挂一圆柱体，将圆柱体从盛有水的烧杯上方离水面某一高度处缓缓下降，然后将其逐渐浸入水中，如图已给出整个过程中弹簧测力计的示数F与圆柱体下降高度h 变化关系的实验图象，已知ρ水=×103kg/m3．则下列说法中错误的是（）A．圆柱体在刚浸没时下表面受到的液体压强是400Pa B．圆柱体的重力为12N C．圆柱体下降整个过程中所受的浮力为8N D．圆柱体的密度为×103kg/m3 7.水平桌面上的烧杯内装有一定量的水，轻轻放入一个小球后，从烧杯中溢出100g的水，则下列判断正确的是（g=10N/kg）（） A．小球所受浮力等于1N B．水对烧杯的压强一定增大 C．小球的质量可能小于100g D．小球的体积可能等于100cm3 8、关于浮力，下列说法不正确的是( ) A、浸在液体中的物体一定受到浮力 B．沉下去的物体受到的浮力不一定比浮上来的物体受到的浮力小 C．浮力大小与受到浮力物体的运动状态无关 D．体积相等的铁球和木球都浸没在水中，它们受到的浮力一样大 9、三只体积相同、重量不同的球放在水槽中，如图所示，其中受到重力最小的是( ) A．甲球B．乙球C．丙D．三球受到的浮力一样大 第9题图第10题图第11题图10、体积相同甲、乙、丙三个物体放在同种液体中，静止后如图所示，比较木块所受的浮力大小，应为( ) A、在甲液中浮力最大B．在乙液中浮力最大C．在丙液中浮力最大D．一样大11．很多远洋轮船的船舷上，都漆着五条“吃水线”，又称“载重线”，如图所示。其中标有W的是北大西洋载重线，标有S的是印度洋载重线。由此可知，当船从北大西洋驶入印度洋时，轮船受到的浮力以及北大西洋和印度洋海水密度ρ1、ρ2的关系，正确的是（假设船重不变）( ) A、浮力增大，ρ1=ρ2 B、浮力减小，ρl=ρ2 C、浮力不变，ρ1<ρ2 D、浮力不变，ρl>ρ2
水中总硬度的测定方法 1、范围适用于水中总硬度的测定 2、引用标准GB/T 8538—95 3、试剂 3.1 缓冲溶液（pH＝10）：将67.5g氯化铵溶解于300ml蒸馏水中，加氢氧化铵（ρ20＝0.90g/ml）570ml，用纯水稀释至1000ml。 3.2 铬黑T指示剂（0.5%）：称取0.5g铬黑T（C20H12N3NaO7S），溶于100ml三乙醇胺中。 3.3 c（EDTA）＝0.002mol/l 4、分析步骤 吸取50ml水样（若硬度过大可少取水样，用纯水稀释至50ml，若水样硬度过低改用100ml），置于250ml锥形瓶中加入5ml缓冲溶液，5滴铬黑T指示剂，立即用c（EDTA）＝0.002mol/l 滴定至溶液呈纯蓝色为终点。记录消耗量，同时做空白。 5、计算 5.1 锅炉水和自来水（以CaO计） ρ(CaO)= (V1-V0)×c×56×1000 V 5.2 矿泉水（以CaCO3计） ρ(CaCO)= (V1-V0)×c×100.09×1000 V 式中：ρ(CaCO)、ρ(CaO)――水样的硬度，mg/l； V1――滴定中消耗EDTA溶液体积，ml：V0――空白消耗EDTA溶液体积，ml： c ――EDTA标准溶液的浓度，mol/l：V ――所取水样体积，ml。 水中氯化物的测定方法 1. 适用范围适用于矿泉水、纯净水、自来水及炉水的测定。 2. 试剂 2.1 铬酸钾溶液（5％）：称取5克铬酸钾溶于100ml纯水中。 2.2 酚酞指示剂（1％）：称取1克酚酞溶于100ml 95％乙醇中。 2.3 硫酸溶液（0.1mol/L）：吸取6ml浓硫酸加入1000ml纯水中摇匀。
1 一元二次方程提高题 一、选择题 1．已知a 是方程x 2 +x ﹣1=0的一个根，则 的值为（ ） A ． B ． C ．﹣1 D ．1 2．一元二次方程(2)2x x x -=-的根是（ ） =1 =0 =1和x=2 =-1和x=2 3．为解决群众看病贵的问题，有关部门决定降低药价，对某种原价为289元的药品进行连续两次降价后为256元，设平均每次降价的百分率为x ，则下面所列方程正确的是（ ） A ． 289（1﹣x ）2=256 B ． 256（1﹣x ）2 =289 C ． 289（1﹣2x ）=256 D ． 256（1﹣2x ）=289 4．岑溪市重点打造的天龙顶山地公园在20XX 年12月27日试业了．在此之前，公园派出小曾等人到某旅游景区考察，了解到该景区三月份共接待游客20万人次，五月份共接待游客50万人次．小曾想知道景区每月游客的平均增长率x 的值，应该用下列哪一个方程来求出（ ） A ．20（1+x ）2=50 B ．20（1﹣x ）2=50 C ．50（1+x ）2 =20 D ．50（1 ﹣x ）2 =20 5．某校九年级学生毕业时,每个同学都将自己的相片向全班其他同学各送一张留作纪念,全班共送了2070张相片,如果全班有x 名学生,根据题意,列出方程为（ ） A ．(1)2070x x -= B ．(1)2070x x += C ．2(1)2070x x += D ． (1) 2070x x x -= 6．若关于x 的方程x 2 ﹣4x+m=0没有实数根，则实数m 的取值范围是 A ．m ＜﹣4 B ．m ＞﹣4 C ．m ＜4 D ．m ＞4 7．已知实数a ，b 分别满足22a 6a 40b 6b 40-+=-+=，，且a≠b，则 b a a b +的值是【 】 A ．7 B ．－7 C ．11 D ．－11 8．已知关于x 的方程()2kx 1k x 10+--=，下列说法正确的是 A.当k 0=时，方程无解 B.当k 1=时，方程有一个实数解 C.当k 1=-时，方程有两个相等的实数解 D.当k 0≠时，方程总有两个不相等的实数解 9．若22 4x Mxy y -+是一个完全平方式，那么M 的值是（ ） A. 2 B. ±2 C. 4 D.±4 二、填空题 10．已知方程x 2 +（1﹣ ）x ﹣=0的两个根x 1和x 2，则x 12+x 22 = 11．已知m 和n 是方程2x 2 －5x －3＝0的两个根，则 1m ＋1 n ＝________． 12．若将方程2 67x x +=，化为()2 16x m +=，则m ＝________. 13．已知（x 2 ＋y 2 ）（x 2 －1＋y 2 ）－12=0，则x 2 ＋y 2 的值是_________? 14．某种药品原价为60元/盒，经过连续两次降价后售价为元/盒．设平均每次降价的百分率为x ，则根据题意，可列方程为 ． 15a 4+b 10--=，且一元二次方程2kx ax b 0++=有实数根，则k 的取值范围是 . 三、计算题 16．解方程：（x+3）2 ﹣x （x+3）=0． 按要求解方程：
浙教版科学八年级上册第1章《水和水的溶液》章节测试、 答案 学校:___________姓名：___________班级：___________考号：___________ 一、选择题 1．水对人类的生存具有非常重要的意义，保护水资源是人类共同的责任．下列各项能造成水质污染的是（） ①海上油轮的原油泄漏；②在河边随意堆放垃圾；③合理施用农药、化肥；④使用无磷洗衣粉；⑤工业污水任意排放。 A．①②③B．②④C．②③⑤D．①②⑤ 2．调味剂是重要的食品添加剂，将下列调味剂加入水中，不能形成溶液的是（）A．食盐B．蔗糖C．味精D．芝麻油 3．从医用酒精中提纯酒精，应采用下列哪种方法（） A．蒸发B．沉淀C．过滤D．蒸馏 4．我国的国酒是茅台酒，酒的风格质量特点是“酱香突出、幽雅细腻、酒体醇厚、回味悠长、空杯留香持久”，下列有关茅台酒的说法中不正确的是（） A．茅台酒是溶液。溶剂是水 B．茅台酒的香、醇，是其物理性质 C．茅台酒是溶液，溶质主要是酒精 D．茅台的是无色透明的，说明茅台酒是纯净物 5．衣服上沾有碘很难洗净，下表是碘在下列四种不同溶剂中的溶解性情况: 根据上表中提供的信息判断，能最快洗净衣服上的碘污渍且对人体无害的是（）
A．水B．酒精C．汽油D．苯 6．20℃时，食盐溶解于水的实验数据如表。则下列叙述正确的是（） A．20℃时，食盐在水中的溶解度为36g B．②中所得溶液是饱和溶液 C．③④溶液的溶质质量分数不相等 D．①所得溶液的溶质质量分数为20% 7．t℃时，有一杯接近饱和的硝酸钾溶液，下列做法一定不能使其变为饱和溶液的是（） A．恒温蒸发溶剂B．降低溶液的温度 C．向溶液中加入硝酸钾D．向溶液中加入t℃时硝酸钾的饱和溶液8．20℃时，向100g未知浓度氯化钾溶液中加入5g氯化钾后，一定正确的是（）A．溶液质量变为105g B．溶质质量发生变化 C．溶液浓度变大D．溶剂质量不变 9．20℃时，氯化钠的溶解度为36g，对这句话理解错误的是（） A．20℃时，100g水中最多能溶解氯化钠36g B．20℃时，100g氯化钠饱和溶液中含氯化钠36g C．20℃时，氯化钠饱和溶液中水与氯化钠的质量比为100：36 D．20℃时，将36g氯化钠溶解于100g水中，所得溶液为该温度下氯化钠的饱和溶液10．一定温度下，有一杯食盐水，杯底尚有少量食盐固体不能溶解．现将新鲜的萝卜块放入其中，放置一段时间．则下列说法错误的是（） A．原食盐水一定是饱和溶液B．萝卜块质量一定减少 C．杯中的食盐固体一定全部溶解D．溶液的质量一定增加 11．室温下，称取氯化钠和碳酸钠各30g放入同一烧杯中，加入100g水充分搅拌后静
实验六工业用水总硬度的测定 一、实验目的 1 、学习EDTA 标准溶液的配制和标定方法。 2 、掌握络合滴定的原理，了解络合滴定的特点。 3 、掌握EDTA 测定水硬度的原理和方法。 二、实验原理 1、水的硬度的含义 锅垢的形成是水中钙、镁的碳酸盐、酸式碳酸盐、硫酸盐、氯化物所导致的。水中钙、镁盐等的含量用“硬度”表示，其中Ca2+、Mg2+含量是计算硬度的主要指标。 水的总硬度包括暂时硬度和永久硬度。在水中以碳酸盐及酸式碳酸盐形式存在的钙、镁盐，加热能被分解，析出沉淀而除去，这类盐所形成的硬度称为暂时硬度。而钙、镁的硫酸盐或氯化物等所形成的硬度加热不能除去称为永久硬度。 2、测定水的硬度方法 硬度是工业用水的重要指标，它为水的处理提供依据。测定水的总硬度就是测定水中Ca2+、Mg2+的总含量，一般常用配位滴定法。即在pH=10的氨性缓冲溶液中，以铬黑T 作指示剂，用EDTA标准溶液直接滴定，直至溶液由酒红色转变为纯蓝色为终点。滴定时，水中存在的少量Fe3+、Al3+等干扰离子用三乙醇胺掩蔽，Cu2+、Pb2+等重金属离子可用KCN、Na2S来掩蔽 3、水的硬度的表示方法： 测定结果的钙、镁离子总量常以CaCO3的量来计算水的硬度。 1）、我国通常以含CaCO3的质量浓度ρ表示硬度，单位取mg·L-1。 2）、也有用CaCO3的物质的量浓度来表示的，单位取m mol·L-1。 3）、还有以度（°）表示的：即1升水中含有10mgCaO称为1°.
平时我们常提到的软水和硬水就是用（°）来衡量水的硬度的程度的。硬度小于5.6° 的水，一般可称为软水，生活饮用水要求硬度小于25°，工业用水则要求为软水，否则易在容器、管道表面形成水垢，造成危害。 三、水的硬度的测定过程 （1）、所需试剂： 1）、0.02molL -1 DETA 溶液 （Na 2H 2y ·2H 2O 的摩尔质量为372.26） 配制：4g Na 2H 2y ·2H 2O 置于250ml 烧杯中，加约50ml 高纯水，微热溶解后，稀释到 500ml ，转入试剂瓶中，摇匀。 标定：标定用的基准试剂为CaCO 3 用减量法准确称取CaCO 30.5 ~ 0.6g 于100ml 烧杯中，用1∶1 HCl 溶液加热 溶解,待冷却后转入250ml 容量瓶中,用高纯水稀释到刻度,摇匀即可。 用移液管移取25.00ml 上述Ca 2+标准溶液于250ml 锥形瓶中，加约50ml 高纯水，加 5ml 20％ NaOH(现用现配)溶液,并加5滴钙指示剂,用EDTA 溶液滴定至溶液由酒红色恰 变为纯蓝色,记下所消耗的EDTA 溶液体积,计算EDTA 溶液的准确浓度,公式如下: C EDTA =EDTA 33 CaCO V 10m ?CaCO M （M CaCO3=100.1） 平衡标定三份，EDTA 的标准浓度 C EDTA =3321EDTA EDTA EDTA C C C ++ 2)CaCO 3固体试剂(基准试剂,110℃下干燥后装入称量瓶放在干燥器中). 3)1﹕1 HCl 溶液 4)20％NaOH 溶液（现用现配） 5）钙指示剂.（称取0.5g 钙指示剂，加20ml 三乙醇胺，加水稀释至100ml ）（或与 NaCl 配成质量比为1∶100的固体混合物） 6）铬黑T 指示剂（配制方法同钙指示剂）（必要时加4.5g 盐酸羟胺防氧化变质）
《一元二次方程根与系数的关系》专练 基础部分： 1若关于x 的二次方程(m +1)x 2-3x +2=0有两个相等的实数根，则m =______. 2设方程0432 =-+x x 的两根分别为1x ，2x ，则=+2 221x x _______, () 2 21x x -=________,1212 13x x x x ++=_________ 3 若方程x 2-5x +m =0的一个根是1，则m =________ 4 两根之和等于－3，两根之积等于－7的最简系数的一元二次方程是________ 6若关于x 的一元二次方程mx 2+3x -4=0有实数根，则m 的值为______ 7方程k x 2+1=x -x 2无实根，则k 8如果x 2-2(m +1)+m 2+5是一个完全平方公式，则m = 。 9若方程x 2+mx -15=0的两根之差的绝对值是8，则m = 。 10若方程x 2 -x +p =0的两根之比为3，则p = 。 11在实数范围内分解因式：x 2-2x -1= 15方程() 031222=+--m x m x 的两个根是互为相反数，则m 的值是 （A ）1±=m （B ）1-=m （C ）1=m （D ）0=m 16若方程2x （kx －4）－x 2 +6=0没有实数根，则k 的最小整数值是 A 、1 B 、2 C 、3 D 、4 17一元二次方程一根比另一根大8，且两根之和为6，那么这个方程是 A 、x 2 －6x －7=0 B 、x 2 －6x +7=0 C 、x 2 +6x －7=0 D 、x 2 +6x +7=0 18若方程x 2+px +q =0的两根之比为3∶2，则p ,q 满足的关系式是 （A ）3p 2=25q （B ）6p 2=25q （C ）25p 2=3q (D) 25p 2=6q 19方程a x 2+b x +c=0（a≠0）的两根之和为m ，两根平方和为n ，则 c bm an ++2 1 21 的值为 A 、0 B 、m 2+n 2 C 、m 2 D 、n 2 20 若一元二次方程的两根 x 1、x 2满足下列关系： x 1x 2+x 1+x 2+2=0,x 1x 2-2x 1-2x 2+5=0. 则这个一元二次方程是（ ） A 、x 2+x +3=0 B 、x 2-x -3=0 C 、x 2-x +3=0 D 、x 2+x -3=0 综合部分: 1.方程0132=--x x 的两个根是x 1,x 2，求代数式1 11221+++x x x x 的值。 2.已知21,x x 是一元二次方程01322=-+x x 的两根，求以2121,x x x x ?+为根的方程。 3、一元二次方程()02122=++--k x k kx ,当k 为何值时,方程有两个不相等 的实数根？
达因笔测试表面张力的方法 令狐采学 ＤＹ－Ｌ系列达因笔可以准确的测试出塑料薄膜之表面张力是否达到试笔的数值。令使用者清楚的了解此塑料薄膜是否适合于印刷，复合或镀铝。有效的控制质量及减少因材质不合格所造成的工具延误。而且ＤＹ－Ｌ系列达因笔并不仅限于塑料薄膜，还可以测试其他平面材料的表面张力。 一般来说，薄膜基材形成墨滴、涂层和其表面的能量相关。如果基材表面的能量低于所涂测试液的表面的张力，则形成珠点和画线收缩（如图中1所示），这就是所谓的润湿。大多数塑料基材的原始表面张力都比较小，几种聚合物的原始表面张力大致如下： 表一部分塑料表面张力（mN/m，20℃） 通常用作油墨溶剂的表面能为：乙醇22 mN/m、醋酸乙酯2 4 mN/m，而配制油墨需要加入树脂、粘结料、颜料、助剂后，表面张力一般要在38-42达因左右。塑料表面张力数值与成型温度、降温速度、添加剂和是否处理都有关系，所以彩印常用的
BOPP薄膜在印刷前要进行电晕处理，使其表面张力不能小于油墨的表面张力，这样才能达到润湿，如下图。 图一，薄膜－油墨润湿张力示意图 图中θ是润湿角。显然，当θ＞90°则因润湿张力小而不润湿；θ＜90°时则润湿；而在θ=0°时，可以完全润湿。可以看出，薄膜的表面张力最少要在38达因以上，才能让其与油墨的润湿角小于90°，做到润湿，这样印刷效果才比较好。 如果要薄膜的表面张力进一步加大，或者油墨的表面张力降低印刷效果会不会更好呢？所谓润湿角为零行不行呢，可以准确的说，抛开成本和物理上的可行不论，理论上那样一点点油墨会铺满整张薄膜，各种颜色会混在一起，再也看不见图案了。 对多数薄膜来说，在印刷前测试薄膜的表面张力，要求达因笔在36-40达因/厘米之间。而尼龙要求52达因/厘米左右，PET要求48达因/厘米左右配备达因笔。 使用方法：使ＤＹ－Ｌ达因笔垂直于薄膜平面，加上适当的压力，轻轻在薄膜表面上画一条线（见下图）。一般需要3支相邻型达因数的达因笔。 图二，不同达因数的ＤＹ－Ｌ达因笔对薄膜划线效果图 分析结果： 1、画线很平均地分布，不起任何珠点，则说明该薄膜表面张力，高于达因笔上所标出的指数，这种情况可以印刷。 2、画线慢慢地收缩，则说明该薄膜表面张力，稍低于达因
实验七配位滴定法测定自来水的总硬度 一、实验目的 1、了解水的硬度的测定意义和常用硬度的表示方法； 2、学习EDTA标准溶液的配制与标定； 3、掌握配位滴定法测定自来水总硬度的原理和方法。 4、熟悉铬黑T指示剂终点颜色判断和近终点时滴定操作控制，了解金属指示剂的特点。 二、实验原理 通常将含较多量Ca2+、Mg2+的水叫硬水，水的总硬度是指水中Ca2+、Mg2+的总量，它包括暂时硬度和永久硬度，水中Ca2+、Mg2+以酸式碳酸盐形式存在的称为暂时硬度，遇热即成碳酸盐沉淀。反应如下： Ca(HCO3)2→ CaCO3(完全沉淀)+H2O+CO2↑ Mg(HCO3)2→MgCO3(不完全沉淀)+H2O+CO2↑ +H2O Mg(OH)2↓+CO2↑ 若以硫酸盐、硝酸盐和氯化物形式存在的称为永久硬度，再加热亦不产生沉淀（但在锅炉运行温度下，溶解度低的可析出成锅垢）。 水的硬度是表示水质的一个重要指标，对工业用水关系极大。水的硬度是形成锅垢和影响产品质量的重要因素。因此，水的总硬度即水中Ca2+、Mg2+总量的测定，为确定用水质量和进行水的处理提供了依据。 由Mg2+形成的硬度称为“镁硬”，由Ca2+形成的硬度称为“钙硬”。 水的总硬度测定一般采用配位滴定法，在pH≈10的氨性缓冲溶液中，以铬黑T（EBT）为指示剂，用EDTA标准溶液直接测定Ca2+、Mg2+的总量。由于K CaY>K MgY> K Mg·EBT> K Ca·EBT，铬黑T先与部分Mg配位为Mg·EBT（红色）。当EDTA滴入时，EDTA与Ca2+、Mg2+配位，终点时EDTA夺取Mg·EBT的Mg2+，将EBT置换出来，溶液由红色变为蓝色。 测定钙硬时，另取等量水样加NaOH调节溶液pH为12~13，使Mg2+生成Mg(OH)2沉淀，加入钙指示剂用EDTA滴定，测定水中Ca2+的含量。由EDTA溶液的浓度和用量，可算出水的总硬度，由总硬度减去钙硬即为镁硬。有关化学反应如下： 滴定前：Mg2+ + HIn-+H+
