意大利利雅路（RIELLO）燃烧器意大利百得（BALTUR）燃烧器 德国威索（WEISHAUPT）燃烧器意大利意高（ECOFLAM）燃烧器 芬兰奥林（OILON）燃烧器意大利尤尼瓦斯（UNIGAS）燃烧器瑞典百通（BENTONG）燃烧器英国力威（NU-WAY）燃烧器 瑞士欧特力（OERTLI）燃烧器（机） 燃烧器配件产品包括西门子（SIEMENS）、霍尼威尔（HONEYWELL）、丹佛斯（D ANFSOO），以及SUNTEC、HAGO、FIDA、COFI、SMELL、PARKERA等专业配套产品，广泛地应用于：意大利：RIELLO（利雅路）baltur（百得)Ecoflam(意高) FBR （埃夫比尔）燃烧器；德国：weishaupt(威索)燃烧器，ELCO（欧科）燃烧器；法国CUENOD（贵诺）燃烧器；瑞典Benton（百通）燃烧器、英国NU-WAY（力威）及韩国OLYMPLA（奥林匹亚）、SOOKOOK（水国）燃烧器等。 一、威索燃烧机Weishaupt 油气两用燃烧器： WGL30N/1-A，WGL30F/1-A， GL1/1-E,GL3/1-E,GL1Z,GL3Z,GL3ZM,GL5Z,GL7Z,GL8Z,GL5ZM,GL7ZM,GL 8ZM,GL9ZM,GL8TM,GL9TM,GL5ZM,GL7ZM,GL8ZM,GL9ZM,GL5/1-D,GL7/1 -D,GL8/0-D- TMD,GL9/1-D, RGL3ZM,RGL7ZM,RGL8ZM,RGL9ZM,RGL10ZM,RGL11ZM,GL3/1-E, RGL3/ 1-E,RGL5/1-D,RGL10/1-D,RGL11/1-D 二、利雅路燃烧机RIELLO 油气两用燃烧器RLS28，RLS38，RLS50，RLS70，RLS100，RLS130，RLS160/M，RLS190/M，RLS250/M，GI/EMME1400，GI/EMME2000，GI/EMME3000，GI/EMME4500 三、百得燃烧机Baltur 油气两用燃烧器（轻油/气）：COMIST20，COMIST36，COMIST72，COMIST122，COMIST180，COMIST250，COMIST300，COMIST72DSPGM，COMIST122DSPGM，COMIST180DSPGM， COMIST250DSPGM，COMIST300DSPGM，GIMIST350DSPGM， GIMIST420DSPGM，GIMIST510DSPGM，GIMIST1000DSPGM 油气两用燃烧器（重油/气）：COMIST122N，COMIST180NM，COMIST250NM，COMIST300NM， 四、意高燃烧机Ecoflam 燃气燃烧器

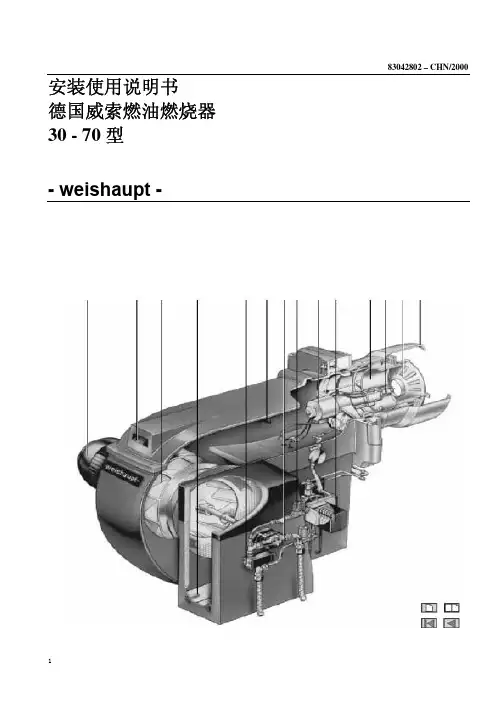

安装使用说明书 威索燃气燃烧器1-11号- weishaupt -
证明 在此我们说明，威索（-weishaupt-）燃气燃烧器符合下列EC标准的 基本要求： 90/396/EEC Gas Equipment Guideline 89/336/EWG Electromagnetic Compatibility 73/23/EEC Low Voltage Guideline 因此燃烧器上带有CE/0085标记。 其它质量保证体系由DIN EN ISO 9001认可。 德国麦克斯·威索有限公司 目录 1. 一般说明.................................................................. 错误!未定义书签。 2. 燃烧器的安装.............................................................. 错误!未定义书签。 3. 气路示意图................................................................ 错误!未定义书签。 4. 阀门组件说明.............................................................. 错误!未定义书签。 5. 阀门组件的安装............................................................ 错误!未定义书签。 6. 阀门组件的气密性检验...................................................... 错误!未定义书签。 7. 功能流程检验.............................................................. 错误!未定义书签。 8. 准备第一次调试............................................................ 错误!未定义书签。9．调试...................................................................... 错误!未定义书签。10．燃烧筒及稳焰盘的调整 ..................................................... 错误!未定义书签。 11. 工作范围表............................................................... 错误!未定义书签。 12. 设置点火电极............................................................. 错误!未定义书签。 13. 鼓风轮的固定............................................................. 错误!未定义书签。14．工作流程................................................................. 错误!未定义书签。 15. 限制及辅助开关的凸轮位置设置 ............................................. 错误!未定义书签。 16. 燃气流量的计算，从标准状态到实际状态的换算................................ 错误!未定义书签。 17. 常见故障及排除方法....................................................... 错误!未定义书签。

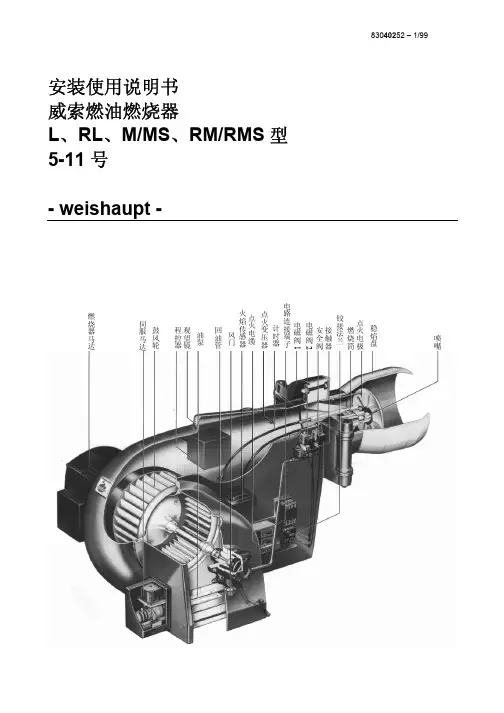

燃烧器基本知识 燃烧器作为一种自动化程度较高的机电一体化设备，从其实现的功能可分为五大系统：送风系统、点火系统、监测系统、燃料系统、电控系统。 一、送风系统 送风系统的功能在于向燃烧室里送入一定风速和风量的空气，其主要部件有：壳体、风机马达、风机叶轮、风枪火管、风门控制器、风门档板、扩散盘。 1．壳体：是燃烧器各部件的安装支架和新鲜空气进风通道的主要组成部分。从外形来看可以分为箱式和枪式两种，大功率燃烧器多数采用分体式壳体，一般为枪式。壳体的组成材料一般为高强度轻质合金铸件。（如图1-1）顶盖上的观火孔有观察火焰作用 2．风机马达：主要为风机叶轮和高压油泵的运转提供动力，也有一些燃烧器采用单独电机提供油泵动力。某些小功率燃烧器采用单相电机，功率相对较小，大部分燃烧器采用三相电机，电机只有按照确定的方向旋转才能使燃烧器正常工作。有带动油泵及风叶作用，电机一般是2800转(如图1-2) 3．风机叶轮：通过高速旋转产生足够的风压以克服炉膛阻力和烟囱阻力，并向燃烧室吹入足够的空气以满足燃烧的需要。它由装有一定倾斜角度的叶片的圆柱状轮子组成，其组成材料一般为高强度轻质合金钢，所有合格的风机叶轮均具有良好的动平衡性能。 4．风枪火管：起到引导气流和稳定风压的作用，也是进风通道的组成部分，一般有一个外套式法兰与炉口联接。其组成材料一般为高强度和耐高温的合金钢。有风速调节作用。5．风门控制器：是一种驱动装置，通过机械连杆控制风门档板的转动。一般有手动调节、液压驱动控制器和伺服马达驱动控制器三种，前者工作稳定，不易产生故障，后者控制精确，风量变化平滑。 6．风门档板：主要作用是调节进风通道的大小以控制进风量的大小。其组成材料有合金，合金档板有单片、双片、三片等多种组合形式。 7．扩散盘：又称稳焰盘，其特殊的结构能够产生旋转气流，有助于空气与燃料的充分混合，同时还有调节二次风量的作用。 二、点火系统 点火系统的功能在于点燃空气与燃料的混合物，其主要部件有：点火变压器、点火电极、电火高压电缆。8．点火变压器：分电子式和机械（电感）式两种,是一种产生高压输出的转换元件，其输出电压一般为：2 5KV、2 6KV、2 7KV，输出电流一般为15~30mA。有EDI、丹佛斯、国产丹佛斯、飞达这几种。油机跟气机的区别是：油机一般两个头气机一般一个头。分电子式和机械式两种 9．点火电极：将高压电能通过电弧放电的形式转换成光能和热能，以引燃燃料。一般有单体式和分体式两种。一般点火针是用不锈钢材料耐800度高温，而我们用的是镍铬丝能耐1500度高温。注意点火棒不能与金属接触 10．电火高压电缆：其作用是传送电能。可以耐150万伏电压。 三、监测系统 监测系统的功能在于保证燃烧器安全的运行，其主要部件有火焰监测器、压力监测器、外接监测温度器等。11．火焰监测器：其主要作用是监视火焰的形成状况，并产生信号报告程控器。火焰检测器主要有三种：光敏电阻、紫外线UV电眼和电离电极。 A、光敏电阻：多用于轻油、重油燃烧器上，其功能和工作原理为：光敏电阻和一个有三个触点的火焰继电器相连，光敏电阻的阻值随器接收到的光的亮度而变化，接收到的光越亮，阻值就越低，当加在光敏电阻两端的电压一定时，电路中的电流就越高，当电流达到一定值时，火焰继电器被激活，从而使燃烧器继续向下工作。当光敏电阻没有感受到足够的光线时，火焰继电器不工作，燃烧器将停止工作。光敏电阻不适用于气体燃烧器。 B、电离电极：多用于燃气燃烧器上。程控器给电离电极供电，如果没有火焰，电极上的供电将停止，如果有火焰，燃气被其自身的高温电离，离子电流在电极、火焰和燃烧头之间流动，离子电流被整流成直流，
燃烧机 操作说明书 内容： ?DCM-10～DCM-60 燃烧机基本规范及特性 ?燃烧机各部名称 ?使用方法及操作顺序 ?异常时的检查方法
?火炎状态与颜色 ?燃烧机发热量控制示意图?定期维修与保养
DCM-10～DCM-60 燃烧机基本规范及特性 正英 SHOEI的DCM-10～DCM-60瓦斯燃烧机， 大，小火比例 ( TURN DOWN RATIO ) 20 : 1 ?点火方式 使用点火变压器，间歇点火方式。 ?操作方法 由温度控制比例马达（CONTROL MOTOR）作火焰强弱之控制。 特性： 1．燃烧安定应用范围广。 2．点火器结构简单，动作可靠。 3．主燃烧部分能进行高–低–关控制。 4．设计有安全可靠的火焰检测器。 5．设计有2mm厚的高强度空气反射板。 6．箱体采用强度高的不锈钢材料。 燃烧机各部分名称
（详见“DCM燃烧机配管原理图”） DCM 燃烧机之使用方法及操作顺序 1、瓦斯热风装置安装可考虑以下两种方式： Α、吸引方式 将循环热风吸入送入炉内之方式，循环风车在火焰之后方，通常称为使 用负压。 Β、押入方式 将循环热风吹出送入炉內之方式，循环风车在火炎之前方，通常称为 使用正压。 2、一般在大容量時，母火燃烧器在主燃烧器点着火，以主燃烧器检查火炎， 然后熄灭母火燃烧器。 3、准备 Ａ、循环风车、燃烧风车及温度控制器控制线路，请确认接好。 Ｂ、瓦斯配管時勿洩漏，須确实依正确方法配管，必要時请检查是否有漏气发生。（简单的方式，就是用肥皂泡沫水在连接处检查之。） Ｃ、请确认循环风车与燃烧风车之转向是否正确。 Ⅰ、循环风车： 直接起动：11kw以下可直接起动。 请确认运转皮帶之方向是否正确。 若不是時，请先将电源切断，将循环风车之接线（U．V. W）三条中之任意两条对调即可。 Ｙ－△起動：同上，若运转方向不同時，请先将控制箱总电源切断， 然后将电磁接触器上方之无熔丝开关（NFB）之三条中 之任意两条对调即可。 Ⅱ、燃烧风车： 同循环风车之直起动。请用手指触摸马达軸心之方向，应该为“逆時 针方”若不是時，请将控制箱中之燃烧风车之电磁接触器接线三条中
精心整理 方案编号：201188-1 1.4MW燃气热水锅炉 控 制 系 统 方 案 南京仁泰法恩电气有限公司 2011年8月8日 联系人：陈留群方案设计说明： 1、南京仁泰法恩电气有限公司是暖通、供暖节能、锅炉、热能设备等领域自动化控制的高科技股份 制公司，是国内最大的锅炉电脑控制器厂家。 2、本公司是中国锅炉行业工业锅炉控制标准《JB/T****》的第一起草单位。 本方案由该标准的第一起草人王曦宁主持编写。 3、本方案在满足招标所用要求以外又增加了以下功能： ①、本公司运用当今世界前沿科技和仁泰可靠性核心技术，具有国际标准的高性能指标和“会说话” 功能。当出现故障时，声光报警并有照语音提示指导相关人员排除故障，从而使锅炉进入一个会说话的时代。 ②、本系统控制采用了热源运行周期自动寻优、环境温度前馈控制、故障自动检测等多项自主核心技 术，让使用单位大大节约了运行成本。
4、本公司产品通过国家级测试所最高等级—4级的电磁干扰测试，严格遵循国际通行的可靠性系统工 程（RSE）原则，从而使系统平均无故障时间达到了最优。 5、使用当今最先进的SMT表面贴片焊技术，确保系统高科技性和可靠性。 一、公司介绍 南京仁泰法恩电气有限公司是暖通、供暖节能、锅炉、热能设备等领域自动化控制的高科技股份制公司，是国内最大的锅炉电脑控制器厂家。 仁泰公司于1995年在全国率先推出锅炉电脑控制器，至今已发展到全系列燃煤、燃油(气)和电热锅炉的电脑控制、PLC控制、iPC 控制、小型和大型DCS控制和供暖节能控制，控制锅炉的吨位达到150t/h，并且始终保持技术领先地位。目前仁泰公司产品已遍布全国，部分出口国外，近800家国内锅炉厂和30家外资锅炉厂配套使用，已成为我国锅炉控制的主流产品和着名品牌，是中国锅炉行业“工业锅炉控制标准”第一起草单位。 “卓越、严谨、诚信、共赢”，是仁泰公司的企业精神，她体现在仁泰公司永续前进的步伐之中，体现在与客户、合作伙伴、内部员工以及竞争对手的相处之中。 我们不仅向世界提供最佳的冷暖控制，更是在提高人们的生活和工作的质量。 公司资质： 中国锅炉行业“工业锅炉控制标准”第一起草单位 省级高新技术企业 国家级高新区企业 计算机软件企业 锅炉行业协会团体会员 通过ISO9001-2000质量体系认证 二、关于标准 1、目前尚无锅炉控制器的国家标准或行业标准，我公司执行的是南京仁泰公司企业标准Q/3201RTG01-2000，是目前国内唯一具有企业标准的锅炉电脑控制厂家。 2、我国工业锅炉控制装置的行业标准正在制定中，我公司为该标准的第一起草单位。 3、本控制方案依照国家有关标准和规程及南京仁泰公司企业标准编制，全面满足招标方要求。主要引用的标准有：
Baltur燃烧器油（气）/风比例调节方法 单位: 作者: 2013－3－05
目录 Baltur燃烧器油（气）风比例调节方法 (1) 1 燃气燃烧器气/风比例调节方法 (1) 1.1燃烧头内空气的调节 (1) 1.2空气伺服电机零位飘移的处理 (2) 1.3燃气燃烧器程控器内气风比例的调节 (3) 2 油气混用燃烧器油（气）/风比例的调节 (3) 2.1 燃油运行时油/风比例的调节 (3) 2.2 燃气运行时气/风比例的调节 (5) 3结论参考文献 (7)
Baltur燃烧器油（气）风比例调节方法 作者孙忠伟 中石化管道储运公司襄阳输油处 【摘要】Baltur燃烧器燃料/风比例调节，对燃烧器安全运行至关重要，合理的调节不但能使燃烧器平稳运行，而且还能节省燃料，提高燃烧热效率，因此，燃烧器比例调节是日常工作中的重要部分 【关键词】Baltur 燃烧器燃油燃气比例调节 Baldur燃烧器自2001年在襄阳处投运第一台，经过几年设备改造，目前包括锅炉和加热炉共有25台Baldur燃烧器，分为燃气(8台)、燃油（2台）和油气两用（15台）三种类型，燃油和油气两用燃烧器油的部分油/风比例调节方法是一样的，在此不再单独说明。运行中经常出现的问题就是燃料/风比例调节不当，造成运行故障或热效率降低，合理的调节在实际运行中优为重要。 一、燃气燃烧器气/风比例调节方法 （一）燃烧头内空气的调节 燃烧头的扩散桶是可以移动的。在燃烧头上装有可以调节燃烧头与火焰盘之间空气通道的调节器。关小流通通道，燃烧空气流率就会减小，相应地火焰盘前的空气压力就会升高，空气流动速度增大，湍流度增强，气流的穿透能力加强，有利于强化空气与燃气的混合,以及获得很好的火焰稳定性，当火焰发生抖动时就必须这样调节。在实际应用中，对于增压锅炉(压气机和燃气轮机组配合提供0.2～0.4MPa燃烧热空气)或者热负荷很大时，都需要这样调节。从以上描述可知，关小燃烧头空气通道时，燃烧头所处的位置一定要能够保证火焰盘前的空气压力水平几乎总是要比火焰盘后的空气压力水平高很多。一般建议关小燃烧头内空气通道，而相应开大风机入口空气风门的开度。燃烧器在最大出力时一定要这样设置。实践中，开始调试的时候，一定要把燃烧头内的空气通道放在中间位置，然后启动燃烧器进行调试。当达到最大出力时，再逐渐关小燃烧头内空气通道，将风机入口的风门接近全开，然后前后移动燃烧头火焰扩散桶，调节空气的流率使之适当。注意，调节过程中千万不要把燃烧头内的空气通道全部关上。要确保燃烧头和火焰盘的轴心一致。如果轴心对中不好会引起火焰燃烧不好，燃烧头会因局部过热而烧毁。可以通过燃烧器后部的检查孔来检查轴心对中情况，最后将调节燃烧头位置的调节柄上的螺丝拧紧，固定燃烧头。注意：要检查点火是否顺利。如果燃烧头内的空气通道关得太小，可能会因为风速过高而使点火困难。如果出现这种情况，就要逐渐开大该通道，直到能够顺利点火，燃烧头的设定位置即为此时的位置。风门档板的最小开度应满足点火位置风压开关能够灵活动作，保证顺利点火，否则也要重新调节档板开度。
百得燃气燃烧器常见故障处理 ●点火故障 正常条件下，连续启动三次燃烧器，没有点燃燃烧应判断为点火故障，需要进行相应检查来排除故障。（点火时风机运行正常，程序正确） 1 气源故障检查天然气的压力是否正常保持在3-5kpa，过高或过低均会出现点不着火现象。处理方法；调节天然气调压阀，进行压力设定。 2 风门故障检查风门大小，风门在偏大时容易出现多次点火不着的现象，处理方法；将风门适当的调小，但不可以完全关闭。 3 点火电极或点火变压器故障点火变压器不打火，或点火电极太脏位置不对时，均会出现点火故障。处理方法；测试点火变压器是否点火，清理点火电极，调整点火间隙保持2-3mm。 4燃气阀组故障正常点火时阀组会及时地开启，并能听到开启的声音，打不开时不会建立火焰，处理方法；检查阀组线圈，调节阀的开启度。 5 点火控制器故障所有点火程序由控制器发出，控制器损坏，不能正常点火。处理方法；更换控制器。 ●熄火故障燃烧器正常运行燃烧时，突然灭火，为熄火故障。 1 气源不稳造成火焰波动后，灭火，处理方法；调整压力，重新启动。 2火焰检测器故障运行时火焰检测探针接地，或太脏时测不到正常的火焰，出现熄火。处理方法；调整探针位置，清理探针表面。重新启动。 3 电路故障电源不稳或缺相，造成过程中熄火。处理方法；联系电工检查电源及接线。 ●燃烧器不启动故障按下启动按钮长时间燃烧器不启动 1 外界连锁故障外接温度或压力控制没有到达启动下限；检查温度或压力设定值。
2燃烧器内部连锁没通过气压过高或过低时，风压开关常闭没有闭合时，风门机构没到位时，均会出现，逐步进行检查。 3程控器故障没有进行复位，重新进行复位。 4、风机电机过热保护，对热继电器进行复位。 5、检查控制柜启动按钮，是否正常。 6、电路故障电路检查测启动信号是否正常，电压保险是否正常。
燃气燃烧器
目录 1..燃烧器描述------------------------------------------------------1 1.1燃烧机附件--------------------------------------------------1 1. 2 燃烧机随机附件 2..技术资料---------------------------------------------------------2 2.1技术资料-----------------------------------------------------2 2外观尺寸-----------------------------------------------------2 2.3燃烧范围-----------------------------------------------------3 3..安装--------------------------------------------------------------4 3.1锅炉安装-----------------------------------------------------4 3.2瓦斯电磁阀-----------------------------------------------------4 3.3燃气供应管路------------------------------------------------------5 3.4探针-电极定位---------------------------------------------------5 4..线路图--------------------------------------------------------------7 4.1内部线路图-----------------------------------------------------7 4.2外部线路图-----------------------------------------------8 5..工作--------------------------------------------------------------7 5.1燃烧调整-----------------------------------------------------7 5.2燃烧头设定-----------------------------------------------8 5.3风门档板设定-------------------------------------------------8 5.4第一次激活-----------------------------------------------------9 5.5燃烧检查-----------------------------------------------------9 5.6空气压力开关-----------------------------------------------------9 5.7瓦斯压力开关-----------------------------------------------------9 5.8燃烧器激活图-----------------------------------------------------9 ６.维护---------------------------------------------------------------9 ７故障及解决办法-------------------------------------------------10
百得燃气燃烧器常见故障及解决办法 ●点火故障 正常条件下，连续启动三次燃烧器，没有点燃燃烧应判断为点火故障，需要进行相应检查来排除故障。（点火时风机运行正常，程序正确） 1 气源故障检查天然气的压力是否正常保持在3-5kpa，过高或过低均会出现点不着火现象。处理方法；调节天然气调压阀，进行压力设定。 2 风门故障检查风门大小，风门在偏大时容易出现多次点火不着的现象，处理方法；将风门适当的调小，但不可以完全关闭。 3 点火电极或点火变压器故障点火变压器不打火，或点火电极太脏位置不对时，均会出现点火故障。处理方法；测试点火变压器是否点火，清理点火电极，调整点火间隙保持2-3mm。 4燃气阀组故障正常点火时阀组会及时地开启，并能听到开启的声音，打不开时不会建立火焰，处理方法；检查阀组线圈，调节阀的开启度。 5 点火控制器故障所有点火程序由控制器发出，控制器损坏，不能正常点火。处理方法；更换控制器。 ●熄火故障燃烧器正常运行燃烧时，突然灭火，为熄火故障。 1 气源不稳造成火焰波动后，灭火，处理方法；调整压力，重新启动。 2火焰检测器故障运行时火焰检测探针接地，或太脏时测不到正常的火焰，出现熄火。处理方法；调整探针位置，清理探针表面。重新启动。 3 电路故障电源不稳或缺相，造成过程中熄火。处理方法；联系电工检查电源及接线。 ●燃烧器不启动故障按下启动按钮长时间燃烧器不启动 1 外界连锁故障外接温度或压力控制没有到达启动下限；检查温度或压力设定值。 2燃烧器内部连锁没通过气压过高或过低时，风压开关常闭没有闭合时，风门机构没到位时，均会出现，逐步进行检查。 3程控器故障没有进行复位，重新进行复位。 4、风机电机过热保护，对热继电器进行复位。 5、检查控制柜启动按钮，是否正常。 6、电路故障电路检查测启动信号是否正常，电压保险是否正常。
BC1000 燃烧控制器 BC1000 燃烧控制器 概述 BC1000是应用于大型商用及工业用燃烧装置上的火焰开关。它具有以下功能： 1. 简易的火焰开关功能，即指示有无火焰。 2. 燃烧安全控制器，能够提供系统“安全启动检 查”和火焰监测功能。 内置的安全启动检查电路用于在启动的同时检测火焰探测器是否能正常工作（当1端子得电时）。如果此时显示有火焰存在，它便不会接通安全继电器，于是系统就不会在控制器得到启动信号时进行启动。BC1000需连接火焰离子棒或Honeywell mini-peeper UV 紫外火焰探测器来探测火焰情况并为控制器输出火焰信号。 特点 1. 结构紧凑，采用插入底座的方式，安装方 便。 2. 可直接面板安装，当面板上已有多种设备时 为了方便安装，也可以嵌入安装到DIN 槽。 3. 当安全启动检测在启动时，发现异常火焰情 况存在，控制器将中断点火 4. 三个LED 灯分别指示运行时三个状态：电 源，火焰，安全启动检测（SSC ） 5. 火焰的强度可通过前面的端子测量，或持续 测量监测。 使用手册
BC1000 燃烧控制器 详细规格 接线与安装 A．注意 1) 该产品不能安装在以下地方： 1. 易接触特殊化学品及腐蚀性气体（氨水，硫 磺，氯气，乙烯，酸性气体等）的地方。 2. 水中或过度潮湿的地方。 3. 温度过高及震动过于频繁的地方。 2) 为了避免瞬间电击导致设备的损坏，在安装前务 必断开主电源。在完成所有的接线及相应的检测后，再将BC1000进行通电。 3) 不能超过端子的额定负荷功率。 4) 连接电源的电线同点火变压器的高压电线以及连 接火焰探测器的电线不能一起走线。紫外火焰探测器的电线必须走单独导线管或屏蔽导线，和其它电线分开，尤其是点火变压器的高压电源线必须和BC1000分开至少10cm距离。5) 按照相应标准条例，燃烧器（火焰主体）必须进 行接地（如装在锅炉上，需接到锅炉炉体上）。 6) 点火变压器高压电缆务必连接紧固以防止连接故 障。同时点火变压器应直接安装在燃烧器上，或安装在能与燃烧器相连的金属部件上。 DIN槽安装板 主体 电源指示LED 火焰指示LED 火焰电压 测量表端子 底座 DIN槽固定 图1 外观 前面板
安装使用说明书 威索燃气燃烧器1-11号—weishaupt —
证明 在此我们说明，威索（-weishaupt—）燃气燃烧器符合下列EC标准得 基本要求： 90/396/EEC Gas Equipment Guideline 89/336/EWG Electromagnetic patibility 73/23/EEC Low Voltage Guideline 因此燃烧器上带有CE/0085标记。 其它质量保证体系由DIN EN ISO 9001认可。 德国麦克斯·威索有限公司 目录 1、一般说明 (2) 2、燃烧器得安装 (4) 3、气路示意图 (6) 4、阀门组件说明 (7) 5、阀门组件得安装 (14) 6、阀门组件得气密性检验 (17) 7、功能流程检验 (17) 8、准备第一次调试 (18) 9。调试 (18) 10.燃烧筒及稳焰盘得调整 (28) 11、工作范围表 (29) 12、设置点火电极 (30) 13、鼓风轮得固定 (30) 14.工作流程 (31) 15、限制及辅助开关得凸轮位置设置 (38) 16、燃气流量得计算，从标准状态到实际状态得换算 (40) 17、常见故障及排除方法 (42)
1、一般说明 简介 下表为安装及调试中各个步骤得基本概括 为了达到正确安装及调试得目得，请对此说明书中得所有说明加以注意。 步骤工作章节 1 燃烧器得安装 2 2 安装燃气阀门组 5 3 燃气阀门组得气密性检验 6 4 检查燃气供气压力8、1 5 排去燃气阀门组中得空气8、2 6 功能流程检验7 7 检查燃烧头10 8 检查设备9、1 9 调试9、3 安全性 要确保燃烧器得安全运行，必须由合格得专业人员按此说明书进行正确得安装及调试. 要特别注意相关得安全规定（如DIN—VDE，DIN —DVGW)。 火焰监测装置、限制装置,调节机构以及其它安全装置只能由制造厂或其委托单位进行安装. 不遵守规定可能导致人员伤亡及重大物质损失等严重后果。 人员资格 本说明书所指得合格人员为熟悉安装调试并有足够能力从事其工作得人员，如: ?受过培训,并有能力根据安全技术得标准操作、接地及标识电器得 ?受过培训，并有能力在现场对燃气装置进行安装、调试及维修得 操作说明 每台燃烧器所附得操作说明必须放置在设备周围显眼处。在操作说明上必须标明最近得服务商联系地址. 指导 故障经常就是由于误操作引起得。因此司职人员应被详细告知燃烧器得相关常识。如经常出现某一故障，则应通知服务商。 安装 安装燃油设备必须按相应得标准及规定进行。因此安装者必须确保所有得规定得到贯彻执行。应当认真对待安装、调试及保养等各项工作。燃油要符合DIN51603得标准。 电气接线图 每台燃烧器都附有一详细得接线图。 保养 如在保养及检验工作中密封件被打开，在重新安装时必须清洁密封面并注意保持密闭性能。 维护与保养 根据DIN4755及DIN4756得规定,全套设备应至少一年进行一次维护与保养。根据实际情况还应对相应部件得气密性进行复查.燃烧后得烟气值在每次保养及故障处理时要进行测量。 环境条件 燃烧器及燃气阀门组得原材料、制造及防护形式一般只适合于在室内使用.环境温度应在-15?C至+40?C之间。 电气安装 安装连接电缆时要注意,电缆得长度必须足以让燃烧器及锅炉门得开启不受影响. 由直流或交流电网直接供电得控制回路只允许接在相线及地线之间。 在没有接地得电网中，控制回路必须由一控制变压
威索燃烧器中文说明书 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
安装使用说明书 威索燃气燃烧器1-11号- weishaupt -
证明 在此我们说明，威索（-weishaupt-）燃气燃烧器符合下列EC 标准的基本要求： 90/396/EEC Gas Equipment Guideline 89/336/EWG Electromagnetic Compatibility 73/23/EEC Low Voltage Guideline 因此燃烧器上带有CE/0085标记。 其它质量保证体系由DIN EN ISO 9001认可。 德国麦克斯·威索有限公司 目录 1.一般说明 (2) 2. 燃烧器的安装 (4) 3. 气路示意图 (6) 4.阀门组件说明 (7) 5. 阀门组件的安装 (14) 6.阀门组件的气密性检验 (17) 7.功能流程检验 (17) 8. 准备第一次调试 (18) 9．调试 (18) 10．燃烧筒及稳焰盘的调整 (28) 11.工作范围表 (29) 12. 设置点火电极 (32) 13. 鼓风轮的固定 (32) 14．工作流程 (33) 15.限制及辅助开关的凸轮位置设置 (40) 16. 燃气流量的计算，从标准状态到实际状态的换算 (42) 17.常见故障及排除方法 (44)
1.一般说明 简介 下表为安装及调试中各个步骤的基本概括为了达到正确安装及调试的目的，请对此说明书中的所有说明加以注意。 步骤工作章节 1 燃烧器的安装 2 2 安装燃气阀门组 5 3 燃气阀门组的气密性检 验 6 4 检查燃气供气压力 5 排去燃气阀门组中的空 气 6 功能流程检验7 7 检查燃烧头10 8 检查设备 9 调试安全性 要确保燃烧器的安全运行，必须由合格的专业人员按此说明书进行正确的安装及调试。要特别注意相关的安全规定（如DIN-VDE，DIN-DVGW）。 火焰监测装置、限制装置，调节机构以及其它安全装置只能由制造厂或其委托单位进行安装。 不遵守规定可能导致人员伤亡及重大物质损失等严重后果。 人员资格 本说明书所指的合格人员为熟悉安装调试并有足够能力从事其工作的人员，如： ?受过培训，并有能力根据安全技术的标准操作、接地及标识电器的 ?受过培训，并有能力在现场对燃气装置进行安装、调试及维修的 操作说明 每台燃烧器所附的操作说明必须放置在设备周围显眼处。在操作说明上必须标明最近的服务商联系地址。 指导 故障经常是由于误操作引起的。因此司职人员应被详细告知燃烧器的相关常识。如经常出现某一故障，则应通知服务商。 安装 安装燃油设备必须按相应的标准及规定进行。因此安装者必须确保所有的规定得到贯彻执行。应当认真对待安装、调试及保养等各项工作。燃油要符合DIN51603的标准。 电气接线图 每台燃烧器都附有一详细的接线图。 保养
KS40操作指南 一、参数初始化(恢复出厂设置) 同时按住▼键和▲键，给KS40上电，KS40就恢复到出厂设置。这时可以依次按参数表重新设置参数。 二、KS40功能配置 1.模式 完成参数初始化后(重新上电时在模式)。按住3秒后，显示；用▼键下翻至显示； 按，显示；按，显示；这时按▼键和▲键调整值(功能代码，设置值为30)；按，返回到起始画面。操作顺序如下图： 2.非模式 设置完值后，按住，给KS40上电，进入模式。按住3秒，显示；用▼键下翻至显示；按，进入菜单。这时使用▼键和▲键改变参数名和参数值，使用确认参数值。参数见表一。操作结构图如下图： 三、KS40参数设置 配置完所有功能菜单后，进入原始画面，按住3秒，显示；按，进入菜单。这时使用▼键和▲键改变参数名和参数值，使用确认参数值。参数见表二。操作结构图如上图：
表一：功能配置 类型 名称 设置值 类型 名称 设置值类型 名称 设置值 0 0 1 9 1 1 0 0 0 1 0 1 0 0 100 0 0 50 0 0 0 1 3 0 2 0 6 30 1 3 0 1 0 0 0 4 0 5 1 0 0 1 0 1 0 0 0 0 表二：参数配置 类型 名称 设置值 类型 名称 设置值类型 名称 设置值 10 0 0 10 0 0 40 5 100 10 8 135 OFF 0 0.5 10 135 4 10 20 40 10 OFF 20 4 100 120 0.1 10 OFF 0.1 100 0.2 0 10 0.1 OFF 200 OFF 60 10 OFF 0 200 0.1 100 10
利雅路燃气燃烧器说明 书 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
燃气燃烧器 GULLIVER BS3-4/M 代码型号类型 3762200BS2/M916 M 3762300BS3/M917 M 3762400BS4/M918 M
目录 1..燃烧器描述------------------------------------------------------1 燃烧机附件--------------------------------------------------1 1. 2 燃烧机随机附件 2..技术资料---------------------------------------------------------2 技术资料-----------------------------------------------------2 2外观尺寸-----------------------------------------------------2 燃烧范围-----------------------------------------------------3 3..安装--------------------------------------------------------------4 锅炉安装-----------------------------------------------------4 瓦斯电磁阀-----------------------------------------------------4 燃气供应管路------------------------------------------------------5探针-电极定位---------------------------------------------------5 4..线路图--------------------------------------------------------------7 内部线路图-----------------------------------------------------7外部线路图-----------------------------------------------8 5..工作--------------------------------------------------------------7 燃烧调整-----------------------------------------------------7燃烧头设定-----------------------------------------------8风门档板设定-------------------------------------------------8第一次激活-----------------------------------------------------9燃烧检查-----------------------------------------------------9空气压力开关-----------------------------------------------------9瓦斯压力开关-----------------------------------------------------9燃烧器激活图-----------------------------------------------------9 ６.维护---------------------------------------------------------------9７故障及解决办法-------------------------------------------------10
燃烧器基本介绍
燃烧器常见故障现象的原因分析及排除方法 国内燃烧器由于利雅路，威索，百得，威特等众多国际化品牌的参与，使得使用和维护更加的复杂。所以我们整理了一些燃烧器常见故障现象的原因分析及排除方法和大家交流。 1.能够正常点火但着火几十秒钟后自行熄灭 这种故障现象的典型原因是燃烧器配件的火焰传感器脏污。火焰传感器是一个光敏电阻当受光照射时其自身电阻值下降呈低阻抗状态当无光照射时电阻值上升呈高阻抗状态。燃烧器中的控制器根据火焰传感器的电阻值来判断燃烧过程是否持续若燃烧停止火焰传感器呈高阻抗则立即停止供油以防止未燃烧的柴油积存。火焰传感器探头位于燃烧器的风道内，由于冒黑烟、回火、送风尘土等原因其表面很容易脏污从而失去感光功能。检查传感器探头，必要时用酒精或清洗剂清洁其表面。 2.着火正常但排气烟色不正常 喷入燃烧器的柴油是一边混合一边燃烧的当送风量合适时雾化CO2和水蒸气排气是无色的。当送风量不足时会造成柴油不完全燃烧生成CO和碳粒从而出现排气冒黑烟现象。但如果进风量过大强大的风力可能会把来不及燃烧的油雾吹走，形成白色烟雾排出。 排气冒黑烟的常见原因是燃烧的进风门开度过小，冒白烟的见原因是进风门开度过大，这两种情况均应重新调整进风门。调整时可一边观察排气烟色一边调节风门的开度直到排气烟色接近于无色。 排气冒黑烟还有一种原因是柴油雾化不良，油雾中含有较大的液滴，不能与空气充分混合由于局部燃烧不完全而产生黑烟。造成柴油雾化不良的原因有： 1)喷嘴老化或堵塞使其雾化量能力严重下降; 2)油泵出油压力过高或过低。油泵压力过低则喷嘴出油压力低当然雾化效果差，但油泵出油压力过高，也会造成喷油压力低。这是因为，油泵的输油量与输油压力是成反比的，油压过高，出油量必然降低由于喷嘴的量孔是不变的所以喷嘴两端的压力差减小，造成喷油 常伴有冒黑烟现象，这是因为供油雾化不良。可根据排气烟色对油泵的出油压力进行调节，顺时针拧动调压螺钉压力升高出油量下降;反之压力下降出油量上升。油泵压力的正常范围是0.98~1.18MPa，使用中不可随意调节。
燃烧机说明书 文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
燃烧机 操作说明书 内容： DCM-10～DCM-60 燃烧机基本规范及特性 燃烧机各部名称 使用方法及操作顺序 异常时的检查方法 火炎状态与颜色 燃烧机发热量控制示意图 定期维修与保养
DCM-10～DCM-60 燃烧机基本规范及特性 正英 SHOEI的DCM-10～DCM-60瓦斯燃烧机， 燃烧机型式DCM-10DCM-20DCM-30发热量100,000Kcal/Hr200,000 Kcal/Hr 300,000Kcal/Hr 使用瓦斯LPG NG 供给瓦斯压力280mmAq±50200mmAq±50燃烧风车0.18～0.37KW0.37～0.75KW0.75～1.5KW 点火方式先点母火 检知方式火焰检知棒 瓦斯接管1/2 B3/4 B3/4 B 1 B 1 B1-1/2 B 燃烧机型式DCM-40DCM-50DCM-60发热量400,000Kcal/Hr500,000 Kcal/Hr 600,000Kcal/Hr 使用瓦斯LPG NG 供给瓦斯压力280mmAq±50200mmAq±50燃烧风车0.75～1.5KW 1.5～2.2KW 1.5～2.2KW 点火方式先点母火 检知方式火焰检知棒 瓦斯接管 1 B1-1/2 B 1-1/2 B 2 B1-1/2 B 2 B AC220V） 大，小火比例 ( TURN DOWN RATIO ) 20 : 1 点火方式 使用点火变压器，间歇点火方式。 操作方法 由温度控制比例马达（CONTROL MOTOR）作火焰强弱之控制。 特性： 1．燃烧安定应用范围广。 2．点火器结构简单，动作可靠。 3．主燃烧部分能进行高–低–关控制。 4．设计有安全可靠的火焰检测器。 5．设计有2mm厚的高强度空气反射板。 6．箱体采用强度高的不锈钢材料。 燃烧机各部分名称 （详见“DCM燃烧机配管原理图”） DCM 燃烧机之使用方法及操作顺序
