氧化铝陶瓷介绍
来自:中国特种陶瓷网发布时间:2005-8-3 11:51:15

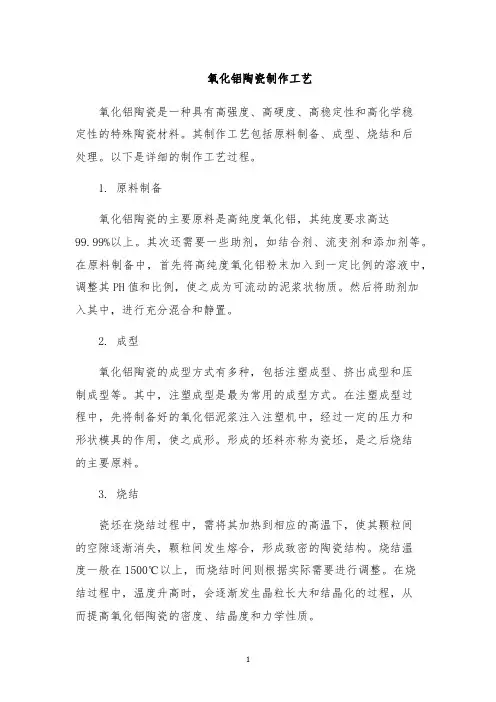

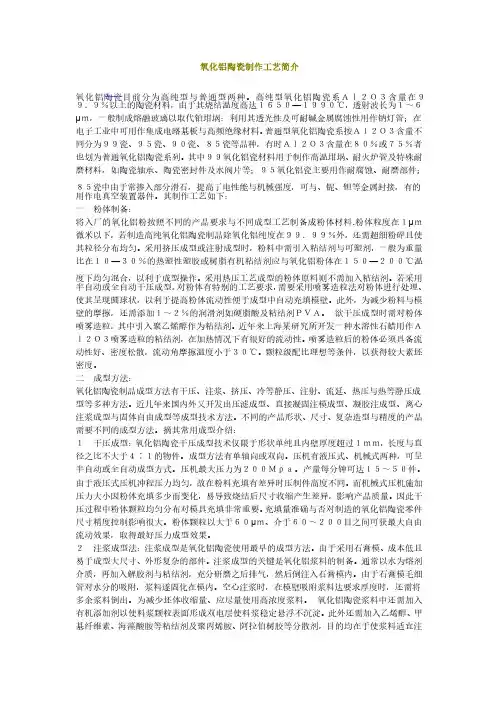

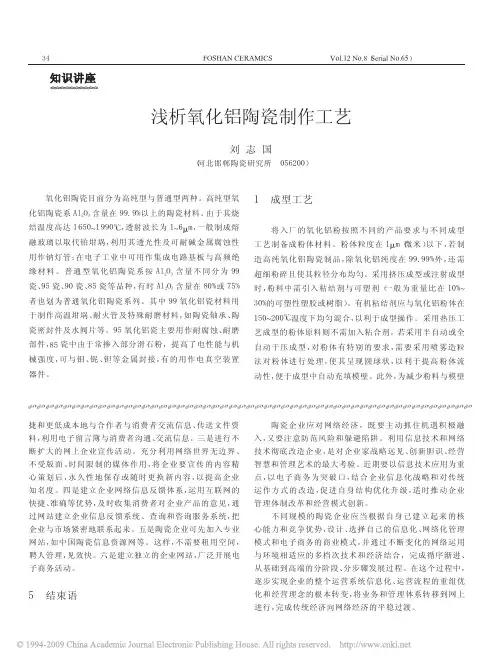

氧化铝陶瓷制作工艺简介
氧化铝陶瓷目前分为高纯型与普通型两种。高纯型氧化铝陶瓷系Ａｌ２Ｏ３含量在９９．９％以上的陶瓷材料，由于其烧结温度高达１６５０—１９９０℃，透射波长为１～６μｍ，一般制成熔融玻璃以取代铂坩埚：利用其透光性及可耐碱金属腐蚀性用作钠灯管；在电子工业中可用作集成电路基板与高频绝缘材料。普通型氧化铝陶瓷系按Ａｌ２Ｏ３含量不同分为９９瓷、９５瓷、９０瓷、８５瓷等品种，有时Ａｌ２Ｏ３含量在８０％或７５％者也划为普通氧化铝陶瓷系列。其中９９氧化铝瓷材料用于制作高温坩埚、耐火炉管及特殊耐磨材料，如陶瓷轴承、陶瓷密封件及水阀片等；９５氧化铝瓷主要用作耐腐蚀、耐磨部件；８５瓷中由于常掺入部分滑石，提高了电性能与机械强度，可与钼、铌、钽等金属封接，有的用作电真空装置器件。其制作工艺如下：
一粉体制备：
郑州玉发集团是中国最大的白刚玉生产商，和中科院上海硅酸盐研究所成立玉发新材料研究中心研究生产多品种α氧化铝。专注白刚玉和煅烧α氧化铝近30年，因为专注所以专业，联系QQ2596686490，电话156390七七八八一。
将入厂的氧化铝粉按照不同的产品要求与不同成型工艺制备成粉体材料。粉体粒度在１μｍ?微米?以下，若制造高纯氧化铝陶瓷制品除氧化铝纯度在９９．９９％外，还需超细粉碎且使其粒径分布均匀。采用挤压成型或注射成型时，粉料中需引入粘结剂与可塑剂，?一般为重量比在１０—３０％的热塑性塑胶或树脂?有机粘结剂应与氧化铝粉体在１５０—２００℃温度下均匀混合，以利于成型操作。采用热压工艺成型的粉体原料则不需加入粘结剂。若采用半自动或全自动干压成型，对粉体有特别的工艺要求，需要采用喷雾造粒法对粉体进行处理、使其呈现圆球状，以利于提高粉体流动性便于成型中自动充填模壁。此外，为减少粉料与模壁的摩擦，还需添加１～２％的润滑剂?如硬脂酸?及粘结剂ＰＶＡ。
欲干压成型时需对粉体喷雾造粒，其中引入聚乙烯醇作为粘结剂。近年来上海某研究所开发一种水溶性石蜡用作Ａｌ２Ｏ３喷雾造粒的粘结剂，在加热情况下有很好的流动性。喷雾造粒后的粉体必须具备流动性好、密度松散，流动角摩擦温度小于３０℃。颗粒级配比理想等条件，以获得较大素坯密度。
二成型方法：

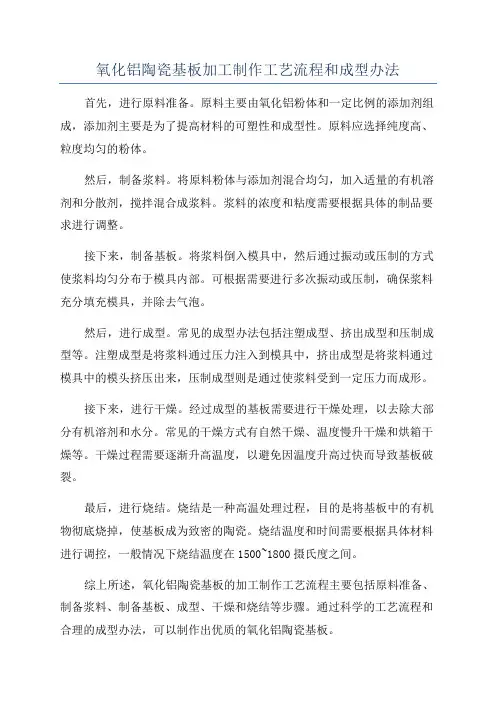

氧化铝陶瓷制品成型方法有干压、注浆、挤压、冷等静压、注射、流延、热压与热等静压成型等多种方法。近几年来国内外又开发出压滤成型、直接凝固注模成型、凝胶注成型、离心注浆成型与固体自由成型等成型技术方法。不同的产品形状、尺寸、复杂造型与精度的产品需要不同的成型方法。摘其常用成型介绍：

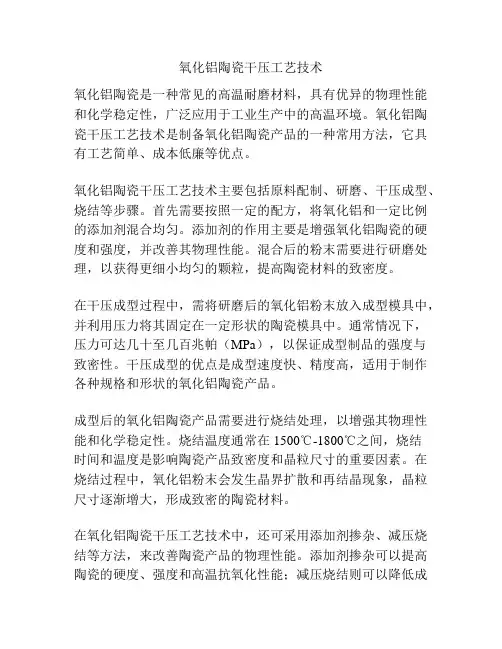

１干压成型：氧化铝陶瓷干压成型技术仅限于形状单纯且内壁厚度超过１ｍｍ，长
度与直径之比不大于４∶１的物件。成型方法有单轴向或双向。压机有液压式、机械式两种，可呈半自动或全自动成型方式。压机最大压力为２００Ｍｐａ。产量每分钟可达１５～５０件。由于液压式压机冲程压力均匀，故在粉料充填有差异时压制件高度不同。而机械式压机施加压力大小因粉体充填多少而变化，易导致烧结后尺寸收缩产生差异，影响产品质量。因此干压过程中粉体颗粒均匀分布对模具充填非常重要。充填量准确与否对制造的氧化铝陶瓷零件尺寸精度控制影响很大。粉体颗粒以大于６０μｍ、介于６０～２００目之间可获最大自由流动效果，取得最好压力成型效果。
２注浆成型法：注浆成型是氧化铝陶瓷使用最早的成型方法。由于采用石膏模、成本低且易于成型大尺寸、外形复杂的部件。注浆成型的关键是氧化铝浆料的制备。通常以水为熔剂介质，再加入解胶剂与粘结剂，充分研磨之后排气，然后倒注入石膏模内。由于石膏模毛细管对水分的吸附，浆料遂固化在模内。空心注浆时，在模壁吸附浆料达要求厚度时，还需将多余浆料倒出。为减少坯体收缩量、应尽量使用高浓度浆料。
氧化铝陶瓷浆料中还需加入有机添加剂以使料浆颗粒表面形成双电层使料浆稳定悬浮不沉淀。此外还需加入乙烯醇、甲基纤维素、海藻酸胺等粘结剂及聚丙烯胺、阿拉伯树胶等分散剂，目的均在于使浆料适宜注浆成型操作。
三烧成技术：
将颗粒状陶瓷坯体致密化并形成固体材料的技术方法叫烧结。烧结即将坯体内颗粒间空洞排除，将少量气体及杂质有机物排除，使颗粒之间相互生长结合，形成新的物质的方法。
烧成使用的加热装置最广泛使用电炉。除了常压烧结?即无压烧结?外，还有热压烧结及热等静压烧结等。连续热压烧结虽然提高产量，但设备和模具费用太高，此外由于属轴向受热，制品长度受到限制。热等静压烧成采用高温高压气体作压力传递介质，具有各向均匀受热之优点，很适合形状复杂制品的烧结。由于结构均匀，材料性能比冷压烧结提高３０～５０％。比一般热压烧结提高１０～１５％。因此，目前一些高附加值氧化铝陶瓷产品或国防军工需用的特殊零部件、如陶瓷轴承、反射镜、核燃料及枪管等制品、场采用热等静压烧成方法。
此外，微波烧结法、电弧等离子烧结法、自蔓延烧结技术亦正在开发研究中。四精加工与封装工序：
有些氧化铝陶瓷材料在完成烧结后，尚需进行精加工。如可用作人工骨的制品要求表面有很高的光洁度、如镜面一样，以增加润滑性。由于氧化铝陶瓷材料硬度较高，需用更硬的研磨抛光砖材料对其作精加工。如ＳｉＣ、Ｂ４Ｃ或金刚钻等。通常采用由粗到细磨料逐级磨削，最终表面抛光。一般可采用＜１μｍ?微米?的Ａｌ２Ｏ３微粉或金刚钻膏进行研磨抛光。此外激光加工及超声波加工研磨及抛光的方法亦可采用。
有些氧化铝陶瓷零件需与其它材料作封装处理。
氧化铝陶瓷的低温烧结技术
氧化铝陶瓷是一种以Ａｌ２Ｏ３为主要原料，以刚玉（α—Ａｌ２Ｏ３）为主晶相的陶瓷材料。因其具有机械强度高、硬度大、高频介电损耗小、高温绝缘电阻高、耐化学腐蚀性和导热性良好等优良综合技术性能，以及原料来源广、价格相对
便宜、加工制造技术较为成熟等优势，氧化铝陶瓷已被广泛应用于电子、电器、机械、化工、纺织、汽车、冶金和航空航天等行业，成为目前世界上用量最大的氧化物陶瓷材料。然而，由于氧化铝熔点高达２０５０℃，导致氧化铝陶瓷的烧结温度普遍较高（参见表一中标准烧结温度），从而使得氧化铝陶瓷的制造需要使用高温发热体或高质量的燃料以及高级耐火材料作窑炉和窑具，这在一定程度上限制了它的生产和更广泛的应用。因此，降低氧化铝陶瓷的烧结温度，降低能耗，缩短烧成周期，减少窑炉和窑具损耗，从而降低生产成本，一直是企业所关心和急需解决的重要课题。
目前，对氧化铝陶瓷低温烧结技术的研究工作已很广泛和深入，从７５瓷到９９瓷都有系统的研究，业已取得显著成效。表一是已实现的各类氧化铝陶瓷低温烧结情况。
表中低温烧结氧化铝陶瓷的各项机电性能均达到了相应瓷种的国家标准，甚至中铝瓷在某些技术标准上超过高铝瓷的国标，如中科院上海硅酸盐研究所研制的１３６０℃烧成的８５瓷，其抗弯强度超过９９％Ａｌ２Ｏ３陶瓷的国标，各项电性能都优于９５％Ａｌ２Ｏ３瓷的国标；Ａｌ２Ｏ３含量分别为９０％和９５％的低温烧结陶瓷，其机电性能都优于９５瓷及９９瓷的国标。
纵观当前各种氧化铝瓷的低温烧结技术，归纳起来，主要是从原料加工、配方设计和烧成工艺等三方面来采取措施，下面分别加以概述。
一、通过提高Ａｌ２Ｏ３粉体的细度与活性降低瓷体烧结温度。
与块状物相比，粉体具有很大的比表面积，这是外界对粉体做功的结果。利用机械作用或化学作用来制备粉体时所消耗的机械能或化学能，部分将作为表面能而贮存在粉体中，此外，在粉体的制备过程中，又会引起粉粒表面及其内部出现各种晶格缺陷，使晶格活化。由于这些原因，粉体具有较高的表面自由能。粉体的这种表面能是其烧结的内在动力。因此，Ａｌ２Ｏ３粉体的颗粒越细，活化程度越高，粉体就越容易烧结，烧结温度越低。在氧化铝瓷低温烧结技术中，使用高活性易烧结Ａｌ２Ｏ３粉体作原料是重要的手段之一，因而粉体制备技术成为陶瓷低温烧结技术中一个基础环节。
目前，制备超细活化易烧结Ａｌ２Ｏ３粉体的方法分为二大类，一类是机械法，另一类是化学法。机械法是用机械外力作用使Ａｌ２Ｏ３粉体颗粒细化，常用的粉碎工艺有球磨粉碎、振磨粉碎、砂磨粉碎、气流粉碎等等。通过机械粉碎方法来提高粉料的比表面积，尽管是有效的，但有一定限度，通常只能使粉料的平均粒径小至１μｍ左右或更细一点，而且有粒径分布范围较宽，容易带入杂质的缺点。近年来，采用湿化学法制造超细高纯Ａｌ２Ｏ３粉体发展较快，其中较为成熟的是溶胶—凝胶法。由于溶胶高度稳定，因而可将多种金属离子均匀、稳定地分布于胶体中，通过进一步脱水形成均匀的凝胶（无定形体），再经过合适的处理便可获得活性极高的超微粉混合氧化物或均一的固溶体。目前此法大致有以下３种工艺流程。（１）形成金属氧有机基络合物溶胶→水解并缩合成含羟基的三度空间高分子结构→溶胶蒸发脱水成凝胶→低温煅烧成活性氧化物粉料。（２）含有不同金属离子的酸盐溶液和有机胶混合成溶液→溶胶蒸发脱水成凝胶→低温煅烧成粉体。（３）含有不同金属离子的溶胶直接淬火、沉积或加热成凝胶→低温煅烧成粉体。湿化学法制备的Ａｌ２Ｏ３粉体粒径可达到纳米级，粒径分布范围窄，化学纯度高，晶体缺陷多。因此化学法粉体的表面能与活性比机械法粉体要高得多。采用这种超细Ａｌ２Ｏ３粉体作原料不仅能明显降低氧化铝瓷的烧结温度（可降１５０℃—３００℃），而且可以获得微晶高强的高铝瓷材料。表二是日本住友化学有限公司生产的易烧结Ａｌ２Ｏ３
粉料理化指标。
此外，有专家推荐以下三种超细Ａｌ２Ｏ３粉体制备方法，仅供参考：（１）将（ＮＨ４）ＳＯ４Ａｌ２（ＳＯ４）３·２Ｈ２Ｏ与（ＭｇＣＯ３）４Ｍｇ（ＯＨ）２·５Ｈ２Ｏ混合、加热到１２００℃分解，可获得含有ＭｇＯ的纯度为９９％、
μｍ的α—Ａｌ２Ｏ３超细粉料。（２）将无水二醋酸铝加热
μｍ的α—Ａｌ２Ｏ３超细粉体。（３）铁筒钢球，湿磨数百小时，浆料加热酸洗除铁，浮选，反复多次，可制—μｍ的α—Ａｌ２Ｏ３超细粉料。
二、通过瓷料配方设计掺杂降低瓷体烧结温度
氧化铝陶瓷的烧结温度主要由其化学组成中Ａｌ２Ｏ３的含量来决定，Ａｌ２Ｏ３含量越高，瓷料的烧结温度越高，除此之外，还与瓷料组成系统、各组成配比以及添加物种类有关。比如，在Ａｌ２Ｏ３含量相当时，ＣａＯ－Ａｌ２Ｏ３－ＳｉＯ２系Ａｌ２Ｏ３瓷料比ＭｇＯ－Ａｌ２Ｏ３－ＳｉＯ２系瓷料的烧结温度低，对于我国目前大量生产的ＣａＯ－ＭｇＯ－Ａｌ２Ｏ３－ＳｉＯ２系统瓷料而言，
少量的Ｌａ２Ｏ３、Ｙ２Ｏ３、Ｃｒ２Ｏ３、ＭｎＯ、ＴｉＯ２、ＺｒＯ２、Ｔａ２Ｏ３等氧化物能进一步降低烧结温度、改善瓷体的微观组织结构和性能。因此，在保证瓷体满足产品使用目的和技术要求的前提下，我们可以通过配方设计，选择合理的瓷料系统，加入适当的助烧添加剂，使氧化铝陶瓷的烧结温度尽可能降低。
目前配方设计中所加入的各种添加剂，根据其促进氧化铝陶瓷烧结的作用机理不同，可以将它们分为形成新相或固溶体的添加剂和生成液相的添加剂二大类。
１、与Ａｌ２Ｏ３形成新相或固溶体的添加剂。
这类添加剂是一些与氧化铝晶格常数相接近的氧化物，如ＴｉＯ２、Ｃｒ２Ｏ３、Ｆｅ２Ｏ３、ＭｎＯ２等，在烧成中，这些添加物能与Ａｌ２Ｏ３生成固溶体，这类固溶体或为掺入固溶体（如Ｔｉ４＋置换Ａｌ３＋时），或为有限固溶体，或为连续固溶体（如Ｃｒ２Ｏ３与Ａｌ２Ｏ３形成的），它们可以活化晶格（ＴＩ４＋、Ａｌ３＋离子半径差所致）、形成空穴或迁移原子，（３ＴｉＯ２ＡｂＯ３３Ｔｉａ１＋Ｖａ１＋６０）以及使晶格产生变形，这些作用使得Ａｌ２Ｏ３陶瓷易于重
１５０—２００℃。以固相烧结方式为主的高铝瓷常采用这类添加剂，例如某黑色氧化铝陶瓷配方如下（ｗｔ％）：Ａｌ２Ｏ３９１、ＣｏＯ３
３，该瓷料在１３５０℃下保温２小时烧成。
这类添加剂促进氧化铝瓷烧结的作用具有一定的规律性：①能与Ａｌ２Ｏ３形成有限固溶体的添加剂较形成连续固溶体的添加剂的降温作用更大；②可变价离子一类添加剂比不变价的添加剂的作用大；③阳离子电荷多的、电价高的添加剂的降温作用更大。需要注意的是，由于这类添加剂是在缺少液相的条件下烧结的（重结晶烧结），故晶体内的气孔较难填充，气密性较差，因而电气性能下降较多，在配方设计时要加以考虑。
２、烧成中形成液相的添加剂。
这类添加剂的化学成分主要有ＳｉＯ２、ＣａＯ、ＭｇＯ、ＳｒＯ、ＢａＯ等，它们能与其它成分在烧成过程中形成二元、三元或多元低共熔物。由于液相的生成温度低，因而大大地降低了氧化铝瓷的烧结温度。当有相当量（约１２％）的液相
出现，固体颗粒在液相中有一定的溶解度及固相颗粒能被液相润湿时，其促进烧结作用也更显著。其作用机理在于液相对固相表面的润湿力及表面张力，两者使得固相颗粒靠近并填充气孔。此外，烧结过程中因细小有缺陷的晶体表面活性大，故在液相中的溶解度要比大晶体的大得多。这样，烧结过程中小晶体不断长大，气孔减小，出现重结晶。为了防止因重结晶使晶粒过分长大，影响陶瓷的机械性能，在配方设计中需考虑选用一些对晶粒增大无影响甚至能抑制晶粒增大的添加物，如ＭｇＯ、ＣｕＯ和ＮｉＯ等。
目前，在液相烧结的Ａｌ２Ｏ３瓷料配方中，助烧添加剂可以采用以下３种物料形态来加入。①以天然矿物形态加入。这类矿物原料主要有：高岭土、膨润土等粘土矿。石英、滑石、菱镁矿、白云石、方解石等等，它们分别引入ＳｉＯ２、ＭｇＯ、ＣａＯ等化学成分。配方中高岭土及其它粘土矿物的使用，除了满足瓷体化学组成要求外，更主要可以改善坯料的成型性能。添加剂的这种加入形式适用于Ａｌ２Ｏ３含量在９０％以下的中铝瓷配料，例如某低温烧结７５瓷配方如下（ｗｔ％）：煅烧Ａｌ２Ｏ３６５、高岭土２４、膨润土２、ＢａＣＯ３４、方解石３、生滑石２。
②、以人工合成添加剂形态加入。此法是在ＣａＯ－Ａｌ２Ｏ３－ＳｉＯ２、ＭｇＯ－Ａｌ２Ｏ３－ＳｉＯ２、ＣａＯ－ＭｇＯ－Ａｌ２Ｏ３－ＳｉＯ２等三元、四元或其它相图中找到最低共溶物的组成点，预先按组成点的成分将ＣａＯ、ＭｇＯ、ＳｉＯ２、Ａｌ２Ｏ３等所需化合物进行第一次配料，经球磨、煅烧成为低共熔物，即“人工合成添加剂”，然后按一定配比将人工合成添加剂与Ａｌ２Ｏ３粉料进行第二次配料，以满足氧化铝陶瓷化学组成和性能要求。此法纯度高，主要用于降低化学组成准确、性能要求高的高铝瓷烧结温度，缺点是工艺复杂，能耗高，制品成本高，只在特殊情况下采用。
③以化工原料形态加入。在配料时，直接将各种化工原料作为添加剂与Ａｌ２Ｏ３粉体一起一次完成配料，各助烧添加剂的组成比例仍然是参照专业相图中最低共熔点的组成来设定。生产实践证明，此法不仅与人工合成添加剂法具有同样的降温效果，而且大大简化了工艺，无论配方设计、配料计算和工艺过程都比人工合成添加剂法简便，也比天然矿物形态更容易，瓷质性能稳定，节能效益显著。在实际生产中，从降低成本和坯料成型性能方面考虑，天然矿物原料和化工原料往往是同时使用的。例如某低温烧成（１５００℃×２ｈ）的高铝瓷配方如下（ｗｔ％）；α－Ａｌ２Ｏ３９３、苏州土３、烧骨石２、ＣａＣＯ３０
２％。
三、采用特殊烧成工艺降低瓷体烧结温度
采用热压烧结工艺，在对坯体加热的同时进行加压，那么烧结不仅是通过扩散传质来完成，此时塑性流动起了重要作用，坯体的烧结温度将比常压烧结低很多，因此热压烧结是降低Ａｌ２Ｏ３陶瓷烧结温度的重要技术之一。目前热压烧结法中有压力烧结法和高温等静压烧结法（ＨＩＰ）二种。ＨＩＰ法可使坯体受到各向同性的压力，陶瓷的显微结构比压力烧结法更加均匀。就氧化铝瓷而言，如果常压下普通烧结必须烧至１８００℃以上的高温，热压２０ＭＰａ烧结，在１０００℃左右的较低温度下就已致密化了。
热压烧结技术不仅显著降低氧化铝瓷的烧结温度，而且能较好地抑制晶粒长大，能够获得致密的微晶高强的氧化铝陶瓷，特别适合透明氧化铝陶瓷和微晶刚玉瓷的烧结。
此外，由于氧化铝的烧结过程与阴离子的扩散速率有关，而还原气氛有利于阴
离子空位的增加，可促进烧结的进行。因此，真空烧结、氢气氛烧结等是实现氧化铝瓷低温烧结的有效辅助手段。
在生产实践中，为获得最佳综合经济效益，上述低烧技术往往相互配合使用，其中加入助烧添加剂的方法相对其它方法而言，具有成本低、效果好、工艺简便实用的特点。在中铝瓷、高铝瓷和刚玉瓷的生产中被广泛使用。另外，从材料角度来看，通过掺杂改性技术，大幅度提高氧化铝陶瓷的各项机电性能，用Ａｌ２Ｏ３含量低的瓷体代替Ａｌ２Ｏ３含量高的瓷体，也是企业常用的降低氧化铝陶瓷产品烧结温度的有效技术手段。比如在材料性能满足产品使用要求下，用８５瓷代替９０瓷或９５瓷，用９０瓷、９５瓷代替９９瓷等都是可行的。
虽然氧化铝瓷低烧技术已取得较好的经济效益，但仍有潜力可挖，目前仍有一些产品，从材料的特殊性能要求和高温状态下器件的尺寸稳定性考虑，仍然采用高温烧结，如何将这类产品的烧结温度也降下来，是今后瓷体掺杂改性等低烧技术的努力方向。
氧化铝陶瓷的注射成形技术
氧化铝陶瓷亦称精密陶瓷、特种陶瓷、或高技术陶瓷。它是采用高度精选的原料，按照特殊的制造工艺生产，能精确控制化学组成和具有优异性能的陶瓷。目前，氧化铝陶瓷主要使用在高技术和尖端工业，如微电子、核反应堆、航天、磁流体发电、人工骨和人工关节等方面。氧化铝陶瓷在制造工艺上，应当满足以下三方面的要求。
①精选的原料要选用高纯度的，颗粒应尽可能的细；②严格控制化学成分。制造过程中要防止杂质混入和成分本身的挥发，对烧结件的颗粒度、界面、气孔等要严格控制，以达到质量稳定和具有再现性；③精确的形状和尺寸。氧化铝陶瓷制件一般不经加工，直接使用，特别是陶瓷电子器件要求较高的精度。
氧化铝陶瓷和普通陶瓷在成分和制造工艺上都有很大的差别。普通陶瓷经过原料配制、坯料成形和窑炉烧成三道工序制成；而氧化铝陶瓷大多采用粉末烧结法制造。在成形技术方面，由于陶瓷的硬度极高，难于切割加工，特别对于形状复杂的非对型制品，如汽车发动机中的增压器转子，骨骼、牙齿等生物陶瓷制品，在成形烧结以后即为成品，无需再加工。为了满足这一要求，人们模仿高分子材料工业的注射成形技术生产塑料零件的方法，加工氧化铝陶瓷制品，取得了满意的效果。
陶瓷注射成形技术，是在陶瓷粉料中加入热塑性树脂、热固性树脂，增塑剂和减摩剂，使陶瓷粉料成为粘性弹体，然后将加热混炼后的料浆从喷口射入金属模内，冷却固化即成。常用的热塑性树脂有聚乙烯、聚苯乙烯、聚丙烯，加入量为10-30％。这一技术很大程度地提高了形状复杂产品成形的精度和可靠性。
一、注射成形设备
注射成形机一般由增塑装置(或注射装置)、合模装置、油压装置以及电子、电源控制装置组成。其类型根据增塑装置内部结构的不同，可以分为柱塞式和并联螺旋桨式。近年来，一般认为后者优点较多。
注射成形机是以电子、电源控制装置为中枢，在驱动油压装置的同时使增塑装置、合模装置顺次工作。其工作程序是：陶瓷原料由漏斗放入，进入缸体，原料在送人缸体端部的同时，进行熔化、搅拌，经缸体端部的喷嘴注射至金属模具的型腔中获得坯件。国外先进的控制系统采用屏幕显示方式(如利用示波管、等离子、电致发光、液晶)，以及设计图形控制台方式或二者组合的复合控制台方式。
模具材料一般采用高洁度、耐磨性、耐腐蚀性均优良的合金钢。模具设计应当符合陶瓷一高分子系统的流动特性。为了减少成形体的收缩，避免模具体内空气卷入成形体，因此模具要考虑控制放出口。在环状制品上，栅的对侧易产生熔合纹，所以也要注意栅的位置。为了使注塑条件最优化，需要依靠模具、料筒等的温度管理和模具内的压力传感器进行细致的管理。此外，模具上应有冷却槽，可以冷却和加热，依靠温度调节器使模具温度保持恒定，对提高成形体的精度很有效。由于原料中要大量使用有机材料，为了不使毛坯产生热裂，不剩碳渣地进行脱脂也是一个重要课题。
二、工艺
陶瓷的注塑成形原理和塑料的注塑成形基本相同。只是塑料内混合大量的陶瓷粉末。为了改进注塑成形条件，必须选择与使用原料匹配的有机材料，并要选定添加量。为了获得致密又均匀的注塑成形体，陶瓷粉末的浓度要高些。但过高将使成形性能变差。为改进混炼坯料的流动性，应降低分散剂高分子系的粘度。作为前处理很重要的是提高陶瓷粉末的分散性，为了提高高分子的流动性，需添加适当的增塑剂和润滑剂。
陶瓷原料的粒度一般为1μm，加入粘结剂(或称为添加剂)，经充分混合、搅拌。注射成形的工艺流程见下图。
在搅拌过程中，陶瓷粉末被粘结剂润湿和包复，全部成为均匀的复合物才可进行注射成形。且需要冷却、干燥、粉碎后，才获得适合注射成形机漏斗进料的颗粒。
整个工艺中应注意和掌握的技术问题有以下四个方面。
1、原料的流动性
注射成形所用的陶瓷颗粒一般由80-90％(重要比，下同)的粉末和10～20％的粘结剂组成。粘结剂在脱脂工序中去掉，因此添加量以最低限度为宜，但应注意若添加量不足会影响成形效果。此外，陶瓷颗粒的流动性在粒度越小、形状越偏离球形时越差。因此，应用尽可能简便的方法对流动性进行测试。
2、成形条件产生的缺陷
成形条件如果不正确，会产生各种缺陷。其中最关键的是熔焊线条，若成形体带有通孔或盲孔，则容易出现这种缺陷。因此，必需注意模具的设计，特别是开口的类型、位置、大小及个数。同时应注意注射成形的注射温度和速度间的平衡。
此外，为了避免发生表面粗糙、裂纹、长条痕、变形等缺陷。在成形困难的情况下，可在注射成形机中装设自适应控制器，进行细微的控制。
3、脱脂
本工序又称去掉粘结剂，通常升温速度为3~5℃/b，约进行5～10日，但在0.5MPa 压力的保护气氛下进行时，40小时可结束脱脂。
4、烧结
热工等参数可根据陶瓷的种类而定。烧结中的线收缩率约为15-20％，形状比较复杂或壁较厚的工作，容易在烧结中产生裂纹，应注意防止。
三、添加剂
这是注射成形技术中最重要的问题之一。不同成形方法所需的添加剂特性也不同。如注射成形要求脱脂、流动性、胶溶性、强度、收缩；挤压要求可塑性、胶溶性、强度、润滑；冷等静压(橡胶模压)要求润滑、制粒性、强度；机械压制要求润滑制粒性、强度、脱模等。同时，对于不同的制品也要选用不同的粘接剂。
注射成形技术对添加剂的要求如下。
1、胶溶性：各种成形方法都尽量采用较少的添加剂为宜，可以采用解胶性(胶溶性)
添加剂，这对减少生产周期和产品成本均有利。特别是有利于以后去掉粘结剂。2、流动性：注射成形要求在高压下的流动性。使用树脂系粘结剂注射效果良好，原因是使用树脂系的时候，应当注意保持粘度和缓慢地进行注射。
3、膨胀与收缩：由于注射成形使用了大量的粘结剂，致使毛坯收缩大，影响尺寸精度和几何形状，并容易形成气孔。因此，可以选用石腊一类膨胀—收缩小的物质作添加剂。这类物质要比松香等非结晶物质的膨胀——收缩影响小。
注射成形技术，日本早在五十年代曾采用A12O3陶瓷作内燃机的点火塞。以后在小型复杂的零件中相继用于生产。近年来，人们积极从事各种耐热、耐磨损零件的开发研究，例如，柴油发动机的涡流腔机头已经实现陶瓷化，就是采用注射成形技术制造的。
据报道，不久前，日本东京大学生产技术研究所试验成功了只用水进行的“冷冻注射成形法”。这是利用水具有的流动性和冻结性来实现陶瓷的固体化和脱模。在预先冷却到-5～10℃的模具内填充0～5℃左右的坯料，填充的同时坯料从内壁面冻结，当内部冻结达到脱模强度时，毛坯即可以模中取出。由于不必象前述那样使用大量有机添加剂，因此无需长时间的脱脂工序，所以能够大大地；缩短生产时间，从而为降低成本、增加产量创造了有利条件。
氧化铝陶瓷强化工艺
为了增强氧化铝陶瓷，显著提高其力学强度，国外新推一种氧化铝陶瓷强化工艺。该工艺新颖简单，所采取的技术手段是在氧化铝陶瓷表面，采用电子射线真空镀膜、溅射真空镀膜或化学气相蒸镀方法，镀上一层硅化合物薄膜，在１２００℃～１５８０℃的加热处理，使氧化铝陶瓷钢化。经强化的氧化铝陶瓷的力学强度可在原基础上大幅度增长，获得具有超高强度的氧化铝陶瓷。
纳米添加氧化铝陶瓷的改性方法
氧化铝瓷具有高的机械强度、硬度和电阻率、电绝缘性好和优良的化学稳定性。但脆性大，耐温度激变性差。该成果通过在氧化铝陶瓷中添加纳米材料，达到改善和提高产品综合性能的目的。该成果的创新在于，不改变陶瓷的实际生产配方和工艺流程，仅仅通过或者在混料阶段直接添加纳米材料，或者在配料时用纳米材料部分或全部代替原陶瓷配方中的粗晶原料。成果的应用范围广，既可以用于传统陶瓷，也可以用于高性能氧化铝陶瓷的改性。由于添加或替代量相对较低，产品经济效益非常显著。例如氧化铝厚膜电路是我国电子产业的主要创汇产品。国内氧化铝基本的综合性能较差，出口厚膜电路的基片采用日本的产品。该成果的研究表明，添加5%纳米氧化铝，陶瓷基片的热稳定性可以提高2-3倍，热导率提高10-15%，平整度可以提高1.5划，而价格略低于日本的基片材料。
论文题目：氧化铝陶瓷的制备与应用 学院：材料科学与工程学院 专业班级：材料化学2班 学号：20090488 姓名：王杰 日期：2011-10-19
氧化铝陶瓷的制备与应用 摘要：氧化铝陶瓷是用途最广泛的陶瓷材料中的一种，它可用作机器及设备制造中的耐腐蚀材料、化工专业中的抗腐蚀材料、电工及电子技术中的绝缘材料、热工技术中的耐高温材料以及航空、国防等领域中的某些特种材料。 Abstract: the alumina ceramics is the most widely use of one of the ceramic material, it can be used as the machine and equipment manufacture of corrosion resistant material, chemical corrosion materials in the professional, electrical and electronic technology of thermal insulation materials, high temperature resistant materials and technologies in the aerospace, defense, etc to some of the special material. 关键词：氧化铝陶瓷耐磨性机械强度耐化学腐蚀 Keywords: alumina ceramics Wear resistance Mechanical strength Chemical corrosion-resistant 氧化铝陶瓷是一种用途广泛的陶瓷。因为其优越的性能，在现代社会的应用已经越来越广泛，满足于日用和特殊性能的需要。[1] 1.硬度大经中科院上海硅酸盐研究所测定，其洛氏硬度为HRA80-90，硬度仅次于金刚石，远远超过耐磨钢和不锈钢的耐磨性能。 2.耐磨性能极好经中南大学粉末冶金研究所测定，其耐磨性相当于锰钢的266倍，高铬铸铁的171.5倍。根据我们十几年来的客户跟踪调查，在同等工况下，可至少延长设备使用寿命十倍以上。
氧化铝陶瓷介绍 来自:中国特种陶瓷网发布时间:2005-8-3 11:51:15 氧化铝陶瓷制作工艺简介 氧化铝陶瓷目前分为高纯型与普通型两种。高纯型氧化铝陶瓷系Ａｌ２Ｏ３含量在９９．９％以上的陶瓷材料，由于其烧结温度高达１６５０—１９９０℃，透射波长为１～６μｍ，一般制成熔融玻璃以取代铂坩埚：利用其透光性及可耐碱金属腐蚀性用作钠灯管；在电子工业中可用作集成电路基板与高频绝缘材料。普通型氧化铝陶瓷系按Ａｌ２Ｏ３含量不同分为９９瓷、９５瓷、９０瓷、８５瓷等品种，有时Ａｌ２Ｏ３含量在８０％或７５％者也划为普通氧化铝陶瓷系列。其中９９氧化铝瓷材料用于制作高温坩埚、耐火炉管及特殊耐磨材料，如陶瓷轴承、陶瓷密封件及水阀片等；９５氧化铝瓷主要用作耐腐蚀、耐磨部件；８５瓷中由于常掺入部分滑石，提高了电性能与机械强度，可与钼、铌、钽等金属封接，有的用作电真空装置器件。其制作工艺如下： 一粉体制备： 郑州玉发集团是中国最大的白刚玉生产商，和中科院上海硅酸盐研究所成立玉发新材料研究中心研究生产多品种α氧化铝。专注白刚玉和煅烧α氧化铝近30年，因为专注所以专业，联系QQ2596686490，电话156390七七八八一。 将入厂的氧化铝粉按照不同的产品要求与不同成型工艺制备成粉体材料。粉体粒度在１μｍ?微米?以下，若制造高纯氧化铝陶瓷制品除氧化铝纯度在９９．９９％外，还需超细粉碎且使其粒径分布均匀。采用挤压成型或注射成型时，粉料中需引入粘结剂与可塑剂，?一般为重量比在１０—３０％的热塑性塑胶或树脂?有机粘结剂应与氧化铝粉体在１５０—２００℃温度下均匀混合，以利于成型操作。采用热压工艺成型的粉体原料则不需加入粘结剂。若采用半自动或全自动干压成型，对粉体有特别的工艺要求，需要采用喷雾造粒法对粉体进行处理、使其呈现圆球状，以利于提高粉体流动性便于成型中自动充填模壁。此外，为减少粉料与模壁的摩擦，还需添加１～２％的润滑剂?如硬脂酸?及粘结剂ＰＶＡ。 欲干压成型时需对粉体喷雾造粒，其中引入聚乙烯醇作为粘结剂。近年来上海某研究所开发一种水溶性石蜡用作Ａｌ２Ｏ３喷雾造粒的粘结剂，在加热情况下有很好的流动性。喷雾造粒后的粉体必须具备流动性好、密度松散，流动角摩擦温度小于３０℃。颗粒级配比理想等条件，以获得较大素坯密度。 二成型方法： 氧化铝陶瓷制品成型方法有干压、注浆、挤压、冷等静压、注射、流延、热压与热等静压成型等多种方法。近几年来国内外又开发出压滤成型、直接凝固注模成型、凝胶注成型、离心注浆成型与固体自由成型等成型技术方法。不同的产品形状、尺寸、复杂造型与精度的产品需要不同的成型方法。摘其常用成型介绍： １干压成型：氧化铝陶瓷干压成型技术仅限于形状单纯且内壁厚度超过１ｍｍ，长
氧化铝陶瓷低温常压烧结 张全贺 051002131 摘要：氧化铝陶瓷材料以其优良的性能及较低的制造成本，被广泛应用于国民经济各部门。随着科学 技术的发展，特别是电子、能源、空间技术、汽车工业的发展，对材料的要求越来越苛刻，因此对高纯 氧化铝陶瓷尤其是更高纯度的高性能氧化铝陶瓷需求量大为增加。本课题围绕制各A1203含量>99．8wt％ 的高纯氧化铝陶瓷进行研究，通过原科粉体预处理工艺、烧结助剂添加工艺、成型优化工艺，从而实现 常压下低温烧结高纯高致密氧化铝陶瓷。本课题中获得的低温烧结试样具有较好的显微结构和较高的机 械性能。原料粉预处理工艺是一种新的氧化铝粉体解团聚方法，具有工艺简单、成本消耗低、粉体处理 效果显著的特点，对于粉体解团聚处理工艺的技术进步有一定的促进意义。在烧结助剂的研究中，本课 题MgO为基本考察助剂，Y203、La203、Nd20s、纳米A1203为复合添加助剂，通过相关的选择实验，研 究了以上烧结助剂在14500C、1550。(2、16500C对～203含I>99．8wt％的商纯氧化铝陶瓷的烧结体密 度的作用规律。这一研究的结果，为高纯氧化铝陶瓷的制各提供重要参考数据。通过高纯超细氧化铝粉 料的凝胶浇注成型工艺的研究，优化高纯超细氧化铝粉体的凝胶浇注成型参数，获得了高质量的凝胶浇 注成型试样。以获得的生坯为研究对象，通过对真空烧结工艺参数的分析和工艺试验，在150012温度下，实现了高纯氧化铝陶瓷的低温致密烧结；获得的高纯高致密氧化铝陶瓷密度可达3．979／cm3；烧结体 平均晶粒尺寸3～4um；抗弯强度(三点)可达500MPa以上；表面显微硬度可达18．5GPa以上。 关键词：氧化铝陶瓷预处理凝胶成型低温烧结纯 1 引言 氧化铝陶瓷是指以高纯AI2O3粉末为主要原料，经各种陶瓷工艺制成的晶相晶粒尺寸小于6um并以刚玉为主晶相的氧化铝陶瓷材料，其具有高熔点、高硬度机械性能好、耐蚀、绝缘等优良特性刚玉是自然界中的一种极硬材料，莫氏硬度为9，仅次干金刚石。刚玉陶瓷的强度非常高。熔点为2050℃，并且这种高强度在1 000℃以上的高温下仍能保持，还能够长期在高温富氧的条件下使用，远远优于普通的钢和合金钢．刚玉的导热性能非常好，室温下的导热率达29W／m·K，只比钢铁等的热导率稍低，而且高频下的介质损耗低于1 0 ，是最好的高频绝缘材料之一。微晶氧化铝陶瓷通常分可为高纯型与普通型两种高纯型微晶氧化铝陶瓷指AI2O3含量在99．9％以啊卜的氧化铝陶瓷材料，其烧结温度高达1 650～1 990℃．透射波长在1～6u m范围．利用其透光性及可耐碱金属腐蚀等性能，常用作高压钠灯灯管．普通型微品氧化铝陶瓷按AI2O3含量不同可分为99、95、92、90、85瓷等品种(有137 AI2O3 含量在8O％或75％者也被划为普通氧化铝陶瓷系列)。其中，99氧化铝陶瓷材料常被用于制作高温坩埚、耐火炉管及其他特殊耐磨材料(如陶瓷轴承、陶瓷密封件及水阀片)，在电子工业中可用作集成电路基板与高频绝缘材料，化工行业常用于催化剂载体等；95、92、90氧化铝瓷主要用作耐腐蚀、耐磨损材料与耐磨部件；8 5瓷中由于常掺入部分滑石，提高了电性能与机械强度，可与铌、钽等金属封接，用作电真空装置器件等。
氧化铝陶瓷制作及强化工艺 氧化铝陶瓷制作工艺 氧化铝陶瓷目前分为高纯型与普通型两种。高纯型氧化铝陶瓷系Al2O3含量在99.9％以上的陶瓷材料，由于其烧结温度高达1650-1990℃，透射波长为1～6μm Al2O380％或75 ％外， 体原料则不需加入粘结剂。若采用半自动或全自动干压成型，对粉体有特别的工艺要求，需要采用喷雾造粒法对粉体进行处理、使其呈现圆球状，以利于提高粉体流动性便于成型中自动充填模壁。此外，为减少粉料与模壁的摩擦，还需添加1～2％的润滑剂？如硬脂酸？及粘结剂PVA. 欲干压成型时需对粉体喷雾造粒，其中引入聚乙烯醇作为粘结剂。近年来
上海某研究所开发一种水溶性石蜡用作Al2O3喷雾造粒的粘结剂，在加热情况下有 很好的流动性。喷雾造粒后的粉体必须具备流动性好、密度松散，流动角摩擦温度 小于30℃。颗粒级配比理想等条件，以获得较大素坯密度。 二、成型方法： 氧化铝陶瓷制品成型方法有干压、注浆、挤压、冷等静压、注射、流延、 1mm， 15～ 60μm、介于 制备。通常以水为熔剂介质，再加入解胶剂与粘结剂，充分研磨之后排气，然后倒 注入石膏模内。由于石膏模毛细管对水分的吸附，浆料遂固化在模内。空心注浆时，在模壁吸附浆料达要求厚度时，还需将多余浆料倒出。为减少坯体收缩量、应尽量 使用高浓度浆料。 氧化铝陶瓷浆料中还需加入有机添加剂以使料浆颗粒表面形成双电层使料
浆稳定悬浮不沉淀。此外还需加入乙烯醇、甲基纤维素、海藻酸胺等粘结剂及聚丙烯胺、阿拉伯树胶等分散剂，目的均在于使浆料适宜注浆成型操作。 三、烧成技术： 将颗粒状陶瓷坯体致密化并形成固体材料的技术方法叫烧结。烧结即将坯体内颗粒间空洞排除，将少量气体及杂质有机物排除，使颗粒之间相互生长结合， 中。 硬度较高，需用更硬的研磨抛光砖材料对其作精加工。如SiC、B4C或金刚钻等。通常采用由粗到细磨料逐级磨削，最终表面抛光。一般可采用＜1μm微米的Al2O3微粉或金刚钻膏进行研磨抛光。此外激光加工及超声波加工研磨及抛光的方法亦可采用。有些氧化铝陶瓷零件需与其它材料作封装处理。 氧化铝陶瓷强化工艺
无机非金属材料工艺学 无机非金属材料工艺学第三次作业 班级：材料科学与工程2班（非金属） 姓名：伍洋婷 学号：201211101076 2015年4月7日
氧化铝陶瓷生产技术工艺简介氧化铝陶瓷的低温烧结技术 氧化铝陶瓷是一种以Ａｌ ２Ｏ ３ 为主要原料，以刚玉（α—Ａｌ ２ Ｏ ３ ）为主晶相的 陶瓷材料。 一、通过提高Ａｌ ２Ｏ ３ 粉体的细度与活性降低瓷体烧结温度。 目前，制备超细活化易烧结Ａｌ ２Ｏ ３ 粉体的方法分为二大类，一类是机械 法，另一类是化学法。机械法是用机械外力作用使Ａｌ ２Ｏ ３ 粉体颗粒细化，常用 的粉碎工艺有球磨粉碎、振磨粉碎、砂磨粉碎、气流粉碎等等。通过机械粉碎方法来提高粉料的比表面积，尽管是有效的，但有一定限度，通常只能使粉料的平均粒径小至１μｍ左右或更细一点，而且有粒径分布范围较宽，容易带入杂质的 缺点。近年来，采用湿化学法制造超细高纯Ａｌ ２Ｏ ３ 粉体发展较快，其中较为成 熟的是溶胶—凝胶法。由于溶胶高度稳定，因而可将多种金属离子均匀、稳定地分布于胶体中，通过进一步脱水形成均匀的凝胶（无定形体），再经过合适的处理便可获得活性极高的超微粉混合氧化物或均一的固溶体。目前此法大致有以下３种工艺流程。 （１）形成金属氧有机基络合物溶胶→水解并缩合成含羟基的三度空间高分子结构→溶胶蒸发脱水成凝胶→低温煅烧成活性氧化物粉料。 （２）含有不同金属离子的酸盐溶液和有机胶混合成溶液→溶胶蒸发脱水成凝胶→低温煅烧成粉体。 （３）含有不同金属离子的溶胶直接淬火、沉积或加热成凝胶→低温煅烧成粉 体。湿化学法制备的Ａｌ ２Ｏ ３ 粉体粒径可达到纳米级，粒径分布范围窄，化学纯 度高，晶体缺陷多。因此化学法粉体的表面能与活性比机械法粉体要高得多。采 用这种超细Ａｌ ２Ｏ ３ 粉体作原料不仅能明显降低氧化铝瓷的烧结温度（可降１５ ０℃—３００℃），而且可以获得微晶高强的高铝瓷材料。表二是日本住友化学 有限公司生产的易烧结Ａｌ ２Ｏ ３ 粉料理化指标。 二、通过瓷料配方设计掺杂降低瓷体烧结温度 氧化铝陶瓷的烧结温度主要由其化学组成中Ａｌ ２Ｏ ３ 的含量来决定，Ａｌ ２ Ｏ ３ 含量越高，瓷料的烧结温度越高，除此之外，还与瓷料组成系统、各组成配 比以及添加物种类有关。比如，在Ａｌ ２Ｏ ３ 含量相当时，ＣａＯ－Ａｌ ２ Ｏ ３ －Ｓ ｉＯ ２系Ａｌ ２ Ｏ ３ 瓷料比ＭｇＯ－Ａｌ ２ Ｏ ３ －ＳｉＯ ２ 系瓷料的烧结温度低，对于 我国目前大量生产的ＣａＯ－ＭｇＯ－Ａｌ ２Ｏ ３ －ＳｉＯ ２ 系统瓷料而言，为使 其具有较低的烧结温度与良好性能，应控制其ＳｉＯ ２ ／ＣａＯ处于1６～0６之内，ＭｇＯ含量不超过熔剂类氧化物总量的１／３，同时，在配方中引入少量的 Ｌａ ２Ｏ ３ 、Ｙ ２ Ｏ ３ 、Ｃｒ ２ Ｏ ３ 、ＭｎＯ、ＴｉＯ ２ 、ＺｒＯ 2 、Ｔａ ２ Ｏ ３ 等氧化物 能进一步降低烧结温度、改善瓷体的微观组织结构和性能。目前配方设计中所加入的各种添加剂，根据其促进氧化铝陶瓷烧结的作用机理不同，可以将它们分为形成新相或固溶体的添加剂和生成液相的添加剂二大类。 １、与Ａｌ ２Ｏ ３ 形成新相或固溶体的添加剂。 这类添加剂是一些与氧化铝晶格常数相接近的氧化物，如ＴｉＯ ２、Ｃｒ ２ Ｏ ３、Ｆｅ ２ Ｏ ３ 、ＭｎＯ ２ 等，在烧成中，这些添加物能与Ａｌ ２ Ｏ ３ 生成固溶体， 这类固溶体或为掺入固溶体（如Ｔｉ4+置换Ａｌ３＋时），或为有限固溶体，或为 连续固溶体（如Ｃｒ ２Ｏ ３ 与形成的Ａｌ ２ Ｏ ３ ），它们可以活化晶格（ＴＩ４＋、Ａ
实验二 氧化铝陶瓷材料力学性能的检测 为了有效而合理的利用材料，必须对材料的性能充分的了解。材料的性能包括物理性能、化学性能、机械性能和工艺性能等方面。物理性能包括密度、熔点、导热性、导电性、光学性能、磁性等。化学性能包括耐氧化性、耐磨蚀性、化学稳定性等。工艺性能指材料的加工性能，如成型性能、烧结性能、焊接性能、切削性能等。机械性能亦称为力学性能，主要包括强度、弹性模量、塑性、韧性和硬度等。而陶瓷材料通常来说在弹性变形后立即发生脆性断裂，不出现塑性变形或很难发生塑性变形，因此对陶瓷材料而言，人们对其力学性能的分析主要集中在弯曲强度、断裂韧性和硬度上，本文在此基础上对其力学性能检测方法做了简单介绍。 1.弯曲强度 弯曲实验一般分三点弯曲和四点弯曲两种，如图1-1所示。四点弯曲的试样中部受到的是纯弯曲，弯曲应力计算公式就是在这种条件下建立起来的，因此四点弯曲得到的结果比较精确。而三点弯曲时梁各个部位受到的横力弯曲，所以计算的结果是近似的。但是这种近似满足大多数工程要求，并且三点弯曲的夹具简单，测试方便，因而也得到广泛应用。 图1-1 三点弯曲和四点弯曲示意图 由材料力学得到，在纯弯曲且弹性变形范围内，如果指定截面的弯矩为M ，该截面对 中性轴的惯性矩为I z ，那么距中性轴距离为y 点的应力大小为： z I My =σ 在图1-1的四点弯曲中，最大应力出现在两加载点之间的截面上离中性轴最远的点，其大小为： =???? ???=z I y a P max max 21σ?????圆形截面 16矩形截面 332D Pa bh Pa π 其中P 为载荷的大小，a 为两个加载点中的任何一个距支点的距离，b 和h 分别为矩形截面试样的宽度和高度，而D 为圆形截面试样的直径。因此当材料断裂时所施加载荷所对应的应力就材料的抗弯强度。 而对于三点弯曲，最大应力出现在梁的中间，也就是与加载点重合的截面上离中性轴最远的点，其大小为：
***********（所属单位）材料科学进展课程设计 学号：******** 专业：******** 学生姓名：*** 任课教师：*** 2011年10月
***********（所属单位）材料科学进展 （小论文） 学号：******* 专业：******* 学生姓名：*** 任课教师：*** 2011年10月
氧化铝陶瓷综述 ***（姓名） *********（所属单位） 摘要：本文简述了氧化铝陶瓷的功能及在各行业的应用，详细论述了氧化铝陶瓷的制备、成型及烧结方法。 关键词：氧化铝陶瓷制备成型烧结应用 以氧化铝(Al2O3)为主要成分的陶瓷称为氧化铝陶瓷。它属于无机非金属材料，具有特殊用途，新的性能，故也称特种陶瓷、高性能陶瓷。氧化铝陶瓷是氧化物陶瓷中应用最广、用途最宽、产销量最大的陶瓷新材料。 1氧化铝的同质多晶变体及其性能简介 根据研究报道，Al2O3有12种同质多晶变体[1]，但应用较多的主要有3种，即α-Al2O3、β-Al2O3和γ-Al2O3，这3种晶体的结构不同，故它们的性质具有 很大的差异[2]。 （1）α-Al2O3是三方晶系，单位晶包是一个尖的菱面体，密度为 3.96～4.01g/cm3，其结构最紧密、化学活性低、高温稳定性好、电学性能优良并且机械性能也最佳，在一定条件下可以由其它的两种晶体转换而来。 （2）β-Al2O3是一种Al2O3含量很高的多铝酸盐矿物，密度为 3.30～3.63g/cm3，它的化学组成中含有一定量的碱土金属氧化物和碱金属氧化物，并且还可以呈现离子型导电。 （3）γ-Al2O3是尖晶石型立方结构，在950～1200℃范围内转化为α-Al2O3，密度为3.42～3.47g/cm3。它的氧原子呈立方紧密堆积，铝原子填充在间隙中，这就决定了它在高温下不稳定、力学和电学性能差的缺陷，在科学应用中很少单独制成材料使用。但它有较高的比表面积和较强的化学活性，经过技术改进可以作为吸附材料使用。 由于β-Al2O3和γ-Al2O3在高温(950～1200℃)下易转化为α-Al2O3，而陶瓷的制备又须经高温烧结，所以氧化铝陶瓷是一种以α-Al2O3为主晶相的陶瓷材料。 2氧化铝陶瓷的功能简介 氧化铝陶瓷具有热稳定和化学稳定性，电绝缘性、压电性、耐腐蚀性、化学吸附性、生物适应性、吸声性和透光性等多种有实用价值的性能和功能，见表1。

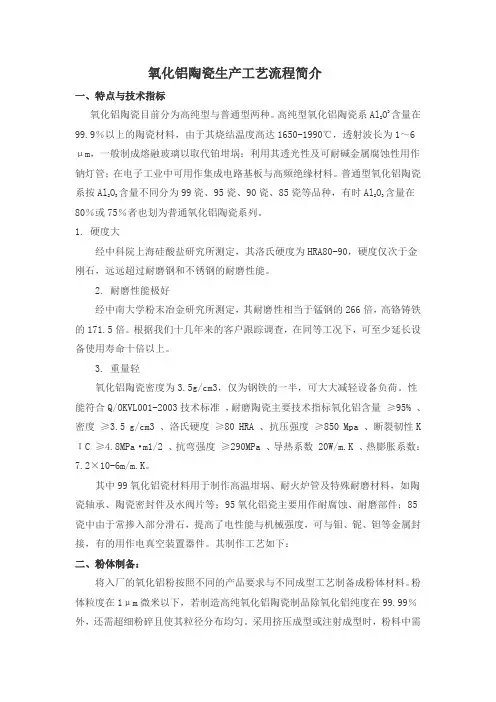

氧化铝陶瓷生产工艺流程简介 一、特点与技术指标 氧化铝陶瓷目前分为高纯型与普通型两种。高纯型氧化铝陶瓷系Al 2 O3含量在99.9％以上的陶瓷材料，由于其烧结温度高达1650-1990℃，透射波长为1～6μm，一般制成熔融玻璃以取代铂坩埚：利用其透光性及可耐碱金属腐蚀性用作钠灯管；在电子工业中可用作集成电路基板与高频绝缘材料。普通型氧化铝陶瓷 系按Al 2O 3 含量不同分为99瓷、95瓷、90瓷、85瓷等品种，有时Al 2 O 3 含量在 80％或75％者也划为普通氧化铝陶瓷系列。 1. 硬度大 经中科院上海硅酸盐研究所测定，其洛氏硬度为HRA80-90，硬度仅次于金刚石，远远超过耐磨钢和不锈钢的耐磨性能。 2. 耐磨性能极好 经中南大学粉末冶金研究所测定，其耐磨性相当于锰钢的266倍，高铬铸铁的171.5倍。根据我们十几年来的客户跟踪调查，在同等工况下，可至少延长设备使用寿命十倍以上。 3. 重量轻 氧化铝陶瓷密度为3.5g/cm3，仅为钢铁的一半，可大大减轻设备负荷。性能符合Q/OKVL001-2003技术标准，耐磨陶瓷主要技术指标氧化铝含量≥95% 、密度≥3.5 g/cm3 、洛氏硬度≥80 HRA 、抗压强度≥850 Mpa 、断裂韧性K ΙC ≥4.8MPa·m1/2 、抗弯强度≥290MPa 、导热系数 20W/m.K 、热膨胀系数：7.2×10-6m/m.K。 其中99氧化铝瓷材料用于制作高温坩埚、耐火炉管及特殊耐磨材料，如陶瓷轴承、陶瓷密封件及水阀片等；95氧化铝瓷主要用作耐腐蚀、耐磨部件；85瓷中由于常掺入部分滑石，提高了电性能与机械强度，可与钼、铌、钽等金属封接，有的用作电真空装置器件。其制作工艺如下： 二、粉体制备： 将入厂的氧化铝粉按照不同的产品要求与不同成型工艺制备成粉体材料。粉体粒度在1μm微米以下，若制造高纯氧化铝陶瓷制品除氧化铝纯度在99.99％外，还需超细粉碎且使其粒径分布均匀。采用挤压成型或注射成型时，粉料中需
氧化铝陶瓷的烧结 摘要：随着科学技术与制造技术日新月异的发展，氧化铝陶瓷在现代工业中得到了深入的发展和广泛的应用。本文就氧化铝陶瓷的烧结展开论述。主要涉及原料颗粒和烧结助剂两方面，以获得性能良好的陶瓷材料，对满足工业生产和社会需求有非常重要的意义。 关键词：氧化铝；原料颗粒；烧结助剂； 1 引言 在科学技术和物质文明高度发达的现代社会中，人类赖以制成各种工业产品的材料实在千差万别，但总体包括起来，无非金属、有机物及陶瓷三大类[1]。氧化铝陶瓷是目前世界上生产量最大、应用面最广的陶瓷材料之一，具有机械强度高、电阻率高、电绝缘性好、硬度和熔点高、抗腐蚀性好、化学稳定性优良等性能，而且在一定条件下具有良好的光学性和离子导电性。基于Al2O3陶瓷的一系列优良性能，其广泛应用于机械、电子电力、化工、医学、建筑以及其它的高科技领域[2]。在氧化铝陶瓷的生产过程中, 无论是原料制备、成型、烧结还是冷加工, 每个环节都是不容忽视的。目前氧化铝陶瓷制备主要采用烧结工艺[3]，坯体烧结后，制品的显微结构及其内在性能发生了根本的改变,很难通过其它办法进行补救。因此，深入研究氧化铝陶瓷的烧结技术及影响因素，合理选择理想的烧结制度确保产品的性能、分析烧结机理、研究添加剂工作机理等对氧化铝陶瓷生产极有帮助，为氧化铝陶瓷的更广泛应用提供理论依据，为服务生产和社会需要非常重要。 2 氧化铝陶瓷简介 Al2O3是新型陶瓷制品中使用最为广泛的原料之一，具有一系列优良的性能[4]。Al O3陶瓷通常以配料或瓷体中的Al2O3的含量来分类，目前分为高纯型与2 普通型两种。高纯型氧化铝陶瓷系Al2O3含量在99.9%以上的陶瓷材料。由于其
一、烧结 （1）、烧结基本原理 烧结是粉末冶金生产过程中最基本的工序之一。烧结对最终产品的性能起着决定性作用，因为由烧结造成的废品是无法通过以后的工序挽救的；相反，烧结前的工序中的某些缺陷，在一定的范围内可以通过烧结工艺的调整，例如适当改变温度，调节升降温时间与速度等而加以纠正。 烧结是粉末或粉末压坯，加热到低于其中基本成分的熔点温度，然后以一定的方法和速度冷却到室温的过程。烧结的结果是粉末颗粒之间发生粘结，烧结体的强度增加。在烧结过程中发生一系列物理和化学的变化，把粉末颗粒的聚集体变成为晶粒的聚结体，从而获得具有所需物理，机械性能的制品或材料。烧结时，除了粉末颗粒联结外，还可能发生致密化，合金化，热处理，联接等作用。人们一般还把金属粉末烧结过程分类为：1、单相粉末（纯金属、古熔体或金属化合物）烧结；2、多相粉末（金属—金属或金属—非金属）固相烧结；3、多相粉末液相烧结；4、熔浸。 通常在目前PORITE微小轴承所接触的和需要了解的为前三类烧结。通常在烧结过程中粉末颗粒常发生有以下几个阶段的变化：1、颗粒间开始联结； 2、颗粒间粘结颈长大； 3、孔隙通道的封闭； 4、孔隙球化； 5、孔隙收缩； 6、孔隙粗化。 上述烧结过程中的种种变化都与物质的运动和迁移密切相关。理论上机理为：1、蒸发凝聚；2、体积扩散；3、表面扩散；4、晶间扩散；5、粘性流动；6、塑性流动。
（2）、烧结工艺 2-1、烧结的过程 粉末冶金的烧结过程大致可以分成四个温度阶段： 1、低温预烧阶段，在此阶段主要发生金属的回复及吸附气体和水分的挥发，压坯内成形剂的分解和排除等。在PORITE微小铜、铁系轴承中，用R、B、O（Rapid Burning Off）来代替低温预烧阶段，且铜、铁系产品经过R、 B、O后会氧化，但在本体中可以被还原，同时还可以促进烧结。 2、中温升温烧结阶段，在此阶段开始出现再结晶，首先在颗粒内，变形的晶粒得以恢复，改组为新晶粒，同时颗粒表面氧化物被完全还原，颗粒界面形成烧结颈。 3、高温保温完成烧结阶段，此阶段是烧结得主要过程，如扩散和流动充分地进行和接近完成，形成大量闭孔，并继续缩小，使得孔隙尺寸和孔隙总数均有减少，烧结体密度明显增加 4、冷却阶段：实际的烧结过程，都是连续烧结，所以从烧结温度缓慢冷却一段时间然后快冷，到出炉量达到室温的过程，也是奥氏体分解和最终组
氧化铝陶瓷制作工艺 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
氧化铝陶瓷制作工艺 氧化铝陶瓷目前分为高纯型与普通型两种。高纯型氧化铝陶瓷系Al2O3含量在%以上的陶瓷材料，由于其烧结温度高达1650-1990℃，透射波长为1～6μm，一般制成熔融玻璃以取代铂坩埚：利用其透光性及可耐碱金属腐蚀性用作钠灯管;在电子工业中可用作集成电路基板与高频绝缘材料。普通型氧化铝陶瓷系按Al2O3含量不同分为99瓷、95瓷、90瓷、85瓷等品种，有时Al2O3含量在80%或75%者也划为普通氧化铝陶瓷系列。其中99氧化铝瓷材料用于制作高温坩埚、耐火炉管及特殊耐磨材料，如陶瓷轴承、陶瓷密封件及水阀片等;95氧化铝瓷主要用作耐腐蚀、耐磨部件;85瓷中由于常掺入部分滑石，提高了电性能与机械强度，可与钼、铌、钽等金属封接，有的用作电真空装置器件。其制作工艺如下： 一、粉体制备： 将入厂的氧化铝粉按照不同的产品要求与不同成型工艺制备成粉体材料。粉体粒度在1μm微米以下，若制造高纯氧化铝陶瓷制品除氧化铝纯度在%外，还需超细粉碎且使其粒径分布均匀。采用挤压成型或注射成型时，粉料中需引入粘结剂与可塑剂，一般为重量比在10-30%的热塑性塑胶或树脂有机粘结剂应与氧化铝粉体在150-200℃温度下均匀混合，以利于成型操作。采用热压工艺成型的粉体原料则不需加入粘结剂。若采用半自动或全自动干压成型，对粉体
有特别的工艺要求，需要采用喷雾造粒法对粉体进行处理、使其呈现圆球状，以利于提高粉体流动性便于成型中自动充填模壁。此外，为减少粉料与模壁的摩擦，还需添加1～2%的润滑剂如硬脂酸及粘结剂PVA。 欲干压成型时需对粉体喷雾造粒，其中引入聚乙烯醇作为粘结剂。近年来上海某研究所开发一种水溶性石蜡用作Al2O3喷雾造粒的粘结剂，在加热情况下有很好的流动性。喷雾造粒后的粉体必须具备流动性好、密度松散，流动角摩擦温度小于30℃。颗粒级配比理想等条件，以获得较大素坯密度。 二、成型方法： 氧化铝陶瓷制品成型方法有干压、注浆、挤压、冷等静压、注射、流延、热压与热等静压成型等多种方法。近几年来国内外又开发出压滤成型、直接凝固注模成型、凝胶注成型、离心注浆成型与固体自由成型等成型技术方法。不同的产品形状、尺寸、复杂造型与精度的产品需要不同的成型方法。摘其常用成型介绍：1干压成型：氧化铝陶瓷干压成型技术仅限于形状单纯且内壁厚度超过1mm，长度与直径之比不大于4∶1的物件。成型方法有单轴向或双向。压机有液压式、机械式两种，可呈半自动或全自动成型方式。压机最大压力为200Mpa.产量每分钟可达15～50件。由于液压式压机冲程压力均匀，故在粉料充填有差异时压制件高度不
氧化铝陶瓷 氧化铝陶瓷（alumina ceramics）是一种以α- Al2O3为主晶的陶瓷材料。其Al2O3含量一般在75～99.99%之间。通常习惯以配料中Al2O3的含量来分类。Al2O3含量在75%左右的为“75瓷“，含量在85%左右的为“85瓷“，含量在95%左右的为“95瓷“，含量在99%左右的为“99瓷“。 工业Al2O3是由铝钒土（Al2O3·3H2O）和硬水铝石制备的，对于纯度要求不高的，一般通过化学方法来制备。电熔刚玉即是用上述原料加碳在电弧炉内于2000～2400C熔融制得，也称人造刚玉。 Al2O3有许多同质异晶体。根据研究报道过的变体有十多种，但主要有三种，即γ- Al2O3，β- Al2O3，α- Al2O3。Al2O3的晶体转化关系如下图，其结构不同，因此其性质也不同，在1300度以上的高温几乎完全转变为α- Al2O3。 γ- Al2O3，属尖晶石型（立方）结构，氧原子形呈立方密堆积，铝原子填充在间隙中。它的密度小。且高温下不稳定，机电性能差，在自然界中不存在。由于是松散结构，因此可利用它来制造多孔特殊用途材料。 β- Al2O3是一种Al2O3含量很高的多铝酸盐矿物。它的化学组成可以近似地用RO·6 Al2O3和R2O·11 Al2O3来表示（RO指碱土金属氧化物，R2O指碱金属氧化物），其结构由碱金属或碱土金属离子如[NaO]ˉ层和[Al11O12]＋类型尖晶石单元交叠堆积而成，氧离
子排列成立方密堆积，Na＋完全包含在垂直于C轴的松散堆积平面内，在这个平面内可以很快扩散，呈现离子型导电。 α- Al2O3，属三方晶系，单位晶胞是一个尖的菱面体，在自然办只存在α- Al2O3，如天然刚玉、红宝石、蓝宝石等矿物。α- Al2O3结构最紧密、活 性低、高温稳定。它是三种形态中最稳定的晶型，电学性质最好，具有优良的机电性能。 Al2O3中的化学键是离子键，离子键也称“电价键”，它是由金属原子失去外层电子形成正离子，非金属原子取得电子形成负离子，互相结合形成的。离子键是依靠正负离子间静电引力所产生的化学键，它没有方向性也没有饱和性。A Al2O3陶瓷属于氧化物晶体结构，氧化物结构的结合键以离子键为主，它的分子式通常以AmXn 表示。A(或者B)表示与氧结合的正离子，n为离子数，x表示氧离子，n表示它的数量。大多数氧化物中的氧离子半径大于正离子的半径。所以它们的结构是以大直径的氧离子密堆排列的骨架，组成六方或面心立方点阵，小直径的正离子嵌入骨架的间隙处。这种陶瓷材料具有高的硬度和熔点。 陶瓷体的相组成中，晶相相对含量波动范围很大，通常特种陶瓷中晶相体相对含量较高。晶相对陶瓷材料性质有很大的影响。表中列出了一般陶瓷到特种陶瓷中的刚玉相(α- Al2O3)含量的变化及表现出的性能差异。
目 录 摘 要 ................................................................................................................................ 1 正文： ................................................................................................................................ 1 1氧化铝的同质多晶变体及其性能简介 . (1) 1.1α-32O Al ................................................................................................................ 1 1.2β-32O Al ................................................................................................................. 1 1.3γ-32O Al ................................................................................................................. 1 2氧化铝陶瓷的分类及功能简介 . (2) 2.1分类 (2) 2.1.1氧化铝陶瓷按其中氧化铝含量不同分为高纯型和普通型两种。.......... 2 2.1.2氧化铝陶瓷根据主晶相不同可分为刚玉瓷、刚玉—莫来石瓷及莫来石瓷。................................................................................................................................. 2 2.2功能 ........................................................................................................................ 2 3氧化铝陶瓷的原料及其加工 .. (3) 3.1原料及其制备 ........................................................................................................ 3 3.232O Al 的预烧 .......................................................................................................... 4 3.332O Al 粉体的制备 .................................................................................................. 4 4氧化铝陶瓷的成型工艺 . (5) 4.1成型辅助剂 ............................................................................................................ 5 4.2成型方法 . (5) 4.2.1模压成型...................................................................................................... 5 4.2.2等静压成型.................................................................................................. 5 4.2.3注浆成型...................................................................................................... 5 4.2.4凝胶注模成型.............................................................................................. 5 4.2.5热压铸成型.. (6) 5烧结 (6) 5.1烧结方法 (6) 5.1.1常压烧结法.................................................................................................. 6 5.1.2热压烧结和热等静压烧结.. (6)
氧化铝陶瓷制作工艺简介 氧化铝陶瓷目前分为高纯型与普通型两种。高纯型氧化铝陶瓷系Ａｌ２Ｏ３含量在９９．９％以上的陶瓷材料，由于其烧结温度高达１６５０—１９９０℃，透射波长为１～６μｍ，一般制成熔融玻璃以取代铂坩埚：利用其透光性及可耐碱金属腐蚀性用作钠灯管；在电子工业中可用作集成电路基板与高频绝缘材料。普通型氧化铝陶瓷系按Ａｌ２Ｏ３含量不同分为９９瓷、９５瓷、９０瓷、８５瓷等品种，有时Ａｌ２Ｏ３含量在８０％或７５％者也划为普通氧化铝陶瓷系列。其中９９氧化铝瓷材料用于制作高温坩埚、耐火炉管及特殊耐磨材料，如陶瓷轴承、陶瓷密封件及水阀片等；９５氧化铝瓷主要用作耐腐蚀、耐磨部件；８５瓷中由于常掺入部分滑石，提高了电性能与机械强度，可与钼、铌、钽等金属封接，有的用作电真空装置器件。其制作工艺如下： 一粉体制备： 将入厂的氧化铝粉按照不同的产品要求与不同成型工艺制备成粉体材料。粉体粒度在１μｍ?微米?以下，若制造高纯氧化铝陶瓷制品除氧化铝纯度在９９．９９％外，还需超细粉碎且使其粒径分布均匀。采用挤压成型或注射成型时，粉料中需引入粘结剂与可塑剂，?一般为重量比在１０—３０％的热塑性塑胶或树脂?有机粘结剂应与氧化铝粉体在１５０—２００℃温度下均匀混合，以利于成型操作。采用热压工艺成型的粉体原料则不需加入粘结剂。若采用半自动或全自动干压成型，对粉体有特别的工艺要求，需要采用喷雾造粒法对粉体进行处理、使其呈现圆球状，以利于提高粉体流动性便于成型中自动充填模壁。此外，为减少粉料与模壁的摩擦，还需添加１～２％的润滑剂?如硬脂酸?及粘结剂ＰＶＡ。 欲干压成型时需对粉体喷雾造粒，其中引入聚乙烯醇作为粘结剂。近年来上海某研究所开发一种水溶性石蜡用作Ａｌ２Ｏ３喷雾造粒的粘结剂，在加热情况下有很好的流动性。喷雾造粒后的粉体必须具备流动性好、密度松散，流动角摩擦温度小于３０℃。颗粒级配比理想等条件，以获得较大素坯密度。 二成型方法： 氧化铝陶瓷制品成型方法有干压、注浆、挤压、冷等静压、注射、流延、热压与热等静压成型等多种方法。近几年来国内外又开发出压滤成型、直接凝固注模成型、凝胶注成型、离心注浆成型与固体自由成型等成型技术方法。不同的产品形状、尺寸、复杂造型与精度的产品需要不同的成型方法。摘其常用成型介绍：１干压成型：氧化铝陶瓷干压成型技术仅限于形状单纯且内壁厚度超过１ｍｍ，长度与直径之比不大于４∶１的物件。成型方法有单轴向或双向。压机有液压式、机械式两种，可呈半自动或全自动成型方式。压机最大压力为２００Ｍｐａ。产量每分钟可达１５～５０件。由于液压式压机冲程压力均匀，故在粉料充填有差异时压制件高度不同。而机械式压机施加压力大小因粉体充填多少而变化，易导致烧结后尺寸收缩产生差异，影响产品质量。因此干压过程中粉体颗粒均匀分布对模具充填非常重要。充填量准确与否对制造的氧化铝陶瓷零件尺寸精度控制影响很大。粉体颗粒以大于６０μｍ、介于６０～２００目之间可获最大自由流动效果，取得最好压力成型效果。 ２注浆成型法：注浆成型是氧化铝陶瓷使用最早的成型方法。由于采用石膏模、成本低且易于成型大尺寸、外形复杂的部件。注浆成型的关键是氧化铝浆料的制备。通常以水为熔剂介质，再加入解胶剂与粘结剂，充分研磨之后排气，然后倒
特种陶瓷材料的制备工艺 10材料1班 王俊红，学号：1000501134 摘 要：介绍粉末陶瓷原料的制备技术、特种陶瓷成形工艺、烧结方法。 目前，特种陶瓷中的粉末冶金陶瓷工艺已取得了很大进展，但仍有一些急需解决的问题。 当前阻碍陶瓷材料进一步发展的关键之一是成形技术尚未完全突破。 压力成形不能满足形状复杂性和密度均匀性的要求。 多种胶体原位成形工艺，固体无模成形工艺以及气相成形工艺有望促使陶瓷成形工艺获得关键性突破。 关键词：特种陶瓷；成形；烧结；陶瓷材料 前言：陶瓷分为普通陶瓷和特种陶瓷两大类， 特种陶瓷是以人工化合物为原料（如氧化物、氮化物、碳化物、硼化物及氟化物等）制成的陶瓷。 它主要用于高温环境、机械、电子、宇航、医学工程等方面，成为近代尖端科学技术的重要组成部分。 特种陶瓷作为一种重要的结构材料，具有高强度、高硬度、耐高温、耐腐蚀等优点，无论在传统工业领域，还是在新兴的高技术领域都有着广泛的应用。 因此研究特种陶瓷制备技术至关重要。 正文：特种陶瓷的生产步骤大致可以分为三步：第一步是陶瓷粉体的制备、第二步是成形，第三步是烧结。 特种陶瓷制备工艺流程图 一、 陶瓷粉体的制备 粉料的制备工艺(是机械研磨方法，还是化学方法)、粉料的性质(粒度大小、形态、尺寸分布、相结构)和成形工艺对烧结时微观结构的形成和发展有着巨大的影响，即粉末制备 坯料制备 成型 干燥 烧结 后处理 热压或热等静压烧结 成品
陶瓷的最终微观组织结构不仅与烧结工艺有关，而且还受粉料性质的影响。由于陶瓷的材料零件制造工艺一体化的特点，使得显微组织结构的优劣不单单影响材料本身的性能，而且还直接影响着制品的性能。陶瓷材料本身具有硬、脆、难变形等特点。因此，陶瓷材料的制备工艺显得更加重要。由于陶瓷材料是采用粉末烧结的方法制造的，而烧结过程主要是沿粉料表面或晶界的固相扩散物质的迁移过程。因此界面和表面的大小起着至关重要的作用。就是说，粉末的粒径是描述粉末品质的最重要的参数。因为粉末粒径越小，表面积越大，单位质量粉末的表面积(比表面积)越大，烧结时进行固相扩散物质迁移的界面就越多，即越容易致密化。制备现代陶瓷材料所用粉末都是亚微米(＜lμm)级超细粉末，且现在已发展到纳米级超细粉。粉末颗粒形状、尺寸分布及相结构对陶瓷的性能也有着显著使组分之间发生固相反应，得到所需的物相。同时，机械球磨混合无法使组分分的影响。粉末制备方法很多，但大体上可以归结为机械研磨法和化学法两个方面。 传统陶瓷粉料的合成方法是固相反应加机械粉碎(球磨)。其过程一般为：将所需要的组分或它们的先驱物用机械球磨方法（干磨、湿磨）进行粉碎并混合。然后在一定的温度下煅烧。由于达不到微观均匀，而且粉末的细度有限（通常很难小于 l μm 而达到亚微米级），因此人们普遍采用化学法得到各种粉末原料。根据起始组分的形态和反应的不同，化学法可分为以下三种类型： 1.固相法： 化合反应法：化合反应一般具有以下的反应结构式： A(s)+B(s)→C(s)+D(g) 两种或两种以上的固态粉末，经混合后在一定的热力学条件和气氛下反应而成为复合物粉末，有时也伴随一些气体逸出。 钛酸钡粉末的合成就是典型的固相化合反应。等摩尔比的钡盐BaCO3和二氧化钛混合物粉末在一定条件下发生如下反应： BaCO3+TiO2→BaTiO3+CO2↑ 该固相化学反应在空气中加热进行。生成用于PTC制作的钛酸钡盐，放出二氧化碳。但是，该固相化合反应的温度控制必须得当，否则得不到理想的、粉末状钛酸钡。 热分解反应法：
主要成分是氧化硅、氧化铝、氧化钾、氧化钠、氧化钙、氧化镁、氧化铁、氧化钛等。陶瓷原料一般硬度较高，但可塑性较差。 机械密封所用的主要的典型陶瓷为：氧化铝、碳化硅。 氧化铝陶瓷：是一种以氧化铝（AL2O3）为主体的材料。有较好的传导性、机械强度和耐高温性。需要注意的是需用超声波进行洗涤。氧化铝陶瓷是一种用途广泛的陶瓷。 氧化铝陶瓷目前分为高纯型与普通型两种。高纯型氧化铝陶瓷系Al2O3含量在99．9％以上的陶瓷材料，由于其烧结温度高达1650—1990℃，透射波长为1～6μm，一般制成熔融玻璃以取代铂坩埚：利用其透光性及可耐碱金属腐蚀性用作钠灯管；在电子工业中可用作集成电路基板与高频绝缘材料。普通型氧化铝陶瓷系按Al2O3含量不同分为99瓷、95瓷、90瓷、85瓷等品种，有时Al2O3含量在80％或75％者也划为普通氧化铝陶瓷系列。其中99氧化铝瓷材料用于制作高温坩埚、耐火炉管及特殊耐磨材料，如陶瓷轴承、陶瓷密封件及水阀片等；95氧化铝瓷主要用作耐腐蚀、耐磨部件；85瓷中由于常掺入部分滑石，提高了电性能与机械强度，可与钼、铌、钽等金属封接，有的用作电真空装置器件. 制作工艺：1）粉体制备将入厂的氧化铝粉按照不同的产品要求与不同成型工艺制备成粉体材料。挤压成型或注射成型时，粉料中需引入粘结剂与可塑剂，一般为重量
比在10－30％的热塑性塑胶或树脂，有机粘结剂应与氧化铝粉体在150－200温度下均匀混合，以利于成型操作。采用热压工艺成型的粉体原料则不需加入粘结剂。若采用半自动或全自动干压成型，对粉体有特别的工艺要求，需要采用喷雾造粒法（引入聚乙烯醇作为粘结剂）对粉体进行处理、使其呈现圆球状，以利于提高粉体流动性便于成型中自动充填模壁。此外，为减少粉料与模壁的摩擦，还需添加1～2％的润滑剂，如硬脂酸，及粘结剂PVA。 2）成型方法氧化铝陶瓷制品成型方法有干压、注浆、挤压、冷等静压、注射、流延、热压与热等静压成型等多种方法。干压成型技术仅限于形状单纯且内壁厚度超过1ｍｍ，长度与直径之比不大于4∶1的物件，粉体颗粒均匀分布对模具充填非常重要，充填量准确与否对制造的氧化铝陶瓷零件尺寸精度控制影响很大，粉体颗粒以大于60μｍ、介于60～200目之间可获最大自由流动效果，取得最好压力成型效果；注浆成型是氧化铝陶瓷使用最早的成型方法。由于采用石膏模、成本低且易于成型大尺寸、外形复杂的部件。注浆成型的关键是氧化铝浆料的制备；3）烧结技术将颗粒状陶瓷坯体致密化并形成固体材料的技术方法叫烧结。烧结即将坯体内颗粒间空洞排除，将少量气体及杂质有机物排除，使颗粒之间相互生长结合，形成新的物质的方法。4）精加工与封装工序。
