第十一章轮系及其设计教案

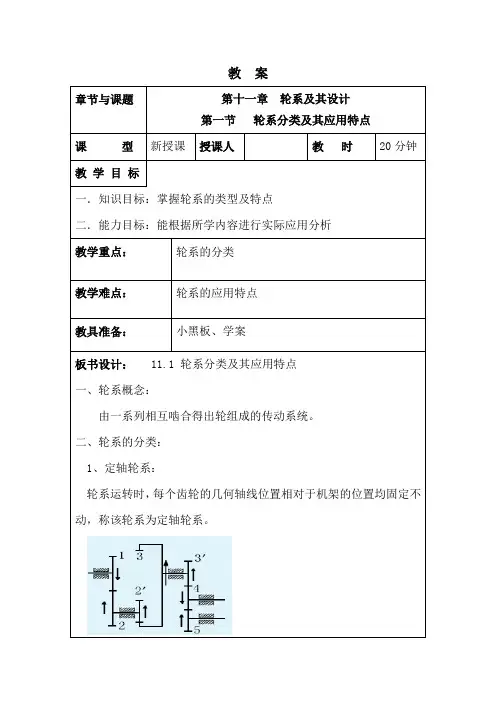

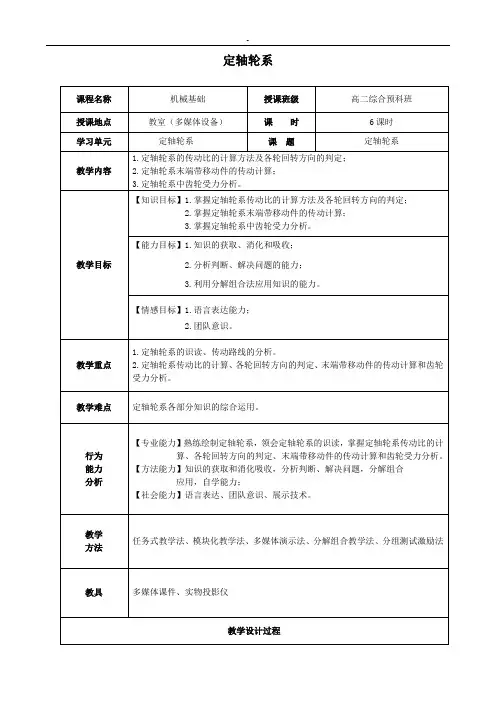

教案

课后小结：

本节课、我采用了以教学训练为主线、学生为主体、老师为主导的三为主原则。在课堂教学方面主要以启发互动式来引导学生，课堂气氛较为活跃，教学任务圆满完成。

自己过于自信、导致整节课几乎全是高潮，未能体现出重点，有种“推销员”的感觉，由于过于注重与学生的互动、部分动作演绎的过大。

在课后点评环节中，部分同学提出了宝贵的建议，我却误解其本意、为自己辩解，未能得到更多宝贵的建议。我会努力改变自己、让自己更加低调、能虚心的接受别人的建议，诚心向优秀的同学学习，相互取长补短，以助于我们共同进步。

在以后的课堂教学中、我会更加注重专业基础的积累、更加注重授课技巧，不断地向优秀教师请教，为将来成为一名优秀的职教师资打好夯实的基础。

学案

习题一

1、定轴轮系运转过程中，所有齿轮轴线的几何位置都相对机架。

2、周转在运转过程中，至少有一个齿轮轴线的几何位置，而是绕着其它定轴齿轮的轴线。

3、既包含定轴轮系又包含周转轮系，或由几个周转轮系组成的轮系是。习题二判断下列轮系分别属于何种轮系。

机械原理答案第十一章齿轮系及其设计

第十一章齿轮系及其设计题11-1如图所示为一手摇提升装置，其中各轮齿数均已知，试求传动比i 15，并指出当提升重物时手柄的转向（在图中用箭头标出）。解：此轮系为空间定轴轮系 78 .57718115205240305043215 43215=??????= =' ''z z z z z z z z i 题11-2如图所示为一滚齿机工作台传动机构，工作台与涡轮5固联。若已知z 1=z 1′=15，z 2=35，z 4′=1（右旋），z 5=40，滚刀z 6=1（左旋），z 7=28。今要切制一个齿数z 5′=64的齿轮，应如何选配挂轮组的齿数z 2′、z 3和z 4。解：由范成原理，滚刀6与轮坯5’的角速度比应为646 55656===' ''z z i ωω 转向如图。这一角速度比由滚齿机工作台的传动系统来保证。 5624 2442175421155011528403515'' ''''=?=?????==i z z z z z z z z z z z z i 转向如图可求得 25 3252=z z 至于Z 3为惰轮，其齿数可根据中心距A 24的需要确定。

2 3 4 5 6 7 1′ 4′5′ 1 题11-2 题11-3 如图所示为一千分表的示意图。己知各轮齿数如图，模数mm m 11.0=（为非标准模数）。若要测量杆1每移动mm 001.0时，指针尖端刚好移动一个刻度()mm s 5.1=。问指针的长度?=R （图中齿轮5和游丝的作用是使各工作齿轮始终保持单侧接触，以消除齿轮间隙对测量精度的影响）解：()4332-'-组成定轴轮系 100 1160120121632431224=??===''z z z z i ?? 24100??=∴ 再由轮2与测量杆组成齿轮与齿条传动知测杆1每移动mm 001.0时，齿轮2的转角为： 42221027.611 .029001 .022-?=??=== m Z h r h ? 此时要求指针刚好移动一刻度()mm s 5.1=，由4?R s =可得指针的长度为 mm s s R 241027.61005 .11004 24 =??== = -?? 题11-4 如图所示为绕线机的计数器。图中1为单头蜗杆，其一端装手把，另一端装被绕制线圈。2、3为两个窄蜗轮， z 2=99，z 3=100。在计数器中有两个刻度盘，在固定刻度盘的一周上有100个刻度，在与蜗轮2固联

10 机械设计作业_齿轮传动答案

齿轮传动 1、齿轮传动常见的失效形式有哪些？简要说明闭式硬齿面、闭式软齿面和开式齿轮传动的设计准则。【答】齿轮传动常见的失效形式有以下几种：（1）轮齿折断；（2）齿面点蚀；（3）齿面磨损；（4）齿面胶合；（5）塑性变形。闭式硬齿面的设计以保证齿根弯曲疲劳强度为主；闭式软齿面的设计通常以保证齿面接触疲劳强度为主；开式齿轮传动的设计目前仅以保证齿根弯曲疲劳强度作为设计准则。 2、简要分析说明齿轮轮齿修缘和做成鼓形齿的目的。【答】齿轮轮齿修缘是为了减小齿轮传动过程中由于各种原因引起的动载荷。做成鼓形是为了改善载荷沿接触线分布不均的程度。 3、软齿面齿轮传动设计时，为何小齿轮的齿面硬度应比大齿轮的齿面硬度大30～50 HBS？【答】金属制的软齿面齿轮配对的两轮齿中，小齿轮齿根强度较弱，且小齿轮的应力循环次数较多，当大小齿轮有较大硬度差时，较硬的小齿轮会对较软的大齿轮齿面产生冷作硬化的作用，可提高大齿轮的接触疲劳强度。所以要求小齿轮齿面硬度比大齿轮大30~50HBS。 4、齿轮传动设计时，为何小齿轮的齿宽应比大齿轮的齿宽大5～10 mm？【答】将小齿轮的齿宽在圆整值的基础上人为地加宽5~10mm，以防止大小齿轮因装配误差产生轴向错位时导致啮合齿宽减小而增大轮齿的工作载荷。

5、试分析图示斜齿圆柱齿轮所受的力（用受力图表示出各力的作用位置和方向）。【解】题 5 图 6、设两级斜齿圆柱齿轮减速器的已知条件如图所示，问： 1）低速级斜齿轮的螺旋线方向应如何选择才能使中间轴上两齿轮的轴向力方向相反； 2）低速级螺旋角β应取多大数值才能使中间轴上两个轴向力互相抵消。【解】（1）由于中间轴上两齿轮分别为主动和从动轮，且旋转方向相同，因此为使轴向力方向相反，必须使齿轮3的螺旋方向与齿轮2的相同。齿轮2为左旋，故齿轮3必须左旋，齿轮4右旋。（2）使中间轴上轮2和轮3的轴向力互相完全抵消，需要满足32a a F F =。 333222tan , tan ββt a t a F F F F == 因齿轮2和齿轮3传递的转矩相同 2 2 33 22 d F d F T t t ==，且 33332222cos /, cos /ββn n m z d m z d == 整理后可得 3 222332 33 22 3cos cos tan tan ββββn n t t m z m z d d F F = == 因此 1438.015sin 51 3175sin sin 22 2333=??= = ββn n m z m z "2'16827.83 ==β F t2 F r1 F r2 F r3 F r4 F t1 F t3 F t4 F a2 F a1 F a3 F a4

第十一章轮系

第十一章轮系一、学习指导与提示工程中实际应用的齿轮机构经常以齿轮系(简称轮系)的形式出现，它用来获得大传动比、变速和换向、合成或分解运动以及距离较远的传动。轮系可分为定轴轮系和周转轮系两大类，所谓复合轮系只不过是既包含定轴轮系又包含周转轮系，或几部分周转轮系组成的复杂轮系。因此，首要的是弄清定轴轮系和周转轮系的本质属性，并掌握它们各自的传动比计算方法，在此基础上，只要注意正确区分轮系，就可以将一个复杂的复合轮系分解为若干个单一周转轮系和定轴轮系，这是学习轮系传动比计算的一个总体原则，应当牢牢把握。本章的主要内容是：（1）轮系的应用和分类；（2）定轴轮系及其传动比；（3）周转轮系及其传动比；（4）复合轮系及其传动比；（5）特殊行星传动简介。 1．定轴轮系一个轮系，若运动过程中，所有齿轮的几何轴线的位置都是固定不变的，则可判定该轮系为定轴轮系(亦称普通轮系)。注意：这里指的是几何轴线位置固定，并不是该轴不能转动，无论该轴是转动的，或不转动的（与机架相联），只要几何轴线位置不变，就是定轴的。定轴轮系传动比计算公式： ()各主动轮齿数连乘积各从动轮齿数连乘积J G J G n n i m J G GJ →→-==1 （11.1）上述公式包含两方面的问题：传动比GJ i 的大小，以及主从动转速 n G 、n J 之间的转向关系（即传动比的正负号），m 为外啮合齿轮对数。但需注意： ① 只有在J G →传动路线中无空间齿轮，各轮几何轴线均互相平行的情况下，公式中()m 1-才有其特定意义，可以用其来表示n G 、n J 之间的转向关系。若计算结果GJ i 为正，说明G 、J 两轮转向相同；若为负，则说明G 、J 两轮转向相反。 ② J G →传动路线中有空间齿轮（如锥齿轮、蜗轮蜗杆），如图11.1所示，各轮转向只能用标注箭头法确定，()m 1-没有意义。图11.1 2．周转轮系轮系中至少有一齿轮的几何轴线不固定，而是绕另一轴线位置固定的齿轮回转，这样的轮系，就是周转轮系。其中几何轴线固定的齿轮称为中心轮，几何轴线不固定的齿轮称为行星轮，支持行星轮自转的构件称为转臂（又称系杆、行星架）。最基本的周转轮系具有一个转臂，中心轮的数目不超过二个，且转臂与中心轮的几何轴线相重合，称为单一周转轮系。行星轮的数目可以多于一个。单一周转轮系传动比计算不能直接应用定轴轮系的传动比计算公式。但若给整个周转轮系附加一个“—n H ”的公共转速，轮系中的转臂便可看作静止不动，进而转化成为一个新的定轴轮系，就可以套用定轴轮系传动比的计算公式。由此转化而成的定轴轮系便是原周转轮

华东理工大学_机械原理_第7章齿轮_习题与答案(全)

习题 7-9 在图示的渐开线齿阔中，基圆半径100b r mm =，试求出： 1）当135mm k r =时，渐开线的展角k θ，渐开线压力角k α和渐开线在K 点的曲率半径k ρ。 2）当020k θ=，025和0 30时，渐开线的压力角k α和向径k r 。解：1) /cos k b k r r α= 100cos 0.741135 b k k r r α= == 42.2o k α= tan 0.17022k k k θαα=-= sin 90.68k k k r mm ρα== 2) 当20o k θ=时，51.15o k α=，/cos 159.42k b k r r mm α== 当25o k θ=时，'545o k α=，/cos 170.47k b k r r mm α== 当30o k θ=时，'5628o k α=，/cos 181.02k b k r r mm α== 7-10今测得一渐开线直齿标准齿轮齿顶圆直径110mm a d =，齿根圆直径87.5mm f d =，齿数20z =，试确定该齿轮的模数m ，齿顶高系数*a h 和径向间隙系数* c 。解：* (2)a a d m z h =+

**(22)f a d m z h c =-- f a d d d << d mz = 5m mm ∴= 代入求解，得： *1a h =，*0.25c = 7-11已知一对外啮合渐开线直齿圆柱齿轮，齿数120z =，241z =，模数2mm m =， *1a h =，*0.25c =，020α=，求： 1）当该对齿轮为标准齿轮时，试计算齿轮的分度圆直径1d 、2d ，基圆直径1b d 、2b d ，齿顶圆直径1a d 、2a d ，齿根圆直径1f d 、2f d ，分度圆上齿距p 、齿厚s 和齿槽宽e 。 2）当该对齿轮为标准齿轮且为正确安装时的中心距，求齿轮1的齿顶压力角1a α，齿顶处齿廓的曲率半径1a ρ。解：1) 1140d mz mm ==，2282d mz mm == 11cos 37.59b d mz mm α==，22cos 77.05b d mz mm α== *11(2)44a a d m z h mm =+=，* 22(2)86a a d m z h mm =+= **11(22)35f a d m z h c mm =--=，** 22(22)77f a d m z h c mm =--= 6.28p m mm π==，0.5 3.14S m mm π==，0.5 3.14e p mm == 2）1 11 arccos 31.3o b a a d d α== 111.43a mm ρ== 7-12 渐开线标准齿轮的基圆和齿根圆重合时的齿数为多少（考虑正常齿和短齿两种情况）？齿数为多少时基圆大于齿根圆？解：cos b d mz α=，** (22)f a d m z h c =-- 若为正常齿，则*1a h =，* 0.25c =

第11章轮系习题答案

一、填空题： 1．轮系可以分为：定轴轮系和周转轮系。 2．定轴轮系是指：当轮系运动时，各轮轴线位置固定不动的轮系；周转轮系是指：轮系运动时，凡至少有一个齿轮的轴线是绕另一齿轮的轴线转动的轮系。 3．周转轮系的组成部分包括：太阳轮、行星轮和行星架。 4．行星轮系具有 1个自由度，差动轮系有 2自由度。 5、行星轮系的同心条件是指：要使行星轮系能正常运转，其基本构件的回转线必须在同一直线上。 6、确定行星轮系中各轮齿数的条件包括：传动比条件、同心条件、均布条件、邻接条件。 7、正号机构和负号机构分别是指：转化轮系的传动比H 1n i 为正号或者负号的周转轮系。动力传动中多采用负号机构。二、分析计算题 1、在图示的车床变速箱中，移动三联齿轮a 使3’和4’啮合。双移动双联齿轮b 使齿轮5’和6’啮合。已知各轮的齿数为z 1=42，582=z ,38' 3=z ,42' 4=z ,48' 5=z , 48' 6=z 电动机的转速为n 1=1445r/min ，求带轮转速的大小和方向。解：3858 483842484258'5'31' 6' 426116-=????=-==z z z z z z n n i min /9466r n -=(与电动机转动方向相反) 2、在图示的轮系中，已知各轮齿数为20z z z z z 65321=====, 已知齿轮1、4、5、7为同轴线，试求该轮系的传动比17i 。（1）z z z z z 41231225520100=++==?= z z z z 75612332060=+==?=

（2）i z z z z z z z z z z 173 23467123561=-() =-??=-10060 2020 15 3、在图示轮系中，已知：蜗杆为单头且右旋，转速n 11440= r /min ，转动方向如图示，其余各轮齿数为：40 2=z ，20 '2=z ，303=z ，18 '3=z ，54 4=z ，试：（1）说明轮系属于何种类型；（2）计算齿轮4得转速n 4；（3）在图中标出齿轮4的转动方向。（1）定轴轮系（2） n z z z n z z z 4123123412018 403054 14408= ?????=?????='' r/min （3）n 4 方向←。 4、如图所示为一手摇提升装置，其中各轮齿数均已知，试求传动比15i ，并指出当提升重物时手柄的转向（从左往右看时的转向）解：方向判断用画箭头的方法完成，从左往右看时的转向为逆时针方向。 2345115''5123420304052'2015118577.7 z z z z n i n z z z z ???= ==???=

第十一章齿轮传动

第十一章齿轮传动一选择题 (1) 一般参数的闭式硬齿面齿轮传动的主要失效形式是 B 。 A. 齿面点蚀 B. 轮齿折断 C. 齿面磨损 D. 齿面胶合 (3) 对齿轮轮齿材料性能的基本要求是 A 。 A. 齿面要硬，齿心要韧 B. 齿面要硬，齿心要脆 C. 齿面要软，齿心要脆 D. 齿面要软，齿心要韧 (8) 一减速齿轮传动，主动轮1用45钢调质，从动轮2用45钢正火，则它们齿面接触应力的关系是 B 。 A. 2H 1H σσ< B. 2H 1H σσ= C. 2H 1H σσ> D. 可能相等，也可能不等 (10) 提高齿轮的抗点蚀能力，不能采用 D 的方法。 A. 采用闭式传动 B. 加大传动的中心距 C. 提高齿面的硬度 D. 减小齿轮的齿数，增大齿轮的模数 (14) 直齿圆柱齿轮设计中，若中心距不变，增大模数m ，则可以 B 。 A. 提高齿面的接触强度 B. 提高轮齿的弯曲强度 C. 弯曲与接触强度均不变 D. 弯曲与接触强度均可提高 (15) 一对相互啮合的圆柱齿轮，在确定轮齿宽度时，通常使小齿轮比大齿轮宽5~10mm ，其主要原因是 D 。 A. 为使小齿轮强度比大齿轮大些 B. 为使两齿轮强度大致相等 C. 为传动平稳，提高效率 D. 为便于安装，保证接触线承载宽度 (16) 闭式软齿面齿轮传动的设计方法为 B 。 A. 按齿根弯曲疲劳强度设计，然后校核齿面接触疲劳强度 B. 按齿面接触疲劳强度设计，然后校核齿根弯曲疲劳强度 C. 按齿面磨损进行设计 D. 按齿面胶合进行设计 (17) 下列措施中 D 不利于提高齿轮轮齿抗疲劳折断能力。 A. 减轻加工损伤 B. 减小齿面粗糙度值 C. 表面强化处理 D. 减小齿根过渡圆半径

8轮系习题答案

习题答案 8-1 如图，已知轮系中各轮齿数， Z 1=20， Z 2=50， Z 2‘= 15， Z 3=30 ，Z 3‘=1 ， Z 4= 40， Z 4’= 18 ， Z 5= 54 ，求i 15和提起重物时手轮转向解： 600181152054403050''3'215 432154=??????==Z Z Z Z Z Z Z Z i 转向如图所示。题8-1图 8-2已知轮系中各轮齿数， Z 1=27，Z 2=17，Z 3=99，n 1=6000r/min,求i 1H 和n H 。解： 0 -313313113==--==n z z n n n n n n i H H H H H 26.311 311=+==Z Z n n i H H 设n 1转向为正，则 1 11,min /184026.36000n n r i n n H H H === 8-3如图所示的外啮合周转轮系中，已知Z 1=100， Z 2=101， Z 2'=100， Z 3=99，求系杆H 与齿轮1之间的传动比i H 1。解: 213223113)1(Z Z Z Z i H H H -=--=ωωωω

代入上式03=ω 100100991011'21321??=??=-Z Z Z Z H ωω 10000 1100009999111=-==H H i ωω 1000011== ∴ωωH H i 8-4 图示圆锥齿轮组成的周转轮系中，已知Z 1=20， Z 2=30， Z 2‘=50， Z 3=80，n 1=50r/min. 求系杆H 转速。题8-4图解： ' 213231Z Z Z Z n n n n H H ??-=-- 等式右边的符号是在转化轮系中确定的。设n1转向为正，则 50 208030050??-=--H H n n min /7.14r n H =∴ 与n1转向相同，方向的判定如图所示。 8-5 如图为标准圆柱直齿轮传动系统，已知Z 1=60， Z 2=20， Z 2‘=25，各轮模数相等，求： 1）Z 3； 2）若已知n 3=200r/min, n 1=50r/min, n 3,n 1转向如图，求系杆H 转速大小和方向； 3）若n 1方向与图中相反时，则系杆H 转速大小和方向如何解： 1）首先根据同心条件求出Z 3 )(2 1)(213'221Z Z m Z Z m +=- 153=Z

浙江大学《机械设计基础》第七章概念自测题

基本概念自测题一、填空题 1、轮系的主要功用是：_________、_________、_________、_________。 2、定轴轮系是指__________________，周转轮系是指__________________。 3、定轴轮系的传动比等于各对齿轮传动中_____动轮齿数的乘积与______动轮齿数乘积之比。 4、定轴轮系中从动轮转向可用画_________的方法来确定；只有轮系中各齿轮轴线全都_________时，才能在传动比计算公式中用(-1)m确定从动轮转向。 5、周转轮系中，轴线位置固定的齿轮称为_________轮或_________轮，而轴线位置变动的齿轮称为_________轮，支持行星轮自转的构件称为_________，又称_________杆或__________________架。 6、周转轮系是由行星轮、中心轮和转臂组成的，每个单一的周转轮系具有_________ 个转臂，中心轮的数目_________，且转臂与中心轮的几何轴线必须_________。 7、单一周转轮系不能直接用定轴轮系求解传动比，而是要用_________法使原周转轮系成为_________轮系后再用定轴轮系公式求解。 8、转化轮系传动比计算公式中iH13不是i13=n1／n3，而是nH1／nH3， nH1=_________，nH3=_________。 9、行星轮系的自由度=_________，差动轮系的自由度=_________，行星轮系中必有一个_________是固定不动的。 10、既有定轴轮系又有单一周转轮系的称_________轮系。 11、求解混合轮系的传动比首先必须正确地把混合轮系划分为_________轮系和各个_________轮系，并分别列出它们的_________计算公式，找出其相互联系，然后_________。 12、机械摩擦无级变速器通过改变接触点(区)到两轮回转轴线的距离，从而改变两轮的_________半径，使传动比连续_________。 13、调速范围是无级变速器的主要性能指标，其数值为从动轴的_________转速与_________转速之比。二、单项选择题(在括号内填入一个选定答案的英文字母代号) 1、行星轮系的自由度为( )。 A．2 B．1 C．1或2 2、差动轮系的自由度为( )。 A．2 B．1 C．1或2 3、( )轮系中必须有一个中心轮是固定不动的。 A．周转 B．行星C．差动 4、( )轮系中两个中心轮都是运动的。 A．周转 B．行星 C．差动 5、( )轮系不能用转化轮系传动比公式求解。 A．行星轮系 B．差动轮系 C．混合轮系 6、每个单一周转轮系具有( )个转臂。 A．1 B．2 C．1或2 7、每个单一周转轮系中心轮的数目应为( )。 A．1 B．2 C．1或2 8、每个单一周转轮系中，转臂与中心轮的几何轴线必须( )。

机械设计课后习题第11章作业

第11章作业 11-1在给定轮系主动轮的转向后，可用什么方法来确定定轴轮系从动轮的转向？周转轮系中主、从动件的转向关系又用什么方法来确定? 答：参考教材216~218页。 11-2如何划分一个复合轮系的定轴轮系部分和各基本周转轮系部分?在图ll一12所示的轮系中，既然构件5作为行星架被划归在周转轮系部分中，在计算周转轮系部分的传动比时，是否应把齿轮5的齿数,Z5计入? 答：划分一个复合轮系的定轴轮系部分和各基本周转轮系部分关键是要把其中的周转轮系部分划出来，周转轮糸的特点是具有行星轮和行星架，所以要先找到轮系中的行星轮，然后找出行星架。每一行星架，连同行星架上的行星轮和与行星轮相啮合的太阳轮就组成一个基本周转轮糸。在一个复合轮系中可能包括有几个基本周转轮系（一般每一个行星架就对应一个基本周转轮系)，当将这些周转轮一一找出之后．剩下的便是定轴轮糸部分了。在图示的轮系中．虽然构件5作为行星架被划归在周转轮系部分中，但在计算周转轮系部分的传动比时．不应把齿轮5的齿数计入。 11-3在计算行星轮系的传动比时，式i mH=1-i H mn只有在什么情况下才是正确的? 答在行星轮系，设固定轮为n, 即ωn=0时, i mH=1-i H mn公式才是正确的。 11-4在计算周转轮系的传动比时，式i H mn=(n m-n H)／(n n-n H)中的i H mn是什么传动比，如何确定其大小和“±”号? 答: i H mn是在根据相对运动原理，设给原周转轮系加上一个公共角速度“-ωH”。使之绕行星架的固定轴线回转，这时各构件之间的相对运动仍将保持不变，而行星架的角速度为0，即行星架“静止不动”了．于是周转轮系转化成了定轴轮系，这个转化轮系的传动比，其大小可以用i H mn=(n m-n H)／(n n-n H)中的i H mn公式计算；方向由“±”号确定，但注意，它由在转化轮系中m. n两轮的转向关系来确定。 11-5用转化轮系法计算行星轮系效率的理论基础是什么?为什么说当行星轮系为高速时，用它来计算行星轮系的效率会带来较大的误差? 答: 用转化轮系法计算行星轮系效率的理论基础是行星轮系的转化轮系和原行星轮系的差别，仅在于给整个行星轮系附加了一个公共角速度“-ωH”。经过这样的转化之后，各构件之间的相对运动没有改变，而轮系各运动副中的作用力(当不考虑构件回转的离心惯性力时)以及摩擦因数也不会改变。因而行星轮系与其转化轮系中的摩擦损失功率P H f应相等。用转化轮系法计算行星轮系效率没有考虑由于加工、安装和使用情况等的不同，以及还有一些影响因素如搅油损失、行星轮在公转中的离心惯性力等，因此理论计算的结果并不能完全正确地反映传动装置的实际效率。

第17章-轮系习题答案

第17章轮系(作业) 1. 由一系列齿轮所组成的传动系统，称为轮系，它一般分为定轴轮系和周转轮系两类。 2. 轮系主要应用在以下几方面：(1) 中心距较大，(2) 大传动比，(3) 变速运动，(4) 改变从动轮转向。 3. 轮系中主动轴与最后一根从动轴的转速之比，称为该轮系的传动比。若用i kl表示，则下标k表示主动轮，l表示从动轮。 4. 计算轮系传动比时，除计算其数值大小，还要判断其转向。首末两轮转向相同为＋号，转向相反为－号。 5. 在定轴轮系中，只改变传动比符号而不改变传动比大小的齿轮，称为惰轮。 6. 惰轮的作用有两个：(1)改变转向；(2)增大传动中心距。 7. 在周转轮系中，轴线固定的齿轮称为中心轮，轴线转动的齿轮称为行星轮，而支持行星轮的构件称为系杆。 8. 周转轮系按所需主动件数（或机构自由度数）又可分为行星轮系和差动轮系两类。有两个主动件的周转轮系，称为差动轮系。 9. 周转轮系的传动比可通过转化后的转化轮系求解获得。 10. 少齿差行星齿轮传动的优点是(1) 结构紧凑、(2) 传动比大、(3) 重量轻、(4) 效率高。 11. 一对外啮合圆柱齿轮传动，其转向相反，故传动比为B；而一对内啮合圆柱齿轮传动，其转向相同，故传动比为A。 A．正；B．负。

12. 定轴轮系总传动比等于组成该轮系的各对齿轮传动比的连乘积，其数值等于所有B 轮齿数的连乘积与所有A轮齿数的连乘积之比。 A.主动；B．从动。 13. 对于平行轴定轴轮系，其总传动比的正负号决定于该轮系中外啮合的齿轮对数m，m 是偶数为正，首末两轮转向B。 A.相反；B．相同。 14. 惰轮在计算总传动比数值时A计入，在决定总传动比正负号时B计入。 A. 不需；B．需要。 15. 用箭头表示图中各轮的转向，并指出哪一个是惰轮。其中z2是惰轮其中z2,z3是惰轮其中z2是惰轮16. 试确定下列定轴轮系的传动比，并确定其末端转动或移动方向。 (1) 卷扬机传动系统，求蜗轮转速及重物G的移动速度及方向。已知：z1＝18，z2＝36,z3=20,z4=40,z5=2,z6=50,D=200mm.

机械基础轮系习题讲解学习

1 定轴轮系的传动比等于各对齿轮传动比的连乘积。（）周转轮系的传动比等于各对齿轮传动比的连乘积。（）行星轮系中若系杆为原动件可驱动中心轮，则反之不论什么情况，以中心轮为原动件时也一定可驱动系杆。（）平面定轴轮系传动比的大小等于（ 1 ）；从动轮的回转方向可用（ 1 ）方法来确定。所谓定轴轮系是指①（ 1 ），而周转轮系是指②（ 1 ）在图示轮系中，已知：蜗杆为单头且右旋，转速n 1 1440 = r/min,转动方向如图示，其余各轮齿数为：z 2 40 ?=，z 2 20 ' =，z 3 30 =，z 3 18 ' =，z 4 54 ?=，试：（1）说明轮系属于何种类型；（2）计算齿轮4的转速n 4 ；（3）在图中标出齿轮4的转动方向。在图示轮系中，根据齿轮1的转动方向，在图上标出蜗轮4的转动方向。

1、在图示的轮系中，已知各轮齿数为z z z z z 1235620 =====，已知齿轮1、4、 5、7为同轴线，试求该轮系的传动比i 17 。 2、在图示的轮系中，已知z 1 24 =，z 2 18 =，z 3 15 =，z 3 30 ' =，z 4 105 =，当轴转速n I =19r/min时，试求轴和轮2的转速n I I ，n 2 。

3、计算图示轮系的传动比i H 1，并确定输出杆H的转向。已知各轮齿数z 1 1 =， z 2 40 =， z 224 '=，z 3 72 =，z 3 18 ' =，z 4 114 =，蜗杆左旋，n 1 转向如图示。 4、在图示增速器轮系中，设已知各轮齿数为z z z z z z 123456 ,,,,,。试求传动比i 16 。

第11章轮系习题答案(答案类别)

一、填空题： 1．轮系可以分为：定轴轮系和周转轮系。 2．定轴轮系是指：当轮系运动时，各轮轴线位置固定不动的轮系；周转轮系是指：轮系运动时，凡至少有一个齿轮的轴线是绕另一齿轮的轴线转动的轮系。 3．周转轮系的组成部分包括：太阳轮、行星轮和行星架。 4．行星轮系具有 1个自由度，差动轮系有 2自由度。 5、行星轮系的同心条件是指：要使行星轮系能正常运转，其基本构件的回转线必须在同一直线上。 6、确定行星轮系中各轮齿数的条件包括：传动比条件、同心条件、均布条件、邻接条件。 7、正号机构和负号机构分别是指：转化轮系的传动比H 1n i 为正号或者负号的周转轮系。动力传动中多采用负号机构。二、分析计算题 1、在图示的车床变速箱中，移动三联齿轮a 使3’和4’啮合。双移动双联齿轮b 使齿轮5’和6’啮合。已知各轮的齿数为 z 1=42，582=z ,38'3=z ,42'4=z ,48' 5=z , 48' 6=z 电动机的转速为n 1=1445r/min ，求带轮转速的大小和方向。解：385848 3842484258'5'31'6'4 26116-=????=-==z z z z z z n n i min /9466r n -=(与电动机转动方向相反) 2、在图示的轮系中，已知各轮齿数为20z z z z z 65321=====, 已知齿轮1、4、5、7为同轴线，试求该轮系的传动比17i 。（1）z z z z z 41231225 520100=++==?= z z z z 75612332060=+==?=

（2）i z z z z z z z z z z 17323467123561=-() =-??=-10060202015 3、在图示轮系中，已知：蜗杆为单头且右旋，转速n 11440= r/min ，转动方向如图示，其余各轮齿数为：40 2=z ，20 '2=z ，303=z ，18 '3=z ，54 4=z ，试：（1）说明轮系属于何种类型；（2）计算齿轮4得转速n 4；（3）在图中标出齿轮4的转动方向。（1）定轴轮系（2） n z z z n z z z 4123123412018403054 14408=?????=?????='' r/min （3）n 4 方向←。 4、如图所示为一手摇提升装置，其中各轮齿数均已知，试求传动比15i ，并指出当提升重物时手柄的转向（从左往右看时的转向）解：方向判断用画箭头的方法完成，从左往右看时的转向为逆时针方向。 2 345115''5123420304052'2015118577.7 z z z z n i n z z z z ???===???=

轮系练习题

81、由一系列相互啮合的齿轮组成的传动系统称为________。 82、按传动时各齿轮的________在空间的相对位置是否固定，可将轮系分为______和______ 两大类。 83、定轴轮系的传动比是指轮系中________的转速与_________的转速之比。 84、轮系中的惰轮只改变从动轮的_______，而不改变主动轮与从动轮的_____大小。 85、平行轴的定轴轮系中，若外啮合的齿轮副数量为偶数时，轮系首轮与末轮的回转方向 _________；为奇数时，首轮与末轮的回转方向__________。 86、凡是在轮系运转时，各轮的轴线在空间的位置都________的轮系称为定轴轮系。 87、定轴轮系的传动比等于组成该轮系中各级齿轮副中_______轮齿数的连乘积与各级齿轮副中_______轮齿数的连乘积之比。 88、在定轴轮系平行轴圆柱齿轮传动的轮系传动比计算中，若计算为正，两轮回转方向 _______，结果为负，两轮回转方向____________。 89、周转轮系由_____________、____________和______________三种基本构件组成。 90、周转轮系可分为_____________和______________两大类。 81、平行轴传动定轴轮系传动比计算公式中（-1）m表示轮系中相啮合的圆柱齿轮的对数。（） 82、轮系中使用惰轮，既可变速，又可变向。（） 83、加奇数个惰轮，主动轮与从动轮的回转方向相同。（） 84、采用轮系传动可以实现无级变速，（） 85、轮系传动可用于相距较远的两轴间传动。（） 86、轮系传动不可获得很大的传动比。（） 87、轮系的传动比等于末轮齿数与首轮齿数之比。（） 88、轮系中的某一个中间齿轮，既可以是前级齿轮副的从动轮，又可以是后一级齿轮副的主动轮（） 89、加偶数个惰轮，主动轮与从动轮的回转方向相同。( ) 90、轮系可分为定轴轮系和周转轮系两大类。( ) 91、轮系（） A.不能获得很大的传动比 B.可以实现变向和变速要求 C 不适宜作较远距离传动 D. 可以实现运动的合成但不能分解运动 92、定轴轮系的传动比大小与惰轮的齿数（） A.有关 B.无关 C.成正比 D.成反比 93、在由一对外啮合直齿圆柱齿轮组成的传动中，若增加（）个惰轮，则使其主、从动轮的转向相反。 A.偶数 B.奇数 C.二者都是 D.二者都不是 94、一对外啮合圆柱齿轮传动，传动比公式计算正确的是（） A. i12=Z1/Z2 B. i12= －Z1/Z2 C.i12=Z2/ Z1 D.i12= －Z2/ Z1 95、定轴轮系中各齿轮的几何轴线位置都是（）。 A.固定的 B.活动的 C.相交的 D. 交错的 96、轮系不可实现（）。 A.大的传动比 B.较远距离的传动 C.改变从动轴回转方向 D.过载保护 97、由一系列相互啮合的齿轮组成的传动系统称（）。 A.轮系 B. 轮群 C.轮合 D.轮组 98、惰轮在轮系中，不影响传动比大小，只影响从动轮（）。

第七章轮系习题

习题与参考答案一、复习思考题 1．为什么要应用轮系？试举出几个应用轮系的实例？ 2．何谓定轴轮系？何谓周转轮系？行星轮系与差动轮系有何区别？ 3．什么叫惰轮？它在轮系中有什么作用？ 4．定轴轮系的传动比如何计算？式中（-1）m 有什么意义？ 5．定轴轮系末端的转向怎样判别？ 6．如果轮系的末端轴是螺旋传动，应如何计算螺母的移动量？二、填空题 1．由若干对齿轮组成的齿轮机构称为。 2．根据轮系中齿轮的几何轴线是否固定，可将轮系分轮系、轮系和轮系三种。 3．对平面定轴轮系，始末两齿轮转向关系可用传动比计算公式中的符号来判定。 4．行星轮系由、和三种基本构件组成。 5．在定轴轮系中，每一个齿轮的回转轴线都是的。 6．惰轮对并无映响，但却能改变从动轮的方向。 7．如果在齿轮传动中，其中有一个齿轮和它的绕另一个旋转，则这轮系就叫周转轮系。 8．旋转齿轮的几何轴线位置均的轮系，称为定轴轮系。 9．轮系中两轮之比，称为轮系的传动比。 10．加惰轮的轮系只能改变的旋转方向，不能改变轮系的。 11．一对齿轮的传动比，若考虑两轮旋转方向的同异，可写成±== 2 1 n n i ——。 12．定轴轮系的传动比，等于组成该轮系的所有轮齿数连乘积与所有轮齿数连乘积之比。 13．在周转转系中，凡具有几何轴线的齿轮，称中心轮，凡具有几何轴线的齿轮，称为行星轮，支持行星轮并和它一起绕固定几何轴线旋转的构件，称为。 14．周转轮系中，只有一个时的轮系称为行星轮系。 15．转系可获得的传动比，并可作距离的传动。 16．转系可以实现要求和要求。 17．转系可以运动，也可以运动。 18．采用周转轮系可将两个独立运动为一个运动，或将一个独立的运动成两个独立的运动。

第7章_轮系作业解答

P120 7-1 解： n 5= n 1/ i 15=1440/24.9=57.83r/min (方向与n 1相同) 由中心距不变，可看出：由轴I 到轴II 有1种方案；由轴II 到轴III 有3种方案；由轴III 到轴IV 有3种方案；由轴IV 到轴V 有2种方案；轴V 能获得的转速数量： C 11× C 31 ×C 31 ×C 21 =1×3×3×2=18种 7-2 解：(1) 确定轮系: 周转轮系: 2,2’,H-1,3 (2) 列方程 (3) 联立方程 n 3=0 (2) 由(1) (2)解得： 7-3 解：(1) 划分轮系周转轮系: 2,H-1,3和周转轮系: 2,2’,H-3,4。 (2) 列方程 )1(81748102133113-=-=-=--=z z n n n n i H H H )2(12172712010245243'23443=??==--=z z z z n n n n i H H H 411311=-==H H H i n n i )1(320 5010030'21323113-=??-=-=--=z z z z n n n n i H H H 9.241928192691373654)1(45115=??????-==n n i a 2=55m /2

(3) 联立方程 n 3=0 (3) 由(1)(2)(3)解得： n 4= n 1/ i 14=3750/(-7.5)=-500r/min(方向与n 1相反) 7-4 解：(1) 划分轮系周转轮系: 5,7-4’,6、周转轮系: 8,H-7,9和定轴轮系1~4。 (2) 列方程 (3) 联立方程 n 4= n 4’ (4) n 6= n 9=0 (5) 由(1)~(5)解得： n H = n 1/ i 1H =3549/28.58=124.18r/min 7-5 解：(1) 确定轮系: 周转轮系: 2,2’,H-1,3 (2) 列方程 (3) 联立方程 n A = n 1 (2) n B = n H (3) n 3=0 (4) 由(1)~(4)解得： 5.712/58/254114-=-==H H n n n n i )2(69131'46767'476'4-=-=--=z z n n n n i )3(94 167799779-=-=--=z z n n n n i H H H 58.2894 261692006924511=??==H H n n i )1(692452336496031424114=??===z z z z n n i 101=-==H AB B A AB i n n i × )1(914 125428'21323113-=??-=-=--=z z z z n n n n i H H H

齿轮传动作业

某闭式标准直齿圆柱齿轮传动。已知P 1=10.xyz （kW ），单向运转，输入转速n 1=955r/min ，m =3mm ，z 1=24，B 1=72mm ，z 2=77， B 2=68mm ，Z E ，Y Fa1=2.65，Y Sa1=1.58，Y Fa2=2.27，Y Sa2=1.76，K H ＝1.3，K F ＝1.4，[σF1] =300 MPa ，[σF2] =270MPa ，[σH1] =660 MPa ，[σH2] =560MPa 。MPa 1）试校核该传动的疲劳强度。 2）若该传动改为频繁双向运转，计算中作哪些变动？（文字说明） 3）若该传动改为开式传动、频繁双向运转，计算中作又哪些变动？（文字说明） 4）上题中，去掉已知条件P 1=10.xyz （kW ），其它条件不变且传动符合强度条件，试求该传动所能传递的最大功率P 1？附公式：1.112F F Fa Sa K T Y Y bd m σ= 2. 2.5H Z σ= xyz —— x ：班号 yz ：学号后2位解; 1).弯曲强度的校核；

5111 551212 5122 55111115195.51095.51010.224 1.022410955 95.51095.51010.22477 3.28021095524 22 1.495.51010.224 2.65 1.5881.605[]955683243 F F Fa Sa F p T n N mm z n n z p T n N mm d mz K T Y Y bd m MPa σσ?=??==??=??=???==???==????=??=
