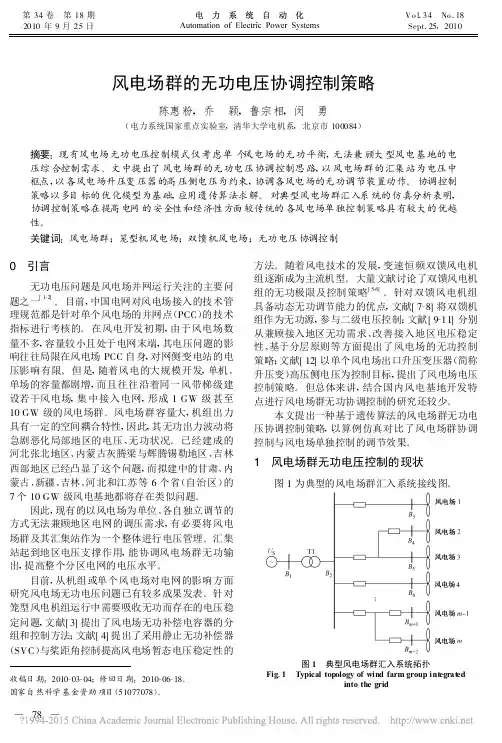

风电场群的无功电压协调控制策略
无功电压问题是目前风电场群面临的主要技术缺陷之一，如何提高风电场并网运行、合理优化无功电压协调控制显得尤为重要。本文结合现阶段笼型和双馈发电机组无功电压控制存在的问题，分析了风电场群协调控制机理，并分别基于典型工况、风速不同和无穷大电网母线电压变化等三方面的控制措施，更好地实现了风电场群的协调兼容性管理。
标签：风电场群，无功电压，笼型机，双馈机，协调控制，典型工况
前言：随着环境不断恶化，能源开采日益紧张的局面，各国加强了新能源的开发和利用，作为新能源的代表--风电发电场，受到了高度重视和关注，不仅因为它环保无污染，而且具有较高的经济利润，是新能源发展的主要方向。然而在众多的风电场并网运行中，存在无功电压协调控制问题，这些问题直接影响了系统母线的正常运行，而且加大了总电网的能量损耗。因此，解決风电场群的无功电压协调控制势在必行。
一、风电场群无功电压控制存在的问题
分析无功电压控制存在的问题，首先要引入风电场并网运行的系统拓扑结构图。风电场群是由若干个风电场组成，而且每个风电场都具有相对独立性，都可根据自身“免疫能力”协调控制无功电压，减少支链系统的能量损耗。但这些独立的风电场中包含多种类型的发电机组，就目前技术力量而言，应用最多的要数笼型异步和双馈异步风力发电机。笼型异步发电机主要依靠运转中吸收、消化系统的无功电压，降低线路损耗，而这种技术的实现需配置电容器组或SVC系统，相对增加了动力输出，提高了运营成本。双馈异步发电机因自身配置较高，具有自动调节无功电压能力（通常以功率因数的0.98倍进行恒功率补偿）是目前较为实用，应用最广的风电发电机组。
根据风电场群汇入系统拓扑结构图可知，B3、B4至Bm+2这些分支风电场，有的为单只串联主流混入B2系统母线，有的在其基础上并联了支链风电场，并网进入母线，它们各自存在自己的协调控制能力，即通过B3至Bm+2来考核无功电压损耗，当系统超出或不符合要求时，可采取自身调整控制手段来达到系统条件。采用B3至Bm+2单独控制策略虽在一定程度上解决了随时随地调节和操作简便的优点，但对于并网连接后，是否符合系统调节控制能力，或者因协调不同步导致系统振荡等情况都有可能发生，而一旦出现总网失控局面，将无法优化配置无功功率，无法有效的减低系统损耗。
二、风电场群协调控制机理分析
风电场对于并网运行和协调控制无功电压问题，采取的最有效措施就是分支加注控制器，其协调控制机理：各分支实时输出有功功率为Pg，应用有功功率计算各分支电路的无功发生极限Qj，风电场群控制中心汇集了众多Qs、Qc等分
支无功控制系统，通过各支链控制器的调整和总枢纽控制中心的控制要求，总体实现各风电场的无功输入和协调控制过程，以提高总电网的电压合格率，降低各分支站点的网损及线损为目的，然后根据风力发电机接入系统特点和调节控制程度，经控制中心统一协调配置，最终提高总电网的运行安全性和经济效益的双赢。
三、风电场群的无功电压协调控制策略
1、基于典型工况下的无功电压协调控制措施
风电场群典型工况，指的是各风电场单独控制、网损最小化协调和电压网损综合控制原则（如图1）当系统母线B1电压较低时，显然各分支电压超出了运行范围，且随风电发电机的运转变小，此时支路网损最大，但基于总网控制中心的协调，并按照具体控制要求进行调整和配置，最终增加了各分支的无功补偿能力，使得各分支协调控制在合格范围内，保证了总网的安全运行。
2、基于风速不同条件下的无功电压协调控制措施
因各个风力发电场位置不一、环境不一，因此风电场风速、频率等各不相同，如何提高风电场群的协调控制管理，有效降低整体网损，只依靠单独控制器的调节是远远不够的，通过计算和分析，网损最小控制策略，虽在一定程度上降低了线路中的无功功率损耗，但它的调节过程瞬时抬高了各支路电压，导致了系统的不安全运行，降低了总网的可靠性，而结合实际引入电压、网损综合控制策略，则在网损最小化基础上，兼顾了电网安全性原则，达到了总网有节制、有秩序的运行特点，有效提高了风电场群的安全性和经济性。
3、基于无穷大电网母线电压变化的无功电压协调控制措施
风电场群运行中，总会遇到各种复杂协调控制情况，而出现频率较高的要数无穷大电网母线电压变化的无功电压控制，此情况的出现需要结合实际生产需要和运行设备的配置来综合解决。首先正确选择控制器和发电机，要求调节因数控制在0.95-1.05，建议采用双馈异步发电机组，通过机组自身的协调控制能力，进行无功功率补偿，从而适应总网的运行要求。其次采用多种方式并存的协调控制策略，根据线路电压、有功功率和控制器调整系数，具体安排系统配置，通过网损最小化和电压、网损综合控制，选择最优技术方案。
四、结束语
综上所述，通过分析当前风电场发电机现状和总网协调控制机理，有助于我们了解整体系统的协调控制水平及技术状况，从而更好地深入问题本质。其次根据风电场不同工况，提出了各风电场单独控制、网损最小化协调和电压网损综合控制策略，有效降低了总网线损，还兼顾了风电场群的安全性，实现了经济效益和社会效益的双赢。
参考文献：
[1]朱凌志，王伟.改善接入地区电压稳定性的风电场无功控制策略[J].中国电机工程学报，2009（11）.
[2]朱凌志，陈宁.兼顾接入地区无功需求的风电场无功控制策略[J].电气系统自动化，2011（6）.
[3]王海超，周双喜.含风电场的电力系统潮流计算的联合迭代方法机应用[J].电网技术，2010（4）.
风电场群的无功电压协调控制策略 无功电压问题是目前风电场群面临的主要技术缺陷之一，如何提高风电场并网运行、合理优化无功电压协调控制显得尤为重要。本文结合现阶段笼型和双馈发电机组无功电压控制存在的问题，分析了风电场群协调控制机理，并分别基于典型工况、风速不同和无穷大电网母线电压变化等三方面的控制措施，更好地实现了风电场群的协调兼容性管理。 标签：风电场群，无功电压，笼型机，双馈机，协调控制，典型工况 前言：随着环境不断恶化，能源开采日益紧张的局面，各国加强了新能源的开发和利用，作为新能源的代表--风电发电场，受到了高度重视和关注，不仅因为它环保无污染，而且具有较高的经济利润，是新能源发展的主要方向。然而在众多的风电场并网运行中，存在无功电压协调控制问题，这些问题直接影响了系统母线的正常运行，而且加大了总电网的能量损耗。因此，解決风电场群的无功电压协调控制势在必行。 一、风电场群无功电压控制存在的问题 分析无功电压控制存在的问题，首先要引入风电场并网运行的系统拓扑结构图。风电场群是由若干个风电场组成，而且每个风电场都具有相对独立性，都可根据自身“免疫能力”协调控制无功电压，减少支链系统的能量损耗。但这些独立的风电场中包含多种类型的发电机组，就目前技术力量而言，应用最多的要数笼型异步和双馈异步风力发电机。笼型异步发电机主要依靠运转中吸收、消化系统的无功电压，降低线路损耗，而这种技术的实现需配置电容器组或SVC系统，相对增加了动力输出，提高了运营成本。双馈异步发电机因自身配置较高，具有自动调节无功电压能力（通常以功率因数的0.98倍进行恒功率补偿）是目前较为实用，应用最广的风电发电机组。 根据风电场群汇入系统拓扑结构图可知，B3、B4至Bm+2这些分支风电场，有的为单只串联主流混入B2系统母线，有的在其基础上并联了支链风电场，并网进入母线，它们各自存在自己的协调控制能力，即通过B3至Bm+2来考核无功电压损耗，当系统超出或不符合要求时，可采取自身调整控制手段来达到系统条件。采用B3至Bm+2单独控制策略虽在一定程度上解决了随时随地调节和操作简便的优点，但对于并网连接后，是否符合系统调节控制能力，或者因协调不同步导致系统振荡等情况都有可能发生，而一旦出现总网失控局面，将无法优化配置无功功率，无法有效的减低系统损耗。 二、风电场群协调控制机理分析 风电场对于并网运行和协调控制无功电压问题，采取的最有效措施就是分支加注控制器，其协调控制机理：各分支实时输出有功功率为Pg，应用有功功率计算各分支电路的无功发生极限Qj，风电场群控制中心汇集了众多Qs、Qc等分
风电场无功功率联动控制在双馈式变流器中的应用 摘要：本文提出了一种双馈式风力变流器的无功功率联动控制方案，该方案是以双馈式发电机组风力发电系统为基础，在整个风电场内进行无功功率的总体分配和控制，并在试验环境下验证了该联动控制方案不仅可行，其在保证有功电力稳定输出的同时，能抑制风电场内各连接点的电压变动，也降低了风电场对电网的影响。该联动控制方案主要是通过每台风电机组的双馈式变流器的调节、风电场的主控器与各风电机组的副控制器进行通讯并分配调节任务，三者结合对风电场进行无功控制，不仅提高了风电场运行的稳定性，也满足了电网对风电场的无功调节要求，无需增加额外的无功补偿设备，减少了投资。 关键词：无功功率；联动控制；双馈式发电机；风电场 0引言 目前，我国的风电场装机容量不断增长，其注入电网的风电功率也不断增加，由于风能具有很大的间歇性和随机性[1]，所以风电场的无功功率变化也有间歇性和随机性，大规模的并网风电场势必会对电网的安全带来一定的影响[3]。如何解决风电场带来的局部电网电压波动，同时又能解决电网对无功功率的要求，因此必须采取更有效的控制方式，实现有功、无功的联动控制，提高风力发电系统的管理水平。 1双馈式变流器的工作方式 目前风电场大多数采用双馈式风力发电机组，其主要包括风机、双馈感应发电机和双馈式变流器。 双馈式变流器对双馈感应发电机的转速在同步转速上、下两个方面变化，实现功率的双向补偿。 当风力发电机处于亚同步转速运行时，此时变流器能量流动为电网→变流器→发电机转子,即转子侧变流器从电网吸收功率，为发电机转子提供励磁电流，保证定子绕组产生与电网同频同幅的电压矢量，从而通过定子将风力机捕获的机械能转化为电能。 当风力发电机处于超同步转速运行时，此时能量流动方向为发电机转子→变流器→电网。即转子侧变流器将吸收的机械能反馈回电网，为发电机转子提供负励磁电流，保证定子绕组产生与电网同频同幅的电压矢量，从而通过定子将风力机捕获的机械能转化为电能。

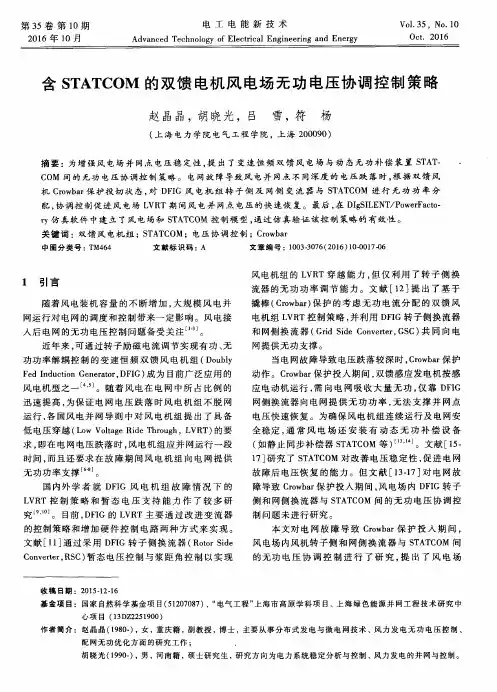

含STATCOM的双馈电机风电场无功电压协调控制策略 赵晶晶;胡晓光;吕雪;符杨 【摘要】为增强风电场并网点电压稳定性，提出了变速恒频双馈风电场与动态无功补偿装置STAT⁃COM间的无功电压协调控制策略。电网故障导致风电并网点不同深度的电压跌落时，根据双馈风机Crowbar保护投切状态，对DFIG风电机组转子侧及网侧变流器与STATCOM进行无功功率分配，协调控制促进风电场LVRT期间风电并网点电压的快速恢复。最后，在DIgSILENT／PowerFacto⁃ry 仿真软件中建立了风电场和STATCOM控制模型，通过仿真验证该控制策略的有效性。%To enhance the stability of the grid voltage with grid⁃connected wind farm, this paper analyzes the volt⁃age and reactive power control of wind farms, and a coordinated control strategy based on doubly fed wind turbine ( DFIG) and reactive power compensation equipment STATCOM is proposed. When the grid fault leads to different degrees of voltage sag, reactive power between DFIG and STATCOM can be allocated according to the Crowbar pro⁃tection status. By this way, DFIG grid⁃side converter and the stator side reactive power generation ability are fully utilized, providing more dynamic reactive power to the grid for voltage support during the system’ s fault. Thus the voltage at the point of common coupling ( PCC ) during the LVRT period of wind farm is controlled and transient voltage recovery process is sped up. Finally, the proposed coordinated control strategy is simulated with a DFIG wind farm with STATCOM in DIgSILENT/Power Factory, and the simulation results verify the effectiveness of the proposed scheme.
