石油钻机的结构和原理
石油钻机是一种用于钻探地下油气资源的设备，它的结构和原理非常复杂。下面我将从石油钻机的主要结构和工作原理两个方面来详细介绍。
首先，石油钻机的主要结构由钻井平台、钻井塔、输送系统、钻孔工具以及控制系统等组成。
钻井平台是石油钻机的基础支撑平台，它通常由一层或多层的钢铁板焊接而成，具有足够的稳定性和承载能力。
钻井塔是石油钻机的核心组件，它负责承载和支持钻杆、套管和其他钻井工具，同时提供钻孔工具上下移动的场所。钻井塔通常由多层钢结构组成，使用钢管和横梁相连接，以保证稳定性。
输送系统包括钻杆、钻柱和钻杆提升机构。钻杆是用于下入井口并承受旋转力的长杆状物体，通常由高强度合金钢制成。钻柱则是连接钻杆和钻头的部件，它具有一定的刚性和强度，能够承受钻井过程中的各种力学和化学作用。
钻杆提升机构是用于提升和降低钻杆的机构，通常由一台或多台卷筒、绳索、滑轮和传动装置组成。通过控制钻杆提升机构的运动，可以实现钻杆的上下移动，从而实现钻孔的深入和提取。
钻孔工具包括钻头、套管和钻头驱动机构等。钻头是负责在井底进行切削的工具，通常由硬质合金或钻石制成。套管是一种金属管状结构，用于加固钻孔的井壁，防止钻井过程中的塌方和漏失。
控制系统是石油钻机的重要组成部分，它负责控制钻机的运行和监测钻井过程中的各项参数。控制系统通常由计算机、传感器、控制阀和液压元件等组成，通过收集和处理各种传感器的信息，实现钻机各部件的自动化控制。
其次，石油钻机的工作原理可以简单分为井口系统、井内系统和控制系统三个部分。
井口系统是指石油钻机从地表到井口部分的系统，它负责钻杆的下入和提升。当钻机开始工作时，钻杆被下入到井口，并通过钻杆提升机构的控制实现下沉。同时，钻机通过旋转驱动钻杆，使钻头在井底进行切削，将地下岩层钻穿。
井内系统是指石油钻机从井口到井底的系统，它主要包括套管和钻井液。当钻头钻穿地下岩层后，套管被下入井孔中，并通过钻机提升机构的控制实现下沉，加固钻孔的井壁。钻井液则是通过泵将钻井液从地表注入钻杆中，并通过钻杆的中空通道，流入井底，冲刷钻头切削出的岩屑，降低摩擦阻力，冷却钻头，并将岩屑带到井口。
控制系统是石油钻机的大脑，它通过不断收集和处理各种传感器的信息，实现钻
机各部件的自动化控制。例如，当钻杆下入井孔时，通过控制钻杆提升机构的运动，实现钻杆的下沉和提升。同时，控制系统还可以监测钻井液的压力、流量和质量等参数，并及时做出调整。
总的来说，石油钻机的结构和原理是一个较为复杂的系统工程，它的各个组成部分相互配合，共同完成钻井作业。通过不断的技术创新和优化，石油钻机在石油勘探开发中起到了至关重要的作用。
石油钻机的结构和原理 石油钻机是一种用于钻探地下油气资源的设备，它的结构和原理非常复杂。下面我将从石油钻机的主要结构和工作原理两个方面来详细介绍。 首先，石油钻机的主要结构由钻井平台、钻井塔、输送系统、钻孔工具以及控制系统等组成。 钻井平台是石油钻机的基础支撑平台，它通常由一层或多层的钢铁板焊接而成，具有足够的稳定性和承载能力。 钻井塔是石油钻机的核心组件，它负责承载和支持钻杆、套管和其他钻井工具，同时提供钻孔工具上下移动的场所。钻井塔通常由多层钢结构组成，使用钢管和横梁相连接，以保证稳定性。 输送系统包括钻杆、钻柱和钻杆提升机构。钻杆是用于下入井口并承受旋转力的长杆状物体，通常由高强度合金钢制成。钻柱则是连接钻杆和钻头的部件，它具有一定的刚性和强度，能够承受钻井过程中的各种力学和化学作用。 钻杆提升机构是用于提升和降低钻杆的机构，通常由一台或多台卷筒、绳索、滑轮和传动装置组成。通过控制钻杆提升机构的运动，可以实现钻杆的上下移动，从而实现钻孔的深入和提取。
钻孔工具包括钻头、套管和钻头驱动机构等。钻头是负责在井底进行切削的工具，通常由硬质合金或钻石制成。套管是一种金属管状结构，用于加固钻孔的井壁，防止钻井过程中的塌方和漏失。 控制系统是石油钻机的重要组成部分，它负责控制钻机的运行和监测钻井过程中的各项参数。控制系统通常由计算机、传感器、控制阀和液压元件等组成，通过收集和处理各种传感器的信息，实现钻机各部件的自动化控制。 其次，石油钻机的工作原理可以简单分为井口系统、井内系统和控制系统三个部分。 井口系统是指石油钻机从地表到井口部分的系统，它负责钻杆的下入和提升。当钻机开始工作时，钻杆被下入到井口，并通过钻杆提升机构的控制实现下沉。同时，钻机通过旋转驱动钻杆，使钻头在井底进行切削，将地下岩层钻穿。 井内系统是指石油钻机从井口到井底的系统，它主要包括套管和钻井液。当钻头钻穿地下岩层后，套管被下入井孔中，并通过钻机提升机构的控制实现下沉，加固钻孔的井壁。钻井液则是通过泵将钻井液从地表注入钻杆中，并通过钻杆的中空通道，流入井底，冲刷钻头切削出的岩屑，降低摩擦阻力，冷却钻头，并将岩屑带到井口。 控制系统是石油钻机的大脑，它通过不断收集和处理各种传感器的信息，实现钻
石油钻机的主要系统 石油钻机 在石油钻井中，带动钻具破碎岩石，向地下钻进，获得石油或天然气的机械设备。 一部常用石油钻机主要由动力机、传动机、工作机及辅助设备组成。一般有八大系统（起升系统、旋转系统、钻井液循环系统、传动系统、控制系统、动力驱动系统、钻机底座、钻机辅助设备系统），要具备起下钻能力、旋转钻进能力、循环洗井能力。其主要设备有：井架、天车、绞车、游动滑车、大钩、转盘、水龙头（动力水龙头）及钻井泵（现场习惯上叫钻机八大件）、动力机（柴油机、电动机、燃气轮机）、联动机、固相控制设备、井控设备等、 [编辑本段] 石油钻机的主要系统 1. 提升系统 提升系统主要是由绞车、井架、天车、游动滑车、大钩及钢丝绳等组成。其中天车、游动滑车、钢丝绳组成的系统称为游动系统。提升系统的主要作用是起下钻具、控制钻压、下套管以及处理井下复杂情况和辅助起升重物。 2.旋转系统 旋转系统是由转盘、水龙头（动力水龙头）、井内钻具（井下动力钻具）等组成。其主要作用是带动井内钻具、钻头等旋转，连接起升系统和钻井液循环系统。 3.钻井液循环系统 钻井液循环系统是由钻井泵、地面管汇、立管、水龙带、钻井液配制净化处理设备、井下钻具及钻头喷嘴等组成。其主要作用是冲洗净化井底、携带岩屑、传递动力。 4.传动系统 传动系统是由动力机与工作机之间的各种传动设备（联动机组）和部件组成。其主要作用是将动力传递并合理分配给工作机组。 5.控制系统 控制系统由各种控制设备组成。通常是机械、电、气、液联合控制。机械控制设备有手柄、踏板、操纵杆等；电动控制设备有基本元件、变阻器、继电器、微型控制等；气动（液动）控制设备有气（液）元件、工作缸等。 6.起升系统 起升系统一般由液压缸组成。随着液压缸活塞杆的伸出将井架起升，活塞杆的缩回井架下放。
一、工作机的负载特点及对驱动特性的要求： 1．绞车 理论功率曲线：QV＝C是理想功率曲线,即图中曲线1 工作特点: 绞车的载荷曲线 是沿曲线2 ？* 实际功率曲线：曲线3是分级变速时的曲线，可见功 率利用不充分，阴影三角面积是未被利用的功率。 绞车对驱动传动的要求是： (1)能无级变速，以充分利用功率，速度调节范围 (2)具有短期过载能力，以克服启动动载、振动冲 击和轻度卡钻。 (3)绞车工作时起停交替，要求动力传动系统有良好的启动性能和灵敏可靠的控制离合装置。 综上，绞车驱动需要的是具有恒功率调节、能无级变速并具有良好启动性能的柔性驱动。 2、转盘对驱动传动的要求 1)在钻井过程中，为适应不同的岩层，转盘的转速需要较大范围的调节。 2)在处理井下事故时，还要求微调转速，并且能够倒转。 3)当偶然卡钻时，需要设置限制力矩装置，达到限定力矩值时能自动停止旋转，具有过载保护能力。 转盘对驱动传动的要求是： 1）要有一定的柔特性，调速范围较宽，R＝5～10； 2）能倒转、能微调转速以处理各种事故； 3）能够无级微调，有限制扭矩装置，防止过载扭断钻杆速。 转盘配备的功率是一定的，具有恒功率调节、能无级变速的柔性驱动、能充分利用功率。但钻井工艺有时要求恒转矩调节。 3、泥浆泵对驱动传动的要求 正常工作时，在不会造成井壁冲蚀的前提下，为了提高钻进速度，要充分利用泵的功率。在理想情况下，泵的排量与泵压的关系曲线为一双曲线。 但在实际操作中，钻井泵在一定的冲次下工作，为使泵不至于超载，通常采用换缸套的办法。在处理井喷事故时，有时要求微调泵的排量。为此要求动力传动系统具有一定的调速范围，R＝1.3～1.5即可满足要求。 钻井泵一般为无载启动，启动不频繁，对启动转矩、超载能力的要求低于绞车，但为了克服钻井过程中可能出现的蹩泵，要求动力传动系统具有短时过载能力。 泵对驱动传动的要求是： 1）动力机要有足够的过载能力； 2）动力机具有一定的柔特性（R＝1.3～1.5）。 二、典型驱动方案 1.单独驱动方案 单独驱动：转盘、绞车、钻井泵三工作机组，各自由独立的动力机进行驱动。 特点： 1）传动系统简单、效率高； 2）工作机间无机械形式的联系，便于钻机在井场进行平面布置； 3）但装机功率利用率低，动力机不能互济。 示例（见下页图）电驱动钻机大都采用如图所示的单独驱动方案，如国产ZJ50DBS、ZJ70DBS
石油钻机设计 1 现有石油钻井钻机原理及区分； 石油钻井钻机通俗的说就是一个手电钻的延伸。通过不断转动和加深延长钻杆从地面往地下打一个有一定深度和直径的孔洞，其深度从2000米到1万米不等。 现有无论机械和电动的石油钻井钻机仅是在地面转盘或顶驱带动下钻杆的钻动加深及延长。 区分只是依据动力功率的不同，其所钻的深度的不同，2000米到1万米钻机只是动力功率不同罢了。其钻井原理及其所依赖的理论是一样的。 即在内燃机或电动机带动转盘转动下，带动方钻杆转动，方钻杆带动其下部连接的钻杆的转动，通过不断的连接钻杆达到所需要的深度。通过钻头的旋转破碎岩石，泥浆泵循环泥浆将破碎的岩石颗粒携带出来，最后钻成一个一定直径，深度的空井空间，用以下入所需的设备及仪器，开采石油。 由所钻井深的不同，其分为；1000到5000米普通井，5000米7000米深井，7000米以上超深井。
由钻探深度能力的不同，石油钻井机分为；2000米钻机，3000米钻机，3500米钻机，4000米钻机，4500米钻机，5000米钻机，6000米钻机，7000米钻机，8000米钻机，9000米到1万米钻机。 其缺点在于； （1）钻井机械速度慢，一口井需几十天，深井和超深井一般需半年或一年以上。 （2）井眼尺寸偏小和只能钻出一个尺寸，无法变径。 （3）地下井深轨迹导向无法大尺寸大角度回旋往复。 2 新型石油钻井钻机 1 特点； 超高压水力切割破岩，一口超深井只需几十天。 可变径钻头，井眼尺寸可任意改变，在油层内可钻出2米以上直径井眼。 地下井深轨迹导向任意角度回旋往复。 此设备使用需要现有井架提升系统，泥浆泵及地面管线系统，泥浆循环系统，大排量空气压缩机，大排量液压泵等。 此设备使用必须是在下入表层套管的情况下，为什么？懂行的一想就知道了。此设备适用于深井及超深井。
石油钻机的原理及应用 1. 石油钻机概述 石油钻机是一种专门用于开采石油和天然气的设备，它通过旋转钻杆和钻头来穿过地壳，将钻井灌注。石油钻机通常由钻井平台、钻井液循环系统、钻杆系统和钻头等多个组件组成。 2. 石油钻机的原理 石油钻机主要依靠以下原理进行钻探: •机械原理: 石油钻机通过转动钻杆和钻头实现钻井工作。钻杆通过转动运动带动钻头在井口下降，并对地壳进行钻孔，实现石油的开采。 •液压原理: 石油钻机通过液压系统提供动力。钻井液被泵入井口，以增加钻头的冲击力和清洗孔内。 •地层力学原理: 石油钻机钻探过程中需要了解地层地质情况，通过控制钻机的参数来适应不同的地质环境。 3. 石油钻机的应用 石油钻机在石油和天然气开采中有着广泛的应用。 •石油勘探: 石油钻机通过钻探井口，获取地下岩层的相关信息，帮助石油勘探人员了解石油藏层的储量、含油性质等。 •石油开采: 石油钻机是从地下开采石油的主要工具。它能够钻探深度较大的井，并将石油和天然气运抵地面。 •地质科研: 石油钻机在地质科研和研究中也具有重要的角色。通过钻探井口，科研人员能够获取地下岩层的样本，进行地质和地球科学的研究。 •地震勘探: 石油钻机在地震勘探中起到关键作用。通过钻探井口，安装地震仪器，收集地下震动数据，从而进行地震勘探及地壳变动研究。 4. 石油钻机的发展趋势 随着石油工业的不断发展，石油钻机也在不断改进和创新。 •自动化技术: 随着自动化技术的发展，石油钻机也逐渐实现了自动化操作，减少了人工操作的数量，并提高了钻探效率。
•数字化控制: 数字化控制技术的应用使得石油钻机操作更加精确和稳定，减少了操作人员的失误，提高了钻井质量。 •环保节能: 石油钻机在设计和使用过程中，越来越注重环境保护和能源节约，减少了对自然环境的破坏，并提高了资源利用效率。 5. 结论 石油钻机作为石油和天然气开采的重要工具，在石油工业中发挥着不可替代的作用。它通过机械和液压原理，实现了钻探和开采石油的目标。随着科技的进步，石油钻机也在不断创新和发展，以满足不断增长的能源需求和环境要求。
钻机的基础知识介绍 钻机是一种用于地下钻探和矿井开掘的机械设备。它可以通过旋转钻头、钻杆和注入泥浆等方式在地下进行钻探作业。钻机的基础知识涵盖了机械结构、工作原理、分类和应用范围等方面。 在机械结构方面，钻机通常由钻井塔、钻台、钻机底座、旋转系统、提升系统、输送系统和控制系统等主要部件组成。钻井塔是钻机最重要的组成部分，主要用于支撑钻杆和钻头，以确保钻井的安全性。钻台是用于放置和固定钻机底座的平台，通过调整角度和高度来满足施工需求。旋转系统负责提供转动力以驱动钻杆和钻头旋转，而提升系统则用于提升和压实钻杆。输送系统则用于送出或收回钻岩泥浆、矿石等物料。控制系统是整个钻机的大脑，通过电控和液压系统来控制各个部件的工作。 在工作原理方面，钻机主要依靠旋转力和推进力来进行钻探作业。首先，钻杆和钻头通过旋转系统的驱动产生旋转力，钻头将地层破碎和钻屑带到钻孔底部。随后，提升系统通过提升钻杆，把钻岩泥浆、矿石等物料从钻孔中提升至地面。同时，泥浆还具有冷却钻头、稳定井壁和运送钻屑等作用。整个过程中，控制系统会不断监测并控制各个部件的工作状态。 钻机根据不同的钻探要求和施工环境，可以分为方向钻机、岩土钻机和石油钻机等不同类型。方向钻机主要用于探矿、地质勘探和取芯作业，可以在地下生成固定方向的钻孔。岩土钻机主要用于道路建设、桩基施工和地下管道铺设等工程施工中，可以钻进不同类型的地质，如岩石、土壤和砂浆等。石油钻机主要用于石油勘探和石油开采，能够在深海或陆地钻探出油气井。
钻机在建筑工程、矿山开采、隧道工程、水利工程、地质勘探等多个 领域都有广泛的应用。在建筑工程中，钻机可以用于土木工程的地质勘探、桩基施工和漏水处理等。在矿山开采中，钻机可用于采矿孔的钻探、矿石 的爆破和矿石的提取等作业。在隧道工程中，钻机可用于隧道的掘进和地 质勘探等作业。在水利工程中，钻机可用于水井的钻探和水源勘查等。在 地质勘探中，钻机可用于进行岩心钻探、土壤样品采集和水资源调查等。 钻机通过使用不同的钻头和钻具，可以满足各种不同地质条件下的钻 探需求，如硬岩、软岩、煤层、沙层和黏土等。钻机的基础知识对于正确 操作和维护钻机至关重要，只有熟练掌握钻机的工作原理和结构特点，才 能保证钻机的正常运行和施工质量。
钻机组成及各部分的工作原理 钻机是一种用于地下或水下钻探的设备，它由多个部分组成，每个部分都有着特定的工作原理。本文将从整体结构和各部分的工作原理两个方面来介绍钻机。 一、钻机的整体结构 钻机通常由底座、钻杆、钻头、钻具、钻杆回转系统、提升系统、驱动系统和控制系统等部分组成。 1. 底座：钻机的底座是支撑整个机器的基础，具有稳定性和承重能力。它通常由钢铁材料制成，能够承受高强度的工作环境。 2. 钻杆：钻杆是将动力传递给钻头的关键部分，由多根连接在一起的钢管组成。钻杆的长度和直径根据钻探深度和孔径大小来确定。 3. 钻头：钻头是钻机的工作部分，通过旋转和冲击地层来实现钻探的目的。钻头通常由合金钢制成，具有较强的硬度和耐磨性。 4. 钻具：钻具是连接钻杆和钻头的部分，可以使钻杆和钻头保持连接并传递动力。钻具通常包括套管、钻铤和钻杆接头等。 5. 钻杆回转系统：钻杆回转系统是使钻杆和钻头产生旋转运动的部分。它通常由液压系统和传动装置组成，能够提供足够的扭矩和转速。 6. 提升系统：提升系统用于控制钻杆的上下运动，实现钻杆的进给
和回收。它通常由液压缸、钻塔和卷筒等组成，能够实现高效的提升作业。 7. 驱动系统：驱动系统是提供动力给钻机各部分的关键部分，通常由柴油机或电动机等驱动装置组成。驱动系统能够提供足够的功率和转速，满足钻机的工作需求。 8. 控制系统：控制系统是对钻机进行操作和控制的部分，通常由液压系统、电气系统和自动控制装置等组成。控制系统能够确保钻机的稳定运行和安全作业。 二、钻机各部分的工作原理 1. 钻杆和钻头：钻杆通过钻具连接在一起，传递驱动力给钻头。钻头在旋转的同时，利用冲击力将地层破碎，实现钻探的目的。 2. 钻杆回转系统：钻机的液压系统和传动装置提供足够的扭矩和转速，使钻杆和钻头产生旋转运动。旋转运动可使钻头均匀地破碎地层，提高钻探效率。 3. 提升系统：提升系统通过液压缸、钻塔和卷筒等实现钻杆的上下运动，控制钻杆的进给和回收。进给过程中，钻杆将钻头推入地层；回收过程中，钻杆将钻头从地层中取出。 4. 驱动系统：驱动系统通过柴油机或电动机等驱动装置提供动力给钻机各部分。驱动系统的功率和转速决定了钻机的工作能力和效率。
钻机组成及各部分的工作原理 钻机是一种工程机械设备，主要用于地下工程、石油勘探和矿山开采 等领域。它由多个部分组成，每个部分都有其特定的工作原理和功能。 钻机主要由下面几个部分组成： 1.钻杆和钻头：钻杆是连接钻机和钻头的部分，通常由多段管道组成。钻杆通过旋转传递扭矩和推力给钻头，使其进入地下或岩石中进行钻探。 钻头通常由钢制成，具有特殊的切削工具，可根据需要切削地下岩石。 2.钻机架：钻机架是支撑钻机各个部分的主要结构。它通常由重型金 属构件制成，以提供稳定的平台。钻机架具有可调节的高度和角度，使钻 机能够适应不同的钻探需求。 3.钻机动力系统：钻机通常由内燃机或电动机提供动力。内燃机通常 使用汽油或柴油作为燃料，并通过传动系统将动力传递给钻杆和钻头。电 动机通过电源供电，并通过电动传动系统传递动力给钻杆和钻头。 4.钻机液压系统：液压系统主要用于控制钻机的各个部分，如旋转机构、提升机构和推进机构。它通过液压泵将液体高压输送到不同的液压缸 和马达中，从而实现对钻机各个部分的控制。 5.钻机控制系统：控制系统是钻机的大脑，它接收来自操作员的指令，并将其转换为相应的机械运动。控制系统通常由电子控制器和传感器组成，用于监测和控制钻机的各个参数，如转速、扭矩和推力。 钻机的工作原理可以简单概括为以下几个步骤： 1.安装钻杆和钻头：将钻杆连接到钻机架上，并将钻头安装在钻杆的 末端。然后通过液压系统提供的推力将钻头推入地下或岩石中。
2.旋转钻杆：通过钻机的动力系统将旋转力传递给钻杆，从而使钻头 以旋转的方式切削地下岩石。旋转的方向和速度可以根据需要进行调节。 3.提升钻杆：钻杆通常以一定的角度向下钻探，并且在钻进过程中需 要不断提升和再次推进。通过液压系统提供的推力和吊绳将钻杆提升到适 当的高度，然后再次推进。 4.冷却和清理：钻探过程中产生的高温会对钻头和钻杆造成损害，因 此需要通过液压系统提供的冷却液对其进行冷却。同时，冷却液还可以将 岩石屑和碎片从钻孔中冲洗出来，以保持钻孔的清洁。 5.取出岩心：在一些特定情况下，需要保留地下的岩心样本进行研究。为了取出岩心，需要使用特殊的岩心管和提取机构。岩心管通过旋转和推 力将岩心从地下钻孔中取出，并通过液压系统将其提取到地面。 综上所述，钻机通过应用旋转力、推力和液压控制等原理，实现地下 工程的探测和矿产资源的开采。每个部分都有其独特的工作原理和功能， 它们共同协作，完成钻机的钻探工作。
钻机的原理 钻机是一种专门用于在地下或水下进行钻孔作业的工具。它主要是通过旋转钻头对地下岩层或土壤进行切削和分离，从而达到开采矿石、勘探地质、建设工程、水井打造等目的。以下是关于钻机的原理的详细介绍： 1. 钻机的基本构造： 钻机通常由钻杆系统、钻头、转进系统、供液系统和控制系统五个基本部分组成。 (1) 钻杆系统： 钻杆系统主要由钻杆、接头和钻杆旋转装置组成。钻杆是由多节钻杆组合而成，通过螺纹连接成整体。它的作用是传递扭矩，并使钻头能够旋转。 (2) 钻头： 钻头是钻机的核心部件，由钻头体和钻刀组成。钻头通常采用硬质合金制成，具有良好的切削性能和耐磨性。钻刀则根据不同的作业需求选择不同类型的结构，如锥形钻头、螺旋钻头、钻铤等。 (3) 转进系统： 转进系统包括主驱动装置和回转装置。主驱动装置通过电机或柴油发动机驱动，提供工作机构所需的动力。回转装置的作用是对钻杆和钻头进行转动，实现开孔进给和钻孔的旋转。
(4) 供液系统： 供液系统主要是提供冷却润滑液和清洗钻屑的功能。液体由高压泵泵送，在钻头附近的喷嘴处冲洗并冷却钻头和钻屑。液体通过钻杆传送至钻头，起到冷却钻头和清除钻屑的作用，从而保证钻进作业的顺利进行。 (5) 控制系统： 控制系统主要包括液压系统和电气系统。液压系统控制了工作机构的动作，如钻杆的升降、前后进给、回转等。电气系统则负责工作机构的启停控制、仪表的监测等。 2. 钻机的工作原理： 钻机的工作原理可以简单概括为“旋转和推进”。主要包括以下几个过程： (1) 钻机启动和定位： 钻机首先通过液压或电气控制系统启动，工作机构开始运转。钻机通过调整钻杆的位置和方向，将钻头准确地定位在钻孔的起点。 (2) 钻孔过程： 一旦钻孔开始，钻机的主驱动装置启动，通过回转装置将钻杆和钻头旋转。钻头因旋转而产生切削力，对地下岩层或土壤进行切削作业。同时，钻机通过供液系统提供的冷却润滑液冲洗和冷却钻头，保持其工作性能。钻进过程中，钻机还可以根据需要对钻杆进行升降和前后进给操作，控制钻孔的深度和进展速度。
顶驱钻机结构原理 顶驱钻机是一种用于油田钻井作业的重要设备，它通过顶部的顶驱系统来传递旋转力和下压力，驱动钻杆和钻头进行钻井作业。顶驱钻机的结构原理涉及到顶驱系统、传动系统、控制系统和液压系统等多个方面。 一、顶驱系统 顶驱系统是顶驱钻机的核心部件，其主要由顶驱头、滑卡、电机和液压缸等组成。顶驱头是顶驱系统的核心部件，它通过电机带动内部的传动装置旋转，产生旋转力；液压缸则通过液压系统提供的油压力，产生下压力，使钻杆和钻头能够顺利下入井口。 二、传动系统 传动系统是顶驱钻机实现旋转力传递的关键部分，主要由主减速器、链条传动、齿轮传动和链轮传动等组成。主减速器通过电机带动，将驱动力传递给链条传动装置；链条传动装置再将力传递给齿轮传动装置，齿轮传动装置则将力传递给链轮传动装置，最终实现旋转力的传递。 三、控制系统 控制系统是顶驱钻机实现自动控制的重要组成部分，主要包括电气控制柜和控制软件。电气控制柜负责接收和处理各种传感器和执行器的信号，并将信号传递给控制软件进行处理；控制软件则根据接
收到的信号，通过控制电机和液压系统的工作，实现对顶驱钻机的旋转和下压力的控制。 四、液压系统 液压系统是顶驱钻机实现下压力传递和控制的关键部分，主要由液压泵、液压缸和液压阀组成。液压泵通过驱动力源提供的动力，将液压油压力提升，并通过液压阀控制液压油的流向和流量，从而实现对液压缸的控制。液压缸则通过液压油的压力，产生下压力，使钻杆和钻头能够顺利下入井口。 顶驱钻机的结构原理使其能够实现高效、自动化的钻井作业。顶驱系统通过顶驱头的旋转和液压缸的下压力，驱动钻杆和钻头进行钻井操作；传动系统通过主减速器、链条传动、齿轮传动和链轮传动，实现旋转力的传递；控制系统通过电气控制柜和控制软件，实现对顶驱钻机的旋转和下压力的控制；液压系统通过液压泵、液压缸和液压阀，实现下压力的传递和控制。 通过以上的结构原理，顶驱钻机能够有效地提高钻井作业的效率和质量。它具有自动化控制、高承载能力和稳定性好等优点，可以适应不同的地质条件和钻井需求。同时，顶驱钻机的结构原理也为其后续的维护和保养提供了技术支持，使其能够长时间稳定运行。 顶驱钻机的结构原理是实现钻井作业的关键，它通过顶驱系统、传动系统、控制系统和液压系统等多个方面的协调配合，实现旋转力
石油钻井机维修培训课件 石油钻井机维修培训课件 石油钻井机作为石油开采的重要设备，对于石油行业的发展起着至关重要的作用。然而，由于其复杂的结构和高度的自动化程度，一旦出现故障，维修起来 就变得非常困难。因此，石油钻井机维修培训课件的编写和使用就显得尤为重要。 一、石油钻井机的基本原理 在进行石油钻井机维修培训之前，首先需要了解石油钻井机的基本原理。石油 钻井机主要由井口设备、井架、钻井液循环系统、钻井工具和控制系统等组成。井口设备用于安装和固定钻杆，井架则用于支撑钻井机和提供工作空间。钻井 液循环系统则负责将钻井液从井口泵入井内，冷却钻头并将岩屑带出井口。钻 井工具则包括钻头、钻杆、钻铤等，用于进行钻井作业。控制系统则用于对钻 井机进行控制和监测。 二、石油钻井机常见故障及处理方法 在石油钻井机的运行过程中，常常会出现一些故障，如电气故障、机械故障等。针对这些常见故障，石油钻井机维修培训课件应该详细介绍每一种故障的原因 和处理方法。例如，电气故障可能是由于电路接触不良、电机过载等原因引起的。处理方法可以包括检查电路连接是否正常、检查电机负载是否过大等。对 于机械故障，可能是由于零部件磨损、润滑不良等原因引起的。处理方法可以 包括更换磨损的零部件、加强润滑等。 三、石油钻井机维修技巧与注意事项 除了了解常见故障的处理方法外，石油钻井机维修培训课件还应该介绍一些维
修技巧和注意事项。例如，在进行维修时，应该注意安全，戴好安全帽、护目 镜等个人防护装备。另外，维修人员还应该熟悉石油钻井机的结构和工作原理，以便能够快速准确地定位故障并进行修复。此外，维修人员还应该具备一定的 机械和电气知识，以便能够更好地理解和分析故障原因。 四、石油钻井机维修培训课件的编写与使用 石油钻井机维修培训课件的编写应该根据实际情况进行，结合具体的石油钻井 机型号和故障情况进行详细介绍。课件的内容应该逻辑清晰，重点突出，同时 配以图片、图表等辅助材料，以便更好地理解和掌握。在使用课件时，可以结 合实际案例进行讲解，以加深学员对于维修技巧和注意事项的理解。此外，还 可以进行实际操作演练，让学员亲自动手进行维修，以提高实际操作能力。 总结： 石油钻井机维修培训课件的编写和使用对于提高石油钻井机维修人员的技能水 平和工作效率具有重要意义。通过学习和掌握石油钻井机的基本原理、常见故 障及处理方法、维修技巧和注意事项，可以使维修人员能够更好地应对各种故障，提高维修效率，保障石油钻井机的正常运行，为石油行业的发展做出贡献。因此，石油钻井机维修培训课件的编写和使用应该得到重视和推广。
钻机钻杆工作原理 钻机钻杆是一种用于石油、天然气、地热等行业的工具，其工作原理是通过转动钻杆 和钻头，将地下的岩石或土壤钻过，并将其带到地面，以便进一步分析和处理。以下是钻 机钻杆的工作原理详解： 1. 钻杆组成 钻杆是由多段钢管或者铸铁件、钻杆接头以及钻杆底板组成的。每个钻杆的长度通常 为3-6米，每个接头的长度为300-800毫米，其中接头的上端和下端分别用螺纹连接。钻 杆底板用于连接整个钻杆的底部，并在钻探过程中起到支撑作用。 2. 钻头的选择 钻头是钻机钻杆的核心部件，其类型多种多样，可以根据天然气、石油、矿物等不同 的钻探目的选择不同的钻头。常见的钻头包括扳手型钻头、三角形钻头和直柄钻头等。 3. 钻探原理 在实际钻探过程中，首先需要确定钻探的目标位置以及钻孔的深度。然后，钻杆被固 定在钻机上，转速和进给速度根据岩石或土壤的硬度及其他因素设置。钻杆通过钻机的驱 动下，开始转动起来。同时，钻头在不断向下推进的过程中，切削土壤或者岩石，并将其 带到地面。钻杆所带负荷包括钻头、钻柱、钻颈和钻孔中的钻屑。钻杆需要承受这些负荷，并且把它们带到地面。 4. 钻杆的操作 在钻探过程中，钻杆必须保持稳定，防止弯曲或折断。当钻杆穿透坚硬的岩石或土层时，需要加大转力和进给速度，以克服困难。如果钻头卡住或者遇到难以控制的情况，则 需要停止操作，并采取相应的措施。例如，更换新的钻头，在进一步探索之前清理钻孔中 的钻屑等。 5. 操作技巧 钻杆的操作需要经验丰富的技术人员，他们需要正确的使用钻机，选择适当的钻杆， 钻头以及加以正确的润滑。此外，在使用钻杆时，按照正确的程序进行操作，如正确的转 向引导钻杆进入钻孔，坚定不移的控制钻杆来避免过度振动等。 6. 平衡的重要性
750钻机的工作原理 钻机整体结构 钻机整体主要由泵站、动力头、机架、立架、操作架和钻具等6大局部组成 工作原理 1.防爆电机1驱动双联齿泵〔大油泵2,小油泵3〕 2.双联齿泵〔大油泵2,小油泵3〕吸油并通过电能将其转化成液压能 小油泵吸油口接头O 13 f 小油泵进油接管O 3吸油路径 大油泵吸油口接头O也一►大油泵进油接管01 小油泵3把电能转化为推进油路的液压能 化 大油泵2把电能转化为旋转油路的液压能 3•液压能经溢流阀〔小溢流阀4,大溢流阀5〕通过多路换向阀6。 油压过高那么通过溢流阀〔小溢流阀4,大溢流阀5〕把多余油液溢流回油 箱7 液压能
4.操作台控制流经换向阀的压力油并将压力油输送到液压夹持器8、推进油缸9、液压马达11、液压卡盘10 回油：液压夹持器&推进油缸9、液压马达10回油至换向阀12,并回 到油箱7。 油温高可通过冷却器6回至油箱7。 多路换向阀：由5片阀组成〔从左到右依次为F1、F2、F3、F4、F5〕, F4 控制推进油缸9的快速进退和F3控制推进油缸9的正常进退，F2控制液压夹持器8的松开、F1控制卡盘10的松开，F5液压马达11的旋转。 节流阀13 〔微调〕可调节推进速度。快速进退阀片可将旋转油路的大流量压力油合并至推进油缸，实现快速进退。 多路换向阀阀块如下 F1 F2 F3 F4 F5
图一 压力油流径 (1)冷却器6 冷却器6:以水为冷却剂除去液压油热 (2)夹持器8 夹持器：属于机架组件，通过调节液压油推动卡瓦来实现夹紧、松开钻杆。液压夹持器保持常开状态，即加压夹紧，卸压放松 (3)推进油缸9
推进油缸：属机架组成局部并固定在拖板上，其功能是将液压能转 换成油缸往复运动的机械能，带动拖板及动力头沿导轨作往复运动。 〔4〕卡盘10 卡盘10:属动力头组件，为液压常闭式，采用碟形弹簧夹紧钻杆、液压松开钻杆。 ⑸液压马达11 液压马达11:属动力头组件，将液压能转变为机械能，从而带动钻具旋转切削煤、岩。 ⑹节流阀13
石油钻探机原理 石油钻探机是一种用于探测和开采石油的设备，它的原理是利用钻头在地下钻孔，将地下的石油资源开采出来。石油钻探机是石油工业中不可或缺的设备，它的使用可以大大提高石油开采的效率和质量。 石油钻探机的原理主要包括三个方面：钻头、钻杆和钻井液。 钻头是石油钻探机的核心部件，它是用来钻孔的工具。钻头的种类很多，常见的有三角锥钻头、钻头、钻头和钻头等。钻头的选择要根据地质条件和钻探目的来确定。钻头的钻头部分是由硬质合金制成的，它可以在地下钻孔时切削地层，将地下的石油资源开采出来。 钻杆是连接钻头和钻机的部件，它是用来传递钻头的旋转力和推进力的。钻杆的材料一般是钢管，它的长度根据钻孔深度来确定。钻杆的连接方式有螺纹连接和卡口连接两种，螺纹连接是将两根钻杆螺纹连接在一起，卡口连接是将两根钻杆通过卡口连接在一起。钻杆的选择要根据钻孔深度和地质条件来确定。 钻井液是石油钻探机的重要组成部分，它是用来冷却钻头、清洗钻孔和支撑地层的。钻井液的种类很多，常见的有泥浆、水泥浆、聚合物泥浆等。钻井液的选择要根据地质条件和钻探目的来确定。钻井液的循环方式是将钻井液从钻孔底部泵送到地面，经过处理后再
泵送回钻孔底部，形成循环。 石油钻探机的工作原理是将钻头通过钻杆连接到钻机上，钻机通过电机或柴油机提供动力，使钻头旋转并向下推进，钻头在地下切削地层，将地下的石油资源开采出来。钻井液通过钻杆进入钻孔，冷却钻头、清洗钻孔和支撑地层，然后从钻孔底部泵送回地面，形成循环。 石油钻探机的使用可以大大提高石油开采的效率和质量，但是也存在一些问题。首先，钻井液的使用会对环境造成一定的污染，需要采取相应的措施进行处理。其次，钻孔深度的增加会增加钻杆的长度，增加钻杆的重量和成本。最后，地质条件的复杂性会增加钻头的磨损和损坏，增加钻探成本。 石油钻探机是石油工业中不可或缺的设备，它的使用可以大大提高石油开采的效率和质量。石油钻探机的原理主要包括钻头、钻杆和钻井液三个方面，钻头是石油钻探机的核心部件，钻杆是连接钻头和钻机的部件，钻井液是用来冷却钻头、清洗钻孔和支撑地层的。石油钻探机的工作原理是将钻头通过钻杆连接到钻机上，钻机通过电机或柴油机提供动力，使钻头旋转并向下推进，钻头在地下切削地层，将地下的石油资源开采出来。

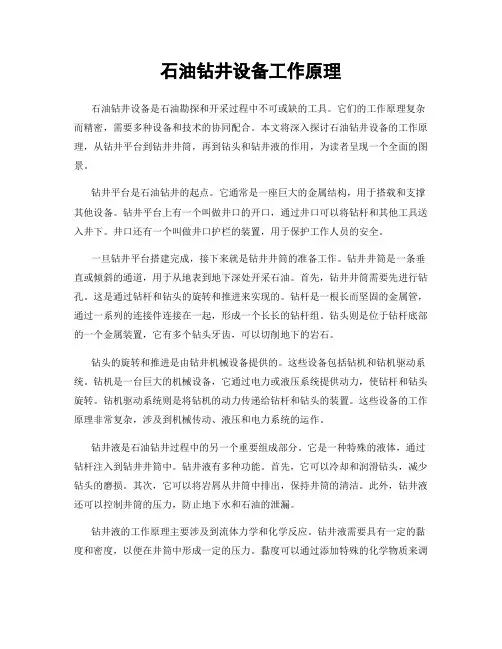

石油钻井设备工作原理 石油钻井设备是石油勘探和开采过程中不可或缺的工具。它们的工作原理复杂而精密，需要多种设备和技术的协同配合。本文将深入探讨石油钻井设备的工作原理，从钻井平台到钻井井筒，再到钻头和钻井液的作用，为读者呈现一个全面的图景。 钻井平台是石油钻井的起点。它通常是一座巨大的金属结构，用于搭载和支撑其他设备。钻井平台上有一个叫做井口的开口，通过井口可以将钻杆和其他工具送入井下。井口还有一个叫做井口护栏的装置，用于保护工作人员的安全。 一旦钻井平台搭建完成，接下来就是钻井井筒的准备工作。钻井井筒是一条垂直或倾斜的通道，用于从地表到地下深处开采石油。首先，钻井井筒需要先进行钻孔。这是通过钻杆和钻头的旋转和推进来实现的。钻杆是一根长而坚固的金属管，通过一系列的连接件连接在一起，形成一个长长的钻杆组。钻头则是位于钻杆底部的一个金属装置，它有多个钻头牙齿，可以切削地下的岩石。 钻头的旋转和推进是由钻井机械设备提供的。这些设备包括钻机和钻机驱动系统。钻机是一台巨大的机械设备，它通过电力或液压系统提供动力，使钻杆和钻头旋转。钻机驱动系统则是将钻机的动力传递给钻杆和钻头的装置。这些设备的工作原理非常复杂，涉及到机械传动、液压和电力系统的运作。 钻井液是石油钻井过程中的另一个重要组成部分。它是一种特殊的液体，通过钻杆注入到钻井井筒中。钻井液有多种功能。首先，它可以冷却和润滑钻头，减少钻头的磨损。其次，它可以将岩屑从井筒中排出，保持井筒的清洁。此外，钻井液还可以控制井筒的压力，防止地下水和石油的泄漏。 钻井液的工作原理主要涉及到流体力学和化学反应。钻井液需要具有一定的黏度和密度，以便在井筒中形成一定的压力。黏度可以通过添加特殊的化学物质来调
