镍
基
复
合
材
料
的
应
用
10级金属（1）班
1007024101
镍基复合材料的应用

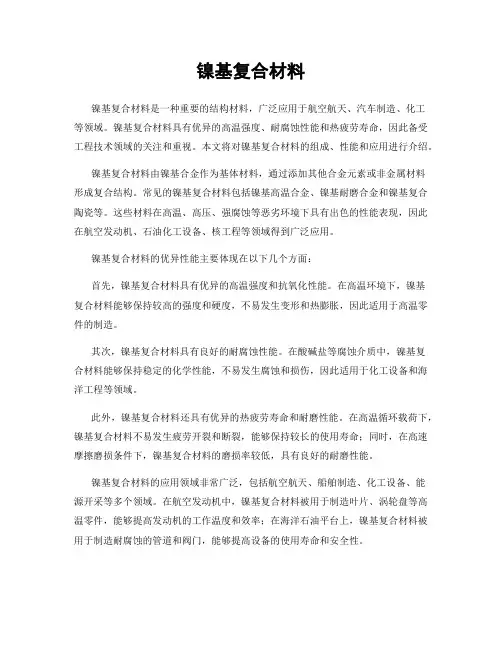

镍基复合材料是以镍及镍合金为基体制造的。由于镍的高温性能优良，因此这种复合材料主要是用于制造高温下工作的零部件。
镍基复合材料主要用于液体火箭发动机中的全流循环发动机。这种发动机的涡轮部件要求材料在一定温度下具有高强度、抗蠕变、抗疲劳、耐腐蚀、与氧相容。在目前正在研制的系统中这些部件选用镍基高温合金。虽然用SiC 颗粒或纤维增强的复合材料可以达到高强度、高刚度和抗蠕变。但在全流循环发动机的富氧驱动气体环境下，这些材料不能兼顾与氧的相容性。发动机起动瞬变过程的热冲击环境，排除了涡轮叶片采用加涂层的材料系的可能。
因此，用整体材料制作的涡轮叶片，必须经受住富氧燃烧产物所形成的环境。因为涡轮部件和涡轮盘在大约9min 运行中一般不用冷却，所以在短时运行中，整体材料温度达到730℃是正常的。对某些设计，希望密度低于6.5g/cm3 的材料的强度要大于1040MPa。应力、温度和化学环境都十分苛刻，要延长维修平均间隔时间(MTBR)使这些材料性能目标更难达到。其它非旋转部件也必须经受住极端运行环境的考验。喷注器面板、喷注壳体和预燃烧器在高温下都必须抗氧化、耐腐蚀、抗氢脆。喷嘴调节和控制流入主燃烧室的推进剂流量。预燃烧室是个小型燃烧室。在这个燃烧室里，产生涡轮驱动气体。在目前一些系统(其中一些被有效冷却)中，这些部件使用钴合金。未来发动机的这些部件，预计有极端的热环境(气体温度接近918℃)和高达62MPa 的压力。Si3N4 整体材料正在用作喷嘴壳体，但陶瓷壳体与金属推力室的匹配困难还没有解决。由于喷嘴壳体的形状是轴对称的，所以早就有人建议这种壳体采用连续纤维增强的复合材料，但部件的匹配条件向连续纤维增强的复合材料提出挑战。
以下为两种比较典型的镍基复合材料及其主要性能：
（一）、镍基变形高温合金
以镍为主要基体成分的变形高温合金。镍基变形高温合金以汉语拼音字母“GH”加序号表示，如GH36、GH49、GH141等。它可采用常规的锻、轧和挤压等冷、热变形手段加工成材。按强化方式可分为固溶强化镍基变形高温合金，弱时效强化镍基变形高温合金和强时效强化镍基变形高温合金3类。
用途：镍基变形高温合金广泛地用来制造航空喷气发动机、各种工业燃气轮机的热端部件，如工作叶片，导向叶片、涡轮盘和燃烧室等。
合金元素的作用：
铬在镍基变形高温合金中的主要作用：增加抗氧化及耐蚀能力。20世纪40～50年代发展的镍
基变形高温合金中铬含量高达18%～20%，在60年代，为了提高高温强度，将铬含量降低到8%～12%。过度降铬有损抗氧化、耐蚀能力
固溶强化镍基变形高温合金中加入较多的钨、钼、钴等元素。弱时效强化镍基变形高温合金可添加一定量的铝、钛、铌等时效强化元素。强时效强化镍基变形高温合金中则可以加入多量的铝、钛、铌元素，但其总量不能超过7.5%。也加入硼、铈、镁等晶界强化元素。
组织特点：
主要的强化相是γ′(Ni3Al)相，含量达20%～55%左右。另一类强化相是γ″(Ni3Nb)相，在700℃以下对强度的贡献远大于γ′相，特别显著地提高屈服强度，是涡轮盘材料中有名的强化相。
加工方法：变形高温合金塑性较低，变形抗力大，特别是含γ′相很高的强时效强化镍基变形高温合金，使用普通的热加工手段变形有一定困难，往往需采取一些特殊的加工工艺，如钢锭直接轧制、钢锭包套直接轧制和包套镦饼等新工艺。也采用加镁微合金化和弯曲晶界热处理工艺来提高塑性。
镍基铸造高温合金
以镍为主要成分的铸造高温合金，以“K”加序号表示，如K1、 K2等。随着使用温度和强度的提高，高温合
金的合金化程度越来越高，热加工成形越来越困难，必须采用铸造工艺进行生产。另外，采用冷却技术的空心叶片的内部复杂型腔，只能采用精密铸造工艺才能生产。这样，镍基变形高温合金就转化为镍基铸造高温合金。
添加元素及作用：
镍基铸造高温合金以γ相为基体，添加铝、钛、铌、钽等形成γ′相进行强化，γ′相数量较
多，有的合金高达60%；加入钴能提高γ′相的溶解温度，提高合金的使用温度；钼、钨、铬具有强化固溶体的作用，铬、钼、钽还能形成一系列对晶界产生强化作用的碳化物；铝和铬有助于抗氧化能力，但铬降低γ′相的溶解度和高温强度，因此铬含量应低些；铪：改善合金中温塑性和强度；为了强化晶界，添加适量硼、锆等元素。
缺点及克服方法
（1）疲劳性能稍差、塑性较低、使用中组织稳定性有所下降；
（2）存在疏松，性能波动较大。
应用：镍基铸造高温合金用于飞机、船舶、工业和车辆用燃气轮机的最关键的高温部件，如涡轮机叶片、导向叶片和整体涡轮等。

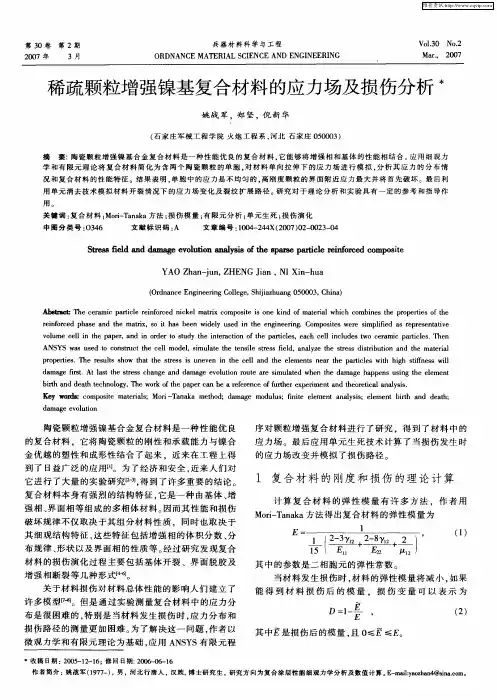

镍基复合材料在水环境中的摩擦学性能及磨损机理研究
复合材料在水环境中的摩擦系数比干摩擦降低了一半左右，磨损率仅为干摩擦下的1／15，水环境中，负荷和速度的变化对摩擦系数的影响不大，摩擦系数基本保持在0．28～0．32之间，磨损率随负荷和滑动速度的增加而不断增加。
磨损表现为机械微切削；摩擦副表面吸附水的边界润滑作用以及水的冷却作用使材料容易耗散摩擦热，塑性变形减小，严重粘着磨损明显减轻。水的存在使不锈钢偶件更容易发生氧化，同时暴露于磨损表面的SiC以及由于水的渗透而导致与基体脱粘的SiC，易被氧化生成SiO2，进而SiO2发生水合反应在磨擦对偶表面生成不均匀的SiO2·nH2O水合反应膜，起到了一定的减磨润滑作用，显著降低摩擦系数和磨损率。

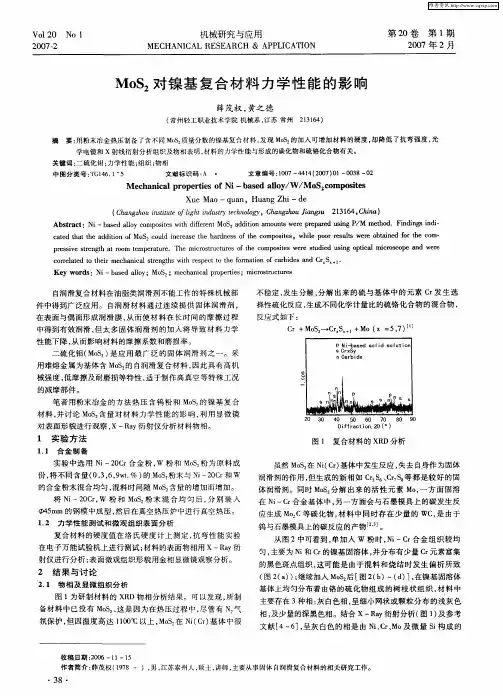

镍基纳米SiC复合镀层的摩擦学性能
为研究镍基纳米SiC复合镀层的摩擦学性能，在A3钢板上制备了该镀层，利用扫描电镀对镀层显微组织进行观察，通过纳米显微力学探针测量镀层微区硬度，在MM－200摩擦磨损试验机上对镀层进行磨损试验，研究阴极电流密度，温度和镀液中SiC浓度等主要工艺参数对镀层耐磨性能的影响。

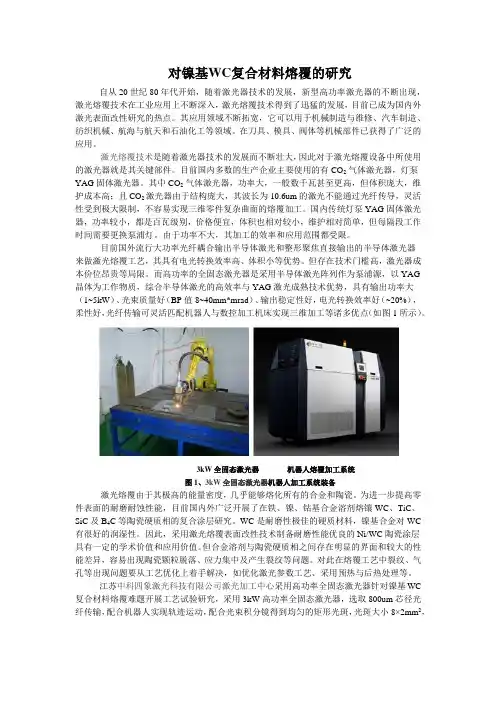

结果表明：SiC颗粒在镀层中分布均匀：SiC颗粒附近镀层的硬度是纯镍镀层的3倍，但随着远离SiC，复合镀层硬度明显下降；复合镀层的耐磨性能与普通镍镀层相比有较大幅度的提高，在油润滑条件下磨损体积为普通镍镀层的1／8。（二）、蓝宝石晶须蓝宝石杆
以单晶氧化铝为镍基复合材料的增强物具有高弹性模量，低密度，纤维形态的高强度、高熔点、良好的高温强度和抗氧化性。
镍-蓝宝石反应性质的影响在高温下，蓝宝石和镍或镍合金将发生反应，这种反应与弥散强化型合金所用的Al2O3质点的稳定性观测结果相一致。除非这种反应能均匀地消耗材料或在纤维表面形成一层均匀的反应产物，否则就会因局部表面降粗糙而降低纤维的强度。

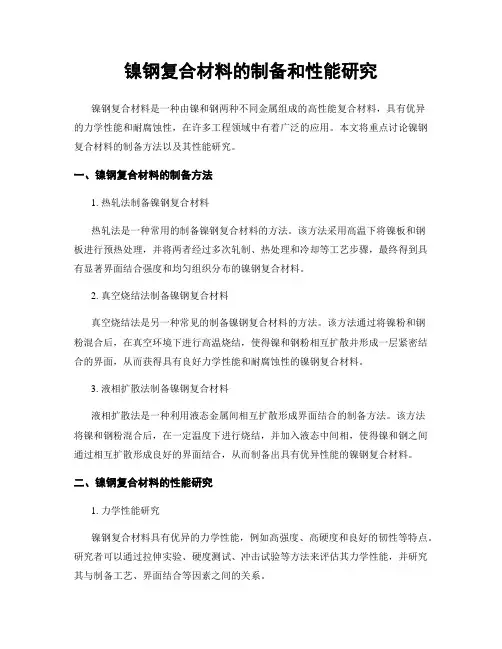

镍基复合材料的制造和性能
制造镍基复合单晶蓝宝石纤维复合材料的主要方法是将纤维夹在金属板之间进行加热。这种方法通常称为扩散结合。热压法成功的制造了Al2O3-NiCr复合材料，其最成功的工艺是先在杆上涂一层Y2O3（约1μm），随后再涂一层钨（约0.5μm厚）。除了热压法制得的镍基复合材料外，人们还研究了其他方法制造的镍基复合材料的性能。对粉末冶金法制得的材料进行的研究结果表明，在粉末压实过程中晶须因排列不当而大量断裂。测得的性能很差，晶须体积比为23%的复合材料的室温强度最高只有690MPa。其他方法制得的镍基复合材料的性能也不理想。
金属基复合材料的种类与性能 摘要：金属基复合材料科学是一门相对较新的材料科学，仅有40余年的发展历史。金属基复合材料的发展与现代科学技术和高技术产业的发展密切相关，特备是航天、航空、电子、汽车以及先进武器系统的迅速发展对材料提出了日益增高的性能要求，除了要求材料具有一些特殊的性能外，还要具有优良的综合性能，有力地促进了先进复合材料的迅速发展。单一的金属、陶瓷、高分子等工程材料均难以满足这些迅速增长的性能要求。金属基复合材料正是为了满足上述要求而诞生的。 关键词：金属；金属基复合材料；种类；性能特征；用途 1. 金属基复合材料的分类 1.1按增强体类型分 1.1.1颗粒增强复合材料 颗粒增强复合材料是指弥散的增强相以颗粒的形式存在，其颗粒直径和颗粒间距较大，一般大于1μm。 1.1.2层状复合材料 这种复合材料是指在韧性和成型性较好的金属基材料中含有重复排列的高强度、高模量片层状增强物的复合材料。片曾的间距是微观的，所以在正常比例下，材料按其结构组元看，可以认为是各向异性的和均匀的。 层状复合材料的强度和大尺寸增强物的性能比较接近，而与晶须或纤维类小尺寸增强物的性能差别较大。因为增强物薄片在二维方向上的尺寸相当于结构件的大小，因此增强物中的缺陷可以成为长度和构件相同的裂纹的核心。 由于薄片增强的强度不如纤维增强相高，因此层状结构复合材料的强度受到了限制。然而，在增强平面的各个方向上，薄片增强物对强度和模量都有增强，这与纤维单向增强的复合材料相比具有明显的优越性。 1.1.3纤维增强复合材料 金属基复合材料中的一维增强体根据其长度的不同可分为长纤维、短纤维和晶须。长纤维又叫连续纤维，它对金属基体的增强方式可以以单项纤维、二维织物和三维织物存在，前者增强的复合材料表现出明显的各向异性特征，第二种材料在织物平面方向的力学性能与垂直该平面的方向不同，而后者的性能基本是个向同性的。连续纤维增强金属基复合材料是指以高性能的纤维为增强体，金属或他们的合金为基体制成的复合材料。纤维是承受载荷的，纤维的加入不但大大改变了材料的力学性能，而且也提高了耐温性能。 短纤维和晶须是比较随机均匀地分散在金属基体中，因而其性能在宏观上是各向同性的；在特殊条件下，短纤维也可以定向排列，如对材料进行二次加工（挤压）就可达到。 当韧性金属基体用高强度脆性纤维增强时，基体的屈服和塑性流动是复合材料性能的主要特征，但纤维对复合材料弹性模量的增强具有相当大的作用。 1.2按基体类型分 主要有铝基、镁基、锌基、铜基、钛基、镍基、耐热金属基、金属间化合物基等复合材料。目前以铝基、镁基、钛基、镍基复合材料发展较为成熟，已在航天、航空、电子、汽车等工业中应用。在这里主要介绍这几种材料 1.2.1铝基复合材料 这是在金属基复合材料中应用最广的一种。由于铝合金基体为面心立方结构，因此具有良好的塑性和韧性，再加之它所具有的易加工性、工程可靠性及价格低廉等优点，为其在工程上应用创造了有利条件。再制造铝基复合材料时通常并不是使用纯铝而是铝合金。这主要是由于铝合金具有更好的综合性能。

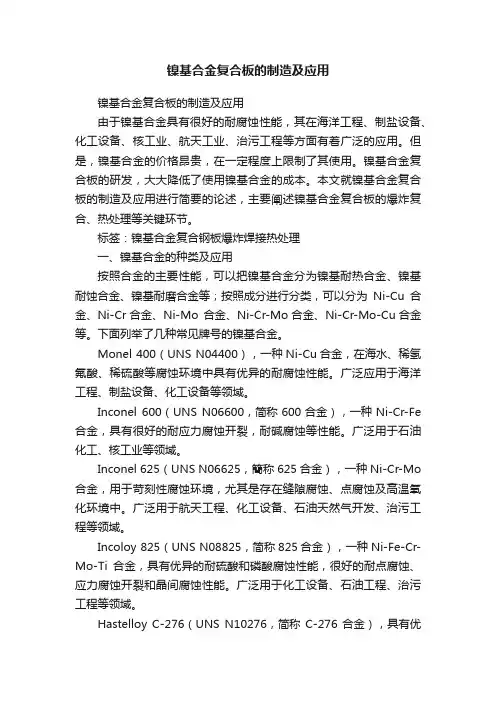

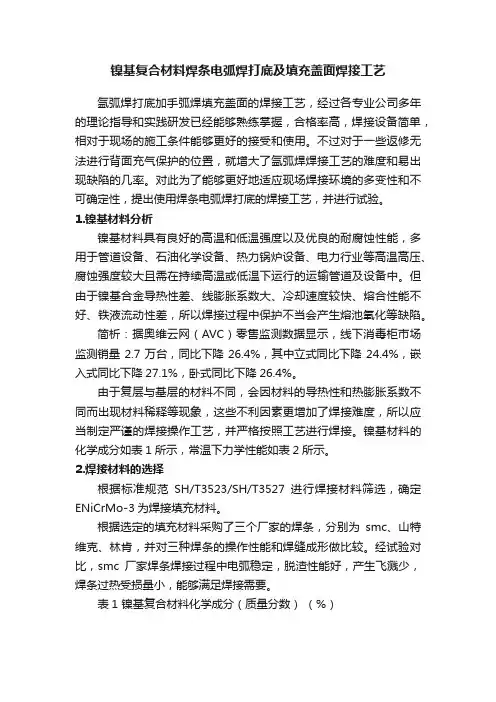

镍基高温合金 镍基高温合金是以镍为基体(含量一般大于50%) 在650～1000℃范围内具有较高的强度和良好的抗氧化、抗燃气腐蚀能力的高温合金。 发展过程 镍基高温合金(以下简称镍基合金)是30年代后期开始研制的。英国于1941年首先生产出镍基合金Nimonic 75(Ni-20Cr-0.4Ti)；为了提高蠕变强度又添加铝，研制出Nimonic 80(Ni-20Cr-2.5Ti-1.3Al)。美国于40年代中期，苏联于40年代后期，中国于50年代中期也研制出镍基合金。镍基合金的发展包括两个方面：合金成分的改进和生产工艺的革新。50年代初，真空熔炼技术的发展，为炼制含高铝和钛的镍基合金创造了条件。初期的镍基合金大都是变形合金。50年代后期，由于涡轮叶片工作温度的提高，要求合金有更高的高温强度，但是合金的强度高了，就难以变形，甚至不能变形，于是采用熔模精密铸造工艺，发展出一系列具有良好高温强度的铸造合金。60年代中期发展出性能更好的定向结晶和单晶高温合金以及粉末冶金高温合金。为了满足舰船和工业燃气轮机的需要，60年代以来还发展出一批抗热腐蚀性能较好、组织稳定的高铬镍基合金。在从40年代初到70年代末大约40年的时间内，镍基合金的工作温度从700℃提高到1100℃，平均每年提高10℃左右。镍基高温合金的发展趋势见图1。
镍基高温合金的发展趋势 成分和性能 镍基合金是高温合金中应用最广、高温强度最高的一类合金。其主要原因，一是镍基合金中可以溶解较多合金元素，且能保持较好的组织稳定性；二是可以形成共格有序的A3B 型金属间化合物γ'[Ni3(Al，Ti)]相作为强化相，使合金得到有效的强化，获得比铁基高温合金和钴基高温合金更高的高温强度；三是含铬的镍基合金具有比铁基高温合金更好的抗氧化和抗燃气腐蚀能力。镍基合金含有十多种元素，其中Cr主要起抗氧化和抗腐蚀作用，其他元素主要起强化作用。根据它们的强化作用方式可分为：固溶强化元素，如钨、钼、钴、铬和钒等；沉淀强化元素，如铝、钛、铌和钽；晶界强化元素，如硼、锆、镁和稀土元素等。 镍基高温合金按强化方式有固溶强化型合金和沉淀强化型合金。 ·固溶强化型合金 具有一定的高温强度，良好的抗氧化，抗热腐蚀，抗冷、热疲劳性能，并有良好的塑性和焊接性等，可用于制造工作温度较高、承受应力不大(每平方毫米几公斤力，见表1)的部件，如燃气轮机的燃烧室。 ·沉淀强化型合金 通常综合采用固溶强化、沉淀强化和晶界强化三种强化方式，因而具有良好的高温蠕变强度、抗疲劳性能、抗氧化和抗热腐蚀性能，可用于制作高温下承受应力较高(每平方毫米十
一文瞧懂永磁材料 永磁材料又称硬磁材料,其特点就是各向异性场高,矫顽力高,磁滞回线面积大,磁化到饱与需要的磁化场大,去掉外磁场后它仍能长期保持很强的磁性。实用中,永磁材料工作于深度磁饱与及充磁后磁滞回线的第二象限退磁部分。永磁材料作为一种重要的基础性磁性功能材料,应用领域非常广阔。我国的永磁材料产业在世界上举足轻重,不仅从事生产、应用的企业众多,研究工作也一直方兴未艾。下面介绍永磁材料的种类、主要性能、应用注意事项、选择原则。 永磁材料的种类 一、铁氧体 1、铁氧体就是一种非金属磁性材料,又称磁性陶瓷。我们拆开传统收音机,里面的那个喇叭磁铁,就就是铁氧体的。 2、铁氧体的磁性能不高,目前磁能积(衡量磁铁性能高低的参数之一)只能做到4MGOe稍微高一些。这种材料有个最大的优点,就就是价格低廉。目前,仍然广泛应用在很多领域。 3、铁氧体就是陶瓷,因此,加工性能也与陶瓷类似,铁氧体磁铁,都就是模具成形,烧结出来的,若需加工,也只有进行简单的磨削。由于很难进行机械加工,因此铁氧体产品,大多形状简单,而且尺寸公差比较大。方块形状产品还好,可以进行磨削。圆环形的,一般只磨削两个平面。其她尺寸公差,都就是按照名义尺寸的百分比给定的。
4、由于铁氧体应用广泛价格低廉,因此,很多厂家会有现成的常规形状与尺寸的圆环,方块等产品可供选择。由于铁氧体就是陶瓷材质,因此基本不存在腐蚀问题。成品不需要进行电镀等表面处理或者涂装。 二、橡胶磁 1、橡胶磁就是铁氧体磁材系列中的一种,由粘结铁氧体磁粉与合成橡胶复合,经挤出成型、压延成型、注射成型等工艺而制成的具有柔软性、弹性及可扭曲的磁体。可加工成条状、卷状、片状、块状、圆环及各种复杂形状。 2、它的磁能积为0、60～1、50 MGOe橡胶磁材的应用领域:冰箱、讯息告示架、将物件固定于金属体以用作广告等的紧固件,用于玩具、教学仪器、开关与感应器的磁片。 3、主要应用于微特电机、电冰箱、消毒柜、厨柜、玩具、文具、广告等行业。 三、钐钴 1、钐钴磁铁,主要成分就是钐与钴。由于两种材料本身价格昂贵,因此,钐钴磁铁也就是几种磁铁里面最贵的一种。钐钴磁铁的磁能积,目前可以做到30MGOe, 甚至更高一些。 2、另外,钐钴磁铁的矫顽力很高,耐高温,可应用于350摄氏度的高温,因此在很多应用场合无法替代。钐钴磁铁,属于粉末冶金产品。一般厂家根据成品的尺寸与形状需要,烧结成方块毛坯,然后再使用金刚石刀片切割成成品尺寸。由于钐钴具有导电性,因此可以进行线切割加工。
金属基复合材料的制备技术 摘要：现代科学技术的发展和工业生产对材料的要求日益提高，使普通的单一材料越来越难以满足实际需要。复合材料是多种材料的统计优化，集优点于一身，具有高强度、高模量和轻比重等一系列特点。尤其是金属基复合材料(MMCs)具有较高工作温度和层间剪切强度，且有导电、导热、耐磨损、不吸湿、不放气、尺寸稳定、不老化等一系列的金属特性，是一种优良的结构材料。 Abstract: The development of modern science and technology and industrial production of materials requirements increasing, the ordinary single material is more and more difficult to meet the actual needs. Composite material is a variety of statistical optimization, set merit in a body, has the advantages of high strength, high modulus and light specific gravity and a series of characteristics. Especially the metal matrix composite ( MMCs ) has the high working temperature and interlaminar shear strength, and a conductive, thermal conductivity, wear resistance, moisture, do not bleed, dimensional stability, aging and a series of metal properties, is a kind of structural material. 关键词：复合材料(Composite material)、发展概况(Development situation)、金属基复合材料(Metal base composite materia l)、发展前景(Development prospect) 正文： 一：复合材料简介 复合材料是由两种或两种以上不同物理、化学性质的物质以微观或宏观的形式复合而成的多相材料。各种材料在性能上互相取长补短，产生协同效应，使复合材料的综合性能优于原组成材料而满足各种不同的要求。复合材料的基体材料分为金属和非金属两大类。复合材料按其组成分为金属与金属复合材料、非金属与金属复合材料、非金属与非金属复合材料。按其结构特点又分为：①纤维复合材料。②夹层复合材料。③细粒复合材料。④混杂复合材料。[1] 二：金属基复合材料简介 (1)定义：金属基复合材料是以金属或合金为基体，以高性能的第二相为增强体的复合材料。它是一类以金属或合金为基体, 以金属或非金属线、丝、纤维、晶须或颗粒状组分为增强相的非均质混合物, 其共同点是具有连续的金属基体。 (2)分类：按增强体类型分为：1.颗粒增强复合材料；2.层状复合材料；3.纤维增强复合材料 按基体类型分为：1.铝基复合材料；2.镍基复合材料；3.钛基复合材料；4.镁基复合材料 按用途分为：1.结构复合材料；2.功能复合材料 （3）性能特征：金属基复合材料的性能取决于所选用金属或合金基体和增强物的特性、含量、分布等。综合归纳金属基复合材料有以下性能特点。 A．高比强度、比模量 B. 良好的导热、导电性能 C．热膨胀系数小、尺寸稳定性好 D．良好的高温性能和耐磨性
1.1 高温合金 1.1.1 高温合金及其发展概况 高温合金是指以铁、钴、镍为基体，能在600℃以上温度，一定应力条件下适应不同环境短时或长时使用的金属材料。具有较高的高温强度、塑性，良好的抗氧化、抗热腐蚀性能，良好的热疲劳性能，断裂韧性，良好的组织稳定性和使用可靠性。高温合金为单一奥氏体组织，在各种温度下具有良好的组织稳定性和使用的可靠性，基于上述性能特点，且高温合金的合金化程度很高，故在英美称之为超合金（Superalloy）。 高温合金于20世纪40年代问世，最初就是为满足喷气发动机对材料的耐高温和高强度要求而研制的，高温合金的发展与航空发动机的进步密切相关，1939年英国Mond镍公司首先研究出Nimonic75，随后又研究出Nimonic80合金，并在1942年成功用作涡轮气发动机的叶片材料，此后该公司又在合金中加入硼、锆、钴、钼等合金元素，相继开发成功Nimonic80A、Nimonic90等合金，形成Nimonic合金系列。如今先进航空发动机中高温合金用量已超过50%。此外，在航天、核工程、能源动力、交通运输、石油化工、冶金等领域得到广泛的应用。高温合金在满足不同使用条件中得到发展，形成各种系列的合金，除传统的高温合金外，还开发出一批高温耐磨、高温耐蚀的合金。 高温合金是航空发动机、火箭发动机、燃气轮机等高温热端部件的不可代替的材料，由于其用途的重要性，对材料的质量控制与检测非常严格。高温合金的基本用途仍旧是飞行器的燃气轮发动机的高温部分，它要占先进的发动机重量的50％以上。然而，这些材料在高温下极好的性能已使其用途远远超出了这一行业。除了航空部件之外，规定将这些合金用于舰船、工业、陆地发电站以及汽车用途的涡轮发动机上。具体的发动机部件包括涡轮盘、叶片、压缩机轮、轴、燃烧室、后燃烧部件以及发动机螺栓。除了燃气发动机行业之外，高温合金还被选择用于火箭发动机、宇宙、石油化工、能源生产、内燃烧发动机、金属成形(热加工工模具)、热处理设备、核电反应堆和煤转换装置。
镍基复合材料是以镍及镍合金为基体制造的。由于镍的高温性能优良，因此这种复合材料主要是用于制造高温下工作的零部件。 镍基复合材料主要用于液体火箭发动机中的全流循环发动机。这种发动机的涡轮部件要求材料在一定温度下具有高强度、抗蠕变、抗疲劳、耐腐蚀、与氧相容。在目前正在研制的系统中这些部件选用镍基高温合金。虽然用SiC 颗粒或纤维增强的复合材料可以达到高强度、高刚度和抗蠕变。但在全流循环发动机的富氧驱动气体环境下，这些材料不能兼顾与氧的相容性。发动机起动瞬变过程的热冲击环境，排除了涡轮叶片采用加涂层的材料系的可能。 因此，用整体材料制作的涡轮叶片，必须经受住富氧燃烧产物所形成的环境。因为涡轮部件和涡轮盘在大约9min 运行中一般不用冷却，所以在短时运行中，整体材料温度达到730℃是正常的。对某些设计，希望密度低于6.5g/cm3 的材料的强度要大于1040MPa。应力、温度和化学环境都十分苛刻，要延长维修平均间隔时间(MTBR)使这些材料性能目标更难达到。其它非旋转部件也必须经受住极端运行环境的考验。喷注器面板、喷注壳体和预燃烧器在高温下都必须抗氧化、耐腐蚀、抗氢脆。喷嘴调节和控制流入主燃烧室的推进剂流量。预燃烧室是个小型燃烧室。在这个燃烧室里，产生涡轮驱动气体。在目前一些系统(其中一些被有效冷却)中，这些部件使用钴合金。未来发动机的这些部件，预计有极端的热环境(气体温度接近918℃)和高达62MPa 的压力。Si3N4 整体材料正在用作喷嘴壳体，但陶瓷壳体与金属推力室的匹配困难还没有解决。由于喷嘴壳体的形状是轴对称的，所以早就有人建议这种壳体采用连续纤维增强的复合材料，但部件的匹配条件向连续纤维增强的复合材料提出挑战。 以下为两种比较典型的镍基复合材料及其主要性能： （一）、镍基变形高温合金 以镍为主要基体成分的变形高温合金。镍基变形高温合金以汉语拼音字母“GH”加序号表示，如GH36、GH49、GH141等。它可采用常规的锻、轧和挤压等冷、热变形手段加工成材。按强化方式可分为固溶强化镍基变形高温合金，弱时效强化镍基变形高温合金和强时效强化镍基变形高温合
钴基合金和镍基合金的对比 一、热稳定性 钴基高温合金被选择为航空材料的重要原因之一是其具有优良的热稳定性。钴基高温合金与镍基高温合金相比，具有更好的热稳定性。下面为一组典型的钴基高温合金与镍基高温合金在热稳定性能上的对比数据： 由数据可见，钴基合金具有更高的熔点和热导率，加热后热膨胀量较小。在热稳定性上具有优势。 二、强度 在常温下，GH605（钴基合金）与GH4169（镍基合金）力学性能见下表： 由此可见，在常温下GH605强度略低，但延伸率较大。GH4169的高强度带来了巨大的脆性，在有冲击的位置需谨慎使用。 在高温下，两种材料强度如下：
从高温强度来看650℃时，GH4169强度较高，但脆性也大，在有冲击的场合下使用容易发生断裂。当温度上升到900℃（某些发动机的工作温度）时，镍基高温合金已无法使用，而钴基高温合金仍然具有一定的强度。 三、刚度 所谓刚度即为材料抵抗变形的能力。通过一组数据来反映钴基高温合金与镍基高温合金的刚度上的差异。 从表格数据可看，镍基合金在各个温度区间刚度都低于钴基合金，且温度高于700℃，镍基合金已无法使用。 四、钴基高温合金具有良好的抗氧化性 钴基高温合金拥有非常好的抗高温氧化能力，下表为GH605棒料（棒料直径为6.35~12.7mm）在高温下的抗氧化性能指标。 可见钴基高温合金抵抗高温氧化的能力卓越，可以在1000℃左右的环境中连续使用。 五、钴基高温合金具有优良的耐腐蚀能力 GH605合金与GH3536等几种合金板材，在燃气速度为4m/s，燃烧空气中含5-6或5-5海盐、NO.2号燃油（含0.3%~0.45%硫），空气-油比例为30:1，试验中试样旋转，每隔1h试样从900℃用冷空气吹冷至260℃以下，如此在燃烧装置
镍 基 复 合 材 料 的 应 用 10级金属（1）班 1007024101
镍基复合材料的应用 镍基复合材料是以镍及镍合金为基体制造的。由于镍的高温性能优良，因此这种复合材料主要是用于制造高温下工作的零部件。 镍基复合材料主要用于液体火箭发动机中的全流循环发动机。这种发动机的涡轮部件要求材料在一定温度下具有高强度、抗蠕变、抗疲劳、耐腐蚀、与氧相容。在目前正在研制的系统中这些部件选用镍基高温合金。虽然用SiC 颗粒或纤维增强的复合材料可以达到高强度、高刚度和抗蠕变。但在全流循环发动机的富氧驱动气体环境下，这些材料不能兼顾与氧的相容性。发动机起动瞬变过程的热冲击环境，排除了涡轮叶片采用加涂层的材料系的可能。 因此，用整体材料制作的涡轮叶片，必须经受住富氧燃烧产物所形成的环境。因为涡轮部件和涡轮盘在大约9min 运行中一般不用冷却，所以在短时运行中，整体材料温度达到730℃是正常的。对某些设计，希望密度低于6.5g/cm3 的材料的强度要大于1040MPa。应力、温度和化学环境都十分苛刻，要延长维修平均间隔时间(MTBR)使这些材料性能目标更难达到。其它非旋转部件也必须经受住极端运行环境的考验。喷注器面板、喷注壳体和预燃烧器在高温下都必须抗氧化、耐腐蚀、抗氢脆。喷嘴调节和控制流入主燃烧室的推进剂流量。预燃烧室是个小型燃烧室。在这个燃烧室里，产生涡轮驱动气体。在目前一些系统(其中一些被有效冷却)中，这些部件使用钴合金。未来发动机的这些部件，预计有极端的热环境(气体温度接近918℃)和高达62MPa 的压力。Si3N4 整体材料正在用作喷嘴壳体，但陶瓷壳体与金属推力室的匹配困难还没有解决。由于喷嘴壳体的形状是轴对称的，所以早就有人建议这种壳体采用连续纤维增强的复合材料，但部件的匹配条件向连续纤维增强的复合材料提出挑战。 以下为两种比较典型的镍基复合材料及其主要性能： （一）、镍基变形高温合金 以镍为主要基体成分的变形高温合金。镍基变形高温合金以汉语拼音字母“GH”加序号表示，如GH36、GH49、GH141等。它可采用常规的锻、轧和挤压等冷、热变形手段加工成材。按强化方式可分为固溶强化镍基变形高温合金，弱时效强化镍基变形高温合金和强时效强化镍基变形高温合金3类。
镍基高温合金 浏览： 文章来源：中国刀具信息网 添加人：阿刀 添加时间：2007-06-28 以镍为基体(含量一般大于50%) 在650～1000℃范围内具有较高的强度和良好的抗 氧化、抗燃气腐蚀能力的高温合金。 发展过程 镍基高温合金(以下简称镍基合金)是30年代后期开始研制的。英国于1941年首先生产出镍基合金Nimonic 75(Ni-20Cr-0.4Ti)；为了提高蠕变强度又添加铝，研制出Nimonic 80(Ni-20Cr-2.5Ti-1.3Al)。美国于40年代中期，苏联于40年代后期，中国于50年代中期也研制出镍基合金。镍基合金的发展包括两个方面：合金成分的改进和生产工艺的革新。50年代初，真空熔炼技术的发展，为炼制含高铝和钛的镍基合金创造了条件。初期的镍基合金大都是变形合金。50年代后期，由于涡轮叶片工作温度的提高，要求合金有更高的高温强度，但是合金的强度高了，就难以变形，甚至不能变形，于是采用熔模精密铸造工艺，发展出一系列具有良好高温强度的铸造合金。60 年代中期发展出性能更好的定向结晶和单晶高温合金以及粉末冶金高温合金。为了满足舰船和工业燃气轮机的需要，60年代以来还发展出一批抗热腐蚀性能较好、组织稳定的高铬镍基合金。在从40年代初到70年代末大约40年的时间内， 镍基高温合金的发展趋势
镍基合金的工作温度从 700℃提高到1100℃，平均每年提高10℃左右。镍基高温合 金的发展趋势见图1。 成分和性能 镍基合金是高温合金中应用最广、高温强度最高的一类合金。其主要原因，一是镍基合金中可以溶解较多合金元素，且能保持较好的组织稳定性；二是可以形成共格有序的 A 3B 型金属间化合物 '[Ni 3(Al ，Ti)]相作为强化相，使合金得到有效的强化，获得比铁基高温合金和钴基高温合金更高的高温强度；三是含铬的镍基合金具有比铁基高温合金更好的抗氧化和抗燃气腐蚀能力。镍基合金含有十多种元素，其中 Cr
铝镍钴工艺流程 重庆科技学院功能材料研究制造中心 4.1 铝镍钴永磁场合金作业指导书 目录 4.1.1 铝镍钴永磁合金技术条件 4.1.2 合金成份 4.1.3 工艺流程图 4.1.4 造型工艺作业指导书 4.1.5 熔炼工艺作业指导书 4.1.6 磁场热处理工艺作业指导书 4.1.7 磨加工工艺作业指导书 4.1.8 检验工艺作 业指导书 4.1.1 铸造铝镍钴永磁合金技术条件 按国标GB4753—84执行，一些特殊要求的产品（军品）则按合同及有关协议执行。 4.1.2 合金成份 4.1.3 工艺流程图 4.1.5 熔炼工序作业指导书 本工艺包括坩埚制作、配料、熔炼、浇注取向、清砂、退火等项目内容。其基本任务 是熔炼铸造得到化学成份合格、柱晶生长良好，无明显外在缺陷的磁钢铸坯。 (1) 主要 设备、器具和原辅料 CN －KJ －01 《工作手册》 A/0 (2) 坩埚制造工艺 A ．配比 a) 炉底、炉身用镁砂粉、粒各半，外加硼酸3%及适量的水。 b) 炉口用镁砂细粉掺 合用水稀释的水玻璃液。 B ．镁砂的磁选与混合 将称好的颗粒镁砂倒入盆中，选出白、黑异物，然后将镁砂撒在干净的胶板上用磁钢 选出铁磁性物质，再将称量好的细粉倒入、混匀后再次用磁钢吸选，判断已无铁磁性物后，撒入硼酸混匀并加适量水，反复翻混多次，盖上湿麻袋备用。 C ．坩埚打结工艺 a) 将感应圈人壁及底部置上玻璃丝布。 b) 先打结坩埚底部，每次约加入1.5—2Kg 的镁砂，用契形锤捣紧实，每加一层料前要用划钎划松打结层表面、以确保层间衔结。
c) 放炉芯前，应仔细刮去松散的镁砂，用平锤将炉底捣平、捣实。 d) 将园锥台形的炉芯放在平整的炉底中心位置并压紧。用划钎沿炉芯周边，将炉底 镁砂部份划松，加入1—2Kg 镁砂用契形锤进行炉壁打结。 e) 打结时务须用力均匀，确保四周紧实一致，为使层间衔接良好，在筑捣新的一层 前务必将前层部份划松，再行加料筑打，这样层层捣实直至炉口。 f) 将感应圈上沿炉口部份压平筑紧，并用弧形压圈紧贴炉芯上沿外壁将炉墙上端面 压牢，取出炉芯，用镁砂水玻璃料敷好炉口。 D ．坩埚烘烤 a) 将打结好的坩埚用管式电阴炉予烘12小时以上。 b)加入低碳钢（最好是冲子）于坩埚中，启动高频设备，半波烘烤4小时后，方可全 波送电、熔化、洗炉1—2次，直至炉壁光滑完整并烧结良好即可熔炼磁钢。 （3）配料 配料是按产品工艺卡规定的化学成份范围，根据原材料成份和单炉装入量进行计算称 量的过程，磁钢熔炼分全新料和全返料两种，配料过程如下： A ．金属原材料的外在质量要求，工业纯铁必须滚光使用，Ni 、Co 、Cu 、Al 必 须干燥、洁净、无异物。 a) 按返料熔炼次数搭配，返回三次以上的回炉料将降级使用。 b) 返回料熔炼只补Al.Ti.S 元素，按装入量0.5%Al,0.3%Ti和0.1%S配料称重, 熔 炼第一炉料呆适当多补加0.2%左右的Al 。 c) 返回料称量前应彻底清除粘砂和异物。 D. Al、Ni 、Co 、Cu 、Ti 、Fe 等金属料用10Kg 台称量，Nb （或Fe — Nb)、 Si 、FeS 、Si —Ca 、C 等材料用0.5Kg 药物天平称量, 用天平称量的料装入试样袋中, 熔炼时倾入不锈钢铲中加入。 E ．料配好称重后，应按工艺卡要求进行复核，配料人和复核者均应签名备查。（4）熔炼和定向结晶 A ．熔炼准备： a) 将定向型模平放在底板砖上，盖上保温帽砖装入RTX —50—13炉内。 b) 用钢片 尺检查结晶器钢板，如果平整或微凹则可用，否则更换新板。 c) 用砂轮砂去结晶器钢板 表面锈层，扫净异物，然后用红砖烘烤除去潮气。 e) 将定向结晶过程的操作器具摆放到位。 f) 依照260型高频加热设备操作规程作好启动准备。 B ．熔炼操作
附录： 题目：金属基复合材料的应用级展望 院（系）轻纺工程系 专业高分子材料加工技术 届别2012届 学号0919080102 姓名汪振峰 指导老师袁淑芳老师 黎明职业大学 2011年12月
金属基复合材料的应用及展望 汪振峰 （黎明大学，福建泉州，362000） 摘要:金属基复合材料是近几年来复合材料研究中的热点。本文综述了金属基复合材料的分类、性能特点、制备方法,总结了其主要进展及应用。 关键词:金属基复合材料；特点；应用 1、前言 随着近代高新技术的发展,对材料不断提出多方面的性能要求，推动着材料向高比强度、高比刚度、高比韧性、耐高温、耐腐蚀、抗疲劳等多方面发展。复合材料的出现在很大程度上解决了材料当前面临的问题，推进了材料的进展。 复合材料(Composite Materials)是为达到预期的使用特性将不同性质的两种或两种以上材料结合为一体而设计制造的新材料。金属基复合材料(MMCs即Metal matrix composites)是以金属、合金或金属间化合物为基体,含有增强成分的复合材料。其目标是解决航空、航天、电子、汽车、先进武器系统等高技术领域提高用材强度、弹性模量和减轻重量的需要,它在60年代末才有了较快的发展,是复合材料一个新的分支.目前尚远不如高聚物复合材料那样成熟,但由于金属基复合材料比高聚物基复合材料耐温性有所提高,同时具有弹性模量高、韧性与耐冲击性好、对温度改变的敏感性很小、较高的导电性和导热性以及无高分子复合材料常见的老化现象等特点,成为用于宇航、航空等尖端科技的理想结构材料。 金属基复合材料集高比模量、高比强度、良好的导热导电性、可控的热膨胀系数以及良好的高温性能于一体,成为当代发展迅速的重要先进材料之一。 2、金属基复合材料的分类 金属基复合材料是以金属为基体，以高强度的第二相为增强体而制得的复合材料。因此，对这种材料的分类既可按基体来进行、也可按增强体来进行。 2.1按基体分类： 2.1.1铝基复合材料 这是在金属基复合材料中应用得最广的一种。由于铝的基体为面心立方结构，因此具有良好的塑性和韧性，再加之它所具有的易加工性、工程可靠性及价格低廉等优点，为其在工程上应用创造了有利的条件。 在制造铝基复合材料时，通常并不是使用纯铝而是用各种铝合金。这主要是由于与纯铝相比，铝合金具有更好的综合性能。至于选择何种铝合金做基体，则根据实际中对复合材料的性能需要来决定。
电机中常用永磁材料 永磁材料Br(T) Hc(kA/m) Hjc(kA/m) （BH）max(kj/m3) Δb(%/c) Te(?C) 钕铁硼 1.26 967 955 310 -0.12 350 钐钴 1.00 746 796 210 -0.03 850 铝镍钴 1.08 120 --- 85 -0.02 850 铁氧体0.41 300 325 32 -0.18 450 马氏体钢 1880年发现，其矫顽力和磁能积均低，可进行各种机加工，很少使用； 铁氧体永磁材料 非金属永磁材料，电机中常用的有1962年发现的钡铁氧体（BaO·6Fe2O3）和1965年发现的锶铁氧体（SrO·Fe2O3），二者磁性能接近。锶铁氧体的Hc值略高于钡铁氧体，更适合在电机中应用。主要优点包括矫顽力高（Hc范围为128~320 160kA/m）、价格便宜、不含稀土元素及贵金属成分、比重相对较小（4.6~5.1g/cm3）、退磁曲线（或曲线中很大一部分）接近直线，回复线基本与退磁曲线的直线部分重合，不需要进行工作性能稳定处理。 其缺点是剩磁感应不大（0.2~0.44T）、磁能积（BH）最大仅为6.4~40kj/m3；环境温度对磁性能的影响较大、剩磁温度系数αBr为-0.18~-0.20%/K-1，αHjc的温度系数为0.4~0.6%/K-1，易碎。需要特别注意的是αHjc为正值，其矫顽力随温度的升高而增大，随温度的降低而减小，所以必须进行最低环境温度下的最大去磁工作点的校核计算，以防止在低温时产生不可逆退磁。该材料一般适合设计成扁平状。铁氧体原料为FeO3和金属盐类（碳酸盐、硫酸盐等）及添加剂（高岭土Ca2O3）等。经处理，再混合、预压、预热、粉碎成一定粒度，在0.7T以上磁场中取向，然后在1200~1240C?下烧结1~2小时成型。 铝镍钴（AlNiCo）永磁材料 由铝镍铁合金发展而来，分铸造型和粘结型两类。铸造型铝镍钴（1940年发现）和铝镍（1931年发现）系永磁合金：以Fe-Ni-Al-Co和Fe-Ni-Al为基础的高矫顽力和磁能积合金，缺点是材料硬而脆，除磨削和电加工外，不能进行机加工。 可塑性变形永磁合金 可进行机加工。现有铁基合金、铁钴钒和铁锰钛合金等。其中铁钴钒合金是目前可塑性变形永磁材料中电磁性能较好的一种，应用最广。铜基合金是在铁镍钴中，加入铜和硅的新型永磁合金，大多用在磁滞电机中；分为铸造和粉末烧结两种。铸造型磁性能较高，电机中常用。粉末压制的铝镍和铝镍钴系永磁合金，工艺更简单，磁性能更低。 其显著特点是温度系数较高，αBr仅为-0.02%/K-1左右，因此随温度的改变磁性能变化很小。剩余磁感应强度Br较高（1~1,40T），但矫顽力Hc很低，仅为40~160kA/m，最大磁能积可达100Kj/m3，相对磁导率在3以上。其退磁曲线非线性，回复线与退磁曲线不重合，所以必须对永磁体进行稳磁处理。而电机一旦拆卸、维修之后重新装配时，还必须进行再次整体饱和充磁和稳磁处理，否则永磁体工作点将会下降，磁性能大大降低。 由于其矫顽力低，所以在使用时严禁与其它任何铁器接触，以免造成局部的不可逆退磁。在实际生产中，往往设计成长柱体。 钐钴永磁材料 主要有两种材料，1:5钐钴（1969年研制成功）和2:17钐钴（1981年研制成功）。 钕铁硼永磁材料 1983年6月研制成功。磁能积（BH）最大可达400kj/m3是铁氧体的12倍，是铝镍钴的8倍，是钐钴的2倍，剩磁（Br，可达1.48T，特斯拉）和矫顽力（Hjc，可达2300kA/m）很高。钕在稀土中含量是
镍基高温合金 飞行器工程学院110622班 11062228 袁同豪 摘要：定义了高温镍合金，诉说了其发展过程、成份和性能和生产工艺，以及阐述了镍基高温合金的研究、制造与应用 关键字：镍基高温合金抗氧化塑性组织稳定性固溶 镍基高温合金是以镍为基体(含量一般大于50%) 在650～1000℃范围内具有较高的强度和良好的抗氧化、抗燃气腐蚀能力的高温合金。具有良好的耐高温腐蚀和抗氧化性能、优良的冷热加工和焊接工艺性能，在700℃以下具有满意的热强性和高的塑性。合金可以通过冷加工得到强化，也可以用电阻焊、溶焊或钎焊连接，可供应冷轧薄板、热轧厚板、带材、丝材、棒材、圆饼、环坯、环形锻件等，适宜制作在1100℃以下承受低载荷的抗氧化零件。 镍基高温合金是30年代后期开始研制的。英国于1941年首先生产出镍基合金Ni-20Cr-0.4Ti；为了提高蠕变强度又添加铝，研制出Ni-20Cr-2.5Ti-1.3Al。美国于40年代中期，苏联于40年代后期，中国于50年代中期也研制出镍基合金。镍基合金的发展包括两个方面：合金成分的改进和生产工艺的革新。50年代初，真空熔炼技术的发展，为炼制含高铝和钛的镍基合金创造了条件。初期的镍基合金大都是变形合金。50年代后期，由于涡轮叶片工作温度的提高，要求合金有更高的高温强度，但是合金的强度高了，就难以变形，甚至不能变形，于是采用熔模精密铸造工艺，发展出一系列具有良好高温强度的铸造合金。60年代中期发展出性能更好的定向结晶和单晶高温合金以及粉末冶金高温合金。为了满足舰船和工业燃气轮机的需要，60年代以来还发展出一批抗热腐蚀性能较好、组织稳定的高铬镍基合金。在从40年代初到70年代末大约40年的时间内，镍基高温合金的工作温度从700℃提高到1100℃，平均每年提高10℃左右。 镍基高温合金是高温合金中应用最广、高温强度最高的一类合金。其主要原因，一是镍基合金中可以溶解较多合金元素，且能保持较好的组织稳定性；二是可以形成共格有序的A3B型金属间化合物γ'[Ni3(Al，Ti)]相作为强化相，使合金得到有效的强化，获得比铁基高温合金和钴基高温合金更高的高温强度；三是含铬的镍基合金具有比铁基高温合金更好的抗氧化和抗燃气腐蚀能力。镍基合金含有十多种元素，其中Cr主要起抗氧化和抗腐蚀作用，其他元素主要起强化作用。根据它们的强化作用方式可分为：固溶强化元素，如钨、钼、钴、铬和钒等；沉淀强化元素，如铝、钛、铌和钽；晶界强化元素，如硼、锆、镁和稀土元素等。镍基高温合金按强化方式有固溶强化型合金和沉淀强化型合金。固溶强化型合金：具有一定的高温强度，良好的抗氧化，抗热腐蚀，抗冷、热疲劳性能，并有良好的塑性和焊接性等，可用于制造工作温度较高、承受应力不大的部件，如燃气轮机的燃烧室；沉淀强化型合金：通常综合采用固溶强化、沉淀强化和晶界强化三种强化方式，因而具有良好的高温蠕变强度、抗疲劳性能、抗氧化和抗热腐
金属基复合材料的制备方 法 Newly compiled on November 23, 2020
金属基复合材料的制备技术 摘要：现代科学技术的发展和工业生产对材料的要求日益提高，使普通的单一材料越来越难以满足实际需要。复合材料是多种材料的统计优化，集优点于一身，具有高强度、高模量和轻比重等一系列特点。尤其是金属基复合材料(MMCs)具有较高工作温度和层间剪切强度，且有导电、导热、耐磨损、不吸湿、不放气、尺寸稳定、不老化等一系列的金属特性，是一种优良的结构材料。 Abstract: The development of modern science and technology and industrial production of materials requirements increasing, the ordinary single material is more and more difficult to meet the actual needs. Composite material is a variety of statistical optimization, set merit in a body, has the advantages of high strength, high modulus and light specific gravity and a series of characteristics. Especially the metal matrix composite ( MMCs ) has the high working temperature and interlaminar shear strength, and a conductive, thermal conductivity, wear resistance, moisture, do not bleed, dimensional stability, aging and a series of metal properties, is a kind of structural material. 关键词：复合材料(Composite material)、发展概况(Development situation)、金属基复合材料(Metal base composite materia l)、发展前景(Development prospect) 正文： 一：复合材料简介 复合材料是由两种或两种以上不同物理、化学性质的物质以微观或宏观的形式复合而成的多相材料。各种材料在性能上互相取长补短，产生协同效应，使复合材料的综合性能优于原组成材料而满足各种不同的要求。复合材料的基体材料分为金属和非金属两大类。复合材料按其组成分为金属与金属复合材料、非金属与金属复合材料、非金属与非金属复合材料。按其结构特点又分为：①纤维复合材料。②夹层复合材料。③细粒复合材料。④混杂复合材料。[1] 二：金属基复合材料简介
稀土永磁材料 李世东材卓121 1209010103 摘要：稀土永磁材料具有高的磁能积、良好的稳定性、不易受温度、外界磁场和冲击的影响，它广泛用于雷达、航天技术、卫星通信、计算机、自动控制，旋转机械设备、交通运输、磁分离、石油化工、医疗卫生、电动玩具、办公设备、以及各种仪器仪表等方面。稀土钕铁硼永磁材料产业本身是个新兴产业，新的应用领域在不断涌现，特别是以信息产业为代表的知识经济发展，给稀上永磁等功能材料不断带来新的用途。除了在上述等方面的广泛应用外，汽车中的发电机、电动机和音响系统、风力发电、节能电梯、变频空调等应用已经开始，这将极大地带动钕铁硼永磁材料产业的发展。 关键词：稀土永磁材料制备特性分类应用 Abstract:Rare earth permanent magnetic material with high magnetic energy product, good stability, less susceptible to temperature, the influence of external magnetic field and impact. It is widely used in radar, space technology, satellite communication, computer, automatic control, rotation machinery and equipment, transportation, magnetic separation, petroleum chemical industry, medical and health, electric toys, office equipment, and a variety of instrumentation, such as aspects. Rare earth neodymium iron boron permanent magnetic material industry is a new industry, new application areas are emerging, especially in the information industry as the representative of the knowledge economy development, to dilute the permanent magnet and other functional materials continue to bring new uses. In addition to a wide range of applications in the automotive, motor and audio systems, electric motors and sound systems, wind power, energy saving, energy saving, such as the application has begun, which will greatly promote the development of the permanent magnet material industry. Key word:Rare earth permanent magnetic materialPreparation CharacteristicClassificationApplication 引言：永磁材料作为一种重要的功能材料，已被广泛应用于能源、交通、机械、医疗、计算机、家电、航天等领域，深入国民经济的方方面面，其产量与用量已成为衡量一个国家综合国力与国民经济发展水平的重要标志。稀土永磁的出现是永磁材料领域中的一个巨大进步，尤其是NdFeB稀土永磁材料的高性能使得高新技术产业中的磁器件高效化，小型化，轻型化成为可能。相信随着稀土永磁材料应用的扩展，定会迎来一个稀土永磁高新技术应用的新时代。 1.定义 稀土永磁材料是将钐、钕混合稀土金属与过渡金属（如钴、铁等）组成的合金，用粉末冶金方法压型烧结，经磁场充磁后制得的一种磁性材料。 稀土永磁分钐钴（SmCo）永磁体和钕铁硼（NdFeB）永磁体。其中SmCo磁体的磁能积在15--30MGOe之间，NdFeB系磁体的磁能积在27--50MGOe之间，被称
高温合金可细分为镍基合金、铁基合金和钴基合金。高温合金在780℃以上的高温环境中仍具有良好的机械强度和保持表面性能不下降的能力。这是因为高温合金具有很高的抗拉伸强度、抗蠕变破裂强度，以及良好的延展性和韧性，其抗氧化能力和耐热腐蚀性能也十分优异。 镍基和钴基高温合金主要用于航空航天、石油天然气开采、石油化工等行业，其用量大约占到高温合金的90％，正确加工镍基合金的方法包括高刚性的机床设备、高压冷却方式、正前角刀片、适当的主偏角和最佳切屑厚度。只要很好地把握这五个关键要素，镍基高温合金的加工就成功在望。 镍基高温合金切削特点： 1．切削阻力大（含有大量的合金元素、加工硬化现象严重、塑性变形大），是钢材的1.5-2倍。 2．切削温度高，在相同条件下切削温度为45钢的1.5-2倍。 3．刀具磨损严重，机械磨损、粘结磨损、扩散磨损和氧化磨损均比较严重，使刀具寿命明显降低。 4．加工硬化现象严重，已加工表面硬化程度可达基体硬度的1.5-2倍。 5．切削硬而韧，不易折断，造成切屑过程巾切削处理困难。 镍基高温合金切削加工工具： 镍基高温合金车削加工时，刀具既要锋利还要保证足够的刀尖强度，刃口必须经过仔细刃磨，保持刀具较好的表面粗糙度，保证刃口光滑，不允许有任何崩刃、缺口、裂纹和毛刺，防止在加工时刀片崩刃损坏。刀片的耐磨性要好，才能保证加工高温合金时的表面质量。 在车削加工时，会出现多种刀具磨损机制，如积屑瘤，沟槽磨损，切屑锤击等，其中会对切屑造成不利影响的两种主要磨损机制是积屑痛和因为工件表面容易冷作硬化而造成的沟槽磨损(也称为切深处磨损或刻划磨损)。 刀具的沟槽磨损发生在主切削刃和副切削刃上。在主切削刃上，沟槽磨损表现为在切深处发生崩刃，并且主要为机械磨损。副切削刃上出现的沟槽主要是由化学磨损造成的，对工件表面光洁度产生不利影响。为了尽可能减小这种磨损，建议采用Al2O3和PVD刀具涂层。 切屑锤击是机械磨损的一种形式，由切屑对切削区外侧刃口的撞击造成，主要发生于加工硬度较低、韧性较好的镍基合金时。切屑锤击可能出现在刀片的顶部和底部，通过改变进给率和切深量，使切屑改变流向，可能有助于减小磨损。建议优先选用PVD涂层刀片来加工镍基合金(尤其在粗加工时)，因为PVD涂层刀片的刃口韧性更好。 我公司的YBG105/YBG202系列PVD涂层牌号，在镍基合金加工中均能取得优异的表面质量。YBG105牌号，新型的TiALN基多元涂层，具有更高的耐磨性能和抗高温氧化性能，适合于各类高温合金，耐热合金等难加工材料的精、半精加工。
