第20卷第2期2006年3月
常熟理工学院学报
Journal of Changshu Institute of Technology
Vol.20No.2
Mar.2006同步辐射光源简介
谭伟石1,蔡宏灵2,吴小山2
(1.南京理工大学理学院应用物理系,江苏南京 210094;
2.南京大学固体微结构实验室,江苏南京 210093)
摘 要:简要介绍了同步辐射概念、同步辐射光源的特点及我国同步辐射光源发展的现状。
关键词:同步辐射光源;同步辐射特点;发展现状
中图分类号:TL8O43 文献标识码:A 文章编号:1008-2794(2006)02-0097-05
著名的物理学家杨福家先生概括了人类文明史上影响人类生活的光源的进展,分为四类[1]:第一类光源是1879年美国发明家爱迪生发明的电光源。不言而喻,人类现在的生活与文明离不开电光源,它使人类战胜了黑暗。
第二类光源是1895年德国科学家伦琴发现的X射线源。“X”是“未知”的符号,但是这种神秘莫测的、肉眼看不见的X光从被发现的时候就展现了它的魅力和对人类的巨大影响。
第三类光源是20世纪60年代美国与前苏联一批科学家创造的激光光源。目前激光的应用已经进入千家万户。如我们家庭中的激光唱片,超市的收款机所用的激光扫描器等,当然也有用于激光核聚变的大功率激光设备等,对人类的生活带来了巨大变化。
第四类光源就是同步辐射光源。1947年在美国纽约州Schenectady市通用电气公司实验室的一台能量为70Me V的同步加速器上,首次观察到一种强烈的辐射,这种辐射便被称为“同步辐射”。同步辐射是速度接近光速的带电粒子在磁场中沿弧形轨道运动时放出的电磁辐射。由于同步辐射消耗了能量,妨碍了高能粒子能量的提高,所以当时一直被认为是个祸害,没有得到重视。但是,人们很快便了解到同步辐射是具有从远红外到X光范围内的连续光谱、高强度、高度准直、高度极化、特性可精确控制等优异性能的脉冲光源,可用于其它光源无法实现的许多前沿科学技术研究。而现在同步辐射已经成为一个重要的科学研究平台,它的应用领域已经覆盖了物理、化学、生物、材料、医药、地质等众多领域,已经成为衡量一个国家科研水平的重要标准。
1 同步辐射特点
同步辐射的主要设备,包括储存环、光束线和实验站。储存环使高能电子在其中持续运转,是产生同步辐射的光源;光束线利用各种光学元件将同步辐射引出到实验大厅,并“裁剪”成所需的状态,如单色、聚焦,等;实验站则是各种同步辐射实验开展的场所。同步辐射光源是人类发现的第四代光源。与前三种光源相比,它具有诸多优点:
1.1 频谱分布宽广
收稿日期:2005-10-15
作者简介:谭伟石(1970—),男,湖南安化人,副教授。
DOI:10.16101/https://www.doczj.com/doc/2417197019.html, https://www.doczj.com/doc/2417197019.html,32-1749/z.2006.02.020
图1 同步辐射光源光谱分布。图中对比给出了实验室X 射线光源的亮度和国际上不同不同同步辐射装置的能谱分布、亮度分布等。同步辐射的波长分布是连续的,覆盖了红外、
可见、紫外和X 光波段,是目前唯一能覆盖这样宽
的频谱范围又能得到高亮度的光源。利用单色器
可以随意选择所需要的波长,进行单色光的实验。
同步辐射光谱范围是由加速器中的电子的能量和
弯转半径决定的。电子的能量越高,同步辐射的特
征波长越短。北京同步辐射的电子能量为2.5GeV ,
弯转半径为10.345m ,特征能量为3.31ke V ;合肥同
步辐射的电子能量为0.8Ge V ,弯转半径2.222m ,特
征能量为0.517keV 。
1.2 高亮度
同步辐射与实验室转靶X 光源相比,同步辐射
光源的亮度比实验室X 射线光源连续谱部分强106
-1011倍;比X 射线光源的特征谱强度强103-10
8
倍。自20世纪60年代中期以来,同步辐射光源的
亮度已经增加了10多个数量级。目前我国上海同
步辐射光源设计的亮度位于世界先进行列。在以
往的研究中,如用实验室X 射线光源获得一幅晶体
缺陷结构的形貌照片,通常需要几十小时的暴光时
间,但利用同步辐射光源拍摄同样一幅晶体缺陷结
构的照片仅需几秒至几十秒,工作效率提高了几万
倍。高亮度的特性决定了同步辐射光源可以用来
做许多常规光源所无法进行的工作。
1.3 高准直性
同步辐射基本上是在电子轨道平面中沿轨道
的切线方向引出的,当北京同步辐射装置在2.
2Ge V 运行时,其垂直张角仅为0.5秒(通常实验室
X 射线光源的发散角为0.1°或更高,而高分辨X 射线衍射仪的发散角为10秒。利用同步辐射光学元件引出的同步辐射光具有高度的准直性,经过聚焦,可大大提高同步辐射光的亮度,可进行极小样品和材料中微量元素的研究。
1.4 高偏振度
在电子轨道平面发出的同步辐射是完全线偏振的,偏振向量在轨道平面中。电子轨道平面上下发出的同步辐射则具有椭圆偏振,可用来研究样品中特定参数的取向问题,如利用同步辐射的偏振特性研究磁性材料中的磁矩或与磁相关的问题。
1.5 时间结构
电子在储存环中是以束团的形式运动的,因此发出的同步辐射不是连续的,而是包含电子运动的时间结构或特定的脉冲结构。脉冲宽度(对应着电子束团的长度)约为ps 量级,脉冲间隔(对应电子束团之间的距离)约为ms 量级。利用这种特性,可研究与时间有关的化学反应、物理激发过程、生物细胞的变化等。
1.6 洁净的光源
同步辐射是在10-11托的超高真空环境中产生的,没有灯丝、隔离物质等带来的污染。这一性质对于从事表面科学、计量学研究与应用特别重要。从1947年第一次发现同步辐射到现在,同步辐射装置的建造及其研究、应用,经历了三代的发展。98常熟理工学院学报 2006年
第一代同步辐射光源是在20世纪70年代世界各国为高能物理研究建造的储存环和加速器上“寄生的”运行的。很快地,不仅物理学家,而且化学家、生物学家、冶金学家、材料科学家、医学家和几乎所有学科的基础研究及应用研究的专家,都从这个新出现的光源看到巨大的机会。然而,在对储存环性能的要求上,同步辐射的用户与高能物理学家的观点是矛盾的,主要表现在由电子束的发射度所决定的同步辐射的亮度上。它使同步辐射的用户们要求建造专门为同步辐射的应用而设计的第二代同步光源。发射度由第一代装置的几百nm .rad 降低到第二代同步光源的50-150nm .rad 。北京同步辐射实验室就属于第一代同步辐射光源,它的水平发射度为390nm .rad 。20世纪80年代出现的第二代光源是专门为同步辐射应用建造的加速器,储存环的磁结构以Chasman -Gr een lattice 为特征。合肥国家同步辐射实验室就属于第二代专用光源。20世纪90年代开始大量出现的第三代光源则以小发射度及采用大量的插入件为特征。第三代同步辐射光源的储存环的发射度一般为10nm .rad 量级,借助于安装大量的插入件(波荡器和扭摆器),产生准相干的同步辐射光,这不但使光谱的耀度再提高几个数量级,而且可以灵活地选择光子的能量和偏振性(左旋圆、右旋圆、水平线、垂直线,等等)。第三代同步辐射光源的亮度比最亮的第二代光源至少高100倍,比通常实验室用的最好的X 光源要亮一亿倍以上。它使得同步辐射应用从过去静态的、在较大范围内平均的手段扩展为空间分辨的和时间分辨的手段,这就为众多的学科和广泛的技术应用领域带来前所未有的新机遇。日本的Spring -8是目前世界上能量最高的同步辐射光源,达到8Ge V 。目前我国在建的上海光源就属于第三代光源。2 同步辐射的主要运用
目前,同步辐射主要研究热点有:
2.1 同步辐射在生物学中的应用。
建立和发展应用同步辐射的生物大分子晶体结构数据采集,多波长反常散射实验和多光束同步辐射X 射线衍射实验所需的数据分析方法及相应的分析软件;
利用同步辐射光源进行结构生物学研究,包括晶体衍射数据的收集;应用单波长和多波长收集晶体的衍射数据;生物大分子晶体结构的测定和分析;
以真空紫外圆二色实验站为依托建立研究蛋白质二级结构的条件和实验方法。
2.2 对新型功能材料及光化学过程开展多种谱学研究;重点开展以下几个研究方向的工作。
稀土发光材料研究。重点研究稀土离子在VUV 区的高激发态,以及通过“量子剪裁”探索高量子效率,高能量效率的新稀土材料。
短波段信息功能材料和宽禁带(紫光-紫外光)材料与材料物理。对电子结构与原子几何结构开展综合研究。
纳米结构研究。通过分子束外延技术、化学气相传输等方法制备纳米材料,并利用同步辐射光源研究纳米材料结构和性能。
氧化物铁电性和巨磁阻现象的内在联系及物理本质。如研究电子强关联相互作用及电子态,特别是电子自旋态。
磁性薄膜材料研究。用SXMCD 研究稀土、过渡金属薄膜多层结构中指定元素的磁学性质,电子自旋和轨道磁矩及相互作用。
环境科学研究。利用同步辐射研究燃烧机理与大气污染;开展含氯氟烃及含溴甲烷真空紫外光电离研究,以期获得大气臭氧层破坏的机理。
2.3 用于微电子机械系统(ME MS )的新材料和相关基础研究。
微电子机械系统的研究具有极大的学科交叉性,微型元器件的制造涉及到设计、材料、制造、测试、控制、能源以及连接等技术。同时还涉及到材料学、物理学、化学、生物学、微光学和微电子学等学科。ME MS 技术对现代工业的发展具有极大的挑战性。重点研究:微电子机械制作技术及新方法研究;
99第2期 谭伟石,蔡宏灵,吴小山:同步辐射光源简介
100常熟理工学院学报 2006年
用于环境科学、化学工业的ME MS(lab-on-chip)研制及相关材料研究;
微器件的微摩擦学、自润滑机理及表面特性研究。
2.4 开展发现和优化新材料集成组合技术(combinatorial技术)研究。
集成组合技术旨在把大量不同的材料“集成”在一块“材料芯片”上,并进行快速的物性检测,而同步辐射能够很好地满足这种快速物性检测的要求。重点针对以下几种材料,发展材料芯片制备新技术和材料芯片物理性能(光、磁、介电性能)的快速筛选。
2.5 发展同步辐射光束线技术和光学元件、新实验方法、新型探测器。
中国大陆地区目前有北京同步辐射实验室(B SRF),合肥国家同步辐射实验室(NSRL),在建上海光源(SSRF),分别属于第一、第二和第三代光源。
北京同步辐射装置(B SRF)是北京正负电子对撞机国家实验室的一部分,是一个向社会开放的大型公共科研设施。B SRF拥有11个实验站,可提供从真空紫外到硬X波段的同步辐射光,提供形貌术、衍射、小角散射、漫散射、微量微区荧光分析、吸收精细结构、光电子能谱、圆二色谱、刻度和计量、X射线微细加工等分析和加工技术,可以为物理学、化学化工、材料科学、生物学、医学、地学、环境科学、微电子学、计量学等学科的基础研究和应用基础研究提供强有力的实验研究手段。北京同步辐射装置贯彻“开放、联合、开拓、创新”八字方针,对全国科研单位、高等院校和企业全面开放。1991年以来,接待了200多个用户单位的800多个研究课题。研究项目涉及凝聚态物理、材料科学、化学化工、环境科学、高压物理、生物医学、地球科学、剂量学、地质资源和考古、软X光学、微电子技术等领域。
国家同步辐射实验室坐落在安徽合肥中国科技大学西校园中,这是国家计委批准建设的我国第一个国家级实验室。实验室拥有的同步辐射光源是目前国内高校中唯一一台大科学装置和国家级实验研究平台。国家同步辐射实验室建有我国第一台以真空紫外和软X射线为主的专用同步辐射光源。其主体设备是一台能量为800Me V、平均流强为100-300m A的电子储存环,用一台能量200MeV的电子直线加速器作注入器。来自储存环弯铁和扭摆磁铁的同步辐射特征波长分别为2.4nm和0.5nm。国家同步辐射实验室现建有X射线光刻、红外与远红外、LI GA、X射线衍射与散射、扩展X光吸收精细结构、燃烧、X射线显微术、原子与分子物理、表面物理、软X射线磁性圆二色、光电子能谱、真空紫外光谱、光声与真空紫外圆二色光谱、光谱辐射标准与计量等14条光束线和相应的实验站。国家同步辐射实验室是向国内外用户开放的国家级共用实验室,现有注册用户150余家。
上海同步辐射装置由中科院和上海市政府共同向国家建议并将在张江高科技园区内落户,建成后为中能第三代同步辐射光源,其电子束能量为3.5GeV,仅次于美、日和欧洲共同体的3台高能光源。上海同步辐射装置除了具有第三代同步辐射光源共同的特性之外,还具有:(1)高效性:总共将建设近50条光束线和上百个实验站,所有这些实验站都是为准确探测同步辐射光与实验样品的各种相互作用而精心设计的。首批拟建的7条光束线、实验站和4个后备实验站已于1999年底通过了国内外的专家评审,它们是:硬X射线生物大分子晶体学、硬X射线吸收精细结构(X AFS)、硬X射线高分辨衍射与散射、硬X射线微聚焦及应用、医学应用、软X射线相干显微学、L IGA及光刻,以及红外等后备实验站。今后,上海同步辐射装置将陆续向广大用户提供扫描光电子能谱、扫描透射X射线显微、X射线荧光显微、X射线非弹性散射等实验站。向用户的供光机时将超过5000小时/年,每天可容纳几百名来自海内外不同学科领域或公司企业的科学家/工程师,日以继夜地在各自的实验站上同时使用同步辐射光。(2)灵活性:上海同步辐射装置可运行于单束团、多束团、高通量、高亮度和窄脉冲等多种模式,可依据用户需求快速变换运行模式,以满足用户的多种需求。
(3)前瞻性:上海同步辐射装置的科学寿命至少30年,电子直线加速器同时用于发展深紫外区高增益自由电子激光。上海光源预计2010年前建成、交付用户使用。它的建成必将大大提高我国同步辐射的研究和应用水平。
参考文献:
[1] 马礼敦,杨福家.同步辐射应用概论[M ].上海:复旦大学出版社,2001.A Brief Introduction of Synchrotron Radiation
TA N W ei _shi 1,CA I H ong _ling 2,W U Xiao _shan
2(1.Department of Applied Physics and M aterials Chemis try Laborat ory ,Nanjing University of Science and Tec hnology ,Nanj ing 210094,China ;
2.National Laboratory of Solid State Micros tructures ,Nanj ing Uni vers ity ,Nanjing 210093,China )A bstract :In this paper ,we have described the conception ,the features of synchrotron radiation .The development of syn -chrotr on radiation in our countr y is also introduced .
Key words :Synchrotron radiation source ;Features of synchrotron radiation ;development of synchrotr on radiation (上接96页)
用X 射线荧光光谱法可较好的测量分析出粉煤灰样品中有非六价的S
+6的存在,S 价态变化峰位的变化较明显、灵敏,效果较好,也很直观,是一种简单快捷的办法。
本实验结果从另一方面说明用X 射线荧光光谱法在价态领域也能起到好的作用,还可以与电子能谱、X
射线衍射等仪器相互补充,取长补短。
参考文献:
[1] 李瑞城.X 射线光谱分析与应用[M ].国防工业出版社,1983.
[2]
扬.二氧化硫减排技术与烟气脱硫工程[M ].冶金工业出版社,2004.
[3] 吉昂,陶光仪.X 射线荧光光谱分析[M ].科学出版社,2003.The introduction of several X _ray diffraction techniques
LI U Di ,W U Suo _zhen
(Nanjing University ,Res Ctr Anal &Measurements ,Nanjin g 210093,China )
A bstract :W e instroduce X _ray diffraction is one of the most important research techniques which can alanyze the material structures .In this article we emphatically introduce several developing X _ray diffraction techniques rencently .Key words :introduction ;X _ray diffraction ;techniques 101
第2期 谭伟石,蔡宏灵,吴小山:同步辐射光源简介
原子能科学技术990108 原子能科学技术 Atomic Energy Science And Technology 1999年 第33卷 第1期 Vol.33 No.1 1999 第三代同步辐射光源HELS的设计研究 金玉明 刘祖平 田宝瑛 贾启卡 赵爱华 周安奇 李永军 叙述了第三代同步辐射光源HELS的设计研究，包括1台能量为7 GeV的光源储存环，1台7 GeV的电子同步加速器注入器和1台450 MeV的电子直线加速器预注入器。光源储存环的束流发射度达到2.33 nm*rad，是目前世界上现有的同样能量的光源储存环的发射度的三分之一左右。从储存环的插入元件波荡器(Undulator)引出的同步光的亮度达到1020(即在s-1*mm-2*mrad-2/0.1 %带宽内的光子数)，比目前国际上同样能量光源的亮度高1～2个数量级。 关键词 同步辐射光源 储存环 束流发射度 亮度 中图法分类号 TL503.3 DESIGN STUDY FOR HELS, THIRD GENERATION SYNCHROTRON RADIATION LIGHT SOURCE Jin Yuming Liu Zuping Tian Baoying Jia Qika Zhao Aihua Zhou Anqi Li Yongjun (National Synchrotron Radiation Laboratory, University of Science and Technology of China, Hefei, 230029) ABSTRACT The paper discribes design study of third generation synchrotron radiation light source, high energy light source (HELS). It includes a light source storage ring of 7 GeV, an electron injector synchrotron of 7 GeV and a preinjector linac of 450 MeV. The beam emittance of the storage ring is 2.33 nm*rad, that is about one third of the existing light source of similar energy in the world. The brilliance of the synchrotron radiation from undulators can reach 1020(photons*s-1*mm-2*mrad-2/0.1 %BW); 1～2 orders higher than the existing light sources. Key words Synchrotron radiation light source Storage ring Beam emittance Brilliance 80年代末到90年代初世界上陆续建成了8台第三代同步辐射光源(第三代同步辐射光源指束流发射度低、出光主要靠双插入元件的辐射)。到本世纪末，全世界将会有10余台第三代同步辐射光源运行［1，2］。这些光源可分为两类：一类能量范围为0.8～2 GeV，属于真空紫外和软X射线的同步辐射光源；另一类能量范围为6～8 GeV，属于硬X射线的同步辐射光源［3］。我国在80年代末相继建成了北京正负电子对撞机BEPC (2.5 GeV，第一代光源)和合肥光源HLS(0.8 GeV，第二代)，90年代初又有台湾省的SRRC(1.3 GeV，第三代)开始运行。加上正在设计的上海的SSRF(2.2 GeV，第三代)，到下世纪初我国将有4台2.5 GeV以下的储存环光源，其中两台为第三代光源。1983年美国file:///E|/qk/yznkxjs/yznk99/yznk9901/990108.htm（第 1／8 页）2010-3-23 14:09:23
第十五章 同步辐射原理与应用简介§ 周映雪 张新夷 目 录 1. 前言 2．同步辐射原理 2.1 同步辐射基本原理 2.2 同步辐射装置：电子储存环 2.3 同步辐射装置：光束线、实验站 2.4 第四代同步辐射光源 2.4.1自由电子激光（FEL） 2.4.2能量回收直线加速器（ERL）同步光源 3. 同步辐射应用研究 3.1 概述 3.2 真空紫外（VUV）光谱 3.3 X射线吸收精细结构（XAFS） 3.4 在生命科学中的应用 3.5 同步辐射的工业应用 3.6 第四代同步辐射光源的应用 4．结束语 参考文献 §《发光学与发光材料》（主编：徐叙瑢、苏勉曾）中的第15章：”同步辐射原理与应用 简介”，作者：周映雪、张新夷，出版社：化学工业出版社 材料科学与工程出版中心；出版日期：2004年10月。
1. 前言 同步辐射因具有高亮度、光谱连续、频谱范围宽、高度偏振性、准直性好、有时间结构等一系列优异特性，已成为自X光和激光诞生以来的又一种对科学技术发展和人类社会进步带来革命性影响的重要光源，它的应用可追溯到上世纪六十年代。1947年，美国通用电器公司的一个研究小组在70MeV的同步加速器上做实验时，在环形加速管的管壁，首次迎着电流方向，用一片镜子观测到在电子束轨道面上的亮点，而且发现，随加速管中电子能量的变化，该亮点的发光颜色也不同。后来知道这就是高能电子以接近光速在作弯曲轨道运动时，在电子运动轨道的切线方向产生的一种电磁辐射。图1是当时看到亮点的电子同步加速器的照片，图中的箭头指出亮点所在位置。那时，科学家还没有意识到这种同步辐射其实是一种性能无比优越的光源，高能物理学家抱怨，因为存在电磁辐射，同步加速器中电子能量的增加受到了限制。大约过了二十年的漫长时间，科学家（非高能物理学家）才真正认识到它的用处，但当时还只是少数科学家利用同步辐射光子能量在很大范围内可调，且亮度极高等特性，对固体材料的表面开展光电子能谱的研究。随着同步辐射光源和实验技术的不断发展，越来越多的科学家加入到同步辐射应用研究的行列中来，同步辐射的优异特性得到了充分的展示，尤其是在红外、真空紫外和X射线波段的性能，非其他光源可比，很多以往用普通X光、激光、红外光源等常规光源不能开展的研究工作，有了同步辐射光源后才得以实现。到上世纪九十年代,同步辐射已经在物理学、化学、生命科学、医学、药学、材料科学、信息科学和环境科学等领域，当然也包括发光学的基础和应用基础研究，得到了极为广泛的应用。目前，无论在世界各国的哪一个同步辐射装置上，对生命科学和材料科学的研究都具
第20卷第2期2006年3月 常熟理工学院学报 Journal of Changshu Institute of Technology Vol.20No.2 Mar.2006同步辐射光源简介 谭伟石1,蔡宏灵2,吴小山2 (1.南京理工大学理学院应用物理系,江苏南京 210094; 2.南京大学固体微结构实验室,江苏南京 210093) 摘 要:简要介绍了同步辐射概念、同步辐射光源的特点及我国同步辐射光源发展的现状。 关键词:同步辐射光源;同步辐射特点;发展现状 中图分类号:TL8O43 文献标识码:A 文章编号:1008-2794(2006)02-0097-05 著名的物理学家杨福家先生概括了人类文明史上影响人类生活的光源的进展,分为四类[1]:第一类光源是1879年美国发明家爱迪生发明的电光源。不言而喻,人类现在的生活与文明离不开电光源,它使人类战胜了黑暗。 第二类光源是1895年德国科学家伦琴发现的X射线源。“X”是“未知”的符号,但是这种神秘莫测的、肉眼看不见的X光从被发现的时候就展现了它的魅力和对人类的巨大影响。 第三类光源是20世纪60年代美国与前苏联一批科学家创造的激光光源。目前激光的应用已经进入千家万户。如我们家庭中的激光唱片,超市的收款机所用的激光扫描器等,当然也有用于激光核聚变的大功率激光设备等,对人类的生活带来了巨大变化。 第四类光源就是同步辐射光源。1947年在美国纽约州Schenectady市通用电气公司实验室的一台能量为70Me V的同步加速器上,首次观察到一种强烈的辐射,这种辐射便被称为“同步辐射”。同步辐射是速度接近光速的带电粒子在磁场中沿弧形轨道运动时放出的电磁辐射。由于同步辐射消耗了能量,妨碍了高能粒子能量的提高,所以当时一直被认为是个祸害,没有得到重视。但是,人们很快便了解到同步辐射是具有从远红外到X光范围内的连续光谱、高强度、高度准直、高度极化、特性可精确控制等优异性能的脉冲光源,可用于其它光源无法实现的许多前沿科学技术研究。而现在同步辐射已经成为一个重要的科学研究平台,它的应用领域已经覆盖了物理、化学、生物、材料、医药、地质等众多领域,已经成为衡量一个国家科研水平的重要标准。 1 同步辐射特点 同步辐射的主要设备,包括储存环、光束线和实验站。储存环使高能电子在其中持续运转,是产生同步辐射的光源;光束线利用各种光学元件将同步辐射引出到实验大厅,并“裁剪”成所需的状态,如单色、聚焦,等;实验站则是各种同步辐射实验开展的场所。同步辐射光源是人类发现的第四代光源。与前三种光源相比,它具有诸多优点: 1.1 频谱分布宽广 收稿日期:2005-10-15 作者简介:谭伟石(1970—),男,湖南安化人,副教授。 DOI:10.16101/https://www.doczj.com/doc/2417197019.html, https://www.doczj.com/doc/2417197019.html,32-1749/z.2006.02.020
1 同步辐射光源的原理和发展历史 同步辐射是电子在作高速曲线运动时沿轨道切线方向产生的电磁波，因是在电子同步加速器上首次观察到，人们称这种由接近光速的带电粒子在磁场中运动时产生的电磁辐射为同步辐射，由于电子在图形轨道上运行时能量损失，故发出能量是连续分布的同步辐射光。关于由带电粒子在圆周运动时发出同步辐射的理论考虑可追溯到1889年Lienard的工作，进一步的理论工作由Schott， Jassinsky， Kerst及Ivanenko， Arzimovitch和Pomeranchuk等直至1946年才完成，Blewett的研究工作首次涉及同步辐射对电子加速器操作的影响，并观察到辐射对电子轨道的影响，Lee和Blewett较详细地给出了发展史的评论。 至今，同步辐射光源的建造经历了三代，并向第四代发展。 （1）第一代同步辐射光源是在为高能物理研究建造与电子加速器和储存环上的副产品。 （2）第二代同步辐射光源是专门为同步辐射的应用而设计建造的，美国的Brokhaven国家实验室（BNL）两位加速器物理学家Chasman和Green[1]把加速器上使电子弯转、散热等作用的磁铁按特殊的序列组装成 Chasman2Green 阵列(Lattice，这种阵列在电子储存环中采用标志着第二代同步辐射的建造成功。 （3）第三代同步辐射光源的特征是大量使用插入件（Inserction Devices），即扭摆磁体（Wiggler）和波荡磁体（Undulator）而设计的低发散度的电子储存环。 表1为三代同步辐射光源的重要参数比较，其中表征性能的指标是同步辐射亮度，发散度以及相干性。 表1 三代同步辐射光源主要性能指标的比较

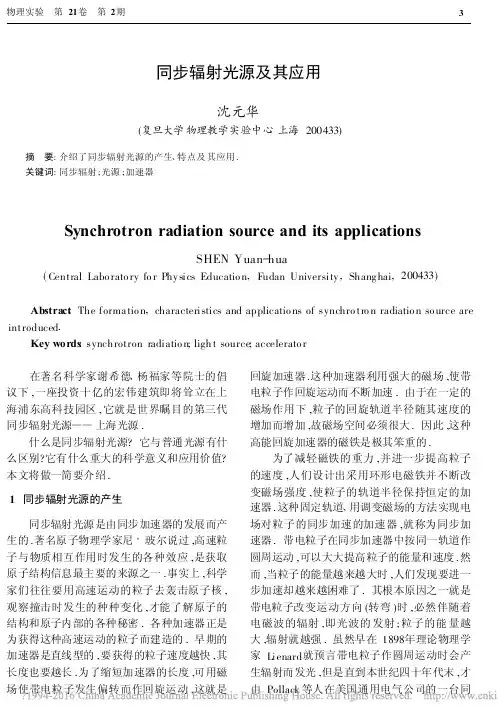

同步辐射光源及其应用 沈元华 (复旦大学物理教学实验中心上海200433) 摘 要:介绍了同步辐射光源的产生、特点及其应用. 关键词:同步辐射;光源;加速器 Synchrotron radiation source and its applications SHEN Yuan-hua (Central Labo rato ry fo r Phy sics Educatio n,Fudan University,Shang hai,200433) Abstract:The forma tio n,characteristics and applicatio ns of synchro tro n radiatio n so urce are introduced. Key words:synchrotron radiatio n;ligh t source;accelerato r 在著名科学家谢希德、杨福家等院士的倡议下,一座投资十亿的宏伟建筑即将耸立在上海浦东高科技园区,它就是世界瞩目的第三代同步辐射光源——上海光源. 什么是同步辐射光源?它与普通光源有什么区别?它有什么重大的科学意义和应用价值?本文将做一简要介绍. 1 同步辐射光源的产生 同步辐射光源是由同步加速器的发展而产生的.著名原子物理学家尼·玻尔说过,高速粒子与物质相互作用时发生的各种效应,是获取原子结构信息最主要的来源之一.事实上,科学家们往往要用高速运动的粒子去轰击原子核,观察撞击时发生的种种变化,才能了解原子的结构和原子内部的各种秘密.各种加速器正是为获得这种高速运动的粒子而建造的.早期的加速器是直线型的,要获得的粒子速度越快,其长度也要越长.为了缩短加速器的长度,可用磁场使带电粒子发生偏转而作回旋运动,这就是回旋加速器.这种加速器利用强大的磁场,使带电粒子作回旋运动而不断加速.由于在一定的磁场作用下,粒子的回旋轨道半径随其速度的增加而增加,故磁场空间必须很大.因此,这种高能回旋加速器的磁铁是极其笨重的. 为了减轻磁铁的重力,并进一步提高粒子的速度,人们设计出采用环形电磁铁并不断改变磁场强度,使粒子的轨道半径保持恒定的加速器.这种固定轨道、用调变磁场的方法实现电场对粒子的同步加速的加速器,就称为同步加速器.带电粒子在同步加速器中按同一轨道作圆周运动,可以大大提高粒子的能量和速度.然而,当粒子的能量越来越大时,人们发现要进一步加速却越来越困难了.其根本原因之一就是带电粒子改变运动方向(转弯)时,必然伴随着电磁波的辐射,即光波的发射;粒子的能量越大,辐射就越强.虽然早在1898年理论物理学家Lienard就预言带电粒子作圆周运动时会产生辐射而发光,但是直到本世纪四十年代末,才由Pollack等人在美国通用电气公司的一台同
