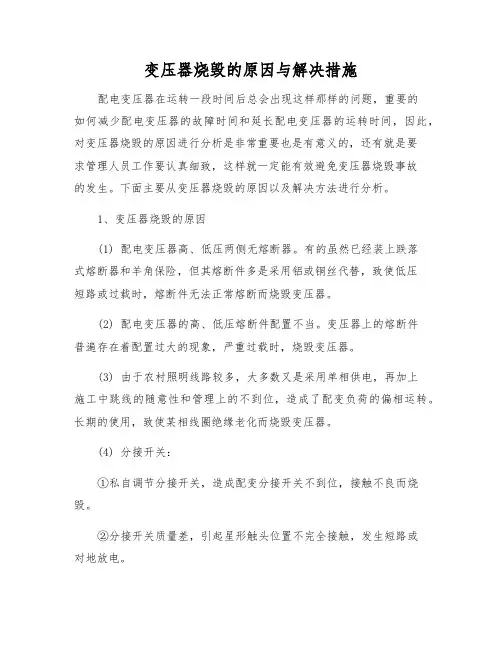

变压器烧毁的原因与解决措施
Causes and solutions of transformer burnout
变压器烧毁的原因与解决措施
导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。在安全管理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关系更直接，显得更为突出。
配电变压器在运行一段时间后总会出现这样那样的问题，重要
的如何减少配电变压器的故障时间和延长配电变压器的运行时间，
因此，对变压器烧毁的原因进行分析是十分重要也是有意义的，还
有就是要求管理人员工作要认真细致，这样就一定能有效避免变压
器烧毁事故的发生。下面主要从变压器烧毁的原因以及解决方法进
行分析。
1、变压器烧毁的原因
(1)配电变压器高、低压两侧无熔断器。有的虽然已经装上跌落
式熔断器和羊角保险，但其熔断件多是采用铝或铜丝代替，致使低
压短路或过载时，熔断件无法正常熔断而烧毁变压器。
(2)配电变压器的高、低压熔断件配置不当。变压器上的熔断件
普遍存在着配置过大的现象，严重过载时，烧毁变压器。
(3)由于农村照明线路较多，大多数又是采用单相供电，再加上
施工中跳线的随意性和管理上的不到位，造成了配变负荷的偏相运行。长期的使用，致使某相线圈绝缘老化而烧毁变压器。
(4)分接开关：
①私自调节分接开关，造成配变分接开关不到位，接触不良而烧毁。
②分接开关质量差，引起星形触头位置不完全接触，发生短路或对地放电。
(5)渗油是变压器最为常见的外表异常现象。由于变压器本体内充满了油，各连接部位都有胶珠、胶垫防止油的渗漏。经过长时间的运行，会使变压器中的某些胶珠、胶垫老化龟裂而引起渗油。从而导致绝缘受潮后性能下降，放电短路，烧毁变压器。
(6)配电变压器的高、低压线路大多数是由架空线路引入，由于避雷器投运不及时或没有安装10kV避雷器。造成雷击时烧毁变压器。
(7)铁芯多点接地。
(8)当配电变压器低压侧发生接地、相间短路时，将产生一个高
于额定电流20～30倍的短路电流，这么大的电流作用在高压绕组上，线圈内部将产生很大的机械应力，这种机械应力将导致线圈压缩。短路故障解除后应力也随着消失，线圈如果重复受到机械应力的作用，其绝缘胶珠、胶垫等就会松动脱落；铁心夹板螺栓也会松动，高压线圈畸变或崩裂。另外，也会产生高温，从而导致变压器在极短的时间内烧毁。
(9)人为的损坏：
①变压器的引出线是铜螺杆，而架空线一般多采用铝芯胶皮线，铜铝之间很容易产生电化腐蚀。
②套管闪络放电也是变压器常见的异常现象。
2解决的措施
(1)在新建时，应及时安装高、低压熔断器。在变压器运行中，发现熔断器烧毁或被盗后应及时更换。
(2)高、低压熔断件的合理配置：
①容量在100kVA以上的变压器要配置(1.5～2.0)额定电流的熔断件。
②容量在100kVA以下的变压器要配置(2.0～3.0)额定电流的熔断件。
③低压侧熔断件应按额定电流稍大一点选择。
(3)加强用电负荷实测工作，在高峰期来临时用钳型电流表对每台配变负荷情况进行测量，合理调整负荷，避免配变三相不平衡运行。
(4)对于10kV配变低压侧电压在+7%～-10%范围之内，一般不允许调节分接开关。调节分接开关时，要由修试技术人员试验调整。
(5)定期检查三相电流是否平衡或超过额定值。如三项负荷电流严重失衡，应及时采取措施调整。
(6)在每年的雷雨季节来临之前，应把所有配电变压器上的避雷器送往修试部门进行检测，试验合格后及时安装。
(7)在投运前应做好以下检测工作：
①带负荷分、合开关三次，不得误动。
②用试验按钮试验三次，应正确动作。
③用试验电阻接地试验三次，应正确动作。
(8)定期清理配电变压器套管表面的污垢：检查套管有无闪络痕迹，接地是否良好，接地所用的引线有无断股、脱焊、断裂现象。用兆欧表检测接地电阻不得大于4Ω。
总之，配电变压器的运行好坏是与管理有着密不可分的关系。在工作中，只要管理人员工作细致，就一定能有效地避免配电变压器烧毁事故的发生。
