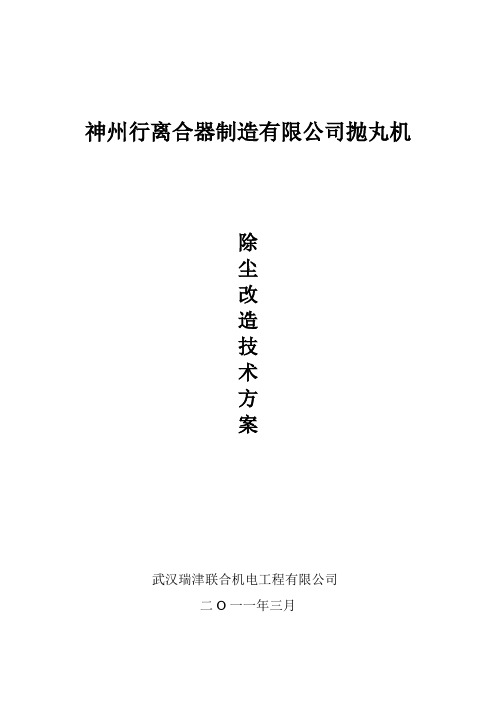

神州行离合器制造有限公司抛丸机
除
尘
改
造
技
术
方
案
武汉瑞津联合机电工程有限公司
二O一一年三月
一、公司简介
公司整体效果图
武汉瑞津联合机电工程有限公司位于武汉市江夏区黄金工业园，占地10亩，有效厂房面积3600㎡，注册资本370万元，总投资额1060万元。
公司主营项目为工业空气净化设备及成套系统工程的制造及安装。
公司拥有优秀的团队，过硬的技术，优质的管理体系。公司以“用心付出、创造双赢”为经营理念，以“人才高素质、企业高效率”及专业化为导向，依托美国唐纳森等世界一流公司的先进设计理念和制造技术，秉承其技术核心能力，采用其主体设备，致力于相关机电系统工程的设计、制作与安装，力求打造技术先进、性能卓越、价格低廉、富有竞争能力的高性价比的产品，服务于产业界。
本公司以为广大用户提供品质优秀的焊割设备、配件及工业除尘成套项目，以优良的售后服务为己任，坚持诚实、守信的原则，追求人才高素质、产品高质量、服务高水平、企业高效率。本公司迄今已成功地进行过焊接、等离子切割、非金属加工、铸造、机加工、预处理等生产环境的改善，为用户提供经济、实用、可靠的解决方案。
二、现状及要求
根据前期技术交流及现场观察，抛丸机生产区域如图所示。三台抛丸机原来自带除尘设备由于各种原因，除尘效率大为降低，基本不能满足
生产卫生要求。
现有除尘器为小型布袋除尘器，不带自动清灰装置。且采取室内排放。
根据布袋除尘器的国家通用排放指标100mg/m3来计算，布袋除尘器的排放适合室外排放。同时由于除尘器不带自动清灰装置，加大了设备的维护保养难度，且使得设备的使用寿命降低。
三、除尘改造方案描述
1、概述、
根据抛丸机生产区域布置，在生产空间相对紧张的前提下，根据原设备设定的除尘参数。拟更换三台抛丸机所附带的除尘器及附属管路。然后在抛丸机外的其它区域，配备一台强力工业吸砂式除尘器，将生产中产生的其它地面粉尘进行收集。
2、系统布置：
系统布置如图所示。
700900
1732
30
150
1100
1000
2300
3、设备配置
按上述方案，抛丸机除尘系统所需配置如下：
1）RJLT-04立式滤筒式除尘器：由于抛丸机产生的粉尘量相对较大，因此在除尘器前添置一台大颗粒集尘箱，先期收集大部分粉尘，其它微小粉尘经高精度滤筒过滤，达标后室内排放，室内排放指标10~20mg/m3。比布袋除尘器排放指标提高两倍以上。设备设计脉冲反吹清灰，确保设备稳定的过滤精度。处理风量3800~6000m3/h ，设备功率4Kw 。所需设备一台。 2）RJLT-04-3立式滤筒式除尘器：本设备是RJLT-04立式滤筒式除尘器的改进型，专门针对同类型工况但粉尘量略小的除尘系统。同样在除尘器前添置一台大颗粒集尘箱，先期收集大部分粉尘，其它微小粉尘经高精度滤筒过滤，达标后室内排放，室内排放指标10~20mg/m3。比布袋除尘器排放指标提高两倍以上。设备设计脉冲反吹清灰，确保设备稳定的过滤精度。处理风量2700~3800m3/h ，设备功率3Kw 。所需设备二台。 3）RJXS-03吸砂式除尘器：本设备是为工业车间地面重型粉尘收集
而设计。适合抛丸、喷砂地面散落粉尘及窄小区域的粉尘收集。设备设计人工清灰，方便设备的移动。设备处理风量800~1100m3/h，设备功率2.2Kw。所需设备一台。
3）除尘风管：立式除尘器进风管采用φ250~300风管，出风采取室内排放。
4）进出口接头：与接口连接的变径接头
5）捕集罩：根据实际状况制作合适的捕集罩。
4、设备技术参数表
名称主要性能及结构参数
除尘主机RJLT-04立式滤筒除尘器
滤材竖装PTFE覆膜滤筒
过滤面积92m2
过滤风量6000m3/h
过滤效率99.90%
清灰控制系统时间控制脉冲控制仪
电磁阀24V
压缩空气要求（清灰用）0.5m3/h 0.5~0.69MPa，干燥无油
设计温度-10--65℃
尺寸公差±5mm(主要尺寸公差) ±2mm(详
细尺寸公差)
体积1100*1000*2330
重量450Kg
机体颜色天蓝色
设备功率4Kw
名称主要性能及结构参数
除尘主机RJLT-04-3立式滤筒除尘器
滤材竖装覆膜PTFE滤筒
过滤面积92m2
过滤风量3800m3/h
过滤效率99.90%
清灰控制系统时间控制脉冲控制仪
电磁阀24V
压缩空气要求（清灰用）0.5m3/h 0.5~0.69MPa，干燥无油设计温度-10--65℃
尺寸公差±5mm(主要尺寸公差) ±2mm(详
细尺寸公差)
体积1000*1000*2330
重量400Kg
机体颜色天蓝色
设备功率3Kw
名称主要性能及结构参数
除尘主机RJXS-03工业强力吸砂式滤筒除尘器
滤材横装PTFE覆膜滤筒
过滤面积30m2
过滤风量1100m3/h
过滤效率99.90% 清灰控制系统
电磁阀
压缩空气要求（清灰用）
设计温度-10--65℃
尺寸公差±5mm(主要尺寸公差) ±2mm(详
细尺寸公差)
体积900*700*1732
重量180Kg
机体颜色天蓝色
设备功率 2.2Kw
5、设计所依据的标准
设计所参考的相关标准及规范：
1.GB16297-96 大气污染物综合排放标准
2.GB/T522611-96 工业机械电气设备通用技术条件
3.GB3095-82 大气环境质量标准
抛丸也是一种机械方面的表面处理工艺的名称，类似的工艺还有喷砂和喷丸。抛丸是一个冷处理过程，分为抛丸清理和抛丸强化，抛丸清理顾名思义是为了去除表面氧化皮等杂质提高外观质量，抛丸强化就是利用高速运动的弹丸流连续冲击被强化工件表面。 它的优点是：按钢材用途可清理规定的除锈级别，并可获得均匀的完工表面；封闭式作业，无粉尘飞扬；适用于5mm以上钢板，宽扁钢和型钢；速度快，工作效率高，质量稳定。 可调整磨料的粗细、压缩空气压力的大小（即抛射的线速度）、抛丸的时间从而获得不同的抛丸光洁度和清理质量。 抛丸抛丸抛丸 入残余压应力，内表层生产残余拉应力；外表面粗糙度发生变化。影响：可提高材料/零件疲劳断裂抗力，防止疲劳失效，塑性变形与脆断，提高疲劳寿命。 抛丸使工件的表面达到一定的粗糙度，使工件变得美观，或者改变工件的焊接拉应力为压应力，提高工件的使用寿命。通过提高工件表面的粗糙度，也提高了工件后续喷漆的漆膜附着力。 抛丸这种工艺几乎用于机械的大多数领域，如修造船、汽车零部件、飞机部件、枪炮坦克表面、桥梁、钢结构、玻璃、钢板型材、管道内外壁防腐甚至道路表面等等行业。 抛丸清理在密封条件下进行，有吸尘装置，自动化涂漆，是效率很高的自动化流水线作业，它的优点是：按钢材用途可清理规定的除锈级别，并可获得均匀的完工表面；封闭式作业，无粉尘飞扬；适用于5mm以上钢板，宽扁钢和型钢；速度快，工作效率高，质量稳定。 可调整磨料的粗细、压缩空气压力的大小（即抛射的线速度）、抛丸的时间从而获得不同的抛丸光洁度和清理质量。 抛丸机主要由清理室、抛丸器总成、输送辊道、上料机构、卸料机构、螺旋输送器、提升机、维修平台、分离器、除尘系统及电控系统等组成。结构：主要有清理器，抛丸机总成，提升机，分离器，电气系统等组成。 抛丸机提供无与伦比的高性价比，是理想的清理设备。用迪砂抛丸机进行机械除锈，已在生产中获得了认可并得到广泛的应用。设备组合系统使工艺过程可靠，经济，确保了工件要求的清洁度。DISA抛丸机系统自动化程度高，配备用户指定的装料和卸料单元。整个系统可以作为独立的设备或整合到整个除锈和防腐处理生产线上。 本公司专业从事抛丸机的研发与设计、生产与制造，集销售和售后服务与一体，公司主要产品有：圆钢抛丸机、钢结构抛丸机、角铁抛丸机、钢管抛丸机、铸造吊钩，抛丸机，履带抛丸机，抛丸机及配件，除尘器、滤筒、合金钢丸、钢丝切丸、研磨丸、不锈钢丸、钢砂等产品，同时还回收二手抛丸机和出租抛丸机设备，我公司同时还负责抛丸机维修，公司产品优质，价格公道，服务周到，十年如一日服务于新老客户，主要客户群有铸造厂、机械厂、钢管厂、钢结构厂。 抛丸机维修抛丸机维修抛丸机维修
