消力池抗冲耐磨混凝土施工措施
一、工程概况
本施工过程中如何保证消力池过流表面的外观光滑、混凝土结构的整体性、抗冲耐磨混凝土的厚度是施工难点；如何确保过流表面抗冲耐磨混凝土浇筑符合设计要求是施工中的重点。
消力池的作用是通过水跃,将泄水建筑物泄出的急流转变为缓流,以消除动能的消能方式，因此消力池过流面混凝土结构的整体性就显得尤为重要。
水电站为提高消力池混凝土结构施工期在温度应力作用下的水平层面抗裂能力，为加强抗冲刷能力，现对消力池混凝土结构做如下调整：消力池段EL574高程以下3m厚混凝土（含2.1m厚C30三级配常态混凝土和0.9m厚HFC40F100W6二级配抗冲耐磨混凝土），为确保混凝土结构的整体性，在混凝土浇筑施工过程中应一次性整体上升，不得分层。
二、施工资源配置
2.1、施工设备资源配置
序号机械设备名称规格型号单位数量备注
1 陕汽奥龙20T 台 4
2 砼罐车6m3台 1
3 长臂反铲台 2
4 砼振捣器Φ100 台 4
5 电焊机14KW 台 4
6 门机MQ900B 台 1
2.2、施工人力资源配置
序号工种人数备注
1 现场管理人员 2
2 汽车司机 5
3 门机司机 2
4 模板工 2
5 浇筑工9
6 电焊工 3
7 长臂反铲司机 2
2.3、施工用电、水布置
用电考虑到电焊机、砼振捣器为380V，所以就近从工地380V接线点引至施工现场，现场配置配电柜；施工用水直接用水管从工地水阀接引至施工现场。
三、模板施工
3.1、模板不应与脚手架相联，避免引起模板变形和浇注过程中模板的不稳定。
3.2、安装侧模时应防止移位和凸出，墙身的侧模可设拉杆固定。
3.3、模板安装完毕后，应对其平面位置、顶部标高、节点联结、纵横向稳定性进行检查。其允许偏差必须符合规范要求。在施工过程中发现模板有移位和变形应及时纠正。
3.4、模板在安装过程中必须设置防倾覆设施。
四、混凝土的施工
4.1 混凝土的运输、入仓
（1）混凝土水平运输：主要采用6m3罐车和20t自卸汽车作为运输工具沿已形成的运输道路至受料平台。
（2）混凝土垂直运输：消力池段主要通过厂房下游的门机配置3m3混凝土吊罐入仓，另外在下游EL571平台上布置2台长臂反铲喂料辅助入仓。
4.2混凝土浇筑、振捣
（1）从EL573.1~EL574高程浇C30三级配常态混凝土，EL570.9~EL573.1浇HFC40F100W6二级配抗冲耐磨混凝土。根据
过流表面同一仓号有两种标号混凝土的特点，对运输车挂牌标识，避免了混凝土的混淆；在仓面模板划线标明分界位置，并在EL573.1高程采用钢管做样架标识（钢管底口高程为EL573.1），C30三级配常态混凝土高程不能高于钢管样架底口，由此来保证抗冲耐磨混凝土不低于设计厚度。
（2）浇筑采取从外到内的浇筑方式，先用台阶法浇筑常规混凝土，浇筑程序是从块体一端向另一端铺料，并逆水流方向长边方向以台阶形式向前推进，层厚50cm，台阶宽1m , EL573.1~EL574高程留出90cm的空间，先铺一层50cm厚的抗冲耐磨混凝土，振捣密实后，最后再浇一层40cm厚的抗冲耐磨混凝土，浇筑时呈锯齿状结合以保证过流表面抗冲耐磨混凝土的浇筑质量。施工时接头部位二次振捣，保证混凝土结合质量。
（3）使用插入式振动器时，移动间距不应超过振动器作用半径的1.5倍，与侧模保持50～100mm的距离，插入下层混凝土50～100mm。每一处振动完毕后，应边振动边徐徐提出，对每一振动部分必须振动到该部分混凝土密实为止，密实的标志是混凝土停止下沉，不再冒出气泡、表面呈现平坦、泛浆。应避免振动棒碰撞模板、钢筋及其他预埋件。
5.3混凝土收面
过流表面收面：过流表面需做抹面刮轨，刮轨采用φ20圆钢制作，其间距不得大于3m，直线段采用拉线方式对刮轨进行抄平。混
凝土收面由专人负责，底板面首先用方木刮尺放在刮轨上沿水流方向反复找平，从边上铲入混凝土浆填平表面凹处，直到整个表面大致平整，混凝土泌水基本完成后再用2～3米自制的铝合金刮尺来回刮动水泥混凝土表面的砂浆层进行找平，同时利用刮尺检查表面平整度≤2mm。混凝土初凝前及时拆除刮轨，用仓内混凝土填平刮轨留下的局部坑槽。然后搭设木板，人员站在木板上，先用木抹子初步压平，直到表面无气孔，光洁和平滑结束，再用铁抹子逐遍抹平、压光，直至表面光滑时止。
5.4混凝土养护
（1）混凝土浇筑完成后，及时洒水养护，以保持表面湿润。为防止抗冲耐磨混凝土表面水份丧失过快产生塑性裂缝，在混凝土表面外露面覆盖湿麻袋，养护时间不少于28天。混凝土终凝后进行流水养护，以便混凝土散热。
（2）模板与混凝土表面在模板拆除之前及拆除期间都应保持潮湿状态，其方法是让养护水流从混凝土顶面向模板与混凝土之间的缝渗流，以保持表面湿润，所有这些表面都应保持湿润，直到模板拆除，模板拆除后进行洒水养护。并有专人负责，作好养护记录。
5.5混凝土保护
（1）已浇的混凝土强度达到1.2Mpa后才准在仓面上操作。
（2）侧面模板应在混凝土强度能保证其棱角不因拆模而受损坏时，
方可拆，模棱角和突出部分应加强保护。
（3）重视过流表面的保护。所有混凝土工程在最终验收之前，还应加以维护及保护，以防损坏。
六、施工质量控制
6.1、施工测量
施工前，作好现场的测量放样工作，并及时与现场技术员及作业队负责人进行测量技术交底。
6.2、施工工艺方法控制
每个工序施工前由现场技术员进行自检后报请质检工程师及监理到现场进行检查，合格后进行下一步施工。严格按制定的工程质量标准和操作工艺组织施工。重点是控制混凝土的质量，施工中对混凝土的振捣要严加控制，保证混凝土的质量。
七、安全保证措施
7.1、施工现场的布置复合防火、防爆、防洪、防雷电等安全规定的要求。
7.2、现场道路平整、坚实、保持畅通，危险地点悬挂按照《安全色》和《安全标志》规定的标牌，夜间行人经过的坑设红灯警示，施工现场设置大幅安全宣传标语。
7.3、施工现场的临时用电符合安全规定。配电箱能防火、防雨、箱内不得存入杂物并设门加锁，专人管理。检修电气设备时停电作业，电源箱或开关握柄挂“有人操作，严禁合闸”的警示牌或设专人看管。
7.4、各种机械操作人员和车辆驾驶员，必须取得操作合格证，不准操作与证不相符的机械，不准将机械设备交给无本机操作证的人员操作。
7.5、机械设备在施工现场停放时，选择安全的停放地点。
7.6、严禁对运转中的机械设备进行维修、保养、调整等作业。7.7、行车危险地段，设置警告牌和车挡。
7.8、进行施工现场，人人戴安全帽。
八、环保措施
8.1、施工现场划分责任区，派专人负责，明确责任区管理责任。
8.2、现场设置临时卫生设施，做好现场卫生管理工作，生活垃圾要堆放在制定地点，按规定及时清理。
8.3、施工区域运输道路每天应派专人打扫，洒水，防止车辆行驶时扬尘。
8.4、在道路交叉口设置宣传标牌，标明工程概况、责任单位及责任人。
8.5、对全员职工进行文明施工重点教育，提高文明施工意识。
第二节泄洪工程施工方案 一、概述 消力池及海漫：洞式溢洪道和导流泄洪洞尾端接消力池和海漫。消力池池长80m，池深为7.0m、宽17m，池底高程4045.00m，两侧边墙采用衡重式挡土墙，墙顶宽1m墙底宽2m，墙高15m，墙顶高程4060.00m，消力池池长60m，池宽17m，池后接286.10m长的海漫，海漫高程4052.00m，两侧边墙采用重力式挡土墙，墙顶宽1m，墙底宽2.8m，墙顶高程4056.00m，海漫采用钢筋笼海漫。 二、施工工法 （一）混凝土入仓方案 消力池混凝土浇筑顺序：右边墙及下游延长段→左边墙→底板。 消力池常态混凝土各部位入仓方案详见图表1。 图表1 常态混凝土入仓方案 备注：上述砼入仓方案根据工程实施情况，在满足砼浇筑质量及强度前提下，视实际进行适当调整。
（二）混凝土拌制 一期常态混凝土拌制采用2×4.5m3强制式拌和楼1座（铭牌生产能力：常态混凝土300m3/h），1.0m3强制式搅拌站1座（铭牌生产能力：常态混凝土60m3/h），可以满足常态混凝土月最高浇筑强度1.58万m3/月和最大入仓强度的要求。 （三）模板 消力池边墙模板包括直立面和斜面两种模板，拟采用大型钢模板、大型组合胶合板，大模板尺寸为3×4.5m，采用钢管支撑及钢筋内拉条安装固定，模板的拆除与安装均采用25t汽车吊。 （四）钢筋 本工程钢筋制作均在厂内进行，由汽车运至现场，汽车吊吊运至仓面，在仓内进行绑扎和连接。 （五）止水 在止水材料埋设处的常态混凝土施工应特别细心需设置专门的支撑结构，妥善保护止水材料，保证止水构造的正确位置，止水材料周围混凝土摊铺必须细心，严禁骨料集中，采用振捣器仔细谨慎地进行振捣密实，止水材料如有损坏应及时加以修复，该部位混凝土中的大骨料应人工予以剔除，以免产生渗水通道。 （六）混凝土分层分块 混凝土分块以设计图纸中永久缝为分块，一般不设临时施工缝，若需增设临时施工缝时，必需先获得监理工程师的批准。混凝土施工分层分块详见附图：《消力池常态混凝土分层分块图（1/2）（2/2）》。
消力池现浇混凝土 施工方案
广西右江鱼梁航运枢纽船闸及二期坝 主体土建工程 消力池现浇混凝土施工方案 编制单位：中交四航局-葛洲坝五公司右江鱼梁工程联合项目经理部技术负责人： 编制人： 日期：
目录 一．工程概况 ............................................................................ 错误!未定义书签。二．施工工艺 ............................................................................ 错误!未定义书签。 2.1消力池现浇混凝土施工工艺流程图 ................................... 错误!未定义书签。三．施工方法 ............................................................................ 错误!未定义书签。 3.1施工顺序与施工道路........................................................... 错误!未定义书签。 3.2施工分块 .............................................................................. 错误!未定义书签。 3.3模板工程 .............................................................................. 错误!未定义书签。 3.4钢筋工程 .............................................................................. 错误!未定义书签。 3.5混凝土工程 .......................................................................... 错误!未定义书签。 3.6拆模...................................................................................... 错误!未定义书签。 3.7构件养护 .............................................................................. 错误!未定义书签。四．施工进度计划..................................................................... 错误!未定义书签。五．主要劳动力及机械设备...................................................... 错误!未定义书签。 5.1主要劳动力计划................................................................... 错误!未定义书签。 5.2主要机械设备 ...................................................................... 错误!未定义书签。六．质量保证措施..................................................................... 错误!未定义书签。 6.1施工测量 .............................................................................. 错误!未定义书签。 6.2钢筋加工及绑扎保证措施................................................... 错误!未定义书签。 6.3模板保证措施 ...................................................................... 错误!未定义书签。
消力池底板 池底段由沉降缝分割成为五个部分，施工顺序先进行2、4块施工，然后1、3、5块施工。具体位置见平面图池底板施工工艺：放样→基底平整→砂石垫层及砼垫层→铺塑料膜→钢筋安装→模板安装→泄水孔安装→止水带安装→砼浇筑→养护（挡墙）→挡墙模板→挡墙砼浇筑→拆模养护施工放样：根据预先经过复核的控制点对消力池放样，精确放出横纵轴线及角点，在四角设置控制桩，在基底平面控制桩上标上基底高程线。基底平整：在基坑开挖时，人工配合机械及时进行了基底平整。在砂石垫层施工时，首先对基底再次进行清理平整，使基面高程、平整度及平面尺寸满足设计要求，不得有超挖现象。如发生局部超挖则应利用砂石换填。砂石及砼垫层：先进行砂石垫层然后浇筑砼垫层，如先进行砼垫层那么在砂石垫层下料时机械破坏砼垫层。砂石垫层分两层进行，底层为中砂，厚度20㎝；上层为碎石层，厚度为20㎝.填筑时利用人工夯实。砂石垫层完成后进行砼垫层浇筑，厚度10㎝，标号C15。浇筑前先支边模，采用泵送商砼，人工平整振捣压光，终凝后洒水养护。铺塑料膜：在碎石垫层上铺一层塑料膜，目的是防止在浇筑砼过程中，水泥浆在振捣时进入到碎石垫层中影响渗水管渗水效果。边缘要超出边线20㎝，防止支模过程中发生漏浆部位。平铺时塑料膜不得有褶皱和破损处，搭接宽度在20㎝以上。钢筋安装：钢筋安装前，在砼垫层上弹上钢筋摆放的墨线，确保钢筋位置及保护层厚度符合规范要求。在钢筋加工厂内制作好的钢筋，按照安装顺序将
钢筋按编号通过运料通道运到指定地点。先安装底层筋，再安装上层筋。满扣绑扎，双层筋之间的支撑筋要牢固的焊接在底层筋上，使上层筋能安装牢固。钢筋的间距、数量、规格严格按设计及规范要求执行。在消力池挡墙及肋板墙钢筋安装前，首先要利用钢管搭设钢管架，高度超过挡墙高度。 钢管架一是可以做为钢筋安装的脚手架，二是可以固定竖起的钢筋。在底板砼浇筑完成及挡墙横向钢筋安装完成后拆除钢管架。模板安装：材料选择→制作→安装→加固→校正基础底板模板均采用木模，这样便于将止水带水平夹在准确位置，用木方备肋，内外支撑加固。挡墙采用组合钢模板，加固采用拉杆及钢管，两侧对支对拉，保证砼浇筑过程中不变形。
**电站土建主体工程C1标**溢洪道消力池施工方案 **有限公司 **电站工程项目经理部
2017年3月 审批： 校核： 编写：
目录 1. ........................................................................................................................... 综合说明1 1.1. .................................................................................................................................. 工程简介 1 1.2. .................................................................................................................................. 施工依据 1 1.3. ............................................................................................................................. 主要工程量 1 2. .................................................................................................................. 施工进度计划2 3. ........................................................................................................................... 施工布置2 3.1. ........................................................................................................................ 施工道路布置 2 3.2. ................................................................................................................... 施工风水电布置 2 3.3. ......................................................................................................... 混凝土供应系统布置 2 4. ........................................................................................................................... 施工方法3 4.1. ............................................................................................................................. 土石方开挖
溢洪道混凝土施工方法 一、施工特性 溢洪道由进水渠、控制段、泄槽段、消力池段、尾水渠段组成。 二、施工程序 溢洪道开挖完成后，进行基岩面的清理，经监理验收合格后，方可进行混凝土的施工。按尾水渠段→消力池段→泄槽段→控制段→进水渠段的顺序先后浇筑。 其施工工艺流程见图2-1。 图2-1 溢洪道砼施工工艺流程框图 三、施工方法 基础部分采用散装组合钢模及木模板施工，侧墙采用组装刚模板。混凝土由左岸拌和系统供料，6m3搅拌车水平运输，HBT-60型混凝土泵机直接入仓。 （1）基础清理 人工将底板范围内清理干净，并整平，并经监理工程师验收合格。 （2）锚杆施工 锚杆孔采用手风钻钻孔，人工灌注水泥砂浆。 （3）钢筋安装
钢筋在钢筋加工厂加工制作，8t平板车运至施工现场，人工绑扎安装。 （4）模板安装 采用组合钢模板、模桁架梁，局部辅以木模板，人工严格按测量放样的设计线进行立模。模板必须稳固、平直，不变形，不错位，表面涂刷工业蜡，脱模后保证混凝土表面光洁、整齐。模板表面平整、光洁、无孔洞、不变形，具有较大的强度和刚度。模板安装时，必须严格按测量准确放样的设计边线进行安装。 （5）止水埋设 混凝土块施工缝之间设有橡胶止水带，在立模时，按设计位置固定于侧模中。 （6）混凝土拌制与运输 混凝土由左岸混凝土拌和系统集中拌制，6m3搅拌车经上坝公路运至施工作业面，泵送入仓。 （7）混凝土浇筑 混凝土人工平仓后，采用φ50mm插入式振捣器充分振捣密实。靠近模板边沿和止水片附近采用φ30mm软管振捣器振捣。不得欠振、过振或漏振。 （8）混凝土养护 混凝土浇筑完成后，及时进行保湿养护。
广西右江鱼梁航运枢纽船闸及二期坝 主体土建工程 消力池现浇混凝土施工方案 编制单位：中交四航局-葛洲坝五公司右江鱼梁工程联合项目经理部 技术负责人： 编制人： 日期：
目录 一．工程概况 (3) 二．施工工艺 (3) 2.1消力池现浇混凝土施工工艺流程图 (3) 三．施工方法 (3) 3.1施工顺序与施工道路 (4) 3.2施工分块 (4) 3.3模板工程 (4) 3.4钢筋工程 (7) 3.5混凝土工程 (7) 3.6拆模 (8) 3.7构件养护 (8) 四．施工进度计划 (8) 五．主要劳动力及机械设备 (8) 5.1主要劳动力计划 (8) 5.2主要机械设备 (9) 六．质量保证措施 (9) 6.1施工测量 (9) 6.2钢筋加工及绑扎保证措施 (9) 6.3模板保证措施 (10) 七．安全保证措施 (11) 附件1： (13)
一．工程概况 二期坝消力池为3#~9#孔消力池，消力池结构设有尾坎，长为41.50m，其宽度为130m（含纵向导墙基础及左岸边导墙基础宽），底板顶高程为85.50m，消力池底板采用三级配C9030混凝土，坝下0+026.70~坝下0+52.70始端厚度为2.80m，末端厚度为1.50m，其余为1.5m厚。消力池底板下设粒径0.5~7cm 级配砂卵石混合倒滤料层，其厚度为0.45m。为了减少扬压力对消力池底板的作用，消力池底板采用透水护坦。在坝下0+036.70处设一排消力墩，墩高1.5m，采用C40混凝土。沿41.50m长的消力池底板中部设置两条纵缝，一条位于坝下0+039.70处，一条位于坝下0+052.70处；沿顺水流方向的分缝间距均为12.75m，缝宽2cm。在坝下0+026.70~坝下0+039.70消力池底板正方形布设了间距为2.0m×2.0m的φ25锚筋，且要求锚筋入岩深度不小于3.50m。 二．施工工艺 2.1消力池现浇混凝土施工工艺流程图 图1消力池现浇混凝土施工工艺流程图 三．施工方法
CB01 施工技术方案申报表 （泓兴【2013】技案号） 合同名称：福建省晋江防洪工程试验段西溪英溪支流墩坂堤段（安溪）工程合同编号：致：福建省江海工程咨询有限公司 我方已根据施工合同的约定完成了福建省晋江防洪工程试验段西溪英溪支流墩坂堤段（安溪）工程专项施工方案的编制，并经我方技术负责人审查批准，现上报贵方，请审批。 附： √□钢筋混凝土防洪墙施工方案 施工单位：浦城县泓兴水利水电建筑工程有限公司 项目经理： 日期：年月日 监理机构将另行签发审批意见。 监理机构：福建省江海工程咨询有限公司 签收人：（签名） 日期：年月日 说明：本表一式 4份，由承包人填写，监理机构审核后，随同审批意见承包人、监理机构、发包人、设 计代表各1份。
福建省晋江防洪工程试验段西溪英溪支流墩坂堤段（安溪）工程 钢筋混凝土防洪墙施工方案 编制单位：浦城县泓兴水利水电建筑工程有限公司 编制日期：二0一三年十月十八日 编写：
审核： 一、工程概况 1、工程概况 本工程施工范围：西溪英溪支流墩坂堤段（安溪）位于安溪县城厢镇墩坂村，该河段上游为格林枋大桥，下游至省道308线英溪大桥，墩坂堤段（安溪）位于该河段左段。设计桩号YXZ0+～YXZ2+。防洪堤堤段线长米。新建建筑物
包括：防洪堤、水闸及穿堤管等。 本工程等别为IV等，防洪标准为20年一遇，堤防等主要建筑物级别为4级，本工程区地震基本烈度为VII度，堤防工程不作抗震设计，水闸结构按7度抗震设计。 防洪堤工程概况 本工程左岸堤轴线桩号YXZ0+～YXZ0+和桩号YXZ0+～YXZ２+段防洪堤采用土堤结构，桩YXZ0+～YXZ0+和YXZ２+～YXZ２+段采用钢筋混凝土防洪墙和C20埋石砼砼防洪墙，桩号YXZ２+～YXZ２+段上部采用C20埋石砼挡墙，下部采用护坡形式，YXZ0+～YXZ0+段平台高程为～，护脚挡墙顶高程～；YXZ0+～YXZ2+段平台高程～，护脚挡墙顶高程～。 防洪堤工程主要施工内容有：围堰、基坑排水、表土清理、堤基开挖、碎 石垫层、素砼垫层、C20埋石砼挡墙、C25钢筋砼防洪墙底板、C25钢筋砼防洪墙立板、防洪墙、干砌条石护坡、浆砌条石齿墙、浆砌块石护底、堤身夯 填土方、堤反反滤排水沟、草皮护坡、三维植物网垫护坡、防浪墙、压顶及栏杆、泥结石道路、穿堤排水管、渐变段等 格林水闸 格林水闸上游连接段两侧护岸0+000~0+008段采用C25钢筋砼翼墙、0+008~0+023段采用M10浆砌块石挡墙、左岸0+023~0+055M10浆砌块石护坡；其内河道0+000~0+049采用M10浆砌块石护底；闸室基础采用旋喷桩防渗墙防渗；闸室段采用胸墙型闸室；消能防冲采用消力池消能；下游联结段采用海漫C25砼灌砌条石护底及抛石防冲槽；闸门采用钢闸门；启闭机安装采用手电两 用螺杆式启闭机设备。 格林水闸主要施工内容：高压旋喷桩防渗墙、闸底板、闸墩、检修平台、 支撑梁、砼胸墙、排架、启闭房、交通桥、钢闸门、螺杆启闭机、上下游连接 段等。 英溪水闸 英溪水闸上游连接段两侧护岸0+000~0+030采用C25钢筋砼基础、0+000~0+030采用M10浆砌块石挡墙；其内河道0+000~0+015采用M10浆砌块
江西赣江新干航电枢纽工程W3标 消力池底板专项施工技术方案 中交第二航务工程局有限公司第五工程分公司 二0一五年十一月
江西赣江新干航电枢纽工程W3标 消力池底板专项施工技术方案 编制：岗位： 复核：岗位： 审核：岗位： 批准：岗位： 中交第二航务工程局有限公司第五工程分公司 二0一五年十一月
江西赣江新干航电枢纽工程W3标消力池底板专项施工技术方案 目录 一、工程概况 (1) 1.1工程简介 (1) 1.2主要工程数量 (2) 1.3施工进度计划 (2) 1.4地质条件 (3) 1.5主要技术特点及工程重难点 (3) 二、施工总体流程及工艺、方法 (4) 2.1施工工艺流程 (4) 2.2主要施工方法及工艺要点 (5) 2.3 温控工序施工方法 (9) 三、安全、环保、质量保证、文物保护及文明施工措施 (10) 3.1安全保证措施 (10) 3.2环保保证措施 (11) 3.3质量保证措施 (12) 3.4文明施工措施 (13) 四、资源配置计划 (14) 4.1人力资源配置计划 (14) 4.2设备资源配置计划 (15) 五、参考规范、手册及文献 (15)
一、工程概况 1.1 工程简介 泄水闸消力池共分20块，消力池厚度2.5m，基底高程为15.5m，顶面层高程18.0m。上下游设有两道齿槽，上游齿槽底高程13.0m，下游齿槽底高程11.0m，下设0.1m厚C15砼垫层，上设0.5m厚C40HF砼面层。沿坝轴线方向，1#、2#消力池长度18m，3#—9#消力池长度为23m，10#消力池长度28m；上下游方向长度每段40m。在泄水闸与消力池间、消力池与消力池间结构缝设护角角钢，结构缝宽度0.2m，全截面填充中压聚乙烯闭孔泡沫塑料板。消力池上设消力墩，高度2.5m；末端设2.5m高的钢筋混凝土消力坎，消力池上每隔3m设反滤排水孔。消力池具体布置和结构尺寸见图1和图2。 图1消力池平面图
消力池抗冲耐磨混凝土施工措施 一、工程概况 本施工过程中如何保证消力池过流表面的外观光滑、混凝土结构的整体性、抗冲耐磨混凝土的厚度是施工难点；如何确保过流表面抗冲耐磨混凝土浇筑符合设计要求是施工中的重点。 消力池的作用是通过水跃,将泄水建筑物泄出的急流转变为缓流,以消除动能的消能方式，因此消力池过流面混凝土结构的整体性就显得尤为重要。 水电站为提高消力池混凝土结构施工期在温度应力作用下的水平层面抗裂能力，为加强抗冲刷能力，现对消力池混凝土结构做如下调整：消力池段EL574高程以下3m厚混凝土（含2.1m厚C30三级配常态混凝土和0.9m厚HFC40F100W6二级配抗冲耐磨混凝土），为确保混凝土结构的整体性，在混凝土浇筑施工过程中应一次性整体上升，不得分层。 二、施工资源配置 2.1、施工设备资源配置 序号机械设备名称规格型号单位数量备注 1 陕汽奥龙20T 台 4 2 砼罐车6m3台 1
3 长臂反铲台 2 4 砼振捣器Φ100 台 4 5 电焊机14KW 台 4 6 门机MQ900B 台 1 2.2、施工人力资源配置 序号工种人数备注 1 现场管理人员 2 2 汽车司机 5 3 门机司机 2 4 模板工 2 5 浇筑工9 6 电焊工 3 7 长臂反铲司机 2 2.3、施工用电、水布置 用电考虑到电焊机、砼振捣器为380V，所以就近从工地380V接线点引至施工现场，现场配置配电柜；施工用水直接用水管从工地水阀接引至施工现场。
三、模板施工 3.1、模板不应与脚手架相联，避免引起模板变形和浇注过程中模板的不稳定。 3.2、安装侧模时应防止移位和凸出，墙身的侧模可设拉杆固定。 3.3、模板安装完毕后，应对其平面位置、顶部标高、节点联结、纵横向稳定性进行检查。其允许偏差必须符合规范要求。在施工过程中发现模板有移位和变形应及时纠正。 3.4、模板在安装过程中必须设置防倾覆设施。 四、混凝土的施工 4.1 混凝土的运输、入仓 （1）混凝土水平运输：主要采用6m3罐车和20t自卸汽车作为运输工具沿已形成的运输道路至受料平台。 （2）混凝土垂直运输：消力池段主要通过厂房下游的门机配置3m3混凝土吊罐入仓，另外在下游EL571平台上布置2台长臂反铲喂料辅助入仓。 4.2混凝土浇筑、振捣 （1）从EL573.1~EL574高程浇C30三级配常态混凝土，EL570.9~EL573.1浇HFC40F100W6二级配抗冲耐磨混凝土。根据

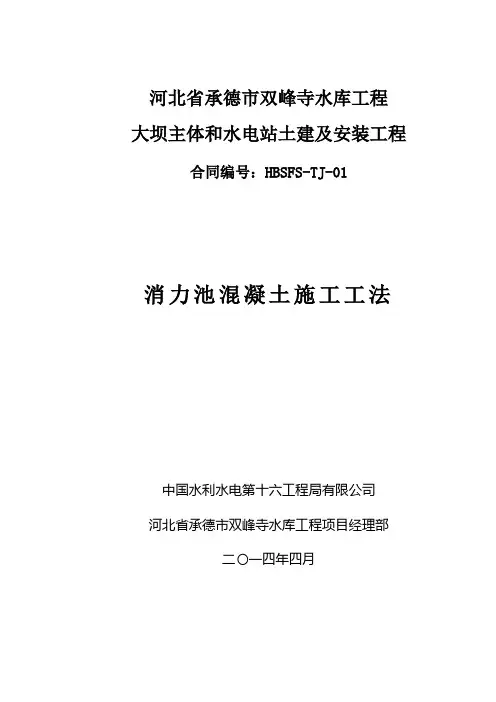

河北省承德市双峰寺水库工程大坝主体和水电站土建及安装工程合同编号：HBSFS-TJ-01 消力池混凝土施工工法 中国水利水电第十六工程局有限公司 河北省承德市双峰寺水库工程项目经理部 二〇一四年四月
