在汽车制造业中，冲压、焊装、涂装、总装合为四大核心技
术(即四大工艺)
1、冲压工艺
冲压是所有工序的第一步。先是把钢板在切割机上切割出合适的大小，这个时候一般只进行冲孔、切边之类的动作，然后进入真正的冲压成形工序。每一个工件都有一个模具，只要把各种各样的模具装到冲压机床上就可以冲出各种各样的工件，模具的作用是非常大的，模具的质量直接决定着工件的质量。
a、冲压工艺的特点及冲压工序的分类
冲压是一种金属加工方法，它是建立在金属塑性变形的基础上，利用模具和冲压设备对板料施加压力，使板料产生塑性变形或分离，从而获得一定形状、尺寸和性能的零件(冲压件)。
冲压工序按加工性质的不同，可以分为两大类型：分离工序和成形工序。
b、冲压工序可分为四个基本工序：
冲裁：使板料实现分离的冲压工序(包括冲孔、落料、修边、剖切等)。
弯曲：将板料沿弯曲线成一定的角度和形状的冲压工序。
拉深：将平面板料变成各种开口空心零件，或把空心件的形状、尺寸作进一步改变的冲压工序。
局部成形：用各种不同性质的局部变形来改变毛坯或冲压成形工序(包括翻边、胀形、校平和整形工序等)。
c、几种汽车覆盖件的冲压工艺
冲压件示意图
汽车覆盖件的冲压工艺，通常都是由拉深、修边冲孔、翻边整三个基本工序组成；有的还需要落料或冲孔，有的需要多次修边、冲孔或翻边，有的工序还可以合并。因此，对于一个具体的汽车覆盖件来说，要确定其冲压工艺，就必须具体地分析该零件的形状、结构、材料和技术要求，结合生产批量(纲领)和生产设备条件，才能最后确定。
2、焊装工艺
冲压好的车身板件局部加热或同时加热、加压而接合在一起形成车身总成。在汽车车身制造中应用最广的是点焊，焊接的好坏直接影响了车身的强度。汽车
车身是由薄板构成的结构件，冲压成形后的板料通过装配和焊接形成车身壳体(白车身)，所以装焊是车身成形的关键。装焊工艺是车身制造工艺的主要部分。
汽车车身壳体是一个复杂的结构件，它是由百余种、甚至数百种(例如轿车)薄板冲压件经焊接、铆接、机械联结及粘接等方法联结而成的。由于车身冲压件的材料大都是具有良好焊接性能的低碳钢，所以焊接是现代车身制造中应用最广泛的联结方式。车身焊装总成如下所示：
车身焊装总成示意图
3、涂装工艺
涂装有两个重要作用，第一车防腐蚀，第二增加美观。涂装工艺过程比较复杂，技术要求比较高。主要有以下工序：漆前预处理和底漆、喷漆工艺、烘干工艺等，整个过程需要大量的化学试剂处理和精细的工艺参数控制，对油漆材料以及各项加工设备的要求都很高，因此涂装工艺一般都是各公司的技术秘密。 a、概述
汽车车身的涂装质量要求最高，要长期在各种气候条件下使用而不发生
漆膜
劣化和锈蚀，还要能维持其光泽、色彩和美观。典型的轿车车身涂装工艺是电泳底漆、中涂、面漆3C3B(3Coat3Bake)体系。在电泳底漆与中涂之间有焊缝密封和底板防护涂层的喷涂，以保证车身的密封、降噪声和防锈，面漆后涂内腔防锈蜡。
表面涂层属于一级装饰精度，具有美丽的外观，光亮如镜或光滑的表面，无细微的杂质、擦伤、裂纹、起皱、起泡及肉眼可见的缺陷，并应有足够的机械强度。底面涂层属于优良保护层，应有优良的防锈性和防腐蚀性，很强的附着力；局部或全部刮涂附着力好、机械强度高的腻子，使用数年也不会出现锈蚀或脱落等现象。
3、总装工艺
总装就是将车身、发动机、变速器、仪表板、车灯、车门等构成整辆车的各零件装配起来生产出整车的过程。 a、汽车装配概念及其特点
汽车装配是汽车全部制造工艺过程的最终环节，是把经检验合格的数以千万计的各类零件，按规定的精度标准和技术要求组合成分总成、总成、整车，并经严格检测程序，确认其是否合格的整个工艺过程。汽车产品要求有好的动力性、经济性和耐久性，以实现在各种复杂环境中的运载功能，现代汽车产品更要求安全可靠、造型美观、乘坐舒适并满足环保要求。这些要求，最终是通过装配工艺来保证的。若装配不当，以昂贵的代价制造出的合格零件，不一定能装出合格的汽车。因此装配是保证产品质量的重要环节。汽车装配特点是零件种类多，数量大，作业内容复杂。装配零部件除发动机、传动系、车身、悬架、车轮、转向系、
制动系、空调系等之外，还有大量内外饰件、电器、线束、软管、硬管、玻璃、各类油液加注等。汽车总装工作量约占全部制造工作量的20%～25%，其操作
内容包括过盈配合、焊接、铆接、镶嵌、配管、配线、螺纹连接、各类油液加注等。 b、装配方法 1、螺纹联接法
螺钉、螺栓联接是机械装配的基本方法，它约占汽车装配作业工作量31%，个别部位的螺纹联接采用手动扳手，较普遍的是采用风动扳手或电动扳手以及电动螺丝刀等。
2、粘接法
需粘接的零部件，内饰件一般有衬垫、隔音材料、车门内装饰护板，外
饰件一般有挡风玻璃、车灯、标志等。粘接方法：小件预先在车身上涂粘接剂，大件则在需要装在零件上直接涂粘接剂。 3、充注法
是指装配时发动机机油、变速器齿轮油、散热器冷却液、制动液、动力转向液压油、空调制冷剂、挡风玻璃洗涤液、燃油等各种液体的方法。 c、装配设备
1、地面输送机（浅托链）
2、高架空中悬挂式输送机
3、板式输送链
?工艺概念即加工产品的方法(手段、过程)。是利用生产工具对原材料、毛坯、半成品进行加工,改变其几何形状、外形尺寸、表面状态和内部组织的方法。 ?工艺规程规定产品或零部件制造工艺过程和操作方法等地工艺规定（文件）。 ?工艺文件指导工人操作和用于生产、工艺管理的各种技术文件。是企业组织生产计划生产和进行核算的重要技术参数。 ?工艺参数为达到加工产品预期的技术指标，工艺过程中选用和控制的有关量，如电流、电极压力压等。 ?工艺装备产品制造过程中所用的各种工具的总称。包括刀具夹具模具量具检具辅具钳工工具和工位器具等。 ?工艺卡片(或作业指导书)按产品的零、的某一工艺阶段编制的一种工艺文件。他以工序为单元,详细说明产品(或零、部件)在某一工艺阶段的工序号、工序名称、工序内容、工艺参数、操作要求以及采用的设备和工艺装备。包括冲压工艺卡片、焊接工艺卡片、油漆工艺卡片、装配工序卡片。 ?物料清单（BOM），外协件明细表，材料消耗工艺定额汇总表，零部件转移卡 ?材料消耗工艺定额明细表 ?填写产品每个零件在制造过程所需消耗的各种材料的名称、牌号、规格、重量等的一种工艺文件。 ?工艺管理内容包括：产品工艺工作程序、产品结构工艺性审查的方式和程序、工艺方案设计、工艺规程设计、工艺定额编制、工艺文件标准化审查、工艺文件的修改、工艺验证、生产现场工艺管理、工艺纪律管理、工艺标准化、工艺装备编号方法、工艺装备设计与验证管理程序、工装的使用与维护、工艺规程格式、管理用工艺文件格式、专用工艺装备设计图样及设计文件格式。 ?工艺设计过程 ?策划(产品定义)-产品设计和开发(产品数据)-过程设计和开发-产品与过程确认-生产-(持续改进)。 车身制造四大工艺定义及特点 ?在汽车制造业中，冲压、焊装、涂装、总装合为四大核心技术(即四大工艺)。从结构上看，轿车属于无骨架车身，它的生产工艺流程大致为： ?冲压工艺（下一节课详细讲解） ?焊装工艺冲压好的车身板件局部加热或同时加热、加压而接合在一起形成车身总成。在汽车车身制造中应用最广的是点焊，焊接的好坏直接影响了车身的强度。 ?汽车车身是由薄板构成的结构件，冲压成形后的板料通过装配和焊接形成车身壳体(白车身)，所以装焊是车身成形的关键。装焊工艺是车身制造工艺的主要部分。 ?汽车车身壳体是一个复杂的结构件，它是由百余种、甚至数百种(例如轿车)薄板冲压件经焊接、铆接、机械联结及粘接等方法联结而成的。由于车身冲压件的材料大都是具有良好焊接性能的低碳钢，所以焊接是现代车身制造中应用最广泛的联结方式。 焊装工艺点焊：通过导电,电阻加热,金属熔合。点焊的过程：预压-焊接-保压-休止。点焊相关工艺参数：电流／电压／电极压力／焊接时间／电极直径等。点焊设备：固定式点焊机，移动式点焊机，包括：供电系统（变压器和二次回路）、焊具部分（机臂、电极夹持器、电极）、加压机构（气压、液压等）、冷却系统、机体等。 ?CO2气体保护焊接：一种熔化极气体保护电弧焊接法，利用焊丝与工件间产生的电弧来熔化金属，由CO2作为气体保护气，并采用光焊丝填充。 ?焊接工艺参数：电源极性／焊丝直径／电弧电压／焊接电流／气体流量／焊接速度／焊丝伸出长度／直流回路电感等。 ?车身主体车身主体主要由车前钣金、前围零件、地板总成、左/右侧围总成、后围总成、行李舱搁板总成和顶盖总成等零部件焊装而成，如图所示。 ?汽车车身部件焊接系列夹具
汽车研发的五大阶段及制造的四大工艺 汽车研发是一个很复杂的系统工程，甚至需要上千人花费几年的时间才能完成;一款汽车从研发到投入市场一般都需要5年左右的时间。不过随着技术的不断进步，研发的周期也在缩短，当然，我们说的是正向设计，事实上很多国内的厂家都是逆向设计，但即使是逆向设计同样也需要很多的时间。我们可以仿制别人的外观，但是我们无法仿制别人的工艺，我们依然需要进行大量的机构分析、材料分析、力学分析等，依然需要去试制、测试、检测等等，这些研发的过程是无法省略的。 不同的汽车企业其汽车的研发流程略有不同，下面讲述的是正向开发的一般研发流程： 一.市场调研阶段 一个全新车型的开发需要几亿甚至十几亿的大量资金投入，如果不经过很细致的市场调研可能就会“打水漂”了;现在国内有专门的市场调研公司，汽车公司会委托他们对国内消费者的需求、喜好、习惯等做出调研，明确车型形式和市场目标，即价格策略，很多车型的失败都是因为市场调研没有做好。譬如：当年雪铁龙固执的在中国推广两厢车，而忽视了国人对“三厢”的情有独钟，致使两厢车进入中国市场太早，失去了占领市场的机会。 二.概念设计阶段 概念设计主要分三个阶段：总体布置、造型设计、制作油泥模型。 1.总体布置 总布设计是汽车的总体设计方案，包括：车厢及驾驶室的布置，发动机与离合器及变速器的布置、传动轴的布置、车架和承载式车身底板的布置、前后悬架的布置、制动系的布置、油箱、备胎和行李箱等的布置、空调装置的布置。 2.造型设计 在进行了总体布置草图设计以后，就可以在其确定的基本尺寸的上进行造型设计了。包括外形和内饰设计两部分。设计草图是设计师快速捕捉创意灵感的最好方法，最初的设计草图都比较简单，它也许只有几根线条，但是能够勾勒出设计造型的神韵，设计师通过大量的设计草图来尽可能多的提出新的创意。这个车到底是简洁、还是稳重、是复古、还是动感都是在此确定的。 当然，如果是逆向设计，则就不需要这个过程了，把别人的车型直接进行点阵扫描，然后在计算机中进行造型勾画就行了。 3. 制作油泥模型
汽车生产制造四大工艺 在现代化汽车生产制造业中，作为生产中的四大核心工艺技术，冲压、焊装、涂装、总装是必不可少的，我公司具有较完备、高智能化的生产装备，规范的工艺生产流程和科学有效的质量管理体系，以保证产品质量、性能达到技术设计要求。 冲压工艺 冲压技术在汽车制造业占有重要地位，汽车上有60%~70%的零件是用冲压工艺生产出来的。因此，冲压技术对汽车的产品质量、生产效率和生产成本都有重要的影响。 冲压工序可分为四个基本工序：1、冲裁；2、弯曲；3、拉伸；4、局部成形。
焊装工艺 汽车车身壳体是一个复杂的结构件，它是由百余种、甚至数百种薄板冲压件经焊接、铆接、机械联结及粘结而成 的。由于车身冲压件的材料大都是具有良好焊接性能的低碳钢，所以焊接是现代车身制造中应用最广泛的联结方式。
涂装工艺 涂装对汽车制造来讲有两个重要作用，第一是给汽车增加防腐性，第二是给汽车增加美观。涂装工艺过程比较复杂，技术要求比较高。主要有以下工序：漆前预处理和底漆、喷漆工艺、烘干工等整个过程需要大量的化学试剂处理 和精细的工艺参数控制，对油漆材料以及各项加工设备的要求都很高，因此涂装工艺是汽车制造的关键技术。
总装工艺 汽车总装是汽车全部制造工艺过程的最终环节，是把经检验合格的数以千计的各类零件，按规定的精度标准和技术要求组合成分总成、总成、整车，并经严格的检测顺序，确认其是否合格的整个工艺过程。汽车产品要求有好的动力性、经济性和耐久性，以实现在各种复杂环境中的运载功能，现代汽车产品更要求安全可靠、造型美观、乘坐舒适 并满足环保要求，这些要求，最终都是通过装配工艺来保证的。
汽车整车开发流程
目录 一、方案策划阶段 (1) 二、概念设计阶段 (1) 1．总体布置草图 (2) 2．造型设计 (2) 三、工程设计阶段 (9) 1.总布置设计 (10) 2．车身造型数据生成 (10) 3．发动机工程设计 (12) 4．白车身工程设计 (12) 5．底盘工程设计 (12) 6．内外饰工程设计 (14) 7．电器工程设计 (14) 四、样车试验阶段 (14) 五、投产启动阶段 (18) 六、国内自主品牌 (18)
本文主要向大家介绍汽车研发中的核心流程，也就是专业的汽车设计开发流程，这一流程的起点为项目立项，终点为量产启动，主要包括5个阶段： 一、方案策划阶段 一个全新车型的开发需要几亿甚至十几亿的大量资金投入，投资风险非常大，如果不经过周密调查研究与论证，就草率上马新项目，轻则会造成产品先天不足，投产后问题成堆；重则造成产品不符合消费者需求，没有市场竞争力。因此市场调研和项目可行性分析就成为了新项目至关重要的部分。通过市场调研对相关的市场信息进行系统的收集、整理、纪录和分析，可以了解和掌握消费者的汽车消费趋势、消费偏好和消费要求的变化，确定顾客对新的汽车产品是否有需求，或者是否有潜在的需求等待开发，然后根据调研数据进行分析研究，总结出科学可靠的市场调研报告，为企业决策者的新车型研发项目计划，提供科学合理的参考与建议。 汽车市场调研包括市场细分、目标市场选择、产品定位等几个方面。项目可行性分析是在市场调研的基础上进行的，根据市场调研报告生成项目建议书，进一步明确汽车形式（也就是车型确定是微型车还是中高级车）以及市场目标。可行性分析包括外部的政策法规分析、以及内部的自身资源和研发能力的分析，包括设计、工艺、生产以及成本等方面的内容。在完成可行性分析后，就可以对新车型的设计目标进行初步的设定，设定的内容包括车辆形式、动力参数、底盘各个总成要求、车身形式及强度要求等。 将初步设定的要求发放给相应的设计部门，各部门确认各个总成部件要求的可行性以后，确认项目设计目标，编制最初版本的产品技术描述说明书，将新车型的一些重要参数和使用性能确定下来。在方案策划阶段还有确定新车型是否开发相应的变形车，确定变形车的形式以及种类。项目策划阶段的最终成果是一份符合市场要求，开发可行性能够保证得到研发各个部门确认的新车型设计目标大纲。该大纲明确了新车型的形式、功能以及技术特点，描述了产品车型的最终定位，是后续研发各个过程的依据和要求，是一份指导性文件。 二、概念设计阶段 概念设计阶段开始后就要制定详细的研发计划，确定各个设计阶段的时间节点；评估研发工作量，合理分配工作任务；进行成本预算，及时控制开发成本；制作零部件清单表
汽车制造四大工艺 随着科学的发展和社会的进步，我国汽车工业从无到有，从小到大，发展成为一个完整的工业体系。从20世纪50年代初到20 世纪80年代中期，主要生产卡车，到20世纪80年代末才开始生产轿车，轿车工业的真正发展只有二十多年的时间，因此汽车制造技术一直是我国汽车工业中的最薄弱的环节。为提高我国汽车工业的水平和满足日益增长的人们物质生活需要，应重视汽车制造技术的研究和发展。 而汽车制造的核心就是四大工艺，所以汽车厂家想要发展，就得先把汽车制造四大工艺技术水平提高，才能在市场上有竞争力。汽车车身制造技术主要包括四大工艺：冲压、焊接、涂装、总装。冲压是汽车制造工艺中十分重要的一个环节，因为它不仅决定了车身的质量，同时焊接的质量也在很大程度上取决于冲压件的情况。冲压最重要的是保证质量和精度。需要放臵材料的回弹和开裂。车身的冲压一般包括制作内覆盖件和外覆盖件。目前我国整车厂的制作内覆盖件的模具一般由自己完成。而制作外覆盖件的模具，国内不少整车厂主要外包给国外。当前，国内的自主品牌整车厂基本都使用点焊作为焊接工艺。在合资企业，点焊也占了焊接工艺约80%的工作量。涂装、总装也基本上达到了先进水平，但比起北美和西欧来说，我国的工艺水平还是需要大幅提高。 四大工艺 1. 冲压工艺：冲压是一种金属加工方法，它是建立在金属塑性变形的基础上，利用模具和冲压设备对板料施加压力，使板料产生塑
性变形或分离，从而获得一定形状、尺寸和性能的零件（冲压件）。 2. 焊接工艺：冲压好的车身板件局部加热或同时加热、加压而接合在一起形成车身总成。在汽车车身制造中应用最广的是点焊，焊接的好坏直接影响了车身的强度。 3. 涂装工艺：涂装有两个作用，第一、车防腐蚀，第二、增加美观。涂装工艺过程比较复杂，技术要求比较高。主要有以下工序：漆前预处理和底漆、喷漆工艺、烘干工艺等，整个过程需要大量化学试剂处理和精细的工艺参数控制，对油漆材料以及各项加工设备的要求都很高。 4. 总装：总装就是将车身发动机变速器仪表板车灯门等构成整辆车的各零件装配起来生产整车的过程。 汽车的生产是一个复杂的过程。汽车是由许多零件、部件、总成等装配而成的。将原材料制造成产品的全部过程，包括原材料的运输、保管，毛坯制造、机械加工及热处理，部件装配及调试，产品的质量检验、调试、涂装及包装、储存等。 如图2-1所示汽车生产过程。
在汽车制造业中，冲压、焊装、涂装、总装合为四大核心技 术(即四大工艺) 1、冲压工艺 冲压是所有工序的第一步。先是把钢板在切割机上切割出合适的大小，这个时候一般只进行冲孔、切边之类的动作，然后进入真正的冲压成形工序。每一个工件都有一个模具，只要把各种各样的模具装到冲压机床上就可以冲出各种各样的工件，模具的作用是非常大的，模具的质量直接决定着工件的质量。 a、冲压工艺的特点及冲压工序的分类 冲压是一种金属加工方法，它是建立在金属塑性变形的基础上，利用模具和冲压设备对板料施加压力，使板料产生塑性变形或分离，从而获得一定形状、尺寸和性能的零件(冲压件)。 冲压工序按加工性质的不同，可以分为两大类型：分离工序和成形工序。 b、冲压工序可分为四个基本工序： 冲裁：使板料实现分离的冲压工序(包括冲孔、落料、修边、剖切等)。 弯曲：将板料沿弯曲线成一定的角度和形状的冲压工序。 拉深：将平面板料变成各种开口空心零件，或把空心件的形状、尺寸作进一步改变的冲压工序。 局部成形：用各种不同性质的局部变形来改变毛坯或冲压成形工序(包括翻边、胀形、校平和整形工序等)。 c、几种汽车覆盖件的冲压工艺
冲压件示意图 汽车覆盖件的冲压工艺，通常都是由拉深、修边冲孔、翻边整三个基本工序组成；有的还需要落料或冲孔，有的需要多次修边、冲孔或翻边，有的工序还可以合并。因此，对于一个具体的汽车覆盖件来说，要确定其冲压工艺，就必须具体地分析该零件的形状、结构、材料和技术要求，结合生产批量(纲领)和生产设备条件，才能最后确定。 2、焊装工艺 冲压好的车身板件局部加热或同时加热、加压而接合在一起形成车身总成。在汽车车身制造中应用最广的是点焊，焊接的好坏直接影响了车身的强度。汽车
工艺： 即加工产品的方法(手段、过程)。是利用生产工具对原材料、毛坯、半成品进行加工,改变其几何形状、外形尺寸、表面状态和内部组织的方法。 工艺规程： 规定产品或零部件制造工艺过程和操作方法等地工艺规定（文件）。 工艺文件： 指导工人操作和用于生产、工艺管理的各种技术文件。是企业组织生产计划生产和进行核算的重要技术参数。 工艺参数： 为达到加工产品预期的技术指标，工艺过程中选用和控制的有关量，如电流、电极压力压等。 工艺装备： 产品制造过程中所用的各种工具的总称。包括刀具夹具模具量具检具辅具钳工工具和工位器具等。 工艺卡片(或作业指导书)： 按产品的零件的某一工艺阶段编制的一种工艺文件。他以工序为单元,详细说明产品(或零、部件)在某一工艺阶段的工序号、工序名称、工序内容、工艺参数、操作要求以及采用的设备和工艺装备。包括冲压工艺卡片、焊接工艺卡片、油漆工艺卡片、装配工序卡片。 物料清单（BOM），外协件明细表，材料消耗工艺定额汇总表，零部件转移卡 材料消耗工艺定额明细表： 填写产品每个零件在制造过程所需消耗的各种材料的名称、牌号、规格、重量等的一种工艺文件。
工艺管理内容包括： 产品工艺工作程序、产品结构工艺性审查的方式和程序、工艺方案设计、工艺规程设计、工艺定额编制、工艺文件标准化审查、工艺文件的修改、工艺验证、生产现场工艺管理、工艺纪律管理、工艺标准化、工艺装备编号方法、工艺装备设计与验证管理程序、工装的使用与维护、工艺规程格式、管理用工艺文件格式、专用工艺装备设计图样及设计文件格式。 工艺设计过程： 策划(产品定义)-产品设计和开发(产品数据)-过程设计和开发-产品与过程确认-生产-(持续改进)。 车身制造四大工艺定义及特点： 在汽车制造业中，冲压、焊装、涂装、总装合为四大核心技术(即四大工艺)。 从结构上看，轿车属于无骨架车身，它的生产工艺流程大致为： 焊装工艺： 冲压好的车身板件局部加热或同时加热、加压而接合在一起形成车身总成。在汽车车身制造中应用最广的是点焊，焊接的好坏直接影响了车身的强度。 汽车车身是由薄板构成的结构件，冲压成形后的板料通过装配和焊接形成车身壳体(白车身)，所以装焊是车身成形的关键。装焊工艺是车身制造工艺的主要部分。 汽车车身壳体是一个复杂的结构件，它是由百余种、甚至数百种(例如轿车)薄板冲压件经焊接、铆接、机械联结及粘接等方法联结而成的。由于车身冲压件的材料大都是具有良好焊接性能的 低碳钢，所以焊接是现代车身制造中应用最广泛的联结方式。 焊装工艺

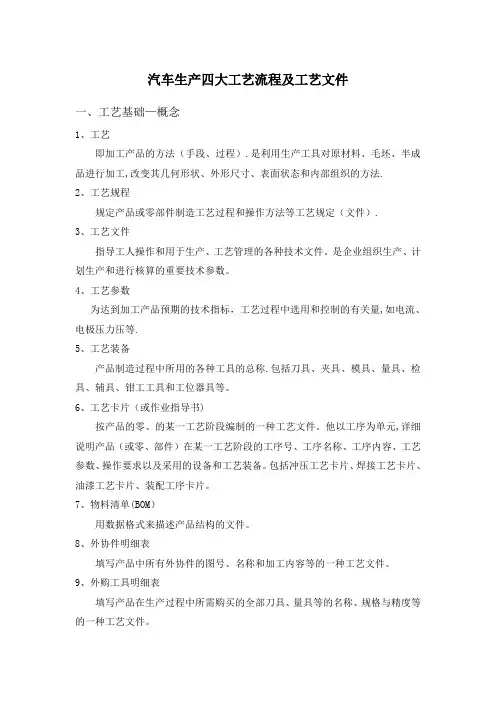

汽车生产四大工艺流程及工艺文件 一、工艺基础—概念 1、工艺 即加工产品的方法(手段、过程)。是利用生产工具对原材料、毛坯、半成品进行加工,改变其几何形状、外形尺寸、表面状态和内部组织的方法。 2、工艺规程 规定产品或零部件制造工艺过程和操作方法等工艺规定（文件）。 3、工艺文件 指导工人操作和用于生产、工艺管理的各种技术文件。是企业组织生产、计划生产和进行核算的重要技术参数。 4、工艺参数 为达到加工产品预期的技术指标，工艺过程中选用和控制的有关量，如电流、电极压力压等。 5、工艺装备 产品制造过程中所用的各种工具的总称。包括刀具、夹具、模具、量具、检具、辅具、钳工工具和工位器具等。 6、工艺卡片(或作业指导书) 按产品的零、的某一工艺阶段编制的一种工艺文件。他以工序为单元,详细说明产品(或零、部件)在某一工艺阶段的工序号、工序名称、工序内容、工艺参数、操作要求以及采用的设备和工艺装备。包括冲压工艺卡片、焊接工艺卡片、油漆工艺卡片、装配工序卡片。 7、物料清单（BOM） 用数据格式来描述产品结构的文件。 8、外协件明细表 填写产品中所有外协件的图号、名称和加工内容等的一种工艺文件。 9、外购工具明细表 填写产品在生产过程中所需购买的全部刀具、量具等的名称、规格与精度等的一种工艺文件。
10、材料消耗工艺定额明细表 填写产品每个零件在制造过程所需消耗的各种材料的名称、牌号、规格、重量等的一种工艺文件。 11、材料消耗工艺定额汇总表 将“材料消耗工艺定额明细表”中的各种材料按单台产品汇总填列的一种工艺文件。 12零部件转移卡 填写各装配工序零、部件图号（代号）名称规格等的一种工艺。 二、工艺基础—管理 1、工艺管理内容包括： 产品工艺工作程序、产品结构工艺性审查的方式和程序、工艺方案设计、工艺规程设计、工艺定额编制、工艺文件标准化审查、工艺文件的修改、工艺验证、生产现场工艺管理、工艺纪律管理、工艺标准化、工艺装备编号方法、工艺装备设计与验证管理程序、工装的使用与维护、工艺规程格式、管理用工艺文件格式、专用工艺装备设计图样及设计文件格式。 2、工艺设计过程 策划(产品定义)-产品设计和开发(产品数据)-过程设计和开发-产品与过程确认-生产-(持续改进)。 三、车身制造四大工艺定义及特点 在汽车制造业中，冲压、焊装、涂装、总装合为四大核心技术(即四大工艺)。 1、冲压工艺 冲压是所有工序的第一步。先是把钢板在切割机上切割出合适的大小，这个时候一般只进行冲孔、切边之类的动作，然后进入真正的冲压成形工序。每一个工件都有一个模具，只要把各种各样的模具装到冲压机床上就可以冲出各种各样的工件，模具的作用是非常大的，模具的质量直接决定着工件的质量。 a、冲压工艺的特点及冲压工序的分类 冲压是一种金属加工方法，它是建立在金属塑性变形的基础上，利用模具和冲压设备对板料施加压力，使板料产生塑性变形或分离，从而获得一定形状、尺
新车型的研发是一个非常复杂的系统工程，以至于它需要几百号人花费上3、4年左右的时间才能完成。不同的汽车企业其汽车的研发流程有所不同，我们下面讲述的是正向开发的量产汽车一般的研发流程。以满足车友对汽车研发流程的好奇感。 研发流程包括管理、设计、组织等方方面面的辅助流程，本文主要向大家介绍汽车研发中的核心流程，也就是专业的汽车设计开发流程，这一流程的起点为项目立项，终点为量产启动，主要包括5个阶段： 一、方案策划阶段 一个全新车型的开发需要几亿甚至十几亿的大量资金投入，投资风险非常大，如果不经过周密调查研究与论证，就草率上马新项目，轻则会造成产品先天不足，投产后问题成堆；重则造成产品不符合消费者需求，没有市场竞争力。因此市场调研和项目可行性分析就成为了新项目至关重要的部分。通过市场调研对相关的市场信息进行系统的收集、整理、纪录和分析，可以了解和掌握消费者的汽车消费趋势、消费偏好和消费要求的变化，确定顾客对新的汽车产品是否有需求，或者是否有潜在的需求等待开发，然后根据调研数据进行分析研究，总结出科学可靠的市场调研报告，为企业决策者的新车型研发项目计划，提供科学合理的参考与建议。 汽车市场调研包括市场细分、目标市场选择、产品定位等几个方面。项目可行性分析是在市场调研的基础上进行的，根据市场调研报告生成项目建议书，进一步明确汽车形式（也就是车型确定是微型车还是中高级车）以及市场目标。可行性分析包括外部的政策法规分析、以及内部的自身资源和研发能力的分析，包括设计、工艺、生产以及成本等方面的内容。在完成可行性分析后，就可以对新车型的设计目标进行初步的设定，设定的内容包括车辆形式、动力参数、底盘各个总成要求、车身形式及强度要求等。 将初步设定的要求发放给相应的设计部门，各部门确认各个总成部件要求的可行性以后，确认项目设计目标，编制最初版本的产品技术描述说明书，将新车型的一些重要参数和使用性能确定下来。在方案策划阶段还有确定新车型是否开发相应的变形车，确定变形车的形式以及种类。项目策划阶段的最终成果是一份符合市场要求，开发可行性能够保证得到研发各个部门确认的新车型设计目标大纲。该大纲明确了新车型的形式、功能以及技术特点，描述了产品车型的最终定位，是后续研发各个过程的依据和要求，是一份指导性文件。 二、概念设计阶段 概念设计阶段开始后就要制定详细的研发计划，确定各个设计阶段的时间节点；评估研
车身制造四大工艺定义及特点： §在汽车制造业中，冲压、焊装、涂装、总装合为四大核心技术(即四大工艺)。 从结构上看，轿车属于无骨架车身，它的生产工艺流程大致为： 焊装工艺：冲压好的车身板件局部加热或同时加热、加压而接合在一起形成车身总成。在汽车车身制造中应用最广的是点焊，焊接的好坏直接影响了车身的强度。 汽车车身是由薄板构成的结构件，冲压成形后的板料通过装配和焊接形成车身壳体(白车身)，所以装焊是车身成形的关键。装焊工艺是车身制造工艺的主要部分。 汽车车身壳体是一个复杂的结构件，它是由百余种、甚至数百种(例如轿车)薄板冲压件经焊接、铆接、机械联结及粘接等方法联结而成的。由于车身冲压件的材料大都是具有良好焊接性能的低碳钢，所以焊接是现代车身制造中应用最广泛的联结方式。 焊装工艺 点焊：通过导电,电阻加热,金属熔合。点焊的过程：预压-焊接-保压-休止。 点焊相关工艺参数：电流／电压／电极压力／焊接时间／电极直径等。 点焊设备：固定式点焊机，移动式点焊机，包括：供电系统（变压器和二次回路）、焊具部分（机臂、电极夹持器、电极）、加压机构（气压、液压等）、冷却系统、机体等。 CO2气体保护焊接：一种熔化极气体保护电弧焊接法，利用焊丝与工件间产生的电弧来熔化金属，由CO2作为气体保护气，并采用光焊丝填充。 焊接工艺参数：电源极性／焊丝直径／电弧电压／焊接电流／气体流量／焊接速度／焊丝伸出长度／直流回路电感等。 §车身主体：主要由车前钣金、前围零件、地板总成、左/右侧围总成、后围总成、行李舱搁板总成和顶盖总成等零部件焊装而成 §汽车车身部件焊接系列夹具 §定位与夹紧，装配焊接三过程，一定位，二夹紧，三点固 §定位是通过定位基准与夹具上的定位元件相接触而实现，定位元件有：挡铁，定位销，支承板，样板 §夹紧：有力，稳定，避免焊接运动干涉 涂装工艺 §涂装有两个重要作用，第一车防腐蚀，第二增加美观。涂装工艺过程比较复杂，技术要求比较高。主要有以下工序：漆前预处理和底漆、喷漆工艺、烘干工艺等，整个过程需要大量的化学试剂处理和精细的工艺参数控制，对油漆材料以及各项加工设备的要求都很高，因此涂装工艺一般都是各公司的技术秘密。 概述汽车车身的涂装质量要求最高，要长期在各种气候条件下使用而不发生漆膜劣化和锈蚀，还要能维持其光泽、色彩和美观。典型的轿车车身涂装工艺是电泳底漆、中涂、面漆3C3B(3Coat3Bake)体系。在电泳底漆与中涂之间有焊缝密封和底板防护涂层的喷涂，以保证车身的密封、降噪声和防锈，面漆后涂内腔防锈蜡。 §表面涂层属于一级装饰精度，具有美丽的外观，光亮如镜或光滑的表面，无细微的杂质、擦伤、裂纹、起皱、起泡及肉眼可见的缺陷，并应有足够的机械强度。底面涂层属于优良保护层，应有优良的防锈性和防腐蚀性，很强的附着力；局部或全部刮涂附着力好、机械强度高的腻子，使用数年也不会出现锈蚀或脱落等现象。 §总装工艺总装就是将车身发动机变速器仪表板车灯车门等构成整辆车的各零件装配起来生产出整车的过程。
任我通汽车整车座椅制作设计教程； 首先制作汽车座椅目的是：个性，舒适，丢弃残旧内饰，进行整改翻新； 整车座椅制作改装设计开发方法与流程 交通事故统计分析表明，疲劳驾驶是造成交通事故的主要原因。驾驶座椅是影响驾驶与乘坐舒适程度的重要设施，对于减少驾驶员疲劳程度，降低事故发生率有重要作用，汽车驾驶员座椅设计优劣与否直接关系到驾驶质量与安全。故座椅的设计开发在整车的设计中尤为重要。
一、座椅组成及术语1座椅总成的组成
1）座椅（seat） 供一个成年乘员乘坐且有完整装饰并与车辆结构为一体或分体的乘坐设施。它包括单独的座椅或长条座椅的一个座位。 2）固定装置（anchorage） 将座椅总成固定到车辆结构上的装置。包括车身上受影响的部件。 3）调节装置（adjustment system） 能将座椅或其部件的位置调整到适应乘员乘坐姿态的装置。 该装置应有如下功能： A. 纵向位移（longitudinal displacement） B. 垂直位移（vertical displacement） C. 角位移（angular displacement） 4）锁止装置（locking system） 使座椅及部件保持在使用位置的装置。 5）头枕（head restraint） 用于限制成年乘员头部相对于其躯干后移，以减轻在发生碰撞事故时颈椎可能受到的损伤程度的装置。 2相关术语
1）“H”点(“H”point) 二维或三维人体模型样板中人体躯干与大腿的连接点即胯点(HipPoint)。 2）“R”点“（R”point） GB11551—2003中附录C定义的乘坐基准点。基准线（referenceline）为 GB11551—2003中附录C附件1图C.1中所示的通过三维人体模型的线。 3）加速踏板踵点（AHP） 在加速踏板未压缩时,人体模型的踵点在被压塌的地板覆盖件上的点。 4）拇趾参考点(BOF) 在侧视图上过AHP点作人体样板鞋底的切线在该切线上离AHP点203mm处的一个点。 5）踏板装置角 在侧视图上踏板平面与水平面的夹角。 6）踏平面角 驾驶员以正常驾驶姿势踏在加速踏板上时在侧视图上鞋底平面与水平面的夹角。 7）坐姿舒适性
汽车制造四大工艺 工艺 概念 即加工产品的方法(手段、过程)。是利用生产工具对原材料、毛坯、半成品进行加工,改变其几何形状、外形尺寸、表面状态和内部组织的方法。 工艺规程 规定产品或零部件制造工艺过程和操作方法等地工艺规定（文件）。 工艺文件 指导工人操作和用于生产、工艺管理的各种技术文件。是企业组织生产计划生产和进行核算的重要技术参数。 工艺参数 为达到加工产品预期的技术指标，工艺过程中选用和控制的有关量，如电流、电极压力压等。 工艺装备 产品制造过程中所用的各种工具的总称。包括刀具夹具模具量具检具辅具钳工工具和工位器具等。 工艺卡片 (或作业指导书)按产品的零、的某一工艺阶段编制的一种工艺文件。他以工序为单元,详细说明产品(或零、部件)在某一工艺阶段的工序号、工序名称、工序内容、工艺参数、操作要求以及采用的设备和工艺装备。包括冲压工艺卡片、焊接工艺卡片、油漆工艺卡片、装配工序卡片。 物料清单（BOM），外协件明细表，材料消耗工艺定额汇总表，零部件转移卡 材料消耗工艺定额明细表 填写产品每个零件在制造过程所需消耗的各种材料的名称、牌号、规格、重量等的一种工艺文件。
工艺管理内容包括： 产品工艺工作程序、产品结构工艺性审查的方式和程序、工艺方案设计、工艺规程设计、工艺定额编制、工艺文件标准化审查、工艺文件的修改、工艺验证、生产现场工艺管理、工艺纪律管理、工艺标准化、工艺装备编号方法、工艺装备设计与验证管理程序、工装的使用与维护、工艺规程格式、管理用工艺文件格式、专用工艺装备设计图样及设计文件格式。 工艺设计过程 策划(产品定义)-产品设计和开发(产品数据)-过程设计和开发-产品与过程确认-生产-(持续改进)。 车身制造四大工艺定义及特点 在汽车制造业中，冲压、焊装、涂装、总装合为四大核心技术(即四大工艺)。从结构上看，轿车属于无骨架车身，它的生产工艺流程大致为： 冲压工艺（下一节课详细讲解） 焊装工艺 冲压好的车身板件局部加热或同时加热、加压而接合在一起形成车身总成。在汽车车身制造中应用最广的是点焊，焊接的好坏直接影响了车身的强度。 汽车车身是由薄板构成的结构件，冲压成形后的板料通过装配和焊接形成车身壳体(白车身)，所以装焊是车身成形的关键。装焊工艺是车身制造工艺的主要部分。 汽车车身壳体是一个复杂的结构件，它是由百余种、甚至数百种(例如轿车)薄板冲压件经焊接、铆接、机械联结及粘接等方法联结而成的。由于车身冲压件的材料大都是具有良好焊接性能的低碳钢，所以焊接是现代车身制造中应用最广泛的联结方式。 焊装工艺点焊：通过导电电阻加热,金属熔合。点焊的过程：预压-焊接-保压-休止。点焊相关工艺参数：电流／电压／电极压力／焊接时间／电极直径等。点焊设备：固定式点焊机，移动式点焊机，包括：供电系统（变压器和二次回路）、焊具部分（机臂、电极夹持器、电极）、加压机构（气压、液压等）、冷却系统、机体等。 CO2 气体保护焊接：一种熔化极气体保护电弧焊接法，利用焊丝与工件间产生的电弧来熔化金属，由CO2作为气体保护气，并采用光焊丝填充。 焊接工艺参数： 电源极性／焊丝直径／电弧电压／焊接电流／气体流量／焊接速度／焊丝伸出长度／直流回路电感等。
汽车生产四大工艺流程 及工艺文件 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-

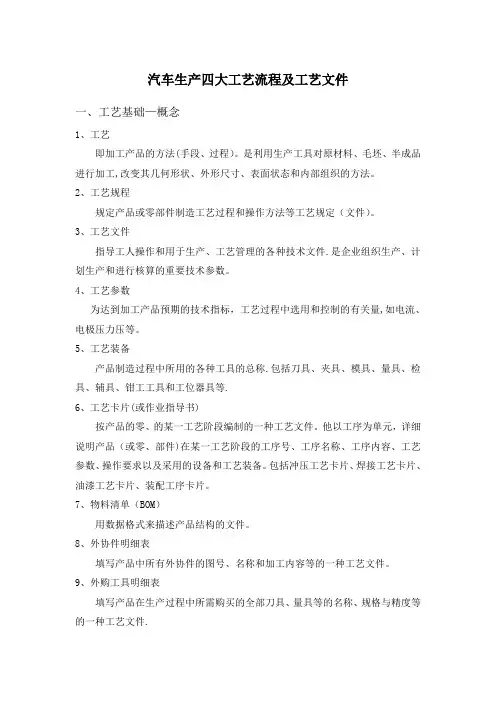

汽车生产四大工艺流程及工艺文件 一、工艺基础—概念 1、工艺 即加工产品的方法(手段、过程)。是利用生产工具对原材料、毛坯、半成品进行加工,改变其几何形状、外形尺寸、表面状态和内部组织的方法。 2、工艺规程 规定产品或零部件制造工艺过程和操作方法等工艺规定（文件）。 3、工艺文件 指导工人操作和用于生产、工艺管理的各种技术文件。是企业组织生产、计划生产和进行核算的重要技术参数。 4、工艺参数 为达到加工产品预期的技术指标，工艺过程中选用和控制的有关量，如电流、电极压力压等。 5、工艺装备 产品制造过程中所用的各种工具的总称。包括刀具、夹具、模具、量具、检具、辅具、钳工工具和工位器具等。 6、工艺卡片(或作业指导书) 按产品的零、的某一工艺阶段编制的一种工艺文件。他以工序为单元,详细说明产品(或零、部件)在某一工艺阶段的工序号、工序名称、工序内容、工艺参数、操作要求以及采用的设备和工艺装备。包括冲压工艺卡片、焊接工艺卡片、油漆工艺卡片、装配工序卡片。 7、物料清单（BOM） 用数据格式来描述产品结构的文件。 8、外协件明细表 填写产品中所有外协件的图号、名称和加工内容等的一种工艺文件。 9、外购工具明细表 填写产品在生产过程中所需购买的全部刀具、量具等的名称、规格与精度等的一种工艺文件。
10、材料消耗工艺定额明细表 填写产品每个零件在制造过程所需消耗的各种材料的名称、牌号、规格、重量等的一种工艺文件。 11、材料消耗工艺定额汇总表 将“材料消耗工艺定额明细表”中的各种材料按单台产品汇总填列的一种工艺文件。 12零部件转移卡 填写各装配工序零、部件图号（代号）名称规格等的一种工艺。 二、工艺基础—管理 1、工艺管理内容包括： 产品工艺工作程序、产品结构工艺性审查的方式和程序、工艺方案设计、工艺规程设计、工艺定额编制、工艺文件标准化审查、工艺文件的修改、工艺验证、生产现场工艺管理、工艺纪律管理、工艺标准化、工艺装备编号方法、工艺装备设计与验证管理程序、工装的使用与维护、工艺规程格式、管理用工艺文件格式、专用工艺装备设计图样及设计文件格式。 2、工艺设计过程 策划(产品定义)-产品设计和开发(产品数据)-过程设计和开发-产品与过程确认-生产-(持续改进)。 三、车身制造四大工艺定义及特点 在汽车制造业中，冲压、焊装、涂装、总装合为四大核心技术(即四大工艺)。 1、冲压工艺 冲压是所有工序的第一步。先是把钢板在切割机上切割出合适的大小，这个时候一般只进行冲孔、切边之类的动作，然后进入真正的冲压成形工序。每一个工件都有一个模具，只要把各种各样的模具装到冲压机床上就可以冲出各种各样的工件，模具的作用是非常大的，模具的质量直接决定着工件的质量。
轿车车身的设计及开发流程
目录概述： 第一章：轿车车身设计要素 第二章：整车开发流程 第三章：项目开发流程 第四章：项目开发过程中需归档的文件目录： 第五章：可行性分析阶段 第六章：车身相关间隙设计规 第七章：车身外间隙设计规 第八章：密封条的截面沿用规 第九章：鈑金过孔的问题 第十章：门盖系统校核规 第十一章：工艺知识 一、钣金冲压件冲压，焊接，和电镀的工艺性检查条例
二、车身工艺性检查 三、部分B21车身鈑金工艺分析报告： 四、冲压钢板性能： 五、冲压工艺工序 六、焊接种类及相关介绍 概述： 车身是整车的重要组成部分，开发整车是一项很复杂的工程，车身也一样，它主要包括车身本体、外饰件、饰及附件，由于它是轿车上载人的容器，因此要求轿车车身应具有良好的舒适性和安全性。此外，轿车车身又是包容整车的壳体，能够最直观地反映轿车外观形象等特点，所以，轿车车身设计应非常注重外形造型，以满足人们对轿车外形地审美要求，取得较好的市场。而汽车人体工程学、汽车空气动力学、汽车造型及审美艺术、汽车车身新材料的研究及开发、汽车车身结构强度分析、汽车车身设计方法及技术等方面的研究和应用，正是设计出具有良好性能的轿车车身的必要基础。 下面，分章予以说明： 第一章：轿车车身设计要素
轿车车身设计要素，亦是从事车身设计工作时，设计人员所必须考虑的方面和重点解决的关键技术，是提高车身设计质量的关键容。全面掌握、研究和应用车身的设计要素，是设计人员应具备的基本技能。从现代轿车车身设计的角度出发，汽车产品的设计要素主要表现在如下几个方面： 1．车身外形设计方面 ⑴车身空气动力特性要素 ⑵车身尺寸确定的人体尺寸要素 ⑶车身外形设计、饰造型的美学要素 ⑷外形的结构性和装饰的功能性要素 2．车身室布置设计方面 ⑴人体工程要素，包括人体尺寸、人体驾驶和乘坐姿势、人体操纵围、人眼视觉 和视野、人车视野、人体运动特征、人体的心理感觉等。 ⑵车身部设计的安全保护要素。 3．车身结构设计方面 ⑴结构设计的强度、刚度要求； ⑵轻量化设计要素，包括结构合理性和合理选材； ⑶结构设计的安全性要素 ⑷车身防腐蚀设计设计要素 ⑸车身密封性设计要素 ⑹结构设计的制造工艺性要素 4．产品开发方面 ⑴产品开发的市场性要素； ⑵系列化产品发展要素； ⑶生产、工艺继承性要素。 第二章：整车开发流程
1、骡子车（Mule Car） 在项目开始早期利用现有生产车辆，通过改装等方式安装新的发动机支撑，功能性的发动机冷却、进气系统和整个发动机总成。 目的：在项目早期（G7方案批准前）支持动力总成初始验证和标定工作（开发Mule车标定）。 例如：整车载重分析、底盘操纵和控制系统开发、空调和发动机冷却系统开发、噪声与振动分析、动力总成集成系统开发、电气系统开发等等。 2、模拟样车（Simu Car） 利用代表设计的结构件通过拼装和改装而成的样车（软模、简易工装、手工工艺等）。 目的：为支持整车、系统进一步的设计和验证，完成架构件的设计和发布。3、工程样车（EP Car） 根据工程设计发布的信息，采用相应工程样件制造工艺制造出的满足设计要求的零件在技术中心试制车间装配的车。
目的：整车集成的开发、验证与整车相关的SSTS（子系统技术规）要求、零件调试、开发动力总成标定、公告法规的早期验证和验证总装顺序等。 铸造批准和铣削批准由产品和制造在同步工程的基础上共同批准！ 1、制造验证造车（MCB） 制造验证造车（ Manufacturing confirmation Build ）是在生产线正式造车（PPV ）前的准备工作，检验车辆的工艺可行性，在工厂里完成制造，以识别工厂的问题并为正式造车做好员工培训。造车会通过所有的工艺系统，为工厂员工展示产品和工艺过程的学习机会。造车所用的零部件可以采用EP 车的零部件，运送到工厂。在PPV 前1 个月完成首辆车的制造。
2、生产验证车（PPV Car） 用正式生产工装模具和制造工艺制造的样件并按照生产线工艺装配而成的样车。 目的：100% 动力总成标定、底盘操控性验证、动力加速性验证和VTS 认证，同时对制造工艺进行验证和生产工人培训。 PPV造车的职责分工： 1）采购负责PPV 零部件采购到位 2）PPV 批量零部件入库许可-SQE 3）物流负责PPV 零部件上线准备 4）工程负责零部件技术状态控制，零部件工程认可 5）质保负责零部件MB2 80%合格 6）制造工程负责生产线就绪，工厂负责制造 3、预试生产造车（PP Car） Pre-Pilot 造车主要考核工艺装备、检验流程和检验装置的过程能力。在批量生产工装模具的条件下要求制造确定尺寸和形状的单一零件，以及试验所有单一工艺装备和组合工装的功能。PP车辆要求所有的零件都完成MB2匹配。 4、试生产造车（P Car）
汽车整车全装四大工艺流程 1、冲压工艺冲压是所有工序的第一步。先是把钢板在切割机上切割出合适的大小，这个时候一般只进行冲孔、切边之类的动作，然后进入真正的冲压成形工序。每一个工件都有一个模具，只要把各种各样的模具装到冲压机床上就可以冲出各种各样的工件，模具的作用是非常大的，模具的质量直接决定着工件的质量。a、冲压工艺的特点及冲压工序的分类冲压是一种金属加工方法，它是建立在金属塑性变形的基础上，利用模具和冲压设备对板料施加压力，使板料产生塑性变形或分离，从而获得一定形状、尺寸和性能的零件(冲压件)。冲压工序按加工性质的不同，可以分为两大类型：分离工序和成形工序。b、冲压工序可分为四个基本工序：冲裁：使板料实现分离的冲压工序(包括冲孔、落料、修边、剖切等)。弯曲：将板料沿弯曲线成一定的角度和形状的冲压工序。拉深：将平面板料变成各种开口空心零件，或把空心件的形状、尺寸作进一步改变的冲压工序。局部成形：用各种不同性质的局部变形来改变毛坯或冲压成形工序(包括翻边、胀形、校平和整形工序等)。c、几种汽车覆盖件的冲压工艺冲压件示意图汽车覆盖件的冲压工艺，通常都是由拉深、修边冲孔、翻边整三个基本工序组成；有的还需要落料或冲孔，有的需要多次修边、冲孔或翻边，有的工序还可以合并。因此，对于一个具体的汽车覆盖件来说，要确定其冲压工艺，就必须具体地分析该零
件的形状、结构、材料和技术要求，结合生产批量(纲领)和生产设备条件，才能最后确定。 2、焊装工艺冲压好的车身板件局部加热或同时加热、加压而接合在一起形成车身总成。在汽车车身制造中应用最广的是点焊，焊接的好坏直接影响了车身的强度。汽车车身是由薄板构成的结构件，冲压成形后的板料通过装配和焊接形成车身壳体(白车身)，所以装焊是车身成形的关键。装焊工艺是车身制造工艺的主要部分。汽车车身壳体是一个复杂的结构件，它是由百余种、甚至数百种(例如轿车)薄板冲压件经焊接、铆接、机械联结及粘接等方法联结而成的。由于车身冲压件的材料大都是具有良好焊接性能的低碳钢，所以焊接是现代车身制造中应用最广泛的联结方式。车身焊装总成如下所示：车身焊装总成示意图 3、涂装工艺涂装有两个重要作用，第一车防腐蚀，第二增加美观。涂装工艺过程比较复杂，技术要求比较高。主要有以下工序：漆前预处理和底漆、喷漆工艺、烘干工艺等，整个过程需要大量的化学试剂处理和精细的工艺参数控制，对油漆材料以及各项加工设备的要求都很高，因此涂装工艺一般都是各公司的技术秘密。a、概述汽车车身的涂装质量要求最高，要长期在各种气候条件下使用而不发生漆膜劣化和锈蚀，还要能维持其光泽、色彩和美观。典型的轿车车身涂装工艺是电泳底漆、中涂、面漆 3C3B(3Coat3Bake)体系。在电泳底漆与中涂之间有焊缝密封和底板防护涂层的喷涂，以保证车身的密封、降噪声和防锈，面漆后
整车设计及开发流程
轿车车身的设计及开发流程
目录 概述： 第一章：轿车车身设计要素 第二章：整车开发流程 第三章：项目开发流程 第四章：项目开发过程中需归档的文件目录： 第五章：可行性分析阶段 第六章：车身相关间隙设计规范 第七章：车身外间隙设计规范 第八章：密封条的截面沿用规范 第九章：鈑金过孔的问题 第十章：门盖系统校核规范 第十一章：工艺知识 一、钣金冲压件冲压，焊接，和电镀的工艺性检查条例 二、车身工艺性检查 三、部分B21车身鈑金工艺分析报告： 四、冲压钢板性能： 五、冲压工艺工序 六、焊接种类及相关介绍
概述： 车身是整车的重要组成部分，开发整车是一项很复杂的工程，车身也一样，它主要包括车身本体、外饰件、内饰及附件，由于它是轿车上载人的容器，因此要求轿车车身应具有良好的舒适性和安全性。此外，轿车车身又是包容整车的壳体，能够最直观地反映轿车外观形象等特点，所以，轿车车身设计应非常注重外形造型，以满足人们对轿车外形地审美要求，取得较好的市场。而汽车人体工程学、汽车空气动力学、汽车造型及审美艺术、汽车车身新材料的研究及开发、汽车车身结构强度分析、汽车车身设计方法及技术等方面的研究和应用，正是设计出具有良好性能的轿车车身的必要基础。 下面，分章予以说明： 第一章：轿车车身设计要素 轿车车身设计要素，亦是从事车身设计工作时，设计人员所必须考虑的方面和重点解决的关键技术，是提高车身设计质量的关键内容。全面掌握、研究和应用车身的设计要素，是设计人员应具备的基本技能。从现代轿车车身设计的角度出发，汽车产品的设计要素主要表现在如下几个方面：
汽车整车生产四大工艺 流程 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT

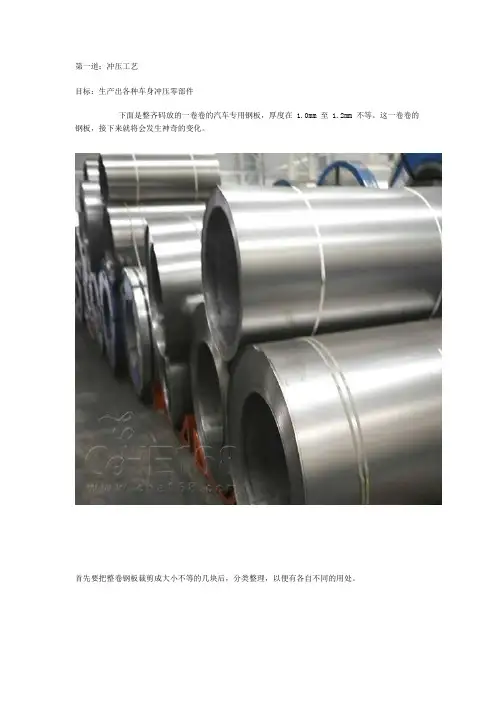

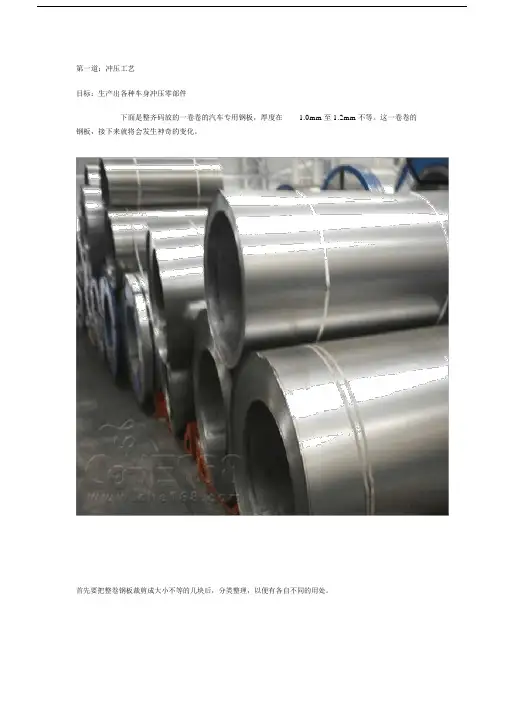

第一道：冲压工艺目标：生产出各种车身冲压零部件 下面是整齐码放的一卷卷的汽车专用钢板，厚度在至不等。这一卷卷的钢板，接下来就将会发生神奇的变化。 首先要把整卷钢板裁剪成大小不等的几块后，分类整理，以便有各自不同的用处。 大小不等的钢材，要经过一道切边工序。然后分配到各个冲压机上，进行下一步工序。 平整的钢材经过冲压机重新塑造，被压制成车身上的各种冲压部件。 压制好的前翼子板，整齐放在成品区待用。 压制成型的车辆侧车身 至此，一批批的汽车钢板就变成了形状结构复杂的车身零部件。接下来他们就被送到了焊接车间，进入了下一道工序。 第二道：焊接工艺 目标：将各种车身冲压部件焊接成完成的车身 每一道焊接完成后，工人师傅都要仔细检查焊接情况。 哈弗的车身焊接还大量运用了工业机器人，这大大提高了效率并降低了失误的风险。 车身焊接完成后，还要再进一步检查焊接情况。 在确认了焊接没有问题之后，白车身就将被送入涂装车间进行下一道工序。 第三道：涂装工艺 目标：防止车身锈蚀，使车身具有靓丽外表 组装完成的车身，被吊装到喷漆车间，先进行电泳防锈处理。 电泳防锈处理完毕后，工人们还要清理车身表面，发现是否有缺陷，为下一步即将到来的喷漆做准备。 由于油漆含有大量有毒物质，而且人工喷漆效率低、浪费油漆，因此哈弗喷漆工艺已经由机器人来完成了。 至此车身涂装工艺就结束了，喷涂完毕的车身将被送到总装车间进行最后一道工序。 第四道：总装工艺
目的：将车身、底盘和内饰等各个部分组装到一起，形成一台完整的车 本来运到总装车间的应该是包含发动机变速箱在内的底盘总成。但是我们有必要了解一下底盘总成是怎么组装的，因此先从哈弗的大梁开始。 在哈弗的大梁上需要安装转向系统和其他不易安装的部件。 这个工序是给车辆安装悬架连杆等部件。 安装后备胎支架 再下来，发动机和变速箱是作为一个动力总成来整体安装的。 安装传动前后传动轴和排气管 安装好轮胎的底盘，就可以降到地面上了，接下来就是等待车壳的吊装。 底盘段暂时告一段落，国内生产的越野车，基本上都是非承载式车身。也就是说，车身不承载全车的受力，因此这些越野车都带有底盘。有了坚固的底盘，才可以更好的进行越野活动。 而在底盘段组装的同时，车身和内饰件也在紧锣密鼓地组装当中…… 从喷漆车间中，利用传送链条，将喷好漆的车壳吊装到总装车间的内饰工段，进行内饰的安装。 安装门内密封条等内饰件 安装后门锁扣等以及B、C柱的内装饰。 安装发动机舱隔音防火墙 安装整车控制电路，在底板上预埋线束，安装仪表台总成等 安装全车底板隔音、门板和安全带等 将内饰流水线上安装好的车身，吊装到底盘工段，然后进行组合，进行下一道的工序。 在地沟中把车辆的底盘和车身结合牢固 接下来安装仪表台上的一些电控设备、手刹和6碟CD等 安装后排座椅 安装方向盘和其他内饰件 安装前门内芯板等 安装前排扶手箱
