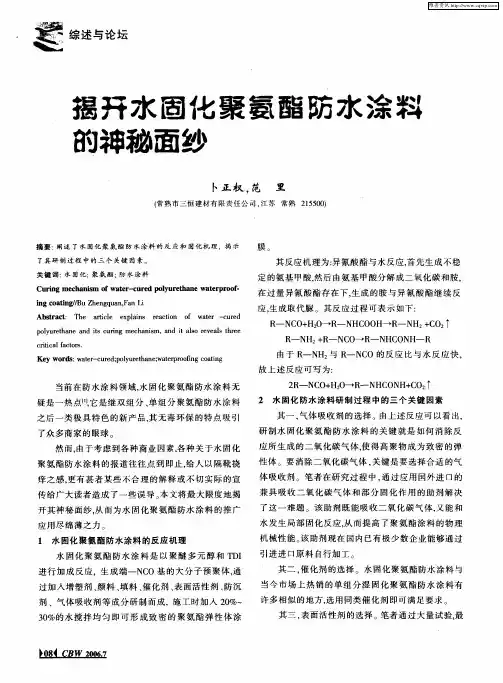

水固化聚氨酯防水涂料简介
水固化聚氨酯防水涂料是防水涂料中的一个新品种，其机理和应用虽曾有过报道，但对这种新型涂料的认识仍存在误解。
1 水固化聚氨酯防水涂料的由来
随着我国经济实力的增长和化学工业的发展，防水涂料迈出了以焦油（沥青）或摩卡为主要固化剂的双组分时代，单组分（潮气固化）聚氨酯防水涂料应运而生。潮气固化聚氨酯防水涂料不使用疑为致癌的有毒物摩卡做固化剂，而是施工后由预聚体所含—NCO基与空气中的水分发生反应，生成脲键而固化，形成高弹性、坚固耐用的无接缝防水膜，施工方便，性能优异，受到欢迎。但在应用过程中也发现其不足：
1）固化时间长，且不确定。该涂料是靠吸收空气中的水分缓慢进行扩链反应固化的，所
以受空气湿度的影响较大。
2）不能厚涂，施工需多道涂刮，影响工期。
3）在潮湿基面涂刷会发泡。
为克服潮气固化的缺点，设想施工时加入一定量的水，促使其涂膜表里迅速固化，这就是开发水固化聚氨酯防水涂料的初衷。
2 水固化聚氨酯防水涂料原理
水固化聚氨酯防水涂料是以聚醚多元醇和多异氰酸酯进行加成反应，生成端—NCO 基的大分子预聚体，加入增塑剂、颜料、填料和气体脱除剂等成分，单组分包装（固化剂“水”施工现场方便可取，不必包装）出厂的无溶剂型材料，施工时加入一定量的水，搅拌均匀即可摊铺、刮涂，固化后为致密的聚氨酯弹性体涂膜，既可防水，也可做运动场地和地坪。其反应机理为：异氰酸酯与水反应，首先是生成不稳定的氨基甲酸，然后由氨基甲酸分解成二氧化碳及胺，在过量异氰酸酯存在下，所生成的胺将与异氰酸酯继续反应，生成取代脲。一个水分子可与两个—NCO基团反应，即水可看作是一种扩链剂或固化剂，使分子链增长，形成聚合物（聚脲）。端—NCO 基聚氨酯预聚体与水反应的产物是聚氨酯脲，聚氨酯高聚物的主要原料是多异氰酸酯，其涂膜固化时不论形成氨酯键或脲键，均归属聚氨酯。二异氰酸酯与水反应生成CO2气体的原理，被用来制备聚氨酯泡沫塑料，而在水固化聚氨酯防水涂料的制备中，关键是如何消除反应生成的CO2，使高聚物成为致密的聚氨酯弹性体。随着科学技术的进步，现在可以通过加入CO2吸收剂，将CO2气体吸收，形成内部无气泡、表面无针孔的涂膜。
由于是通过加水使其固化，该涂料固化迅速，同样形成性能优异的取代脲（传统的胺类固化剂摩卡与异氰酸酯反应生成取代脲），其性能可完全达到,GB/T 19250-2003《聚氨酯防水涂料》标准。为了适应环保要求，水固化聚氨酯防水涂料又有了改进，如通过减压蒸馏，脱除涂料中游离的TDI，使其含量降到0.5%以下。该涂料既不含摩卡和溶剂，游离TDI含量又低于0.5%，实为环保型防水涂料，可适用于饮水工程、厕浴间防水以及地铁等空气不流通、潮湿环境的防水施工。
聚氨酯防水涂料施工工艺流程: 1.清扫基层,2.涂刷底胶,3.细部附加层, 4.第一层涂膜,5.第二层涂膜,6.第三层涂膜和粘石渣。 1. 清扫基层:用铲刀将粘在找平层上的灰皮除掉,用扫帚将尘土清扫干净,尤其是管根、地漏和排水口等部位要仔细清理。如有油污时,应用钢丝刷和砂纸刷掉。表面必须平整,凹陷处要用1∶3水泥砂浆找平。 2. 涂刷底胶:将聚氨酯甲、乙两组份和二甲苯按1∶1.5∶2的比例(重量比配合搅拌均匀,即可使用。用滚动刷或油漆刷蘸底胶均匀地涂刷在基层表面,不得过薄也不得过厚,涂刷量以0.2kg/m左右为宜。涂刷后应干燥4h以上,才能进行了一工序的操作。 3. 细部附加层:将聚氨酯涂膜防水材料按甲组份∶乙组份=1∶1.5的比例混合搅拌均匀,用油漆刷蘸涂料在地漏、管道根、阴阳角和出水口等容易漏水的薄弱部位均匀涂刷,不得漏刷(地面与墙面交接处,涂膜防水拐墙上做100mm高。 4. 第一层涂膜:将聚氨酯甲、乙两组份和二甲苯按1∶l.5∶0.2的比例(重量比配合后,倒入拌料桶中,用电动搅拌器搅拌均匀(约5min,用橡胶刮板或油漆刷刮涂一层涂料,厚度要均匀一致,刮涂量以0.8~ 1.0kg/m为宜,从内往外退着操作。 5. 第二层涂膜:第一层涂膜后,涂膜固化到不粘手时,按第一遍材料配比方法,进行第二遍涂膜操作,为使涂膜厚度均匀,刮涂方向必须与第一遍刮涂方向垂直,刮涂量与第一遍同。 6. 第三层涂膜:第二层涂膜固化后,仍按前两遍的材料配比搅拌好涂膜材料,进行第三遍刮涂,刮涂量以0.4~0.5kg/m为宜,涂完之后未固化时,可在涂膜表面稀撒干净的φ2~φ3mm粒径的石渣,以增加与水泥砂浆覆盖层的粘结力。 在操作过程中根据当天操作量配料,不得搅拌过多。如涂料粘度过大不便涂刮时,可加人少量二甲苯进行稀释,加入量不得大于乙料的10%。如甲、乙料混合后固
聚氨酯防水施工工艺标准 一、范围 本工艺标准适用于工业与民用建筑物各种设有防护层的屋面防水工程，卫生间、地下建筑防水工程等. 二、施工准备 材料及要求 2.1分类 产品按组分分为单组分（S），多组分（M）两种。 产品按拉伸性能分为I、Ⅱ两类。 2.2单组份聚氨酯防水涂料 单组分聚氨酯防水涂料是以异氰酸酯、聚醚为主要原料，配以各种助剂制成的反应型柔性防水涂料。该产品具有良好的物理性能，粘结力强，常温湿固化。有的聚氨酯防水涂料涂刷出的膜有稍微发粘的情况，在性能达标的情况下，也属于合格。 2.3双组分聚氨酯防水涂料 聚氨酯防水涂料，应具有出厂合格证及厂家产品的认证文件，并复验以下技术性能。 聚氨酯防水涂料，以甲组份及乙组份桶装出厂；甲组份：异氰酸基含量以3.5±0.2%为宜。 乙组份：羟基含量以0.7±0.1%为宜。 两组份材料应分别保管，存放在室内通风干燥处，贮期甲组份为6个月，乙组份为12个月，使用时甲组份和乙组份料按1∶1的比例配合，
形成聚氨酯防水涂料。 2.4 辅助材料： a．磷酸：用于做缓凝剂 b．二月桂酸二丁基锡：用于做促凝剂。 c．二甲苯或醋酸乙酯：用于稀释和清洗工具。 d. 水泥使用强度等级不低于32.5普通硅酸盐水泥，用于配制水泥砂浆抹保护层。 e. 中砂：圆粒中砂，粒径2~3mm，含泥量不大于3%；用于配制水泥砂浆抹防护层。 2.5 主要机具： a.电动机具：电动搅拌器。 b. 手用工具：搅拌桶、小铁桶、小平铲、塑料或橡胶刮板、滚动刷、毛刷、弹簧秤、消防器材等。 2.6 作业条件： a.基层应符合设计的要求，并应通过验收。基层表面应坚实平整，无浮浆，无起砂、裂缝现象。 b. 与基层相连接的各类管道、地漏、预埋件、设备支座等应安装牢固。 c. 管根、地漏与基层的交接部位，应预留宽10mm，深10mm的环形凹槽，槽内应嵌填密封材料。 d. 基层的阴、阳角部位宜做成圆弧形。 e. 基层表面不得有积水，基层的含水率应满足施工要求
非固化橡胶沥青防水涂料 1、产品概述 非固化橡胶沥青防水涂料(以下简称非固化涂料)以胶粉、沥青、高分子聚合物等材料通过专用改性剂、添加剂等制造的单组份防水涂料。在应用状态下长期保持黏性膏状体的具有蠕变性的一种新型防水材料。该涂料能封闭基层裂缝和毛细孔，能适应复杂的施工作业面；与空气接触后长期不固化，始终保持黏稠胶质的特性，自愈能力强、碰触即粘、难以剥离，具有良好的粘结性能。它能解决因基层开裂应力传递给防水层造成的防水层断裂、挠曲疲劳或处于高应力状态下的提前老化等问题；同时，蠕变性材料的黏滞性使其能够很好地封闭基层的毛细孔和裂缝，解决了防水层的窜水难题，使防水可靠性得到大幅度提高；还能解决现有防水卷材和防水涂料复合使用时的相容性问题。 2、适用范围 适用于起伏较大、应力较大的基层和可预见发生和经常性发生变形的部位；特别适用于不能使用明火施工、机械施工和冷粘剂施工的工程等。 适用于混凝土、彩钢等屋面、地下、水池及隧道等防水工程。 3、产品特点 （1）永久非固化：产品施工后，一直保持弹塑性胶状体状态。在整个使用年限中，永久保持性能不变，不老化。 （2）神奇的自愈性：可自行修复在外力作用下造成的破损。 （3）极强的蠕变性：与卷材复合使用，即便是满粘，也能达到空铺的效果 （4）高低温施工无障碍：适应高温和低温施工，零下20℃至零上40℃均可施工。 （5）防窜水性能卓越：与基层微观满粘，封堵毛细孔和细微裂缝，实现真正的皮肤式防水。 （6）粘接性能卓越：几乎可与任何材料良好粘接。即便在无明水的潮湿基层，粘接能力同样不受影响。 （7）出色的耐候性：与空气长期接触也不固化，性能不变。 （8）施工工法多样化：同样的材料，即可喷涂又可刮涂、注浆，融合性好。 （9）抗开裂性：不受基层变形沉降的等外力造成的开裂的影响。 （10）安全环保：无毒、无溶剂、施工无明火，安全环保。 4、执行标准：JC/T2216-2014《非固化橡胶沥青防水涂料》
HG203防水密封涂料(CQ101) 5KG以上包装图 材料简介 HG203是中山市青龙化学建材有限公司引进美国最先进的高科技技术，采用进口原材料研制而成的真正的环保型单组份水固化聚氨酯防水密封涂料。该新型防水密封涂料已通过广东省建委的科技成果鉴定，获广东省重点新产品证书。 主要特点 1、使用时加20%的水做固化剂，属反应固化型产品；适用于潮湿基面。 2、100%环保产品，固化后无毒无味，无污染环境，适用于饮用水工程。 3、固体含量可高达100%，单位面积用料少；一次施工可达成所需厚度。 4、涂膜抗拉强度高，延伸性能好，粘结湿度高，耐热，耐寒（-40℃- 95℃），耐化学腐蚀，耐老化，
防霉性能好，并有阻燃性。 5、涂膜基本颜色为白色，可以在涂膜表面刷上各种颜色，也可以根据用户要求做成各种颜色以达到防水装饰效果。 6、可以通过添加橡胶粉沫做成防渗漏密封剂，添加砂子做成防滑层，也可以添加轻的空心填料做成隔热保温涂层。 7、使用维修容易，省力，省时，省费用，安全。 适用范围 1、可用于各种水利工程及地铁、隧道、桥梁、地下建筑工程的防水，防渗。 2、工业与民用建筑的斜平屋面、雨棚、天沟及各种不规划的屋面。 3、室内地坪、卫生间、厨房、浴室、花园、花坛、温泉水池、游泳池、污水处理场，饮用水池、水工建筑场，冷库地坪等的整体防水。 4、化工厂、钢铁厂、电站等外防腐，各种管道的隔热、保温、防腐。 5、建筑物裂缝的修补，膨胀结合处的密封。 施工要点 1、涂刷HG203的基层必须坚固，清洁，无灰尘，无油污，无起砂，无明水。有裂缝等缺陷应先进行修复，阴阳角做成圆弧。 2、涂覆前将容器内的涂料搅拌均匀，不要使底部留有沉淀，然后再加入 20%的清洁水搅拌均匀即可涂刷，刮涂或机械喷涂施工。 3、涂覆时平面可一次成型，立面为了防止一次成型时出现流淌，可在基面上非常薄的涂一层，容器内涂料停留时间大约5-10分钟(依现场气温，环境而定）后再在基层上一次性施工成设计所要求的厚度。 4、施工环境温度要高于0℃。 5、如需涂刷第二道，需在24小时后（以不粘脚为准），尚未完全固化时不允许上人踩踏。 6、材料用量 1.5㎏-2.0㎏/㎡（厚度1.5㎜-2.0㎜） 注意事项 1、配好的涂料必须在30min内用完，施工结束后，应立即用HG203专用清洗剂或酯类清洗工具和容器。 2、容器内涂料有沉淀属正常现象，不影响正常使用。
水固化聚氨酯防水涂料简介 水固化聚氨酯防水涂料是防水涂料中的一个新品种，其机理和应用虽曾有过报道，但对这种新型涂料的认识仍存在误解。 1 水固化聚氨酯防水涂料的由来 随着我国经济实力的增长和化学工业的发展，防水涂料迈出了以焦油（沥青）或摩卡为主要固化剂的双组分时代，单组分（潮气固化）聚氨酯防水涂料应运而生。潮气固化聚氨酯防水涂料不使用疑为致癌的有毒物摩卡做固化剂，而是施工后由预聚体所含—NCO基与空气中的水分发生反应，生成脲键而固化，形成高弹性、坚固耐用的无接缝防水膜，施工方便，性能优异，受到欢迎。但在应用过程中也发现其不足： 1）固化时间长，且不确定。该涂料是靠吸收空气中的水分缓慢进行扩链反应固化的，所 以受空气湿度的影响较大。 2）不能厚涂，施工需多道涂刮，影响工期。 3）在潮湿基面涂刷会发泡。 为克服潮气固化的缺点，设想施工时加入一定量的水，促使其涂膜表里迅速固化，这就是开发水固化聚氨酯防水涂料的初衷。 2 水固化聚氨酯防水涂料原理 水固化聚氨酯防水涂料是以聚醚多元醇和多异氰酸酯进行加成反应，生成端—NCO 基的大分子预聚体，加入增塑剂、颜料、填料和气体脱除剂等成分，单组分包装（固化剂“水”施工现场方便可取，不必包装）出厂的无溶剂型材料，施工时加入一定量的水，搅拌均匀即可摊铺、刮涂，固化后为致密的聚氨酯弹性体涂膜，既可防水，也可做运动场地和地坪。其反应机理为：异氰酸酯与水反应，首先是生成不稳定的氨基甲酸，然后由氨基甲酸分解成二氧化碳及胺，在过量异氰酸酯存在下，所生成的胺将与异氰酸酯继续反应，生成取代脲。一个水分子可与两个—NCO基团反应，即水可看作是一种扩链剂或固化剂，使分子链增长，形成聚合物（聚脲）。端—NCO 基聚氨酯预聚体与水反应的产物是聚氨酯脲，聚氨酯高聚物的主要原料是多异氰酸酯，其涂膜固化时不论形成氨酯键或脲键，均归属聚氨酯。二异氰酸酯与水反应生成CO2气体的原理，被用来制备聚氨酯泡沫塑料，而在水固化聚氨酯防水涂料的制备中，关键是如何消除反应生成的CO2，使高聚物成为致密的聚氨酯弹性体。随着科学技术的进步，现在可以通过加入CO2吸收剂，将CO2气体吸收，形成内部无气泡、表面无针孔的涂膜。 由于是通过加水使其固化，该涂料固化迅速，同样形成性能优异的取代脲（传统的胺类固化剂摩卡与异氰酸酯反应生成取代脲），其性能可完全达到,GB/T 19250-2003《聚氨酯防水涂料》标准。为了适应环保要求，水固化聚氨酯防水涂料又有了改进，如通过减压蒸馏，脱除涂料中游离的TDI，使其含量降到0.5%以下。该涂料既不含摩卡和溶剂，游离TDI含量又低于0.5%，实为环保型防水涂料，可适用于饮水工程、厕浴间防水以及地铁等空气不流通、潮湿环境的防水施工。
聚氨酯防水涂料 施工方案 1．施工准备 材料及要求 1.1.1聚氨酯防水涂料，应具有出厂合格证及厂家产品的认证文件，并复验以下技术性能。 聚氨酯防水涂料，以甲组份及乙组份桶装出厂；甲组份：异氰酸基含量以±％为宜。乙组份：羟基含量以±％为宜。 两组份材料应分别保管，存放在室内通风干燥处，储藏期甲组份为6个月，乙组份为12个月，使用时甲组份和乙组份料按1：2的比例配合，形成聚氨酯防水涂料，技术性能指标如下： 固体含量：≥93％ 抗拉强度：≥ 延伸率：≥300％ 低温柔度：在-200C绕∮20mm圆棒无裂纹 耐热度：800C不流淌 不透水性：＞MPa 干燥时间：1～6h 1.1.2辅助材料： 1.1. 2.1磷酸：用于做缓冲剂 1.1. 2.2二月桂酸二丁基锡：用于做促凝剂。 1.1. 2.3二甲苯或醋酸乙酯：用于稀释和清洗工具。 主要机具： 1.2.1电动工具：电动搅拌器。 1.2.2手动工具：搅拌桶、小铁桶、小平铲、塑料或橡胶刮板、滚动刷、毛刷、弹簧秤、消防器材等。 作业条件： 1.3.1防水层聚氨酯防水涂料冷作业施工，涂刷防水层的基层应按设计要求抹好找平层，要求抹平、压光、坚实平整，不起沙，含水率低于9％，阴阳角处应抹成圆弧角。 1.3.2涂刷防水层前应将涂刷面上的尘土、杂物，残留的灰浆硬块，有突出的部分处理、清扫干净。 2.3.3涂刷聚氨酯防水涂料不得在淋雨的条件下施工，施工的环境温度不应低于5 0C，操作时严禁烟火。 2.操作工艺 工艺流程： 基层清理→涂刷底胶→涂膜防水层施工→做保护层 基层处理：涂刷防水层施工前，先将基层表面的杂物、砂浆硬块等清扫干净，并用干净的湿布擦一次，经检查基层无不平整、空裂，起砂等缺陷，方可进行下道工序。 涂刷底胶（相当于冷底子油）： 2.3.1底胶（基层处理剂）配制：先将聚氨酯甲料、乙料和二甲苯以1：：2的比例（重量比）配合搅拌均匀，配好的料在2h内用完。
nco在聚氨酯固化剂中是什么原料的缩 写 【篇一：nco在聚氨酯固化剂中是什么原料的缩写】 1）聚氨酯固化剂中的-nco基团，会与空气中的水气等起反应，只会降低，不会升高。2）除非试验原 料、测试方法或流程出现问题。。。 【篇二：nco在聚氨酯固化剂中是什么原料的缩写】 所谓聚氨酯固化剂就是含有-nco基团的一些寡聚物，能够与聚醚二 元春反应。分类：聚氨酯固化剂分单组分和双组分，聚氨酯的种类 很多，市场主要是双组分羟基固化型聚氨酯。也有的分为：水性聚 氨酯固化剂和油性聚氨酯固化剂。用途：木器漆、玻璃漆、塑胶漆、金属漆、地坪漆，实物如，木器、汽车、飞机、机械、电器、仪器 仪表、塑料、皮革、玻璃，五金等干燥时间：表干15-20min，打磨 3-4h，实干24h特点：易干、耐磨、硬度高、丰满性好、柔韧性好、易打磨、与溶剂相容性强、性能稳定缺点：部分聚氨酯固化剂含有 毒游离tdi物质，如不达标，易对周边环境及人造成危害，常见症状为：眼睛疼痛、流泪、、咳嗽、胸闷、气急、哮喘、、、接触性过 敏性等症状，长期接触有致癌的危险。区别：在固体含量方面，聚 酯漆固化剂与聚氨酯固化剂的区别在于，聚酯漆固话的固体含量几 乎是100%，而聚氨酯固化剂的固体含量一般为35-90%。施工注意：一定要严格按照油漆包装上指定的文字说明进行调配油漆及固化剂 和稀释剂的比列，一般配漆比例为：主剂∶固化剂∶稀释剂为 1∶0.5-1∶0.5-1.5，调制或涂饰时，不能与水、酸、碱、醇类接触。尤其...所谓聚氨酯固化剂就是含有-nco基团的一些寡聚物，能够与 聚醚二元春反应。 分类：聚氨酯固化剂分单组分和双组分，聚氨酯的种类很多，市场 主要是双组分羟基固化型聚氨酯。也有的分为：水性聚氨酯固化剂 和油性聚氨酯固化剂。 用途：木器漆、玻璃漆、塑胶漆、金属漆、地坪漆，实物如，木器、汽车、飞机、机械、电器、仪器仪表、塑料、皮革、玻璃，五金等 干燥时间：表干15-20min，打磨3-4h，实干 24h 特点：易干、耐磨、硬度高、丰满性好、柔韧性好、易打磨、与溶 剂相容性强、性能稳定
水性聚氨酯防水涂料 产品介绍 单组份水性聚氨酯防水涂料（YF-SJ)是以水性聚氨酯树脂为基料，并以水为分散介质的高科技涂料，是通过交联改性聚合物含有封闭异氨酸脂的水性聚合物涂料，具有良好的贮存稳定性、涂膜机械性、耐水性、耐溶剂性及耐老化性，是当前市场适用于各类工程的最佳防水涂料。该涂料无溶剂污染，加水固化，使用方便。 产品特点 ◇ 延伸性能优，抗拉强度高，耐高低温，耐老化，耐腐蚀。 ◇固体含量高达65%，成膜率大，单位面积用料少。 ◇无溶剂挥发，无毒无味无污染，特别适用于饮水工程，是100%的环保产品。 ◇ 可添加颜料，做成各种颜色，以满足客户要求，达到防水装饰效果。 ◇ 使用时可加10%的水做固化剂；可添加砂子做成防滑层；可添加橡胶粉末做成防渗漏密封剂；也可添加轻质的空心填料做隔热保温层，均不会影响其防水效果。 适用范围 1、工业与民用建筑的平、斜屋面及各种不规则的屋面，特别是要求带装饰性的屋面及运动场。 2、地铁、隧道、通道、水池、伸缩缝、施工缝、变形缝、天沟及各种水利工程的防渗和密封。
3、可作建筑物裂缝的修补，膨胀结合处的密封。 4、可作防腐地坪、防腐池及管道的外防腐、隔热、保温。 产品性能 指标\等级Ⅰ Ⅱ 拉伸强度MPa≥ 1.9 2.45 断裂延伸率％≥ 550 450 撕裂延伸率N/mm≥ 12 14 固体含量%≥ 65 低温弯折性℃≤ -40 表干时间（h）≤ 12 实干时间（h）≤ 24 施工工艺要点： 1. 基面要求干净，无杂物，无油污，坚固，无起砂，有裂缝缺陷应先进行修复，阴阳角做成圆弧；金属表层须先除锈。 2.材料准备：使用前要先将涂料搅拌均匀，不要有沉淀，然后再加10%的清洁水搅拌均匀即可。 3. 可用刮涂法或机械喷涂施工。平面的防水工程涂刮一道即可成型并达到所需的厚度，立面的防水工程需先涂一道非常薄的涂层，以防流挂，再在基层上一次性施工成设计所需厚度。 4. 如需刮涂第二遍，需在上道涂层完全固化后方可进行（约24小时后）。 5. 铺贴保护层或饰面材料，需在涂膜完全固化后进行。施工时应防
聚氨酯（PU）防水涂料亦称聚氨酯涂膜防水材料，是以聚氨酯树脂为主要成膜物质的一类高分子防水材料。聚氨酯防水涂料属橡胶系，其组份甲、乙两种组份，甲组份由甲苯二异氨酸酯、二苯基甲烷二异氰酸酯与丙二醇醚、丙三醇醚等原料在加热搅拌下，经过氢转移的加成聚合反应制成；乙组份主要是胺类固化剂或固化剂，加入适量的煤焦油以及增塑剂、防霉剂、填充剂、促进剂等，在加热搅拌田建霞制成的一种混合物。辅助材料有二甲苯、乙酸乙酯、二月桂酸二丁基锡、苯磺酰氯、石渣等。 聚氨酯防水涂料适用于各种屋面防水工程（需覆盖保护层）；地下建筑防水工程、厨房、浴室、卫生间防水工程、水池、游泳池防漏；地下管道防水、防腐蚀等。 聚氨酯具有较大的弹性和延伸能力及较好的抗裂性、耐候性、耐酸碱性和抗老化性，而且是冷作业施工，操作简便，能形成无缝的防水层，对任何形状复杂、管道纵横的部位都容易施工，对一定程度的基层裂缝具有较强的适应性。 附加图-聚氨酯防水涂料所应国家标准GB/T19250-2003 表1 单组份聚氨酯防水涂料物理力学性能 序号项目 I II 1 拉伸强度/MPa 1.9 2.45 2 断裂伸长率/% 550 450 3 撕裂强度/(N/mm) 12 14 4 低温弯折性/℃ -40 5 不透水性 0.3MPa 30min 不透水 6 固体含量/% 80 7 表干时间/h 12 8 实干时间/h 24 9 加热伸长率/% 1.0 -4.0
10 潮湿基面粘结强度/MPa 0.50 11 定伸时老化加热老化无裂纹及变形 人工气候老 化 无裂纹及变形 12 热处理拉伸强度保持 率/% 80~150 断裂伸长率/% 500 400 低温弯折性 /℃ -35 13 碱处理拉伸强度保持 率/% 60~150 断裂伸长率/% 500 400 低温弯折性 /℃ -35 14 酸处理拉伸强度保持 率/% 80~150 断裂伸长率/% 500 400 低温弯折性 /℃ -35 15 人工气候老化拉伸强度保持 率/% 80~150 断裂伸长率/% 500 400 低温弯折性 /℃ -35 a．仅用于地下工程潮湿基面时要求 b．仅用于外漏使用的产品 表2 多组分聚氨酯防水涂料物理力学性能 序号项目 I II 1 拉伸强度/MPa 1.9 2.45 2 断裂伸长率/% 450 450 3 撕裂强度/(N/mm) 12 14 4 低温弯折性/℃ -35 5 不透水性 0.3MPa 30min 不透水 6 固体含量/% 92 7 表干时间/h 8 8 实干时间/h 24 9 加热伸长率/% 1.0 -4.0 10 潮湿基面粘结强度/MPa 0.5 11 定伸时老化定伸时老化无裂纹及变形 人工气候老 化 无裂纹及变形
水固化聚氨酯防水涂料的性能及研究 1楼> 1前言 > 我国目前在防水施工中,实际应用的聚氨酯防水涂料主要包括焦 油型和非焦油型两种。焦油型、石油沥青聚氨酯等成分复杂,含有大 量的蒽、萘、酚类等易挥发物质,严重污染环境和危害人体健康,随着 人们环保意识的增强和科技的进步,焦油型聚氨酯防水涂料的应用日 益受到限制,国家正提倡采用非焦油型聚氨酯防水涂料和聚醚型聚氨 酯防水涂料[1]。本文研制的水固化聚氨酯防水涂料是聚醚型、无溶 剂环保型的高档合成高分子防水涂料,与传统的焦油型、石油沥青聚 氨酯防水涂料相比,有着无溶剂挥发、无毒、无味、施工无污染、固 化迅速等优点,符合生态发展和环境保护的要求[2],在施工配漆时以 水为固化剂,这与其他单或双组分聚氨酯防水涂料明显不同,体现出 聚氨酯防水涂料研制开发的新思路、新工艺,具有广阔的市场前景。 > 2水固化聚氨酯防水涂料的制备[3] > 2.1主要原料 > 聚醚多元醇,工业牌号:TDIOL-2000和TEP-330N;甲苯二异氰酸 酯(TDI);邻苯二甲酸二异壬酯(DINP);二丁基二月桂酸锡(T-12);一缩 二乙二醇(二甘醇);消泡剂;脱水剂;抗氧剂;填料等,工业品。 > 2.2预聚体的合成 > 先将聚醚多元醇(TDIOL-2000和TEP-330N)在(110～120)℃、-0. 095MPa下减压脱水(40～60)min,使之含水率≤0.05%,备用。在密闭容 器中分别加入TDIOL-2000、TDI和TEP-330N,比例为9∶2.5∶1,在(9 0～95)℃、搅拌速度为400r/min条件下反应3h左右。其间要多次抽 样检测聚合物的—NCO含量,并根据其含量加入适量的一缩二乙二 醇和补充适量的TDI,当预聚体的—NCO质量分为5.40%～5.50%时, 即可停止反应。 > 2.3涂料的制备
单组分湿固化聚氨酯建筑密封胶的生产工艺 杨建恩 (山东化工厂,济南市250033) 摘要 简介了生产单组分湿固化PU 密封胶的工艺流程,探讨了配方工艺调整与PU 密封胶性能指标的关 系,提出了工业化生产中可能出现的问题的解决方法,分析了该产品在中国的市场发展前景。 关键词 密封胶 聚氨酯 生产工艺 单组分 湿气固化 收稿日期:2002-01-25 作者简介:杨建恩男,1952年生。1982年毕业于南京大学。现为山东化工厂聚氨酯研究中心主任,研究员级高级工程师,长期从事军、民品胶粘剂和密封剂的开发研制。 1 概述 随着现代建筑技术的发展,许多新型建材获得了广泛的应用。在建筑密封胶领域用量最多的是聚硫密封胶、丁基密封胶、丙烯酸密封胶、硅酮密封胶和聚氨酯密封胶等。由于聚氨酯材料综合性能优良,对几乎所有建筑材料粘接强度高、耐油、耐低温、耐老化性好,伸长率高,耐疲劳性好,耐稀酸、稀碱和霉菌,使用方便,价格适宜,因此近年来的应用发展十分迅速。 聚氨酯建筑密封胶具体应用有:混凝土预制件等的连接及施工缝的填充密封,门窗的木框四周和墙体混凝土之间的密封嵌缝,轻质结构(如幕墙)的粘贴嵌缝,阳台、游泳池、浴室等设施的防水嵌缝,空调及其他体系连接处的密封,隔热双层玻璃、隔热窗框的密封等。聚氨酯建筑密封胶也广泛应用于高速公路、桥梁、机场跑道等有伸缩性的接缝嵌缝密封,及混凝土、陶瓷、PVC 等材质下水管道、地下煤气管道、电线电路管道等有接头处的连接密封,地铁、隧道及其他地下隧道连接处的密封等。 聚氨酯建筑密封胶有双组分反应固化型和单组分湿气固化型2种。聚氨酯建筑密封胶最大优点是使用方便,但也有贮存期较短,对生产用原材料、生产设备和环境、包装条件要求高等缺点。本文重点讨论单组分湿气固化型聚氨酯建筑密封胶(以下简称单组分密封胶)工业生产中的一些问题。2 主要生产设备及工艺流程2.1 原材料预处理设备 单组分密封胶使用的原料要求水分含量越低越 好。如果水含量达不到指标,必须进行真空干燥脱水或采用分子筛、特殊吸水剂脱水;粉状物料的水分含量如超标,也需用带加热搅拌的真空干燥釜、专用烘箱或专用烘干机、过滤设备等进行处理。 2.2 预聚物生产设备 预聚物是单组分密封胶的关键成分,生产设备为带有搅拌和加热冷却系统的搪瓷或不锈钢密封反应釜,转速约30～60r ?min -1。2.3 制胶设备 单组分密封胶的粘度很大,因此对制胶设备的基本要求是:(1)电机功率足够大;(2)搅拌无死角;(3)釜内快速形成真空,无泄漏;(4)解除真空用干燥的氮气;(5)具有快速加热冷却系统和测温系统;(6)釜盖快速升降,加料方便。因此可选用专用行星式混合釜或卧式双桨捏合设备。2.4 包装设备和生产环境要求 单组分密封胶的湿气固化特点,要求减少包装过程中密封胶与空气接触的时间,需要专用的全自动装管(铝管,塑料管)设备或软包装(铝塑复合膜)设备,此类设备需要从国外进口。 生产或包装单组分密封胶的工房应温度适宜,相对湿度65%以下。2.5 生产流程 A 一步法 物料干燥→预聚物合成→加入助剂→分装→成品 B 分步法 预聚物合成 物料干燥→真空混合→分装→成品 加入助剂 3 基本配方 ? 4?单组分湿固化聚氨酯建筑密封胶的生产工艺 ZHANJ IE 2002,23(3)
非固化橡胶沥青防水涂料施工方案 1、施工流程：清理基层→喷涂橡化沥青非固化防水涂料→铺贴聚乙烯丙防水卷材→防水隐蔽验收→铺设保护层 2、基层要平整、坚实、干净、无明水，如有混凝土皮、模板钉、砂浆等需清扫干净。阴阳角、管根、设备基础等细部应做成圆弧，圆弧直径应大于50mm。采用抹子等以手工涂刮的方式对接缝、螺栓，局部腐蚀等薄弱部位以及龟裂、边角等薄弱部位进行附加层处理。地下结构基层表面应平整、牢固，不得有起砂、空鼓等缺陷；阴阳角处，应做成圆弧形或钝角，同时表面应洁净干燥，经隐蔽验收合格才能进行防水层施工。 3、异型部位：阴阳角、平面与立面的转角处等细节部分先进行刷涂，厚度宜为2mm，并将卷材裁成相应形状附上。待做完附加层后进行全面施工，确保整体涂层保持一致的厚度。橡化沥青非固化防水涂料分为两种施工方式：喷涂、涂刮。根据施工现场实际情况基础垫层、地梁平面及立面采用喷涂的方法。施工之前应检查喷涂机的完整性、喷涂机的喷枪是否清洁以及原料传输管、滤网、阀门，并检测喷涂机是否可以正常工作。 4、大面积喷涂施工； 1）待基面清理完后（若涂刷底漆则需待底漆完全固化），打开加热料罐，预先将材料倒入料灌中加热，待涂料整体温度达到可喷涂状态时（150℃），用专用喷涂机均匀地喷涂橡化沥青非固化防水涂料。喷涂时可根据设计厚度调换不同喷枪，防水层一次成型,厚度为2mm。 2）喷涂完一定面积后，在铺贴卷材前采用针测法检测涂层厚度。若如厚度不达标或局部需要强化，则用抹子取一些涂料，以手工涂刮的方式将其补上。喷涂施工宜分段或区完成，500～1000㎡为一区域进行施工。 3）喷涂后，及时覆盖防水卷材，避免现场中过多的灰尘粘结于涂料表层而
过去的一节课，我们讲粘合剂，着重讲了粘合工艺和原理、代表性粘合剂，侯兴旺刘红良等同学也给出了对导电粘合剂的浅显理解。但是我没有讲应用的问题，请同学们逆向思考：粘合剂的使用是为了粘合两种材料，假设在使用一段时间后粘合剂松开了，或者你想重新加工粘合两种材料，这样就需要除去或者洗脱掉原有的粘合剂，请至少列举一种粘合剂的应用以及其对应的后处理方法、并指出原理是什么。
一、聚氨酯黏合剂的应用 1、汽车用聚氨酯胶粘剂新型汽车结构中引入大量的轻质金属、复合材料和塑料,造成汽车用胶粘剂和密封胶持续增长。在汽车上应用最为广泛的聚氨酯胶粘剂主要有装配挡风玻璃用单组分程固化聚氨酯密封胶、粘接玻璃约维增强塑料和片状模塑复合村料的结构胶粘剂、内装件用双组分聚氨酯胶粘剂及水性聚氯酯胶等。此外,茎车内饰件也是胶粘剂用量增长的一个领域。汽车上应用广泛的水性聚氨酯胶粘剂是指聚氨酯溶于水或分散于水中而形成的胶粘剂。大多数水性聚氨酯是线性热塑性聚氨酯,由于其涂膜没有交联,分子质量较低,因而耐水性、耐溶剂性、胶膜强度等性能还较差,必须对其进行改性,以提高其性能。聚酯和丙烯酸的杂和分散体与脲二酮和异氰脱脲酸酯配合制备的汽车修补清漆,不需要高速搅拌设备,容易混合在一起且具有良好的粘附性能。 2、木材用聚氨酯胶粘剂随着世界性森林资源急剧减少和我国天然林资源保护工程的实施,小木材拼大板就要求胶粘剂粘接强度和耐久耐候等性能优于木材本身。胶粘剂用量的多少,已成为衡量木材工业技术发展水平的标志。过去人们用的木村胶粘剂多为以甲醛为主要原料的脖醛树脂,酚醛树脂和三聚氰氨甲醛树脂,但由于游离的甲醛存在,产品使用期间会逐淋向周围散发甲醛气体,造成环境污染。木村加工行业已开始将目光投向新型的环保胶粘剂聚氯酯胶,以期减少对环境的行染。木工行业使用的单组分湿气固化聚氨酯胶粘剂是液态的,在室温下使用。通常其粘接强度高、柔韧性和耐水性好,并能和许多非木基材(如纺织纤维、金属、塑料、橡胶筑)粘接。单组分聚氨酯胶粘剂在测试中所表现出的干、返强度均要好于酚醛胶粘剂。粘接前,在粘接基材表面涂布羟甲基间苯二酚(HMR)偶合剂可以提高粘接强度。HMR可以加强所有热固型木村胶粘剂的粘接强度,当木村表面预涂HMR偶合剂时,单组分聚氨酯胶粘剂的强度和耐久性可以满足大部分严格的测试要求。 3、鞋用聚氨酯胶粘剂我国是一个制鞋大国,鞋用胶粘剂的发展经历三代后,随着全球性环保意识的提高,以及石油危机的加剧,促使第四代环保无溶剂型和水基型载用粘胶剂的出现。近年来,水性聚氨酯的制备工艺己日趋成熟。对于一些低极性鞋材如SBS等材质的粘接, 聚氨酯胶粘剂的剥高强度达不到要求。通过添加增粘树脂等进行改性,可开发出具有结晶度高、结晶速度快、内聚强度大和剥离强度较理想的聚氨酯鞋用胶粘剂。 4包装用聚氨酯胶粘剂软包装又称软罐头,以其轻质方便、保鲜期长、卫生、易贮存运输、易拆开、垃圾量少及货架效应良好等独特的综合性能,现己超过硬包装如塑料、玻璃瓶和罐等。聚氨酯胶粘剂由于其优异的性能,可将不同性质的薄膜材料粘接在一起得到耐寒、耐泊、耐药品、透明、耐磨等各种性能的软包装用复合薄膜。目前在国内外市场中, 聚氨酯胶粘剂已经成为软包装用复合薄膜加工的主要胶粘剂。在国内胶粘剂市场中,包装用复合薄膜制造业中, 聚氨酯胶粘剂用量仅次于制鞋业而居第二位。用于包装的聚氨酯胶粘剂品种繁多,如水基聚氨酯胶粘剂、热熔型聚氨酯胶粘剂、溶剂型聚氨酯胶粘剂以及无溶剂型聚氨酯胶粘剂等。其中常用的聚氨酯热熔胶又可分为热塑性聚氨酯弹性体热熔胶与反应型热熔胶两类。热塑性热熔胶的主要缺点是粘度较高,故对涂布表观质量的影响较大。反应型聚氨酯热熔胶粘剂是在传统热熔胶基础上发展起来的一类新型胶粘剂,它不仅有传统热熔胶初粘性好和后固化性能优的特点,又具有聚氮酯的组成结构多变和性能调节范围大的优点,对多种基材具有优良的粘接性能。另外,在包装用水
聚氨酯防水涂料百科名片 聚氨酯防水涂料 聚氨酯防水涂料是由异氰酸酯、聚醚等经加 成聚合反应而成的含异氰酸酯基的预聚体， 配以催化剂、无水助剂、无水填充剂、溶剂 等，经混合等工序加工制成的单组分聚氨酯 防水涂料。该类涂料为反应固化型（湿气固 化）涂料、具有强度高、延伸率大、耐水性 能好等特点。对基层变形的适应能力强。聚 氨酯防水涂料是一种液态施工的单组分环 保型防水涂料，是以进口聚氨酯预聚体为基 本成份，无焦油和沥青等添加剂。它是空气 中的湿气接触后固化，在基层表面形成一层 坚固的坚韧的无接缝整体防膜。 防水材料简介 最初的防水材料是焦油沥青和石油青纸胎油毡，起源于欧洲，20世纪20年代传入我国。随着科技的进步，现代防水材料迅速发展，到20世纪70年代，各种高分子防水材料相继问世。目前，我国防水材料已逐步形成卷材、涂料、密封材料三大系列。 合成高分子防水材料是以合成橡胶或合同树脂为主要成膜物质，加入其他辅助材料而配制成的防水涂膜材料。 合成分子防水材料的品牌多种多样，如聚氨酯、丙烯酸及它们的混合物等等。 编辑本段 聚氨酯防水涂料 产品特点 （1）能在潮湿或干燥的各种基面上直接施工 （2）与基面粘结力强，涂膜中的高分子物质能渗入到基面微细细缝内，追随型强。 （3）涂膜有良好的柔韧性，对基层伸缩或开裂的适应性强，抗拉性强度高。 （4）绿色环保，无毒无味，无污染环境，对人身无伤害。 （5）耐候性好，高温不流淌，低温不龟裂，优异的抗老化性能，能耐油、耐磨、耐臭氧、耐酸碱侵蚀。 （6）涂膜密实，防水层完整，无裂缝，无针孔、无气泡、水蒸气渗透系数小，既具有防水功能又有隔气功能。 （7）施工简便，工期短，维修方便 （8）根据需要，可调配各种颜色 （9）质轻，不增加建筑物负载 产品执行标准： GB/T 19250—2003《聚氨酯防水涂料》 JC1066-2008《建筑防水涂料中有害物质限量》 设计及施工规范： GB50345—2004《屋面工程技术规范》 GB50207—2002《屋面工程质量验收规范》 GB50300—2001《建筑工程施工质量验收统一标准》 GB50108—2008《地下工程防水技术规范》
单组份湿固化聚氨酯环保催干剂 CUCAT-WP01 （不黄变脂肪族聚氨酯催干剂） 一、性状描述 浅黄色透明液体，易溶于聚醚多元醇增塑剂等常用聚氨酯原料中；不含管制丁基锡、邻 苯类有毒成分。 二、独特性能 针对单组份湿固化聚氨酯依靠环境空气中水分与胶体中异氰酸酯基团发生交联固化反应 原理开发的高效催干剂，显著提高了反应速度较慢的单组分脂肪族聚氨酯体系 （IPDI/HMDI/HDI）的固化速度，催化活性比 T-12 高一倍以上。相对于 T-12（二月桂酸二 丁基锡），催干剂 CUCAT-WP01 有如下特点： ● 催化活性高。 无论是芳香族（TDI/MDI）体系还是脂肪族（IPDI/HMDI/HDI）体系，即使添加量仅为 T- 12 的二分之一，催化活性仍然比 T-12 高，尤其后固化速度显著提高。 ● 冬季低温下表干实干快，特别是低温下对涂料固化的中后期催干效果卓著。 克服有机锡类催干剂在冬季低温下催干太慢的弊病，在低温（5℃）、环境湿度 10-30% 条件下测试，仍保持高效催干活性，比用催干剂 T-12 实干时间缩短数倍，无论脂肪族还是 芳香族体系均表现优异。 ● 尤其推荐用于单组分脂肪族异氰酸酯体系。 单组分脂肪族聚氨酯体系通常用于高端应用，由于 CUCAT-WP01 在该体系的优异表现， 强烈推荐使用。 ● 材料环保。 不含环保管制的丁基锡、邻苯增塑剂等。 推荐应用于不黄变的单组分脂肪族异氰酸酯体系，如单组份聚氨酯密封胶、防水/防腐涂料、室内地坪、等湿固化聚氨酯材料中。 三、使用说明： 建议加入时机为异氰酸酯与聚醚多元醇预聚反应后期（最好预聚反应完全）再加入，不 建议提前预混在聚醚多元醇中以免反应剧烈造成凝胶事故；在脂肪族和芳香族体系中均适用。 使用量为 0.01-0.3%，可参照 T-12 用量酌情添加即可；因使用方包装设备及配方、工 艺差别对储存稳定性均有不同程度影响，使用前建议必须先行储存稳定性试验。 本产品具有一定吸水性，切勿暴露在空气中以防吸水，平常使用后注意必须马上封闭罐口，避免敞开放置。
水性聚氨酯固化剂的应用研究 汤诚，华成明 （武汉仕全兴新材料科技股份有限公司，武汉430040） 摘要：仕全兴水性聚氨酯固化剂综合性能与拜耳产品相当，性价比超高；仕全兴水性固化剂种类更为丰富，可满足不同客户的需求；还可为客户定制开发，如快干型水性固化剂、长活化期的固化剂、不同光泽度的哑光固化剂等等；另外，仕全兴以客户为导向，可为客户提供水性聚氨酯固化剂的水漆方案和最为便捷优质的服务，共同推进“油改水”的技术创新与发展。 关键词：水性聚氨酯固化剂；应用方法；特色；高性价比；服务 0 前言 近年来，随着众多厂家的推广和政策导向，水性漆越来越被市场认可，而双组份水性漆的多方面性能指标优于单组份的，并且已能与油性漆媲美，这与水性聚氨酯固化剂的开发与应用是分不开的。 水性聚氨酯固化剂含有大量异氰酸酯基团（-NCO），能与羟基、氨基和羧基等许多官能团发生缩合反应。此外异氰酸酯还能与水反应生成脲，释放出二氧化碳气体。如何有效控制副反应并制备出性能优异的双组份水性漆，需要优选出合适水性固化剂，并详细掌握配方设计要点及配漆制膜关键点。 水性聚氨酯固化剂具有一定的亲水性，能较好的分散于水性体系中，与水性羟基树脂混合均匀交联固化，可广泛使用于涂料工业和胶黏剂领域。而选择
水性聚氨酯固化剂首选需考虑施工便捷性和适用期，NCO基团在水性体系中不可避免的会与水接触，这就要求异氰酸酯与羟基的反应活性要高于其与水的反应活性，活化期至少2h以上，一般是4h,有的领域要求6-8h或以上，且粘度合适。本文详细研究了武汉仕全兴水性聚氨酯固化剂与拜耳固化剂性能对比及其应用特性。 1 实验部分 1.1 主要原料（如表1） 表1 主要原料 原料外观固含量/% 粘度/cps -OH/% -NCO/% 厂家 PUA-1034 乳白带蓝光液体45 800 3.2 / 武汉仕全兴PUA-7140 乳白带蓝光液体40 300 1.6 / 武汉仕全兴HPU-7240 带蓝光半透液体40 500 1.8 / 武汉仕全兴D100 透明液体100 3000 / 18 武汉仕全兴S101 透明液体100 2500 / 21 武汉仕全兴S105 透明液体100 2000 / 21 武汉仕全兴S202 透明液体100 700 / 23 武汉仕全兴S301 透明液体70 1000 / 12.5 武汉仕全兴拜耳305 透明液体100 6800 / 16.2 拜耳 拜耳2547 透明液体100 600 / 23 拜耳 拜耳2655 透明液体100 3500 / 21.5 拜耳 拜耳401-70 透明液体70 600 / 13.4 拜耳
非固化橡胶沥青防水涂料是由优质石油沥青、功能性高分子改性剂及特种添加剂 经科学优化制成。该产品具有极强的蠕变性能，并由此带来自愈合、防渗漏、防窜水、抗疲劳、耐老化、无应力等突出应用特性。 非固化橡胶沥青防水涂料，一种新型的高端防水涂料，颠覆了传统防水领域的概念,永久保持粘稠胶质状态，具有拉伸力强，抗疲劳性强，能与多种防水卷材复合使用，施工方法灵活多样，可采用刮涂、喷涂等施工方法。高温、低温恶劣情况均可无障碍 施工。 产品特点： 1、超高的固含量 固含量达到99.9%。既非溶剂型涂料亦非水乳防水涂料，是无需要成膜的成品涂料。 2、永久非固化 产品施工后，一直保持弹塑性胶状体状态。在整个使用年限中，永久保持性能不变，不老化。 3、神奇的自愈性 可自行修复在外力作用下造成的破损。 4、极强的蠕变性 与卷材复合使用，即便是满粘，也能达到空铺的效果 5、高低温施工无障碍 适应高温和低温施工，零下20℃至零上40℃均可施工。 6、防窜水性能卓越 与基层微观满粘，封堵毛细孔和细微裂缝，实现真正的皮肤式防水。 7、粘接性能卓越 几乎可与任何材料良好粘接。即便在无明水的潮湿基层，粘接能力同样不受影响。 8、出色的耐候性 与空气长期接触也不固化，性能不变。 9、施工工法多样化
同样的材料，即可喷涂又可刮涂、注浆，融合性好。 10、抗开裂性 不受基层变形沉降的等外力造成的开裂的影响。 非固化施工前的准备： 1、 3、防水施工坏境温度为-10℃-35℃。雨天、雪天、5级风以上不宜进行防水施工。 4、阴阳角、平面与立面的转角处应抹成圆弧，圆弧半径宜为50mm 5、喷涂施工时施工人员进入现场应配备相应的防护服、防护眼镜、过滤口罩，操作人员应做好安全防护。 6、施工机具准备 （1）、清理基层工具：扫帚、吹风机。 （2）、施工机具：专用设备（有喷涂设备，刮涂用挤压泵）、输料管、喷枪、开刀、刮板、遮挡布、胶带等。 （3）、铺贴卷材工具：裁料刀、压辊、开刀。 7、作用条件： （1）专用设备接电准备。按设备所需耗电由现场专业电工完成联接通电并确认无误方可施工。 （2）专用设备调试。施工前应将各部件连接处检查并进行调试。 清理基层 当屋面基层有明显凹凸不平时先用水泥砂浆抹平。 操作要点 （1）清扫基层 用扫帚或吹风机将基层灰浆及建筑清理干净。 （2）细部附加层施工
聚氨酯胶粘剂的优缺点及应用介绍 我国聚氨酯胶粘剂的研发起步于上世纪60年代。80年代以后，我国对水性聚氨酯的研究更为活跃，但与国外水性聚氨酯胶粘剂系列化大工业的水平相比仍处于开发阶段。90年代，各行各业引进了众多的生产线，一批三资企业相继建立，进口的产品迫切需要国产化。相关的科研院所和生产单位加大开发力度，新产品不断涌现。 聚氨酯胶粘剂是指在分子链中含有氨基甲酸酯基团或异氰酸酯基的胶粘剂。按反应组成分类按反应组成可分为多异氰酸酯胶黏剂、含异氰酸酯基的聚氨酯胶黏剂、含羟基聚氨酯胶黏剂和聚氨酯树脂胶黏剂。按用途与特性分类按用途与特性分类可分为通用型胶黏剂、食品包装用胶黏剂、鞋用胶黏剂、纸塑复合用胶黏剂、建筑用胶黏剂、结构用胶黏剂、超低温用胶黏剂、发泡型胶黏剂、厌氧型胶黏剂、导电性胶黏剂、热熔型胶黏剂、压敏型胶黏剂、封闭型胶黏剂、水性胶黏剂以及密封胶黏剂等。但无论是哪种聚氨酯胶粘剂，都是体系中的异氰酸酯基团与体系内或者体系外含活泼氢的物质发生反应，生成聚氨酯基团或者聚脲，从而使得体系强度大大提高而实现粘接的目的。 迄今为止，除了原有的胶种外，无溶剂聚氨酯结构胶、反应性聚氨酯热熔胶等国外有的胶种，现在我国基本都有。虽然我国聚氨酯工业已有相当规模，但与发达国家相比仍有很大差距，主要是产量不大，技术水平仍较低。聚氨酯胶粘剂究竟具有哪些特性？它又应用于哪些领域呢？今天就由洛阳天江化工新材料有限公司给大家做一些简单介绍吧! 一、聚氨酯胶粘剂的特性 1、粘结力强，初粘力大，适用范围广 由于聚氨酯胶粘剂分子链中的－NCO可以和多种含活泼氢的官能团反应，形成界面化学键结合，因此对多种材料具有极强的粘附性能。不仅可以粘结多孔性的材料，如泡沫塑料、陶瓷、木材、织物等，还可以粘接多种金属、无机材料、塑料、橡胶和皮革等，是一种适用范围很广的胶粘剂。 2、突出的耐低温性能 在极低的温度下，一般的高分子材料都转化为玻璃态而变脆，而聚氨酯胶粘剂即使在－250℃以下仍能保持较高的剥离强度，同时其剪切强度随着温度的降
聚氨脂防水做法 2.1 材料及要求 2.1.1 聚氨酯防水涂料，应具有出厂合格证及厂家产品的认证文件，并复验以下技术性能。 聚氨酯防水涂料，以甲组份及乙组份桶装出厂；甲组份：异氰酸基含量以3.5±0.2%为宜。 乙组份：羟基含量以0.7±0.1%为宜。 两组份材料应分别保管，存放在室内通风干燥处，贮期甲组份为6个月，乙组份为12个月，使用时甲组份和乙组份料按1∶1的比例配合，形成聚氨酯防水涂料，技术性能指标如下： 固体含量：≥93% 抗拉强度：≥0.6MPa 延伸率：≥300% 低温柔度：在-20℃绕φ20mm圆棒无裂纹 耐热度： 80℃不流淌 不透水性： >0.2MPa 干燥时间： 1～6h 2.1.2 辅助材料： 2.2 主要机具： 2.2.1 电动机具：电动搅拌器。 2.2.2 手用工具：搅拌桶、小铁桶、小平铲、塑料或橡胶刮板、滚动刷、毛刷、弹簧秤、消防器材等。 2.3 作业条件： 2.3.1 地下防水层聚氨酯防水涂料冷作业施工，在地下水位较高的条件下涂刷防水层前，应先降低地下水位，做好排水处理，使地下水位降至防水层操作标高以下300mm，并保持到防水层施工完。 2.3.2 涂刷防水层的基层应按设计抹好找平层，要求抹平、压光、坚实平整，不起砂，含水率低于9%，阴阳角处应抹成圆弧角。 2.3.3 涂刷防水层前应将涂刷面上的尘土、杂物，残留的灰浆硬块，有突出的部分处理、清扫干净。 2.3.4 涂刷聚氨酯不得在淋雨的条件下施工，施工的环境温度不应低于5℃，操作时严禁烟火。 3.1 工艺流程： 基层清理→涂刷底胶→涂膜防水层施工→做保护层 3.2 基层处理：涂刷防水层施工前，先将基层表面的杂物、砂浆硬块等清扫干净，并用干净的湿布擦一次，经检查基层无不平、空裂，起砂等缺陷，方可进行下道工序。 3.3 涂刷底胶（相当于冷底子油）： 3.3.1 底胶（基层处理剂）配制：先将聚氨酯甲料、乙料和二甲苯以1∶1.5∶2的比例（重量比）配合搅拌均匀，配好的料在2h内用完。 3.3.2 底胶涂刷：将配制好的底胶料，用长把滚刷均匀涂刷在基层表面，涂刷量为0.3kg/m2左右，涂刷后约4h手感不粘时，即可做下道工序。 3.4 涂膜防水层施工： 3.4.1 材料配制：聚氨酯按甲料、乙料和二甲苯以1∶1.5∶0.3的比例（重量比）配合，用电动搅拌器强制搅拌3～5min，至充分拌合均匀即可使用。配好的混合料应2h内用完，不可时间过长。 3.4.2 附加涂膜层：穿过墙、顶、地的管根部，地漏、排水口、阴阳角，变形缝并薄弱部位，应在涂膜层大面积施工前，先做好上述部位的增强涂层（附加层）。 附加涂层做法：是在涂膜附加层中铺设玻璃纤维布，涂膜操作时用板刷刮涂料驱除气泡，将玻璃纤维布紧密地粘贴在基层上，阴阳角部位一般为条形，管根为块形，三面角，应裁成块形布铺设，可多次涂刷涂膜。 3.4.3 涂刷第一道涂膜：在前一道涂膜加固层的材料固化并干燥后，应先检查其附加层部位有无残留的气孔或气泡，如没有，即可涂刷第一层涂膜；如有气孔或气泡，则应用橡胶刮板将混合料用力压入气孔，局部再刷涂膜，然后进行第一层涂膜施工。 涂刮第一层聚氨酯涂膜防水材料，可用塑料或橡皮刮板均匀涂刮，力求厚度一致，在1.5mm左右，即用量为1.5kg/m2。 3.4.4 涂刮第二道涂膜：第一道涂膜固化后，即可在其上均匀地涂刮第二道涂膜，涂刮方向应与第一道的涂刮方向相垂直，涂刮第二道与第一道相间隔的时间一般不小于24h，亦不大于72h。
