1 工程概况
广东xx大厦（新址）是一幢现代化的综合性大楼。工程位于广州市珠江新城F1-3地块，总建筑面积16，640平方米。本工程主要由会议展览中心，通信生产区、员工活动区、后勤服务及物业管理区、办公区、地下车库及主要设备区、塔楼顶部设备区等部分组成。
总建筑面积约119，
606平方米，建筑包括一栋38层153.5
米高的主体建筑A和43.75米高的B63.5%。
通风空调工程包括：空调及通风、人防通风。盘管的标准产品安装工程。
2 施工准备
2.1 材料要求及主要机具：
2.1.1 所采用的风机盘管应具有出厂合格证明书或质量鉴定文件。
2.1.2 风机盘管的结构型式、安装型式、出口方向、进水位置应符合设计安装要求。2.1.3 设备安装所使用的主料和辅助材料规格、型号应符合设计规定，并具有出厂合格证。
2.1.4 电锤、手电钻、活扳手、套筒扳手、钢锯、管钳子、手锤、台虎钳、丝锥、套
丝板、水平尺、线坠、手压泵、压力案子、汽焊工具等。 2.2 作业条件：
2.2.1 风机盘管和主、副材料已运抵现场，安装所需工具已准备齐全，且有安装前检
测用的场地、水源、电源。
2.2.2 建筑结构工程施工完毕，屋顶做完防水层，室内墙面、地面抹完。 2.2.3 安
装位置尺寸符合设计要求，空调系统干管安装完毕，接往风机盘管的支管预留管口位置标
高符合要求。
3 操作工艺
3.1 工艺流程
3.2 作业条件：
建筑结构工程施工完毕，屋顶做完防水层，空调系统干管安装完毕，接往风机盘管的支管预留管口位置标高符合要求。 3.3 施工工艺及操作要点：
a、预检：风机盘管在安装前应检查每台电机壳体积表面热交换器有无损伤、腐蚀等缺陷；
b、电机检查：风机盘管每台进行通电试验检查，机械部分应无摩擦，电气部分不得漏电；
c、水压试验：风机盘管逐台进行水压试验，试验强度为工作压力的1.5倍，定压后观察2～
d应用双螺母紧固找平找正。
e、风机盘管安装：风机盘管安装必须平稳、牢固；同冷热水管连接应在系统冲洗排污之后，以防堵塞热交换器；与进出水管的连接严禁渗漏，凝结水管的坡度必须符合排水要求，严禁倒坡。
4 质量标准
4.1 保证项目：
4.1.1 风机盘管安装必须平稳、牢固。检验方法：用水平尺和线坠测量。
4.1.2 风机盘管与进出水管的连接严禁渗漏，凝结水管的坡度必须符合排水要求，与风口及回风室的连接必须严密。
检验方法：尺量，观察检查和检查试验记录。 4.2 基本项目：
风机盘管风口连接严密不得漏风。检验方法：观察检查。
5 成品保护
5.1 风机盘管运至现场后要采取措施，妥善保管，码放整齐。应有防雨、防雪措施。
5.2 冬期施工时，风机盘管水压试验后必须随即将水排放干净，以防冻坏设备。 5.3 风机盘管诱导器安装施工要随运随装，与其它工种交叉作业时要注意成品保护，防止碰坏。
5.4 立式暗装风机盘管，安装完后要配合好土建安装保护罩。屋面喷浆前应采取防护措施，保护已安装好的设备，保证清洁。
6 应注意的质量问题
应注意的质量问题见下表。
常见质量问题及防治措施
超高层大厦机风机盘管安装施工方案 中建xx安装工程有限公司 广东xx大厦（新址）机电安装工程 风机盘管安装施工方案 版本：第1 版 编制：日期： 审核：日期： 批准：日期： 目录 1 工程概 况 ........................................................................... ..................................................................... 1 2 施工准 备 ........................................................................... ..................................................................... 1 2.1 材料要求及主要机 具： ......................................................................... ............................................ 1 2.2 作业条 件： ......................................................................... ................................................................ 1 3 操作工 艺 ........................................................................... ..................................................................... 1 3.1 工艺流 程 ........................................................................... .................................................................. 1 3.2 作业条 件： ......................................................................... ................................................................ 2 3.3 施工工艺及操作要 点： ......................................................................... ............................................ 2 4 质量标 准 ...........................................................................
一、风机盘管 1 施工流程 开箱检查及试验→卧式吊装风机盘管安装→风机盘管连接→风机的安装 2 施工操作 2.1 开箱检查及试验 盘管安装前逐台检查电机壳体及表面交换器，不得有损伤、锈蚀、缺件等，之后对盘管做单机通电及水压试验，通电试验时，机械部分不得磨擦，电气部分不得漏电，整机不得抖动不稳，水压试验时，试验压力为系统工作压力的1.5倍，定压观察2～3分钟，不漏、稳压为合格。 2.2 卧式吊装风机盘管安装 由单独支、吊架固定，并便于拆卸和维修，支、吊架吊杆与盘管相连处采用双螺母紧固，吊装后保持水平，保证冷凝水畅通流到指定位置，暗装卧式内机盘管下部的吊顶留有活动检查口。风管、回风箱及风口与风机盘管机组连接处严密、牢固。 2.3 风机盘管连接 为了减小系统振动和防止有刚性连接引起的泄露，风机盘管供、回水管与风机盘管采用弹性软管连接。风机盘管的凝结水管与盘管滴水盘出水口的连接采用20cm长透明塑料软管连接，且保证凝结水管的坡度严格和设计要求相一致，使凝结水通畅排放到指定位置。 2.4 风机的安装 （1）风口、出风口的位置等要与设计相符；叶轮旋转方向应符合设备技术文件的规定。检查外观和外露部分各加工面及转子有无碰伤、变形或锈蚀等情况；手动盘动叶轮有无卡滞现象。 （2）搬运和吊装过程中绳索要固定在承力吊环上，不得捆缚在转子和外壳或轴承盖的吊环上。绳索与外壳接触时要垫一软物，保证不能损伤机件表面和其他等处。 （3）减小风机的压头损失，提高风机效率，在现场条件允许的情况下，安装时保证风机的出口至弯管的距离为风机出口长边的1.5～2.5倍，如现场条件不允许，在弯管内设导流叶片予以弥补。
风机盘管改造施工方案 1. 引言 风机盘管是一种空调系统中常见的空气处理设备，用于冷却或加热空气。随着技术的进步和需求的变化，风机盘管的改造施工需求逐渐增加。本文档将介绍风机盘管改造的施工方案，包括改造前的准备工作、施工步骤和改造后的测试和验收工作。 2. 改造前的准备工作 在开始风机盘管改造之前，需要进行一系列的准备工作，以确保施工的顺利进行。 2.1 确定改造的目的和需求 首先，需要明确风机盘管改造的目的和需求。可能的改造目的包括提升空调系统的效能、降低能耗、改善空气质量等。根据改造的目的，确定需要进行的具体改造工作。
2.2 评估原有系统的情况 在进行改造之前，需要对原有的风机盘管系统进行评估。评估的内容包括系统的性能、使用寿命、存在的问题和隐患等。通过评估结果，可以确定改造的重点和改造的范围。 2.3 制定改造方案 基于评估结果和改造的目的，制定改造方案。改造方案应包括改造的具体工作内容、时间安排、材料和设备的选购等。 2.4 确定施工的时间和地点 根据改造方案，确定施工的时间和地点。在确定施工时间时，要考虑原有系统的使用情况，避免影响系统的正常运行。在确定施工地点时，要保证施工的安全和便利，尽量减少对其他区域的干扰。 3. 施工步骤 根据改造方案，按照以下步骤进行风机盘管的改造施工。
3.1 断电和排水 首先，切断风机盘管系统的电源，并将系统中的水排空。这是为了确保施工过程的安全和顺利进行。 3.2 拆除原有设备 在改造方案中确定的范围内，拆除原有的风机盘管设备。拆除的过程中，要注意对其他设备和结构的保护，避免造成损坏。 3.3 安装新设备 根据改造方案，安装新的风机盘管设备。在安装过程中，要按照设备的说明书进行操作，确保安装的正确性和稳固性。 3.4 连接管路和电气设备 将新设备与管路和电气设备进行连接。连接管路需要注意密封性和连接的牢固性，以确保系统的工作效果。连接电气设备时，要按照系统的接线图进行接线，确保电气设备的正常运行。
空调风系统管道与设备安装施工方案 一、项目概述 本项目是办公楼的空调风系统管道与设备的安装施工，主要包括空调 主机、风机盘管、吊顶式空调和风管等设备的安装。施工地点为办公楼的 每个房间和办公区域。 二、施工准备 1.搭建施工场地，确保施工现场整洁、安全。 2.召集施工人员，明确每个人的工作任务和责任。 4.清理施工区域，移除障碍物和多余物品，确保施工区域的平整和无 障碍。 三、施工流程 1.绘制施工平面图，根据各个房间和办公区域的具体要求确定设备的 安装位置和管道的走向。 2.在各个房间和办公区域的天花板上打孔，确定风管的进出口位置。 3.根据风管的进出口位置，安装风管连接件和支架，确保风管的稳固。 4.安装风机盘管，将其连接到风管上，并固定在吊顶上。 5.安装空调主机，将其与风管连接，并按照要求进行电气接线和制冷 剂管道连接。 6.进行管道的绝缘处理，使用绝缘材料将管道进行包裹，防止冷凝水 的产生和热量的散失。
7.进行空气管道的测试和调试，确保系统的正常工作。 四、施工注意事项 1.施工人员必须佩戴个体防护装备，包括安全帽、工作服、防滑鞋等。 2.施工现场必须设置明显的安全警示标志，确保施工区域的安全。 3.在进行管道的安装过程中，要确保管道的连接牢固，避免管道的漏 水和松动。 4.在进行电气接线和制冷剂管道连接时，可以请专业人员进行操作， 确保操作的安全和正确性。 5.在进行管道的绝缘处理时，要注意使用适合的绝缘材料，并保证绝 缘材料的质量和安全性。 6.在进行空气管道的测试和调试时，要确保风系统的风压和风速符合 设计要求，可以进行相应的调整。 五、施工进度计划 根据项目的具体情况和要求，制定详细的施工进度计划，确保施工工 作按时进行和完成。具体的施工进度计划如下： 1.施工准备：2天 2.绘制施工平面图：1天 3.打孔和安装风管连接件和支架：3天 4.安装风机盘管：3天 5.安装空调主机和进行电气接线和制冷剂管道连接：4天
写字楼通风空调工程施工方案 写字楼通风空调工程施工方案提要：派专人参加土建安装施工协调会。在土建施工过程中核实每个预留洞和预埋件的确切位置、尺寸和标高 写字楼通风空调工程施工方案 （一）施工工艺 1.空气处理系统工艺流程 3.空调设备安装工艺流程 （二）主要的施工方法 一）空气处理系统 1．配合阶段 （1）工程施工前从地下层开始，绘制空调平面预留孔洞标准图，标明预留位置、孔洞尺寸、标高； （2）与土建技术人员核实预埋件规格数量，落实预埋件的预埋方法和预埋职责，不明之处，协商解决办法； （3）编制预埋材料预算，绘制预埋件加工图和填写加工计划单，确定预埋加工件供货日期；
（4）派专人参加土建安装施工协调会。在土建施工过程中核实每个预留洞和预埋件的确切位置、尺寸和标高。 2.风管制作安装 （1）风管的拼料应尽量减少纵向拼接，标准节制作长度以2m为宜。其咬口形式采用单平咬口和联合角咬口，其中单平咬口用于管材拼接，联合角咬口用于风管和管件四角组合，咬口宽度一般为7～11mm。对长边长≥500mm的风管采取适当加工措施。 （2）角钢法兰要求平整，下料应考虑焊接空隙，法兰成批焊接前须按不同规格制作模具，焊接必须在平台上操作，保证法兰平整度和垂直度及同规格法兰螺栓孔的互换性、对称性；其螺孔及铆钉间距不得大于150mm，法兰内径尺寸误差应在规范内；风管翻边一般为6～9mm，应保持翻边平整、严密、宽度一致。 （3）弧形风管采用弧形咬口机加工或手工制作，制作一定要保证其弧度均匀。 （4）风管全部采用角钢加固，角钢规格按规范要求。风管边长≥500mm的弯头和三通，均应设置导流片；测定孔、检查孔按要求设置，结合处应严密、牢固。 3．风管支、吊架安装 水平或垂直的风管须设置支、吊架，支吊架用膨胀螺栓固定牢靠，并避开风口、调节阀，且不能直接吊在风管法兰上，风管支、吊架须设置于保温层的外部，并在其间镶以垫木。防火阀、消声器单独设支、吊架。风管支、吊架的间距符合下列规定：
风机盘管更换施工方案 一、施工前准备 风机盘管更换是一项需要专业人员进行操作的工作，为保证施工顺利进行，首先需要做好以下准备工作： 1.安全措施：施工前要确保工作区域没有任何危险物品，施工人员需佩戴好安全帽、手套等个人防护用品。 2.工具准备：准备必要的工具，如扳手、电钻、螺丝刀等，确保施工过程中能够顺利使用。 3.物料准备：准备需要更换的风机盘管以及相关的配件，确保更换工作可以顺利进行。 二、施工步骤 1.关闭电源：在开始更换风机盘管之前，首先要切断电源，确保操作的安全性。 2.拆卸旧的风机盘管：
–拆卸盘管外壳：使用电钻和螺丝刀将盘管外壳上的螺丝拆卸，并将外壳取下。 –断开电源线：将旧的风机盘管与电源线断开连接，注意标记好电源线的接线位置，以便后续安装时连接正确。 –拆卸旧盘管：使用扳手等工具将旧的风机盘管从固定位置拆卸下来。 3.安装新风机盘管： –安装新风机盘管底座：根据新盘管的尺寸和固定要求，选择合适的位置，使用螺丝将底座固定在墙壁或其他支撑结构上。 –连接电源线：根据之前标记的接线位置，将电源线与新风机盘管正确连接。 –安装新盘管：将新的风机盘管放置在已安装好的底座上，并使用扳手等工具将其固定，确保连接牢固。 4.做好接口连接： –接口处处理：根据实际情况，将风机盘管与其他管道、电缆等进行连接，确保接口处密封性好。
–密封处理：使用密封胶等材料，对接口处进行密封处理，以防止漏风、漏水等情况发生。 5.清理工作区域： –清理残留物：将施工过程中产生的废弃物、旧的风机盘管等进行清理，保持工作区域的整洁。 –清理施工痕迹：清洁牆壁、底座等施工留下的痕迹，让整个风机盘管更换工作现场干净整洁。 三、验收与测试 1.连接电源：将新风机盘管连接到电源，确保电源正常通电。 2.运行测试：开启风机盘管的电源，通过观察和听声等方式检查其运行状况是否正常，确保运行平稳、无异常噪音。 3.进行调整：根据实际需求，对风机盘管的调节参数进行调整，确保其能够满足相应的送风、排风要求。
风机盘管施工方案 1. 引言 本文档旨在提供一份风机盘管施工方案，以帮助施工团队顺利进行风机盘管的安装和调试。本方案涵盖施工前的准备工作、施工步骤、安全注意事项以及验收标准等内容，以确保施工质量和施工安全。 2. 施工准备 2.1 材料和工具准备 在施工前，请确保以下材料和工具已经准备齐全： •风机盘管设备及其配件 •螺丝刀、扳手、电锤等常用工具 •绝缘胶带、电焊条、焊接设备等 •施工图纸和相关文档
2.2 环境检查 在开始施工之前，需要对施工现场进行环境检查，确保施工区域符合以下条件：•空气流通良好 •无可燃物或易燃物存在 •施工区域周围无其他施工活动 3. 施工步骤 3.1 安全措施 在进行施工之前，务必做好以下安全措施： 1.穿戴合适的防护服装和安全帽。 2.确保施工现场的电源已经断开，并采取必要的电气封锁措施。 3.施工区域内设置清晰可见的安全警示标识，以提醒他人注意施工区域。 4.在施工现场设置灭火器并确保其处于可及范围内。
3.2 施工步骤 按照以下步骤进行风机盘管的安装： 1.根据施工图纸确定风机盘管的安装位置，并使用绳线和水平仪确定准确的水平位置。 2.将风机盘管设备放置至安装位置，使用螺丝刀和螺丝固定风机盘管。 3.检查风机盘管的电气连接，确保线缆连接牢固可靠。 4.进行风机盘管的漏水测试，确保设备没有漏水现象。 5.对风机盘管进行绝缘测试，确保设备的绝缘性能符合要求。 6.施工现场进行清理，并将施工区域安全交付给负责人。 4. 安全注意事项 在风机盘管的施工过程中，请注意以下安全事项： •施工人员须定期进行安全培训，并熟悉施工区域的紧急救援方案。

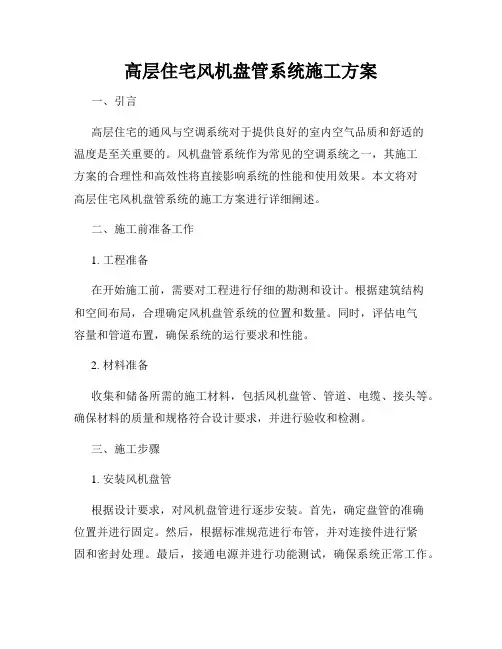

高层住宅风机盘管系统施工方案 一、引言 高层住宅的通风与空调系统对于提供良好的室内空气品质和舒适的 温度是至关重要的。风机盘管系统作为常见的空调系统之一，其施工 方案的合理性和高效性将直接影响系统的性能和使用效果。本文将对 高层住宅风机盘管系统的施工方案进行详细阐述。 二、施工前准备工作 1. 工程准备 在开始施工前，需要对工程进行仔细的勘测和设计。根据建筑结构 和空间布局，合理确定风机盘管系统的位置和数量。同时，评估电气 容量和管道布置，确保系统的运行要求和性能。 2. 材料准备 收集和储备所需的施工材料，包括风机盘管、管道、电缆、接头等。确保材料的质量和规格符合设计要求，并进行验收和检测。 三、施工步骤 1. 安装风机盘管 根据设计要求，对风机盘管进行逐步安装。首先，确定盘管的准确 位置并进行固定。然后，根据标准规范进行布管，并对连接件进行紧 固和密封处理。最后，接通电源并进行功能测试，确保系统正常工作。
