目录
第1章电子计算器控制工艺分析 (1)
1.1PLC简介 (1)
1.2PLC电子计算器特点 (1)
1.3电子计算器控制要求 (2)
1.4电子计算器设计要求 (2)
第2章电子计算器PLC控制系统设计 (3)
2.1系统选型 (3)
2.2系统硬件连接图 (3)
2.3输出I/O点数 (3)
2.4梯形图 (4)
2.5程序运行 (6)
第3章电子计算器PLC监控系统设计 (7)
结论与体会 (8)
参考文献 (9)
附录 (10)
第1章电子计算器控制工艺分析
1.1 PLC简介
PLC英文全称为Programmable Logical Controller即：可编程逻辑控控制器，顾名思义；它本来的含义是具有柔性的（可编程）主要来完成逻辑控制（针对数字量）工业控制器，它代替了传统的靠硬触点来做的控制系统就象当初的计算机已经演变为电脑一样，现在的PLC也由早期单纯地实现逻辑控制演变为一个可进行数模、模数转换，可进行定位控制，等一个功能强大的工业控制器，可以说它在现代社会各种需要自动控制的场合发挥了巨大的作用。
可编程序控制器是一种数字运算操作的电子系统，专为工业环境下应用而设计。它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种机械或生产过程。
高可靠性是电气控制设备的关键性能。PLC由于采用现代大规模集成电路技术，采用严格的生产工艺制造，内部电路采取了先进的抗干扰技术，具有很高的可靠性。例如三菱公司生产的F系列PLC平均无故障时间高达30
万小时。一些使用冗余CPU的PLC的平均无故障工作时间则更长。从PLC 的机外电路来说，使用PLC构成控制系统，和同等规模的继电接触器系统相比，电气接线及开关接点已减少到数百甚至数千分之一，故障也就大大降低。此外，PLC带有硬件故障自我检测功能，出现故障时可及时发出警报信息。在应用软件中，应用者还可以编入外围器件的故障自诊断程序，使系统中除PLC以外的电路及设备也获得故障自诊断保护。这样，整个系统具有极高的可靠性也就不奇怪了。
1.2 PLC电子计算器特点
从某种角度而言，广义的“计算机”概念是包括“电子计算器”的。电子计算器中也有集成电路，但计算器的功能简便，价格更加便宜，利于携带与稳定性好。与电子计算机的最大区别在于：计算器只是简单的计算工具，有些机型具备函数计算功能，有些机型具备一定的贮存功能，但一般只能存储几组数据。计算机则具备复杂存贮功能、控制功能，更加强大，在中国俗称“电脑”者也。计算器和计算机一样都能够实现数据的录入、处理、存储和输出，但它所以区别于计算机的就是，它不能自动地实现这些操作过程，必须由人来操作完成。而计算机通过编制程序能够自动进行处理。所以以自动化程度来区别二者，就在于是否需要人工干预其运行。
实际上二者还有另一个本质性的区别。计算器使用的是固化的处理程序，只能完成特定的计算任务；而计算机借助操作系统平台和各类应用软硬件，可以无限扩展其应用领域。也就是说，是否具有扩展性是二者的本质区别。
PLC电子计算器采用可编程控制器的编程语言和编程环境，通过特定的程序在PLC上位机上实现计算器的功能。
1.3 电子计算器控制要求
1．由按键输入的数值显示在7段数码管上，但只限4位数。
2．按加、减、乘、除键时，第一次输入的值被存放在缓冲区中，当做被加、减、乘、除数，且加、减、乘、除相对的运算指示灯会亮。
3．接着输入一个数，之后若是按下“=”键，则此加、减、乘、除数被存放于另一个缓冲区中，与刚才输入的数做运算，且相对应的运算指示灯熄灭。
4．将运算结果显示在7段数码管上。
1.4 电子计算器设计要求
学生根据控制要求，明确设计任务，拟定设计方案与进度计划，运用所学的理论知识，进行电子计算器运行原理设计、硬件系统设计、软件系统设计、创新设计，提高理论知识工程应用能力、系统调试能力、分析问题与解决问题的能力。主要内容包括：
1. 设计出硬件系统的结构图、接线图、时序图等；
2. 系统有启动、停止功能；
3. 运用功能指令进行PLC控制程序设计，并有主程序、子程序和中断程序；
4. 程序结构与控制功能自行创新设计；
5. 进行系统调试，实现电子计算器的控制要求。
第2章 电子计算器PLC 控制系统设计
2.1 系统选型
由于电子计算器的输入/输出接点少，要求电气控制部分体积小，成本低，并能够用计算机对PLC 进行监控和管理，故选用日本OMRON （立石）公司生产的多功能小型C20P 主机。该机输入点为12，输出点为8。内部主要有：136个辅助继电器、16个特殊功能继电器、160个保持继电器、8个暂存继电器、48个定时/计数器、64个16位数据存贮器。 2.2 系统硬件连接图
根据设计要求，及所选系统系统硬件连接图2-1所示。
图2-1电子计算器外部连线图
2.3 输出I/O 点数
根据系统设计要求以及图2-1所示的模块图，可确定电气控制系统的I/O 点分配，如表2-1所示。
表2-1 I/O 点分配
2.4 梯形图
根据设计任务及连线图和I/O点分配可以编入下面梯形图如图4-2所示，该梯形图涉及到MOV、SDEC以及BCD加减法等指令。梯形图相应的程序助记符见附录。
图4-2 程序梯形图
梯形图中，用到以下四个基本概念：
2.4.1 软继电器
PLC梯形图中的某些编程元件沿用了继电器这一名称，如输入继电器、输出继电器、内部辅助继电器等，但是它们不是真实的物理继电器，而是一些存储单元（软继电器），每一软继电器与PLC存储器中映像寄存器的一个存
储单元相对应。该存储单元如果为“1”状态，则表示梯形图中对应软继电器的线圈“通电”，其常开触点接通，常闭触点断开，称这种状态是该软继电器的“1”或“ON”状态。如果该存储单元为“0”状态，对应软继电器的线圈和触点的状态与上述相反，称该软继电器为“0”或“OFF”状态。使用中也常将这些“软继电器”称为编程元件。
2.4.2 能流
触点接通时，有一个假想的“概念电流”或“能流”（Power Flow）从左向右流动，这一方向与执行用户程序时的逻辑运算的顺序是一致的。能流只能从左向右流动。利用能流的这一概念，可以帮助我们更好地理解和分析梯形图。
2.4.3 母线
梯形图两侧的垂直公共线称为母线（Bus bar），在分析梯形图的逻辑关系时，为了借用继电器电路图的分析方法，可以想想左右两侧母线（左母线和右母线）之间有一个左正右负的直流电源电压，母线之间有“能流”从左向右流动。右母线可以不画出。
2.4.4 梯形图的逻辑解算
根据梯形图中各触点的状态和逻辑关系，求出与图中各线圈对应的编程元件的状态，称为梯形图的逻辑解算。梯形图中逻辑解算是按从左至右、从上到下的顺序进行的。解算的结果，马上可以被后面的逻辑解算所利用。所及解算是根据输入映像寄存器中的值，而不是根据解算瞬时外部输入触点的状态来进行的。
2.5程序运行
由按键输入的数字会出现在7段数码管上，只限4位数，计算器最大缺陷就是不能显示负值。当按加、减、乘、除号时，对应的小灯会亮起，继续输入数字出现在7段数码管上，同样只限4位数，按等于号时，7段数码管会将缓存中的计算结果显示出来，如果结果为负值只能显示数字部分不会显示符号部分。
第3章电子计算器PLC监控系统设计
数字计算器采用数字键盘输入，通过PLC缓存区存放数值，并通过数码管显示计算结果。根据设计任务和要求，用组态软件绘制的硬件操作界面图3-1所示，其中PLC集成于计算器内部，进行简单的数学运算和驱动LED显示。
图3-1 电子计算器界面图
结论与体会
本设计仅为简单计算器，由按键输入的数字会出现在7段数码管上，只限4位数，最大缺陷就是不能显示负值。当按加、减、乘、除号时，对应的小灯会亮起，继续输入数字出现在7段数码管上，同样只限4位数，按等于号时，7段数码管会将缓存中的计算结果显示出来，如果结果为负值只能显示数字部分不会显示符号部分。硬件方面连线部分比较复杂，容易出现接线错误和调试失败，也会出现数码管输出错误。它的设计按软件工程的方法进行,系统具有良好的界面、必要的交互信息和较好的封装性；醒目美观的软件封面。使用人员能快捷简单地进行操作。即时准确地获得需要的计算的结果，充分降低了数字计算的难度和节约了时间，对人们的生活有一定的帮助。总的来说，这个设计就是一个简单的PLC设计成果，无法达到真正计算器的功能，但是仍然可以体现PLC的强大功能和逻辑性。
本次课程护设计使我对欧姆龙系列PLC又有了更深刻和直观的认识，对于梯形图和程序的编写有了简单的了解，并通过自己的努力和同学老师的帮助完成了计算器的功能设计，提高了思考和动手能力。
参考文献
[1]张凤珊.电气控制及可编程序控制器[M].北京:中国轻工业出版社,2003.
[2]马志溪.电气工程设计[M].北京: 机械工业出版社,2002.
[3]刘增良,刘国亭.电气工程CAD[M].北京:中国水利水电出版社,2002.
[4]齐占庆,王振臣.电气控制技术[M].北京:机械工业出版社,2002.
[5]史国生.电气控制与可编程控制器技术[M].北京:化学工业出版社,2003.
[6]SYSMAC CS/CJ系列可编程控制器指令参考手册[M].2003.
附录梯形图2-2对应的助记符
LD 0.00
OR 0.01
OR 0.02
OR 0.03
OR 0.04
OR 0.05
OR 0.06
OR 0.07
OR 0.08
OR 0.09
LD 0.14
OR 1.00 ANDLD
OUT TR0 ANDNOT 0.10 ANDNOT 0.11 ANDNOT 0.12 ANDNOT 0.13 OUT 200.00 LD TR0
LD 0.10
OR 0.11
OR 0.12
OR 0.13 ANDLD
OUT 200.01 LD TR0
OUT 1.00
LD 0.10
OUT 1.10
LD 0.11
OUT 1.11 LD 0.12
OUT 1.12
LD 0.13
OUT 1.13
LD 200.00
@MOV(021) #2 D0 LD 200.01
@MOV(021) #2 D1 LD 0.15
OUT TR0
AND 1.10
+BC(406) D0 D1 D2 LD TR0
AND 1.11
-BC(416) D0 D1 D2 LD TR0
AND 1.12
*B(424) D0 D1 D2 LD TR0
AND 1.13
/B(434) D0 D1 D2 LD TR0
LD 1.13
OR 1.11
OR 1.12
OR 1.10
ANDLD
SDEC(078) D2 #0110 D2
DONGFANG COLLEGE，FUJIAN AGRICULTURE AND FORESTRY UNIVERSITY 课程名称：堆栈计算器 系别：计算机 年级专业：11级计算机科学与技术 学号：1150303040 姓名：蔡新云 任课教师：林励成绩： 2013 年 6 月13 日
引言 堆栈计算器 简介： 计算带括号的数学算式，可以判断优先级，错误判断等功能。友好的操作界面，美观的视觉效果。 截图 界面： 计算演示： 结果：
错误判断： 数据结构：应用了栈，做数值缓存，应用了递归处理括号内算式。其他知识：mfc界面设计；c++类的封装（.h与.cpp分离）。 编译环境：使用了vs2012，通过修改vs2010也可以打开。
程序简单流程图： （注：eval 的代码在下面。。。） 功能实现原理与代码： //栈的实现 //初始化 stack::stack(int len) { lengh=len; date=new double[len]; date[0]=0; top=0; } stack::stack() { date=new double[100]; MFC 文本框 按钮事件 = 事件 Cal.eval() 调用函数eval(),返回结果到文本框 当 =事件 发生 从文本框取出表达式到eval （）函数
date[0]=0; top=0; } //判断为空 bool stack::is_empty() { if(top==0) { return true; } return false; } //进栈 void stack::push(double number) { date[top++]=number; } //出栈 double stack::pop() { if(!is_empty()) return date[--top]; } //calculator类(核心代码) 初始化 calculator::calculator() { error="null"; } 是否为数字 bool calculator::is_num(char num) { if(num<='9' && num>='0'||num=='.') { return true; }
课程设计报告 学生姓名:刘佳 学 号：2017307010102 学院:电气工程学院 班级:通信171 题目:多功能数字时钟设计 指导教师：刘晓峰职称: 高级实验师指导教师：杨修宇职称: 实验师 2018 年 12 月 28 日
目录 1. 设计要求 (3) 2. 设计原理及框图 (3) 2.1 模块组成 (3) 3. 器件说明 (4) 4. 设计过程 (8) 4.1显示电路模块设计 (8) 4.2时钟脉冲电路模块设计 (9) 4.3计时模块电路设计 (10) 4.4计时校时控制模块电路设计 (11) 4.5整点报时与定点报时模块电路设计 (12) 5. 仿真调试过程 (13) 6. 收音机原理及焊接调试 (14) 6.1收音机原理 (14) 6.2收音机焊接工艺要求 (16) 6.3收音机调试过程 (16) 7. 设计体会及收获 (17)
1. 设计要求 (1)以24小时为一个计时周期，稳定的显示时、分、秒。 (2)当电路发生走时误差时，可以对所设计的时钟进行校时。 (3)电路有整点报时功能。报时声响为四低一高，最后一响高音正好为整点。 (4)电路具有闹钟功能，当闹钟所设定时间与时钟计时相同时，发出提示音， 时长为一分钟。 2. 设计原理及框图 2.1 模块组成 多功能数字时钟由时钟脉冲电路模块、秒计时模块、分计时模块、时计时模块、显示模块、计时校时控制模块、定点报时模块与整点报时模块组。如图1所示。 图1 多功能数字时钟原理框图 多功能数字时钟由时钟脉冲电路模块、秒计时模块、分计时模块、时计时模块、显示模块、计时校时控制模块、定点报时模块与整点报时模块组成。时钟脉冲电路模块由振荡电路与分频电路组成，为数字时钟提供秒脉冲信号、定点整点报时信号以及调试信号。计时电路包括“秒”计时、“分”计时与“时”计时电
课程设计报告 课程：面向对象程序设计学号： 姓名： 班级： 教师：
课程设计名称：小型特殊计算器 1.设计内容： 实现一个特殊的计算器，可以实现复数、有理数、矩阵和集合的特殊计算。程序可以实现复数、有理数的加、减、乘、除，可以实现矩阵的加法、减法和乘法运算，也可以实现集合的求交集、并集、子集的运算。 2.设计目的与要求： 2.1设计目的 达到熟练掌握C++语言的基本知识和技能； 基本掌握面向对象程序设计的基本思路和方法； 能够利用所学的基本知识和技能，解决简单的面向对象程序设计问题。 2.2设计要求 要求利用面向对象的方法以及C++的编程思想来完成系统的设计； 要求在设计的过程中，建立清晰的类层次； 在系统的设计中，至少要用到面向对象的一种机制。 3.系统分析与设计 3.1主要知识点 运算符重载增加了C++语言的可扩充性。运算符的重载实际上就是一种函数调用的形式，可以用成员函数重载运算符，就是将运算符重载定义为一个类的成员函数的形式；也可以用友元函数重载。用友元重载运算符的友元函数是独立于类以外的一般函数。 3.2关键技术 程序中每一种数据类型用一个类来实现，共设计了4个类。复数类complex，矩阵类matrix，有理数类rational以及集合类set。每一种类都定义了相应的运算符重载函数。具体定义如下所示： （1）类complex 类complex中，成员变量image表示虚部，real表示实部。成员函数print()用来显示数据。运算符重载函数都是用友元函数来实现的。分别重载+、-、*、/运算符。 （2）类matrix 类matrix中，成员变量elems用来存放矩阵的所有元素，rows表示矩阵的行，cols表示矩阵的列。成员函数SetElems()用来给矩阵中的每一个元素赋值，Disp()用来显示矩阵中的所有元素。其它友元函数分别重载+、-、*、/运算符。 （3）类rational 类rational中，有两个成员变量：denominator用来表示有理数的分母，numerator表示有理数的分子。有理数成员函数print()用来显示有理数，optimization()用来优化有理数函数。友元函数real()用来将有理数转换为实数，其它友元函数分别重载+、-、*、/运算符。 （4）类set
四川师范大学成都学院通信工程学院 基于STM32的简易电子计算器设计与实现---实验综合设计报告 学生姓名陶龑 学号2016301033 所在学院通信工程学院 专业名称嵌入式系统课程设计 班级2014级软件班 指导教师刘强 成绩 四川师范大学成都学院 二○一六年十一月
基于STM32的简易电子计算器设计与实现内容摘要：电子计算器即将传统意义上的计算器进行电子化和数字化，为其减少时间误差和体积，并提供更多的扩展实用功能，从而使电子计算器的应用更加广泛。在经过资料的查找与收集后，本论文以该理念设计了一款基于STM32芯片作为核心控制器，使用Keil5平台，以C语言为基础进行软件编程的简易电子计算器，其内在TFT-LCD液晶屏进行输出，以四个按键进行输入，从而实现显示输入数据以及加减乘除运算的基本功能。 通过软件程序的编写、硬件电路原理的实现、电子计算器正常工作的流程、原理图仿真实现、硬件实物的安装制作与硬件实物的调试过程，该简易电子计算器现可用于日常生活和工作中。 关键词：简易电子计算器STM32 C语言Keil5
Design and implementation of Multi Function Electronic Clock based on STM32 Abstract: The traditional electronic calculator calculator for electronic and digital, to reduce the time error and volume, and provide more extended utility function, so that the more extensive application of electronic calculators. After searching and collecting data, in this paper, the concept of a design based on STM32 chip as the core controller, using Keil5 platform, simple electronic calculator based on C language software programming, the TFT-LCD LCD screen for input and output, with four keys, so as to realize the display of input data and the basic the function of add, subtract, multiply and divide operations. Through the software program, hardware circuit principle of the electronic calculator realization, normal work process and the principle of graph simulation, hardware installation and hardware debugging process, the simple electronic calculator is used in daily life and work. Key words: Simple electronic calculator STM32 language C Keil5
二、注射机的选择 塑件：科学计算器壳套 重量： 材料：ABS 材料密度：~cm3，取密度为cm3。 体积：V=M/ρ==。 ABS 注塑模工艺条件 注射机类型：螺杆式注射机。 干燥处理：吸湿性较大，成型前应干燥处理，湿度应小于%，建议干燥条件为80~85℃， 2~3小时。 熔化温度：230~300℃。 模具温度：50~80℃。 注射压力：70~100MPa 。 注射速度：中等注射速度，将摩擦热降至最低。 型腔数的选择 按生产进度算： 型腔数n= 其中 ——故障系数； ——成型周期 N ——一副模具的订货量； ——所在厂每月工作时间（h)； ——订货至交货 期（月）； ——模具制造时间（月）。 由于计算器壳套的体积较大，需要的注射量较大，所以模具选用一模两腔。 注射机的选择 最大注射量 根据生产经验总结，在设计模具以容量计算时 ——注射机最大注射量，cm3； 0*1.053600() c h m N t t t t ?-c t h t 0t max V 0.8V ≤塑
——塑件与浇注系统体积总和，cm3。 ——塑件成型时所需要的注射量，cm3或g ； n ——型腔个数； ——每个塑件的质量或体积，cm3或g ； ——浇注系统的质量或体积，cm3或g 。 浇注系统凝料体积初步计算，按塑件体积倍计算。 代入产品体积，浇注系统体积，型腔数为4个。 则 3345.8830.882.13(4cm cm G =+?=）塑 3max 56.1108.045.888.0cm G G =÷=÷=塑 公称注射容量 注射机多以公称注射容量来表示 c ——料筒温度下塑料的体积膨胀率的矫正系数，对于结晶形塑料，c=；对于非结晶形 塑料，c=； ——所用塑料在常温下的密度； G ——注射机的公称注射容量。 代入 3/05.1cm g =ρ， 取c=； 则 3max 96.107)05.193.0/(56.110/cm c G G =?==ρ。 锁模力 模具从分型面涨开的力必须小于注射机规定的锁模力 T ——注射机的额定锁模力； F ——塑件与浇注系统在分型面上的总投影面积； K ——安全系数，通常取~; q ——熔融塑料在模腔内的压 力，. 代入数据， 22237.15855.34cm cm F =??=π 根据《塑料成形模具设计》表4-1，取q=300 G =n *M +M 塑塑浇 max G c G ρ=1000 T K F q ≥??2/kg cm 2 /kg cm
华南理工大学广州学院 数字电路课程设计报告 题目:多功能数字电子钟 专业：自动化 班级：一班 姓名：姚楸 同组队员：陈杰涛、姚楸、李卓鸿、刘志健、 吴壁文、陈孟鹏、黎杰豪、江泉河 学号: 201130087082 日期：2013年1月
一、设计目的 为了巩固课本所学知识，培养动手能力和实际解决问题的能力，加深对课 堂知识的理解和运用，进一步学习和熟悉各种常用芯片的规格和使用，能 掌握电路的组装和基本问题的排除。通过课程设计要实现以下两个目标：一、学生初步掌握电子线路的设计、组装及调试方法。即学生根据设计要求，查阅文献资料，收集、分析类似电路的性能，并通过组装调试等实践活动，使电路达到性能要求；二、课程设计为后续的毕业设计打好基础。毕业设计是系统的工程设计实践，而课程设计的着眼点是让学生开始从理论学习的轨道上逐渐引向实际方面，运用已学过的分析和设计电路的理论知识，逐步掌握工程设计的步骤和方法，同时，课程设计报告的书写，为今后从事技术工作撰写科技报告和技术资料打下基础。 二、设计要求和设计指标： a设计一个能显示时、分、秒的数字钟，显示时间从00：00：00到23：59：59； b设计的电路包括产生时基信号，时、分、秒的计时电路，显示电路。 c具有校时功能，可以分别对时及分进行单独校时，使其校正到标准时间； d计时过程具有整点报时功能，当时间到达整点前10秒进行蜂鸣报时 三、总体框图设计 本设计通过555定时器产生1HZ的方波通过加法器进行计数， 计数后产生的BCD码通过译码器译码最后通过数码管显示出 来。
四、功能模块设计和原理说明 1、秒脉冲发生器 秒信号发生电路由集成电路555定时器与RC组成的多谐振荡器构成。555
计算机科学与技术学院课程设计成绩单
————————————————————————————————作者：————————————————————————————————日期：
计算机科学与技术学院课程设计成绩单 课程名称：数据库系统原理指导教师： 姓名性别学号班级 综合成绩成绩等级 程序运行情况 （占总成绩20%） □能正确运行□基本能正确运行□能运行但结果不完善 （20分）（15分）（10分） 程序功能的完善 程度 （占总成绩10%）□完善□基本完善□不完善（10分）（8分）（5分） 程序结构的合理 性 （占总成绩10%）□合理□基本合理□不太合理（10分）（8分）（5分） 对问题的答辩情况 （占总成绩40%）□概念正确有创新□能正确回答所有问题□基本能正确回答（40分）（35分）（30分） □部分问题回答概念不清晰 （20分） 学生的工作态度与独立工作能力（占总成绩10%）□工作态度认真能独立完成任务□工作态度认真但独立性较差（10分）（8分） □工作态度基本认真但缺乏独立性 （5分） 设计报告的规范 性 （占总成绩10%）□符合规范□基本符合规范□规范性较差（10分）（8分）（5分） 优秀：90分~100分良好：80分~89分中等：70~79分及格：60~69分不及格0分~59分 武汉科技大学计算机科学与技术学院制表
计算机科学与技术学院 课程设计报告 课程名称：数据库系统原理专业： 班级：级班学号： 姓名： 指导老师：
网上选课系统 一、实验目的 利用一种DBMS作为设计工具，理解并应用课程中关于数据库设计的相关理论，能按照设计流程完成完整的数据库设计，包括需求分析、概念设计、逻辑设计、物理设计和实施。同时能够应用各个阶段的典型工具 二、设备与环境 (1) 硬件设备：PC机一台 (2) 软件环境：安装Windows操作系统，安装数据库管理系统SQL Server2000等。 三、实验内容 完整实践应用数据库设计的工程过程:需求分析\概念设计\逻辑设计\物理设计和实施： (1)需求分析:选定一个应用，对所设计的数据库系统有一定的调研分析,其结果应该以 简单的需求分析说明书\数据字典和数据流图(2级数据流即可)表示； (2)概念分析:使用E-R图作为描述工具.描述出局部和全局的E-R图； (3)逻辑设计:将E-R图转化为相应的关系模式,并根据范式理论进行优化分析，关系模 式不少于3个； (4)物理设计:根据需要设计必要的索引等结构； (5)实施:以某种DBMS为工具创建出完整的数据库.在数据库中要表现出的知识点包括 ①登录控制 (标准登录或混合登录) ②数据完整性(参照完整性、实体完整性、自定义完整性(包括触发器) ③设置用户,并相应设计用户的权限和角色(用户设计至少3个，有不同的权限) ④以游标或存储过程完成相关操作至少2个,以文件方式保存 (6)以上内容,请详细描述,并有必要抓图. 四、实验结果及分析 1.需求分析 随着信息时代科技不断提高,学校规模不断扩大,教学质量不断提高,大学期间有许多公共选修课,以往的选修课方法是课堂报名或者纸上填写方式报名,这种方法虽然直接,但是造成选课的盲目性,而且学生选过课程后不好在更改查看,一方面浪费大量的人力，物力资源,另一方面浪费时间以及在认为统计过程中不可避免的出现差错的情况。这给广大的老师和学生带来诸多的不便,管理起来也相当困难。使用网上选课系统可以提前进行网上选课,并且选课以后学生还可以在查看和更改,随意选择各个老师的课程,老师管理起来也比较方便。鉴于
目录 1 设计任务和性能指标 (1) 1.1 设计任务 (1) 1.2 性能指标 (1) 2 设计方案 (1) 2.1 需求分析 (1) 2.2 方案论证 (1) 3 系统硬件设计 (2) 3.1 总体框图设计 (2) 3.2 单片机选型 (2) 3.3 单片机附属电路设计 (3) 3.4 LCD液晶显示 (4) 4 系统软件设计 (4) 4.1 设计思路 (4) 4.2 总体流程图 (4) 4.3 子程序设计 (5) 4.4 总程序清单 (6) 5 仿真与调试 (6) 5.1 调试步骤 (6) 5.2 仿真结果及性能分析 (8) 6 总结 (8) 参考文献 (8) 附录1 系统硬件电路图 (10) 附录2 程序清单 (11)
1 设计任务和性能指标 1.1 设计任务 电子计算器设计 1、能实现4位整数的加减法和2位整数的乘法; 2、结果通过5个LED数码管显示(4位整数加法会有进位)或通过液晶显示屏显示. 1.2 性能指标 1．用数字键盘输入4位整数,通过LED数码显示管或液晶显示屏显示. 2.完成四位数的加减法应算.当四位数想加时产生的进位时,显示进位. 3.显示2位,并进行2位整数的乘法. 4.设计4*4矩阵键盘输入线的连接. 2 设计方案 2.1 需求分析 我们日常生活的开支,大额数字或是多倍小数的计算都需要计算器的帮助,处理数字的开方、正余弦都离不开计算器.虽然现在的计算器价格比较低廉,但是功能过于简单的不能满足个人需求,功能多的价格较贵,操作不便不说,很多功能根本用不到.所以,我们想到可不可以用自己所学为自己设计开发一个属于自己的简单计算器来完成日常生活的需求. 2.2 方案论证 使用单片机为AT米EL公司生产AT89C51,AT89C51提供以下标准功能:4K字节FLASH 闪速存储器,128字节内部RA米,32个I/O口线,两个16位定时/计数器,一个向量两级中断结构,一个全双工串行通讯口,内置一个精密比较器,片内振荡器及时钟电路,同时AT89C51可降至0Hz的静态逻辑操作,并支持两种软件可选的工作模式,空闲方式停止CPU 的工作,但允许RA米,定时计数器,串行通信及中断系统继续工作. 显示用LCD液晶显示屏,减少线路连接. 用C言编写程序,易进行调试修改. 采用4*4矩阵键盘作为输入. 3 系统硬件设计 3.1总体框图设计 电路图如附录1
专业教育 ─我所认识的计算机专业 1.对专业的最初认识 1.1为什么选择计算机专业 计算机使当代社会的经济、政治、军事、科研、教育、服务等方面在概念和技术上发生了革命性的变化，对人类社会的进步已经并还将产生极为深刻的影响。目前，计算机是世界各发达国家激烈竞争的科学技术领域之一。 随着信息时代的到来，计算机逐渐成为技术及科学领域的核心。随着计算机的普及，其应用领域逐渐广泛，深刻影响着我们的学习，工作及生活。因而，计算机的学习与我们的生活息息相关。 1.2最初的认识 虽然对于这个专业刚开始的时候不了解它具体是干什么的，但是从小就对于计算机十分感兴趣，因此在高考完填报志愿时就报了这个专业。进入大学之后，看到培养计划发现这个专业应用还是挺多的，但是因此让自己更加的对以后的职业感到很迷茫，不知道究竟是该干什么了。但是既来之，则安之。相信在以后的学习过程中会慢慢地找到方向，并为之努力的。因此说对于计算机专业还是抱有很大的热情的。 2.学习的方法 2.1培养对专业的兴趣 俗话说兴趣是最好的老师，因此要想真正做好一件事情，学好自己的专业首先就要培养自己对本专业的兴趣。那么应该如何培养呢？可能阅读专业书籍对于刚刚步入大学的自己来说有点困难，也很枯燥，那么不妨先从科普书籍看起。科普书籍是了解理论、获得应用知识最好的途径。相信不少理工科的同学被量子物理和相对论搞得头昏脑胀过。究其原因，是我们的现实生活与抽象的数学模型之间存在思想意识上的鸿沟。然而要是读读斯蒂芬·霍金的《时间简史》，你就会被书中有趣的故事和例证所吸引，从而对抽象的理论有了感性的认识——即使仍然没有读懂，你也至少了解了这个学科研究的领域和目标是什么，也必然有所收获。 2.2认真学习专业课程，学好数学 大学计算机专业对数学的要求较高，其重要性不必多言。数学令不少同学头痛，除了其“繁”与“难”外，很大程度上是因为他们没有理解这些抽象理论的实际应用方向。与本科数学专业的课程设置相比，计算机专业的数
学号20103010342 毕业设计说明书 设计题目多功能数字电子钟的设计 系部机械电子系 专业机电一体化 班级机电103 班 姓名关付玲 指导教师肖玉玲 2012年 10月 13日
摘要 摘要：数字钟是一个将“时”，“分”，“秒”显示于人的视觉器官的计时装置。它的计时周期为24小时，显示满刻度为23时59分59秒。一个基本的数字钟电路主要由秒信号发生器、“时、分、秒、”计数器、译码器及显示器组成。由于采用纯数字硬件设计制作，与传统的机械表相比，它具有走时准，显示直观，无机械传动装置等特点。本设计中的数字时钟采用数字电路实现对“时”、“分”、“秒”的显示和调整。通过采用各种集成数字芯片搭建电路来实现相应的功能。具体用到了555震荡器，74LS90及与非，异或等门集成芯片等。该电路具有计时，整点报时和校时的功能。在对整个模块进行分析和画出总体电路图后，对各模块进行仿真并记录仿真所观察到的结果。实验证明该设计电路基本上能够符合设计要求！ 关键词：计数器；译码显示器；校时电路；
Abstract Abstract:Digital clock is a "time", "Sub", "second" displays the organ in human visual mechanism. Its time for a period of 24 hours, show full scale 23:59 for 59 seconds. A basic digital clock circuits consists of second signal generator, "hours, minutes, seconds," counters, decoders and display components. Because of its pure digital hardware design, compared with the traditional mechanical watch, it has left, presents an intuitive, non-mechanical transmission device and so on. This digital clock used in the design of digital circuits on the "time" and "min", "second" display and adjustment. Through the use of integrated digital chip circuit structures to achieve appropriate functionality. Specific use of 555 oscillator, 74LS90 and non-, exclusive-or gate integrated circuits and so on. The circuits with timing, the whole point of time and error correction capabilities. In the analysis of the entire module and overall circuit diagram is painted, simulation to emulation and modules record the observed results. Experimental proof of the design circuit can basically meet the design requirement! Key words：Counter ,ten decoding display , citcuit Shool

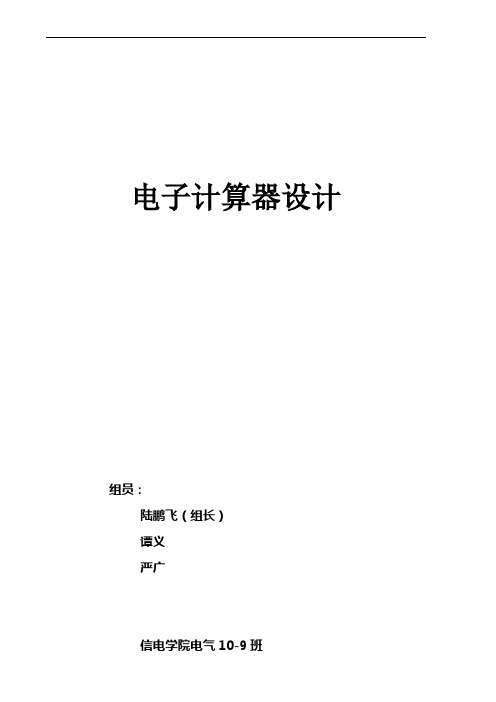

电子计算器设计 组员： 陆鹏飞（组长） 谭义 严广
