卫生器具给水配件安装
1 适用范围 适用于室内污水盆、洗涤盆、洗脸（手）盆、盥洗槽、浴盆、淋浴器、
大便器、 小便器、小便槽、大便冲洗槽、妇女卫生盆、化验盆、加热器、煮沸消毒器、饮水 器等给水配件安装。
2 编制依据
《建筑给水排水及采暖工程施工质量验收规范》 （GB50242-2002 ）
3 施工准备 3.1 材料准备
（1）进入现场的卫生洁具给水配件，必须具有中文质量合格证明文件，规格、 型号及性能检测报告出厂合格证应符合国家技术标准或设计要求。
（2）所有卫生器具给水配件进场时应对品种、规格、外观进行验收，必须有 完整的安装使用说明书。
（3）给水配件规格应标准，质量可靠，外表光滑，电镀均匀，无裂纹、砂眼 等缺陷。
（4）在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。
3.2 主要机具 机具：冲击电锤、手电钻。 工具：活动扳手、呆扳手、螺丝刀、剪
刀。
量具：钢卷尺
3.3 作业条件
（1）卫生器具安装后，根据设计和规范要求，确定好卫生器具给水配件的标 高。 （2）蹲式大便器冲洗阀应在其台阶砌筑前安装。
（3）其他卫生器具给水配件安装应待室内装修结束，门锁已安装后再进行安 装。
4 施工工艺 4.1 工艺流程
卫生器具给水配件的安装高度
施工准备
4.2 一般规定
给水配件检验
注：装设在幼儿园内的洗手盆、洗脸盆和盥洗槽水龙头中心离地面安装高度为700mm ，其
他卫生器具给水配件的安装高度，应按照卫生器具实际尺寸相应减少。
4.3 操作工艺
冲洗阀分为手压冲洗阀、脚踏冲洗阀、延时自闭冲洗阀等多种形式，一般采用延时自闭冲洗阀。
（1）小便斗冲洗阀安装高度是1100mm ，安装时，应将通往便斗的短管卸下来，连同
压盖用油灰安装在便斗上端的进水口上，而后将冲洗阀用油麻缠好安装在做好的水口管道上，拧紧使其严密，对正便斗进水口中心，带上短管，找正找直压盖和短管，擦净多余的油灰，再将冲洗阀上的压盖拧靠在墙面上。
（2 ）蹲便器冲洗阀安装前首先根据冲洗阀形式，按照设计和规范要求，确定冲洗阀安装高度，根据冲洗阀至胶皮碗的距离，断好90°弯的冲洗管，使两端合适，将冲洗阀锁母由胶圈卸下，分别套在冲洗管直线管段上，将弯管的下端插入胶皮碗内40～50mm ，用喉箍卡牢。再将上端插入冲洗阀内，推上胶圈，调直找正，将锁母拧至松紧适度。
4.2.2 浴盆给水配件安装
（1）先将冷、热水预留管口用短管找平找正，如暗装管道进墙较深者，应用内外丝接头将其接出。
（2）将混合龙头的转向对丝，缠生料带，带好护口盘，用自制扳手插入转向对丝内，分别拧入冷、热水预留管口，校好尺寸，找平、找正。
（3）将护口盘紧贴墙壁，然后将混合龙头对正转向对丝，加垫后拧紧锁母，用扳手拧至松紧适度。
（4）有软管喷头的在距地1.8m 处安装挂钩。
4.2.3 洗脸盆给水配件安装
（1）将角阀丝牙缠生料带，拧入冷、热水预留管口，用扳手拧至松紧适度，保证角阀出水口向上。
（2）再将水龙头根母、锁母卸下，加垫后将水龙头插入洗脸盆给水孔眼，加垫后带上根母，按住水龙头用扳手将锁母拧至松紧适度。
（3）用金属软管或镀铬管连接角阀和水龙头，水龙头进水和给水预留管口一致为左热右冷。
5 质量标准
5.1 主控项目卫生器具给水配件应完好无损伤，接口严密，启闭部分灵活。检验方
法：观察和手扳检查。
5.2 一般项目
（1）卫生器具给水配件安装标高的允许偏差应符合下表的规定：卫生器具给水配件安装
标高的允许偏差和检验方法
6 成品保护
（1）在釉面砖、水磨石墙面剔孔洞时，宜用手电钻或先用小錾子轻剔掉釉面，待剔至砖底灰层处方可用力，但不得用力过猛，以免将面层剔碎或振成空鼓现象。
（2）因给水配件一般在其他工种施工结束后进行安装，因此安装时要注意保护他人成品：脏手不得随处乱抹，杂物不得随处乱丢，进高档装修的房间安装要用鞋套或换干净的鞋子等。
（3）为防止配件丢失或损坏，应在竣工前统一安装。
7 施工注意事项
（1）镀铬龙头等各种配件，不准使用管子钳拧紧，不得已时，应在管子钳的钳口垫软布,以免镀铬层剥落,影响美观及使用寿命。
（2）高、低位水箱内部零件安装时，要保持各个部件在水箱内的位置合理；高位水箱进水拉把（低水箱扳把）和下水口应放在水箱内侧，以免使用时相互干扰，产生卡阻。
8 安全环保措施
8.1 安全措施
（1）使用手持电动工具的负荷线必须采用耐磨型橡皮护套铜芯软电缆，并且中间不得有接头。
（2）使用手持电动工具的外壳、手柄、负荷线、插头、开关等必须完好无损，使用前必须作空载试运转。
8.2 环境保护措施
（1）各种填料、石棉制品应分类堆放。
（2）将施工中产生的废料、石棉制品等集中进行处理。

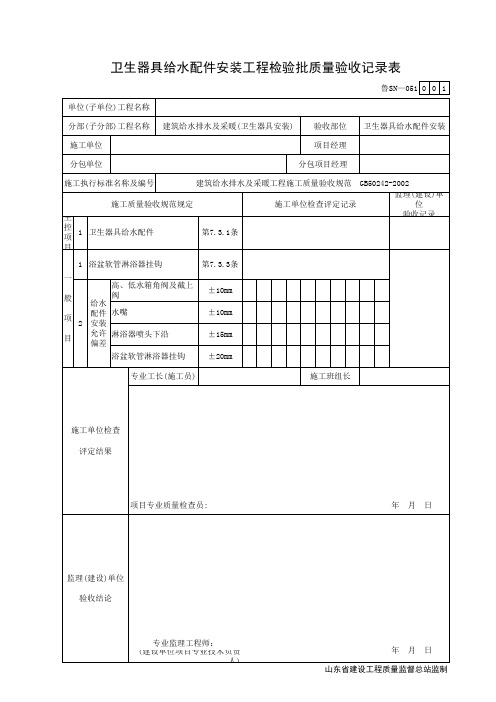

9 质量记录卫生器具给水配件排水管道安装检验批质量验收表。
卫生器具安装工艺标准 适用范围 本工艺标准适用于本公司施工范围内民用和一般工业建筑室内污水盆、洗涤盆、洗脸(手)盆、盥洗槽、浴盆、淋浴器、大便器、小便器、小便槽、大便冲洗槽、妇女卫生盆、化验盆、排水栓、地漏、加热器、煮沸消毒器和饮水器等卫生器具的安装施工。 材料要求 1.卫生器具的品种、规格应符合设计要求并应有产品合格证书。卫生器具水箱应采用符合国家节水要求的产品。 2.给排水管材、配件应符合设计要求，并应有产品合格证书。表面无划痕、变形、缺损等缺陷。 主要机械设备 1主要机械：套丝机、砂轮切割机、角向砂轮切割机、手电钻、冲击钻、打孔机、电烙铁等。 2.主要工具：管钳、手锯、活动扳手、固定扳手、手锤、手铲、錾子、钢丝钳、方锉、圆锉、螺丝刀等。 3.检测工具：水平尺、角尺、卷尺、划规、线坠等。
作业条件 l.根据设计要求和土建确定基准线，确定好卫生器具的标高。 2.所有与卫生器具连接的管道水压、灌水试验已完成，并已办好隐蔽验收手续。 3.浴盆安装应待土建做完防水层及保护层后，配合土建施工进行。浴盆下地面应有坡度，坡向排水口。 4.蹲式大便器应在台阶砌筑前安装。 5.其他卫生器具安装应待室内装修基本完成后再进行安装。 施工操作工艺 管道安装及配件安装工艺流程 管道安装操作工艺 (1).施工准备 ○1.材料准备 a.进入施工现场的卫生器具及配件必须符台国家或行业标准有关质
量、技术要求，并有产品出厂台格证明等，在进入施工现场时应认真检查。 b.材料应根据计划需要及时运到现场，并存放在能避风、雨的室内或棚内，材料应放在垫木或货架上，按型号、规格堆放整齐、牢靠。 c.入库的合格材料保管应分类标识堆放。 ○2技术准备 a .设计及其他技术文件齐全，并经会审。 b.熟悉和掌握国家及地方施工验收规范、技术规程。 c.编制施工组织设计或施工方案。 d.按批准的施工组织设计或施工方案，向旖工操作人员进行技术交底。 (2).放线定位 根据设计要求和土建确定基准线，确定好卫生器具的标高，并在相应位置按要求安设预埋件。 (3)器具安装 器具下水管与排水管道连接处应用油麻和密封胶或玻璃胶封

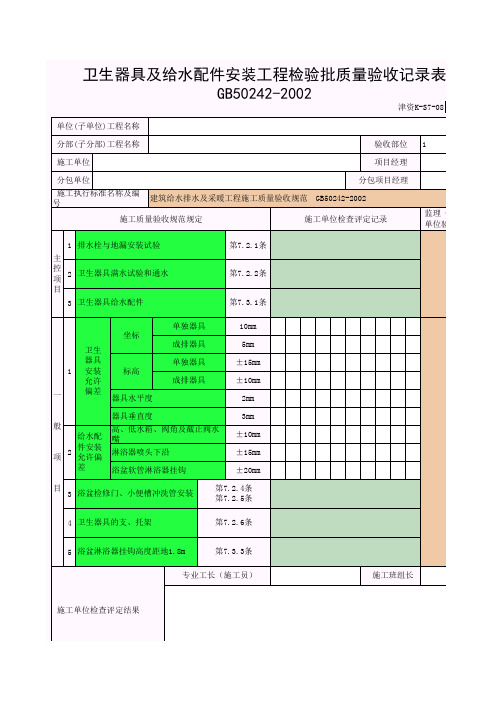

工程名称郑州市7中2＃宿舍楼分项工程名称室内给水系统施工单位河南国基建筑安装工程有限公司验收部位一层 施工执行标准名称及编号GB50242-2002 项目经理生聚山 专业工长杨天喜 分包单位/ 施工班组组长/ 主控项目 质量验收规范的规定施工单位检查评定记录 监理单位验收 记录 1 卫生器具满水试验和通水 试验 第条合格 2 排水栓与地漏安装第条合格 3 卫生器具给水配件第条合格 一般项目1 卫生 器具 安装 允许 偏差 坐标 单独器具10mm 3 3 5 5 5 5 6 6 6 6 成排器具5mm 5 4 4 4 3 2 2 2 2 2 标高 单独器具±15mm 5 5 5 5 6 6 6 7 7 8 成排器具±10mm 5 6 6 6 4 5 5 5 6 5 器具水平度2mm 2 2 2 2 2 2 2 2 2 2 器具垂直度3mm 3 3 3 3 3 1 2 2 2 3 2 给水 配件 安装 允许 偏差 高底水箱阀角及截 止阀水嘴 ±10mm 6 6 4 4 4 5 5 5 6 6 淋浴器喷头下沿±15mm 浴盆软管淋浴器挂 钩 ±20mm 3 浴盆检修门、小便槽冲洗管 安装 第条 第条 符合要求 4 卫生器具的支、托架第条符合要求 5 浴盆淋浴器挂钩高度距地第条 施工单位检查评定结果 评定合格 项目专业质量检验员： 项目专业质量(技术)负责人：2005年月日 监理单位验收 结论 监理工程师：2005年月日
工程名称郑州市7中2＃宿舍楼分项工程名称室内给水系统施工单位河南国基建筑安装工程有限公司验收部位二层 施工执行标准名称及编号GB50242-2002 项目经理生聚山 专业工长杨天喜 分包单位/ 施工班组组长/ 主控项目 质量验收规范的规定施工单位检查评定记录 监理单位验收 记录 1 卫生器具满水试验和通水 试验 第条合格 2 排水栓与地漏安装第条合格 3 卫生器具给水配件第条合格 一般项目1 卫生 器具 安装 允许 偏差 坐标 单独器具10mm 9 3 5 5 5 5 6 6 6 6 成排器具5mm 5 4 4 4 3 2 2 2 2 2 标高 单独器具±15mm 5 5 5 5 6 6 6 7 7 8 成排器具±10mm 6 6 6 6 4 5 5 5 6 5 器具水平度2mm 2 2 2 2 2 2 2 2 2 2 器具垂直度3mm 3 3 3 3 3 1 2 2 2 3 2 给水 配件 安装 允许 偏差 高底水箱阀角及截 止阀水嘴 ±10mm 6 6 4 4 4 5 5 5 6 6 淋浴器喷头下沿±15mm 浴盆软管淋浴器挂 钩 ±20mm 3 浴盆检修门、小便槽冲洗管 安装 第条 第条 符合要求 4 卫生器具的支、托架第条符合要求 5 浴盆淋浴器挂钩高度距地第条 施工单位检查评定结果 评定合格 项目专业质量检验员： 项目专业质量(技术)负责人：2005年月日 监理单位验收 结论 监理工程师：2005年月日
卫生器具安装工艺 标准
卫生器具安装工艺标准 5.1适用范围 本工艺标准适用于本公司施工范围内民用和一般工业建筑室内污水盆、洗涤盆、洗脸(手)盆、盥洗槽、浴盆、淋浴器、大便器、小便器、小便槽、大便冲洗槽、妇女卫生盆、化验盆、排水栓、地漏、加热器、煮沸消毒器和饮水器等卫生器具的安装施工。5.2材料要求 1.卫生器具的品种、规格应符合设计要求并应有产品合格证书。卫生器具水箱应采用符合国家节水要求的产品。 2.给排水管材、配件应符合设计要求，并应有产品合格证书。表面无划痕、变形、缺损等缺陷。 5.3主要机械设备 1主要机械：套丝机、砂轮切割机、角向砂轮切割机、手电钻、冲击钻、打孔机、电烙铁等。 2.主要工具：管钳、手锯、活动扳手、固定扳手、手锤、手铲、錾子、钢丝钳、方锉、圆锉、螺丝刀等。 3.检测工具：水平尺、角尺、卷尺、划规、线坠等。
5.4作业条件 l.根据设计要求和土建确定基准线，确定好卫生器具的标高。2.所有与卫生器具连接的管道水压、灌水试验已完成，并已办好隐蔽验收手续。 3.浴盆安装应待土建做完防水层及保护层后，配合土建施工进行。浴盆下地面应有坡度，坡向排水口。 4.蹲式大便器应在台阶砌筑前安装。 5.其它卫生器具安装应待室内装修基本完成后再进行安装。 5.5施工操作工艺 5.5.1管道安装及配件安装工艺流程 5.5.2管道安装操作工艺 (1).施工准备 ○1.材料准备 a.进入施工现场的卫生器具及配件必须符台国家或行业标准有关
质量、技术要求，并有产品出厂台格证明等，在进入施工现场时应认真检查。 b.材料应根据计划需要及时运到现场，并存放在能避风、雨的室内或棚内，材料应放在垫木或货架上，按型号、规格堆放整齐、牢靠。 c.入库的合格材料保管应分类标识堆放。 ○2技术准备 a .设计及其它技术文件齐全，并经会审。 b.熟悉和掌握国家及地方施工验收规范、技术规程。 c.编制施工组织设计或施工方案。 d.按批准的施工组织设计或施工方案，向旖工操作人员进行技术交底。 (2).放线定位 根据设计要求和土建确定基准线，确定好卫生器具的标高，并在相应位置按要求安设预埋件。 (3)器具安装 器具下水管与排水管道连接处应用油麻和密封胶或玻璃胶封
4.1 卫生器具安装 本节适用于建筑工程中卫生器具的安装。 4.1.1 施工准备 4.1.1.1 技术准备 1. 熟悉本专业及其他相关专业图纸，做好技术、环境、安全交底。 2. 所选卫生器具样品已经有关方面认可并封样保存，报验合格。 4.1.1.2 材料准备 1. 卫生器具的型号、规格必须符合设计要求，并有产品质量合格证和说明书。卫生器具外观应美观，表面光滑、色调一致，无划痕、损伤。 2. 卫生器具的水箱应采用节能环保型。 3. 镀锌管、镀锌燕尾螺栓、螺母、橡胶板、密封胶、油漆、型钢、白水泥和白石膏等均应符合规定要求。 4.1.1.3 机具准备 1. 机具：冲击钻、手电钻、套丝机、磨光机、砂轮锯、电气焊等。 2. 工具：管钳、手锯、螺丝刀、扳手、手锤、水平尺、钢卷尺、线坠等。 4.1.1.4 作业条件 1. 所有与卫生器具连接的管道水压、灌水试验已完毕，并已办理隐检、预检手续。 2. 室内抹灰已施工完，水准线已引进房间，地面相对标高线已弹出。 3. 高层建筑中标准层样板间已施工完毕，并经有关人员检查、认可和签字。 4. 浴盆的稳装应待土建做完防水层及保护层后配合土建施工进行。 5. 其他卫生器具应在室内装修基本完成后再进行稳装。 4.1.2 施工工艺 4.1.2.1 工艺流程 定位放线→支架安装→器具安装→器具试验 4.1.2.2 操作工艺 1. 定位放线 (1) 依据表4-1确定卫生器具安装高度。
(2) 根据土建+0.5m(或1.0m)水平控制线、建筑施工图及器具安装高度确定器具安装位置。 2. 支架安装 (1) 支架制作 1) 支架采用型钢，螺栓孔不得使用电气焊、开孔、扩孔或切割。 2) 坐便器固定螺栓不小于M6，冲水箱固定螺栓不小于M10，家具盆使用扁钢支架时不小于40×3mm，螺栓不小于M8。 3) 支架制作应牢固、美观，孔眼及边缘应平整光滑，与器具接触面吻合。 4) 支架制作完成后进行防腐处理。 (2) 支架安装 1) 钢筋混凝土墙：找好安装位置后，用墨线弹出准确坐标，打孔后直接使用膨胀螺栓固定支架。 2) 砖墙：用φ20的冲击钻在已经弹出的坐标点上打出相应深度的孔，将洞内杂物清理干净，放入燕尾螺栓，用强度等级不小于32.5级的水泥捻牢。 3) 轻钢龙骨墙：找好位置后，应增加加固措施。 4) 轻质隔板墙：固定支架时，应打透墙体，在墙的另一侧增加薄钢板固定，薄钢板必须嵌入墙面内，外表与土建装饰面抹平。 (3) 支架安装过程中应注意和土建防水工序的配合，如对其防水造成破坏，应及时通知土建处理。 3. 器具安装 (1) 蹲便器、高低水箱安装 1) 将胶皮碗套在蹲便器进水口上套正、套实后紧固。 2) 找出排水管口的中心线，并划在墙上，用水平尺(或线坠)找好竖线。 3) 将下水管承口内抹上油灰，蹲便器位置下铺垫白灰膏(白灰膏厚度以蹲便器标高符合
卫生器具安装 1.工艺流程： 安装准备→卫生洁具及配件检验→卫生洁具安装→卫生洁具配件预装→卫生洁具稳装→卫生洁具与墙、地缝隙处理→卫生洁具外观检查→通水试验； 2.管道的甩口标高、坐标、尺寸应保证安装时准确无误，在防水及装修前及时校核。卫生洁具在稳装前应进行检查、清洗。卫生洁具的规格、型号必须符合设计要求，并有出厂产品合格证。卫生洁具外观应规矩、造型周正，表面光滑、美观、无裂纹，边缘平滑，色调一致。卫生洁具零件规格应标准，质量应可靠，外表光滑，电镀均匀，螺纹清晰，锁母松紧适度，无砂眼、裂纹等缺陷。卫生洁具的水箱配件应采用节水型。卫生洁具安装要求接口严密，无渗漏，座标、标高正确，各种配件、螺栓、膨胀螺栓必须用镀铬和镀锌紧固件，卫生器具与螺母及墙面接着点应垫胶皮垫，防止卫生器具断裂。卫生器具要求做到平、正、直、稳固性能良好，无松动现象。各种阀门及镀铬零件应完好无损，开启灵活，严密无渗漏。脸盆、洗涤盆排水栓应有溢流口，溢流口方向应和卫生器具溢水口相对。各种卫生器具、配件均应有合格证存档，卫生器具给水配件应采用节水型。交竣工前，应作通水试验，卫生器具及配件应擦洗干净。器具若落地安装应采用油灰填缝。 3.洗脸盆安装 （1）洗脸盆零件安装： A安装脸盆下水口：先将下水口根母、眼圈、胶垫卸下，将上垫垫好油灰后插入脸盆排水口孔内，下水口中的溢水口要对准脸盆排水口中的溢水口眼。外面加上垫好油灰的胶垫，套上眼圈，带上根母，再用自制扳手卡住排水口十字筋，用平口扳手上根母至松紧适度。 B安装脸盆水嘴：先将水嘴根母、锁母卸下，在水嘴根部垫好油灰，插入脸盆给水孔眼，下面再套上胶垫眼圈，带上根母后左手按住水嘴，右手用自制八字死扳手将锁母紧至松紧适度。 （2）洗脸盆稳装： A、洗脸盆支架安装：应按照排水管口中心在墙上画出竖线，由地面向上量
1. 总则 1.1 适用范围 本工艺标准适用于一般民用和公共建筑卫生洁具安装工程。 1.2 编制依据 《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002 2. 施工准备 2.1 技术准备 2.1.1 卫生器具按设计要求已到现场且有详细安装说明书。 2.1.2 所有材料的产品合格证书、进场验收记录已由监理工程师检查确认。 2.1.3 技术人员已给操作人员做好施工技术交底。 2.2 材料准备 2.2.1 卫生器具的规格、型号必须符合设计要求，并有产品出厂合格证，卫生器具外观应规矩，造型周正，表面光滑美观，无裂纹，边缘平滑，色调一致。 2.2.2 卫生器具零件规格应标准，质量应可靠，外表光滑，电镀均匀，螺纹清晰，锁母松紧适度，无砂眼、裂纹等缺陷。 2.2.3 卫生器具的水箱应采用节水型。 2.2.4 其它附助材料等均应符合材料标准要求。 2.3 主要机具 2.3.1 机具：套丝机、砂轮机、砂轮锯、手电钻、冲击钻。 2.3.2 工具：管钳、钢锯、活扳手、管割刀、螺丝刀、剪刀、錾子等。
2.3.3 量具：水平尺、划规、线坠、小线、钢卷尺、角尺、钢板尺等。 2.4 作业条件 241所有与卫生器具连接的管道压力、闭水试验已完毕，并已完成隐检手续。 242卫生器具除蹲式大便器和浴盆外，均应待土建抹灰、喷白、镶贴瓷砖等工作完毕再行安装。 243按施工方案要求的安装条件已经具备，施工的房间达到关锁的条件。 3. 施工工艺 3.1安装准备 卫生器具在安装前要进行检查、清洗，配件与卫生器具应配套， 部分卫生器具应先进行预制再安装。 3.2卫生器具安装高度如设计无要求时，应符合下表 注：装设在幼儿园内的洗手盆、洗脸盆和盥洗槽水嘴中心离地面安装高度应 为700mm其他卫生器具给水配件的安装高度，应按卫生器具实际尺寸相应减少。
卫生器具安装 洗脸盆安装工艺 有沿洗脸盆的沿口应置于台面上，无沿洗脸盆的沿口应紧靠台面底。台面高度一般均为800MM。 洗脸盆由型钢制作的台面构件支托，安装洗脸盆前检测台面构架的洗脸盆支托梁高度，安装洗脸盆时盆底可加橡胶垫片找平，无沿盆应有限位固定。 有沿洗脸盆与台面接合处，用密封膏抹缝，沿口四周不得渗漏。 洗脸盆给水附件安装 一、上配式水龙头安装 长脖水龙头直接拧干给水管内螺纹管件上，普通水龙头可用外螺纹短管和管箍连接。 单冷水的水龙头位于盆中心线墙面，高出盆沿200MM（距地面1000MM）。 冷、热水龙头中心距150。明管安装时，热水龙头高于冷水龙头100MM（距地面1100MM）。 暗管安装时，冷、热水龙头平齐，冷水给水横管高为925MM，热水给水横管高为1075MM。 安装上配式水龙头的洗脸盆，水龙头孔应用磁闷盖堵上。 二、下配式给水角阔的安装 角阀安装高度450MM，冷水横管高350MM，热水横管高525MM对角间安装必须垂直墙面，角阀位置与洗脸盆上水龙头孔位置在一垂直线上。 墙面预留的给水管口位置稍高有偏差时，角阀与水龙头间的连接铜管可弯成乙字弯相接，但角阀与墙面管口必须对正。 角阀与墙面管口间的连接管，用镀锌焊接钢管连接的，连接管两端外螺纹，一端安装角阀，另一端拧入墙内螺纹管件。 用镀锌铜管连接的，镀锌铜管一端已与角阀焊成一体，另一端给水管口平墙面处为内螺纹管或内外螺纹接头，铜管上套麻丝箍（或胶圈）和填料压盖，镀铬铜管插入管接头后，推入麻丝箍，拌上压盖，使管隙密封无渗漏。
角阀与水龙头采用金属软管连接，在锁紧螺母内填入胶圈，锁紧螺母，使接头无渗漏。 暗管连接的墙面接管根部，用装饰罩罩住，装饰罩应紧贴墙面。 三、下配式明配管安装 冷水横支管安装高度为250MM，热水横支管高度为350MM，对与洗脸盆水龙头连接的支管上，高450MM处安装截止阀。 明配管要求横管水平度好，与水龙头连接的支立管要求垂直度好。 四、洗脸盆排水附件安装 洗脸盆排水栓下安装存水弯。 “P”型存水弯出水口高度为400MM，与墙体暗设排水管连接。 “S”型存水弯出水口与地面预留排水管口连接，预留的排水管口中心距墙70MM。 墙、地面预留的排水管口，为DN32外螺纹管口时，高出墙、地面20MM存水弯出水管插入排水管口后（插入深度约40MM），用带胶圈的压盖螺母拧紧在排水管上，外用装饰罩罩住墙、地面。 洗脸盆排水栓下不安装存水弯的洗脸盆，排水管安装。 排水横管高为450MM，管径不小于DN50，并应有排水管最小坡度。 排水横管始端应安装三通和丝堵。 存水弯出水口与墙、地面管口连接根部不用装饰罩。 普通洗脸盆存水弯与明装排水管连接时，存水弯出水管可直接插入水管内40-60MM，用麻丝箍或胶圈填嵌管隙，用油灰密封。 洗漱盆安装施工工艺 1.施工材料要求： （1）.材质：不锈钢 （2）.型号：厨房双槽洗涤盆 （3.）开关：单柄回转水龙头 2．洗漱盆安装施工要领： （1）洗漱盆产品应平整无损裂。排水栓应有不小于8mm直径的溢流孔。 （2）排水栓与洗漱盆让接时排水栓溢流孔应尽量对准洗漱盆溢流孔以保证
1、安装工艺 1.1、卫生器具安装应按以下工艺顺序施工： 安装准备—→卫生洁具及配件检验—→卫生洁具安装—→卫生洁具及配 件安装—→卫生洁具稳装—→卫生洁具与墙地缝处理—→卫生洁具外观 检查—→通水试验 1.2、卫生器具的固定应采用预埋件和膨胀螺栓，凡是固定卫生器的螺母，垫圈均应使用橡胶垫。 1.3、洗脸盆支架安装必须牢固，器具与支架接触紧密，不得使用垫块的方法调整标高，各类支架均应做好防腐及面漆。 1.4、蹲便器接水管时，要仔细检查接口的胶皮碗是否破裂，如有毛病就不能使用；在绑扎胶皮碗与大便器冲洗管连接处时，应使用14号铜丝，两道要错开，并拧紧；冲洗管插入胶皮碗的角度应合适，严禁使用铁丝。 1.5、座便器地脚螺栓不得小M6，便器背水箱固定螺栓不小于M10，螺母下面髯及平光执和橡胶垫（3mm），螺栓外露螺母长度应为螺栓直径的一半。 1.6、立式小便器安装 1）、立式小便器安装前应检查给、排水预留管口是否在一条垂线上，间距是否一致。符合要求后按照管口找出中心线。将下水客周围清理干净，取下临时管堵，在立式小便器下铺垫水泥、白灰膏的混合灰（比例为1:5）。将立式小便器稳装找平、找正。立式小便器与墙面、地面缝隙嵌入白水泥浆抹平、抹光。 2）、将八字水门丝和抹铅油、缠麻、带入给水口，用扳手上至松紧适度。
其护口盘应与墙面靠严。八字水门出口对准鸭嘴锁口，量出尺寸，断好铜管，套上锁母及扣碗，分别插入鸭嘴和八字水门出水口内。缠油盘根绳拧紧锁母拧至松紧适度。然后将扣碗加油灰抹平。 、器具下水管与排水管连接处应用油麻和密封胶或玻璃胶封严。1.7．1.8、洁具安装后交工前，洁具成品保护措施到位，无划痕、破损、掉、裂痕、五金配件齐全无丢失损坏，使用通畅、无漏水、堵塞等现象。 1.9、卫生器具安装高度如设计无要求时，应符合下表的规定： 卫生器具的安装高度 安装备卫生器具名项m度8001污水盆（池架空500落地洗涤盆（池2800自地面至器具上边 洗脸盆、洗手盆（有塞、无塞8003 盥洗4800 蹲式高水5自台阶面至高水箱1800 自台阶面至低水箱900低水便自地面至高水箱6坐式高水1800 便器自地面至低水箱底510 7 外露排水管坐式大低水式470 便器箱虹吸喷射式自地面至下边缘 600 小便器 8 挂式 自地面至器具上边缘800 9 化验盆 1.10、卫生器具给水配件的安装高度，如设计无要求时应符合下表的规定：
卫生器具安装施工工艺标准 1、总则 本章适用于室内污水盆、洗涤盆、洗脸（手）盆、盥洗槽、浴盆、淋浴器、大便器、小便冲洗槽、妇女卫生盆、化验盆、排水栓、地漏、加热器、煮沸消毒器和饮水器等卫生器具的安装工程。 2、编制依据 2.1《建筑安装工程施工质量验收统一标准》（GB 50300—2001） 2.2《建筑给水、排水及采暖工程施工质量验收规范》（GB50242－2002） 3、一般规定 3.1卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定。 3.2卫生器具安装高度如设计无要求时，应符合表3.2-1的规定。 卫生器具的安装高度表表3.2-1
4.1.4卫生器具给水配件的安装高度，如设计无要时，应符合表3.2-2的规定。 卫生器具给水配件的安装高度表3.2-2
注：装设在幼儿园内的洗手盆、洗脸盆和盥洗槽水嘴中心离地面安装高度应为700mm，其他卫生器具给水配件的安装高度，应按卫生器具实际尺寸相应减少。 4.施工准备 4.1技术准备 （1）认真审阅图纸资料，卫生器具的规格型号必须符合设计要求，并持有出厂合格证。（2）明确提出施工的范围和质量标准，并据此定出合理可行的施工周期。 （3）操作人员必须了解所施工卫生器具的性能、技术要求。 4.2.材料要求 （1）进入施工现场的各种材料及配件必须全部合格、配齐并应略有富余。 （2）材料应根据计划需要及时运到现场，并存放在防避风、雨的室内或棚内，材料应放在垫木或货架上，按型号、规格堆放整齐、牢靠。 （3）不合格的材料，严禁运至现场。
4. 3.主要机具 （1）主要电动机具：套丝机、砂轮切割机、角向砂轮切割机、手电钻、冲击电钻、打孔机、电烙铁等。 （2）主要工具：管钳、手锯、活动扳手、呆扳手、手锤、布剪刀、手铲、錾子、钢丝钳、方锉、圆锉、螺钉旋具（螺丝刀）等。 （3）其他：水平尺、角尺、钢卷尺、划规、线坠等。 4.4作业条件 （1）根据设计要求和土建确定的基准线，确定好卫生器具的标高。 （2）所有与卫生器具连接的管道水压、灌水试验试验完毕，并已办好隐蔽、预检手续。（3）浴盆安装应待土建做完防水层及保护层后，配合土建施工进行。 （4）其他卫生器具安装应待室内装修基本完成后再进行安装。 （5）蹲式大便器就在其台阶砌筑前安装，坐式大便器应在其台阶砌筑后安装。 4.5施工组织及人员准备 （1）拟定技术上先进、经济上合理的施工方法和技术组织措施。 （2）认真进行技术经济比较，选用最优方案。 （3）认真贯彻执行施工质量验收规范和施工工艺标准。 （4）采用有效的劳动组织，运用科学方法，合理安装人员。 5、材料质量要求 5.1进入现场的卫生器具、配件必须具有中文质量合格证明文件、规格、型号及性能检测报告，应符合国家技术标准或设计要求。进场时做检查验收，并经监理工程师核查确认。 5.2所有卫生器具、配件进场时应圣品种、规格、外观等进行验收。包装应完好，表面无划痕及外力冲击破损。 5.3主要器具和设备必须有完整的安装使用说明书。
卫生器具安装工艺标准 5.1适用范围 本工艺标准适用于本公司施工范围内民用和一般工业建筑室内污水 盆、洗涤盆、洗脸（手）盆、盥洗槽、浴盆、淋浴器、大便器、小便器、 小便槽、大便冲洗槽、妇女卫生盆、化验盆、排水栓、地漏、加热器、煮沸消毒器和饮水器等卫生器具的安装施工。 5.2材料要求 1.卫生器具的品种、规格应符合设计要求并应有产品合格证书。卫生 器具水箱应采用符合国家节水要求的产品。 2.给排水管材、配件应符合设计要求，并应有产品合格证书。表面无划痕、变形、缺损等缺陷。 5.3主要机械设备 1主要机械：套丝机、砂轮切割机、角向砂轮切割机、手电钻、冲击钻、打孔机、电烙铁等。 2.主要工具：管钳、手锯、活动扳手、固定扳手、手锤、手铲、鎏子、 钢丝钳、方鲤、圆鲤、螺丝刀等。
3检测工具：水平尺、角尺、卷尺、划规、线坠等。 5.4作业条件 1.根据设计要求和土建确定基准线，确定好卫生器具的标高。 2.所有与卫生器具连接的管道水压、灌水试验已完成，并已办好隐蔽验收手续。 3.浴盆安装应待土建做完防水层及保护层后，配合土建施工进行。浴盆下地面应有坡度，坡向排水口。 4.蹲式大便器应在台阶砌筑前安装。 5.其他卫生器具安装应待室内装修基本完成后再进行安装。 5.5施工操作工艺 5.5.1管道安装及配件安装工艺流程 施工准备"定位放线阵席具安装|-云配件及洁具安装满水通水 『式验 5.5.2管道安装操作工艺 (1).施工准备 ⑴.材料准备 a.进入施工现场的卫生器具及配件必须符台国家或行业标准有关质
量、技术要求，并有产品出厂台格证明等，在进入施工现场时应认真检查。 b.材料应根据计划需要及时运到现场，并存放在能避风、雨的室内或棚内，材料应放在垫木或货架上，按型号、规格堆放整齐、牢靠。 c.入库的合格材料保管应分类标识堆放。 (2技术准备 a .设计及其他技术文件齐全，并经会审。 b.熟悉和掌握国家及地方施工验收规范、技术规程。 c.编制施工组织设计或施工方案。 d.按批准的施工组织设计或施工方案，向旖工操作人员进行技术交底。 (2).放线定位 根据设计要求和土建确定基准线，确定好卫生器具的标局，并在相应位置按要求安设预埋件。 (3)器具安装器具下水管与排水管道连接处应用油麻和密封胶或玻璃胶封 平。 0 .小便器安装 a角阀出水口中心应对准小便器进永口中心。
卫生器具给水配件安装 1 适用范围 适用于室内污水盆、洗涤盆、洗脸（手）盆、盥洗槽、浴盆、淋浴器、 大便器、 小便器、小便槽、大便冲洗槽、妇女卫生盆、化验盆、加热器、煮沸消毒器、饮水 器等给水配件安装。 2 编制依据 《建筑给水排水及采暖工程施工质量验收规范》 （GB50242-2002 ） 3 施工准备 3.1 材料准备 （1）进入现场的卫生洁具给水配件，必须具有中文质量合格证明文件，规格、 型号及性能检测报告出厂合格证应符合国家技术标准或设计要求。 （2）所有卫生器具给水配件进场时应对品种、规格、外观进行验收，必须有 完整的安装使用说明书。 （3）给水配件规格应标准，质量可靠，外表光滑，电镀均匀，无裂纹、砂眼 等缺陷。 （4）在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。 3.2 主要机具 机具：冲击电锤、手电钻。 工具：活动扳手、呆扳手、螺丝刀、剪 刀。 量具：钢卷尺 3.3 作业条件 （1）卫生器具安装后，根据设计和规范要求，确定好卫生器具给水配件的标 高。 （2）蹲式大便器冲洗阀应在其台阶砌筑前安装。 （3）其他卫生器具给水配件安装应待室内装修结束，门锁已安装后再进行安 装。 4 施工工艺 4.1 工艺流程 卫生器具给水配件的安装高度 施工准备 4.2 一般规定 给水配件检验
注：装设在幼儿园内的洗手盆、洗脸盆和盥洗槽水龙头中心离地面安装高度为700mm ，其 他卫生器具给水配件的安装高度，应按照卫生器具实际尺寸相应减少。 4.3 操作工艺 冲洗阀分为手压冲洗阀、脚踏冲洗阀、延时自闭冲洗阀等多种形式，一般采用延时自闭冲洗阀。 （1）小便斗冲洗阀安装高度是1100mm ，安装时，应将通往便斗的短管卸下来，连同
卫生器具安装方案 本工程中卫生器具安装工作量大、质量要求高，且主体设备材料价格昂贵，特编制此方案指导施工。 1.设备材料的保护 由于卫生器具中多数为上釉陶瓷，在运输、存放、搬运、安装过程中，应轻拿轻放。其表面的保护材料如草绳等应到安装时才能拆除，严禁钢制工具敲击、碰撞设备；在存放时，应按厂方规定的摆放层数、间距放置，当码放层数较高时，应设置防倾倒措施。 2.设备材料的领用 施工人员在领用设备材料时，必须有经技术管理人员签字认可的文件才能领用，在领用时，部分易损易丢失的零部件，由仓库统一保管，交工前再统一安装，其余材料不得故意少领、多领、重领，领料完毕，施工人员必须在材料管理人员处签字，以便最终的追查。 3.安装方法 3.1卫生器具安装 1)挂在墙上和靠在墙边或其他表面的器具应平稳地垂直安放在结合面或结合边上； 2)从存水弯至墙面的污水管道，要用铜管，用铸铜螺栓安装固定； 3)所有给水管和排水管，在入墙的地方或入管道井处应安装一个铜制镀铬抛光墙式法兰； 4)所有靠墙安装的卫生器具应有承重托架支撑； 5)卫生器具安装高度：盥洗盆和洗涤盆上边缘距地面800mm；坐式大便器上边缘地面360mm；小便器受水部分上边缘距地面600mm。 3.2阀门及管道附件的安装 本工程中所有阀门及管道附件应严格按照设计文件及GBJ242-82进行安装； 所有冷热水龙头必须按照“左热右冷”的原则安装，淋浴器的冷热水阀门安装高度距地面1150mm； 热水水平直线管道超过500mm时，应设置一个膨胀圈，且必须安装在两个固定支架之间； 每个卫生器具和不带存水弯的用水设备都应安装存水弯； 地漏安装时，其篦子面应低于地平面5~10mm；清扫口必须与排水横管垂直安装，顶面与地面相平；存水弯的水封高度不得小于50mm；毛发聚集器的篦子面应低于地平面5~10mm； 所有卫生器具、管道的支架位置、大小必须符合设计文件的要求； 4.工程交工 1)施工完毕的卫生器具，必须经过通水试验，其中给水管道应试压0.6MPa，
室内卫生器具安装施工工艺标准 1.适用范围 2.主要应用标准 3.施工准备 4.施工操作工艺 5.质量标准 6.质量控制关键点 7.成品保护措施 8.职业健康和安全措施 9.文明施工与环境保护措施 10.质量验收资料
1.适用范围： 室内卫生器具的安装工程 2.主要应用标准和规范： 建筑给排水及采暖工程施工质量验收规范（GB50242-2002） 3.施工准备： 3.1材料准备： 3.1.1卫生洁具在进入施工现场和安装前按设计及现行标准要求，核验规格、型号和质量符合要求方可使用。 3.1.2卫生洁具应具有产品质量合格证和环保检测报告，要求合格证应具备产品名称、型号、规格、采用国家质量标准、标准代号、出厂日期、生产厂家、名称及地点、出厂产品检验证明或代号，高级卫生洁具应有安装使用说明书，水箱必须使用节水型产品。 3.1.3卫生洁具的配件：应能与所使用的卫生洁具配套使用，并有产品合格证，水箱配件必须使用进水日高于水面的卫生洁具水箱配件，并且有北京市法定检测单位证明。 3.1.4卫生洁具及配件的进场验收：卫生洁具的进货一般以一次性成批进齐最好，能保证卫生洁具的质量、外观颜色的一致。一次性进货造成检验工作量增大，抽检10%如发现有不合格产品，则逐个检验，按层或按段的批量进货应防止质量与外观颜色的不一致。一般出现质量等级不一致的问题比较突出。 3.1.5卫生洁具的检验应做到以下几点：
外观检查：外观应周正，瓷质细腻程度和色泽一致，表面光滑，边色边缘平滑，无裂纹、斑点，无损伤。 尺量检查：用3～5m钢卷尺实测主要尺寸，长、宽、高、下水口直径应在卫生洁具设备的允许公差值内。 敲击检查：用木棍轻轻敲击，声音实而清脆未受损伤，重点轻敲击盆边排水口处。 通球检查：对圆形孔洞可做通球试验，检验用球直径应为孔洞直径的0.8倍。 3.1.6卫生洁具配件分为铸铁、铜镀铬、塑料制品等，检验做到以下儿点： 外观检查：配件应完整，内外表面光滑，浇口及溢边应平整，丝扣无断丝、乱丝，无溢边。 塑料下水口及返水弯等不得使用再生塑料制品，应保证其圆度、硬度，不得造成渗漏、脱落等质量问题，必要时应检查，并有法定单位的产品监督检验证明。检查方法为对配件进行试装连接，检查下水口返水弯等丝扣连接是否能保证圆度和丝扣处的硬度。 3.1.7其他材料。所有与卫生洁具配套使用的螺栓、螺母、垫片一律采用镀锌件。镀锌钢管、扁钢、角铁、圆钢、八字阀门、陶瓷阀芯水嘴、镀锌管件、橡胶板、铅皮、铜丝、油灰、石棉绳、铅油、麻、生料带、白水泥、白灰膏、白塑料护套等。 3.1.8卫生洁具在检验和搬运过程中，要小心轻放防止磕碰，检验完的产品应重新进行包装，分类、分型号规格，单独码放，不合格产品
卫生器具安装施工工艺及要求 （1） 材料要求 1） 卫生器具的规格、型号必须符合设计要求；并有出厂产品合格证。卫生器具外观应规矩、造型周正，表面光滑、美观、无裂纹，边缘平滑，色调一致。 2） 卫生器具配件规格应标准，配件与卫生洁具应配套，质量应可靠，外表光滑，电镀均匀，螺纹清晰，锁母松紧适度，无砂眼、裂纹等缺陷。 3） 卫生器具的水箱应采用节水型。 （2） 作业条件 1） 所有与卫生器具连接的管道压力、闭水试验已完毕，并已办好隐蔽验收手续。 2） 蹲便器的稳装应待土建做完防水层及保护层后配合土建施工进行。 3） 其它卫生器具应在室内装修基本完成后再进行稳装。 （3） 工艺流程 （4） 卫生器具安装 1） 坐便器安装 坐便器的安装应在地面装修完成后进行。安装前先将坐便器预留排水管口周围清理干净，取下临时管堵，检查管内有无杂物。将坐便器出水口对准预留排水口放平找正，在坐便器两侧固定螺栓眼处画好印记后，移开坐便器，将印记做好十字线。在十字线中心处钻孔，把螺栓插入孔洞内上紧，取下螺帽，将坐便器试稳，使固定螺栓与坐便器吻合，移开坐便器。将坐便器排水口及排水管口周围抹安装准备 外观检查 满水、通水试验 器具安装
上油灰后将便器对准螺栓放平，找正，螺栓上套好胶皮垫、眼圈上螺母拧至松紧适度。坐便器地面缝隙嵌入白水泥浆抹平、抹光。 2）台式洗手盆安装 台式洗脸盆的安装应在洗手盆台面安装完毕后进行。 A）安装脸盆下水口：先将下水口根母、眼圈、胶垫卸下，将上垫垫好后插入脸盆排水口孔内，下水口中的溢水口要对准脸盆排水口中的溢水口眼。外面加上胶垫，套上眼圈，带上根母，再用扳手卡住排水口十字筋，用平口扳手上根母至松紧适度。 B）安装脸盆水龙头：先将水嘴根母、锁母卸下，插入洗脸盆龙头口眼，加上垫片后锁紧螺母，再根据选配好的金属短管，用扳手将锁紧。 C）洗脸盆安装：在洗脸盆台面上找正后用玻璃胶加以固定。 D）洗脸盆排水管连接：应在脸盆排水口丝扣下端缠上水胶布。将存水弯上节拧在排水口上，松紧适度。再将存水弯下节的下端插在排水管口内，将胶垫放在存水弯的连接处，把锁母用拧紧后调直找正。再用扳手拧至松紧适度。用麻丝和水泥膏将下水管口塞严、抹平后再盖上装饰腕。 E）洗脸盆给水管连接：将金属短管与角阀连接，锁紧。 （5）卫生器具安装应注意的质量问题 A）坐便器与背水箱中心没对正，弯管歪扭。原因：划线不对中，便器稳装不正或先稳背箱，后稳便器。 B）坐便器周围离开地面。原因：下水管口预留过高，稳装前没修理。 C）洗手盆溢水失灵。原因：下水口无溢水眼。 D）零件镀铬表层被破坏。原因：安装时使用管钳。应采用平面扳手或
连接卫生器具的排水管径和最小坡度，如设计无要求时，应符合下表的规定。 项次卫生器具名称排水管管径（mm）管通最小坡度（‰）污水盆（池）50 25 50 25 单、双格洗涤盆 （池 洗手盆、洗脸盆32～50 20 浴盆50 20 淋浴器50 20 100 12 大便器高、低水 箱 自闭式冲洗阀100 12 拉管式冲洗阀100 12 40～50 20 小便器 手动、自闭式冲 洗阀 自动冲洗水箱40～50 20 化验盆（无塞）40～50 25 净身器40～50 20 饮水器20～50 10～25 家用洗衣机50（软管为30） 6生器具的安装应采用预埋螺栓或膨胀螺栓安装固定。卫生器具安装高度如设计无要求时，应符合下表的规定。 卫生器具安装高度 项次卫生器具名称卫生器具安装高度（mm）备注 1 污水盆（池）架空式居住和公共建筑幼儿园 2 洗涤盆（池）800 500 800 500 自地面至器 具上边缘 3 洗脸盆、洗手盆《有塞、无塞》800 800 800 500 4 盥洗槽800 500 5 浴盆≯520 6 蹲式 大便 器高水箱
低不箱1800 900 1800 900 自台阶面至 高水箱底 自台阶面至 低水箱底 7 坐式 大便 器高水箱1800 1800 自地面至高 水箱底 自地面至低水箱底 低 水 箱外露排水管式 虹吸喷射式510 470 370 8 小便 器挂式600 450 自地面至下 边缘 9 小便槽200 150 自地面至台 阶面 10 大便槽冲洗水箱≮2000 —自台阶面至 水箱底 11 妇女卫生盆360 —自地面至器 具上边缘 12 化验盆800 —自地面至器 具上边缘 7卫生器具给水配件的安装高度如设计无要求时应符合下表的规定。 卫生器具给水配件的安装高度 项次给水配件名称配件中心距地面高度(mm) 冷热水龙头距离(mm) 1 架空式污水盆(池)水龙头1000 — 2 落地式污水盆（池）水龙头800 — 3 洗涤盆（池）水龙头1000 150 4 住宅集中给水龙头1000 — 5 洗手盆水龙头1000 — 6 洗脸盆水龙头（上配水）1000 150 水龙头（下配水）800 150 角阀（下配水）450 — 7 盥洗槽水龙头1100 150 冷热水管其中热水龙头上下并行1100 150 8 浴盆水龙头（上配水）670 150 9 淋浴器截止阀1150 95
卫生器具安装施工工艺 一、分项工程概况 本工程所有卫生洁具及配件均采用节水型，应符合《节水型生活用水器具》（GJ164-2002）标准要求，洗脸盆、小便器采用感应式开关，蹲便器采用脚踏阀开关，坐便器采用6L两档水箱 二、编制依据 1、北京爱慕内衣生产建设项目厂房工程给排水专业施工图纸。 2、给排水及采暖专业施工方案。 3、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 三、施工准备 （一）技术准备 1、熟悉本专业及其他相关专业图纸，做好技术交底和安全交底。 2、所选卫生器具样品已经有关方面认可并封样保存，报验合格。 （二）材料准备 1、卫生器具的型号、规格必须符合设计要求，并有出厂产品合格证和说明书，卫生器具外观应美观，表面光滑、色调一致，无划痕、损伤。 2、镀锌管、镀锌燕尾螺栓、螺母、橡胶板、密封胶、油漆、型钢、白水泥和白石膏等均应符合规定要求。 （三）主要机具： 机具：冲击钻、手电钻、套丝机、磨光机、砂轮锯、电气焊等。 工具：管钳、手锯、螺丝刀、扳手、手锤、水平尺、盒尺、线坠等。 （四）作业条件： 1、所有与卫生器具连接的管道水压、灌水试验已完毕，并已办好隐检、预检手续。 2、室内抹灰已经施工完，水准线已引进房间，地面相对标高线已弹出。 3、样板间已经施工完毕，并经有关人员检查、认可和签字。 4、其他卫生器具应在室内装修基本完成后再进行稳装。 四、施工工艺 （一）、工艺流程 放线定位→支架安装→器具安装→器具试验 （二）、操作工艺 1、放线定位
3、支架制作： （1）支架采用型钢，螺栓孔不得使用电气焊开孔、扩孔或切割。 （2）坐便器固定螺栓不小于M6，台式洗脸盆使用角铁支架时，角铁宜采用40mm Х40mm，螺栓不小于M10。 （3）支架制作应牢固、美观，孔眼及边缘应平整光滑，与器具接触面吻合。（4）支架制作完成后刷两遍防锈漆进行防腐。 4、支架安装： （1）钢筋混凝土墙：找好安装位置后，用墨线弹出准确坐标，打孔后直接使用膨胀螺栓固定支架。 （2）砖墙：用?20的冲击钻在已经弹出的坐标点上打出相应深度的孔，将洞内杂物清理干净，放入燕尾螺栓，用强度等级不低于32.5级的水泥捻牢。 （3）支架安装过程中应注意和土建防水工序的配合，如对其防水造成破坏，应及时通知土建处理。 5、器具安装 （1）坐便器安装 连体式坐便器稳装 1）将坐便器预留排水管口周围清理干净，取下临时管堵，检查管内有无杂物。2）将坐便器出水口对准预留排水口放平找正，在坐便器两侧固定螺栓眼处画好印记后，移开坐便器，将印记做好十字线。 3）在十字线中心处剔φ20×60 的孔洞，把φ10 螺栓插入孔洞内用水泥栽牢，将坐便器试稳，使固定螺栓与坐便器吻合，移开坐便器。将坐便器排水口及排水管口周围抹上油灰后将坐便器对准螺栓放平，找正，螺栓上套好胶皮垫、眼圈上螺母拧至松紧适度。 （2）蹲便器安装 1）将胶皮碗套在蹲便器进水口上，套正、套实后紧固。 2）找出排水管口的中心线，并画在墙上，用水平尺（或线坠）找好竖线。 3）将下水管承口内抹上油灰，蹲便器位置下铺垫白灰膏（白灰膏厚度以蹲便器标高符合要求为准），然后将蹲便器排水口插入排水管承口内稳好。 4）用水平尺放在蹲便器上沿，纵横双向找平、找正，使蹲便器进水口对准墙上中心线。 5）蹲便器两侧用砖砌好抹光，将蹲便器排水口与排水管承口接触处的油灰压实、抹光。然后将蹲便器排水口临时封堵。 6）稳装多联蹲便器时，应先找出标准地面标高，向上测量好蹲便器需要的高度，用小线找平，找好墙面距离，然后逐个进行稳装。 （3）洗脸盆安装 1）洗脸盆稳装 洗脸盆支架安装：应按照排水管口中心在墙上画出竖线，由地面向上量出规定的高度，画出水平线，根据盆宽在水平线上画出支架位置的十字线。按印记剔成φ30×120孔洞。将脸盆支架找平栽牢。再将脸盆置于支架上找平、找正。将φ4 螺栓上端插到脸盆下面固定孔内，下端插入支架孔内，带上螺母拧至松紧适度。（4）挂式小便器安装 1）根据排水口位置画一条垂线，由地面向上量出规定的高度画一水平线，根据小便器尺寸在横线上做好标识，再画出上、下孔眼的位置。 2）在孔眼位置栽入支架，托起小便器挂在螺栓上。把胶垫、垫圈套入螺栓，将
卫生器具给水配件的安装高度如设计无要求时，应符合下表 3.4蹲式大便器安装： 3. 4.1大便器安装 (1) 高水箱蹲式大便器安装在砖砌坑台中，分带存水弯和无存水弯两种，依设计和已安装完的排水分支管选用的是否有S弯或P型弯而定。 (2) 按已安装好的排水短管中心，确定出大便器的安装中心线，并引至大便器后背墙上，同时弹出高位水箱、冲洗管的安装中心线。
(3) 将胶皮碗的一端套在大便器进水口上，另一端套在冲洗管上，应套正套实，并用14#铜丝或喉箍分别捆扎两道，两道铜丝不得压在同一条线上，拧扣要错开90°。 (4) 在排水管承口内抹上油灰，把适量的白灰膏铺在排水管承口周围及大便器的下面，将大便器出水口插入承口内稳住并用水平尺找平。大便器两侧用砖砌，并用砂浆将大便器两侧填实堵牢，最后将大便器内的出水口堵好，待通水试验时再取掉。注意大便器调整找平后，要求后边底部应比出水口处稍低，以便在使用时有少量存水。 3.4.2高水箱安装： (1) 高水箱安装前，应先将水箱的冲洗洁具在水箱内接好，连接时，上部进水口和下部出水口的连接处均应衬橡皮垫，并盛水试漏。安装时应用活扳子，不能用管钳，以免其表面留下咬痕。 (2) 在已做好的墙面上用适合水箱挂眼大小的尺寸钻头钻孔，栽埋膨胀螺栓，外露25-30mm，挂装时衬软垫和铁垫圈，用螺帽紧固。 3.4.3冲洗管安装： 高位水箱和大便器之间用冲洗管连接，普通的用D32硬聚氯乙烯塑料管。安装时，先将管子上端插入高水箱的出水口里，下端套上胶 皮碗的小头，同时将胶皮碗的大头翻过来。当把胶皮碗与大便器进水口对准后，稍稍锁紧水箱出口，用填料压盖，把冲洗管固定。再将胶皮碗翻回原状，使之包在大便器的进水口上，用14#铜丝分别将胶皮碗的大头和小头绑扎两道，扎头错开，重新松开高水箱出水口的填料压盖，胶皮碗四周填细砂，并在冲洗管上安设管卡。 3.4.4延时自闭式冲洗阀安装： 按设计要求（如设计无要求按规范要求）定中心标高，根据冲洗阀至胶皮碗的距离，断好90°弯的冲洗管，使两端合适，将冲洗阀锁母胶圈卸下，分别套在冲洗管直管段上，将弯管的下端插入胶皮碗内40-50mm，用箍卡牢，再将上端插入冲洗阀内，推上胶圈，调直找正，将锁母拧至松紧适度。扳把式冲冼阀的扳手应朝向右侧，按钮式冲洗阀的按钮应朝向正面。注意安装前应先调整出水量。 3.5坐式大便器安装 3.5.1坐便器安装 (1) 将坐便器出水口对准预留排水口放平找正，在坐便器两侧固定螺栓眼处画好印记。 (2) 在印记处用冲击钻钻孔，将适合的螺栓倒插入孔洞内用水泥栽牢，将坐便器试稳，使固定螺栓与坐便器吻合，移开坐便器。
