对于，最常用的有78X系列和79X系列。比如应用范围广，7805顾名思义05就是输出电压为5v，还可以微调，7805输出波纹很小。内含过流和过载保护电路。带散热片时能持续提供1A的电流，如果使用外围器件，它还能提供不通的电压和电流。

北京南电科技代理产品线主推三端稳压、四端稳压系列产品，对应ST、ON的78、79系列TO-220AB产品，后厚散热片和纯铜引脚，散热效果更好。性能完全不逊色st和ON，价格又更有优势。

7805引脚图(管脚图)

(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××，79×××系列。附图给出了正、负稳压的典型电路。

〈正、负稳压7805电路〉

(2) 规格和管脚分布。

例如：78M05三端稳压器可输出+5 V、 A的稳定电压;7912三端稳压器可输出 12V、1A的稳定电压。 (3) 外形及管脚分布，如附图1-25所示。

由7805，7905，7812组成的特殊的线性稳压电源

如图所示为一种特殊的电源电路。该电路虽然简单，但可以从两个相同的次级绕组中产生出三组直流电压：+5V、-5V和+12V。其特点是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作用。

三端直流稳压电源的设计与制作

题目：三端直流稳压电源的设计与制作 摘要： 本文介绍了三端直流稳压电源的工作原理，型号及参数特性，整个电路由电压、整注、滤波、稳压四个部分组成。三端直流稳压电源具有全体积小。重星轻。使用方便和工作可靠的优点。本论文先说明三端直流稳城压电源可妥几个部分，和各部分的作用。然后重点介绍三端直流稳压电源的工作原理，其应用。最后说明了主要电路中主要参数的计算发以及实际结果的调试。 关建词 稳压原理取样电路比较放大调事整管注要事项 目录 前言……………………………………………………………………………………第九页 第一章绪论……………………………………………………………………………第九页 1．1目的………………………………………………………………………………第九页 1．2内容及要求………………………………………………………………………第九页 第二章电路设计要求…………………………………………………………………第九页 2．1选择电路形式……………………………………………………………………第九页 2．2串联型稳压电路的工作原理……………………………………………………第九页 2．3三端固定输出集成稳压器………………………………………………………第十页 2．4基本应用电路……………………………………………………………………第十一页2．5三端可调输出集成稳压器………………………………………………………第十三页2．6三端集成稳压电路………………………………………………………………第十四页 第三章注意事项………………………………………………………………………第十四页3．1要防止产生自激振荡……………………………………………………………第十四页3．2要防止稳压器损坏………………………………………………………………第十四页3．3在集成稳压输出端加装自激电容………………………………………………第十五页3．4为减小输出电压汶波应加电容器………………………………………………第十五页3．5注意电路的连接布局……………………………………………………………第十五页3．6集成稳压器应采取散热措施……………………………………………………第十五页3．7应考虑输出电压是否可以调整…………………………………………………第十五页 结论……………………………………………………………………………………第十五页 致谢……………………………………………………………………………………第十六页 参考文献………………………………………………………………………………第十六页 前言 三端直流稳压是电子设备中的衙要组成部分，用来将交流电网电压为稳定的直流电压，一般小功率直流电源由电源变压器。事整流虑波电路和稳压电路等极为今工程技术人员所关注，它以体积小重量轻，使用方便和工作可靠等优点，应用越来越广泛，是名种电子设备小型化和低成本化不可缺小的一种直流稳压方式，已经面为当今直流稳压电源的主流。随着电子信息产生的迅速发展，其范围也必日益扩大，需求量与日俱增。目前三端直流稳压电源技术已经广泛应用于整流电路，滤波电路。稳压器、开关电源维修人员都明白，实际电路的常见故障，有一半在电源问题上，所以三端直流稳压电源是开头电源的重要组成部分，它的好与坏：实现三端直流稳压电源技术是决定以后电子行业经及其他相关行业的又一次突飞猛进有着

三端稳压集成电路LM317工作原理

LM317工作原理分析

LM317工作原理 三端稳压集成电路LM317是三端稳压集成电路，它具有输出电压可变、内藏保护功能、体积小、性价比高、工作稳定可靠等特点。采用的电路模式如图所示，调节可变电阻R2的阻值，便可从LM317的输出端获得可变的输出电压0U 。 从图中的电路中可以看出，LM317的输出电压（也就是稳压电源的输出电压）0U 为两个电压之和。即A 、B 两点之间的电压也就是加在R2上的电压222R R U I R =?，而2R I 实际上是两路电流之和，一路是经R1流向R2的电流1R I ，其大小为1/1R U R 。因1R U 为恒定电压1．25V ，Rl 是一个固定电阻，所以1R I 是一个恒定的电流。另一路是LM317调整端流出的电流D I ，由于型号不同（例如LM317T 、LM317HVH 、LM317LD 等)，生产厂家不同，其D I 的值各不相同。即使同一厂家，同一批次的LM317，其调整端流出的电流D I 也各不相同。尽管这祥．但总的来说D I 的电流但是有一定规律的，即D I 的平均值是50A μ左右，最大值一般不超过100A μ。而且在LM317稳定工作时，D I 的值基本上是一个恒定的值。当由于某种原因引起D I 变化相对较大时，LM317就不能稳定地工作。总而言之，2R I 是1R I 、D I 两路恒定电流之和．2R U 是由两路恒定电流1R I 、D I 流经R2产生的，调节R2的阻值即可调节LM317的输出电压0U (0U 是恒定电压1R U 与2R U 之和)。既然D I 和IR1对调节输出电压0U 都起到了一定的作用，并且1R I 是由R1提供的，1R I 的大小也没有任何限制．是否可以使R1的阻值趋于无穷大，使1R I 的电流值趋向于无穷小如果可以这样做的话，就可以去掉R1，只用可变电阻R2就可以调节LM317的输出电压。 LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。稳压电源的输出电压可用下式计算，0V ＝（1＋ R2/R1）。仅仅从公

三端集成稳压器

三端集成稳压器 电子初学者的重要训练课题之一就是用三端集成稳压器组装输出电压可调的稳压电源（见图 1 ），但初学电子的网友们很多都是第一次使用三端集成稳压器，希望能更多地了解它的应用知识，对此，笔者和初学者进行了讨论。 同学：我在电子元件商店见到三端稳压集成块的品种很多，外形和产品型号也各不相同，这种稳压器件可以分成哪几种主要类型呢？ 老师：国产三端集成稳压器已经标准化、系列化了，按照它们的性能和不同用途，可以分成两大类，一类是固定输出正压（或负压）三端集成稳压器 W7800 （ W7900 ）系列，另一类是可调输出正压（或负压）三端集成稳压器 W317 （ W337 ）系列。前者的输出电压是固定不变的，后者可在外电路上对输出电压进行连续调节。今天大家装机使用的就是三端可调正压输出集成稳压器 W317 。 同学：怎样用固定电压输出三端集成稳压器组成稳压电源呢？ 老师：这种电源电路很简单，我先画出电路图（图 2 ）。三端稳压器的输入端接在整流滤波电路的后面，输出端直接接负载，公共端接地，电源就能正常工作，输出稳定的直流电压。但是，在实际应用中为了抑制高频干扰并防止产生自激振荡，在它的输入端并联了电容器 C1 ，输出端并联了电容器 C2 。 同学：国产固定输出三瑞稳压器产品有多少种输出电压可供选择？对它的输入电压 U i 有什么要求呢？ 老师：固定输出正压（或负压）三端集成稳压器产品的输出电压（绝对值）有 5V 、 6V 、 9V 、12V 、 15V 、 18V 、 24V 共 7 种，可以根据实际需要选择使用。为了保证稳压器能够正常工作，要求输入电压 U i 与输出电压 U o 的差值应大于 3V 。压差太小，会使稳压器性能变差，甚至不起稳压作用；压差太大，又会增大稳压器自身消耗的功率，并使最大输出电流减小。厂家对每种型号的稳压器都规定了最大输入电压值。一般取 U i -U o 为 3 ～ 7V 。 同学：从型号上怎样体现三端稳压器输出电压的大小呢？ 老师：我们以 W7800 系列的稳压器产品为例，一般都用“ 78 ”后面的数字表示输出电压的大小。例如， W7806 表示输出电压为 6V ； W7812 表示输出电压为 12V ，等等。 同学：三端稳压器的输出电流有多大呢？ 老师：三端集成稳压器按最大输出电流不同又可分成三个系列： W7800 、 W317 系列的最大输出电流为 1.5A ； W78M00 、 W317M 系列的最大输出电流为 0.5A ； W78IDO 、 W317L 系列的最大输出电流为 0.1A 。 同学：我在商店里看到三端稳压集成块有好几种不同的外形。 老师：国产三端稳压器的封装形式有 F-2 型、 TO-92 型、 S － 1 型、 S-7 型等多种，我这里有几种样品（图 3 ），大家可以看一看。需要特别说明的是，三个引脚的排列和它们的功能，对不同型号的产品或不同厂家的产品可能并不相同，使用时一定要看说明书。

三端稳压7805

7805外形结构 电子产品中，常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。 用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。 因为三端固定集成稳压电路的使用方便，电子制作中经常采用。 注意事项 在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。当稳压管温度过高时，稳压性能将变差，甚至损坏。 当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批

号的产品，以保证参数的一致。另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。 在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。这两种封装的图形以及引脚序号、引脚功能如附图所示。 从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。如附图所示。 此外，还应注意，散热片总是和接地脚相连。这样在78**系列中，散热片和②脚连接，而在79**系列中，散热片却和①脚连接。 7805应用电路 7805典型应用电路图: 78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。当输出电流较大时，7805应配上散热板。 下图为提高输出电压的应用电路。稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。VD2是输出保护二极管，一旦输出电压低 于VD1稳压值时，VD2导通，将输出电流旁路， 保护7800稳压器输出级不被损坏。 78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。当输出电较大时，7805应配上散热板。

三端可调式集成稳压电源电路安装

电子教案 三端可调式集成稳压电源电路安装 课题：三端可调式集成稳压电源电路安装 科目：电子装配技训 单位：宝鸡理工学校电工电子教研组

姓名：何慧强 授课班级：电信0735班电信0736班 一、教学内容：三端可调式集成稳压电源电路安装 二、教学目标： 知识目标： 1、了解三端可调式集成稳压电源原理； 2、了解三端可调式集成稳压器的使用方法； 能力目标： 1、培养学生分析电路结构、工作过程的能力； 2、提高学生电子装配的基本技能和技巧； 情感目标： 通过教学激发学生的求知欲望，增强学生的自信心和成就感，培养学生互相合作的团队精神。 三、教学重难点 1、教学重点：掌握三端可调式稳压电源电路的安装和调试 2、教学难点：了解三端可调式稳压电源电路的工作原理 四、教学方法 讲授法、演示法、示范法、实践练习

五、教时：2课时 教学过程： 1、电路结构： （1）电路原理图 （2）电路组成：变压器T 、电路指示灯、LED 、1R 、桥式整流 电路41VD VD -、滤波电容1C 、稳压电路（2C 、3C 、4C 、5VD 、6VD 、2R 、RP 及317LM 等）。 2、元器件参数： 电阻器：1R ΩK 25、 2R ΩK 240、 RP ΩK 7.4 电容器：1C （电解电容）V F 63/470μ 2C （圆片电容）V F 63/1.0μ 3C （电解电容）V F 50/10μ 4C （电解电容）V F 50/47μ 二极管：61VD VD - 40071N 发光二极管：LED 3φ 红色 集成电路IC :三段可调式稳压器317LM （317CW ） 3、元器件识别与检测： 问题： 1、色环电阻器的识别方法是什么？ 2、本次电路中电容器主要以什么方式标称标称容量？ 3、如何判别二极管的正负极性？ 4、如何检测二极管的质量好坏？ 5、三段可调式稳压器317LM 的管脚名称是什么？各起什么作

三端稳压器工作原理(精华)

LM317工作原理 三端稳压集成电路LM317是三端稳压集成电路，它具有输出电压可变、内藏保护功能、体积小、性价比高、工作稳定可靠等特点。采用的电路模式如图所示，调节可变电阻R2的阻值，便可从LM317的输出端获得可变的输出电压0U 。 从图中的电路中可以看出，LM317的输出电压（也就是稳压电源的输出电压）0U 为两个电压之和。即A 、B 两点之间的电压也就是加在R2上的电压 222R R U I R =?，而2R I 实际上是两路电流之和，一路是经R1流向R2的电流1R I ，其大小为1/1R U R 。因1R U 为恒定电压1．25V ，Rl 是一个固定电阻，所以1R I 是一个恒定的电流。另一路是LM317调整端流出的电流D I ，由于型号不同（例如LM317T 、LM317HVH 、LM317LD 等)，生产厂家不同，其D I 的值各不相同。即使同一厂家，同一批次的LM317，其调整端流出的电流D I 也各不相同。尽管这祥．但总的来说D I 的电流但是有一定规律的，即D I 的平均值是50A μ左右，最大值一般不超过100A μ。而且在LM317稳定工作时，D I 的值基本上是一个恒定的值。当由于某种原因引起D I 变化相对较大时，LM317就不能稳定地工作。总而言之，2R I 是1R I 、D I 两路恒定电流之和．2R U 是由两路恒定电流1R I 、D I 流经R2产生的，调节R2的阻值即可调节LM317的输出电压0U (0U 是恒定电压1R U 与2R U 之和)。既然D I 和IR1对调节输出电压0U 都起到了一定的作用，并且1R I 是

由R1提供的， I的大小也没有任何限制．是否可以使R1的阻值趋于无穷大， R 1 使 I的电流值趋向于无穷小？如果可以这样做的话，就可以去掉R1，只用可变R 1 电阻R2就可以调节LM317的输出电压。 LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。稳压电源的输出电压可用下式计算， V＝1.25（1＋R2/R1）。仅 仅从公式本身看，R1、R2的电阻值可以随意设定。然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。首先LM317稳压块的输出电压变化范围是 V＝1.25——37V（高输出电压的LM317稳压块如LM317HV A、 LM317HVK等，其输出电压变化范围是V o＝1.25——45V），所以R2/R1的比值范围只能是0——28.6V。其次是LM317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。最小稳定工作电流的值一般为1.5mA。由于LM317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。当LM317稳压块的输出电流小于其最小稳定工作电流时，LM317稳压块就不能正常工作。当LM317稳压块的输出电流大于其最小稳定工作电流时，LM317稳压块就可以输出稳定的直流电压。 要解决LM317稳压块最小稳定工作电流的问题，可以通过设定R1和R2阻值的大小，而使LM317稳压块空载时输出的电流大于或等于其最小稳定工作电流，从而保证LM317稳压块在空载时能够稳定地工作。此时，只要保证 V/（R1 ＋R2）≥1.5mA，就可以保证LM317稳压块在空载时能够稳定地工作。上式中的1.5mA为LM317稳压块的最小稳定工作电流。当然，只要能保证LM317稳 V/（R1＋R2）的值也可以设定为大于1.5mA 压块在空载时能够稳定地工作， 的任意值。

三端稳压电路图集分析

三端稳压电路图集（六祖故乡人汇编2013年9月8日） LM317可调稳压电源电路图： LM317是可调稳压电源中觉的一种稳压器件，使用也非常方便。LM317 是美国国家半导体公司的三端可调正稳压器集成电路。很早以前我国和世界各大集成电路生产商就有同类产品可供选用，是使用极为广泛的一类串连集成稳压器。LM317 的输出电压范围是1.25V —37V（本套件设计输出电压范围是 1.25V—12V），负载电流最大为 1.5A。它的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性率和负载率也比标准的固定稳压器好。LM317 内置有过载保护、安全区保护等多种保护电路。 为保证稳压器的输出性能，R应小于240欧姆。改变RP阻值稳压电压值。D5，D6用于保护LM317。 输出电压计算公式：Uo=(1+RP/R)*1.25 下面是LM317可调稳压电源电路图的元器件清单： 下面是LM317可调稳压电源电路图：

三端集成稳压可调电源电路设计： 如图所示，此电路的核心器件是W7805。W7805将调整器，取样放大器等环节集于一体，内部包含限流电路、过热保护电路、可以防止过载。具有较高的稳定度和可靠性。W7805属串联型集成稳压器。其输出电压是固定不变的，这种固定电压输出，极大的限制了它的应用范围。如果将W7805的公共端即3脚与地断开，通过一只电位器接到-5V左右的电源上，就可以在改变电位器阻值的同时，使集成稳压器的取样电压及输出电压都随之改变。图中RP1就是为此而设计的。只要负电压的大小取得合适便能使输出电压从0V起连续可调，输出电压的最大值由W7805的输入电压决定，本稳压器0V-12V可调。VD3整流，C2滤波，VD4稳压后提供5V负电压。 元件选择：变压器应选用5V A，输出为双14V；二极管VD1-VD4选用1N4001；VDW 选用稳压值为5-6V的2CW型稳压管；RP1用普通电位器；RP2为微调电阻。IC用7805；其它元件参数图中已注明，无特殊要求。 电路调试：元件焊接无误后可通电调试，首先测b点对地电压，空载时应在18V左右；d点电压大约为-5.5V--6V，如不正常,可重点检查VD3，C2，R1，VDW，RP2等元件，然后再测量输出电压，旋动RP1,万用表指针应能在较大范围变动，说明稳压器工作正常；最后

三端稳压管

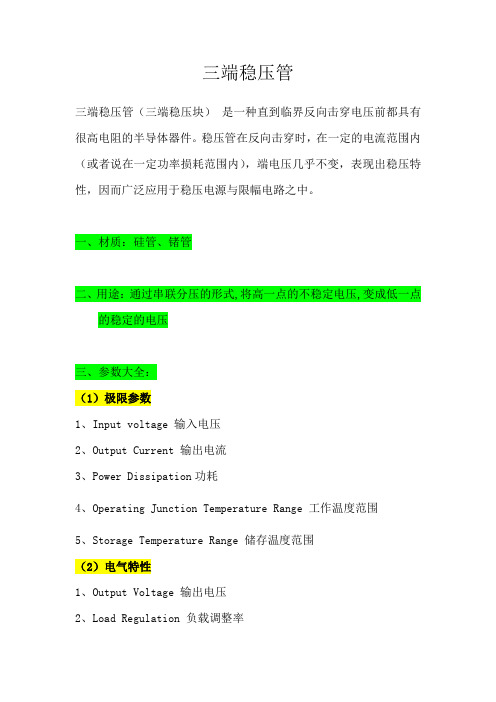

三端稳压管 三端稳压管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。稳压管在反向击穿时，在一定的电流范围内（或者说在一定功率损耗范围内），端电压几乎不变，表现出稳压特性，因而广泛应用于稳 压电源与限幅电路之中。 三端稳压管的分类 三端稳压管，主要有两种，一种输出电压是固定的，称为固定输出三端稳压管，另一种输出电压是可调的，称为可调输出三端稳压管，其基本原理相同，均采用串联型稳压电路。 三端稳压管的原理 因为固定三端稳压器属于串联型稳压电路，因此它的原理等同于串联型稳压电路。 其中R1、Rp、R2组成的分压器是取样电路，从输出端取出部分电压UB2作为取样电压加至三极管T2的基极。稳压管Dz以其稳定电压Uz作为基准电压，加在T2的发射极上。R3是稳压管的限流电阻。三极管T2组成比较放大电路，它将取样电压UB2与基准电压Uz加以比较和放大，再去控制三极管T1的基极电位。输入电压Ui加在三极管T1与负载RL相串联的电路上，因此，改变T1集电极间的电压降UCE1便可调节RL两端的电压Uo。也就是说，稳压电路的输出电压Uo可以通过三极管T1加以调节，所以T1称为调整管。由于调整元件是晶体管管，而且在电路中与负载相串联，故称为晶体管串联型稳压电路。电阻R4和T1的基极偏置电阻，也是T2的集电极负载电阻。 当电网电压降低或负载电阻减小而使输出端电压有所下降时，其取样电压UB2相应减小，T2基极电位下降。但因T2发射极电位既稳压管的稳定Uz保持不变，所以发射极电压UBE2减小，导致T2集电极电流减小而集电极电位Uc2升高。由于放大管T2的集电极与调整管T1的基极接在一起，故T1基极电位升高，导致集电极电流增大而管压降UCE1减小。因为T1与RL串联，所以，输出电压Uo基本不变。 同理,当电网电压或负载发生变化引起输出电压Uo增大时，通过取样、比较放大、调整等过程，将使调整调整管的管压降UCE1增加，结果抑制了输出端电压的增大，输出电压仍基本保持不变。 调节电位器Rp，可对输出电压进行微调。调整管T1与负载电阻RL组成的是射极输出电路，所以具 有稳定输出电压的特点。 在串联型稳压电源电路的工作过程中，要求调整管始终处在放大状态。通过调整管的电流等于负载电流，因此必须选用适当的大功率管作调整管，并按规定安装散热装置。为了防止短路或长期过载烧坏调整管，在直流稳压器中一般还设有短路保护和过载保护等电路。 三端稳压管使用注意事项 在使用时必须注意：(VI)和(Vo)之间的关系，以7805为例，该三端稳压管的固定输出电压是5V，而输入电压至少大于7V，这样输入/输出之间有2－3V及以上的压差。使调整管保证工作在放大区。但压差取得大时，又会增加集成块的功耗，所以，两者应兼顾，即既保证在最大负载电流时调整管不进入饱和，又不 致于功耗偏大。 另外一般在三端稳压管的输入输出端接一个二极管，用来防止输入端短路时,输出端存储的电荷通过稳 压器,而损坏器件。 ------------------------------------------------------------------------------------------------------------

三端稳压管

三端稳压管 三端稳压管集成电路有正向电压输出的78××系列和负电压输出系列的79××系列。故名思议，三端IC是指这种稳压的用的集成电路只有三条引脚输出，分别是输入端、输出端、接地端。它的样子象普通三极管。TO-220的标准封装，也有9013样子的TO-92封装。 用78/79系列三端稳压IC来组成稳压电源的外围元件极少，电路还有过流、过压及调整管的保护电路，使用起来可靠、方便。该系列集成委压IC型号的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。78/79系列三端稳压管，通常前缀为生产厂家的代号，如TA7805是东芝的产品，AN7909是松下的产品。数字78或79后面还有一个M或L，如78M12或79L24，用来区别输出电流和封装形式等，其中78L系列的最大电流为100mA，78M系列最大输出电流为1A，78系列最大输出电流为1.5A。79系列除子输出电压为负。引出脚排列不同外，命名方法、外形均与78系列的相同。 三端集成稳压电路和的输入、输出和接地端不能接错，不然容易烧坏。在实际应用中，应在三端稳压电路上安装足够大的散热器。当稳压管温度过高时，稳压性能将变差，甚至损坏。 在78、79系列三端稳压器中最常用的是TO-220和TO202两种封装。这两种封装的图形以及序号、引脚功能如附图所示。 78** 79** 输入输出地输出 1 3 2 1 3 2 地输入 引脚号标注方法是按照电位从高到低的顺序标注的。这样标注便于记忆。从图中可看出，不论正压还是负压，“2”脚均为输出端。对于78**正压系列，输入是最高电位，自然为“1”脚，地端为最低端，即“3”脚。对于79**负电压，输入为最低电位，自然是“3” 脚，而地端为最高位，即“1”脚。此外，还应注意，散热片总是和最低电位的第“3”脚相连。这样在78**系列中，散热片和地相连接，而在79**系列中，散热片却和输入端相连接。

7805三端稳压管

7805稳压电源电路图: 常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列 7805管脚图 7805典型应用电路图:

78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。当输出电较大时，7805应配上散热板。 下图为提高输出电压的应用电路。稳压二极管VD1串接在78XX稳压器2脚与地之间，可使

输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。 下图为输出电压可在一定范围内调节的应用电路。由于R1、RP电阻网络的作用，使得输出电压被提高，提高的幅度取决于RP与R1的比值。调节电位器RP，即可一定范围内调节输出电压。当RP=0时，输出电压Uo等于78XX稳压器输出电压；当RP逐步增大时，Uo也随之逐步提高。 下图为扩大输出电流的应用电路。VT2为外接扩流率管，VT1为推动管，二者为达林顿连接。R1为偏置电阻。该电路最大输出电流取决于VT2的参数。

下图为提高输入电压的应用电路。78XX稳压器的最大输入电压为35V（7824为40V），当输入电压高于此值时，可采用下图所示的电路。VT、R1和VD组成一个预稳压电路，使得加在7800稳压器输入端的电压恒定在VD的稳压值上（忽略VT的b-e结压降）。Ui端的最大输入电压仅取决于VT的耐压。

7805引脚图管脚电路参数-三端稳压器7805资料

X78X X 2005.09.09 V1.2 1 1.5A * X78XX TO-220 , 1.5A 1.5A 5V;6V;8V;9V;10V;12V;15V;18V;24V TO-220 1: ; 2: ; 3: 1 (Ta=25°C) (Vo=5V to 18V) (Vo=24V)Vi 3540V V R θ JA 65°C/W JC 5°C/W Topr 0~ +125°C Tstg -65 ~ +150 °C X78XX https://www.doczj.com/doc/229613338.html,

2005.09.09 V1.2 2 ( 0

三端稳压管电路

三端稳压器扩流电路 2007-02-07 18:43 经典的电源电路(7805扩流) 上图为在非常流行的经典电路上做小许改动的电路图.电路目的: 1)+24V 转换为+5V +/-5% 2)可提供+2A以上的电流. 主要元件: TIP32C (ST) L7805CV (ST)

图中的R62,在实际应用中已经更改为22 OHM. 功率元件TIP32C已经加散热片 ---------------------------------- ----------- 此电路是极为常见的一个线性三端稳压器扩流电路,我们在实际使用的时候,遇到一些由于没有考虑周全或者说是低级错误的故障,故而开贴让坛子里面的朋友讨论,让以后用到此电路的朋友不至于重蹈覆辙. 1. 首先说此电源的缺点吧: 1.1 此电源是线性稳压电路,所有有其特有的内部功率损耗大,全部压降均转换为热量损失了,效率低.所以散热问题要特别注意. 1.2 由于核心的元件7805的工作速度不太高,所以对于输入电压或者负载电流的急剧变化的响应慢.

1.3 此电路没有加电源保护电路,7805本身有过流和温度保护但是扩流三极管TIP32C没有加保护,所以存在一个很大的缺点,如果7805在保护状态以后,电路的输出会是Vin-Vce, 电路输出超过预期值,这点要特别注意. 2. 电源的优点. 2.1 电路简单,稳定.调试方便(几乎不用调试). 2.2 价格便宜,适合于对成本要求苛刻的产品. 2.3 电路中几乎没有产生高频或者低频辐射信号的元件,工作频率 低,EMI等方面易于控制. 3. 说说电路工作原理吧. Io = Ioxx + Ic. Ioxx = IREG – IQ ( IQ 为7805的静态工作电流,通常为4-8mA) IREG = IR + Ib = IR + Ic/β (β为TIP32C的电流放大倍数) IR = VBE/R1 ( VBE 为 TIP32的基极导通电压) 所以 Ioxx = IREG – IQ = IR + Ib – IQ = VBE/R1 + IC/β- IQ 由于IQ很小,可略去,则: Ioxx = VBE/R1 + IC/β 查TIP32C手册,VBE = 1.2V, 其β可取10 Ioxx = 1.2/R + Ic/β = 1.2/22 + Ic/10 = 0.0545 + Ic/10 (此处

三端稳压电路实训

正负5V直流稳压电源实训报告 课程名称：电子产品整机装配实训系部： 专业： 姓名： 班级： 组号： 指导老师：

目录 1.系统设计思路 2.实验所需器件及其用途 3.系统功能及其使用说明 4.电路设计要求以及参数计算 5.过程 6.操作体会 7.实训总结

直流稳压电源设计报告 摘要：直流稳压电源是一种当电网电压波动或温度、负载改变时，能保持输出直流电压基本不变的电源。其电源电路包括电源变压器、整流电路、滤波电路和稳压电路四个环节。设计中要用的元件有变压器、三端稳压器、整流二极管、发光二极管、电解电容、散热片和陶瓷电容等。 关键字直流电源整流滤波稳压 正文 一．系统设计思路 本次实验内容的电路图为集成稳压电源 7805型和7905型的电路。其主要器件有变压器、整流二极管、滤波电容和集成稳压器。 该系统设计思路为： （1）由输出电压U o、电流I o确定稳压电路形式，通过计算极限参数（电压、电流和功率）选择器件； （2）由稳压电路所要求的直流输入电压U i、直流电流I i确定整流滤波电路形式，选择整流二极管及滤波电容，并确定变压器的副边电压u i的有效值、电流i i的有效值及变压器功率η； （3）由电路的最大功耗及工作条件确定稳压器、扩流功率管的散热措施。

二.实验所需器件及其用途 表1元器件清单 器件名称型号数量（只） 变压器220V to 9V 12 W 1 稳压器7805. 1 稳压器7905 1 整流二极管1N4007 5 电解电容2200μF、1000μF 各1 2.1变压器: 变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。变压器的基本原理是电磁感应原理。 2.2稳压器 7805.7905: 做稳压电源时运用7805和7905稳压器，可以组成正、负对称输出的稳压电。上图所示为±5V稳压电源电路，IC1采用固定正输出集成稳压器7805，IC2采用固定负输出集成稳压器7905，VD1、VD2为保护二极管，用以防止正或负输入电压有一路未接入时损坏集成稳压器。 2.3整流二极管 二极管的基本性质是“单向导电”，交流电流过时，只有正（或负）半周时电流能流过，而在负（或正）半周时，电流是截止的，就是说，只有半个周期的电流流过，另半个周期因为电流方向是相反的不能流过，这样在电路中就只有一个方向的电流了，也就是把交流电变成了单身脉动电流，这就是它能整流的基本原理。 2.4.电解电容 电容由两个金属极，中间夹有绝缘材料（介质）构成。由于绝缘材料的不同，所构成的电容器的种类也有所不同。按结构可分为：固定电容，可变电容，微调电容。按介质材料可分为：气体介质电容，液体介质电容，无机

HT7544三端稳压低功耗电路

HT7530/33/36/44/50EOL Notification Features Cross Reference Part No. Item HT75XX-1HT75XX Output Voltage Same Same Electrical Specification Same Same Part No.HT7530-1 HT7533-1 HT7536-1 HT7544-1 HT7550-1 HT7530 HT7533 HT7536 HT7544 HT7550 Tolerance±3%±5% Package Form TO92(Bulk,T&R)TO92(Bulk,T&R) SOT89(T&R only)SOT89(Bulk,T&R) SOT25(T&R only)None Marking 75XX-1(for TO92and SOT89)HT75XX(for TO92and SOT89) 5XX1(for SOT25)None Availability Now available Last order:Jul/31/2003 Last shipment:Oct/31/2003 1November29,2002 EOL Notification MAKOSEMI hereby formally gives End Of Life(EOL)notification that the HT7530,HT7533,HT7536,HT7544and HT7550(hereinafter denoted as HT75XX)100mA Voltage Regulator will be phased out of production with a latest purchase date of July31st2003.The suggested replacement device will be known as the HT7530-1,HT7533-1, HT7536-1,HT7544-1and HT7550-1(hereinafter denoted as HT75XX-1)and will offer superior performance by providing lower output voltage tolerance of3%in addition to having an additional SOT25packaging type. The following shows the phase out schedule for the HT75XX and the cross references between the phased out devices and the new release devices: ·Last time buy date:July31st2003 -Order placement deadline ·Production stops:October31st2003 -Cease production -Last delivery -Product reaches end of life status ·Suggested replacement device:HT75XX-1 -Output voltage tolerance of±3% -Additional SOT25package release -All devices are now available -Refer to the following tables for cross reference information.

7805中文资料

三端稳压集成电路 7805 7805概述 电子产品中，常见的三端稳压集成电路有正电压输出的78 ×× 系列和负电压输出的79××系列。顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。 用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。 因为三端固定集成稳压电路的使用方便，电子制作中经常采用。 注意事项 在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。当稳压管温度过高时，稳压性能将变差，甚至损坏。 当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批 号的产品，以保证参数的一致。另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。

编辑本段7805的输入电压范围是多少 78**系列的稳压集成块的极限输入电压是36V，最低输入电压为输出电压的3-4V以上。 7V的电压要想输出5V，则需要使用低压差的稳压集成块，如附图所示的型号。 也可以使用3只普通的整流二极管降压，也能得到5V的较为稳定的电压，二极管的允许电流大于你需要的电流即可。

三端稳压管稳压电路设计方法及案例分析

三端稳压管稳压电路设计方法及案例分析 1.直流稳压电源组成 直流稳压电源能把220V的工频交流电转换为极性和数值均不随时间变化的直流电，其结构框图如图1.24所示。 图1.24 直流稳压电源的组成 由图可知，直流稳压电源一般由变压器、整流电路、滤波电路和稳压电路4 部分组成。各部分作用如下：电源变压器的作用是为用电设备提供合适的交流电压，如本项目中采用的变压器可实现220V输入、双18伏交流电输出，由于在电工基础中已经涉及，在这儿就不再作详细介绍；整流器的作用是把交流电变换成单相脉动的直流电；滤波器的功能是把单相脉动直流电变为平滑的直流电；稳压器的作用是克服电网电压、负载及温度变化所引起的输出电压的变化，提高输出电压的稳定性。 直流稳压电源的原理图也是由上述 4 部分组成，如图1.25 所示。 图1.25双15V输出直流稳压电源原理图 器件清单见表1-2。 表1-2音频放大电路输入级器件清单

接下来介绍整流电路、滤波电路及稳压电路的组成及工作原理。 2.整流电路 ⑴单相半波整流电路 图1.26(a)所示为单相半波整流电路。由于流过负载的电流和加在负载两端的电压只有半个周期的正弦波，故称半波整流。 由图 1.26(b)所示波形可知，半波整流把图像的负半周削掉了，整流后电压的有效值接近整流前的一半，效率低，故一般不采用半波整流。 ⑵单相桥式整流电路 图1.27(a)所示为单相桥式整流电路；图1.27(b)为等效画法，其中VD1～VD4为四个整流二极管，也常称之为整流桥；图1.27(c)为波形图。 桥式整流电路各参数计算如下。 ①输出平均电压)(AV O U 。由o u 波形可知，桥式整流是半波整流的2倍，即 22)(9.022 U U U AV O ≈=π (a) 半波整流电路 (b) 波形图 图1.26 半波整流电路及波形

三端稳压7805和7905稳压原理及典型电路

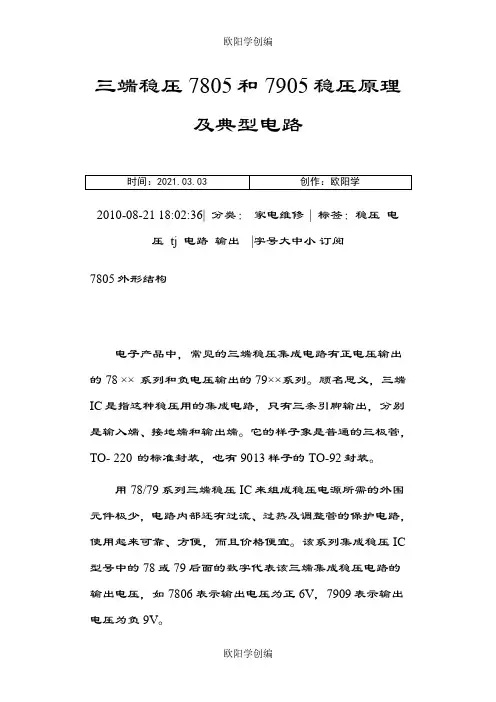

三端稳压7805和7905稳压原理及典型电路2010-08-21 18:02:36| 分类：家电维修| 标签：稳压电压 tj 电路输出|字号大中小订阅7805外形结构

电子产品中，常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。 用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。 因为三端固定集成稳压电路的使用方便，电子制作中经常采用。 注意事项 在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。当稳压管温度过高时，稳压性能将变差，甚至损坏。 当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批 号的产品，以保证参数的一致。另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。 在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。这两种封装的图形以及引脚序号、引脚功能如附图所示。 从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。如附图所示。
