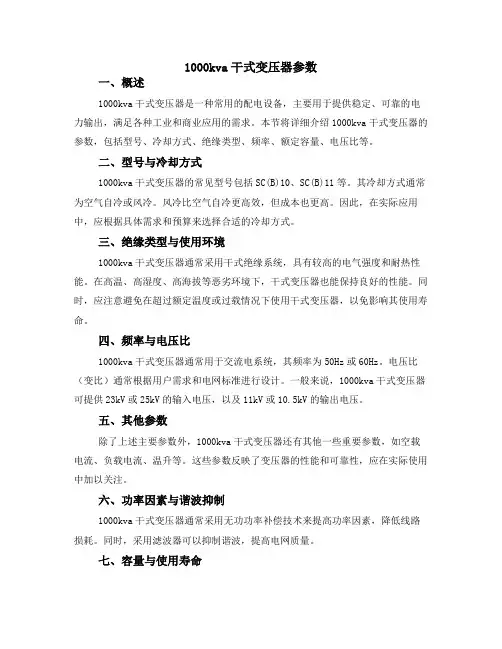

SCB13系列10KV/变压器技术参数图：
SC(B)11型三相干式电力变压器技术参数表
变压器知识培训 变压器概述 变压器是利电磁感应原理传输电能和电信号的器件，它具有变压，变流，变阻抗的作用。变压器种类很多，应用也十分广泛，例如在电力系统中用电力变压器把发电机发出的电压升高后进行远离输电，到达目的地后再用变压器把电压降低以便用户使用，以此减少运输过程中电能的损耗。 变压器的工作原理 变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的一侧叫一次侧，一次侧的绕组叫一次绕组，把变压器接负载的一侧叫二次侧，二次侧的绕组叫二次绕组。 变压器是变换交流电压、电流和阻抗的器件，一次线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使二次级线圈中感应出电压（或电流）。 变压器利用电磁感应原理，从一个电路向另一个电路传递电能或传输信号的一种电器设备。 型号说明：
一、变压器的制作原理： 在发电机中，不管是线圈运动通过磁场或磁场运动通过固定线圈，均能在线圈中感应电势，此两种情况，磁通的值均不变，但与线圈相交链的磁通数量却有变动，这是互感应的原理。变压器就是一种利用电磁互感应，变换电压，电流和阻抗的器件。 二、分类 按容量分类：中小型变压器（35KV及以下，容量在5-6300KVA）、大型变压器（110KV及以下容量为8000-63000KVA）、特大型变压器（220KV以上）。 按用途分类：电力变压器（升压变、降压变、配电变、联络变、厂用或电所用等）、仪用变压器（电流互感器、电压互感器等用于测量和保护用）、电炉变压器、试验变压器、整流变压器、调压变压器、矿用变压器、其它变压器。 按冷却价质分类：干式（自冷）变压器、油浸（自冷）变压器、气体（SF6）变压器。 按冷却方式分类：油浸自冷式、油浸风冷式、强迫油循环风冷式、强迫油循环水冷式、蒸发冷却式。
3.2.2.5 武钢冷轧新脱脂机组项目 10kV干式变压器 招标技术附件 二0一一年三月
目录 1 概述及通用说明 2 技术资格 3 技术规格 4 供货范围 5 设计、制造、检验标准 6 资料交付 7 设备监制及验收 8 设备制造进度和保证措施 9 功能指标、保证值和考核方法 10 技术服务
1．概述及通用说明 本招标技术附件涉及武钢冷轧新脱脂机组配套用SCB10-10和ZSCB10-10系列环氧树脂浇注干式电力变压器和整流变压器。其各项性能指标均应符合GB、IEC、DIN、ZBK等最新标准。 该产品应具有下述特点： ●阻燃能力强，不会污染环境。 ●防腐、防潮性好，可在100％湿度下正常运行，定运后不需处理即可再 次进网运行。 ●局部放电量小于8Pc（对SCB8），SCB10应好于此值。 ●空载损耗比国际ZBK41003技术条件组I所规定的数值下降10％（对 SCB8）以上，SCB10应好于此值，散热性能好，过载能力强，强迫风冷 时可使额定容量提高50％。 ●低压采用铜箔绕组，匝间电容增大，安匝分布平衡，抗短路、耐雷电冲 击性好。 ●高压绕组须在真空状态下进行浇注，浇注后线圈无气泡，不会因温度骤 变导致线圈开裂，机械强度高。 ●体积小，质量轻，安装方便，经济性能好。 SCB10-10和ZSCB10-10系列环氧树脂浇注干式电力变压器和整流变压器应好于上述性能指标。 所有干式变压器采用F级绝缘，一次、二次均采用电缆进/出线，采用标准的附件和安装材料，制造和试验按照GB和IEC标准，（若有标准不一致时，取高值）。要求损耗小，过载能力强，环保性能好，具有防潮和抗环境温度突变的能力，运行可靠，维护方便。 2．技术资格 2.1卖方应具有生产干式变压器设备的经验和能力。 2.2卖方应提交其过去参加和已建厂的厂名、厂址、性能指标，包括可靠性 和可用性的数据，以及其提供设备实际所具有的特性指标和保证数值的证书，并具有切实可行的质量体系及管理制度。 2.3卖方应提供所投标设备的生产（制造）的许可证。
电力变压器主要技术参数 变压器在规定的使用环境和运行条件下，主要技术数据一般都都标注在变压器的铭牌上。主要包括：额定容量、额定电压及其分接、额定频率、绕组联结组以及额定性能数据（阻抗电压、空载电流、空载损耗和负载损耗）和总重。 A、额定容量（kVA）：额定电压.额定电流下连续运行时,能输送的容量。 B、额定电压（kV）：变压器长时间运行时所能承受的工作电压.为适应电网电压变化的需要, 变压器高压侧都有分接抽头,通过调整高压绕组匝数来调节低压侧输出电压. C、额定电流(A):变压器在额定容量下,允许长期通过的电流. D、空载损耗（kW）: 当以额定频率的额定电压施加在一个绕组的端子上，其余绕组开路时 所吸取的有功功率。与铁心硅钢片性能及制造工艺、和施加的电压有关. E、空载电流（%）: 当变压器在额定电压下二次侧空载时,一次绕组中通过的电流.一般以额 定电流的百分数表示. F、负载损耗（kW）: 把变压器的二次绕组短路,在一次绕组额定分接位置上通入额定电流, 此时变压器所消耗的功率. G、阻抗电压（%）：把变压器的二次绕组短路,在一次绕组慢慢升高电压,当二次绕组的短路 电流等于额定值时,此时一次侧所施加的电压.一般以额定电压的百分数表示. H、相数和频率：三相开头以S表示，单相开头以D表示。中国国家标准频率f为50Hz。国 外有60Hz的国家（如美国）。 I、温升与冷却：变压器绕组或上层油温与变压器周围环境的温度之差,称为绕组或上层油面的温升.油浸式变压器绕组温升限值为65K、油面温升为55K。冷却方式也有多种：油浸自冷、 强迫风冷，水冷，管式、片式等。 J、绝缘水平：有绝缘等级标准。绝缘水平的表示方法举例如下：高压额定电压为35kV级，低压额定电压为10kV级的变压器绝缘水平表示为 LI200AC85/LI75AC35，其中LI200表示该变压器高压雷电冲击耐受电压为200kV，工频耐受电压为85kV，低压雷电冲击耐受电压为75kV，工频耐受电压为35kV.奥克斯高科技有限公司目前的油浸变压器产品的绝缘水平为
干式变压器技术规格书 Prepared on 22 November 2020

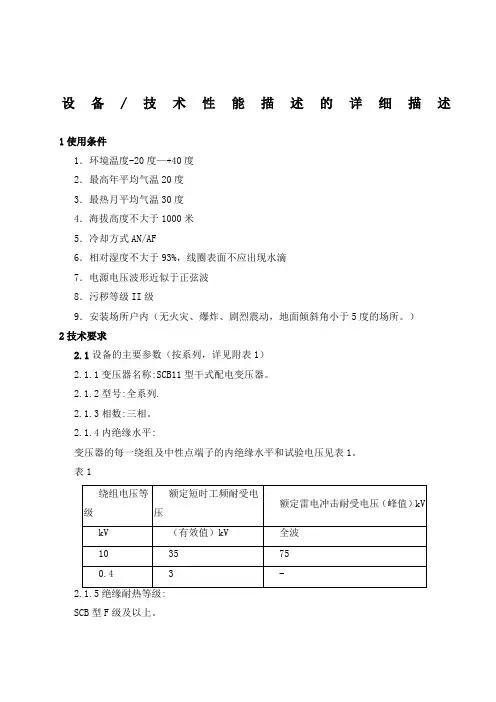

10/干式电力变压器技术规格书 1.1.1基本要求 系统标称电压：10kV。 电源系统接地形式：不接地。 安装场所：户内。 海拔高度：≤1000m。 运行环境温度：户内－5℃～＋40℃； 运行环境湿度：日平均相对湿度不大于95%，月平均相对湿度不大于90%。 地震烈度：不超过Ⅷ度。 1.1.2执行规范标准 供方所提供的产品应满足中华人民共和国国家标准，且应满足相应的IEC标准，如与投标方所执行的标准不一致时，应按较高的标准执行。 《电力变压器第1部分总则》 《电力变压器第2部分温升》 《电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙》 《电力变压器第5部分承受短路的能力》 《高压输变电设备的绝缘配合》 GB7449-1987 《电力变压器和电抗器的雷电冲击和操作冲击试验导则》 GB50150-2006 《电气装置安装工程电气设备交接试验标准》 GB/ 《高电压试验技术第一部分：一般试验要求》 GB/ 《高电压试验技术第二部分：测量系统》 GB/T10228-2008 《三相干式电力变压器技术参数和要求》 《干式电力变压器》 GB4208 外壳防护等级（IP代码） GB/T 7354 局部放电测量 GB/T 11021 电气绝缘的耐热性评定和分级 GB/T 10228 干式电力变压器技术参数和要求 GB/T 17211 干式电力变压器负载导则 JB/T 10088 6kV～500 kV级电力变压器声级

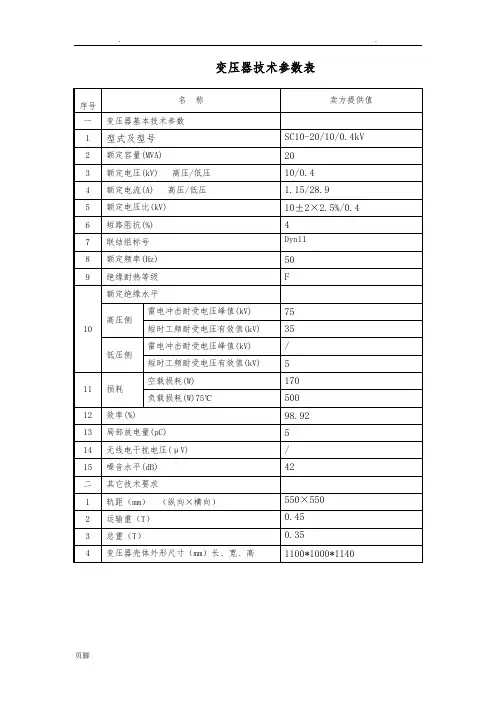

JB/T 3837-2010 《变压器类产品型号编制方法》 1.1.3二、技术性能 变压器选用SC10干式配电变压器，自然风冷，线圈采用环氧树脂浇注。优先选用低损耗设备。 变压器符合《干式电力变压器技术参数和要求》（GB/T10228-2008）及其所提及的法规和标准的相关规定。 主要技术参数： 额定电压: 10±2×％/ kV 接线方式: Dyn11 频率: 50Hz 型式 : 户内、环氧树脂浇注线绕干式、自冷（AN）／强迫风冷（AF）。阻抗电压: 4% 绝缘耐热等级： F级 各电压抽头均保证全容量。 采用无励磁调压方式。 绕组材料：铜导线。 噪声水平：不大于55dB 。 温升：≤60K 1.1.4三、技术要求 1.性能要求 绕组平均温升限值：100K； 局部放电水平最大值为10pc； 损耗允许偏差； 空载损耗允许偏差：+15%； 负载损耗允许偏差：+15%； 总损耗允许偏差：+10%； 短路电抗允许偏差：10%； 变压器声级水平应符合JB/T 10088的规定； 变压器正常使用寿命为30年。 结构和材料
电力变压器技术参数详解 变压器在规定的使用环境和运行条件下，主要技术数据一般都都标注在变压器的铭牌上。主要包括：额定容量、额定电压及其分接、额定频率、绕组联结组以及额定性能数据（阻抗电压、空载电流、空载损耗和负载损耗）和总重。 A、额定容量（kVA）：额定电压.额定电流下连续运行时,能输送的容量。 B、额定电压（kV）：变压器长时间运行时所能承受的工作电压.为适应电网电压变化的需要,变压器高压侧都有分接抽头,通过调整高压绕组匝数来调节低压侧输出电压. C、额定电流(A):变压器在额定容量下,允许长期通过的电流. D、空载损耗（kW）: 当以额定频率的额定电压施加在一个绕组的端子上，其余绕组开路时所吸取的有功功率。与铁心硅钢片性能及制造工艺、和施加的电压有关. E、空载电流（%）: 当变压器在额定电压下二次侧空载时,一次绕组中通过的电流.一般以额定电流的百分数表示. F、负载损耗（kW）: 把变压器的二次绕组短路,在一次绕组额定分接位置上通入额定电流,此时变压器所消耗的功率. G、阻抗电压（%）：把变压器的二次绕组短路,在一次绕组慢慢升高电压,当二次绕组的短路电流等于额定值时,此时一次侧所施加的电压.一般以额定电压的百分数表示. H、相数和频率：三相开头以S表示，单相开头以D表示。中国国家标准频率f为50Hz。国外有60Hz的国家（如美国）。 I、温升与冷却：变压器绕组或上层油温与变压器周围环境的温度之差,称为绕组或上层油面的温升.油浸式变压器绕组温升限值为65K、油面温升为55K。冷却方式也有多种：油浸自冷、强迫风冷，水冷，管式、片式等。 J、绝缘水平：有绝缘等级标准。绝缘水平的表示方法举例如下：高压额定电压为35kV级，低压额定电压为10kV级的变压器绝缘水平表示为 LI200AC85/LI75AC35，其中LI200表示该变压器高压雷电冲击耐受电压为200kV，工频耐受电压为85kV，低压雷电冲击耐受电压为75kV，工频耐受电压为35kV.奥克斯高科技有限公司目前的油浸变压器产品的绝缘水平为

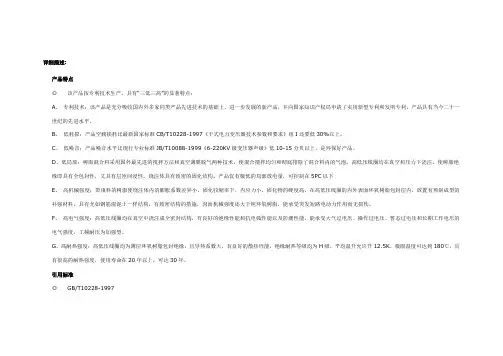

树脂绝缘干式变压器主要技术参数 产品特点： 1真正的免维修 2阻燃和对环境有良好的适应性 3设计精巧，占地少，安装简单 4真正节能低损耗 5低噪音 6过载能力强 7抗短路能力强 8过电压时具有很强的绝缘能力 9可安装在环境恶劣的场合 10强迫风冷时，可使额定容量提高近50% 技术规范： ?容量范围：50-2000KVA ?电压等级：10-35/0.4kv、35/10.5kv ?调压方式：无励磁调压或有载调压 ?分接范围：±5%或±2×2.5%或按用户要求 ?频率：50Hz ?相数：三相或单相 ?联结组别：Yyn0或Dyn11或按用户要求 ?短路阻抗：4%或6%或按用户要求 ?相对湿度：≤100% ?环境温度：按GB6450-86规定 ?最高温升：100K ?冷却方式：AN或AF ?耐热等级：F级 ?防护等级：IP00、IP20（户内式） ?绝缘水平： 10kV级产品工频耐压35kV、冲击耐压75kV20kV级产品工频耐压50kV、冲击耐压125kV 35kV级产品工频耐压70kV、冲击耐压170kV 1.铁心 采用最新结构件表面处理工艺，附着力强外型美观；不锈钢拉带、拉板结构降低了附加损耗，提高了整体机械强度，降低了噪声。 铁心由优质高导磁率，低损耗冷轧硅钢片制造，选用了合理的磁路结构设计，选取了远低于饱和值的磁通密度，采用了不冲孔45°全斜接缝五阶步叠铁心叠装工艺，以高强度绝缘带特殊的绑扎方法绑轧心柱，有效地降低了空载损耗、空载电流和铁心噪音。铁心表面采用绝缘树脂密封涂覆，紧固件经表面处理防止了锈蚀，外观整洁光滑。 2.高压线圈
高压线圈采用优质电工铜箔作导体，由串联箔片饼组成高压线圈，保证线圈纵向电容特大，冲击电压起始分布均匀，因此抗冲击性能特好。高压线圈选用H级绝缘材料F级温升设计，内外壁以玻璃纤维网格布作绝缘，除了保证电气性能外，可提高整个线圈的机械强度，绕好的线圈在真空下进行卧式浇注。浇注混料经过不低于72小时真空状态下的的搅拌，充分脱气后使用，确保了浇注成形线圈不含空穴及气泡，控制了“局部放电现象”仅4～5PC。且铜箔的热膨胀率与环氧树脂最接近，可在任何环境温度下避免树脂龟裂，延长线圈的使用寿命。 3.低压线圈 低压线圈采用优质电工铜箔作导体，箔宽等于线圈高度，线圈端部平整，因此解决了线绕式所导致的“轴向力“问题，更重要的是，电荷平均自然地分布于整个线圈上，能有效快速地将损耗产生的热量通过线圈轴向向外散发，消除了热点现象。层间绝缘采用预浸布，经过热处理后，绝缘层与箔片牢固粘合成一个整体，能够抵抗短路时产生的强大幅向力。且线圈两端用环氧树脂端封，确保防潮及防尘。 4.综合性能改进 由于采用了计算机优化设计，使用严格完善测试技术，保证了产品具有良好的电气及机械性能。 另外为更好的满足电厂、油田等用户的可靠性要求，6kV电压等级产品仍采用10kV电压等级绝缘水平设计，可承受10kV电压等级产品标准要求的35kV工频耐压、75kV雷电冲击试验。 综合以上特点我公司产品完全满足以下特性： 防潮性能好，可以在相对湿度100%的环境中正常运行。投入运行前可不经干燥处理。机械强度和热稳定性好。由于绝缘材料的合理组合，可以获得与铜导体一致的温度膨胀系数，具有强抗冲击，抗温度变化和抗裂性能。能阻燃能防爆，既使外界火源引燃变压器，所产生的热量也极小，不助燃。火源一旦切便可自行熄灭，也不会分解有害气体污染环境。可以安装在负荷中心，降低了线路损耗、节省低压配电和防火设备费用。绝缘性能好，耐雷电冲击水平高。承受突发短路能力强。损耗低，散热性好，过负载能力强。采用吹风冷却时，可以使额定容量增加40-50%。局部放电量极小（不大于5PC），可以保证在工作电压下长期安全运行。噪音低，产品实际声级比噪音标准低10%～15%。 τ-额定条件下的绕阻热时间常数；ｔp-在负载电流K2下最大允许持续时间；θa-环境温度；K2-持续负载电流率；K1-起始负载电流率 5.附件的选择为防止固体异物或水滴进入变压器本体造成危害，变压器可选配不同防护等级的外壳，这取决于用户的要求，不带外壳的变压器，其防护等级为IP00。我厂通常可供外壳的等级为IP20和IP23。 本产品配备温控系统，防止超载时的突然过热，以及因缺少通风，极度的周围温度造成的变压器过热。为此在低压线圈中装设PTC测温元件。可监视变压器温度的变化。同时根据用户要求配置风冷装置，与温控系统相连，并设定温控器的特殊值，使用温控自动实现启停风机、报警、脱机等功能（各节电容量不小于5A），保证变压器运行正常。 温控温度设定范围 温度 T 出厂设定温可调温度范围℃
干式变压器基础知识 干式变压器是根据电磁感应原理所制成的静止的传输交流电能并改变交流电压的装置。 1、输煤PC段 2、干式变压器外形图
3、干式变型号说明
4、干式变压器的温度规定 4.1.绕组温升限值 绝缘系统 A E B F H N C 温度（℃） 105 120 135 155 180 200 220 温升（K ） 60 75 80 100 125 135 150 4.2干式变压器热点温度限值 绝缘系统 A E B F H N C 温度（℃） 105 120 135 155 180 200 220 绕组热点温度（℃） 额定值 95 110 120 145 175 210 最高允许值 140 155 165 190 220 250 5、干式变的冷却方式 ? 冷却方式有空气自冷（AN ）和强迫风冷两种。 ? 对空气自冷（AN ）和强迫风冷（AF ）的变压器，均需保证变压
器的安装环境具有良好的通风能力，当变压器安装在地下室或其他通风能力差的环境时，须增设散热通风装置，通风量按1kW 损耗（P O+P K）需4m3/min风量选取。 ?A----冷却介质为空气；N----自然循环；F----强迫循环 6、干式变压器调压分接头的连接 ?对电压为10000 ± 2×2.5%V的变压器，其铭牌电压如下： 2-3 3-4 4-5 5-6 6-7 10500V 10250V 10000V 9750V 9500V ?若当地电网电压为10kV，则分接片应接4-5档，见图三。当输入电压偏高（10500V）时，在确保高压断电情况下，将分接片的连接片往上接，见图四；当输入电压偏低（9500V）时，在确保高压断电情况下，将分接片的连接片往下接，见图五。 7、干式变运行前的检查 ?检查所有紧固件、连接件是否松动，并重新紧固一次。 ?检查零部件安装是否妥当，并检查变压器是否有异物存在，如有过多的灰尘，须及时清理。
9.1.1产品主要技术参数、性能汇总表 干式电力变压器损耗水平代号的确定按表9。 表9干式电力变压器损耗水平代号
表106kV、10kV级10型干式无励磁调压配电变压器空载损耗和负载损耗 南阳市瑞光变压器有限公司 10kV三相干式变压器 技术协议 2016年4月 1、总则 1.2本协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也为充分引述有关标准和协议的条文，我方的制造标准以现行国家标准及两部共同的有关条件作为依据。 1.3本协议书所使用的标准如遇我方所执行的标准不一致时，按较高标准执行。 1.4如果我方没有以书面形式对本协议书的条文提出异议，这意味着我方提供的
设备完全符合本协议书的要求。 1.5本协议书经供需双方确认作为订货合同的技术附件，包括投标书及澄清文件与合同正文具有同等的法律效力。 1.6遵循的标准 GB1094.1—2013 《总则》 GB1094.2---2013 电力变压器第2部分温升 GB1094.3—2003 电力变压器第3部分绝缘水平 GB1094.5-2008 电力变压器第5部分承受短路的能力 GB1094.11—2007 《干式电力变压器》 GB/T10228—2008 《干式电力变压器技术参数和要求》 GB/T17211—1998 《干式电力变压器负载导则》 GB/T17468—1998 《电力变压器选用导则》 CECS115：2000 《干式电力变压器选用、验收维护规程》GB/T7354 局部放电测量 JB/T 10088-2004 《6—500KV级变压器声级》 JB/Y3837—2010 《变压器类产品型号编制办法》 2、使用环境条件 2.1 最高环境温度＋40℃ 2.2 最低环境温度—40℃ 2.3 最大日温差 25K 2.4 户内相对湿度：日平均值≤95% 月平均值≤90% 2.5 耐地震能力 地面水平加速度0.2g；垂直加速度0.1g同时作用。采用共振、正弦、拍波试验方法；激振5次，每次5波，每次间隔2s。安全系数不小于1.67。 2.6 系统额定频率：50Hz 2.7 安装位置：户内 2.8 外绝缘爬电比距：户内≥20mm/KV 3、供货范围 三相环氧树脂浇注绝缘干式变压器
油浸式电力变压器 技术参数和要求 GB/T 6451--2008 1范围 本标准规定了额定容量为30 kVA及以上，电压等级为6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV和500 kV三相及500 kV单相油浸式电力变压器的性能参数，技术要求，测试项目及标志、起吊、安装、运输和贮存。 本标准适用于电压等级为6 kV,--500 kV、额定容量为30 kVA及以上、额定频率为50 Hz的油浸式电力变压器． 2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 1094.1 电力变压器第1部分：总则(GB 1094.1--1996，eqv IEC 60076-1:1993) GB 1094.2 电力变压器第2部分：温升(GB 1094.2--1996，eqv IEC 60076-2,1993) GB 1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙(GB 1094.3--2003，IEC 60076-3:2000,MOD) GB 1094.5 电力变压器第5部分：承受短路的能力(GB 1094. 5--2003,IEC 60076-5:2000,MOD) GB/T 2900.15--1997 电工术语变压器、互感器、调压器和电抗器(neq IEC50(421)：1990；IEC50(321),1986) GB/T 15164油浸式电力变压器负载导则(GB/T 15164--1994，idt IEC 60354:1991) JB/T 10088--2004 6 kV—-500 kV级电力变压器声级 3术语和定义 GB 1094.1和GB/T2900.15中确立的术语和定义适用于本标准． 4 6kV、10 kV电压等级 4.1性能参数 4.1.1额定容量、电压组合、分接范围、联结组标号、空载损耗、负载损耗、空载电流及短
干式变压器基础知识
干式变压器基础知识 干式变压器是根据电磁感应原理所制成的静止的传输交流电能并改变交流电压的装置。 1、输煤PC段 2、干式变压器外形图
3、干式变型号说明
4、干式变压器的温度规定 4.1.绕组温升限值 绝缘系统 A E B F H N C 温度 （℃） 105 120 135 155 180 200 220 温升（K）60 75 80 100 125 135 150 4.2干式变压器热点温度限值 绝缘系统 A E B F H N C 温度（℃）105 120 135 155 180 200 220 绕组热点温度（℃）额定值95 110 120 145 175 210 最高允 许值 140 155 165 190 220 250 5、干式变的冷却方式 ?冷却方式有空气自冷（AN）和强迫风冷两种。 ?对空气自冷（AN）和强迫风冷（AF）的变压器，均需保证变压器的安装环境具有良好的通风能力，当变压器安装在地下室或
其他通风能力差的环境时，须增设散热通风装置，通风量按 1kW损耗（P O+P K）需4m3/min风量选取。 ?A----冷却介质为空气；N----自然循环；F----强迫循环 6、干式变压器调压分接头的连接 ?对电压为10000 ± 2×2.5%V的变压器，其铭牌电压如下： 2-3 3-4 4-5 5-6 6-7 10500V 10250V 10000V 9750V 9500V ?若当地电网电压为10kV，则分接片应接4-5档，见图三。当输入电压偏高（10500V）时，在确保高压断电情况下，将分接片的连接片往上接，见图四；当输入电压偏低（9500V）时， 在确保高压断电情况下，将分接片的连接片往下接，见图五。 7、干式变运行前的检查 ?检查所有紧固件、连接件是否松动，并重新紧固一次。 ?检查零部件安装是否妥当，并检查变压器是否有异物存在，如有过多的灰尘，须及时清理。
当前位置：电力变压器卜干式电力变压器?SCB10干式变压器 SCB10干式变压器 型号:SCB10环氧树脂浇注三相干式变压器 厂家:安德利（中国驰名商标） 认证：CCC,IS09001,终身质保 欢迎来电咨询：SCB10.pdf （选型样本） 关于此变压器选型，除了认准品牌外，总结的选型要点如下： 一：产品简介 ，采用先进的SCB10环氧树脂浇注干式变压器是SCB9的更新之作。变压器材料优质、配方科学 生产检测设备按严格的工艺生产而成。产品具有可靠性高使用寿命长的特点。根据不同的使用 J 环境，可配置不同防护等级的外壳或不配置外壳。SCB10变压器可作为油浸式变压器的更新换代 产品适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。 J 二：执行标准 1. GB1094.11 —2007干式电力变压器 2GB/T10228-2008 干式电力变压器技术参数和要求 3. GB/T17211 —1998干式电力变压器负载导则 4. GB1094.10-2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙 5. JB/T10008-2004 6?500KV 级变压器声级 6. JB/T56009-1998干式电力变压器产品质量分等 三：型号参数
电压等级（kV） 额定容&（kVA） 并能水平代号 第绕线馬 三相变压翳 SCB10干式变压器（SCB10变压器）的规格容量为10KVA-2500KVA,我工厂接受更高容量产品的 定制。 变压器分类：除了普通的SCB10系列，可选择带有载调压功能的SZCB10系列变压器。 同时按照电压等级划分：常见的高压可选择35KV，10KV，6KV（一般每个等级还可分为几档）低压侧电压可选择10KV，6KV，0.69KV，0.4KV等特殊要求，可定制升压变压器 最常见的10KV系列型号如下： SCB10-10/10 ，SCB10-20/10 ，SCB10-30/10 ，SCB10-50/10，SCB10-63/10 ，SCB10-80/10 ， SCB10-100/10 SCB10-125/10，SCB10-160/10，SCB10-200/10，SCB10-250/10，SCB10-315/10，SCB10-400/10 SCB10-500/10 ，SCB10-630/10 ，SCB10-800/10 ，SCB10-1000/10 ，SCB10-1250/10 ，SCB10-1600/10 SCB10-2000/10 ，SCB10-2500/10 四：性能特点 ，空载损耗、空载电流和噪声更低。 1.SCB10变压器与SCB9型相比 2安全防火无污染可直接运行于负荷中心。 3机械强度高抗短路能力强局部放电小热稳定性好可靠性高使用寿命长。 4散热性能好过负载能力强强迫风冷时可提高容量运行。 5. 防潮性能好，适应高湿度和其它恶劣环境中运行。 6. 可配备完善的温度监测和保护系统。采用智能信号温控系统，可自动监测并同屏显示相绕组各 自的工作温度可自动启动、停止风机并有报警、跳闸等功能设置。 J J 7体积小重量轻占地空间少安装费用低。 * ■J J J 五：结构特点 1. 铁心材料采用优质冷轧取向硅钢片，全斜接缝叠片式结构 2. 低压线圈为箔式绕组结构，采用优质钢箔绕制，高压线圈为层式结构，真空环氧浇注成型 六：技术参数 SCB10-30~2500/10环氧树脂浇注干式电力变压器技术参数如下（35KV系列或其他电压需求的
电力变压器主要技术参数 变压器在规定得使用环境与运行条件下,主要技术数据一般都都标注在变压器得铭牌上。主要包括:额定容量、额定电压及其分接、额定频率、绕组联结组以及额定性能数据(阻抗电压、 空载电流、空载损耗与负载损耗)与总重。 A、额定容量(kVA):额定电压、额定电流下连续运行时,能输送得容量。 B、额定电压(kV):变压器长时间运行时所能承受得工作电压、为适应电网电压变化得需要, 变压器高压侧都有分接抽头,通过调整高压绕组匝数来调节低压侧输出电压、 C、额定电流(A):变压器在额定容量下,允许长期通过得电流、 D、空载损耗(kW): 当以额定频率得额定电压施加在一个绕组得端子上,其余绕组开路时所吸 取得有功功率。与铁心硅钢片性能及制造工艺、与施加得电压有关、 E、空载电流(%): 当变压器在额定电压下二次侧空载时,一次绕组中通过得电流、一般以额 定电流得百分数表示、 F、负载损耗(kW): 把变压器得二次绕组短路,在一次绕组额定分接位置上通入额定电流,此 时变压器所消耗得功率、 G、阻抗电压(%):把变压器得二次绕组短路,在一次绕组慢慢升高电压,当二次绕组得短路电 流等于额定值时,此时一次侧所施加得电压、一般以额定电压得百分数表示、 H、相数与频率:三相开头以S表示,单相开头以D表示。中国国家标准频率f为50Hz。国外 有60Hz得国家(如美国)。 I、温升与冷却:变压器绕组或上层油温与变压器周围环境得温度之差,称为绕组或上层油面得温升、油浸式变压器绕组温升限值为65K、油面温升为55K。冷却方式也有多种:油浸自冷、 强迫风冷,水冷,管式、片式等。 J、绝缘水平:有绝缘等级标准。绝缘水平得表示方法举例如下:高压额定电压为35kV级,低压额定电压为10kV级得变压器绝缘水平表示为 LI200AC85/LI75AC35,其中LI200表示该变压器高压雷电冲击耐受电压为200kV,工频耐受电压为85kV,低压雷电冲击耐受电压为75kV,工频耐受电压为35kV、奥克斯高科技有限公司目前得油浸变压器产品得绝缘水平为
变压器知识要点
变压器知识 一、变压器的概念 变压器是一种静止的电气设备，用来将某一等级的交流电压转变为频率相同的一 种或几种等级的交流电压，但不改变传输的容量。 二、变压器的结构及其分类 1.1变压器的分类 1.1.1按用途分类：电力变压器（含配电变压器）、特种变压器 特种变压器分为：①电炉变压器 ②整流变压器（电解化工行业使用） ③矿用类变压器分为一般型、隔爆型 隔爆型分为（干式变压器）和（移动变电站） ④牵引变压器（一般电压为127 伏、380伏、3000伏用于火车） ⑤吸流变压器 ⑥静电除尘变压器（一般是380 伏变7.2万伏或10万伏直流电） ⑦干式变压器 ⑧试验变压器 1.1.2按相数分类：单相、三相、多相 1.1.3按绕组分类：双绕组变压器、三绕组变压器、多绕组变压器、自耦变压器 1.1.4按冷却方式分为：①油浸自冷变压器②油浸风冷变压器 ③油浸式强油循环风冷却变压器 ④油浸式强油循环水冷却变压器 ⑤干式变压器⑥气体变压器 1.1.5按调压方式分类：①有载调压变压器②无励磁调压变压器 1.1.6按铁芯形式分类：①星式变压器②壳式变压器 ③卷铁芯变压器④立体铁芯变压器 1.1.7按中性点绝缘水平分类：①全绝缘变压器②半绝缘变压器 1.1.8按绕组导线材料分类： ①铜线变压器②铝线变压器③半铜线半铝线变压器 ④箔式绕组变压器 1.1.9按容量分类： ①630KVA以下的称小型变压器
②800KVA ～6300KVA 称中型变压器 ③电压在110KV 及以下8000KVA ～63000KVA 属于大型变压器 ④电压在220KV 及以上容量31500KVA 以上称为特大型变压器 1.1.10按结构分类： ①全密封变压器（M ） ②非晶合金变压器（H ） ③预装箱式变电站 ④地埋式变压器 ⑤超导变压器 1.2 变压器的型号规格 1.2.1产品型号的命名原则 产品型号采用汉语拼音大写字母或其它合适字母来表示产品的主要特征字母后面用阿拉伯数字来表示产品的损耗水平。 1.2.2型号规格的表示方式 1.2.3 HSSPZ-45000/35 电炉变压器：三相，水冷，强迫，有载 皂硅炉用80伏 电渣炉用代表字号为HZ HZD-560/10 黄“磷”炉用代表字号为 HL---HLS-800/10 1.2.4 单相代表字母为D D 9-----50/10 三相代表字母为S S 9----100/10 电压等级（KV ）表额定容量特殊用途或特殊结构 性能水平产品型特殊
