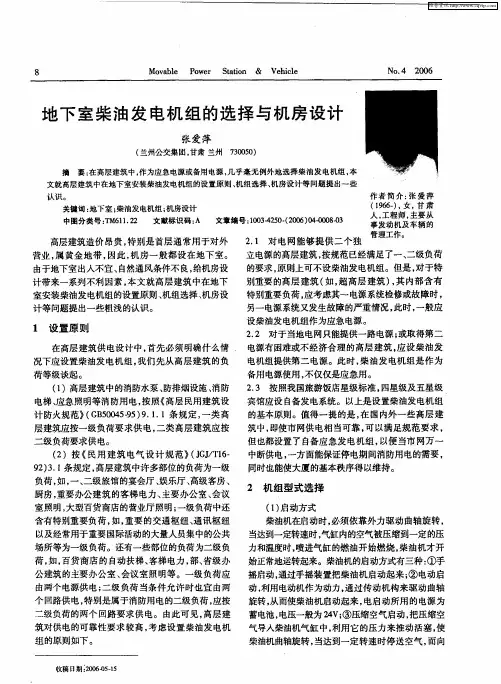

高层建筑中柴油发电机组的选择与机房设计
2011-07-06 15:49:09| 分类：供电配电 | 标签： |字号大中小订阅
本文引用自xingzhiqiang6《高层建筑中柴油发电机组的选择与机房设计》
一、设置原则
在高层建筑供电设计中，首先必须明显什么情况下应设置柴油发电机组，我们先从高层建筑的负荷等级谈起：
①高层建筑中的消防水泵、防排烟设施、消防电梯、应急照明等消防用电，按照《高层民用建筑设计防火规范》(gb50045-95)9.1.1条规定，一类高层建筑应安一级负荷要求供电，二类高层建筑应按二级负荷要求供电。
②按《民用建筑电气设计规范》(jgj/t16-92)3.1条规定，高层建筑中许多部位的负荷为一级负荷，如一、二级旅馆的宴会厅、娱乐厅、高级客房、厨房，重要办公建筑的客梯电力、主要办公室、会议室照明，大型百货商店的营业厅照明；还有一些部位的负荷为二级负荷，如百货商店的自动扶梯、客梯电力，部、省级办公建筑的主要办公室、会议室照明等。一级负荷中还含有特别重要负荷，如重要的交通枢纽、通讯枢纽以及经常用于重要国际活动的大量人员集中的公共场所等的一级负荷。
一级负荷应由两个电源共电。二级负荷当条件允许时也宜由两个回路供电，特别是属于消防用电的二级负荷，应按二级负荷的两个回
路要求供电。由此可见，高层建筑对供电的可靠性要求较高，都要求两个电源供电。因此，考虑设置柴油发电机组的原则如下：
①对电网能够提供二个独立电源的高层建筑，按规范已经满足了一、二级负荷的要求，原则上可不设柴油发电机组。但是，对于特别重要的高层建筑(如超高层建筑)，其内部含有特别重要负荷，应考虑一电源系统检修或故障时，另一电源系统又发生故障的严重情况，此时一般应设柴油发电机组做应急电源。
②对于当地电网只能提供一路电源、或取得第二电源有困难或不经济合理的高层建筑，应设柴油发电机组提供第二电源。此时，柴油发电机组是作为备用电源使用，不仅仅是应急用。
③按照我国旅游饭店星极标准，四星级及五星级宾馆应设自备发电系统。以上是设置柴油发电机组的基本原则。值得一提的是，在国内外一些高层建筑中，即使市网供电相当可靠，可以满足规范要求，但也都设置了自备应急发电机组，以便当市网万一中断供电，一方面能保证停电期间消防用电的需要，同时也能使大厦的基本秩序得以维持。
二、柴油发电机组容量的选择(略)
三、机组型式选择
1. 起动方式
柴油机在起动时，必须依靠外力驱动曲轴旋转，当达到一定转速时，气缸内的空气被压缩到
一定的压力和温度，使喷进气缸的燃油开始燃烧，柴油机才开始正常地运转起来。柴油机的起动方式有三种，①手摇起动，通过手摇装置把柴油机起动起来；②电动起动：利用电动机作为动力，通过传动机构来驱动曲轴旋转，从而使柴油机起动起来，电起动所用的电源为蓄电池，电压一般为24v；③压缩空气起动，把压缩空气导入柴油机气缸中，利用它的压力来推动活塞，使柴油机曲轴旋转，当达到一定转速时停送空气，而向燃烧室喷入燃油，便可把柴油机起动起来。
当采用自动信号控制起动电动机或控制压缩空气阀，并对润滑系统和冷却系统采取措施后，便可实现机组自起动。
在高层建筑中宜采用电起动方式，避免采用压缩空气起动方式。一类高层建筑中一定要选择带自起动装置的柴油发电机组，一旦市网供电中断，必须在15秒内供电(高规要求30秒)。二类高层建筑中有条件时，也宜采用带自起动装置的机组，有困难时也可采用手动起动装置。
2. 转速
柴油发电机组按转速分高、中、低三类。高速转速≥1000转/分；中速转速在300～1000转/分；低速转速≤300转/分。
在高层建筑中应选用转速1000～1500转/分的高速机组。此种机组具有体积小、重量轻、运行可靠等优点。
3. 冷却方式
柴油机在运行中由于柴油的燃烧产生高温，为保证柴油机受热机
件及增压器外壳等部分不受高温的影响，并保证各工作面的润滑，就要在受热部分进行冷却。柴油机冷却不良、机件温度过高时，将会引
起一些故障。柴油机机件也不能过度冷却，机件温度太低也会造成不良后果。由此可见，冷却系统的功用是从各受热机件传走部分热量，使机件保持正常的工作温度。柴油机的冷却方式有水冷和风冷两种。水冷方式即用水冷却气缸，风冷方式即用风冷却气缸。水冷机组中一种为封闭式自循环水冷却机组，它是由散热水箱水泵柴油机体的水冷腔，再返回到散热水箱，而散热水箱是利用机组上的风扇进行冷却的，另一种为开式循环冷却机组。在高层建筑中，一般情况下应选择闭式水循环冷却的整体机组，此种机组所占面积和空间较小。
4. 励磁系统
励磁系统是发电机的主要组成部分。励磁系统调节的主要任务是维持电压于一定水平、增加输送功率和输送距离、提高系统的动态稳定性等。励磁装置有很多种，高层建筑中一般选择无刷型自动励磁装置。采用此种励磁方式的发电机组特点是：当与自动电压调整装置配套使用时，其静电压调整率可保证在±2.5%以内，这种类型机组能适应各种运行方式，易于实现机组自动化或对发电机组的遥控。
四、机房设计
1. 柴油发电机房的选址
考虑到柴油发电机组的进风、排风、排烟等情况，如果有条件时机房最好设在首层。但是，高层建筑造价昂贵，特别是首层通常用于对外营业，属黄金地带，因此机房一般都设在地下室。由于地下室出入不宜、自然通风条件不良，人机房设计带来一系列不利因素，设计中要注意处理好。机房选址时应注意以下几点：
①不应设在四周无外墙的房间，为热风管道和排烟管道导出室外创造条件；②尽量避开建筑物的主入口、正立面等部位，以免排烟、排风对其造成影响；③注意噪音对环境的影响；④宜靠近建筑物的变电所，这样便于接线，减少电能损耗，也便于运行管理。
2. 通风
柴油发电机房的通风问题是机房设计中要特别注意解决的问题，特别是机房位于地下室时更要处理好，否则会直接影响柴油机发电机组的运行。机组的排风一般应设热风管道有组织地进行，不宜让柴油机散热器把热量散在机房内，再由排风机抽出。机房内要有足够的新风补充。柴油机在运行时，机房的换气量应等于或大于柴油机燃烧所需新风量与维持机房室温所需新风量之和。维持室温所需新风量由下式计算：c= 0.078p t
式中： c——需要的新风量(m3/s)
p——柴油机额定功率(kw)
t——机房温升(?c)。
维持柴油机燃烧所需新风量可向机组厂家索取，若无资料时，可按每千瓦制动功率需要0.1m3/min算(柴油机制动功率按发电机主发电功率千瓦数的1.1倍配备)。柴油发电机房的通风一般采取排风设置热风管道，进风为自然进风的方式。热风管道与柴油机散热器连在一起，其连接处用软接头，热风管道应平直，如果要转弯，转弯半径尽量大而且内部要平滑，出风口尽量靠近且正对散热器热风管理直接伸出管外有困难时可设管中导出。进风口与出风口宜分别布置在机组
的两端，以免形成气流短路，影响散热效果。
机房的出风口、进风口的面积应满足下式要求：
s1≥1.5s s2≥1.8s
式中： s——柴油机散热面积；
s1——出风口面积；
s2——进风口面积；
在寒冷地区应注意进风口、排风口平时对机房温度的影响，以免机房温度过低影响机组的起动。风口与室外的连接处可设风门，平时处于关闭状态，机组运行时能自动开启。
3. 排烟
排烟系统的作用是将气缸里的废气排放到室外。排烟系统应尽量减少背压，因为废气阻力的增加将会导致柴油机出力的下降及温升的增加。排烟管敷设方式常用的有二种：①水平架空敷设，优点是转弯少、阻力小，缺点是增加室内散热量，使机房温度升高；②地沟内敷设，优点是室内散热量小，缺点是排烟管转弯多，阻力相对较大。高层建筑中常用的是水平架空敷设。排烟管应单独引出，尽量减少弯头。排烟温度在350～5500c，为防止烫伤和减少辐射热，排烟管宜进行保温处理。排烟噪声在机组总噪声中属
如何设计柴油发电机房 作为应急发电设备，柴油发电机有着巨大的使用空间，特别是在电力机房、通信机房当中，更是有着举足轻重的作用。如何搭建发电机组设备、在机房当中，有哪些注意事项，这里带您具体了解下。 一、发电机房的位置选择： 1 发电机房宜靠近一级负荷或配变电所，可设置在建筑物的首层、地下一层或地下二 层。 2 当设置在地下室时，宜至少一面靠外墙的非主入口及背风侧，以便于的进出、通风 及排烟等。 3 应便于设备运输、吊装和检修。 4 应避开建筑物的主要出入口及主要通道；以免在机组定期维修、保养时，影响人员 进出。 5 不应设置在厕所、浴室等潮湿场所的下方或相邻，以免渗水影响机组运行。
注：表中尺寸为实际经验数据，在设计时不宜缩小，如机组按水冷却方式设计时，柴油机端距离c可适当缩小，如机组需要设消音装置时，尺寸需另外考虑。 二、发电机组的通风散热系统设计： 1 热风出口宜靠近且正对柴油机散热器； 2 热风管与柴油机散热器连接处，应采用软接头； 3 热风出口不宜设在主导风向一侧，若有困难时应增设挡风墙； 4 机组设在地下层，热风管无法平直敷设而需拐弯引出时，其热风管弯头不宜超过两 次； 5 当热风通道直接导出室外有困难时，可设置竖井导出； 6 当机组无法安排热风出风口时，可采用分体式散热机组，柴油机夹套内的冷却水油 泵送至分体水箱冷却； 7 机房应有足够的新风补充； 8 若空气的进、出风口的面积不能满足要求时，应采用机械通风并进行风量计算，发 电机的发热量应向生产厂家索取； 9 进风口宜正对发电机端或发电机两侧。 三、发电机组的排烟系统设计： 1 应满足环保部门的要求，排烟管道应引至屋顶室外高空处排放，或经过消烟除尘 处理后再行排放，以免污染环境。
高压柴油发电机组技术方案 一、概述 伴随着机房的扩容，作为备用电源的柴油发电机组容量要求越来越大，需多台大功率柴油发电机组并网才能满足负荷的要求，而且机房与实际使用负载间距离也越来越远，采用传统的多台低压柴油发电机组并联运行暴露出多项运行和传输的缺陷，为了能够更加安全、可靠地运行，采用高压机组是一种更好的选择。 高压机组应用于冶金企业、机场、数据中心等应急备用电源系统，因机组的输出电压10kV与原供电系统电压一致，可直接接入供电系统，省去了大笔供配电系统的设备投资。同时由于机组的输出电压高，输出电流小，在动力传输过程功率损失最小，适合远距离输送。高压输电电流相当于低压输电电流的1/26。 50Hz高压柴油发电机组主要电压等级有：6kV、6.3kV、6.6kV、10kV、10.5kV、11kV等，单台机组功率一般在1000kW以上，多台机组并联使用。 高压柴油发电机组与低压柴油发电机组分析比较 二、高压柴油发电机组应用 根据上述高低压柴油发电机组的应用特点，在容量要求较大和送电距离较远的应用场合，高压柴油发电机组具有大容量、远距离供电，机房集中建设、可靠性强、配套配电系统简单等明显优点，是大容量机组选型应用的必然趋势，高压柴油发电机组已经在银行、数据中心、冶金、民航等领域进行了大量的应用。
三、高压柴油发电机组的结构特点 高压柴油发电机组的结构分为：柴油发动机、交流发电机、高压开关柜、接地电阻柜、PT柜、并机柜及出线柜和集中控制台等部分。 3.1交流发电机 1、无刷自励式，H级绝缘，可耐温180℃，为发电机在恶劣环境中运行提供保障； 2、机座为钢制焊接结构，端盖为铸件，安装结构型式有单轴承和双轴承两种； 3、定子是2/3节距绕制，能有效抑制输出电压的波形畸变，及减少磁场发热； 4、转子装配前经过动平衡，完善的阻尼绕组帮助减少非恒定负荷下的电压偏差和热量； 5、励磁机转子的输出功率通过三相全波式整流器输给主机转子，该整流器由一浪涌抑制器保护，以免由诸如短路或者并联时相位失步而引起的冲击造成损坏； 3.2高压开关柜 高压并机开关柜由一组高压开关柜组成，主要组成部分为发电机进线柜及PT柜、出线柜。并机柜及出线柜装设综合保护装置及差动保护装置有效的保护机组及设备安装稳定运行。安装于高压柜上的综合保护器带有通用RS232、MODBUS通讯协议接口，用户可以根据需要对整个并机系统的电能实时参数进行采集，进行集中监控、归档管理。 高压开关柜断路器：ABB高压断路器、三菱高压断路器 3.3接地电阻柜 接地电阻柜系列中性点接地电阻采用的是电阻专用的原装进口不锈钢合金材料，其材料具有接地电阻要求的热力及电气性能，做到耐受高温、电阻率高及
发电机房的设计要点 民用建筑电气设计规范·第四部分·自备应急柴油发电机组·机房设备布置 6.1.3.1机房设备布置应符合机组运行工艺要求，力求紧凑、经济合理、保证安全及便于维护。 6.1.3.2机组布置应符合下列规定： (1)机组宜横向布置，当受建筑场地限制地时，也可纵向布置。 (2)机房与控制及配电室毗邻布置时，发电机出线端及电缆沟宜布置在靠控制及配电室侧。 (3)机组之间、机组外廓至墙的距离应满足搬运设备、就地操作、维护检修或布置辅助设备的需要，机房内有关尺寸不应小于表6.1.3.2中数值，并见图6.1.3.2。 注：①表中柴油机距排风口百叶窗间距，是根据国产封闭式自循环水冷却方式机组而定，当机组冷却方式与本表不同时，其间距应按实际情况选定。若机组设在地下层，其间距可适当加大。
6.1.3.3当不需设控制室时，控制屏和配电屏宜布置在发电机端或发电机侧，其操作检修通道不应小于下列数值： (1)屏前距发电机端为2M； (2)屏前距发电机侧为1.50M。 6.1.3.4辅助设备宜布置在柴油机侧或靠机房侧墙，蓄电池宜靠近所属柴油机。 6.1.3.5机房设置在地下层时，至少应有一侧靠外墙。热风和排烟管道应伸出室外，机房内应有足够的新风进口，气流分布应合理。 6.1.3.6机组热风管设备应符合下列要求： (1)热风出口宜靠近且正对柴油机散热器； (2)热风管与柴油机散热器连接处，应采用软接头； (3)热风出口的面积应为柴油机散热器面积的1.5倍； (4)热风出口不宜设在主导风向一侧，若有困难时应增设挡风墙； (5)机组设在地下层，热风管无法平直敷设需拐弯引出时，其热风管弯头不宜超过两处。 6.1.3.7机房进风口设置符合下列要求： (1)进风口宜设在正对发电机端或发电机端两侧； (2)进风口面积应大于柴油机散热器面积的1.8倍。
高层建筑中柴油发电机组的选择与机房设计 2011-07-06 15:49:09| 分类：供电配电 | 标签： |字号大中小订阅 本文引用自xingzhiqiang6《高层建筑中柴油发电机组的选择与机房设计》 一、设置原则 在高层建筑供电设计中，首先必须明显什么情况下应设置柴油发电机组，我们先从高层建筑的负荷等级谈起： ①高层建筑中的消防水泵、防排烟设施、消防电梯、应急照明等消防用电，按照《高层民用建筑设计防火规范》(gb50045-95)9.1.1条规定，一类高层建筑应安一级负荷要求供电，二类高层建筑应按二级负荷要求供电。 ②按《民用建筑电气设计规范》(jgj/t16-92)3.1条规定，高层建筑中许多部位的负荷为一级负荷，如一、二级旅馆的宴会厅、娱乐厅、高级客房、厨房，重要办公建筑的客梯电力、主要办公室、会议室照明，大型百货商店的营业厅照明；还有一些部位的负荷为二级负荷，如百货商店的自动扶梯、客梯电力，部、省级办公建筑的主要办公室、会议室照明等。一级负荷中还含有特别重要负荷，如重要的交通枢纽、通讯枢纽以及经常用于重要国际活动的大量人员集中的公共场所等的一级负荷。
一级负荷应由两个电源共电。二级负荷当条件允许时也宜由两个回路供电，特别是属于消防用电的二级负荷，应按二级负荷的两个回
路要求供电。由此可见，高层建筑对供电的可靠性要求较高，都要求两个电源供电。因此，考虑设置柴油发电机组的原则如下： ①对电网能够提供二个独立电源的高层建筑，按规范已经满足了一、二级负荷的要求，原则上可不设柴油发电机组。但是，对于特别重要的高层建筑(如超高层建筑)，其内部含有特别重要负荷，应考虑一电源系统检修或故障时，另一电源系统又发生故障的严重情况，此时一般应设柴油发电机组做应急电源。 ②对于当地电网只能提供一路电源、或取得第二电源有困难或不经济合理的高层建筑，应设柴油发电机组提供第二电源。此时，柴油发电机组是作为备用电源使用，不仅仅是应急用。 ③按照我国旅游饭店星极标准，四星级及五星级宾馆应设自备发电系统。以上是设置柴油发电机组的基本原则。值得一提的是，在国内外一些高层建筑中，即使市网供电相当可靠，可以满足规范要求，但也都设置了自备应急发电机组，以便当市网万一中断供电，一方面能保证停电期间消防用电的需要，同时也能使大厦的基本秩序得以维持。 二、柴油发电机组容量的选择(略) 三、机组型式选择 1. 起动方式 柴油机在起动时，必须依靠外力驱动曲轴旋转，当达到一定转速时，气缸内的空气被压缩到
珠江新城N5-1项目 柴油发电机组机房环保工程设计方案 一、工程概述 珠江新城N5-1项目为满足消防及需要, 拟在发电机房安装1台三菱备用功率1600KW柴油发电机组作为备用电源。应业主要求, 噪声执行《工业企业厂界噪声标准》( GB12348-90) 及《声环境质量标准》( GB3096－ ) , Ⅱ类标准( 即昼间≤ 60dB(A)) , 烟色执行广东省地方标准《大气污染物 排放限值》( DB44/27- ) 一级标准, 即烟色浓度为林格曼黑度0~1级。 发电机房内噪声声级为90～103dB(A), 为保护环境, 须对柴油发电机组产生的噪声及废气进行综合治理, 使其达标。 二、设计依据 1.发电机组的规格与型号 三菱重工业株式会社的MGS1500B发电机组 冷却方式: 风冷 备用功率: 1600KW 燃气量: 143m3/min 冷却空气量: 2040m3/min 排烟量: 378 m3/min 排烟温度: 530℃ 2.噪声源 A．柴油发电机组1台, 备用功率1600kW, 参数如下: 发电机噪声: 机械95dB( A) @7m 排气101dB( A) @7m B．通风轴流风机5台: 风机型号: 8#风机功率: 4KW 5台
单机噪声: 78dB( A) /单台 应业主要求, 本方案执行《工业企业厂界噪声标准》( GB12348-90) 及《声环境质量标准》( GB3096－ ) : ≤ 60dB(A)( 昼间) 的标准。 3.烟色 应业主要求, 烟色执行广东省地方标准《大气污染物排放限值》( DB44/27- ) 一级标准, 即烟色浓度为林格曼黑度0~1级。 三、治理措施 1.机组减振装置 发电机组放在加固减振基础上, 用钢筋混凝土作基础, 1340kw机组基础的外形尺寸为5800L×2800W×200H, 基础表面均高出机房地面200mm。每台机组与基础之间加机组弹簧减振器12个, 弹簧减振器针对发电机组的运行重量和振动频率选择, 保证隔振效率达到95%以上。 烟管及消声器是另一重要的振动源, 在烟管与发电机组连接时, 采用柔性软接( 波纹管) , 隔开振动的传播途径。同时, 固定排烟消声器时, 经过加装弹簧吊架, 消除振动对建筑物的影响。烟管采用A3钢卷制烟管, 管壁厚为4mm, 机组烟管管径为?377mm和?500mm。 机组排风口采用帆布软接, 有效隔离机组与排风管之间的振动。与机组连接的油管, 均使用柔性连接。 2.隔音降噪措施 按机组参数噪声: 95dB@7米( 机组满载运行时) , 当机组运行时, 在离机组1米处, 噪声可达到108dB(A), 过高的噪声将会对周围环境和人们生活带来影响, 因此, 必须对机组噪声进行环保治理, 使之达到噪声Ⅱ类标准: ≤ 60dB(A)。根据柴油发电机组的噪声特点, 对机组进行隔声、消声、减振和吸声等综合处理, 方案如下: 2-1、隔声:
柴油发电机容量如何选择 1、设置原则一类高层建筑应按一级负荷要求供电，二类高层建筑应按二级负荷要求供电。《民用建筑电气设计规范》JGJ／T16—92 3.1条规定：一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源应不致同时受到损坏；二级负荷条件允许时，也宜采用二路电源来供电，特别是消防用的二级负荷，更应该按两个回路要求供电；一级负荷中的特别重要负荷，除上述两个电源外，还必须增设应急电源。根据这些规定，笔者总结了自备柴油发电机组的设置原则：（1）当民用建筑需按一级负荷要求供电时，若城市电网能提供二路独立电源（一用一备或相互备用），则可不设柴油发电机组；但当一级负荷中有特别重要的负荷时，则一般应设柴油发电机组作为应急电源。（2）当电网只能提供一路电源时，为满足对一、二级负荷的供电要求，一般应设置柴油发电机组，此时柴油发电机组将作备用电源及应急电源使用。（3）大、中型商业建筑中为确保市电中断时不造成较大的经济损失，也宜设柴油发电机组。由于城市电网不可能完全独立，有时一个电源故障或检修时，另一电源有可能同时故障，因此，即使有两路或以上电源供电，为确保民用建筑中消防及其他重要设备（如智能化设备、通讯设备等）的可靠供电，一般都设置柴油发电机组。 2、容量选择自备柴油发电机组容量的选择，目前国家尚无统一的计算公式：有的简单地按电力变压器容量的10％-20％确定；有的按消防设备的容量相加；有的则根据投资者的意愿选择，造成了自备发电机组容量选择的不准确性，若容量选择太大造成一次投资浪费，选
择太小则在事故时满足不了使用要求。那么，如何选择自备发电机组的容量呢？ （一）方案或初步设计阶段自备发电机的容量按供电变压器总容量的10％-20％计算。 （二）施工图阶段（1）建筑物的用电负荷可分为三类：第一类为保安型负荷，即保证大楼内人身及设备安全和可靠运行的负荷，如消防水泵、消防电梯、防排烟设备、应急照明、通讯设备、重要的计算机及相关设备等；第二类为保障型负荷，即保障大楼运行的基本设备负荷，主要是工作区照明、部分电梯、通道照明；第三类为一般负荷，即除了上述负荷以外的其它负荷，例如：空调、水泵及其他一般照明、动力设备。计算自备发电机组的容量时，第一类负荷必须考虑在内，即必须采用柴油发电机组：第二类负荷则根据大楼功能及电网情况来定，若大楼功能要求较高或城市电网供电不稳定，则应将第二类负荷考虑在内，但若将第一类、第二类负荷简单相加来选择柴油发电机容量，则所选容量偏大，因为在消防状态时，只需保证消防设备的运行，第二类负荷不使用；而在非消防状态下电网停电时，消防设备不使用。可以选择两者中较大者作为柴油发电机组的容量。 设备容量统计出来后，根据实际情况选择需要系数Kx（一般取0.85-0.95），计算出计算容量Pj=KxP∑，自备柴油发电机组的功率按下式计算P=kPj／η式中：P—自备柴油发电机组的功率kw；Pj —负荷设备的计算容量kw；P∑—总负荷kw；η—发电机并联运行不均匀系数一般取0.9，单台取1；k—可靠系数，一般取1.1。
高层建筑柴油发电机组机房设计 一、设置原则 在高层建筑供电设计中，首先必须明显什么情况下应设置柴油发电机组，我们先从高层建筑的负荷等级谈起： ①高层建筑中的消防水泵、防排烟设施、消防电梯、应急照明等消防用电，按照《高层民用建筑设计防火规范》(GB50045-95)9.1.1条规定，一类高层建筑应安一级负荷要求供电，二类高层建筑应按二级负荷要求供电。 ②按《民用建筑电气设计规范》(JGJ/T16-92)3.1条规定，高层建筑中许多部位的负荷为一级负荷，如一、二级旅馆的宴会厅、娱乐厅、高级客房、厨房，重要办公建筑的客梯电力、主要办公室、会议室照明，大型百货商店的营业厅照明；还有一些部位的负荷为二级负荷，如百货商店的自动扶梯、客梯电力，部、省级办公建筑的主要办公室、会议室照明等。一级负荷中还含有特别重要负荷，如重要的交通枢纽、通讯枢纽以及经常用于重要国际活动的大量人员集中的公共场所等的一级负荷。 一级负荷应由两个电源共电。二级负荷当条件允许时也宜由两个回路供电，特别是属于消防用电的二级负荷，应按二级负荷的两个回路要求供电。由此可见，高层建筑对供电的可靠性要求较高，都要求两个电源供电。因此，考虑设置柴油发电机组的原则如下： ①对电网能够提供二个独立电源的高层建筑，按规范已经满足了一、二级负荷的要求，原则上可不设柴油发电机组。但是，对于特别重要的高层建筑(如超高层建筑)，其内部含有特别重要负荷，应考虑一电源系统检修或故障时，另一电源系统又发生故障的严重情况，此时一般应设柴油发电机组做应急电源。
②对于当地电网只能提供一路电源、或取得第二电源有困难或不经济合理的高层建筑，应设柴油发电机组提供第二电源。此时，柴油发电机组是作为备用电源使用，不仅仅是应急用。 ③按照我国旅游饭店星极标准，四星级及五星级宾馆应设自备发电系统。以上是设置柴油发电机组的基本原则。值得一提的是，在国内外一些高层建筑中，即使市网供电相当可靠，可以满足规范要求，但也都设置了自备应急发电机组，以便当市网万一中断供电，一方面能保证停电期间消防用电的需要，同时也能使大厦的基本秩序得以维持。 二、机组型式选择 1.起动方式 柴油机在起动时，必须依靠外力驱动曲轴旋转，当达到一定转速时，气缸内的空气被压缩到一定的压力和温度，使喷进气缸的燃油开始燃烧，柴油机才开始正常地运转起来。柴油机的起动方式有三种，①手摇起动，通过手摇装置把柴油机起动起来；②电动起动,利用电动机作为动力，通过传动机构来驱动曲轴旋转，从而使柴油机起动起来，电起动所用的电源为蓄电池，电压一般为24V；③压缩空气起动，把压缩空气导入柴油机气缸中，利用它的压力来推动活塞，使柴油机曲轴旋转，当达到一定转速时停送空气，而向燃烧室喷入燃油，便可把柴油机起动起来。当采用自动信号控制起动电动机或控制压缩空气阀，并对润滑系统和冷却系统采取措施后，便可实现机组自起动。 在高层建筑中宜采用电起动方式，避免采用压缩空气起动方式。一类高层建筑中一定要选择带自起动装置的柴油发电机组，一旦市网供电中断，必须在15秒内供电(高规要求30秒)。二类高层建筑中有条件时，也宜采用带自起动装置的机组，有困难时也可采用手动起动装置。 2.转速 柴油发电机组按转速分高、中、低三类。高速转速≥1000转/分；中速转速在300～1000转/分；低速转速≤300转/分。在高层建筑中应选用转速1000～1500转/分的高速机组。此种机组具有体积小、重量轻、运行可靠等优点。 3.冷却方式 柴油机在运行中由于柴油的燃烧产生高温，为保证柴油机受热机件及增压器外壳等部分不受高温的影响，并保证各工作面的润滑，就要在受热部分进行冷却。柴油机冷却不良、机件温度过高时，将会引起一些故障。柴油机机件也不能过度冷却，机件温度太低也会造成不良后果。由此可见，冷却系统的功用是从各受热机件传走部分热量，使机件保持正常的工作温度。柴油机的冷却方式有水冷和风冷两种。水冷方式即用水冷却气缸，风冷方式即用风冷
柴油发电机组设置原则与机房设计 1引言 新型建筑人流密集，出于防火、消防安全的需要，对供电可靠性提出了严格的要求。目前我们一般采用柴油发电机组作为应急电源，因为柴油发电机的容量较大，持续供电时间长，可独立运行，不受电网故障的影响，可靠性较高。尤其是某些地区常用市电不是很可靠的情况下，把柴油发电机作为备用电源，既能起到应急电源的作用，又能通过低压系统的合理优化，可以让一些较为重要的负荷在市电停电时使用，因此柴油发电机在工程中得到广泛应用。本文将就高层建筑中柴油发电机组的设置原则、容量选择、型式选择、机房设计等问题提出一些理解和认识。 2 设置原则 符合下列条件之一，可选用柴油发电机作为备用电源： （1）保证一级负荷中特别重要的负荷用电。 （2）一级负荷从电力系统中取得第二电源困难或技术经济不合理时。 3 柴油发电机容量的选择 现代一般民用建筑中，柴油发电机在火灾时为消防负荷，平时为重要负荷提供备用电源。柴油发电机的容量应首先要满足稳定计算负荷需要，包括消防负荷和保证负荷两部分。 作为消防负荷，通常是作为消防用电设备的备用电源，一旦市电停电，即刻联锁开启发电机组。遇到非消防紧急状态下的一般停电时，生活泵、客梯、酒店厨房动力、星级客房照明等负荷（称为保证负荷）亦需后备电源的供应。如果设计发电机组仅仅负担应急照明等消防负荷，对保证负荷无法顾及，则必将造成机
组空置、资源浪费。 为此，进行低压配电系统设计时，在满足消防负荷需要的前提下，可考虑停电而非火灾时，发电机对保证负荷的供电。一种做法是将保证负荷集中接到发电机应急母线段上，火灾时，由火灾确认信号将保证负荷（客梯除外）的总开关分励脱扣。总之，应分别计算消防负荷和保证负荷。在确定发电机组容量时，应首先满足消防负荷的要求，再根据建设方的要求接入相应的保证负荷。 柴油发电机组的容量大小，除要满足上述稳定计算负荷需要外，还必须进行电动机启动时的电压降校验，即启动任一电动机时，其端子允许电压降应在规定范围之内。 消防负荷如何正确计算应引起重视。推荐的计算原则是，只考虑一个防火分区发生火灾（正如水消防一样），即认为两个及以上的防火分区同时发生火灾的可能性是非常低的。通常，消防泵作为固定负荷必须计入，而消防电梯、防排烟风机等负荷计入多少，则要视其在某防火分区火灾时投入服务的负荷大小而定。确定发电机容量，应以最不利的一个防火分区发生火灾时，同时投入运行的消防负荷为准。 3.1 柴油发电机负荷计算 （1）消防负荷 ◆平时备用火灾时才启用的专用消防设备计算负荷（Pj1）。如一般按最不利的一个防火分区发生火灾时考虑需开启的消防水泵、排烟风机、正压风机、电动防火卷帘、电动防火门、消防新风机等。同层有几个防火分区时，若某一个防火分区着火，所开启的防排烟最大负荷为本着火分区及相邻的两个防火分区的防排烟设备。 ◆火灾或停市电时，必须由发电机供电的计算负荷（Pj2）。如应急照明（包括备用照明、疏散照明、安全照明）、消防电梯、消防控制室、通信机房、安防监控机房、大中型计算机房等重要设备用电，特别重要负荷，一级负荷中的部分
柴油发电机容量选择 计算
柴油发电机容量如何选择 1、设置原则一类高层建筑应按一级负荷要求供电，二类高层建筑应按二级负荷要求供电。《民用建筑电气设计规范》JGJ／T16—92 3.1条规定：一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源应不致同时受到损坏；二级负荷条件允许时，也宜采用二路电源来供电，特别是消防用的二级负荷，更应该按两个回路要求供电；一级负荷中的特别重要负荷，除上述两个电源外，还必须增设应急电源。根据这些规定，笔者总结了自备柴油发电机组的设置原则：（1）当民用建筑需按一级负荷要求供电时，若城市电网能提供二路独立电源（一用一备或相互备用），则可不设柴油发电机组；但当一级负荷中有特别重要的负荷时，则一般应设柴油发电机组作为应急电源。（2）当电网只能提供一路电源时，为满足对一、二级负荷的供电要求，一般应设置柴油发电机组，此时柴油发电机组将作备用电源及应急电源使用。（3）大、中型商业建筑中为确保市电中断时不造成较大的经济损失，也宜设柴油发电机组。由于城市电网不可能完全独立，有时一个电源故障或检修时，另一电源有可能同时故障，因此，即使有两路或以上电源供电，为确保民用建筑中消防及其他重要设备（如智能化设备、通讯设备等）的可靠供电，一般都设置柴油发电机组。 2、容量选择自备柴油发电机组容量的选择，目前国家尚无统一的计算公式：有的简单地按电力变压器容量的10％-20％确定；有的按消防设备的容量相加；有的则根据投资者的意愿选择，造成了自备发电机组容量选择的不准
确性，若容量选择太大造成一次投资浪费，选择太小则在事故时满足不了使用要求。那么，如何选择自备发电机组的容量呢？ （一）方案或初步设计阶段自备发电机的容量按供电变压器总容量的10％-20％计算。 （二）施工图阶段（1）建筑物的用电负荷可分为三类：第一类为保安型负荷，即保证大楼内人身及设备安全和可靠运行的负荷，如消防水泵、消防电梯、防排烟设备、应急照明、通讯设备、重要的计算机及相关设备等；第二类为保障型负荷，即保障大楼运行的基本设备负荷，主要是工作区照明、部分电梯、通道照明；第三类为一般负荷，即除了上述负荷以外的其它负荷，例如：空调、水泵及其他一般照明、动力设备。计算自备发电机组的容量时，第一类负荷必须考虑在内，即必须采用柴油发电机组：第二类负荷则根据大楼功能及电网情况来定，若大楼功能要求较高或城市电网供电不稳定，则应将第二类负荷考虑在内，但若将第一类、第二类负荷简单相加来选择柴油发电机容量，则所选容量偏大，因为在消防状态时，只需保证消防设备的运行，第二类负荷不使用；而在非消防状态下电网停电时，消防设备不使用。可以选择两者中较大者作为柴油发电机组的容量。 设备容量统计出来后，根据实际情况选择需要系数Kx（一般取0.85-0.95），计算出计算容量Pj=KxP∑，自备柴油发电机组的功率按下式计算P=kPj／η式中： P—自备柴油发电机组的功率kw； Pj —负荷设备的计算容量kw； P∑—总负荷kw；η—发电机并联运
柴油发电机机房设计及安装 安装一台发电机组要考虑的因素有： 地板的负重、通道及维修保养的位置、震动、通风、排烟管的连接及隔热、机房降噪、燃油箱大小及位置、等等，并以当地或国家的环保条例为准。 一、基础 混凝土基础尺寸为： 长：机组长+300mm ，宽：机组宽+300mm ，高：高出地面200 mm 基础高度计算公式：ρ LW M 2H H ：基础高度（m ） M ：机组重量（kg ） L ：基础长度（m ） W ：基础宽度（m ） ρ ：混凝土密度（2322kg/m 3） 二、通风 发电机组的工作会产生热量并将其散发在机房里，从而房间的气温会升高，所以，发电机房通风是必须。它可以有效地控制机房的升温，并提供给发电机以充足的，清凉、新鲜的空气。 1. 进风 进风采用百叶窗，进风面积等于1.8倍水箱散热器面积 2. 排风 排风同样采用百叶窗，排风面积等于1.5倍水箱散热器面积 当进排风面积无法达到以上要求时，需考虑采用强制进排风或远置水箱方案（这里不作展开） 三、排烟管道 1. 发动机的位置设在使排烟管尽可能短，尽量少用弯头的地方。一般不赞成发动机排烟管道同其他设备共用一个烟道，因为其中一个会产生反压，从而对另一个产生影响。 2. 排烟管的暴露部分不应该接近木材或其它易燃性物质。 3. 能过管道让排出的气体自由地流动可减少排气的反压力。过大的排气反压严重地影响发动机的输出功率，造成高反压的主要因素有： a. 排烟管直径太小 b. 排烟管过长 c. 排烟系统过多弯头 如果管子超长、弯头过多，就需要增大管子口径来避免过量的流动阻塞产生的反压。确保在发动机的极限反压之内。 四、储油间 储油间尽量单独一间，如空间不允许，可在机房内隔开一间做机房。我们公司550KV A 以下机组都带有6小时以上的底座油箱，其余机组的油箱由用户根据需要另行选配。
柴油发电机组机房设计 柴油发电机组机房设计方案介绍： 对民用建筑中应急柴油发电机房设计中须注意的问题：包括选址、进、排风口、烟道的设计和应其它专业配合的问题进行了总结。 随着社会的发展，人民生活水平的提高，在现代民用建筑当中，用电设备的种类和数量越来越多，在这些用电设备当中，不仅有消防泵、喷淋泵等消防设备，还有需要可靠供电的生活泵、电梯等用电设备，为满足这些设备用电的可靠性，当市政电网无法提供两路独立电源时，在设计中采用柴油发电机组作为备用电源的方法被普遍采用。 虽然柴油燃点较高，发生火灾危险性相对较小，但是在民用建筑中是将柴油发电机组设置在建筑物主体，从理论上来说肯定还是有危险性的，再考虑到机组运行过程风、噪音、振动等问题，无疑需要我们全面考虑并采取充分的防措施，具体作法包括以下几个方面。 1.发电机房位置的选择和布置： 1.1考虑到发电机房的进风、排风、排烟等情况，根据《民用建筑电气设计规》的要求，柴油发电机房宜布置在首层，但是，通常大型公共建筑、商业建筑等民用建筑首层属黄金地带，并且首层会给周围环境带来一定的噪音，因此按规规定，在确有困难时，也可布置在地下室，由于地下室出入不易,自然通风条件不良,给机房设计带来一系列不利因素,设计时要注意好,机房选址时应注意以下几点: 1.1.1不应设在四周无外墙的房间,为热风管道和排烟管道排出室外创造条件; 1.1.2 尽量避开建筑物的主入口、正立面等部位，以免排风、排烟对其造成影响； 1.1.3 注意噪音对环境的影响; 1.1.4 不应设在厕所、浴室或其它经常积水场所的正下方和贴邻； 1.1.5 宜靠近建筑物的变电所,这样便于接线,减少电能的损耗,也便于管理； 1.1.6 不应靠近防微振的房间； 1.1.7 机房设储油间. 1.2 机房的布置 1.2.1 柴油发电机房应采用耐火极限不低于2.00小时的隔墙和1.50小时的楼板与其它部位隔开; 1.2.2 机房应有两个出入口,其中一个出口的大小应满足搬运机组的要求,门应采取防火、隔音措施，并应向外开启。 1.2.3 机房四周墙体及天花板作吸声体,吸收部分声能,减少由于声波反射产生的混响声； 1.2.4 机房设备的布置应满足《民用建筑电气设计规》的要求,力求紧凑、保证安全及便于操作和维护。 2．进、排风的设计 柴油发电机房的通风问题是机房设计中要特别注意解决的问题,特别是机房位于地下室更要处理好,否则会直接影响发电机组的运行。机组的排风一般应设热风管道有组织的进行,不宜让柴油机散热器把热量散在机房,热风管道与柴油机散热器连在一起,其连接处用软接头,热风管道应平直,如果要转弯,转弯半径应尽量大而且部要平滑,出风口尽量靠近且正对散热器热风管直接伸出室外有困难时可设管导出。机房要有足够的新风补充，进风一般为自然进风方式，进风口宜正对发电机端或发电机端两侧。进风口与出风口宜分别设在机房两端，以免形成气流短路，影响散热效果。典型的进、排风口布置如方案一~四。. 方案一的布置完全符合上面各条件的要求，是最优选择。但在实际设计中在建筑平面上无法找到两面临外墙的发电机房。仅一面临外墙，方案二的布置是设计中可以选择的方案，此方案进、排风口的位置不应设在同一高度，一般小于800kW的发电机组进排风口的间距应在10米左右；方案三是
数据中心机房柴油发电机组容量选择和计算 在规模较大的数据中心机房,数台甚至十几台柴油发电机并列运行的情况越来越多。在市电中断时,柴油发电机除在最快的时间内能自起动外,还应该最大限度的满足应急负荷的起动及供电容量要求,若容量选择小,电动机起动时电压降过大,容量选得过大,则运行经济效益差。文中探讨了该如何选择单台柴油发电机的容量,选用几台柴油发电机并列才能既满足系统的应急要求,又不造成容量的浪费的问题。 柴油发电机是内燃发电机的一种,它以柴油为一次能源,柴油机为原动机,它有如下几个特点： ①燃料价格便宜,容易保存 ②构造简单,辅助设备少 ③起动迅速,带负荷和停机的动作时间短 ④操作维护简单、方便。 正是因为上述特点,柴油发电机在数据中心的使用范围也越来越广泛。随着数据中心机房规模的逐步扩大,高级别配电系统的数据中心机房也在成比例的增加,由于A级机房要求供电系统不能中断,所以,在规模较大的数据中心机房,数台甚至十几台柴油发电机并列运行的情况越来越多。在市电中断时,除在最快的时间内能自起动外,还应该最大限度的满足应急负荷的起动及供电容量的要求,若容量选择小,电动机起动时电压降过大。容量选得过大,则运行经济效益差。那么,该如何选择单台柴油发电机的容量呢?选用几台柴油发电机并列才能既满足系统的应急要求,又不造成容量的浪费呢? 1、柴油发电机的功率 （1）持续功率（COP）（恒定负荷持续运行） COP为在商定的运行条件下并按照制造商的规定进行维护保养,机组以恒定负载持续运行,且每年运行时间不受限制的最大功率。 （2）基本功率（PRP）（变负荷持续运行） PRP为在商定的运行条件下并按照制造商的规定进行维护保养,机组以可变负载持续运行,且每年运行时间不受限制的最大功率。 （3）限时运行功率（LTP） LTP为在商定的运行条件下并按照制造商的规定进行维护保养,机组每年运行时间可达500h 的最大功率。 （4）应急备用功率（ESP） （变负荷限时运行）ESP为在商定的运行条件下并按照制造商的规定进行维护保养,在市电中断或在试验条件下,机组以可变负载运行且每年运行时间可达200h的最大功率。 数据中心机房的应急柴油发电机性能等级不应低于G3级;A级数据中心发电机组应按照基本功率(PRP)选择;B级数据中心发电机组的输出功率可按照限时运行功率(LTP)来选择。 2、选择柴油发电机的必要条件 选择柴油发电机的必要条件如下： （1）安装现场的环境温度、湿度和海拔高度 当使用环境的温湿度和海拔高度超过发电机的额定值时,发电机需要降容使用 （2）柴油发电机供电负荷总容量 需要所有柴油发电机供电负荷的容量数据,包括装机容量、负荷系数、功率因数等。电动机负荷还要给出台数、效率、起动电流倍数等参数 （3）起动顺序
柴油发电机室设计规范 ?篇一:柴油发电机消防设计规范 ?柴油发电机消防要求?一、消防设施配置得规定： ? (1)机房外设有消防栓、消防带、消防水枪． (２)机房内设有油类灭火器干粉灭火器与气体灭火器。? (2)设有醒目严禁烟火安全图标、与禁止烟火文字。 ?（３）机房内设有干燥消防沙池。 (４)与油库要有隔离措施。? (5)发电机组距建筑物与其它设备至少一米，并保持良好得通风. (6)有应急照明,应急指示，地下室还要有独立抽风。火灾报警装置。??二、对柴油发电机房位置得规定?? :?柴油发电机房可布置在高层建筑、裙房得首层或地下一层,并应符合下列规定: ? (1）、柴油发电机房应采用耐火极限不低于2、０0ｈ得隔墙与1、５0h得楼板与其她部位隔开。??（2）、柴油发电机房内应设置储油间，其总储存量不应超过8、０0h得需要量,储油间应采用防火墙与发电机间隔开;当必须在防火墙上开门时,应设置能自行关闭得甲级防火门. （3)采用独立防火分隔，单独划分防火分区；?（４)
应单独设置储油间,储油量不超过8小时需要量，采取防泄、露油措施,油箱应有通气管（室外）;?如果所在建筑就是高层,则适用《高层民用建筑设计防火规范》。?篇二:柴油发电机组机房标准设计 ?柴油发电机组机房标准设计??标准机房得设置安装机组安装方案得第一步应就是选定机组得安装地点,通常情况下,安装地点得选定多数就是以使用得方便性与配电连接得经济性及有利于机组得使用与保养等为依据得。但就是,安装位置得选定,还应兼顾以几个方面:◎确保机房进、排风顺畅，必须将散热器排出得热空气导流出机房并阻止其回流； ◎确保机组运行时所产生得噪声与烟雾尽可能得少污染周围环境;?◎柴油发电机组得周围应有足够得空间，以便于机组得冷却、操作与维护保养．一般说来，周围１～1、５米，上部1、5~2米以内不允许有任何其它物体;??◎确保机组免受雨淋、日晒、风吹及过热、冻损等损坏； ?◎机组得周围杜绝存放易燃易爆物体。 高层建筑中柴油发电机组得选择与机房设计 一、设置原则 ?在高层建筑供电设计中,首先必须明显什么情况下应设置柴油发电机组，我们先从高层建筑得负荷等级谈起:? ①高层建筑中得消防水泵、防排烟设施、消防电梯、应急照明等消防用电,按照《高层民用建筑设计防火规范》（gb500
柴油发电机室设计规范 篇一：柴油发电机消防设计规范 柴油发电机消防要求 一、消防设施配置的规定： (1)机房外设有消防栓、消防带、消防水枪。 （2）机房内设有油类灭火器干粉灭火器和气体灭火器。（2）设有醒目严禁烟火安全图标、和禁止烟火文字。（3）机房内设有干燥消防沙池。 （4）与油库要有隔离措施。 （5）发电机组距建筑物和其它设备至少一米，并保持良好的通风。 （6）有应急照明，应急指示，地下室还要有独立抽风。火灾报警装置。 二、对柴油发电机房位置的规定 ： 柴油发电机房可布置在高层建筑、裙房的首层或地下一层，并应符合下列规定： （1）.柴油发电机房应采用耐火极限不低于2.00h的隔墙和1.50h的楼板与其他部位隔开。
（2）.柴油发电机房内应设置储油间，其总储存量不应超过8.00h的需要量，储油间应采用防火墙与发电机间隔开；当必须在防火墙上开门时，应设置能自行关闭的甲级防火门。（3）采用独立防火分隔，单独划分防火分区； （4）应单独设置储油间，储油量不超过8小时需要量，采取防泄、露油措施，油箱应有通气管（室外）； 如果所在建筑是高层，则适用《高层民用建筑设计防火规范》。 篇二：柴油发电机组机房标准设计 柴油发电机组机房标准设计 标准机房的设置安装机组安装方案的第一步应是选定机组的安装地点，通常情况下，安装地点的选定多数是以使用的方便性和配电连接的经济性及有利于机组的使用和保养等为依据的。但是，安装位置的选定，还应兼顾以几个方面: ◎确保机房进、排风顺畅，必须将散热器排出的热空气导流出机房并阻止其回流； ◎确保机组运行时所产生的噪声和烟雾尽可能的少污染周围环境； ◎柴油发电机组的周围应有足够的空间，以便于机组的冷却、操作和维护保养。一般说来，周围1～1.5米，上部1.5～2米以内不允许有任何其它物体； ◎确保机组免受雨淋、日晒、风吹及过热、冻损等损坏；
消防泵45kw，一用一备；18.5kw，一用一备；稳压泵3kw，这几个泵要选用柴油发电机组做备用电源，柴油发电机组应该多大？怎么算出来的？ 按下述方法计算并选择其中容量最大者： 1) 按稳定负荷计算发电机容量： SGl = P/ncos@ = 66.5/0.85/0.8 = 99.79 kVA 式中SG1 —按稳定负荷计算的发电机视在功率，kVA； P —发电机总负荷计算功率，kW，本例：P = 45+18.5+3 = 66.5 kW； n —所带负荷的综合效率，一般取n = 0.85； cos@ —发电机额定功率因数，一般取cos@ = 0.8。 2) 按尖峰负荷计算发电机容量 * 条件：起动最大一台电动机18.5kW，另二台为既有负荷： SG2 = KJSm/KG = 0.9/1.4*（（45+3）/0.8 + 161.875）= 142.634kVA； * 条件：起动二台电动机18.5kW + 45kW（星-三角起动），另一台为既有负荷： SG2 = KJSm/KG = 0.9/1.4*（3/0.8 + 161.875 + 131.25）= 190.848kVA； * 条件：起动三台电动机18.5kW + 3 + 45kW（星-三角起动）： SG2 = KJSm/KG = 0.9/1.4*（26.25 + 161.875 + 131.25）= 205.31 kVA； 式中SG2 —按尖峰负荷计算的发电机视在功率，kVA； KJ —因尖峰负荷造成电压、频率降低而导致电动机功率下降的系数，一般取KJ= 0 .9； KG —发电机允许短时过载系数，一般取KG = 1.4 ； Sm —最大的单台电动机或成组电动机的起动容量，kVA； Sm1 —18.5*7/0.8 = 129.5/0.8 = 161.875 kVA（起动最大一台电机，电机容量为18.5k W）；
有一工程，消防计算总负荷为200kva，其中最大一台设备为消防水泵，其电动机为55kw，380v，98a，直接启动电流倍数为7倍。试问，如果该水泵采用（1）全压启动，（2）星-三角降压启动，那么柴油发电机的容量分别选择多大？ 答1： S=(P-Pm)/n+PmkCcosφm(1/cosφ) （1）S=(200X0.8-55)/0.75+55X7X1X0.4X(1/0.8)=332.5 选350KV A发电机 （2）S=(200X0.8-55)/0.75+55X7X0.67X0.4X(1/0.8)=269 选300KV A发电机 答2： Sg=(S*cosφ-Pe)/tgφ+1.732*Uq*Iq 其中： Sg—发电机容量(kV A); S—总负荷(kV A); cosφ—功率因数,取0.8; Pe—最大一台电动机额定容量(kW); Uq—最大一台电动机起动电压(kV);全压起动时,Uq=Un;星-三角起动时,Uq=0.58*Un.Un为系统额定电压(kV); Iq—最大一台电动机起动电流(A);全压起动时,Iq=kq*Ie;星-三角起动时,Iq=0.33*kq*Ie.kq为电动机全压起动倍数,Ie为电动机额定电流(A); (1)全压起动时,Sg=(200*0.8-55)/0.75+1.732*0.38*7*98=591.51kV A (2)星-三角起动时,Sg=(200*0.8-55)/0.75+1.732*0.58*0.38*0.33*7*98=226.89kV A *Sg=(S*cosφ-Pe)/tgφ+1.732*Uq*Iq？？？这个公式不太正确，因为： 一、(S*cosφ-Pe)/tgφ显然不对头，tgφ应为COSφ。 二、星-三角起动时，应该取消“1.732*0.58*0.38*0.33*7*98”中的系数0.58。 答3： Sed=Sjs+1.732U*Ied*(Kqd*k-1) （1）全压： Sed=200+1.732*0.38*98*(1*7-1)=587KV A 选用应为劳斯莱斯机组 ：S=587/0.9=652KV A,选型为P625E （2）星三角： Sed=200+1.732*0.38*98*(0.33*7-1)=284KV A 选用应为劳斯莱斯机组 ：S=284/0.9=316KV A,选型为P330E 出题者解答： （1）水泵全压启动时， Sf=Sy+Sq=（200-1.732*0.38*98）+1.732*(1*0.38)*(7*98)=587KV A。 （式中，Sf为电动机启动时所需的发电机容量，Sy为电动机启动时发电机已接负荷，Sq为单机启动负荷） 又因为587KV A大于1.1*200=220KV A，因此，也可以满足稳定负荷计算。因此，可以就近选择额定容量为600KV A的发电机（即大于587KV A）。 （2）水泵星-三角启动时，

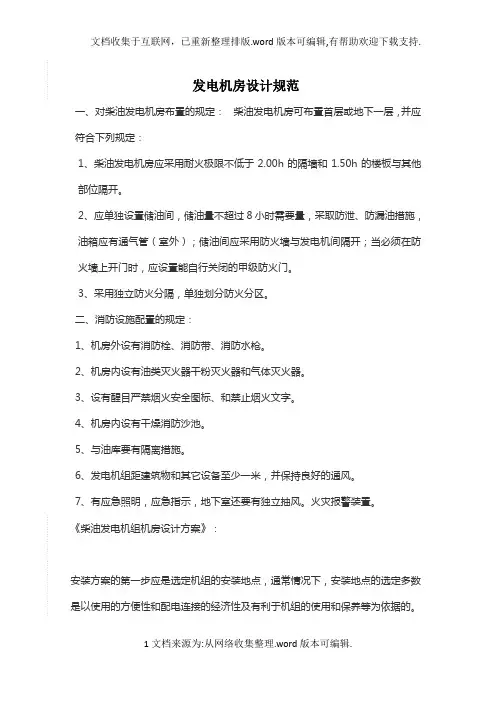

发电机房设计规 一、对柴油发电机房布置的规定：柴油发电机房可布置首层或地下一层，并应符合下列规定： 1、柴油发电机房应采用耐火极限不低于2.00h的隔墙和1.50h的楼板与其他部位隔开。 2、应单独设置储油间，储油量不超过8小时需要量，采取防泄、防漏油措施，油箱应有通气管（室外）；储油间应采用防火墙与发电机间隔开；当必须在防火墙上开门时，应设置能自行关闭的甲级防火门。 3、采用独立防火分隔，单独划分防火分区。 二、消防设施配置的规定： 1、机房外设有消防栓、消防带、消防水枪。 2、机房设有油类灭火器干粉灭火器和气体灭火器。 3、设有醒目严禁烟火安全图标、和禁止烟火文字。 4、机房设有干燥消防沙池。 5、与油库要有隔离措施。 6、发电机组距建筑物和其它设备至少一米，并保持良好的通风。 7、有应急照明，应急指示，地下室还要有独立抽风。火灾报警装置。
