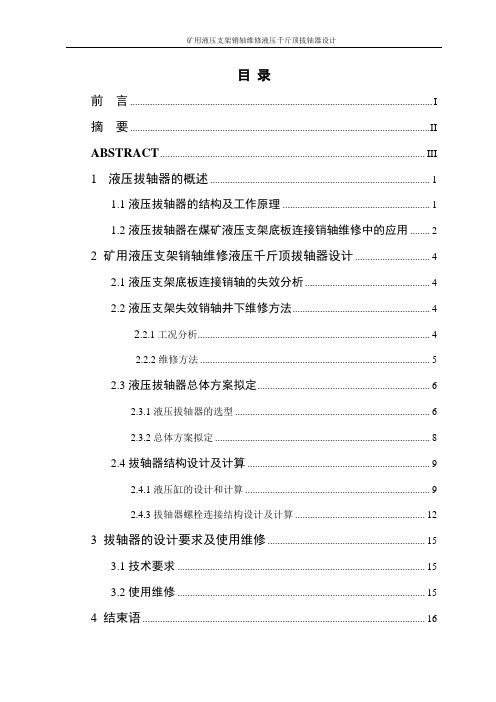

目录

前言........................................................... I 摘要.......................................................... II ABSTRACT...................................................... III 1 液压拔轴器的概述. (1)

1.1液压拔轴器的结构及工作原理 (1)

1.2液压拔轴器在煤矿液压支架底板连接销轴维修中的应用 (2)

2 矿用液压支架销轴维修液压千斤顶拔轴器设计 (4)

2.1液压支架底板连接销轴的失效分析 (4)

2.2液压支架失效销轴井下维修方法 (4)

2.2.1工况分析 (4)

2.2.2维修方法 (5)

2.3液压拔轴器总体方案拟定 (6)

2.3.1液压拔轴器的选型 (6)

2.3.2总体方案拟定 (8)

2.4拔轴器结构设计及计算 (9)

2.4.1液压缸的设计和计算 (9)

2.4.3拔轴器螺栓连接结构设计及计算 (12)

3 拔轴器的设计要求及使用维修 (16)

3.1技术要求 (16)

3.2使用维修 (16)

4 结束语 (17)

致 (18)

参考文献 (19)

前言

随着液压支架设计与制造技术的日益发展,工作阻力越来越大,液压支架全生命周期的产品服务也占据了极其重要的地位,大工作阻力支架铰接轴的拆卸研究,扩展了不同工作阻力支架大修的围,使支架顺利解体,为矿井工作面的不断开采,定期升井,换面继续使用提供了有利的技术保障。

矿生产机械设备中零部件之间多采用销轴联接,由于阻力很大,销轴经常受损,因而就要对这些进行维修,这就需要将损坏的销轴进行拆卸,在销轴拆卸和更换中,专用工具——带锤不但劳动强度大,而且工作安全系数不高。采用液压动力设计的液压拔销器很好的解决了以上问题。液压支架通常分成前梁、顶梁、前后边杆和底座等部件之间采用销轴联接。采煤机的摇臂和机架之间也采用销轴联接。这些销轴有的是主要受力元件,属于易损坏元件,有的联接重要部件,需经常拆卸。

针对液压支架结构件之间的连接销轴,大而长,拔出困难的问题,设计了一种液压拔销器,靠液压力,将销轴从支架结构件中拔出。液压支架是煤矿采煤常用的支护设备,我公司是生产液压支架的专业厂家。液压支架是靠销轴连接的四连杆机构。随着液压支架规格型号越来越大,各个结构部件之间的连接销轴也越来越大,销轴大小由原来的80 × 400 增大到现在的190 ×750,销轴的装配固然麻烦,而销轴的拆卸也是一个非常棘手的问题。针对市场上大型液压支架的需求量日益增大,大型液压支架的生产量相继增大。大型液压支架体积大、重量大,在制造过程中返修、在发货时、在销售到煤矿下井时,都需要将大型液压支架拆开成部件,以方便返修、运输、下井,因此研制一种专门的拔销器来解决支架的拆卸难题,对我厂及国同行各厂都具有重要的现实意义。

矿用液压支架销轴维修液压千斤顶拔销器设计

摘要

针对液压支架结构件之间的连接销轴,大而长,拔出困难的问题,设计了一种液压拔销器,靠液压力,将销轴从支架结构件中拔出。液压支架是煤矿采煤常用的支护设备,销轴的装配固然麻烦,而销轴的拆卸也是一个非常棘手的问题。大型液压支架体积大、重量大,在制造过程中返修、在发货时、在销售到煤矿下井时,都需要将大型液压支架拆开成部件,以方便返修、运输、下井,因此研制一种专门的拔销器来解决支架的拆卸难题。

关键词:销轴;液压支架; 液压拔销器

MINING HYDRAULIC SUPPORT PIN SHAFT REPAIR HYDRAULIC JACK PULL PIN SYSTEM DESIGN

ABSTRACT

For the connection between the hydraulic support pin structure, large and long, pull out a difficult problem, we designed a hydraulic pin puller, by hydraulic pressure, the pin pulled out from the support structure member. Hydraulic support coal mining is common support equipment, although the trouble pin assembly, disassembly and pin is a very difficult problem. Large hydraulic support bulky, heavy, rework in the manufacturing process, at the time of shipment, the sales to go down the coal mine, they all need to stand apart into large hydraulic components to facilitate repair, transportation, go down, so the development of a a special pin puller to solve the problem demolition bracket.

KEYWORDS pin; hydraulic support; hydraulic pin puller

1 液压拔轴器的概述

1.1 液压拔轴器的结构及工作原理

液压拔轴器用于维修孔损坏圆柱形销轴(弯曲变形或铰接)的一种专用装备。液压拔轴器结构如图1-1所示,主要由1千斤顶2支撑架3 法兰盘4 连接螺栓5销轴6 B型销构成。

图1-1 液压拔销器

1 千斤顶

2 支撑架

3 法兰盘

4 连接螺栓

5 销轴

6 B型销

销轴的拔出不同于销轴的装入,销轴装入时,是先将两结构件的孔对正,再将销轴打入,由于销轴孔和销轴外园之间有1㎜的间隙,销轴打入时不需要太大的力,而销轴在拔出时,由于结构件重量大,如ZZ13000支架,光顶梁就有6吨重,结构件压住销轴的一端;另外,由于支架两结构件的不同轴,销轴在拔出时,必须有足够大的动力,考虑到制造厂和用户煤矿都有高压泵站,用高压液压缸作动力可满足我们的需要]1[。

液压拔轴器拔轴时,按照图1-1所示,先将连接螺栓 4通过铰接轴顶端的螺纹孔和铰接轴连接在一起,然后将拔轴器的法兰盘3顶在侧板铰接孔处,伸出活塞杆用销轴5将连接螺栓4和活塞杆连接在一起,用B型销6固定好,千斤顶有杆腔进油,收缩活塞杆,通过千斤顶输出拉力。将铰接轴拔出(该套拔轴器在系统供液压力31.5MPa时,额定拉力约为250kN)]2[。

于销轴长度750㎜,如果采用一次拔出,势必造成液压缸行程很大,从而增大了拔销器的体积和重量,使拔销器在装上和拆下时显得费力,故考虑采用分步拔销方式,

利用液压缸伸出,缩回,再伸出,再缩回来将销轴从结构件中一步一步拔出。

销轴在拔出时,必然有一个力作用在销轴周围的侧板上,欲使拔销器紧贴在侧板上,保证拔销器在拔销时不打滑,拔销器端面应做成活动连接,并在端面上加工有防滑槽,并施加一予紧力,使拔销器紧贴在支架侧板上]3[。液压拔轴器使用时操作步骤如下:

(1)根据产品销轴螺孔大小选择拔销器连接螺栓;

(2)将连接螺栓装在拔销器末端;

(3)将行车或其他起吊装置将拔销器吊起;

(4)将连接螺栓与产品销轴螺孔相连接;

(5)将操纵阀接口与高压软管相接;

(6)搬动操纵阀,推移缸无杆腔进液,有杆腔回液,使支承外套右移;

(7)将操纵阀搬到中位,将支承套中的三根螺杆拉出,并使卡爪端面紧贴支架侧板,并拧紧螺母,使卡爪对侧板施加一预紧力;

与步骤6相反的方向,搬动操纵阀,有杆腔进液,无杆腔回液,这时,推移缸活塞杆及与它相连的外支承套不动,推移缸缸筒相对于活塞杆朝远离销轴的方向移动,销轴在缸筒的带动下被拔出。

1.2 液压拔轴器在煤矿液压支架底板连接销轴维修中的应用

矿生产机械设备中零部件之间多采用销轴联接,由于阻力很大,销轴经常受损,因而就要对这些进行维修,这就需要将损坏的销轴进行拆卸,在销轴拆卸和更换中,专用工具——带锤不但劳动强度大,而且工作安全系数不高。采用液压动力设计的液压拔销器很好的解决了以上问题。液压支架通常分成前梁、顶梁、前后边杆和底座等部件之间采用销轴联接。采煤机的摇臂和机架之间也采用销轴联接]4[。这些销轴有的是主要受力元件,属于易损坏元件,有的联接重要部件,需经常拆卸。

如图1-2所示,支架结构件顶梁、掩护梁、连杆、底座之间的连接靠销轴连接,使支架成为四连杆机构,怎样将装好的销轴从结构件中容易地拔出? 这是我们要研究的课题。

销轴尺寸规格表
