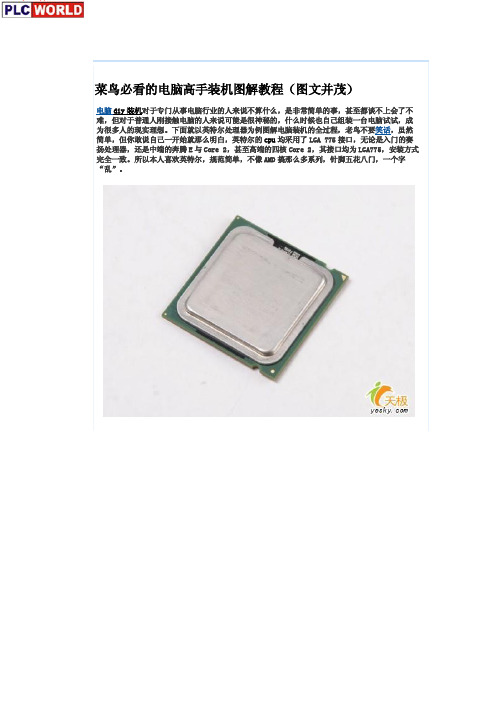

菜鸟必看的电脑高手装机图解教程（图文并茂）
电脑diy装机对于专门从事电脑行业的人来说不算什么，是非常简单的事，甚至都谈不上会了不难，但对于普通人刚接触电脑的人来说可能是很神秘的，什么时候也自己组装一台电脑试试，成为很多人的现实理想。下面就以英特尔处理器为例图解电脑装机的全过程，老鸟不要笑话，虽然简单，但你敢说自己一开始就那么明白，英特尔的cpu均采用了LGA 775接口，无论是入门的赛扬处理器，还是中端的奔腾E与Core 2，甚至高端的四核Core 2，其接口均为LGA775，安装方式完全一致。所以本人喜欢英特尔，规范简单，不像AMD搞那么多系列，针脚五花八门，一个字“乱”。
上图中可以看到，LGA 775接口的英特尔处理器全部采用了触点式设计，与AMD的针式设计相比，最大的优势是不用再去担心针脚折断的问题，但对处理器的插座要求则更高。
这是主板上的LGA 775处理器的插座，大家可以看到，与针管设计的插座区别相当的大。在安装CPU之前，我们要先打开插座，方法是：用适当的力向下微压固定CPU的压杆，同时用力往外推压杆，使其脱离固定卡扣。
压杆脱离卡扣后，我们便可以顺利的将压杆拉起。接下来，我们将固定处理器的盖子与压杆反方向提起。
LGA 775插座展现在我们的眼前。
在安装处理器时，需要特别注意。大家可以仔细观察，在CPU处理器的一角上有一个三角形的标识，另外仔细观察主板上的CPU插座，同样会发现一个三角形的标识。在安装时，处理器上印有三角标识的那个角要与主板上印有三角标识的那个角对齐，然后慢慢的将处理器轻压到位。这不仅适用于英特尔的处理器，而且适用于目前所有的处理器，特别是对于采用针脚设计的处理器而言，如果方向不对则无法将CPU安装到全部位，大家在安装时要特别的注意。
将CPU安放到位以后，盖好扣盖，并反方向微用力扣下处理器的压杆。至此CPU便被稳稳的安装到主板上，安装过程结束
第三步：安装内存条
在内存成为影响系统整体系统的最大瓶颈时，双通道的内存设计大大解决了这一问题。提供英特尔64位处理器支持的主板目前均提供双通道功能，因此建议大家在选购内存时尽量选择两根
同规格的内存来搭建双通道。
主板上的内存插槽一般都采用两种不同的颜色来区分双通道与单通道。例如上图，将两条规格相同的内存条插入到相同颜色的插槽中，即打开了双通道功能。
安装内存时，先用手将内存插槽两端的扣具打开，然后将内存平行放入内存插槽中（内存插槽也使用了防呆式设计，反方向无法插入，大家在安装时可以对应一下内存与插槽上的缺口），用两拇指按住内存两端轻微向下压，听到“啪”的一声响后，即说明内存安装到位。
在相同颜色的内存插槽中插入两条规格相同的内存，打开双通道功能，提高系统性能。到此为止，CPU、内存的安装过程就完成了，接下来，我们再进一步讲解硬盘、电源、刻录机的安装过程。
第四步：将主板安装固定到机箱中
目前，大部分主板板型为ATX或MATX结构，因此机箱的设计一般都符合这种标准。在安装主板之前，先装机箱提供的主板垫脚螺母安放到机箱主板托架的对应位置（有些机箱购买时就已经安装）。
双手平行托住主板，将主板放入机箱中
确定机箱安放到位，可以通过机箱背部的主板挡板来确定。
拧紧螺丝，固定好主板。（在装螺丝时，注意每颗螺丝不要一定性的就拧紧，等全部螺丝安装到位后，再将每粒螺丝拧紧，这样做的好处是随时可以对主板的位置进行调整。）
主板安静的躺入到机箱中，安装过程结束。
第五步：安装硬盘在安装好CPU、内存之后，我们需要将硬盘固定在机箱的3.5寸硬盘托架上。对于普通的机箱，我们只需要将硬盘放入机箱的硬盘托架上，拧紧螺丝使其固定即可。很多用户使用了可折卸的3.5寸机箱托架，这样安装起硬盘来就更加简单。
机箱中固定3.5寸托架的扳手，拉动此扳手即可固定或取下3.5寸硬盘托架。
取出后的3.5寸硬盘托架
将硬盘装入托架中，并拧紧螺丝。
将托架重新装入机箱，并将固定扳手拉回原位固定好硬盘托架。简单的几步便将硬盘稳稳的装入机箱中，还有几种固定硬盘的方式，视机箱的不同大家可以参考一下说明，方法也比较简单，在此不一一介绍。
第六步：安装光驱、电源
安装光驱的方法与安装硬盘的方法大致相同，对于普通的机箱，我们只需要将机箱4.25寸的托架前的面板拆除，并将光驱将入对应的位置，拧紧螺丝即可。但还有一种抽拉式设计的光驱托架，简单介绍安装方法。
这种光驱设计比较方便，在安装前，我们先要将类似于抽屉设计的托架安装到光驱上。
像推拉抽屉一样，将光驱推入机箱托架中
机箱安装到位，需要取下时，用两手按们将两边的簧片，即可以拉出，简单方便。

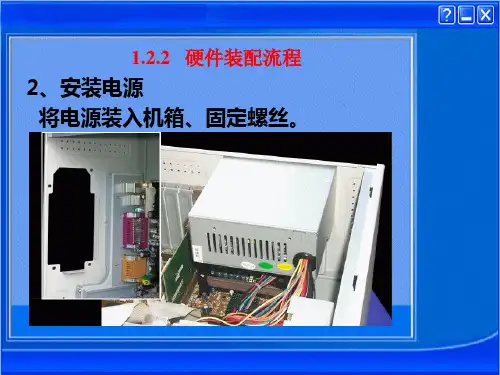

机箱电源的安装，方法比较简单，放入到位后，拧紧螺丝即可，不做过多的介绍。
第七步：安装显卡，并接好各种线缆
目前，PCI-E显卡已经市场主力军，AGP基本上见不到了，因此在选择显卡时PCI-E绝对是必选产品。
主板上的PCI-E显卡插槽
用手轻握显卡两端，垂直对准主板上的显卡插槽，向下轻压到位后，再用螺丝固定即完成了显卡的安装过程，是不是很简单呀！
安装完显卡之后，剩下的工作就是安装所有的线缆接口了，下面进行简单介绍。
安装硬盘电源与数据线接口，这是一块SATA硬盘，右边红色的为数据线，黑黄红交叉的是电源线，安装时将其按入即可。接口全部彩防呆式设计，反方向无法插入。
光驱数据线安装，均采用防呆式设计，安装数据线时可以看到IDE数据线的一侧有一条蓝或红色的线，这条线位于电源接口一侧。
安装主板上的IDE数据线
主板供电电源接口，这里需要说明一下，目前大部分主板采用了24PIN的供电电源设计，但仍有些主板为20PIN，大家在购买主板时要重点看一下，以便购买适合的电源。
CPU供电接口，在部分采用四针的加强供电接口设计，这里高端的使用了8PIN设计，以提供CPU稳定的电压供应。
主板上SATA硬盘、USB及机箱开关、重启、硬盘工作指示灯接口，安装方法可以参见主板说明
书。
特别说明的是，在SLI或交火的主板上，也就是支持双卡互联技术的主板上，一般提供额外的显卡供电接口，在使用双显卡，注意要插好此接口，以提供显卡充足的供电。
对机箱内的各种线缆进行简单的整理，以提供良好的散热空间。
好了，很简单一台电脑就在你的手里诞生了，是不是有一种小小的成就感，俗话说的好，熟能生巧，要想装机熟练，就得多练，如果进入电脑行业更好，没有条件的话自己装一台后可要仔细记住要领和步骤，以备不时之需，也许朋友哪天让你帮忙装台机子你又会大显身手呢！
新手装电脑基础知识图解内部连线如何安装 在前几期当中，大家了解到机箱当中主要部件的安装，不过装机过程还没有结束。因为机箱面板上还有许多插线空着，它们是干什么的呢？它们是一些开关和指示灯，还有PC喇叭的连线，它们要接在主板上。这可不是非常简单的事，因为这些连线较多，而且容易混乱，安装起来却是让人十分头痛的。那么今天我们就来看看如何连接主板上的机箱面板信号连线。 一、连线机箱面板的信号连线 主板上的机箱面板连线插针一般都在主板左下端靠近边缘的位置，一般是双行插针，一共有10组左右，如图1所示。也有部份主板的机箱面板连线插针采用的是单行插针，如图2所示。不管机箱面板连线插针是如何排列，虽然设计摆放的位置可能有所不同，但是至少会包含电源开关、复位开关、电源指示灯、硬盘指示灯、扬声器等插针。在主板说明书中，都会有详细介绍哪组插针应连接哪个连线，我们只要对照插入即可。就算没有主板说明书也不要紧，因为大多数主板上都会将每组插针的作用印在主板的电路板上。只要你细心观察就可以通过这些英文字母来正确的安装各种连线。 1．电源开关
1．电源开关 电源开关是激发A TX电源向主板及其它各设备供电的信号，机箱面板上的电源开关用于开启/关闭电源（软关机）。连接电源开关连线时，先从机箱面板连线上找到标有“Power SW”的两针插头，分别是白棕两种颜色（如图3所示），然后插在主板上标示有“PWR SW”或“PWR”字样的插针上就可以，不需要注意插接的正反。 2．复位开关 复位开关是用于重新启动计算机的。连接复位开关连线时，先从机箱面板连线上找到标有“Reset SW”的两针插头，分别是白蓝两种颜色（如图4所示），然后插在主板上标示有“Reset”或“RST”字样的插针上就可以，不需要注意插接的正反。
网民人类好，这是----3.0内核或者称之为2003内核的WIN PE微型操作系统安装WIN 7旗舰版，或者所有安装版系统的安装教程，图文解说 文章最下面有说明：安装版和GHOST版系统的区别，以及怎么样才能不中毒，至少一年之内，完全没有机会中毒 第一步，下载一个03内核的PE微型系统，安装之后，设置WIN PE启动菜单为第一启动项（具体怎么设置自己问别人，或者问搜索引擎（百度https://www.doczj.com/doc/224519488.html,谷歌https://www.doczj.com/doc/224519488.html,）），然后重启电脑，计算机会自动选择PE系统启动菜单进入，如下图：就是启动菜单，也许大家不懂什么叫做启动菜单，但是大家肯定用过一键还原，启动的时候，需要你自己选择启动菜单，对，下图就是那个菜单，只是现在要选择的是PE系统，这样总明白了吧？别看这段话很长，好像很难，实际山，就是依样画葫芦一样的简单，别告诉我你不会，你好去百度了，百度可以教会你!！！！！！！！!！别告诉我你没听说过百度。。。。。你也太另类了，哎呀，不说了，跑题了。。。。。。 （1）看下图，按计算机键盘的上下键，你不要问我上下键是什么键啊，我服了你，就是那个箭头，有上下左右的四个箭头，这里，你随便按上键，或者下键，你要开机时，不停的按动上下键，一直到选择启动菜单出来为止，你自己选择要启动的系统，下面的图就是选择了WIN PE系统。就是那个白色的那一行。明白？？？？？？ （2）进入了PE系统之后，你选择下面的启动网虫2008—双核WIN PE-2003SP2一项，
你按回车，你就可以进入了这个网虫PE系统了：如下图 （3）下面是要输入密码。有些PE系统没有密码功能。有些PE系统有密码功能，我这里这个PE要设置密码，但是可以设置空密码，就是不设置密码，我就直接按回车键，就可以了进入下一步了
电脑组装图解 第一步：安装CPU处理器 当前市场中，英特尔处理器主要有32位与64位的赛扬与奔腾两种（酷睿目前已经上市，酷睿处理器是英特尔采用0.65制作工艺的全新处理器，采用了最新的架构，同样采用LGA 775接口，在今后一段时间内，英特尔将全面主推酷睿处理器。由于同样采用LGA 775接口，因此安装方法与英特尔64位奔腾赛扬完全相同）。32位的处理器采用了478针脚结构，而64位的则全部统一到LGA775平台。由于两者价格差距已不再明显，因此我推荐新装机用户选择64位的LGA775平台，32位的478针脚已不再是主流，不值得购买。
上图中我们可以看到，LGA 775接口的英特尔处理器全部采用了触点式设计，与478针管式设计相比，最大的优势是不用再去担心针脚折断的问题，但对处理器的插座要求则更高。 这是主板上的LGA 775处理器的插座，大家可以看到，与针管设计的插座区别相当的大。在安装CPU之前，我们要先打开插座，方法是：用适当的力向下微压固定CPU的压杆，同时用力往外推压杆，使其脱离固定卡扣。
压杆脱离卡扣后，我们便可以顺利的将压杆拉起。 接下来，我们将固定处理器的盖子与压杆反方向提起。
LGA 775插座展现在我们的眼前。 在安装处理器时，需要特别注意。大家可以仔细观察，在CPU处理器的一角上有一个三角形的标识，另外仔细观察主板上的CPU插座，同样会发现一个三角形的标识。在安装时，处理器上印有三角标识的那个角要与主板上印有三角标识的那个角对齐，然后慢慢的将处理器轻压到位。这不仅适用于英特尔的处理器，而且适用于目前所有的处理器，特别是对
图解台式电脑硬件连接步骤 发表时间：2013-03-22 15:39:33 来源：通用PE工具箱浏览：2134次 对于台式电脑，会遇到需要自己组装连接电脑的时候，但是这对于许多读者朋友朋友来说是件困难的事，因为不知道如何正确连接电脑。那么今天就由小编叫大家如何连接台式电脑的各个硬件吧。 1 认识电脑接口 下图所示的是电脑主机后部的全部接口，不同的接口分别对应不同的设备。 打印机接口/显示器接口/网络接口/电源接口/PS2键盘鼠标接口/USB接口/音频输出输入接口电脑接口都为防呆设计，在连接时只要按照颜色、接口形状连接就能很快完成。不用担心插错接口，因为不同接口的形状都完全不同。 2 连接显示器 下面是显示器的连接步骤。 1.将显示器信号线插入显卡外部接口中显示器的接口分为VGA跟DVI两种，在连接显卡接口时需要注意，VGA接口，插入显卡上对应的VGA接口即可
2 拧紧信号线上的螺帽将它固定虽然已将数据线插上，但仍需将螺帽拧紧使之不会松动。 3 将显示器电源线插入显示器前面两步已经将显示器的数据线连接好了，最后将显示器的电源线插入即可。 连接显示器只需注意两点：一是区分VGA与DVI接口，要与相对应的接口连接；二是接口连接上后，要记住拧紧信号线上的螺帽，以免松动引起故障。 3 键盘鼠标的连接 键盘、鼠标的连接很简单。在主板背部的键盘、鼠标插孔颜色都不一样，根据键盘或者鼠标插头的颜色插入到对应的插孔就可以了。
键盘鼠标接口类型一样，都为PS2接口。颜色是区别它们的方法，键盘接口为紫色，鼠标接口为绿色。 4 音箱的连接 目前使用较多的音箱都是2.1声道结构的音箱，下面讲解这种音箱的具体连接操作。 将卫星音箱的信号线插入插孔中，连接卫星音箱信号线时注意区分左右。 将音频线插入，插入的时候注意插头颜色要对应
一、DIY装机前奏：安装好主板上的CPU、内存 CPU发展到现在，设计已经非常防呆化，大家可以看到，AMD的处理器有一个边角有一个标识符，大家只要将这个标识符对准主板插槽上的标识符放进去就好。 图：AMD处理器安装一 当然，把CPU放好之后，要把扣具卡好。 图：AMD处理器安装二
Intel处理器在针脚上和AMD不同的是，Intel把针脚挪到了主板处理器插槽上，使用的是点面接触式。这样设计的好处是可以有效防止了CPU的损坏，但是弊端是如果主板的处理器插槽针脚有损坏，更换很麻烦。 图：Intel处理器安装一 和安装AMD处理器在主板的插槽上会予以三角符号标识防止插错不同，安装Intel处理器也有自己的一套“防呆”方法：注意处理器一边，有两个缺口，而在CPU插槽上，一边也有两个凸出，对准放下去就可以了。然后扣好扣具，可能会有点紧，用力下压就可以了。 图：Intel处理器安装二 内存的重要性想必大家有所听闻。事实上内存插槽也是集成在主板上，而且与各种内存之间也有一一对应的关系。目前的主流内存主要是DDR2内存，不过现在
处于更新换代的时期，部分高端主板同时提供了DDR2和DDR3两种内存插槽，不过我们可以通过识别内存插槽上的缺口来加以识别，通过图片大家可以看到，DDR3和DDR2内存接口上的缺口长短是完全不一样的（图）。 安装内存很简单，只要把内存顺着防呆接口，用力按下去，卡扣就会自动把内存从两边卡住。记住一定要安装在两个颜色相同的内存插槽上（对于一般主板而言），才能够组成双通道。 图：安装内存 接下来要做的，就是把导热硅脂涂抹在风扇底部，有利于CPU的热量的散发，记住要涂抹的均匀哦。
组装电脑已经越来越受欢迎，性价比在那摆着，而之前品牌机引以为傲的售后服务也已经被组装机赶上，可以说已经没有不选组装机的理由，就连王思聪也是买组装电脑（几万元土豪组装机）。但是组装电脑对于新手却不是那么简单，不仅需要基础的硬件知识，还要对时下的电脑配置的参数和性能充分了解，才能组装出适合自己需求的理想电脑。本文就带你了解电脑的硬件知识，教你动手组装电脑。 一、处理器和主板的搭配 电脑分两个平台，英特尔和AMD，这里不说处理器分两个品牌而说电脑分两个平台是因为主板和处理器是需要搭配的，英特尔处理器一定要搭配英特尔芯片组的主板，AMD处理器一定要搭配AMD芯片组的主板，同时接口一定要兼容。目前英特尔的接口是LGA1150，AMD的接口是Socket FM2。 二、安装处理器和内存条 AMD的处理器上有标识符，将处理器的标识对准主板安装位上的标识符放下，使处理器阵脚和主板插槽完全对其嵌入即可。英特尔的处理器的一边上有两个缺口，而主板插槽的一边对应有两个凸起，也是对准放下。放好处理器后扣紧卡扣，这里需要注意的是，如果卡扣很紧，先检查处理器的阵脚已经完全嵌入放好，如果没问题则说明卡扣本身紧，用力扣好就好。我们在网上搜了一些有代表性的图作为示意。（为什么不自己拍呢，因为我们很懒- -）
安装好处理器后好需要安装导热风扇，先在处理器上涂抹导热硅胶（为了保证处理器和风扇散热片接触良好），然后放正散热风扇，扣好卡扣，将风扇电源接口插上，风扇电源接口一般为一排四针接口，在处理器插槽附近。如果您的是水冷散热器，请阅读说明书安装，这里不再累述。
内存条的安装。内存条的金手指上有一个缺口，这个缺口就是安装标识符，相应的主板内存插槽里有一个凸起，将这个缺口对准凸起按入内存条，一般按紧后两端的卡扣会自动扣好，如果没有自动扣好手动将它们扣好即可。如果安装双通道内存，一定要将两根内存条安装在同一颜色的卡槽中。 三、安装电源 因机箱不同电源安装位有些在上有些在下，具体位置相信大家都能找到的。电源分为大风扇电源和小风扇两种，小风扇电源的风扇和电源接口在同一面，安装时
菜鸟必看的电脑高手装机图解教程（图文并茂） 电脑diy装机对于专门从事电脑行业的人来说不算什么，是非常简单的事，甚至都谈不上会了不难，但对于普通人刚接触电脑的人来说可能是很神秘的，什么时候也自己组装一台电脑试试，成为很多人的现实理想。下面就以英特尔处理器为例图解电脑装机的全过程，老鸟不要笑话，虽然简单，但你敢说自己一开始就那么明白，英特尔的cpu均采用了LGA 775接口，无论是入门的赛扬处理器，还是中端的奔腾E与Core 2，甚至高端的四核Core 2，其接口均为LGA775，安装方式完全一致。所以本人喜欢英特尔，规范简单，不像AMD搞那么多系列，针脚五花八门，一个字“乱”。
上图中可以看到，LGA 775接口的英特尔处理器全部采用了触点式设计，与AMD的针式设计相比，最大的优势是不用再去担心针脚折断的问题，但对处理器的插座要求则更高。 这是主板上的LGA 775处理器的插座，大家可以看到，与针管设计的插座区别相当的大。在安装CPU之前，我们要先打开插座，方法是：用适当的力向下微压固定CPU的压杆，同时用力往外推压杆，使其脱离固定卡扣。
压杆脱离卡扣后，我们便可以顺利的将压杆拉起。接下来，我们将固定处理器的盖子与压杆反方向提起。
LGA 775插座展现在我们的眼前。 在安装处理器时，需要特别注意。大家可以仔细观察，在CPU处理器的一角上有一个三角形的标识，另外仔细观察主板上的CPU插座，同样会发现一个三角形的标识。在安装时，处理器上印有三角标识的那个角要与主板上印有三角标识的那个角对齐，然后慢慢的将处理器轻压到位。这不仅适用于英特尔的处理器，而且适用于目前所有的处理器，特别是对于采用针脚设计的处理器而言，如果方向不对则无法将CPU安装到全部位，大家在安装时要特别的注意。
图解DIY高手组装电脑全过程 攒机装电脑，对于DIY“老鸟”来说并不是什么难事，甚至“老鸟”们都不把装机看成是一门技术。但对于大部分刚入门的“菜鸟”而言，自已亲自动手装台电脑并不容易。很多在暑期攒机的朋友都想自己动手来组装一台电脑，来体验一下DIY的乐趣。其实自已动手装电脑并不是什么难事，只要你具备一点硬件常识，胆大心细，相信很快就能学会攒电脑的步骤与方法。这里，小编借Intel平台为例，利用大量的图片展示，为大家详细介绍一下DIY攒机的方法与要领。 DIY攒机第一步：安装CPU处理器 当前市场中，英特尔处理器均采用了LGA 775接口，无论是入门的赛扬处理器，还是中端的奔腾E与Core 2，甚至高端的四核Core 2，其接口均为LGA775，安装方式完全一致。 Intel处理器，采用了LGA 775接口
LGA 775接口的处理器 上图中我们可以看到，LGA 775接口的英特尔处理器全部采用了触点式设计，与AMD的针式设计相比，最大的优势是不用再去担心针脚折断的问题，但对处理器的插座要求则更高。 LGA 775处理器的插座
这是主板上的LGA 775处理器的插座，大家可以看到，与针管设计的插座区别相当的大。在安装CPU 之前，我们要先打开插座，方法是：用适当的力向下微压固定CPU的压杆，同时用力往外推压杆，使其脱离固定卡扣。 压杆脱离卡扣后，我们便可以顺利的将压杆拉起。 接下来，我们将固定处理器的盖子与压杆反方向提起。
LGA 775插座展现在我们的眼前。 主板上的三角型缺口标识与CPU应对应 在安装处理器时，需要特别注意。大家可以仔细观察，在CPU处理器的一角上有一个三角形的标识，另外仔细观察主板上的CPU插座，同样会发现一个三角形的标识。在安装时，处理器上印有三角标识的那个角要与主板上印有三角标识的那个角对齐，然后慢慢的将处理器轻压到位。这不仅适用于英特尔的处理
主机外连线(图文并茂） 主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。 电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。 PS/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。
USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。 LPT接口（朱红色）：该接口为针角最多的接口，共25针。可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。 COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。可连接游戏手柄或手写板等配件。 Line Out接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。
Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。 Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。MIC接口可让二者兼得。MIC接口与麦克风连接，用于聊天或者录音。 显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。
CCSv5 使用教程 1、CCSv5 软件的安装 打开CCSv5的安装包，运行安装包主目录下面的ccs_setup_5.2.1.00018.exe，一路next直到安装完成。（注意：安装包应放在英文目录下） 2、注册破解 首次运行CCSv5需要进行注册，按照软件启动提示或者在help菜单栏下打开注册界面，添加安装包license注册文件，提示注册成功，破解完成。 3、仿真器的安装SEED XDS510PLUS 打开仿真器的驱动安装包，在选择安装目录时选择CCSv5安装目录下的ccs 5.2\ccsv5\ccs_base，将驱动安装在此。 4、项目工程的建立 （1）TI官网下载DSP2833x的标准库文件，安装标准库文件。稍后做库文件的整理。 （2）在你常用的盘符下面建立一个DSP Experiment文件夹，在建立一个名为DSPlib的子文件夹，并在DSPLib文件夹下建立名为Cmd，Lib， Source，Prj 的四个文件夹。 （3）打开标准库的安装目录，在DSP2833x_common和DSP2833x_headers 文件夹下整理出*.cmd存放在Cmd文件夹下，主要有下图的文 件。整理出*.h，*.c，*.asm文件存放在Lib文件夹下。如图。
在Source文件夹下建立main.c的文件。至此建立工程必备的文件都已经准备齐。 （4）(4)在DSP Experiment文件夹下建立example1文件夹，并拷贝Cmd，Lib，Source，Prj 到此文件夹下。然后打开 ccsv5，选择默认的工程项 目文件夹为DSP Experiment，并确定。 （5）Project—>New CCS Project，新建工程，并作如下填写。
在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有24针与 20针两种，在中高端的主板上，一般都采用2 4PIN的主板供电接口设计，低端的产品一般为20PIN。不论采用24PIN和20PIN，其插法都是一样的。 主板上24PIN的供电接口 主板上20PIN的供电接口
电源上为主板供电的24PIN接口 为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起.
二、认识CPU供电接口图解安装详细过程 为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如图： 主板上提供给CPU单独供电的12V四针供电接口
电源上提供给CPU供电的4针、6针与8针的接口 安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。
三、认识SATA串口图解SATA设备的安装 SATA串口由于具备更高的传输速度渐渐替代PATA（IDE）并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。接下来认识一下主板上的SATA接口。这图片跟下面这图片便是主板上提供的SA TA接口，也许有些朋友会问，两块主板上的SATA口“模样”不太相同。 大家仔细观察会发现，在下面的那图中，SATA接口的四周设计了一圈保护层，这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的设计。
电脑主机内部所有接线连接方法 主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。 电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。 图1 电源开关 市电输入插口 PS/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标 接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。 图 2 电视棒 https://www.doczj.com/doc/224519488.html,
PS/2 接口 USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB 接口的外设，具有防呆设计，反向将不能插入。 LPT接口（朱红色）：该接口为针角最多的接口，共25针。可用来连接打印机，在连接好后应扭紧接口两边的 旋转螺丝（其他类似配件设备的固定方法相同）。 COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口 1和串口 2。可连接游戏 手柄或手写板等配件。 Line Out接口（淡绿色）：靠近 COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种 音频信号（图3）。 图3 Line in 接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。 Mic接口（粉红色）：粉红色是 MM喜欢的颜色，而聊天也是 MM喜欢的。MIC接口可让二者兼得。MIC接口与 麦克风连接，用于聊天或者录音。 显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图 4），用来双向传输视频信号到显示器。该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。
必看的电脑高手装机图解教程（图文并茂） 电脑diy装机对于专门从事电脑行业的人来说不算什么，是非常简单的事，甚至都谈不上会了不难，但对于普通人刚接触电脑的人来说可能是很神秘的，什么时候也自己组装一台电脑试试，成为很多人的现实理想。下面就以英特尔处理器为例图解电脑装机的全过程，老鸟不要笑话，虽然简单，但你敢说自己一开始就那么明白，英特尔的cpu均采用了LGA 775接口，无论是入门的赛扬处理器，还是中端的奔腾E与Core 2，甚至高端的四核Core 2，其接口均为LGA775，安装方式完全一致。所以本人喜欢英特尔，规范简单，不像AMD搞那么多系列，针脚五花八门，一个字“乱”。
上图中可以看到，LGA 775接口的英特尔处理器全部采用了触点式设计，与AMD的针式设计相比，最大的优势是不用再去担心针脚折断的问题，但对处理器的插座要求则更高。 这是主板上的LGA 775处理器的插座，大家可以看到，与针管设计的插座区别相当的大。在安装CPU之前，我们要先打开插座，方法是：用适当的力向下微
压固定CPU的压杆，同时用力往外推压杆，使其脱离固定卡扣。 压杆脱离卡扣后，我们便可以顺利的将压杆拉起。 接下来，我们将固定处理器的盖子与压杆反方向提起。
LGA 775插座展现在我们的眼前。 在安装处理器时，需要特别注意。大家可以仔细观察，在CPU处理器的一角上有一个三角形的标识，另外仔细观察主板上的CPU插座，同样会发现一个三角
形的标识。在安装时，处理器上印有三角标识的那个角要与主板上印有三角标识的那个角对齐，然后慢慢的将处理器轻压到位。这不仅适用于英特尔的处理器，而且适用于目前所有的处理器，特别是对于采用针脚设计的处理器而言，如果方向不对则无法将CPU安装到全部位，大家在安装时要特别的注意。
1、下载Oracle 11g R2 for Windows的版本 下载地址：https://www.doczj.com/doc/224519488.html,/technetwork/database/enterprise-edition/downloads/index.html 其中包括两个压缩包：win64_11gR2_database_1of2.zip，win64_11gR2_database_2of2.zip 2、将两个压缩包解压到同一个目录下，即“database”，然后单击解压目录下的“setup.exe”文件： 3、在出现的“配置安全更新”窗口中，取消“我希望通过My Oracle Support接受安全更新”，单击“下一步”：
4、在“安装选项”窗口中，选择“创建和配置数据库”，单击“下一步”： 5、在“系统类”窗口中，选择“桌面类”，单击“下一步”：
6、在“典型安装”窗口中，选择Oracle的基目录，选择“企业版”和“默认值”并输入统一的密码为：Oracle11g，单击“下一步”： 7、在“先决条件检查”窗口中，单击“下一步”：
8、在“概要”窗口中，单击“完成”，即可进行安装： 9、出现的安装过程如下：
数据库创建完成后，会出现如下“Database Configuration Assistant”界面： 选择“口令管理”，查看并修改以下用户：
（1）普通用户：SCOTT（密码：tiger） （2）普通管理员：SYSTEM（密码：manager） （3）超级管理员：SYS（密码：change_on_install） 修改完成后，单击“确定”。 10、在“完成”窗口中，单击“关闭”即可。 安装完成界面中的内容： Enterprise Manager Database Control URL - (orcl) : https://localhost:1158/em 数据库配置文件已经安装到C:\app\Administrator,同时其他选定的安装组件也已经安装到C:\app\Administrator\product\11.2.0\dbhome_1。 Oracle完成安装后，会在系统中进行服务的注册，在注册的这些服务中有以下两个服务必须启动，否则Oracle将无法正常使用： （1）OracleOraDb11g_home1TNSListener：表示监听服务，如果客户端要想连接到数据库，此服务必须打开。在程序开发中该服务也要起作用。 （2）OracleServiceORCL：表示数据库的主服务，命名规则：OracleService数据库名称。此服务必须打开，否则Oracle根本无法使用。 附： A、32位Oracle 11g Client（win32_11gR2_client.zip）的安装注意点： 在选择安装类型时，选择“管理员”，如下图：
电脑主机的安装与组装,装配的图解说明,让你轻松学会安装电脑.是一篇非常经典的教程. 视频教程下面这篇教程将分七步来教会大家DIY装机. 电脑安装组装主机第一步：安装CPU处理器 当前市场中，英特尔处理器主要有32位与64位的赛扬与奔腾两种（酷睿目前已经上市，酷睿处理器是英特尔采用0.65制作工艺的全新处理器，采用了最新的架构，同样采用LGA 775接口，在今后一段时间内，英特尔将全面主推酷睿处理器。由于同样采用LGA 775接口，因此安装方法与英特尔64位奔腾赛扬完全相同）。32位的处理器采用了478针脚结构，而64位的则全部统一到LGA775平台。由于两者价格差距已不再明显，因此小编推荐新装机用户选择64位的LGA775平台，32位的478针脚已不再是主流，不值得购买。
上图中我们可以看到，LGA 775接口的英特尔处理器全部采用了触点式设计，与478针管式设计相比，最大的优势是不用再去担心针脚折断的问题，但对处理器的插座要求则更高。 这是主板上的LGA 775处理器的插座，大家可以看到，与针管设计的插座区别相当的大。在安装CPU之前，我们要先打开插座，方法是：用适当的力向下微压固定CPU的压杆，同时用力往外推压杆，使其脱离固定卡扣。
压杆脱离卡扣后，我们便可以顺利的将压杆拉起。 接下来，我们将固定处理器的盖子与压杆反方向提起。
LGA 775插座展现在我们的眼前。 在安装处理器时，需要特别注意。大家可以仔细观察，在CPU处理器的一角上有一个三角形的标识，另外仔细观察主板上的CPU插座，同样会发现一个三角形的标识。在安装时，处理器上印有三角标识的那个角要与主板上印有三角标识的那个角对齐，然后慢慢的将处理器轻压到位。
新手四步直接搞定!DIY装机教程示意图 [01-03 09:37:42]出处：pconline作者：太平洋的风责任编辑：huangronglin DIY装机是一个永恒的话题，电子元件集成度的飞速提升令装机变得异常简单，期间甚至不需要我们具备任何电工知识。事实上，装机的更大意义在于让大家享受DIY的乐趣，同时尽快掌握一些相关的硬件知识，以便积累一些对应初级硬件故障的经验。今天，我们将带领对PC硬件还不熟悉的用户去体验一下DIY装机的全过程。 装机必备——硬件基础知识 不可否认，尽管装机是一件相当简单的事情，但是如果缺乏一些相关的基础知识的话，也会遇到很多困难，甚至造成无法挽回的硬件损坏。
CPU与芯片组配合： 目前桌面处理器主要分为两大派系：AMD的SocketAM2/AM2+以及Intel的LGA775，这些主板的芯片组主要都为Intel、AMD、NVIDIA以及VIA这四家芯片组厂商供应，为了帮助大家了解芯片组厂商与CPU的对应关系，我们将其总结如下： 决定芯片组支持何种处理器的关键在于主板(北桥)芯片，一般位于主板的中央附近，大家卸下散热片或者风扇即可看到其全貌（图）。 图：主板芯片组 如果说识别主板的芯片组有所困难的话，大家也可以通过对主板上CPU插槽的外观观察进行判别。AMD主流SocketAM2/AM2+处理器所采用的CPU插槽有940个针脚，形状较大，而且周围没有支架，而Intel处理器所采用的LGA775插槽有775个针，周围有支架（图）。
图：Intel主板LGA775接口 一、DIY装机前奏：安装好主板上的CPU、内存 CPU发展到现在，设计已经非常防呆化，大家可以看到，AMD的处理器有一个边角有一个标识符，大家只要将这个标识符对准主板插槽上的标识符放进去就好。 图：AMD处理器安装一
DIY攒机的详细步骤过程，在《菜鸟晋级必修功课!图解Ｉｎtel电脑组装全过程》这篇文章中我们已经为大家做了详细的介绍。通过查看网友的留言，小编感觉到很多朋友对各种接口和线缆的连接方法还不是很清楚，那么这里同样以Intｅl平台为例,借助两块不同品牌的主板，对各种接口及其连接方法进行一下详细的介绍。 一、认识主板供电接口图解安装详细过程 在主板上,我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽(如下图)。目前主板供电的接口主要有24针与2０针两种，在中高端的主板上，一般都采用24PＩN的主板供电接口设计,低端的产品一般为20PIN。不论采用24PIN和20PＩＮ，其插法都是一样的。 主板上2４ＰIN的供电接口 ? 主板上２０ＰIN的供电接口 ? 电源上为主板供电的24ＰIN接口
为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽,而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插,另一方面也可以使两个接口更加牢固的安装在一起. 二、认识CＰU供电接口图解安装详细过程 为了给ＣPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口(有４针、6针和8针三种),如
图:? 主板上提供给CPＵ单独供电的1２Ｖ四针供电接口 电源上提供给CＰU供电的４针、6针与８针的接口
? 安装的方法也相当的简单,接口与给主板供电的插槽相同,同样使用了防呆式的设计,让我们安装起来得心应手。 ? 三、认识ＳATA串口图解ＳATＡ设备的安装 SAＴA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计,由于SＡTA的数据线设计更加合理,给我们的安装提供了更多的方便。接下来认识一下主板上的ＳＡＴA接口。 这张图片跟下面这张图片便是主板上提供的ＳATＡ接口，也许有些朋友会问,两块主板上的
图文并茂！笔记本各个部件拆解详细教程{Y}年{M}月{D}日来源：IT168 编辑：洋溢【我要评论】 拆卸笔记本电脑是有风险的，几乎每一个品牌都会提醒你，因自行拆卸造成的故障均不保修范围内。这是因为笔记本电脑体积小巧，构造非常精密，如果贸然拆卸，很可能会导致笔记本电脑不能工作或者损坏部件。 但是学会拆卸笔记本电脑也有好处，第一它可以帮助你判断笔记本电脑的质量。笔者拆过一些笔记本电脑，但凡一线品牌的笔记本电脑，内部总是整整齐齐，各种部件和走线都透着精致，而其他一些品牌，要么连线飞渡南北，要么做工粗糙。质量的高下，由此可见一斑。 第二通过拆卸笔记本电脑，了解笔记本的结构，有助于打破对笔记本电脑的神秘感。笔记本需要简单的升级或者遇到一些小故障，就不必假手于人。另外拆开笔记本电脑后，你就会发现它虽然精密，但是在结构上与台式机并无二致，如果里面的各种部件能够在市场上出售，相信自己组装一台笔记本电脑绝对不是难事。 拆机前的准备工作——收集资料 如果你对要拆的这款笔记本了解的并不多，拆解前，首先应该研究笔记本各个部件的位置。建议先查看随机带的说明手册，一般手册上都会标明各个部件位置的标明。少数笔记本厂商的官方网站，提供拆机手册供用户下载，这些手册对拆机有莫大的帮助。 拆机前的准备工作——看懂标识符 在拆机前，我们还要了解下笔记本底部的各种标识符，这样想拆下哪些部件就能一目了然！
先上一张Pavilion tx1000的底部图片作示例，点击图片查看大图 只要拨动电池标识边上的卡扣，就可以拆卸电池
固定光驱的螺丝，拧下后才可以拆卸光驱 某些光驱是卡扣固定，只要扳动卡扣就可以拆卸光驱。此类光驱多支持热揷拔，商用笔记本多支持此技术 内存标识，通常内存插槽有两颗螺丝固定
组装电脑很多新手朋友都感觉特别难，没熟手在场不愿意也不敢去动手，其实组装电脑是很简单的，只需要要你了解下关硬件知识，这个硬件知识了解也比较简单，整个一台电脑，其实安装的硬件又有多少呢？之前电脑百事网为大家介绍过一篇：菜鸟DIY装机艰辛路别让DIY死在第一步里面为大家深度的介绍新手朋友为什么不敢DIY，这里笔者要说的是其实DIY组装电脑非常的简单，关键在于你是否跨出了第一步。 说实话，我还真就不明白了，小时候的积木都给谁玩去了，还几百块的乐高玩具都花给谁了，一千块的拼图又是谁在比拼5分钟之内搞定，小学的劳动课又都是怎么上的，翘课啦？我们的动手能力怎么就越来越差的呢？组装电脑和搭积木又有什么区别呢？接下来编辑为大家介绍组装电脑详细图文步骤，希望对DIY爱好者有所帮助，我们更加愿意看到大家勇敢的迈出DIY第一步。 如果大家对电脑硬件还不够了解，建议阅读：电脑硬件知识扫盲菜鸟提升必看电脑配置知识 一：组装电脑前的准备 组装电脑前你首先要知道电脑由哪些硬件构成，他们的工作原理与兼容性都是需要考虑的，其实现在配置单网上都有很多优秀的电脑配置单，大家发现有不错的，可以拿去和大家一起谈论下，觉得配置不错就可以考虑购买硬件自己DIY了，那么硬件主要由哪些呢？ 主要有：CPU、主板、内存、显卡、硬盘、光驱、机箱电源、键盘鼠标、显示器、各种数据线和电源线等，如图2_．6所示。此外，还应准备电源排型插座(要准备万用多孔型插座一个，以方便测试机器时使用)、器皿(微机在安装和拆卸的过程中有许多螺丝钉及一些小零件需要随时取用，所以应该准备一个小器皿，用来盛装这些动西，以防止丢失)和工作台(为了方便进行安装，应该有一个高度适中的工作台，无论是专用的电脑桌还是普通的桌子，只要能够满足使用需求就可以了)。

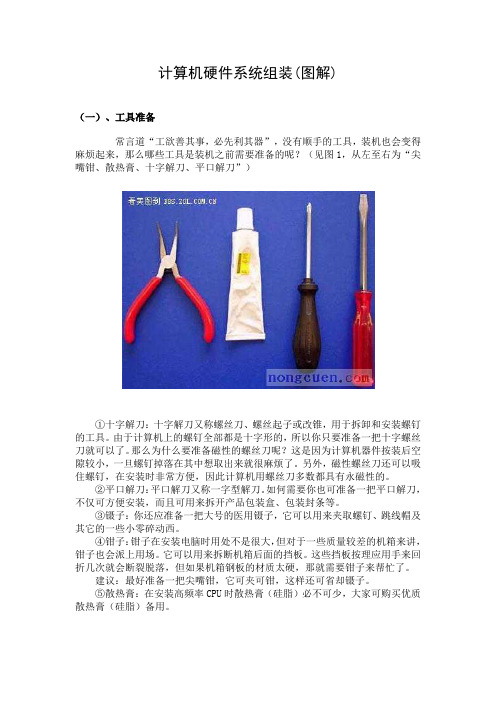

装机步骤详解图解大全 2010/03/06 08:40 一、装机前的准备工作 1、工具准备常言道“工欲善其事，必先利其器”，没有顺手的工具，装机也会变得麻烦起来，那么哪些工具是装机之前需要准备的呢？（见图1，从左至右为“尖嘴钳、散热膏、十字解刀、平口解刀”） ①十字解刀：十字解刀又称螺丝刀、螺丝起子或改锥，用于拆卸和安装螺钉的工具。由于计算机上的螺钉全部都是十字形的，所以你只要准备一把十字螺丝刀就可以了。那么为什么要准备磁性的螺丝刀呢？这是因为计算机器件按装后空隙较小，一旦螺钉掉落在其中想取出来就很麻烦了。另外，磁性螺丝刀还可以吸住螺钉，在安装时非常方便，因此计算机用螺丝刀多数都具有永磁性的。
