施工总平面图布置
一、施工总平面图布置原则
1、施工平面布置应充分利用现有场地和空间，精心安排，周密规划，合理布局。
2、合理布置起重机械和各种施工设施，科学规划施工道路，尽量降低二次运输费用。
3、尽量采用装配式临建设施，提高安装速度，尽快投入使用。
4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。
二、施工平面图布置依据：
1、总平面图。
2、施工部署和主要施工方案。
3、总进度计划及资源需用量计划。
4、建筑红线、水源、电源位置。
5、施工现场安全防火标准。
三、布置特点
因本工程线路长、工程量大，因此采取灵活机动、分散作业的原则进行施工平面布置。主要施工生活区域靠近施工现场布置，施工道路与现有场外道路结合沿管道布置至各施工作业点，按紧凑合理、节约用地、规模适中的原则布置。
四、施工辅助设施布置
1、材料加工房
根据工程的需要，在施工场区附近设置临时加工房等加工设备。
2、砂石骨料供应
本工程所需砂石料较多，采用就近河流中采购和从附近砂石料厂直接
购买（要求料场厂家必须按照施工规格进行加工筛选，以确保原材料质量）、自卸汽车运输到施工现场的方式解决。
3、办公及生活住房
根据本工程的施工特点，项目经理部在工程施工区域内搭建，采用活动板房。施工人员生活区在施工场地内搭设临时用房，部分工人就近租用民房及搭建临时房屋解决。临时用房详见《附表六临时用地表》。
4、水、电布置
施工用水采用居民用水。
施工用电采用与当地供电部门协商，主电源引高压至IOKW变压器，然后引低压至各施工作业点，同时自备发电机各，作为应急备用电源。
5、通讯
施工通讯均采用移动电话、对讲机等方式解决。
6、弃磴场及施工场地排水
施工弃硝按监理工程师指定地点堆放及平整，施工现场排水采用明沟与暗管相结合的方式进行，由于施工用水均无污染，可直接排至附近河沟。
7、施工总平面布置图
施工总平面布置示意图见《附表五施工总平面图》。
施工总平面布置图(详细版)施工总平面布置（详细版） 1施工总平面布置原则 1）根据工程特点和现场周边环境的特征，充分利用现有施工现场的场地和布置，做好总平面布置规划，满足生产、文明施工要求。 2）做好现场平面布置和功能分区，对现有临建及管线进行调整。 3）加强现场平面布置的分阶段调整，科学确定施工区域和场地平面布置，尽量减少专业工种之间交叉作业，提高劳动效率。 4）加强平面施工的检查及监督整改，保证场内施工道路通畅。 5）各项施工设施布置要满足方便生产，有利生活，安全防火，环境保护和劳动保护要求。 2场地整体规划 2.1施工现场划分 根据施工现场情况，我公司将对施工场地进行合理规划，根据各场地的用途对施工现场进行划分。
施工现场设置材料加工、堆放场、材料库、标养室、现场办公室及员工宿舍和食堂。 2.2大门与道路的布置 按照现场实际情况，在现场西面和南面设大门做为资料及职员出入口。大门为钢管－薄铁板组合大门，门外侧在凸显位置设立一个名板，用于书写工程、业主、工程垂问、设想单位、监理单位、施工单位等的名称，书写的格式、标牌的款式和尺寸、设立的位置报送业主审批，文字将约请优等标记绘制职员书写，并在工程举行期间不时从头油漆和书写。 现场四周新建临时道路做为材料运输道路，道路设置为双通道，路宽6m，采用100厚C20现浇混凝土硬化，并按2％的坡度做好排水。 2.3排水设施的布置 充分利用前期土方阶段设置在基坑周边的排水设施，在门路一侧增长宽300mm、深350mm的排水沟；按照排污口位置设置2000mm×1000mm×1000mm的沉淀池，举行有组织排水，坡度0.2%，排至排污口。同时在大门入口处设置洗车槽，配备高压冲洗水枪，以免车辆出入带泥，引起扬尘污染。 2.4办公区临建的布置
施工总平面图布置 施工总平面图布置说明包括临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施的情况和布置。 一、布置说明 1、进场后依据业主方安排，临建及材料堆场的布设根据水源、电源、市政管网、场地大小等因素,综合考虑合理规划布置临时设施，尽量减少或避免二次搬运或拆装。同时.，现场平面布置根据施工阶段不同时期进行动态管理，根据每个时期的现场情况、材料和设备的不同，合理调整堆场位置，同时兼顾到不宜移动的设施，如大型机械设备，临时水电管线、道路等。 2、易产生噪音污染的加工作业安排封闭施工；加强噪音检测和监测工作，严格控制，防止噪音超标施工。 3、保证不中断现况交通，便于施工物流的进出及内部循环。 4、尽可能方便施工，确保工期计划中关键线路施工任务的完成。 5、符合文明施工、环境保护的要求，施工区、办公区和生活区分开设置，并符合消防安全和工地卫生的规定。 6、各种临时设施的面积、容量、质量要与施工方案和进度计划相适应，材料储备和成品、半成品加工能力要满足连续施工需要，在方便生产和生活的同时，尽量少占用地。 7、合理布置路线、现场供水和供电。 8、工程竣工后，要根据合同要求及时清理现场，直到监理、业主满意为止。 9、施工临时用水、用电安装要用合乎规范要求的变电器和配电 箱、水表和阀门。 10、施工总平面布置图附后。 二、临时设施
在本工程的施工现场布置中，我们充分考虑到现场实际情况。本着“有利生产、方便施工、安全防火、保护环境、文明施工”的原则，把“合理安排好材料的周转、存储和堆放、机械设备施工位置以及现场材料的最佳调运线路”作为本工程现场施工布置的重点。目的是充分的调动现场的人力和物力，最大程度发挥协作生产的效益，保质、保量、顺利、圆满、定期的完成甲方所提出的各项施工任务，树立良好的企业形象。 1、施工现场围护 (1)围墙外侧根据甲方要求以及本公司现场管理规则，严格依据公司Cl 标准加工制作宣传标语，树立企业文明、环保形象。 (2)为了将施工对周边环境的影响降低到最低限，现场施工组织有序，施工现场实行全封闭式管理，用2.5m高围墙进行分隔，施工大门按公司形象设计要求布置，门口设警卫室，非施工人员未经许可不得随意出入。 (3)围墙采用砖砌围挡，在围墙上进行公司和本工程相关内容的宣传。高度为2.5m,每天排专人进行巡逻检查，发现有损坏及时报告，以便采取有效的措施。 2、设备及仓储 根据本工程特点，考虑到工期要求，为了更好更快地完成施工任务，主体混凝土结构阶段设置3台塔吊、1台人货电梯、两台搅拌机、3套钢筋机械、两套木工机械等。 设综合库房、水电库房、易燃易爆品库房等满足材料进场存储的需要。 3、现场道路及排水设置 (1)在施工现场道路布置上，尽量避免施工人员在作业区穿梭。现场布置施工单行车道，作为主要施工通道。所有道路宽度为4m,出入口位置详见施工总平面布置图。 (2)加工场、道路用混凝土路面，厚度150mm,基坑外场地全部硬化，现
完整版)施工平面总布置图及说明 施工场地总平面布置及说明 施工场地总平面布置 1.1 场地布置原则 1.1.1 根据业主批示的场地进行布置临时工程和设施。 1.1.2 布置应节约用地，有利于生产、方便生活和管理。 1.1.3 应与业主提供的电源、水源及交通设施等条件相适应。 1.2 施工场地布置位置 本标段施工范围为YCK30+951.979～YCK33＋246.500，全长2.km。本标段施工场地将完全利用指定用地，在 YCK32+900右侧布置项目部、监理工程师生活和办公房屋、
工地中心试验室、工地卫生保健站、各种生产车间等。在预制箱梁架设起点YCK34+912.550处设箱梁提升站，布置提梁设 施及值班房、工具库等少量房屋。施工场地布置详见“施工场 地平面布置图（一）、（二）”。 施工场地布置说明 1.临时房屋 生活房屋：职工住房、工人宿舍、办公用房等均采用活动板房。 生产房屋：试验室、配电室采用灰砂砖砌筑的三类房屋；钢筋、木工车间采用钢管支架，侧面及屋面采用水泥瓦与钢支架。 2.施工围蔽 正式施工围蔽：采用砖砌24墙，或采用5cm厚空心钢板（下部设砖基础）。围墙外立面绘制宣传壁画，有XXX标志、
工地名称、公益及地铁宣传广告，在工地大门外设立相应的施工标牌。 施工临时围蔽：按XXX2001年218号文的要求采用弧形彩色镀锌压型钢板，底部砖砌基础。 场地内进行绿化建设，美化环境，创建“花园式”工地。全部驻地待工程完工后予以恢复原貌，尤其是将植被恢复。 3.卫生医疗机构 本工程地处广州市，医疗机构较健全，拟在项目经理部驻地设卫生保键站，负责做好职工的医疗、预防、保健和早期抢救工作。 4.环保设施 在施工驻地修建沉淀池集中处理生活污水，在机械检修保养场地修建隔油池、沉淀池处理产生的含油废水。在产生生产废水的施工现场，修建沉淀池，将生产废水沉淀处理和其它必
施工总平面图布置 一、施工总平面图布置原则 1、施工平面布置应充分利用现有场地和空间，精心安排，周密规划，合理布局。 2、合理布置起重机械和各种施工设施，科学规划施工道路，尽量降低二次运输费用。 3、尽量采用装配式临建设施，提高安装速度，尽快投入使用。 4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。 二、施工平面图布置依据： 1、总平面图。 2、施工部署和主要施工方案。 3、总进度计划及资源需用量计划。 4、建筑红线、水源、电源位置。 5、施工现场安全防火标准。 三、布置特点 因本工程线路长、工程量大，因此采取灵活机动、分散作业的原则进行施工平面布置。主要施工生活区域靠近施工现场布置，施工道路与现有场外道路结合沿管道布置至各施工作业点，按紧凑合理、节约用地、规模适中的原则布置。 四、施工辅助设施布置 1、材料加工房 根据工程的需要，在施工场区附近设置临时加工房等加工设备。 2、砂石骨料供应 本工程所需砂石料较多，采用就近河流中采购和从附近砂石料厂直接
购买（要求料场厂家必须按照施工规格进行加工筛选，以确保原材料质量）、自卸汽车运输到施工现场的方式解决。 3、办公及生活住房 根据本工程的施工特点，项目经理部在工程施工区域内搭建，采用活动板房。施工人员生活区在施工场地内搭设临时用房，部分工人就近租用民房及搭建临时房屋解决。临时用房详见《附表六临时用地表》。 4、水、电布置 施工用水采用居民用水。 施工用电采用与当地供电部门协商，主电源引高压至IOKW变压器，然后引低压至各施工作业点，同时自备发电机各，作为应急备用电源。 5、通讯 施工通讯均采用移动电话、对讲机等方式解决。 6、弃磴场及施工场地排水 施工弃硝按监理工程师指定地点堆放及平整，施工现场排水采用明沟与暗管相结合的方式进行，由于施工用水均无污染，可直接排至附近河沟。 7、施工总平面布置图 施工总平面布置示意图见《附表五施工总平面图》。
施工现场总平面布置 一、布置原则 现场是工程建设的关键之一，其计划布置的好坏，直接影响工程建设的进度和工程造价，根据长期的工程实践经验，在工程实施前，制定详细的大型机具使用，进退计划，主材及周转材料生产、加工、堆放、运输计划，以及各工种施工队伍退场调整计划。同时，制定以上计划的具体实施方案，严格依照执行标准、奖罚条例，实施施工平面的科学、文明管理。我们对场地布置的原则如下： 1、考虑当地规划，尽量使用业主提供的红线征地范围，减少临时租地。 2、根据施工的先后次序，利用永久征地或己完工程作未完工程的临时场地。 3、不妨碍施工测量放线,保障运输通道畅通。各工种的作业不产生干扰。 4、依实际地形布置、修筑施工便道，减少。 5、靠近主体工程，减少工地搬运距离,职工上下班方便。 6、尽量集中，便于管理。符合环境保护，满足使用卫生、安全。 二、施工平面管理 1、平面管理计划的确定 施工平面科学管理的关键是科学的规划及周密详细的具体计划，在工程进度网络计划的基础上形成主材、机械、劳动力的进退场，垂直运输,布设网络计划，以确保工程进度，充分、均衡的利用平面为目标,制定出拟合实际情况的平面管理实施计划。施工时将该计划输入电脑，进行动态调控管理。 2、平面管理计划的实施 根据工程进度计划的实施调整情况，分阶段发布平面管理实施计划，包含时间计划表，责任人，执行标准，奖罚标准。计划执行中，不定期召开调度会，经充分协调研究后，发布计划调整书。经理部负责组织阶段性的和不定期的检查监督，确保平面计划的实施。 地上结构施工重点保证项目：垂直运输安全管理；料具置场点有序的调整、管理；材料、机械进退场，使用的科学调度；施工作业工人区域化管理。 3、平面管理办法 3.1施工平面管理由项目经理总负责，由项目工长、材料部门、机械管理部门、后勤 组织部门实施,按平面分片包干管理措施进行管理。 3。2施工现场设置“七牌一图”.
施工现场总平面布置图 第一章：施工现场总平面布置图 第一节：总体要求 在招标文件、工程技术规范和答疑文件的研究基础上，我们深刻认识到本工程的重要性。作为展现我们单位形象的窗口，施工现场应充分考虑施工活动对社会的影响，以及对资源的节约和保护。为了确保工程建设的顺利进行，我们对工程建设的各个阶段进行了平面布置的策划和部署。 一、总平面布置 1、现场设施布置 根据招标文件和业主要求，现场设施布置主要围绕以下几个方面展开：
1）文明施工和环境保护方面：安全警示标志牌、现场围挡、八牌两图、企业标志、场容场貌、材料堆放、现场防火、垃圾清运。 2）临时设施方面：现场办公生活设施、施工现场临时用 电（配电线路、配电箱开关柜箱、接地保护装置）。 3）安全施工方面：临边洞叉、高处作业防护（楼板、屋面、阳台等临边防护；通道口防护；预留洞口防护；电梯井口防护、楼梯边防护、垂直方向交叉作业防护、高空作业防护）。 2、施工现场布置原则 为满足上述要求，我们按照以下原则进行施工现场布置： 1）所有临时设施的设计和设置均从对环境的影响、能源 的消耗、资源的保护及各种污染的有效控制等角度出发。现场布置考虑大气污染特别是扬尘污染控制的措施；水体污染控制及再利用的措施；现场低噪音施工措施和减噪措施；光污染控制措施等。
2）在平面布置中，优化合理布置施工机械设备、办公、道路、现场出入口、临时堆放场地等。将长期设施设置在调整最小的位置内。 3）在现场交通组织上，充分考虑现场大型机械设备安装和重型车辆的进出场问题，同时考虑现场消防要求，合理设置交通出入口，解决现场高峰期的交通压力。 4）在物流组织上，尽量避免土建、安装专业施工相互干扰。优化物流组织的程序，做到短距离灵活配送的要求。 5）施工用房布置考虑分包单位进出场时间、劳动力计划曲线，合理安排办公用房设置时间，以减少措施费用。 6）现场施工材料堆放应尽量设在水平运输机械的行程范围内，减少二次搬运。
施工总平面图说明 一、概述 施工总平面图是施工组织设计的重要组成部分，它提供了关于施工现场的全面布局和规划，包括施工设备、材料储存、运输和加工设施、临时建筑以及工作人员的生活和娱乐设施等。它不仅为施工团队提供了一个明确的指导，同时也为施工期间的管理和协调提供了基础。 二、主要元素和解释 1、施工设备：在施工总平面图中，各种施工设备，如挖掘机、起重机、压路机等，都会以图例的形式详细标注。这些设备的布置位置和运行路线都应合理规划，以最大限度地减少交叉作业和提高施工效率。 2、材料储存和加工设施：施工材料和半成品的储存和加工设施也应 明确标注。这些设施应靠近使用地点，以减少材料运输距离和提高工作效率。同时，材料储存应考虑到防盗、防火等安全因素。 3、临时建筑：施工现场的临时建筑，如办公室、休息室、仓库等， 也应明确标注。这些建筑的位置应考虑到员工的生活和工作的便利性。 4、交通和运输：施工总平面图中应明确标注出场内外的交通路线和
运输方式。包括车辆的进出路线、停车区域等，以确保施工期间交通流畅，避免因交通问题影响施工进度。 5、安全设施：施工现场的安全设施，如消防器材、急救箱等，应按照相关规定在图中标注。同时，还应规划出紧急疏散通道和集合点，以应对可能出现的紧急情况。 三、设计原则和方法 设计施工总平面图时应遵循以下原则：要符合施工组织设计的总体要求，保证各项施工活动的顺利进行；要合理利用场地，提高空间利用率；再次，要符合环保和安全要求，减少对环境的影响；要经济合理，降低施工成本。 在设计过程中，可以采用以下方法：进行详细的现场调查，了解现场的地形、地貌、交通等条件；根据调查结果进行初步规划，确定主要设备的布置位置和运行路线；再次，进行详细的设计和规划，确保各元素之间的协调性和合理性；进行审查和修改，确保设计符合要求。 四、实施和管理 在实施过程中，应严格按照施工总平面图进行施工活动。任何更改都应经过严格的审批程序。同时，应加强现场管理，确保各项设施的使
完整版)施工总平面布置图 第十章施工总平面布置图 第一节施工现场目前现状 普兰县雄巴村民房建设项目场地位于西藏阿里地区普兰县雄巴村。该地块为矩形，地势平坦，市政条件基本满足要求。现场周边交通便利，场地条件良好，无地上物，已具备五通一平，电源、水源已引至场地指定位置，临时电源采用2台 50KW发电机，通信设施接入便利，各种配套设施齐全，利于施工现场平面布置和调动施工资源优势，对保证工期提供有利保证，为工程实施提供较为完善的条件。 第二节施工总平面布置原则及依据 2.1 布置原则 为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置时应综合考虑，平面布置原则确定如下：
1.根据工程特点和各施工阶段施工要求，综合考虑施工任务，对施工平面实行分阶段布置和管理，把办公区、生产区和加工区分开布置。 2.方便各种材料存放以及组织场内运输，便于施工方进行管理和服务。 3.施工平面紧凑有序，在满足施工的条件下，尽量节约施工用地。 4.按专业划分施工用地，尽量避免各专业用地交叉而造成的相互影响干扰。 5.在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度的减少场内运输，特别是减少场内二次搬运。 6.尽量避免对周围环境的干扰和影响。 7.采用装配式施工设施，减少搬迁损失，提高施工设施安装速度。 8.符合施工现场卫生及安全技术要求和防火规范。 9.充分利用现有条件、综合考虑施工各阶段的工况，按照“四节一保”要求进行布置，满足绿色节能建筑要求。 10.在满足施工生产需要和XXX有关规定的前提下，做到“五化”：硬化、绿化、净化、亮化、美化。
2.2 布置依据 1.招标文件中对施工现场布置的有关要求。 2.现场红线、水源、电源位置，以及该地区的规划设计和 综合布线图。 3.总平面图、建筑平面图、立面图。 4.总进度计划及资源需用量计划。 5.总体部署和主要施工方案。 6.有关安全文明施工、消防及环境保护的要求。 第三节施工平面布置 1.现场规划施工道路。临时道路宽度为4.5米，路面采用200mm混凝土，出入口设冲车区，出口及大门标准，道路两 边设路缘石，门口设九牌一图，达到现场文明施工要求。 2.办公区域布置： 办公区采用单层成品彩钢保温板房，办公室与宿舍相邻。所有办公室内配备办公桌椅，会议室内配备拼装式长型会议桌。办公室和会议室都安装有空调机、电源插座、电话和传真机等
施工总平面布置图 1布置原则 1、全部临时设施的平面位置和占地范围，不超过发包人规定的征地界限； 2、场地布置本着有利于生产、安全可靠、方便生活、集中管理、经济合理等原则设置； 3、充分利用发包人提供的现场施工条件，节约用地，因地制宜，充分利用地形并结合场内外交通道路，方便施工； 4、施工布置做到充分发挥施工生产设施的能力，满足施工总进度和施工强度的要求，保证工期的实现； 5、施工道路布置要满足场内外运输方式的需要，同时运输方式尽可能一致； 6、充分考虑当地水文、气象特点，既要方便生产、生活，又要安全防汛和防风砂； 7、因工程线路长，本项目施工同时包含土方开挖、土方回填、混凝土等内容的施工，结合工期要求，结合工程的具体特点，将工程划分为若干段进行施工，在生产区和生活区布置、风水电线路布设、临时交通道路布置、料场布置等时应避免发生相互干扰，又要考虑平行流水施工时的资源共享。 8、场地划分和布置应符合国家有关安全、防火、防汛、卫生、环保等规定，生活办公区和施工工厂区要按照消防的有关规定进行布置，并配备适量的消防设施。 2施工交通 利用现有的交通条件，可满足进场的需要，本工程位于市区交通便利。3施工供水 包括取水、净化、蓄水和输送(设计、施工、采购、安装、调试、管理、维修)。
3.1供水标准 (1)施工供水按《混凝土拌合用水标准》JGJ63-89的规定标准。 (2)河流取水点应设置在水质较好地点。取水点上游IOOO米至下游100米水域内不得排入工业废水、生活废水、污水以及垃圾、污物和从事放牧等。 3.2施工部位供水 主要为清洗基面、混凝土养生、水泥砂浆搅拌、混凝土拌制等。拟在施工区域的取水口安装一台2时离心式水泵，水泵扬程30米，流量5πf7h,完全可以满足施工用水需要。 4施工用电 本工程主要用电负荷为施工照明、混凝土拌制、浇筑、砂浆拌制、土石 方开挖机械、钢筋加工机械、模板加工机械及生活区照明用电。 用电负荷计算如下 用电总负荷P计=Ll(KlPC+K2Pa+K3Pb) 式中P计一工地计算用电量； L1—用电不均匀系数； ΣPc一一全部施工用电设备额定量之和；
施工总平面图布置图及说明 1.编制原则 1.1按施工总平面图设想进行现场布置。 1.2根据现场业主已有总电源线位置，接出电源线至现场安设的总配电箱、施工用电采用嵌装埋地电缆做为临时输电方式。在现场业主给定的水源、电源接入点处安装水表和电表，并按施工现场平面布置现场加密敷设临时用水，用电管线。 1.3按本设计有计划地组织机械料具进场。 1.4项目部测量小组实施定位放线，埋设控制桩。 1.5组织土方专业队进场施工。现场配足消防器具，确保消防安全。 1.6根据需要，配备通讯设施，连接天气预报广播通讯台，按时收听天气预报。 1.7现场施工布置和临时办公的布置，详总平面布置图。 1.8根据公司的CIS手册要求，所有现场管理严格按照公司的《现场管理手册》执行，保证现场井然有序，并采用隔断、油漆画线、标志板等方式表示不同区域的使用功能。 2.现场出入口及道路 2.1现场设置大门，并且设置警卫室，所有人员凭出入证出入，无关人员禁止入内，门卫全天候值班；并特别加强夜间巡逻，防止偷盗现场材料，保护好现场物资；凡进出入现场的设备、材料需出示项
目部所签放行条，保安进行登记。 2.2按照市文明工地的要求，对于重载车道，道路采用C20混凝土浇筑，道路混凝土厚20cm，下铺10cm道渣。其余场地硬化处理,用C20砼浇筑100cm厚。 2.3进场后将立即开始对施工场区内的临时道路施工并与市政主干道连接，施工临时道路在路基压实后采用200厚C20混凝土浇筑，并按2％的坡度做好排水。场区内除道路、绿化范围以外的其它区域全部采用100厚C15混凝土硬化。现场车道路宽分别为4m、6m，均可满足消防通行需要。 200厚(100厚）C20素混凝土地面 施工道路（硬化场地）构造示意图 2.4本工程在临时设施、材料堆场、路边均设置排水篦子，场内排水由路面顺坡进入排水篦子，经沉淀处理后，统一汇入市政管道。沿场内道路一侧设置宽400mm、深400mm的排水沟；根据排污口位置设置600mm×600mm×600mm的沉淀池，进行有组织排水，坡度0.2%，排至排污口。同时在大门出入口处设置洗车槽，洗车槽剖面图。
施工总平面图布置与管理 随着城市化进程的不断加速，我们的社会而言，建筑这一行业也得到了空前的发展。在现代建筑项目的实施过程中，施工平面图是其中不可缺少的一部分，因为它是建造者完成具体施工工作的重要指南。 本文将介绍施工总平面图的布置与管理，探讨如何在实际的建设中提高施工平面图的实用性和有效性。 一、施工平面图的概念 施工平面图是对建筑施工区域的描绘。它具有比较重要的建筑物理信息，包括建筑工程布局、建筑物外墙结构以及室内和室外设备的位置等信息。 施工平面图主要是由建筑师和工程师设计制作的平面图，为建造方案的施工提供指导的工程文件。 施工平面图常用于建筑施工过程中的多个方面，通常在开发建筑设施处理中先引入施工平面图，以代替人工描绘图纸。这样可以制定出容易理解和操作的操作步骤，增加工作效率，降低施工成本。 二、施工平面图的作用 1.指导施工 最主要的作用是为施工人员规划整体建筑工程的流程,指出建筑物的定位,方向,施工区域,检查施工进程。 2.提供建筑物理信息
施工平面图可以清晰的显示各个施工区域，各楼层之间的空间关系，和各结构之间的配套关系 3.便于施工无误 施工平面图中标注有建筑物的大小关系，结构细节，工程细节，这 些点对于施工人员非常重要； 4.管理工期与成本 施工平面图能为项目管理团队提供详细的施工计划和预算，根据施 工平面图，班前会议可以更加高效和准确，同时质量管理的监督也更 为严格。 三、施工平面图布局技巧 1.认真分析设计图纸 在构图前，需对设计图纸进行认真分析，想清楚每一部分所在的区域，包括具体形状和大小等，从而规划好施工平面图。 2.合理规划施工位置 根据施工工程图，设计出可行的施工平面图，考虑其与周围环境的 接口，规划出合理的施工位置和工作区域。 3.考虑流程与节奏 在绘制施工平面图时，需要考虑施工过程中的流程和节奏，保证工 作的连续性和流畅性。 4.计算距离和比例
施工现场总平面布置图绘制方法 施工总平面布置图是拟建项目施工场地的总布置图。它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。 在绘制施工总平面布置图时，需要依据各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。同时需要考虑建设项目的现场考察情况，建设项目的建筑概况、施工方案、施工进度计划，各种建筑材料构件、加工品、施工机械和运输工具一览表，各构件加工厂规模、仓库及其他临时设施的需求数量及规格，以及当地主管部门和建设单位关于施工现场安全文明施工的相关规定和施工单位安全文明施工标准。
在绘制施工总平面布置图时，需要遵循以下原则：在满足施工要求的前提下，少占地，不挤占交通道路；主要施工机械设备的布置满足施工需求；最大限度的压缩场内运输距离，尽可能避免二次搬运；在满足施工需要的前提下，临时工程越小越好，以降低临时工程费；充分考虑劳动保护，环境保护，技术安全，消防要求等；遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。 在绘制施工总平面布置图时，需要先绘制拟建建筑物(构筑物)、确定施工现场区域。可以从设计院拷贝建筑总平面电子图，但先要进行图形处理。然后设置围墙、出入口，引入场外交通道路；对施工现场区域按现场办公区、临时生活区、现场生产区进行划分。 3、现场生产区布置 在施工阶段，现场生产区的布置需根据不同的要求进行设计。以下以以上部结构施工为例，主要包括以下几个方面：
施工总平面图布置方案 一、工作区划分 ----------------------------------------------------------------------------------- - 1 - 二、施工临时布置及解决方案----------------------------------------------------------------- - 1 - 三、临时布置 -------------------------------------------------------------------------------------- - 1 - 四、库房--------------------------------------------------------------------------------------------- - 1 - 一、工作区划分 根据施工平面图，将工作区划分为材料堆放区、加工区、生活区、办公区等。 二、施工临时布置及解决方案 1、工程施工现场建设单位能保证供水供电到位。 2、施工用料原则上都是直接进入工作，这就需要精确的材料调配计划作为依托，及时将材料购进到位，保证工程施工顺利进行。 3、材料及周转材料根据的施工场地安排放置室外。 4、施工现场的平面布置是一个动态的管理过程，随着工程进展、外部环境的变化，需要做一些灵活的调整，使之更能适应施工的要求，故先做一个工程前阶段的施工平面布置图，以后随着工程进展再做适当调整。 三、临时布置 1、临时办公设施：由总统筹分配现场办公室25m2左右，值班室、医务室20m2左右。 2、施工工人生活基地：我公司将由建设单位协商划分一块空地或在工地外部区域租用。 4、材料临时堆场及加工基地； 5、大件材料，无法置于仓库的必须设临时堆放地，做好周边围护和铺垫材料，设专人守护，临时加工工厂计划需55m2左右。 四、库房 为不浪费临时用地，我公司将严格按照材料进场进料，做到工地不积累过多
施工总平面设计方案 第一节总平面图布置原则及依据 一、施工总平面图布置原则 1、施工平面布置充分利用现有场地和空间，精心安排，周密规划，合理布局，尽量布置紧凑，将占地范围减少到最低限度。 2、合理布置起重机械和各种施工设施，科学规划施工道路，最大限度的缩短场内运输距离，尽量降低二次运输费用。 3、采用装配式临建设施-阻燃保温板装配彩板房，提高安装速度，尽快投入使用。 4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。 5、设备和材料场地按照主体施工阶段为主进行平面布置，因为该阶段机械、物资投入最大，场地占用面积广。 二、施工平面图布置依据 1、根据现场的场地大小和拟建工程的位置确定施工平面位置图。 2、施工部署和主要分项工程的施工方案。 3、总进度计划及资源需用量计划。 4、建筑红线、水源、电源位置。 5、施工现场安全防火标准。 6、安全文明施工及环境保护要求。 三、施工现场平面布置任务 1、施工现场根据管廊位置布置木工棚及钢筋加工棚，在空地处进行材料堆放。 2、办公生活区设置围墙及大门，十牌一图与标识、标志、CI形象等；搭设库房、食堂、厕所、浴室、以及办公及休息场所； 3、接通临时水源； 4、接通临时电源，网络及电话线路；
四、现场道路布置原则 1、以现有的场内外交通为依托。 2、各临时支线布置满足主体工程施工需要，道路宽度满足施工车辆的通行强度需要。 3、施工道路的布置方便各种物资运输及装卸，使物资转运量尽量小，转运路径尽量短。 4、在满足现场需要的情况下，施工道路总长度应尽量减少，以降低施工措施费，减少施工成本，使经济指标满足要求。 5、做好场内交通的日常维护和管理，保持道路的路况良好。 五、现场材料堆放原则 1、不占正式工程位置，不影响施工，方便料具管理。 2、尽量靠近道路，方便材料运输和装卸。 3、尽量靠近起重机械，将材料一次运至作业面，减少二次搬运。 六、临时设施布置原则 1、不占正式工程位置。 2、采用装配式房屋，可周转，经济实用。 3、满足施工需要。 第二节施工场地、临时设施布置 一、交通导改 1、交通组织 施工期间为了保障行人与过往车辆的安全，在本标段进出口处，采用围挡隔离防护和派专人指挥通疏导交通。并在道路上设置警示标语及道路指示牌，提醒行人和过路车辆注意安全并按指示行车。 2、施工便道 （1）施工便道充分利用现有便道，尽量减少对便道范围内的原生态环境，合理保护便道范围内古树大树及珍贵树木，将开挖范围内的树木草根移栽到便道路边或边坡上。
施工总平面布置 1．施工总平面布置的原则 （1）在满足施工需要前提下，尽量减少施工用地，不占或少占农田，施工现场布置要紧凑合理。 （2）合理布置起重[wiki］机械[/wiki］和各项施工设施,科学规划施工道路,尽量降低运输费用。 （3）科学确定施工区域和场地面积，尽量减少专业工种之间交叉作业. (4)尽量利用永久性建筑物、构筑物或现有设施为施工服务，降低施工设施建造费用，尽量采用装配式施工设施，提高其安装速度。 （5)各项施工设施布置都要满足：有利生产、方便生活、安全防火和环境保护要求. 2．施工总平面布置的依据 (1）建设项目建筑总平面图、竖向布置图和地下设施布置图。 （2）建设项目施工部署和主要建筑物施工方案。 （3）建设项目施工总进度计划、施工总质量计划和施工总成本计划。 （4)建设项目施工总资源计划和施工设施计划。 （5）建设项目施工用地范围和水电源位置，以及项目安全施工和防火标准。 3．施工总平面布置内容 （1）建设项目施工用地范围内地形和等高线；全部地上、地下已有和拟建的建筑物、构筑物及其他设施位置和尺寸。 （2）全部拟建的建筑物、构筑物和其他基础设施的坐标网. (3）为整个建设项目施工服务的施工设施布置,它包括生产性施工设施和生活性施工设施两类。 （4）建设项目施工必备的安全、防火和环境保护设施布置。 4．施工总平面图设计步骤 （1）把场外交通引入现场 在设计施工总平面图时，必须从确定大宗材料、预制品和生产工艺设备运入施工现场的运输方式开始。当大宗施工物资由铁路运来时，必须解决如何引入铁路专用线问题;当大宗施工物资由公路运来时，必须解决好现场大型仓库、加工场与公路之间相互关系;当大宗施工物资由水路运来时，必须解决如何利用原有码头和要否增设新码头，以及大型仓库和加工场同码头关系问题. （2)确定仓库和堆场位置 当采用铁路运输大宗施工物资时，中心仓库尽可能沿铁路专用线布置，并且在仓库前留有足够的装卸前线，否则要在铁路线附近设置转运仓库，而且该仓库要设置在工地同侧。当采用公路运输大宗施工物资时，中心仓库可布置在工地中心区或靠近使用地方，如不可能这样做时，也可将其布置在工地入口处.大宗地方材料的堆场或仓库，可布置在相应的搅拌站、预制场或加工场附近。当采用水路运输大宗施工物资时，要在码头附近设置转运仓库。 工业项目的重型工艺设备，尽可运至车间附近的设备组装场停放，普通工艺设备可放在车间外围或其他空地上. (3)确定搅拌站和加工场位置 当有混凝土专用运输设备时，可集中设置大型搅拌站，其位置可采用线性规划方法确定，否则就要分散设置小型搅拌站，它们的位置均应靠近使用地点或垂直运输设备。 各种加工场的布置均应以方便生产、安全防火、环境保护和运输费用少为原则。通常加工场宜集中布置在工地边缘处，并且将其与相应仓库或堆场布置在同一地区。 （4）确定场内运输道路位置

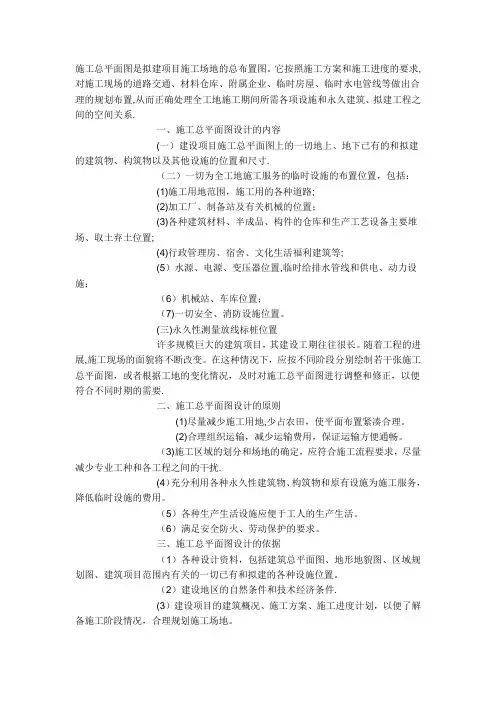

施工总平面图布置 一、施工总平面图设计的内容 1、建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。 2、一切为全工地施工服务的临时设施的布置位置，包括： (1)施工用地范围，施工用的各种道路。 (2)加工厂、制备站及有关机械的位置。 (3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置； (4)行政管理房、宿舍、文化生活福利建筑等； (5)水源、电源、变压器位置，临时给排水管线和供电、动力设施; (6)机械站、车库位置； (7)一切安全、消防设施位置。 3、永久性测量放线标桩位置 许多规模巨大的建筑项目，其建设工期往往很长。随着工程的进展，施工现场的面貌将不断改变。在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。 二、施工总平面图设计的原则 (1)尽量减少施工用地，少占农田，使平面布置紧凑合理。 (2)合理组织运输，减少运输费用，保证运输方便通畅。 (3)施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。 (4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务， 降低临时设施的费用。
(5)各种生产生活设施应便于工人的生产生活。 (6)满足安全防火、劳动保护的要求。 三、施工总平面图设计的依据 (1)各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。 (2)建设地区的自然条件和技术经济条件。 (3)建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。 (4)各种建筑材料构件、加工品、施工机械和运输工具需要量一览表，以便规划工地内部的储放场地和运输线路。 (5)各构件加工厂规模、仓库及其他临时设施的数量和外廓尺寸。四、施工总平面图的设计步骤 1、场外交通的引入 设计全工地性施工总平面图时，首先应从研究大宗材料、成品、半成品、设备等进入工地的运输方式入手。当大宗材料由铁路运来时,首先要解决铁路的引入问题；当大批材料是由水路运来时，应首先考虑原有码头的运用和是否增设专用码头问题；当大批材料是由公路运入工地时，由于汽车线路可以灵活布置，因此，一般先布置场内仓库和加工厂，然后再布置场外交通的引入。 (1)铁路运输 当大量物资由铁路运入工地时，应首先解决铁路由何处引入及如何布置问题。一般大型工业企业、厂区内都设有永久性铁路专用线,通常可将其提前修建，以便为工程施工服务。但由于铁路的引入将严重影响场内施工的运输和安全，因此，铁路的引入应靠近工地一侧或两侧。仅当大型工地分为若干个独立的工区进行施工时，铁路才可引入工地中央。此时，铁路应位于
1 施工总平面图布置图及说明 1.1布置依据 1、招标文件的有关要求； 2、现场红线、临界线、水电源位置，以及现场勘察结果； 3、总平面图、基础平面图； 4、消防法规的要求； 5、安全文明施工及环境保护的相关规定。 1.2布置要求 1.2.1现场围挡 1、工程施工现场周边设置连续、密闭的围挡。 2、围挡高度2.0米。采用砖砌、留垛、设变形缝。 3、围挡的宣传策划统一制定要求或设计。 4、项目现场内各分别设置围挡实行封闭管理，围挡高度不得低于1.8米。 5、施工作业区、材料堆放区与生活办公区间应相互分开。隔离措施应采用铁栅栏，高度不得低于1.8米，各区应有明显的标志牌，由生活区进入施工作业区的出入口要悬挂安全警示标志。 1.2.2施工入口形象 1、入口处应设置工程概况牌、环保现场管理牌、项目组织架构牌、安全生产牌、消防保卫牌、施工总平面布置图。 2、标牌尺寸：标牌应设置为长方形，最小尺寸为1800mm×900mm，可选用钢管和角钢支撑，或镶嵌于墙体内。标牌的材质：项目面板采用有机板，框采用铝合金或不锈钢。 3、大门口必须作硬地处理，车辆出入口位置设车辆冲洗装置和排水沟，保证带有泥土的车辆经冲洗后才能驶入城市街道。 4、入口处必须设置坚固、美观的门卫室，门卫室应悬挂经项目经理部批准的“施工现场车辆管理和人员参观管理办法及门卫岗位制度”。并配备办公桌椅、登记本、值班表、紧急联络电话表及警钟系统等，门卫人员要统一着装并佩戴执勤袖标。 5、入口处应设立安全帽存放区，确保每个进入地盘的人员（包括访客）都必须戴上安全帽。 1.2.3作业场地和施工道路 1、现场场地和道路要平坦、通畅，并设置相应的安全防护设施和安全标志，道路上
施工总平面图布置 第八章、施工总平面图布置 一、施工总体布置原则 （1）根据现有的场地条件和发包人的规划，结合场内外交通线路，按照工程施工的需要，进行施工生产、生活营地的规划、设计、修建与管理。 （2）充分考虑本工程施工期安全、环保和文明施工方面的要求。 （3）施工营地规划作到布置整齐合理、外表美观，营地布置本着有利生产、方便生活、易于管理的原则，并严格执行有关消防、卫生和环境保护等专门规定。 （4）施工机械布置做到能充分发挥施工设施的生产能力，满足施工总进度和施工强度的要求。 （5）施工程序安排，尽可能减少彼此作业时的相互干扰。 （6）施工营地设置有效的防护和排水系统，满足场地的防护和排水要求。 （7）场内施工道路布置保证平整畅通。 （8）减少噪声、粉尘对周围宿舍办公室的影响。 （9）周边环境及场内有限空间的美化、绿化。 二、施工现场平面布置
临设搭建由业主指定地点或我公司自行同地方协调举行选址搭建，规模以满足施工需要为准。临设搭建按业主提供场地公道布置。设置资料库房、钢筋加工场、模板加工场、机械停放场、水泥库房、砂堆场等。临设按海口市有关规定搭建。 如果条件允许办公用房和生活用房采用就近租用的原则，如果附近条件有限则采用现场搭设活动板房解决。办公区采用两层活动板房，食堂、厕所采用240砖墙砌筑。工人宿舍采用两层活动板房，面积约300㎡，可满足施工高峰期间200人住宿。 详细平面位置详见附表五：《施工总平面图布置》。 各临时设施用地详见附表六：《临时用地表》。 1、施工水、电、道路 （1）施工用电、施工用水及生活用水按招标人将接驳点提供到施工区考虑，详细接驳点的位置由建设单元根据现场实践情况指定。用水管线采用无毒塑料管埋地铺设至施工现场用水处。 （2）进场后准备备用电源，不得因停电而延误工期。施工期间发生临时停电时，根据实际发电台班。考虑到用电高峰临时停电和前期施工用电，同时配备两台100KW发电机，以满足工程需要。
施工总平面布置图及说明 1.工程施工现场布置规划 本工程施工设备多、工期紧、连续性强，因此需要有严密的施工组织管理和详细的工程施工布置，以确保后方供应。本次施工平面布置的原则是：首先保证生产用地，其次是生活用地，职工住房及其它附属设施等。在布置时考虑生产区和生活区相对集中，钢筋加工、施工机械、材料仓库的布置等生产区相对集中，有利于生产加工。办公区、生活区放在场地靠近大沽南路侧的大门出入口的右侧。为减少浪费、降低环境污染，施工人员和施工管理项目经理部办公室建成两层彩板房。临时用水直供不能满足施工要求时，利用提前准备的储水箱储水备用；临时用电，安装配电柜，用电由专人负责管理，保证用电安全。 2.临建的搭设 2.1 活动房搭设的基本要求 活动房的搭设必须按照施工现场总平面图位置布置，符合安全、消防要求。同时，活动房必须坚固、安全、防潮、保暖、
通风明亮，确保主体结构安全，设施完好。活动房搭设高度不宜超过两层。 2.2 活动房搭设的加固措施 为了增强活动房的抗风能力，阳台增设40×40方管为抗 风柱，柱与柱之间有30×30的角铁电焊连接，屋面顶板自上 而下用125㎜自攻螺丝与角铁固定。为了防止冬天的雪荷载，活动房屋顶中间设置40×60方管横梁，以防大雪压垮屋顶。 2.3 施工准备 为确保施工进度和质量，需要按照总平面图要求清理活动房搭设场地。施工用电采用架空线，在总配电箱中引出，在施工现场设置三个配电箱，所有配电箱电源均从总配电箱中引出。施工技术准备方面，需要积极组织技术人员认真熟悉图纸，向所有作业人员进行搭设方案交底。物资准备方面，需要按照施工进度计划安排组织货源，确定供应地点和供应方式，在指定地点按规定进行储存和保管。劳动力准备方面，需要组织精干的施工队伍，安排有施工经验的人员参加施工，合理组织劳动力，在施工前进行安全、防火和文明施工等教育。
施工总平面图布置 第一节、施工部署 1.指导思想 本工程被列为我司的信誉工程、形象工程，质量目标为一次交验合格，目的在于发挥我司的传统优势，通过创优质、创建市级文明工地，巩固我司在建筑市场取得的成就，为此，我们将集中优势人力、物力、财力、协调好各方面关系，严格实行项目法管理，严密组织、精心施工、确保工程顺利进行。 我司技术力量雄厚，机械设备齐全，常年从事类似工程的建设,积累了相当丰富的施工经验。锻炼了一支质量意识强，技术水平高,具有工作责任心的施工队伍。在质量管理方面，实行目标管理，为完成本工程，项目部选派技术业务水平高，施工经验丰富的人员承担该工程的施工任务。有事业心强，重质量、重信誉，善打硬仗的项目经理直接现场指挥，负责合同的履行和该项目的管理，并对工程的经济技术成果承担责任。 精心选择施工队伍，按照两层分离的原则，对作业层的劳力管理实行优化组合，对管理层实行竞争上岗，组建一支管理严，技术作风硬的施工班组和管理人员队伍来承担该项目的施工，推行物质奖励与劳动竞赛相结合的激励措施，同时加强员工的思想政治工作，坚持以人为本，千方百计调动员工的生产积极性，以保证工程快速优质顺利完成。 2.施工方案 根据现场施工条件和本工程特点及我司技术装备条件合理组织施工力
量，本工程垂直运输选用塔吊，梁板选用复合木模板，支撑采用钢管脚手架支撑；混凝土采用商品混凝土直接送到浇筑点；外脚手架全部采用落地扣件式钢管架。 3.劳动力组织与配备 劳务层由我公司土建施工队、装配式安装队、水电安装队、装饰装修施工队、设备施工队、室外配套施工队等施工队伍组成。土建、装配式、水电安装队在施工准备阶段开始分批进入现场，装饰装修队在主体结构施工完后进入现场，其他施工队根据现场进度计划穿插进场。 4.施工顺序 本工程的施工应遵照先基础后主体，先土建后安装，先主体围护再装修，主体施工期安装预留预埋配合，围护装修期间穿插交叉作业的原则进行施工。 抓住关键，制定合理的施工顺序是保证工期如期进行的节点。本工程基础施工是关键，因此，要合理组织，为基础施工创造条件。全部基础部分尽早施工到±0∙000,完成回填土施工，是整个结构施工的关键点，也为主体施工创造良好的施工现场和施工环境。待结构主体封顶后，大面积的室内抹灰完成及结构完成后，视气候情况抢出屋面，内抹灰收头工作可随外墙抹灰和装饰装修逐层由上至下完成，接着进行室外工程施工，安装工程插入则亦然，所有工作应做到：保证关键线路及时穿插搭接有序，一气呵成。 主要线路的施工顺序如下： 土方开挖f验坑清底、修边f基坑支护与排水施工f桩基础f地下室
