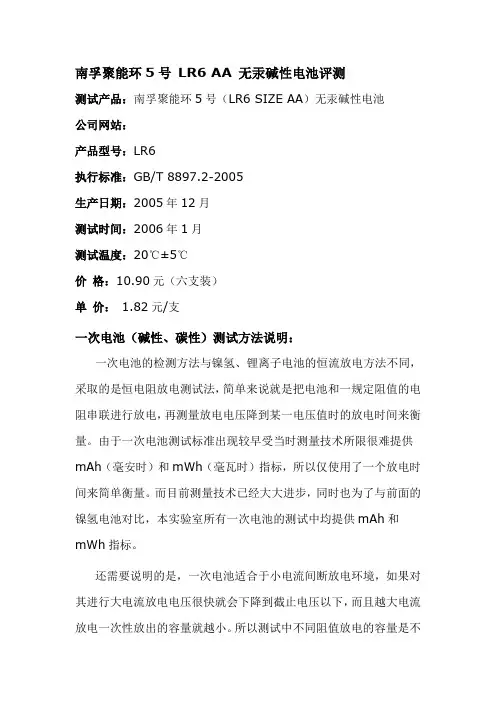

南孚聚能环5号LR6 AA 无汞碱性电池评测
测试产品：南孚聚能环5号（LR6 SIZE AA）无汞碱性电池
公司网站：
产品型号：LR6
执行标准：GB/T 8897.2-2005
生产日期：2005年12月
测试时间：2006年1月
测试温度：20℃±5℃
价格：10.90元（六支装）
单价： 1.82元/支
一次电池（碱性、碳性）测试方法说明：
一次电池的检测方法与镍氢、锂离子电池的恒流放电方法不同，采取的是恒电阻放电测试法，简单来说就是把电池和一规定阻值的电阻串联进行放电，再测量放电电压降到某一电压值时的放电时间来衡量。由于一次电池测试标准出现较早受当时测量技术所限很难提供mAh（毫安时）和mWh（毫瓦时）指标，所以仅使用了一个放电时间来简单衡量。而目前测量技术已经大大进步，同时也为了与前面的镍氢电池对比，本实验室所有一次电池的测试中均提供mAh和mWh指标。
还需要说明的是，一次电池适合于小电流间断放电环境，如果对其进行大电流放电电压很快就会下降到截止电压以下，而且越大电流放电一次性放出的容量就越小。所以测试中不同阻值放电的容量是不
一样的，小阻值（大电流）放电无法一次放干净，放完电的电池放置一段时间电压就会恢复。
一、外形包装
三、重量及尺寸
质量测量：
1＃：23.854 g 2＃：23.886 g 3＃：24.045 g
4＃：23.819 g 5＃：24.132 g 6＃：23.923 g
平均质量：23.943 g
尺寸：
1＃：直径：13.94mm 高：50.32mm 2#：直径：13.94mm 高：50.34mm
3＃：直径：13.94mm 高：50.16mm 4#：直径：13.94mm 高：50.16mm
5＃：直径：13.94mm 高：50.36mm 6#：直径：13.94mm 高：50.32mm
平均尺寸：直径：13.94mm 高：50.28mm
四、电气试验
（1）初始状态：
开拆包装后直接测量初始电压和电池内阻。
1＃：电压1.630 伏内阻：122.6毫欧2＃：电压1.630 内阻：126.2毫欧
3＃：电压1.632 伏内阻：140.8毫欧4＃：电压1.630 内阻：129.6毫欧
5＃：电压1.631 伏内阻：124.1毫欧6＃：电压1.630 内阻：123.8毫欧
（2）容量测试：
第1，2，3号电池进行3.9欧电阻连续放电测试，体现电池的大电流放电能力。
第4，5，6号电池进行10欧电阻连续放电测试，体现电池中等负荷放电能力。
×测试方法参考国标GB/T 8897.2-2005
3.9欧连放检测（1＃、2＃、3＃电池）：
南孚聚能环（LR6）1＃电池测试曲线容量：1264mAh 总能量：1423mWh 放电时间：266.75 分钟4.446 小时
南孚聚能环（LR6）2＃电池测试曲线容量：1303mAh 总能量：1464mWh 放电时间：275.42 分钟4.590 小时
南孚聚能环（LR6）3＃电池测试曲线
容量：1282mAh 总能量：1439mWh
放电时间：270.75 分钟4.513 小时
3.9欧连放平均值：
容量：1283mAh 总能量：1442mWh
放电时间：270.97 分钟4.516 小时
平均放电电压：1.123 V （伏）
平均放电电流：287.9 mA（毫安）
10欧连放检测（4＃、5＃、6＃电池）：
南孚聚能环（LR6）4＃电池测试曲线容量：1909mAh 总能量：2265mWh 放电时间：976.53 分钟16.276 小时
南孚聚能环（LR6）5＃电池测试曲线容量：1985mAh 总能量：2354mWh 放电时间：1015.69 分钟16.928 小时
南孚聚能环（LR6）6＃电池测试曲线容量：1881mAh 总能量：2240mWh 放电时间：958.19 分钟15.970 小时10欧连放平均值：
容量：1925mAh 总能量：2286mWh
放电时间：983.47 分钟16.391 小时
平均放电电压：1.187 V （伏）
平均放电电流：118.7 mA（毫安）
测试结果：
；本次参测的南孚聚能环（LR6 SIZE AA）无汞碱性电池电气实验结果如下，3.9欧放电负荷可视为其平均电流287.9mA恒流的情况，10欧放电负荷可视为其平均电流118.7mA恒流的情况。
3.9欧连放平均值：
容量：1283mAh 总能量：1442mWh
放电时间：270.97 分钟4.516 小时
平均放电电压：1.123 V （伏）
平均放电电流：287.9 mA（毫安）
10欧连放平均值：
容量：1925mAh 总能量：2286mWh
放电时间：983.47 分钟16.391 小时
平均放电电压：1.187 V （伏）
平均放电电流：118.7 mA（毫安）
×碱性电池在不同的放电电流下放出的电量是不同的，所以本检测提供了3.9欧和10欧放电两个指标，3.9欧放电可反映电池使用在马达、玩具、数码相机上的应用情况，而10欧放电则反映电池在常用的中小电流下（磁带录音机、随身听、多功能MP3）的应用情况。
×本测试数据对于小于平均电流小于50mA的应用不具参考性。
干电池使用提示：
AA碱性电池1500MA-1700MA
AAA碱性电池450MA-600MA
这个是根据公司估算出来的，其实电池很多分类，只有干电池一般不是按容量叫法，而是在哪种放电环境放电多少分钟或者小时。
干电池在使用过程中要注意不可过放电（一般截止电压1.0v），否则容易导致电解液泄漏，损坏电子设备！！
据我个然经验和查阅资料，我把干电池电量检测分为以下四个阶段：
1、高电量： 1.4v以上电压
2、中电量： 1.4—1.3v
3、低电量： 1.3—1.2v
4、低低电： 1.2-1.0v
5、关机电压： 1.0v以下
（放电电流在20ma左右比较适合）
