门禁电锁实物及安装实例
1.何为外拉门?
『外拉门』是意指以人站在门外（屋外)为观点，当把门打开时，是把门往外面拉(往屋外拉)，此时若安装磁力锁,则只需将磁力锁安装在门框上既可，不需再安装辅助支架。
2何为内推门?
『内推门』是意指以人站在门外（屋外)为观点，当把门打开时，是把门往里面推(往屋内推)，此种门若安装磁力锁时就必须要加装辅助安装架,因为若不安装辅助架磁力锁安装的位置就会变成在门外(屋外)，那幺就很容易因破坏磁力锁而把门打开了.
注:安装要点:
(1)无论门开方向为何,锁的本体一定要在门内(屋内)，才是正确的。
(2)安装外推门时可搭配EB-200/220吸附板安装架,方便施工。
单开门,双开门:
3 什么是
什么是单开门
单扇门也称单开门两扇门就是双开门
上下有框门/上下无框门/什么是上有框,下无框门:
4什么是
什么是上下有框门
门本身和门框,都有金属边,或者木边.则为上下有框门.常用于玻璃门上
.
门本身和门的上面,都是纯粹一片玻璃.没有任何边框可以安装门锁,则为上下无框门. 一般需要匹配====上下无框门用/ “U”型上下门夹.辅助安装,安放门锁.
门上面有边框,可以安放电锁.下面纯粹一片玻璃.则为上有框,下无框门.一般匹配====下无框门用/ “U”型80下门夹.辅助安装.实物图如上.

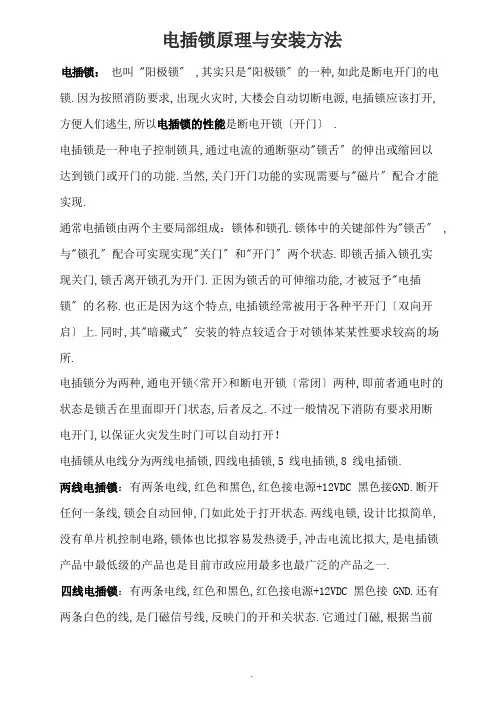

电插锁锁安装实例:(适用于玻璃门)
5电插
电插锁的组成部分及名称埋入式安装示意图
电插锁埋入式安装实物图电插锁埋入式安装透视图
电插锁及U型夹安装实物图
6磁力锁安装实例(适用于木门,玻璃门,铁门,防盗门等)
埋入式埋入式磁力锁安装范例磁力锁安装范例 埋入式磁力锁安装范例
外挂式 磁力锁安装范例(适用于很紧密的门) 磁力锁安装范例
铁门铁门磁力锁安装范例磁力锁安装范例
7阳极锁,磁力锁等磁力锁等外挂架安装实例外挂架安装实例(外挂式,适合于很紧密的门)
后效果图
磁力锁/闭门器外挂架安装实例磁力锁安装
磁力锁安装后效果图
磁力锁匹配ZL夹安装实物图磁力锁匹配ZL夹安装实物图
8自动门安装实例:
1最简单方法: 把自动门当一个锁用.做法:自动门门顶有一个红外探测器.它有两个信号线.把信号线接到门禁锁的地方.然后自动门的红外感应不要.
门禁系统和电锁连接的实物图.
门禁系统和自动门连接的实物图.
2.自动门内加磁力锁安装方法:(不建议使用.除非特别专业,而且非常熟悉磁力锁,各种自动门技术参数.)
自动门外观自动门上方安装槽
利用内部现有沟槽安装安装完成图
上锁状态吸附板安装位置安装(常用于铁门,防盗门)
电控锁安装
9电控锁
单门、双门、四门系列门禁安装及说明 门禁系统分为两种类型，总线和网络型。总线型分单门、双门、四门等门禁控制器通过485总线方式直接接入门禁服务器串口，前端按钮、电磁锁（电插锁）、读卡器、门磁接入门禁控制器。网络型分两种方式：1、单门、双门等网络门禁控制器通过网络接入门禁服务器，2、前端按钮、电磁锁（电插锁）、读卡器、门磁先接入门禁控制器然后接入网络门禁控制器，通过网络接入门禁服务器，门禁控制器可接入门的数量及网络门禁控制器可接入门禁控制器的个数根据现场情况而定。下面介绍门磁、各种锁、按钮、读卡器、防爆门禁、门禁控制器的介绍及安装方法，因门禁的厂家较多，赞只找了一些有代表性的产品，和其他门禁原理相同。 一、门磁 1).门磁的功能和原理，门磁在门禁系统中的应用。 门磁是用来检测门是否关闭的一个小型感应器，有很多电锁是带了门磁功能的，建议客户如果门禁系统中用到门磁，最好是采购带门磁功能（门状态反馈功能）的电锁。如果电锁没有带门磁功能，可以自行选购门磁，门磁大小比一元硬币略大，价格在十几块钱左右。 市面上常见的一款暗装式门磁，不带电线的一端内藏磁铁，带电线的低端内部藏有干簧管等元器件，当磁铁接近时，电线输出闭合信号，当磁铁远离时，两条电线输出开路信号。不带电线的一端装在门的顶部，带电线的一端装在门框上。门关好时，两端正好重叠接近。市面上还有一些门磁是方形的，适用于明装场合，用于门窗上。 2).门磁在门禁系统中的主要作用在于以下几点： 在软件实时监控时，可以看到每个门现在的状态是开着的还是关着的。 可以配合门禁控制器启用门被非法闯入（没有刷卡或者按按钮的合法操作，而门被打开了，例如踹开或者撬开）报警。 可以配合门禁控制器启用门长时间未关闭报警。 备注：如果不需要这几个功能的门禁系统，可以不接门磁。如果需要这几个功能，就将门磁接到控制器的门磁输入点（例如Sen1 GND）上，不用区分正负。如果一个大型多门门禁系统，只有几个门用到门磁的这几个功能，则其他的门磁输入点（例如Sen1 GND）用导线进行短接，避免产生误报警信号 二、电磁锁 目前，门禁控制器控制门开、闭的主要执行机构是各类电锁，包括锁扣、磁力锁、电插锁等，锁扣、磁力锁多用于木门，而电插锁多用于玻璃门，一般锁具是采用直流方式供电，供电电压从12V到18V甚至24V不等，因此功耗也各不相同，出于节能的考虑，门锁要根据具体需要进行合理选择：在重要场合，门锁要经得住一定的外界冲击破坏，因此可以选用大功率的电锁，而一般性的场合，如果要求不高，可以采用12V供电的电锁。就目前具体使用情况来看，绝大多数电锁是采用工作电压为12V，待机状态电流消耗小于1A的小功率电锁。 以下为门锁安装步骤及示意图： 1).双开门(电插锁ML150-6 )
门禁系统施工布线规范 读卡器到控制器的线，建议用8芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合法卡可不接LED 线），数据线Data1 Data0互为双绞。线径建议0.3平方毫米以上。最长不可以超过100米。屏蔽线接控制器的GND。按钮到控制器的线，建议采用两芯线，线径在0.3平方毫米以上。 电锁到控制器的线，建议使用两芯电源线，线径在0平方毫米以上。如果超过50米要考虑用更粗的线，或者多股并联或者通过电源的微调按钮，调高输出电压到14V左右。最长不要超过100米。门磁到控制器的线，建议选择两芯线，线径在0.3平方毫米以上，如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警功能，门磁线可不接。 控制器到控制器之间，以及控制器到转换器的线，建议使用8芯屏蔽双绞网线。线径在0.3平方毫米以上，485+和485-一定要互为双绞，其中6芯备用，屏蔽线可不接，如果
通讯不畅通，可以考虑用屏蔽线将所有控制器的GND进行连接，或者在485总线的最后一台控制器的485＋和485-之间并联120欧姆的终端电阻来改善通讯质量。485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。如果超过选用485HUB或者中继器来改善通讯环境。 所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。 虽然控制器具备了良好的防静电防雷击防漏电设计，请务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。 建议您不要经常带电拔插接线端子，请务必拔下接线端子，再进行相应的焊接工作。 请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。 不建议您擅自对接其他附加设备，所有非常规的操作，请务必先于我方工程师沟通。
如何介绍门禁产品功能和先进性？ 先进性的好处： 一、在给客户介绍产品时，由于我们的产品先进性比较多，能体现出和竞争对手产品的差异，提升我们产品的竞争力 销售人员都希望我们自己的产品比竞争对手的产品要好，比竞争对手的产品先进，这样在给客户介绍产品的时候，就能够很好的体现出我们自己的产品比竞争对手的产品要好，可以提升我们产品在客户心目中的竞争力，从而增加成交的几率。 二、在招投标的过程中，可以利用产品的先进性树立一些门槛，挡住其他产品入围 如果产品有比较多的先进性，在项目招标的过程中，可以通过甲方把产品的功能和技术的具体要求写进标书中，由于很多产品在标书中要求的技术和功能方面达不到要求，从而不能入围参与竞争，提高自己产品中标的机会。 三、利用先进性可以提高产品的销售价格和利润空间 产品的先进性好就能以比较高的价格进行销售，从而获得比较高的利润空间。有些项目涉及到公关费用等，也需要产品以较高的价格销售，来获取较高的利润，不然就无法进行操作了。 先进性的弊端： 一、越先进的技术越不成熟，稳定性有隐患 大家可以看到，手机和汽车等产品，每次推出新款产品的时候，厂家的宣传往往都是在强调这个产品使用的什么先进的技术，实现了什么先进的功能，的确这些先进性技术和功能的宣传能吸引消费者的眼球，也确实让我们享受到了先进的科技带来的便利。但是这些先进的手机或者汽车在使用过程中或多或少都有些毛病，原因就在于这些产品使用的先进性技术没有经过大量的市场应用然后再完善的过程，虽然看起来技术很先进，但是稳定性是存在隐患的。门禁产品也是如此，成立才两三年的厂家研发出来的产品，是肯定不能和研发经验超过十年的厂家生产的产品稳定性媲美的。 二、门禁产品的特性决定了这个产品最核心的要求是稳定性要好，而不是技术和功能最先进 门禁产品是一个以保障安全为核心目的的产品，所以门禁产品最重要的是产品不能经常坏，即稳定性要好，其次才会要求产品的技术和功能要相对安全，如第一点所说，如果门禁产品的技术和功能非常先进，但是稳定性不好，这样门禁产品在客户使用过程中会带来安全的隐患，客户是不能接收的。大家可以研究一下国外的门禁产品，他们使用的都是九十年代（有些甚至是七八十年代的技术），产品的先进性是比较滞后的，但是国外的产品非常的稳定，这一点相信是众所周知的。 三、看起来好卖，但是后续麻烦比较多 门禁产品的功能和技术很先进，在销售过程中的确可以降低销售的难度，同时有可能获得比较高的销售价格和利润。但是由于先进性技术不是非常成熟的隐患，产品在以后的使用过程中可能会出现稳定性不好的情况，这样会导致我们的售后服务工作量比较大，严重的甚至会造成收不到款，因为产品稳定性不好，客户会认为你们公司有问题，甚至会到处讲你公司的坏话，影响到你公司的声誉，这样损失就巨大了。 销售人员如何给客户介绍门禁产品功能的先进性：

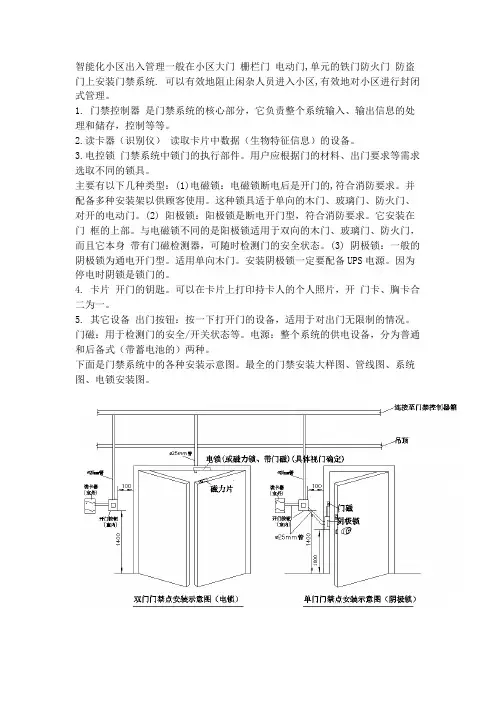

第1章 各子系统施工方法及工艺 1.1 门禁集中控制系统 1.1.1 系统组成 由门禁控制器、读卡器、磁力锁、出门按钮组成。 1.1.2 系统实施方案 系统设置一台管理主机，放置在监控中心；在管理主机上安装门禁管理软件，负责对整个门禁系统的维护管理；控制器为系统的核心部件，负责整个系统输入、输出信息的处理和储存、控制等。为方便现场施工和日常维护，所有管线均设置于PVC 穿线管当中，系统做好防雷接地。 门控点设备安装示意图如下： 读卡器(电锁线 门磁线 出门按钮线 读卡器线 (穿PVC管) 至门禁控制器 单扇门设备安装示意
读卡器( 至门禁控制器(穿PVC管)出门按钮线 门磁线 电锁线 双扇门设备（磁力锁）安装示意 ●电磁门锁可以水平或垂直安装在门框上，电磁门锁及电线应安装在室内以确保 安全； ●电磁锁与吸附板应对正安装，以达到吸附力最大； ●吸附板必须加橡胶垫片进行微调； ●电控门锁的电源装置应安装在控制中心或门附近的吊顶内； ●出门按钮应安装在操作舒适无障碍物的位置； 1.1.3施工流程 根据招标文件的需求分析，结合我公司施工经验，门禁集中控制系统的施工工艺流程按照：穿管布线，连接设备，线路测试，系统整体测试的流程依次进行。 1.1.3.1 器材检查 对所用器材进行外观检验，检查其型号规格、数量、标志、标签、产品合格证、产品技术文件资料，有关器材的电气性能、机械性能、使用功能及有关特殊要求负荷施工相关要求。 1.1.3.2 管路敷设 根据招标需求，首先进行线管的敷设。线管敷设方面达到如下要求： ●预埋在墙体中间的暗管内径不宜超过50mm；
●楼板中的暗管内径宜为15~25mm； ●直线布管30m处应设置拉线盒或接线箱； ●暗配管制转弯角度应大于90°，在路径上每根暗管的转弯角度不得多于二个， 并不应有S弯出现； ●在弯曲布管时每间隔15m处，应设置暗拉线盒或接线箱； ●暗配管转弯的弯曲半径不应小于该管外径的6倍，如暗管外径大于50mm时， 不应小于10倍。 1.1.3.3 刷卡机安装 ●安装在台面或者墙面上，前面安装距离地面100cm，应严密防水、防尘； ●刷卡机的固定方法以施工现场条件而定； ●固定螺丝需拧紧，不应产生松动现象； ●安装位置应符合设计要求。 1.1.3.4 接地 安装机柜，配线设备及金属钢管、槽道、接地体，保护接地导线截面、颜色应符合设计要求，并保持良好的电气连接，压接处牢固可靠。 1.1.4施工工艺 ●设备安装：必须按照设备随机提供的设备安装工艺要求和说明书的要求进行操 作，设备必须安装稳固； ●安装应牢靠，不得倾斜，严格按照设备机架安装标准进行安装； ●设备安装应美观，注意防水防尘； ●设备必须严格接地。 1.2 停车场管理系统 1.2.1系统组成 本系统主要由集成道闸、入口发卡机、出口收费机、停车场专用网络摄像机、管理软件等组成。
