门禁电子密码锁说明书

《微机原理及接口技术》

课程设计说明书

课题：门禁电子密码锁

专业：通信工程

班级：****

姓名：******

学号：

指导老师：

目录

一、设计任务 (3)

1、设计题目 (3)

2、设计目的 (3)

3、设计任务 (3)

4、设计基本要求 (3)

二、总体方案设计与论证 (4)

1、总体方案设计 (4)

2、按键消抖方案设计与论证 (4)

3、按键检测方案设计与论证 (5)

4、数码管显示方案设计 (5)

三、总框图及总体软件设计说明 (5)

1、系统总框图 (5)

2、硬件模块功能说明 (5)

3、软件设计说明 (6)

四、局部程序设计说明 (7)

1、按键检测程序 (7)

2、拆字程序 (8)

3、显示程序 (10)

4、核对密码程序 (11)

5、中断服务程序 (14)

五、系统资源分配 (15)

六、系统功能与操作说明 (16)

七、调试记录及调试结果 (17)

八、课程设计总结 (17)

附录 (18)

一、设计任务

1、设计题目：门禁电子密码锁

2、设计目的：通过小型微机应用产品的设计与调试过程，运用《微机原理

及接口技术》课程所学的基本知识，在设计中加以应用，进而得到理解、巩固和提高发展，通过实践的过程学习掌握分析与解决实际问题的方法与手段，提高设计、编程与调试的实际动手能力，作为工程技术工作的一次基本训练。

3、设计任务：设计一个以单片机为核心的门禁密码锁。具有密码开锁，不

同权限的密码修改、密码输入安全设置、开门时段管理等功能。编程并在单片机实验板上模拟调试实现。

4、设计基本要求：

1、开机进行接口部件及数码显示器、指示灯、讯响器等自检。

2、密码分为管理员密码和用户密码：管理员密码为8位0~9的数字，而

用户密码为6位0~9的数字。

3、设置“0”~“9”的数字键及“ESC”和“ENT”等功能键。对按键输入

信号须进行软件消抖处理。

4、工作模式：

（1）常态：数码管显示时钟。

（2）开锁模式：需输入6位数字为0~9的密码进行开锁。密码数字可以由管理员事先设置保存共普通用户使用。

（3）管理员操作模式：需输入8位0~9的密码，可以进行修改用户密码、修改管理员密码、修改进门时段等功能。

5、常态下，八位LED 7段数码管显示时钟信息可包括小时、分钟、秒钟。

6、只要按下0~9的数字键则转入开锁状态，每按一个数字键使数码管从

左到右逐次显示“—”。

7、如果输入的密码为6位则和用户密码进行匹配，匹配一致则开锁，如

果输入的密码为8位则和管理员密码进行匹配，匹配一致则进入管理员操作模式。

8、在密码输入状态下，输入满6位或8位密码数据后，按“ENT”键才能

进行密码匹配，如果没满6位或8位数字密码，按“ENT”则不作响应。

9、输入的用户密码如果匹配则相应指示灯亮并且电动开门电磁铁线圈通

电1S开门后返回常态；如果输入不正确，则提示“E”，3S后返回常态，等待下一轮的密码输入。

10、开锁模式下可以按“ESC”键取消开锁模式返回常态。

11、管理员操作模式下，管理员可以选择功能，01功能代表设置用户密码、02功能代表重置管理员密码、03功能代表设置进门时间、04功能设置实时钟。利用ESC键返回常态。

12、管理员操作模式下，01功能可以设置用户密码，输入新密码时需要进行确认。

功能扩展提示：（选做）

1、管理员操作模式下，02功能重置管理员密码；

2、管理员操作模式下，03功能可以设置进门的开始时间和结束时间。只有在进门时间段输入用户密码才能开锁。如果开始时间和结束时间均设置为00:00，则为全天可以按密码开门；

3、管理员操作模式下，04功能实时钟的设置，利用数字3和数字4按键实现对时和分钟的调校，按键操作时实现快调功能；

4、如果在开锁模式下12S后没有按键操作则进入常态；

5、如果在开锁状态下用户密码输入十次均错误则报警锁键15分钟；

6、其他功能扩展。

二、总体方案设计与论证

1、总体方案设计：

以微处理器AT90C51为核心，利用P0，P1和P2.4、P2.5、P2.6、P2.7这些I/O口实现数据的传送；利用I2C总线通信协议和24C02芯片进行密码的核对和修改；4×4矩阵键盘用于密码的输入与修改以及时钟值的修改；数码管用于显示时间和密码输入和修改状态；密码输入正确后通过P2.4口控制继电器工作打开门；P1口用与读入按键状态来判断是否有按键按下然后执行相应的按键功能；P0口控制数码管的段码输出，P2.5，P2.6，P2.7连接到74ls138译码器来控制数码管的位选码输出。

2、按键消抖方案设计与论证：

2.1、软件延时消抖法

软件延时消抖通过调用延时子程序来判断按键是否是抖动，若是抖动，则延时后按键状态和无按键按下时状态一样，若不是抖动，则按键状态和无按键按下时状态不一样，确定为按键按下。

2.2、滚动滤波法消抖

滚动滤波法通过采集按键最近的5次状态来判断是否有抖动，用5个连续的存数单元分别存按键最近的5次状态，再用2个单元来存放稳定时的状态值，每次扫描按键时把上一次的状态值都存入后一个单元，然后把当前按键的状态值存入第一个单元，这样依次进行下去，若不是抖动，则5个单元的值都相等，若是抖动，则5个单元的值不全相等；之后把5个单元相等时的值存

入其中一个稳定状态存储单元，另一个则是存上一次的稳定值，当上一次稳定值是无按键按下时的值，当前稳定值不等于无按键按下时的值时，则判定为按键按下。

软件延时会有一个等待按键释放的过程，因此按下按键数码管会灭一小段时间，结果不太理想，但滚动滤波法只判断按键按下的那个状态（下降沿），因此不会出现数码管灭的情况，因此采用滚动滤波法。

3、按键扫描方案设计与论证：

3.1、逐行(列)扫描法

逐行扫描法把行(列)线其中一位置为0，然后观察列(行)线电平变化，若为0了，则把行首值+列值得到键值确定哪颗按键按下，若没变化在把后一行(列)线置为0，依次扫描过去。

3.2、线反转法

线反转法先把行线设为输入，列线设为输出且输出0，然后读取行线的状态值暂存寄存器，然后行列线互换，列先设为输入，行线设为输出，读取列线的值之后和之前行线的值相或得到每个键的状态值，查表找出哪颗键被按下即可。

逐行(列)扫描法比较麻烦，因此采用线反转法。

4、数码管显示方案设计：

数码管显示数字时是把每个数字的段码送到数码管段选口，然后选通数码管位选码，则数码管就显示对应的数字，每个数字的段码采用查表的方式查找，把每个数字的段码都写在一个数组，通过数组下标查找到对应段码送出去显示。输入密码时数码管要显示输入的状态‘-’，采用一个数组存储‘-’，初始数组内容全0，数码管全灭，每输入一个密码，该数组对应位置就存入‘-’的段码，然后通过缓冲单元输出到数码管。

三、总框图及总体软件设计说明

1、

图1

2、硬件模块功能说明

键盘模块：键盘共16个按键，10个是0~9数字键，1个返回键（ESC），1个确认件（ENT），1个设置用户密码键，1个设置管理员密码键，1个调整时钟

键。当数字键是输入对应的0~9数字的，返回键是取消所有调整返回到常态显示时间的，确认键是对用户或管理员的操作进行确认的，管理员模式下修改密码按键才有效，调时钟按键按下则暂停时钟走时进行时间修改。

按键的分配如图： 注：

U:设置用户密码；

A:设置管理员密码； ESC:返回；

ENT:确认；

图2

数码管模块：常态下显示时间值，开锁模式下显示输入的密码状态，以‘-’来显示，管理员模式下全部显示’-’，调整时间时显示所调整的时间值。

继电器模块：当用户密码输入正确时由单片机发出指令让继电器工作打开门。 24C02模块：保存用户密码和管理员密码，与单片机通过I2C 总线协议进行通信，I2C 通信只有一根数据线SDA 和一根时钟线SCL ，通信前由单片机发出一个起始信号，之后在时钟线SCL 高电平期间把数据线SDA 上的数据发送给24C02，在时钟线高电平期间数据先上的数据必须保持，SCL 为低电平是SDA 上的数据才能发生改变，当发送完一个字节后从器件24C02会向单片机发送一个应答信号，单片机接收到应答信号后可以发出终止信号终止通信。

3、软件设计说明 主程序：

主程序是整个程序的主体，可以对各个子程序进行调用，协调各个子程序之间的联系，控制着整个系统的工作流程。系统上电后进入主程序，先对系统各个

图3

四、局部程序设计说明

1、按键检测程序

代码如下：

void sm_key()

{

int i=0,j;

uchar a,b,c,k;

key=0x0f;

lb[4]=lb[3];

lb[3]=lb[2];

lb[2]=lb[1];

lb[1]=lb[0];

lb[0]=key; //滚动滤波存储

for(j=0;j<4;j++)

{

if(lb[j]!=lb[j+1]) //还要有两个单元不相等则退出函数

return;

k=lb[j+1];

}

pd[1]=pd[0];

pd[0]=k; //稳定状态的值存入pd[1]和pd[0]

if((pd[1]==0x0f)&&(pd[0]!=0x0f)) //pd[1]是0x0f,pd[0]不是0x0f则按下

{

key=0x0f; a=key&0x0f;

key=0xf0; b=key&0xf0;

c=a|b;//线反转后键状态值存入c

while(c!=key_code[i]) i++; //查找第几个按键按下

keyvalue=i;

if(y==0)

{

seg=sdm[keyvalue]; //按键对应段码送出显示

x++;//记录按键按下次数

return;

}

switch(keyvalue)//执行相应按键功能

{

case(0):k0(); break;

case(1):k1(); break;

case(2):k2(); break;

case(3):k3(); break;

case(4):k4(); break;

case(5):k5(); break;

case(6):k6(); break;

case(7):k7(); break;

case(8):k8(); break;

case(9):k9(); break;

case(10):k10(); break;

//case(11):k11(); break;

case(12):k12(); break;

case(13):k13(); break;

case(14):k14(); break;

case(15):k15(); break;

}

}

}

程序开始先进行滚动存储，lb[5]这个数组用来存储最近5次按键状态值的，接着判断这5个单元内容是否相等，如果不等则退出该函数，相等则接着判断是否是按下，若pd[1]为0x0f且pd[0]不为0x0f则是按键按下，然后查表找到与当前按下的键状态值相等的位置，记录得到键值，执行对应键功能。

程序流程如图：

是

图4

2、拆字程序

代码如下：

void cz()

{

if(y==1&&(ms==0||ms==4)) //常态和继电器工作下拆时间单元

{

seg_disp[0]=sdm[clk_value[0]/10];

seg_disp[1]=sdm[clk_value[0]%10];

seg_disp[2]=0x40;

seg_disp[3]=sdm[clk_value[1]/10];

seg_disp[4]=sdm[clk_value[1]%10];

seg_disp[5]=0x40;

seg_disp[6]=sdm[clk_value[2]/10];

seg_disp[7]=sdm[clk_value[2]%10];

}

if(y==2||y==3) //开锁模式和管理员模式把jm_disp[8]的内容给缓冲单元

{

seg_disp[0]=jm_disp[0];

seg_disp[1]=jm_disp[1];

seg_disp[2]=jm_disp[2];

seg_disp[3]=jm_disp[3];

seg_disp[4]=jm_disp[4];

seg_disp[5]=jm_disp[5];

seg_disp[6]=jm_disp[6];

seg_disp[7]=jm_disp[7];

}

}

拆字程序在常态不做任何调整下和打开门时把时间值存储数组里面的内容拆到数码管显示缓冲单元里面暂存，当处于开锁模式或管理员模式下则把jm_disp[8]数组里面的内容一一对应赋给数码管显示缓冲单元，开锁模式下，每输入一个密码，jm_disp[8]单元里面就回存一个‘-’的段码，在界面上显示出密码输入的位数，管理员模式下，jm_disp[8]里面全部存一个相同的段码，让数码管显示当前是管理员操作界面。

程序流程如图：

否

是

否

是

图5

3、显示程序

代码如下：

void disp()

{

int i;

for(i=0;i<8;i++) //8个数码管逐个点亮

{

switch(i) //送出位选码

{

case(0):LSA=0; LSB=0; LSC=0; break;

case(1):LSA=1; LSB=0; LSC=0; break;

case(2):LSA=0; LSB=1; LSC=0; break;

case(3):LSA=1; LSB=1; LSC=0; break;

case(4):LSA=0; LSB=0; LSC=1; break;

case(5):LSA=1; LSB=0; LSC=1; break;

case(6):LSA=0; LSB=1; LSC=1; break;

case(7):LSA=1; LSB=1; LSC=1; break;

}

if(y==0)

{

seg=0xff;//刚启动时数码管段码全1逐个检测数码管

Delay1ms(500); //亮0.5秒

}

else

{

seg=seg_disp[i]; //数码管显示缓冲单元的段码点亮数码管

Delay1ms(1);

}

seg=0x00; //消除窜显

}

}

刚启动系统时，显示程序逐个检测数码管，把数码管8段全部点亮，自检完成后，显示程序把数码管显示缓冲单元里的内容送出到数码管段码口点亮数码管，使之显示相应的数据，该程序里是8个数码管逐个点亮过去，每显示完一个数码管都会灭掉数码管，等下一次循环在点亮下一个数码管，目的是为了消除数码管之间的窜扰显示。

程序流程如图：

否

是

是

否

是

图6

4、核对密码程序

代码如下：

void open_lock()

{

uint i,i1;

uchar j;

if((y==2&&w==1)&&v<8)

{

mima[v]=keyvalue; //开锁模式下把输入的密码逐个存入输入缓冲单元

jm_disp[v]=0x40;//界面显示‘-’

w=0; v=v+1; //指向下一位数码管

}

if((ent==1)&&((lock==6)||(lock==8)))//进行密码的核对

{

for(i=0;i

{

if(lock==6) //判断是用户密码还是管理员密码

{

j=0x00;

tmima[i]=At24c02Read(j); //从24C02读取用户密码存入读取缓冲单

//元

}

else

{

j=0x06;

tmima[i]=At24c02Read(j); //从24C02读取管理员密码存入读取缓冲

//单元

}

j=j+1;

}

for(i=0;i

{

if(mima[i]!=tmima[i]) //核对密码是否正确

{

seg=0x79; LSA=1; LSB=1; LSC=1; //密码错误数码管显示‘E’提示

Delay1ms(3000); //显示3s

y=1; ent=0; v=0; lock=0; //进入常态，标志变量恢复

for(i1=0;i1<8;i1++)

{

jm_disp[i1]=0x00;

mima[i1]=0x00; //恢复初始状态后退出函数

}

return;

}

}

if(lock==6) //用户密码输入正确

{

OP=0; ms=4;

y=1; v=0; lock=0;//继电器工作打开门

for(i1=0;i1<8;i1++)

{

jm_disp[i1]=0x00;

mima[i1]=0x00; //恢复初始状态后返回

}

}

else

{

y=3; v=0; lock=0; //管理员密码输入正确进入管理员模式

for(i=0;i<8;i++)

{

jm_disp[i]=0x08; //恢复初始状态后返回

mima[i]=0x00;

}

}

lock=0;

}

ent=0;//密码没输完，确认标志重新清零}

程序流程如图：

图7

核对密码程序先判断密码是否输入完成，用户密码6位，管理员密码8位，若输入完成则判断是用户密码还是管理员密码，然后从24C02读取所存的正确密码进行核对，若密码是6位则进行用户密码的核对，若是8位则进行管理员密码的核对，用户密码正确则继电器工作开门，管理员密码正确则进入管理员模式，管理员模式下可进行用户密码和管理员密码的修改，若密码输入错误则数码管提示错误信息‘E’，3s后返回常态。

5、中断服务程序

代码如下：

void time0() interrupt 1

{

n1=n1-1;

if(n1==0) //是否满1s？

{

n1=16; //n1重装初值

clk_value[2]=clk_value[2]+1; //秒单元加1

if(y==2) //开锁模式下长时间不输密码则开始计数

count=count+1;

if(clk_value[2]==60) //满1分？

{

clk_value[2]=0; //秒单元清零

clk_value[1]=clk_value[1]+1; //分单元加1

if(clk_value[1]==60) //满1小时？

{

clk_value[1]=0; //分单元清零

clk_value[0]=clk_value[0]+1; //时单元加1

if(clk_value[0]==24) //满一天？

{

clk_value[0]=0; //时单元清零

}

}

}

}

}

T0计数中断一次时间还达不到1s，通过n1变量循环控制达到1s后再执行中断服务程序，秒单元加1，满60s后分单元又加1，满60小时时单元加1，满24小时时单元清零。

程序流程如图：

是 否 是 否

否

图8

五、 系统资源分配 表

表2：

单片机内存资源分配

六、系统功能与操作说明

该门禁电子密码锁系统通过输入数字密码来控制门的打开，常态下显示时间，当0~9数字键被按下时则进入开锁模式，数码管显示当前所输入的密码的状态，其中用户密码是6位，管理员密码是8位。输入6位的用户密码且按确认键后则进行开门的操作，若密码输入正确，门则打开，输入错误则显示密码错误信息‘E’，3s后返回常态；输入8位的管理员密码且按确认键后进行管理员密码的核对，若输入正确则进入管理员模式，错误则提示错误信息‘E’,3S后返回常态。若输入密码时长时间无按键动作则6秒后自动退出，返回常态。该系统有设置用户密码、设置管理员密码、设置时间和控制门的打开等功能。以下是每个功能的具体操作方法：

1、控制门打开功能：键盘上通过0~9数字键输入6位密码，按下确认键（ENT）

则进行密码的核对，密码正确门打开；返回键（ESC）则取消操作，返回

常态。

2、设置用户密码：键盘上通过0~9数字键输入8位管理员密码，按下确认

键（ENT），正确则进入管理员模式，此时按下设置用户密码按键（U）则

进行用户密码的修改，输入新的用户密码后确定则修改成功；返回键（ESC）取消所有操作返回常态。

3、设置管理员密码：键盘上通过0~9数字键输入8位管理员密码，按下确

认键（ENT），正确则进入管理员模式，此时按下设置管理员密码按键（A）

则进行管理员密码的修改，输入新的管理员密码后确定则修改成功；返

回键（ESC）取消所有操作返回常态。

4、设置时间：按下调时按键则暂停时钟走时进行时间的调整，此时通过键

盘上0~9数字键就可以修改时间，修改顺序：从时间的小时到分钟再到

秒，最后按下确认则完成时间的修改；返回键（ESC）取消操作返回常态。七、调试记录及调试结果

调试中出现了一下问题：

1、开锁模式下密码输入位数大于8位则按下确定键无反应，返回键也无法

返回常态

2、修改密码时输入6位和8位密码时不按确认键再多按几次数字键后再按

确认键系统运行也乱掉

3、在修改时间时当时间输入完成不按确认键再多按几次数字键后再按确认

系统也运行乱掉

出现以上问题的原因是程序中没有加入容错处理，之后加入容错处理后，

开锁模式下密码最多只能输入8位，满8位后再按数字键则不进行键功

能处理，密码就只存前8次所输入的，后面的一律不管，修改密码和修

改时间时也是一样的做法。修复后程序运行正常，不在出现以上错误，

其他错误暂时没发现。

八、课程设计总结

通过这次单片机的课程设计，让我对单片机有了更深一步的了解，能够更加熟练的用单片机控制外部器件去完成相应的功能，之前课堂上一直在用汇编写程序，用汇编是为了让我们对单片机内部寄存器有更深的了解，但这次课设我采用C语言编写程序，也体会到了两种语言各自的优缺点，也懂得了C对51单片机的一些操作方法，老师平时强调的程序模块化在这次的程序中也体现了出来，模块化思想也进一步加深。同时，对编写这种较长的程序也有了自己的思路，就是先搭起程序的框架，然后进行模块化的编写，然后整个程序就由这些模块组合起来，这样调试也方便，易于找错。要是想以前想起什么写什么会让程序的逻辑看起来很乱，调试起来也特别不方便，而且可读性也不高，只要程序进行模块化编写，运行时哪里出问题很容易知道是哪个模块的，然后找到相应模块去找错误，这样效率也大大提高了。

这次设计用到了片外存储器24C02，里所存内容掉电不丢失，所以用来存储密码，单片机和24C02通信时用I2C总线进行的，这个模块之前也没接触过，在这次课设中也学习并懂得了I2C总行通信协议，也增加了自己在这方面的知识，学习了单片机更多的功能的使用。

在之后的时间里我会更加努力，让自己在单片机方面更加熟练，对单片

机的应用懂得更多。在最后这一段时间里，我会不断提升自己，朝着自己的目标发展。

附录：

源程序代码：

//主函数main()

#include

#include"e_lock.h"

#include"I2C.h"

uchar code

sdm[16]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; //0~f段码

uchar code

key_code[16]={0xee,0xde,0xbe,0x7e,0xed,0xdd,0xbd,0x7d,0xeb,0xdb,0xbb,0x7b,0xe7,0xd7,0xb7, 0x77}; //按键码

uchar clk_value[3]={0,0,0}; //时,分,秒存储单元

uchar seg_disp[8]; //数码管显示单元

uchar mima[8]={0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00}; //密码缓冲存放单元

uchar tmima[8]={0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00}; //密码读取存放单元

uchar jm_disp[8]={0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00}; //界面显示密码状态单元uchar lb[5],pd[2]; //滚动滤波按键检测法存储数组

uchar keyvalue,count=0,x=0,y=0,w=0,n1=16,n2=50,ent=0,lock=0,v=0,ms=0;

/****************************************************************************** n1用于控制中断循环达到定时1s,n2控制继电器工作时间,ent用于标记确认键是否按下, ms=0是不进行任何调整,ms=1调时间,ms=2改用户密码,ms=3改管理员密码,ms=4继电器工作,刚启动(y=0),常态(y=1),开锁模式(y=2),管理员模式(y=3),keyvalue记录键值,count控制输密码时间,v用于密码和时间逐个赋值,x用于记录开机自检时按键次数,w=1是0~9密码键有按下,lock标记是几位密码*

******************************************************************************/ void main()

{

check(); //开机自检

sys_start(); //初始化函数

while(1)

{

sm_key(); //按键检测

cz(); //拆字函数

disp(); //显示数码管

open_lock(); //核对密码

control();

}

}

/************ T0定时中断函数*************/

void time0() interrupt 1

{

n1=n1-1;

if(n1==0)

{

n1=16;

clk_value[2]=clk_value[2]+1;

if(y==2) //开锁模式下长时间不输密码则开始计数

count=count+1;

if(clk_value[2]==60) //满1分？

{

clk_value[2]=0; //满1分，秒单元清零

clk_value[1]=clk_value[1]+1; //分单元加1

if(clk_value[1]==60) //满1小时？

{

clk_value[1]=0; //分单元清零

clk_value[0]=clk_value[0]+1; //时单元加1

if(clk_value[0]==24) //满1天？

{

clk_value[0]=0; //时单元清零

}

}

}

}

}

/************** 初始化函数***************/

void sys_start()

{

SP=0x60; //堆栈指针初始化

TMOD=0x11; //T0定时中断，工作方式2

TL0=0x00;

TH0=0x00; //装初值

EA=1; //总中断打开

ET0=1; //T0计数中断打开

TR0=1; //T0计数器开始计数

}

/************** 显示函数****************/

void disp()

{

int i;

for(i=0;i<8;i++) //循环点亮8个数码管

{

switch(i)

{

case(0):LSA=0; LSB=0; LSC=0; break;

case(1):LSA=1; LSB=0; LSC=0; break;

case(2):LSA=0; LSB=1; LSC=0; break;

case(3):LSA=1; LSB=1; LSC=0; break;

case(4):LSA=0; LSB=0; LSC=1; break;

case(5):LSA=1; LSB=0; LSC=1; break;

case(6):LSA=0; LSB=1; LSC=1; break;

case(7):LSA=1; LSB=1; LSC=1; break;

}

if(y==0)

{

seg=0xff; //刚启动模式数码管8段全亮

Delay1ms(500);

}

else

{

seg=seg_disp[i];

Delay1ms(1);

}

seg=0x00; //消除蹿显

}

}

/**************** 拆字函数****************/ void cz()

{

if(y==1&&(ms==0||ms==4)) //常态下拆字

{

seg_disp[0]=sdm[clk_value[0]/10];

seg_disp[1]=sdm[clk_value[0]%10];

seg_disp[2]=0x40;

seg_disp[3]=sdm[clk_value[1]/10];

seg_disp[4]=sdm[clk_value[1]%10];

seg_disp[5]=0x40;

seg_disp[6]=sdm[clk_value[2]/10];

seg_disp[7]=sdm[clk_value[2]%10];

}

if(y==2||y==3) //开锁模式下拆字

{

seg_disp[0]=jm_disp[0];

seg_disp[1]=jm_disp[1];

seg_disp[2]=jm_disp[2];

seg_disp[3]=jm_disp[3];

seg_disp[4]=jm_disp[4];

密码锁说明书

820/810密码锁说明书 欢迎您选用电子智能防盗门锁 密码Mifare卡办公连到、家用智能安全门锁是IC一卡通系统组成部分之一，其使用的Mifare 卡可以用在其它一卡通设备上。 本门锁系统功能强大，使用灵活方便，（可加装门铃，本门锁可自行设置多达27种门铃声音；第二代居民身份证也可以成为你开门的钥匙，选配）可实现一卡多门，一门多卡的开门方式，并可将门锁设置成常开状态。房门假锁（门没有锁好）时、门锁会自动报警提示。密码、开门卡全部由用户自已删除和配制，最大限制地减少安漏洞。本系统采用Mifare卡，是一种普及型感应卡（如小区停车车场等）。本门锁适用于现代化办公室、写字楼、高级小区公寓、别墅等。 高级电子智能防盗门锁使用操作 Mifare卡密码办公室、家用门锁系统有以下两种开门模式： ?独立式：单独使用Mifare卡或密码可以开门 ?组合式：Mifare卡和密码同时使用才可以开门 注：1.本系统的门锁出厂初始化后的管理密码为12345678，开门模式为独立式。 1.1从独立式切换到组合式操作如下： 输入8位管理密码按钥匙键后再按6号键蜂鸣器长鸣5声，红蓝灯闪烁，再按钥匙键确认，蜂鸣器“嘀”长鸣一声，切换成功。若退出则按“*”号键； 1.2从组合式切换到独立式操作如下： 刷管理卡后输入8位管理密码按钥匙键，再按6号键蜂鸣器长鸣5声、红蓝灯闪烁，再按钥匙键确认，蜂鸣器：“嘀”长响一声，切换成功。若退出则按“*”号键； Mifare卡锁的操作指南 （1）管理卡 功能：设置和删除有效开门卡；可以开门。 （2）开门卡 功能：开门及设置通道锁 （3）机械钥匙 功能：紧急开门，配管理卡，清除管理卡 一．设置管理卡、删除管理卡 1.1在门锁初始化（按ＰＣＢ板开关约３秒后长鸣一声，松开手指，绿灯快闪进入配管理卡状态，此时读的卡即为管理卡，成功蜂鸣器“嘀”长响一声。同时注销原来的管理卡。最多可以设管理卡２张。 １.２用机械钥匙开门，并保持机械钥匙在开锁状态红３秒后长鸣一声，绿灯快闪进入配管理卡状态（开锁状态是指锁芯的斜舌和大方舌都缩入锁体内），松开机械钥匙，此时读卡即为管理卡，成功蜂鸣器“嘀”长响一声，同时注销原来的管理卡。最多可以设管理卡2张。 二、配开门卡 2.1.进入配钥匙状态 读管理卡，蜂鸣器“嘀”的响一声，电机转动，蓝灯闪烁，此时可以开门，开门后灯灭。若没有开门就进入配钥匙状态，此时读的卡即为开门卡。5秒内门锁如果没有检测到有效的IC卡，则蜂鸣器“嘀、嘀”两声短鸣。配钥匙结束。 2.2配钥匙操作过程 进入配钥匙状态后，用IC卡接近门锁的感应区，配钥匙成功蜂鸣器“嘀”长响一声。重复此操作可以配其它的开门卡。如果此卡已经存在，则蜂鸣器发出“嘀嘀”的2声短鸣。最多可以配200张卡。

门禁系统使用说明书

安装、使用产品前，请阅读安装使用说明书。 请妥善保管好本手册，以便日后能随时查阅。 GST-DJ6000系列可视对讲系统 液晶室外主机 安装使用说明书 目录 一、概述 (1) 二、特点 (2) 三、技术特性 (3) 四、结构特征与工作原理 (3) 五、安装与调试 (5) 六、使用及操作 (10) 七、故障分析与排除 (16) 海湾安全技术有限公司

一概述 GST-DJ6000可视对讲系统是海湾公司开发的集对讲、监视、锁控、呼救、报警等功能于一体的新一代可视对讲产品。产品造型美观，系统配置灵活，是一套技术先进、功能齐全的可视对讲系统。 GST-DJ6100系列液晶室外主机是一置于单元门口的可视对讲设备。本系列产品具有呼叫住户、呼叫管理中心、密码开单元门、刷卡开门和刷卡巡更等功能，并支持胁迫报警。当同一单元具有多个入口时，使用室外主机可以实现多出入口可视对讲模式。 GST-DJ6100系列液晶室外主机分两类（以下简称室外主机），十二种型号产品： 1.1黑白可视室外主机 a)GST-DJ6116可视室外主机（黑白）； b)GST-DJ6118可视室外主机（黑白）； c)GST-DJ6116I IC卡可视室外主机（黑白）； d)GST-DJ6118I IC卡可视室外主机（黑白）； e)GST-DJ6116I（MIFARE）IC卡可视室外主机（黑白）； f)GST-DJ6118I（MIFARE）IC卡可视室外主机（黑白）。 1.2彩色可视液晶室外主机 g)GST-DJ6116C可视室外主机（彩色）； h)GST-DJ6118C可视室外主机（彩色）； i)GST-DJ6116CI IC卡可视室外主机（彩色）； j)GST-DJ6118CI IC卡可视室外主机（彩色）； k)GST-DJ6116CI（MIFARE）IC卡可视室外主机（彩色）； GST-DJ6118CI（MIFARE）IC卡可视室外主机（彩色）。 二特点 2.1 4*4数码式按键，可以实现在1~8999间根据需求选择任意合适的数字来 对室内分机进行地址编码。 2.2每个室外主机通过层间分配器可以挂接最多2500台室内分机。 2.3支持两种密码（住户密码、公用密码）开锁，便于用户使用和管理。 2．4每户可以设置一个住户开门密码。 2.5采用128×64大屏幕液晶屏显示，可显示汉字操作提示。 2.6支持胁迫报警，住户在开门时输入胁迫密码可以产生胁迫报警。 2.7具有防拆报警功能。 2.8支持单元多门系统，每个单元可支持1～9个室外主机。 2.9密码保护功能。当使用者使用密码开门，三次尝试不对时，呼叫管理中 心。 2.10在线设置室外主机和室内分机地址，方便工程调试。 2.11室外主机内置红外线摄像头及红外补光装置，对外界光照要求低。彩色 室外主机需增加可见光照明才能得到好的夜间补偿。 2.12带IC卡室外主机支持住户卡、巡更卡、管理员卡的分类管理，可执行 刷卡开门或刷卡巡更的操作，最多可以管理900张卡片。卡片可以在本机进行注册或删除，也可以通过上位计算机进行主责或删除。

密码锁使用说明书(终版修正)

LT-5000-PW 密码锁 韩式风格设计，外观精致大方，时尚典雅，采用先进的微波检查技术，即时卡片放在黑色钱包里也能读取，并杜绝红外检测易受外界光线影响的问题，读写卡距离远可达20~50mm 。 功能操作 密码、M1卡设置 目的步骤现象（操作成功时） 设置管理密码 ⑴进入编程：按“＊＃”输入出厂初使管理员密码 “123456”再按“＃” 键盘灯亮，数码管显示“00” ⑵按键“8＃”蜂鸣器“嘀~” ⑶输入新管理密码（6~12位任意数字），再按“＃”蜂鸣器“嘀~” ⑷再输入新管理密码，按“＃”蜂鸣器“嘀~”长鸣。 增加用户密码 ⑴进入编程：按“＊＃”输入管理员密码，按“＃”键盘灯亮，数码管显示“00” ⑵按键“7＃”蜂鸣器“嘀~” ⑶输入新的编号(一组密码对应一个编号，按顺序 编排不可重复，01~99两位数字)，再按“＃” 数码管显示“当前设置的编 号”，蜂鸣器“嘀~” ⑷输入新用户密码（6~12位数任意组合），按“＃”键蜂鸣器“嘀~” ⑸再次输入密码，“＃”确认蓝灯亮，蜂鸣器“嘀~”长鸣。 (6)如需再添加密码按“7＃”→输入新编号→输入 新密码→再次输入密码→按“＃”确认 删除用户密码 ⑴进入编程：按“＊＃”输入管理员密码，按“＃”键盘灯亮，数码管显示“00” ⑵按键“5＃”蜂鸣器“嘀~” ⑶输入用户编号（要删除密码的对应编号），按“＃”蜂鸣器“嘀~” ⑷再输入用户编号，按“＃”确认删除蓝灯亮，蜂鸣器“嘀~”长鸣。 ⑸如需继续删除密码按“5＃”→输入编号→再输编 号→按“＃”确认删除 增加M1卡 ⑴进入编程：按“＊＃”输入管理员密码，按“＃”键盘灯亮，数码管显示“00” ⑵按键“6＃”蜂鸣器“嘀~” ⑶输入用户编号（一张卡对应一个编码，按顺序编 排不可重复00~99两位数字），按“＃” 数码管显示“当前设置的编 号”，蜂鸣器“嘀~” 3

电子密码锁使用说明

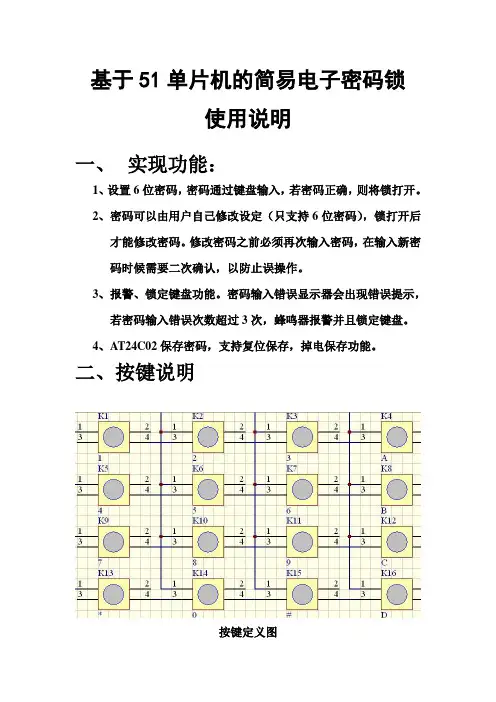

基于51单片机的简易电子密码锁 使用说明 一、实现功能： 1、设置6位密码，密码通过键盘输入，若密码正确，则将锁打开。 2、密码可以由用户自己修改设定（只支持6位密码），锁打开后 才能修改密码。修改密码之前必须再次输入密码，在输入新密 码时候需要二次确认，以防止误操作。 3、报警、锁定键盘功能。密码输入错误显示器会出现错误提示， 若密码输入错误次数超过3次，蜂鸣器报警并且锁定键盘。 4、AT24C02保存密码，支持复位保存，掉电保存功能。 二、按键说明 按键定义图

如图示：采用4X4键盘输入，键盘对应名称如下： 1 2 3 A 4 5 6 B 7 8 9 C * 0 # D 其中，【0—9】为数字键，用于输入相应的密码， 【*】号键为取消当前操作 【#】号键为确认 【D】键为修改密码 其它键无功能及定义 三、作用说明： 密码锁初始密码为：000000. 1、开锁：插上电源后，程序自动调入初始密码，此时依次输 入：000000，然后按【#】（确认）键，此时锁会打开，可以 看到显示open，密码锁打开。（如为自己焊接，请首次使用 输入：131420，对密码进行初始化，当显示出现：initpassword, 证明密码初始化完成，此时初始密码即为：000000）。 2、退出并关锁：按下【*】（取消）键，此时锁关闭，所有输 入清除。 3、修改密码：在开锁状态下，再次输入正确的密码并按下【#】 （确认）键，此时听到两声提示，输入新的六位密码并按【D】 （重设）键，再重复输入一次新密码并按【D】，会听到两

声提示音，表示重设密码成功，内部保存新密码并存储到AT24C02。（如两次输入的新密码不一样，则重设密码失败）。 4、报警并锁定键盘：当输入密码错误后，报警并锁定键盘3 秒，如3秒内又有按键，3秒再启动。 5、当重置新密码时，新密码会保存于AT24C02存储器里。 有任何问题请与我联系： QQ：331091810 E_mail：331091810@https://www.doczj.com/doc/0b17228893.html, 旺旺ID：j_yongchao2008 淘宝店址：https://www.doczj.com/doc/0b17228893.html,/

单门门禁机说明书(3跟线)

门禁一体机 说 明 书 使用前请仔细阅读本说明书 一、产品简介 本产品是普通刷卡门禁机：具有操作简单，运行稳定等优点，支持外接读卡器、可做读卡器使用，多种验证方式密码开门、卡开门、卡+密码开门三种开门方式。 使用范围：任何需要权限控制的通道

二、接线示意图 门禁接线座专用电源接线座专用门禁锁 三、增加删除用户 1、验证方法 1、卡用户：直接刷卡验证成功后，绿灯点亮，输出开门信号 2、密码用户：先输入密码，最后按#，成功后，绿灯点亮，输出开门信号 3、卡+密码：先刷卡，再输入密码，按#号结束验证，绿灯点亮，输出开门信号 2、增加用户 A、刷卡注册户卡： 1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式 2、依次按“5”→可连续刷卡登记→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程 B、输入卡号注册： 1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式 2、依次按“2”→输入ID 10位数编号→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程 C、密码注册: 1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式 2、依次按“3”→输入6位任意数字→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程 3、删除用户 依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式 A、刷卡删除：依次按“8”→按“1”→可连续刷卡删除→按“#”蜂鸣器响两声，成

功提示，按2下“*”退出编程 B、输入卡号删除：依次按“8”→按“2”→输入10位卡号→按“#”蜂鸣器响两声，成功提示，若要继续删除，请重新按“2”→输入10位卡号→按“#”，按2下“*”退出编程 C、密码删除：依次按“8”→按“3”→输入密码→按“#”蜂鸣器响两声，成功提示 若要继续删除，请重新按“3”→输入密码→按“#”结束，按2下“*”退出编程 四、卡+密码注册 1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式 2、依次按“4”→输入ID10位数编号→再输入6位任意数字→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程 五、设置开门时间：（默认开门6秒） 1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式 2、依次按“7”→输入1-9数字→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程 1------2秒4------8秒7------14秒 2------4秒5------10秒8------16秒 3------6秒6------12秒9------18秒 六、修改编程密码及机器初始化 1、修改编程密码 1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式 2、依次按“1”→输入新编程密码→按“#”，按2下“*”退出编程 2、删除所有登记过的注册信息 1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式 2、依次按“9”→按“#”→输入123→按“#”蜂鸣器响四声，成功提示，按2下“*”退出编程 3、恢复出厂设置 门禁机在通电的时候用导体将Reset（A、B）脚短路一下，蜂鸣器滴滴五声响，即恢复出厂设置成功！ 恢复出厂设置将包括的内容有： 1.编程密码 2.超级用户验证密码 3.开门时间

门禁控制器使用手册

目录 目录............................................................... 错误!未定义书签。功能简述：.......................................................... 错误!未定义书签。 1. 产品介绍......................................................... 错误!未定义书签。 门禁系统基本组成部分........................................... 错误!未定义书签。 产品分类....................................................... 错误!未定义书签。 门禁软件特征................................................... 错误!未定义书签。 特色功能....................................................... 错误!未定义书签。 丰富的输入输出控制功能......................................... 错误!未定义书签。 多种控制模式................................................... 错误!未定义书签。 优越的远程控制功能............................................. 错误!未定义书签。 联动控制功能................................................... 错误!未定义书签。 报警事件....................................................... 错误!未定义书签。 系统安全性..................................................... 错误!未定义书签。 电子地图....................................................... 错误!未定义书签。 适用场合....................................................... 错误!未定义书签。 2. 硬件参数......................................................... 错误!未定义书签。 3. 门禁控制器接线................................................... 错误!未定义书签。 TCP/IP通讯方式门禁控制器接线示意图............................. 错误!未定义书签。 RS485通讯方式门禁控制器接线示意图.............................. 错误!未定义书签。 接线示意图补充说明............................................. 错误!未定义书签。 4. 门禁控制器联网示意图............................................. 错误!未定义书签。 485通讯控制器联网示意图........................................ 错误!未定义书签。 TCP/IP通讯控制器联网示意图..................................... 错误!未定义书签。 5. 工程规范图....................................................... 错误!未定义书签。 6. 布线要求......................................................... 错误!未定义书签。 7. 安装注意事项..................................................... 错误!未定义书签。 8. 门禁系统的使用................................................... 错误!未定义书签。 安装设置流程图................................................. 错误!未定义书签。 具体安装步骤及说明............................................. 错误!未定义书签。 扩展部分设置................................................... 错误!未定义书签。 9. 常见问题......................................................... 错误!未定义书签。附录一：............................................................ 错误!未定义书签。非接触式感应卡读卡器................................................ 错误!未定义书签。附录二：....................................................................... 封面3门禁与DVS联动拍照............................................................. 封面3

门禁电子密码锁说明书

《微机原理及接口技术》 课程设计说明书 课题：门禁电子密码锁 专业：通信工程 班级：**** 姓名：****** 学号： 指导老师：

目录 一、设计任务 (3) 1、设计题目 (3) 2、设计目的 (3) 3、设计任务 (3) 4、设计基本要求 (3) 二、总体方案设计与论证 (4) 1、总体方案设计 (4) 2、按键消抖方案设计与论证 (4) 3、按键检测方案设计与论证 (5) 4、数码管显示方案设计 (5) 三、总框图及总体软件设计说明 (5) 1、系统总框图 (5) 2、硬件模块功能说明 (5) 3、软件设计说明 (6) 四、局部程序设计说明 (7) 1、按键检测程序 (7) 2、拆字程序 (8) 3、显示程序 (10) 4、核对密码程序 (11) 5、中断服务程序 (14) 五、系统资源分配 (15) 六、系统功能与操作说明 (16) 七、调试记录及调试结果 (17) 八、课程设计总结 (17) 附录 (18)

一、设计任务 1、设计题目：门禁电子密码锁 2、设计目的：通过小型微机应用产品的设计与调试过程，运用《微机原理 及接口技术》课程所学的基本知识，在设计中加以应用，进而得到理解、巩固和提高发展，通过实践的过程学习掌握分析与解决实际问题的方法与手段，提高设计、编程与调试的实际动手能力，作为工程技术工作的一次基本训练。 3、设计任务：设计一个以单片机为核心的门禁密码锁。具有密码开锁，不 同权限的密码修改、密码输入安全设置、开门时段管理等功能。编程并在单片机实验板上模拟调试实现。 4、设计基本要求： 1、开机进行接口部件及数码显示器、指示灯、讯响器等自检。 2、密码分为管理员密码和用户密码：管理员密码为8位0~9的数字，而 用户密码为6位0~9的数字。 3、设置“0”~“9”的数字键及“ESC”和“ENT”等功能键。对按键输入 信号须进行软件消抖处理。 4、工作模式： （1）常态：数码管显示时钟。 （2）开锁模式：需输入6位数字为0~9的密码进行开锁。密码数字可以由管理员事先设置保存共普通用户使用。 （3）管理员操作模式：需输入8位0~9的密码，可以进行修改用户密码、修改管理员密码、修改进门时段等功能。 5、常态下，八位LED 7段数码管显示时钟信息可包括小时、分钟、秒钟。 6、只要按下0~9的数字键则转入开锁状态，每按一个数字键使数码管从 左到右逐次显示“—”。 7、如果输入的密码为6位则和用户密码进行匹配，匹配一致则开锁，如 果输入的密码为8位则和管理员密码进行匹配，匹配一致则进入管理员操作模式。 8、在密码输入状态下，输入满6位或8位密码数据后，按“ENT”键才能 进行密码匹配，如果没满6位或8位数字密码，按“ENT”则不作响应。 9、输入的用户密码如果匹配则相应指示灯亮并且电动开门电磁铁线圈通 电1S开门后返回常态；如果输入不正确，则提示“E”，3S后返回常态，等待下一轮的密码输入。

单门门禁一体机操作使用说明书

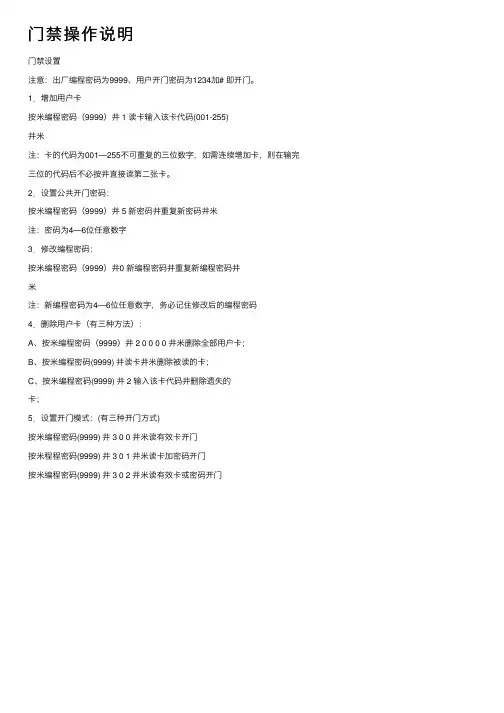

单门门禁一体机操作使用说明书 单门门禁是专门为电动门锁及安全防范系统而设计，支持感应卡开门、密码开门、感应卡+密码开门三种开门方式。操作方便，使用简单，安全可靠。设备具备超强的抗干扰能力和自我诊断自我保护功能。支持2000个用户（包括感应卡用户、密码开门用户、感应卡+密码开门用户），而且所有存储信息不会因电源断电而丢失，同时支持外接韦根26读卡器、门铃输出等。是应用于办公室、家庭、机房及公共场所的首选理想门禁装置。 系统初始编程密码为9 9 9 9 进入编程状态 按 * 编程密码＃进入系统编程状态。 任何编程设置必须在编程状态下方可进行编程操作，否则任何编程操作均无效，如果已经处于编程状态下，则无须再输入系统编程密码，可直接进行下面相应的编程设置操作，如果在编程状态下10秒种内没有对系统进行任何编程操作，系统将自动退出编程状态，返回正常状态，黄色LED指示灯每秒闪烁一次。 注：在完成所有的设置之前一定要按＃键，否则所有的设置将不保存 在编程模式下做以下操作： 修改管理员密码 按 0 新密码＃ 管理员编程密码为4位任意数字，按＊可退出 添加用户 增加卡或卡+密码型用户，按1 读卡＃ 增加单独密码型用户，按1 输入4位开门密码＃ 如果添加的卡片超过1张，可以不用按＃而继续读下一张卡片，当所有的卡添加完成再按＃键。在添加卡加密码用户的同时系统自动生成和卡对应的密码用户，默认的密码为1234（卡加密码用户如何修改密码请参考卡加密码用户修改密码章节）。 删除用户 删除全部卡用户：按2 0000 ＃ 刷卡删除：按2 读卡＃ 按卡号删除：按7 输入卡号后10位数字＃ 设置开门方式 卡或密码模式：按3 00 ＃ 卡+密码模式：按3 01 ＃ 设置开门延时 按4 新延时时间＃ 门继电器输出可以工作在常开或者常闭，工作在常开继电器的输出可以达到3A，工作在常闭可以达到2A，开门延时可以设置在00-99秒，出厂默认设置为6秒。 报警输出时间设置 按5 新延时时间＃ 报警输出时间可以设置在00～99分钟，出厂默认值为3分钟。 门磁检测设置 按6 00 ＃关闭门磁检测功能 按6 01 ＃打开门磁检测功能 修改普通用户密码 按8 4位用户密码＃新4位用户密码＃ 退出管理员编程模式 在设置完成以后，按 * 键可退出管理员编程模式。 卡加密码用户修改密码 卡+密码用户可以自己修改该密码而成为一个独立不相同的密码。 按 * 读卡(黄色LED和绿色LED交替闪烁) 用户旧密码＃新密码＃ 注：第一次修改密码时“用户旧密码”是系统默认的1234，用户密码必须是4位数字。 使用密码开门 按4位开门密码＃即可。

泰尚门禁控制器使用说明书

泰尚门禁控制器使用说明书 广州泰尚信息系统有限公司

目录 一、前言 (1) 二、控制器与前端设备的安装与说明 (1) 1. 控制器的安装与说明 (1) 2. 控制器与锁电源箱的安装与说明 (1) 3. 控制器与读卡器的安装与说明 (2) 4. 控制器与锁的安装与说明 (3) 5. 控制器与门状态检测设备的安装与说明 (4) 6. 控制器与开门开关的安装与说明 (5) 7. 控制器与报警设备的安装与说明 (5) 8. 控制器与遥控设备的安装与说明 (6) 9. 控制器自定义扩展设备的安装与说明..........................错误！未定义书签。 三、门禁控制器的系统连接与说明 (7) 四、安装注意事项 (8)

一、 前言 广州泰尚门禁系列产品：标准版二门控制器、标准版四门控制器、专业版二门控制器、专业版四门控制器、专业版八门控制器等。此使用手册包含以上门禁系列产品的安装与使用说明。 标准版二门控制器参数 读卡器数量 2个 读卡器破坏报警 2路 读卡器蜂鸣器控制 2路 读卡器LED 控制 2路 读卡器接口 标准Wiegand 26bit 、32bit 、40bit 、44bit 门磁输入 2路（N.C 或者N.O 可设） 锁状态输入 2路（N.C 或者N.O 可设） 按钮输入 2路（N.C 或者N.O 可设） 辅助输入 2路（N.C 或者N.O 可设） 锁控制输出 2路（N.C 或者N.O 可设） 辅助输出 2路（N.C 或者N.O 可设） 识别方式 卡、密码、卡+密码、双卡开门、双卡+双密码 发卡量 10000张 保存数据记录量 10000条 通讯接口 10BaseT 以太网 联网距离 100m 传输速率 10Mb 工作电压、电流 12VDC ，0.5A 工作温度 0℃～70℃ 掉电数据保存 10年 外型尺寸 280m m×180m m×70m m 外壳 金属

多功能门禁一体锁说明书

多功能门禁一体锁说明书 1、登录管理状态、操作方法：键入米+管理密码（1234）+井。管理号码为：1、2。3、4 2、退出管理状态、键入米、在管理状态下键入米时退出管理状态、如果在管理状态的某操 作指令下、需要输入米、米、才能退出管理状态、在管理状态下指示灯闪亮、退出管理状态后工作指示灯为长亮。 3、遥控器开门：在非管理状态下键入管理密码+井。默认管理密码为：1、2、3、4 4、注：以下命令只有在管理状态下有效、（在管理状态下如10秒内未有编程操作、程序将 自动退出管理状态） 1）发卡、发遥控器操作：卡号发卡方式、操作方法：键入10+井+卡号+井（如果卡上有组数字卡号、请选10位10进制的卡号） 2）快方式速加卡：操作方法：键入20+井+读卡。注：本操作可以同时连续读多张卡进行多卡注册。 3）自编号发卡方式：操作方法：键入21+井+读卡+3位自编号 4）增加无线遥控方式：操作方法：键入22+井+遥控器发送键+3位自编号、注、本锁只支持001至008自编号、遥控3位自编号时请不要超出此范围。 5）发操作母卡方式：操作方法：键入23+井+读新母卡、注：在非管理状态下、读一次母卡。电锁将自动进入读卡删卡状态（此时如有已注册卡读卡、电锁将自动删除该卡开门权限）在非管理状态下、读两次母卡(l两次间隔隔1秒)电锁将自动进入读卡发卡状态（此时新卡读卡、电锁将自动注册该卡为有效卡）。 2删卡、删遥控操作 1）刷卡删卡方式：操作方法：键入30+井+读卡。注“此方法可以同时连续读多张卡进行删卡、如果读卡中停止10秒、程式将自动退出管理状态。 2）卡号删除方式：操作方法：键入31+井+卡号+井。注‘如果卡上有两组数字卡号、请选用10位10进制的卡号。 3）自编号删卡方式：操作方法：键入32+井+3位自编号+井、注‘输入后、对应3位自编号的卡将被删除 4）删除单个无线遥控器方式：操作方法：键入33+井+3位自编号+井。注、输入后、对应3位自编号的遥控将被删除。 5）删除所有无线遥控器方式：操作方法：键入34+井。注意：将删除所有无线遥控的开门权限。 6）一次性删除所有开门数据：操作方法：键入40+井。注意、命令执行后电锁将对卡片、无线遥控器数据进行清除、清除完毕后电锁发出结束提示音、表示完成 3数据管理 1）操作方法：键入51+井+2位时间段编号+井+读卡。注、时段为01-08.每个时段可以支持多张卡。例如：如要将卡在01时段可以开门、输入51井01井读卡 2）修改通行时段方式：操作方法：键入52+井+2位时间段编号+井+4位开始时间+4位结束时间+井、注：支持8组时段、01-08、例如：早上07时30分开始通行、下午18时00分禁止通行、输入52井01井07301800井 4初始化电锁 1）在加电前。将RESET两针短路后给电锁加电、等待3秒听到初始化提示音后可断开RESET/此时电锁自动进行初始化工作、等待1.5秒后电锁发出结束提示音、完成初始化工作。电锁初始化后、所有卡片数据、遥控器、管理密码等全部清除恢复为出厂默认值。

密码锁使用说明介绍模板(终版修正)之欧阳光明创编

2021.03.07 *欧阳光明*创编 2021.03.07 ● LT-5000-PW 密码锁 欧阳光明（2021.03.07） 韩式风格设计，外观精致大方，时尚典雅，采用先进的微波检查技术，即时卡片放在黑色钱包里也能读取，并杜绝红外检测易受外界光线影响的问题，读写卡距离远可达20~50mm 。 ● 功能操作 ? 密码、M1卡设置

*欧阳光明*创编2021.03.07

●密码权限 ●开门方式 ●常开设置与取消 常开设置：密码或刷卡开门成功，不压把手，直接按斜舌6秒后，蜂鸣器“嘀~”长鸣，蓝指示灯亮，设置成功。 *欧阳光明*创编 2021.03.07

2021.03.07 常开取消：输入密码或刷卡开门成功，就会取消常开设置。 ●注意事项 ●提示音/指示灯说明：每次操作成功 时，蜂鸣器“嘀~”长鸣，蓝色指示灯 闪烁一次；操作失败时，蜂鸣器短 鸣“嘀嘀”，红色指示灯闪烁一次后 退出。 ●用户编号：管理密码编号为00，用 户密码编号01-99，M1卡编号00- 99，编号具有独立性，不可重复。 ●密码构成：由6-12位数字组成,用户 可以任意设置。 *欧阳光明*创编 2021.03.07

2021.03.07 ●常见设置：一般是按＊键启动键 盘，也可按＊键快速退出，按＃键确认，操作过程中~10s内未作出任 何动作，系统自动退出，返回休眠 状态。 ●误操作：连续输入三次密码错误， 系统自动锁住15分钟内不可操作， ●初始说明： ⑴管理员密码初始为：123456。 ⑵软件初始：删除所有开门密码 和M1卡信息，管理员密码保留 ⑶硬件初始：清空锁内所有信息 后按“＊”字键输入6—12位数字再按 *欧阳光明*创编 2021.03.07

门禁控制器使用手册

目录 目录 (1) 功能简述： (4) 1. 产品介绍 (6) 1.1 门禁系统基本组成部分 (6) 1.2 产品分类 (6) 1.3 门禁软件特征 (6) 1.4 特色功能 (7) 1.5 丰富的输入输出控制功能 (8) 1.6 多种控制模式 (8) 1.7 优越的远程控制功能 (9) 1.8 联动控制功能 (9) 1.9 报警事件 (9) 1.10 系统安全性 (11) 1.11 电子地图 (11) 1.12 适用场合 (11) 2. 硬件参数 (12)

3. 门禁控制器接线 (13) 3.1 TCP/IP通讯方式门禁控制器接线示意图 (13) 3.2 RS485通讯方式门禁控制器接线示意图 (14) 3.3 接线示意图补充说明 (14) 4. 门禁控制器联网示意图 (17) 4.1 485通讯控制器联网示意图 (17) 4.2 TCP/IP通讯控制器联网示意图 (17) 5. 工程规范图 (19) 6. 布线要求 (19) 7. 安装注意事项 (19) 8. 门禁系统的使用 (19) 8.1 安装设置流程图 (19) 8.2 具体安装步骤及说明 (19) 8.3 扩展部分设置 (23) 9. 常见问题 (23) 附录一： (25)

非接触式感应卡读卡器 (25) 附录二：............................................................. 封面3门禁与DVS联动拍照................................................... 封面3

前言 欢迎您选用我公司门禁机，为了您正确、方便、快捷地使用本产品，同时更详细的了解本产品的功能，请您在使用本产品前认真阅读此说明书。 功能简述： 外观设计时尚优美，设备可与墙面设计装潢完美结合，更符合实际用户的需求。 真正网络版门禁，整套系统只需安装一个数据库，管理端无须安装数据库。按星期、按任意天数和按月排列的时段规律，彻底解决人员轮班，三班倒等问题。 采用符合外来发展趋势的TCP/IP协议（局域网）接口和RS485接口。 门禁控制系统具有脱机和联机两种使用功能，联网模式下可实现分权限、分部门管理、实时监控等。 门禁控制器兼容性更强，具备与国际标准wiegand-格式的各种类型的读卡器配套使用，可满足不同客户的实际需求。 门禁控制器允许接入wiegand格式读头1~4个，根据产品型号不同门内可接外出按钮或读卡器。 读卡类型：EM ，Mifare1、HID等市面主流的读卡类型。 防冲突、抗干扰设计原理，采用高标准贴片元器件生产，适合各种复杂环境，系统稳定性和可靠性更高。 自主知识产权，可提供开放式的二次开发通讯协议，大大方便了系统集成的需求。

密码锁控制说明书

单片机课程设计报告课题名称：密码锁控制 学院：机电汽车工程学院 班级：机101-1 小组成员： 指导老师： 目录 第一章引言 (3) 第二章课程设计任务书 (3)

一、任务要求 (3) 二、单片机概述 (4) 第三章电路原理分析与设计………………………………………… 11 一、硬件设计思想………………………………………………… 11 二、部分硬件方案论述…………………………………………… 11 1 键盘输入单元 (11) 2 显示单元 (13) 3 报警电路模块 (17) 4 晶振电路模块 (17) 5 复位电路模块 (18) 6 掉电存储单元 (19) 7 总框图设计与程序流程图 (20) 第四章程序设计……………………………………………………… 22 第五章调试连接与测试……………………………………………… 43 第六章小结…………………………………………………………… 43 第七章参考文献………………………………………………………

43 第一章引言 单片机自二十世纪七十年代问世以来，以其极高的性能价格比受到人们的重视和关注，应用广泛，发展快。由于其的优点多而突出，所以其的应用领域极广，几乎到了无孔不入的地步。在我国广泛的应用于工业自动化控制、自动检测、智能仪表、智能家用电器、航空航天系统和国防军事、尖端武器等各个方面。可以采用软硬件结合的办法提高系统的性能的控制技术为微控技术。 LCD 液晶显示器是Liquid Crystal Display 的简称，是20世纪70年代初发展起来的一种液晶显示器。随着技术的发展其的分辨率、屏幕发光颜色等进入批量化合实用化。 随着人们生活水平的提高，如何实现家庭防盗这一问题也变的尤其的突出，传统的机械锁由于其构造的简单，被撬的事件屡见不鲜，电子锁由于其保密性高，使用灵活性好，安全系数高，受到了广大用户的亲呢。 本系统由单片机系统、矩阵键盘、LCD显示和报警系统组成。系统能完成开锁、报警、修改用户密码基本的密码锁的功能。本文详细阐述了个模块的功能以及它们之间的联系。

密码锁使用说明书终版修正

LT-5000-PW密码锁 韩式风格设计，外观精致大方，时尚典雅，采用先进的微波检查技术，即时卡片放在黑色钱包里也能读取，并杜绝红外检测易受外界光线影响的问题，读写卡距离远可达20~50mm。 功能操作 密码、M1卡设置 目的步骤现象（操作成功时） 设置管理密码⑴进入编程：按“＊＃”输入出厂初使管理员密码 “123456”再按“＃” 键盘灯亮，数码管显示“00” ⑵按键“8＃”蜂鸣器“嘀~” ⑶输入新管理密码（6~12位任意数字），再按“＃”蜂鸣器“嘀~” ⑷再输入新管理密码，按“＃”蜂鸣器“嘀~”长鸣。 增加用户密码⑴进入编程：按“＊＃”输入管理员密码，按“＃”键盘灯亮，数码管显示“00” ⑵按键“7＃”蜂鸣器“嘀~” ⑶输入新的编号(一组密码对应一个编号，按顺序编排 不可重复，01~99两位数字)，再按“＃” 数码管显示“当前设置的编号”， 蜂鸣器“嘀~” ⑷输入新用户密码（6~12位数任意组合），按“＃”键蜂鸣器“嘀~” ⑸再次输入密码，“＃”确认蓝灯亮，蜂鸣器“嘀~”长鸣。 (6)如需再添加密码按“7＃”→输入新编号→输入新密 码→再次输入密码→按“＃”确认 删除用户密码⑴进入编程：按“＊＃”输入管理员密码，按“＃”键盘灯亮，数码管显示“00” ⑵按键“5＃”蜂鸣器“嘀~” ⑶输入用户编号（要删除密码的对应编号），按“＃”蜂鸣器“嘀~” ⑷再输入用户编号，按“＃”确认删除蓝灯亮，蜂鸣器“嘀~”长鸣。 ⑸如需继续删除密码按“5＃”→输入编号→再输编号 →按“＃”确认删除 增加M1卡⑴进入编程：按“＊＃”输入管理员密码，按“＃”键盘灯亮，数码管显示“00” ⑵按键“6＃”蜂鸣器“嘀~” ⑶输入用户编号（一张卡对应一个编码，按顺序编排不 可重复00~99两位数字），按“＃” 数码管显示“当前设置的编号”， 蜂鸣器“嘀~” ⑷M1卡放入感应区 数码管显示“00”，蓝灯亮蜂鸣 器“嘀~”长鸣 删除M1卡 ⑴进入编程: 按“＊＃”输入管理员密码，按“＃”键盘灯亮，数码管显示“00” ⑵按键“4＃”蜂鸣器“嘀~”

IC不联网授权管理门禁控制器使用手册

第一部份 不联网授权管理门禁控制器手册 2012 – 02 - 12 本文件所指控制器，是无485通信功能、无需联网、通过管理中心软件和写卡器授权来进行管理的IC不联网授权门禁控制器；所指写卡器也叫发卡器。

一、性能参数 ●低成本不联网门禁控制器，极高的性价比； ●有小体积、高性能、操作简便； ●直接母卡刷卡授权，用拨码设置机号； ●黑名单功能； ●按钮、长开、长闭控制； ●输出为常开、常闭2种状态，输出为干接点开关量信号； ●可以替换的天线，可以根据安装需要，选择不同尺寸的天线； ●地址使用拨码开关； ●拨码设置开门时间为1秒或者5秒； ●优秀的读卡性能，距离可达5-9cm； ●超强的抗干扰能力，可在金属板前面安装； ●扩展引出控制线； ●设置刷卡使用次数（6万次），也可不设置次数限制。 管理卡片：数量无限制读卡距离：5-9cm 黑名单数量：680张，可扩展电压：12V 电流：100mA 二、系统结构 本系统使用不联网授权方式，权限写入IC卡片，控制器使用IC嵌入式门禁机，不和电脑进行联网授权；经写卡器授权后的卡才能刷开对应的门。 一个最小的授权系统必须包括一个写卡器，一个IC嵌入式门禁控制器，若干IC用户卡。 写卡器：硬件和IC嵌入式门禁控制器一样，但有不同的功能，发卡器在电脑桌面上通过USB接口连接软件使用，进行授权发卡等操作。 控制器：安装在门禁位置，需要用母卡授权后才能安装使用。一个系统最多可以安装128个不同机码

的控制器，相同机码的控制器台数不受限制。 三、设备硬件 1、设备图片： 写卡器（USB接口）不联网控制器外壳２、接线方法： 说明：其中出门按钮、长锁门、长开门需要和电源GND相接生效。 锁输出端子由常开、常闭、公共端组成。接线的时候公共端必须接，另外根据接线的设备选择常开或者常闭。 电锁一般接线方法： 电源正极——公共端（COM） 锁正极——常闭NC（常开NO） 锁负极——电源负极 断电开锁：当断开电源时，锁打开；阳极锁、磁力锁等通电闭合的设备选择常闭（NC） 通电开锁：当接通电源时，锁打开；阴极锁、电控锁等通电断开的设备选择常开（NO）

S500门禁一体机使用说明书

S500金属密码门禁一体机 安装使用前仔细阅读本说明书 1 产品简介： 本产品为非接触式感应卡金属密码门禁一体机，根据型号不同分别支持EM、MIFARE两种感应卡，是目前最先进的单门门禁控制器之一。它采用独特的金属外壳设计，灵巧的键盘面板操作，内置高档微处理器，抗干扰能力强，安全性和可靠性极高，可为2000个用户提供强大的安全保障。它具有超低功耗、夜光键盘、独立密码、韦根输出、输出短路保护、门磁报警、防拆报警、开门按钮、门铃接口、安全级别设置等强大功能，使用非常方便，可广泛应用于家庭、办公室、住宅小区及其它公共场所。 2 功能特点： 超低功耗：待机电流小于30mA。 夜光键盘：夜晚也能操作键盘。 用户容量大：支持2000个用户。 独立密码：可使用与卡无关的密码开门。 用户修改密码：用户可自行修改开门密码。 搜索速度快：刷卡至开门时间小于。 输出短路保护：电锁或报警输出短路时100μS内自动关闭输出。 韦根输出：带有维根输出接口，能输出Wg26卡号或Wg34按键号。 可用键盘删除卡号：卡丢失后可用键盘删除该卡，彻底消除安全隐患。 防拆报警：非法拆机后内置蜂鸣器发出报警音。 有门铃按键和接口：按键与电路隔离，可外接任何门铃。 3技术参数 工作电压：DC12V

静态电流：≤30mA 读卡距离：3～6cm 存储容量：2000个用户 环境温度：-35℃～60℃ 环境湿度：10%～90% 电锁输出：≤3A 报警输出：≤20A 输出短路保护时间：≤100μS 开门时间：0～99秒（可调） 外形尺寸：120 *80*25mm 4管理员操作 恢复出厂设置： 机器断开电源，按下#键不松开手，然后通电，机器“嘀嘀”两声后松手。即为机器初始化成功。 注：恢复出厂设置不会删除用户资料。 进入管理员操作状态: 按。管理员默认密码为999999。 修改管理员密码： 按 注：管理员密码为6～8位任意数字，请妥善保管好。 添加用户： 4.2.1 连续增加卡： 按，…。 4.2.2 指定卡号增加： 按，…。 注：自动增加时，用户ID号由本机自动产生，范围是1～2000，并从小到大搜索。 4.2.3 指定ID号刷卡增加： 按，…。 4.2.4 指定ID号和卡号增加： 按，…。 注：输入ID号位数为1-4位，范围是1～2000，如1，01，001，0001都表示ID号1。 添加卡用户会自动产生一个默认密码“1234”，但此密码不能开门，仅作为用户修改密码用。单独密码添加： 按…*键退出编程。在红灯闪烁时输入四位密码#键方可开门。 注：ID号范围1-2000之间的任意数字，如 8， 88， 888 适用于无卡用户，密码与卡无关联，输入密码为4位，但不得为“1234” 删除用户： 4.3.1 刷卡删除： 按… 4.3.2 指定卡号删除： 按…。 4.3.3 指定ID号删除： 按…。 4.3.4 全部删除： 按。
