1.燃烧设备简介
山西大唐平旺热电有限责任公司供热机组替代改造工程为2×200MW 直接空冷供热机组，其中锅炉岛为武汉锅炉厂制造的WGZ670/13.7-11型超高压锅炉。锅炉的基本型式是：自然循环、倒U形布置、单锅筒、单炉膛、一次中间再热，直流燃烧器四角切圆燃烧，配中速磨正压直吹制粉系统、尾部竖井为双烟道、挡板调温、三分仓回转式空气预热器、平衡通风、固态排渣、紧身封闭、全悬吊、高强螺栓连接的全钢构架。自然循环汽包型燃煤锅炉，燃料为大同烟煤。
锅炉后烟道下部布置有两台型号为27VNT1750容克式三分仓回转空气预热器，选用中英合资豪顿华工程有限公司的产品。
锅炉配有两台上海鼓风机厂生产的FAF17-10-1型动叶可调轴流送风机，两台引风机为成都电力机械厂生产的AN25e6型轴流风机。锅炉采用正压直吹式制粉系统，两台一次风机为成都电力机械厂生产的G6-11No22F型单吸双支撑离心式风机。
磨煤机为北京电力机械总厂生产的ZGM80G型中速辊式磨煤机。其原理是由中央落煤管落到磨盘中的原煤，通过3个磨辊与磨盘的碾磨成为煤粉，煤粉从磨盘上切向甩出，被一次风吹入分离器，在分离器中粗粉被分离出来返回磨盘重磨，合格的煤粉被带出分离器送到锅炉中燃烧。三个磨辊沿圆周方向均布于磨盘滚道上，研磨力是经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础。一次风进入风室后，以一定流速通过喷嘴进入磨内，其作用是干燥原煤和输送碾磨后的煤粉。较重的石子煤、黄铁矿、铁块等被吹不起由喷嘴落到一次风室，被刮板刮进排渣箱，定期清理。
磨煤机电机为北京电力设备厂生产的YMKQ450-6型280KW鼠笼型异步电机，并配有油站对电机进行冷却和润滑。减速机为SXJ120型立式伞齿轮行星减速机，既传递磨盘的转矩又承担磨盘加载力及磨煤机振动产生的冲击力。
燃烧器喷口采用耐高温、耐磨损的新型合金材料。为防止燃烧器区域结渣，燃烧器分为上、下二组，并适当拉开喷口间的距离以降低燃烧器区域壁
面热负荷。上排一次风喷口至炉膛出口留有足够的高度和空间，使燃料得以充分燃烬，燃烧产物在到达密集对流管束前得到冷却，防止受热面挂渣。为防止燃烧器区域壁面结渣，降低燃烧器区域壁面热负荷，燃烧器采用多个喷口，每角燃烧器沿高度分为上、下两组，总高度为9660mm，5只一次风喷口和8只二次风风口相间布置均等配风，壁面热负荷为4.31×106KJ/m2.h，单只喷口热功率为31.28MW。四组直流式燃烧器布置在炉膛正四角的切角上，假想切圆直径为829mm。上组燃烧器设置顶部二次风，即上部设置二层二次风口，利于燃烬。为减小炉膛出口气流的“残余旋转”，降低炉膛出口两侧烟温偏差，将最上二层二次风采用反切，切圆直径Φ2886mm。
合理组织炉内空气动力场，选用较小的切圆直径，防止火焰偏斜、贴壁。采用百叶窗水平浓淡煤粉燃烧器，使浓煤粉气流在向火一侧有利于燃料着火、稳燃。淡煤粉气流在背火一侧，同时在一次风喷口背火侧设置侧边风，使水冷壁附近形成氧化气氛，可大大减小结渣倾向。
锅炉共布置有三层12支油枪，油枪采用机械雾化喷嘴，点火枪和油枪均为可伸缩式，最大出力能满足锅炉带25%BMCR负荷。
锅炉配有炉膛安全监控系统〈FSSS〉，炉膛火焰电视监视装置，锅炉水位电视监视装置及吹灰程控装置等。
燃烧器及其附属设备技术规范及参数：
2.编制依据
2.1《电力建设施工及验收技术规范》（锅炉机组篇）
2.2《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》
2.3《火电工程调整试运质量检验及评定标准（1996年版）》
2.4华北电力集团公司关于《贯彻《火力发电厂基本建设工程启动及竣
工验收规程》的实施规定和管理制度汇编》
2.5国家电力公司《防止电力生产重大事故的二十五项重点要求》
2.6《山西大唐平旺热电有限责任公司1、2号调试大纲》
2.7《山西大唐平旺热电有限责任公司锅炉说明书》燃烧系统
3.燃烧器调试范围
3.1煤粉管道系统的调整；
3.2煤粉喷嘴系统的检查；
3.3油枪系统的调整；
4.组织与分工
4.1生产单位：负责完成燃烧器调整全过程中必要的生产准备工作，如运行规程及系统图册的编写、运行人员培训及有关设备的挂牌工作；参加燃烧器试运及试运后的验收签证；在试运中负责设备的启停操作、运行调整、运行参数记录及例行检查。
4.2施工单位：完成燃烧器静态调试过程中所需要的脚手架及临时平台的安装；负责完成燃烧器静态调试工作，负责完成燃烧器调试后的验收签证；提交安装记录和有关文件、资料；负责现场的安全、消防、消缺检修、治安保卫和文明启动等工作。
4.3调试单位：负责编制相关的调试措施；全面检查燃烧器及其系统的完整性和合理性；协调完成燃烧器的调试工作，负责提出燃烧器调整过程中的重大技术问题的方案或建议；提出调试报告和调试工作总结。
4.4监理单位：按合同进行调整工作中的监理工作，监督本措施的实施，参加调试工作并验收签证。
5.调试前应具备的条件
5.1燃烧器安装工作全部完成，并验收合格；
5.2炉膛内部燃烧器喷口处脚手架及平台搭设工作完成；
5.3炉膛内部照明设备具备投用条件；
5.4炉膛外部燃烧器附近照明设备具备投用条件；
5.5燃烧器附近楼梯、过道、扶栏完整、牢固；
5.6燃烧器附近平台杂物清理干净；
6.静态调试工作及程序
6.1煤粉管道角部吊挂的调整
6.1.1调节吊杆上的可调螺母，直至恒力弹簧吊架上的定位销能够用手较轻松地拔出，此时定位销处的三个圆孔处于同心状态；
6.1.2若发现三个圆孔不同心，则重新调节吊杆上的调节螺母，若调节螺纹段不够，可通过加长或缩短吊杆来实现目的；
6.2煤粉喷嘴系统的检查项目：
6.2.1燃烧器喷口外形检查
6.2.2燃烧器喷口摆动空间检查
6.2.3燃烧器保温材料填充情况检查
6.2.4燃烧器整体膨胀自由度的检查
6.2.5油枪，点火枪，火检探头连接软管外形检查
6.2.6油枪，点火枪，火检探头连接软管长度检查
6.2.7油枪，点火枪中心与喷口中心一致性检查
6.2.8检查喷口角度是否符合锅炉厂安装图纸要求, 重点检查水平度和安装角度(注：水平仪、垂直仪）
6.3油枪系统的调整
6.3.1将油枪推进到位，置火检探头于正常工作位置；
6.3.2将点火器推进到位，进行油枪和点火枪位置的调整（依据厂家资料）。
7.调试质量的检验标准
7.1《火电工程调整试运质量检验及评定标准（1996年版）》中与燃烧器有关条例；
8.安全注意事项
8.1燃烧器检查工作开始时，炉内安装工作要全部结束；
8.2炉内检查时，检查人员要配备好安全带及必要的安全防护设备；
8.3炉内检查平台的搭设视现场具体情况而定。
附录：油枪、点火枪机械定位数值
附表1：油枪、点火枪机械定位数值单位：mm
北京经济管理职业学院锅炉燃烧器低氮改造 项目 整理表 姓名: 职业工种: 申请级别: 受理机构: 填报日期:
北京经济管理职业学院锅炉燃烧器低氮改造项目 变更公告 原招标项目名称：北京经济管理职业学院锅炉燃烧器低氮改造项目 招标编号：BIECC－ZB4203 采购内容：北京经济管理职业学院（望京校区）供暖锅炉房共有3台燃气热水锅炉，其中2台热水供暖锅炉额定热功率为2.8MW,1台热水锅炉（洗浴用）额定热功率为1.4MW；3台燃气锅炉制造日期均为2001年10月，排放标准不符合《锅炉大气污染物排放标准（DB11/139-2015 ）》氮氧化物排放浓度，需要按照国家和北京市最新环保要求进行低氮技术改造，详见招标文件。 采购人名称：北京经济管理职业学院 地址：北京市朝阳区花家地街12号 联系人和联(lian)系(xi)方(fang)式(shi)：王老师， 招标代理机构全称：北京国际工程咨询公司 招标代理机构地址：北京市海淀区学院路30号科大天工大厦A座611 招标代理机构联(lian)系(xi)方(fang)式(shi)：贾溪 项目联系人及联(lian)系(xi)方(fang)式(shi)：贾溪 招标公告发布时间：2017年10月12日 变更事项：
“招标文件第四章附件-投标文件格式”附件7-10招标文件要求的和投标人认为必要的其他资格证明文件，删除“投标人须提供所投产品生产厂家的中华人民共和国特种设备制造许可证（锅炉）”的要求。 其他内容不变。 变更时间：2017年10月23日 北京国际工程咨询公司 2017-10-23 整理丨尼克 本文档信息来自于网络，如您发现内容不准确或不完善，欢迎您联系我修正；如您发现内容涉嫌侵权，请与我们联系，我们将按照相关法律规定及时处理。
微孔曝气器选型及安装注意事项 一、产品介绍： 膜片式微孔曝气器的曝气气泡直径小，气液界面直径小，气液界面积大，气泡扩散均匀，不会产生孔眼堵塞，耐腐蚀性强，经50多家用户多年使用效果良好（比常规产品固定螺旋曝气器，散流曝气器和穿孔管曝气器能耗降低40%，或增加污水处理量40%）。特别适用于城市污水和大型工厂新建扩建和老曝气池改造，且曝气池可间歇运行。 二、曝气器主要技术参数： 曝气器尺寸：Φ215mm，Φ260mm ，Φ300mm 服务面积：0.25－0.55m2/个，0.35-0.75m2/个 曝气膜片运行平均孔隙：80-100微米 空气流量：1.5-3m3/个h 氧总转移系数：kla（20℃）0.204-0.337min-1 氧利用率：（水深3.2m）18.4-27.7% 充氧能力：0.112-0.185KgO2/m3h 充氧动力效率：4.46-5.19KgO2/kwh 曝气阻力：180-280mmH2O 空气管设计应考虑压力平衡，最好联成环状网，每组进气管应设置阀门，便于调节空气量。空气管设计流速：干管为10-15米/秒；支管为5米/秒。曝气器表面距池底安装高度：270mm、250mm，推板式为200mm。 三、曝气器管道的连接方式和安装： 曝气装置由曝气器、布气管道、三通、四通、弯头、调节器、连接件、清除装置等组成。布气管道按通常的环形布置，曝气器按供气量和池形布置密度，曝气器和布气管道的连接采用G3/4螺纹连接，底座为内螺纹（固定于布气管道上）曝气器为外螺纹，安装时先把调节器按所需尺寸用膨胀螺栓固定在池底，然后用抱箍把布气管道固定在调节器上，为防止其它作业如电焊火花和土建时，混凝土等重物损坏曝气装置，必须等土建工程结束后在放水前把曝气器装上，为防止管道和连接部分漏气，应放水超过曝气器10cm左右底深度试漏，然后通气如发现有管道连接部分漏气应及时排除，然后正式投运。． 四、曝气器施工组织方案 4.1施工组织设计依据 本工程施工组织设计是以下列图纸、资料作为依据进行编制： (1) 改造工程合同、技术协议书。 (2) 本项工程前期工作的有关文件。 (3) 国家和地区颁布的有关强制性规范、标准。 (4) 设备制造厂提供的有关设备图纸和技术文件等。（详见施工图纸） (5) 设计变更及工程业务联系单。 (4)放工队伍做好施工安全措施，制订有关遵守业主单位内规定的制度。 总队内部也应设置项目负责人和联系人，负责总体协调、设备材料供应，非标设备制作及零部件加工等工作。 4.2施工进度计划
朔黄铁路发展有限责任公司机辆分公司两台燃煤锅炉改造燃生物质锅炉工程 施工组织设计 及施工方案 施工单位：河北锦杰安装工程有限公司 编制人： 审核人： 批准人： 编制日期：2016年11月18日 目录
一、工程概况 二、锅炉情况 三、燃料特点 四、锅炉改造方案 五、锅炉安装施工方案 六、施工安全文明措施 七、工程验收 八、锅炉安全管理规章制度 九、锅炉运行培训 一、工程概述 朔黄铁路发展有限责任公司机辆分公司现况为两台燃煤热水锅炉改造。遵照
甲方意见具体为：将现有产品改成生物质燃料锅炉。 二、锅炉情况 朔黄铁路发展有限责任公司机辆分公司黄骅港折返段锅炉房为一台2.8MW(4T)热水锅炉，朔黄铁路发展有限责任公司机辆分公司西柏坡机务整备所锅炉房(回舍火车站）为一台0.35MW(0.5T)热水锅炉。 三、生物质燃料的特点 生物质燃料是可再生的能源，具产量巨大、分布广泛、低硫、低氮、生长快、二氧化碳排放低的特点。 生物质燃料燃烧主要由下面几个条件控制： (1)一定的温度； (2)一定量的空气(氧气)； (3)燃料与空气(氧气)的混合程度； (4)燃料中的可燃物与空气中的氧气进行剧烈的化学反应时间。 生物质燃料的着火温度为250—400~C，比煤低(煤的着火温度为400～500~C)，其温度的提高由点火热供给。生物质燃料的燃烧过程是其可燃成分与空气中的氧剧烈化合并放出热量的过程，因而氧气的供给量决定燃烧反应的过程。通过对供氧量的控制，可以很好地控制其燃烧反应。现运行的生活及工业锅炉的结构若不加改造直接使用生物质颗粒燃料，锅炉将出现严重冒黑烟、效率低、有粉尘污染等现象。因此，燃用生物质燃料锅炉需要进行改造，以减少一氧化碳和烟尘的排放及热量的流失。 四、锅炉改造方案 朔黄铁路发展有限责任公司原有一台燃煤热水锅炉，燃料为二类烟煤，在燃烧过程中产生污染物排放，对大气造成一定的污染，同时燃料的利用率不高。为了响应国家节能减排和大气污染防止号召，现欲将原燃煤锅炉在锅炉本体受压部件及安全附件不变的情况下，改造为燃生物质锅炉。现将锅炉改造方案施工过程如下：
20MW太阳能发电项目光伏场区
一、工程概况 1、工程概况 华润安达1号太阳能发电项目位于安达市西南部约18km处，项目所在地北侧为规划高 速公路，东侧与中和砖厂相邻，项目所在地区平坦开阔，地势较低，无不良地质现象，场地布置条件较好。场地为盐碱地。施工时将场地挖填平整、并填土至沟塘形成相对平坦地貌以利于工艺布置及场地排水，即可形成良好的施工场地，场地布置条件较好。 本期光伏厂区内占地面积为633790㎡，共安装18组1MWp太阳能子阵，总容量为 20.16MWp。施工道路与永久道路可结合。通过平整场地，用砂石铺垫，作为施工道路使用。待施工结束后，完善道路二侧边沟系统、路面养护后可作为永久道路使用。 安达市位于黑龙江省西南部，地处大庆市与肇东市之间。属中温带大陆性季风气候，冬季（11月至次年3月）被强大的蒙古高压控制，在其影响下多偏北风，天气干燥严寒；夏季（6月至8月）受副热带海洋气团的影响，降水集中，光照充足气候温热、湿润。春季（4 月至5月）多偏南大风，降水较少，易发生春旱；秋季（9月至10月）天高气爽，降温较快，常有早霜危害。气候基本特点是：冬长雪少，天气寒冷；夏短湿热，降水集中；春季风大，气候干燥；秋凉气爽，时有早霜。全年降水较少，平均气温在3℃左右。年平均无霜期较短，在170d左右。 2、太阳能资源 黑龙江省年太阳总辐射量为4400～5400MJ/ m2（相当于1222～1500kWh/ m2）。太阳 直接辐射年总量为2526～3162 MJ/ m2，直接辐射在总辐射中所占比例较大，在0.57～0.63之间，年日照时数在2242～2842小时。 华润安达光伏发电项目所在地年均太阳辐射量1357.70kWh/m2，年均日照时数2681.97h，日照时间较长，利用太阳能资源的条件较好。场址地区水平面日平均辐照度为3.72 kWh/m2d，项目场址在我国属于太阳能“资源丰富”地区，具备一定开发价值。从太阳能资源利用角度说，此地区适合建设太阳能光伏发电站。 3、气象条件 安达市位于黑龙江省西南部、松嫩平原中部，东经124°53′至125°55′，北纬46°01′至47°01′，地势东部略高，西部略低，平坦开阔，平坦地面下沉积着新老地层，储藏着丰富的水、石油和天然气等资源。安达市地处中纬度寒温带大陆性季风气候，年平均气温为4.2℃，最热月（7月）平均气温为32.1度，最冷月份（1月）平均气温为-18.7度，历年极端气温最高为38.7度，历年极端气温最低为-37.9度；年平均降水量为432.5
燃烧器工作原理及调整方法 窑头燃烧器对窑内熟料的煅烧有着举足轻重的作用，其性能好坏调整是否合理直接影响窑内的煅烧情况以及窑衬的使用寿命。合理调整燃烧器的外风、内风和中心风的蝶阀开度，提高煤粉着火前区域局部煤粉浓度，加强燃烧器高温气体的内、外，回流，强化一次风充分混合达到完全燃烧。但必须注意，内风不能调整太大，否则可能导致煤粉在着火前就已被稀释，这样反倒不利于着火，或者可能引起高温火焰，冲刷窑皮，导致窑皮脱落，不利于保护耐火砖。内风也不能调整过小，否则煤粉着火后不能很快与空气混合，就会导致煤粉反应速率降低，引起大量的一氧化碳不能及时地氧成二氧化碳，造成窑内还原气氛。另外：外风也不宜调整过大，否则会造成烧成带火焰后移，窑内窑尾部分结厚窑皮或在过渡带附近出现结圈、结蛋现象，外风也不要太小，否则不能产生强劲的火焰，不利于煅烧出好质量的熟料。因此应根据具体情况选择合理的操作参数，根据煤质的好坏、 细度、水分、二次风温度、窑内情况以及圣路易烧性的好坏而定，通过调整最佳的外风、内风和中心风的比例关系，及燃烧器在窑口附近的合理位置，确定适宜的煅烧制度。 1.燃烧器的定位，许多公司的燃烧器采用“光柱法”定位，控制准确，但操作不方便。最好采用位置标尺在窑头截面上定位，一般
控制在窑头截面Ｘ轴稍偏右位置或稍偏第四象限的位置效果较好。在特殊工艺情况下可做少许微调。 2.火焰形状对煅烧的影响燃烧器设计的最佳火焰形状是轴流风和旋流风在（0.0）位置（此时各风道管通风量最大），这时的火焰形状完整而有力。燃烧器横向分布. 调整火焰的形状是通过调整各风道的通风截面积来实践的。在（0.0）位置时，轴流风和旋流风的通风截面积达到最大。火焰形状是通过旋流风和轴流风的相互影响、相互制约而得到，火焰形状的稳定是通过中心风来实现的，中心风的风量不能过大，也不能过小。一般中心风的压力应该控制在6-8KPa 之间比较理想，旋流风在24-26KPa，轴流风在23-25KPa，各风道的通风截面积不小于90%的情况下，对各参数进行调整。要想得到火焰形状的改变需要有稳定的一次风出口压力来维持，通过稳定燃烧器上的压力，改变各支管道的通风截面积来达到改变火焰形状的目的。具体火焰形状的变化。在调整火焰形状的时候，要杜绝走极端的现象，当火焰过粗的时候，此时也会很长、很软。当火焰过细的时候，火焰又会太短，烧成带要求火焰的形状完整、活泼、有力，这就需要我们长期的观察和总结经验。 3.煤质变化对火焰形状的影响： （1）当煤灰分变高时，煤粉的燃烧速度变慢，火焰变长，火焰燃烧带变长，应该：①提高二次风温度或利用更多的二次风，加强一次风和二次风与煤粉的混合程度；②降低煤粉的细度和水分；③改变轴
SBR工艺曝气系统曝气安装（改造技术方案） 石家庄市永峰环保设备有限公司 2015年3月19日
SBR工艺曝气系统曝气器安装方案 一、现场状况： 1、原有曝气系统运行不稳定，故障率高，不能达到原设计技术要求，我们分析有以下原因：1）、风机风量和曝气器总通气量不匹配，风机风量过大，使曝气器长期高负荷运行，缩短了曝气器使用寿命。2）、曝气器的材质或者原材料生产没有达到技术要求。3）、再有就是在安装曝气器时现场的各种情况，也会缩短曝气器的使用寿命。 现场采用SBR工艺,曝气系统一般采用底部固定曝气，在曝气器上面安装各种生物膜填料，这样布置在产品使用周期内，一般不会出现故障，而且运行情况良好，出现上述情况才会缩短使用寿命，影响使用效果。 对于以上的问题，我们要使所选用的曝气器总通气量必须和风机风量相匹配，曝气器的布置必须均匀不能留有曝气死角，选用便于安装拆卸，维修方便，使用寿命长的曝气器。 二、产品参数及需要数量 管式可提升曝气器参数： 通气量：8m3/h 服务面积：1.8—2平米 有效长度：2米 氧利用率：大于35% 现场风机三台，两用一备，通气量为2.82*2*60=338.4m3/h 按通气量计算曝气器所需数量为338.4÷4=42.4套 需要布置曝气器的池子面积为4.35*6.4+4.5*5.6+4.5*5.6=78.2平米 按每套服务面积所需数量为78.2÷1.8=43.4套 曝气器的数量确定首先以风机风量为主要参考指标，其次是根据安装面积大小均匀布置，最终确定曝气器数量为42套。 三、 SBR工艺的曝气方式，是在填料下方曝气，是需氧量高的区域，应适当加大安装密度，调节曝气池只是起到均质，均量的调节作用，安装数量适当减少。 我们的管式可提升曝气器采用不锈钢支架，使用寿命达到5-8年，其余支架部分为耐腐蚀，耐老化的ABS材质，寿命5年以上，曝气器膜片为易损耗产品，三年为一更换周期。我们的曝气器可多次重复拆装使用，不影响使用效果，可在不停止运行的情况下进行检修更换。 四、产品报价： 报价说明：此报价包含17%的增值税发票、运费及安装费用。 2、管道配件清单
国电东南电力有限公司 双河发电厂#2锅炉双尺度低NOx燃烧技术 改造工程施工方案 批准： 审核： 编写： 烟台龙兴电力技术股份有限公司 沈阳龙兴电站燃烧技术有限公司
目录 一、工程概述 二、编写依据 三、施工组织 四、主要工作量 五、工程准备 六、施工过程关键质量控制点 七、施工工艺流程 八、质量保证措施 九、安全施工措施 十、危害辨识及预防 十一、环保及文明施工注意事项
一、工程概述 国电东北电力有限公司双河发电厂#2炉为哈尔滨锅炉有限公司制造300MW亚临界燃煤机组锅炉，型号为HG-1021/18.2-HM5。锅炉为亚临界压力、一次中间再热、自然循环汽包炉。锅炉采用直流燃烧器，六角切圆燃烧，单炉膛、Π型布置，全钢架悬吊结构、平衡通风，固态排渣。制粉系统采用正压直吹式系统。每台锅炉配备六台风扇磨，型号为FM340.1060，五台运行，一台备用 主燃烧器采用大风箱结构，由隔板将大风箱分隔成若干风室，每个风室均布置一个固定式喷嘴，整体结构呈单元式布置。每角燃烧器共有一次风喷嘴3个、二次风喷嘴11个：其中每个一次风喷嘴上下各布置2个二次风喷嘴，唯有下端部二次风喷嘴布置1个，一次风喷嘴中间布置有十字中心风，油配风器2个，将燃烧器分成相对独立的三部分，这样可以使每部分的高宽比都不太大以增强射流刚性减弱气流贴墙的趋势，另外还可以降低燃烧器区域壁面热负荷以减轻炉膛下部炉内结焦。本燃烧器合煤粉燃烧器空气风室和油燃烧器为一体，每组燃烧器共设有2层油点火燃烧器，作为锅炉启动时暖炉，煤粉喷嘴点火和低负荷稳燃之用。六角二层12只油枪的热功率为锅炉最大连续负荷时燃料总放热量的20%。 二、编写依据 2.1国电东北电力有限公司双河发电厂#2炉低NOx燃烧器改造图纸 2.2 国电东北电力有限公司双河发电厂原#2炉燃烧器图纸 2.3《电力建设施工及验收技术规范》（锅炉机组篇）
一般施工方案（措施）报审表
本表一式三份，由施工项目部填报，监理项目部、施工项目部各存一份。 抚宁县20MWp（一期）农业设施光伏发 电项目工程 组件安装施工方案 批准：____________ 审核： 编写：____________
新疆海为新能电力工程有限公司（章） 年月日
组件安装施工方案 一、目的： 用于指导抚宁县20MWP（一期）农业设施光伏发电项目工程光伏厂区组件安装。二、适用范围 本施工技术措施适用于抚宁县20MWP（一期）农业设施光伏发电项目工程光伏厂区组件安装。 三、编制依据： 昆明勘测设计研究院有限公司设计图纸 《建筑结构荷载规范》（GBJ50009－2001） 《钢结构设计规范》（GB50017－2003） 《碳素结构钢》（GB700－88） 《优质碳素结构钢》（GB/T699－1999） 《钢结构工程施工质量验收规范》GB50205-2001 《钢结构工程质量检验评定标准》（GB50221－95） 《网架结构设计与施工规程》（JGJ7－91） 《钢结构高强螺栓连接的设计、施工通用验收规程》（JGJ82－91） 四、施工准备： (一)、作业准备 1．认真审核、熟悉施工图纸，做好图纸会审。 2．对施工班组进行有针对性的技术、安全交底。 3．根据工程实际情况划分施工区域,并以此为依据确定劳动力，具体细化到每道工序的作业部位及作业时间。
4．根据工程的需要选派熟练工人。特殊工种操作人员必须持证上岗。 5. 工作时必须穿工作服、工作鞋，佩戴手套、安全帽，在安装和维修组件时，严禁佩戴金属指环、表环、耳环等其它金属物品； （二）、作业条件： 1. 支架，钢结构已施工完毕、校正，并通过监理、业主验收。 2. 原材料已通过监理、业主审批，允许使用。 3. 业主提供合格、无破损可正常工作的光伏电池； 4. 注意事项： 4.1 搬运组件的时候要用双手抓住边框，严禁拖拽接线盒上的电缆线； 4.2 不要在组件上放置其它物品，禁止站立在组件上； 4.3 破损的光伏组件严禁使用，应及时通知业主或供货商； 4.4 不要尝试分解组件，不要拆除组件上的任何铭牌或者部位； 4.5 不要在组件上喷涂任何燃料或者粘合剂； 4.6 在潮湿或者风力较大的情况下，严禁操作或安装组件； 4.7 光伏组件在安装前，要一直保存在原包装箱里； 4.8 当发生意外情况时，请立即把断路器和逆变器关闭， （三）、作业顺序 1. 总体工艺流程： （四）、施工机械设备准备 施工过程中实行机械化，可以减轻劳动强度，提高劳动生产率，有利于加快施工速度，保证施工质量。在施工过程中，施工方法的选择和施工机具的选择是紧密相连的，所以，在选择施工机具时，我们还要从现场施工的角度考虑到：施工方法的技术先进性与经济合
中国石油化工股份有限公司济南分公司 曝气头更换 技术方案 江苏赛欧环保设备有限公司 2015/04
曝气头更换方案 方案一盘式橡胶膜片微孔曝气器 1、概述 在目前的污水处理工艺中，曝气器的应用是很广泛的，它不但用量大，也是污水处理工艺的核心部件，直接影响污水厂的运行质量及出水水质。传统的曝气器是由平片状橡胶膜片紧贴在平面的支撑板或略微凸起的支撑板上，并用压盖压紧，这种曝气器的膜片扩张拉伸是靠橡胶自身的弹性来实现的，且曝气时产生的应力主要集中在膜片中心及四周，膜片的拉伸量相对较小，因而造成曝气器的曝气阻力较大，膜片容易老化撕裂，这使得充氧能力降低、用电消耗加大、设施维修更换工作量加大。针对传统曝气器上述缺点，开发出了新一代盘式橡胶膜片微孔曝气器。 2、产品特点： ※将传统曝气器的平片状橡胶膜片改为带延伸补偿的橡胶膜片，膜片周边区域加厚具有足够的延伸补偿量，可以自由回弹，避免了因应力集中而导致的膜片撕裂，大大延长了使用寿命。 ※在膜片与支撑板之间采用密封性能更好的反扣折式结构，并有效地避免了膜片的脱落现象。 ※膜片采用一种内在的止回阀设计——中心加厚无孔设计,当关闭供气后，在水压及膜片自身弹性的作用下，膜片的中心回落在薄膜托板的孔上，而未打孔的区域恰好覆盖住空气释放孔，像止回阀一样能防止液体倒流进曝气系统中去。 ※曝气器内部设有独立的T型止回阀，即使膜片损坏也能保证管路不进水，特别适合于间歇式曝气工艺，如SBR工艺等。 ※膜片采用进口三元乙丙胶（EPDM）制成，抗老化、耐腐蚀、经久耐用。 ※独特的开孔技术使曝气器气泡释放均匀，产生的气泡直径细密，可减少对污泥颗粒的剪切破坏作用。 ※通用标准3/4″（英制）螺纹接口，可采用螺纹连接，也可采用软连接，密封性能更好，并能有效避免因曝气器工作时产生的振动而导致的连接件断
编号：AQ-BH-03206 ( 管理资料) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 燃煤锅炉改造燃生物质锅炉施 工方案 Construction scheme of transforming coal fired boiler into biomass fired boiler
燃煤锅炉改造燃生物质锅炉施工方 案 说明：施工方案是根据一个施工项目制定的实施方案;是根据项目确定的，有些项目简单、工期短就不需要 制订复杂的方案。 朔黄铁路发展有限责任公司机辆分公司现况为两台燃煤热水锅炉改造。遵照甲方意见具体为：将现有产品改成生物质燃料锅炉。 二、锅炉情况 朔黄铁路发展有限责任公司机辆分公司黄骅港折返段锅炉房为一台2.8MW(4T)热水锅炉，朔黄铁路发展有限责任公司机辆分公司西柏坡机务整备所锅炉房(回舍火车站）为一台0.35MW(0.5T)热水锅炉。 三、生物质燃料的特点 生物质燃料是可再生的能源，具产量巨大、分布广泛、低硫、低氮、生长快、二氧化碳排放低的特点。 生物质燃料燃烧主要由下面几个条件控制：
(1)一定的温度； (2)一定量的空气(氧气)； (3)燃料与空气(氧气)的混合程度； (4)燃料中的可燃物与空气中的氧气进行剧烈的化学反应时间。 生物质燃料的着火温度为250—400~C，比煤低(煤的着火温度为400～500~C)，其温度的提高由点火热供给。生物质燃料的燃烧过程是其可燃成分与空气中的氧剧烈化合并放出热量的过程，因而氧气的供给量决定燃烧反应的过程。通过对供氧量的控制，可以很好地控制其燃烧反应。现运行的生活及工业锅炉的结构若不加改造直接使用生物质颗粒燃料，锅炉将出现严重冒黑烟、效率低、有粉尘污染等现象。因此，燃用生物质燃料锅炉需要进行改造，以减少一氧化碳和烟尘的排放及热量的流失。 四、锅炉改造方案 朔黄铁路发展有限责任公司原有一台燃煤热水锅炉，燃料为二类烟煤，在燃烧过程中产生污染物排放，对大气造成一定的污染，同时燃料的利用率不高。为了响应国家节能减排和大气污染防止号
施工技术交底 施工单位中易建设有限公司单位工程 中节能孪井滩二期50MWp并网光伏发电项目分部工程逆变器安装分项工程逆变室安装施工 交底内容： 1.基础施工 配电装置基础安装根据施工图的要求，先用合格的材料及定出基础的实际位置，同时对土建的预埋件进行清理，测量埋件的标高，以标高最高的一块埋件作标准，计算出槽钢与埋件之间垫铁的厚度，随后将垫铁及槽钢安放到位置上，校正标高及水平尺寸，用电焊将压脚槽钢、垫铁、及埋件焊接牢固并与接地网接通，提前通知监理方验收。低压盘、柜的基础型钢安装后，其顶部要高出抹平地面10㎜。 2.设备就位 就位及安装按事先确定的顺序领运分站房附近，由液压小车或滚筒滚动到位。将柜体校正、固定，柜间的固定采用螺栓、柜底脚固定采用电焊焊接，固定完毕验收合格。为了不损坏室内地坪，应在拖动或滚动路线上铺一层橡皮，再适当铺层板。开关柜的安装须严格按制造厂及规范的要求，其垂直度和水平度符合规范要求，并做好自检记录。安装就位后定期测量记录绝缘情况并采取针对性的措施。 3.并网逆变器检查 对照并网逆变器的设计原理图、接线图，复查并网逆变器内的接线是否正确。线号是否和图纸上一致，线束是否扎牢。接触器触点应紧密可靠动作灵活。 固定和接线用的紧固件、接线端子，应完好无损。 对并网逆变器接线应编号，端接线进行明确标识。 接地线应连接牢固，不应串联接地。 4.安装 根据并网逆变器安装图纸要求确定并网逆变器基础位置并安装基础槽钢，水平误差度应小于2mm/m 并紧固基础槽钢，将并网逆变器安装在基础槽钢上，调整并网逆变器垂直误差应小于2mm/m，水平度误差应小于2mm/m 并紧固并网逆变器连接螺栓。 5. 接线 按照图纸设计要求将电池板方阵等的电缆连接在并网逆变器相应端子上。检查所有连线正确。 施工单位中易建设有限公司单位工程 中节能孪井滩二期50MWp并网光伏发电项
国电东南电力 双河发电厂#2锅炉双尺度低NOx燃烧技术 改造工程施工方案 批准： 审核： 编写： 龙兴电力技术股份 龙兴电站燃烧技术
目录 一、工程概述 二、编写依据 三、施工组织 四、主要工作量 五、工程准备 六、施工过程关键质量控制点 七、施工工艺流程 八、质量保证措施 九、安全施工措施 十、危害辨识及预防 十一、环保及文明施工注意事项
一、工程概述 国电东北电力双河发电厂#2炉为锅炉制造300MW亚临界燃煤机组锅炉，型号为HG-1021/18.2-HM5。锅炉为亚临界压力、一次中间再热、自然循环汽包炉。锅炉采用直流燃烧器，六角切圆燃烧，单炉膛、Π型布置，全钢架悬吊结构、平衡通风，固态排渣。制粉系统采用正压直吹式系统。每台锅炉配备六台风扇磨，型号为FM340.1060，五台运行，一台备用 主燃烧器采用大风箱结构，由隔板将大风箱分隔成若干风室，每个风室均布置一个固定式喷嘴，整体结构呈单元式布置。每角燃烧器共有一次风喷嘴3个、二次风喷嘴11个：其中每个一次风喷嘴上下各布置2个二次风喷嘴，唯有下端部二次风喷嘴布置1个，一次风喷嘴中间布置有十字中心风，油配风器2个，将燃烧器分成相对独立的三部分，这样可以使每部分的高宽比都不太大以增强射流刚性减弱气流贴墙的趋势，另外还可以降低燃烧器区域壁面热负荷以减轻炉膛下部炉结焦。本燃烧器合煤粉燃烧器空气风室和油燃烧器为一体，每组燃烧器共设有2层油点火燃烧器，作为锅炉启动时暖炉，煤粉喷嘴点火和低负荷稳燃之用。六角二层12只油枪的热功率为锅炉最续负荷时燃料总放热量的20%。 二、编写依据 2.1国电东北电力双河发电厂#2炉低NOx燃烧器改造图纸 2.2 国电东北电力双河发电厂原#2炉燃烧器图纸 2.3《电力建设施工及验收技术规》（锅炉机组篇） 2.4《电力建设安全工作规程》 2.5龙源电力技术股份企业标准
盘式微孔曝气器 安装、操作和维护说明书 H D 2 0 0 H D 2 2 0 H D 2 7 0 H D 3 4 0 ECO 21 ECO 34
1曝气系统 (3) 2概述 (3) 3运输 (3) 4到货检查 (3) 5产品存贮 (3) 6安装 (3) 6.1准备工作 (3) 6.2调节水平 (4) 6.3曝气盘的安装 (4) 7操作说明 (4) 7.1安装 4 7.2标准操作 (4) 7.3故障排除 (5) 7.4保养和清理 (5) 7.4.1保养 5 7.4.2机械清洗 (6) 7.4.3化学清洗 (6) 8更换 (6) 9再循环 (6) 10免责声明 (6) 11参考文献 (6)
1.曝气系统 本手册详细说明了盘式微孔曝气器JetFlex HD 200、HD220、HD 270以及HD 340的安装和运行要求，也可作为HD 235、HD 325、ECO 21 和ECO 34的安装和操作指南。 2.概述 ******公司为市政和工业污水处理的曝气工艺提供曝气器。 曝气器为采用活性污泥工艺的污水处理厂提供微孔曝气，由于采用了特定配方的EPDM（三元乙丙）橡胶制造而成的膜片有较好的弹性，因此，可长期用于反硝化工艺间歇运行。 工业污水（生活污水中混有工业污水的量超过10%应当被定义为工业污水）可能需要使用其他的材料如硅橡胶、丁晴橡胶、氟橡胶或聚氨酯，请联系******公司。 从原料的混合到产品组装的每一个步骤，******公司都会严格控制，并可根据客户需要记录产品的一致性，所有的曝气器都在工厂完成组装。曝气器在贮存、运输和安装时要小心处理避免损伤。 ******公司的一般销售条件适用于曝气器产品的运输过程。 3.运输 我们用厚纸板箱装运曝气器。详情请查询包装信息。 4.到货检查 根据交付的货物检查产品的包装，在装运时有结构损坏，特别是橡胶膜片。包装、设备或产品的任何损坏都必须在交货起5个工作日内向******公司和运输公司通报。 ******公司保留损坏检查的权利。 产品质保仅适用于采用原始且未损坏的包装情况。 5.设备贮存 在原包装中的曝气器以及所有的附件应按DIN 7716或者ISO 2230的规定在干燥和通风的室内贮存。 要防止受冻、过热、阳光直接照射、灰尘、矿物油和碳氢化合物的污染。 不要靠近发动机存储，特别是不要靠近风机。 不得在室外贮存！产品在现场的贮存时间（从到货到安装/运行）最长不超过1年。 在现场存储时，所有的曝气器和配件都必须贮存在原包装中。大板条纸箱直接暴露在阳光下照射时，要用涂油防水布覆盖，以防止紫外线辐射。 不得使用含增塑剂的包装材料。 6.安装 6.1准备工作 ·在曝气系统安装之前，必须清除曝气池内的所有废物，如石头、金属残片和木块等。 ·推荐的曝气支管应使用标准的（Sh40到Sh80）塑料管（如ABS，PVC等）或DN 100 ( 4”) 不锈钢管。根据管径和壁厚来选择橡胶鞍型适配器的型号。 ·曝气支管应调节水平，公差为± 6.35mm（±1/4”）
仅供参考[整理] 安全管理文书 燃煤锅炉改造燃生物质锅炉施工方案 日期：__________________ 单位：__________________ 第1 页共10 页
燃煤锅炉改造燃生物质锅炉施工方案 朔黄铁路发展有限责任公司机辆分公司现况为两台燃煤热水锅炉改造。遵照甲方意见具体为：将现有产品改成生物质燃料锅炉。 二、锅炉情况朔黄铁路发展有限责任公司机辆分公司黄骅港折返段锅炉房为一台2.8MW(4T)热水锅炉，朔黄铁路发展有限责任公司机辆分公司西柏坡机务整备所锅炉房(回舍火车站）为一台0.35MW(0.5T)热水锅炉。 三、生物质燃料的特点生物质燃料是可再生的能源，具产量巨大、分布广泛、低硫、低氮、生长快、二氧化碳排放低的特点。生物质燃料燃烧主要由下面几个条件控制：(1)一定的温度； (2)一定量的空气(氧气)； (3)燃料与空气(氧气)的混合程度； (4)燃料中的可燃物与空气中的氧气进行剧烈的化学反应时间。生物质燃料的着火温度为250—400~C，比煤低(煤的着火温度为400～500~C)，其温度的提高由点火热供给。生物质燃料的燃烧过程是其可燃成分与空气中的氧剧烈化合并放出热量的过程，因而氧气的供给量决定燃烧反应的过程。通过对供氧量的控制，可以很好地控制其燃烧反应。现运行的生活及工业锅炉的结构若不加改造直接使用生物质颗粒燃料，锅炉将出现严重冒黑烟、效率低、有粉尘污染等现象。因此，燃用生物质燃料锅炉需要进行改造，以减少一氧化碳和烟尘的排放及热量的流失。 四、锅炉改造方案朔黄铁路发展有限责任公司原有一台燃煤热水锅炉，燃料为二类烟煤，在燃烧过程中产生污染物排放，对大气造成一定的污染，同时燃料的利用率不高。为了响应国家节能减排和大气污染防 第 2 页共 10 页
目录 一、工程概况和特点 (1) 二、编制依据 (1) 三、主要工程量 (1) 四、开工前准备计划 (1) 五、施工管理目标 (2) 六、光伏场区电气设备安装 (2) 七、危险源分析及针对措施 (3) 八、安全文明施工 (4)
箱式变压器安装施工方案 一、工程概况 由华能阜新风力发电有限责任公司投资建设的华能彰武风光互补（章古台）（20 兆瓦）光伏发电站项目地处辽宁省阜新市彰武县北部的彰古台镇的低丘沙地区域。场地周围地势开阔，但略有起伏，周围基本无大型障碍物，光伏电站站址区域建设条件比较优越。本期光伏电站接入系统规划容量为20MWp。按目前国内较先进的组阵方案，分为20个1MWp 的光伏矩阵单元，每一个1MWp矩阵单元经箱式逆变器逆变后，通过双分裂箱式变压器将逆变器交流输入的电压就地升压至35kV。箱变高压侧采用环接方式，10个逆变升压单元环接成一回出线，20个逆变升压单元以2回35kV架空线路接入华能彰北220kV风电场2期升压站35kV侧，由铁塔16基，线路全长4.119KM 输送至变电站送至电网。 1.1工程规模 20MW光伏并网发电 二、编制依据 （1）《光伏发电站施工规范》（GB50794-2012） （2）《光伏发电站验收规范》（GB50796-2012） （3）有关产品的技术文件 三、主要工程量 箱式变压器：本体安装，箱体接地，试验受电，反受电、配合系统调试 数量：20台 四、开工前准备计划 4.1人员准备计划 光伏场区电气设备安装：技术负责人4名，安装工10名，辅助工30名。
施工主要人员及机械设备配置 4.2工机具准备计划 工机具：工具包、平口螺丝刀、平口小一字螺丝刀、手提式端子压接钳、盒尺5米、开孔器、尖嘴钳、活动扳手4\\、活动扳手10\\、活动扳手8\\ 五、施工管理目标 5.1质量目标 确保工程达到设计及使用要求，工程质量达到国家电网工程质量检验评定标准中的优良标准，一次验收合格率100%。 5.2安全目标 确保无重大安全事故发生，轻伤频率控制在1‰以内。 六、光伏场区电气设备安装 6.1箱式变压器设备安装 （1）箱式变压器检查：首先做好施工准备，作业指导书编制及交底，人力组织安排，现场清理规划，机具布置用工器具准备齐全并登记在册，对附件进行运输清点检查等。（2）根据厂家装箱单清单清点数量做好记录，如有缺失及时上报。检查箱式变压器几何尺寸是否与图纸设计一致，箱式变压器外表油漆是否符合规范及满足厂家设计要求。 （3）箱式变压器吊装： 1）在箱式变压器吊装前办理土建与安装交接手续，清理埋件附着物。 2）箱式变压器安装选择25T汽车吊装，吊装就位后按照图纸要求固定。

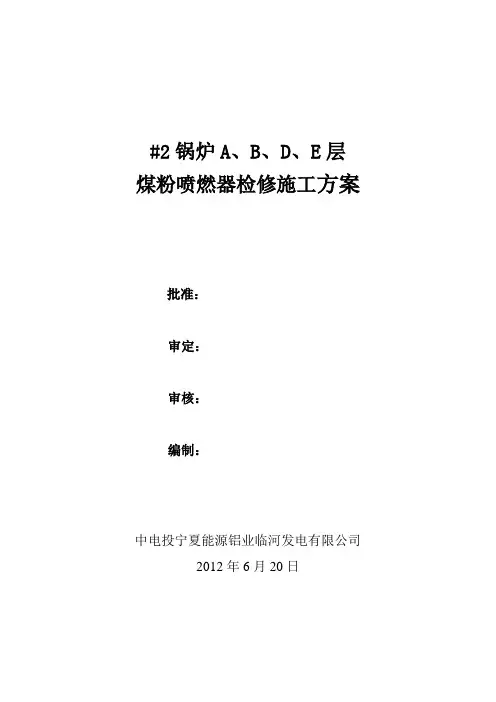

#2锅炉A、B、D、E层煤粉喷燃器检修施工方案 批准： 审定： 审核： 编制： 中电投宁夏能源铝业临河发电有限公司 2012年6月20日
