球幕影音系统解决方案
我们提供最先进最经济的球幕数字影音系统。用户终于有机会领略到球幕的真正魅力。通过革命性的软件构架，在这里，您可以漫步太空，欣赏到精彩绝伦的球幕影片，感受全方位360度世界领先游戏引擎，可视化软件包和掩饰工具。
所有我们提供的系统都可配备互动波科技的多媒体服务器以及交互式软件Event Horizon，演播360，音乐360和游戏360.我们拥有的技术可以最短时间内打造最高端的数码体验环境。
我们能为你带来前所未有的营销效果
1、在见惯了3D，5D，IMX等概念之后，我们带来全球唯一的移动/固定球幕影院系统。
2、活动形式新颖，突破以往主题活动旧模式，瞬间聚焦各大媒体及人流量，烘托节日气氛，备受关注！
3、球幕影院为观众带来前所未有的观影感受的同时，将人气及品牌知名度直线上涨，带动整体消费能力！
一、我们的核心优势
单一服务器
现在，Fulldome更是在业内树立新标。通过我们革命性的技术可以将多达64台投影仪连接起来，利用单一FULLDOME.PRO MEDIA SERVER（媒体服务器）来播放分辨率高达8K以上的球幕影片。这项技术颠覆性地改变了天文馆和球幕影院的工程设计模式。
高清画质
革命性图片处理引擎使影片画质达到前所未有的完美效果。
- 整个球幕呈现无比清晰的数字画面；
- 声音图像完美同步；
- 不再有图像延迟、画面失帧或图像跳动等问题；
- 不再有任何画面预裂缝的问题。
全自动数字校准
Fulldome.pro从最基本到最先进的所有投影系统都配备全自动的应用投影定位系统。校准功能极其迅速，达到完全自动化。只需15分钟就可以完成以下5个步骤：
-成形；
-调和；
-亮度；
-颜色；
-黑平衡。
广泛的投影仪选择
该系统的适应性很强，可装配在不同分辨率、亮度和对比度的数码投影设备上。您可以选择从普通到专业任何等级的数字投影仪。这就意味着节省了更多的设备成本和灯具成本，提供了更便捷的服务、维修和技术支持。
便捷的内容发行与保护
所有Fulldome.pro的解决方案都内置一套CONTENT PROTECTION SYSTEM(内容保护系统)。CPS数字版权管理系统支持世界各地数字天文馆和Fulldome影院进行数字权限管理及授权影片的在线发行。
更细接线，更少能源，更小空间
我们用一台媒体服务器取代了巨大而嘈杂的服务器机房。
核心优势：
- 减少了高达75%的能源消耗；
- 为设备节省了多达10倍的空间；
- 操作简单，便于维护。
无线IPAD操控
投影系统的操作从未如此轻松愉快! 您可以通过iPad直观操作界面无线控制放映系统，在球幕内的任何角落自由地操作演示并与观众零距离互动！
快速安装和搭建
Fulldome.pro系统可以非常简便快捷地进行安装和调试。以最短的时间，在不更改其日程的情况下将普通天文馆转变成极具特色的天文馆或数字球幕影院。我们革命性的技术使移动式天文馆能够呈现出和固定天文馆球幕投影系统一样的画面效果。
超凡的稳定性
一台服务器保证了极低的出错率且具有简单备份的特点。而Fulldome.pro Media Server（媒体服务器）定制的LINUX系统确保了快速开机、有效的病毒防护和设备稳定性。
简易的操控和维护
Fulldome.pro给您提供真正的一键式操作方案。您不再需要成群的专业技术人员来操作维护系统。投影灯和投影仪的更换简单便利。而且，有了我们革命性的自动拼接技术，您可以在极短的时间内再次启动、运行系统。
快捷便利地更新和预览放映内容
您可以轻松地将影片转换成EDVA格式或利用我们革命性的Extreme Capture（图片捕捉技术）在电脑上预览画面分辨率高达4K的球幕影片。
(*EDVA---加密球幕影片 )
二、球幕影音系统解决方案
一、球幕影音系统介绍
1.FULLDOME.PRO DX4
Fulldome.pro DX4主要针对3-8米的小型球幕，它是一套高度可移动并极易安装的数字投影系统。具备优质的投影效果，是最经济实惠的解决方案。此套系统由位于球幕四周的4台投影模块及一台Fulldome.pro Media Server（媒体服务器）构成。
Fulldome.pro DX4系统投影精度比普通单个投影系统高3倍，它为观众提供了优越的沉浸式体验。
主要性能：
?全自动投影校准；
?无线iPad操控；
?免费球幕影片集锦；
?以最优惠合理的价格获得几乎所有球幕影片的放映权；
?利用我们革命性的 Content Protection System（内容保护系统）为球幕影片制片人及天文馆带来了前所未有的便捷性和灵活性；
?常规软件的更新确保了系统的与时俱进，同时也为客户及时接触最新系统带来了极大便利。实用性强，稳定可靠。
整套设备包括：4台架式投影模块、Fulldome.pro Media Server媒体服务器、电源线、数字信号电缆、Wi-Fi 接口、DSLR 单反校准相机、iPad mini、运输包。
可额外配备：5.1数字环绕音响系统、相应直接的真空或充气球幕，以及Fulldome软件平台如Event Horizon? 、Presenter360、Meduza360和世界首款球幕游戏Game360。
总量度10 000 流明
总像素370万
实际像素290万
影片分辨率2K
对比度（标称） 4 000:1
投影技术DLP
球幕直径3-8米（10-26英尺）
2.DIGITAL CUBE MK2
2.5K 可移动球幕影院
Fulldome.pro Digital Cube MK2是一个可装在一个装置中的2.5K球幕投影系统，拥有绝佳的画面质量和绝对自动的校准设备。Fulldome.pro Digital Cube MK2是独创性的直板屏幕，多功能投影系统的投影质量可与固定球幕影院相媲美。
主要特点：
?为波形因数提供非一般的分辨率和明亮度；
?投影系统的安装仅仅需要30分钟左右；
?一体化解决方案——6个投影仪，一个Fulldome.pro Media Server（多媒体服务器）和全自动校准系统，全部都安装在一套设备里；
?整体部件可以被拆分为两部分，便于用户乘机或乘车时携带。单机重量只有40KG，加上投影仪的总重量为60KG。由专业航空箱运输；
?由Fulldome.pro 专门设计的直径为8-12米（26-40英尺）的倾斜充气或真空球幕，终极体验为您所有；
?为了方便维护与运输，投影仪拆装过程简单方便；
?iPad一键式操控，用户可以随时随地与在场观众轻松互动；
?沉浸式5.1数码环绕音响系统。
该系统配有Fulldome.pro Media Player，并可选配Event Horizon?天文模拟器、Presenter360、Game360和Meduza360可视化软件。
总量度18 000 流明
总像素614 万
实际像素480万
影片分辨率 2.5K
对比度（标称） 4 000:1
投影技术DLP
数字模仿尺寸1060 x 850 x 390 毫米
装置位置球幕正中
球幕直径8-12 米/ (26-40 英尺) (倾斜球幕)
3.CIRCULARIUM
一个随时、随地、随身的球幕影院
利用新式的轻型模块化投影装置，只需要几个小时就可以搭建出一个具备出色投影画质和卓越音响效果的高端球幕影院。
Circularium使球幕的空间得到了最充分的利用，实现了多功能、全方位的应用。如讲座、音乐会、主题派对、演讲等。
该系统可用于Fulldome.pro真空及充气球幕，也同样适用于任何已有的球幕设备。无需大规模的重新组装就可以全面更新现有的移动或固定式天文馆。
Circularium——在不影响画面效果的情况下结合了前所未有的灵活性和便携式的特点，是球幕市场上最高效、最经济的不二之选！
主要特征：
?革命性的Fulldome.pro Media Server（媒体服务器）是Circularium的核心技术。一个服务器可以一次性运转多达64台投影仪，这项技术在保证设备运转稳定和维护方便的基础上，同时还为用户减少了能源消耗和使用空间；
?自动投影校准功能不仅高效快捷而且达到了极高的精准度。只需最多15分钟就可以完成以下5个步骤：成形、调和、亮度、颜色、黑平衡。确保了整个球幕表面的亮度和完美的画面效果；
?该系统可以与从便携式到专业款式的任何级别的投影仪相匹配，我们可以根据您个人的预算和需求为您量身打造系统配置；
?该系统完全可以兼容直径5-20米的移动和固定式球幕设备；
?采用直观的苹果IPAD形式控制面板，用户可从任何地方与在场观众轻松互动；
?高保真5.1数字环绕音响；
?轻松连接投影机和其他接线，使设备维护保养和升级等问题对于用户来说变得十分轻松简单。
该系统配有Fulldome.pro Media Server（媒体服务器），并可选配Event Horizon?天文模拟器、Presenter360、Game360和Meduza360可视化软件。
总量度高达144 000 流明
总像素高达2760 万
实际像素高达1960万
影片分辨率高达5K
对比度（标称）高达10 000:1
投影技术DLP/LCoS (SXRD/D-ILA)
球幕直径5-20米（16-66英尺）
4.FIXED DOME SOLUTIONS
终极视觉体验
革命性的模块化系统结构使我们能够建立一个真实的多功能平台，用户终于有机会领略到球幕的真正魅力。现在，您可以运用现代天文模拟器探索未知的宇宙，欣赏精彩绝伦的球幕影片，身临其境的全真体验让观众叹为观止。同时我们的球幕游戏及壮观的音乐会将会给观众带来更大的乐趣。
系统由一台Fulldome.pro Media Server（媒体服务器）驱动，以高达8K×8K的分辨率完美呈现出卓越的画面质量。
快速而精确的自动校准系统，便捷的维护和升级，Fulldome.pro 系统绝对是在球幕市场上能够找到的最经济，最高效的不二之选！
Fulldome.pro 采用视频映像、覆盖式互动墙、控制面板等技术可以让您将传统天文馆转换成最高端的数码体验环境。
主要特点：
?Fulldome.pro 投影系统以最佳的装配效果、独特的结构完美地契合了客户的任何球幕；
?全自动投影校准系统使投影校准方便快捷。基于计算机视觉效果的最新突破，无需对投影设备精确定位。整个过程只需要15分钟就可获得无比精确的校准质量。如需移动或调整投影仪，只需一键就可轻松完成重校投影；
?Fulldome.pro Studio System （球幕工作室系统）与我们革命性的CPS（内容保护系统）全面整合。CPS为球幕影片制作人和天文馆带来了前所未有的方便性和灵活性；
?此系统的适应性很强，可装配在不同分辨率、亮度和对比度的数码投影设备上。可根据个人预算和需求来选择相应的投影仪设备装置；
?常规软件的更新确保了系统的与时俱进，同时也为客户及时接触最新系统带来便利；
?采用直观的Ipad形式控制面板能让您从球幕内任何地方与观众轻松互动；
?Fulldome.pro所有的解决方案都秉承了生态环保的理念。这要归功于Fulldome.pro Media Server （媒体服务器），使我们的设备节约了高达75%的能源消耗，为设备占地节省了多达10倍的空间；?浸入式5.1数字环绕声系统或定制360°沉浸式数字音响系统；
?在不影响其正常工作日程的情况下，您的天文馆可在最短时间内转化为全智能数字球幕影院；
?Fulldome.pro Media Server（媒体服务器）在专门定制的Linux系统上运行，保证了系统超强的性能、超高的稳定性和安全性。
该系统配有Fulldome.pro Media Player，并可选配Event Horizon?天文模拟器、Presenter360、Game360和Meduza360可视化软件。
总量度高达240 000 流明
总像素高达6400万
实际像素高达5000万
影片分辨率高达8K
对比度（标称）高达10 000:1
投影技术DLP/LCoS (SXRD/D-ILA)
球幕直径8-35 米(26-115 英尺)
5.STUDIO DOME
3K球幕影院就在你身边
Fulldome.pro Studio Dome（球幕工作室系统）将超轻真空球幕设备和mini Circularium投影安装设备相结合，由单一Fulldome.pro Media Server（媒体服务器）和革命性的快捷校准系统驱动。现在，我们只需要4台投影仪就能将3K分辨率的球幕影院以最高效的方式安装在用户的工作室内。同时也支持4K分辨率球幕影院的安装。
Fulldome.pro Studio Dome（球幕工作室系统）是十分便捷和经济有效的球幕解决方案，这为球幕影片的制作提供了无限的可能性。
主要性能：
?易于安装；
?无需挑高屋梁，适合任何普通办公环境；
?Fulldome.pro Media Encoder （媒体编码软件）方便用户更快捷地准备和预览影片；
?利用Fulldome.pro Extreme Capture（图片捕捉技术），通过电脑，用户可以轻松地预览分辨率高达4K的实时影像；
?Fulldome.pro Studio Dome（球幕工作室系统）与我们革命性的CPS（内容保护系统）全面整合。CPS（内容保护系统）为球幕影片制作人及天文馆带来了前所未有的便捷性和灵活性。
系统配有Fulldome.pro Media Player（媒体播放器）、并可选配Event Horizon?天文模拟器、Presenter360、Game360和Meduza360可视化软件。
总量度8 000 流明
总像素830万
实际像素640万
影片分辨率3K
对比度（标称） 4 000:1
投影技术DLP
球幕直径3-5 米(10-16 英尺)
二、我们的球幕类型
1.气球幕技术
当气体被充进密封的会堂中，球幕的形状便会逐渐显现出来。球幕形状得以保持是因为内部气压稍稍高于外部气压。因其经常变换位置，所以此款设计是旅游教育工作者或活动策划的理想之选。充气球幕与轻质框架建筑相比能承受住更大风力。可快速安装和拆卸的特点为我们提供了有效的解决方案。即便您只需要两周甚至更少的使用时限，这一方案也是切实可行的。
整体优势：
?特殊的高性能银幕提供了完美的投影质量；
?最佳的球幕线段数，保证了荧幕的最佳观影尺寸；
?我们的拼接技术保证了球幕荧幕的强度，同时使幕布的接缝部分毫无痕迹；
?可按要求设计与定制一系列球幕外观；
?外层球幕幕布由特殊布料制成，具有耐用，防水，耐热和灯火管制等特点；
?球幕内可配备冷气或供暖系统，使观众在极端气候下也能有一个舒适的观影环境。
主要特点：
?充气球幕是所有球幕方案中移动最方便，安装最便捷的球幕解决方案；
?充气球幕是最简易的球幕方案。可放在中小规模的车辆中，运输极其方便；
?两个风机可以快速充气，并防止其中一个风机意外关闭或故障；
?根据您的需求，球幕可设置为水平或倾斜屏幕；
?实用性旋转门的设置既保证观众持续进入球幕，阻挡外部光线的同时维持球幕内部压力。可快速拆卸的特点使球幕门的运输极为便捷；
?特殊薄膜的设计使水和泥浆不会轻易浸入球幕底部，并确保了球幕具有防水的特点。
安装直径为10米的充气球幕仅需要2-3个小时。
2.反压力球幕技术
通风机将排出球幕外围与内部组织结构间的空气，这便会形成负压使银幕与球幕完美贴合。
针对不同的环境应用不同类型的反压力球幕技术:
?轻型可移动真空球幕：室内球幕。HUB连接器使球幕的搭建变得简便快捷
?室内真空骨架式球幕：作为室内铝质球幕的最佳选择，此款球幕为刚型铝架结构，由不锈钢毂件连接而成
?室外网格状球幕：这款球幕专为室外应用设计，防风、防雨。球幕支架由刚性支柱及毂件连接而成，外罩PVC或玻璃纤维组织的外壳。外部隔热层也隔绝了高温及严寒
搭建直径为10米的网格状球幕最多需要5天甚至更少的时间。
An additional thermal layer insulates against the heat and the cold (optional).
整体优势：
?特殊的高性能银幕提供了完美的投影质量；
?最佳的球幕线段数，保证了荧幕的最佳观影尺寸；
?我们的拼接技术保证了球幕荧幕的强度，同时使幕布的接缝部分毫无痕迹；
?可按要求设计与定制一系列球幕外观；
?外层球幕幕布由特殊布料制成，具有耐用，防水，耐热和灯火管制等特点；
?球幕内可配备冷气或供暖系统，使观众在极端气候下也能有一个舒适的观影环境。
主要特点：
?灵活性——根据建筑架构设计，3-5米直径球幕可建于室内或室外；
?自动气压控制设备将维持最佳压强；
?与充气球幕相比，观众进出更简便；
?即使关掉风机，框架结构也将继续保持球幕形状。
3.SKYSTONE DOME
SKYSTONE DOME是未来式的娱乐中心，是将艺术、科技和对球幕影院最大胆的设想融为一体的独特设计。
SKYSTONE DOME是一个具有标准组建的项目，与单层网格状球幕相比更结实耐用，更具多功能性和独特的外观。
SKYSTONE 的中心是直径为20米的球幕，2到3层毗邻球幕使它有足够的展示和娱乐空间。SKYSTONE DOME的整套设备都装在四个40英尺的集装箱里，运输简单方便。在安装的过程中，集装箱发挥了各个安装部件的分配作用。
SKYSTONE DOME的安装速度比固定天文馆快得多。
关于建筑:
?占地面积—不小于650 平方米(6 997 平方英尺)；
?建筑占地— 320 平方米(3 444 平方英尺)；
?总建筑面积— 950 平方米(10 230 平方英尺)；
?楼层数— 2 or 3；
?一楼面积— 320 平方米(3 444 平方英尺)；
?高度— 22 米(72 英尺)；
?球幕直径— 20 米(66 英尺)；
?可容纳量— 200–250 人；
?结构材料—钢或铝。
区域:
?前厅（可用作画廊或展示区）- 312平方米；
?服务层（可用作餐厅）- 124平方米。
4.FULLDOME EXPERIENCE CENTER
FULLDOME EXPERIENCE CENTER是一个集文化，教育，娱乐和聚会为一体的中心。多功能球幕影院拥有300个座位，以极具未来感的现代建筑风格展示在大众眼前。
球幕体验中心将建筑体积最小化，为公众提供了更宽敞的公共用地。中心有足够的面积用于安装、展览，建造游戏区、餐厅、礼品店和会议室。中心的智能设计也提高了室外空间的利用率，许多户外活动如演唱会、街头表演、公共演讲和讲座等都可在此举办。
FULLDOME EXPERIENCE CENTER球幕体验中心作为一个新型创新的建筑为人们提供了独一无二的体验，在教育和娱乐方面创造了新的机遇，对于游客和家庭休闲也有着独特的吸引力。
关于建筑:
?占地面积— 2 700 平方米(29 060 平方英尺)；
?建筑总面积— 3 500 平方米(37 670 平方英尺)；
?楼层数— 4；
?可容纳量— 300 人；
?球幕直径— 22 米(72 英尺)；
?投影屏幕种类—铝；
?高度— 34.6 米(113.5 英尺)；
结构材料—钢筋混凝土。
区域划分：
?纪念品店— 80 平方米(861 平方英尺)；
?餐厅1（入口设于街道）— 118 平方米(1 270 平方英尺)；
?餐厅2（入口设于室内）— 98 平方米(1 055 平方英尺)；
?会议大厅— 80 平方米(861 平方英尺)；
?展示/体验区— 579 平方米(6 232 平方英尺)；
?互动/学习区— 140 平方米(1 507 平方英尺)；
?前厅(可用作走廊/展示区) — 417 平方米(4 489平方英尺)；
?露天剧场可容纳量—约100人。
三、我们的软件
1.EVENT HORIZON FULLDOME 3D天文实时模拟器
Event Horizon?——球幕实时3D环境，根据最新的精确科学数据模拟并视觉呈现所有已知宇宙。
这一软件基于最新的Unreal Engine? （虚幻引擎技术），提供了令人惊叹的4K高分辨率影像，配备完美的音效，为用户带来革命性的球幕互动实时视觉体验。
Event Horizon?通过直观的Ipad触摸界面进行操控。这一业内领先的技术能够让您团队里面的任何工作人员在短时间内掌握操作技巧。Ev ent Horizon?让解说员和观众之间的互动更上一层楼！
Event Horizon?和TYCHO和HIP恒星数据库同时运行（在三维空间中呈现出1百多万颗恒星）。US NORAD北美防空司令部数据显示：NGC2000天体数据库包括系外恒星数据库、星云和星团在内的脉冲星和褐矮星数据库；小行星和Kuiper Belt数据库涵盖了多达50万个天体，包括200多个已知彗星在内的彗星数据库以及2百万个星系和类星体，加上所有的人造卫星。这一系列天体系统构成了我们的整个宇宙结构。
就地球而言——Event Hori zon?提供了地球的多层面信息图，并结合Google Maps?让我们每个人都能全面深入地观察地球家园。
Event Horizon? ——为您呈现超乎想象的真实世界！
2.FULLDOME GAMES FULLDOME.PRO将游戏体验带入新的阶段！EARTH PATROL –世界首款球幕游戏
基于最新游戏引擎，我们的GAMEDOME具有惊人的图像和动态互动游戏模式。为玩家提供了全新的身临其境之感,把他们带进互动的中心。
EARTH PATROL是一款用Fulldome程式设计开发的多人轨道射击游戏。玩家可以真实地感受到自己仿佛乘坐飞船在宇宙间穿行。用激光枪射击试图摧毁地球的敌对生物。
主要性能：
?多人游戏：最高可一次性容纳100位玩家；
?完全沉浸在周边视觉环境，创造奇妙的身临其境之感；
?游戏利用Fulldome360°摄像机虚拟制作，提供了和球幕影片相同的沉浸式体验；
?通过Extreme Capture（图片捕捉技术），游戏以惊人的2.7K或实时4K的分辨率运行,即使是最微小的画面也能在银幕上展现得栩栩如生。
游戏任务：
赶快加入Gaya Green船长的特种部队吧！作为Earth Patrol的总指挥，他将与我们并肩作战，共同对抗破坏我们星球的大敌Metamorphs。
关卡一：培训——玩家测试激光炮，准备行动；
关卡二：空间战斗——穿越太空垃圾碎片与Garbage Monster作战；
关卡三：最后的战役——突破小行星的重围最终与陨石怪正面交锋。
人类正处在毁灭的边缘，只有Gaya Green船长和他的特种部队才能够拯救他们。来吧！成为一个英雄，为生存而战！
消灭我们最大的敌人—— Metamorphs！
3.MEDUZA360 FULLDOME实时可视化音乐软件
MEDUZA360软件是Fulldome.pro系统高端系统技术下的产物。这一应用可以将您的球幕打造成演唱会、音乐会、派对或各种艺术表演形式。
全数字化360°球幕环境给你独一无二的视觉盛会
主要特征：
场景预设
多种组合效果及控制方式让您享受到难以置信的视觉盛宴。
50种可定制播放效果，为您带来巨大的视觉套餐体验。
超强的后期制作
通过后期制作，成千上万个多边形，不计其数的微粒都呈现出超高的分辨率。
3D球幕环境
身临其境的浸入式3D体验已然成为可能。物体穿越空间的真实感受消除了观众与银幕的距离。
便于操作
仅需一台多点触摸控制面板便可操控成百上千种交互式效果。
实时处理系统
所有的内容迅速生成，无需长时间的制作和渲染。
音响效果
实时声控。画面会随着音效的起伏自动跳转。
自定义效果
按客户要求订制效果。音效设计师们可为您量身打造几套效果以备选择。
4.PRESENTER360 一款创建FULLDOME影像简单而强大的工具
Presenter 360 通过Fulldome 程式编写开发，创造出令人震惊的演示解决方案。
您的演示不再平铺或者局限在一个方方正正的矩形屏幕里。信息在观众四周环绕，让他们深深沉浸在流动的可视数据中。
简单就是关键——加上一些内容（如文本、图像、视频、声音）并运用预先设计的格式，然后一键式点击将其转为动画效果。
Presenter 360能够让你采用最先进、最引人注目的方式来展示重要信息，绝对让观众沉浸其中。在Fulldome 程式的支持下，你所展示的一切信息都有着不可思议的效果。
主要特点：
FULLDOME 3D空间
不同于常规的2D演示软件，Presenter360采用球幕集成摄相机，创造实时3D环境。
预设主题
选择预先设计的主题，如幻灯片、动画和背景，采用Presenter360，您的演示将变得新颖独特。
多媒体
运用常规演示软件可轻易添加文本、视频、声音。
多语言环境
Presenter360 采用统一码标准支持所有语言版本，包括如从右到左书写的语言（如希伯来语和阿拉伯语）和复合字符（如汉语、日语和韩语）。
3D集成模型
探索空间站、展示商品或介绍任何一款炫酷3D产品。轻松地测量、旋转或实时放大3D模型，观众可以真切地体验到3D空间带来的真实感。
无线控制
采用直观的Ipad形式控制面板能让您从任何地方与观众轻松互动。
KINECT? AND LEAP MOTION?
Presenter 360支持KINECT? AND LEAP MOTION?（运动感知系统），提供肢体和运动控制，并允许角色动画叠加在任何背景上。
球幕动感影院 设 计 方 案
上海圣好信息科技有限公司 2011年7月 目录 一、方案概述 (3) 1.1系统概述 (3) 1.2设计说明 (4) 1.3设计依据 (4) 1.4项目展示目的 (4) 1.5项目所演示的科学技术原理 (5) 二、方案细化 (8) 2.1系统示意图 (8) 2.2方案细化 (12) 三、系统说明 (13) 3.1投影系统 (13) 3.2 银幕系统 (16) 3.3立体眼镜 (20) 3.4音响系统 (21) 3.５动感座椅系统 (34) 3.６环境特效系统 (40)
3.7影院座椅 (44) 3.7、播放及控制服务器 (46) 3.8、播放软件 (49) 四、设备清单及报价 (53) 一、方案概述 1.1系统概述 近年来，电影播放技术不断更新，各种技术层出不穷，先后发展出了各式各样的沉浸式影院，有3D电影、动感电影、特效电影、球幕电影；作为播放载体的银幕也经历了一次次的变革，由平面幕发展出弧幕、环幕、球幕。 球形银幕是宽银幕发展到极限，转而又向天空发展而成的，它就像一口大锅一样把观众罩在下面。因此，球幕电影具有超大的视角，超高的沉浸临场感觉。心理学研究表明，就虚拟场景而言，当观察者的余光被场景全部包围后，观察者会自然地产生一种身临其境的感觉。球幕电影系统正是利用了视觉的这一特点，采用大尺寸屏幕，利用图形服务器强大的图形能力及专业投影机的诸多特殊功能，实时地将大视场视景显示在观察者面前，从而使他们完全“沉浸”在虚拟场景之中，并能与之即时地交互。由于屏幕尺寸很大，在普通显示器上不易展现的细节能够在此充分地展现。对于观众而言，置身于这样一个影院无疑是一种非常独特的体验。
建设单位:XXX控制指挥中心设计编号:KB-20100802-1 设计日期:2010-08-02
前言： 液晶拼接显示屏：DID(Digital Information Display)是目前视频显示行业最流行的一个词汇。他承载着多年来视频领域的一次次变革和发展。从CRT、LED、DLP、LCD、MPDP 再到DID，不仅代表着市场的需要，更代表着人类对高清显示技术的不断追求。 液晶拼接显示屏：凭借着高寿命：60000h，高亮度：1500cd/m2，高对比度：5000： 1、高分辨率：1920×1080、宽视角：178o、高负荷工作：支持365天×24时不间断工作、 高端特殊显示要求。以无环境要求、无须管理要求、无须售后考虑等优点，已屹立于液晶显示系统行业龙头地位。 随着各消费领域对大画面显示要求的不断提高、不断追求,视频显示领域也发生着一次次的变革,从单一的画面显示到多画面显示，再到多块显示屏可任意拼接、任意高清画中画，无一不是挑战人类对无限宽广视角的苛刻追求！ 各领域的显示不同，应用也有所不同。工业电力调度中心、水利调度指挥中心的显示系统；对长时间工作，静态画面的显示提出严格的要求，出色的液晶拼接显示系统解决了其积极严酷的显示难题。 国防指挥中心大屏显示系统、航空航天控制中心拼接显示系统要求在多画面、多功能、高负荷、长时间、高稳定性情况下工作下不能出现任何问题，出色的纯硬件多屏处理器为其解决一切后顾之忧。 公安指挥调度中心、交通运输监管中心、石油勘测、地质资源分析中心、金融贸易、地铁站等大屏幕拼墙显示系统、医疗研究、学术交流中心、电视台演播厅、企业产品展示厅、厂矿、监控中心拼墙显示系统等领域要求多画面独立显示，同时多画面开窗、画面漫游、画面叠加、画面阵列、网络抓图等特殊功能要求，液晶拼接显示系统无不担当着重要任务，液晶多屏拼接处理器出色的完成各项高尖端任务已得到各个显示领域的喝彩！ 液晶显示技术不仅仅在工业领域内工作出色，现在已经延伸到各行各业。丰富多彩的多媒体信息也不得不借助DID LCD的小巧、轻薄、超长时间工作等优点来解决显示问题，在其它各公共场所的发布和显示中无处不见到DID LCD的身影！ 为满足各行各业的现场显示要求，越来越多的显示领域和专业人士均采用新的DID LCD解决方法和工具来解决数据显示和演示分析等问题。中发送的信息我们可以感受到，大画面显示所带来的宽广视野无处不在、无所不能和无限快乐！

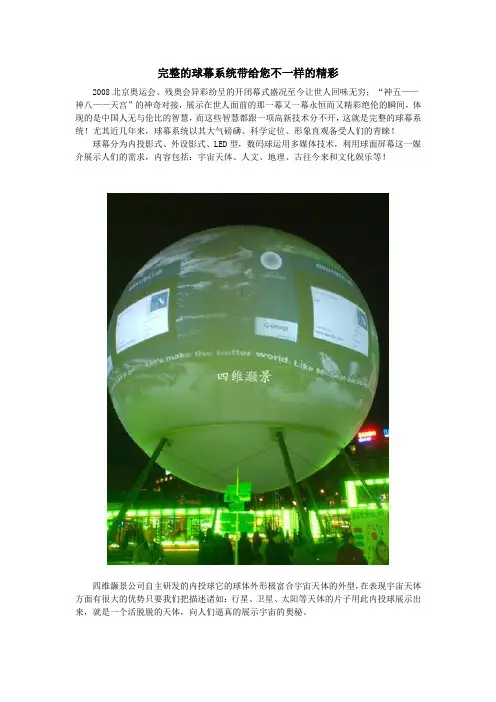

完整的球幕系统带给您不一样的精彩 2008北京奥运会、残奥会异彩纷呈的开闭幕式盛况至今让世人回味无穷；“神五——神八——天宫”的神奇对接，展示在世人面前的那一幕又一幕永恒而又精彩绝伦的瞬间，体现的是中国人无与伦比的智慧，而这些智慧都跟一项高新技术分不开，这就是完整的球幕系统！尤其近几年来，球幕系统以其大气磅礴、科学定位、形象直观备受人们的青睐！ 球幕分为内投影式、外设影式、LED型，数码球运用多媒体技术，利用球面屏幕这一媒介展示人们的需求，内容包括：宇宙天体、人文、地理、古往今来和文化娱乐等！ 四维灏景公司自主研发的内投球它的球体外形极富合宇宙天体的外型，在表现宇宙天体方面有很大的优势只要我们把描述诸如：行星、卫星、太阳等天体的片子用此内投球展示出来，就是一个活脱脱的天体，向人们逼真的展示宇宙的奥秘。
这种产品可以广泛的运用在空间科学中心、在天文台、地震局，宇航局、学校、博物馆等场所，通过动画和图像等表现方式，展示有关地球、卫星、行星、地震、海洋、大气、太阳等内容，另外它还可以根据需要表现用户想要表现的所有内容。内投球的广泛应用将会在科学研究和教育领域发挥出重要作用。 我公司内投球的尺寸一般是直径500毫米到1.8米，可以固定在墙壁上、地面上和悬挂在空中，能够在计算机或投影机的配合下作为多媒体工作。 直径600毫米的，可以方便的携带能够很清晰的展示我们要展示的内容，使观众有身临其境的感受。还有直径在900毫米到1.8米的，体积越大表现事物就越直观。无论球的大小都能最大限度的满足客户的需要。 本产品除了能悬挂外还配有座配置和底盘，使它能够安置在会议室、教室和桌子上，当作传送器来使用。座配置是为了方便使球体直立的陈列出来，放在博物馆或展览馆及研究中心的大厅里。底盘的配置是为了能方便的安装到用户的家具或建筑物上。 四维灏景公司自主研发的外投球是针对现有图像投影机平面投影的技术不足，而提供的一种新颖的、先进的，在球形屏幕上显示图像的投影装置。 通过这种新颖的球形展示方式逼真的展示自然科学现象和科学技术成果达到传播、普及科学知识的目的。 由一个不透明球体的球幕和包围在球幕周围的呈放射状排列的三台或三台以上多台投影装置构成。 这种产品可以广泛的运用在空间科学中心、在天文台、地震局，宇航局、学校、博物馆等场所，通过动画和图像等表现方式，展示有关地球、卫星、行星、地震、海洋、大气、太阳等内容，另外它还可以根据需要表现用户想要表现的所有内容。展品主体部分的球形影幕布外形极富合宇宙天体的外型，在表现宇宙天体及天体表面的自然现象如大气、地震、台风等方面有很大的优势。 我公司内投球的尺寸一般是直径1200毫米到2500毫米，可采用调挂的方式悬挂在空中，也可采用支座的方式固定。在计算机或投影机的配合下作为多媒体工作. 完整的球幕系统将带给您不一样的精彩！
球幕影音系统解决方案 我们提供最先进最经济的球幕数字影音系统。用户终于有机会领略到球幕的真正魅力。通过革命性的软件构架，在这里，您可以漫步太空，欣赏到精彩绝伦的球幕影片，感受全方位360度世界领先游戏引擎，可视化软件包和掩饰工具。 所有我们提供的系统都可配备互动波科技的多媒体服务器以及交互式软件Event Horizon，演播360，音乐360和游戏360.我们拥有的技术可以最短时间内打造最高端的数码体验环境。 我们能为你带来前所未有的营销效果 1、在见惯了3D，5D，IMX等概念之后，我们带来全球唯一的移动/固定球幕影院系统。 2、活动形式新颖，突破以往主题活动旧模式，瞬间聚焦各大媒体及人流量，烘托节日气氛，备受关注！ 3、球幕影院为观众带来前所未有的观影感受的同时，将人气及品牌知名度直线上涨，带动整体消费能力！ 一、我们的核心优势 单一服务器 现在，Fulldome更是在业内树立新标。通过我们革命性的技术可以将多达64台投影仪连接起来，利用单一FULLDOME.PRO MEDIA SERVER（媒体服务器）来播放分辨率高达8K以上的球幕影片。这项技术颠覆性地改变了天文馆和球幕影院的工程设计模式。 高清画质 革命性图片处理引擎使影片画质达到前所未有的完美效果。 - 整个球幕呈现无比清晰的数字画面； - 声音图像完美同步； - 不再有图像延迟、画面失帧或图像跳动等问题； - 不再有任何画面预裂缝的问题。 全自动数字校准 Fulldome.pro从最基本到最先进的所有投影系统都配备全自动的应用投影定位系统。校准功能极其迅速，达到完全自动化。只需15分钟就可以完成以下5个步骤： -成形； -调和； -亮度； -颜色； -黑平衡。 广泛的投影仪选择
视讯系统解决方案 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
定州市公安局视讯系统 解决方案 北京蓝点兴业科技发展有限公司 2011年3月
1、概述 21世纪是信息产业及技术飞速发展的世纪，可视通信以其信息量大、使用方便、沟通自然的优势，更成为发展的重点。其中，视频会议作为一种崭新、便捷、高效的应用系统在各个国家各行各业都开始广为普及，同时，多媒体业务也已成为全球各大通讯运营商新一轮竞争的焦点。从国内城市信息化建设的情况来看，国家级骨干网、宽带城域网以及接入网的建设和完善加速了城市的信息化，数据、视频、语音业务的融合已经成为网络建设的目标。由于面向最终用户的网络接入更方便、费用更低廉，更多的行业用户开始更注重于建设或应用视频会议系统。 中兴通讯作为中国最大的通信设备上市公司，依托在网络、多媒体、业务等方面的雄厚技术积累，一直致力于视频会议产品的融合创新并取得了辉煌的成绩：94年在国内率先投入视频会议研发，96年在国内最早拥有自主知识产权，98年率先出口海外。 中兴通讯迄今已在多媒体通讯领域取得数十项专利，提交20余项国际标准提案，并积极参与信产部及运营商多个视频会议标准的制定，参与制定的远程教育标准已被ITU-T正式采纳为国际标准。业内首家推出高清
系统、电视墙、多级级联、一键点播、线路自适应、蓝牙接入，拥有宽带音频、防火墙穿越、横幅短消息、和SIP双协议、双视频流、安全、互通互控等先进技术。ZXMVC8800 MCU在业内首家采用电信级交换机架构设计；ZXMVC8900 MCU在业内首家通过信产部入网测试，2005年更获得深圳市科技进步一等奖；ZXV10 M800是为企业量身定做的一体式大容量MCU设备，高集成嵌入式平台设计，采用多种先进技术，将企业带入办公协作新天地；ZXMVC6000A是业内首家推出的高清视频会议终端，引领了高清晰视频会议的新时代；ZXV10 T5系列是中兴通讯推出的新一代高清视频会议终端，同时内置6端口MCU功能，可直接接入多个会议终端开会，非常适合中小型组网应用。 中兴通讯目前已承建国家广电总局、国家税务总局、国家公安部、国家铁道部、国家电力、国家地震局、军队、中国建设银行、中国移动、中国网通视频会议国家级骨干网，为数众多的运营商及行业视频会议省级骨干网，上万套专业设备在全球各地稳定运行。 基于在视频会议方面的优异表现，中兴通讯荣获视讯业内的国家级最高奖项—国家科技进步二等奖，并被授予广东省多媒体工程中心。 凭借自身对多媒体通讯技术及应用的深刻理解和辛勤研发，中兴通讯可提供全系列的视频会议产品，并致力于为广大客户提供量身定做、功能全面、性能优越的多媒体应用解决方案。 1.1.工程概述 本方案为定州市公安局制定，主要工程含建设视频会议室系统、监控系统、大屏显示系统三大块，以下章节详细介绍每个系统的功能及技术规格。 1.2.系统设计依据 1、国家标准： 《64~1920kbit/s会议电视系统进网技术要求》GB/T 15839-1995 《会议电视系统工程设计规范》YD5032-97 2、系统框架协议：
3D影院产品化方案 目录 一．概述 3D影院是国际上新兴的特种影院，具有主体突出、科技含量高、效果逼真等特点。观众在体验过程中可以真实感受到影片中的各种物件扑面而来，仿佛置身于影片的环境中，感受高新技术带来的新奇体验。 立体放映系统由立体影片和立体放映设备组成，立体影片通常采用数字电影特技技术制作，通过计算机相关软件建模、渲染，所生成的立体影片能够达到一般摄像机难以达到的机位和拍摄角度。表现内容也多是由于高温、高压、高危或不在同一空间等一般摄像机无法拍摄的事件。 例如： 火山、海啸、深海、外太空等。 立体放映设备：大屏幕边缘融合系统、播放器、环幕； 专用立体投影幕、投影机、立体投影吊架、眼镜、附件等； 其它辅助设备：音响系统、UPS电源、线材等； 二．特点 动感4D影院的特点 1.身临其境: 3D视觉效果、立体环绕声、感觉效果完美的结合在一起，视觉、听觉、嗅觉和体感等感官效果都达到极致；观众身处在3D影院环境中就犹如电影里边的角色一般亲身体验电影的剧情。 2.观赏性极强：3D影院采用的都是影院级的高端投影机，画面清晰度高、亮度大、色彩还原好、具有很好的观赏性。 三．环境要求 1.屋顶：用穿孔吸声材料制作，按消防规定安装喷头，消防管路置于吊顶上方，管路走向形式自定。 2.门窗：影院出入口处的门按影院要求制作，采用双扇外开门，门的净宽不
小于1400mm，门口正面1400mm内不应设有踏步；控制室及设备间的门隔音效果必须好；影厅门及透光处挂遮光布帘。 3.面积： 3D影院的场地面积根据座位数量、环/平幕等情况略有差异，当然如果有现成的场地情况下，需要专业制作单位跟据场地情况和设备情况进行设计影院方案。 4.层高要求： 3D影院对层高的要求主要是针对座位数较多的客户，因为影 院的座椅一般都是阶梯状的，座位数多了之后，对层高的要求就多，一般建议3影院的层高设计在4米以上比较适宜，特殊情况除外。 5.通风条件：放映厅内应有良好的通风系统和空调系统，以保证观众有一个舒适的环境；通风和空气调节系统必须采取消声措施，应使通过风口传入放映厅的噪声比厅内允许噪声低。 6.墙体/消防：影厅墙贴吸音板或做软包吸音墙，软包垫层厚度不小于10mm，表面处理成深蓝色或深灰色、黑色，面料应该进行防火阻燃处理。影院吸声材料的布置应满足混响计算和消除强反声。 7.建筑声学要求：装修后本底噪声应符合NC-35特性曲线要求；有关声学指标应符合国家有关规定。（参看《数字立体声影院建筑声学标准（GY/T183-2002）》）四．分类 1.平幕影院： 2.巨幕3D影院，它拥有目前世界上最先进的高新技术“助阵”。特别设计的 大坡度影院座位，让观众无论坐在哪里都能拥有完全“无障碍”的视野。而专为影院设计的声源均衡系统，更保证了影院内每个角落的音量和音质完全相同。 3.环幕影院：所谓环幕就是幕身呈环形，我们也会根据实际情况设计成120度，150度，180度，270度甚至360度的环幕。环幕的特点是左右的包容性很好，观众的视线被四周环绕的广阔画面所包围，加上与影片全方位立体声效果的配合，以及座椅本身动作的配合，有很强的身临其境的感觉，他的效果表达虽然和平幕不太相同，但同样有强烈的视觉冲击力，同样可以给观众带来震撼。此种银幕形式对高度的要求比较灵活，比如一个小规模的影院甚至只要家用房子的高度就可以了，他主要是靠增加银幕的左右性来展现良好的视觉效果。但由于图像需要做变形处理，所以环幕动感3D影院需要使用与其相匹配的影片。环幕一般需要六台投影机或者 六台放映机，他的缺点就是前期投入和后期维护的成本要稍高。 4.球幕影院：采用一台投影机配备一个鱼眼镜头来表现，完全结合了平幕的平面视觉延伸和环幕的视觉包围的共同特点，分成四分之一球和二分之一球两种形式，在影片的播放过程中产生了更加强烈的视觉冲击力。 5.翱翔影院：采用一台投影机配备一个鱼眼镜头来表现，完全结合了平幕的平面视觉延伸和环幕的视觉包围的共同特点，分成四分之一球和二分之一球两种形式，在影片的播放过程中产生了更加强烈的视觉冲击力。同时还可以采用翱翔形式来体现，其展现方式更具特色，带给观众的感官刺激更强烈。 6.360度全周影院：全周影院是集声学、光学、机械电子为一体的新颖影院表现形式。它是继大屏幕宽银幕影院和立体影院之后，出现的又一种新型影院。影院呈圆筒形状，屏幕是360度全影，观众置身当中，观看电影时大有身临其境之感。
智能视频分析系统解决方案 1.1 系统概述 智能视频（Intelligent Video）技术源自计算机视觉（Computer Vision）与人工智能（Artificial Intelligent）的研究，其发展目标是在图像与事件描述之间建立一种映射关系，使计算机从纷繁的视频图像中分辩、识别出关键目标物体。这一研究应用于安防视频监控系统，将能借助计算机强大的数据处理能力过滤掉图像中无用的或干扰信息，自动分析、抽取视频源中的关键有用信息，从而使传统监控系统中的摄像机成为人的眼睛，使“智能视频分析”计算机成为人的大脑，并具有更为“聪明”的学习思考方式。这一根本性的改变，可极大地发挥与拓展视频监控系统的作用与能力，使监控系统具有更高的智能化，大幅度节省资源与人员配置，同时必将全面提升安全防范工作的效率。因此，智能视频监控不仅仅是一种图像数字化监控分析技术，而是代表着一种更为高端的数字视频网络监控应用。 智能视频分析包含视频诊断、视频分析和视频增强等，它们各自又包含了大量的功能算法，比如清晰度检测、视频干扰检测、亮度色度检测、PTZ（云台）控制功能检测，以及视频丢失、镜头遮挡、镜头喷涂、非正常抖动等检测都属于视频诊断内容，而视频分析算法则包含区域入侵、绊线检测、遗留遗失检测、方向检测、人群计数、徘徊检测、流量统计、区域稠密度统计、人脸识别、车牌识别、烟火烟雾检测、自动 PTZ 跟踪等功能，视频图像增强则包括稳像、去雾、去噪、全景拼接等算法。由此组合衍生出的算法种类又有很多，应用方式也千变万化，所以智能视频分析的应用范围很广。 在以往的视频监控系统中，操作人员盯着屏幕电视墙超过 10 分钟后将漏掉90％的视频信息，而使视频监控工作失去意义。随着社会发展，视频监控被越来越广泛地应用到各行各业中，摄像机数量越来越庞大，这给传统的视频监控带来严峻的挑战。针对行业发展推出智能视频分析系统，主要解决以下问题：一个是将安防操作人员从繁杂而枯燥的“盯屏幕”任务解脱出来，由机器来完成分析识别工作；另外一个是为在海量的视频数据中快速搜索到想要找的的图象。 1.2 系统组成 智能视频分析系统以数字化、网络化视频监控为基础，用户可以设置某些特定的规则，系统识别不同的物体，同时识别目标行为是否符合这些规则，一旦发现监控画面中的异常情况，系统能够以最快和最佳的方式发出警报并提供有用信息，从而能够更加有效的协助安全人员处理危机，最大限度的降低误报和漏报现象。智能视频分析是在传统的监控系统中，加入智能视频技术，在整个系统中，系统分布图如下：
启拓（wanput）之——校园公共广播系统方案 一、学校概况及功能要求： 学校分为教学楼区、办公室区、户外操场区、绿地等区域。其中： 区域1/2/3：教学楼区—共3栋，每栋4层，每层5个教室； 区域4：科学楼—1栋共6层，每层6个实验室； 区域5：办公室区，共有办公室40间 区域6：户外操场区，标准400米跑道运动场 区域7：绿地区（20米x30米） 功能要求：定时、定点播放学校上下科铃声/学校歌曲/电台广播，满足不同区域播放不同音源，系统可随时插入紧急广播通知，每个不同区域可调节广播音量， 二、系统说明 系统可编程控制系统设备电源定时开启、关闭； 系统可编程定时播放学校铃声、学校歌曲等； 系统可编程控制定时某一区域、某几个区域播放音乐或者在不同区域播放不同音乐； 系统可在广播主机上编程，也可以在电脑上通过专业的公共广播编程软件进行编程播放，更加简单，容易操作。 可人工手动进行紧急广播通知，学校电台广播； 除了可以在主控室进行广播之外，还可以在分控室（4个）进行全区/某个分区进行寻呼广播；系统可与学校的消防紧急系统联动，在出现紧急情况时（如火灾等），系统可通过消防系统的信号（24V或者短路信号）出发系统进行强切紧急，进行紧急广播引导疏散； 系统设备控制室设在教学楼主楼的设备间。 三、方案配置 ◆主控设备：系统的编程空竹主要通过广播主机EK-3880A来实现，也可以配合服务器型电脑来实现。配置4台前置放大器进行信号分配，不同区域可以同时播放不同的广播内容，可以手动/自动控制。 ◆分控设备：在每个分控点（共4个）设置一个远程寻呼话筒（共4个），每个分控点可以对全区或者某个区域进行寻呼广播。 ◆扬声器分布： 分区1/2/3—教学楼:配备20W室内壁挂音箱wanput-----BS-20B在教室为主，教学楼3栋合计60个教室，每个教师配备一个；走廊每层配3个30W室外音柱共36个。 分区4—科学楼：有36个点，配备36个20W的室内壁挂音箱wanput-----BS-20B。 分区5—办公室：有40个点，配备34个20W的室内壁挂音箱wanput-----BS-20B。 分区6—户外操场区: 考虑到操场面积（周长1000米）较大，要达到标准的声压级，让操场上的师生可以听清楚广播内容，在操场的周围再配备60W的12个室外全天候音柱wanput------AE。 分区7—绿地区：配备30W的仿真岩石音箱wanput-----T-616个。 ◆功放配备：根据每个的扬声器功率和线路的实际情况（长度和损耗），功放的功率为扬声器的1.5倍。 分区1/2/3—教学楼：纯后级功放（1000W）3台； 分区4—科学楼：纯后级功放（800W）1台； 分区5—办公室区：纯后级功放（800W）1台； 分区6—操场区：纯后级功放（1500W）1台； 分区7—绿地区：纯后级功放（360W）1台； 备用功放：纯后级功放（1500W）1台；
4D动感影院技术方案 一、4D影院技术方案说明 该系统是一个全自动的环幕4D影院系统，由环幕立体放映系统、特效座椅与特效设备、银幕系统、音响系统、控制系统、操作监控一体化等子系统构成，各个子系统协同作用，构成一个整体，共同刺激观众的视觉、听觉、触觉、感觉等
各个感官，再现影片主题所涉及的环境，环境内的各种细节，以及观众在特定环境内的遭遇等，营造出使人身临其境的整体效果。
放映系统采用2台投影机，实现单组画面的平面无缝拼接。放映时每台投影放映对应的左右眼影片，播放定制立体影片时2台投影设备同时启动，在放映其他影片时也可单独操作； 立体投影幕系统采用平面金属软幕，我们建议尺寸为4 x 2.25米，（16：9）。银幕框架安装在影院地面上并以横撑杆固定在银幕后墙壁上。 座椅系统采用4D动感座椅，该座椅由传感器,逻辑伺服电路组等组成，并在座椅外观和质量上进行了大幅度的改进，能够满足高规格4D特效影院需求； 特效系统包括电闪雷鸣模拟设备、刮风模拟设备、降雪模拟设备、水雾喷洒设备等。它们或安置在影院环境中，或安置在座椅上方，配合影片的情节发展，再现画面上的情境，全方位调动观众的各种感官活动，使观众全身心融入到影片中去。 控制系统能够使系统内的各个子系统部件有机、有序的发挥自己的作用，协同作用于观众。程序工程师根据影片的内容，在准确的时间点设定命令，用以控制放映系统、特效座椅、特效设备、音响系统等的开关，使整个影院系统构成一个有机的整体，为观众提供全方位的感官体验。 该系统采用简便易行的可视化操作界面，实现一键立体放映方式与普通放映方式的切换选择.
二、项目示意效果图 三、对各项能源及建筑的要求 4D动感影院展示系统为平面4D特效影院，影院空间包括放映厅、设备间、控制室。在影院总体设计和装修上，我们汇同多家专业合作伙伴，对放映厅的光学还原、声学还原，影院环境、装饰装修以及影院内的电气、照明、安全、通风、人流疏散等进行了细致的分析和合理的设计，在遵循满足功能、适用实用的原则
目录 音响基本概念介绍 (3) 工作目标-工作内容 (3) 专业音响设备输入输出插座带用两种规格插座。 (4) 平衡与非平衡传输 (5) 烧喇叭的原因 (6) 一．避免措施 (6) 二．功放和音响功率配置不合理 (6) 三．设置不当造成 (7) 四．操作不当 (7) 如何查看调音台输入电平 (8) 调音台增益控制分三级 (9) 输入电平的调节 (9) 给烧低音喇叭的原因分析 (10) 如何了解功放是含失真的，通过功放输入电平表指示。 (10) 如何防止功放失真，烧低音。 (11) 用压限器保护系统。 (12) 啸叫产生所需要的条件 (14) 原因分析与对策 (14) 关于对话筒增益过高（推太大了） (16) 应使用远距离拾音特性的小振膜电容话筒 (16) 关于系统频响特性不平坦 (17) 频响频谱测量方法 (19) 均衡器调节方法 (20) 参量均衡器的使用 (21) 可调参数介绍 (21) Oct:倍频指，指两个成倍数的频率值之间的跨度。 (24) 测量传输时间的工具smaartive软件 (25)
音箱传输时间的测量 (25) 在测超低音时需注意以下情况 (26) 校正的方法 (26) 调试阶段包括延时校正。在增益里，均衡调节，增益调节。 (29) 调音常见听感与频率对应及描述 (30) 调音方法 (31) 效果器运用 (32) 混响效果的运用 (32) 一.根据歌曲类型选择混响类型。 (32) 二．可调混响时间（Reverb Time/RT） (33) 三．根据歌曲的节奏（快或慢）调混响衰退时间（Delay time） (33) 延时效果调节 (34) 数字调音台的功能介绍 (34)
龙源期刊网 https://www.doczj.com/doc/2212340850.html, 球幕影院介绍 作者： 来源：《农村科学实验》2016年第09期 球幕影院又称"圆穹电影"或"穹幕电影"，20世纪70年代出现的一种大银幕电影。拍摄及 放映均采用超广角鱼眼镜头，观众厅为圆顶式结构，银幕呈半球形，观众被包围在其中，视银幕如同苍穹。由于银幕影像大而清晰，自观众面前延至身后，且伴有立体声环音，使观众如置身其间，临场效果十分强烈。立体动感球幕影院作为比球幕影院、巨幕影院、环幕影院以更具震撼力的表现形式，是公认的目前能体现“身临其境”感觉的更佳的播放载体。 吉林省科技馆球幕影院，总投资超过1200万人民币，外径16米的单层网架结构，内径 12米，共设有63个座位，半球型屏幕面积约226平米，放映系统包括蔡司球幕电影播放系统和蔡司数字天象系统和芬兰真力数字环绕音响系统加之美国SPITZ金属高清荧幕。其中蔡司系统不仅代表着吉林省科技馆最尖端的科技设备，也是世界上最先进的数字天象系统，具有高度沉浸感。如动态漫游、三维空间旅行、虚拟幻灯机等，它实现3D太阳系、星空运动、天文坐标系统等功能，加配数字环绕音响给观看者视觉和听觉的震撼。目前投入使用的蔡司系统，吉林省科技馆的这套是国内第二套，东北三省第一套。其巨型球幕的放映，高精密数码图像可以准确地再现宇宙空间的景观，画面清晰稳定，观众仰卧观看，感觉为画面所包容，恍如投身其中。结合影院内5+1声道的多重音响系统，令太空景象更加生动，使人仿佛置身于浩瀚的茫茫宇宙中，气势恢弘，场面壮观，极具震撼力，深受观众欢迎。球幕影院通过寓教于乐的方式让少年儿童及成人更深刻、更明朗地认识宇宙、生物、地理……是少年儿童及成人学习科学知识的理想场所。
家庭影院系统解决方案 一、客户需求： 恩施建始县客户，现需要建设智能家居家庭影院系统，其具体要求如下： 1.家庭影院影音室遥控设备较多，需要通过ＩＰＡＤ来控制家里众多的遥控设备，可以通过终端设备打开投影机，调节音量、调节灯光、调节沙发、必要的离开场景。 2.在影音室看电影，只需要选择家庭影院场景，投影幕可以自动放下，灯光调节至看电影的最佳照度，投影机、苏州、蓝光机、都能够自动打开。 3.设备内拥有大量的片源，可以选择不同的电影，并能够做到联网设置，自行选择新的电影时行观看。 4.卡拉ＯＫ系统，系统可以自行转换为自己所需要的场景，能够做到音源自选。联网设置。灯光自行调节至卡拉ＯＫ场景所需要的照度。激光灯打开、烟感打开。 5.要求系统运行稳定，场景设置合理，音箱美观得体且音质悦耳清晰。 一、家庭影院主要设备（本案例由武汉宜居智能家居官网友情提供） 1 主音箱丹麦皇冠 IW88 阻抗4Ω匹配功率20W-60W 频响范围60Hz-20KHz 灵敏度90dB 低音单元2x6.5" Scanspeak 中音单元2x6.5" Scanspeak 高音单元1x1" Scanspeak 3 侧置环绕美国Moderno MLCR 美国THX认证音 箱，嵌入式安装、The Roto-Lock? mounting system makes installation quick and easy.Woofer - Two 5 1/4" woven glass fiber cones with rubber surrounds，Tweeter - 1”silk dome，Frequency Response - 75 Hz to 20 kHz +/- 3dB
陕西省自然博物馆球幕影院网壳结构设计 （一）工程概况 幕影院分为内、外两个球体（以下称大球和小球）。小球为双层球体，其内表面悬挂球形银幕，外表面与内装修一起形成一个大型的地球仪（图1）。大球外包玻璃幕墙，要求其外形流畅舒适，内表面在标高21.0m处悬挂宽 1.2m 的观光玻璃走道。经与建筑设计人员的多次接触和研究，最终确定其大球体的几何外形如图 2 所示。 （二）结构总体设计 1、结构选型 小球底座建筑标高 19.2m，内层球直径19.72m,外层球直径22.06m，网壳厚度1.2m，考虑到双层球壳的稳定性较好，而小球需进行二次装修，故小球采用普通焊接空心球节点，圆钢管截面，局部切削配合建筑开门的要求。大球中心建筑标高 18.7m，直径 37.4m，总高度为 30.27m，总
展开面积为 3 453.4㎡。考虑到玻璃幕墙的安装和外形的流畅性要求，采用了方形钢管、毂形节点局部相贯，网壳外形采用了K6 凯威特网壳和联方形网壳组合，局部进行了连接处理。选用毂形节点主要基于玻璃幕墙安装的要求和施工方便，采用图 3 安装B所示的嵌入方法，避免了焊接球节点杆件（图3安装A所示）嵌入时必须将杆件弯折才能安装就位的弊端。 2、荷载取值 小球荷载为：恒载：外而为0. 3kN/ m2，内而为0. SkN/m2（考虑银幕及吊顶）；活载：外而0. 3kN/ m2,内而0. SkN/ m2（考虑放映机等）；抗震设防烈度8度，近震，远类场地土，放大1. 18倍。 大球荷载为：恒载0. 8kN/ m2；活载0. 3kN/m2；抗震设防烈度8度，近震，V4\场地土，放大1. 18倍；基本雪压0. 20kN/ m2；基本风压0. 35kN /m2（同时参照风洞试验结果）；悬吊观光走道荷载10. 0k N/澎。荷载组合考虑了如下四种：1. 2 x恒载+1.4 x活载；1.2x恒载+1.4x活载+0.6 x 1.4 x风载；1. 2 x重力荷载+1.3x地震荷载月.2x,巨载+1. 4 x活载+内外温差。 3、结构验算 除进行各种工况组合的常规静力分析之外，主要进行以下几方而的结构验算： （1）分别参照规范的风荷载体型系数及文进行风荷载受力分析计算 图2人球儿何外形
球幕影院设计方案 近年来，随着科学技术的不断进步，科技展示手段的不断更新，球幕影院系统也在悄悄发生着变化。从传统的大格式电影机到单眼投影到多幕拼接投影，应用的技术越来越先进，能够兼容更多种类的视频内容。作为新一代的影像展演系统，球幕影院将所能营造的超大视景显示在观众面前，使人们完全“沉浸” 在令人惊叹的巨大画面之中。球幕影片以其独特的视觉冲击力、环绕立体声效为观众带来极强沉浸感、体验感，使观众犹如身临其中一般，观众时而是宇航员，可以“穿梭于”浩瀚无际的宇宙可以认知宇宙的秘密和历史；时而是细胞，可以深入动物、植物的微观世界；时而犹如乘坐时间机器般回到遥远的过去与恐龙同行、也可以来到遥远的未来去感受未来的科技化生活。 总之，观众是以一种完全真实的感受、真实的视角走进影片，走进现实中无法“到达”的宏观世界、微观世界、远古时代、未来时空。这也是被众多的科普和娱乐场所广泛应用的主要原因之一
球幕影院通常将演示厅设计为圆顶式结构，银幕呈半球形，观众被包围其中，视银幕如同苍穹。由于银幕影像大而清晰，银幕可从观众面前延至身后，且伴有立体声环音，使观众如置身其间，临场效果十分强烈。因此，观众在观看球幕影片时就仿佛置身于现场情境之中，沉浸效果非常明显。 球幕影院系统的设计施工是一项需要多学科知识和经验的复杂工程，涉及建筑、光学、声学、图像学、机电控制等多个专业领域，本方案旨在提供球幕影院软硬件系统解决方案以及相配套的影片等内容。该球幕影院系统主要由图形生成系统、投影系统、音响系统、座椅、球幕影院系统系统及综合控制系统组成。各个子系统协同作用，构成一个整体，共同营造出使人身临其境的整体效果。 2.1.1 示意效果图
体育场音响系统解决方案 体育馆扩声系统的质量属于上等水平，其综合音响效果完全满足足篮球比赛及其他体育比赛的要求。重放音乐时，音响宏伟、悠扬动听；讲话时，声音嘹亮、清晰。 由于体育馆内的最大平面面积约为6300m2,高约25m。除去观众席所占空间，内腔空间在8000m2以上。在这样的空间内，主音箱组吊装在距篮球场约16~18m 处，音箱到最远的观众席距离约有49m。因在理想条件下，声压级（SPL）随距离增加而减少的关系（见表1），以及声压级随输出功率增加而增加的关系（见表2）。可计算出，直达声距离声源49m处的声压将有33dB的衰减。如果要使最远的观众能听到102dB声压级的声音，单只音箱的最大SPL要不低于135dB。 表1声压级随距离增加而减少（现对于1m，圆形辐射） 表2声压级随输出距离增加而增加（相对于1m，圆形辐射） 高频音箱构成，再配3只CO-DA BMS SW18超低音音箱，组成主音箱阵列。 TT340音箱是CODA BMS的顶级高品质新技术产品，它的高频单元2英寸高功率同轴压缩驱动器（BMS 4590）是专利产品，美国专利号#5 862 928、欧洲专利号#07932 16。这种驱动器核心技术是，在一个同轴压缩驱动器里具有两个子驱动器，每个子驱动器覆盖一段较窄的频段范围。这种分段驱动结构，可使驱动器功率容量增加，因而提高了动态，大大价低了失真。 TT340音箱的特性非常优良灵敏度为112dB(1W/1M)，频率响为 140Hz~21kHz，指向性水平覆盖60°垂直覆盖30°，最大声压级141dB。SW18超低音音箱，灵敏度98dB（1W/1M），频率响应38~200Hz，最大声压级1332dB。6只TT340和3只SW18组合成主音箱阵列，综合功率大、频率响应宽，且失真非常低，是体育馆用音箱的最佳组合。 经计算，篮球中心体育馆内6只TT340音箱的方向性，其总的水平覆盖可达到360°，调整音箱的方位，使它们正好覆盖所有听众面。以使距离吊装主音箱最远的观众能听到总声压级为102dB的声音，比且留在一定的峰值储备。 音响系统中与音箱配套的DC26型的数字式管理控制器，以功能强劲的数字信号音频处理器为基础，结合40bit内部数据路径，保证动态范围超过110dB，且有非常纯净的超级音频质量。 DC26具有两路电子平衡输入，每一个都有可调增益控制，可变基本延迟。有六路电子平衡输出，源阻抗小于600，每一输出都有可调增益控制，可变的延迟，高和低通滤波器，五段全参数均衡，极性切换和限幅器。DC26可配置成5种分频方式，体育馆扩声系统采用的是2×3方式。馈送输入信息号A到输出的
第一章项目概述 (2) 1.1. 项目概况 (2) 1.2. 设计原则 (2) 1.3. 设计依据 (2) 1.4. 建设目标 (3) 第二章系统总体设计 (4) 2.1. 设计思路 (4) 2.2. 系统定位 (5) 2.3. 系统组成 (5) 2.4. 拓扑结构图 (7) 第三章系统详细设计 (8) 3.1. 前端子系统 (8) 3.1.1 监控点分布 (8) 3.1.2 高清红外网络筒型摄像机 (10) 3.2. 存储子系统 (11) 3.2.1 网络硬盘录像机 (11) 3.2.2 存储空间的计算 (13) 3.3.现实控制显示 (14)
第一章项目概述 1.1.项目概况 从模拟到网络、从标清到高清，随着安防监控技术的不断发展，用户对监控系统的要求越来越高。目前为了解决监控视频系统的视频图像分辨率低、存储可靠性差、视频上墙显示复杂及系统管理性差等方面的问题，海康威视从系统的先进性、可靠性、实用性等方面出发，推出一套集前端采集、后端存储、上墙显示及应用管理于一体的网络高清视频监控系统标准化解决方案 1.2.设计原则 厂区视频监控系统的设计严格遵守以下原则： 先进性：本监控系统采用国际上技术先进、性能优良、工作稳定的监控设备，使整个系统的应用在相当长的一段时间内保持领先的水平。 可靠性：系统的可靠性原则应贯穿于系统设计、设备选型、软硬件配置到系统施工的全过程。只有可靠的系统，才能发挥有效的作用。 方便性：监控系统的操作应具有灵活简便，人机界面友好，易于掌握的特点，操作人员能够方便物进行使用及维护，使整个系统的功能得以最大实现。 扩展性：系统设计留有充分的余地，以便日后比较方便地进行系统扩充。为此，设备采用模块式结构，在需要时可随时补充，使系统具备灵活的扩展性。 开放性：产品选型必须具有开放的接口，便于整个系统的整合，达到资源统一管理的目的。 1.3.设计依据 ●GB50198-94《民用闭路监视电视系统工程技术规范》 ●GA/T 75-94《安全防范工程程序要求》 ●GB50200-94《有线电视系统工程技术规范》 ●GA/T 75-94《安全防范工程程序与要求》
大连市规划展示中心布展（一）——布展实施 ——3D球幕影院银幕安装 随着人们生活水平的提高，越来越多的人开始关心工作之余的精神文化生活了，电影院就是人们放松紧张心情的良佳场所。现代化的影院就是要给观众提供舒适的环境，更重要的是能够欣赏到优美的声音和高品质的画面。近年来电影事业的发展银幕是观众视觉效果的最终媒介，而银幕骨架是银幕的载体。银幕张挂的规范与否，将直接影响观众的观影感受。 目前，行业内没有银幕及骨架制作、安装的具体规范和标准，安装人员主要根据施工设计人员提供的影院构想图进行初期设计，再与后期影片融合方提供技术参数作为参与数据进行安装生产。 “视点、最近视距、最大仰视角、透声性、增益值、画幅尺寸、俯映角、投影机安放位置、银幕弧度、投影光路”等等，都会对观影感受产生直接影响。 因此，银幕骨架的制作安装，必须严格遵循有相关工艺要求来完成。 银幕骨架的设计和制作 制作银幕骨架的材料基本上采用钢材（铝型材是脆硬性材料，抗拉强度接近屈服强度，韧性差，热变形大，不能通过热处理来提高骨架结构的强度），在制 作方式上，有全部在现场焊接的，也有在工厂加工成组件后，再到现场装配的，本工程则属于后者。 （一）银幕画面主要技术规范与银幕骨架的制作要点 1、视点：设计视点是指银幕画面下缘中点至首排观众座椅地面的垂直距离。银 幕架下方的黑幕框上缘，应与视点水平重合。这里着重强调的是设计视点的定义，因为有的影院首排观众地面与银幕架地面相差几个台阶甚至更高，无论相差多少，
视点的垂直高度都要以银幕画面下缘中点与首排观众座椅地面为准，银幕架制作时要特别注意此点。
2、最大视距：第一排中心座位观众眼点（多以椅背代替）至设计视点的水平距离。由于观众台阶看台的施工，大多存在一定的误差，这就要求银幕架制作安装人员，在保证主扬声器与次低频扬声器正常安 3、最大仰视角：首排中心座位观众观看银幕画面上缘中心点的视线与视平线形成的夹角。根据视点与工艺设计给出的画面高度以及最近视距等技术指标，制作安装的银幕架，都能符合放映工艺设计的仰视角的规范要求，关键是银幕架上方黑幕框下缘的定位要准确，也就是在确定视点与最近视距以后，按照工艺设计的画幅高度准确定位，否则，仰视角容易偏离。 4、增益值：增益是用数字表示幕料固有的反射特性(各个角度的明亮程度)。往完全漫散射面(即上下左右180度方向反射率都是一样的反射面)上投射一定的光线，这时的反射亮度设定为1。然后在同一条件下，向屏幕垂直的方向投射同样的光线，测定中心点和同一圆弧上各点的亮度，这个亮度和完全漫散射的亮度的比率就叫屏幕的增益。 5、投影机放映距离：放映距离是放映物镜至银幕画面中心点的距离。放映距离 是确定银幕架位置的基本数据，在制作弧形银幕架时要准确定位银幕中心点，银幕中心点是指银幕弧形的最底部，切不可用弧形银幕的弦长水平线计算放映距离。 6、透声性：电影院一般使用透声银幕。中间有细小透声孔，方便声音穿透。因 为银幕后有主声道低音，对白声道和左右声道。 大连市规划展示中心布展项目3D球幕影院隔墙由200mm厚双80*40*1.5镀 锌方管加双层石膏板围成，中间填充容重为28KG/m3~32 KG/m3隔音岩棉。
D影院设计方案 一、3D影院介绍 本文是专门针对单通道被动立体投影系统所编制的技术方案。 （一）本方案采用2台的LCD术投影机，一台立体电影播放机，一副穿孔金属幕，搭配立体投影配件，组成一套立体投影显示系统。用于影院电影放映。放映专用的立体电影片源，观众只需带上立体眼镜即可体验立体带来的身临其境的效果。 （二）整个投影系统主要由以下部分组成： 1. 2台4500流明机器以上的投影机 2. 双层6自由度投影调整吊架，便于图象的精确调整； 3. 电动可伸缩立体屏幕； 4. 偏振镜片 5. 偏振立体眼镜。（具体数量可选配）
（三）设计参考图如下： 被动式立体成像是使用两台投影机，一台投射左眼图像，另外一台投射右眼图像，将左右眼图像同时投射到屏幕上。投影机镜头前安装偏振光片，使投射的光线变成偏振光，而观众配带的立体眼镜的镜片也是偏振光片，并且左眼的偏振片与投射左眼图像的投影机的偏振光片的偏振方向是相同的，右眼的偏振片与投射右眼图像的投影机的偏振光片的偏振方向是相同的。这样左眼图像只能透过左眼镜片，而右眼图像也只能透过右眼镜片，从而使观众看到立体的图像。 二、产品描述： （一）投影机参数： 三洋投影机参数 投影机类型：影院工程机 投影机技术：LCD 投影机亮度：4500流明 标准分辨率：1920*1080 最大分辨率：2048*1600 对比度：1000：1 投影距离（米）：0.8-90m 屏幕高宽比例：16：9
投影方式：正投、背投、吊装 调整功能：光学梯形矫正：垂直-40度至+40度 有效扫描频段：水平:15-100KHz 垂直:50-100Hz 电源：100-240 V AC/ 50/60 Hz 功耗（w）：800W UHP 计算机兼容性：PC及其相容机种，Mac 安全认证：CCEE、CCC 灯泡寿命（小时）：4000h 标准配件：用户手册、交流电源线、遥控器和电池、VGA/USB电缆、镜头盖 其他特性：光学补偿器、可更换多款工程镜头、电动垂直/水平镜头位移（垂直：0-50％，水平：最大15％）、一触式更换空气过滤器 （二）.屏幕介绍： 新的广告媒体和播放手段层出不穷，大屏幕技术在其中大显身手。为吸引更多关注的目光，达成更好的传播效果，用于播放广告视频的显示器件应具备以下特点：在明亮室内环境中足够突出的亮度，对绚丽色彩的表现力，尽可能大的画面和尽可能宽广的可视区域，当然很重要的，还有前期投资和后期使用、维护的低成本。 出色的显示效果 毫无疑问，优异的显示效果是广告大屏幕取得成功的关键，JK多项技术，创造出了令人惊叹的高亮度、高对比度、色纯度极佳的画面。即使吊装在照明灯的正下方，也有很好的表现。 标配美国纳米高清软幕 JK国际原装进口美国纳米高清软幕布，不但采用玻纤底层,还独有纳米高清表层，突破性改善画面质量，重现真实高清影像效果。是一种用于高清影院的高级幕布。特点：亮丽逼真，对比度高。 在大屏幕上投射出高清晰并且亮丽逼真的画面是一种令人兴奋的体验；如同所有家庭影院使用者一样，每次播映您都渴望经历一次非同寻常的视觉体验。正因如此，您才会选择一款拥有完美设计与画质的银幕。这款投影幕无论播放蓝天白云还是鲜花场景，都无比清晰鲜艳与柔和,两者俱备。美国原装进口JK纳米高清软幕料，具有纳米高清涂层配合厚成像软PVC令影像更富层次感，鲜艳生动，体现出JK公司在高清产品系列中的优势；是您1080P高清家庭影院的最佳选择。 可选配美国高清透声幕布
