实验二组合逻辑电路的设计
一、实验目的
1.掌握组合逻辑电路的设计方法及功能测试方法。
2.熟悉组合电路的特点。
二、实验仪器及材料
a) TDS-4数电实验箱、双踪示波器、数字万用表。
b) 参考元件：74LS86、74LS00。
三、预习要求及思考题
1．预习要求：
1）所用中规模集成组件的功能、外部引线排列及使用方法。
2) 组合逻辑电路的功能特点和结构特点.
3) 中规模集成组件一般分析及设计方法.
4）用multisim软件对实验进行仿真并分析实验是否成功。
2.思考题
在进行组合逻辑电路设计时，什么是最佳设计方案？
四、实验原理
1．本实验所用到的集成电路的引脚功能图见附录
2.用集成电路进行组合逻辑电路设计的一般步骤是：
1）根据设计要求，定义输入逻辑变量和输出逻辑变量，然后列出真值表；
2）利用卡络图或公式法得出最简逻辑表达式，并根据设计要求所指定的门电路或选定的门电路，将最简逻辑表达式变换为与所指定门电路相应的形式；
3）画出逻辑图；
4）用逻辑门或组件构成实际电路，最后测试验证其逻辑功能。
五、实验内容
1．用四2输入异或门（74LS86）和四2输入与非门（74LS00）设计一个一位全加器。
1）列出真值表,如下表2-1。其中A i、B i、C i分别为一个加数、另一个加数、低位向本位的进位；S i、C i+1分别为本位和、本位向高位的进位。
2）由表2-1全加器真值表写出函数表达式。
3）将上面两逻辑表达式转换为能用四2输入异或门（74LS86）和四2输入与非门（74LS00）实现的表达式。
4）画出逻辑电路图如图2-1，并在图中标明芯片引脚号。按图选择需要的集成块及门电路连线，将A i、B i、C i接逻辑开关，输出Si、Ci+1接发光二极管。改变输入信
号的状态验证真值表。
2.在一个射击游戏中，每人可打三枪，一枪打鸟(A)，一枪打鸡（B），一枪打兔子（C）。
规则是：打中两枪并且其中有一枪必须是打中鸟者得奖（Z）。试用与非门设计判断得奖的电路。（请按照设计步骤独立完成之）
五、实验报告要求：
1．画出实验电路连线示意图，整理实验数据，分析实验结果与理论值是否相等。
2．设计判断得奖电路时需写出真值表及得到相应输出表达式以及逻辑电路图。
3．总结中规模集成电路的使用方法及功能。
南通大学电子信息学院 微机原理课程设计 报告书 课题名： 班级： 姓名： 学号： 指导老师： 日期: xxx
目录 1.设计目的 (2) 2.设计内容 (2) 3.设计要求 (2) 4.设计原理 (3) 5.硬件电路图 (3) 6.程序代码 (5) 7.程序及硬件系统调试情况 (19) 8.设计总结与体会 (19)
一、设计目的 课程设计是培养和锻炼学生在学习完本门课后综合应用所学理论知识，解决实际工程设计和应用问题的能力的重要教学环节。它具有动手、动脑和理论联系实际的特点，是培养在校工科大学生理论联系实际、敢于动手、善于动手和独立自主解决设计实践中遇到的各种问题能力的一个重要教学环节。 通过课程设计，要求学生熟悉和掌握微机系统的软件、硬件设计的方法、设计步骤，使学生得到微机开发应用方面的初步训练。让学生独立或集体讨论设计题目的总体设计方案、编程、软件硬件调试、编写设计报告等问题，真正做到理论联系实际，提高动手能力和分析问题、解决问题的能力，实现由学习知识到应用知识的初步过渡。通过本次课程设计使学生熟练掌握微机系统与接口扩展电路的设计方法，熟练应用8086汇编语言编写应用程序和实际设计中的硬软件调试方法和步骤，熟悉微机系统的硬软件开发工具的使用方法。 通过课程设计实践，不仅要培养学生事实求是和严肃认真的工作态度，培养学生的实际动手能力，检验学生对本门课学习的情况，更要培养学生在实际的工程设计中查阅资料，撰写设计报告表达设计思想和结果的能力。 二、设计内容 设计一个电压报警器，要求采集实验箱提供的0~5V的电压，当输入电压在3V以内，显示电压值，如2.42。当输入电压超过3V，显示ERR，并报警。电压值可在七段数码管显示，点阵广告屏显示或液晶屏显示。报警形式自行设计，
中北大学 信息与通信工程学院 通信工程专业 《电子线路及系统》课程设计任务书2016/2017 学年第一学期 学生姓名：张涛学号： 李子鹏学号： 课程设计题目：数字电子钟的设计 起迄日期：2017年1月4日～2017年7月10日 课程设计地点：科学楼 指导教师：姚爱琴 2017年月日 课程设计任务书
中北大学 信息与通信工程学院 通信工程专业 《电子线路及系统》课程设计开题报告2016/2017 学年第一学期 题目：数字电子钟的设计 学生姓名：张涛学号： 李子鹏学号：
指导教师：姚爱琴 2017 年 1 月 6 日 中北大学 信息与通信工程学院 通信工程专业 《电子线路及系统》课程设计说明书2016/2017 学年第二学期 题目：数字电子钟的设计 学生姓名：张涛学号： 李子鹏学号： 指导教师：姚爱琴 2017 年月日
目录 1 引言 (6) 2 数字电子钟设计方案 (6) 2.1 数字计时器的设计思想 (6) 2.2数字电路设计及元器件参数选择 (6) 2.2.2 时、分、秒计数器 (7) 2.2.3 计数显示电路 (8) 2.2.5 整点报时电路 (10) 2.2.6 总体电路 (10) 2.3 安装与调试 (11) 2.3.1 数字电子钟PCB图 (11) 3 设计单元原理说明 (11) 3.1 555定时器原理 (12) 3.2 计数器原理 (12) 3.3 译码和数码显示电路原理 (12) 3.4 校时电路原理 (12) 4 心得与体会 (12) 1 引言 数字钟是一种用数字电子技术实现时，分，秒计时的装置，具有较高的准确性和直观性等各方面的优势，而得到广泛的应用。此次设计数字电子钟是为了了解数字钟的原理，在设计数字电子钟的过程中，用数字电子技术的理论和制作实践相结合，进一步加深数字电子技术课程知识的理解和应用，同时学会使用Multisim电子设计软件。 2数字电子钟设计方案 2.1 数字计时器的设计思想 要想构成数字钟，首先应选择一个脉冲源——能自动地产生稳定的标准时间脉冲信号。而脉冲源产生的脉冲信号地频率较高，因此，需要进行分频，使得高频脉冲信号变成适合于计时的低频脉冲信号，即“秒脉冲信号”（频率为1Hz）。经过分频器输出的秒脉冲信号到计数器中进行计数。由于计时的规律是：60秒=1分，60分=1小时，24小时=1天，就需要分别设计60进制，24进制计数器，并发出驱动信号。各计数器输出信号经译码器、驱动器到数字显示器，是“时”、“分”、“秒”得以数字显示出来。 值得注意的是：任何记时装置都有误差，因此应考虑校准时间电路。校时电路一般
模电课程设计实验报告课题：函数信号发生器 指导老师：________________ 学院：___________________ 班级：___________________ 姓名：___________________ 学号：___________________
日期：__________________ 一．设计目的与要求 1.1设计目的 1.设计电路产生RC桥式正弦波产生电路，占空比可调的矩形波电路，占空比可调的三角波电路，多用信号源产生电路，分别产生正弦波、方波、三角波 2.通过设计，可以将所学的电子技术应用到实际当中，加深对信号产生电路的理解，锻炼自己的动手能力与查阅资料的能力。使自己的对模电的理解更为透彻。 1.2设计内容及要求 1）RC桥式正弦波产生电路，频率分别为300Hz、1KHz、10KHz、500KHz，输出幅值300mV~5V可调、负载1KΩ。 （2）占空比可调的矩形波电路，频率3KHz，占空比可调范围10%~90%，输出幅值3V、负载1KΩ。
（3）占空比可调的三角波电路，频率1KHz，占空比可调范围10%~90%，输出幅值3V、负载1KΩ。 （4）多用信号源产生电路，分别产生正弦波、方波、三角波，频率范围100Hz~3KHz、输出幅值≥5V、负载电阻1KΩ。 软件仿真部分元器件不限，只要元器件库中有即可，但需要注意合理选取。 二．单信号发生电路 2、1 RC桥式正弦波产生电路 参数计算：
器件选择： 2、2占空比可调的矩形波产生电路 参数计算： 器件选择：
2、3占空比可调的三角波产生电路 参数计算： 器件选择：
数字逻辑电路 实验报告 指导老师: 班级: 学号: 姓名： 时间： 第一次试验一、实验名称：组合逻辑电路设计
二、试验目的： 1、掌握组合逻辑电路的功能测试。 2、验证半加器和全加器的逻辑功能。 3、、学会二进制数的运算规律。 三、试验所用的器件和组件： 二输入四“与非”门组件3片，型号74LS00 四输入二“与非”门组件1片，型号74LS20 二输入四“异或”门组件1片，型号74LS86 四、实验设计方案及逻辑图： 1、设计一位全加/全减法器，如图所示： 电路做加法还是做减法是由M决定的，当M=0时做加法运算，当M=1时做减法运算。当作为全加法器时输入信号A、B和Cin分别为加数、被加数和低位来的进位，S 为和数，Co为向上的进位；当作为全减法时输入信号A、B和Cin分别为被减数，减数和低位来的借位，S为差，Co为向上位的借位。 （1）输入/输出观察表如下： （2）求逻辑函数的最简表达式 函数S的卡诺图如下：函数Co的卡诺如下： 化简后函数S的最简表达式为： Co的最简表达式为：
（3）逻辑电路图如下所示： 2、舍入与检测电路的设计： 用所给定的集成电路组件设计一个多输出逻辑电路，该电路的输入为8421码，F1为“四舍五入”输出信号，F2为奇偶检测输出信号。当电路检测到输入的代码大于或等于5是，电路的输出F1=1;其他情况F1=0。当输入代码中含1的个数为奇数时，电路的输出F2=1，其他情况F2=0。该电路的框图如图所示： （1）输入/输出观察表如下： B8 B4 B2 B1 F2 F1 0 0 0 0 0 0 0 0 0 1 1 0 0 0 1 0 1 0 0 0 1 1 0 0 0 1 0 0 1 0 0 1 0 1 0 1 0 1 1 0 0 1 0 1 1 1 1 1 1 0 0 0 1 1 1 0 0 1 0 1 1 0 1 0 0 1 1 0 1 1 1 1 1 1 0 0 0 1 1 1 0 1 1 1
数电自主实验报告 实验名称汽车尾灯控制电路设计学号：姓名：班 （教师签名）： 日期 一、实验任务 1、设计汽车尾灯控制电路； 2、进行各模块仿真实验，分析电路性能； 3、了解移位寄存器、计数器等的工作原理； 4、掌握74LS161、74LS194等芯片的使用、熟练multisim的使用。 二、实验设备 三、实验原理 （1）实验原理图 汽车尾灯控制电路原理图如图1所示。
图1中按下左上角A\B\C\D四个开关分别控制刹车Ss\停车St\左转弯SL\右转弯SR，对应着右边X4~X6、X7、X1~X3七个灯的状态。左下角的74LS161为四进制计数器，产生（0000,0001,0010,0011）四个拍；74LS194当S0S1=10时控制左灯X1~X3右移、S0S1=01时控制右灯X4~X6左移。 发现：开关模块比教材中复杂才能真正实现功能：刹车时中间灯不亮两边亮（且不管左右转弯状态）、紧急状态时所有灯全闪烁。 （2）74LS161分析 结果：74LS161确实四进制计数器，产生Q0Q1=00、10、01、11的循环，Q2控制每四个节拍产生一个脉冲，经反相器使复位端CLR清零一次。 发现：multisim中74LS161为下降沿触发，与教材不同，故需接反相器。
（3）整个系统仿真分析： 左转弯时检测如下。 分析：74LS161\74LS194的输出如图，确实能带动左灯X1~X3右移闪烁。 发现：194Q3瞬间脉冲电压也能点亮灯泡。 右转弯时检测结果如下。 分析：74LS161\74LS194的输出如图，确实能带动右灯X4~X6左移闪烁。
四、实验内容与步骤 1、左转弯：按下C键，左灯X1~X3右移闪烁。 2、右转弯：按下D键，右灯X4~X6左移闪烁。 3、紧急转态：同时按下C和D键，所有灯按一定频率闪烁。 发现：左右灯和中间的灯闪烁频率是不一样的。中间灯闪烁的更快。
一、设计项目名称 温度采集显示系统硬件与软件设计 二、设计内容及要求 1，根据设计要求，完成对单路温度进行测量，并用数码管显示当前温度值系统硬件设计，并用电子CAD软件绘制出原理图，编辑、绘制出PCB印制版。 要求： （1）原理图中元件电气图形符号符合国家标准； (2)整体布局合理，注标规范、明确、美观，不产生歧义。 (3)列出完整的元件清单(标号、型号及大小、封装形式、数量) (4) 图纸幅面为A4。 (4)布局、布线规范合理，满足电磁兼容性要求。 (5)在元件面的丝印层上，给出标号、型号或大小。所有注释信息（包括标号、型号及说明性文字）要规范、明确，不产生歧义。 2.编写并调试驱动程序。 功能要求： （1）温度范围0-100℃。 （2）温度分辨率±1℃。 （3）选择合适的温度传感器。 3.撰写设计报告。 提示：可借助“单片机实验电路板”实现或验证软件、硬件系统的可靠性。 温度传感器 摘要：温度的检测与控制是工业生产过程中比较典型的应用之一，随着传感器在生产和生活中的更加广泛的应用，利用新型单总线式数字温度传感器 实现对温度的测试与控制得到更快的开发，随着时代的进步和发展，单 片机技术已经普及到我们生活，工作，科研，各个领域。一种数字式温 度计以数字温度传感器DS18B20作感温元件，它以单总线的连接方式， 使电路大大的简化。传统的温度检测大多以热敏电阻为传感器，这类传 感器可靠性差，测量温度准确率低且电路复杂。因此，本温度计摆脱了 传统的温度测量方法，利用单片机STC89C52对传感器进行控制。这样
易于智能化控制。 关键词：数字测温；温度传感器DS18B20；单片机STC89C52； 一．概述 传感器从功能上可分为雷达传感器、电阻式传感器、电阻应变式传感器、压阻式传感器、热电阻传感器、温度传感器、光敏传感器、湿度传感器、生物传感器、位移传感器、压力传感器、超声波测距离传感器等，本文所研究的是温度传感器。 温度传感器是最早开发，应用最广泛的一类传感器。温度传感器是利用物质各种物理性质随温度变化的规律把温度转换为电量的传感器。这些呈现规律性变化的物理性质主要有半导体。温度传感器是温度测量仪表的核心部分，品种繁多。 随着科学技术的发展，测温系统已经被广泛应用于社会生产、生活的各个领域，在工业、环境监测、医疗、家庭多方面均有应用。从而使得现代温度传感器的发展。微型化、集成化、数字化正成为发展的一个重要方向。 二．硬件设计 1.DS18B20 DS1820 单线数字温度计特性 ? 独特的单线接口仅需一个端口引脚进行通讯 ? 简单的多点分布应用 ? 无需外部器件 ? 可通过数据线供电 ? 零待机功耗 ? 测温范围-55~+125℃，以 0.5℃递增 ? 温度以 9 位数字量读出 ? 温度数字量转换时间 200ms （典型值） ? 用户可定义的非易失性温度报警设置 ? 报警搜索命令识别并标志超过程序限定温度（温度报警条件）的器件 ? 应用包括温度控制、工业系统、消费品、温度计或任何热感测系统 DS1820温度传感器外观图（a ）和引脚图（b ） ①引脚1接地 ②引脚2数字信号输入/输出 ③引脚3接高电平5V 高电平
实验二组合逻辑电路的设计 一、实验目的 1.掌握组合逻辑电路的设计方法及功能测试方法。 2.熟悉组合电路的特点。 二、实验仪器及材料 a) TDS-4数电实验箱、双踪示波器、数字万用表。 b) 参考元件：74LS86、74LS00。 三、预习要求及思考题 1．预习要求： 1）所用中规模集成组件的功能、外部引线排列及使用方法。 2) 组合逻辑电路的功能特点和结构特点. 3) 中规模集成组件一般分析及设计方法. 4）用multisim软件对实验进行仿真并分析实验是否成功。 2.思考题 在进行组合逻辑电路设计时，什么是最佳设计方案 四、实验原理 1．本实验所用到的集成电路的引脚功能图见附录 2.用集成电路进行组合逻辑电路设计的一般步骤是： 1）根据设计要求，定义输入逻辑变量和输出逻辑变量，然后列出真值表； 2）利用卡络图或公式法得出最简逻辑表达式，并根据设计要求所指定的门电路或选定的门电路，将最简逻辑表达式变换为与所指定门电路相应的形式； 3）画出逻辑图； 4）用逻辑门或组件构成实际电路，最后测试验证其逻辑功能。 五、实验内容 1．用四2输入异或门（74LS86）和四2输入与非门（74LS00）设计一个一位全加器。 1）列出真值表,如下表2-1。其中A i、B i、C i分别为一个加数、另一个加数、低位向本位的进位；S i、C i+1分别为本位和、本位向高位的进位。 A i B i C i S i C i+1 0 0 0 0 0 0 0 1 1 0 0 1 0 1 0 0 1 1 0 1 1 0 0 1 0 1 0 10 1 1 1 00 1 1 1 1 1 1 2）由表2-1全加器真值表写出函数表达式。
直流稳压电源设计实验报 告 Prepared on 22 November 2020
实训报告 题目名称：直流稳压电源电路 系部：电气与信息工程系 专业班级：机制 14-3 学生姓名：郭欣欣 学号： 指导教师：刘岩 完成日期： 2018年1月17日 摘要 随着电子技术的快速发展，高性能的电子电路对于电源供电质量的要求越来越高，如何设计出能满足高性能电路要求的高精度电源便成为一大课题。直流稳压源为电路提供直流电压和能量，其输出电压的品质直接决定的电源性能的好坏。 本实验旨在利用交流变压器、整流环节、滤波环节和集成元件稳压电路将交流电压转化为直流电压输出，并且对衡量稳压电路性能的几种主要参数进行了测试和分析。 随着电子技术的快速发展，高性能的电子电路对于电源供电质量的要求越来 越高，如何设计出能满足高性能电路要求的高精度电源便成为一大课题。直流稳 压源为电路提供直流电压和能量，其输出电压的品质直接决定的电源性能的好坏。本实验旨在利用交流变压器、整流环节、滤波环节和集成元件LM317稳压电路将220V交流电压转化为5V直流电压输出，并且对衡量稳压电路性能的几种主要参数进行了测试和分析。 关键词:半波整流电容滤波稳压电路稳压系数纹波电压 目录 一、设计要求 (1) 二、原理分析与设计步骤 1.直流稳压电路结构的选择 (1) 2.交流变压器 (2) 3.整流电路 (2)
4.滤波电路 (2) 5.集成稳压电路 集成稳压器件LM317 (3) LM317典型接法 (4) 6.参数计算与器件选择 (4) 电路参数计算 (4) 元器件清单 (5) 三、实验步骤与测试结果 1.电路搭接与仪器调试 (6) 2.性能参数测试 稳压系数的测量 (6) 输出电阻的测量 (6) 纹波电压的测量 (7) 测量结果分析 (7) 四、实验小结 (7)
模拟电子电路课程设计报告书 题目名称：直流稳压电源 姓名：刘海东潘天德 班级：15电科2 学号：23 26 日期：2017.6.11
目录 绪论 (2) 一设计目的 (3) 二设计要求与指标 (3) 三理论分析 (4) 四器件选择及计算 (9) 五具体制作步骤 (12) 六测试方法 (13) 七问题及总结 (15) 八心得体会 (17) 绪论 直流稳压电源一般由电源变压器，整流滤波电路及稳压电路所组成。变压器把市电交流电压变为所需要的低压交流电。整流器把交流电变为直流电。经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的+/- 5v直流电，并实现电压可在8-15V连续可调。电源在生活中是非常常见的一种电器，任何电子电路都离不开电源，就像我们下学期即将学到的单片机一样，需要5V的直流电源，没有电源就不能进行正常的工作，如果用干电池进行供电，则有供电功率低，持续供电能力差，成本高等缺点。而交流电在产生、电能输送等方面具有独特的优点，发电站、各市电网中的电能传输都是以交流电的形式进行输送，如果我们对市电提供的电压进行降压整流等，把交流电转换成直流电，以获得我们所
需要的电压。 一设计目的 1.学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。 2．学会直流稳压电源的设计方法和性能指标测试方法。 3．培养实践技能，提高分析和解决实际问题的能力。 二设计要求与指标 2.1设计要求 （1）分析电路组成及工作原理； （2）单元电路设计计算； （3）采用分立元件电路； （4）画出完整电路图； （5）调试方法； （6）小结与讨论。 2.2设计指标 （1）输出电压：8~15V可调 （2）输出电流：I O=1A （3）输入电压：交流 220V+/-10%

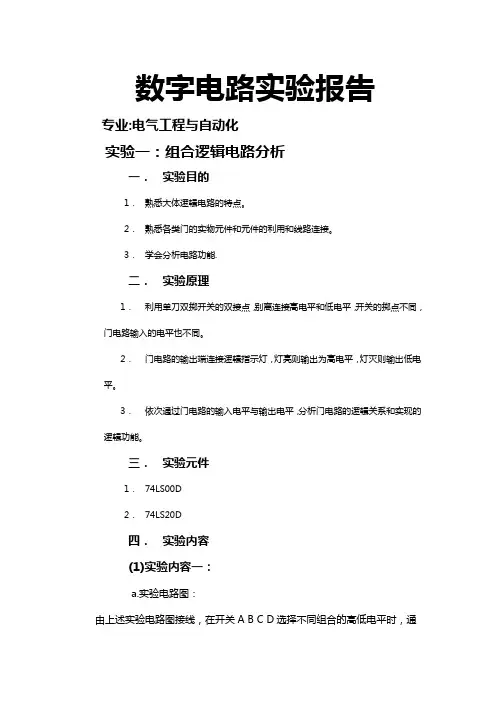

数字电路实验报告

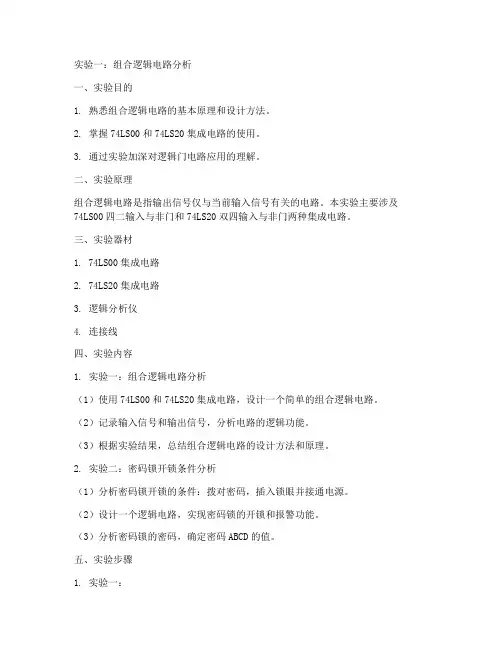

实验一 组合逻辑电路分析 一．试验用集成电路引脚图 74LS00集成电路 74LS20集成电路 四2输入与非门 双4输入与非门 二．实验内容 1.实验一 自拟表格并记录: 2.实验二 密码锁的开锁条件是：拨对密码，钥匙插入锁眼将电源接通，当两个条件同时满足时，开锁信号为“1”，将锁打开。否则，报警信号为“1”，则接通警铃。试分析密码锁的密码ABCD 是什么？ X1 2.5 V A B C D 示灯：灯亮表示“1”，灯灭表示“0” ABCD 按逻辑开关，“1”表示高电平，“0”表示低电平
