传感器测转速的原理
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
转速测量原理
转速的测量方法很多，根据脉冲计数来实现转速测量的方法主要有M法（测频法）、T 法（测周期法）和MPT法（频率周期法），该系统采用了M法（测频法）。由于转速是以单位时间内转数来衡量，在变换过程中多数是有规律的重复运动。根据霍尔效应原理，将一块永久磁钢固定在电机转轴上的转盘边沿，转盘随测轴旋转，磁钢也将跟着同步旋转，在转盘下方安装一个霍尔器件，转盘随轴旋转时，受磁钢所产生的磁场的影响，霍尔器件输出脉冲信号，其频率和转速成正比。脉冲信号的周期与电机的转速有以下关系：
霍尔传感器如何测转速_霍尔传感器测转速原理
式中：n为电机转速；P为电机转一圈的脉冲数；T为输出方波信号周期根据公式即可计算出直流电机的转速。
测量电机转速的第一步就是要将电机的转速表示为单片机可以识别的脉冲信号，从而进行脉冲计数。霍尔器件作为一种转速测量系统的传感器，它有结构牢固、体积小、重量轻、寿命长、安装方便等优点，因此选用霍尔传感器检测脉冲信号，其基本的测量原理如图所示，
当电机转动时，带动传感器运动，产生对应频率的脉冲信号，经过信号处理后输出到计数器或其他的脉冲计数装置，进行转速的测量。
霍尔传感器如何测转速_霍尔传感器测转速原理
霍尔传感器测转速方案
霍尔效应，是指磁场作用于载流金属导体、半导体中的载流子时，产生横向电位差的物理现象。当电流通过金属箔片时，若在垂直于电流的方向施加磁场，则金属箔片两侧面会出现横向电位差。利用霍尔效应可以设计制成多种传感器。霍尔电位差UH的基本关系为：
霍尔传感器如何测转速_霍尔传感器测转速原理
式中KH――霍尔系数；n――单位体积内载流子或自由电子的个数；q――电子电量；I――通过的电流；B――垂直于I的磁感应强度
利用霍尔效应表达式：UH=KHIB，当被测物体上装上Ｎ只磁性体时，物体每转一周磁场就变化N次，霍尔电势相应变化N次，输出电势通过放大、整形和计数电路就可以测量被测旋转物的转速。
测量设备
本案例以实验室霍尔元件测量圆盘转速为例。
实验设备：CSY2000系列传感器与检测技术实验台。
1、主控台部分，提供高稳定的±15V、+5V、±2V～±10V可调、+2V～+24V可调四种直流稳压电源；主控台面板上还装有电压、频率、转速的3位半数显表。
2、旋转源0-2400转/分（可调）需用器件与单元：霍尔传感器、5V直流源、转速调节装置、转动源单元、数显单元的转速显示部分。
实验方案
1.实验装置如下图
霍尔传感器如何测转速_霍尔传感器测转速原理
2.将5v直流源加于霍尔元件电源输入端。
3.将霍尔转速传感器输出端（黄）插入数显单元Fin端。
4.将转速调节中的2V-24V转速电源引入到台面上转动单元中转动电源2-24VK插孔。
5.将数显单元上的转速／频率表波段开关拨到转速档，此时数显表指示转速。
6.调节转速调节电压使转动速度变化。观察数显表转速显示的变化。
实验结果计算
磁体经过霍尔元件，霍尔元件就会发出就会发出一个信号，经放大整形得到脉冲信号，两个脉冲的间隔时间即为周期，通过周期就可算出转速.
霍尔转速传感器原理
1、霍尔式转速传感器
由霍尔开关集成传感器和磁性转盘组成，霍尔式转速传感器的各种不同结构如图1-48所示。将磁性转盘的输入轴与被测转轴相连，当被测转轴转动时，磁性转盘便随之转动，固定在磁性转盘附近的霍尔开关集成传感器便可在每一个小磁铁通过时产生一个相应的脉冲，检测出单位时间的脉冲数，便可知道被测对象的转速。磁性转盘上的小磁铁数目的多少，将决定传感器的分辨率。如图1-48所示。
2、磁电式转速传感器
磁电式转速传感器的结构如图1-49所示。它是由永久磁铁、线圈、磁盘等组成。在磁盘上加工有齿形凸起，磁盘装在被测转轴上，与转轴一起旋转。当转轴旋转时，磁盘的凹凸齿形将引起磁盘与永久磁铁间气隙大小的变化，从而使永久磁铁组成的磁路中磁通量随之发
生变化。有磁路通过的感应线圈，当磁通量发生突变时，会感应出一定幅度的脉冲电势，其频率为：
3、光电式转速传感器
常见的光电式转速传感器有直射式和反射式两种。直射式输入轴与待测轴相接，光通过开孔圆盘和缝隙板照射在光敏元件上。开孔盘旋转一周，光敏元件接受光的次数等于盘上的开孔数。若开孔数为m，记录过程时间为t秒，总脉冲数为N，则转速为：反射型的光电传感器如图1-50所示。其前端部分采用光纤封装，适应微小物体，特别是微小旋转体的测量。由于传感器内装有光源（LED）、感光元件（光电晶体管）以及放大器等，所以体积设计得很小，使用方便。光源是经过频率调制的，所以抗干扰性强，还有状态显示，可供用户测量时确认工作状态。振荡回路用来产生一个调制频率来点亮光源发光二极管，采用不稳定多谐振荡方式，振荡频率约为7kHz，脉宽约25μs。
从光源发射出来的脉冲光，经过被检测物体的反射，被传感器的光电晶体管所
接受，然后经过交流放大器，被放大到适当的电平后，进行检波和积分，再转换成直流电压信号。然后是波形整形，与一定的直流电压相比较，高于此值，输出为Hi，低于此值，输出为Lo。状态指示灯也是，输出高电平Hi时，LED点亮，输出低电平Lo时，LED不亮，以作为状态确认用。
光电转速传感器跟计数器配套使用，检测范围可达10000r/min，误差为1r/min。
4、测量应用举例
（1）霍尔传感器测量转速
上图所示是两种不同结构的霍尔转速传感器。用图示的方法设置磁体，使磁性转盘的输入轴与被测转轴相连，霍尔传感器固定在磁性转盘附近。当被测转轴转动时，磁性盘随之转动，磁体每经过霍尔传感器一次，霍尔传感器便输出一个相应的电压脉冲。检出单位时间的脉冲数，便可求出被测转速。例如，在车轮转轴上装上磁体，在靠近磁体位置上装上霍尔传感器，即可制成车速表和里程表等。
霍尔传感器如何测转速_霍尔传感器测转速原理
（2）光电式传感器测转速
上图为光电转速表的工作原理图。图1-53（a）在待测转轴上固定一个带孔的调制圆盘，在调制圆盘的一边由发光元件产生恒定光，光透过盘上的小孔到达由光敏二极管组成的光敏转换器上，转换成相应的电脉冲信号。若圆盘上开10个小孔，则旋转一周，光线透过小孔10次，输出10个脉冲信号，孔越多，测量的分辨率孔，则旋转一周，光线透过小孔10次，
输出10个脉冲信号，孔越多，测量的分辨率越高。测速也可以采用反射式，只要用白纸画上黑道的圆纸贴在旋转体上即可，如图1-53（b）所示，图中的1是待测转盘，2是发光元件，3是光敏转换器。
霍尔传感器如何测转速_霍尔传感器测转速原理
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
传感器原理及应用期末课程设计题目基于霍尔传感器的转速测量电路设计 姓名小波学号8888888888 院（系）电子电气工程学院 班级清华大学——电子信息 指导教师牛人职称博士后 二O一一年七月十二日
摘要：转速是发动机重要的工作参数之一,也是其它参数计算的重要依据。针对工业上常见的发动机设计了以单片机STC89C51为控制核心的转速测量系统。系统利用霍尔传感器作为转速检测元件，并利用设计的调理电路对霍尔转速传感器输出的信号进行滤波和整形,将得到的标准方波信号送给单片机进行处理。实际测试表明,该系统能满足发动机转速测量要求。 关键词：转速测量，霍尔传感器，信号处理，数据处理
Abstract: The rotate speed is one of the important parameters for the engine, and it is also the important factor that calculates other parameters. The rotate speed measurement system for the common engine is designed with the single chip STC89C51. The signal of the rotate speed is sampled by the Hall sensor, and it is transformed into square wave which will be sent to single chip computer. The result of the experiment shows that the measurement system is able to satisfy the requirement of the engine rotate speed measurement. Key words: rotate speed measurement, Hall sensor, signal processing, data processing
. 传感器原理及应用期末课程设计题目基于霍尔传感器的转速测量电路设计 姓名小波学号8888888888 院（系）电子电气工程学院 班级清华大学——电子信息 指导教师牛人职称博士后 二O一一年七月十二日
摘要：转速是发动机重要的工作参数之一,也是其它参数计算的重要依据。针对工业上常见的发动机设计了以单片机STC89C51为控制核心的转速测量系统。系统利用霍尔传感器作为转速检测元件，并利用设计的调理电路对霍尔转速传感器输出的信号进行滤波和整形,将得到的标准方波信号送给单片机进行处理。实际测试表明,该系统能满足发动机转速测量要求。 关键词：转速测量，霍尔传感器，信号处理，数据处理
Abstract: The rotate speed is one of the important parameters for the engine, and it is also the important factor that calculates other parameters. The rotate speed measurement system for the common engine is designed with the single chip STC89C51. The signal of the rotate speed is sampled by the Hall sensor, and it is transformed into square wave which will be sent to single chip computer. The result of the experiment shows that the measurement system is able to satisfy the requirement of the engine rotate speed measurement. Key words:rotate speed measurement, Hall sensor, signal processing, data processing
成绩评定： 传感器技术 课程设计 题目基于霍尔传感器的转速测量
摘要 转速是发动机重要的工作参数之一,也是其它参数计算的重要依据。针对工业上常见的发动机设计了以单片机STC89C51为控制核心的转速测量系统。系统利用霍尔传感器作为转速检测元件，并利用设计的调理电路对霍尔转速传感器输出的信号进行滤波和整形,将得到的标准方波信号送给单片机进行处理。实际测试表明,该系统能满足发动机转速测量要求。 关键词：转速测量，霍尔传感器，信号处理，数据处理
目录 一、设计目的------------------------- 1 二、设计任务与要求--------------------- 1 2.1设计任务------------------------- 1 2.2设计要求------------------------- 1 三、设计步骤及原理分析 ----------------- 1 3.1设计方法------------------------- 2 3.2设计步骤------------------------- 2 3.3设计原理分析--------------------- 16 四、课程设计小结与体会 ---------------- 16 五、参考文献------------------------- 16
一、设计目的 1.学习基本理论在实践中综合运用的初步禁言，掌握模拟电路的设计的基本方法，设计步骤，培养综合设计与实物调试能力。 2.学会霍尔传感器的设计方法和性能指标测试。 3.进一步了解霍尔传感器的组成框图和各个单元的工作原理以及相互之间的联系。 4.培养实践技能，提高分析和解决问题的能力。 5.提高自己对文献资料的搜索和信息处理能力。 二、设计任务与要求 2.1设计任务 1、查阅传感器有关方面的相关资料，了解此方面的发展状况。 2、掌握所用器件的特性。 3、采用合理的设计方案。 4、设计、实现该系统。 5、撰写设计报告。 2.2设计要求 1.掌握霍尔传感器的使用方法 2.熟悉使用单片机测量转速 三、设计步骤及原理分析 3.1设计方法 系统由传感器、信号预处理电路、处理器、显示器和系统软件等部分组成。传感器部分采用霍尔传感器，负责将电机的转速转化
实验十九开关式霍尔传感器测转速实验 一、实验目的：了解开关式霍尔传感器测转速的应用。 二、基本原理：开关式霍尔传感器是线性霍尔元件的输出信号经放大器放大，再经施密特电路整形成矩形波（开关信号）输出的传感器。开关式霍尔传感器测转速的原理框图19—1所示。当被测圆盘上装上6只磁性体时，圆盘每转一周磁场就变化6次，开关式霍尔传感器就同频率f相应变化输出，再经转速表显示转速n。 图19—1开关式霍尔传感器测转速原理框图 三、需用器件与单元：主机箱中的转速调节0～24V直流稳压电源、+5V直流稳压电源、电压表、频率\转速表；霍尔转速传感器、转动源。 四、实验步骤： 1、根据图19—2将霍尔转速传感器安装于霍尔架上，传感器的端面对准转盘上的磁钢并调节升降杆使传感器端面与磁钢之间的间隙大约为2～3ｍｍ。 2、将主机箱中的转速调节电源0～24V旋钮调到最小(逆时针方向转到底)后接入电压表(电压表量程切换开关打到20V档)；其它接线按图19—2所示连接（注意霍尔转速传感器的三根引线的序号）；将频频\转速表的开关按到转速档。 3、检查接线无误后合上主机箱电源开关，在小于12V范围内(电压表监测)调节主机箱的转速调节电源(调节电压改变直流电机电枢电压)，观察电机转动及转速表的显示情况。
图19—2 霍尔转速传感器实验安装、接线示意图 4、从2V开始记录每增加1V相应电机转速的数据(待电机转速比较稳定后读取数据)；画出电机的V-ｎ(电机电枢电压与电机转速的关系)特性曲线。实验完毕，关闭电源。 n（转/ 406286108132157179203225250分） V（mv）2003004635006017037999019991104 电机的V-ｎ(电机电枢电压与电机转速的关系)特性曲线 五、思考题： 利用开关式霍尔传感器测转速时被测对象要满足什么条件？ 被测物能够阻挡或透过或反射霍尔信号，般都是一个发射头一个接收头若发射接收安装在同侧，则被测物必须能反射该信号，发射接收安装在对侧，则被测物必须能阻挡透过该信
传感器及其工作原理 【三维目标】 1．知识与技能： （1）、了解什么是传感器，知道非电学量转化为电学量的技术意义； （2）、知道传感器中常见的三种敏感元件光敏电阻、热敏电阻和霍尔元件及其它们的工作原理。 （3）、了解传感器的应用。 2．过程与方法： 通过对实验的观察、思考和探究，让学生在了解传感器、熟悉传感器工作原理的同时，经历科学探究过程，学习科学研究方法，培养学生的观察能力、实践 能力和创新思维能力。 3．情感、态度与价值观 （1）、体会传感器在生活、生产、科技领域的种种益处，激发学生的学习兴趣，拓展学生的知识视野，并加强物理与STS的联系。 （2）、通过动手实验，培养学生实事求是的科学态度、团队合作精神和创新意识。【教学重点】：理解并掌握传感器的三种常见敏感元件的工作原理。 【教学难点】：分析并设计传感器的应用电路。 【教学方法】：实验、探究、讨论 【教学用具】：干簧管，磁铁，光敏电阻、热敏电阻演示仪、传感器简单应用实验盒、万用表。 【教学过程】 一、引入新课 准备知识：从上世纪八十年代起，国际上出现了“传感器热”，传感器在当今科技发展中有着十分重要的地位。本课的设计思路是通过对实验的观察、思考和探究，了解什么是传感器，传感器是如何将非电学量转换成电学量的，传感器在生产、生活中有哪些具体应用，为学生利用传感器制作简单的自控装置作一铺垫。教学时力避深奥的理论，侧重于联系实际，让学生感受传感器的巨大作用，进而提高学生的学习兴趣，培养学生热爱科学的情感和崇尚科学的精神。 今天我们生活中常用的电视、空调的遥控器是如何实现远距离操纵的？楼梯上的电灯如何能人来就开，人走就熄的？工业生产中所用的自动报警器、恒温烘箱是如何工作的？“非典”病毒肆虐华夏大地时，机场、车站、港口又是如何实现快速而准确的体温检测的？所有这些，都离不开一个核心，那就是本堂课将要学习的传感器。 二、新课教学 1．什么是传感器 演示实验1：如图1所示，小盒子的侧面露出一个小灯泡，盒外没有开关，当把磁铁放到盒子上面，灯泡就会发光，把磁铁移开，灯泡熄灭。

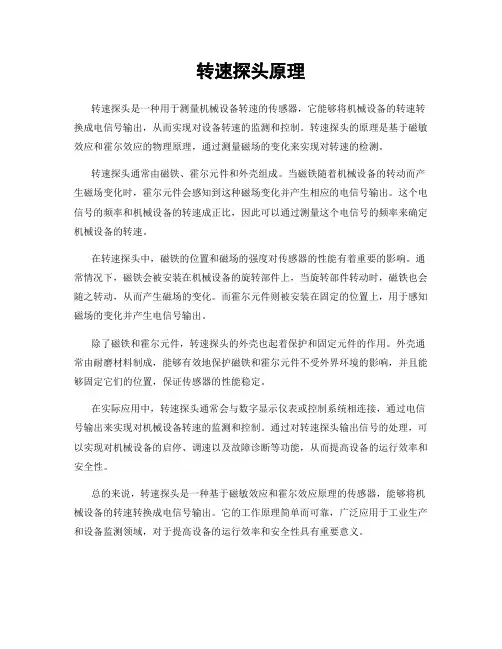

霍尔齿轮转速传感器的工作原理和优点 作者: 发布时间:2009-11-25 来源: 关键字:霍尔转速传感器 霍尔转速传感器的主要工作原理是霍尔效应，也就是当转动的金属部件通过霍尔传感器的磁场时会引起电势的变化，通过对电势的测量就可以得到被测量对象的转速值。霍尔转速传感器的主要组成部分是传感头和齿圈，而传感头又是由霍尔元件、永磁体和电子电路组成的。 霍尔转速传感器的工作原理 霍尔转速传感器在测量机械设备的转速时，被测量机械的金属齿轮、齿条等运动部件会经过传感器的前端，引起磁场的相应变化，当运动部件穿过霍尔元件产生磁力线较为分散的区域时，磁场相对较弱，而穿过产生磁力线较为几种的区域时，磁场就相对较强。 霍尔转速传感器就是通过磁力线密度的变化，在磁力线穿过传感器上的感应元件时，产生霍尔电势。霍尔转速传感器的霍尔元件在产生霍尔电势后，会将其转换为交变电信号，最后传感器的内置电路会将信号调整和放大，输出矩形脉冲信号。 霍尔转速传感器的测量方法 霍尔转速传感器的测量必须配合磁场的变化，因此在霍尔转速传感器测量非铁磁材质的设备时，需要事先在旋转物体上安装专门的磁铁物质，用以改变传感器周围的磁场，这样霍尔转速传感器才能准确的捕捉到物质的运动状态。 霍尔转速传感器主要应用于齿轮、齿条、凸轮和特质凹凸面等设备的运动转速测量。高转速磁敏电阻转速传感器除了可以测量转速以外，还可以测量物体的位移、周期、频率、扭矩、机械传动状态和测量运行状态等。 霍尔转速传感器目前在工业生产中的应用很是广泛，例如电力、汽车、航空、纺织和石化等领域，都采用霍尔转速传感器来测量和监控机械设备的转速状态，并以此来实施自动化管理与控制。 霍尔转速传感器的应用优势 霍尔转速传感器的应用优势主要有三个，一是霍尔转速传感器的输出信号不会受到转速值的影响，二是霍尔转速传感器的频率相应高，三是霍尔转速传感器对电磁波的抗干扰能力强，因此霍尔转速传感器多应用在控制系统的转速检测中。 同时，霍尔转速传感器的稳定性好，抗外界干扰能力强，如抗错误的干扰信号等，因此不易因环境的因素而产生误差。霍尔转速传感器的测量频率范围宽，
传感器测速实验报告 院系： 班级： 、 小组： 组员： 日期：2013年4月20日
实验二十霍尔转速传感器测速实验 一、实验目的 了解霍尔转速传感器的应用。 二、基本原理 利用霍尔效应表达式：U H=K H IB，当被测圆盘上装有N只磁性体时，圆盘每转一周磁场就变化N次。每转一周霍尔电势就同频率相应变化，输出电势通过放大、整形和计数电路就可以测量被测旋转物的转速。 本实验采用3144E开关型霍尔传感器，当转盘上的磁钢转到传感器正下方时，传感器输出低电平，反之输出高电平 三、需用器件与单元 霍尔转速传感器、直流电源+5V，转动源2~24V、转动源电源、转速测量部分。 四、实验步骤 1、根据下图所示，将霍尔转速传感器装于转动源的传感器调节支架上，调节探头对准转盘内的磁钢。 图9-1 霍尔转速传感器安装示意图 2、将+15V直流电源加于霍尔转速器的电源输入端，红（+）、黑（ ），不能接错。 3、将霍尔传感器的输出端插入数显单元F，用来测它的转速。 4、将转速调解中的转速电源引到转动源的电源插孔。 5、将数显表上的转速/频率表波段开关拨到转速档，此时数显表指示电机的转速。 6、调节电压使转速变化，观察数显表转速显示的变化，并记录此刻的转速值。
五、实验结果分析与处理 1、记录频率计输出频率数值如下表所示： 电压（V) 4 5 8 10 15 20 转速（转/分）0 544 930 1245 1810 2264 由以上数据可得：电压的值越大，电机的转速就越快。 六、思考题 1、利用霍尔元件测转速，在测量上是否有所限制？ 答：有，测量速度不能过慢，因为磁感应强度发生变化的周期过长，大于读取脉冲信号的电路的工作周期，就会导致计数错误。 2、本实验装置上用了十二只磁钢，能否只用一只磁钢？ 答：如果霍尔是单极的，可以只用一只磁钢，但可靠性和精度会差一些；如果霍尔 是双极的，那么必须要有一组分别为n/s极的磁钢去开启关断它，那么至少要两只磁钢。
磁电转速传感器的工作原理和特点 发布时间：2011-06-16 来源：本站原创作者：无忧备件网 磁电式转速传感器是利用磁电感应来测量物体转速的，属于非接触式转速测量仪表。磁电式转速传感器可用于表面有缝隙的物体转速测量，有很好的抗干扰性能，多用于发动机等设备的转速监控，在工业生产中有较多应用。 磁电式转速传感器的工作原理 磁电式转速传感器是以磁电感应为基本原理来实现转速测量的。磁电式转速传感器由铁芯、磁钢、感应线圈等部件组成的，测量对象转动时，转速传感器的线圈会产生磁力线，齿轮转动会切割磁力线，磁路由于磁阻变化，在感应线圈内产生电动势。 磁电式转速传感器的感应电势产生的电压大小，和被测对象转速有关，被测物体的转速越快输出的电压也就越大，也就是说输出电压和转速成正比。但是在被测物体的转速超过磁电式转速传感器的测量范围时，磁路损耗会过大，使得输出电势饱甚至是锐减。 磁电式转速传感器的特点 磁电式转速传感器的工作方式决定了它有很强的抗干扰性，能够在烟雾、油气、水汽等环境中工作。磁电式转速传感器输出的信号强，测量范围广，齿轮、曲轴、轮辐等部件，及表面有缝隙的转动体都可测量。 磁电式转速传感器的工作维护成本较低，运行过程无需供电，完全是靠磁电感应来实现测量，同时磁电式转速传感器的运转也不需要机械动作，无需润滑。磁电式转速传感器的结构紧凑、体积小巧、安装使用方便，可以和各种二次仪表搭配使用。 现在的柴油机正在经历以柴油机电控化为核心的第3 次技术飞跃。ECU 技术是柴油机电控化的核心技术之一，它采集发动机的相位、转速（ n ）、燃油压力、油门位置、温度等信号,通过一定的算法得出泵油和喷油的参数，并驱动相应的执行器工作。在ECU 中，曲轴和凸轮轴相位传感器信号是整个发动机工作时序的基础，其作用相当于芯片中的时钟。发动机的n 、喷油相位以及判缸信号等都是通过这两个传感器计算处理得出的。因此，设计一种抗干扰能力强，可靠性高的曲轴和凸轮轴传感器信号处理模块对整个柴油机电控单元来说至关重要。 常用的发动机曲轴和凸轮轴相位传感器有霍尔式传感器和磁电式传感器两种。磁电式传感器具有成本低、结构简单、耐腐蚀、耐冲击、可靠性高和稳定性好等优点,故本研究采用两个磁电式传感器分别测量6 缸发动机的曲轴和凸轮
传感器测转速的原理 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 转速测量原理 转速的测量方法很多，根据脉冲计数来实现转速测量的方法主要有M法（测频法）、T 法（测周期法）和MPT法（频率周期法），该系统采用了M法（测频法）。由于转速是以单位时间内转数来衡量，在变换过程中多数是有规律的重复运动。根据霍尔效应原理，将一块永久磁钢固定在电机转轴上的转盘边沿，转盘随测轴旋转，磁钢也将跟着同步旋转，在转盘下方安装一个霍尔器件，转盘随轴旋转时，受磁钢所产生的磁场的影响，霍尔器件输出脉冲信号，其频率和转速成正比。脉冲信号的周期与电机的转速有以下关系： 霍尔传感器如何测转速_霍尔传感器测转速原理 式中：n为电机转速；P为电机转一圈的脉冲数；T为输出方波信号周期根据公式即可计算出直流电机的转速。 测量电机转速的第一步就是要将电机的转速表示为单片机可以识别的脉冲信号，从而进行脉冲计数。霍尔器件作为一种转速测量系统的传感器，它有结构牢固、体积小、重量轻、寿命长、安装方便等优点，因此选用霍尔传感器检测脉冲信号，其基本的测量原理如图所示，
当电机转动时，带动传感器运动，产生对应频率的脉冲信号，经过信号处理后输出到计数器或其他的脉冲计数装置，进行转速的测量。 霍尔传感器如何测转速_霍尔传感器测转速原理 霍尔传感器测转速方案 霍尔效应，是指磁场作用于载流金属导体、半导体中的载流子时，产生横向电位差的物理现象。当电流通过金属箔片时，若在垂直于电流的方向施加磁场，则金属箔片两侧面会出现横向电位差。利用霍尔效应可以设计制成多种传感器。霍尔电位差UH的基本关系为： 霍尔传感器如何测转速_霍尔传感器测转速原理
4!#(42/,?
4!",% /& #/.4%.43 &/2%7/2$ ).42/$5#4)/. -!4(%-!4)#!, &5.#4)/.3 3INGLE #HANNEL /PERATION $UAL #HANNEL /PERATION "I $LRECTLONAL /PERATION /540543 4(%/29 /& /0%2!4)/. (/7 4/ /0%2!4% 4(% 4!#(42/,? 4!#(/-%4%2 &).$).' 4(% 3#!,).' &!#4/23 &INDING THE 3CALING &ACTOR &OR #OMMON !PPLICATIONS 3INGLE #HANNEL AND "I $LRECTLONAL $UAL #HANNEL &INDING 4HE 3CALING &ACTOR &OR /THER !PPLICATIONS 3%,%#4).' 4(% -!4(%-!4)#!, &5.#4)/.3 $%&).).' 4(% "%(!6)/2 /& 4(% /540543 $ISPLAY !UTORANGLNG !NALOG /UTPUT :ERO 3CALE &ULL3COLE 3ETPOLNTS 3ETPOINT 4YPES 3ETPOINT "EHAVIOR ,ATCHLNG !UTO 2ESET 3AMPLE 3ET 5PS 3INGLE #HANNEL /PERATIONS $UAL #HANNEL /PERATION %.4%2).' 4(% #/.34!.43 #ONTROL &EATURES 4URNING /N 4HE 0OWER %NTERING 4HE 3CALING &ACTORS %NTERING 4HE &UNCTION #ONSTANT %NTERING #ONSTANTS 7HICH $EFINE /UTPUT "EHAVIOR $ISPLAY /UTPUT !NALOG /UTPUT 3ETPOINT /UTPUT 3ETPOINT /UTPUT 34/2).' 4(% #/.34!.43 3%,%#4).' 4(% ).054 /04)/.3
测试技术应用案例 （霍尔传感器测量转速） 班级: 学号: 姓名:
霍尔传感器测量转速 一.霍尔传感器的优点 1.测量范围广：霍尔传感器可以测量任意波形的电流和电压， 如：直流、交流、脉冲波形等。 2.精度高：在工作温度区内精度优于1%，该精度适合于任何波形 的测量。 3.线性度好：优于%。 4.动态性能好：响应时间小于1μs跟踪速度di/dt高于50A/μs。 5.性价比高。 各式各样的霍尔传感器 二.霍尔传感器测转速原理 霍尔效应，是指磁场作用于载流金属导体、半导体中的载流子时，产生横向电位差的物理现象。当电流通过金属箔片时，若在垂直于电流的方向施加磁场，则金属箔片两侧面会出现横向电位差。利用霍尔效应可以设计制成多种传感器。霍尔电位差U H的基本关系为: U H=K H IB K H =1/nq（金属） 式中K H――霍尔系数；n――单位体积内载流子或自由电子的个数；q――电子电量；I――通过的电流；B――垂直于I的磁感应强度； 利用霍尔效应表达式：U H=K H IB,当被测物体上装上Ｎ只磁性体时，物体每转一周磁场就变化N次，霍尔电势相应变化N次，输出电势通过放大、整形和计数电路就可以测量被测旋转物的转速。 三.测量设备 本案例以实验室霍尔元件测量圆盘转速为例。 实验设备：CSY2000系列传感器与检测技术实验台。
1、主控台部分，提供高稳定的±15V、+5V、±2V～±10V可 调、+2V～+24V可调四种直流稳压电源；主控台面板上还装有电压、频率、转速的3位半数显表。 2、旋转源0-2400转/分(可调) 需用器件与单元：霍尔传感器、5V直流源、转速调节装置、转动源单元、数显单元的转速显示部分。 四.实验方案 1.实验装置如下图 2.将5Ｖ直流源加于霍尔元件电源输入端。 3.将霍尔转速传感器输出端（黄）插入数显单元F i n端。 4.将转速调节中的2V-24V转速电源引入到台面上转动单元中转 动电源2-24VK插孔。 5.将数显单元上的转速／频率表波段开关拨到转速档，此时数显 表指示转速。 6.调节转速调节电压使转动速度变化。观察数显表转速显示的变 化。 五.实验结果计算 磁体经过霍尔元件，霍尔元件就会发出就会发出一个信号，经放大整形得到脉冲信号，两个脉冲的间隔时间即为周期，通过周期就可算出转速。
246810 1214 1618202224 霍尔传感器V-n 曲线图 电压（V ）/V 转速（n ）/r p m 霍尔测速实验报告 一、实验目的： 了解霍尔组件的应用——测量转速。 二、实验仪器： 霍尔传感器、+5V 、+4、±6、±8、±10V 直流电源、转动源、频率/转速表。 三、实验原理； 利用霍尔效应表达式：U H ＝K H IB ，当被测圆盘上装上N 只磁性体时，转盘每转一周磁场变化N 次，每转一周霍尔电势就同频率相应变化，输出电势通过放大、整形和计数电路就可以测出被测旋转物的转速。 四、实验内容与步骤 1．安装根据图28-1，霍尔传感器已安装于传感器支架上，且霍尔组件正对着转盘上的磁钢。 图28-1 2．将+5V 电源接到三源板上“霍尔”输出的电源端，“霍尔”输出接到频率/转速表（切换到测转速位置）。 3．打开实验台电源，选择不同电源+4V 、+6V 、+8V 、+10V 、12V （±6）、16V （±8）、20V （±10）、24V 驱动转动源，可以观察到转动源转速的变化，待转速稳定后记录相应驱动电压下得到的转速值。也可用示波器观测霍尔元件输出的脉冲波形。 五、数据记录与分析 2、用matlab 绘制V-RPM 曲线图
3、霍尔组件产生脉冲的原因 因为霍尔传感器本身是磁场和霍尔元件之间由于磁性交替变化而产生的脉冲信号变化。两者之间通常会设有遮光原件，能够在变化过程中间断的影响到两者之间的磁通量。有磁场照射霍尔元件导通，没有磁场照射霍尔元件截止，不断的交替变化引起了脉冲的信号变化，所以霍尔测速时，所长生的波形也就是脉冲电，只是随转速的改变频率发生了改变，频率变化越快证明转速越快。 六、实验报告 1．分析霍尔组件产生脉冲的原理。 2．根据记录的驱动电压和转速，作V-RPM曲线。
传感器测转速的原理【详述】
作者: 日期:
内容来源网络，由“深圳机械展（1 1万m2,1100多家展商，超10万观众）”收集整理！ 更多cn c加工中心、车铳磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数 字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就 在深圳机械展? 转速测量原理 转速的测量方法很多，根据脉冲计数来实现转速测量的方法主要有M法（测频法卜T法（测周期法）和M PT法（频率周期法），该系统采用了M法（测频法）。由于转速是以单位时间内转数来衡量，在变换过程中多数是有规律的重复运动。根据霍尔效应原理，将一块永久磁钢 固定在电机转轴上的转盘边沿，转盘随测轴旋转，磁钢也将跟着同步旋转，在转盘下方安装 一个霍尔器件，转盘随轴旋转时，受磁钢所产生的磁场的影响，霍尔器件输出脉冲信号，其频率和转速成正比。脉冲信号的周期与电机的转速有以下关系： 閒 11 ?—- FT， 霍尔传感器如何测转速—霍尔传感器测转速原理 式中：n为电机转速；P为电机转一圈的脉冲数；T为输出方波信号周期根据公式即可计 算出直流电机的转速。 测量电机转速的第一步就是要将电机的转速表示为单片机可以识别的脉冲信号，从而进 行脉冲计数。霍尔器件作为一种转速测量系统的传感器，它有结构牢固、体积小、重量轻、 寿命长、安装方便等优点，因此选用霍尔传感器检测脉冲信号，其基本的测量原理如图所示
当电机转动时，带动传感器运动，产生对应频率的脉冲信号，经过信号处理后输出到计数器或 其他的脉冲计数装置，进行转速的测量。 低号址理 霍尔传感器如何测转速_霍尔传感器测转速原理 霍尔传感器测转速方案 霍尔效应，是指磁场作用于载流金属导体、半导体中的载流子时，产生横向电位差的物理现象。当电流通过金属箔片时，若在垂直于电流的方向施加磁场，则金属箔片两侧面会出现横向电位差。利用霍尔效应可以设计制成多种传感器。霍尔电位差UH的基本关系为： U H=K H IB K H=l/nq （金属） 霍尔传感器如何测转速—霍尔传感器测转速原理
江苏省淮阴中学06－07年度优秀教学案例 《传感器及其工作原理》的创新教学设计 王刚 教学依据 ①物理（新人教版）选修3－2第六章第1节《传感器及其工作原理》（P56－P60）； ②新物理课程标准（实验）. 教学流程图
教学目标1.知识与技能：①知道非电学量转换成电学量的技术意义；②通过实验，知道常见传感器的工作原理；③初步探究利用和设计简单的传感器. 2.过程与方法：①通过对实验的观察、思考和探究，让学生了解传感器、熟悉传感器工作原理；②让学生自己设计简单的传感器，经历科学探究过程，学习科学研究方法，培养学生的实践能力和创新思维能力. 3.情感态度与价值观：在理解传感器工作原理的基础上，通过自己设计简单的传感器，体验科技创新的乐趣，激发学习物理的兴趣. 重、难点 1.几种常见传感器的工作原理（演示实验）；2.学生自己设计简单的传感器. 教学策略 用几个有趣的传感器实验引入课题，激发学生探究传感器原理的兴趣.给出“传感器就是把非电学量转换为电学量”的概念之后，重点介绍光敏电阻、金属热电阻、热敏电阻.安排音乐茶杯和火警装置两个设计性问题让学生体会传感器的简单应用.结合电容、霍尔效应、电阻定律等知识让学生设计传感器，进一步深化传感器的工作原理.最后在对本节课总结的基础上，结合《思考与讨论》进行教学反馈. 教学程序 教学环节教学内容及师生互动设计情感与方法 一．课题的引入 二．什么是传感器？【演示实验1】干簧管控制电路的通断 如图，小盒子A的侧面露出一个小灯泡，盒外没有开 关，但是把磁铁B放到盒子上面，灯泡就会发光，把磁铁移 走，灯泡熄灭. 师问：盒子里有怎样的装置，才能实现这样的控制？ 生猜：（可以自由讨论，也可以请学生回答） 师生探究：打开盒子，用实物投影仪展示盒内的电路 图，了解元件“干簧管”的结构。探明原因：玻璃管内封入 两个软磁性材料制成的簧片。当磁铁靠近干簧管时，两个簧 片被磁化而接通，电路导通。所以，干簧管能起到开关的作 用。 师点拨：这个装置反过来还可以让我们通过灯泡的发 光情况，感知干簧管周围是否存在着磁场。 【演示实验2】声光控开关控制电路的通断 ①先在普通光照条件下， ②在把开关置于黑暗环境中。 师生总结：声光控开关 师：刚才的两个实验，都用了一种元件，这些元件能够 感受某些信息，通过它能实现电路的自动控制，这种元件有 一个专门的名称：传感器。什么是传感器呢？它能够感受诸 如力、温度、光、声、化学成分等非电学量，并能把它们按 照一定的规律转换为电压、电流等电学量，或转换为电路的 通断。我们把这种元件叫做传感器。它的优点是：把非电学 量转换为电学量以后，就可以很方便地进行测量、传输、处 理和控制了。 其实，传感器并不神秘。你家里可能就有很多的传感 器。请大家相互说说看，你家里，或者在你的生活当中，都 （演示实验1： 干簧管传感器） （干簧管的实 物及原理图） 学生对干簧 管并不熟悉，因 此才有了好奇。 声光控开关在 生活中很普及， 所以又有亲切 感
转速传感器种类、原理及发展趋势 将旋转物体的转速转换为电量输出的传感器。转速传感器属于间接式测量装置，可用机械、电气、磁、光和混合式等方法制造。按信号形式的不同，转速传感器可分为模拟式和数字式两种。前者的输出信号值是转速的线性函数,后者的输出信号频率与转速成正比,或其信号峰值间隔与转速成反比。转速传感器的种类繁多、应用极广，其原因是在自动控制系统和自动化仪表中大量使用各种电机，在不少场合下对低速（如每小时一转以下）、高速（如每分钟数十万转）、稳速（如误差仅为万分之几）和瞬时速度的精确测量有严格的要求。常用的转速传感器有光电式、电容式、变磁阻式以及测速发电机。下面浅析这几种传感器。 一．光电式转速传感器 光电式转速传感器对转速的测量，主要是通过将光线的发射与被测物体的转动相关联，再以光敏元件对光线的进行感应来完成的。光电式转速传感器从工作方式角度划分，分为透射式光电转速传感器和反射式光电转速传感器两种。 1、投射式光电转速传感器 投射式光电转速传感器设有读数盘和测量盘，两者之间存在间隔相同的缝隙。投射式光电转速传感器在测量物体转速时，测量盘会随着被测物体转动，光线则随测量盘转动不断经过各条缝隙，并透过缝隙投射到光敏元件上。 投射式光电转速传感器的光敏元件在接收光线并感知其明暗变化后，即输出电流脉冲信号。投射式光电转速传感器的脉冲信号，通过在一段时间内的计数和计算，就可以获得被测量对象的转速状态。 2、反射式光电转速传感器 反射式光电转速传感器是通过在被测量转轴上设定反射记号，而后获得光线反射信号来完成物体转速测量的。反射式光电转速传感器的光源会对
被测转轴发出光线，光线透过透镜和半透膜入射到被测转轴上，而当被测转轴转动时，反射记号对光线的反射率就会发生变化。 反射式光电转速传感器内装有光敏元件，当转轴转动反射率增大时，反射光线会通过透镜投射到光敏元件上，反射式光电转速传感器即可发出一个脉冲信号，而当反射光线随转轴转动到另一位置时，反射率变小光线变弱，光敏元件无法感应，即不会发出脉冲信号。 二、变磁阻式转速传感器 它属于变磁阻式传感器。变磁阻式传感器的三种基本类型，电感式传感器、变压器式传感器和电涡流式传感器都可制成转速传感器。电感式转速传感器应用较广，它利用磁通变化而产生感应电势，其电势大小取决于磁通变化的速率。这类传感器按结构不同又分为开磁路式和闭磁路式两种。开磁路式转速传感器（图4a）结构比较简单，输出信号较小，不宜在振动剧烈的场合使用。闭磁路式转速传感器由装在转轴上的外齿轮、内齿轮、线圈和永久磁铁构成（图4b）。内、外齿轮有相同的齿数。当转轴连接到被测轴上一起转动时，由于内、外齿轮的相对运动，产生磁阻变化，在线圈中产生交流感应电势。测出电势的大小便可测出相应转速值。 三．电容式转速传感器
河南工程学院 课程设计 霍尔转速测量 学生姓名：## 学院：电气信息工程学院专业班级：电气工程及其自动化####专业课程：自动检测技术 指导教师：## 2014年6月26日
一、设计的背景和目的 1．设计的背景 在工程实践中，我们经常会遇到各种需要测量转速的场合。例如在发动机、电动机等旋转设备的试验、运转和控制中，常需要分时和连续测量和显示其转速及瞬时速度。 传统式的转速测量通常是采用测速发电机为检测元件，这种方法是模拟式的，因此其得到的信号是电压信号，其抗干扰能力差，灵活性差。霍尔元件是一种基于霍尔效应的磁传感器，已发展成一个品种多样的磁传感器产品族，并已得到广泛的应用。霍尔器件是一种磁传感器。用它们可以检测磁场及其变化，可在各种与磁场有关的场合中使用。霍尔器件以霍尔效应为其工作基础。霍尔器件具有许多优点，它们的结构牢固，体积小，重量轻，寿命长，安装方便，功耗小，频率高（可达1MHZ），耐震动，不怕灰尘、油污、水汽及盐雾等的污染或腐蚀。霍尔线性器件的精度高、线性度好；霍尔开关器件无触点、无磨损、输出波形清晰、无抖动、无回跳、位置重复精度高（可达μm级）。采用了各种补偿和保护措施的霍尔器件的工作温度范围宽，可达.55℃～150℃。按照霍尔器件的功能可将它们分为:霍尔线性器件和霍尔开关器件。前者输出模拟量，后者输出数字量。 2．设计的目的 实验介绍了霍尔传感器的工作原理，阐述了霍尔传感器测速系统的工作过程，利用脉冲计数法实现了对转速的测量，利用硬件电路设计，编制了电机转速的测量设计了测量模块、显示模块等，并通过PROTEUSE软件进行了仿真。仿真结果表明所设计的电路原理上是可行的。 二、设计的功能 根据霍尔传感器的原理，当转动的物体比如说电机在转动时，如果能在其转子上加上一个磁铁，然后让霍尔传感器去感受就能在LED数码管上得到一定时间内的转动的脉冲数，然后通过芯片的内部计算从而得到转速，并且显示在数码管

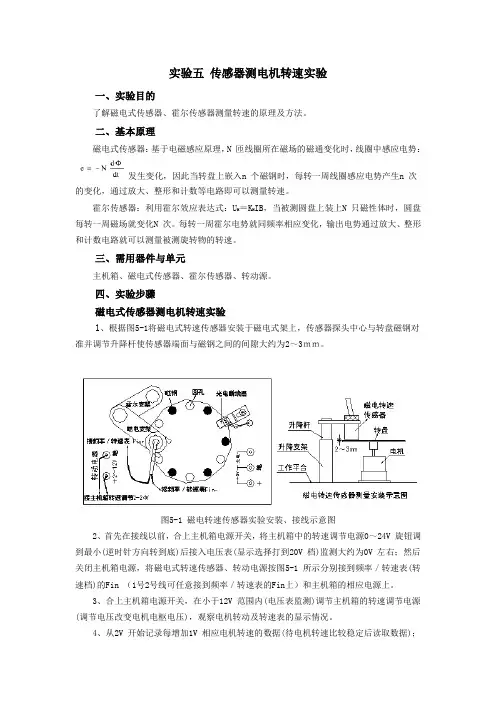

霍尔测速实验 一、实验目的：了解霍尔转速传感器的应用。 二、基本原理：利用霍尔效应表达式U H = K H IB ，当被测圆盘上装上N 只磁性 体时，圆盘每转一周，磁场就变化N 次，霍尔电势相应变化N 次，输出电势通过放大、整形和计数电路就可以测量被测旋转物的转速（转速=60*频率/12） 三、需用器件与单元：霍尔转速传感器、转速调节2-24V 、转动源单元、数显单元的转速显示部分。 四、实验步骤： 1、根据图5-4，将霍尔转速传感器装于传感器支架上，探头对准反射面的磁 钢。 2、将直流源加于霍尔元件电源输入端。红（+）接+5V ，黑（┴）接地。 3、将霍尔转速传感器输出端（蓝）插入数显单元F in 端。 4、将转速调节中的2-24V 转速电源引到转动源的2-24V 插孔。 5、将数显单元上的转速/频率表波段开关拨到转速档，此时数显表指示转速。 6、调节电压使转动速度变化。观察数显表转速显示的变化。 五、思考题： 1、利用霍尔元件测转速，在测量上是否有限制？ 2、本实验装置上用了十二只磁钢，能否用一只磁钢，二者有什么区别呢？ 图1霍尔、光电、磁电转速传感器安装示意图
实验三十一光纤传感器测速实验 一、实验目的：了解光纤位移传感器用于测量转速的方法。 二、基本原理：利用光纤位移传感器探头对旋转体被测物反射光的明显变化产生的电脉冲，经电路处理即可测量转速。 三、需用器件与单元：光纤传感器、光纤传感器实验模块、转速/频率数显表、直流源±15V、转速调节2~24V，转动源模块。 四、实验步骤： 1、光纤传感器按图1装于传感器支架上，使光纤探头与电机转盘平台中磁钢反射点对准。 2、按“光纤位移特性实验”的连线图，如图2所示，将光纤传感器实验模 块输出V o1与数显电压表V i 端相接，接上实验模块上±15V电源，数显表的切换 开关选择开关拨到20V档。①用手转动圆盘，使探头避开反射面（暗电流），合 上主控箱电源开关，调节Rw 2使数显表显示接近零（≥0），此时Rw 1 处于中间位 置。②再用手转动圆盘，使光纤探头对准反射点，调节升降支架高低，使数显表 指示最大，重复①、②步骤，直至两者的电压差值最大，再将V o1 与转速/频率数显表fi输入端相接，数显表的波段开关拨到转速档。 图2光纤传感器位移实验模块 3、将转速调节2-24V，接入转动电源24V插孔上，使电机转动，逐渐加大转速源电压。使电机转速盘加快转动，固定某一转速，观察并记下数显表上的读 数n 1 。 4、固定转速电压不变，将选择开关拨到频率测量档，测量频率，记下频率 读数，根据转盘上的测速点数折算成转速值n 2 （转速和频率的折算关系为：转速=频率*60/12）。 5、将实验步骤4与实验步骤3比较，以转速n 1 作为真值计算两种方法的测
课程设计报告书
2.概述 2.1系统组成框图 系统由传感器、信号预处理电路、处理器、显示器和系统软件等部分组成。传感器部分采用霍尔传感器，负责将电机的转速转化为脉冲信号。信号预处理电路包含待测信号放大、波形变换、波形整形电路等部分，其中放大器实现对待测信号的放大,降低对待测信号的幅度要求，实现对小信号的测量；波形变换和波形整形电路实现把正负交变的信号波形变换成可被单片机接受的TTL/CMOS兼容信号。处理器采用AT89C51单片机，显示器采用8位LED数码管动态显示。本课题采用的是以8051系列的A T89C51单片机为核心开发的霍尔传感器测转速的系统。系统硬件原理框图如图1所示： 图1 系统框图 2.2系统工作原理 转速是工程上一个常用的参数，旋转体的转速常以每分钟的转数来表示。其单位为 r／min。由霍尔元件及外围器件组成的测速电路将电动机转速转换成脉冲信号，送至单片机AT89C51的计数器 T0进行计数，用T1定时测出电动机的实际转速。此系统使用单片机进行测速，采用脉冲计数法，使用霍尔传感器获得脉冲信号。其机械结构也可以做得较为简单，只要在转轴的圆盘上粘上两粒磁钢，让霍尔传感器靠近磁钢，机轴每转一周，产生两个脉冲，机轴旋转时，就会产生连续的脉冲信号输出。由霍尔器件电路部分输出，成为转速计数器的计数脉冲。控制计数时间，即可实现计数器的计数值对应机轴的转速值。单片机CPU将该数据处理后，通过LED显示出来。
2.2.1霍尔传感器 霍尔传感器是对磁敏感的传感元件，由磁钢、霍耳元件等组成。测量系统的转速传感器选用SiKO 的 NJK-8002D 的霍尔传感器，其响应频率为100KHz ，额定电压为5-30（V ）、检测距离为10（mm ）。其在大电流磁场或磁钢磁场的作用下，能测量高频、工频、直流等各种波形电流。该传感器具有测量精度高、电压范围宽、功耗小、输出功率大等优点，广泛应用在高速计数、测频率、测转速等领域。输出电压4～25V ，直流电源要有足够的滤波电容，测量极性为N 极。安装时将一非磁性圆盘固定在电动机的转轴上，将磁钢粘贴在圆盘边缘，磁钢采用永久磁铁，其磁力较强，霍尔元件固定在距圆盘1-10mm 处。当磁钢与霍尔元件相对位置发生变化时，通过霍尔元件感磁面的磁场强度就会发生变化。圆盘转动，磁钢靠近霍尔元件，穿过霍尔元件的磁场较强，霍尔元件输出低电平；当磁场减弱时，输出高电平，从而使得在圆盘转动过程中，霍尔元件输出连续脉冲信号。这种传感器不怕灰尘、油污，在工业现场应用广泛。 2.2.2转速测量原理 霍尔器件是由半导体材料制成的一种薄片，器件的长、宽、高分别为 l 、b 、d 。若在垂直于薄片平面（沿厚度 d ）方向施加外磁场B ，在沿l 方向的两个端面加一外电场，则有一定的电流流过。由于电子在磁场中运动，所以将受到一个洛仑磁力，其大小为：qVB f = 式中：f —洛仑磁力， q —载流子电荷， V —载流子运动速度， B —磁感应强度。 这样使电子的运动轨迹发生偏移，在霍尔元器件薄片的两个侧面分别产生电子积聚或电荷过剩，形成霍尔电场，霍尔元器件两个侧面间的电位差H U 称为霍尔电压。 霍尔电压大小为： H U H R =d B I /??(mV) 式中：H R —霍尔常数， d —元件厚度，B —磁感应强度， I —控制电流 设 H K H R =d /, 则H U =H K d B I /??(mV) H K 为霍尔器件的灵敏系数(mV/mA/T)，它表示该霍尔元件在单位磁感应强度和 单位控制电流下输出霍尔电动势的大小。应注意，当电磁感应强度B 反向时，霍尔电动势也反向。图2为霍耳元件的原理结构图。
电磁式转速传感器的动作原理■ 外配检测齿轮型电磁式转速传感器，通常是将传感器头靠近安装在旋转轴上检测齿轮的齿顶端，当旋转轴带着齿轮旋转时，传感器就会感应出与转速成比例的频率信号。因为传感器是由永久磁铁、线圈和U型磁钢组成的，当磁性物体靠近U 型磁钢时，线圈内的磁通量就会发生变化，在线圈两端建立起一个其频率与磁通量成比例变化的诱导电压。磁通量随着频率 f = 转速(r/min)×齿数／60(Hz) 而波动，作为传感器的转速信号被输出出来。 这种传感器的特点是一，构造简单；二，不要电源；三，体积小、不占地方；四，不需维修保养，测量的可靠性高，因此被大量地应用在各种工业场所。 内装检测齿轮型电磁式转速传感器，是通过联轴节与旋转机械的轴连接在一起，旋转时产生其频率与转速成比例的信号。传感器由永久磁铁、检测齿轮、内齿轮等构成，形成一个封闭的检测磁场回路。当检测齿轮随着传感器的轴作旋转运动时，磁通量就发生变化，在线圈两端建立起一个其频率与磁通量成比例变化的诱导电压。磁通量随着频率 f = 转速(r/min)×齿数／60(Hz) 而波动，作为传感器的转速信号被输出出来。
■磁电式转速传感器的动作原理■ 磁电式转速传感器，主要是利用磁阻元件来做转速测量的。磁阻元件有一个特性，就是其阻抗值会随着磁场的强弱而变化。通常磁电式传感器内装有磁性铁，使传感器预先带有一定的磁场，当金属的检测齿轮靠近传感元件时，齿轮的齿顶与齿谷所产生的磁场变化使得传感元件的磁阻抗也跟着变化。但是磁阻元件的阻抗值随温度变化很大，用一个磁阻元件测量转速时，温漂影响非常厉害，这使磁阻元件的应用受到很大的限制。可是我们小野测器的传感器却不同，它采用了2 个磁阻元件，不仅补偿了温度的影响，还大大地增强了传感器的灵敏度。 上图所示是磁电式转速传感器的原理图，由两个磁阻元件和两个电阻构成的电桥回路，其差动输出信号即检测信号被取出后直接送到DC放大器进行放大。这里简单地把框图再说明一下。为了调整两个磁阻元件的阻抗差异，电桥回路里还加入了可调电位器作为阻抗的平衡调整。平衡电桥的输出接DC放大器。若检测用齿轮采用渐开线齿轮时，输出波形几乎和正弦波差不离。信号经过放大后，被送到整形回路进行整形，使其变成上沿和下沿跳变得更快的矩形波。输出回路采用集电极输出，输出阻抗约为330Ω 左右。指示器LED会随着输出波形的Hi、Lo变换而点灭。整个电路由5V 电压驱动，电路内有5V 电压输出的执行器。电源的输入电压与其他传感器相同，为DC12V±2V。磁阻元件被封装在传感器的顶端，考虑到安装时有方向性，所以在传感器上标有位置对准的记号。 ■ 光电式转速传感器的动作原理■
