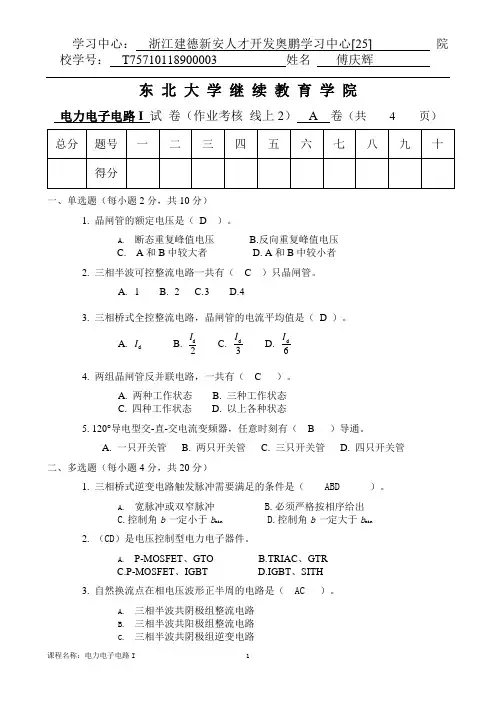

学习中心： 院校学号： 姓名
课程名称:电力电子电路I
东 北 大 学 继 续 教 育 学 院
电力电子电路I 试 卷（作业考核 线下） A 卷
注：请您单面打印，使用黑色或蓝色笔，手写完成作业。杜绝打印，抄袭作业。
一、单选题（每小题2分，共10分）
1. 晶闸管的额定电压是（ D ）。
A. 断态重复峰值电压
B.反向重复峰值电压
C. A 和B 中较大者
D. A 和B 中较小者 2. 三相半波可控整流电路一共有（ C ）只晶闸管。
A. 1
B. 2
C. 3
D. 4
3. 三相桥式全控整流电路，晶闸管的电流平均值是（ B ）。
A. d I
B.
d
2
I C. d 3I D. d 6I
4. 两组晶闸管反并联电路，一共有（ C ）。
A. 两种工作状态
B. 三种工作状态
C. 四种工作状态
D. 以上各种状态 5. 120°导电型交-直-交电流变频器，任意时刻有（ B ）导通。
A. 一只开关管
B. 两只开关管
C. 三只开关管
D. 四只开关管
二、多选题（每小题4分，共20分）
1. 三相桥式逆变电路触发脉冲需要满足的条件是（ ABD ）。
A. 宽脉冲或双窄脉冲
B.必须严格按相序给出
C.控制角β一定小于βmin
D.控制角β一定大于βmin 2. （
CD ）是电压控制型电力电子器件。
A. P-MOSFET 、GTO
B.TRIAC 、GTR
C.P-MOSFET 、IGBT
D.IGBT 、SITH
3. 自然换流点在相电压波形正半周的电路是（ BD ）。
A. 三相半波共阴极组整流电路
B. 三相半波共阳极组整流电路
C. 三相半波共阴极组逆变电路
实验一三相桥式全控整流实验 一．实验目的 1．熟悉MCL-18, MCL-33组件。 2．熟悉三相桥式全控整流及有源逆变电路的接线及工作原理。 3．了解集成触发器的调整方法及各点波形。 二．实验内容 1．三相桥式全控整流电路 2．观察整流下或模拟电路故障现象时的波形。 三．实验线路及原理 实验线路下图所示。主电路由三相全控变流电路桥给直流电机供电。可实现直流电动机的调压调速。触发电路为数字集成电路，可输出经高频调制后的双窄脉冲链。 四．实验设备及仪器 1．MCL系列教学实验台主控制屏。 2．MCL—18组件（适合MCL—Ⅱ)或MCL—31组件（适合MCL—Ⅲ）。 3. 电机导轨及测速发电机（或光电编码器） 4．二踪示波器 5．万用表 五．实验方法 1．按图接线，未上主电源之前，检查晶闸管的脉冲是否正常。 （1）打开MCL-18电源开关，给定电压有电压显示。 （2）用示波器观察MCL-33的双脉冲观察孔，应有间隔均匀，相互间隔60o的幅度相同的双脉冲。 （3）检查相序，用示波器观察“1”，“2”单脉冲观察孔，“1”脉冲超前“2”脉冲600，则相序正确，否则，应调整输入电源。 （4）用示波器观察同步变压器电压和触发脉冲波形，观察移相控制过程并记录波形。其中一个探头接脉冲信号另一个接同步电压信号，两探头共15V地线。 U 注：将I组桥式触发脉冲的六个开关均拨到“接通”。GT和AP1已内部连线无需接线。将 blf 接地。 （5）将给定器输出Ug接至MCL-33面板的Uct端，调节偏移电压Ub，在Uct=0时，使 =150o。 2．三相桥式全控整流电路供电直流电动机调压调速实验 (1)按上图接线,UVW电源线按实验板指定颜色接入保存相序正确，经指导教师检查后方可送电。送电前注意将给定电位器逆时针转到底，保证给定为0V或负给定。 (2)送电顺序合上电源总开关后先送控制电源，再按启动按扭送主回路电源。停机时前将给定电压降至零，按先停主电源后停控制电源顺序停电。 (3)调节Uct，移相控制整流电压，缓慢升速，用示波器观察记录转速为400、800、1200转/分时，整流电压u d=f（t），晶闸管两端电压u VT=f（t）的波形，并记录相应的Ud和交流输入电压U2数值，计算相应的移相控制角数值。
《电力电子技术》实验指导书 指导教师：王跃鹏李向丽 燕山大学电气工程学院 应用电子实验室 二零零四年七月
实验一 锯齿波同步移相触发电路实验 一、实验目的 1、加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。 2、掌握锯齿波同步触发电路的调试方法。 二、实验内容 1、锯齿波同步触发电路的调试。 2、锯齿波同步触发电路各点波形观察、分析。 三、实验线路及原理 锯齿波同步移相触发电路主要由脉冲形成和放大、锯齿波形成、同步移相等环节组成。 四、实验设备及仪器 1、MCL-Ⅲ型交流调速系统实验台 2、MCL-32组件 3、MCL-31组件 4、MCL-05组件 5、双踪示波器 五、实验方法 1、将MCL-05面板上左上角的同步电压接入MCL-32的U 、V 端，并将MCL-31的“g U ”和“地”端分别接入MCL-05的“ct U ”和“7”端，“触发电路选择”拨向“锯齿波”。 2、合上主电路电源开关，并打开MCL-05面板右下角的电源开关，用示波器观察各观测孔的电压波形，示波器的地线接于“7”端。 同时观测“1”、“2”孔的波形，了解锯齿波宽度和“1”点波形的关系。 观察“3”～“5”孔波形，调节RP1，使3”的锯齿波刚出现平顶，记下各波形的幅值与宽度。 六、实验报告 整理，描绘实验中记录的各点波形。
实验二 单相桥式全控整流电路实验 一、实验目的 1、了解单相桥式全控整流电路的工作原理。 2、研究单相桥式全控整流电路在电阻负载、阻感负载时的工作特点。 二、实验内容 1、单相桥式全控整流电路供给电阻负载。 2、单相桥式全控整流电路供给阻感负载。 三、实验线路及原理 单相桥式全控整流电路的实验线路如图2-1所示，其工作原理可参见“《电力电子技术》（第四版，王兆安、黄俊编）”教材。 四、实验设备及仪器 1、MCL-Ⅲ型交流调速系统实验台 2、MCL-32组件 3、MCL-31组件 4、MCL-05组件 5、双踪示波器 五、实验方法 1、单相桥式全控整流电路供给电阻负载。 按照图2-1接线，接上电阻负载（采用MEL-03上的两只900Ω的电阻并联），并将负载电阻调至最大，短接平波电抗器。合上主电路电源，调节给定电压g u 的大小，观察不同α角时的整流电路的输出电压波形)(t f u d =，以及晶闸管的端电压波形)(t f u T =。 2、单相桥式全控整流电路供给阻感负载。 按照图2-1接线，接上阻感负载（电感选择700mH ，电阻采用MEL-03上的两只900Ω的电阻并联），并将负载电阻调至最大。合上主电路电源，调节给定电压g u 的大小，观察不同α角时的整流电路的输出电压波形)(t f u d =，以及晶闸管的端电压波形 )(t f u T =。 六、实验报告
东南大学研究生电力电子测验题
作者: 日期:
1请一一列举电力电子器件和理想开关的主要区别，并简要说明使电力电子器件正常工作 的应对措施。 答：电力电子器件与理想开关的主要区别在于： （1） 理想开关导通零电阻，而器件存在导通压降，存在通态损耗；且关断后存在反向漏 电流，存在断态损 耗。 （2） 理想开关可瞬时开通和关断，而器件需要一定的开通、关断时间，存在开通和关断 损耗。 （3） 理想开关耐压、耐流能力无限，而器件只能承受一定的额定电压和额定电流，并且 只能承受一定的 du/dt 和di/dt 。 下面以晶闸管为例说明使电力电子器件正常工作的应对措施： （1） 选用晶闸管时注意其额定电压和电流应留有一定裕量，额定电压取正常工作时承受 的峰值电压的2~3 倍，额定电流取1.5~2倍通态平均电流有效值，并工作在安全工 作区内。 （2） 晶闸管需要在门级加一定宽度和强度的触发脉冲才能正常工作。 （3） 当晶闸管承受反压或其中流过的电流下降至维持电流以下时，晶闸管才能关断。 （4） 晶闸管具有一定的开通和关断时间，实际应用中应注意使用频率的限制。 （5） 避免过大的du/dt 和di/dt ，使用中应该加缓冲电路；为了防止器件过热导致器件损 坏，实际应用时还 应该注意散热。 2、大功率开关器件（GTR 、IGBT 等）在开关电路中为何需要加入缓冲电路？缓冲电路根 据其在器件工作中的作用可分为哪两大类? 答:缓冲电路可以抑制过电压 du/dt ，过电流di/dt ，减少器件的开关损 耗，塑造开关器件开关过程中的开关状态轨迹。如无极性的 R-C 缓冲 电路可以保护器件；极性化 R-C 缓冲电路可以吸收器件的关断、换向 过电压和du/dt ，进行关断保护；极性化L-R 缓冲电路可以抑制开通电 流过冲和 di/dt ，进行开通保护；关断和开通缓冲电路结合可以构成复 合缓冲电路。 按能量去向分配可分为耗能式和馈能式缓冲电路。如图所示的缓冲电 路在V 开通时，C s 通过R s 向V 放电，使i c 先上一个台阶，以后因有 L ，i c 上升速度减慢；在 V 关断时，负载电流通过 VD s 向C s 分流，减 轻了 V 的负担，抑制了 du/dt 和过电压。 3、电力电子开关器件的功耗主要有哪些？请简述软开关谐振技术减少开关损耗的基本原 理。 答：电力电子器件的功耗主要有开通损耗、 关断损耗和导通期间的损耗三种。 高频环境中前 两种损耗占主要比例，低频环境中第三种损耗占主要比例。 软开关技术使电压 U 或/且电流I 减小从而减小开关损耗功率 P=UI 。软开关可分为ZVS （零 电压开关）和 ZCS （零电流开关）两种，前者可以减小器件开通、关断期间的电流 I ;后者 可以减小器件开关期间的电压 U ，都达到减小损耗 P 的目的。 4、如下图所示为一 PWM 整流电路，请简单分析该电路的工作原理，并（与相控整流电路 相比较）举出三条该电路的优点。 Ri Li VD i 7i- di/dt 抑制电路
实验三单相半波可控整流电路实验 一、实验目的 (1)掌握单结晶体管触发电路的调试步骤和方法。 (2)掌握单相半波可控整流电路在电阻负载及电阻电感性负载时的工作。 (3)了解续流二极管的作用。 二、实验所需挂件及附件 三、实验线路及原理
单结晶体管触发电路的工作原理及线路图已在1-3节中作过介绍。将DJK03挂件上的单结晶体管触发电路的输出端“G”和“K”接到DJK02挂件面板上的反桥中的任意一个晶闸管的门极和阴极，并将相应的触发脉冲的钮子开关关闭（防止误触发），图中的R负载用DK04滑线变阻器接成并联形式。二极管VD1和开关S1均在DJK06挂件上，电感L d在DJK02面板上，有100mH、200mH、700mH三档可供选择，本实验中选用700mH。直流电压表及直流电流表从DJK02挂件上得到。 图3-3单相半波可控整流电路 四、实验容 (1)单结晶体管触发电路的调试。 (2)单结晶体管触发电路各点电压波形的观察并记录。 (3)单相半波整流电路带电阻性负载时U d/U2= f(α)特性的测定。 (4)单相半波整流电路带电阻电感性负载时续流二极管作用的观察。 五、预习要求 (1)阅读电力电子技术教材中有关单结晶体管的容，弄清单结晶体管触发电路的工作原理。
(2)复习单相半波可控整流电路的有关容，掌握单相半波可控整流电路接电阻性负载和电阻电感性负载时的工作波形。 (3)掌握单相半波可控整流电路接不同负载时U d、I d的计算方法。 六、思考题 (1)单结晶体管触发电路的振荡频率与电路中电容C1的数值有什么关系? (2)单相半波可控整流电路接电感性负载时会出现什么现象?如何解决? 七、实验方法 (1)单结晶体管触发电路的调试 将DJK01电源控制屏的电源选择开关打到“直流调速”侧，使输出线电压为200V，用两根导线将200V交流电压接到DJK03的“外接220V”端，按下“启动”按钮，打开DJK03电源开关，用双踪示波器观察单结晶体管触发电路中整流输出的梯形波电压、锯齿波电压及单结晶体管触发电路输出电压等波形。调节移相电位器RP1，观察锯齿波的周期变化及输出脉冲波形的移相围能否在30°～170°围移动? (2)单相半波可控整流电路接电阻性负载 触发电路调试正常后，按图3-3电路图接线。将滑线变阻器调在最大阻值位置，按下“启动”按钮，用示波器观察负载电压U d、晶闸管VT两端电压U VT的波形，调节电位器RP1，观察α=30°、60°、90°、120°、150°时U d、U VT的波形，并测量直流输出电压U和电源电压U2，记录于下表中。
一．学科设置 建筑系 建筑系城市规划系环境设计系景观学系 生物医学工程 生物分子电子学、医学影像科学与技术、生物医学电子学 人文学院 哲学与科学系政治与公共管理系中国语言文学系旅游学系医学人文学系 经济管理学院 管理科学与工程系、经济与贸易系、工商管理系、金融系、会计系、经济学系、电子商务系和物流工程系 土木工程学院 土木工程、环境工程、力学、工程管理 交通学院 道路工程系、交通工程系、桥梁工程系、地下工程系、运输与物流工程系、港航工程系、测绘工程系、地理信息工程系 基础医学院 学院设有遗传学与发育生物学系、人体解剖学与组织胚胎学系、生理学与药理学系、病理学与病理生理学系、病原生物学与免疫学系 机械工程学院 械工程及自动化、工业工程 能源与环境学院（动力工程系） 热能与动力工程，建筑环境与设备工程 信息科学与工程学院 通信与信息系统、电磁场与微波技术、信号与信息处理、电路与系统、信息安全 电子科学与工程学院 信息显示工程、光纤技术与光纤通信、微电子技术、大规模集成电路系统工程、微波与毫米波技术、光子学和光通讯、真空电子技术和电子信息材料科学与工程。自动化学院
控制理论与控制工程、检测技术与自动化装置、模式识别与智能系统、电力电子与电力传动 计算机科学与工程学院 计算机网络及其应用、数据库及信息系统、人工智能及其应用、软件工程及理论、理论计算机科学、计算机系统结构 材料科学与工程学院 （本科）材料科学与工程，设有金属材料、土木工程材料、电子信息材料和先进材料制备与应用四个方向 （研究生）材料物理与化学”、“材料加工工程”、“材料学”、“生物材料与组织工程 电气工程学院 电机与电器、电力系统及其自动化、电力电子与电力传动、高电压与绝缘技术、电工理论与新技术、应用电子与运动控制、电气信息技术和新能源技术 外国语学院 英语及日语 仪器科学与工程学院 （本科）测控技术与仪器专业 （研究生）仪器科学与技术，精密仪器及机械、测试计量技术及仪器、微系统与测控技术，导航、制导与控制 艺术学院 工业（艺术）设计、美术学和动画 数学系 数学与应用数学、基础数学、概率与统计、信息与编码、信号与系统、计算机应用、科学计算、金融统计 物理系 物理学、应用物理、光信息科学与技术 化学化工学院 应用化学、材料物理和化学、生物材料与组织工程、制药工程 法学院
电力电子技术实验-打印的-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
实验一单结晶体管触发电路实验 一、实验目的 (1) 熟悉单结晶体管触发电路的工作原理及各元件的作用。 (2) 掌握单结晶体管触发电路的调试步骤和方法。 序号型号备注 1 DJK01 电源控制屏该控制屏包含“三相电源输出” 等几个模块。 2 DJK0 3 晶闸管触发电路该挂件包含“单结晶体管触发电 路”等模块。 3 双踪示波器自备 图1-8 单结晶体管触发电路原理图 由同步变压器副边输出60V的交流同步电压，经VD1半波整流，再经稳压管V1、V2进行削波，从而得到梯形波电压，其过零点与电源电压的过零点同步，梯形波通过R7及等效可变电阻V5向电容C1充电，当充电电压达到单结晶体管的峰值电压Up时，单结晶体管V6导通，电容通过脉冲变压器原边放电，脉冲变压器副边输出脉冲。同时由于放电时间常数很小，C1两端的电压很快下降到单节晶体管的谷点电压Uv使V6关断，C1再次充电，周而复始，在电容c1两端呈现锯齿波形，在脉冲变压器副边输出尖脉冲。在一个梯形波周期内，V6可能导通、关断多次，但对晶闸管的触发只有第一个输出脉冲起作用。电容C1的充电时间常数由等效电阻等决定，调节RP1改变C1的充电时间，控制第一个尖脉冲的出现时刻，实现脉冲的移相控制。单结晶体管触发电路的个点波形略。 四、实验内容 (1) 单结晶体管触发电路的调试。
(2) 单结晶体管触发电路各点电压波形的观察。 五、思考题 (1) 单结晶体管触发电路的振荡频率与电路中 C1 的数值有什么关系 答：在一个梯形波周期内，V6可能导通、关断多次，但对晶闸管的触发只有 第一个输出脉冲起作用。电容C1的充电时间常数由等效电阻等决定，调节RP1 改变C1的充电时间，控制第一个尖脉冲的出现时刻，实现脉冲的移相控制。(2) 单结晶体管触发电路的移相范围能否达到180° 答：能 六、实验方法 (1) 单结晶体管触发电路的观测 将 DJK01 电源控制屏的电源选择开关打到“直流调速”侧 , 使输出线 电压为 200V （不能打到“交流调速”侧工作，因为 DJK03 的正常工作电源电压为220V ± 10% ，而“交流调速”侧输出的线电压为 240V 。如果输入电压超出其标准工作范围，挂件的使用寿命将减少，甚至会导致挂件的损坏。在“ DZSZ-1 型电机及自动控制实验装置”上使用时，通过操作控制屏左侧的自藕调压器，将输出的线电压调到 220V 左右，然后才能将电源接入挂件），用两根导线将 200V 交流电压接到 DJK03 的“外接220V ”端，按下“启动”按钮，打开 DJK03 电源开关，这时挂件中所有的触发电路都开始工作，用双踪示波器观察单结晶体管触发电路，经半波整流后“ 1 ”点的波形，经稳压管削波得到“ 2 ”点的波形，调节移相电位器 RP1 ，观察“ 4 ”点锯齿波的周期变化及“ 5 ”点的触发脉冲波形；最后观测输出的“ G 、K ”触发电压波形，其能否在30° ～ 170° 范围内移相 (2) 单结晶体管触发电路各点波形的记录
第二章变流器运行（6%） 一、换流重叠角 1、换流重叠角：由于电源电感引起的换流时间所对应的电角度，用表示。是换流开始到 结束所占的电角度。 2、产生原因：进线电抗、电流不能突变、换流需要时间。 3、换流期间，整流输出电压是换流两相电压之平均值。 4、对整流的影响：换流角存在时，输出电压平均值减小（换流压降的存在），换流压降与延迟角无关，只取决于负载电流及电源交流侧阻抗。 二、有源逆变 1、产生条件：负载侧负载侧存在一个直流电源E ，由它提供能量，其电势极性与变流器 的整流电压相反，对晶闸管为正向偏置电压； 变流器在其直流侧输出应有一个与原整流电压极性相反的逆变电压，其平均值，以 吸收能量，并将其能量馈给交流电源。 2、两个电源之间的能量交换必须同极性相连。 3、是电路能够进行换流运行的极限，是变流器工作在整流和逆变的分界点。即区间，电路工作在有源逆变工作状态（三相半波可控整流电路）。 4、为超前角，为的起点，。 5、逆变失败（倾覆）：，不能进行换流，两个电源短路。最小超前角°° 6、带有续流二极管的全控电路或半控电路不能工作在有源逆变状态，有源逆变电路必须是全控电路。 第三章门极触发脉冲（8%） 一、门极触发信号的种类 1、直流信号：使晶闸管损耗增加，有可能超过门极功耗，在晶闸管反向电压时，门极直流信号将使反向漏电流增加，也有可能使晶闸管损坏。可用来判断晶闸管是否损坏。 2、交流信号：在温度变化和交流电压幅值波动时，其延迟触发角不稳定。变化范围较小，精度低，不能太大。 3、脉冲信号：便于控制脉冲出现时刻，降低晶闸管门极功耗，通过变压器的双绕组或多绕组输出，实现信号间的绝缘隔离和同步输出。P86 二、晶闸管对门极触发信号电路的要求 1、触发脉冲应有一定的幅值和功率 2、触发脉冲要有一定的宽度 3、触发脉冲前沿要陡 4、要与主电路同步并有一定的移相范围
电力电子实验指导 书完全版
电力电子技术实验指导书 目录 实验一单相半波可控整流电路实验........................... 错误!未定义书签。实验二三相桥式全控整流电路实验........................... 错误!未定义书签。实验三单相交流调压电路实验 .................................. 错误!未定义书签。实验四三相交流调压电路实验 .................................. 错误!未定义书签。实验装置及控制组件介绍 ............................................ 错误!未定义书签。
实验一单相半波可控整流电路实验 一、实验目的 1.熟悉单结晶体管触发电路的工作原理及各元件的作用； 2.对单相半波可控整流电路在电阻负载及电阻电感负载时的工作做全 面分析； 3.了解续流二极管的作用； 二、实验线路及原理 熟悉单结晶体管触发电路的工作原理及线路图,了解各点波形形状。将单结晶体管触发电路的输出端“G”和“K”端接至晶闸管的门极和阴极， 即构成如图1-1所示的实验线路。 图1-1 单结晶体管触发的单相半波可控整流电路 三、实验内容 1.单结晶体管触发电路的调试； 2.单结晶体管触发电路各点电压波形的观察； 3.单相半波整流电路带电阻性负载时Ud/U2=f（α）特性的测定； 4.单相半波整流电路带电阻电感性负载时续流二极管作用的观察；
四、实验设备 1.电力电子实验台 2.RTDL09实验箱 3.RTDL08实验箱 4.RTDL11实验箱 5.RTDJ37实验箱 6.示波器； 7.万用表； 五、预习要求 1.了解单结晶体管触发电路的工作原理，熟悉RTDL09实验箱； 2.复习单相半波可控整流电路的有关内容，掌握在接纯阻性负载和阻 感性负载时，电路各部分的电压和电流波形； 3.掌握单相半波可控整流电路接不同负载时Ud、Id的计算方法。 六、思考题 1.单相桥式半波可控整流电路接阻感性负载时会出现什么现象？如何 解决？ 七、实验方法 1．单相半波可控整流电路接纯阻性负载 调试触发电路正常后，合上电源，用示波器观察负载电压Ud、晶闸管VT两端电压波形U VT，调节电位器RP1，观察α=30o、60o、90o、120o、150o、180o时的Ud、U VT波形，并测定直流输出电压Ud 和电源电压U2，记录于下表1-1中。
课程教案 课程名称：电力电子技术实验 任课教师：张振飞 所属院部：电气与信息工程学院 教学班级：电气1501-1504班、自动化1501-1504自动化卓越1501 教学时间：2017-2018学年第一学期 湖南工学院
课程基本信息
1 P 实验一、SCR、GTO、MOSFET、GTR、IGBT特性实验 一、本次课主要内容 1、晶闸管（SCR）特性实验。 2、可关断晶闸管（GTO）特性实验（选做）。 3、功率场效应管（MOSFET）特性实验。 4、大功率晶体管（GTR）特性实验（选做）。 5、绝缘双极性晶体管（IGBT）特性实验。 二、教学目的与要求 1、掌握各种电力电子器件的工作特性测试方法。 2、掌握各器件对触发信号的要求。 三、教学重点难点 1、重点是掌握各种电力电子器件的工作特性测试方法。 2、难点是各器件对触发信号的要求。 四、教学方法和手段 课堂讲授、提问、讨论、演示、实际操作等。 五、作业与习题布置 撰写实验报告
2 P 一、实验目的 1、掌握各种电力电子器件的工作特性。 2、掌握各器件对触发信号的要求。 二、实验所需挂件及附件 三、实验线路及原理 将电力电子器件(包括SCR、GTO、MOSFET、GTR、IGBT五种)和负载 电阻R串联后接至直流电源的两端，由DJK06上的给定为新器件提供触 发电压信号，给定电压从零开始调节，直至器件触发导通，从而可测得 在上述过程中器件的V/A特性；图中的电阻R用DJK09 上的可调电阻负 载，将两个90Ω的电阻接成串联形式，最大可通过电流为1.3A；直流电 压和电流表可从DJK01电源控制屏上获得，五种电力电子器件均在DJK07 挂箱上；直流电源从电源控制屏的输出接DJK09上的单相调压器，然后 调压器输出接DJK09上整流及滤波电路，从而得到一个输出可以由调压 器调节的直流电压源。 实验线路的具体接线如下图所示：
电力电子技术及电机控制实验装置实验指导书(doc 61页)
电力电子技术实验指导书武夷学院机电工程学院
目录 第一章DJDK-1型电力电子技术及电机控制实验装置简介 (1) 1-1 控制屏介绍及操作说明 (1) 1-2 DJK01电源控制屏 (1) 1-3 各挂件功能介绍 (4) 第二章电力电子及电机控制实验的基本要求和安全操作说明 (80) 1-1 实验的特点和要求 (81) 1-2 实验前的准备 (82) 1-3 实验实施 (83) 1-4 实验总结 (85) 1-5 实验安全操作规程 (87) 第三章电力电子技术实验 (89) 实验一 SCR、GTO、MOSFET、GTR、IGBT特性实验 (89) 实验二锯齿波同步移相触发电路实验 (95) 实验三单相桥式半控整流电路实验 (100) 实验四直流斩波电路原理实验 (108) 实验五单相交流调压电路实验 (116) 实验六三相半波可控整流电路实验 (124) 1
第一章DJDK-1 型电力电子技术及电机控制实验装置简介 1-1 控制屏介绍及操作说明 一、特点 (1)实验装置采用挂件结构，可根据不同实验内容进行自由组合，故结构紧凑、使用方便、功能齐全、综合性能好，能在一套装置上完成《电力电子技术》、《自动控制系统》、《直流调速系统》、《交流调速系统》、《电机控制》及《控制理论》等课程所开设的主要实验项目。 (2)实验装置占地面积小，节约实验室用地，无需设置电源控制屏、电缆沟、水泥墩等，可减少基建投资；实验装置只需三相四线的电源即可投入使用，实验室建设周期短、见效快。 (3)实验机组容量小，耗电小，配置齐全；装置使用的电机经过特殊设计,其参数特性能模拟3KW 左右的通用实验机组。 (4)装置布局合理，外形美观，面板示意图明确、清晰、直观；实验连接线采用强、弱电分开的手枪式插头，两者不能互插，避免强电接入弱电设备， 1
080903 微电子学与固体电子学
北京大学--信息科学技术学院-- 微电子学与固体电子学 中国科学院--半导体研究所-- 微电子学与固体电子学 中国科学院--电子学研究所-- 微电子学与固体电子学 北京交通大学--电子信息工程学院-- 微电子学与固体电子学 北京理工大学--信息科学技术学院-- 微电子学与固体电子学 北京邮电大学--电子工程学院-- 微电子学与固体电子学 南开大学--信息技术科学学院-- 微电子学与固体电子学 天津大学--电子信息工程学院-- 微电子学与固体电子学 北京工业大学--电子信息与控制工程学院-- 微电子学与固体电子学 北京工业大学--嵌入式系统重点实验室-- 微电子学与固体电子学 天津工业大学--信息与通信工程学院-- 微电子学与固体电子学 天津理工大学--电子信息与通信工程学院-- 微电子学与固体电子学 河北大学--电信学院-- 微电子学与固体电子学 燕山大学--车辆与能源学院-- 微电子学与固体电子学 大连理工大学--物理与光电工程学院-- 微电子学与固体电子学 大连理工大学--电子与信息工程学院-- 微电子学与固体电子学 辽宁大学--物理系-- 微电子学与固体电子学 沈阳工业大学--信息科学与工程学院-- 微电子学与固体电子学 吉林大学--电子科学与工程学院-- 微电子学与固体电子学 长春理工大学--理学院-- 微电子学与固
体电子学 哈尔滨工业大学--航天学院-- 微电子学与固体电子学 中国科学技术大学--理学院-- 微电子学与固体电子学 武汉大学--物理科学与技术学院-- 微电子学与固体电子学 复旦大学--信息科学与工程学院-- 微电子学与固体电子学 中国科学技术大学--合肥智能机械研究所-- 微电子学与固体电子学 黑龙江大学--电子工程学院-- 微电子学与固体电子学 复旦大学--微电子研究院-- 微电子学与固体电子学 兰州大学--物理科学与技术学院-- 微电子学与固体电子学 山东大学--威海分校-- 微电子学与固体电子学 山东师范大学--物理与电子科学学院-- 微电子学与固体电子学 上海交通大学--微电子学院-- 微电子学与固体电子学 上海交通大学--微纳米科学技术研究院-- 微电子学与固体电子学 华东师范大学--电子科学技术系-- 微电子学与固体电子学 上海大学--材料科学与工程学院-- 微电子学与固体电子学 同济大学--电子与信息工程学院-- 微电子学与固体电子学 厦门大学--物理系-- 微电子学与固体电子学 厦门大学--电子工程系-- 微电子学与固体电子学 福州大学--物理与信息工程学院-- 微电子学与固体电子学 河北工业大学--信息工程学院-- 微电子学与固体电子学 景德镇陶瓷学院--专业列表-- 微电子学与固体电子学 上海交通大学--空天科学技术研究院-- 微电子学与固体电子学 中南大学--物理科学与技术学院（物理学
您的本次作业分数为：98分单选题 1.【全部章节】三相桥式全控整流电路电感性负载实验中，关于整流电压ud描述正确的是？ ? A 一个周期内，整流电压ud由6个波头组成 ? B 触发角为30°时，整流电压ud会出现瞬时值为零的点 ? C 移相范围是60° ? D 触发角为60°时，整流电压ud平均值为零 ? 单选题 2.【全部章节】自关断器件及其驱动与保护电路实验中，PWM信号占空比与直流电动机电枢电压及转速关系是？ ? A 占空比越大，电枢电压越大，转速越小 ? B 占空比越大，电枢电压越小，转速越大 ? C 占空比越大，电枢电压越大，转速越大
? D 占空比越小，电枢电压越大，转速越大 ? 单选题 3.【全部章节】单相桥式半控整流电路实验中，能够用双踪示波器同时观察触发电路与整流电路波形？为什么？ ? A 能 ? B 不能，因为示波器两个探头地线必须接在等电位的位置上 ? C 不能，因为示波器量程不足以观察整流电路波形 ? D 不能，因为示波器无法同时观察低压与高压信号 ? 单选题 4.【全部章节】关于锯齿波同步移相触发器描述错误的是
? A 多个触发器联合使用可以提供间隔60°的双窄脉冲? B 可以提供强触发脉冲 ? C 有同步检测环节，用于保证触发电路与主电路的同步? D 移相范围为30°到150° ? 单选题 5.【全部章节】关于“单管整流”现象的描述，错误的是? A 输出电流为单向脉冲波，含有很大的直流分量 ? B “单管整流”会危害电机、大电感性质的负载 ? C 此时电路中只有一个晶闸管导通 ? D 只在负载功率因数角小于触发角时出现 ?
实验一锯齿波同步触发电路实验 一、实验目的 1、加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。 2、掌握锯齿波同步移相触发电路的调试方法。 二、实验主要仪器与设备： 三、实验原理 锯齿波同步移相触发电路的原理图如图1-1所示。锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成，其工作原理可参见电力电子技术教材中的相关内容。 图1-1 锯齿波同步移相触发电路原理图 图1-1中，由V3、VD1、VD2、C1等元件组成同步检测环节，其作用是利用同步电压U T来控制锯齿波产生的时刻及锯齿波的宽度。由V1、V2等元件组成的恒流源电路，当V3截止时，恒流源对C2充电形成锯齿波；当V3导通时，电容C2通过R4、V3放电。调节电位器RP1可以调节恒流源的电流大小，从而改变了锯齿波的斜率。控制电压U ct、偏移电压U b 和锯齿波电压在V5基极综合叠加，从而构成移相控制环节，RP2、RP3分别调节控制电压U ct和偏移电压U b的大小。V6、V7构成脉冲形成放大环节，C5为强触发电容改善脉冲的前
沿，由脉冲变压器输出触发脉冲，电路的各点电压波形如图1-2所示。 本装置有两路锯齿波同步移相触发电路，I和II，在电路上完全一样，只是锯齿波触发电路II输出的触发脉冲相位与I恰好互差180°，供单相整流及逆变实验用。 电位器RP1、RP2、RP3均已安装在挂箱的面板上，同步变压器副边已在挂箱内部接好，所有的测试信号都在面板上引出。 图1-2 锯齿波同步移相触发电路各点电压波形(α=90°) 四、实验内容及步骤
1、实验内容： (1)锯齿波同步移相触发电路的调试。 (2)锯齿波同步移相触发电路各点波形的观察和分析。 2、实验步骤： (1) 将DJK01电源控制屏的电源选择开关打到“直流调速”侧,使输出线电压为200V（不能打到“交流调速”侧工作，因为DJK03-1的正常工作电源电压为220V±10%，而“交流调速”侧输出的线电压为240V。如果输入电压超出其标准工作范围，挂件的使用寿命将减少，甚至会导致挂件的损坏。在“DZSZ-1型电机及自动控制实验装置”上使用时，通过操作控制屏左侧的自藕调压器，将输出的线电压调到220V左右，然后才能将电源接入挂件），用两根导线将200V交流电压接到DJK03-1的“外接220V”端，按下“启动”按钮，打开DJK03-1电源开关，这时挂件中所有的触发电路都开始工作，用双踪示波器观察锯齿波同步触发电路各观察孔的电压波形。 ①同时观察同步电压和“1”点的电压波形，了解“1”点波形形成的原因。 ②观察“1”、“2”点的电压波形，了解锯齿波宽度和“1”点电压波形的关系。 ③调节电位器RP1，观测“2”点锯齿波斜率的变化。 ④观察“3”～“6”点电压波形和输出电压的波形，记下各波形的幅值与宽度，并比较“3”点电压U3和“6”点电压U6的对应关系。 (2)调节触发脉冲的移相范围 将控制电压U ct调至零(将电位器RP2顺时针旋到底)，用示波器观察同步电压信号和“6”点U6的波形，调节偏移电压U b(即调RP3电位器)，使α=170°，其波形如图1-3所示。 图1-3锯齿波同步移相触发电路 (3)调节U ct（即电位器RP2）使α=60°，观察并记录U1～U6及输出“G、K”脉冲电压的波形，标出其幅值与宽度，并记录在下表中(可在示波器上直接读出，读数时应将示波器的“V/DIV”和“t/DIV”微调旋钮旋到校准位置)。
学习中心： 院校学号： 姓名 课程名称:电力电子电路I 东 北 大 学 继 续 教 育 学 院 电力电子电路I 试 卷（作业考核 线下） A 卷 注：请您单面打印，使用黑色或蓝色笔，手写完成作业。杜绝打印，抄袭作业。 一、单选题（每小题2分，共10分） 1. 晶闸管的额定电压是（ D ）。 A. 断态重复峰值电压 B.反向重复峰值电压 C. A 和B 中较大者 D. A 和B 中较小者 2. 三相半波可控整流电路一共有（ C ）只晶闸管。 A. 1 B. 2 C. 3 D. 4 3. 三相桥式全控整流电路，晶闸管的电流平均值是（ B ）。 A. d I B. d 2 I C. d 3I D. d 6I 4. 两组晶闸管反并联电路，一共有（ C ）。 A. 两种工作状态 B. 三种工作状态 C. 四种工作状态 D. 以上各种状态 5. 120°导电型交-直-交电流变频器，任意时刻有（ B ）导通。 A. 一只开关管 B. 两只开关管 C. 三只开关管 D. 四只开关管 二、多选题（每小题4分，共20分） 1. 三相桥式逆变电路触发脉冲需要满足的条件是（ ABD ）。 A. 宽脉冲或双窄脉冲 B.必须严格按相序给出 C.控制角β一定小于βmin D.控制角β一定大于βmin 2. （ CD ）是电压控制型电力电子器件。 A. P-MOSFET 、GTO B.TRIAC 、GTR C.P-MOSFET 、IGBT D.IGBT 、SITH 3. 自然换流点在相电压波形正半周的电路是（ BD ）。 A. 三相半波共阴极组整流电路 B. 三相半波共阳极组整流电路 C. 三相半波共阴极组逆变电路
景德镇陶瓷学院 机械电子工程学院 电子电子技术 实验指导书 专业：自动化 实验室：A1栋408 二零一五年六月制 实验一单结晶体管触发电路及单相半波可控整流电 路实验 一．实验目的 1．熟悉单结晶体管触发电路的工作原理及各元件的作用。 2．掌握单结晶体管触发电路的调试步骤和方法。 3．对单相半波可控整流电路在电阻负载及电阻电感负载时工作情况作全面分析。 4．了解续流二极管的作用。
二．实验内容 1．单结晶体管触发电路的调试。 2．单结晶体管触发电路各点波形的观察。 3．单相半波整流电路带电阻性负载时特性的测定。 4．单相半波整流电路带电阻—电感性负载时，续流二极管作用的观察。 三．实验线路及原理 将单结晶体管触发电路的输出端“G”“K”端接至晶闸管VT1的门阴极，即可构成如图4-1所示的实验线路。 四．实验设备及仪器 1．MCL系列教学实验台主控制屏 2．MCL—18组件（适合MCL—Ⅱ）或MCL—31组件（适合MCL—Ⅲ） 3．MCL—33（A）组件或MCL—53组件（适合MCL—Ⅱ、Ⅲ、Ⅴ）4．MCL—05组件或MCL—05A组件 5．MEL—03三相可调电阻器或自配滑线变阻器 6．二踪示波器 7．万用表 五．注意事项 1．双踪示波器有两个探头，可以同时测量两个信号，但这两个探头的地线都与示波器的外壳相连接，所以两个探头的地线不能同时接在某一电路的不同两点上，否则将使这两点通过示波器发生电气短路。为此，在实验中可将其中一根探头的地线取下或外包以绝缘，只使用其中一根地线。当需要同时观察两个信号时，必须在电路上找到这两个被测信号的公共点，将探头的地线接上，两个探头各接至信号处，即能在示波器上同时观察到两个信号，而不致发生意外。 2．为保护整流元件不受损坏，需注意实验步骤：
实验一锯齿波同步移相触发电路实验 一、实验目的 (1)加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。 (2)掌握锯齿波同步移相触发电路的调试方法。 三、实验线路及原理 锯齿波同步移相触发电路的原理图如图1-11所示。锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成，其工作原理可参见1-3节和电力电子技术教材中的相关内容。 四、实验内容 (1)锯齿波同步移相触发电路的调试。 (2)锯齿波同步移相触发电路各点波形的观察和分析。 五、预习要求 (1)阅读本教材1-3节及电力电子技术教材中有关锯齿波同步移相 触发电路的内容，弄清锯齿波同步移相触发电路的工作原理。 (2)掌握锯齿波同步移相触发电路脉冲初始相位的调整方法。 六、思考题 (1)锯齿波同步移相触发电路有哪些特点? (2)锯齿波同步移相触发电路的移相范围与哪些参数有关? (3)为什么锯齿波同步移相触发电路的脉冲移相范围比正弦波同步移相触发电路的移相范围要大? 七、实验方法 (1)将DJK01电源控制屏的电源选择开关打到“直流调速”侧,使输出线电压为200V（不能打到“交流调速”侧工作，因为DJK03-1的正常工作电源电压为220V 10%，而“交流调速”侧输出的线电压为240V。如果输入电压超出其标准工作范围，挂件的使用寿命将减少，甚至会导致挂件的损坏。在“DZSZ-1型电机及自动控制实验装置”上使用时，通过操作控制屏左侧的自藕调压器，将输出的线电压调到220V左右，然后才能将电源接入挂件），用两根导线将200V交流电压接到DJK03-1的“外接220V”端，按下“启动”按钮，打开DJK03-1电源开关，这时挂件中所有的触发电路都开始工作，用双踪示波器观察锯齿波同步触发电路各观察孔的电压波形。 ①同时观察同步电压和“1”点的电压波形，了解“1”点波形形成的原因。 ②观察“1”、“2”点的电压波形，了解锯齿波宽度和“1”点电压波形的关系。 ③调节电位器RP1，观测“2”点锯齿波斜率的变化。 ④观察“3”～“6”点电压波形和输出电压的波形，记下各波形的幅值与宽度，并比较“3”点电压U3和“6”点电压U6的对应关系。 (2)调节触发脉冲的移相范围
东北大学继续教育学院 现代电力电子及变流技术试卷（作业考核线下）B 卷（共 4 页） 一、单选题（每小题2分，共10分） 1. 晶闸管是（ A ）。 A. 四层三端器件 B. 三层四端器件 C. 四个PN结的器件 D. 电压驱动型器件 2. （ D ）是双极型全控电力电子器件。 A.P-MOSFET B.TRIAC C.GTR D.GTO 3. 功率晶体管三个电极分别为( A )。 A.发射极，基极，集电极； B.第一基极，发射极，第二基极； C.源极，栅极，漏极； D.阴极，门极，阳极。 4. 电压型交-直-交变频器中间直流环节是（ A ）。 A. 电容 B. 电感 C. 电容加电感 D. 电容加电阻 5. 三相半波可控整流电路，负载两端分别接（ C ）。 A. 整流变压器输出端和中性点 B. 整流电路输出端和中性点 C. 共阴极组整流电路输出端和共阳极组整流电路输出端 D. 平波电抗器两端 二、问答题（每小题5分，共35分） 1. 试分析电力电子器件并联使用时可能出现什么问题及解决方法。 问题：会分别因静态和动态特性参数的差异而电流分配不均匀 方法：均流措施 挑选特性参数尽量一致的器件 采用均流电抗器 用门极强脉冲触发也有助于动态均流 当需要同时串联和并联晶闸管时，通常采用先串后并的方法联接。 2. 简述正弦脉宽调制（SPWM）技术的工作原理。 PWM技术可以极其有效地进行谐波抑制，在频率、效率各方面有着明显的优点使逆变电路的技术性能与
可靠性得到了明显的提高。采用PWM方式构成的逆变器，其输入为固定不变的直流电压，可以通过PWM 技术在同一逆变器中既实现调压又实现调频。由于这种逆变器只有一个可控的功率级，简化了主回路和控制回路的结构，因而体积小、质量轻、可靠性高。又因为集调压压、调频于一身，所以调节速度快、系统的动态响应好。此外，采用PWM技术不仅能提供较好的逆变器输出电压和电流波形，而且提高了逆变器对交流电网的功率因数。 3. 晶闸管逆变器为什么要有换流电路？逆变器换流有哪几种基本方法？ 通常采用三种换流方法：（1）负载谐振式换流：它是利用负载回路中的电容与电感所形成的振荡特性来换流的。在这类负载回路里，电流具有自动过零的特点，只要负载电流超前电压的时间大于晶闸管的关断时间，就可以使逆变器的晶闸管在这段时间里断流而关断，并恢复正向阻断特性。（2）强迫换流：将换流回路与负载分开，在换流时，由辅助晶闸管导通，使换流回路产生一个脉冲，迫使原来导通的晶闸管因断流而关断，并承受一段时间的反压而恢复其正向阻断性。这种换流又称脉冲换流。（3）采用可关断晶闸管或大功率晶体管换流：它可以省去附加换流环节，提高设备的经济指标，提高工作效率，减小设备体积。 4. 什么是脉冲宽度调制方式？ 是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。 5. 试说明升压斩波器的特点。 直流斩波器乃利用功率组件对固定电压之电源做适当之切割以达成负载端电压改变之目的。若其输出电压较输入之电源电压低，则称为降压式(Buck )直流斩波器，若其输出电压较输入之电源电压高，则称为升压式(Boost)直流斩波器；如图1(a)所示为直流斩波器基本电路图，图1(b)所示为负载电压波形，可看出当直流斩波器导通(Ton)时，负载端之电压V o等于电源电压Vs，当直流斩波器截止(Toff)时，负载端之电压V o为0，如此适当的控制直流斩波器可使直流电源断续的出现在负载测，只要控制直流斩波器的导通时间，即可改变负载的平均电压
电力电子技术 实 验 指 导 书 北京化工大学信息科学与技术学院电工电子教学实习中心 二零零四年六月
目录 实验1 三相桥式全控整流电路的性能研究（设计性） (1) 实验2 直流斩波电路的性能研究（设计性） (5) 实验3 单相交流调压电路的性能研究（设计性） (7) 实验4 单相交直交变频电路的性能研究（设计性） (9)
实验1 三相桥式全控整流电路的性能研究（设计性） 1. 实验目的 熟悉三相桥式全控整流电路的接线，器件和保护情况。明确对触发脉冲的要求。观察在电阻负载、电阻电感负载和反电动势负载情况下电路的输出电压和电流的波形。 2. 实验内容 1）熟悉实验装置的电路结构和器件，检查连接主电路和触发电路的接插线，检查快速熔断器是否良好。电路见实验图1，其中实验图1a为主电路，图中所接负载为电感电阻负载，实验中也可以接电阻负载。实验图1b所示为触发电路，该触发电路由3片集成触发电路芯片KJ004和1片集成双脉冲发生器芯片KJ041组成。触发电路产生的触发信号用接插线与主电路各晶闸管相连接。 2) 熟悉采用KJ004和KJ041构成的触发电路。
6）接电阻电感负载时，在3L R ω>的情况下，调节p u 使0=co u 时0≈d U ，以后p u 固定不变，通过调节变阻器的阻值（有条件的也可改变电感值）改变负载阻抗角?，对于不同的?，观察不同的α时d u 、d i 、和T u 的波形，注意电流临界连续时，α和?的配合情况。记录触发角α分别为0?、30?、60?和90?时co u 与d U 的数值。 7）负载端接平波电抗器和直流他励电动机的电枢，合闸时必须注意使0=co u 、 90α≈?和0≈d U ，随后逐步调节co u ，观察d u 、d i 、L u 和电枢端D u 的波形，适量加载，并分别观察接上电抗器与短接电抗器时d i 的波形，注意电流断续时的现象。 3. 实验报告 1) 估算实验电路参数并选择测试仪表。 2) 分析触发器输出的双脉冲波形。 3) 分别绘制出电阻负载、电感电阻负载时α-L d U U 2/曲线。 4) 不同负载时，不同α与?时电流连续与断续的情况与分析。 5) 讨论与分析实验结果，特别注意对实验过程中出现的异常情况进行分析。
