含电动机电路的计算专题练习
班级姓名成绩
1．“220V、5．5kW”的电动机，线圈电阻为0．4Ω，它在正常工作时的电流为__ _ ___A，1s 钟内产生的热量是__ ____J，1s内有___ ___J的电能转化为机械能。
2．一个直流电动机所加电压为U，电流为 I，线圈内阻为 R，当它工作时，下述说法中错误的是（）A 电动机的输出功率为U2／R B 电动机的发热功率为I2R
C 电动机的输出功率为IU- I2R
D 电动机的功率可写作IU= I2R= U2／R
3．一台电阻为2Ω的电动机，接在110V电路中工作时，通过电动机的电流为10A，则这台电动机消耗的电功率为______ ，发热功率为______ ，转化成机械功率为______ ，电动机的效率为______。4．如图电路中，电阻R = 2Ω，电动机内阻r = 4Ω，电压U AB = 60 V，电
压表示数为50V，则电动机消耗的电功率为，电动机输出的
机械功率为（电动机机械损耗不计）。
5．一只电炉的电阻丝和一台电动机线圈电阻相同，都为 R。设通过它们的
电流相同（电动机正常运转），则在相同的时间内，下述说法中不正确的是（）：A．电炉和电动机产生的电热相等
B．电动机消耗的功率大于电炉消耗的功率
C．电炉两端电压小于电动机两端电压
D．电炉和电动机两端电压相等
6.一台电动机的输出功率是10kW，这表明该电动机工作时( ).
(A)每秒消耗10kw电能(B)每秒对外做10kw功
(C)每秒消耗10kJ电能(D)每秒对外做10kJ功
7.一台电动机的电阻为4Ω，在220V的额定电压下运行时，发热消耗的电功率为400W.若电动机工作5min，则电流做功_____ ___J.
8.电动机的线圈阻值为R，电动机正常工作时，两端的电压为U，通过的电流为I，工作时间为t，下列说法中正确的是( ).
(A)电动机消耗的电能为UIt (B)电动机消耗的电能为I2Rt
(C)电动机线圈产生的热量为I2Rt (D)电动机线圈产生的热量为U2t/R
9. 某一用直流电动机提升重物的装置，如图所示，重物的质量m=50千克，电路的电压是110伏，不计各处磨擦，当电动机以V=0.9m/s的恒定速度向上提升重物时，电路中的电流强度I=5安，由此可知，电动机线圈的电阻R= 欧（g取10m/s2）
10.有一个直流电动机，把它接入0.2伏电压的电路中，电机不转，测得流过
电动机的电流是0.4安；若把电动机接入2.0伏电压的电路中，电动机正常
工作，工作电流是1.0安，求电动机正常工作时的输出功率多大？如果在电
动机正常工作时，转子突然被卡住，电动机的发热功率多大？
11.如图所示，有一台提升重物用的直流电动机M ，线圈的内阻为r =0.60Ω，与电动机串联的定值电阻阻值为R =10Ω，电路的路端为U =160V ．图中理想电压表的示数为110V ．求：⑴通过电动机的电流I 是多大？⑵电动机的输入功率P 是多大？⑶电动机的机械功率P /是多大？
12．将电池、小灯泡、电动机、滑线变阻器组成串联电路，其中电池电动势E= 14V, 内阻 r =1Ω, 小
灯泡标有“2V 、4W ”, 电动机内阻r ＇=0.5Ω, 当变阻器阻值为1Ω时, 电灯和电动机均为正常工作, 求: (1) 电动机两端的电压(2) 电动机输出的机械功率 (3) 电路消耗的总功率
13．规格为“8V 、4W ”的小灯泡与小型直流电动机（其线圈内阻为r 0=0.4Ω）并联后，接至电动势为10V ，内电阻r=0.5Ω的电源上，小灯泡恰好正常发光，求：
（1） 通过小灯泡的电流I L 和电源的内电压U ’。
（2） 电路中的总电流I 和通过电动机D 的电流I D 。
（3）电动机的输入功率P ，发热功率P 热和电动机的输出功率P 出。
14．如图所示，电源的电动势E =110V ，电阻R 1=21Ω，电动机绕组的电阻R 0=0.5Ω，电键S 1始终闭合。
当电键S 2断开时，电阻R 1的电功率是525W ；当电键S 2闭合时，电阻R 1的电功率是336W ，求
（1）电源的内电阻；（2）当电键S 2闭合时流过电源的电流和电动机
的输出的功率。
V
M U=160V R
含电动机电路的计算专题练习参考答案
1.25,250,5250,;
2.AD;
3.1100W,200W,900W,82℅;
4.250W,150W;
5.D;
6.D;
7.6.6 X105
8.AC;9.4;10.1.5W,8W. 11.5A; 550W; 535W.
12.8V,14W,28W;13.0.5A,2V;4A,3.5A;28W,4.9W,23.1W 14.1Ω,22A,1606W.
含电动机的电路
电能是我们日常生活中最常见的能源，而电动机是日常生活中常见的装置，它将电能转化为机械能。含有电动机的电路中，电能除了转化为热能外，还有一部分转化为机械能作为电动机的输出，所以含有电动机的电路的求解比纯电阻电路要复杂，也更容易出错，不过不用担心，下面我们将介绍一种针对含电动机电路的“有效方法”，让你遇到这里问题如庖丁解牛，游刃有余。
大思路
含电动机的电路由于涉及电能转化为机械能，电动机正常工作的电压电流关系不再满足
U
I
R =，
我们需要从能量守恒的角度去研究。
电动机正常工作时的输入功率（即电动机消耗的总功率）一部分转化为电热，一部分转化为机械能输出。根据能量守恒：
P P P
=+
输入热输出
1．求电动机两端的电压U
2．求流过电动机的电流I
3．求电动机的内阻r
4．求电动机输入功率P
输入
，用电功率公式P=IU计算
5．求电动机内阻消耗的电热功率P
热，根据焦耳定律求出2
P I r
=
热
注意：4、5中的两个公式不能使用纯电阻电路中的其他变形。
6． 求出P 输入、P 热之后，不难求出P 输出
举一反三，如果已知P 输出、P 输入、P 热中的任意两个，则另一个可以通过解能量守恒方程求出。 下面我们就体验一下用这种思路求电动机的输出功率。
体验一
有一个直流电动机，把它接入0.2V 电压的电路时，电动机不转，测得流过电动机的电流是0.4A ，若把它接入2V 电压的电路中，电动机正常工作，工作电流是1A 。求：电动机正常工作时的输出功率。 体验思路
（1） 正常工作电动机两端的的电压U=2V
（2） 工作电流：I=1A
（3） 电动机内阻
题中没有直接给出，需要根据已知条件计算：
接入0.2V 电压，流过电动机的电流为0.4A 。电动机不转，此时电动机输出功率为0，相当于一个电阻。已知电压和电流，不难求出电动机内阻000.2r 0.50.4
U I =
==Ω （4） 求电动机的输入功率，即总功率： 122P IU W ==?=
（5） 电动机电热功率
2110.50.5P W =?=
（6）输出功率：2120.5 1.5P P P W =-=-=
小结
含电动机的电路部分必须利用能量守恒求解，对于电动机必须注意公式要运用的正确。纯电阻电路部分的一些公式的变形都不能使用，所以要求输入功率，必须求出电动机两端电压和工作电流；要求电动机消耗的电热功率，必须求出电动机的工作电流和内阻。电路中不含电动机而只包含电阻的纯电阻电路部分的公式变形还是可以使用的。我们可以通过下面这个题目体验一下将两者结合起来使用：
体验二
如图1所示电路，电动机的线圈电阻是1Ω，电动机工作时电压表（理想电压表）的示数是12V ，电源电动势是22V ，电阻R 消耗的功率为10W,求：电动机输出的功率。
体验思路
（1） 求电动机两端电压U
根据电路图，电压表示数就是电动机两端电压，所以U 12V =
（2） 求电动机工作电流I
电压表为理想电压表，所以电动机与电阻R 串联接于电源两端，I 为整个电路的总电流。 R U U 221210(V)ξ=-=-=
电阻R 消耗的功率R R R R P U I U I ==，已知电阻R 消耗的功率为10W R R P 10I 1(A)U 10
===
（3） 求电动机内阻
已知电动机线圈电阻r 1=Ω
（4） 电动机的输入功率
11212()P IU W ==?=
（5） 电动机的电热功率
221I r 111()P W ==?=
（6） 电动机的输出功率
out 1P P P 12111(W)=-=-=
实战题
【练习一】
如图1所示电路，电动机的线圈电阻是1Ω，电动机工作时电
压表的示数是12V ，电池组的电动势是22V ，内电阻是0.5Ω，电阻R 上
消耗的电功
率是18W 。求：
（1）电阻R 的大小；
（2）电动机输出的功率。 指点迷津
这道题与体验二类似，但是电池组不是理想电源，在求解时很容易出错。
（1） 电动机两端电压U 12V =
（2） 电动机工作电流I
电压表为理想电压表，所以电动机与电阻R 串联接于电源两端，I 为整个电路的总电流。 根据全电路欧姆定律
e =U I(R r )2212I(0.5R)ξ++?=++①
电阻R 上消耗的功率22
R P I R 18=I R =? ②
①②联立求得I=2A,R=4.5Ω
（3） 求电动机内阻,已知电动机线圈电阻r 1=Ω
（4） 电动机的输入功率,21224()P IU W ==?=
（5） 电动机的电热功率,22
1I r 214()P W ==?=
（6） 电动机的输出功率
out 1P P P 24420(W)=-=-=
【练习二】
如图所示，电阻R 1＝8Ω，电动机绕组电阻R 0＝2Ω，当电键K
断开时，电阻R 1消耗的电功率是2.88W ；当电键闭合时，电阻R 1消耗的电
功率是2W ，若电源的电动势为6V.求：电键闭合时，电动机输出的机械功率.
指点迷津
1． 闭合K 后，电动机与R 1并联R U U =
R 1消耗的电功率22
2R 111U U U P 2U 4V R R 8
==?=?=
2． 电动机的工作电流0I .
K 闭合，根据全电路欧姆定律01U Ir U (I I )r ξ=+=++ ①
R 1上的电流11U
4I 0.5(A)R 8
=== ②
我们需要求出电源内阻r ：
K 断开，电阻R 1消耗的电功率为2.88W
211P
2.88P I R I 0.6A
R 8
=?===断断
动态电路 1．如图所示的电路中，电源电压保持不变，电键S1闭合、S2断开时，当滑动变阻器的滑片P向右移动，电压表的示数与电流表的示数的比值将_______；若将电键S2也闭合，电压表的示数将_______。（选填“变小”、“不变”或“变大”） 2．在如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。（选填“变大”、“不变”或“变小”） 3．如图电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V1和V2的示数差值与A示数的比值将_______。（选填“变大”、“不变”或“变小”） 4．如图所示，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______。电流表A。与电流表A1示数的差值跟电压表V示数的比值_______。（选填“变小”、“不变”或“变大”） 5．在如图所示的电路中，电源电压保 持不变。闭合电键S，当滑动变阻器的滑片P向右 移动时，电压表V的示数将_______，电流表A1与 电流表A示数的比值将_______（选填“变小”、“不变”或“变大”） 6．在如图所示电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。（选填“变小”、“不变”或“变大”）。 7．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_______，电流表A与电流表A1示数的差值将_______。（选填“变小”、“不变”或“变大”）
动态电路分析专题 1．如图1所示的电路，电源电压不变，闭合开关S, 将滑动变阻器的滑片P 向左移动的过程中，下列说法正确的是（假设灯丝的电阻不变） A．电压表的示数变小 B．电流表的示数变小 C．电压表和电流表示数的比值变小D．电压表和电流表示数都变大 1题图 2题图 3题图 2．某兴趣小组为了研究电子温控装置，将热敏电阻R 1、定值电阻R 2 以及电压表 和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。闭合开关后，当温度升高时，电压表和电流表的示数变化情况是( ) A．电流表和电压表示数均变小 B．电流表和电压表示数均变大 C．电流表示数变小,电压表示数变大 D．电流表示数变大,电压表示数变小3．如图是某物理兴趣小组设计的压力传感器的原理图，其中弹簧 上端和滑动变阻器的滑片P固定在一起，AB间连接有可以收缩的导线，R 1 为定值电阻。可以显示出传感器所受的压力F越大，指针偏转角度越大的电表是A．电流表 B．电流表、电压表都可以 C．电压表 D．电流表、电压表都不可以4.如图6所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图7所示。则下列判断正确的是（） A．电源电压为10V B．定值电阻R 1 的阻值为20Ω
C．滑动变阻器R 2 的阻值变化范围为0～10Ω D．变阻器滑片在中点时，电流表示数为0. 4题图 5题图 5．如图所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P 向右滑动时，下列判断正确的是（） A．电压表V 1示数变小，电压表V 2 示数变大，电流表示数变小 B．电压表V 1示数变大，电压表V 2 示数变小，电流表示数变小 C．电压表V 1示数变小，电压表V 2 示数变小，电流表示数变小 D．电压表V 1示数变大，电压表V 2 示数变大，电流表示数变大 6．在图所示电路中，闭合开关S后，在滑片P向右滑动过程中，各电表示数变化正确的是（） A．A 1、A 3 示数不变，A 2 、V示数变小 B．A 1 、V示数不变，A 2 、A 3 示数变大 C．A 1、A 2 、V示数不变，A 3 示数变小 D．A 2 、V示数不变，A 1 示数变小，A 3 示数变 大 6题图7题图8题图
2019年中考物理动态电路分析专题训练 (名师精选真题实战训练+答案，值得下载练习) (限时:20分钟) 一、填空题 1.如图ZX6-1所示电路中,当开关S断开时,电阻R1和R2是联,开关S闭合后,电压表的示数将 。 (选填“变大”“变小”或“不变”） 图ZX6-1 图ZX6-2 2.如图ZX6-2所示的电路中,当开关S断开时,电压表的示数将,电流表A1的示数将,电流表A2的示数将。(均选填“变大”“不变”或“变小”） 3.如图ZX6-3所示的电路,电源电压不变,开关都闭合后电压表、电流表A1和A2都正常,当S1断开时,电压表示数将,电流表A1的示数将,电流表A2的示数将。(均选填“变大”“变小”或“不变”） 图ZX6-3
4.如图ZX6-4所示,电源电压恒定不变,闭合开关S,当滑动变阻器的滑片向右移动时,电流表A的示数将,电压表V的示数将。(均选填“变小”“不变”或“变大”） 图ZX6-4 图ZX6-5 5.如图ZX6-5所示,当开关闭合后,将滑动变阻器的滑片由图中位置向右移动,在此过程中,电压表V的示数将;电压表V的示数与电流表A1的示数之比将;电流表A2与电流表A1的示数之差将。(均选填“变大”“变小”或“不变”） 6.在如图ZX6-6所示的电路中,电源电压保持不变。闭合开关S,当滑动变阻器的滑片P向右移动时,电流表A的示数将,电压表V2的示数将。(均选填“变小”“不变”或“变大”） 图ZX6-6 7.[2018·广东]闭合开关S时,电压表示数如图ZX6-7乙所示为V;将滑动变阻器的滑片P向右移动时,电流表示数将,电压表示数将。(后两空选填“变大”“变小”或“不变”） 图ZX6-7 二、选择题
2014 年中考复习电学动态电路变化计算题 1.如图所示，S1、S2是两个可同时断开或同时闭合的联动开关. 已知R1＝12 ，当两开关同 时处于某一工作状态(断开或闭合)时，R3的功率P3为2.25w ，当两开关同时处于另一工作 状态时，电流表的示数为2A，此时R2的功率P2 为12w(设电源电压不变) . 求：此电源电压U 及 R2、R3的阻值各是多少？ 2.如图所示电路，滑动变阻器的最大阻值R ab 为20 欧，电源电压8 伏且不变。S1闭合，S2 断开，变阻器的滑片P 移至a 端时，电流表示数为0.8 安。S1、 S2闭合，变阻器的滑片P 移至b 端时，电流表示数为2 安，求R1和R2的阻值为多大，端 时，R1消耗的电功率？ 3.如图7 所示，当开关 S接到a处时，电压为4伏，电流表示数为0.5 安，灯泡正常发光。当开关 S接到b 处时，电压表示数为6.4 伏，电流表示数为0.4 安。设电源电压不变，求： (1)灯泡 L的额定电功率？(2) 开关接到b 处时，灯泡 L的实际电功率？
4.如图5所示，电源电压保持不变，灯L1和L2上分别标有“ 6V 3W”和“ 6V 6W”字样，灯 L3 上标有“ 12V”，其它字迹模糊不清。当断开S1，闭合S、S2 时，其中一盏灯能长时间保持正常发光；当断开S2，闭合S、S1时，电流表的示数为0.3A 。求电源电压和灯L3的额定功率。 5.如图8 所示，电源电压保持不变，滑动变阻器最大阻值为R1=40 ，小灯泡的电阻为10 且保持不变。当S1、S2均闭合且滑片P滑到b 端时，电流表A1、A2的示数之比为3：2；当S1、S2均断开且滑片P 置于滑动变阻器中点时，小灯泡L 的功率为10W。求： （1）电阻R2 的阻值； （2）当S1、S2均闭合且滑片P滑到b 端时，电压表 的示数； （3）整个电路消耗的最小功率。 6.如图11所示，电路的电源电压和灯泡电阻不变，流表量程为0～3A，滑动变阻器标有“ 2A”字样。 （1）只闭合S1 时，电流表的示数为0.6A ，求电源电压。 （2）闭合S1、S2、S3，滑片移到b 端时，电流表的示数为I 总=2A，求变阻器的最大阻值。
（一）串联电路中滑动变阻器的滑片P的位置的变化引起的电表读数变化 1 如图1所示电路，是伏安法测电阻的实验电路图，当滑片P向右移动时，电流表的读数将，电压表的读数将（填“变大”、 “变小”或“不变”）（电源电压不变）。 3．在如图4所示电路中，电源电压不变。当闭合开关后，滑动变阻器的滑动片P向右移动时（） A．电流表示数变大，灯变暗 B．电流表示数变小，灯变亮 C．电压表示数不变，灯变亮 D．电压表示数不变，灯变暗 4．在如图5所示电路中，电源电压不变。当闭合开关后，滑动变阻器的滑动片P向右移动时 （） A．电压表示数变大，灯变暗 B．电压表示数变小，灯变亮 C．电流表示数变小，灯变亮 D．电流表示数不变，灯变暗 （二）并联电路中滑动变阻器的滑片P的位置的变化引起的变化 例2如图6电路中，电源电压不变。当滑片P向右移动时，电流表A 1、A 2 和电压表V的读数将如何变化？
5．如图7所示电路中，电源电压不变。当滑片P向右移动时，A 1表、A 2 表和 V表将如何变化？ （三）串联电路中开关的断开或闭合引起的变化 例3．在如图8所示的电路中，电源电压不变。将开关K闭合，则电流表的示数将______，电压表的示数将________(填“变大”、“变小”或“不变”)。 6．在如图9所示的电路中，电源电压不变。当开关K断开时，电阻R 1与R 2 是________联连接的。开关K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。 （二）、并联电路中开关的断开或闭合引起的变化
例4．在图10中，灯泡L 1和灯泡L 2 是______联连接的。当开关K断开时， 电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。 7．在图11所示电路中，电源电压不变。灯泡L 1和灯泡L 2 是______联连接的。 当开关K断开时，电压表的示数将________；电流表A 1 的示数将__________(选填：“增大”、“不变”或“减小”)。
直流电路动态分析专题 1．如图1所示的电路，电源电压不变，闭合开关S, 将滑动变阻器的滑片P 向左移动的过程中，下列说法正确的是（假设灯丝的电阻不变） A ．电压表的示数变小 B ．电流表的示数变小 C ．电压表和电流表示数的比值变小 D ．电压表和电流表示数都变大 2．某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。闭合开关后，当温度升高时，电压表和电流表的示数变化情况是 A ．电流表和电压表示数均变小 B ．电流表和电压表示数均变大 C ．电流表示数变小,电压表示数变大 D ．电流表示数变大,电压表示数变小 3．如图是某物理兴趣小组设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P 固定在一起，AB 间连接有可以收缩的导线，R1为定值电阻。可以显示出传感器所受的压力F 越大，指针偏转角度越大的电表是 A ．电流表 B ．电压表 C ．电流表、电压表都可以 D ．电流表、电压表都不可以 4.如图6所示电路，电源电压保持不变，当闭合开关S ，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U －I ”关系图像如图7所示。则下列判断正确的是（） A ．电源电压为10V B ．定值电阻R1的阻值为20Ω C ．滑动变阻器R2的阻值变化范围为0～10Ω D ．变阻器滑片在中点时，电流表示数为0.3A 5．如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（ ） A ．灯泡L1变亮、L2亮度不变B ．灯泡L1变亮、L2变暗 C ．灯泡L1亮度不变、L2变亮D ．灯泡L1变暗、L2变亮 6、如图所示是一种自动测定邮箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆 R 2 A V R 1 S
图 1 S P L A 2 A 1 动态电路分析练习题 1．如图1所示，电源两端的电压保持不变。将滑动变阻器的滑片P 置于中点，闭合开关S 后，各电表有示数，灯泡的发光情况正常。现将滑动变阻器的滑片P 由中点向右移动，则 ( ) A ．灯泡L 变暗 B ．电压表V 示数变小 C ．电流表A 1示数变小 D ．电流表A 2示数变大 2.如图2所示电路，电源两端电压保持不变。闭合开关S ，当滑动变阻器的滑片P 向右滑动时，下列判断正确的是( ) A.电压表V 1示数变小，电压表V 2示数变大，电流表示数变小 B.电压表V 1示数变大，电压表V 2示数变大，电流表示数变大 C.电压表V 1示数变小，电压表V 2示数变小，电流表示数变小 D.电压表V 1示数变大，电压表V 2示数变小，电流表示数变小 3．如图3所示，将光敏电阻 R 、定值电阻 R 0、电流表、电压表、开关和电源连接成如图3所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是 ( ) A ．电流表和电压表示数均变小 B ．电流表示数变大，电压表示数变小 C ．电流表示数变小，电压表示数变大 D ．电流表和电压表示数均变大 4. 如图4所示，R 1、R 2是阻值相同的两个定值电阻，当闭合开关S 1后，两电流表示数相同；当再闭合开关S 2后( ) A ．电路中总电阻变大 B ．电流表A 1的示数为零，A 2的示数变大 C ．电流表A 1的示数不变，A 2的示数变大 D ．电流表A 2示数是A 1示数的2倍 5．图5所示电路中，电源两端电压保持不变。闭合开关S ，将滑动变阻器的滑片P 由b 端向a 端滑动一段距离，电压表V 1、V 2示数的变化量分别为ΔU 1、ΔU 2，电流表示数的变化量为ΔI 。不考虑温度对灯丝电阻的影响，下列判断中正确的是( ) A ．电压表V 1示数变大，电压表V 2示数变大，电流表示数变大 B ．电压表V 1示数变大，电压表V 2示数变小，电压表V 2与V 1的示数之差不变 C ．定值电阻R 1的阻值为 I U ??2 D ．小灯泡L 消耗的电功率增大了I U ???1 6．如图6所示，电源电压不变，闭合开关S 后，滑动变阻器滑片P 向b 端移动过程中，下列说法正确的是 ( ) A ．电流表A 1示数变小，电路的总电阻变小 B ．电流表A 2示数不变，电路消耗的总功率变小 C ．电压表V 示数变小，R 1与R 2两端的电压之比变小 D ．电压表V 示数不变，电压表V 的示数与电流表A 2的示数比值变大 7．图7所示的电路中，电源两端电压为6V 并保持不变，定值电阻R 1的阻值为10Ω，滑动变阻器R 2的最大阻值为50Ω。 当开关S 闭合，滑动变阻器的滑片P 由b 端移到a 端的过程中，下列说法中正确的是 ( ) A ．电流表和电压表的示数都不变 B ．电压表的示数变大，电流表的示数变小 C ．电压表的示数变化范围为1V~6V D ．电流表的示数变化范围为0.2A~0.6A 图2 A S V 2 P V 1 R 2 R 1 S O V A R 0 R A 1 A 2 R 1 R 2 S 1 S 2 图6 a V R 1 A 1 S P R 2 b A 2 图 S a b R 2 P 图5 S A V 2 V 1 R 1 R 2 L a b P

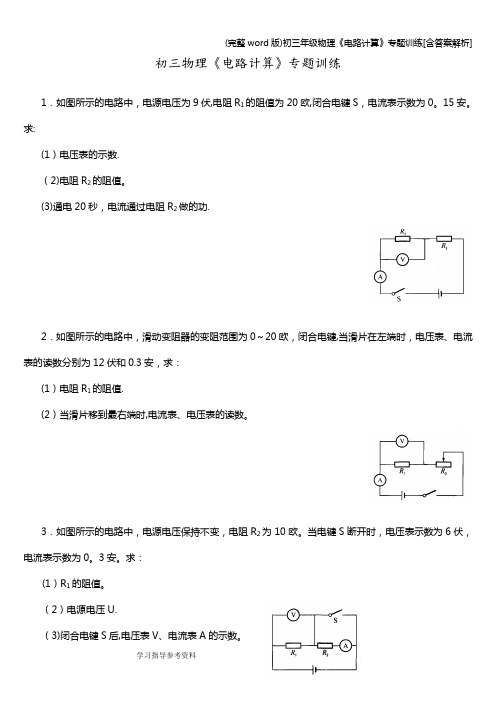

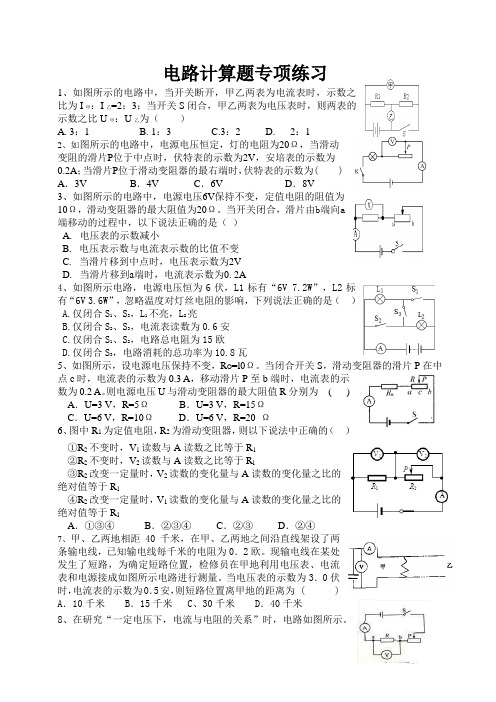

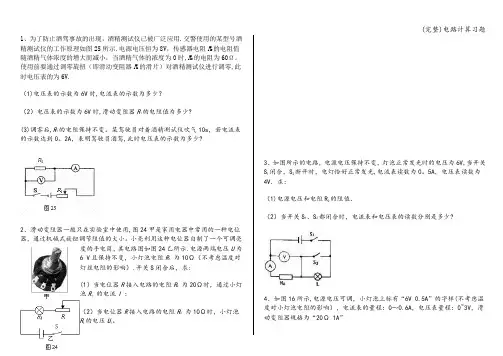

初三物理《电路计算》专题训练(含答案)
